Förrådsväggar i nät och plåt

Transkript

1

2 Förrådsväggar i nät och plåt Generella fördelar: Vår erfarenhet säger att det nästan alltid är dörren som utsätts för inbrottsförsök därför har vi genomgående förstärkta dörrar i de olika systemen. Standardiserade lagerförda nätmoduler i olika storlekar som i kombination med varandra ger nästan oändliga möjligheter och medger en rationell tillverkning. Nät släpper igenom ljus och luft. Nät minskar känslan av instängdhet i trånga källar- och vindsutrymmen. Nätet gör det lätt att snabbt upptäcka och släcka eldsvådor. Nätet försvårar klotter och är relativt okänsligt för skadegörelse som sparkar och slag. För insynsskyddade förråd använder vi plåtmoduler.

3

4 G350 nät - Den kostnadseffektiva lösningen För utrymmen som har ett bra skalskydd eller där behovet av skydd bedöms som lågt. Kraftig hänglåsklinka och skyddskåpa. 5 mm horisontella trådar i nätet för att försvåra att klippa upp kryphål med en vanlig avbitare. 6 Hänglåsklinka

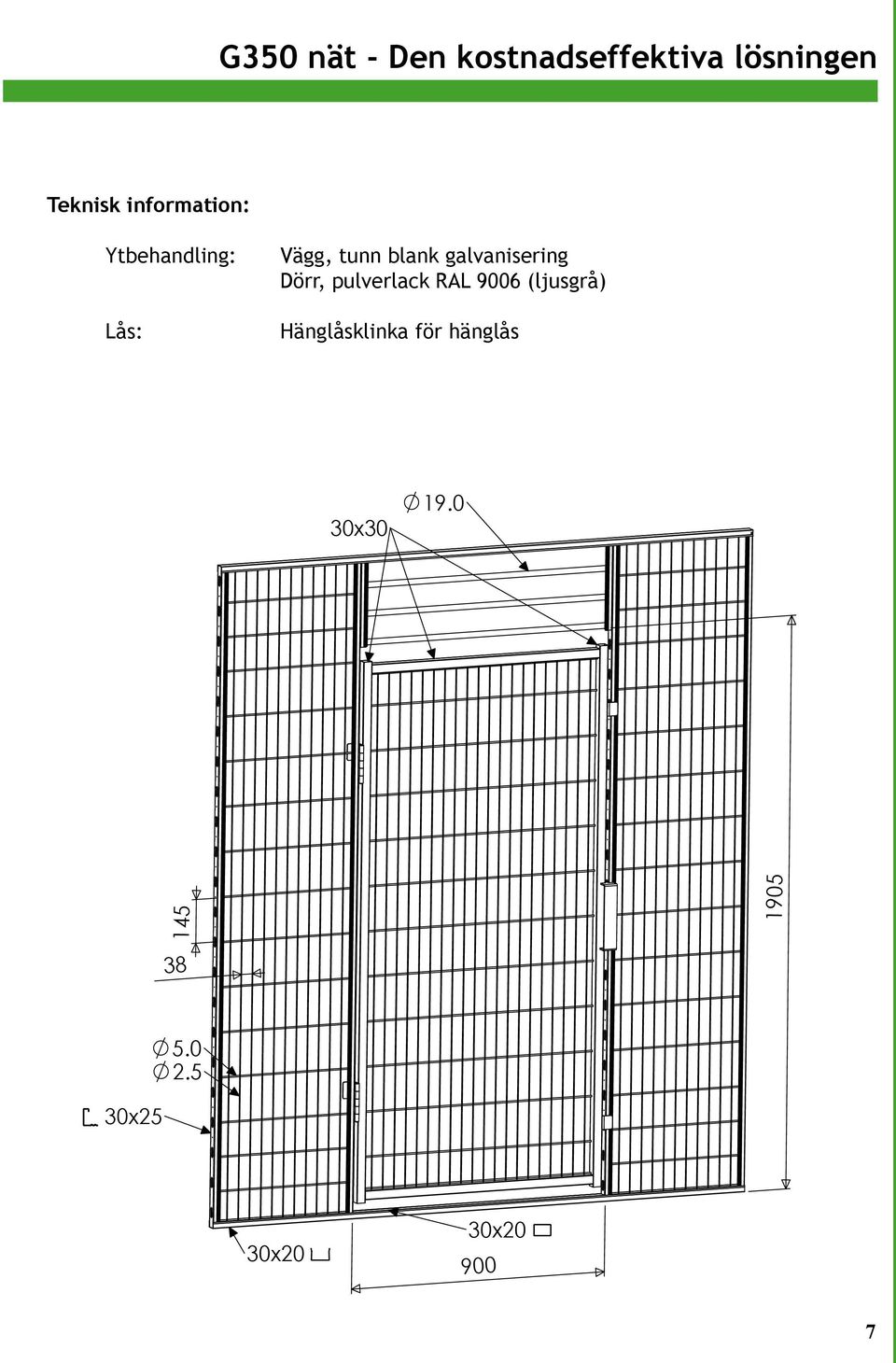

5 G350 nät - Den kostnadseffektiva lösningen Teknisk information: Ytbehandling: Lås: Vägg, tunn blank galvanisering Dörr, pulverlack RAL 9006 (ljusgrå) Hänglåsklinka för hänglås 30x x5 30x0 30x

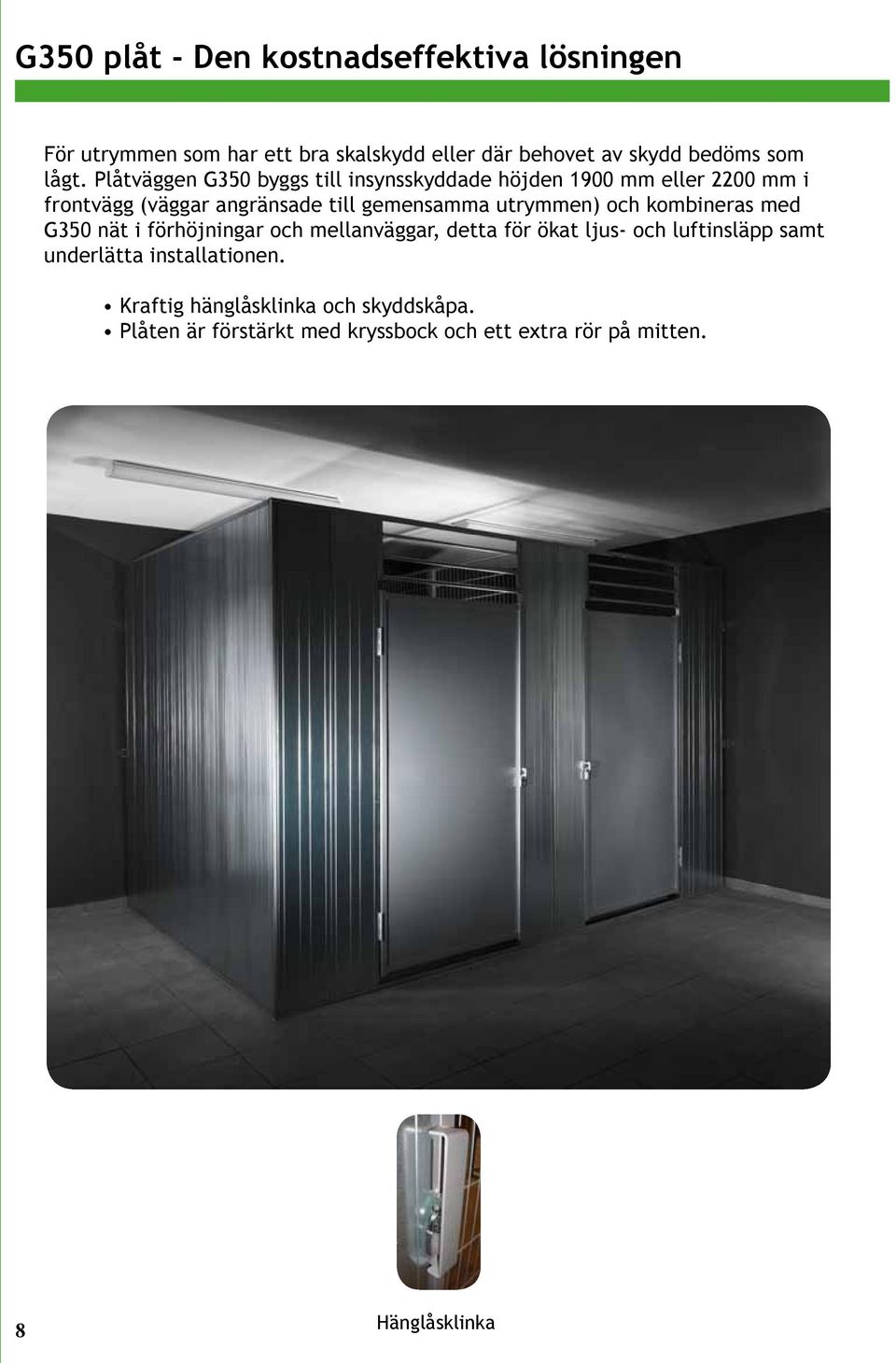

6 G350 plåt - Den kostnadseffektiva lösningen För utrymmen som har ett bra skalskydd eller där behovet av skydd bedöms som lågt. Plåtväggen G350 byggs till insynsskyddade höjden 900 mm eller 00 mm i frontvägg (väggar angränsade till gemensamma utrymmen) och kombineras med G350 nät i förhöjningar och mellanväggar, detta för ökat ljus- och luftinsläpp samt underlätta installationen. Kraftig hänglåsklinka och skyddskåpa. Plåten är förstärkt med kryssbock och ett extra rör på mitten. 8 Hänglåsklinka

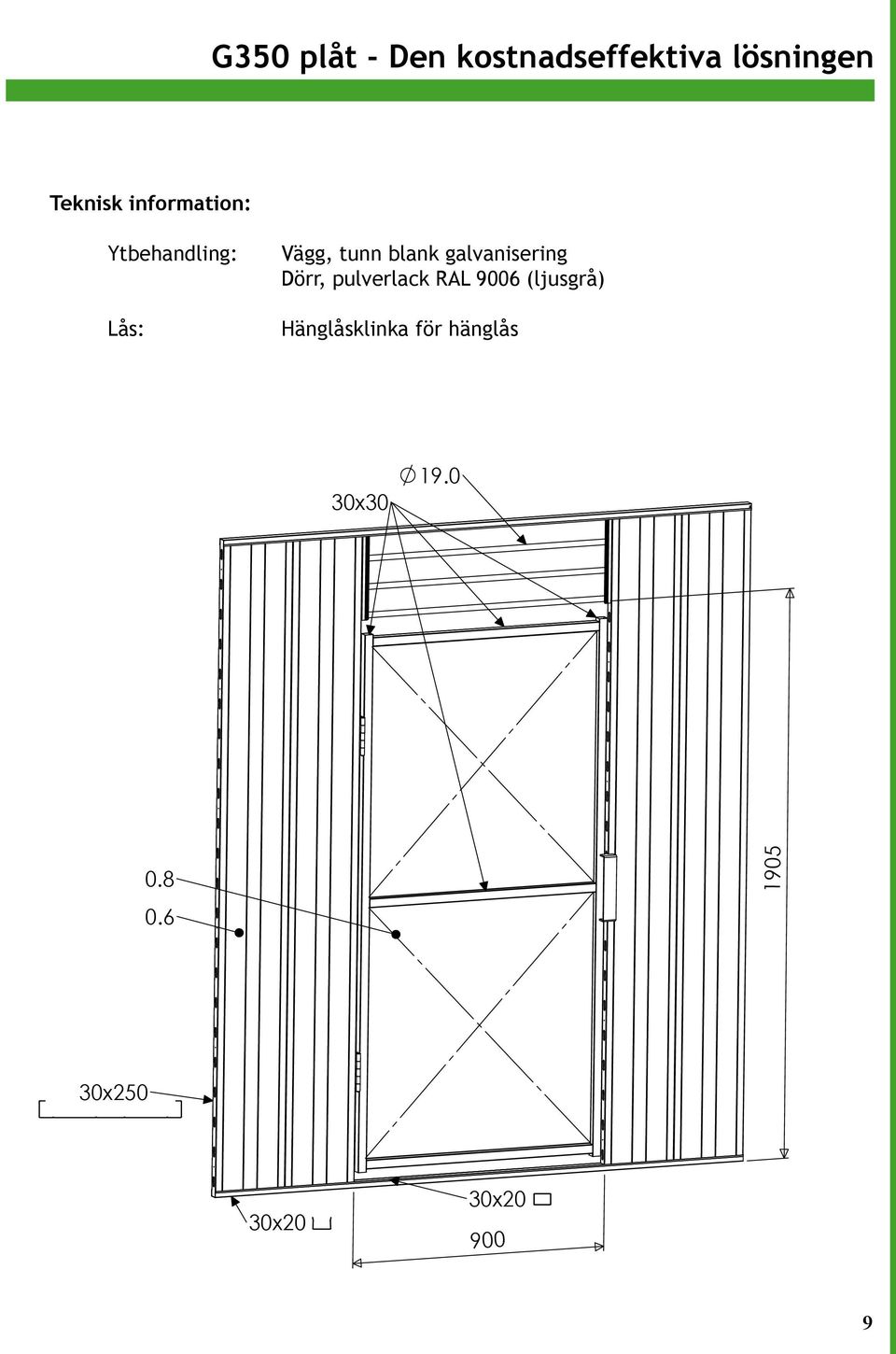

7 G350 plåt - Den kostnadseffektiva lösningen Teknisk information: Ytbehandling: Lås: Vägg, tunn blank galvanisering Dörr, pulverlack RAL 9006 (ljusgrå) Hänglåsklinka för hänglås 30x x50 30x0 30x

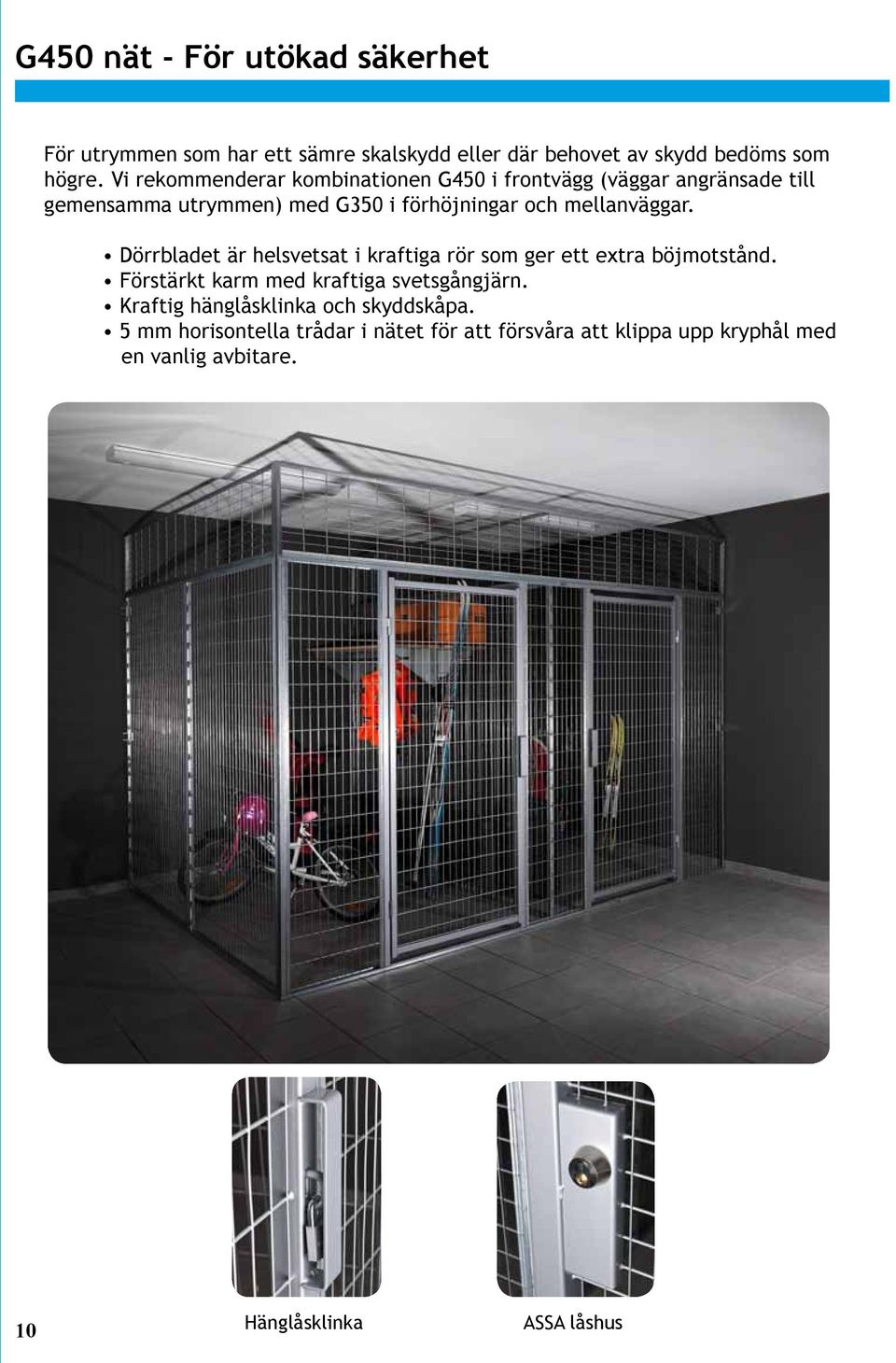

8 G450 nät - För utökad säkerhet För utrymmen som har ett sämre skalskydd eller där behovet av skydd bedöms som högre. Vi rekommenderar kombinationen G450 i frontvägg (väggar angränsade till gemensamma utrymmen) med G350 i förhöjningar och mellanväggar. Dörrbladet är helsvetsat i kraftiga rör som ger ett extra böjmotstånd. Förstärkt karm med kraftiga svetsgångjärn. Kraftig hänglåsklinka och skyddskåpa. 5 mm horisontella trådar i nätet för att försvåra att klippa upp kryphål med en vanlig avbitare. 0 Hänglåsklinka ASSA låshus

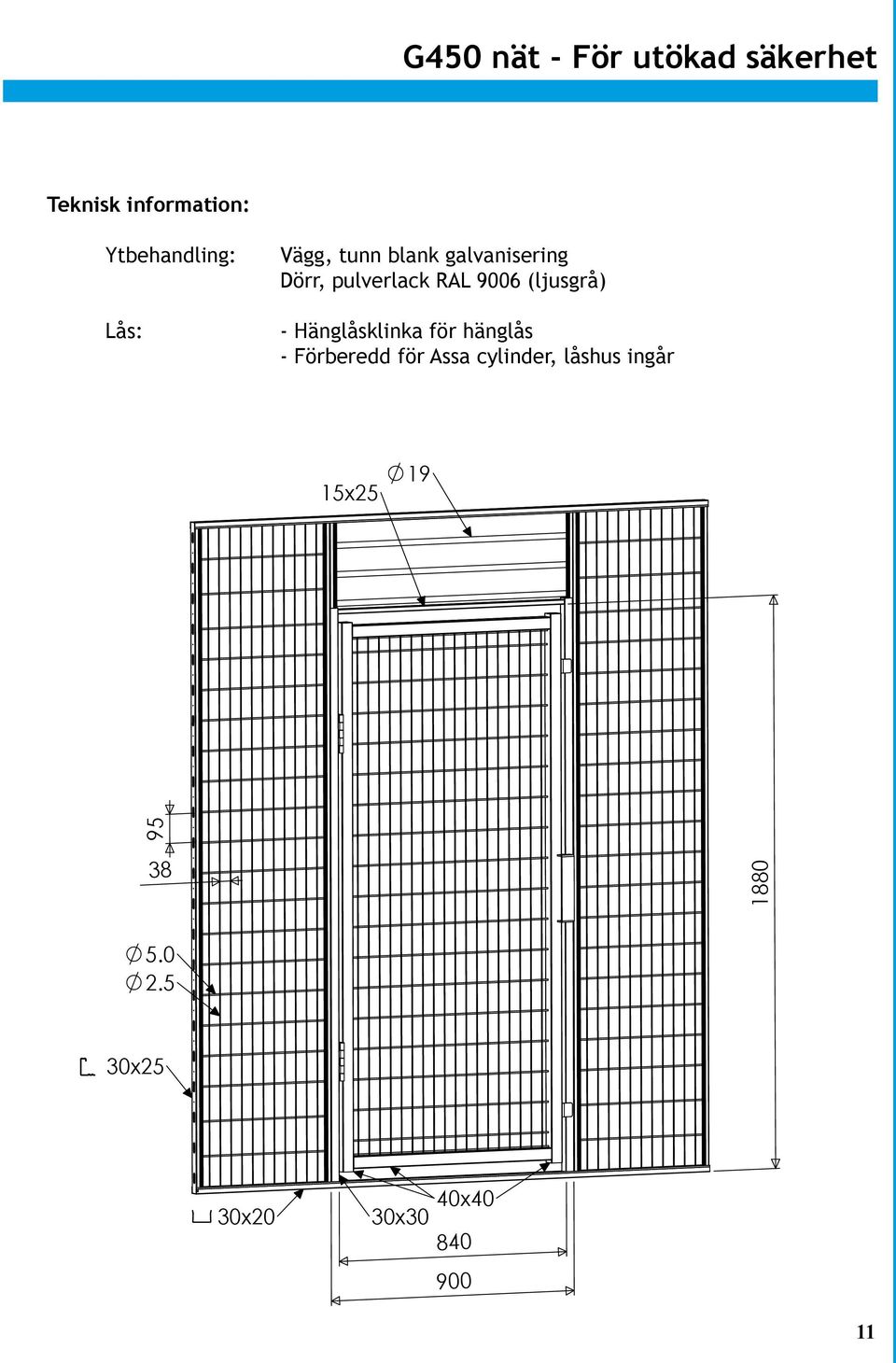

9 G450 nät - För utökad säkerhet Teknisk information: Ytbehandling: Lås: Vägg, tunn blank galvanisering Dörr, pulverlack RAL 9006 (ljusgrå) - Hänglåsklinka för hänglås - Förberedd för Assa cylinder, låshus ingår 5x x5 30x0 30x30 40x

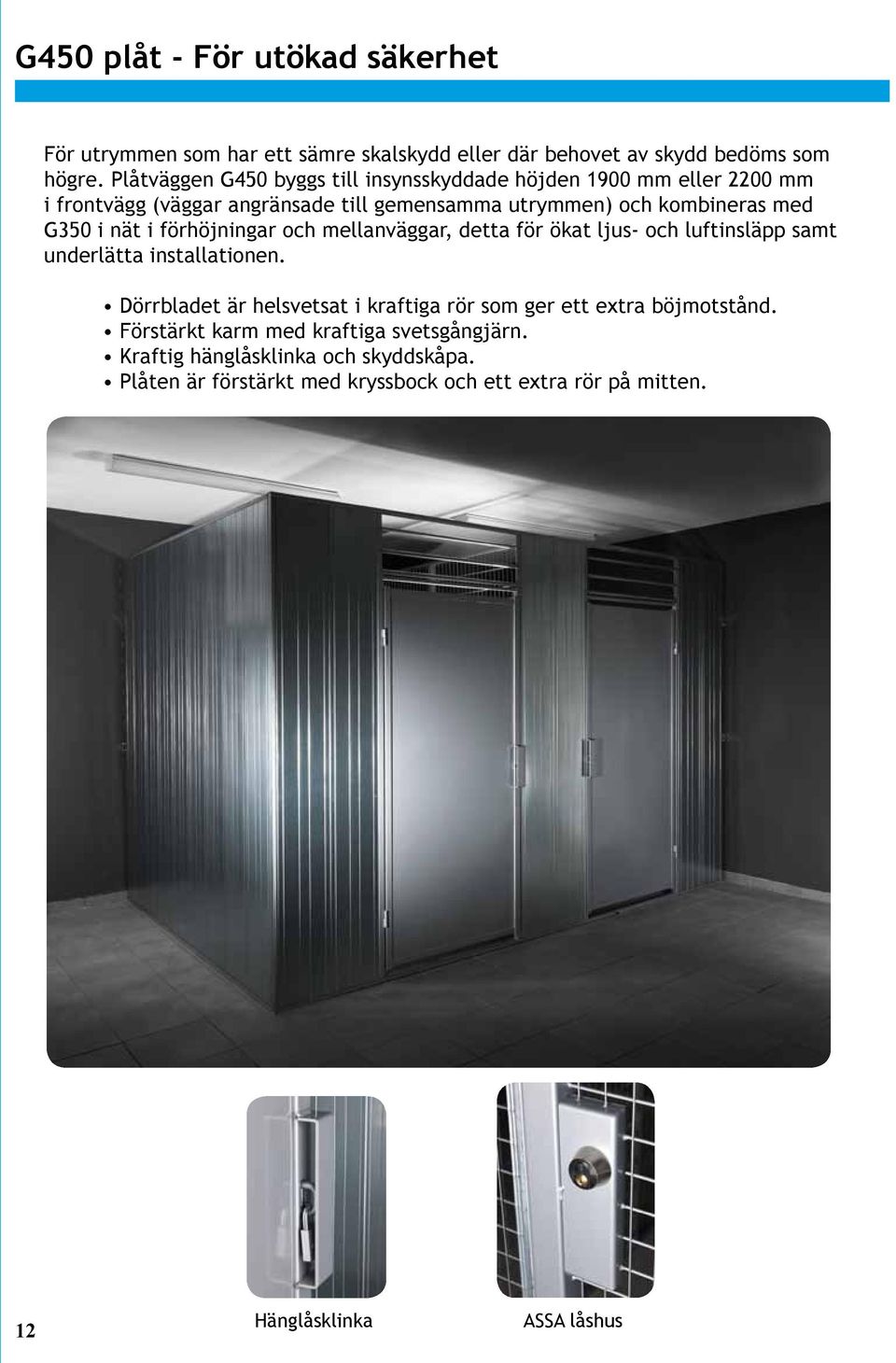

10 G450 plåt - För utökad säkerhet För utrymmen som har ett sämre skalskydd eller där behovet av skydd bedöms som högre. Plåtväggen G450 byggs till insynsskyddade höjden 900 mm eller 00 mm i frontvägg (väggar angränsade till gemensamma utrymmen) och kombineras med G350 i nät i förhöjningar och mellanväggar, detta för ökat ljus- och luftinsläpp samt underlätta installationen. Dörrbladet är helsvetsat i kraftiga rör som ger ett extra böjmotstånd. Förstärkt karm med kraftiga svetsgångjärn. Kraftig hänglåsklinka och skyddskåpa. Plåten är förstärkt med kryssbock och ett extra rör på mitten. Hänglåsklinka ASSA låshus

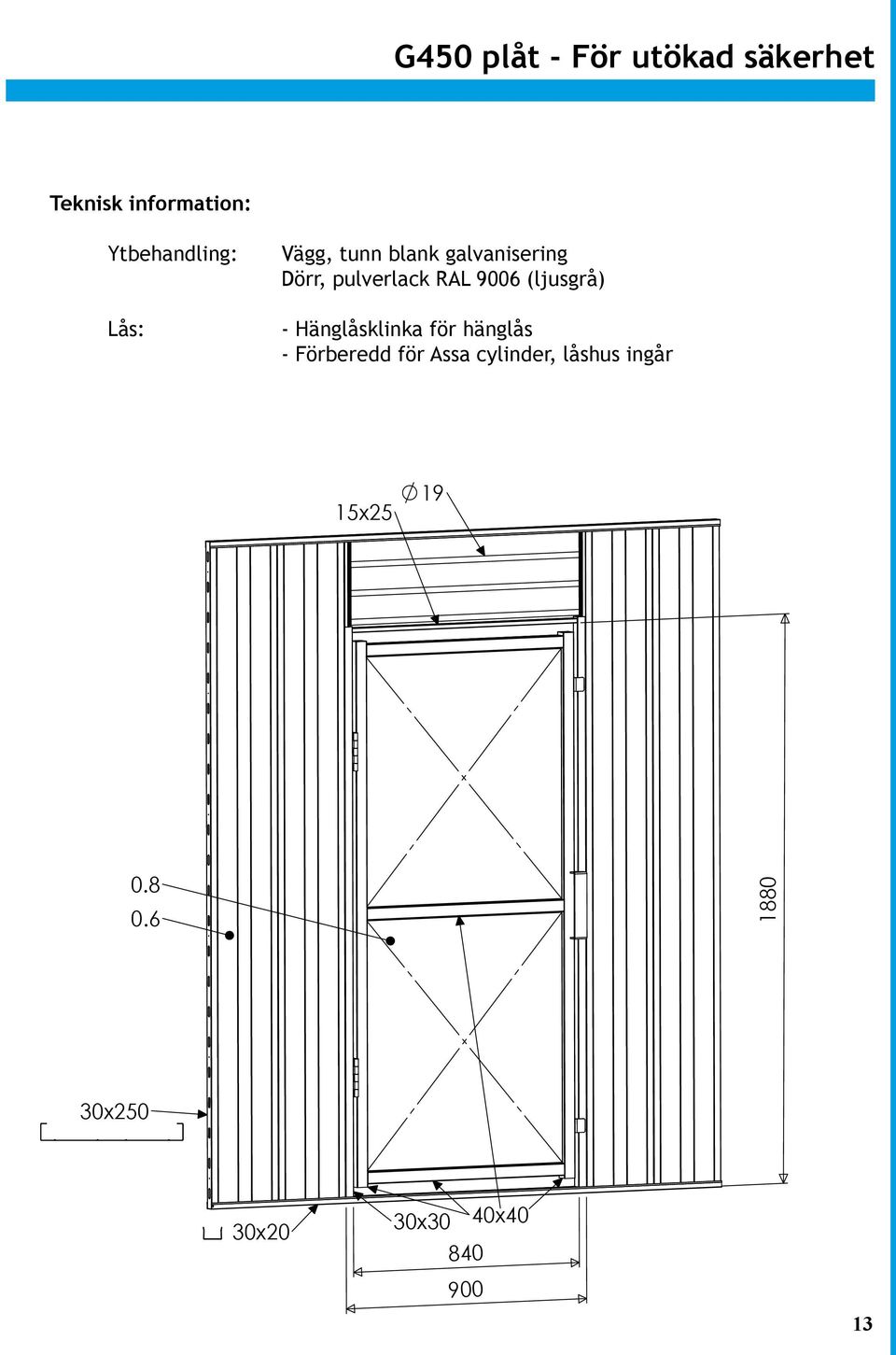

11 880 G450 plåt - För utökad säkerhet Teknisk information: Ytbehandling: Lås: Vägg, tunn blank galvanisering Dörr, pulverlack RAL 9006 (ljusgrå) - Hänglåsklinka för hänglås - Förberedd för Assa cylinder, låshus ingår 5x x50 30x0 30x30 40x

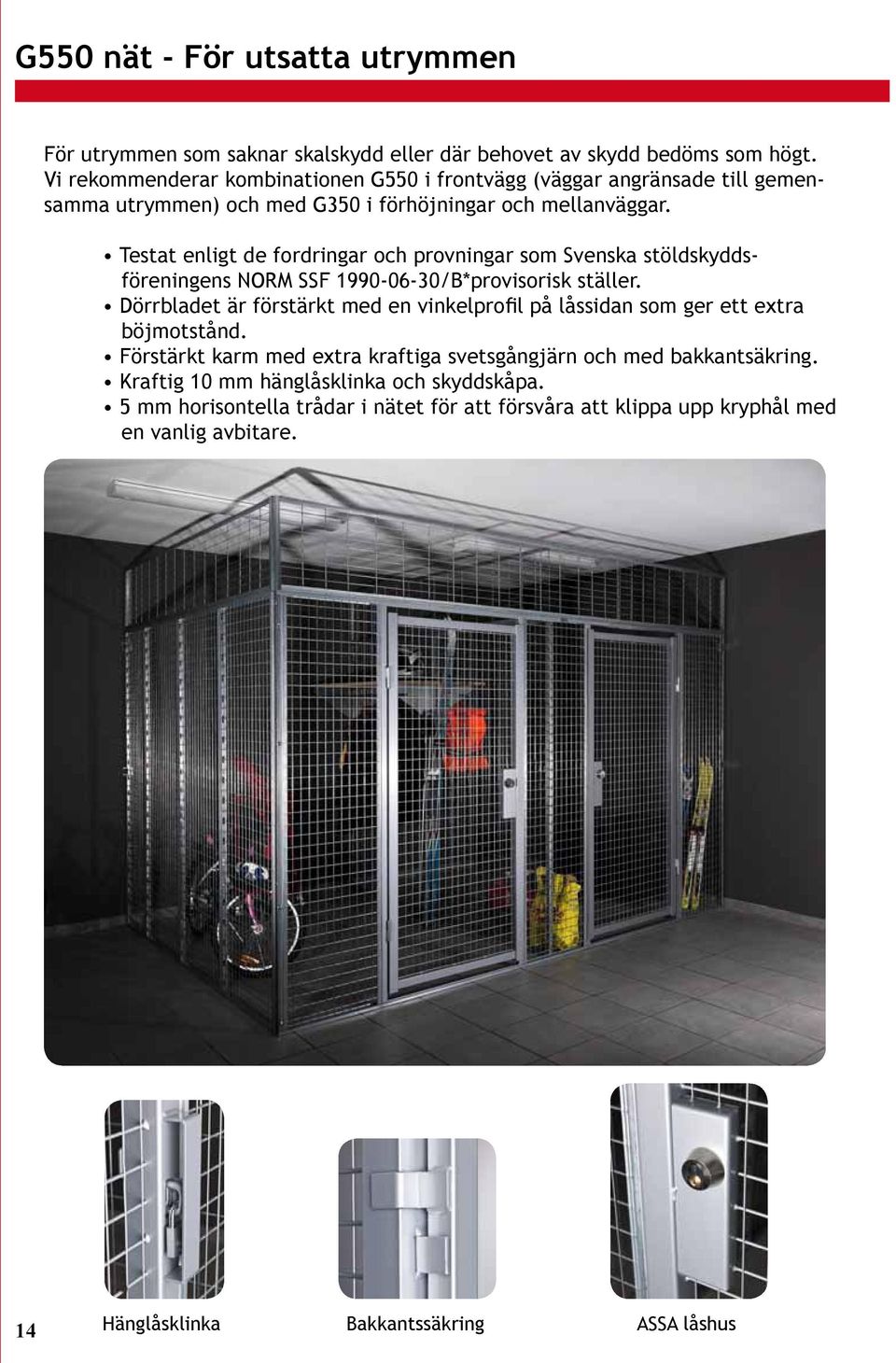

12 G550 nät - För utsatta utrymmen För utrymmen som saknar skalskydd eller där behovet av skydd bedöms som högt. Vi rekommenderar kombinationen G550 i frontvägg (väggar angränsade till gemensamma utrymmen) och med G350 i förhöjningar och mellanväggar. Testat enligt de fordringar och provningar som Svenska stöldskyddsföreningens NORM SSF /B*provisorisk ställer. Dörrbladet är förstärkt med en vinkelprofil på låssidan som ger ett extra böjmotstånd. Förstärkt karm med extra kraftiga svetsgångjärn och med bakkantsäkring. Kraftig 0 mm hänglåsklinka och skyddskåpa. 5 mm horisontella trådar i nätet för att försvåra att klippa upp kryphål med en vanlig avbitare. 4 Hänglåsklinka Bakkantssäkring ASSA låshus

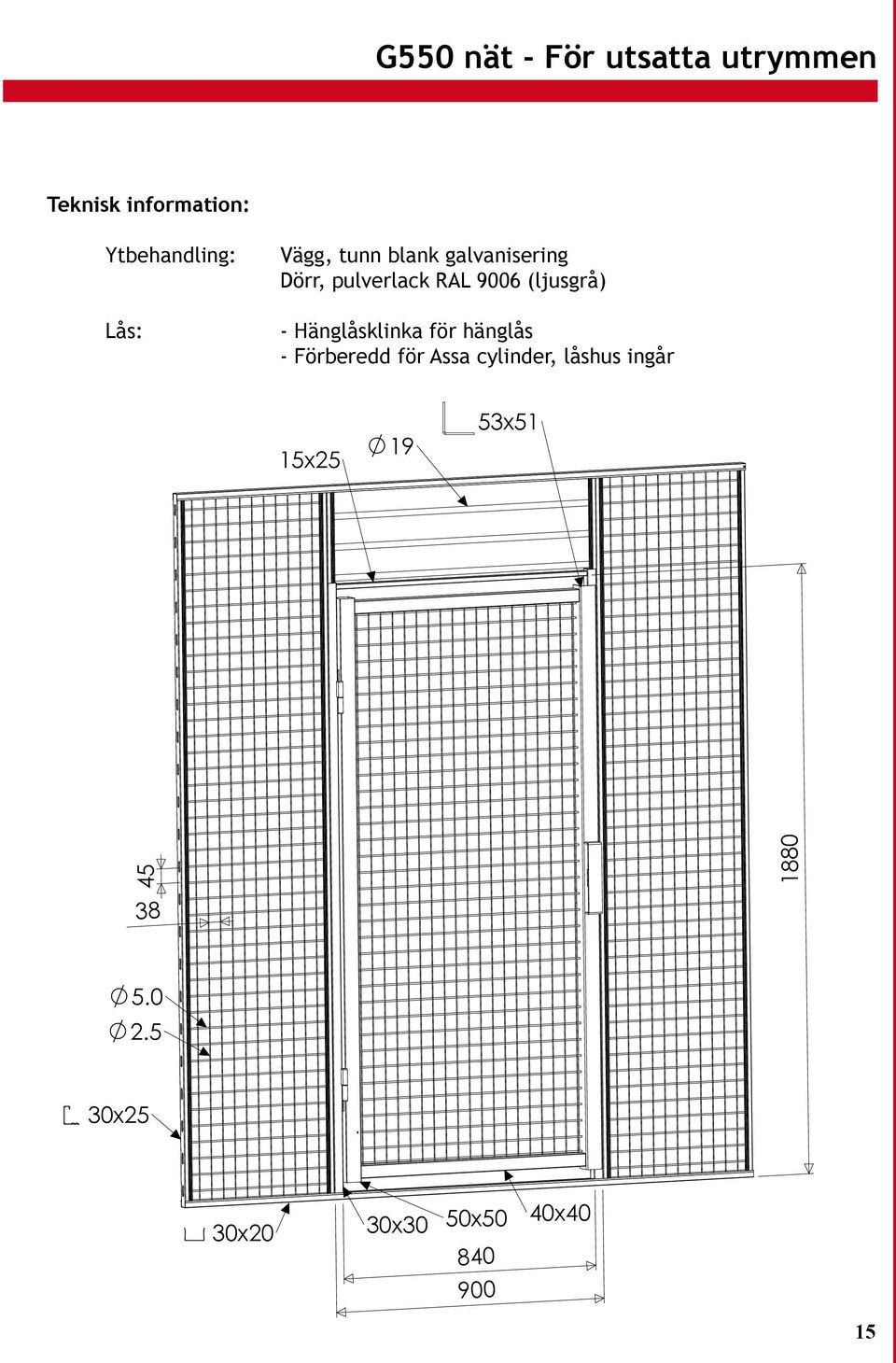

13 G550 nät - För utsatta utrymmen Teknisk information: Ytbehandling: Lås: Vägg, tunn blank galvanisering Dörr, pulverlack RAL 9006 (ljusgrå) - Hänglåsklinka för hänglås - Förberedd för Assa cylinder, låshus ingår 5x5 9 53x x5 30x0 30x30 50x x40 5

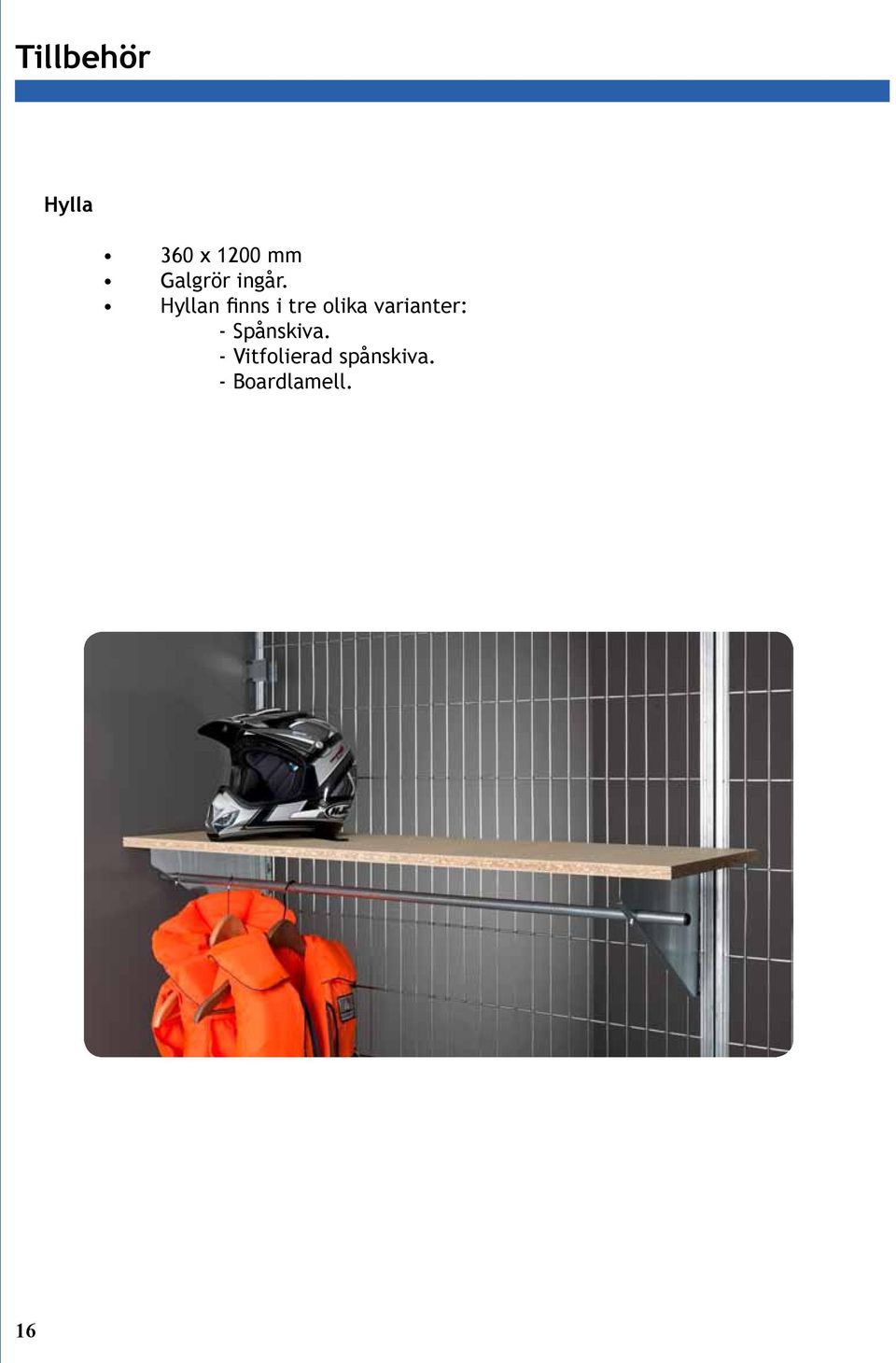

14 Tillbehör Hylla 360 x 00 mm Galgrör ingår. Hyllan finns i tre olika varianter: - Spånskiva. - Vitfolierad spånskiva. - Boardlamell. A 6

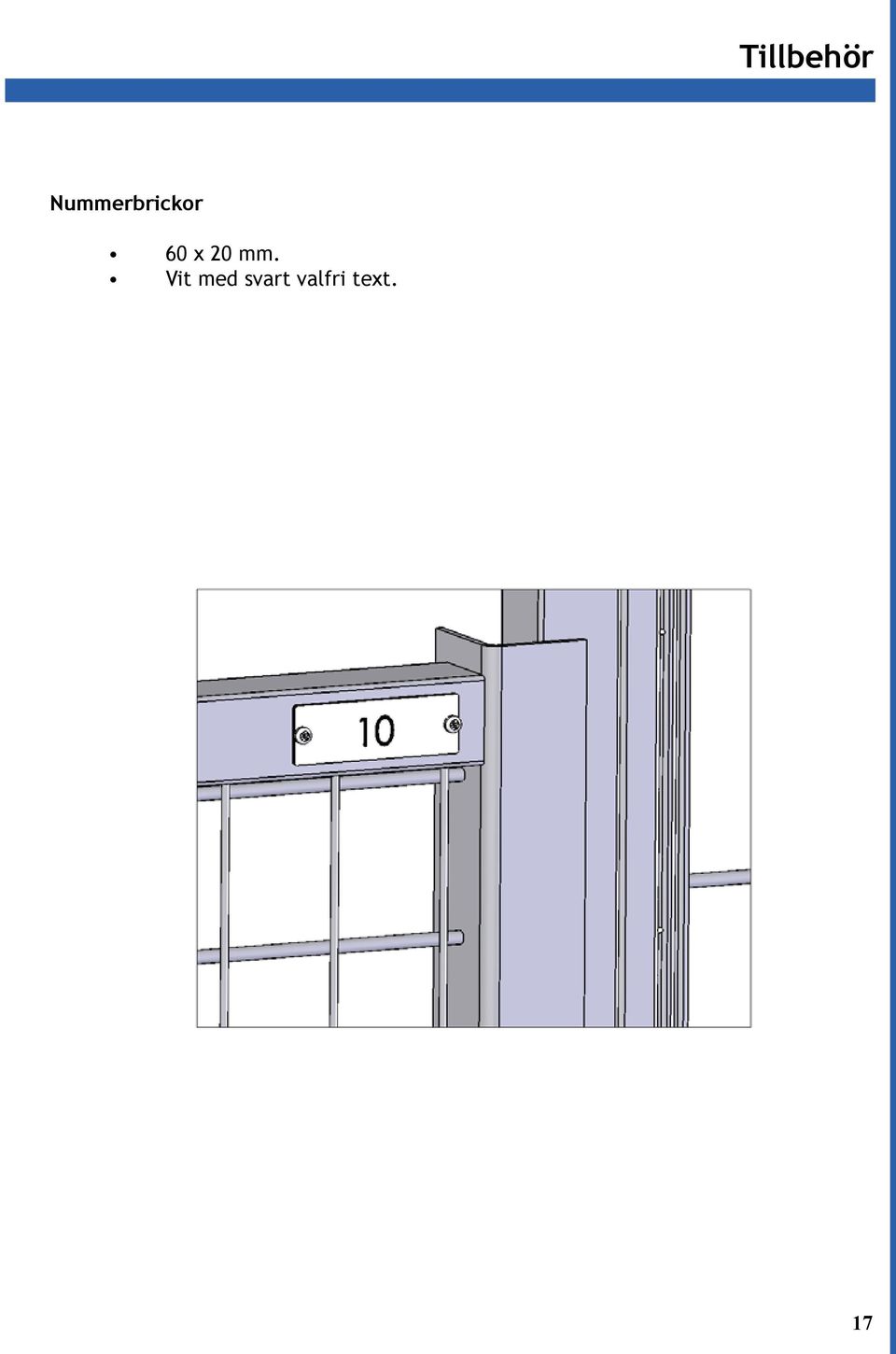

15 Tillbehör Nummerbrickor 60 x 0 mm. Vit med svart valfri text. 7

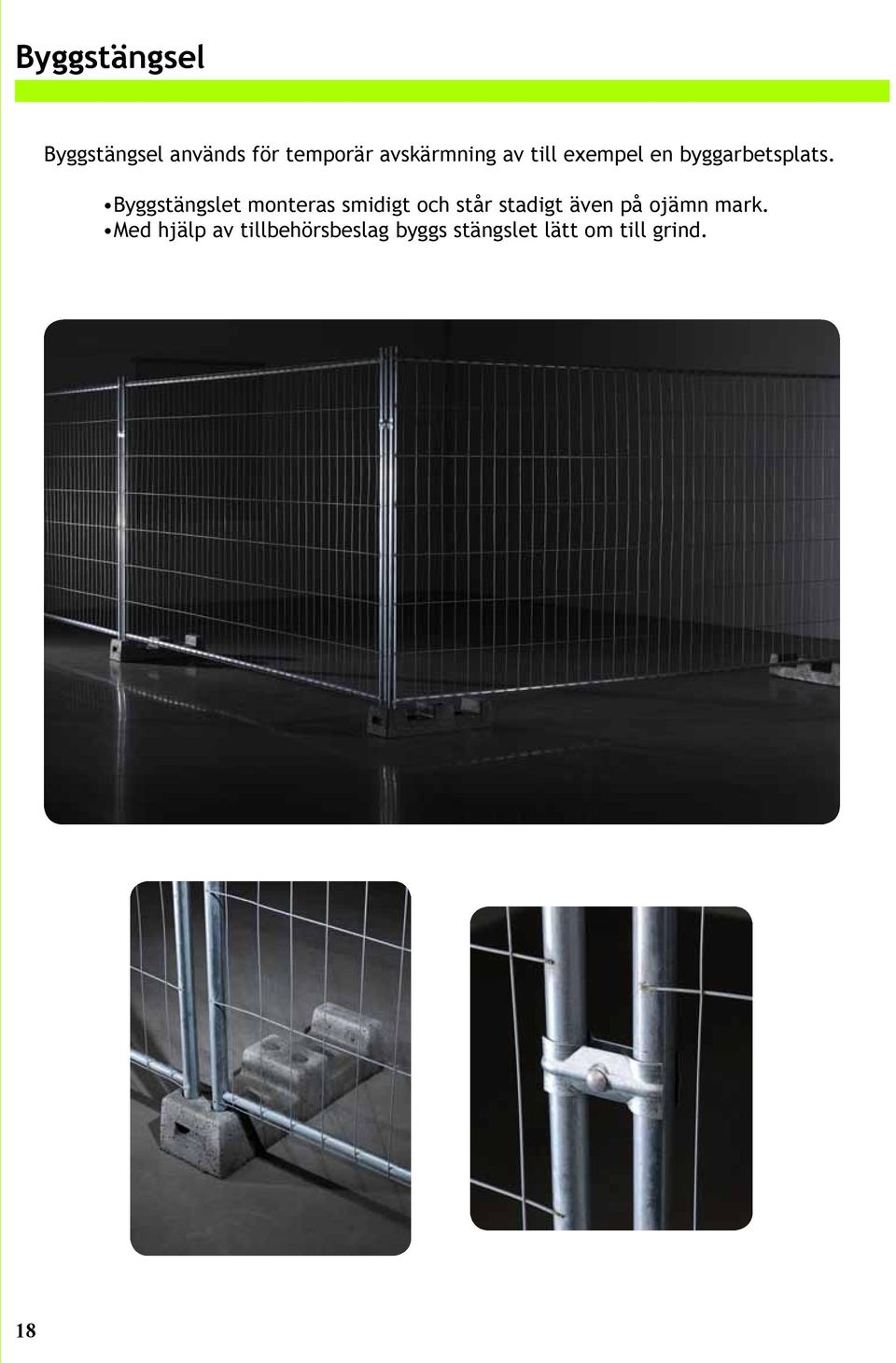

16 Byggstängsel Byggstängsel används för temporär avskärmning av till exempel en byggarbetsplats. Byggstängslet monteras smidigt och står stadigt även på ojämn mark. Med hjälp av tillbehörsbeslag byggs stängslet lätt om till grind. 8

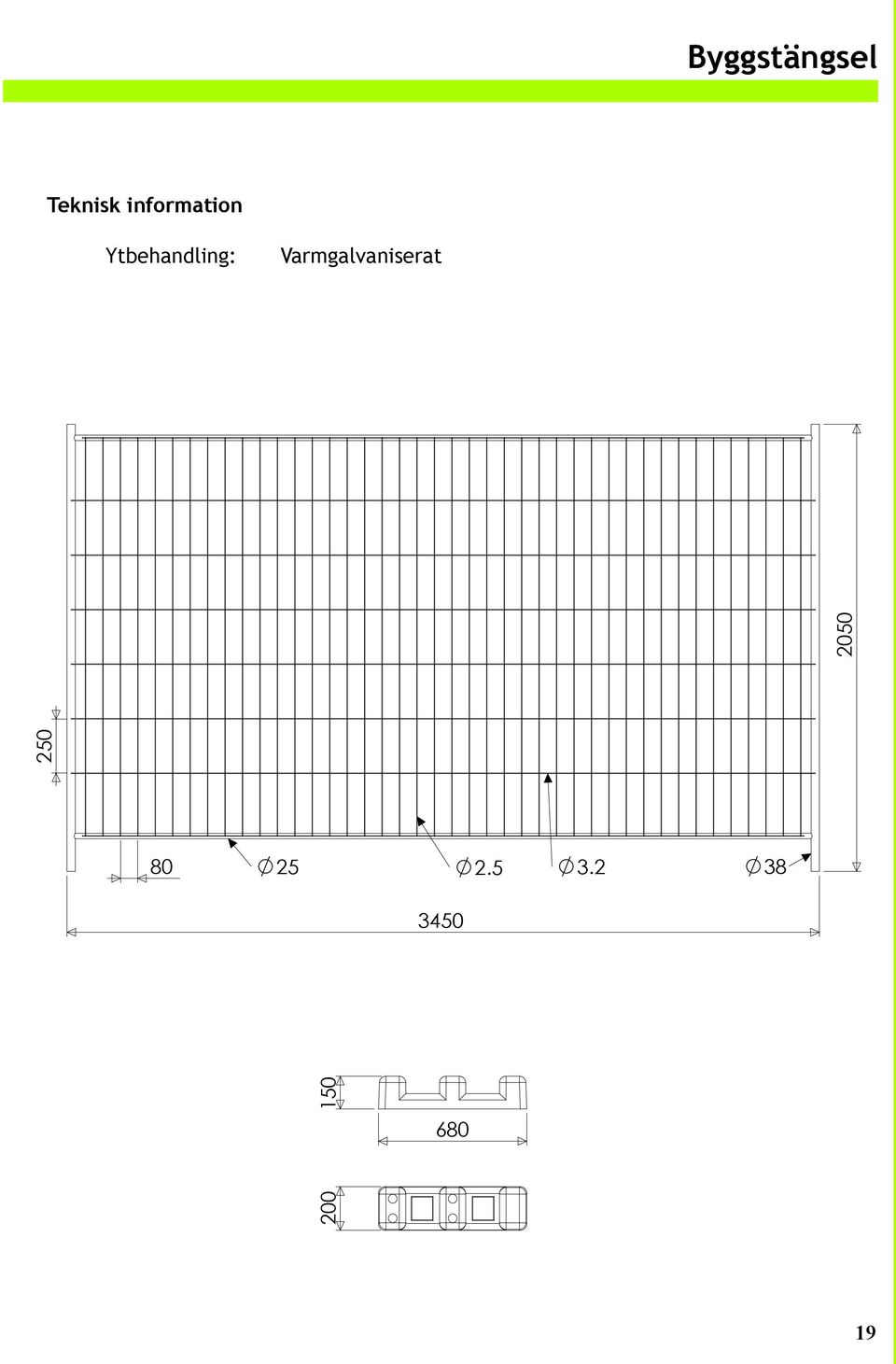

17 Byggstängsel Teknisk information Ytbehandling: Varmgalvaniserat

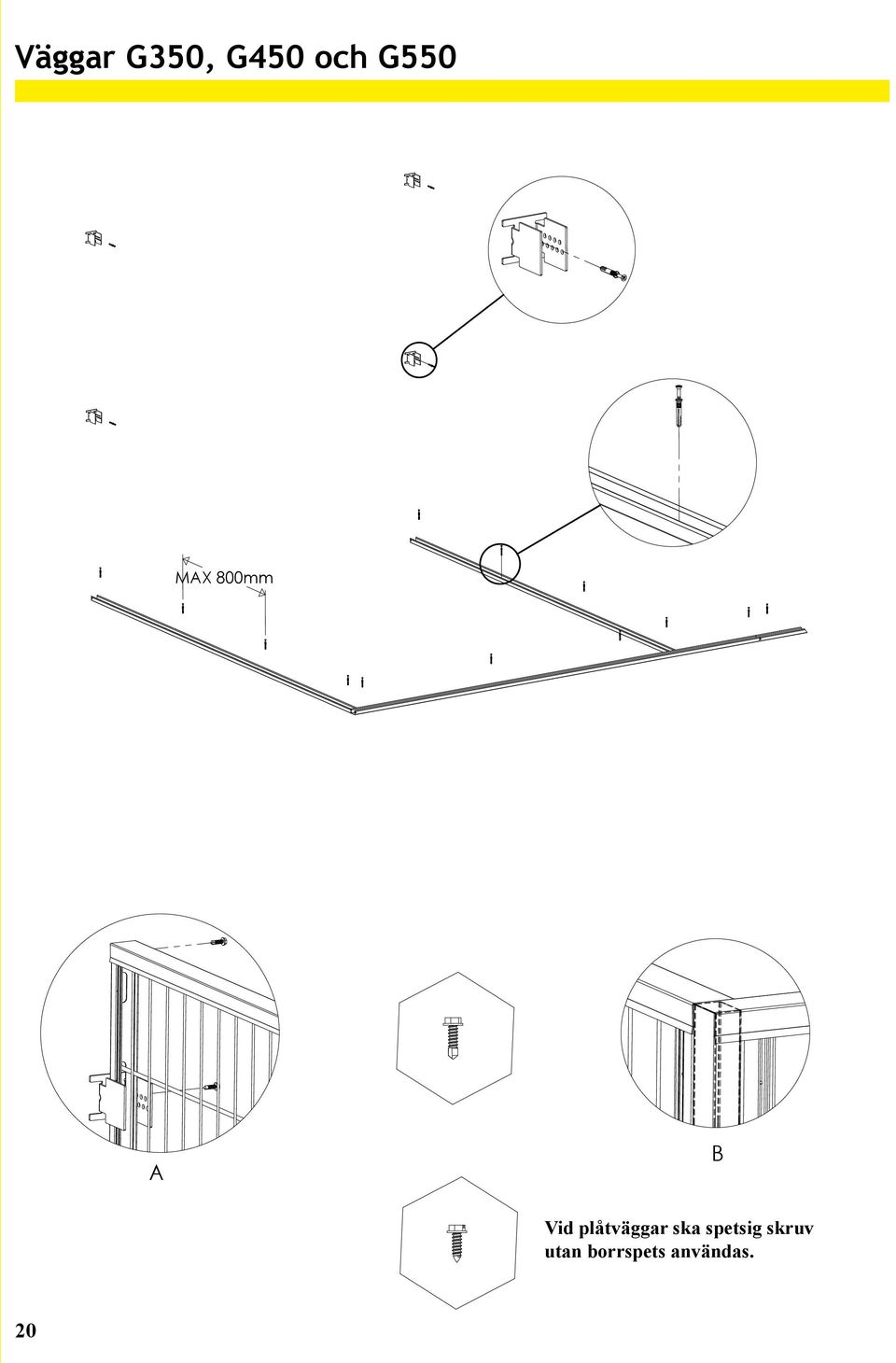

18 Väggar G350, G450 och G550 MAX 800mm A B Vid plåtväggar ska spetsig skruv utan borrspets användas. 0

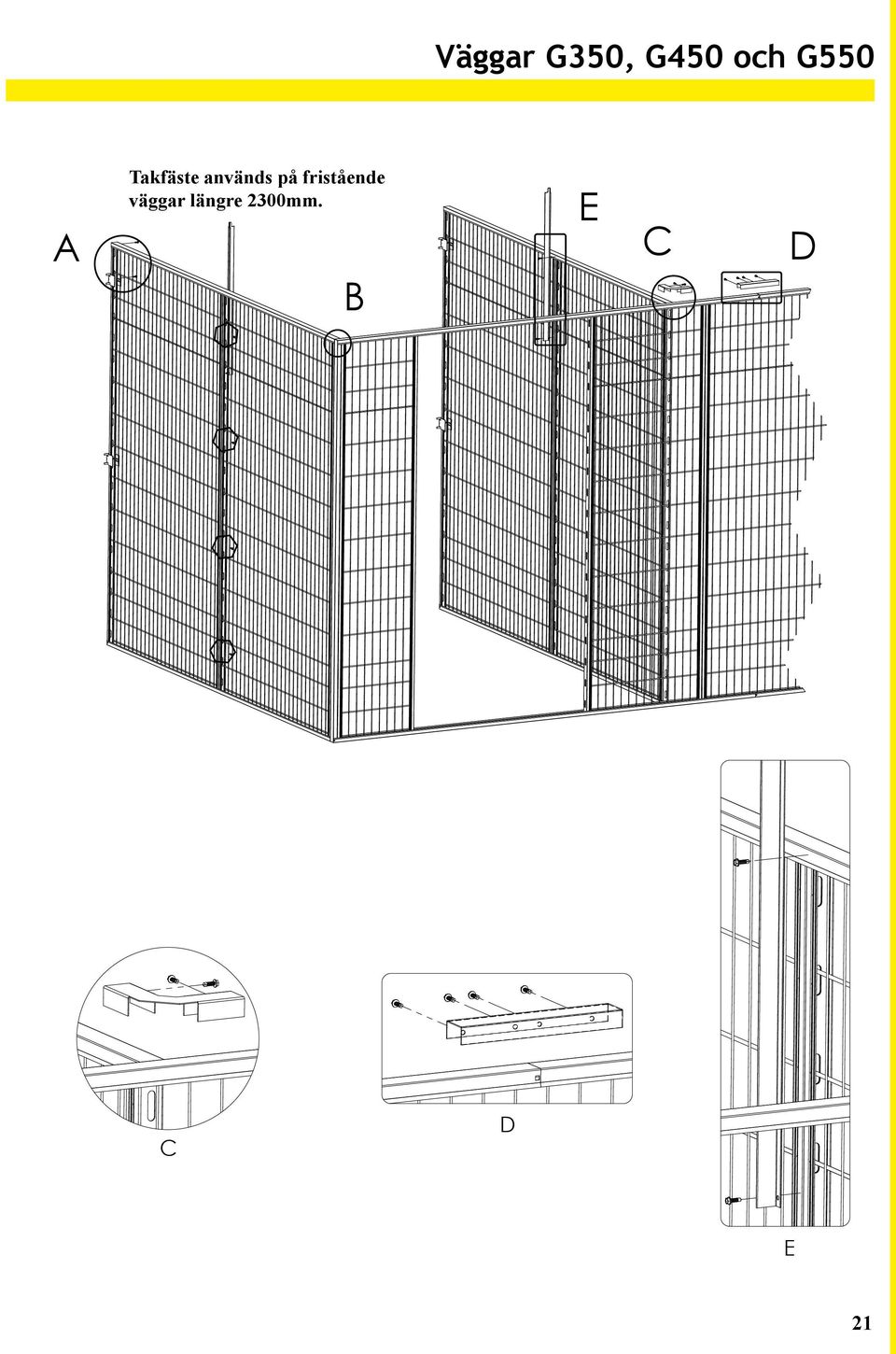

19 Väggar G350, G450 och G550 A Takfäste används på fristående väggar längre 300mm. B E C D C D E

20 Vägg G550 B A 3 A B 3

21 Överbyggnad G350, G450 och G550 F E D B A G C C D E F A B G 3

22 Tak A B C D E F A B C D E F 4

23 Håltagning 5

24 Dörr G350 A B 3 A D B 4 C 3 C E 3 4 D E 6

25 Dörr G450 A B A B 7

26 Dörr G550 A B 3 3 A B 8

27 Vertikalkapning 9

28 Hylla B B 30

29 Nummerbricka 3
