1 SHINDAIWA INSTRUKTIONSBOK M2510 MULTIREDSKAPSHÅLLARE Läs igenom instruktionsboken så att du är bekant med innehållet. Den här maskinen är avsedd för att klippa och röja gräs, buskar och sly. Använd maskinen enbart till det den är avsedd. VARNING Minimera skaderisken för dig själv och andra. Bär alltid ögonskydd då du använder maskinen. Använd eller gör inte service på den här maskinen om du inte förstått instruktionsboken till fullo. Ha alltid instruktionsboken tillgänglig så att du kan titta i den om du har någon fråga om användningen av maskinen. Part Number Rev.2/08

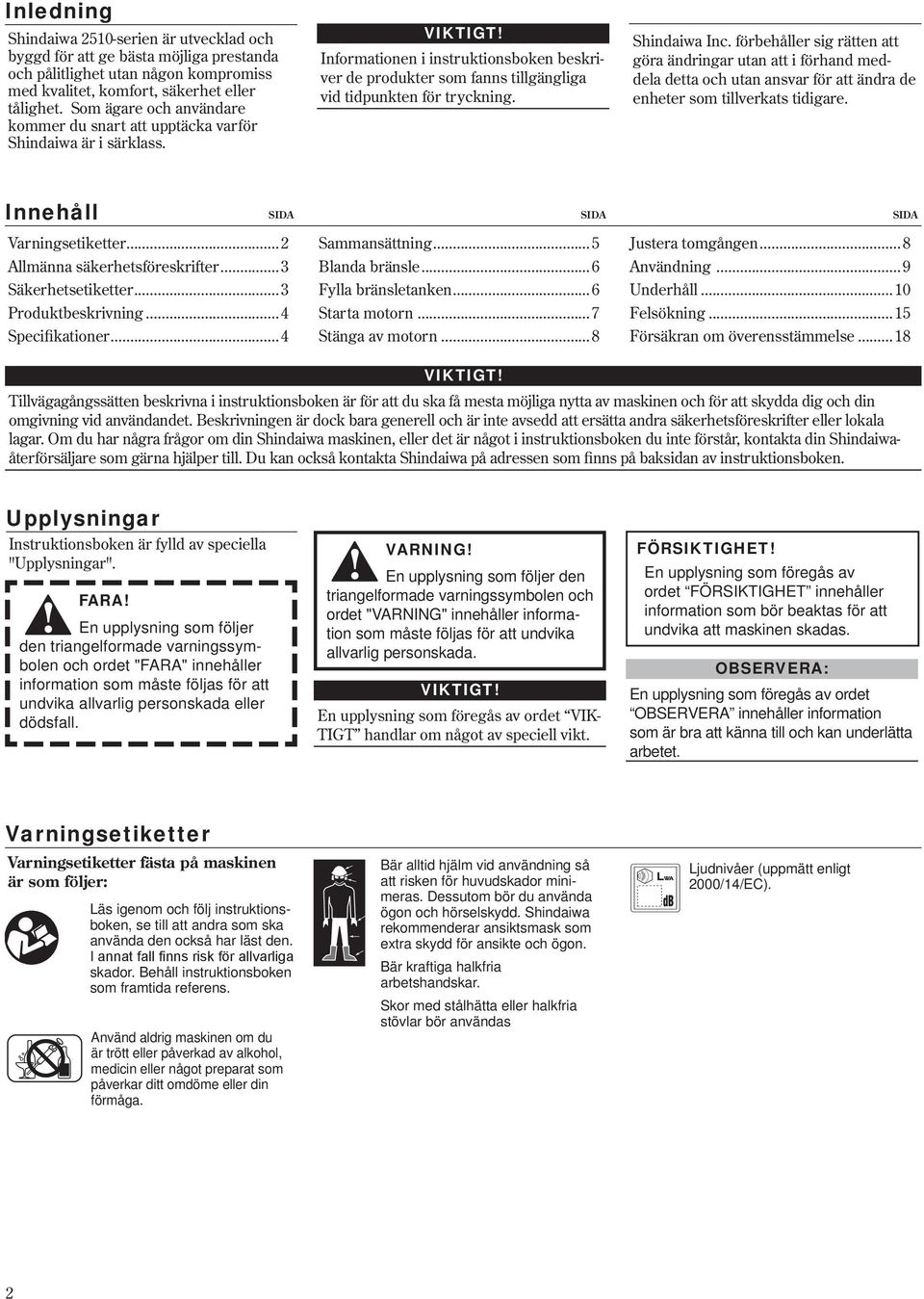

2 Inledning Shindaiwa 2510-serien är utvecklad och byggd för att ge bästa möjliga prestanda och pålitlighet utan någon kompromiss med kvalitet, komfort, säkerhet eller tålighet. Som ägare och användare kommer du snart att upptäcka varför Shindaiwa är i särklass. Informationen i instruktionsboken beskriver de produkter som fanns tillgängliga vid tidpunkten för tryckning. Shindaiwa Inc. förbehåller sig rätten att göra ändringar utan att i förhand meddela detta och utan ansvar för att ändra de enheter som tillverkats tidigare. Innehåll SIDA SIDA SIDA Varningsetiketter...2 Allmänna säkerhetsföreskrifter...3 Säkerhetsetiketter...3 Produktbeskrivning...4 Specifikationer...4 Sammansättning...5 Blanda bränsle...6 Fylla bränsletanken...6 Starta motorn...7 Stänga av motorn...8 Justera tomgången...8 Användning...9 Underhåll...10 Felsökning...15 Försäkran om överensstämmelse...18 Tillvägagångssätten beskrivna i instruktionsboken är för att du ska få mesta möjliga nytta av maskinen och för att skydda dig och din omgivning vid användandet. Beskrivningen är dock bara generell och är inte avsedd att ersätta andra säkerhetsföreskrifter eller lokala lagar. Om du har några frågor om din Shindaiwa maskinen, eller det är något i instruktionsboken du inte förstår, kontakta din Shindaiwaåterförsäljare som gärna hjälper till. Du kan också kontakta Shindaiwa på adressen som finns på baksidan av instruktionsboken. Upplysningar Instruktionsboken är fylld av speciella "Upplysningar". FARA! En upplysning som följer den triangelformade varningssymbolen och ordet "FARA" innehåller information som måste följas för att undvika allvarlig personskada eller dödsfall. En upplysning som följer den triangelformade varningssymbolen och ordet "VARNING" innehåller information som måste följas för att undvika allvarlig personskada. En upplysning som föregås av ordet VIK- TIGT handlar om något av speciell vikt. FÖRSIKTIGHET! En upplysning som föregås av ordet FÖRSIKTIGHET innehåller information som bör beaktas för att undvika att maskinen skadas. OBSERVERA: En upplysning som föregås av ordet OBSERVERA innehåller information som är bra att känna till och kan underlätta arbetet. Varningsetiketter Varningsetiketter fästa på maskinen är som följer: Läs igenom och följ instruktionsboken, se till att andra som ska använda den också har läst den. I annat fall finns risk för allvarliga skador. Behåll instruktionsboken som framtida referens. Använd aldrig maskinen om du är trött eller påverkad av alkohol, medicin eller något preparat som påverkar ditt omdöme eller din förmåga. Bär alltid hjälm vid användning så att risken för huvudskador minimeras. Dessutom bör du använda ögon och hörselskydd. Shindaiwa rekommenderar ansiktsmask som extra skydd för ansikte och ögon. Bär kraftiga halkfria arbetshandskar. Skor med stålhätta eller halkfria stövlar bör användas Ljudnivåer (uppmätt enligt 2000/14/EC). 2

3 Allmänna säkerhetsföreskrifter Arbeta säkert Maskinen arbetar i hög hastighet och kan vara farlig om den används felaktigt, överdrivet våldsamt eller oförsiktigt. För att minimera skaderisken, se till att alltid ha kontroll och iaktta säkerhetsföreskrifterna vid användning. Låt aldrig någon utan träning eller instruktion använda maskinen! Gör inga modifieringar eller tillägg som inte är godkända. Använd inga tillbehör som inte är godkända av Shindaiwa. Var på din vakt Du måste vara fysiskt och mentalt på din vakt då du använder den här maskinen. Använd aldrig maskinen om du är trött eller påverkad av alkohol, medicin eller något preparat som påverkar ditt omdöme eller din förmåga. Använd inte en maskin med skadade eller saknade anti-vibrationskuddar. Varaktig exponering för vibration kan skada dina händer, speciellt kärlen, ben eller leder och ge neurologiska och muskulära skador. För att undvika vibrationer, ersätt skadade delar omgående. Delar som stelnat på grund av ålder och väder måste också bytas ut. Varaktig exponering för högt ljud verkar uttröttande och kan också leda till försämrad hörsel. Med ordentliga hörselskydd kan risken minimeras. BÄR ALLTID skyddsglasögon för att skydda mot kringflygande småsaker. LÅT ALDRIG motorn vara igång under transport. LÅT ALDRIG motorn gå inomhus! Se till att det alltid finns fullgod ventialation. Motoravgaser kan orsaka allvarliga skador eller dödsfall. RENSA ALLTID arbetsplatsen från skräp och lösa småsaker som kan kastas omkring mot dig eller någon i närheten. Använd sunt förnuft ANVÄND ALLTID rätt verktyg och tillbehör för jobbet. STÄNG ALLTID av motorn omedelbart om maskinen skulle börja vibrera eller skaka. Kontrollera för skadade, saknade eller felaktigt installerade delar eller tillbehör. ANVÄND ALDRIG längre trimmertråd än vad som är specifierat för din maskin. HÅLL ALLTID maskinen så ren som möjligt. Ta bort lösa grenar och kvistar, lera, etc. HÅLL ALLTID maskinen i ett fast grepp med båda händerna då du kapar eller klipper, och se till att hela tiden hålla kontroll. HÅLL ALLTID handtagen rena. KOPPLA ALLTID ur tändstiftet innan någon form av underhåll utförs. STÄNG ALLTID av motorn omedelbart, om ett sågblad skulle hugga fast eller maskinen på annat sätt fastnar. Ta loss grenen eller trädet och se till att bladet lossnar. Säkerhetsetiketter C2510 Säkerhets- och driftsinformationsetiketter: Se till att alla informationsetiketter är oskadade och läsbara. Ersätt omedelbart skadade eller saknade informationsetiketter. Nya etiketter finns hos din auktoriserade Shindaiwa-handlare. 3

4 Produktbeskrivning Se till att bekanta dig med maskinen och dess olika delar med hjälp av de bifogade illustrationerna. Genom god kunskap om din utrustning får du ut bättre prestanda av den, längre livslängd och säkrare handhavande. Tändningslås Låsgrepp gasreglage Choken Tändstift M2510 MULTIREDSKAPSHÅLLARE Luftrenare Handtag Yttertub Bränsletank Fäste Krok Lås Gör inga ändringar eller modifieringar av utrustningen eller dess tillbehör som inte är godkända. Axelrem Fäste Specifikationer Motornamn M2510/EC2 Motor modell SF2510EC2 Motortyp 4-takt, luftkyld med vertikal cylindrar Nettovikt (utan redskap) 4.3 kg Dimensioner (L x H x D) 1038 mm x 213 mm x 250 mm Volym 24.5 cm 3 Bore X Stroke 34 x 27 mm Motorvarv vid maximal effekt min -1 Max uteffekt 0.8 kw Motorvarv vid tomgång min -1 Max varvtal min -1 Kapacitet bränsletank 600 cm3 Proportioner bensin/olja 50:1 med ISO-L-EGD eller JASO FC class 2-takts blandningsolja* Karburator Walbro WYL membran-typ Tändning Helektronisk, programstyrd Tändstift NGK CMR5H Luftfilter Torr kassett Startanordning Startsnöre Stoppanordning Skjutreglage Kylsystem Luftkylt Transmission Automatisk, centrifugalkoppling med girade växlar Specifikationerna kan ändras utan att meddelas. * Ljudtryck: Enligt EN ISO och ISO (genomsnittsdata mellan tomgång och WOT) **Ljudnivå: Enligt EN ISO och ISO (genomsnittsdata mellan tomgång och WOT) ***Vibration: Enligt EN ISO och ISO Med Shindaiwa SBA-TX24 Splitbom Ljudtrycksnivå* (genomsnittsdata mellan tomgång och WOT) Not 1 92 db(a) Ljudtrycksnivå** (genomsnittsdata mellan tomgång och WOT) Not db (A) Vibration** (tomgång [Fram/Bak]) Not 1 4,0/1,1 m/s 2 (WOT [Fram/Bak]) 5,1/8,0 m/s 2 Ljudtrycksnivå* (genomsnittsdata mellan tomgång och WOT) Not 2 95 db(a) Ljudtrycksnivå** (genomsnittsdata mellan tomgång och WOT) Not db (A) Vibration*** (tomgång [Fram/Bak]) Not 2 1,0/1,2 m/s 2 (WOT [Fram/Bak]) Not 2 3,7/6,0 m/s 2 Not 1 Utrustad med 8-tandad skiva. Not 2 Utrustad med trimmerhuvud Med Shindaiwa SBA-P24 Splitbom (utrustad med 254 mm distanskydd) Ljudtryck * (tomgång) 70 db(a) (WOT) 95 db(a) Ljudtryck ** (tomgång) 84 db(a) (WOT) 106 db(a) Vibration*** (tomgång [Fram/Bak]) 1,0/1,2 m/s 2 (WOT [Fram/Bak]) 4,1/7,5 m/s2 Med Shindaiwa SBA-TX24 Splitbom Ljudtryck * (tomgång) 71 db(a) (WOT) 90 db(a) Ljudtryck ** (tomgång) 84 db(a) (WOT) 104 db(a) Vibration*** (tomgång [Fram/Bak]) 0.9/1.5 m/s 2 (WOT [Fram/Bak]) 5.8/8.3 m/s 2 Specifikationerna kan ändras utan att meddelas. * Ljudtryck: Enligt ISO **Ljudnivå: Enligt ISO ***Vibration: Enligt ISO

5 Sammansättning Före sammansättning Före sammansättning, kontrollera så att du har alla komponenter som behövs för en komplett maskin: Sammansättning av motor och yttertub Rem Fastsättning av redskap Verktygssats med denna instuktionsbok och verktyg för underhåll. Verkstygsatsen varierar med modell och kan innehålla sexkantnyckelset, tändstift/skruvmejsel kombinationsnyckel och en åtdragare. Kontrollera alla delarna för eventuella skador före sammansättning. Uttrycken vänster, vänstersida, och V ; höger, högersida, och H ; fram och bak hänvisar så som användaren ser det under normal användning. 1. Placera M2510 Multi Redskapshållaren och redskapet på ett rent, plant underlag så att båda delarna får plats utlagda efter varandra. Sammansättning av tub Låsskydd Lås M2510 fästena ska vara uppåt och och redskapet ska placeras med låshål i tubänden uppåt. Låshål FÖRSIKTIGHET! Håll tubens öppningar rena och fria från föroreningar! Dra av skyddsöverdagen på båda tubdelarna, och lossa fästskruven. Sätt i redskapet i fästet, med redskapsdekalen uppåt, och tryck in tills dekalen är i linje med fästet. Fastsättning av redskap Fästskruven Fästet Tubänden 4. Vrid redskapet lite fram och tillbaka tills du är säker på att den låser i sitt fäste. Fäste Låsskydd (intryckt) 5. När de två tubhalvorna sitter ihop, tryck till på det fjäderspända låsskyddet och dra åt fästskruven. Fästskruven Borttagning av redskap 1. När utrustningen ligger på ett rent, plant underlag, lossa fästskruven. Det fjäderspända låsskyddet ska fjädra upp. 2. Tryck ner låset med fingret eller tummen. Detta öppnar fästets lås. 3. Dra ut redskapet från fästet. Borttagning av redskap Tryck ner låset med fingret eller tummen 5

6 Blanda bränsle FÖRSIKTIGHET! Använd aldrig någon typ av bränsle med mer än 10 volymprocent alkohol! Vissa typer av bensin innehåller alkohol som syresättare. Syresatta bränslen kan ge högre arbetstemperaturer. Under vissa förhållande kan också alkoholbaserad bensin minska smörjningseffekten av 2-takts blandningsoljor. Vanliga oljor och en del utombordsoljor är inte avsedda för bruk i högpresterande C4-typ motorer, och ska aldrig användas i din Shindaiwa-motor. Använd bara ren blyfri bensin med ett oktantal över 87. Blanda allt bränsle med 2-takts blandningsolja som minst möter ISO-L-EGD och/eller JASO FC klassade oljekrav vid 50:1 blandning. FÖRSIKTIGHET! Motorn är gjord för att gå på en 50:1 bränsleblandning av blyfri bensin och ISO-L-EGD eller JASO FC klassad 2-takts blandningsolja. Användning av icke godkända blandningsoljor kan ge höga kolutsläpp. Exempel på 50:1 blandningsmängder Bensin liter 2-takts motorolja milliliter ml ml ml ml Blanda inte mer bränsle än vad du behöver för fyllningen! Om bränsle lagras mer än 30 dagar och olja med bränslestabilisator inte är tillsatt, måste det först tillsättas en bränslestabilisator typ StaBil. är en registrerad JASO FC klassad olja och också minst möter kraven enligt ISO-L-EGD. Shindaiwa One rekommenderas för användning i alla Shindaiwa lågutsläppsmotorer. Shindaiwa One innehåller även bränslestabilisator. Fylla bränsletanken Minimera risken för brand Stäng av motorn före påfyllning. Låt ALLTID motorn svalna helt innan bränsle fylls på. Torka bort all utspilld bränsle och flytta maskinen minst 3 m från påfyllningsplatsen före start av motorn. Starta eller använd ALDRIG maskinen om det finns bränsleläckage. Starta ALDRIG maskinen om kar- buratorn, bränsleslangarna, bränsletanken och/eller bränslelocket är skadat. Rök ALDRIG eller tänd eld i närheten av motorn eller bränsletanken. PLACERA ALDRIG lättantändliga material i närheten av en ljuddämpare. ANVÄND ALDRIG motorn utan att ljuddämparen och gnistskyddet är på plats Placera utrustningen på ett jämnt och plant underlag. Ta bort all smuts och skräp runt påfyllningshålet. Ta av locket och fyll tanken med ren 2-takts bränsleblandning. Sätt tillbaka locket och dra åt. 6

7 Starta motorn Motortändningen styrs via en tvålägesbrytare som sitter vid gasreglaget med etikett, I för ON eller START och 0 för OFF eller STOP. Starta aldrig motorn i användningsläge. ON Tryck på flödesknappen tills du kan se bränsle flöda i returslangen Flödarknapp Returslang 1. Sätt tändningen i läge ON. Sätt gasreglaget i läge "fast idle" (hög 2. tomgång): Kläm fast gasreglaget mot handtaget a. på skaftet. Tryck in och håll kvar b. gaslås-knappen. Gaslås Sätt tändningen i läge ON 3. c. Med gaslås-knappen intryckt, släpp upp gasreglaget. Tryck på flödesknappen tills du kan se bränsle flöda i returslangen. Flödarsystemet skickar bara mer bränsle genom karburatorn. Upprepade tryck på flödaren kommer inte att göra så motorn blir flödad och inte startar. 4. Sätt choken i läge CLOSED om motorn är kall. 5. Håll ett fast grepp om yttertuben med vänsterhanden. Använd andra handen och dra sakta startsnöret tills du känner motstånd, ryck sedan för att starta motorn. FÖRSIKTIGHET! Dra inte ut startsnöret helt. Om startsnöret dras hela vägen ut kan startmekanismen skadas. Klippredskapet kan börja rotera då motorn startas! Sätt choken i läge CLOSED om motorn är kall Stängd...och dra startsnöret uppåt. Ta ett fast grepp om utrustningen... Se till att inga hinder finns i närheten av redskapet! Om motorn inte startar trots flera försök med choken i stängt läge, kan det vara så att motorn är flödad med bränsle. Om du misstänker att motorn är flödad, öppna choken och dra upprepade gånger i startsnöret för att få bort överflödigt bränsle och starta motorn. Om motorn fortfarande inte startar, se vidare i avsnittet Felsökning Då motorn startar, för sakta tillbaka chokereglaget till läge OPEN. (Om motorn stannar efter första start, stäng choken och starta på nytt.) När gasen dras på kommer automatiskt det höga tomgångsläget att kopplas ur. Då motorn startar, för sakta tillbaka chokereglaget till läge OPEN Då motorn startar... När motorn startar, låt motorn värmas upp på tomgång 2-3 minuter innan maskinen används. Då motorn är varm, ta upp utrustningen och fäst på axelremmen. Om gasen ökas kommer klippredskapet att rotera snabbare, om gasen släpps kommer redskapet rotera långsammare. Om klippredskapet fortsätter rotera då motorn går på tomgång, måste karburatorns tomgångsvarv justeras (se "Justera tomgången"). 7

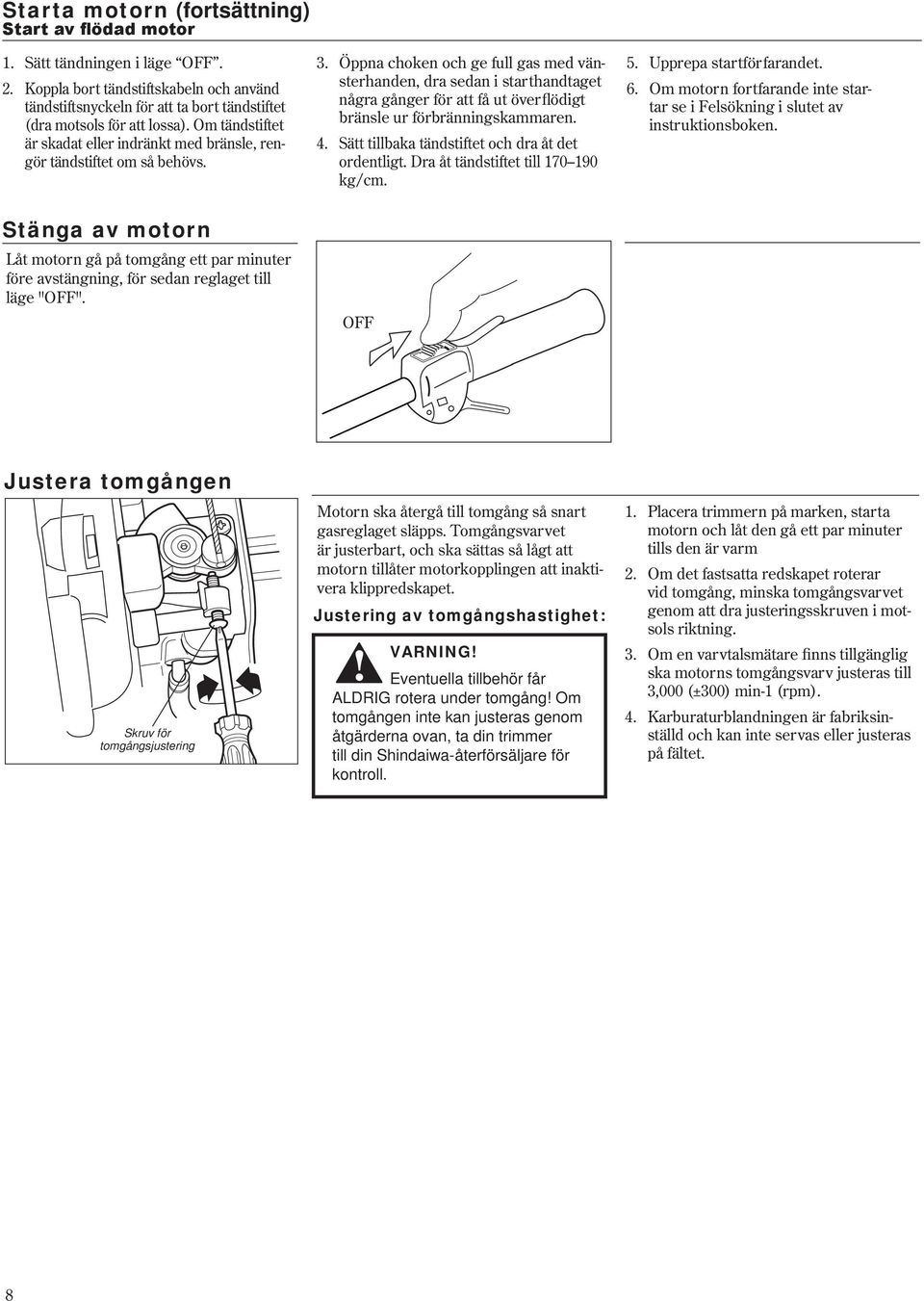

8 Starta motorn (fortsättning) Start av flödad motor Sätt tändningen i läge OFF. Koppla bort tändstiftskabeln och använd tändstiftsnyckeln för att ta bort tändstiftet (dra motsols för att lossa). Om tändstiftet är skadat eller indränkt med bränsle, rengör tändstiftet om så behövs Öppna choken och ge full gas med vänsterhanden, dra sedan i starthandtaget några gånger för att få ut överflödigt bränsle ur förbränningskammaren. Sätt tillbaka tändstiftet och dra åt det ordentligt. Dra åt tändstiftet till kg/cm Upprepa startförfarandet. Om motorn fortfarande inte startar se i Felsökning i slutet av instruktionsboken. Stänga av motorn Låt motorn gå på tomgång ett par minuter före avstängning, för sedan reglaget till läge "OFF". OFF Justera tomgången Skruv för tomgångsjustering Motorn ska återgå till tomgång så snart gasreglaget släpps. Tomgångsvarvet är justerbart, och ska sättas så lågt att motorn tillåter motorkopplingen att inaktivera klippredskapet. Justering av tomgångshastighet: Eventuella tillbehör får ALDRIG rotera under tomgång! Om tomgången inte kan justeras genom åtgärderna ovan, ta din trimmer till din Shindaiwa-återförsäljare för kontroll Placera trimmern på marken, starta motorn och låt den gå ett par minuter tills den är varm Om det fastsatta redskapet roterar vid tomgång, minska tomgångsvarvet genom att dra justeringsskruven i motsols riktning. Om en varvtalsmätare finns tillgänglig ska motorns tomgångsvarv justeras till 3,000 (±300) min-1 (rpm). Karburaturblandningen är fabriksinställd och kan inte servas eller justeras på fältet. 8

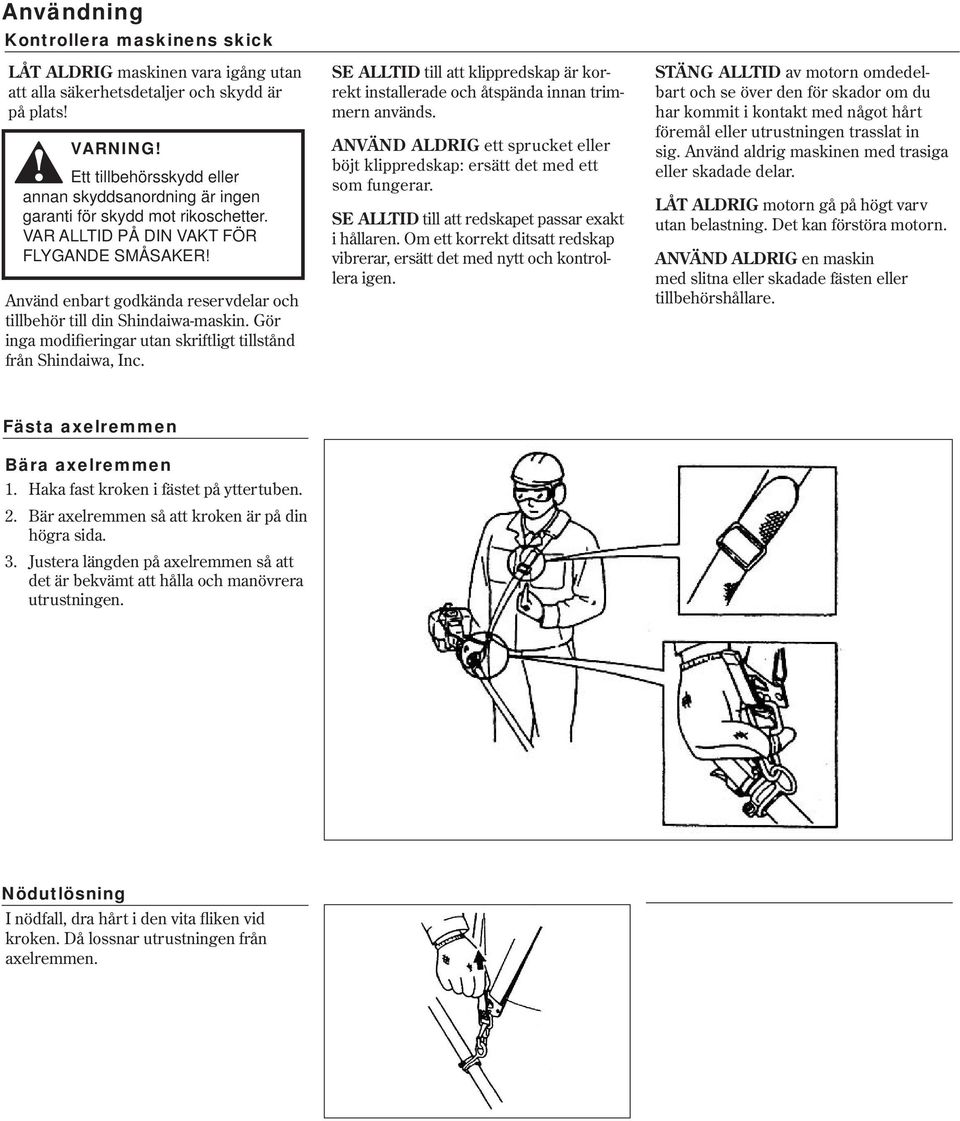

9 Användning Kontrollera maskinens skick LÅT ALDRIG maskinen vara igång utan att alla säkerhetsdetaljer och skydd är på plats! Ett tillbehörsskydd eller annan skyddsanordning är ingen garanti för skydd mot rikoschetter. VAR ALLTID PÅ DIN VAKT FÖR FLYGANDE SMÅSAKER! Använd enbart godkända reservdelar och tillbehör till din Shindaiwa-maskin. Gör inga modifieringar utan skriftligt tillstånd från Shindaiwa, Inc. SE ALLTID till att klippredskap är korrekt installerade och åtspända innan trimmern används. ANVÄND ALDRIG ett sprucket eller böjt klippredskap: ersätt det med ett som fungerar. SE ALLTID till att redskapet passar exakt i hållaren. Om ett korrekt ditsatt redskap vibrerar, ersätt det med nytt och kontrollera igen. STÄNG ALLTID av motorn omdedelbart och se över den för skador om du har kommit i kontakt med något hårt föremål eller utrustningen trasslat in sig. Använd aldrig maskinen med trasiga eller skadade delar. LÅT ALDRIG motorn gå på högt varv utan belastning. Det kan förstöra motorn. ANVÄND ALDRIG en maskin med slitna eller skadade fästen eller tillbehörshållare. Fästa axelremmen Bära axelremmen 1. Haka fast kroken i fästet på yttertuben. 2. Bär axelremmen så att kroken är på din högra sida. 3. Justera längden på axelremmen så att det är bekvämt att hålla och manövrera utrustningen. Nödutlösning I nödfall, dra hårt i den vita fliken vid kroken. Då lossnar utrustningen från axelremmen.

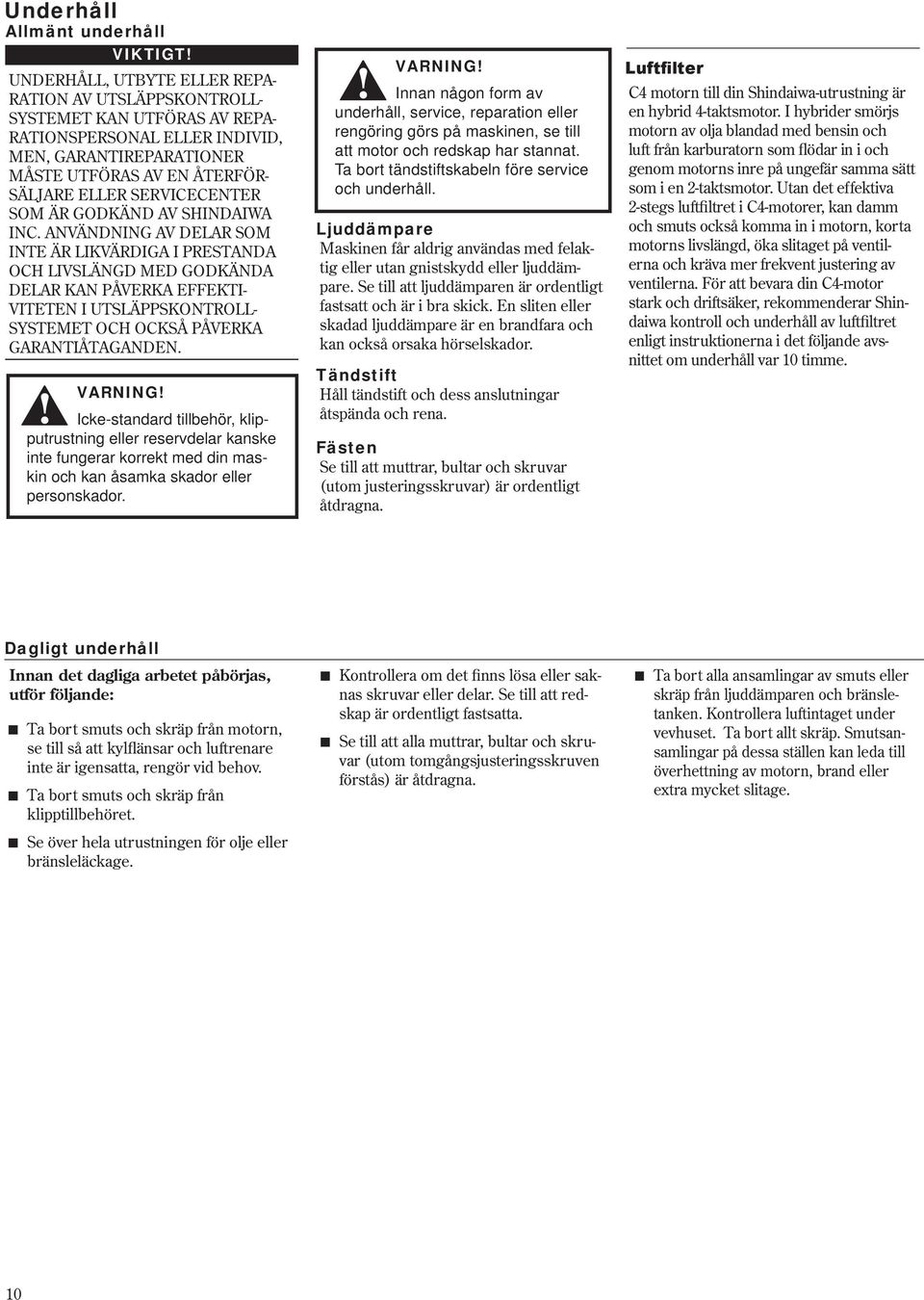

10 Underhåll Allmänt underhåll UNDERHÅLL, UTBYTE ELLER REPA- RATION AV UTSLÄPPSKONTROLL- SYSTEMET KAN UTFÖRAS AV REPA- RATIONSPERSONAL ELLER INDIVID, MEN, GARANTIREPARATIONER MÅSTE UTFÖRAS AV EN ÅTERFÖR- SÄLJARE ELLER SERVICECENTER SOM ÄR GODKÄND AV SHINDAIWA INC. ANVÄNDNING AV DELAR SOM INTE ÄR LIKVÄRDIGA I PRESTANDA OCH LIVSLÄNGD MED GODKÄNDA DELAR KAN PÅVERKA EFFEKTI- VITETEN I UTSLÄPPSKONTROLL- SYSTEMET OCH OCKSÅ PÅVERKA GARANTIÅTAGANDEN. Icke-standard tillbehör, klipputrustning eller reservdelar kanske inte fungerar korrekt med din maskin och kan åsamka skador eller personskador. Innan någon form av underhåll, service, reparation eller rengöring görs på maskinen, se till att motor och redskap har stannat. Ta bort tändstiftskabeln före service och underhåll. Ljuddämpare Maskinen får aldrig användas med felaktig eller utan gnistskydd eller ljuddämpare. Se till att ljuddämparen är ordentligt fastsatt och är i bra skick. En sliten eller skadad ljuddämpare är en brandfara och kan också orsaka hörselskador. Tändstift Håll tändstift och dess anslutningar åtspända och rena. Fästen Se till att muttrar, bultar och skruvar (utom justeringsskruvar) är ordentligt åtdragna. Luftfilter C4 motorn till din Shindaiwa-utrustning är en hybrid 4-taktsmotor. I hybrider smörjs motorn av olja blandad med bensin och luft från karburatorn som flödar in i och genom motorns inre på ungefär samma sätt som i en 2-taktsmotor. Utan det effektiva 2-stegs luftfiltret i C4-motorer, kan damm och smuts också komma in i motorn, korta motorns livslängd, öka slitaget på ventilerna och kräva mer frekvent justering av ventilerna. För att bevara din C4-motor stark och driftsäker, rekommenderar Shindaiwa kontroll och underhåll av luftfiltret enligt instruktionerna i det följande avsnittet om underhåll var 10 timme. Dagligt underhåll Innan det dagliga arbetet påbörjas, utför följande: Ta bort smuts och skräp från motorn, se till så att kylflänsar och luftrenare inte är igensatta, rengör vid behov. Ta bort smuts och skräp från klipptillbehöret. Se över hela utrustningen för olje eller bränsleläckage. Kontrollera om det finns lösa eller saknas skruvar eller delar. Se till att redskap är ordentligt fastsatta. Se till att alla muttrar, bultar och skruvar (utom tomgångsjusteringsskruven förstås) är åtdragna. Ta bort alla ansamlingar av smuts eller skräp från ljuddämparen och bränsletanken. Kontrollera luftintaget under vevhuset. Ta bort allt skräp. Smutsansamlingar på dessa ställen kan leda till överhettning av motorn, brand eller extra mycket slitage. 10

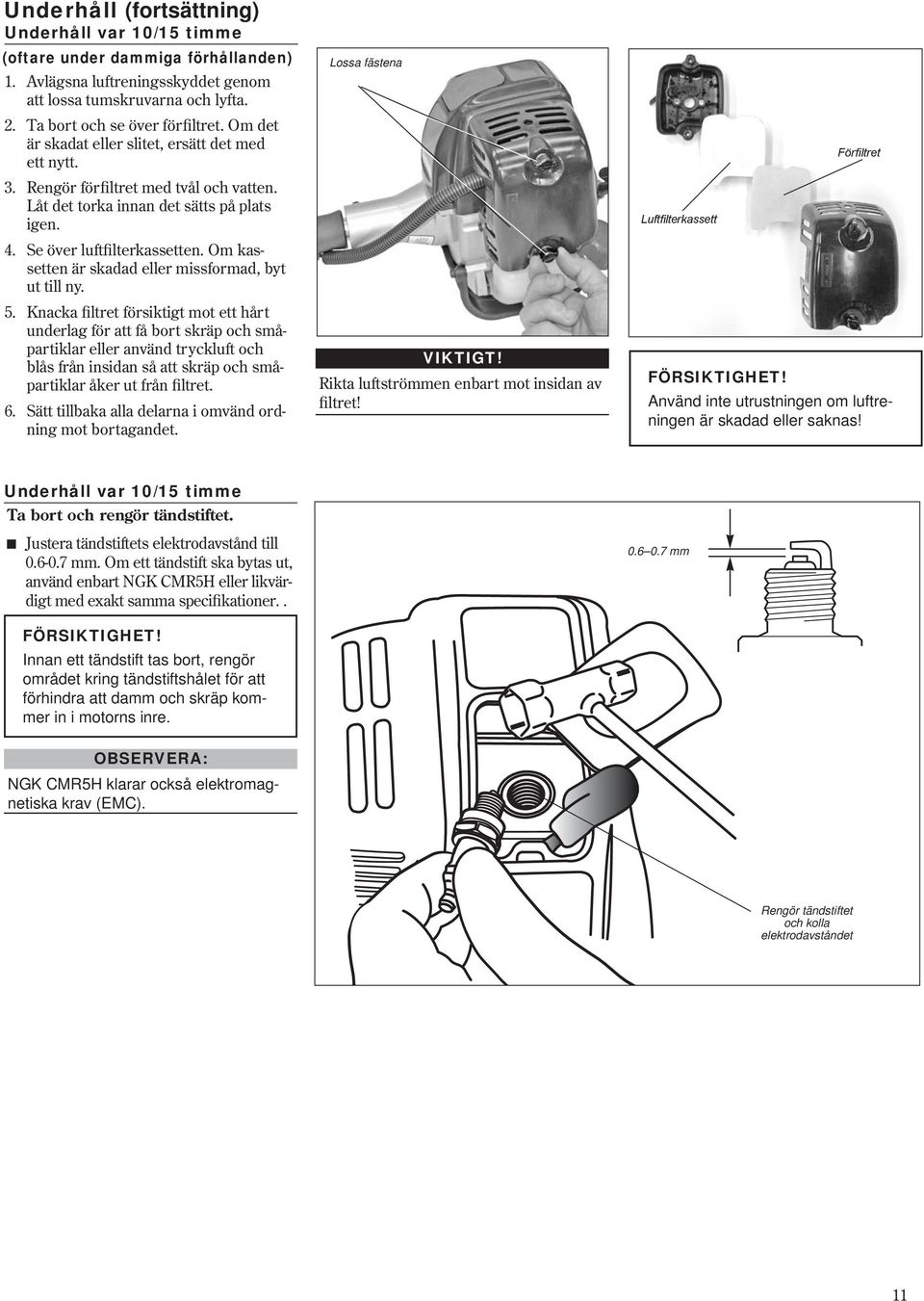

11 Underhåll (fortsättning) Underhåll var 10/15 timme (oftare under dammiga förhållanden) 1. Avlägsna luftreningsskyddet genom att lossa tumskruvarna och lyfta. 2. Ta bort och se över förfiltret. Om det är skadat eller slitet, ersätt det med ett nytt. 3. Rengör förfiltret med tvål och vatten. Låt det torka innan det sätts på plats igen. 4. Se över luftfilterkassetten. Om kassetten är skadad eller missformad, byt ut till ny. 5. Knacka filtret försiktigt mot ett hårt underlag för att få bort skräp och småpartiklar eller använd tryckluft och blås från insidan så att skräp och småpartiklar åker ut från filtret. 6. Sätt tillbaka alla delarna i omvänd ordning mot bortagandet. Lossa fästena Rikta luftströmmen enbart mot insidan av filtret! Luftfilterkassett Förfiltret FÖRSIKTIGHET! Använd inte utrustningen om luftreningen är skadad eller saknas! Underhåll var 10/15 timme Ta bort och rengör tändstiftet. Justera tändstiftets elektrodavstånd till mm. Om ett tändstift ska bytas ut, använd enbart NGK CMR5H eller likvärdigt med exakt samma specifikationer.. FÖRSIKTIGHET! Innan ett tändstift tas bort, rengör området kring tändstiftshålet för att förhindra att damm och skräp kommer in i motorns inre mm OBSERVERA: NGK CMR5H klarar också elektromagnetiska krav (EMC). spark plug gap--all m Rengör tändstiftet och kolla elektrodavståndet 11

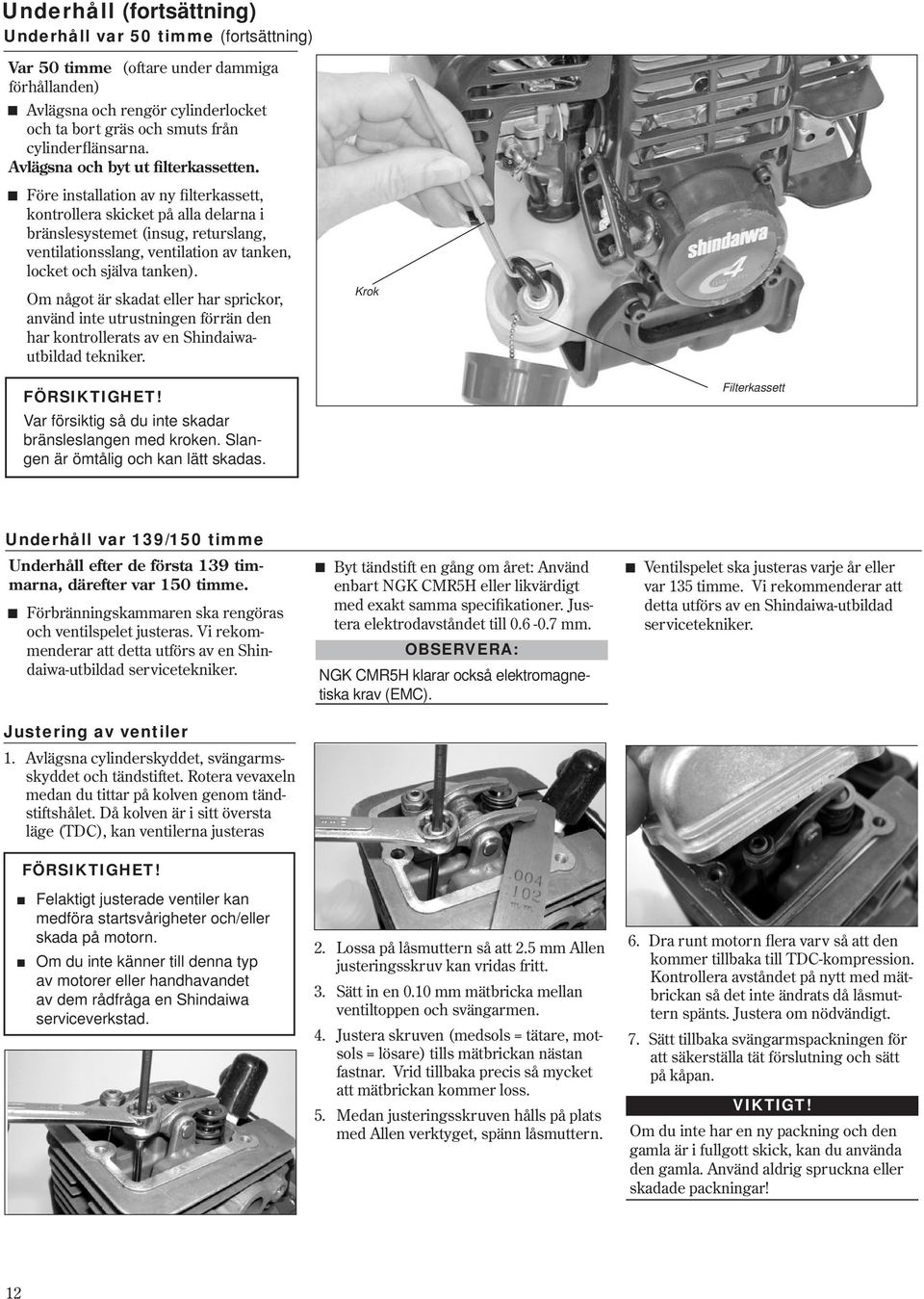

12 Underhåll (fortsättning) Underhåll var 50 timme (fortsättning) Var 50 timme (oftare under dammiga förhållanden) Avlägsna och rengör cylinderlocket och ta bort gräs och smuts från cylinderflänsarna. Avlägsna och byt ut filterkassetten. Före installation av ny filterkassett, kontrollera skicket på alla delarna i bränslesystemet (insug, returslang, ventilationsslang, ventilation av tanken, locket och själva tanken). Om något är skadat eller har sprickor, använd inte utrustningen förrän den har kontrollerats av en Shindaiwautbildad tekniker. Krok FÖRSIKTIGHET! Var försiktig så du inte skadar bränsleslangen med kroken. Slangen är ömtålig och kan lätt skadas. Filterkassett Underhåll var 139/150 timme Underhåll efter de första 139 timmarna, därefter var 150 timme. Förbränningskammaren ska rengöras och ventilspelet justeras. Vi rekommenderar att detta utförs av en Shindaiwa-utbildad servicetekniker. Justering av ventiler 1. Avlägsna cylinderskyddet, svängarmsskyddet och tändstiftet. Rotera vevaxeln medan du tittar på kolven genom tändstiftshålet. Då kolven är i sitt översta läge (TDC), kan ventilerna justeras FÖRSIKTIGHET! Byt tändstift en gång om året: Använd enbart NGK CMR5H eller likvärdigt med exakt samma specifikationer. Justera elektrodavståndet till mm. OBSERVERA: NGK CMR5H klarar också elektromagnetiska krav (EMC). Ventilspelet ska justeras varje år eller var 135 timme. Vi rekommenderar att detta utförs av en Shindaiwa-utbildad servicetekniker. Felaktigt justerade ventiler kan medföra startsvårigheter och/eller skada på motorn. Om du inte känner till denna typ av motorer eller handhavandet av dem rådfråga en Shindaiwa serviceverkstad Lossa på låsmuttern så att 2.5 mm Allen justeringsskruv kan vridas fritt. Sätt in en 0.10 mm mätbricka mellan ventiltoppen och svängarmen. Justera skruven (medsols = tätare, motsols = lösare) tills mätbrickan nästan fastnar. Vrid tillbaka precis så mycket att mätbrickan kommer loss. Medan justeringsskruven hålls på plats med Allen verktyget, spänn låsmuttern. 6. Dra runt motorn flera varv så att den kommer tillbaka till TDC-kompression. Kontrollera avståndet på nytt med mätbrickan så det inte ändrats då låsmuttern spänts. Justera om nödvändigt. 7. Sätt tillbaka svängarmspackningen för att säkerställa tät förslutning och sätt på kåpan. Om du inte har en ny packning och den gamla är i fullgott skick, kan du använda den gamla. Använd aldrig spruckna eller skadade packningar! 12

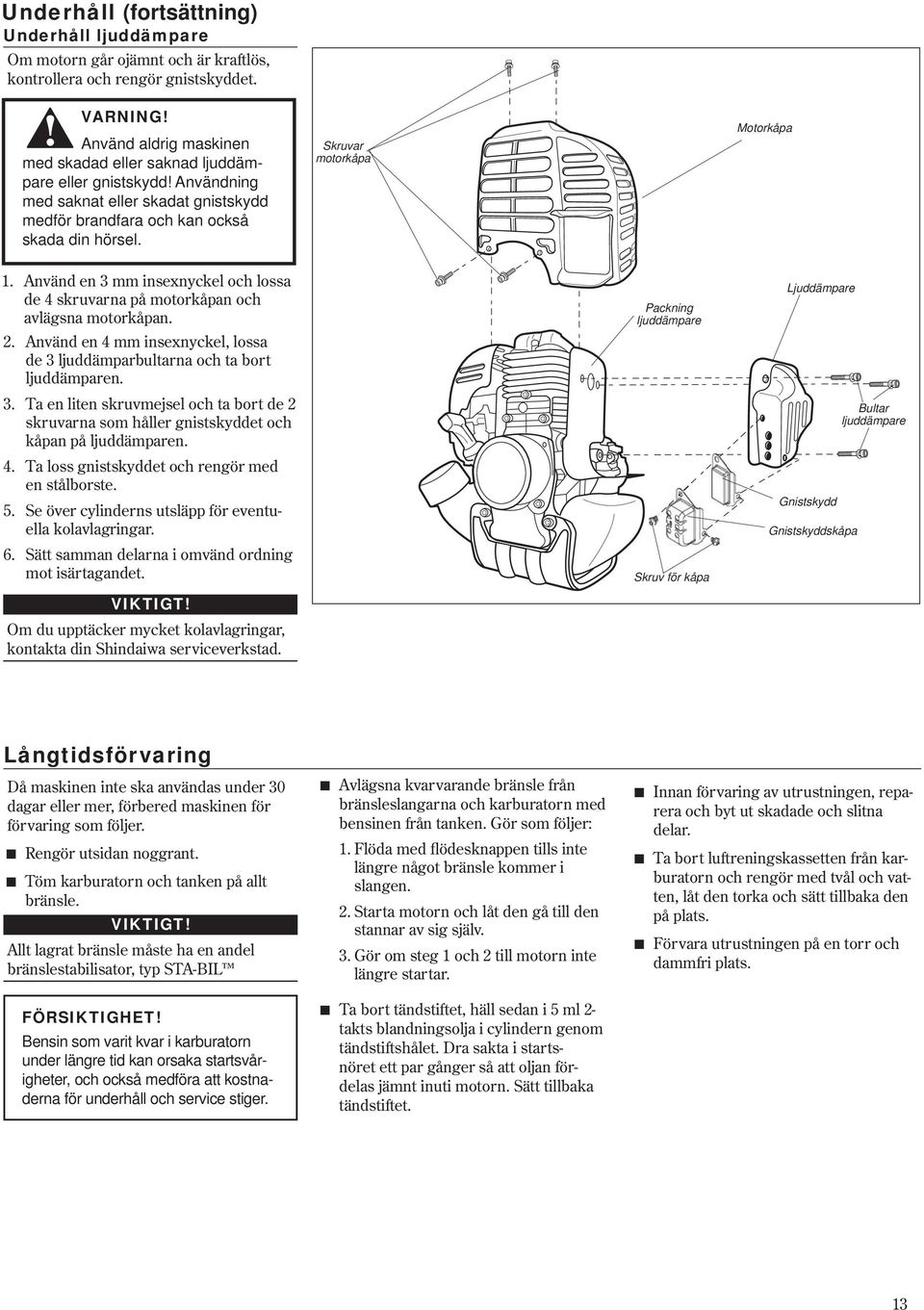

13 Underhåll (fortsättning) Underhåll ljuddämpare Om motorn går ojämnt och är kraftlös, kontrollera och rengör gnistskyddet. Använd aldrig maskinen med skadad eller saknad ljuddämpare eller gnistskydd! Användning med saknat eller skadat gnistskydd medför brandfara och kan också skada din hörsel. Skruvar motorkåpa Motorkåpa 1. Använd en 3 mm insexnyckel och lossa de 4 skruvarna på motorkåpan och avlägsna motorkåpan. 2. Använd en 4 mm insexnyckel, lossa de 3 ljuddämparbultarna och ta bort ljuddämparen. 3. Ta en liten skruvmejsel och ta bort de 2 skruvarna som håller gnistskyddet och kåpan på ljuddämparen. 4. Ta loss gnistskyddet och rengör med en stålborste. 5. Se över cylinderns utsläpp för eventuella kolavlagringar. 6. Sätt samman delarna i omvänd ordning mot isärtagandet. Om du upptäcker mycket kolavlagringar, kontakta din Shindaiwa serviceverkstad. Packning ljuddämpare Skruv för kåpa Ljuddämpare Gnistskydd Gnistskyddskåpa Bultar ljuddämpare Långtidsförvaring Då maskinen inte ska användas under 30 dagar eller mer, förbered maskinen för förvaring som följer. Rengör utsidan noggrant. Töm karburatorn och tanken på allt bränsle. Allt lagrat bränsle måste ha en andel bränslestabilisator, typ STA-BIL FÖRSIKTIGHET! Bensin som varit kvar i karburatorn under längre tid kan orsaka startsvårigheter, och också medföra att kostnaderna för underhåll och service stiger. Avlägsna kvarvarande bränsle från bränsleslangarna och karburatorn med bensinen från tanken. Gör som följer: 1. Flöda med flödesknappen tills inte längre något bränsle kommer i slangen. 2. Starta motorn och låt den gå till den stannar av sig själv. 3. Gör om steg 1 och 2 till motorn inte längre startar. Ta bort tändstiftet, häll sedan i 5 ml 2- takts blandningsolja i cylindern genom tändstiftshålet. Dra sakta i startsnöret ett par gånger så att oljan fördelas jämnt inuti motorn. Sätt tillbaka tändstiftet. Innan förvaring av utrustningen, reparera och byt ut skadade och slitna delar. Ta bort luftreningskassetten från karburatorn och rengör med tvål och vatten, låt den torka och sätt tillbaka den på plats. Förvara utrustningen på en torr och dammfri plats. 13

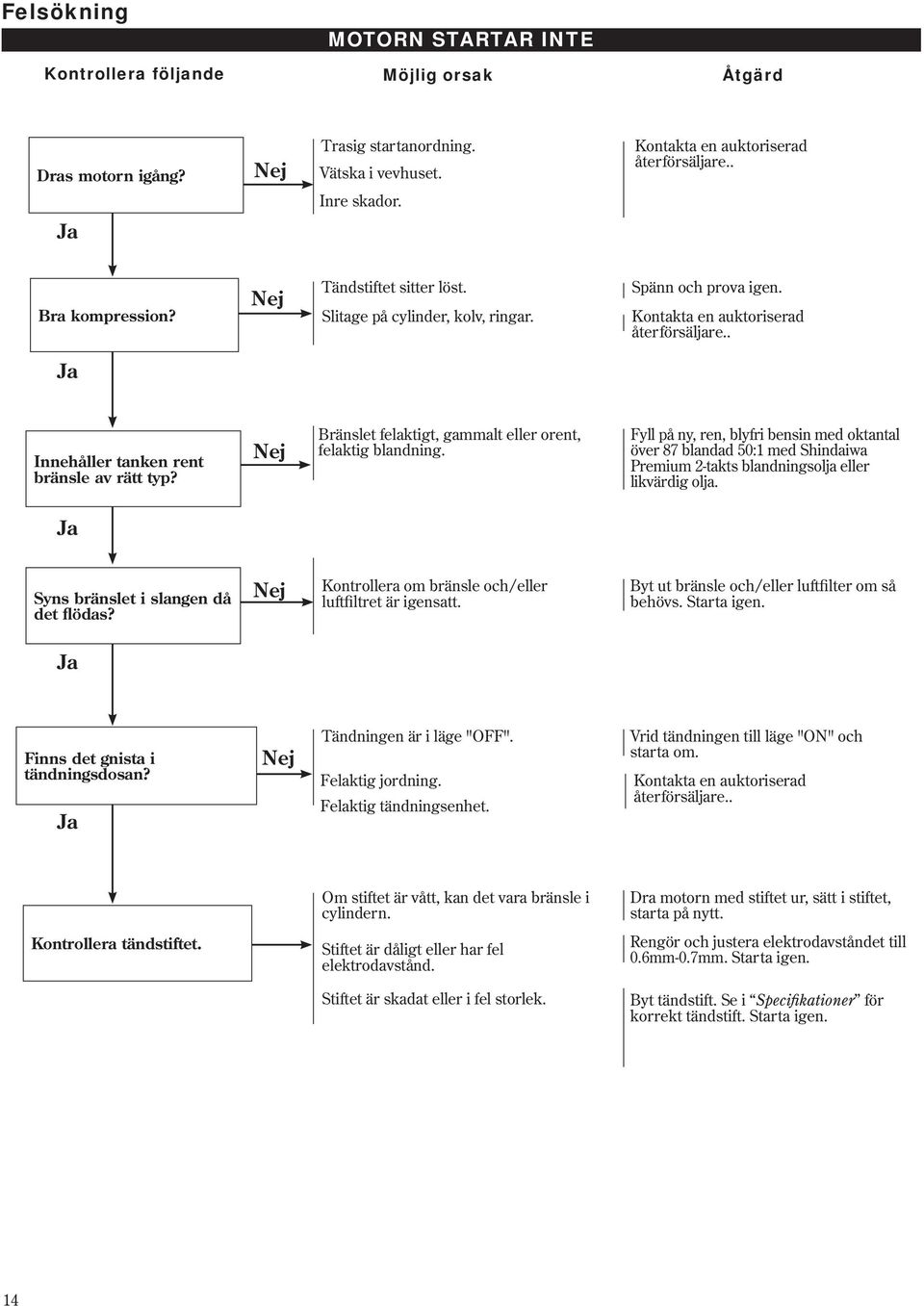

14 Felsökning MOTORN STARTAR INTE Kontrollera följande Möjlig orsak Åtgärd Dras motorn igång? Nej Trasig startanordning. Vätska i vevhuset. Inre skador. Kontakta en auktoriserad återförsäljare.. Ja Bra kompression? Nej Tändstiftet sitter löst. Slitage på cylinder, kolv, ringar. Spänn och prova igen. Kontakta en auktoriserad återförsäljare.. Ja Innehåller tanken rent bränsle av rätt typ? Nej Bränslet felaktigt, gammalt eller orent, felaktig blandning. Fyll på ny, ren, blyfri bensin med oktantal över 87 blandad 50:1 med Shindaiwa Premium 2-takts blandningsolja eller likvärdig olja. Ja Syns bränslet i slangen då det flödas? Nej Kontrollera om bränsle och/eller luftfiltret är igensatt. Byt ut bränsle och/eller luftfilter om så behövs. Starta igen. Ja Finns det gnista i tändningsdosan? Ja Nej Tändningen är i läge "OFF". Felaktig jordning. Felaktig tändningsenhet. Vrid tändningen till läge "ON" och starta om. Kontakta en auktoriserad återförsäljare.. Om stiftet är vått, kan det vara bränsle i cylindern. Dra motorn med stiftet ur, sätt i stiftet, starta på nytt. Kontrollera tändstiftet. Stiftet är dåligt eller har fel elektrodavstånd. Rengör och justera elektrodavståndet till 0.6mm-0.7mm. Starta igen. Stiftet är skadat eller i fel storlek. Byt tändstift. Se i Specifikationer för korrekt tändstift. Starta igen. 14

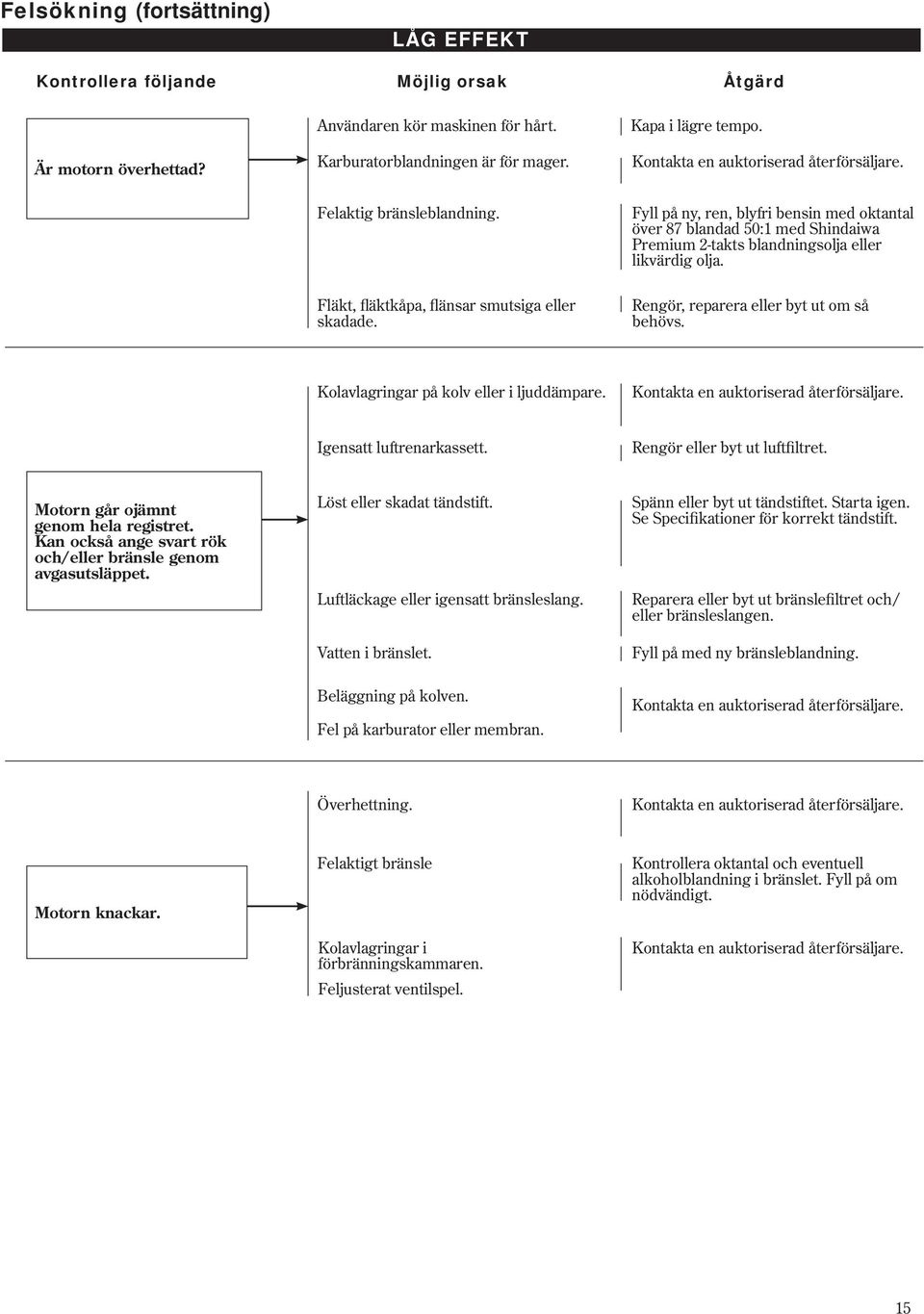

15 Felsökning (fortsättning) LÅG EFFEKT Kontrollera följande Möjlig orsak Åtgärd Är motorn överhettad? Användaren kör maskinen för hårt. Karburatorblandningen är för mager. Kapa i lägre tempo. Kontakta en auktoriserad återförsäljare. Felaktig bränsleblandning. Fyll på ny, ren, blyfri bensin med oktantal över 87 blandad 50:1 med Shindaiwa Premium 2-takts blandningsolja eller likvärdig olja. Fläkt, fläktkåpa, flänsar smutsiga eller skadade. Rengör, reparera eller byt ut om så behövs. Kolavlagringar på kolv eller i ljuddämpare. Kontakta en auktoriserad återförsäljare. Igensatt luftrenarkassett. Rengör eller byt ut luftfiltret. Motorn går ojämnt genom hela registret. Kan också ange svart rök och/eller bränsle genom avgasutsläppet. Löst eller skadat tändstift. Luftläckage eller igensatt bränsleslang. Vatten i bränslet. Spänn eller byt ut tändstiftet. Starta igen. Se Specifikationer för korrekt tändstift. Reparera eller byt ut bränslefiltret och/ eller bränsleslangen. Fyll på med ny bränsleblandning. Beläggning på kolven. Fel på karburator eller membran. Kontakta en auktoriserad återförsäljare. Överhettning. Kontakta en auktoriserad återförsäljare. Motorn knackar. Felaktigt bränsle Kolavlagringar i förbränningskammaren. Feljusterat ventilspel. Kontrollera oktantal och eventuell alkoholblandning i bränslet. Fyll på om nödvändigt. Kontakta en auktoriserad återförsäljare. 15

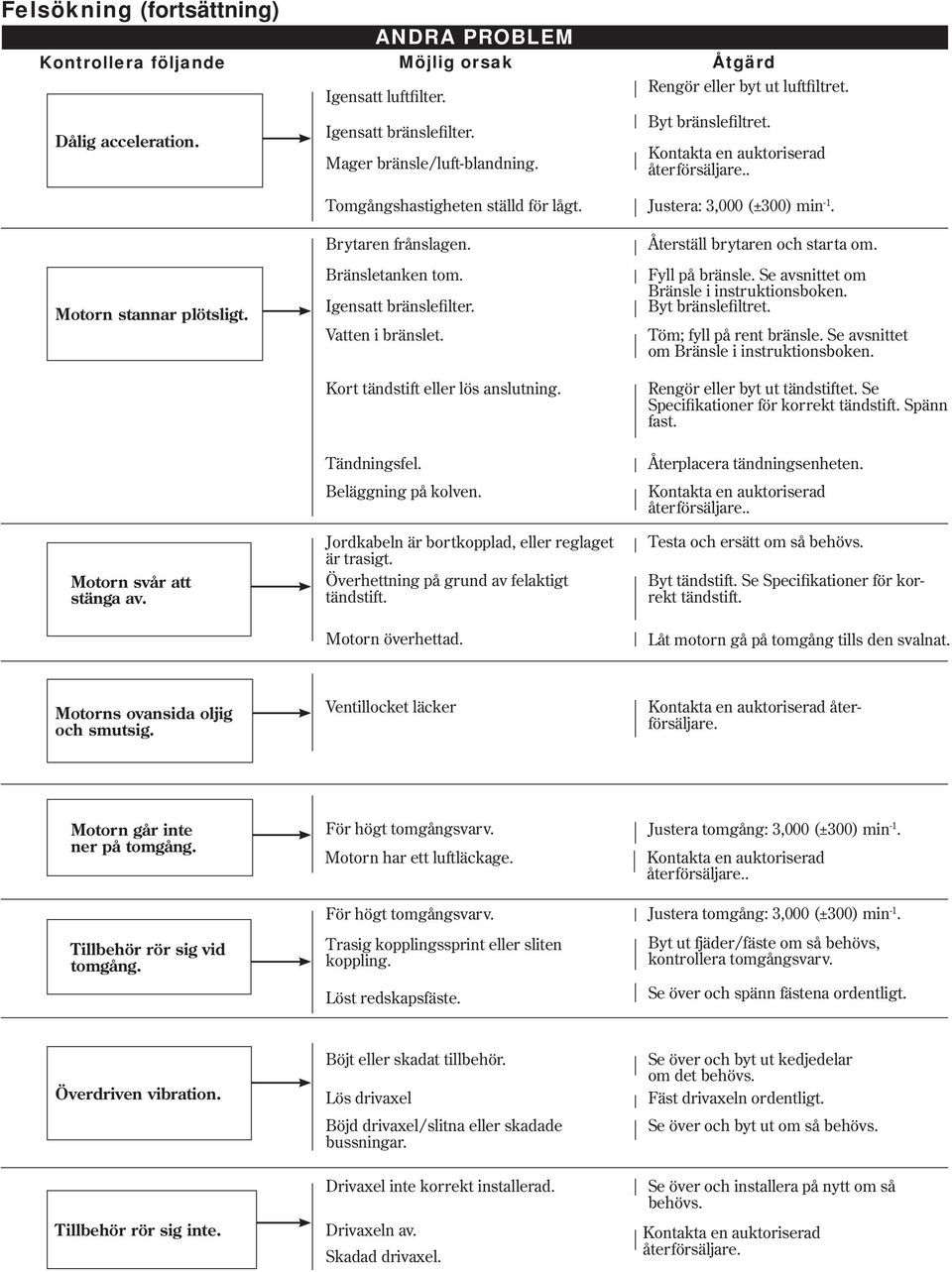

16 Felsökning (fortsättning) ANDRA PROBLEM Kontrollera följande Möjlig orsak Åtgärd Dålig acceleration. Igensatt luftfilter. Igensatt bränslefilter. Mager bränsle/luft-blandning. Rengör eller byt ut luftfiltret. Byt bränslefiltret. Kontakta en auktoriserad återförsäljare.. Motorn stannar plötsligt. Motorn svår att stänga av. Tomgångshastigheten ställd för lågt. Brytaren frånslagen. Bränsletanken tom. Igensatt bränslefilter. Vatten i bränslet. Kort tändstift eller lös anslutning. Tändningsfel. Beläggning på kolven. Jordkabeln är bortkopplad, eller reglaget är trasigt. Överhettning på grund av felaktigt tändstift. Motorn överhettad. Justera: 3,000 (±300) min -1. Återställ brytaren och starta om. Fyll på bränsle. Se avsnittet om Bränsle i instruktionsboken. Byt bränslefiltret. Töm; fyll på rent bränsle. Se avsnittet om Bränsle i instruktionsboken. Rengör eller byt ut tändstiftet. Se Specifikationer för korrekt tändstift. Spänn fast. Återplacera tändningsenheten. Kontakta en auktoriserad återförsäljare.. Testa och ersätt om så behövs. Byt tändstift. Se Specifikationer för korrekt tändstift. Låt motorn gå på tomgång tills den svalnat. Motorns ovansida oljig och smutsig. Ventillocket läcker Kontakta en auktoriserad återförsäljare. Motorn går inte ner på tomgång. För högt tomgångsvarv. Justera tomgång: 3,000 (±300) min -1. Motorn har ett luftläckage. Kontakta en auktoriserad återförsäljare.. Tillbehör rör sig vid tomgång. För högt tomgångsvarv. Trasig kopplingssprint eller sliten koppling. Löst redskapsfäste. Justera tomgång: 3,000 (±300) min -1. Byt ut fjäder/fäste om så behövs, kontrollera tomgångsvarv. Se över och spänn fästena ordentligt. Överdriven vibration. Tillbehör rör sig inte. Böjt eller skadat tillbehör. Lös drivaxel Böjd drivaxel/slitna eller skadade bussningar. Drivaxel inte korrekt installerad. Drivaxeln av. Skadad drivaxel. Se över och byt ut kedjedelar om det behövs. Fäst drivaxeln ordentligt. Se över och byt ut om så behövs. Se över och installera på nytt om så behövs. Kontakta en auktoriserad återförsäljare.

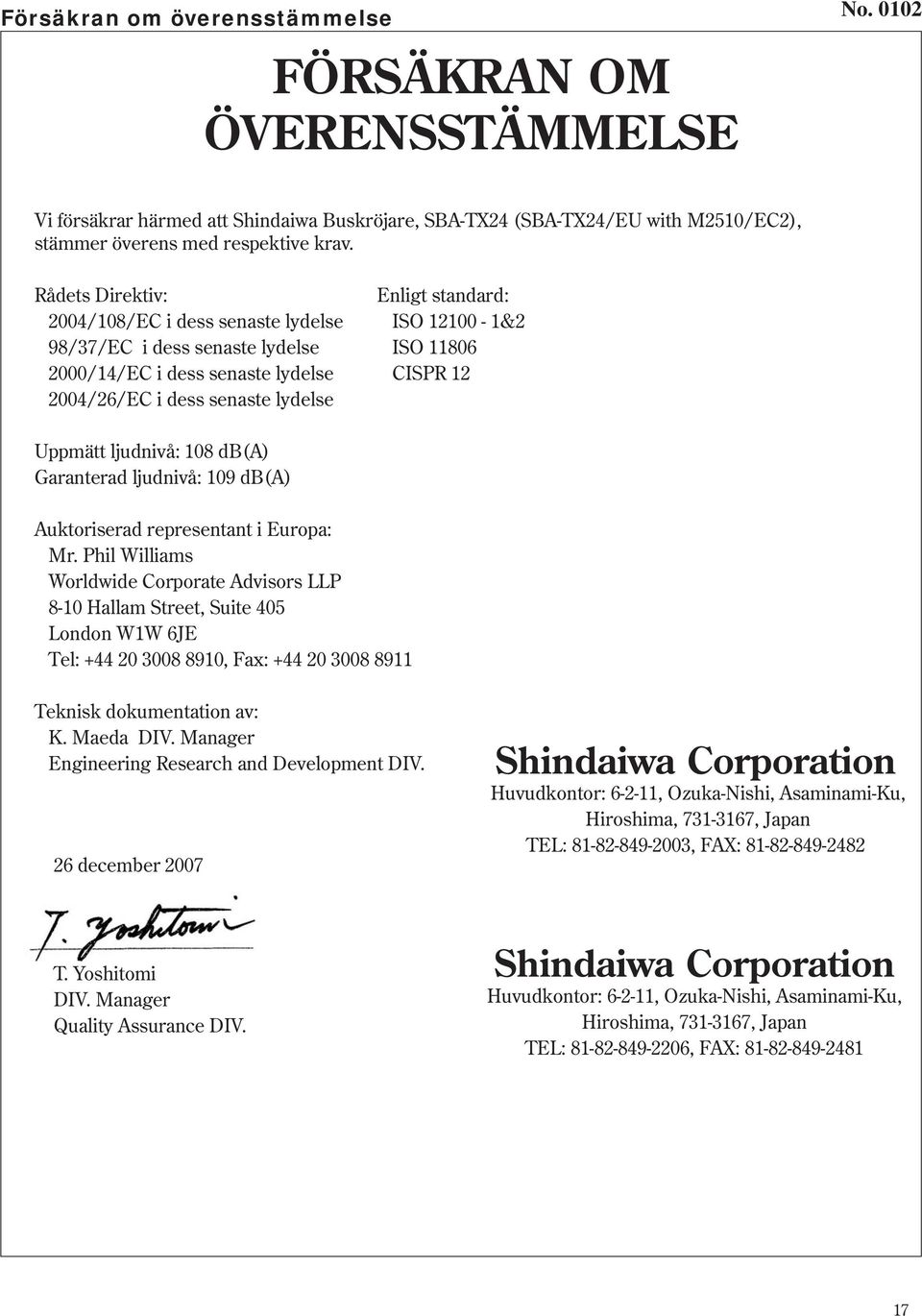

17 Försäkran om överensstämmelse FÖRSÄKRAN OM ÖVERENSSTÄMMELSE No Vi försäkrar härmed att Shindaiwa Buskröjare, SBA-TX24 (SBA-TX24/EU with M2510/EC2), stämmer överens med respektive krav. Rådets Direktiv: Enligt standard: 2004/108/EC i dess senaste lydelse ISO &2 98/37/EC i dess senaste lydelse ISO /14/EC i dess senaste lydelse CISPR /26/EC i dess senaste lydelse Uppmätt ljudnivå: 108 db(a) Garanterad ljudnivå: 109 db(a) Auktoriserad representant i Europa: Mr. Phil Williams Worldwide Corporate Advisors LLP 8-10 Hallam Street, Suite 405 London W1W 6JE Tel: , Fax: Teknisk dokumentation av: K. Maeda DIV. Manager Engineering Research and Development DIV. 26 december 2007 Shindaiwa Corporation Huvudkontor: , Ozuka-Nishi, Asaminami-Ku, Hiroshima, , Japan TEL: , FAX: T. Yoshitomi DIV. Manager Quality Assurance DIV. Shindaiwa Corporation Huvudkontor: , Ozuka-Nishi, Asaminami-Ku, Hiroshima, , Japan TEL: , FAX:

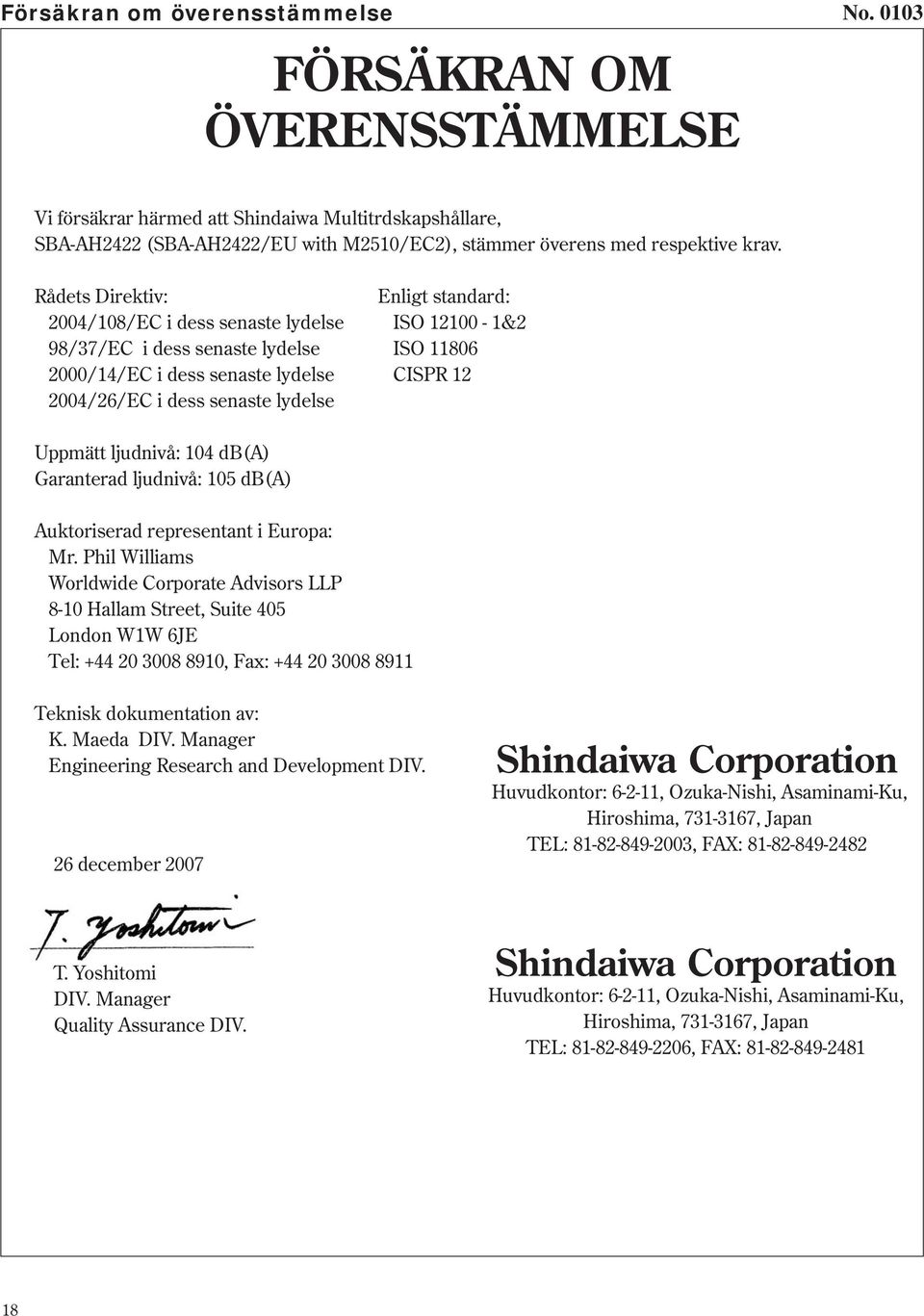

18 Försäkran om överensstämmelse FÖRSÄKRAN OM ÖVERENSSTÄMMELSE No Vi försäkrar härmed att Shindaiwa Multitrdskapshållare, SBA-AH2422 (SBA-AH2422/EU with M2510/EC2), stämmer överens med respektive krav. Rådets Direktiv: Enligt standard: 2004/108/EC i dess senaste lydelse ISO &2 98/37/EC i dess senaste lydelse ISO /14/EC i dess senaste lydelse CISPR /26/EC i dess senaste lydelse Uppmätt ljudnivå: 104 db(a) Garanterad ljudnivå: 105 db(a) Auktoriserad representant i Europa: Mr. Phil Williams Worldwide Corporate Advisors LLP 8-10 Hallam Street, Suite 405 London W1W 6JE Tel: , Fax: Teknisk dokumentation av: K. Maeda DIV. Manager Engineering Research and Development DIV. 26 december 2007 Shindaiwa Corporation Huvudkontor: , Ozuka-Nishi, Asaminami-Ku, Hiroshima, , Japan TEL: , FAX: T. Yoshitomi DIV. Manager Quality Assurance DIV. Shindaiwa Corporation Huvudkontor: , Ozuka-Nishi, Asaminami-Ku, Hiroshima, , Japan TEL: , FAX:
