6 g Due to a constant product improvement programme, the factory reserves the right to modify technical details mentioned in this manual without prior notice. i La casa produttrice si riserva la possibilità di variare caratteristiche e dati del presente manuale in qualunque momento e senza preavviso. f La Maison se réserve la possibilité de changer des caractéristiques et des données de ce manuel à n importe quel moment et sans préavis. C Im Sinne des Fortschritts behält sich der Hersteller das Recht vor, technische Änderungen ohne vorherigen Hinweis durchzuführen. e La firma productora se reserva la posibilidad de cambiar las características y datos del presente manual en cualquier momento y sin previo aviso. h Door konstante produkt ontwikkeling behoud de fabrikant zich het recht voor om rechnische specificaties zoals vermeld in deze handleiding te veranderen zonder biervan vooraf bericht te geven. s Tilverkaren reserverar sig rätten att ändra fakta och uppgifter ur handboken utan förvarning. q Producenten forbeholder sig ret til ændringer, hvad angår karakteristika og data i nærværende instruktion, når som helst og uden varsel. v Jatkuvan tuotteen parannusohjelman tähden valmistaja pidättää oikeuden vaihtaa ilman ennakkovaroitusta tässä ohjekirjasessa mainittuja teknisiä yksityiskohtia. { Produsenten forbeholder seg all rett og mulighet til å forandre tekniske detaljer i denne manualen uten forhåndsvarsel. p A casa productora se reserva a possibilidade de variar características e dados do presente manual em qualquer momento e sen aviso prévio. k Λόγω προγράµµατος συνεχούς βελτίωσης προϊόντων, το εργοστάσιο επιφυλάσσεται του δικαιώµατος να τροποποιεί τις τεχνικές λεπτοµέρειες που αναφέρονται στο εγχειρίδιο αυτό χωρίς προηγούµενη ειδοποίηση. Folyamatos gyártmány felùjítási müsorunk következtében, a gyártó cég fenntartja a jogát ebben a Használati leirt müszaki adatok elözetes értesítés nélküli változtatására.

7 TEKNISKE DATA CARACTÉRISTICAS TECNICAS M ÚSZAKI PARAMÉTEREK DETTE PRODUKTET ER I OVERENSSTEMMELSE MED DE EUROPEISKE NORMER FOR IKKERHET PAA MASKINER SYLINDERVOLUM (cm 3 )... SYLINDERDIAMETER OG SLAG (mm)... MOTOREFFEKT (kw)... HØYESTE HASTGHET (min -1 )... MAKSIMUMSHASTIGHET (min -1 )... MINIMUMHASTIGHET (min -1 )... NETTO VEKT (Kg) (UTEN SVERD OG KJEDE)... DELING (9,525-8,255 mm)... DRIVLENKETYKKELSE (mm)... SVERDLENGDE (cm)... ANTAAL TENNER PÅ TANNHJULET... OLJETANKKAPASITET (cm 3 )... DRIVSTOFFKAPASITET (cm 3 )... HØRSELSRYKK PÅ GRUNN AV LYDEN LpAav (dba) (EN EN 608)... GARANTERT LYDSTYRKENIVÅ LwAav (dba) (ISO EN 608)... MÅLT LYDSTYRKENIVÅ LwAav (dba) (ISO EN 608)... VIBRASJONER (ISO EN 608) (m/s 2 )... ESTE PRODUTO ESTÁ EM COMFORMIDADE COM A DIRETRIZ EUROPÉIA SOBRE A SEGURANÇA DAS MÁQUINAS CILINDRAGEM (cm 3 )... DIÂMETRO x CURSO (mm)... POTÊNCIA (kw)... REGIME DE POTÊNCIA MÁXIMA (min -1 )... VELOCIDADE MAXIMA (min -1 )... VELOCIDADE MINIMA (min -1 )... PESO EM SECO (Kg) (SIN BARRA E CORRENTE)... PASSO CORRENTE (9,525-8,255 mm)... ESPESSURA CORRENTE (mm)... COMPRIMENTO BARRA (cm)... No DE DENTES DO PINHON... CAPACIDADE DEPÓSITO ÓLEO (cm 3 )... CAPACIDADE DEPÓSITO CARBURANTE (cm 3 )... PRESSÃO SONORA AO OUVIDO DO OPERADOR LpAav (dba) (EN EN 608)... NÍVEL POTÊNCIA SONORA GARANTIDA LwAav (dba) (ISO EN 608)... NÍVEL POTÊNCIA SONORA MEDIDA LwAav (dba) (ISO EN 608)... VIBRAÇÕES (ISO EN 608) (m/s 2 )..... (cm 3 )... (mm)... (Kw)... (min -1 )..., (min -1 )... (min -1 )... (Kg) ( )... (9,525-8,255 mm)... (mm)... (cm) (cm 3 ).... (cm 3 )... LpAav (dba) (EN EN 608)... LpAav (dba) (ISO EN 608)... LpAav (dba) (ISO EN 608)... (ISO EN 608) (m/s 2 )... EZ A GYÁRTMÁNY MEGFELEL AZ EUROPAI GÉP BIZTONSÁGI EL ÓÍRÁSNAK LÖKETTÉRFOGAT (cm 3 )... FURAT / LÖKET (mm)... MOTOR TELJESÍTMÉNY (KW)... MAX. FORDULATSZÁM (min -1 )... LEGNAGUOBB TELJESITMENY U ÜZEMELTETÉS (min -1 )... MIN. FORDULATSZÁM (min -1 )... MOTOR SÚLYA (KG) (LÁNC ÉS VEZET OLAP NÉLKÜL)... LÁNCOSZTÁS (9,525-8,255 mm)... LÁNCSZEMEK ER OSSÉGE (mm)... VEZET OLAP MÉRET (cm)... FOGASKERÉK FOGAINAK SZÁMA... OLAJTANK URTARTALOM (cm 3 )... ÜZEMANYAGTANK URTARTALOM (cm 3 )... ÁLLANDÓ HANGSZINT LPAAV (dba) (EN EN 608)... GARANTÁLT HANGTELJESÍTMÉNYSZINT LPAAV (dba) (ISO EN 608)... MÉRT HANGTELJESÍTMÉNYSZINT LPAAV (dba) (ISO EN 608)... VIBRÁCIÓK (ISO EN 608) (m/s 2 )... N x30 41x30 43x32 1,5 1,75 2, ,5 3/8 3/ / ,3 1,3 1,3 35/40/45 40/45 40/45 6 6/7 6/ ,5 8,7 6,9 P x30 41x30 43x32 1,5 1,75 2, ,5 3/8 3/ / ,3 1,3 1,3 35/40/45 40/45 40/45 6 6/7 6/ ,5 8,7 6,9 GR x30 41x30 43x32 1,5 1,75 2, ,5 3/8 3/ / ,3 1,3 1,3 35/40/45 40/45 40/45 6 6/7 6/ ,5 8,7 6,9 H x30 41x30 43x32 1,5 1,75 2, ,5 3/8 3/ / ,3 1,3 1,3 35/40/45 40/45 40/45 6 6/7 6/ ,5 8,7 6,9

8 H SZIMBÓLUM MAGYARÁZAT Gondosan olvassa el a használati útmutatót Viseljen védó öltözetet : 1. ellenó rzött védó szemüveget vagy arcvédó s sisakot 2. ellenó rzött védó sisakot 3. ellenó rzött fülvédó t 4. munkavédelmi kesztyût 5. védó cipó t Tankolás és üzemeltetés közben ne dohányozzon Figyelmeztetés - Figyelem Levegó szelep - FEL (Indítás meleg motor esetén) Levegó szelep - RÉSZBEN FEL ÁLTALÁNOS LEÍRÁS 1 - VEZETÓ LAP 2 - LÁNC 3 - TANKSAPKA 4 - LÁNCOLAJ-TANKSAPKA 5 - LEÁLLÍTÓGOMB 6 - INDÍTÓGOMB 7 - INDÍTÓKAR 8 - ELÜLSÓ FOGANTYÚ 9 - LEVEGÓ SZÚ RÓ FEDÉL 10 - SZIVATÓ 11 - CSAVAROK A PORLASZTÓ BEÁLLÍTÁSÁHOZ 12 - BIZTONSÁGI LÁNCFÉK 13 - VEZETÓ LAPRÖGZÍTÓ ANYÁK 14 - LÁNCFESZÍTÓ CSAVAROK 15 - REZGÉSCSILLAPÍTÓ 16 - HÁTSÓ FOGANTYÚ 17 - GÁZKAR RÖGZÍTÓ 18 - GÁZKAR 19 - LÁNCFÉK FEDÉL 20 - LÁNCFESZÍTÓ CSAVAR / INTENZ 21 - KARMOS ÜTKÖZÓ 22 - GÁZKAR 23 - SZELEP A Levegó szelep - ZÁR (Indítás hideg motor esetén) Fék meghúzva / kioldva Figyelmeztetés Visszacsapás (kick back) Ne fûrészeljen a vezetó lap csúcsával, mert visszacsapáshoz vezethet (kick-back) Soha ne használja a gépet egy kézzel A gépet mindig két kézzel tartsa BIZTONSÁGI ELÓ ÍRÁSOK 1 A gép üzembe helyezése eló tt gondosan olvassa el a használati utasítást. A gép kizárólag a használati utasításban szerepló célra használható. Viseljen megfeleló védó öltözetet : testhez simuló védó öltözetet, biztonságos cipó t, munkavédelmi kesztyú t, védó szemüveget, arcvédó t, védó sisakot és fülvédó t. Viseljen olyan védó sisakot, mely megvédi a felrepüló tárgyaktól. 2 Munka közben mindig két kézzel, és szilárdan tartsa a láncfú részt. Ügyeljen rá, hogy a láncfú rész használatakor stabilan álljon. Ne vágjon fát a géppel, ha nincs megfeleló képzettsége vagy felszereltsége ( heveder, kötél, biztonsági horog, stb. ). Gyó zó djön meg róla, hogy szükség esetén a fú részt ki tudja kapcsolni. Ajánljuk, hogy használat eló tt tanulmányozza a láncfú rész megfeleló és biztonságos használatát. Ne dolgozzon a géppel ha fáradt, vagy ha gyógyszer, kábítószer, ill. alkoholos befolyásoltság alatt áll, mely által csökkenhet látása, illetve ítéló képessége. A gép hosszabb használata vibrációs hatásnak teszi ki a használót, mely a fehér ujj szindrómát okozhatja, mely a kéz fogó képességét csökkentheti, és bódultságot okozhat. Azok, akik rendszeresen használják a gépet, megfeleló kontroll alatt tartsák kezüket és ujjaikat. Ha az eló bb említett szindróma felmerül, haladéktalanul keressen fel egy orvost. Az ujjai mozgatásával ügyeljen a megfeleló vérkeringésre. B 64

9 H 3 Soha ne szállítsa a láncfú részt járó motorral. Még rövid ideig tartó szállításkor is tegye fel a láncvédó t a láncra, és úgy szállítsa a gépet, hogy a vezetó lap hátrafelé mutasson. Ha a láncfú részt jármú vel szállítja, helyezze stabil állásba, hogy elkerülje az üzemanyag kifolyását. 4 Soha ne kezdjen a vezetó lap végével vágni, hogy elkerülje a veszélyes felcsapásokat. Mieló tt a lánccal megérinti a fát, várja meg, míg a motor eléri a maximum fordulatszámot. Ellenó rizze, hogy a vezetó lap vége és a lánc nem érintkezik esetlegesen más ággal, törmelékkel vagy kemény tárgyakkal. Gyó zó djön meg róla, hogy a lánc elég éles és feszes. A teljes biztonság és hosszú élettartam biztosítása érdekében csak eredeti alkatrészeket és tartozékokat használjon. Ajánljuk, hogy a kijelölt szakszervízzel rendszeresen ellenó riztesse, illetve szükség esetén javíttassa a láncfú részt. Vágás közben tartsa a gépet vállmagasságban. 5 Ne dolgozzon a láncfú résszel nyílt láng vagy benzin közelében. Csak nyitott, jól szelló zó környezetben használja a gépet. Az üzemanyag beöntése után mindig szárítsa fel a kiömlött üzemanyag-keveréket. Soha ne indítsa el a gépet azon a helyen, ahol az üzemanyagot beöntötte. 6 Az embereket és állatokat tartsa távol a munkavégzés helyétó l, legalább 10 méterre, vagy a vágandó fa hosszúságának kétszeresére. Szükség esetén használjon jelzó fényt, hogy az esetleg jelenlévó személyeket biztonságos távolságban tartsa. A munkavégzés helyén ellenó rizze az esetleges veszélyeket, mint például : utakat, ösvényeket, elektromos vezetékeket, veszélyes állapotú fákat, stb. Ne használja a láncfú részt, ha a láncfék hibás. Ne érintse meg a láncot, még akkor se, ha áll, amikor a gép mú ködik. Gyó zó djön meg róla, hogy van valaki, aki egy esetleges baleset során Önt meghallja. Ajánljuk tehát, hogy távolra esó helyen történó munkavégzéskor mindig legyen Önnél egy segélyhívó, és gyó zó djön meg róla, hogy valaki ismeri a pozícióját. Ne hagyja soha ó rizetlenül bekapcsolt gépét. AJÁNLJUK, HOGY MINDIG EREDETI TARTOZÉKOKAT ÉS ALKATRÉSZEKET HASZNÁLJON. LÁNC ÉS VEZETÓ LAP ÖSSZESZERELÉS - INTENZ Mieló tt bármilyen munkát végezne a láncon vagy vezetó lapon, gyó zó djön meg róla, hogy a motor ki van kapcsolva. A lánc felszerelésekor vagy beállításakor viseljen védó kesztyût. 1 Gyó zó djön meg róla, hogy a láncfékkar A állásban áll. Távolítsa el az oldalsó részt a B anyák segítségével. 2 Forgassa a D beállítócsavart az óramutató járásával ellenkezó irányba, és húzza teljesen hátra. 3 Helyezze a láncot a vezetó lap köré, ügyelve a lánc megfeleló irányára (P). 4 Helyezze a láncot a fogakra. Állítsa be a úgy a vezetó lapot, hogy az alsó lyuk (F) a beállítócsavar (G) fölött helyezkedjen el (lásd kép). 5 Tegye vissza az oldalsó fedelet. Ügyeljen a távolságtartó korrekt illesztésére. C 6 Tegye vissza az oldalsó részt. Húzza meg kézzel az anyákat (B). Állítsa be a D csavar segítségével úgy a feszességet, hogy a lánc felemelésekor egy láncszemet könnyen ki lehessen emelni. A feszesség akkor megfeleló, ha a lánc szabadon fut a vezetó lapon. Emelje fel a vezetó lapot, és húzza meg a mellékelt kulccsal az anyákat. INTENZ Forgassa a (I) beállítócsavart az óramutató járásával ellenkezó irányba, és húzza teljesen hátra. Helyezze a láncot a vezetó lap köré, ügyelve a lánc megfeleló irányára (P). Tegye vissza az oldalsó részt. Húzza meg kézzel az anyákat (B). Állítsa be a (I) csavar segítségével úgy a feszességet, hogy a lánc felemelésekor egy láncszemet könnyen ki lehessen emelni. A feszesség akkor megfeleló, ha a lánc szabadon fut a vezetó lapon. Emelje fel a vezetó lapot, és húzza meg a mellékelt kulccsal az anyákat. ÜZEMANYAG KEVERÉK FIGYELEM! A készülék kétütemű motorral van felszerelve, amely benzin és kétütemű motorok számára előállított olaj keverékével működik. Fontos, hogy az olaj részarányát megmérjük, hogy biztosak lehessünk abban, hogy helyes lesz a keverék. Kis mennyiségű üzemanyag keverésénél már kis eltérések is drasztikus módon befolyásolják a keverék összetételét. Használjon jó minőségű ólommentes benzint. A legalacsonyabb ajánlott oktánszám: 95. Kétütemű motorolaj A legjobb eredmény érdekében használjon HUSQVARNA, vagy PARTNER kétütemű motorolajat, amelyet speciálisan erre a célra fejlesztettek ki. A keverék aránya 1:50 (2%). McCulloch kétütemű motorolaj esetén a keverési arány 1:40 (2,5%). Ha nem jut hozzá az előbb említett olajokhoz, akkor valamilyen más, jó minőségű, kétütemmű léghűtéses motorok számára gyártott olajat használjon /AGIP 2T, SHELL 2T, CAR- RIER SPRINT 2T, ARAL 2T/. A keverési arány ebben az esetben 1:25 (4%). Soha ne használjon kétütemı, vízhıtéses motorokhoz gyártott ún. csónakmotorolajat! Soha ne használjon négyütemı motorokhoz használatos olajat! Benzin Olaj Olaj literben literben literben 2% (1:50) 4% (1:25) 5 0,10 0, ,20 0, ,30 0, ,40 0,80 D 65

10 H A keverék A tiszta benzint és az olajat mindig tiszta, benzin számára jóváhagyott tartályban keverje. Kezdje mindig a szükséges benzinmennyiség felével. Töltse ehhez hozzá a teljes olajmennyiséget. Keverje (rázza) össze az üzemanyagkeveréket. Töltse hozzá a benzin hátralevő részét. Alaposan rázza össze az üzemanyagkeveréket! Ne tárolja egy hónapnál tovább az üzemanyagot! Ha a fűrészt hosszabb ideig nem használja, akkor ki kell üríteni és kitisztítani az üzemanyagtartályt. A MOTOR INDÍTÁSA ÉS LEÁLLÍTÁSA FONTOS Soha ne indítsa el a fú részt anélkül, hogy a vezetó lapot és a láncot megfeleló en felszerelte. Tartsa távol a fú részt az üzemanyagtöltó helytó l. A gépet eló re mutató vezetó lappal egy sima, stabil alapzatra fektesse. INDÍTÁS HIDEG MOTOR ESETÉN 1 Gyó zó djön meg róla, hogy a láncfék ki van kapcsolva oly módon, hogy az L kart az elülsó fogantyú irányába húzza. Állítsa a STOP gombot START állásba. 2 Állítsa a levegó kart zárt állásba. A (D) gomb megnyomásával kapcsolja be a nyomáscsökkentó t, ha van ilyen a gépen. 3 Nyomja meg a gázkarrögzító t (S). Nyomja meg a gázkart (G), majd az eló gázt (P). 4 Tartsa a képen látható módon a fú részt, és húzza a berántózsinórt mindaddig, míg a motor kis idó re beindul. Ügyeljen a láncmozgásra! 5 Állítsa a levegó kart nyitott állásba. A (D) gomb megnyomásával kapcsolja be a nyomáscsökkentó t, ha van ilyen a gépen. Húzza a berántózsinórt mindaddig, míg a motor be nem ugrik. Járassa a motort legalább 10 másodpercig, hogy jobb vágási teljesítményt érjen el. Kapcsolja ki a biztonsági kapcsolót, miközben meghúzza a gázkart. Ha a motor nem ugrik be, kezdje eló röl az utasításokat. A gép kikapcsolásakor állítsa a STOP gombot STOP állásba. 6 Hosszabb, nagy teljesítményú használat után ajánljuk, hogy a motort kikapcsolás eló tt járassa még néhány másodpercig alacsony fordulatszámon. Tartsa feszesen a gépet, nyomja be (D) gombot, és húzza meg a berántó zsinórt. INDÍTÁS MELEG MOTOR ESETEN TANKOLÁS UTÁN Ha teljesen üres az üzemanyagtank, töltse fel, és úgy indítsa el a gépet, ahogy azt a hideg motor esetében leírtuk. FÛRÉSZELÉS FONTOS Fú részelés eló tt gondosan olvassa el a biztonsági eló írásokat. FADÖNTÉS - Gyó zó djön meg róla, hogy a munkaterületen illetéktelen személyek vagy állatok nem tartózkodnak. E F - Határozza meg eló re a fa dó lési irányát, és tervezze meg az esetleges meneküló útvonalat a fatörzs dó lésirányával ellenkezó irányba. - Eró s szélben ne döntsön ki fát. 1 Távolítsa el a fatörzs mellett és alatt található ágakat, köveket és egyéb tárgyakat, melyek a láncot károsíthatják. Ha a fatörzs aljánál nagy gyökerek találhatóak, eló ször ezeket fú részelje le, mieló tt elkezdi a fa kidöntését (lásd kép). 2 A) Vágjon ki egy 45 fokos éket (A) a rönk oldalából, a rönkátméró (D) 1/3 részét, amerre a fának dó lnie kell. Utána vágjon 5 cm -t az ék felett a másik oldalról (B). Ügyeljen arra, hogy ne fú részelje a rönköt keresztül, hanem maradjon egy rész, mely mint egy csukló tartja a fát dó léskor (C). B) Vágjon éket annak érdekében, hogy a dó lés idejét és irányát meg tudja határozni és ellenó rizni. 3 Amint a fa dó lni kezd, hagyja el a helyszínt a megtervezett útvonalon. KIDÓ LT FATÖRZS DARABOLÁSA 4 A) Vastagabb ágak levágása: az ágak levágása és összedarabolása közben állítsa a fatörzset a legeró sebb ágára, hogy jól meg legyen támasztva. B) Egyik végén alátámasztott fatörzs darabolása: eló ször vágja a vezetó lap felsó részével (A) alulról a fatörzset az egyik oldalán a vastagság 1/3-ig. Vágja a másik oldalról keresztül a fát úgy, hogy a két vágás találkozzon (B). Így elkerülheti a fa elhasadását vagy törését. C) Mindkét oldalon alátámasztott fatörzs vágása: eló ször vágja a fatörzset az egyik oldalán az átméró 1/3- ig (A). Vágja a másik oldalról keresztül a fát úgy, hogy a két vágás találkozzon (B). Így elkerülheti, hogy vágáskor a törzs blokkolja a láncot. D) Ha a fa teljes hosszában alá van támasztva, vágja felülró l, ügyelve arra, hogy a lánc ne érjen a talajhoz. PORLASZTÓ BEÁLLÍTÁS FONTOS Ajánljuk, hogy a beállítást a kijelölt szakszervízzel végeztesse el. A mú veletet három csavarral kell elvégezni : L csavar : üresjáratban és gyorsulásnál szabályozza az üzemanyagot. Beállítása: óvatosan csavarja az óramutató járásával megegyezó irányba ütközésig, majd ellenkezó irányba 1-1 1/4 fordulatot. Ha a motor nem gyorsul, csavarja ki a csavart, és húzza meg további 1/8 fordulattal, hogy az üzemanyagszint megnövekedjen. H csavar: a legmagasabb fordulatszámnál szabályozza az üzemanyagot. Beállítása: óvatosan csavarja az óramutató járásával megegyezó irányba ütközésig, majd ellenkezó irányba 3/4-1 fordulatot. Ha a motor a megfeleló nél nagyobb fordulatszámon fut, húzza meg a csavart további 1/8 fordulattal, hogy az üzemanyagszint megnövekedjen. A helyes beállítás egy-másfél fordulat között található. G 66

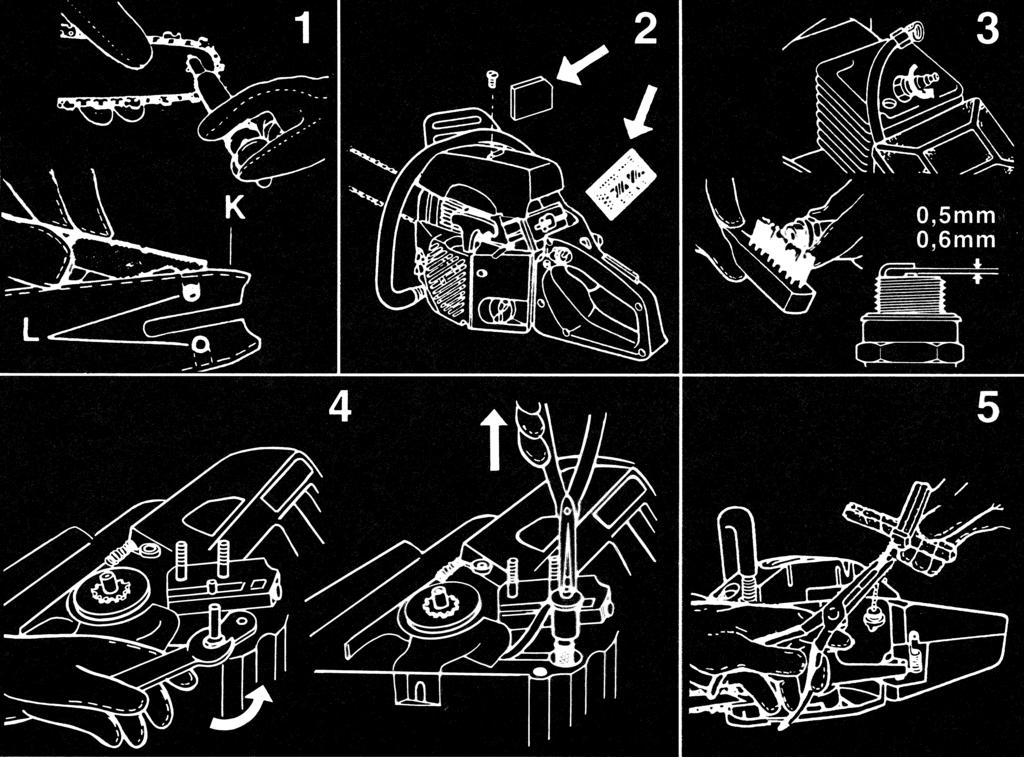

11 H I csavar: mechanikusan szabályozza a fojtószelepet oly módon, hogy enyhén nyitva tartja, így szabályozva az üresjáratot (2.800 min -1 ). FIGYELEM: üresjáratban a magas fordulatszám a lánc mozgását idézheti eló. A porlasztót gyártáskor normál használatra beállítják. Amennyiben jelentó s változás észlelhetó a beállított viszonyokban, kötelezó egy utólagos porlasztó-beállítás. Ezért kérjük, forduljon a helyi kijelölt szakszervízhez, aki Önnek megfeleló segítséget nyújt, és rendelkezik a helyes szerszámokkal. RENDSZERES KARBANTARTÁS Mieló tt bármilyen karbantartási munkához kezd, gyó zó djön meg róla, hogy a motor ki van kapcsolva. LÁNC: rendszeresen ellenó rizze a feszességet. Egy új lánc naponta elveszítheti feszességét. Csavarja ki az anyákat. Húzza meg a láncot (lásd Összeszerelés fejezet). Csavarja vissza az anyákat. 1 VEZETÓ LAP Gondosan tisztítsa meg a hornyokat (K) és a nyílásokat (L) az olajszint miatt. Kenje meg a forgatócsillagokat csapágyzsírral, fordítsa meg, és ismételje meg a mú veletet. Rendszeresen forgassa a vezetó lapot, hogy egyenletesen használódjon el. 2 LEVEGÓ SZÚ RÓ Egy eltömó dött szú ró megváltoztathatja a levegó és benzin összeállítását, mely csökkenti a teljesítményt, és növeli az üzemanyag-fogyasztást. Elsó ként távolítsa el a levegó szú ró fedelet. Mossa ki a szú ró t benzinnel (ne használjon ehhez kétütemú keveréket). Óvatosan levegó nyomás segítségével is megtisztíthatja a szú ró t. Cserélje ki a szú ró t, ha károsult, vagy ha a szú ró pereme nem tömít kifogástalanul a fedéllel. 3 GYÚJTÓGYERTYA 30 óránként távolítsa el a gyújtógyertyát, tisztítsa meg, és ellenó rizze a hézagot (0,5 0,6 mm). 100 munkaóránként, vagy ha eró sen rásült, cserélje ki a gyertyát. Ha szokatlanul eró s rásülést lép fel, ellenó rizze a porlasztó beállítását és az olaj-benzin keverék százalékos arányát. Gyó zó djön meg arról is, hogy az olaj elsó osztályú minó ség. 4 OLAJSZÚ RÓ Az olajszú ró a porcsó végén, az olajtartályban található. Tisztításkor vagy csere esetén a szú ró t az olajtartály beöntó nyílásán keresztül kell kihúzni. Használjon egy fém kampót vagy egy hosszú nyelú fogót. Ha az olajtartályba szennyezó dés kerül, töltse fel petróleummal vagy benzinnel, és jól rázza fel. Utána öntse ki, és töltse fel friss láncolajjal. Soha ne használjon fáradt olajat. H 5 ÜZEMANYAGSZÚ RÓ A szú ró kicserélésekor távolítsa el a tanksapkát, és vegye ki egy fém kampó vagy egy hosszú nyelú fogó segítségével. A képen látható módon cserélje ki a szú ró t, és tegye vissza. Ajánljuk, hogy legalább évente egyszer cserélje ki az üzemanyagszú ró t. LÁNCFÉK FIGYELEM: ne szedje szét, illetve ne manipulálja a biztonsági láncfék mechanizmusát. Hibás mú ködés vagy bizonyos részek kicserélése esetén forduljon kizárólag a kijelölt szakszervízhez. Rendszeresen tisztítsa meg a láncfék mechanizmusát (anélkül, hogy szétszedné), és optikailag ellenó rizze a szalag elhasználódását. Annak érdekében, hogy a motor túlmelegedését elkerülje, rendszeresen távolítsa el a fú részró l a port és a fadarabokat. Ez különösen érvényes a motorház hú tó bordázatára. Ha hosszabb ideig nem használta gépét, ürítse ki a tankból az üzemanyagot, és indítsa be a motort, hogy a maradék benzin elhasználódjon. LÁNCFÉK ELLENÓ RZÉSE Az Ön láncfûrésze egy biztonsági láncfékkel van szerelve, mely egy esetleges visszacsapáskor a láncot ezredmádospercek alatt leállítja. A láncfék nem nyújt teljes védelmet, ha a gép a szükséges eló vigyázatosság és karbantartás nélkül mú ködteti. A láncfék (A) visszacsapáskor automatikusan bekapcsol. A láncfék kézzel is beállítható a fékkar eló re húzásával. A kézi fékezés viszont csak a legalacsonyabb motorteljesítménynél és csak rövid ideig ajánlatos. Minden használat eló tt próbálja ki a láncféket. Végezze ezt el üres járatú motornál, és kapcsolja be a féket (lásd lent). Minden indítás eló tt oldja ki a féket. A visszacsapást (a fú rész felfelé történó impulzusa) a lánc és a veszélyes területen lévó fa vagy egyéb tárgy találkozása okozhatja (lásd kép). Ez a visszacsapás egy hátrafelé irányuló reakciót vált ki, mely a gép feletti kontroll elvesztéséhez vezethet. Ezért soha ne kezdjen a lánccal ilyen szögben vágni. Mindig két kézzel tartsa a fú részt. A féket úgy kapcsolhatja be, hogy a bal kezével mú ködteti a kart. LÁNCFÉK MÚ KÖDÉSÉNEK ELLENÓ RZÉSE: 1 A láncfék (A) akkor kapcsol be, ha a fékkart hátra húzza, és az bekattan (a lánc mozog). 2 A láncfék (A) akkor kapcsol be, ha a fékkart eló re tolja (a lánc leáll). A fékkarnak minden esetben be kell kattannia. Ha ehhez szokatlan eró re van szükség, vagy a kar egyik állásba se mozgatható, NE HASZNÁLJA A GÉPET. Azonnal vigye a kijelölt szakszervízhez. 3 LÁNCFESZÍTÓ CSAVAR Az Ön gépe láncfeszító csavarral van szerelve. Ha a lánc elmozdul vagy leugrik a vezetó lapról, ez a csavar megállítja a visszafelé irányuló mozgását. Semmilyen esetben ne távolítsa el. I 67

12 H LÁNCÉLEZÉS 1 Az élezést egy félgömbreszeló segítségével végezheti el : LÁNC RESZELÓ MP 370 GLX 5/32 PM 320 GX 3/16 A lánc típusának meghatározásához olvassa le a fogak oldalán lévó szériaszámot a vezetó lapról. Ügyeljen, hogy a lánc megfeleló feszességú legyen, és hogy a láncfék ki legyen oldva. Egy megfeleló reszeló tartó nagy segítség. 2 Tartsa be a reszeló szöget: vízszintesen kb. 35 % (a reszeló tartóba be van gravírozva) 30-35, függó legesen kb , úgy, hogy a reszeló csúcsa a lánctól épphogy 60- kal kiemelkedjen. L 3 Mindig vízszintesen mozgassa a reszeló t, belülró l kifelé. Kifelé eró teljesen mozgassa a reszeló t, befelé pedig lehetó leg ne érjen hozzá. 4 Annak érdekében, hogy a pontos vágószöget betartsa, ajánljuk, úgy tartsa a reszeló t, hogy vízszintesen a felsó vágórésztó l 0,5 mm -rel kiemelkedjen. 5 VÁGÁSI-MÉLYSÉGSZABÁLYZÓ A lánc néhány élezése után ellenó rizni kell a vágási-mélységszabályzót. A megfeleló magasság a felsó vágórészt alatt 0,65 mm -re található. Ellenó rizze a magasságot hiteles méró eszközzel, és reszelje le a kiálló részeket. Végezetül kerekítse le a reszeló vel a mélységszabályzó elülsó részét (D). HIBAKERESÉS A motor nem ugrik be A motor beugrik, A gép beugrik, A motor rendszertelenül de rendszertelenül jár de rosszul vág jár vagy veszít erejébó l Ellenó rizze, hogy a STOP kapcsoló az I pozícióban áll -e. 68 Ellenó rizze, hogy a tank min. 25 % -ig tele van -e. Ellenó rizze, hogy a levegó szú ró tiszta -e. Vegye ki a gyújtógyertyát, tisztítsa meg, és tegye vissza. Adott esetben cserélje ki. A porlasztócsavarokat ellenó rizze, esetleg állítsa be. Cserélje ki az üzemanyagszú ró t. Forduljon a szervízhez. Pontosan tanulmányozza a vágóeszközök felszerelését. Ellenó rizze, hogy a lánc éles -e. Más esetben forduljon a szakszervízhez. Ha a motor még mindig nem jár megfeleló en, forduljon a kijelölt szakszervízhez.

13 A EC Declaration of conformity In accordance with the EC Machine Directive (98/37/CEE), 93/68/EEC (CE Marking Directive) & 89/336/EEC (Directive on electromagnetic compatibility) Directive 2000/14/CEE (Annex V). The undersigned, Fausto Parazzini, authorised by E.O.P.I., declares that the petrol-driven chainsaw: MS38E, MS40E, MS46E serial number as above, with chain bar of cutting length 35/40/45 cm, manufactured by E.O.P.I., Via Como 72, Valmadrera (LC), Italia, conform to the machine that was the object of the EC type testing in accordance with Annex VI of the Machine Directive. The EC type examination was conducted by Marchio di Qualità (IMQ), Via Quintiliano 43, Milano (Italia), EC type examination certificate no. IMQ AQ 024DM, IMQ AQ 025DM, IMQ AQ 026DM. This type testing established that the machine conforms to the essential health and safety requirements of the EC Machinery Directive. C EU-Erklärung der Übereinstimmung Gemaß der Maschinendirektive der 98/37/CEE (Maschinen-richtlinie), 93/68/CEE (CE Kennzeichnungsrichtlinie) & 89/336/CEE (EMV Richtlinie) entsprechen, Richtlinie 2000/14/CEE (Anhang V). Der Unterzeichnete Fausto Parazzini, bevollmächtigt durch E.O.P.I., erklärt daß die Kettensägen mit Benzinmotor: MS38E, MS40E, MS46E Seriennummer wie oben angegeben, Kettenstange mit Schneidlänge von 35/40/45 cm, hergestellt durch E.O.P.I., Via Como 72, Valmadrera (LC), Italia, der Maschine entsprechen, die Gegenstand der EG-Typenprüfung gemäß Anhang VI der Maschinendirektive war. Die EG-Typenkontrolle wurde durchgeführt von Marchio di Qualità (IMQ), Via Quintiliano 43, Milano (Italia), Bescheinigung der EG-Typenkontrolle Nr. IMQ AQ 024DM, IMQ AQ 025DM, IMQ AQ 026DM. Diese Typenprüfung hat ergeben, daß die Maschine den grundlegenden Gesundheits - und Sicherheitsbestimmungen der EG-Maschinendirektive entspricht. E Declaracion de cumplimiento de la directriz de la UE En cumplimiento con la Directiva sobre Maquinaria de la UE (98/37/CEE), 93/68/CEE (Directiva sobre Marcas de la CE) & 89/336/CEE (Directiva sobre Compatibilidad Electro Magnética ) Directiva 2000/14/CEE (Anexo V) El abajo firmante Fausto Parazzini, autorizado por E.O.P.I., declara que las motosierras de gasolina: MS38E, MS40E, MS46E con número de serie indicado anteriormente con barra portacadena de longitud de corte de 35/40/45 cm, fabricadas por E.O.P.I., Via Como 72, Valmadrera (LC), Italia, cumplen con las especificaciones de la máquina objeto de la prueba de la UE conforme al Anexo VI de la Directiva sobre Maquinaria. La prueba realizada por la UE se llevó a cabo en Marchio di Qualità (IMQ), Via Quintiliano 43, Milano (Italia), certificado de tipo de prueba de la UE No. IMQ AQ 024DM, IMQ AQ 025DM, IMQ AQ 026DM. Esta clase de prueba establece que la máquina cumple con las normativas imprescindibles sobre sanidad y seguridad de la Directriz de la UE sobre Maquinaria. B Déclaration de conformité Européenne En accord avec la directive européenne (98/37/CEE), 93/68/CEE (Directive Marquage CE) & 89/336/CEE (Directive EMC) Directive 2000/14/CEE (Annexe V). Le soussigné Fausto Parazzini, dûment mandaté par E.O.P.I., déclare que, les tronçonneuses thermiques: MS38E, MS40E, MS46E dont le numéro de série est cité ci-dessus équipées d un guide chaîne de 35/40/45 cm de longueur, fabriquées par E.O.P.I., Via Como 72, Valmadrera (LC), Italia, sont identiques à la machine soumise aux tests européens en accord avec l annexe VI de la directive ci-dessus. Les tests ont été effectués par Marchio di Qualità (IMQ), Via Quintiliano 43, Milano (Italia), certificat de tests européens numéro IMQ AQ 024DM, IMQ AQ 025DM, IMQ AQ 026DM. Ces tests ont établi que la machìne est conforme aux recommandations d hygiène et de sécurité de la directive européenne ci-dessus. G Declaração de conformidade da CE De acordo com a Directive de Máquinas (98/37/CEE), 93/68/CEE (Directiva de Marcação CE) e 89/336/CEE (Directiva de Compatibilidade Electromagnética) Directiva 2000/14/CEE (Apêndice V) O abaixo assinado Fausto Parazzini, autorizado por E.O.P.I., declara que: as serras mecänícas a gasolina: MS38E, MS40E, MS46E com número de série acima indicado com uma barra de corrente com o comprimento de corte de 35/40/45 cm, fabricada por E.O.P.I., Via Como 72, Valmadrera (LC), Italia, estäo em conformidade com a máquina que foi submetida ao ensaio tipo da CE de acordo com o Anexo VI da Directiva de Máquinas. A inspecção tipo da CE foi efectuada por Marchio di Qualità (IMQ), Via Quintiliano 43, Milano (Italia), No. de certificado de inspecção tipo da CE no. IMQ AQ 024DM, IMQ AQ 025DM, IMQ AQ 026DM. Este ensaio tipo constata que a máquina esta em conformidade com os requisitos mínimos de Saude e Segurança de Directiva de Máquinas da CE. D Dichiarazione di conformità CE In accordo con la Direttiva Macchine CE (98/37/CEE), 93/68/CEE (Direttiva Marcatura CEE) & 89/336/CEE (Direttiva Compatibilità Elettromagnetica) Direttiva 2000/14/CEE (Allegato V). Il sottoscritto Fausto Parazzini, autorizzato dalla E.O.P.I., dichiara che la sega a catena portatile da legno modello: MS38E, MS40E, MS46E numero di serie come sopra riportato, con barra guida catena con lunghezza di taglio da 35/40/45 cm, costruita da E.O.P.I., Via Como 72, Valmadrera (LC), Italia, è conforme al modello di macchina che è stato sottoposto all esame per la certificazione CE in accordo con l allegato VI della Direttiva Macchine. L esame per la certificazione CE è stato condotto dall Istituto del Marchio di Qualità (IMQ), Via Quintiliano 43, Milano (Italia), autorizzato dalla Repubblica Italiana con Decreto Ministeriale del 23/12/1993. Attestato di certificazione CE no. IMQ AQ 024DM, IMQ AQ 025DM, IMQ AQ 026DM. Questo esame ha stabilito che la macchina è conforme ai requisiti essenziali di salute e di sicurezza della Direttiva Macchine CE. / EU julistus vastaavuudesta Yhteneväinen EU n koneista annetun määräyksen (98/37/CEE), 93/68/CEE (CE mærkningsdirektiv) & 89/336/CEE (EMC-direktiv) Direktiivi 2000/14/CEE (Liite V). Allerkirjoittanut Fausto Parazzini, E.O.P.I., in valtuuttama, vakuuttaa että bensiinimoottorisahat: MS38E, MS40E, MS46E yllä merkityllä sarjanumerolla, 35/40/45 cm:n ketjulevyllä, E.O.P.I., Via Como 72, Valmadrera (LC), Italia, valmistama, mukautuu koneeseen, joka oli EY tyyppitestin objekti koneohjeellisen Annex VI mukainen. EY tyypitarkastus oli Marchio di Qualità (IMQ), Via Quintiliano 43, Milano (Italia), johtama, EY tyyppitarkastustodistus no. IMQ AQ 024DM, IMQ AQ 025DM, IMQ AQ 026DM. Tämä tyyppitesti vahvisti, että kone mukautuu EY koneohjeellisen välttämättömiin terveys-ja turvallisuusmääräyksììn.
