Tvättmaskin Lilltvätt

Transkript

1 Tvättmaskin Lilltvätt Bäste Cylindakund! Tack för att du valt Cylinda. För att få största möjliga nytta av din nya tvättmaskin rekommenderar vi dig att läsa igenom bruksanvisningen innan du börjar använda den. Spara bruksanvisningen för senare behov och kommande användare! Viktigt! Maskinen har transportstöd som hindrar tvättbehållaren från att skaka medan maskinen transporteras. De måste tas bort innan maskinen startas (se sid 12). W402 PT 2003 ( ) 1

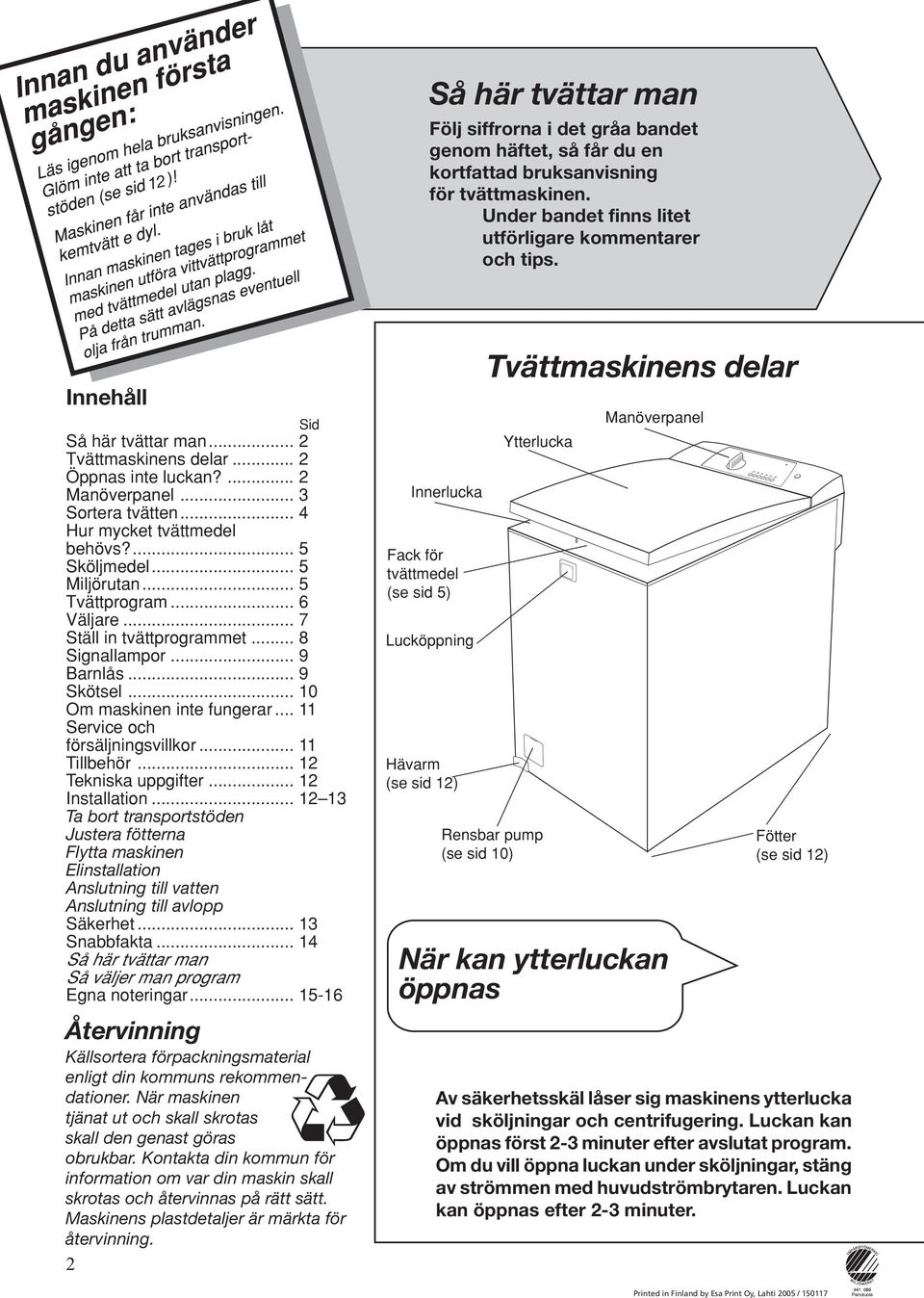

2 12 Så här tvättar man Följ siffrorna i det gråa bandet genom häftet, så får du en kortfattad bruksanvisning för tvättmaskinen. Under bandet finns litet utförligare kommentarer och tips. Innehåll Sid Så här tvättar man... 2 Tvättmaskinens delar... 2 Öppnas inte luckan?... 2 Manöverpanel... 3 Sortera tvätten... 4 Hur mycket tvättmedel behövs?... 5 Sköljmedel... 5 Miljörutan... 5 Tvättprogram... 6 Väljare... 7 Ställ in tvättprogrammet... 8 Signallampor... 9 Barnlås... 9 Skötsel Om maskinen inte fungerar Service och försäljningsvillkor Tillbehör Tekniska uppgifter Installation Ta bort transportstöden Justera fötterna Flytta maskinen Elinstallation Anslutning till vatten Anslutning till avlopp Säkerhet Snabbfakta Så här tvättar man Så väljer man program Egna noteringar Återvinning Källsortera förpackningsmaterial enligt din kommuns rekommendationer. När maskinen tjänat ut och skall skrotas skall den genast göras obrukbar. Kontakta din kommun för information om var din maskin skall skrotas och återvinnas på rätt sätt. Maskinens plastdetaljer är märkta för återvinning. 2 Innerlucka Fack för tvättmedel (se sid 5) Lucköppning Hävarm (se sid 12) Tvättmaskinens delar Ytterlucka Rensbar pump (se sid 10) Manöverpanel När kan ytterluckan öppnas Fötter (se sid 12) Av säkerhetsskäl låser sig maskinens ytterlucka vid sköljningar och centrifugering. Luckan kan öppnas först 2-3 minuter efter avslutat program. Om du vill öppna luckan under sköljningar, stäng av strömmen med huvudströmbrytaren. Luckan kan öppnas efter 2-3 minuter. Printed in Finland by Esa Print Oy, Lahti 2005 / Painotuote

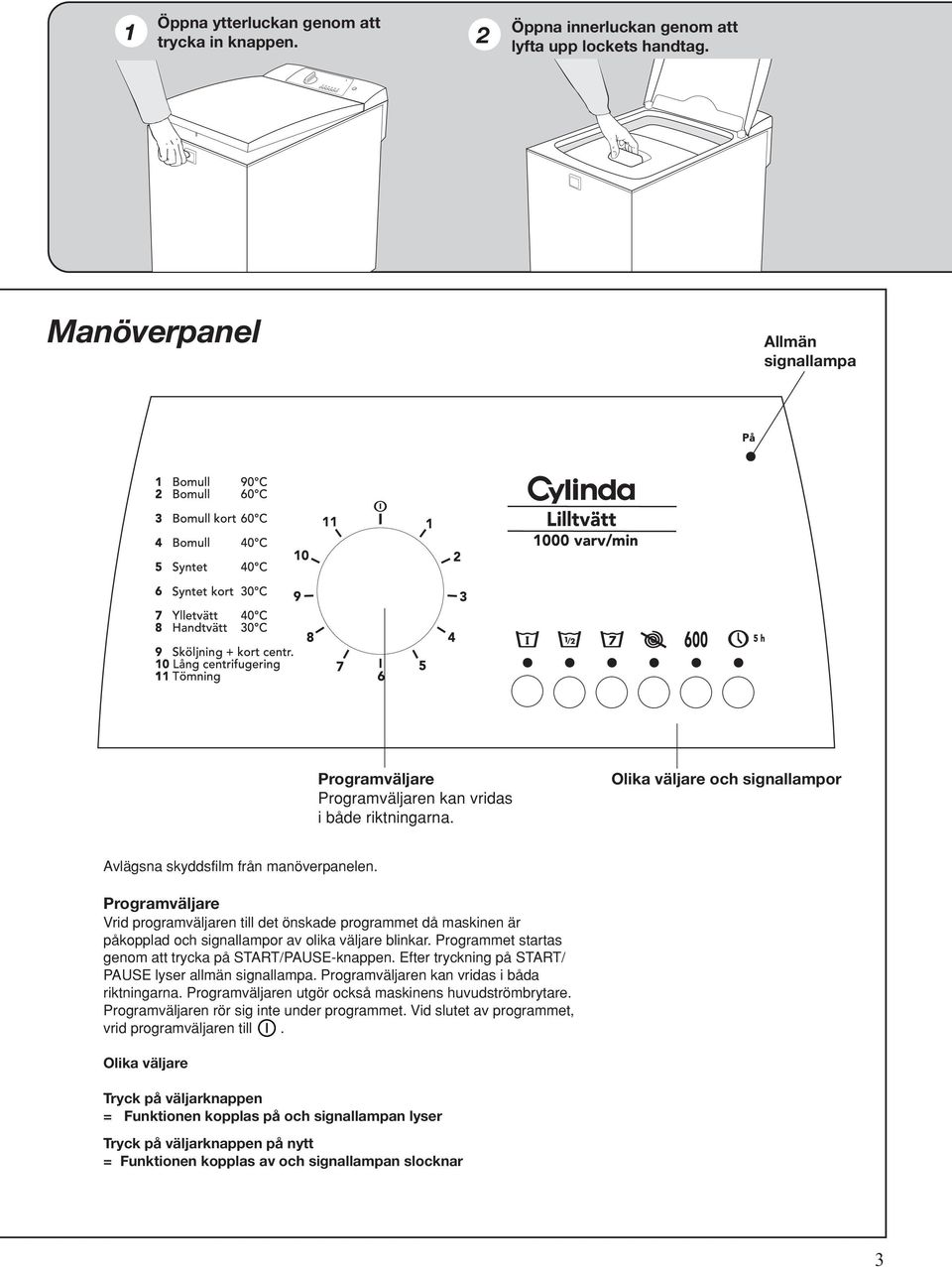

3 1 Öppna ytterluckan genom att trycka in knappen. 2 Öppna innerluckan genom att lyfta upp lockets handtag. Manöverpanel Allmän signallampa Programväljare Programväljaren kan vridas i både riktningarna. Olika väljare och signallampor Avlägsna skyddsfilm från manöverpanelen. Programväljare Vrid programväljaren till det önskade programmet då maskinen är påkopplad och signallampor av olika väljare blinkar. Programmet startas genom att trycka på START/PAUSE-knappen. Efter tryckning på START/ PAUSE lyser allmän signallampa. Programväljaren kan vridas i båda riktningarna. Programväljaren utgör också maskinens huvudströmbrytare. Programväljaren rör sig inte under programmet. Vid slutet av programmet, vrid programväljaren till. Olika väljare Tryck på väljarknappen = Funktionen kopplas på och signallampan lyser Tryck på väljarknappen på nytt = Funktionen kopplas av och signallampan slocknar 3

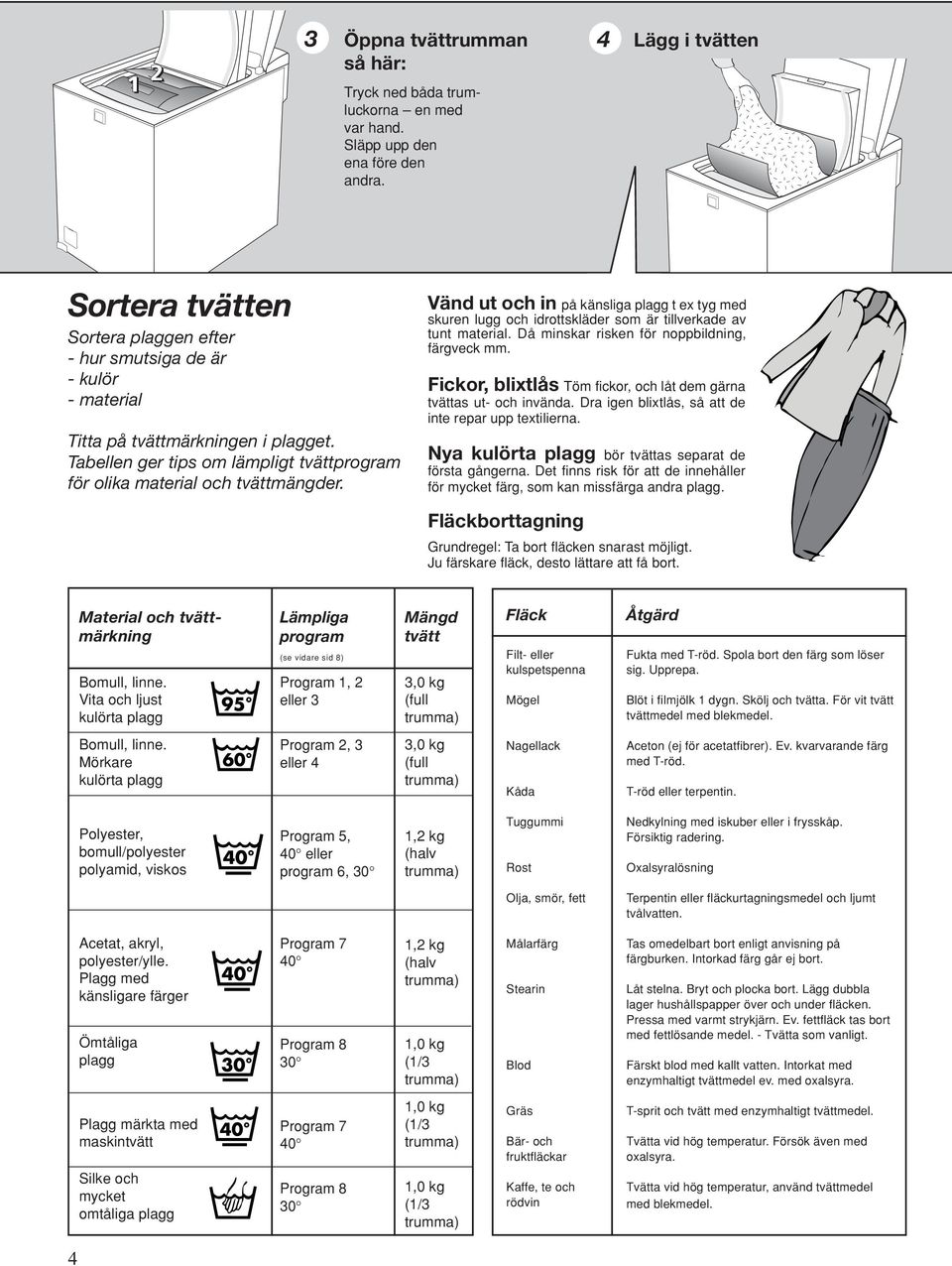

4 3 Öppna tvättrumman 4 så här: Tryck ned båda trumluckorna en med var hand. Släpp upp den ena före den andra. Lägg i tvätten Sortera tvätten Sortera plaggen efter - hur smutsiga de är - kulör - material Titta på tvättmärkningen i plagget. Tabellen ger tips om lämpligt tvättprogram för olika material och tvättmängder. Vänd ut och in på känsliga plagg t ex tyg med skuren lugg och idrottskläder som är tillverkade av tunt material. Då minskar risken för noppbildning, färgveck mm. Fickor, blixtlås Töm fickor, och låt dem gärna tvättas ut- och invända. Dra igen blixtlås, så att de inte repar upp textilierna. Nya kulörta plagg bör tvättas separat de första gångerna. Det finns risk för att de innehåller för mycket färg, som kan missfärga andra plagg. Fläckborttagning Grundregel: Ta bort fläcken snarast möjligt. Ju färskare fläck, desto lättare att få bort. Material och tvättmärkning Bomull, linne. Vita och ljust kulörta plagg Lämpliga program (se vidare sid 8) Program 1, 2 eller 3 Mängd tvätt 3,0 kg (full trumma) Fläck Filt- eller kulspetspenna Mögel Åtgärd Fukta med T-röd. Spola bort den färg som löser sig. Upprepa. Blöt i filmjölk 1 dygn. Skölj och tvätta. För vit tvätt tvättmedel med blekmedel. Bomull, linne. Mörkare kulörta plagg Program 2, 3 eller 4 3,0 kg (full trumma) Nagellack Kåda Aceton (ej för acetatfibrer). Ev. kvarvarande färg med T-röd. T-röd eller terpentin. Polyester, bomull/polyester polyamid, viskos Program 5, 40 eller program 6, 30 1,2 kg (halv trumma) Tuggummi Rost Nedkylning med iskuber eller i frysskåp. Försiktig radering. Oxalsyralösning Olja, smör, fett Terpentin eller fläckurtagningsmedel och ljumt tvålvatten. Acetat, akryl, polyester/ylle. Plagg med känsligare färger Ömtåliga plagg Program 7 40 Program ,2 kg (halv trumma) 1,0 kg (1/3 trumma) Målarfärg Stearin Blod Tas omedelbart bort enligt anvisning på färgburken. Intorkad färg går ej bort. Låt stelna. Bryt och plocka bort. Lägg dubbla lager hushållspapper över och under fläcken. Pressa med varmt strykjärn. Ev. fettfläck tas bort med fettlösande medel. - Tvätta som vanligt. Färskt blod med kallt vatten. Intorkat med enzymhaltigt tvättmedel ev. med oxalsyra. Plagg märkta med maskintvätt Silke och mycket omtåliga plagg Program 7 40 Program ,0 kg (1/3 trumma) 1,0 kg (1/3 trumma) Gräs Bär- och fruktfläckar Kaffe, te och rödvin T-sprit och tvätt med enzymhaltigt tvättmedel. Tvätta vid hög temperatur. Försök även med oxalsyra. Tvätta vid hög temperatur, använd tvättmedel med blekmedel. 4

5 5 6 Stäng trumluckorna så här: 1. Tryck ned den vänstra luckan. 2. Tryck sedan ned den högra så att den fäster i haken på den vänstra luckan. Se till att ingen tvätt kläms fast av luckorna. Fyll på tvättmedel och eventuellt sköljmedel i de skilda facken. Lägg ned innerluckan och ytterluckan. Hur mycket tvättmedel behövs? Fack för sköljmedel Använd endast låglöddrande tvättmedel avsett för maskintvätt. Tvättmedeldosering är beroende av plaggens mängd, nedsmutsning och vattnets hårdhet. På tvättmedelsförpackningarna finns anvisningar för hur mycket tvättmedel du bör använda. Undvik överdosering. Maskinen rymmer 3,0 kg tvätt. Om du har liten mängd tvätt i maskinen eller tvätten är lättsmutsad kan du minska doseringen %. Ring till vattenverket på din ort och fråga efter vattnets hårdhetsgrad. Tvättmedel för förtvätt Tvättmedel för huvudtvätt Hur mycket är 3,0 kg tvätt? Flytande tvättmedel kan utnyttjas både vid förtvätten och vid huvudtvätten. 3,0 kg full trumma Sköljmedel Sköljmedel hälls i det högra facket. Medlet sugs av en hävert in i behållaren. I sköljmedelsfacket kan finnas något vatten kvar från föregående tvätt. Sköljmedel doseras enligt doseringsanvisningen. Om det finns för mycket sköljmedel i facket, kan hävertverkan uppstå. Då tappas sköljmedlet i vattnet för tidigt och försämrar tvätteffekten. En full maskin rymmer 3,0 kg tvätt. Det motsvarar t.ex 2 örngott, 2 underlakan 1 påslakan och några handdukar. Om du fyller trumman utan att packa hårt, är det ungefär 2,3 kg tvätt. 1,2 kg halv trumma 1,0 kg 1/3 trumma I flera av tvättprogrammen står 1,2 kg resp 1,0 kg tvätt. 1,2 kg innebär att du kan fylla tvättmaskinen till hälften, 1,0 kg att du kan fylla den till ca tredjedelen. Miljörutan Programval Om möjligt, tvätta full maskin. Om du tvättar en liten last, välj funktion 1/2 och program 1-6, så spar du vatten. Om tvätten är lätt smutsad, välj program med lägre temperatur. Om du torkar tvätten i torktumlaren eller i torkskåpet, välj den högsta centrifugeringshastigheten. Tvättmedel Överdosering av tvättmedel ger inte bättre tvättresultat, utan medför bara en extra belastning för miljön. Prova att använda mindre tvättmedel och öka endast om du blir missnöjd med tvättresultat. Använd i kulörtvätt tvättmedel utan blekningsmedel. Blekningsmedlet medför en extra belastning för miljön och försnabbar urblekning av kulörta textilier. 5

6 7 Vrid programväljaren 8 till önskat program. Tryck på en eller flera av väljarna om du vill förändra tvättprogrammet. Tvättprogram 1. Bomull 90 C För normalt smutsad vit- och kulörtvätt om du tvättar full maskin (3,0 kg). Tvätten inleds med 10 minuters kall förblötning och en långsam uppvärmning mellan 40 och 60 C. Ett kallt tvättsteg förbättrar upplösningen av proteinhaltig smuts. Den långsamma uppvärmningen mellan 40 och 60 C förbättrar tvättresultatet med tvättmedel som innehåller enzymer eller TAED. Vid slutet av tvättsteget tar maskinen kallt vatten. Efter tvättsteget har programmet 5 sköljningar och en lång slutcentrifugering. 2. Bomull 60 C (Program för energideklaration) För normalt och hårt smutsad kulörtvätt om du tvättar full maskin (3,0 kg). För att ge ett bra tvättresultat inleds tvätten med ett 10 minuters kallt tvättsteg, långsam uppvärmning mellan 40 och 60 C och lång tvättid vid 60 C temperatur. Ett kallt tvättsteg förbättrar upplösningen av proteinhaltig smuts. Den långsamma uppvärmningen mellan 40 och 60 C förbättrar tvättresultatet med tvättmedel som innehåller enzymer eller TAED. Efter tvättsteget har programmet 5 sköljningar och en lång slutcentrifugering. 3. Kort bomull 60 C För normalt och lätt smutsad kulörtvätt om du tvättar full maskin (3,0 kg). För att ge ett bra tvättresultat inleds tvätten med ett 10 minuters kallt tvättsteg. Ett kallt tvättsteg förbättrar upplösningen av proteinhaltig smuts. Därefter sker uppvärmningen till 60 C temperatur Efter tvättsteget har programmet 5 sköljningar och en lång slutcentrifugering. 4. Bomull 40 C För normalt och lätt smutsad kulörtvätt om du tvättar full maskin (3,0 kg). Programmet inleds med ett 10 minuters tvättsteg utan uppvärmning för att förbättra upplösningen av proteinhaltig smuts. Därefter sker uppvärmningen till 40 C temperatur. Efter tvättsteget har programmet 5 sköljningar och en lång slutcentrifugering. 5. Syntet 40 C Programmet rekommenderas för textilier av polyester/bomull, polyamid och viskos. De flesta herrskjortorna är tillverkade av polyester/bomull. Rekommenderad tvättmängd är 1,2 kg. Programmet omfattar tvätt, 3 sköljningar och en kort centrifugering. Vid slutet av tvättsteget tar maskinen kallt vatten. 6. Syntet kort 30 C Programmet rekommenderas för lätt smutsad tvätt. Rekommenderad tvättmängd är 1,2 kg. Programmet omfattar tvätt, 3 sköljningar och en kort centrifugering. 7. Ylletvätt 40 C För syntet- och ylletextilier som kräver mild tvätt. Programmet har hög vattennivå, skongång och värmespärr. Endast sådana ylleplagg som är märkta med Maskintvättbart ylle eller Superwash kan tvättas med ylleprogrammet. Programmet omfattar tvätt, 3 sköljningar och en kort centrifugering. 8. Handtvätt 30 C Programmet lämpar sig för alla textilier som har skötselanvisningen handtvätt. Programmet har hög vattennivå, skongång och värmespärr. Programmet är mildare än ylletvättprogrammet. Behandla fläckar före tvätten. Välj ej centrifugering om din tvätt inte tål centrifugering, varvid maskinen stannar med sista sköljvattnet kvar. Programmet omfattar tvätt, 3 sköljningar och en kort centrifugering. 9. Sköljning + kort centrifugering Programmet lämpar sig för viskos- och syntetfibertextilier. Programmet har en sköljning och en kort centrifugering med 900 varv/min. Obs! Om du vill ha två sköljningar + kort centrifugering, välj Superskölj med program Lång centrifugering Programmet lämpar sig för bomullstextilier. Programmet har en lång slutcentrifugering och uppluckring. Obs! Om du vill ha en sköljning + lång centrifugering, välj Superskölj med program Tömning Utpumpning av vatten utan centrifugering. 6

7 Väljare Förtvätt Program för liten last 1/2 600 Superskölj Ej centrifugering Centrifugeringsvarvtal 600 Tidsfördröjd start Väljare Tryck på väljarknappen = Funktionen kopplas på och signallampan lyser Tryck på väljarknappen på nytt = Funktionen kopplas av och signallampan slocknar Förtvätt Förtvätt rekommenderas för hårt smutsad tvätt eller för tvätt som innehåller lös smuts, t.ex. sand. Varm förtvätt kan väljas för programmen 1-6. Programmet fortsätter automatiskt med det valda programmet efter förtvätten. Liten last Funktionen rekommenderas för lätt smutsad daglig tvätt och för liten last. Då funktionen är vald förkortas tvättsteget i programmen 1-6. Dessutom minskar antalet sköljningar i programmen 1-4 från fem till tre och i programmen 5-6 från tre till två. P.g.a. den förkortade tvättiden bör funktionen inte användas vid upprepad tvätt. Rekommenderad tvättmängd är 1-2 kg i programmen 1-4 samt 0,5-1 kg i programmen 5 och 6. Superskölj 1/2 När du väljer Superskölj får programmen 1-4 sju sköljningar istället för fem. Om du samtidigt väljer Liten last, får programmen 1-4 fem sköljningar istället för tre. Programmen 5-10 får en extra sköljning. Om du samtidigt väljer Liten last, får programmen 5-6 tre sköljningar istället för två. Superskölj rekommenderas vid tvätt av tjocka textilier som frotté, eller då någon i familjen misstänks ha tvättmedelsallergi. Ej centrifugering Tryck på väljaren en gång, varvid du inkluderar funktionen Ingen centrifugering i alla program. Maskinen stannar med sista sköljvattnet kvar. Programmet fortsätter med centrifugering om du på nytt trycker på väljarknappen Ej centrifugering, varvid signallampan slocknar. Centrifugeringsvarvtal 600 Tryck på väljaren en gång, varvid centrifugeringsvarvtal blir 600 varv/min i alla program utom Ylletvätt och Handtvätt. Tidsfördröjd start 5 h Du kan uppskjuta programmet med 5 timmar. Välj önskat program och önskad temperatur samt eventuella tilläggsfunktioner. Öppna påfyllningskranen. Tryck på väljarknappen 5 h och START/PAUSE, då allmän signallampa tänds. Maskinen startar automatiskt efter 5 timmar. Om du vill starta maskinen tidigare vrid programväljaren först till läget och välj program på nytt. Obs! Du kan öppna locken och sätta mera tvätt i maskinen då Timer är påkopplad. Timer fungerar inte efter ett strömavbrottt eller om du vrider programväljaren till läget. Start/Pause-knapp (Start-/Stoppknapp) Starta maskinen genom att trycka på knappen sedan du valt tvättprogram. Du kan vid behov avbryta programmet genom att på nytt trycka på knappen, varvid allmän signallampa blinkar med intervall av en halv sekund. 7

8 9 Tryck på START/PAUSE-knappen. Nu startar maskinen och arbetar enligt tabellen nedan. Om du ångrar dig Stanna först maskinen med START/PAUSEknappen varvid allmän signallampa blinkar med intervall av en halv sekund. och vill ha annat program Vrid först programväljaren till läget. Välj nytt program. Starta maskinen med START/ PAUSE-knappen. och vill lägga i mer tvätt Öppna luckorna och lägg i tvätten. Stäng luckorna och starta maskinen med START/ PAUSE-knappen. Vid störning, vrid först programväljaren till läget. Stäng maskinens lock. Välj programmet på nytt och starta maskinen med START/PAUSE-knappen. START / PAUSE Vilket program ska man välja? Genom programväljaren och separata väljare kan du göra ditt eget program. I tabellen ger vi exempel på vanliga tvättprogram. Du kan också göra egna kombinationer. Till höger i tabellen visas vad maskinen gör under programmet. Centrifugering Centrifugering av tvätten minskar torktiden. Centrifugering rekommenderas för varje tvättprogram förutom syntetfiber och linne. Kort centrifugering (900 varv/min) eller lång centrifugering med låg hastighet (t.ex. 600 varv/min) rekommenderas för linnehaltiga och kraftigt färgade, tjocka bomullstextilier. I programmen Ylletvätt och Handtvätt är centrifugeringshastigheten alltid 500 varv/min, trots att en högre hastighet har valts. Välj Ej centrifugering ifall du ej önskar centrifugering. Funktionen Ej centrifugering kan väljas för alla program. I detta fall görs ingen centrifugering mellan sköljningarna, och tvätten blir liggande i det sista sköljvattnet. Efter programmet stannar maskinen med signallampan blinkande. Vattnet pumpas ur maskinen utan centrifugering om du efter programmet först vrider programväljaren till och sedan till Tömning. Tryck på START/PAUSE-knappen. Obs! Maskinen känner olika obalanser. Ifall tvätten inte ligger jämnt fördelad i trumman, gör maskinen några centrifugeringsförsök. Då obalans är större än normalt, centrifugerar maskinen med 600 varv/min istället för med den valda cenrtifugeringshastigheten. Ifall tvätten ligger mycket ojämnt fördelad i trumman, gör maskinen mera centrifugeringsförsök. Om centrifugering inte lyckas till följd av stor obalans, vattnet tömmes ut utan centrifugering. Centrifugering med stor obalans belastar maskinen förgäves. Av säkerhetsskäl tömmes vattnet ut, men maskinen inte centrifugerar. Exempel på program: Typ av tvätt Så ställas maskinen in Program Väljare Tvättmärkning Tvätttid i min ca * Energiåtgång kwh ca * Vatten förbrukning ca Det här gör maskinen automatiskt Huvudtvätt 3 sköljningar Centrifugering *** 2 sköljningar Centrifugering *** Bomull (Vittvätt) ,3 55 Bomull ** (Kulörtvätt) ,7 49 Bomull (Kulörtvätt) ,7 49 Bomull (Kulörtvätt) ,5 49 Syntettvätt (skrynkelfri) ,3 30 Syntettvätt kort ,2 30 Liten last 1/ ,4 35 Liten last 6 1/2 30 0,2 24 Ylletvätt (Ylle) ,4 40 Kort Handtvätt ,3 40 Mycket kort 8

9 Signallampor Signallampor visar eventuella tilläggsfunktioner som ingår i programmet Barnlås Denna funktion förhindrar att barn manipulerar ett pågående tvättprogram eller öppnar luckan under tvättprogrammet. eventuella störningar i maskinens funktion om barnlåset är påkopplat avslutat program (se sid 10). Signallampor Väljarnas signallampor Väljarens signallampa lyser alltid då funktionen valts (t.ex. Superskölj). Funktionen kopplas av genom att på nytt trycka på väljarknappen, varvid signallampan släcks. Störningar i maskinen Väljarnas signallampor och allmän signallampa visar störningar i maskinens funktion: Fel Fel i vattentillförsel Kontrollera att avstängningskranen är öppen Kontrollera att avloppslangen är monterad på rätt höjd Fel i tömningspumpen Rengör pumpen Maskinen värmer inte vatten Motorstörning Triacstörning Nivåkontrolfel Signallampor blinkar Den andra väljaren från vänster och allmän signallampa Den tredje väljaren från vänster och allmän signallampa Efter avslutat program den första och tredje väljaren från vänster samt allmän signallampa Den första väljaren från vänster och allmän signallampa Den fjärde väljaren från vänster och allmän signallampa Den femte väljaren från vänster och allmän signallampa Vid störning koppla av maskinen. Kontrollera eventuella saker om maskinen inte fungerar. Välj programmet på nytt och starta maskinen. Kontakta servicen om felet upprepas. Barnlås Denna funktion förhindrar att barn manipulerar ett pågående tvättprogram eller öppnar luckan under tvättprogrammet. Barnlåset kan kopplas på först då programmet har startat. Efter tvätten kopplas barnlåset av då programväljaren vrids till läget. Barnlåset fungerar inte efter ett strömavbrott. Välj program och eventuella tilläggsfunktioner. Tryck på START/PAUSE-knappen, varvid programmet startar. Tryck därefter på START/PAUSE-knappen under minst 3 sekunder, varvid barnlåset kopplas på eller av. Allmän signallampa blinkar med två sekunders intervall om barnlåset är påkopplat. Ytterluckan kan inte öppnas om barnlåset är påkopplat. * Uppgifterna bygger på att det vatten som tas in i maskinen har en temperatur på 15 C och spänning 230 V. ** Program för energideklaration. Energideklarationvärden gäller 3,0 kg/tvätt, fyllnadsgrad 1:10 *** Centrifugering kort centrifugering lång centrifugering 9

10 10 När maskinen stannar 11 Efter ett program där vatten finns kvar i maskinen blinkar signallampan Ej centrifugering. Om du önskar tömma ut vattnet utan centrifugering, vrid först programväljaren till läget och sen till Tömning. Tryck på START/PAUSE. Om du önskar centrifugering som normalt hör till programmet, tryck på väljaren Ej centrifugering. Då slocknar signallampan och programmet fortsätter. Om du önskar en kort centrifugering, vrid först programväljaren till läget och sen till Sköljning + kort centr. Tryck på START/PAUSE. Efter tvätten Efter programmet skymtar alla signallampor. Därefter blinkar signallampor av olika väljare från höger till vänster. Detta fortsätter tills maskinen är påkopplad. Stäng av maskinen genom att vrida programväljaren till läget. Stäng alltid vattenkranen. Tag stickproppen ur vägguttaget. Öppna ytterluckan. Av säkerhetsskäl kan ytterluckan öppnas först 2-3 minuter efter avslutat program (se sidan 2). Skötsel Före rengöring dra ut stickproppen ur uttaget. Dra i stickproppen inte i anslutningskabeln. Rengöring av avloppspumpen På sidan av maskinen finns en avloppspump. Pumpen byter rotationshåll när den blir blockerad. Ändå är det möjligt att stora föremål kan fastna i pumpen. Om den blir blockerad, gör så här: Kontrollera att det inte finns vatten i maskinen. Öppna luckan (1). Ställ en tallrik på golvet under den. Vrid pumplocket motsols (2) och dra ut det (3). Vattnet rinner ut på tallriken. Rensa nålfällan. Rensa även pumpvingen inne i pumpen. Sätt tillbaka pumplocket. Vrid det medsols så att det snäpper fast på sin plats. Stäng luckan. Rensluckan Om ett föremål har fallit igenom trumman ner i behållaren kan man komma åt det så här: Öppna trummans luckor. Lossa valken i botten genom att skjuta den i pilens riktning. Stöd fingrarna med handflatans sida mot trummans sidovägg (se bilden). Plocka upp föremålen på behållarens botten genom öppningarna under valken. OBS! Om pumpen blir blockerad under tvätten, kan maskinen tömmas på vatten genom att lägga avloppsslangen på golvet. Att avlägsna beläggning Hårt vatten och tvättmedel som innehåller tvål eller zeolit kan förorsaka en beläggning på trummans och behållarens ytor. Använd då och då tvättprogram med 90 C temperatur för att rengöra maskinen invändigt. Beläggningen försämrar tvätteffekten och maskinen kan lukta unket. För att ta bort den kan man först köra vittvättprogrammet 90 C utan plagg med syntetiskt tvättmedel. Om detta inte hjälper, dosera g citronsyra (säljs på apotek) i stället för tvättmedel på trummans lucka eller i tvättmedelfacket. Välj program bomull 90 C. Tvätta tom maskin en gång till med vittvättprogram och fosfathaltigt tvättmedel. Vid behov upprepa behandlingen. Det finns även speciella medel avsedda för avlägsnande av kalk och järn. Information om dessa speciella medel får man hos tvättmaskinens försäljare eller serviceaffär. Sätt tillbaka valken genom att placera dess fästen på trummans motsvarande öppningar och skjut valken i motsatt riktning. OBS! Om trummans öppningar syns, är valken fastsatt på felaktigt sätt vilket kan medföra, att plaggen rivs sönder. Kontrollera att trummans öppningar täcks helt. Då är valken fastsatt på rätt sätt. 10

11 Försäljningsvillkor I Sverige gäller Konsumentköp EHL 2002 samt EHL Trygghetsförsäkring. Service Se till att ingen tvätt finns kvar i trumman. Låt luckorna stå öppna några timmar så att maskinens inre delar torkar. Innan du beställer service, läs Om maskinen inte fungerar. För service kontakta Elektroskandia. Cylinda Service Du betalar endast lokal telefontaxa. Telefonnummer se bifogat Tryggt att veta Rengöring av maskinens ytor Rengör maskinens ytor då och då med en mjuk duk och milt rengöringsmedel. Använd inte skurmedel eller lösningsmedel. Rengör väljarna med fuktig, ren trasa och mild tvättmedelslösning (t.ex. utspätt handdiskmedel). Kontrollera slangarna! Man bör ta en titt på slangarna minst en gång om året. Stödkrok Anslutningskabel Avloppsslang Tilloppsslang Om maskinen inte fungerar Maskinen startar inte, när man trycker på START/PAUSE Kontrollera att: Programväljaren står i början av önskat program Är stickproppen ordentligt insatt i vägguttaget? Är ytterluckan ordentligt stängd? Tryck till den noga. Är barnlåset påkopplat? Om maskinen inte vill centrifugera. Kontrollera först att inte är valt. Kontrollera därefter att vattnet pumpas ut ordentligt, att avloppspumpen är rensad och att inga stopp finns i avloppslangen. Är strömmen bruten? Kontrollera säkringar ( proppar ). Maskinen tar inte vatten när den startar Är kranen på vattenledningen öppen? Är silen i maskinens vattenintag tilltäppt? Skruva loss slangen och se efter. (Glöm inte att först stänga vattenkranen. Är vattentrycket tillräckligt? Ange alltid tvättmaskinens typoch tillverkningsnummer när du beställer service. Cylinda Konsumenttjänst i Finland (lna) 11

12 Tillbehör Med tvättmaskinen följer: Installation Ta bort transportstöden! Transportstöden hindrar tvättbehållaren att skaka under transport. Bruksanvisning med installationsanvisningar Garantibestämmelser Typgodkänt slangställ för anslutning till tryckvatten 3. Tryck ned från mitten av maskinen. 4. Avlägsna stöden (2 st) i övre delen av maskinen. Tekniska uppgifter Mått (h x b x d) 670 x 395 x 600 mm höjd med öppet lock 1115 mm Vikt 50 kg 1. Lyft upp maskinen från underläggsram. Tvättkapacitet Fyllnadsgrad 1:10 Trumvolym Centrifugering Lång centrifugering Uppluckring 3,0 kg torr tvätt 30 l 8 min, 1000 varv/min 3 min, 55 varv/min 2. Lossa skruvarna i transportstöden (2 st) från maskinens behållare. Då skruvarna har lossnats faller stödet ned. Dra ut transportstöden med sina skruvar och mellanholkar genom öppningarna. Fastsätt plastpropparna (2 st) i öppningarna. Kort centrifugering 4 min ylle- och handtvätt 500 varv/min syntettvätt 900 varv/min Anslutningseffekt 2150 W/10 A OBS! Spara transportstöden. Om maskinen transporteras på nytt, bör transportstöden åter sättas på plats. Då blir maskinen inte skadad under transporten. Elementeffekt Stickproppsanslutning 2000 W Justera fötterna Material i tvättrumma Material i vätskebehållare Material i ytterhölje Rostfritt stål Polypropylen Varmförzinkad och pulverlackerad stålplåt Det är viktigt att maskinen går med jämn gång när den centrifugerar. För detta krävs att maskinen står stadigt och vågrätt. Justera därför fötterna på maskinen och dra till låsmuttrarna. Maskinen får luta högst 2. Hävarm Uppställning Vattenanslutning Vattentryck Avlopp Fyra ställbara gummiklädda fötter samt fyra hjul 1,5 m slang 0,1-1 MPa ( N/cm 2, 1-10 kp/cm 2 ) 1,5 m plastslang, invändigt 20 mm i genomskärning Att flytta maskinen Maskinen har hjul som underlättar flyttning. För att fälla ned hjulen dra hävarmen åt höger. Efter flyttning av maskinen fälls hjulen upp igen genom att dra hävarmen tillbaka åt vänster. OBS! Vid användning av tvättmaskinen skall maskinen alltid stå stadigt på fötterna. Hjul är avsedda endast för flyttning av maskinen. 12

13 Elinstallation Vid leverans är maskinen försedd med stickpropp och är kopplad 1-fas. Den skall anslutas till jordat vägguttag. Om maskinen ansluts i våtutrymme skall vägguttag föregås av jordfelsbrytare. Anslutning till fast kopplingsdosa skall utföras av behörig fackman. Obs! Om anslutningskabeln blir skadad, skall den ersättas med förberedd kabel som skall skaffas från märkesservice. Kabeln har färdiga stiftdon på ändarna av ledningen. Utbytet skall utföras av behörig fackman. Vinterförvaring i ouppvärmda lokaler Om tvättmaskinen ska förvaras över vintern i lokaler som inte värms upp, måste maskinen tömmas på vatten genom avloppspump. Avlägsna tilloppsslang från maskinen, då tömms magnetventilen. Maskinen måste stå i uppvärmt utrymme 2-3 timmar innan den får startas. Säkerhet Tvättmaskinen är mycket säker att använda om bruksanvisningen följs noggrant och installation utförs på rätt sätt. I maskinen finns översvämningsskydd torrkokningsskydd återsugningskydd vattenintag styrt med nivåkontroll Maskinen startar inte om ytterluckan står öppen. Luckan kan inte öppnas under sköljningar och centrifugering. LÄMNA ALDRIG TVÄTTMASKINEN UTAN TILLSYN VID DRIFT. Felaktig installation av vatten- och avloppsledningar kan förorsaka vattenskador eller störningar i vattenledningsnätet. Elektrisk anslutning skall ske i enlighet med säkerhetsbestämmelserna. Avstängningskranen bör alltid stängas efter avslutad tvätt. Då undviker man eventuella slangskador och följder förorsakade av dessa. Tvättmaskinens eventuella reparationer ska utföras av behörig fackman. Arbete utfört av person utan tillräcklig kunskap kan försämra tvättmaskinen och leda till skada på person och/eller egendom. Anslutning till vatten Vattenanslutningen ska utföras av en person som har den kompetens som krävs. Maskinen ansluts med den tilloppslang som följer med. Vattentrycket ska vara 0,1 1 MPa (ca 1 10 kp/cm N/cm 2 ). Använd ny slang som levereras med maskinen. Det ska finnas avstängningskran på vattenledningen. Om ledningen är nyinstallerad, kan det vara lämpligt att först spola igenom den ordentligt så att eventuell smuts spolas ut. Denna kan annars täppa till silen i maskinens vattenintag. Anslutning till avlopp Maskinen levereras med kopplad avloppslang som ska läggas över kanten till en tvättho eller liknande. Höjden ska vara cm över golvet. Se till att det inte finns något veck på slangen. Maskinens avloppsslang får inte monteras fast i avloppet och slangens ände får inte komma under vatten. Vid användning ska avloppsslangen vara så rak som möjligt. Har slangen större krökar, blir avtappningen långsammare och t ex centrifugeringsresultatet sämre. Om man måste förlänga avloppsslangen, ska skarven och förlängningsslangen vara så utförda, att det inte kan uppstå något ökat strömningsmotstånd. Slangen ska placeras så lågt som möjligt. Vid felanslutning, t ex om avloppsslangens ända ligger på golvet, kan sughävertverkan uppstå. Programmet fortsätter inte vid sughävertverkan. Efter ca 5 min slutar vattenintagningen. Den andra väljaren från vänster och allmän signallampa blinkar. Maskinens tilloppsslang och avloppsslang kan ledas genom stödkroken. A. Avloppsslangens ände ska placeras cm ovanför golvet. Avståndet mellan slangens böjda ände och avlopppets övre kant ska vara minst 2 cm. B. När den fästes på vägg, ska de ovannämnda måtten vara desamma. Sughävertverkan kan uppstå vid alternativ B. I så fall kontrollera att hävertventilen är öppen. C. Om avloppsslangens böjda ända placeras lägre än 50 cm, t ex WC-stol, ska slangen alltid ledas genom stödkroken bakom maskinen. Vid behov skall hävertventil monteras på slangens högsta punkt. Anslutning av avloppsslangen till golvbrunn Ett rör, Ø 5 cm, dras upp från golvbrunnen minst 50 cm ovanför golvet (D). Röret skall stå stadigt på sin plats. Maskinens avloppsslang stoppas ned. OBS! KONTROLLERA ATT AVLOPPSSLANGEN LIGGER FAST I RÖRET. 13

14 SNABBFAKTA Så tvättar man: 1 Öppna ytterluckan genom att trycka in knappen. 2 Öppna innerluckan genom att lyfta upp handtaget. Så väljer man program: Vittvätt Typ av tvätt Bomull Så ställs maskinen in Väljare - Tvättmärkning Programväljare 1, 2 eller 3 Kulörtvätt Bomull - 2, 3 eller 4 3 Lägg i tvätten och stäng trumluckorna Kulörtvätt Syntettvätt Bomull Polyester/ bomull, viskos eller Fyll på tvättmedel och ev. sköljmedel i de olika facken. Stäng innerluckan och stäng ytterluckan så den går i lås. Liten last Fintvätt Mild fintvätt Konstfiber Konstfiber 1/ Vrid programväljaren till önskat program. 6 Välj eventuella andra funktioner. Starta maskinen med START/PAUSE-knappen. Om du ångrar dig Stanna först maskinen med START/PAUSEknappen. och vill ha annat program Vrid först programväljaren till läget. Välj nytt program och starta maskinen. och vill avbryta Vrid först programväljaren till läget. Välj program 11 Tömning och starta maskinen. Locket kan öppnas 2-3 minuter efter avslutat program. Ylle Hand En sköljning med kort centrifugering Lång centrifugering Tömning Ylle, ylleblandning Silke, ylle Polyester/ bomull, viskos Bomull När maskinen stannar: Efter ett program där tvätten centrifugerats, kan ytterluckan öppnas efter 2-3 minuter. Efter ett program där vatten finns kvar i maskinen, välj först centrifugeringshastighet och välj något av följande Tryck på väljaren Ej centrifugering Om programmet omfattar kort centrifugering Om programmet omfattar lång centrifugering Programmet fortsätter Kort centrifugering Lång centrifugering 8 Efter tvätten: Stäng av strömmen genom att vrida programväljaren till läget. Stäng vattenkranen. Tag stickproppen ur vägguttaget. Öppna luckorna och ta ut plaggen från trumman. Vrid först programväljaren till läget ja därefter 9 Sköljning + kort centr. Kort centrifugering 11 Tömning Utpumpning av vattnet 14

15 Egna noteringar 15
