Stålrörsystem för tunneldrivning. Kostnadseffektiva, flexibla, pålitliga

Transkript

1 Stålrörsystem för tunneldrivning Kostnadseffektiva, flexibla, pålitliga SE

2 2

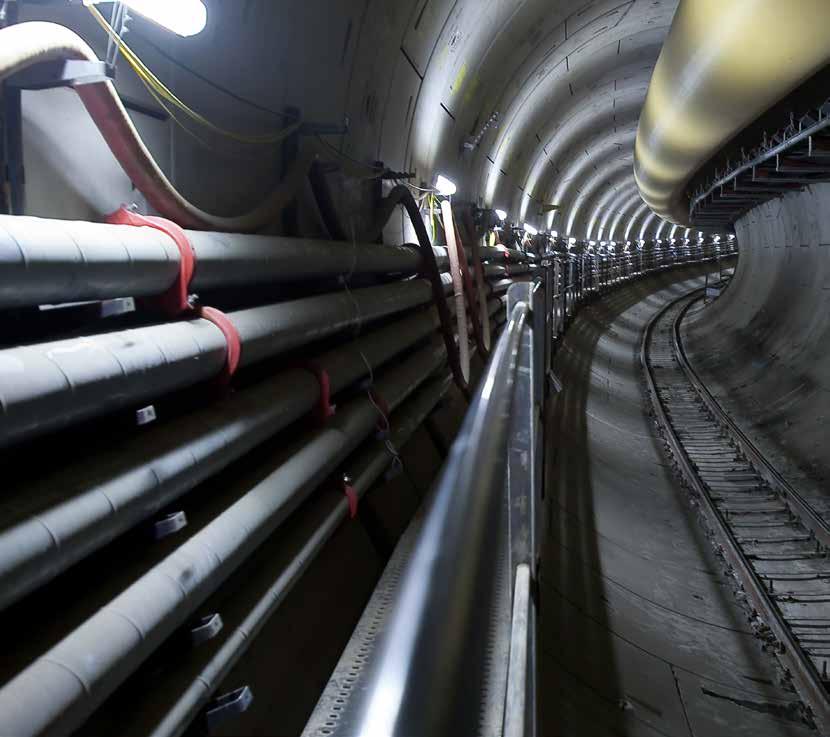

3 Du driver tunneln. Vi levererar de flexibla rörsystemen. Tuff miljö, tuffa omständigheter, maximal pålitlighet i drift och enkelhet i installation. Alvenius FlowMax kompletta rörsystem i stål är oöverträffade i tunnlar och det korrosionsskyddade systemet omfattar kompletta lösningar med rör, kopplingar och rördelar. Pressade ledtider, orubbligt projektslut och klart definierad öppning av tunneln kraven på konsult och partner är stora. Därför kan du lita på att Alvenius levererar hela vägen. I rätt tid, med rätt funktion och med en totalkvalitet som eliminerar avbrott eller stillestånd i systemet. Rörsystem med många fördelar Alvenius FlowMax -rör levereras i dimensionerna mm, och finns för både låg- och högtryckssystem upp till 100 bar. Alla rör provtrycks upp till 1,5 gånger det nominella trycket. I jämförelse med plaströr, har Flowmax -rören en rad fördelar. För samma tryckklass är stålrören till exempel väsentligt lättare, redan vid 10 bars arbetstryck blir ett plaströr tungt och svårhanterligt. Och framförallt stålrör är brandsäkra. Alvenius är certifierade enligt kvalitetsstandarden ISO 9001, miljöstandarden ISO och svetsstandarden ISO FlowMax -rören tillverkas enligt tryckkärlsdirektivet PED 2014/68/EU och SS-EN serien. Toleranser enligt SS-EN Enkel hantering vid installation, montering/ demontering Kortare tider för underhåll och reparationer Förbättrad ergonomi för montören Optimala transporter Lågt flödesmotstånd lägre driftskostnader Hög stålkvalitet och spiralsvetsning av rören ger möjlighet till tunn godstjocklek. De tunna rörväggarna ger en mängd fördelar, eftersom innerdiametern blir maximal i förhållande till ytterdiametern: Lägre flödesmotstånd genom större innerdiameter Möjlighet att köra mindre pumpar eller med lägre effekt - tack vare mindre flödesmotstånd Det lägre flödesmotståndet kan även ge möjlighet att reducera antalet pumpar i systemet 3

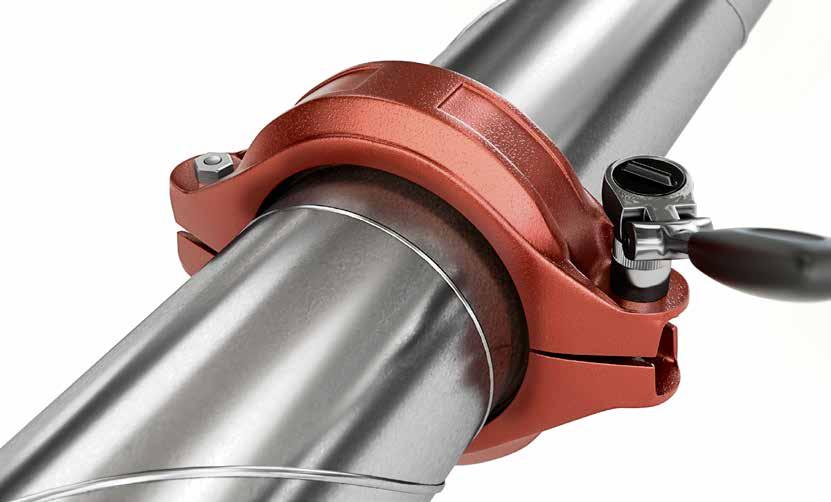

4 Pålitliga kopplingar Rekommenderade för tunneldrivning En av många stora fördelar med Alvenius erbjudande är den mycket snabba och enkla installationen, tack vare snabbkopplingssystemet. Ingen svetsning behövs. Inga specialverktyg. Ingen tidsödande utbildning och inga heta arbeten. En hylsnyckel räcker för en säker koppling. K10/K70 Eget snabbkopplingssystem med metrisk standard för tryck upp till 40 bar, beroende på dimension. Jämfört med ett rillat system är K10-systemet enklare att montera, det är mycket flexiblare och det klarar upp till 4 avvinkling. K70 är en ledad koppling, för ännu snabbare och flexiblare montering endast en bult behöver dras åt. K10 Dimensioner Ø mm K70 Dimensioner Ø mm Självtätande packning. Fungerar under vissa omständigheter också för vacuum. Standardpackning av EPDM gummi, motståndskraftig också mot kemikalier. Arbetstemperatur -35 till +110 Möjlighet till nitril- eller silikonpackning för långvarig kontakt med petroleum. Okänsligt för vibrationer Tar upp axiella rörelser i rörsystemet tack vare axialspel i kopplingen 4

5 Våra övriga kopplingar vid behov Du väljer lätt rätt koppling för rätt systemparametrar tryck, temperatur, avvinkling och typ av media som ska pumpas. Alvenius har lösningen som matchar dina behov! Snabbkoppling av Victalic-typ Snabbkopplingssystemet för vägtunnlar baseras på ISO-standarder för tryck från 15 till över 100 bar. Beroende på dimensioner och tryckklass samt på vilken typ av installation som ska göras, väljer du mellan rigida eller flexibla kopplingar. Standardpackningar i EPDM Arbetstemperatur - 35 till +110 Avvinkling upp till 2,5 Okänsliga mor vibrationer Tar upp axiella rörelser tack vare visst axialspel i kopplingen Tio gånger snabbare montagetid Ingen svetsning behövs. Inga specialverktyg. Ingen tidsödande utbildning och inga heta arbeten. Allt du behöver är rör, kopplingar, packningar och en hylsnyckel. Jämfört med svetsade rörsystem gör du montagearbetet upp till tio gånger snabbare. Utan utbildning och utan heta arbeten. Slätändeskoppling, typ Straub Slätändeskopplingar används när rörändarna inte prepareras på något sätt, och finns i olika utföranden beroende på typ av installation, dimensioner och tryckklasser. Självförankrande Står emot axiella krafter Demonterbar Återanvändningsbar Flänsanslutning Alvenius FlowMax -rör kan levereras med påsvetsade flänsar på rörändarna. Flänsarna finns i ANSI och DIN-standarder, för olika tryckklasser. Mycket starka tack vare hög slagtålighet Hög säkerhet mot tryckförändringar, vattenhammare och yttre påverkan 5

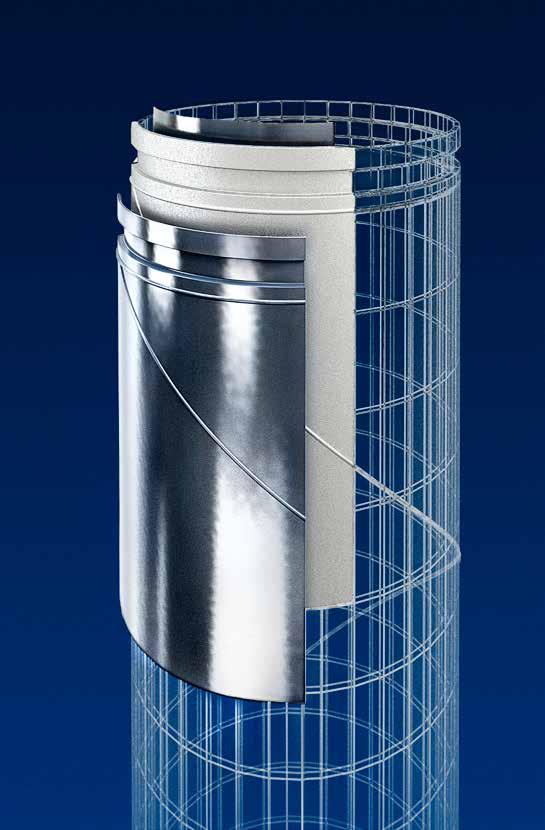

6 HDG Höghållfast stål HDG Ett rör med ytbeläggning är ett pålitligt rör. Rekommenderat för tunneldrivning. En effektiv ytbeläggning förbättrar rörets prestanda dramatiskt, framförallt i miljöer där korrosion och aggressiva medier är ett problem. Därför är Alvenius FlowMax -rör för tunneldrivning helt och hållet belagda med högeffektivt HDG. HDG HDG (Hot Dip Galvanization/varmförzinkning) är idealisk för rör som kan komma att demonteras/ återmonteras, tack vare den mycket robusta ytan. Det suveräna ytskyddet gör HDG-belagda rör mycket slagtåliga samt mycket motståndskraftiga mot väder och vind jämfört med obehandlade rör. Zinklagret har också en unik förmåga att självläka, om ytskiktet skulle skadas. 6

7 Alternativa ytbeläggningar - vid behov Oavsett vilken typ av media som pumpas i rörsystemet, så förbättrar en korrekt ytbeläggning rörets prestanda dramatiskt. Varje applikation kräver sin skräddarsydda lösning för ytbeläggning och Alvenius levererar det du behöver. CorroFlo CorroFlo är en termoplastbeläggning, med en rad unika fördelar: Lägre flödesmotstånd genom större innerdiameter och beläggning med CorroFlo Möjlighet att använda mindre pumpar - eller med lägre effekt - tack vare mindre flödesmotstånd Möjlighet att reducera antalet pumpar i systemet Mycket god vidhäftning - ingen risk för sprickor eller flagning Hög kemisk motståndskraft mot sura och alkaliska vätskor Idealisk i utomhusmiljö - okänslig för UV, flexibel ner till -70 Arbetstemperatur i luft: upp till +60 Motsvarar C5-M, dvs. mycket hög motståndskraft mot korrosion i extrema marina miljöer med hög salthalt Elektriskt isolerande Miljövänlig Extremt lågt flödesmotstånd. Absolut ytråhet: 0,05 mm. Skikttjocklek 500 μm 800 % brottförlängning Fritt från Bisfenol A. Godkänd för dricksvatten enligt KTW. RocShield För extra uthållighet och motståndskraft mot slitage och tuff hantering, kan FlowMax -rören beläggas med RocShield - en extra 500 μm LDPE-beläggning ovanpå CorroFlo -beläggningen. RocShield ger en starkare och uthålligare yta med högre motståndskraft mot väder, kemikalier och mekaniskt slitage. Fördelarna är många: Enklare och säkrare rörhantering med bra grepp, tack vare grövre struktur Mycket hög motståndskraft mot slitage och mekanisk påverkan Mycket hög slagtålighet 7

8 Världens bästa stål. Made in Sweden! Det är ingen tillfällighet att Alvenius FlowMax -rör håller marknadens högsta kvalitet. De är nämligen tillverkade av SSAB:s Domex -stål, och optimerade för våra specifika behov. Alvenius FlowMax -rör spiralsvetsas med tryckkärlsklassat stål och har en rad unika fördelar, just tack vare stålkvaliteterna. Det innebär att rören kan göras tunnväggiga men ändå starka, och tack vare spiralsvetsningen är rören formstabila. FlowMax -rören har en rad unika fördelar, just tack vare stålkvaliteterna. Inga andra tillverkare kan erbjuda kombinationen av materialstyrka, mycket jämn yta och extremt tunnväggigt gods med bibehållen styrka. Alvenius är certifierade enligt kvalitetsstandarden ISO 9001, miljöstandarden ISO och svetsstandarden ISO FlowMax -rören tillverkas enligt tryckkarlsdirektivet PED 2014/68/EU och SS-EN serien. Toleranser enligt SS-EN Låga CO 2 -utsläpp SSAB lägger mycket stor kraft på att utveckla hållbara tillverkningsmetoder, med så låg miljöpåverkan som möjligt. SSAB är ett av det främsta ståltillverkande företagen i världen när det gäller att minimera CO 2 -påverkan, man är 7 % bättre än det europeiska genomsnittet. Och det är en ambition som ligger helt i linje med Alvenius strävan mot en grönare tillverkning. 8

9 Svensk stål inget kommer i närheten Stålkvaliteter SSAB Sträckgräns, Rm [MPa] Brottgräns, Rm [MPa] Brottförlängning [%] EN ekvivalent Domex 240 YP S235 Docol 260 LA N/A Domex 420 MC S420 MC Tryckklasser Rördimension [K10] Arbetstryck [bar] DN Tum DY [mm] ,1 x x x x ,6 x x x ,0 x x x ,4 x x x ,2 x x x ,0 x x ,0 x x ,6 x Tryckklasser Rördimension [Victaulictyp] Arbetstryck [bar] ISO DN Tum DY [mm] ,9 x x x x x ,3 x x x x x ,7 x x x x x ,3 x x x x x ,1 x x x x x ,0 x x x x x ,9 x x x x x ,0 x x x ,4 x x x ,0 x x x ,0 x x 9

10 Komplett system Alvenius FlowMax och Alvenius K10-system omfattar allt som krävs för installation av ett rörsystem för tunneldrivning rör, kopplingar, ventiler, böjar, T-stycken, övergångskopplingar, gängade uttag och mycket mera. Dimensioner mm (FlowMax ) mm (K10) Längder 6,000 mm Tryckklass SS-EN Stålkvalitet SSAB Domex 240 YPD-ALV, 420 MCD-ALV Precisionssvarvade ringar för påsvetsning Ytbehandling HDG Tillbehör Komplett system med rör, tillbehör, kopplingar etc Viktbesparing Upp till 40 % jämfört med standardrör. Montagetid Upp till 10 gånger snabbare jämfört med konventionella metoder 10

11 11

12 Alvenius grundades 1951 och ända sedan dess har vi fokuserat på att förse den globala marknaden med högkvalitativa snabbkopplade stålrörssystem. Idag har Alvenius fokuserat sin kompetens till segmenten Tunnlar, Gruvor, Industrier, Brand- och släckvatten, VA-system samt Snöproduktion. Vi är närvarande i Asien, Afrika, Mellanöstern, Nord- och Sydamerika, Europa och naturligtvis på hemmamarknaden Sverige. Den internationella inriktningen har många fördelar. Framförallt betyder den att vi vet vilka förutsättningar och krav som gäller just din marknad var den än finns. Member of Boxholm Group PUB-SE AB Alvenius Industrier Box Eskilstuna Sverige Tel: Fax: E-post: info@alvenius.se alvenius.se
