1 Kvalificerat brandskydd med stålrörsystem från Alvenius SE

2 2

3 Kompletta system för släckvatten Alvenius levererar tillförlitliga och säkra stålrörssystem för släckvattensystem och sprinklers. Rörsystemen är utvecklade för den marina miljöns tuffa krav, och därför är de idealiska i exempelvis hamnanläggningar, pappersbruk, raffinaderier, kemisk industri eller tunnelbyggen miljöer där rostfritt stål tidigare varit det enda alternativet. Alvenius är certifierade enligt kvalitetsstandarden ISO 9001, miljöstandarden ISO och svetsstandarden ISO FlowMax -rören tillverkas enligt tryckkärlsdirektivet PED 2014/68/EU och SS-EN serien. Toleranser enligt SS-EN Det innebär att FlowMax -rören håller högsta möjliga kvalitet. Komplett system för anläggningen Alvenius FlowMax -rörsystem innehåller allt som behövs för alla typer av installationer rör, kopplingar, ventiler, böjar, t-stycken, övergångar, gängade uttag etc. Dessutom kan vi leverera matarledningar i olika dimensioner ett bra exempel på speciallösningar som vi utvecklar tillsammans med kunden. Lättare. Snabbare. Enklare. Monteringen är överlägset enkel - ingen svetsning, inga specialverktyg, ingen tidsödande utbildning. Allt du behöver är rör, kopplingar och en hylsnyckel. Jämfört med svetsning går montaget minst tio gånger snabbare, och helt utan specialutbildning och heta arbeten. Dessutom är Alvenius FlowMax -rör väsentligt lättare än standardrör, vilket underlättar och förkortar hanteringstiden rejält både vid installation och underhåll. Den låga vikten bidrar i högsta grad också till lägre kostnader vid transport, hantering och installation. 3

4 4

5 När säkerhet och tillförlitlighet är högsta prioritet Alvenius FlowMax -rör belagda med CorroFlo är den absolut bästa lösningen för släckvatten i miljöer, där det krävs 100 % pålitlighet och funktionalitet i årtionde efter årtionde. Oberoende tester visar nämligen att livslängden på oskadade FlowMax -rör är över 50 år. Dessutom klarar CorroFlo -rören kraven för den tuffaste korrosivitetsklassningen C5-M (marin miljö). För att få ett stöttåligare rör kan det beläggas utvändigt med RocShield. Maximal säkerhet Tack vare att FlowMax -rören är in- och utvändigt belagda med CorroFlo är de oslagbart motståndskraftiga i den här typen av miljöer. Dels är korrosionsskyddet oöverträffat, dels står FlowMax -rören emot exempelvis sura och alkaliska ämnen, kemikalier, extremt väder och UV-strålning. Även om släcksystemet långa tider står oanvänt med korrosivt vatten uppstår ingen korrosion, och anläggningen är 100 % driftklar när det krävs. En annan fördel är att rör som är belagda med CorroFlo är icke-ledande. Lågt flödesmotstånd lägre driftskostnader Redan på konstruktionsstadiet bör man ta hänsyn till att FlowMax -rörens tunna väggar ger en mängd fördelar. Möjlighet att välja ett rör med mindre ytterdiameter Lägre flödesmotstånd genom större innerdiameter Möjlighet att använda mindre pumpar - eller med lägre effekt - tack vare mindre flödesmotstånd Möjlighet att reducera antalet pumpar i systemet Tack vare att Alvenius FlowMax -rör spiralsvetsas och inte längdsvetsas, håller de sig alltid raka både vid belastning och vid temperaturförändringar 5

6 6

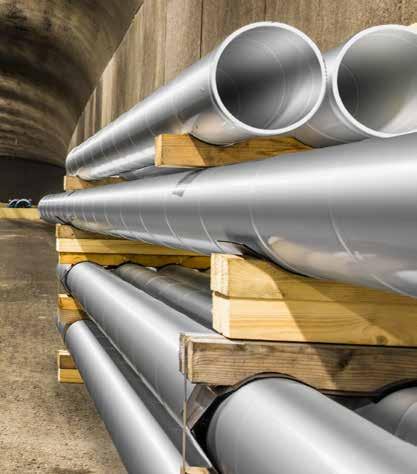

7 FlowMax -rör för släckvatten Alvenius FlowMax -rör spiralsvetsas med unikt tryckkärlsklassat stålmaterial. Det innebär att rören kan göras tunnväggiga men ändå starka, och tack vare spiralsvetsningen håller sig rören raka. Rören kan också göras med slät insida, vilket förhindrar att kondensvatten blir liggande i ett torrörsystem. Den typen av system används i tunnlar där man räknar med minusgrader under en del av året. Dränering av rörsystemet sker genom Outlet-kopplingarna. Fakta Diameter Tryck Väggtjocklek Vikter mm. CorroFlo -belagda 80 bar 1,25 7,9 mm % lägre vikt jämfört med handelstuber Rigida kopplingar eller flexibla kopplingar där man kan förvänta sig en viss rörelse eller temperaturförändringar Självtätande EPDM gummipackning. Dvs ju högre tryck i ledningen, desto mer tätar packningen. Avvinkling upp till 2,5. I långa ledningar kan du reducera antalet böjar. Okänslig för vibrationer Hanterar axiell rörelse, t ex värmeutveckling, tack vare axialspel i kopplingen Dimensioner mm Längder 500, 1 000, 2 000, 5 000, mm (standard) Övriga längder på begäran Tryckklass SS-EN Stålkvalitet SSAB Domex 240 YPD-ALV, 420 MCD-ALV Precisionssvarvade ringar för påsvetsning Ytbehandling CorroFlo eller CorroFlo plus RocShield Tillbehör/rördelar Komplett system med rör, rördelar, kopplingar etc Viktbesparingar % jämfört med handelstuber 7

8 8

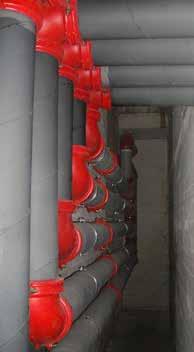

9 Sprinklerrör viktiga delar i ett kvalificerat brandskyddssystem Pålitlighet, tillförlitlighet och 100 % funktion i alla lägen och användarmiljöer är vad Alvenius lättviktsrör för sprinkler levererar. Självklart är rörsystemet utvecklat för de tuffaste miljöerna och situationerna, och därmed blir pålitligheten och motståndskraften maximal. Alvenius obehandlade eller varmförzinkade rör för sprinklerapplikationer levereras i dimensionerna mm. En stor fördel med Alvenius stålrör är den låga vikten, tack vare att godstjockleken kan hållas nere. Det vill säga lätta att hantera och montera, och med mindre belastning på upphängningar. Det ger en viktbesparing på % jämfört med handelstuber. Tack vare att stålrören är spiralsvetsade blir de oöverträffat starka, styva och stabila och behåller sin rakhet under svetsning - till exempel när muffar svetsas på. Rören tål helt enkelt rejäl belastning, utan att tappa formen. Alvenius rillade, obehandlade/varmförzinkade rör är godkända och certifierade enligt alla nordiska brandnormer. Snabbkopplade och med bästa ekonomi Rören levereras färdigrillade för att passa och vara kompatibla med de snabbkopplingar som finns på marknaden. Givetvis är de rillade rören godkända enligt gällande sprinklernormer i norden. Bra flödesprestanda är en av många viktiga fördelar med våra rörsystem, och vinsten ligger bland annat i både lägre driftskostnader och lägre totalkostnader. Ytbehandling som passar användningen Alvenius sprinklerrör kan levereras varmförzinkade eller helt obehandlade. Rören är idealiska för stamrör/matarrör, framförallt där kraven på rostskydd är mycket högt Varmförzinkas för sk. torrörsystem. Obehandlade/målade för trycksatta system. Rören kan grundmålas i en rad olika standardkulörer 9

10 10

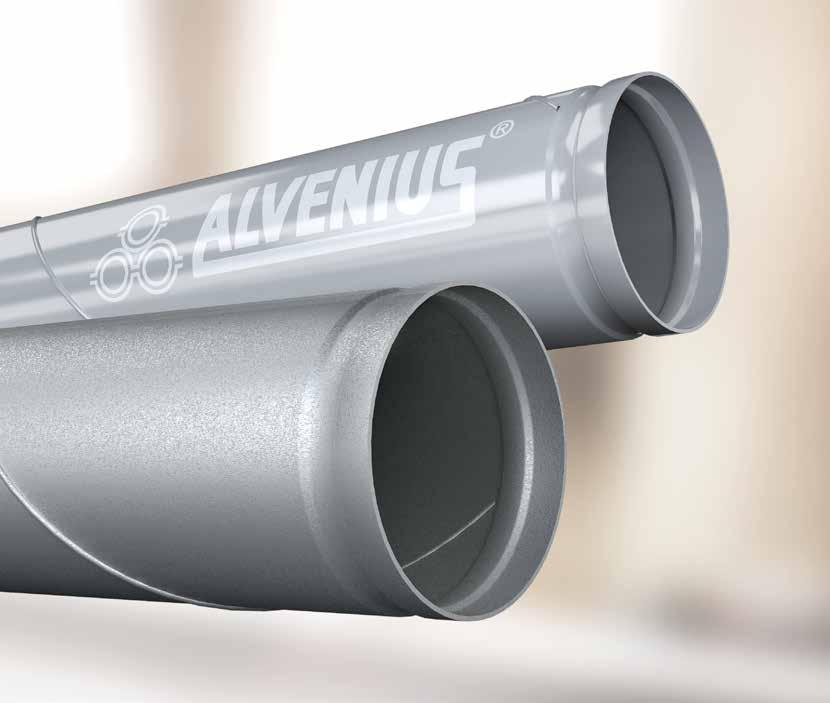

11 Alvenius Sprinklerrör Även Alvenius sprinklerrör spiralsvetsas med unikt tryckkärlsklassat stålmaterial. Resultatet blir tunnväggiga men ändå starka rör, och tack vare spiralsvetsningen håller de sig raka. Fakta Diameter mm Tryck 34 bar Väggtjocklek 2,0 4,4 mm Vikter % lägre vikt jämfört med handelstuber Finns som rigida eller flexibla kopplingar. Dimensioner mm Rigida eller flexibla kopplingar Självtätande packning Avvinkling upp till 2,5 Okänslig för vibrationer Hanterar axiell rörelse, t ex värmeutveckling, tack vare axialspel i kopplingen Dimensioner mm Längder mm mm Tryckklass SS-EN Stålkvalitet SSAB Domex 240 YPD-ALV, 420 MCD-ALV Levereras normalt rillade. Kan levereras med släta ändar. Ytbehandling HDG (varmförzinkning) Styvhet Ingen böjning eller deformation vid svetsning eller hantering Viktbesparingar % jämfört med handelstuber 11

12 12

13 Made in Sweden! Alvenius FlowMax -rör spiralsvetsas med unikt tryckkärlsklassat stålmaterial. Det innebär att rören kan göras tunnväggiga men ändå starka, och tack vare spiralsvetsningen håller sig rören raka. FlowMax -rören har en rad unika fördelar, just tack vare stålkvaliteterna. Inga andra tillverkare kan erbjuda kombinationen av materialstyrka, mycket jämn yta samt extremt tunnväggigt gods med bibehållen styrka. Alvenius är certifierade enligt kvalitetsstandarden ISO 9001, miljöstandarden ISO och svetsstandarden ISO FlowMax -rören tillverkas enligt tryckkärlsdirektivet PED 2014/68/EU och SS-EN serien. Toleranser enligt SS-EN Det innebär att FlowMax -rören håller högsta möjliga kvalitet. Stålkvaliteter SSAB Sträckgräns, ReH [MPa] Brottgräns, Rm [MPa] Brottförlängning [%] EN ekvivalent Domex 240 YP S235 Domex 420 MC S420 MC Tillgängliga tryckklasser Rördimension Arbetstryck [bar] ISO DN Tum DY [mm] ,9 x x x ,3 x x x ,7 x x x ,3 x x x ,1 x x x ,0 x x x ,9 x x x ,4 x x x ,0 x x 13

14 RocShield CorroFlo Höghållfast stål CorroFlo Ytbeläggning för maximal livslängd och pålitlighet Effektiv ytbeläggning förbättrar rörsystemets prestanda dramatiskt. Speciellt i användar-miljöer där korrosion och aggressiv påverkan är vanliga. Alvenius FlowMax ytbeläggs för att ge maximal pålitlighet, säkerhet och livslängd. CorroFlo och RocShield är unika ytbeläggningar från Alvenius, och har testats och använts under många år, med oöverträffade prestanda. Ytbeläggningarna är idealiska för släckvattenrör tack vare överlägsen motståndskraft mot till exempel surt vatten, aggressiva kemikalier, påverkan från väder, vind och saltbemängd luft vid utomhusinstallationer. 14

15 CorroFlo. Maximalt korrossionsskydd för säkerhet och livslängd CorroFlo är en termoplastbeläggning, med en rad unika fördelar. Lägre flödesmotstånd genom större innerdiameter och beläggning med CorroFlo Möjlighet att använda mindre pumpar eller med lägre effekt, tack vare mindre flödesmotstånd Möjlighet att reducera antalet pumpar i systemet Mycket god vidhäftning ingen risk för sprickor eller flagning Hög kemisk motståndskraft mot sura och alkaliska vätskor Idealisk i utomhusmiljö okänslig för UV, flexibel ner till -70 C Arbetstemperatur i luft upp till +60 C Motsvarar C5-M. Dvs mycket hög motståndskraft mot korrosion i extrema marina miljöer med hög salthalt. Elektriskt isolerande Miljövänlig Extremt lågt flödesmotstånd. Absolut ytråhet: 0,05 mm Skikttjocklek 500 µm 800 % brottförlängning RocShield För extra uthållighet och motståndskraft mot slitage och tuff hantering, kan FlowMax -rören beläggas med RocShield - en extra 500 µm LDPE-beläggning ovanpå CorroFlo -beläggningen. RocShield ger en starkare och uthålligare yta med högre motståndskraft mot väder, kemikalier och mekaniskt slitage. Fördelarna är många: Enklare och säkrare rörhantering med bra grepp, tack vare grövre struktur Mycket hög motståndskraft mot slitage och mekanisk påverkan, till exempel vid återfyllning av rörgrav, hårdhänt hantering etc Mycket hög slagtålighet HDG för sprinklerrör Varmförzinkning är en metod för att ge långvarigt korrosionsskydd till stål med hjälp av beläggning av smält zink. Varmförzinkning har funnits i mer än 150 år och har prövats och testats i nästan varje situation. Fördelarna är både övertygande och omfattande. Det är en tuff beläggning som varar i många år, den är miljömässigt hållbar och underhållsfri. Däremot ska man inte använda varmförzinkade sprinklerrör för stillastående vatten. I den typen av applikationer är obehandlade sprinklerrör att föredra. 15
