Novapoint GeoSuite Toolbox

Transkript

1 Novapoint GeoSuite Toolbox Detta är en kort beskrivning av programpaketet Novapoint GeoSuite Toolbox. Toolboxen innehåller ett projekthanteringsprogram GS Arkiv som utgör den centrala delen av Toolboxen. Denna produkt måste alltid finnas i en installation och vara startad för att övriga produkter ska fungera som de ska. GS Presentation är den produkt som hanterar inhämtning, redovisning och tolkning av borresultaten från fält. Till detta kommer fyra beräkningsprogram GS Stabilitet för glidyteberäkningar, GS Sättning för analys av sättningar med och utan kryp, GS Spont och GS Pålgrupp för analys och beräkning av sponter respektive pålgrupper. Licensieringen kan antingen ske med lokala UB-licensert eller med flytande licneser. Samma licensieringssystem (FlexLm) används precis som övriga Novapoint. Detta dokument är till hjälp vid installation av programpaketet. Lycka till!

2 Installation Installationen av den nya Toolboxen sker med hjälp av ett standardiserat installationsprogram. Genom olika val i dialoger hanteras de allra vanligaste typerna av installationer. Installationen känner av om det finns en befintlig installation av GeoSuite Toolbox. Antingen kan den befintiga installationen konfigureras eller avinstalleras. Om man så önskas ombesörjs avinstallationen. Nedan anges information om standardinstallation. Installationsmapp: Program\Vianova\Novapoint\GeoSuite\R18.0_sv för svenska installationen för AutoCAD 2010 (eller motsvarande). Inställningar: Installationsprogrammet lägger samtliga inställningsfiler i mappen: C:\Documents and Settings\All Users\Application Data\PB\AutoGRAF\R18.0\sv Varje användare har en egen kopia i: C:\Documents and Settings\kalle\Application Data\PB\AutoGRAF\R18.0\sv där kalle är aktuell User. Inställningar (lagrade i Autograf.ini) som görs vid installation läggs i mappen för All Users. När en ny användare loggar in på datorn ärvs dessa inställningar. Framgent måste dock respektive användares inställningar uppdateras manuellt. Vid framtida uppdateringar av programpaketet läggs eventuellt uppdaterade eller nya filer under All Users och hämtas där automatiskt av GeoSuite Toolbox när så behövs. (detta gäller dock bara filer som användaren inte förväntas förändra protoypritning, AutoCAD-menyer mm andra inställningar som skalval, filter etc. ändras ej). Licensiering Vid installation får man välja vilken typ av licens man har. Alternativen är lokal licens (USB-lås) eller flytande (nätverks) licens. Flytande licens är standard. Behöver bara ändras om lokal licens ska hämtas från USB-lås. Drivrutin för detta måste då installeras om så inte gjorts tidigare (t ex vid installation av andra Novapoint-moduler).

3 Parametrar för Msi-installationen Installationsmappen: INSTALLDIR=C:\Vianova\Novapoint\GeoSuite\R18.2_sv PB_INSTALLDIR=INSTALLDIR (detta är egentligen överbestämt, men för säkerhets skull) PB_CADVERSION=R18.2 PB_LANGUAGE=sv OBS! Det är viktigt att dessa parametrar hänger ihop och säger samma sak. Det två sista används för registreringen i registry och för att bygga ihop sista mappen i parameterna INSTALLDIR. Stämmer det inte över ens kommer programmet att vägra start och upplysa om att genvägen i menyn inte stämmer med installationsmapp angiven i registry. Dvs PB_CADVERSION+ _ +PB_LANGUAGE=R18.2_sv AutoCAD PB_ACADVER=18 (gäller för AutoCAD 2010/2011/2012, AutoCAD 2013 kräver 64- bits och har egen GeoSuite-installation) PB_ACADLOCATION=Sökväg till PB_ACADEXE PB_ACADEXE=C:\Program Files\Autodesk\AutoCAD Civil 3D 2011 (Ska vara sökvägen/mappen där Acad.exe/Novapoint.exe ligger) PB_ACADOPT=/p "<<C3D_Imperial>>" (Startoptioner till AutoCAD/Novapoint) PB_NOVAPOINTVER=18.20 (om tillämpligt - anpassas till gällande Novapointversion!) PB_NOVAPOINTPATH= C:\Program Files\Vianova\Novapoint\18.10 (sökväg till mappen där Novapoint.exe finns) Licensen PB_NETLICPATH=@LICSRV01 (Licensserverns namn, använd ; för avskiljare om det är aktuellt med flera servrar) GeoArkiv PB_ARKIV=M:\Geoarkiv (mappen där Geoarkiv.bin ska ligga) INSTALLDIR27=samma som PB_ARKIV ovan, men för 32-bits installation INSTALLDIR3=samma som PB_ARKIV ovan, men för 64-bits installation All Users Vid installation kopieras filer till (motsvarande för aktuell Windows-version/språk): C:\Documents and Settings\All Users\Application Data\PB\AutoGRAF\R18.0\sv\ (där 18.0 avser aktuell AutoCAD-version ACADVER=18.0). Filerna i denna mapp används som mall för nya användare som loggar in på den aktuella datorn. Den nya användaren ärver således inställningar från denna mapp. T ex var AutoCAD ligger och vilken Novapoint-version som är gällande. (Det finns en sådan mapp för varje AutoCAD-plattform som GS Toolbox är installerad för.)

4 Installationspaketet innehåller: GS Arkiv Detta är det nya namnet på GeoArkiv. Utseendet kommer att vara bekant för er som använt GeoArkiv sedan förut. Alla inställningar för projektdatabas och dylikt kommer att ärvas från GeoArkiv. Observera var noggrann med att peka ut rätt sökväg till projektdatabasen - (dvs platsen för Geoarkiv.dat och Geoarkiv.bin). GS Presentation Presentationsprogrammet i GeoSuite Toolbox bygger vidare på AutoGRAF/Geoplot. Ännu en gammal bekant för erfarna användare i Sverige/Norge. GS Stabilitet PostoGRAF-Stabilitet är ursprunget till GS Stabilitet. GS Stabilitet finns nu både kör användning med AutoCAD som grafikplattform och en helt fristående som inte kräver AutoCAD licens. GS Sättning Detta är ett beräkningsprogram med kopplingar till Presentationsdata och befintliga terrängmodeller. Flera olika jordmodeller kan användas i analysen bland annat med en krypmodell utvecklad vid Chalmers Tekniska Högskola. I övrigt är beräkningskärnan byggd på ett Norskt program Geonac. GS Pålgrupp Också detta är ett helt nytt program. Beräkningsdelen bygger på det Norska Splice. Vid analys kan flera olika jordmodeller användas och pålgruppen kan bestå av ett godtyckligt antal pålar. Belastningen kan föras in både som styvheter (fjädrar) och som konventionella laster. GS Spont I denna version av Toolboxen levereras för närvarande den ursprungliga versionen av beräkningsprogrammet SpuntA3. SpuntA3 är ett norskt program, utvecklat vid SINTEF. Denna produkt kommer att ersättas under hösten med GS Spont ett nytt användargränssnitt men med samma beräkningskärna som SpuntA3. AutoGRAF-familjen Installationen innehåller också ett antal bekanta ansikten som ännu inte inarbetats i GeoSuite Toolbox AutoGRAF-Utvärdering och StenoGRAF. Dessa levereras i sina ursprungliga versioner, dock anpassade så att de kan licensieras med det nya licensieringssystemet FlexLM. AutoGRAF-GIS AutoGRAF-GIS levereras på separat installationspaket. Den finns nu att få för licensiering med FlexLM. Kontakta oss för mera information.

5 Licensiering Toolboxen kan nyttja lokal (USB) licens eller en flytande licens i nätverk. Lokal licensiering innebär att man vid installation väljer detta alternativ, och låter installationsprogrammet installera drivrutin för detta. Till den lokala licensen hör ett lås (USB) och en licensfil. Efter det att installationen är klar sätts låset i en ledig USB-port. Windows kommer att meddela när låset är klart att användas. Innan man första gången startar GS Arkiv (GeoArkiv) måste man placera licensfilen på lämpligt ställe. Vi rekommenderar att den placeras i mappen C:\Program\Vianova\GeoSuite (= standard installationsmapp för GeoSuite). När detta är gjort kan GS Arkiv startas. Vid första start kommer en dialog från licensieringssystemet att visas där man ombeds att peka ut var licensfilen finns. Bläddra och ange den mapp där licensfilen lagts. Fortsättningsvis kommer programmet att komma ihåg var licensfilen ligger. Flytande licens innebär att behörigheten hämtas från en central licensserver. För detta behövs ingen särskild installation för låset på den lokala maskinen. Licensieringen sker i serverdatorn. Dock kommer, på samma sätt som för lokal licens, en dialog att visas vid första start av GS Arkiv, där licensfilens placering efterfrågas. Välj nu alternativet Licensserver och ange licensserverns namn (eller ip-adress). Konsultera serveradministratören för att få rätt uppgifter. Den centrala låstjänsten installeras enligt anvisningar nedan.

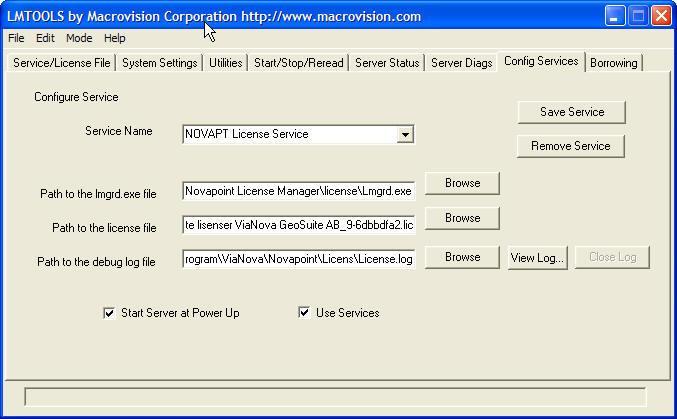

6 Installation av låsserver Programvara för installation av låsserver finns i mappen License\Novapoint License eller om nedladdning skett på motsvarande plats i komprimerad mapp. Kör Setup.exe. Följ instruktionerna enligt installationsprogrammet. Konfigurering av låsserver Starta FlexLM license manager: Programgruppen Novapoint License och lmtools. Välj fliken Config Services och ange följande och fyll i fältet Service Name: NOVAPT License Service. Använd därefter [Browse]-knappen och bläddra till platsen där Lmgrd.exe är installerad, där licensfilen ligger och en plats (och filnamn) för logfilen för fellogning. Välj därefter om tjänsten ska startas som Service och om denna skall startas automatiskt vid start av Windows. Slutför med Save service. Nu kan låstjänsten startas under fliken Start/Stop/Reread. Om automatisk start valts kan maskinen startas om. Nu kan licensiering av klientmaskiner påbörjas.
