Indego. Robert Bosch GmbH Power Tools Division Leinfelden-Echterdingen Germany. F 016 L (2012.

Transkript

1 OBJ_BUCH book Page 1 Wednesday, July 4, :44 AM Robert Bosch GmbH Power Tools Division Leinfelden-Echterdingen Germany Indego F 016 L ( ) O / 51 XXX de Originalbetriebsanleitung en Original instructions da Original brugsanvisning sv Bruksanvisning i original no Original driftsinstruks fi Alkuperäiset ohjeet

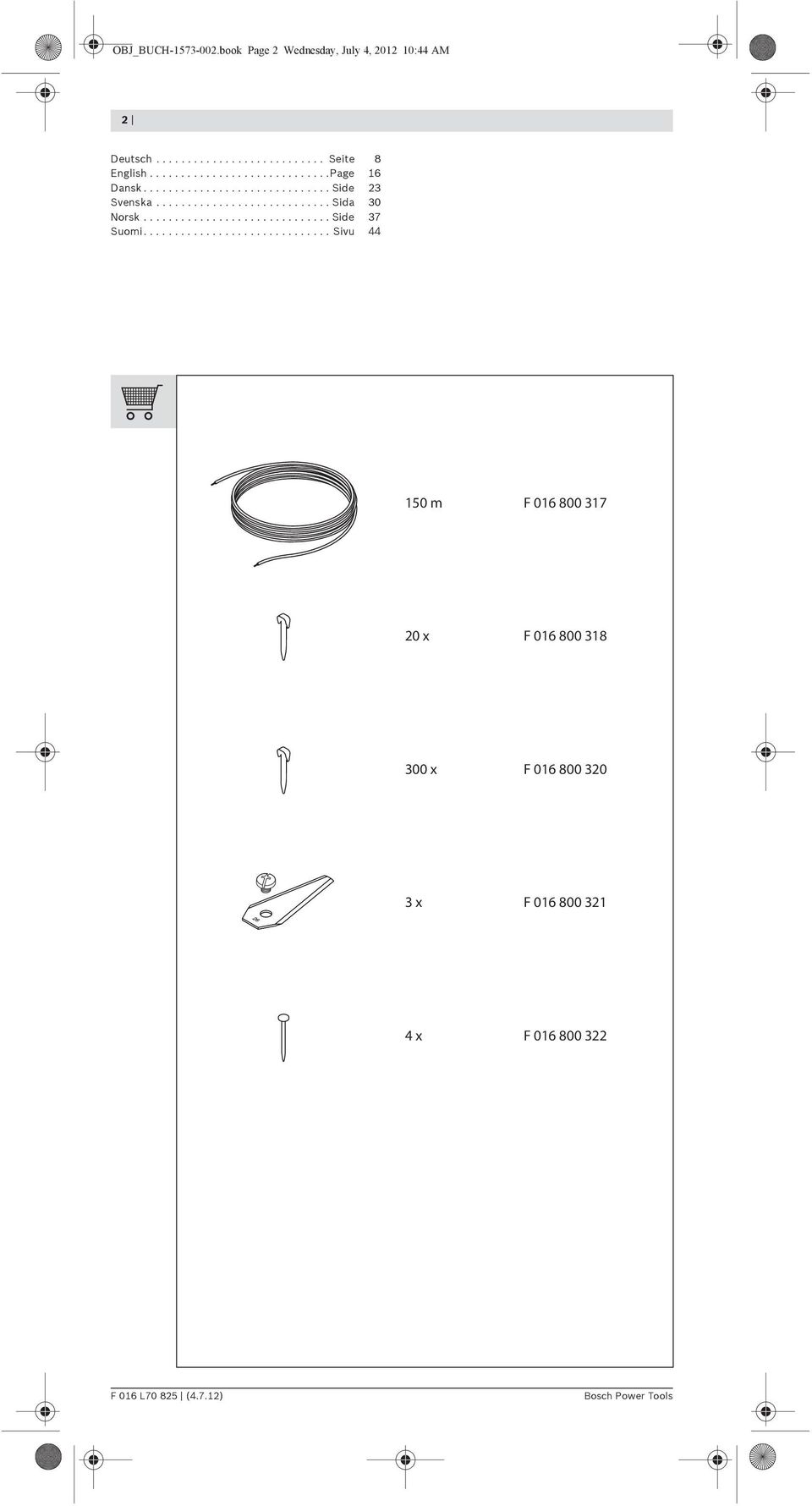

2 OBJ_BUCH book Page 2 Wednesday, July 4, :44 AM 2 Deutsch Seite 8 English Page 16 Dansk Side 23 Svenska Sida 30 Norsk Side 37 Suomi Sivu m F x F x F x F x F F 016 L (4.7.12) Bosch Power Tools

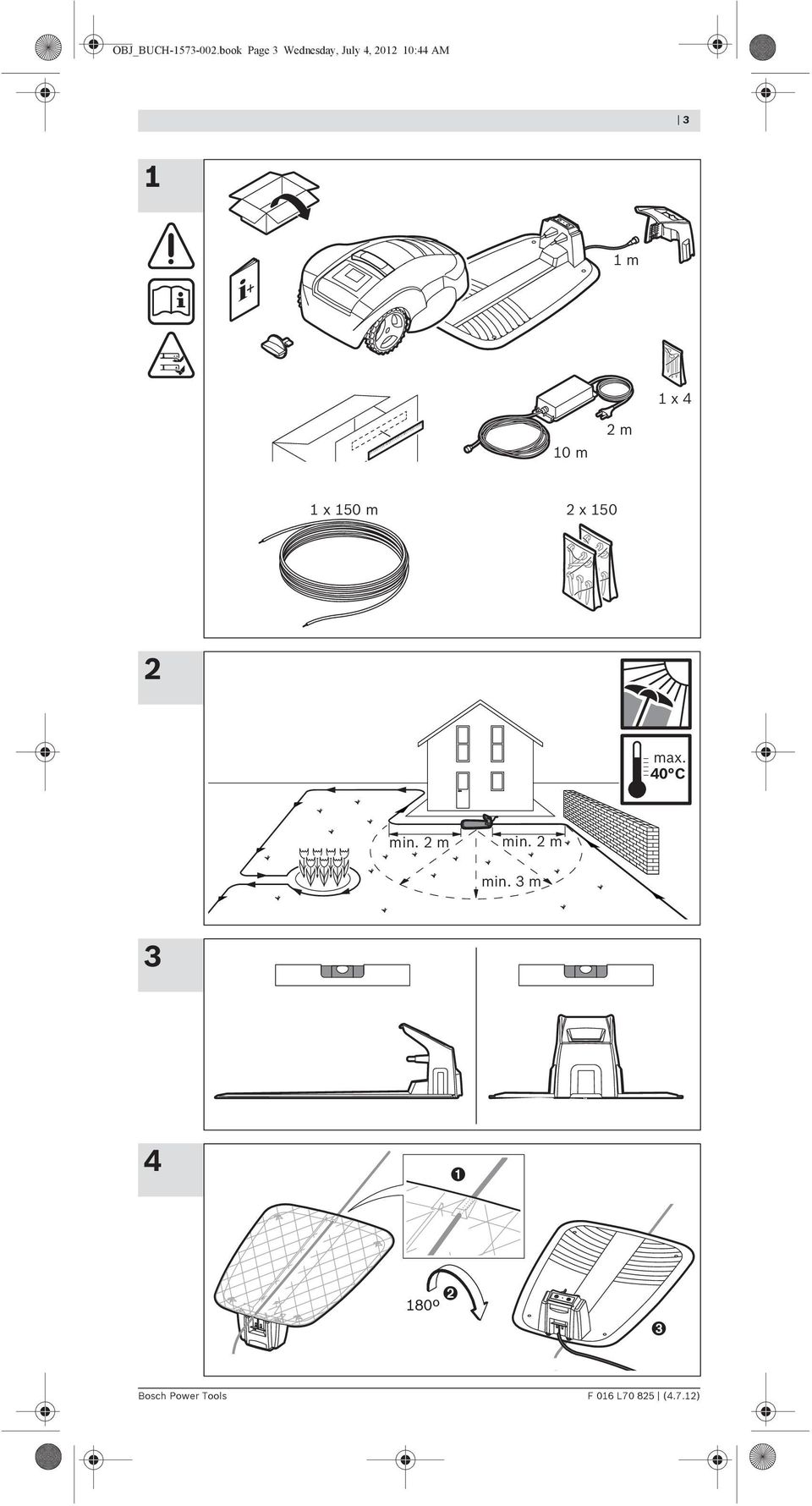

3 OBJ_BUCH book Page 3 Wednesday, July 4, :44 AM m 1 x 4 10 m 2 m 1 x 150 m 2 x max. 40 C min. 2 m min. 2 m min. 3 m 3 4 Bosch Power Tools F 016 L (4.7.12)

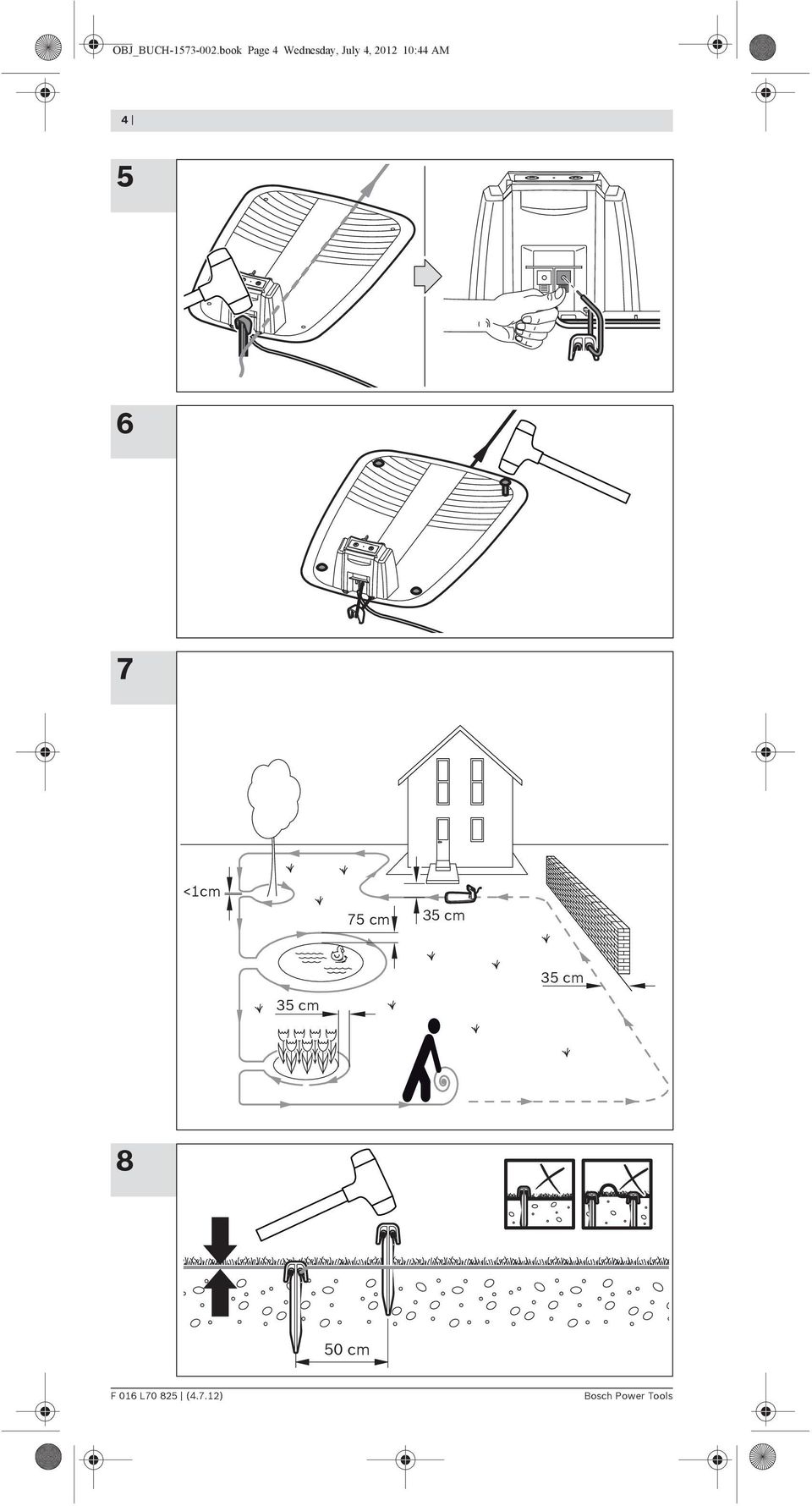

4 OBJ_BUCH book Page 4 Wednesday, July 4, :44 AM <1cm 75 cm 35 cm 35 cm 35 cm 8 50 cm F 016 L (4.7.12) Bosch Power Tools

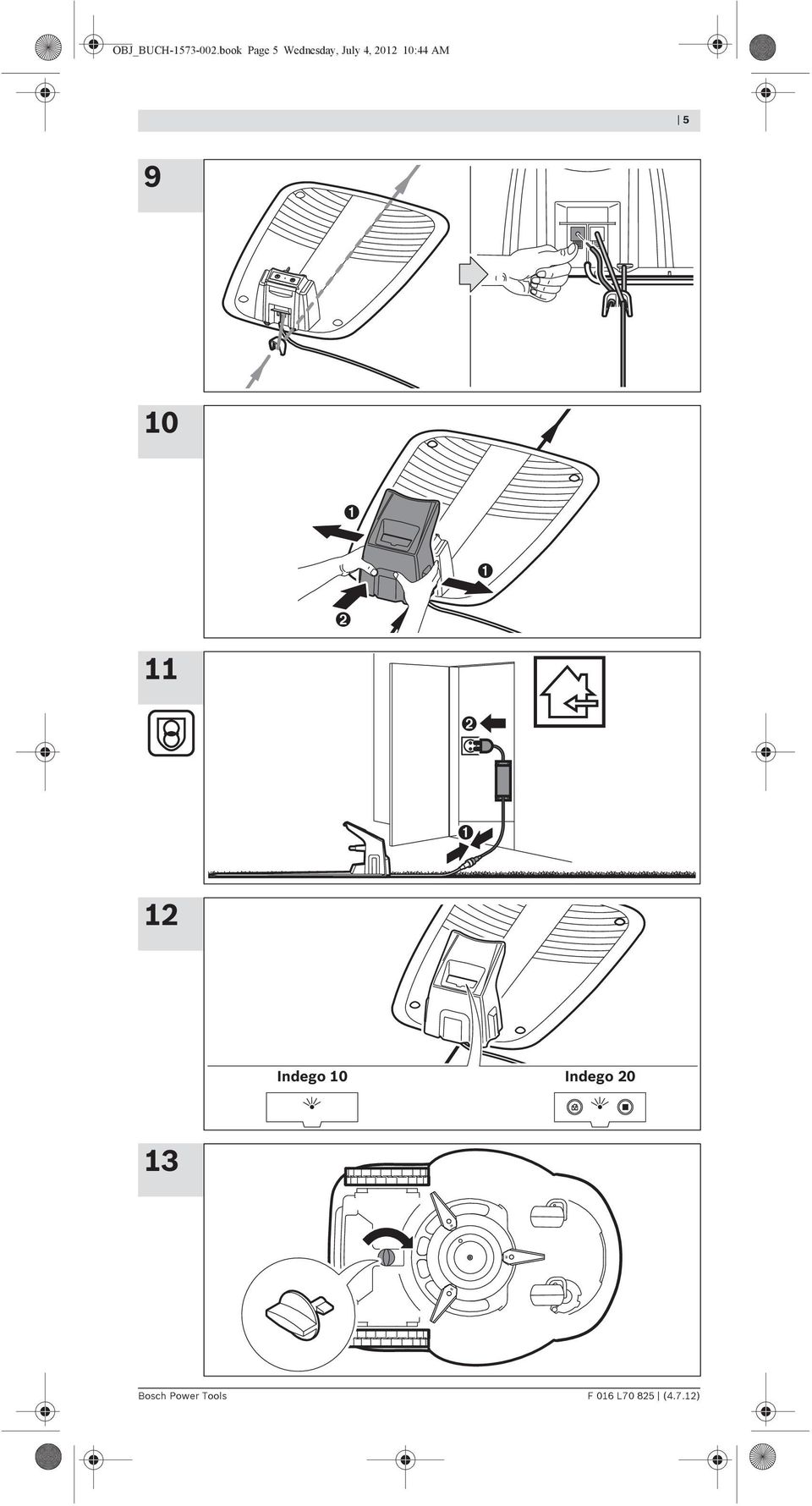

5 OBJ_BUCH book Page 5 Wednesday, July 4, :44 AM Indego 10 Indego Bosch Power Tools F 016 L (4.7.12)

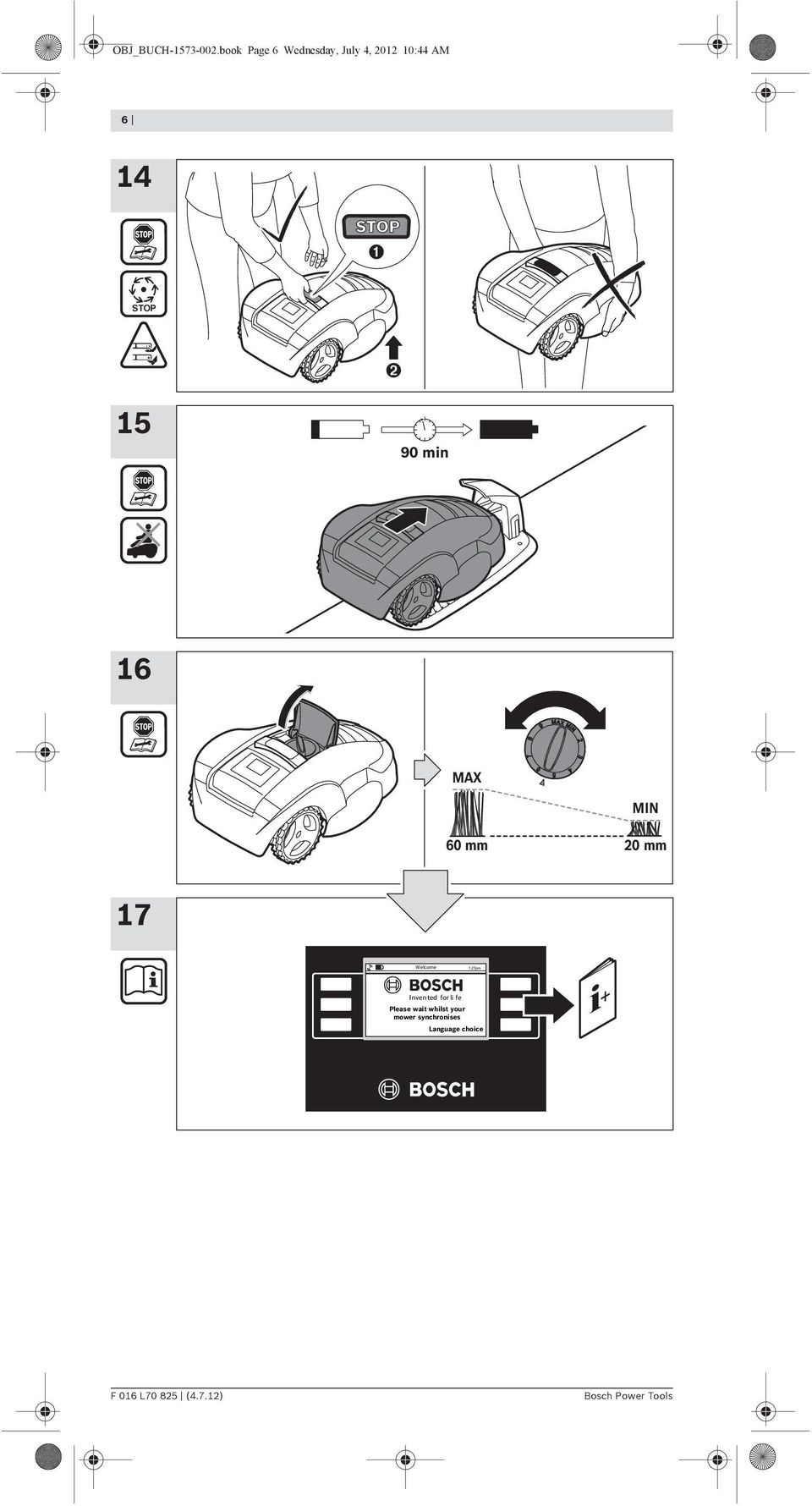

6 OBJ_BUCH book Page 6 Wednesday, July 4, :44 AM 6 14 STOP min 16 MAX MIN 60 mm 20 mm 17 Welcome 1:27pm Invented for li fe Please wait whilst your mower synchronises Language choice F 016 L (4.7.12) Bosch Power Tools

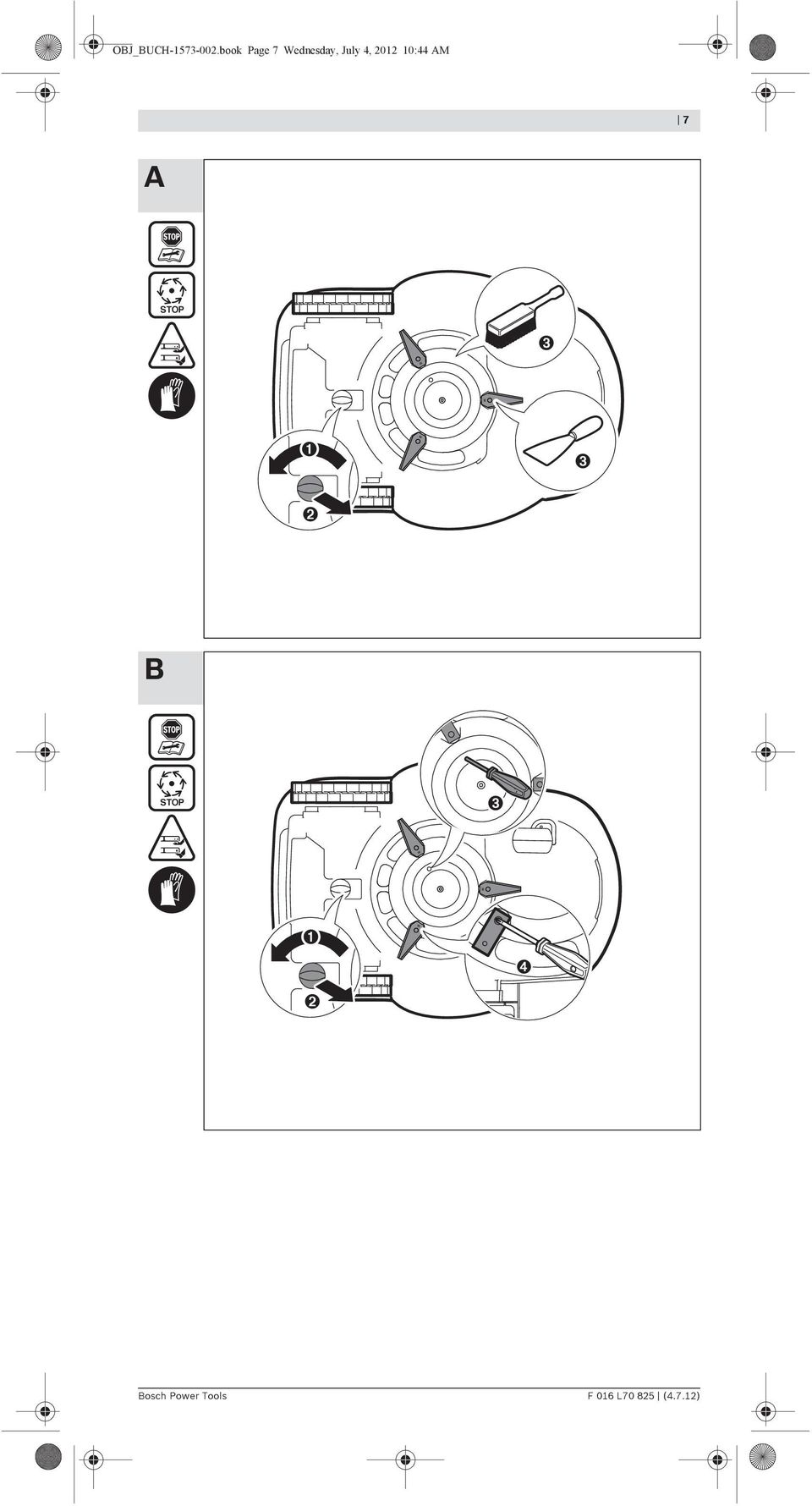

7 OBJ_BUCH book Page 7 Wednesday, July 4, :44 AM 7 A STOP B STOP Bosch Power Tools F 016 L (4.7.12)

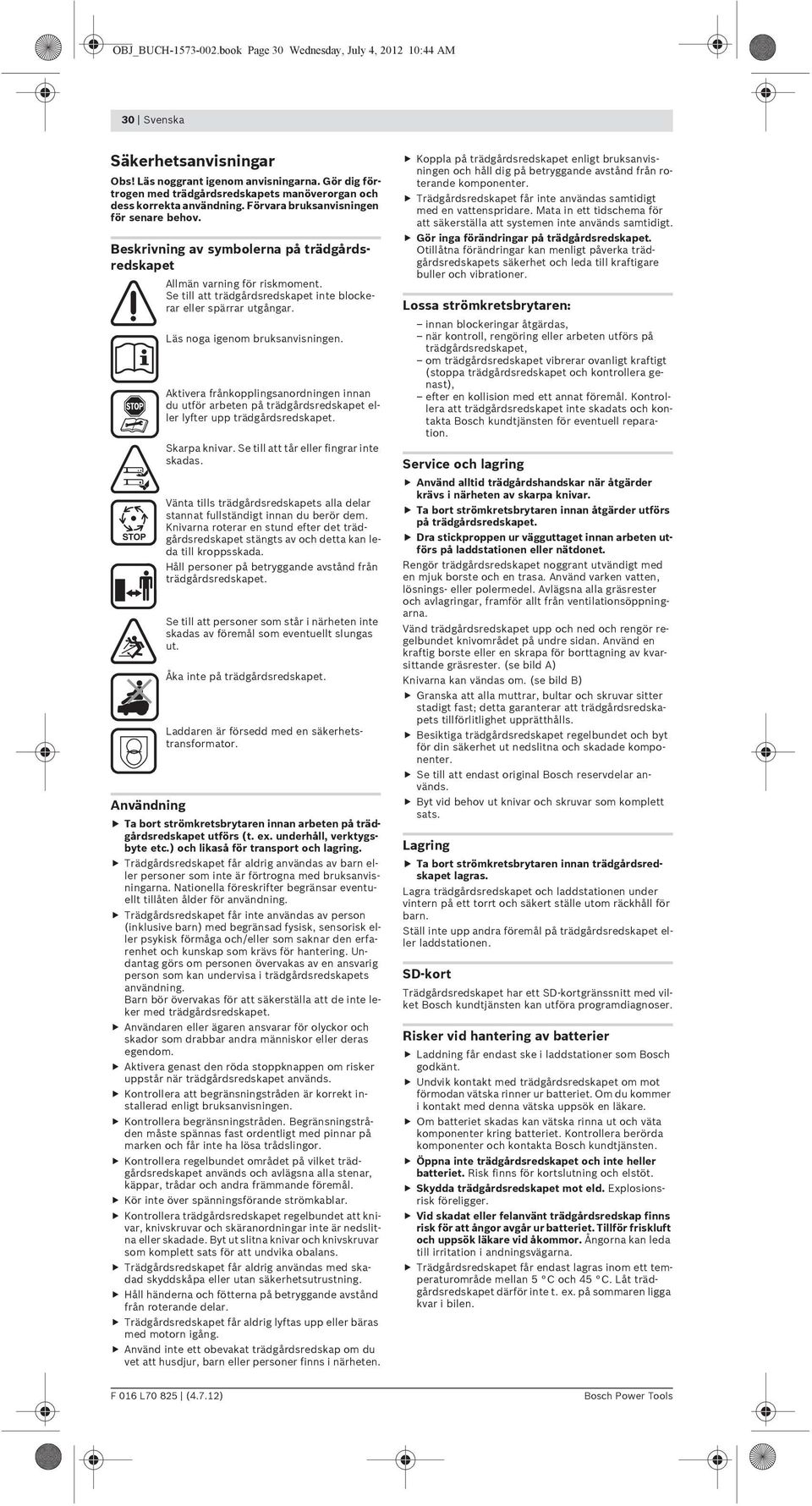

8 OBJ_BUCH book Page 30 Wednesday, July 4, :44 AM 30 Svenska sv Säkerhetsanvisningar Obs! Läs noggrant igenom anvisningarna. Gör dig förtrogen med trädgårdsredskapets manöverorgan och dess korrekta användning. Förvara bruksanvisningen för senare behov. Beskrivning av symbolerna på trädgårdsredskapet STOP Användning Allmän varning för riskmoment. Se till att trädgårdsredskapet inte blockerar eller spärrar utgångar. Läs noga igenom bruksanvisningen. Aktivera frånkopplingsanordningen innan du utför arbeten på trädgårdsredskapet eller lyfter upp trädgårdsredskapet. Skarpa knivar. Se till att tår eller fingrar inte skadas. Vänta tills trädgårdsredskapets alla delar stannat fullständigt innan du berör dem. Knivarna roterar en stund efter det trädgårdsredskapet stängts av och detta kan leda till kroppsskada. Håll personer på betryggande avstånd från trädgårdsredskapet. Se till att personer som står i närheten inte skadas av föremål som eventuellt slungas ut. Åka inte på trädgårdsredskapet. Laddaren är försedd med en säkerhetstransformator. Ta bort strömkretsbrytaren innan arbeten på trädgårdsredskapet utförs (t. ex. underhåll, verktygsbyte etc.) och likaså för transport och lagring. Trädgårdsredskapet får aldrig användas av barn eller personer som inte är förtrogna med bruksanvisningarna. Nationella föreskrifter begränsar eventuellt tillåten ålder för användning. Trädgårdsredskapet får inte användas av person (inklusive barn) med begränsad fysisk, sensorisk eller psykisk förmåga och/eller som saknar den erfarenhet och kunskap som krävs för hantering. Undantag görs om personen övervakas av en ansvarig person som kan undervisa i trädgårdsredskapets användning. Barn bör övervakas för att säkerställa att de inte leker med trädgårdsredskapet. Användaren eller ägaren ansvarar för olyckor och skador som drabbar andra människor eller deras egendom. Aktivera genast den röda stoppknappen om risker uppstår när trädgårdsredskapet används. Kontrollera att begränsningstråden är korrekt installerad enligt bruksanvisningen. Kontrollera begränsningstråden. Begränsningstråden måste spännas fast ordentligt med pinnar på marken och får inte ha lösa trådslingor. Kontrollera regelbundet området på vilket trädgårdsredskapet används och avlägsna alla stenar, käppar, trådar och andra främmande föremål. Kör inte över spänningsförande strömkablar. Kontrollera trädgårdsredskapet regelbundet att knivar, knivskruvar och skäranordningar inte är nedslitna eller skadade. Byt ut slitna knivar och knivskruvar som komplett sats för att undvika obalans. Trädgårdsredskapet får aldrig användas med skadad skyddskåpa eller utan säkerhetsutrustning. Håll händerna och fötterna på betryggande avstånd från roterande delar. Trädgårdsredskapet får aldrig lyftas upp eller bäras med motorn igång. Använd inte ett obevakat trädgårdsredskap om du vet att husdjur, barn eller personer finns i närheten. Koppla på trädgårdsredskapet enligt bruksanvisningen och håll dig på betryggande avstånd från roterande komponenter. Trädgårdsredskapet får inte användas samtidigt med en vattenspridare. Mata in ett tidschema för att säkerställa att systemen inte används samtidigt. Gör inga förändringar på trädgårdsredskapet. Otillåtna förändringar kan menligt påverka trädgårdsredskapets säkerhet och leda till kraftigare buller och vibrationer. Lossa strömkretsbrytaren: innan blockeringar åtgärdas, när kontroll, rengöring eller arbeten utförs på trädgårdsredskapet, om trädgårdsredskapet vibrerar ovanligt kraftigt (stoppa trädgårdsredskapet och kontrollera genast), efter en kollision med ett annat föremål. Kontrollera att trädgårdsredskapet inte skadats och kontakta Bosch kundtjänsten för eventuell reparation. Service och lagring Använd alltid trädgårdshandskar när åtgärder krävs i närheten av skarpa knivar. Ta bort strömkretsbrytaren innan åtgärder utförs på trädgårdsredskapet. Dra stickproppen ur vägguttaget innan arbeten utförs på laddstationen eller nätdonet. Rengör trädgårdsredskapet noggrant utvändigt med en mjuk borste och en trasa. Använd varken vatten, lösnings- eller polermedel. Avlägsna alla gräsrester och avlagringar, framför allt från ventilationsöppningarna. Vänd trädgårdsredskapet upp och ned och rengör regelbundet knivområdet på undre sidan. Använd en kraftig borste eller en skrapa för borttagning av kvarsittande gräsrester. (se bild A) Knivarna kan vändas om. (se bild B) Granska att alla muttrar, bultar och skruvar sitter stadigt fast; detta garanterar att trädgårdsredskapets tillförlitlighet upprätthålls. Besiktiga trädgårdsredskapet regelbundet och byt för din säkerhet ut nedslitna och skadade komponenter. Se till att endast original Bosch reservdelar används. Byt vid behov ut knivar och skruvar som komplett sats. Lagring Ta bort strömkretsbrytaren innan trädgårdsredskapet lagras. Lagra trädgårdsredskapet och laddstationen under vintern på ett torrt och säkert ställe utom räckhåll för barn. Ställ inte upp andra föremål på trädgårdsredskapet eller laddstationen. SD-kort Trädgårdsredskapet har ett SD-kortgränssnitt med vilket Bosch kundtjänsten kan utföra programdiagnoser. Risker vid hantering av batterier Laddning får endast ske i laddstationer som Bosch godkänt. Undvik kontakt med trädgårdsredskapet om mot förmodan vätska rinner ur batteriet. Om du kommer i kontakt med denna vätska uppsök en läkare. Om batteriet skadas kan vätska rinna ut och väta komponenter kring batteriet. Kontrollera berörda komponenter och kontakta Bosch kundtjänsten. Öppna inte trädgårdsredskapet och inte heller batteriet. Risk finns för kortslutning och elstöt. Skydda trädgårdsredskapet mot eld. Explosionsrisk föreligger. Vid skadat eller felanvänt trädgårdsredskap finns risk för att ångor avgår ur batteriet. Tillför friskluft och uppsök läkare vid åkommor. Ångorna kan leda till irritation i andningsvägarna. Trädgårdsredskapet får endast lagras inom ett temperaturområde mellan 5 C och 45 C. Låt trädgårdsredskapet därför inte t. ex. på sommaren ligga kvar i bilen. F 016 L (4.7.12) Bosch Power Tools

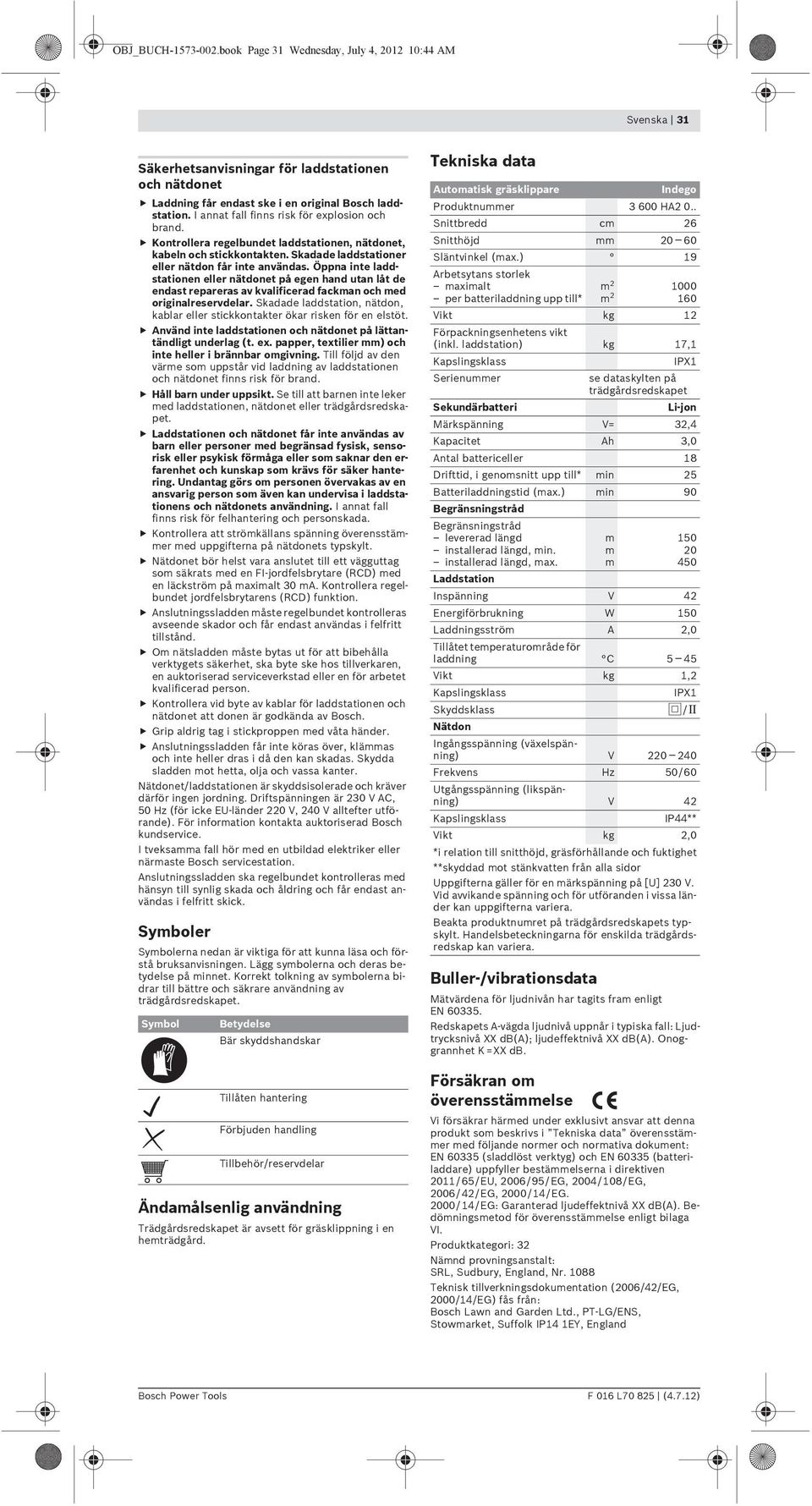

9 OBJ_BUCH book Page 31 Wednesday, July 4, :44 AM Svenska 31 Säkerhetsanvisningar för laddstationen och nätdonet Laddning får endast ske i en original Bosch laddstation. I annat fall finns risk för explosion och brand. Kontrollera regelbundet laddstationen, nätdonet, kabeln och stickkontakten. Skadade laddstationer eller nätdon får inte användas. Öppna inte laddstationen eller nätdonet på egen hand utan låt de endast repareras av kvalificerad fackman och med originalreservdelar. Skadade laddstation, nätdon, kablar eller stickkontakter ökar risken för en elstöt. Använd inte laddstationen och nätdonet på lättantändligt underlag (t. ex. papper, textilier mm) och inte heller i brännbar omgivning. Till följd av den värme som uppstår vid laddning av laddstationen och nätdonet finns risk för brand. Håll barn under uppsikt. Se till att barnen inte leker med laddstationen, nätdonet eller trädgårdsredskapet. Laddstationen och nätdonet får inte användas av barn eller personer med begränsad fysisk, sensorisk eller psykisk förmåga eller som saknar den erfarenhet och kunskap som krävs för säker hantering. Undantag görs om personen övervakas av en ansvarig person som även kan undervisa i laddstationens och nätdonets användning. I annat fall finns risk för felhantering och personskada. Kontrollera att strömkällans spänning överensstämmer med uppgifterna på nätdonets typskylt. Nätdonet bör helst vara anslutet till ett vägguttag som säkrats med en FI-jordfelsbrytare (RCD) med en läckström på maximalt 30 ma. Kontrollera regelbundet jordfelsbrytarens (RCD) funktion. Anslutningssladden måste regelbundet kontrolleras avseende skador och får endast användas i felfritt tillstånd. Om nätsladden måste bytas ut för att bibehålla verktygets säkerhet, ska byte ske hos tillverkaren, en auktoriserad serviceverkstad eller en för arbetet kvalificerad person. Kontrollera vid byte av kablar för laddstationen och nätdonet att donen är godkända av Bosch. Grip aldrig tag i stickproppen med våta händer. Anslutningssladden får inte köras över, klämmas och inte heller dras i då den kan skadas. Skydda sladden mot hetta, olja och vassa kanter. Nätdonet/laddstationen är skyddsisolerade och kräver därför ingen jordning. Driftspänningen är 230 V AC, 50 Hz (för icke EU-länder 220 V, 240 V alltefter utförande). För information kontakta auktoriserad Bosch kundservice. I tveksamma fall hör med en utbildad elektriker eller närmaste Bosch servicestation. Anslutningssladden ska regelbundet kontrolleras med hänsyn till synlig skada och åldring och får endast användas i felfritt skick. Symboler Symbolerna nedan är viktiga för att kunna läsa och förstå bruksanvisningen. Lägg symbolerna och deras betydelse på minnet. Korrekt tolkning av symbolerna bidrar till bättre och säkrare användning av trädgårdsredskapet. Symbol Betydelse Bär skyddshandskar Tillåten hantering Förbjuden handling ehör/reservdelar Ändamålsenlig användning Trädgårdsredskapet är avsett för gräsklippning i en hemträdgård. Tekniska data Automatisk gräsklippare Buller-/vibrationsdata Mätvärdena för ljudnivån har tagits fram enligt EN Redskapets A-vägda ljudnivå uppnår i typiska fall: Ljudtrycksnivå XX db(a); ljudeffektnivå XX db(a). Onoggrannhet K =XX db. Försäkran om överensstämmelse Indego Produktnummer HA2 0.. Snittbredd cm 26 Snitthöjd mm Släntvinkel (max.) 19 Arbetsytans storlek maximalt per batteriladdning upp till* m m Vikt kg 12 Förpackningsenhetens vikt (inkl. laddstation) kg 17,1 Kapslingsklass Serienummer Sekundärbatteri IPX1 se dataskylten på trädgårdsredskapet Li-jon Märkspänning V= 32,4 Kapacitet Ah 3,0 Antal battericeller 18 Drifttid, i genomsnitt upp till* min 25 Batteriladdningstid (max.) min 90 Begränsningstråd Begränsningstråd levererad längd installerad längd, min. installerad längd, max. Laddstation m m m Inspänning V 42 Energiförbrukning W 150 Laddningsström A 2,0 Tillåtet temperaturområde för laddning C 5 45 Vikt kg 1,2 Kapslingsklass Skyddsklass Nätdon IPX1 /II Ingångsspänning (växelspänning) V Frekvens Hz 50/60 Utgångsspänning (likspänning) V 42 Kapslingsklass IP44** Vikt kg 2,0 *i relation till snitthöjd, gräsförhållande och fuktighet **skyddad mot stänkvatten från alla sidor Uppgifterna gäller för en märkspänning på [U] 230 V. Vid avvikande spänning och för utföranden i vissa länder kan uppgifterna variera. Beakta produktnumret på trädgårdsredskapets typskylt. Handelsbeteckningarna för enskilda trädgårdsredskap kan variera. Vi försäkrar härmed under exklusivt ansvar att denna produkt som beskrivs i Tekniska data överensstämmer med följande normer och normativa dokument: EN (sladdlöst verktyg) och EN (batteriladdare) uppfyller bestämmelserna i direktiven 2011/65/EU, 2006/95/EG, 2004/108/EG, 2006/42/EG, 2000/14/EG. 2000/14/EG: Garanterad ljudeffektnivå XX db(a). Bedömningsmetod för överensstämmelse enligt bilaga VI. Produktkategori: 32 Nämnd provningsanstalt: SRL, Sudbury, England, Nr Teknisk tillverkningsdokumentation (2006/42/EG, 2000/14/EG) fås från: Bosch Lawn and Garden Ltd., PT-LG/ENS, Stowmarket, Suffolk IP14 1EY, England Bosch Power Tools F 016 L (4.7.12)

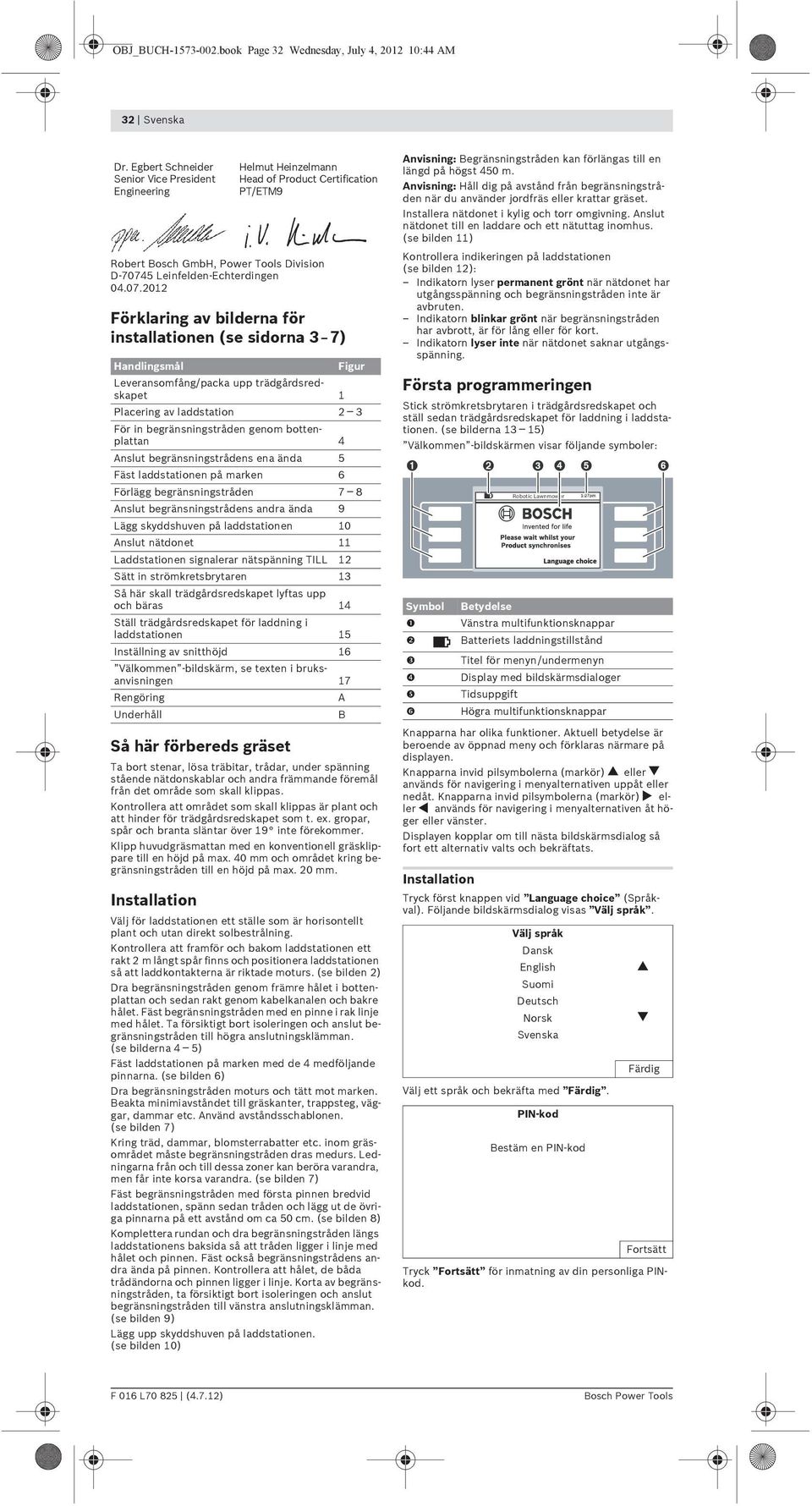

10 OBJ_BUCH book Page 32 Wednesday, July 4, :44 AM 32 Svenska Dr. Egbert Schneider Senior Vice President Engineering Robert Bosch GmbH, Power Tools Division D Leinfelden-Echterdingen Förklaring av bilderna för installationen (se sidorna 3 7) Handlingsmål Så här förbereds gräset Ta bort stenar, lösa träbitar, trådar, under spänning stående nätdonskablar och andra främmande föremål från det område som skall klippas. Kontrollera att området som skall klippas är plant och att hinder för trädgårdsredskapet som t. ex. gropar, spår och branta släntar över 19 inte förekommer. Klipp huvudgräsmattan med en konventionell gräsklippare till en höjd på max. 40 mm och området kring begränsningstråden till en höjd på max. 20 mm. Installation Helmut Heinzelmann Head of Product Certification PT/ETM9 Leveransomfång/packa upp trädgårdsredskapet 1 Figur Placering av laddstation 2 3 För in begränsningstråden genom bottenplattan 4 Anslut begränsningstrådens ena ända 5 Fäst laddstationen på marken 6 Förlägg begränsningstråden 7 8 Anslut begränsningstrådens andra ända 9 Lägg skyddshuven på laddstationen 10 Anslut nätdonet 11 Laddstationen signalerar nätspänning TILL 12 Sätt in strömkretsbrytaren 13 Så här skall trädgårdsredskapet lyftas upp och bäras 14 Ställ trädgårdsredskapet för laddning i laddstationen 15 Inställning av snitthöjd 16 Välkommen -bildskärm, se texten i bruksanvisningen 17 Rengöring Underhåll Välj för laddstationen ett ställe som är horisontellt plant och utan direkt solbestrålning. Kontrollera att framför och bakom laddstationen ett rakt 2 m långt spår finns och positionera laddstationen så att laddkontakterna är riktade moturs. (se bilden 2) Dra begränsningstråden genom främre hålet i bottenplattan och sedan rakt genom kabelkanalen och bakre hålet. Fäst begränsningstråden med en pinne i rak linje med hålet. Ta försiktigt bort isoleringen och anslut begränsningstråden till högra anslutningsklämman. (se bilderna 4 5) Fäst laddstationen på marken med de 4 medföljande pinnarna. (se bilden 6) Dra begränsningstråden moturs och tätt mot marken. Beakta minimiavståndet till gräskanter, trappsteg, väggar, dammar etc. Använd avståndsschablonen. (se bilden 7) Kring träd, dammar, blomsterrabatter etc. inom gräsområdet måste begränsningstråden dras medurs. Ledningarna från och till dessa zoner kan beröra varandra, men får inte korsa varandra. (se bilden 7) Fäst begränsningstråden med första pinnen bredvid laddstationen, spänn sedan tråden och lägg ut de övriga pinnarna på ett avstånd om ca 50 cm. (se bilden 8) Komplettera rundan och dra begränsningstråden längs laddstationens baksida så att tråden ligger i linje med hålet och pinnen. Fäst också begränsningstrådens andra ända på pinnen. Kontrollera att hålet, de båda trådändorna och pinnen ligger i linje. Korta av begränsningstråden, ta försiktigt bort isoleringen och anslut begränsningstråden till vänstra anslutningsklämman. (se bilden 9) Lägg upp skyddshuven på laddstationen. (se bilden 10) A B Anvisning: Begränsningstråden kan förlängas till en längd på högst 450 m. Anvisning: Håll dig på avstånd från begränsningstråden när du använder jordfräs eller krattar gräset. Installera nätdonet i kylig och torr omgivning. Anslut nätdonet till en laddare och ett nätuttag inomhus. (se bilden 11) Kontrollera indikeringen på laddstationen (se bilden 12): Indikatorn lyser permanent grönt när nätdonet har utgångsspänning och begränsningstråden inte är avbruten. Indikatorn blinkar grönt när begränsningstråden har avbrott, är för lång eller för kort. Indikatorn lyser inte när nätdonet saknar utgångsspänning. Första programmeringen Stick strömkretsbrytaren i trädgårdsredskapet och ställ sedan trädgårdsredskapet för laddning i laddstationen. (se bilderna 13 15) Välkommen -bildskärmen visar följande symboler: Symbol Knapparna har olika funktioner. Aktuell betydelse är beroende av öppnad meny och förklaras närmare på displayen. Knapparna invid pilsymbolerna (markör) eller används för navigering i menyalternativen uppåt eller nedåt. Knapparna invid pilsymbolerna (markör) eller används för navigering i menyalternativen åt höger eller vänster. Displayen kopplar om till nästa bildskärmsdialog så fort ett alternativ valts och bekräftats. Installation Betydelse Vänstra multifunktionsknappar Batteriets laddningstillstånd Titel för menyn/undermenyn Display med bildskärmsdialoger Tidsuppgift Robotic Lawnmower Högra multifunktionsknappar Tryck först knappen vid Language choice (Språkval). Följande bildskärmsdialog visas Välj språk. Välj språk Dansk English Suomi Deutsch Norsk Svenska Välj ett språk och bekräfta med Färdig. PIN-kod Bestäm en PIN-kod Färdig Fortsätt Tryck Fortsätt för inmatning av din personliga PINkod. F 016 L (4.7.12) Bosch Power Tools

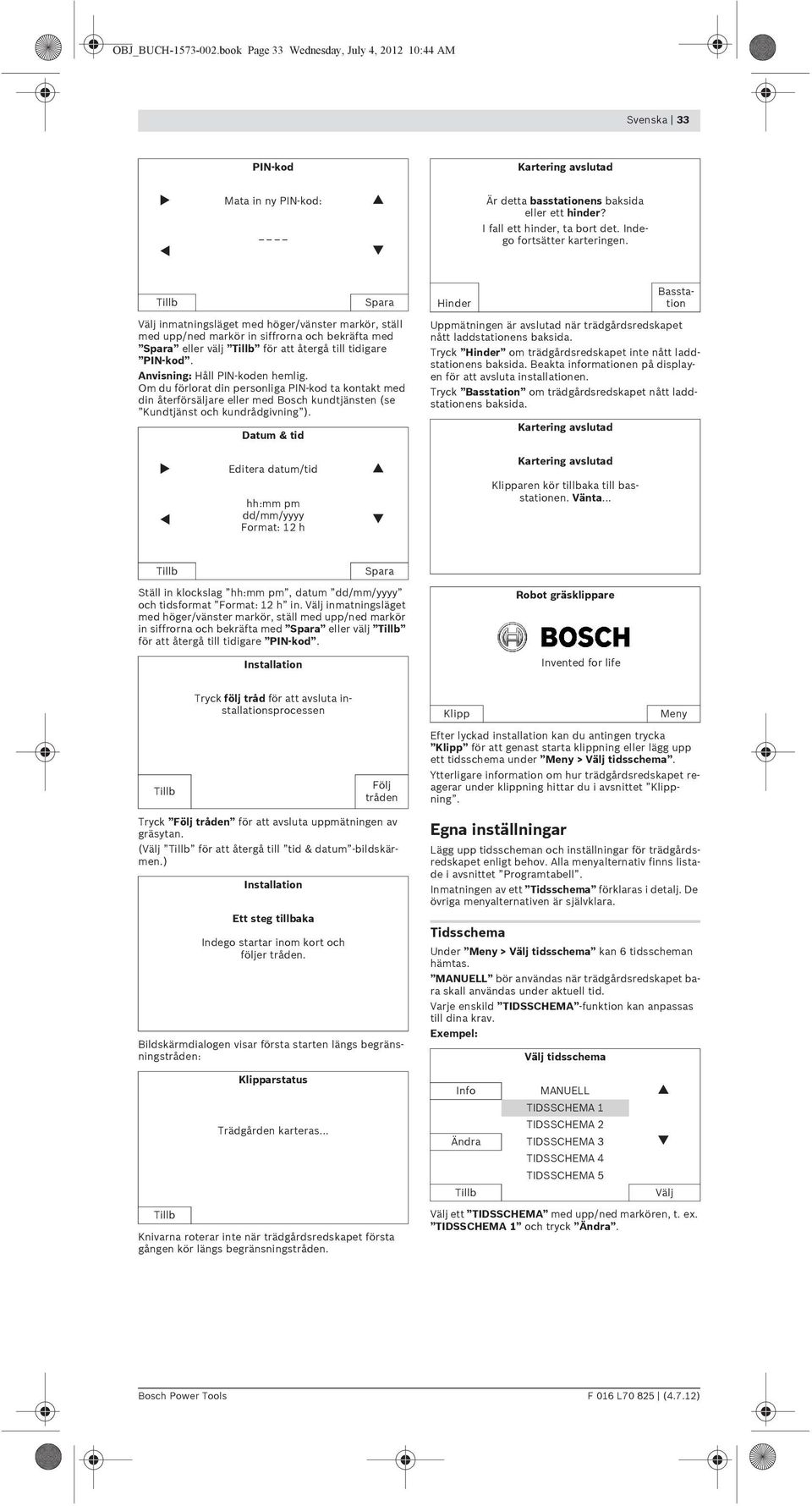

11 OBJ_BUCH book Page 33 Wednesday, July 4, :44 AM Svenska 33 PIN-kod Kartering avslutad Mata in ny PIN-kod: Är detta basstationens baksida eller ett hinder? I fall ett hinder, ta bort det. Indego fortsätter karteringen. Välj inmatningsläget med höger/vänster markör, ställ med upp/ned markör in siffrorna och bekräfta med Spara eller välj för att återgå till tidigare PIN-kod. Anvisning: Håll PIN-koden hemlig. Om du förlorat din personliga PIN-kod ta kontakt med din återförsäljare eller med Bosch kundtjänsten (se Kundtjänst och kundrådgivning ). Datum & tid Editera datum/tid hh:mm pm dd/mm/yyyy Format: 12 h Spara Hinder Uppmätningen är avslutad när trädgårdsredskapet nått laddstationens baksida. Tryck Hinder om trädgårdsredskapet inte nått laddstationens baksida. Beakta informationen på displayen för att avsluta installationen. Tryck Basstation om trädgårdsredskapet nått laddstationens baksida. Kartering avslutad Kartering avslutad Klipparen kör tillbaka till basstationen. Vänta... Basstation Ställ in klockslag hh:mm pm, datum dd/mm/yyyy och tidsformat Format: 12 h in. Välj inmatningsläget med höger/vänster markör, ställ med upp/ned markör in siffrorna och bekräfta med Spara eller välj för att återgå till tidigare PIN-kod. Installation Spara Robot gräsklippare Invented for life Tryck följ tråd för att avsluta installationsprocessen Följ tråden Klipp Meny Efter lyckad installation kan du antingen trycka Klipp för att genast starta klippning eller lägg upp ett tidsschema under Meny > Välj tidsschema. Ytterligare information om hur trädgårdsredskapet reagerar under klippning hittar du i avsnittet Klippning. Tryck Följ tråden för att avsluta uppmätningen av gräsytan. (Välj för att återgå till tid & datum -bildskärmen.) Installation Ett steg tillbaka Indego startar inom kort och följer tråden. Bildskärmdialogen visar första starten längs begränsningstråden: Klipparstatus Trädgården karteras... Knivarna roterar inte när trädgårdsredskapet första gången kör längs begränsningstråden. Egna inställningar Lägg upp tidsscheman och inställningar för trädgårdsredskapet enligt behov. Alla menyalternativ finns listade i avsnittet Programtabell. Inmatningen av ett Tidsschema förklaras i detalj. De övriga menyalternativen är självklara. Tidsschema Under Meny > Välj tidsschema kan 6 tidsscheman hämtas. MANUELL bör användas när trädgårdsredskapet bara skall användas under aktuell tid. Varje enskild TIDSSCHEMA -funktion kan anpassas till dina krav. Exempel: Info Välj tidsschema MANUELL TIDSSCHEMA 1 TIDSSCHEMA 2 Ändra TIDSSCHEMA 3 TIDSSCHEMA 4 TIDSSCHEMA 5 Välj Välj ett TIDSSCHEMA med upp/ned markören, t. ex. TIDSSCHEMA 1 och tryck Ändra. Bosch Power Tools F 016 L (4.7.12)

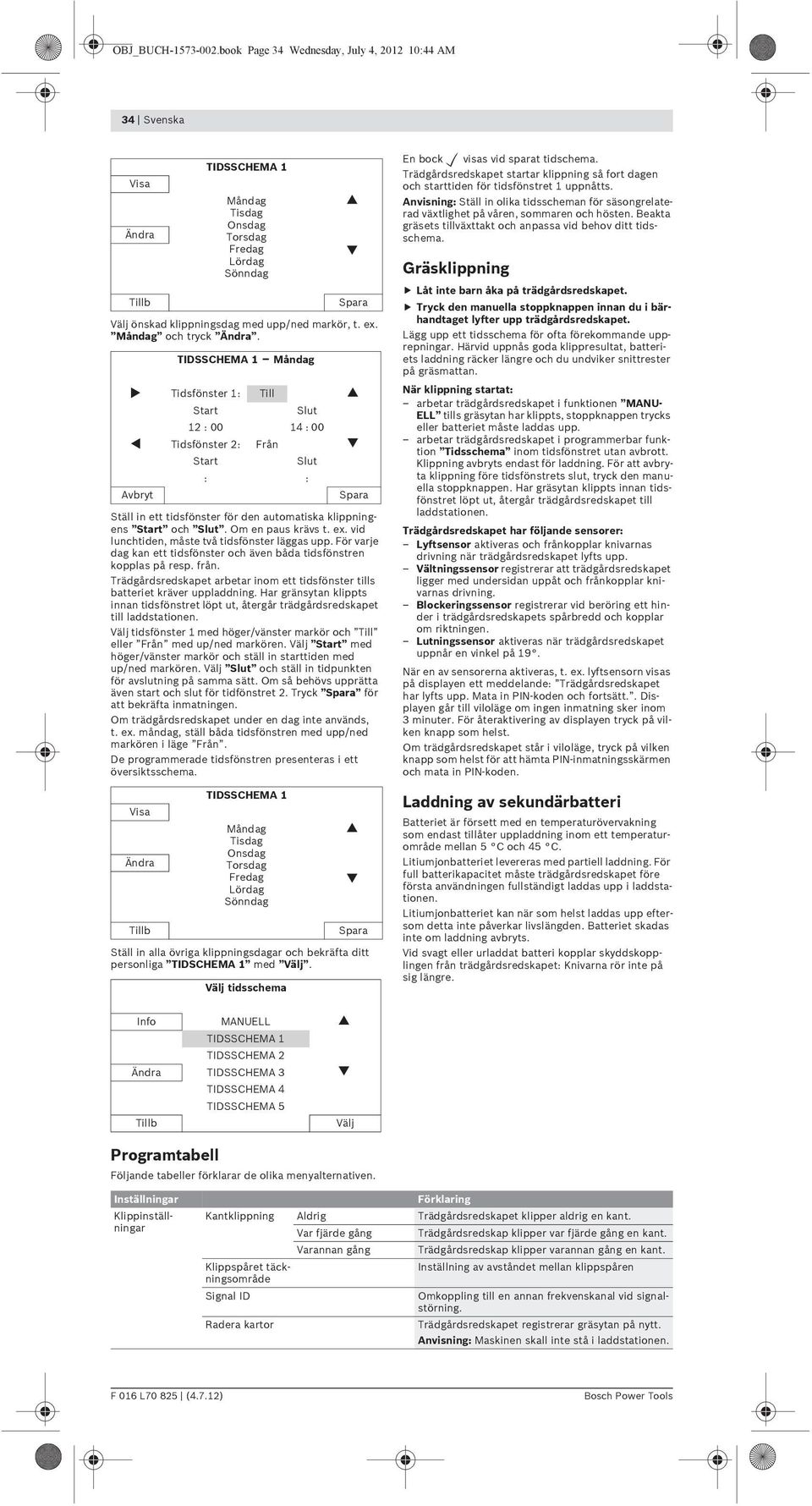

12 OBJ_BUCH book Page 34 Wednesday, July 4, :44 AM 34 Svenska Visa Ändra Välj önskad klippningsdag med upp/ned markör, t. ex. Måndag och tryck Ändra. Avbryt Ställ in ett tidsfönster för den automatiska klippningens Start och Slut. Om en paus krävs t. ex. vid lunchtiden, måste två tidsfönster läggas upp. För varje dag kan ett tidsfönster och även båda tidsfönstren kopplas på resp. från. Trädgårdsredskapet arbetar inom ett tidsfönster tills batteriet kräver uppladdning. Har gränsytan klippts innan tidsfönstret löpt ut, återgår trädgårdsredskapet till laddstationen. Välj tidsfönster 1 med höger/vänster markör och Till eller Från med up/ned markören. Välj Start med höger/vänster markör och ställ in starttiden med up/ned markören. Välj Slut och ställ in tidpunkten för avslutning på samma sätt. Om så behövs upprätta även start och slut för tidfönstret 2. Tryck Spara för att bekräfta inmatningen. Om trädgårdsredskapet under en dag inte används, t. ex. måndag, ställ båda tidsfönstren med upp/ned markören i läge Från. De programmerade tidsfönstren presenteras i ett översiktsschema. Visa Ändra TIDSSCHEMA 1 Måndag Tisdag Onsdag Torsdag Fredag Lördag Sönndag TIDSSCHEMA 1 Måndag Tidsfönster 1: Start Till Slut 12 : : 00 Tidsfönster 2: Start Från Slut : : TIDSSCHEMA 1 Måndag Tisdag Onsdag Torsdag Fredag Lördag Sönndag Spara Spara Ställ in alla övriga klippningsdagar och bekräfta ditt personliga TIDSCHEMA 1 med Välj. Välj tidsschema Spara En bock visas vid sparat tidschema. Trädgårdsredskapet startar klippning så fort dagen och starttiden för tidsfönstret 1 uppnåtts. Anvisning: Ställ in olika tidsscheman för säsongrelaterad växtlighet på våren, sommaren och hösten. Beakta gräsets tillväxttakt och anpassa vid behov ditt tidsschema. Gräsklippning Låt inte barn åka på trädgårdsredskapet. Tryck den manuella stoppknappen innan du i bärhandtaget lyfter upp trädgårdsredskapet. Lägg upp ett tidsschema för ofta förekommande upprepningar. Härvid uppnås goda klippresultat, batteriets laddning räcker längre och du undviker snittrester på gräsmattan. När klippning startat: arbetar trädgårdsredskapet i funktionen MANU- ELL tills gräsytan har klippts, stoppknappen trycks eller batteriet måste laddas upp. arbetar trädgårdsredskapet i programmerbar funktion Tidsschema inom tidsfönstret utan avbrott. Klippning avbryts endast för laddning. För att avbryta klippning före tidsfönstrets slut, tryck den manuella stoppknappen. Har gräsytan klippts innan tidsfönstret löpt ut, återgår trädgårdsredskapet till laddstationen. Trädgårdsredskapet har följande sensorer: Lyftsensor aktiveras och frånkopplar knivarnas drivning när trädgårdsredskapet lyfts upp. Vältningssensor registrerar att trädgårdsredskapet ligger med undersidan uppåt och frånkopplar knivarnas drivning. Blockeringssensor registrerar vid beröring ett hinder i trädgårdsredskapets spårbredd och kopplar om riktningen. Lutningssensor aktiveras när trädgårdsredskapet uppnår en vinkel på 19. När en av sensorerna aktiveras, t. ex. lyftsensorn visas på displayen ett meddelande: Trädgårdsredskapet har lyfts upp. Mata in PIN-koden och fortsätt.. Displayen går till viloläge om ingen inmatning sker inom 3 minuter. För återaktivering av displayen tryck på vilken knapp som helst. Om trädgårdsredskapet står i viloläge, tryck på vilken knapp som helst för att hämta PIN-inmatningsskärmen och mata in PIN-koden. Laddning av sekundärbatteri Batteriet är försett med en temperaturövervakning som endast tillåter uppladdning inom ett temperaturområde mellan 5 C och 45 C. Litiumjonbatteriet levereras med partiell laddning. För full batterikapacitet måste trädgårdsredskapet före första användningen fullständigt laddas upp i laddstationen. Litiumjonbatteriet kan när som helst laddas upp eftersom detta inte påverkar livslängden. Batteriet skadas inte om laddning avbryts. Vid svagt eller urladdat batteri kopplar skyddskopplingen från trädgårdsredskapet: Knivarna rör inte på sig längre. Info MANUELL TIDSSCHEMA 1 TIDSSCHEMA 2 Ändra TIDSSCHEMA 3 TIDSSCHEMA 4 TIDSSCHEMA 5 Välj Programtabell Följande tabeller förklarar de olika menyalternativen. Inställningar Klippinställningar Förklaring Kantklippning Aldrig Trädgårdsredskapet klipper aldrig en kant. Klippspåret täckningsområde Signal ID Radera kartor Var fjärde gång Varannan gång Trädgårdsredskap klipper var fjärde gång en kant. Trädgårdsredskap klipper varannan gång en kant. Inställning av avståndet mellan klippspåren Omkoppling till en annan frekvenskanal vid signalstörning. Trädgårdsredskapet registrerar gräsytan på nytt. Anvisning: Maskinen skall inte stå i laddstationen. F 016 L (4.7.12) Bosch Power Tools

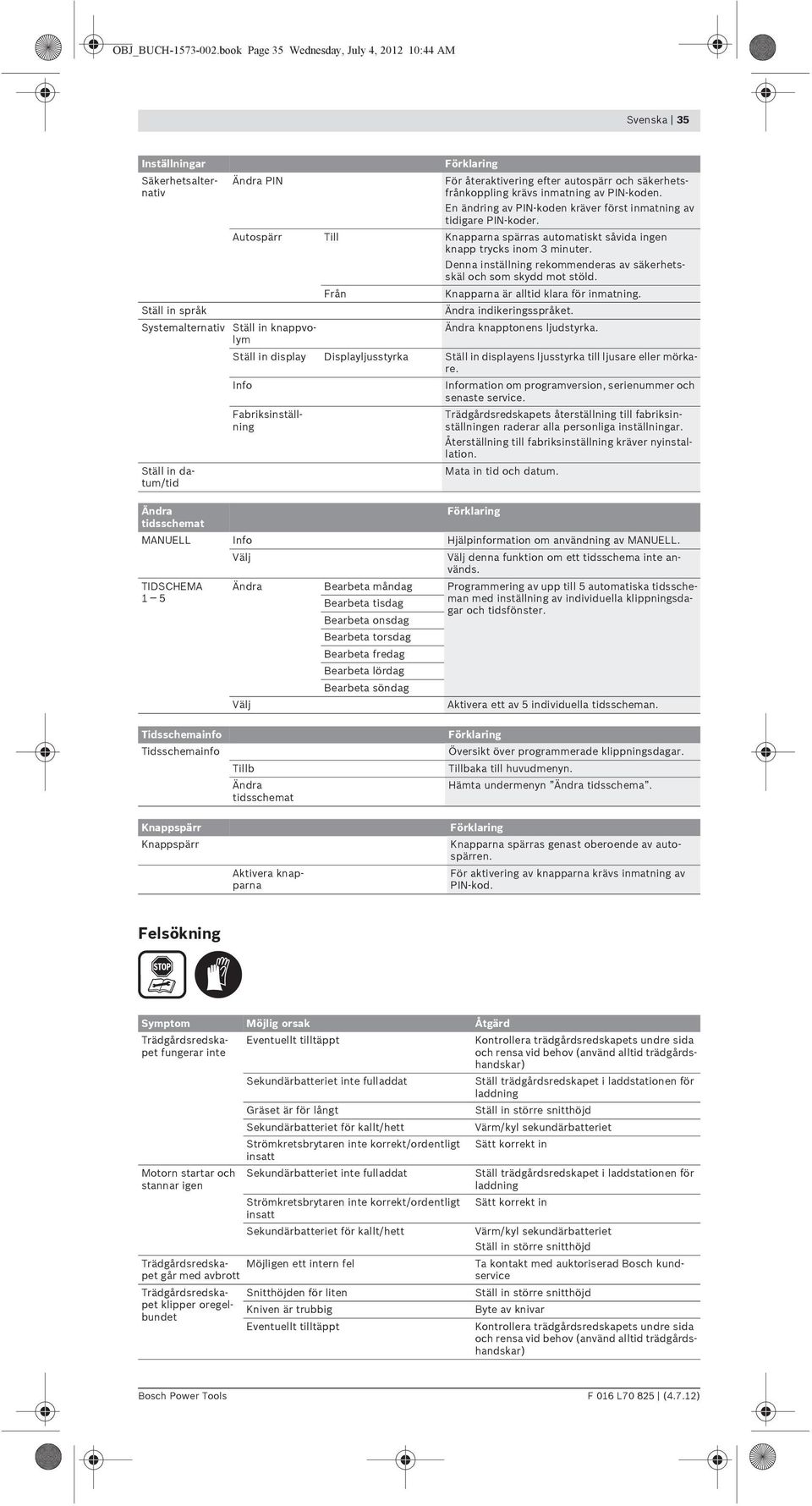

13 OBJ_BUCH book Page 35 Wednesday, July 4, :44 AM Svenska 35 Inställningar Säkerhetsalternativ Ställ in språk Ändra PIN Systemalternativ Ställ in knappvolym Ställ in datum/tid Ändra tidsschemat För återaktivering efter autospärr och säkerhetsfrånkoppling krävs inmatning av PIN-koden. En ändring av PIN-koden kräver först inmatning av tidigare PIN-koder. Autospärr Till Knapparna spärras automatiskt såvida ingen knapp trycks inom 3 minuter. Denna inställning rekommenderas av säkerhetsskäl och som skydd mot stöld. Från Knapparna är alltid klara för inmatning. Ändra indikeringsspråket. Ändra knapptonens ljudstyrka. Info Ställ in display Displayljusstyrka Ställ in displayens ljusstyrka till ljusare eller mörkare. Fabriksinställning Information om programversion, serienummer och senaste service. Trädgårdsredskapets återställning till fabriksinställningen raderar alla personliga inställningar. Återställning till fabriksinställning kräver nyinstallation. Mata in tid och datum. Förklaring MANUELL Info Hjälpinformation om användning av MANUELL. TIDSCHEMA 1 5 Välj Välj denna funktion om ett tidsschema inte används. Ändra Bearbeta måndag Programmering av upp till 5 automatiska tidsscheman med inställning av individuella klippningsda- Bearbeta tisdag gar och tidsfönster. Bearbeta onsdag Välj Bearbeta torsdag Bearbeta fredag Bearbeta lördag Bearbeta söndag Förklaring Aktivera ett av 5 individuella tidsscheman. Tidsschemainfo Tidsschemainfo Ändra tidsschemat Förklaring Översikt över programmerade klippningsdagar. aka till huvudmenyn. Hämta undermenyn Ändra tidsschema. Knappspärr Knappspärr Förklaring Knapparna spärras genast oberoende av autospärren. För aktivering av knapparna krävs inmatning av PIN-kod. Felsökning Symptom Möjlig orsak Åtgärd Aktivera knapparna Trädgårdsredskapet fungerar inte Motorn startar och stannar igen Eventuellt tilltäppt Sekundärbatteriet inte fulladdat Gräset är för långt Sekundärbatteriet för kallt/hett Strömkretsbrytaren inte korrekt/ordentligt insatt Sekundärbatteriet inte fulladdat Strömkretsbrytaren inte korrekt/ordentligt insatt Sekundärbatteriet för kallt/hett Kontrollera trädgårdsredskapets undre sida och rensa vid behov (använd alltid trädgårdshandskar) Trädgårdsredskapet går med Möjligen ett intern fel avbrott Ta kontakt med auktoriserad Bosch kundservice Trädgårdsredskapet klipper oregelbundet Snitthöjden för liten Kniven är trubbig Eventuellt tilltäppt Ställ trädgårdsredskapet i laddstationen för laddning Ställ in större snitthöjd Värm/kyl sekundärbatteriet Sätt korrekt in Ställ trädgårdsredskapet i laddstationen för laddning Sätt korrekt in Värm/kyl sekundärbatteriet Ställ in större snitthöjd Ställ in större snitthöjd Byte av knivar Kontrollera trädgårdsredskapets undre sida och rensa vid behov (använd alltid trädgårdshandskar) Bosch Power Tools F 016 L (4.7.12)

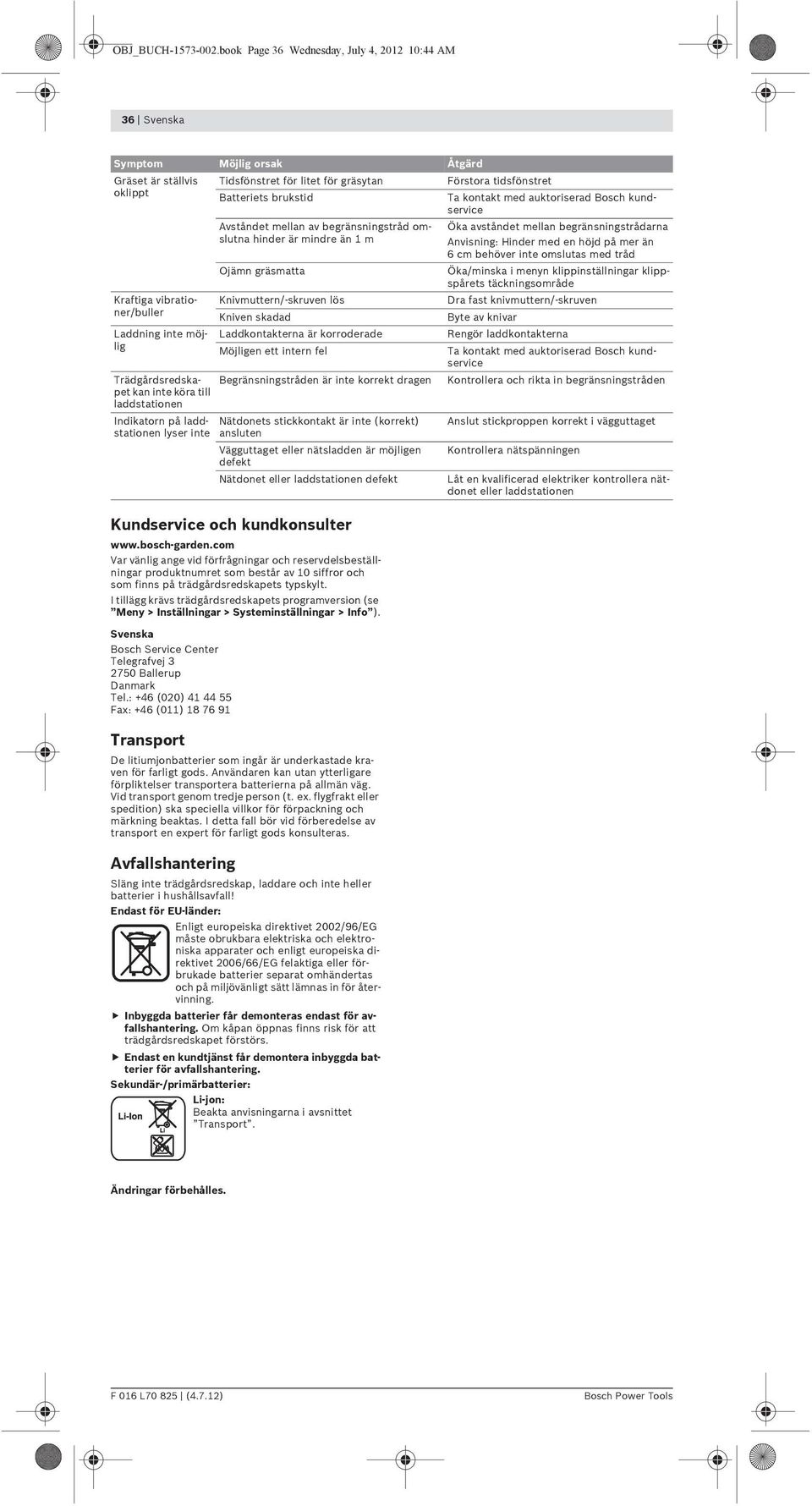

14 OBJ_BUCH book Page 36 Wednesday, July 4, :44 AM 36 Svenska Symptom Möjlig orsak Åtgärd Gräset är ställvis oklippt Kraftiga vibrationer/buller Laddning inte möjlig Kundservice och kundkonsulter Var vänlig ange vid förfrågningar och reservdelsbeställningar produktnumret som består av 10 siffror och som finns på trädgårdsredskapets typskylt. I tillägg krävs trädgårdsredskapets programversion (se Meny > Inställningar > Systeminställningar > Info ). Svenska Bosch Service Center Telegrafvej Ballerup Danmark Tel.: +46 (020) Fax: +46 (011) Transport De litiumjonbatterier som ingår är underkastade kraven för farligt gods. Användaren kan utan ytterligare förpliktelser transportera batterierna på allmän väg. Vid transport genom tredje person (t. ex. flygfrakt eller spedition) ska speciella villkor för förpackning och märkning beaktas. I detta fall bör vid förberedelse av transport en expert för farligt gods konsulteras. Avfallshantering Tidsfönstret för litet för gräsytan Batteriets brukstid Avståndet mellan av begränsningstråd omslutna hinder är mindre än 1 m Ojämn gräsmatta Knivmuttern/-skruven lös Kniven skadad Laddkontakterna är korroderade Möjligen ett intern fel Ta kontakt med auktoriserad Bosch kundservice Trädgårdsredskapet kan inte köra till Begränsningstråden är inte korrekt dragen laddstationen Indikatorn på laddstationen lyser inte Nätdonets stickkontakt är inte (korrekt) ansluten Vägguttaget eller nätsladden är möjligen defekt Nätdonet eller laddstationen defekt Släng inte trädgårdsredskap, laddare och inte heller batterier i hushållsavfall! Endast för EU-länder: Enligt europeiska direktivet 2002/96/EG måste obrukbara elektriska och elektroniska apparater och enligt europeiska direktivet 2006/66/EG felaktiga eller förbrukade batterier separat omhändertas och på miljövänligt sätt lämnas in för återvinning. Inbyggda batterier får demonteras endast för avfallshantering. Om kåpan öppnas finns risk för att trädgårdsredskapet förstörs. Endast en kundtjänst får demontera inbyggda batterier för avfallshantering. Sekundär-/primärbatterier: Li-jon: Beakta anvisningarna i avsnittet Transport. Förstora tidsfönstret Ta kontakt med auktoriserad Bosch kundservice Öka avståndet mellan begränsningstrådarna Anvisning: Hinder med en höjd på mer än 6 cm behöver inte omslutas med tråd Öka/minska i menyn klippinställningar klippspårets täckningsområde Dra fast knivmuttern/-skruven Byte av knivar Rengör laddkontakterna Kontrollera och rikta in begränsningstråden Anslut stickproppen korrekt i vägguttaget Kontrollera nätspänningen Låt en kvalificerad elektriker kontrollera nätdonet eller laddstationen Ändringar förbehålles. F 016 L (4.7.12) Bosch Power Tools
