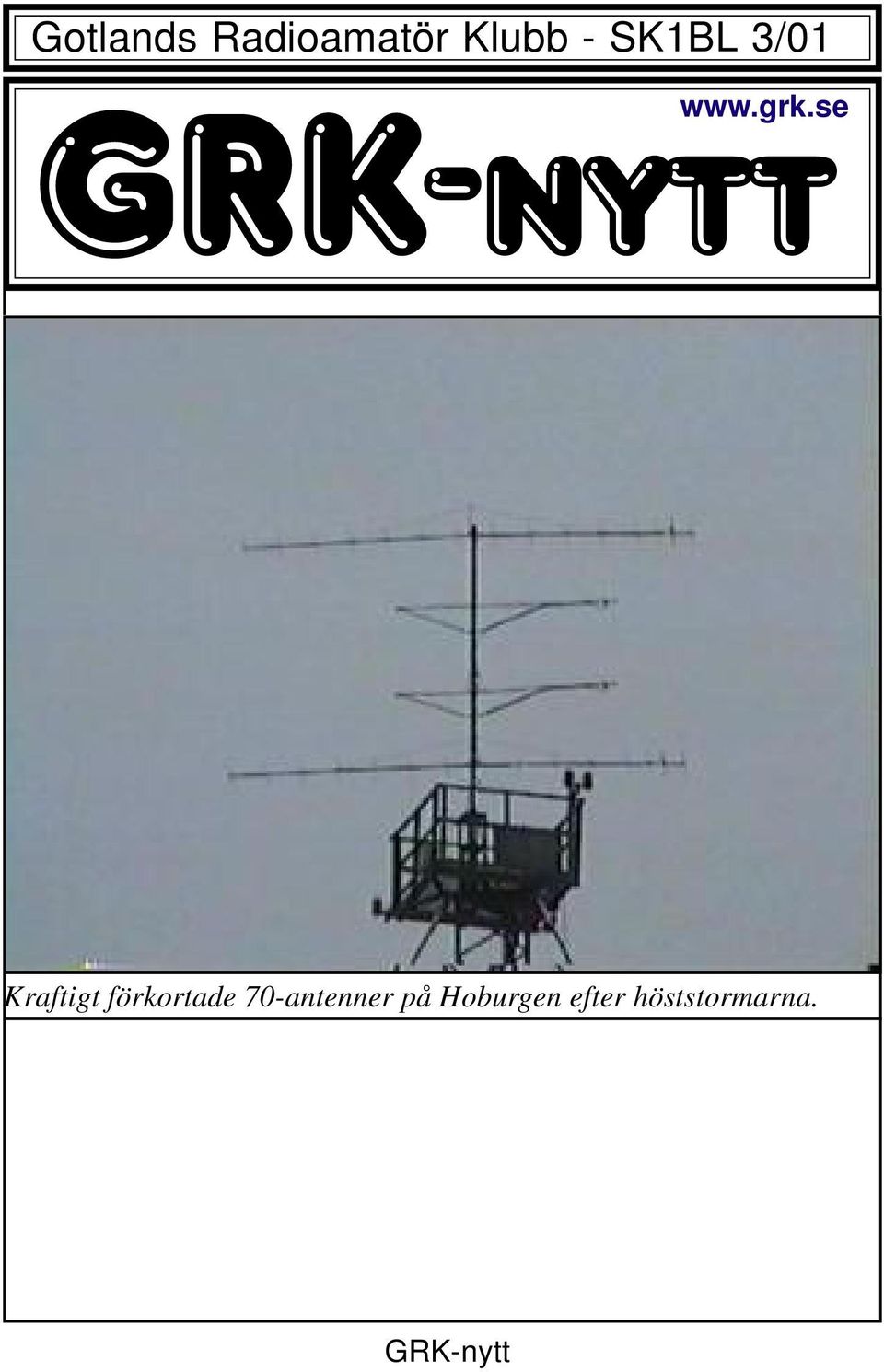

1 Gotlands Radioamatör Klubb - SK1BL 3/01 GRK-nytt Kraftigt förkortade 70-antenner på Hoburgen efter höststormarna. GRK-nytt 1

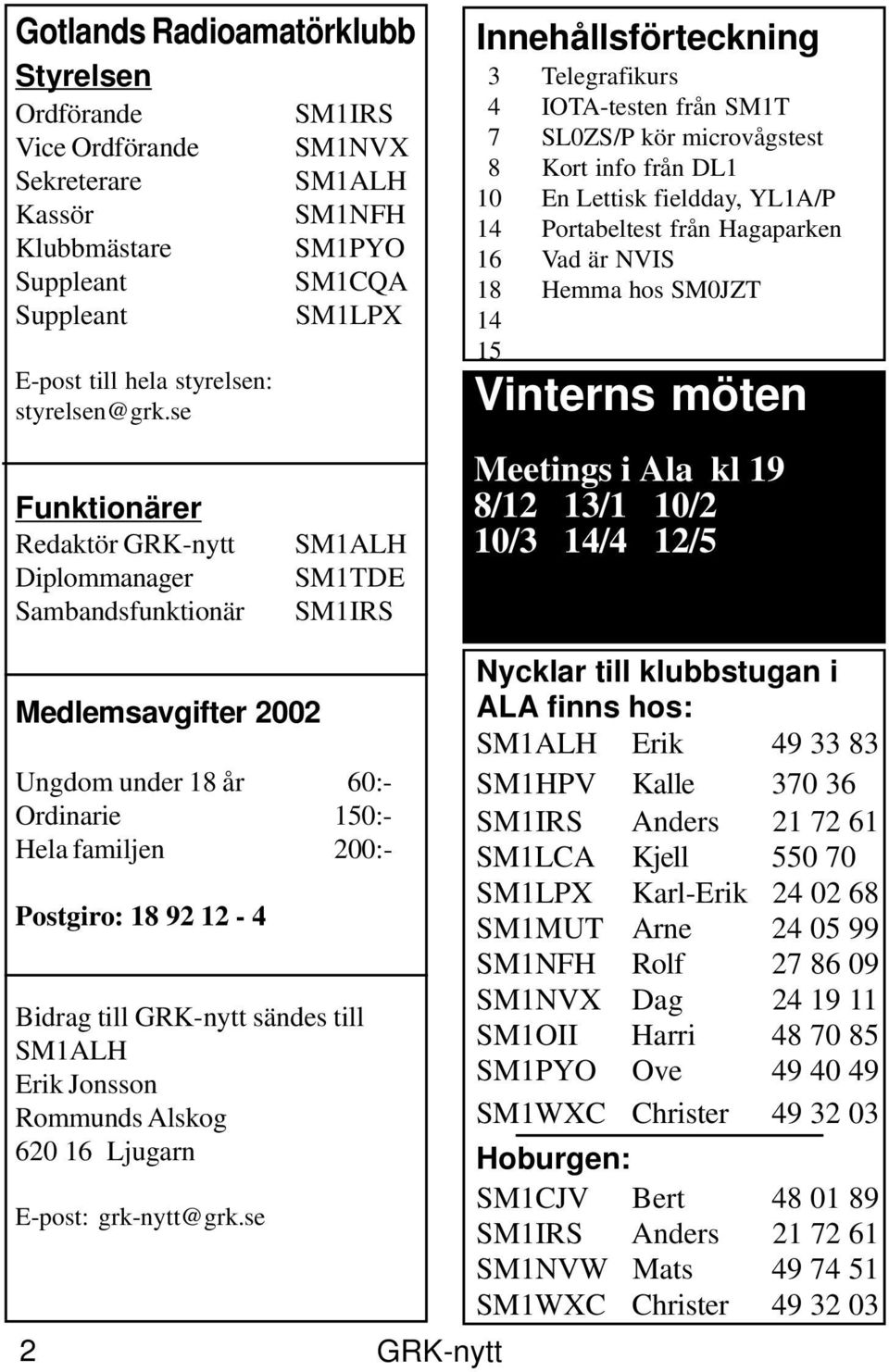

2 Gotlands Radioamatörklubb Styrelsen Ordförande Vice Ordförande Sekreterare Kassör Klubbmästare Suppleant Suppleant E-post till hela styrelsen: Funktionärer Redaktör GRK-nytt Diplommanager Sambandsfunktionär SM1IRS SM1NVX SM1ALH SM1NFH SM1PYO SM1CQA SM1LPX SM1ALH SM1TDE SM1IRS Innehållsförteckning 3 Telegrafikurs 4 IOTA-testen från SM1T 7 SL0ZS/P kör microvågstest 8 Kort info från DL1 10 En Lettisk fieldday, YL1A/P 14 Portabeltest från Hagaparken 16 Vad är NVIS 18 Hemma hos SM0JZT Vinterns möten Meetings i Ala kl 19 8/12 13/1 10/2 10/3 14/4 12/5 Medlemsavgifter 2002 Ungdom under 18 år 60:- Ordinarie 150:- Hela familjen 200:- Postgiro: Bidrag till GRK-nytt sändes till SM1ALH Erik Jonsson Rommunds Alskog Ljugarn E-post: grk-nytt@grk.se 2 GRK-nytt Nycklar till klubbstugan i ALA finns hos: SM1ALH Erik SM1HPV Kalle SM1IRS Anders SM1LCA Kjell SM1LPX Karl-Erik SM1MUT Arne SM1NFH Rolf SM1NVX Dag SM1OII Harri SM1PYO Ove SM1WXC Christer Hoburgen: SM1CJV Bert SM1IRS Anders SM1NVW Mats SM1WXC Christer

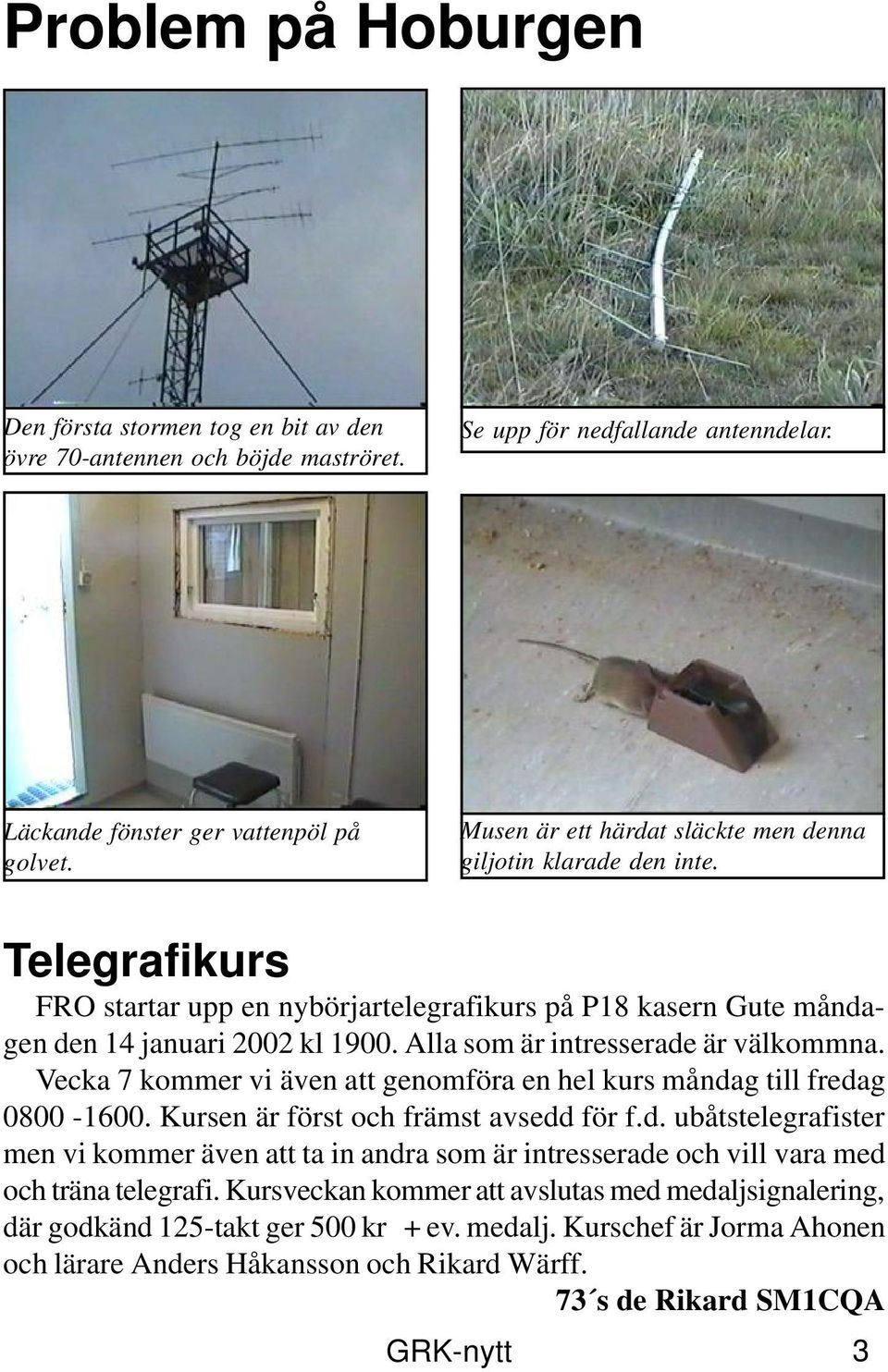

3 Problem på Hoburgen Den första stormen tog en bit av den övre 70-antennen och böjde maströret. Se upp för nedfallande antenndelar. Läckande fönster ger vattenpöl på golvet. Musen är ett härdat släckte men denna giljotin klarade den inte. Telegrafikurs FRO startar upp en nybörjartelegrafikurs på P18 kasern Gute måndagen den 14 januari 2002 kl Alla som är intresserade är välkommna. Vecka 7 kommer vi även att genomföra en hel kurs måndag till fredag Kursen är först och främst avsedd för f.d. ubåtstelegrafister men vi kommer även att ta in andra som är intresserade och vill vara med och träna telegrafi. Kursveckan kommer att avslutas med medaljsignalering, där godkänd 125-takt ger 500 kr + ev. medalj. Kurschef är Jorma Ahonen och lärare Anders Håkansson och Rikard Wärff. 73 s de Rikard SM1CQA GRK-nytt 3

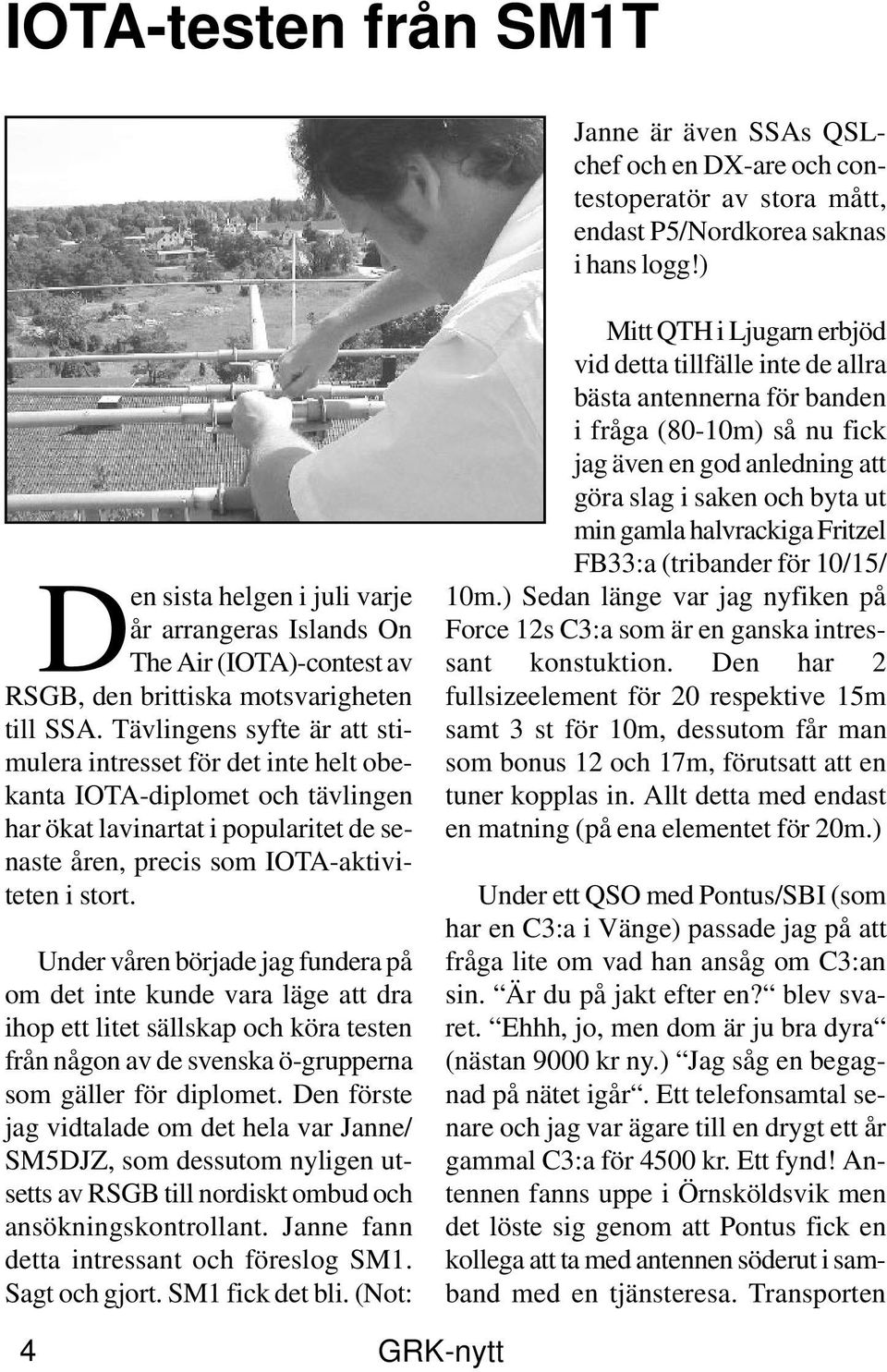

4 IOTA-testen från SM1T Janne är även SSAs QSLchef och en DX-are och contestoperatör av stora mått, endast P5/Nordkorea saknas i hans logg!) Den sista helgen i juli varje år arrangeras Islands On The Air (IOTA)-contest av RSGB, den brittiska motsvarigheten till SSA. Tävlingens syfte är att stimulera intresset för det inte helt obekanta IOTA-diplomet och tävlingen har ökat lavinartat i popularitet de senaste åren, precis som IOTA-aktiviteten i stort. Under våren började jag fundera på om det inte kunde vara läge att dra ihop ett litet sällskap och köra testen från någon av de svenska ö-grupperna som gäller för diplomet. Den förste jag vidtalade om det hela var Janne/ SM5DJZ, som dessutom nyligen utsetts av RSGB till nordiskt ombud och ansökningskontrollant. Janne fann detta intressant och föreslog SM1. Sagt och gjort. SM1 fick det bli. (Not: Mitt QTH i Ljugarn erbjöd vid detta tillfälle inte de allra bästa antennerna för banden i fråga (80-10m) så nu fick jag även en god anledning att göra slag i saken och byta ut min gamla halvrackiga Fritzel FB33:a (tribander för 10/15/ 10m.) Sedan länge var jag nyfiken på Force 12s C3:a som är en ganska intressant konstuktion. Den har 2 fullsizeelement för 20 respektive 15m samt 3 st för 10m, dessutom får man som bonus 12 och 17m, förutsatt att en tuner kopplas in. Allt detta med endast en matning (på ena elementet för 20m.) Under ett QSO med Pontus/SBI (som har en C3:a i Vänge) passade jag på att fråga lite om vad han ansåg om C3:an sin. Är du på jakt efter en? blev svaret. Ehhh, jo, men dom är ju bra dyra (nästan 9000 kr ny.) Jag såg en begagnad på nätet igår. Ett telefonsamtal senare och jag var ägare till en drygt ett år gammal C3:a för 4500 kr. Ett fynd! Antennen fanns uppe i Örnsköldsvik men det löste sig genom att Pontus fick en kollega att ta med antennen söderut i samband med en tjänsteresa. Transporten 4 GRK-nytt

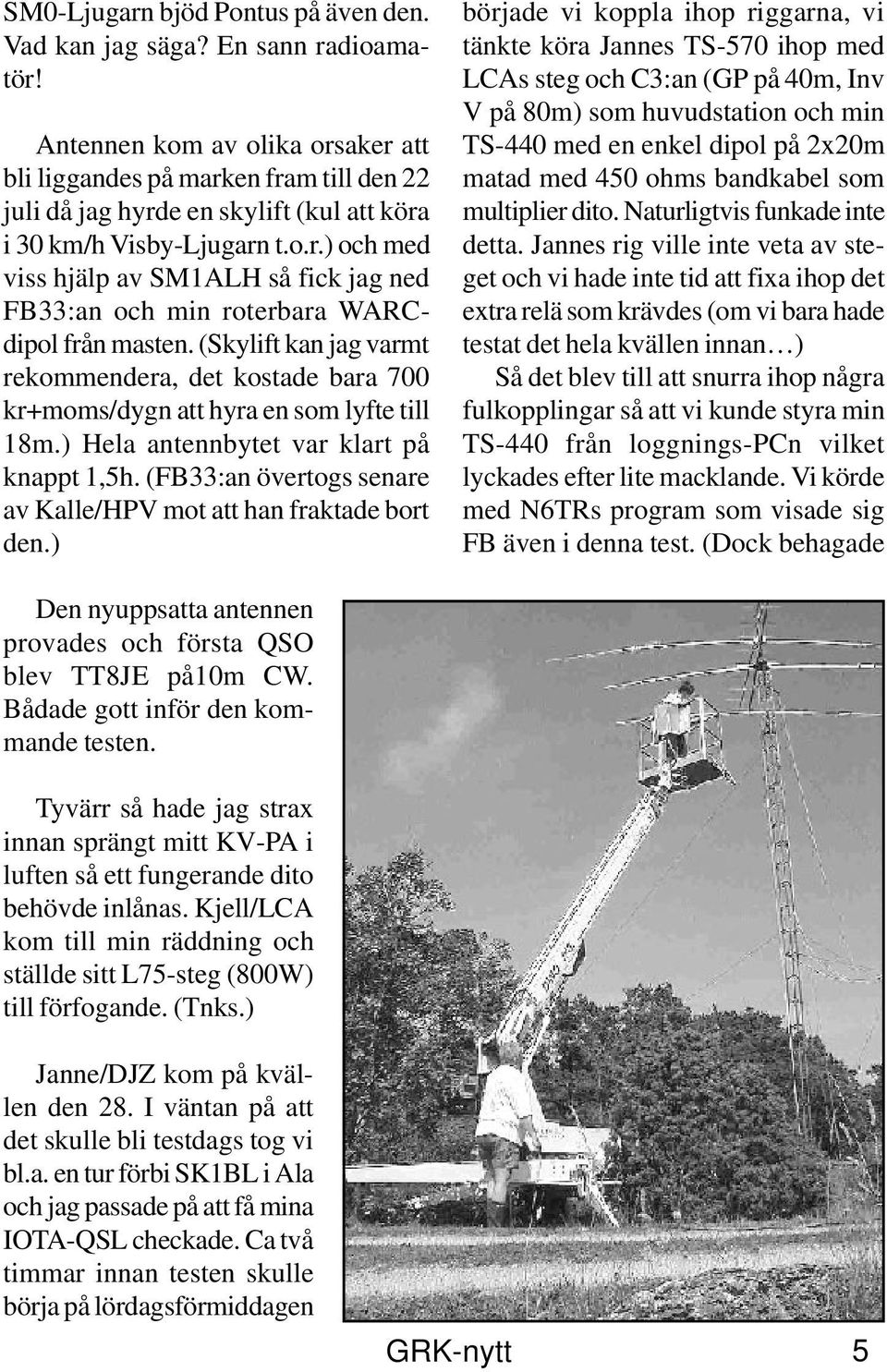

5 SM0-Ljugarn bjöd Pontus på även den. Vad kan jag säga? En sann radioamatör! Antennen kom av olika orsaker att bli liggandes på marken fram till den 22 juli då jag hyrde en skylift (kul att köra i 30 km/h Visby-Ljugarn t.o.r.) och med viss hjälp av SM1ALH så fick jag ned FB33:an och min roterbara WARCdipol från masten. (Skylift kan jag varmt rekommendera, det kostade bara 700 kr+moms/dygn att hyra en som lyfte till 18m.) Hela antennbytet var klart på knappt 1,5h. (FB33:an övertogs senare av Kalle/HPV mot att han fraktade bort den.) började vi koppla ihop riggarna, vi tänkte köra Jannes TS-570 ihop med LCAs steg och C3:an (GP på 40m, Inv V på 80m) som huvudstation och min TS-440 med en enkel dipol på 2x20m matad med 450 ohms bandkabel som multiplier dito. Naturligtvis funkade inte detta. Jannes rig ville inte veta av steget och vi hade inte tid att fixa ihop det extra relä som krävdes (om vi bara hade testat det hela kvällen innan ) Så det blev till att snurra ihop några fulkopplingar så att vi kunde styra min TS-440 från loggnings-pcn vilket lyckades efter lite macklande. Vi körde med N6TRs program som visade sig FB även i denna test. (Dock behagade Den nyuppsatta antennen provades och första QSO blev TT8JE på10m CW. Bådade gott inför den kommande testen. Tyvärr så hade jag strax innan sprängt mitt KV-PA i luften så ett fungerande dito behövde inlånas. Kjell/LCA kom till min räddning och ställde sitt L75-steg (800W) till förfogande. (Tnks.) Janne/DJZ kom på kvällen den 28. I väntan på att det skulle bli testdags tog vi bl.a. en tur förbi SK1BL i Ala och jag passade på att få mina IOTA-QSL checkade. Ca två timmar innan testen skulle börja på lördagsförmiddagen GRK-nytt 5

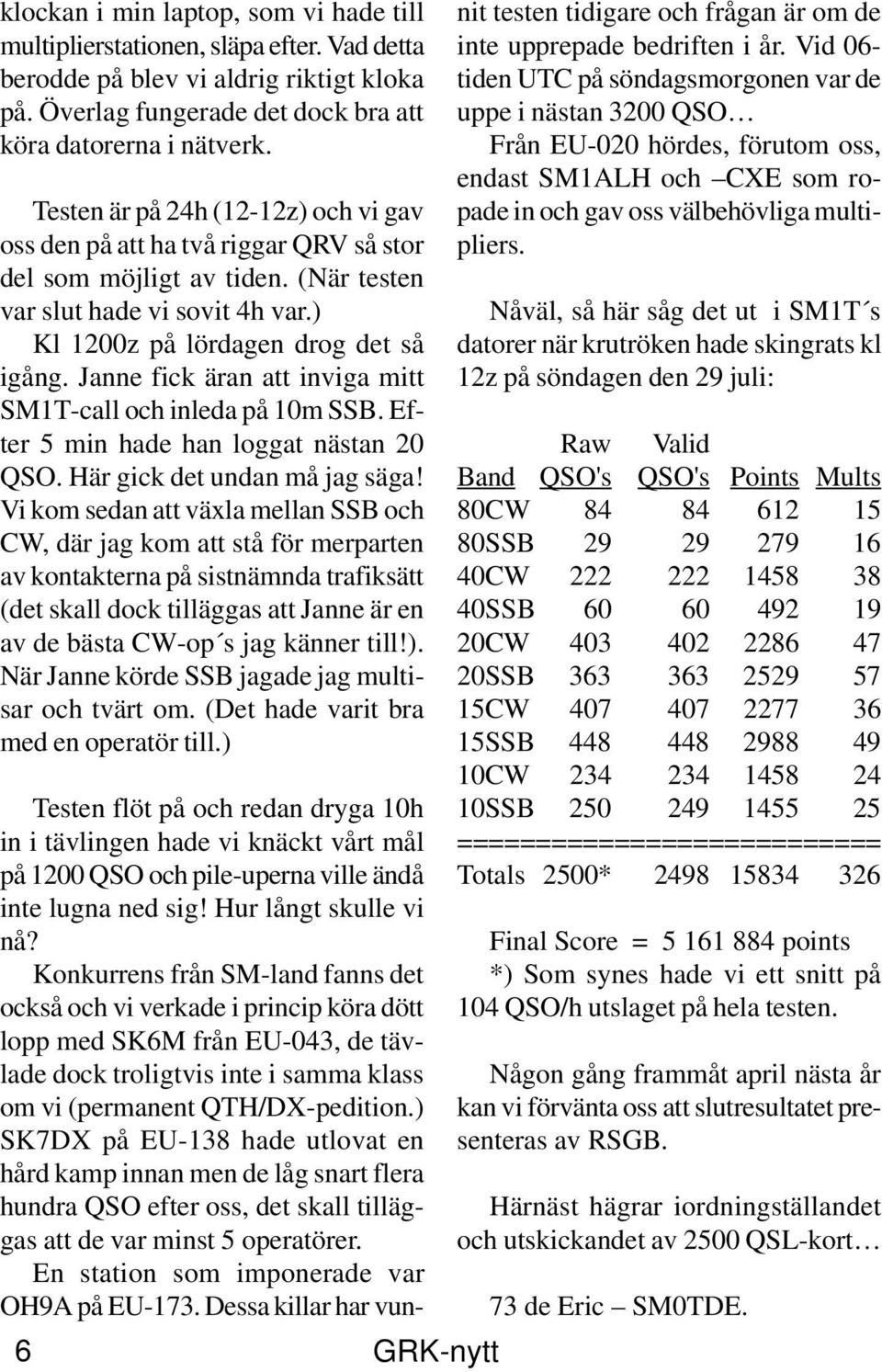

6 klockan i min laptop, som vi hade till multiplierstationen, släpa efter. Vad detta berodde på blev vi aldrig riktigt kloka på. Överlag fungerade det dock bra att köra datorerna i nätverk. Testen är på 24h (12-12z) och vi gav oss den på att ha två riggar QRV så stor del som möjligt av tiden. (När testen var slut hade vi sovit 4h var.) Kl 1200z på lördagen drog det så igång. Janne fick äran att inviga mitt SM1T-call och inleda på 10m SSB. Efter 5 min hade han loggat nästan 20 QSO. Här gick det undan må jag säga! Vi kom sedan att växla mellan SSB och CW, där jag kom att stå för merparten av kontakterna på sistnämnda trafiksätt (det skall dock tilläggas att Janne är en av de bästa CW-op s jag känner till!). När Janne körde SSB jagade jag multisar och tvärt om. (Det hade varit bra med en operatör till.) 6 GRK-nytt Testen flöt på och redan dryga 10h in i tävlingen hade vi knäckt vårt mål på 1200 QSO och pile-uperna ville ändå inte lugna ned sig! Hur långt skulle vi nå? Konkurrens från SM-land fanns det också och vi verkade i princip köra dött lopp med SK6M från EU-043, de tävlade dock troligtvis inte i samma klass om vi (permanent QTH/DX-pedition.) SK7DX på EU-138 hade utlovat en hård kamp innan men de låg snart flera hundra QSO efter oss, det skall tilläggas att de var minst 5 operatörer. En station som imponerade var OH9A på EU-173. Dessa killar har vunnit testen tidigare och frågan är om de inte upprepade bedriften i år. Vid 06- tiden UTC på söndagsmorgonen var de uppe i nästan 3200 QSO Från EU-020 hördes, förutom oss, endast SM1ALH och CXE som ropade in och gav oss välbehövliga multipliers. Nåväl, så här såg det ut i SM1T s datorer när krutröken hade skingrats kl 12z på söndagen den 29 juli: Raw Valid Band QSO's QSO's Points Mults 80CW SSB CW SSB CW SSB CW SSB CW SSB =========================== Totals 2500* Final Score = points *) Som synes hade vi ett snitt på 104 QSO/h utslaget på hela testen. Någon gång frammåt april nästa år kan vi förvänta oss att slutresultatet presenteras av RSGB. Härnäst hägrar iordningställandet och utskickandet av 2500 QSL-kort 73 de Eric SM0TDE.

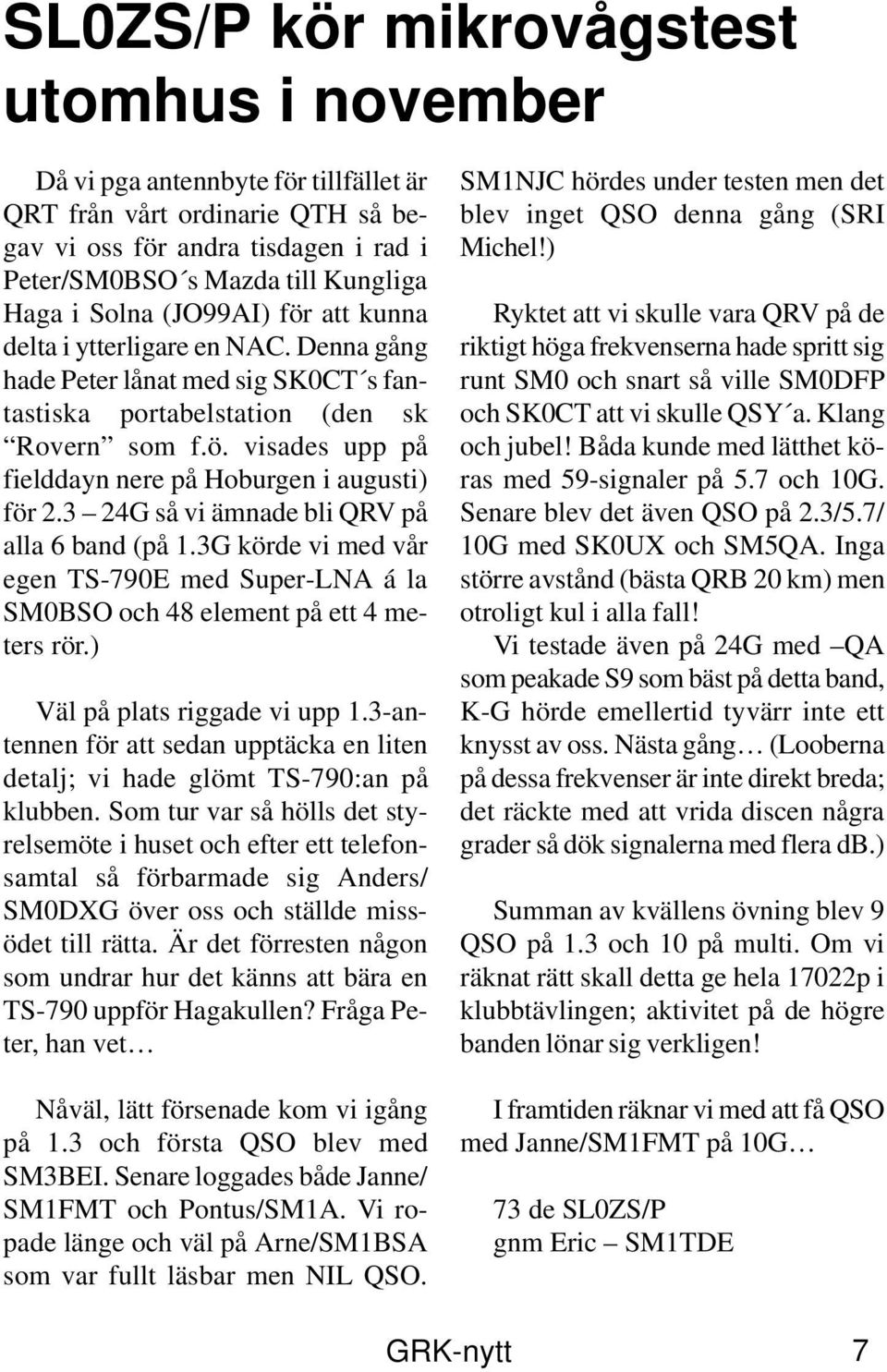

7 SL0ZS/P kör mikrovågstest utomhus i november Då vi pga antennbyte för tillfället är QRT från vårt ordinarie QTH så begav vi oss för andra tisdagen i rad i Peter/SM0BSO s Mazda till Kungliga Haga i Solna (JO99AI) för att kunna delta i ytterligare en NAC. Denna gång hade Peter lånat med sig SK0CT s fantastiska portabelstation (den sk Rovern som f.ö. visades upp på fielddayn nere på Hoburgen i augusti) för G så vi ämnade bli QRV på alla 6 band (på 1.3G körde vi med vår egen TS-790E med Super-LNA á la SM0BSO och 48 element på ett 4 meters rör.) Väl på plats riggade vi upp 1.3-antennen för att sedan upptäcka en liten detalj; vi hade glömt TS-790:an på klubben. Som tur var så hölls det styrelsemöte i huset och efter ett telefonsamtal så förbarmade sig Anders/ SM0DXG över oss och ställde missödet till rätta. Är det förresten någon som undrar hur det känns att bära en TS-790 uppför Hagakullen? Fråga Peter, han vet Nåväl, lätt försenade kom vi igång på 1.3 och första QSO blev med SM3BEI. Senare loggades både Janne/ SM1FMT och Pontus/SM1A. Vi ropade länge och väl på Arne/SM1BSA som var fullt läsbar men NIL QSO. SM1NJC hördes under testen men det blev inget QSO denna gång (SRI Michel!) Ryktet att vi skulle vara QRV på de riktigt höga frekvenserna hade spritt sig runt SM0 och snart så ville SM0DFP och SK0CT att vi skulle QSY a. Klang och jubel! Båda kunde med lätthet köras med 59-signaler på 5.7 och 10G. Senare blev det även QSO på 2.3/5.7/ 10G med SK0UX och SM5QA. Inga större avstånd (bästa QRB 20 km) men otroligt kul i alla fall! Vi testade även på 24G med QA som peakade S9 som bäst på detta band, K-G hörde emellertid tyvärr inte ett knysst av oss. Nästa gång (Looberna på dessa frekvenser är inte direkt breda; det räckte med att vrida discen några grader så dök signalerna med flera db.) Summan av kvällens övning blev 9 QSO på 1.3 och 10 på multi. Om vi räknat rätt skall detta ge hela 17022p i klubbtävlingen; aktivitet på de högre banden lönar sig verkligen! I framtiden räknar vi med att få QSO med Janne/SM1FMT på 10G 73 de SL0ZS/P gnm Eric SM1TDE GRK-nytt 7

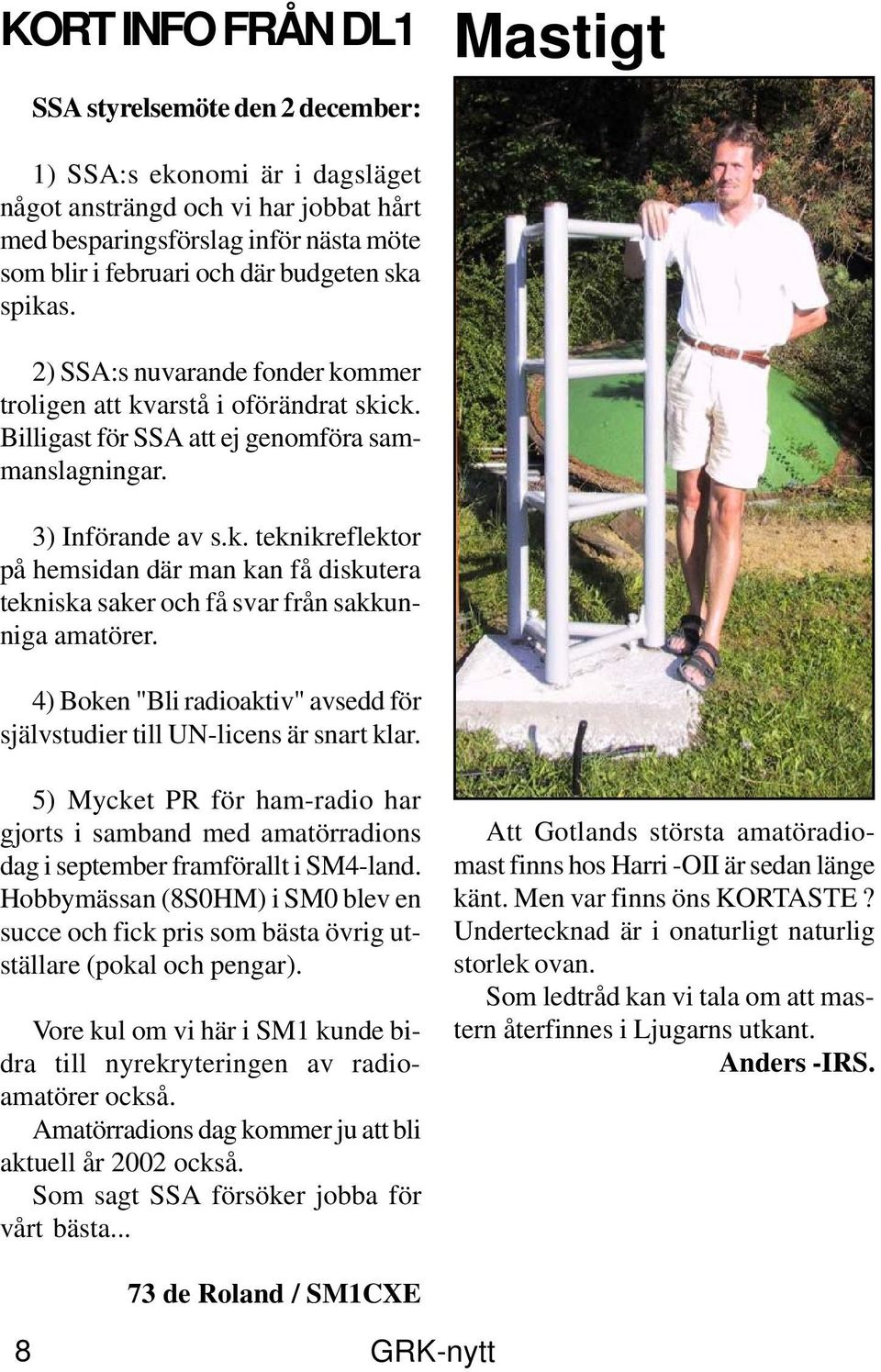

8 KORT INFO FRÅN DL1 SSA styrelsemöte den 2 december: Mastigt 1) SSA:s ekonomi är i dagsläget något ansträngd och vi har jobbat hårt med besparingsförslag inför nästa möte som blir i februari och där budgeten ska spikas. 2) SSA:s nuvarande fonder kommer troligen att kvarstå i oförändrat skick. Billigast för SSA att ej genomföra sammanslagningar. 3) Införande av s.k. teknikreflektor på hemsidan där man kan få diskutera tekniska saker och få svar från sakkunniga amatörer. 4) Boken "Bli radioaktiv" avsedd för självstudier till UN-licens är snart klar. 5) Mycket PR för ham-radio har gjorts i samband med amatörradions dag i september framförallt i SM4-land. Hobbymässan (8S0HM) i SM0 blev en succe och fick pris som bästa övrig utställare (pokal och pengar). Vore kul om vi här i SM1 kunde bidra till nyrekryteringen av radioamatörer också. Amatörradions dag kommer ju att bli aktuell år 2002 också. Som sagt SSA försöker jobba för vårt bästa... Att Gotlands största amatöradiomast finns hos Harri -OII är sedan länge känt. Men var finns öns KORTASTE? Undertecknad är i onaturligt naturlig storlek ovan. Som ledtråd kan vi tala om att mastern återfinnes i Ljugarns utkant. Anders -IRS. 73 de Roland / SM1CXE 8 GRK-nytt

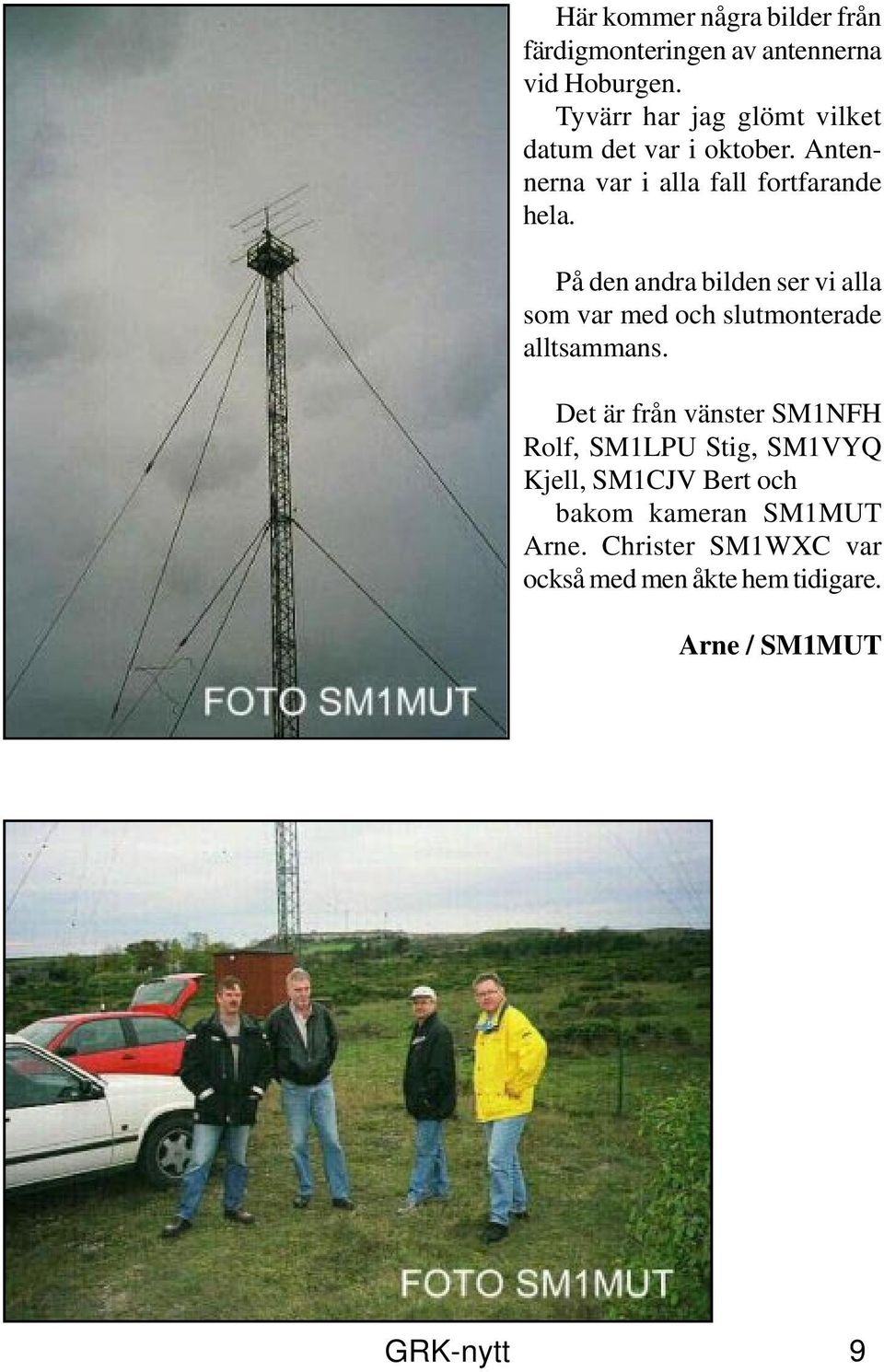

9 Här kommer några bilder från färdigmonteringen av antennerna vid Hoburgen. Tyvärr har jag glömt vilket datum det var i oktober. Antennerna var i alla fall fortfarande hela. På den andra bilden ser vi alla som var med och slutmonterade alltsammans. Det är från vänster SM1NFH Rolf, SM1LPU Stig, SM1VYQ Kjell, SM1CJV Bert och bakom kameran SM1MUT Arne. Christer SM1WXC var också med men åkte hem tidigare. Arne / SM1MUT GRK-nytt 9

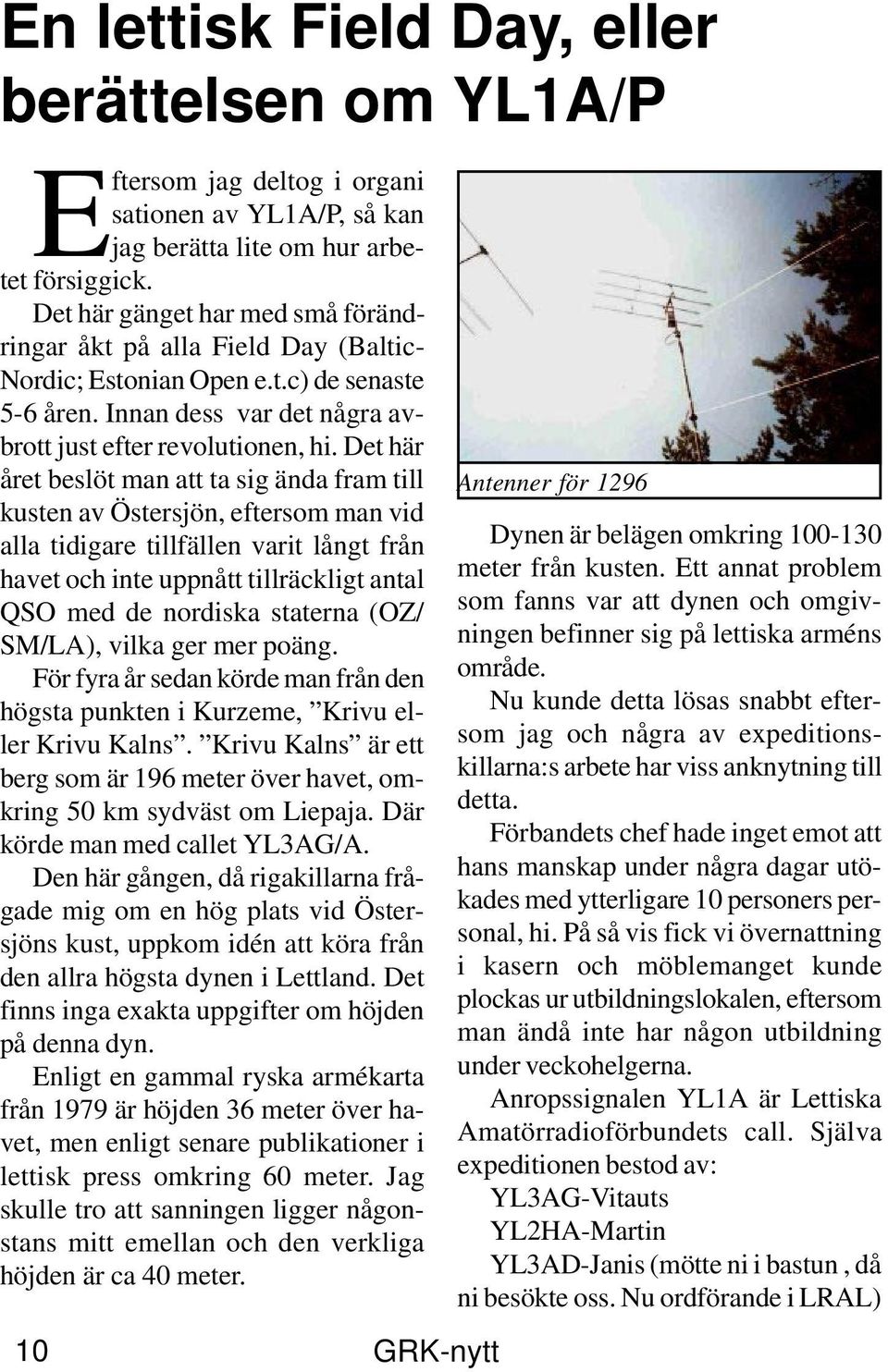

10 En lettisk Field Day, eller berättelsen om YL1A/P Eftersom jag deltog i organi sationen av YL1A/P, så kan jag berätta lite om hur arbetet försiggick. Det här gänget har med små förändringar åkt på alla Field Day (Baltic- Nordic; Estonian Open e.t.c) de senaste 5-6 åren. Innan dess var det några avbrott just efter revolutionen, hi. Det här året beslöt man att ta sig ända fram till kusten av Östersjön, eftersom man vid alla tidigare tillfällen varit långt från havet och inte uppnått tillräckligt antal QSO med de nordiska staterna (OZ/ SM/LA), vilka ger mer poäng. För fyra år sedan körde man från den högsta punkten i Kurzeme, Krivu eller Krivu Kalns. Krivu Kalns är ett berg som är 196 meter över havet, omkring 50 km sydväst om Liepaja. Där körde man med callet YL3AG/A. Den här gången, då rigakillarna frågade mig om en hög plats vid Östersjöns kust, uppkom idén att köra från den allra högsta dynen i Lettland. Det finns inga exakta uppgifter om höjden på denna dyn. Enligt en gammal ryska armékarta från 1979 är höjden 36 meter över havet, men enligt senare publikationer i lettisk press omkring 60 meter. Jag skulle tro att sanningen ligger någonstans mitt emellan och den verkliga höjden är ca 40 meter. 10 GRK-nytt Antenner för 1296 Dynen är belägen omkring meter från kusten. Ett annat problem som fanns var att dynen och omgivningen befinner sig på lettiska arméns område. Nu kunde detta lösas snabbt eftersom jag och några av expeditionskillarna:s arbete har viss anknytning till detta. Förbandets chef hade inget emot att hans manskap under några dagar utökades med ytterligare 10 personers personal, hi. På så vis fick vi övernattning i kasern och möblemanget kunde plockas ur utbildningslokalen, eftersom man ändå inte har någon utbildning under veckohelgerna. Anropssignalen YL1A är Lettiska Amatörradioförbundets call. Själva expeditionen bestod av: YL3AG-Vitauts YL2HA-Martin YL3AD-Janis (mötte ni i bastun, då ni besökte oss. Nu ordförande i LRAL)

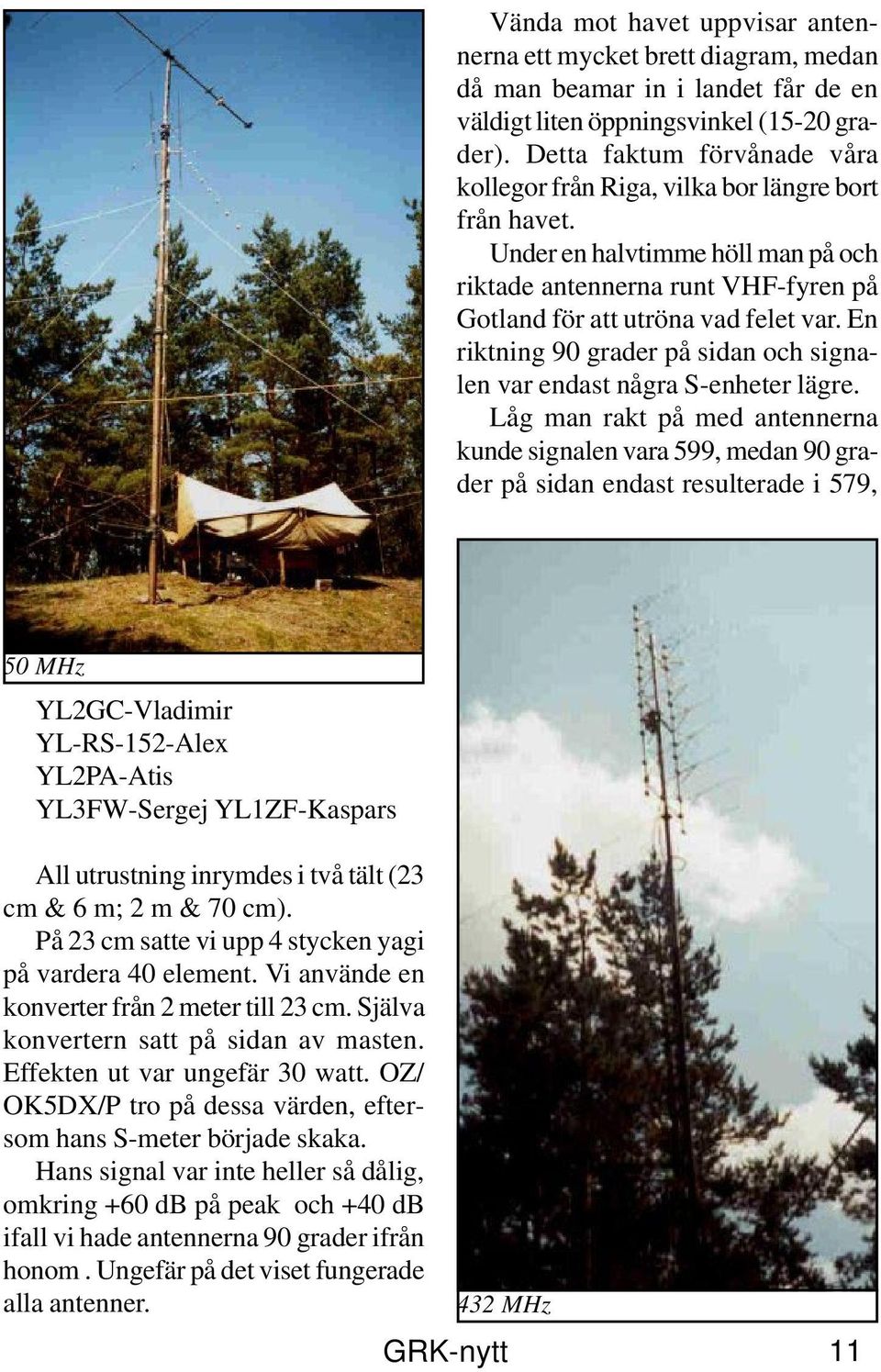

11 Vända mot havet uppvisar antennerna ett mycket brett diagram, medan då man beamar in i landet får de en väldigt liten öppningsvinkel (15-20 grader). Detta faktum förvånade våra kollegor från Riga, vilka bor längre bort från havet. Under en halvtimme höll man på och riktade antennerna runt VHF-fyren på Gotland för att utröna vad felet var. En riktning 90 grader på sidan och signalen var endast några S-enheter lägre. Låg man rakt på med antennerna kunde signalen vara 599, medan 90 grader på sidan endast resulterade i 579, 50 MHz YL2GC-Vladimir YL-RS-152-Alex YL2PA-Atis YL3FW-Sergej YL1ZF-Kaspars All utrustning inrymdes i två tält (23 cm & 6 m; 2 m & 70 cm). På 23 cm satte vi upp 4 stycken yagi på vardera 40 element. Vi använde en konverter från 2 meter till 23 cm. Själva konvertern satt på sidan av masten. Effekten ut var ungefär 30 watt. OZ/ OK5DX/P tro på dessa värden, eftersom hans S-meter började skaka. Hans signal var inte heller så dålig, omkring +60 db på peak och +40 db ifall vi hade antennerna 90 grader ifrån honom. Ungefär på det viset fungerade alla antenner. 432 MHz GRK-nytt 11

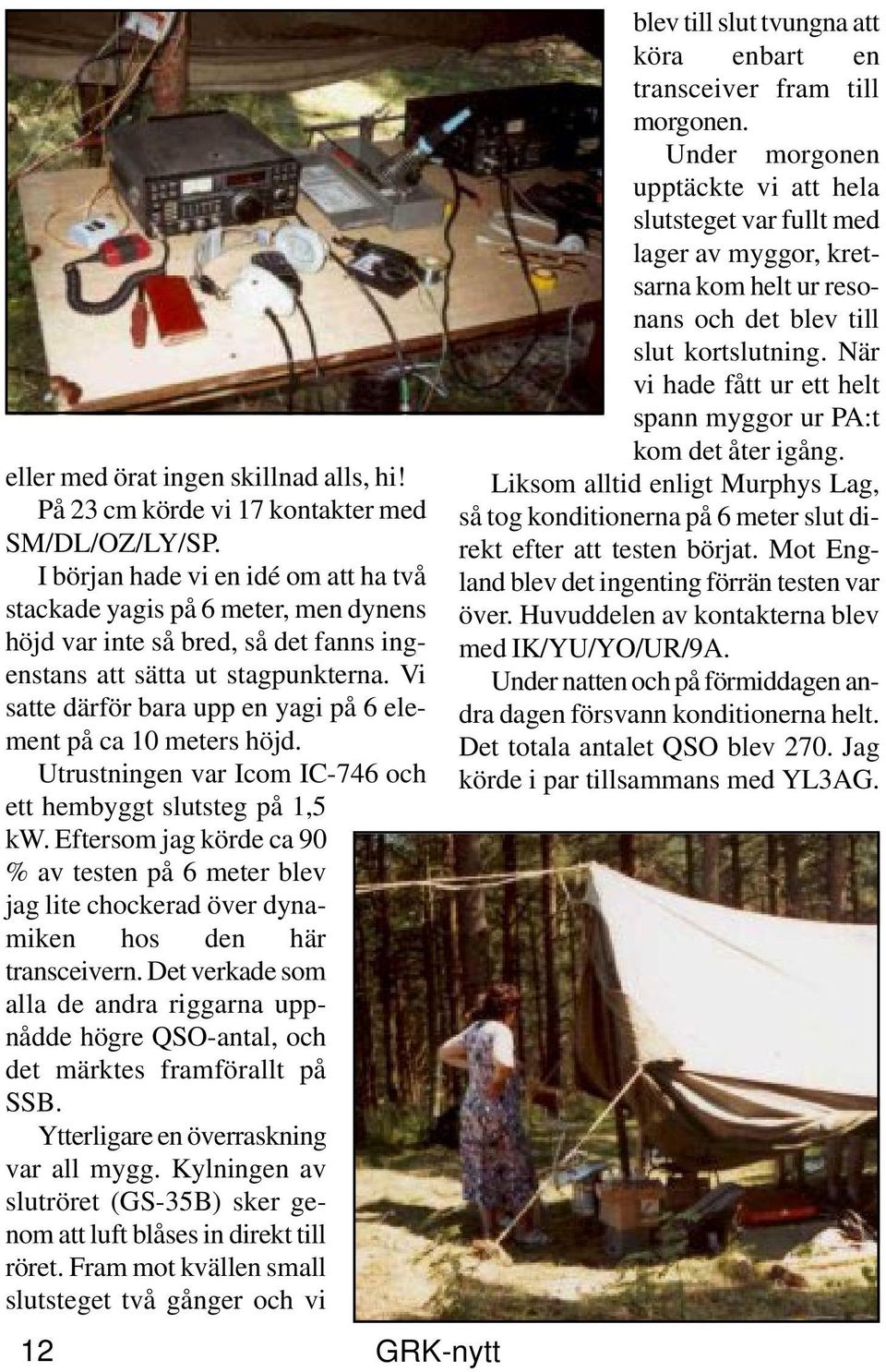

12 eller med örat ingen skillnad alls, hi! På 23 cm körde vi 17 kontakter med SM/DL/OZ/LY/SP. I början hade vi en idé om att ha två stackade yagis på 6 meter, men dynens höjd var inte så bred, så det fanns ingenstans att sätta ut stagpunkterna. Vi satte därför bara upp en yagi på 6 element på ca 10 meters höjd. Utrustningen var Icom IC-746 och ett hembyggt slutsteg på 1,5 kw. Eftersom jag körde ca 90 % av testen på 6 meter blev jag lite chockerad över dynamiken hos den här transceivern. Det verkade som alla de andra riggarna uppnådde högre QSO-antal, och det märktes framförallt på SSB. Ytterligare en överraskning var all mygg. Kylningen av slutröret (GS-35B) sker genom att luft blåses in direkt till röret. Fram mot kvällen small slutsteget två gånger och vi 12 GRK-nytt blev till slut tvungna att köra enbart en transceiver fram till morgonen. Under morgonen upptäckte vi att hela slutsteget var fullt med lager av myggor, kretsarna kom helt ur resonans och det blev till slut kortslutning. När vi hade fått ur ett helt spann myggor ur PA:t kom det åter igång. Liksom alltid enligt Murphys Lag, så tog konditionerna på 6 meter slut direkt efter att testen börjat. Mot England blev det ingenting förrän testen var över. Huvuddelen av kontakterna blev med IK/YU/YO/UR/9A. Under natten och på förmiddagen andra dagen försvann konditionerna helt. Det totala antalet QSO blev 270. Jag körde i par tillsammans med YL3AG.

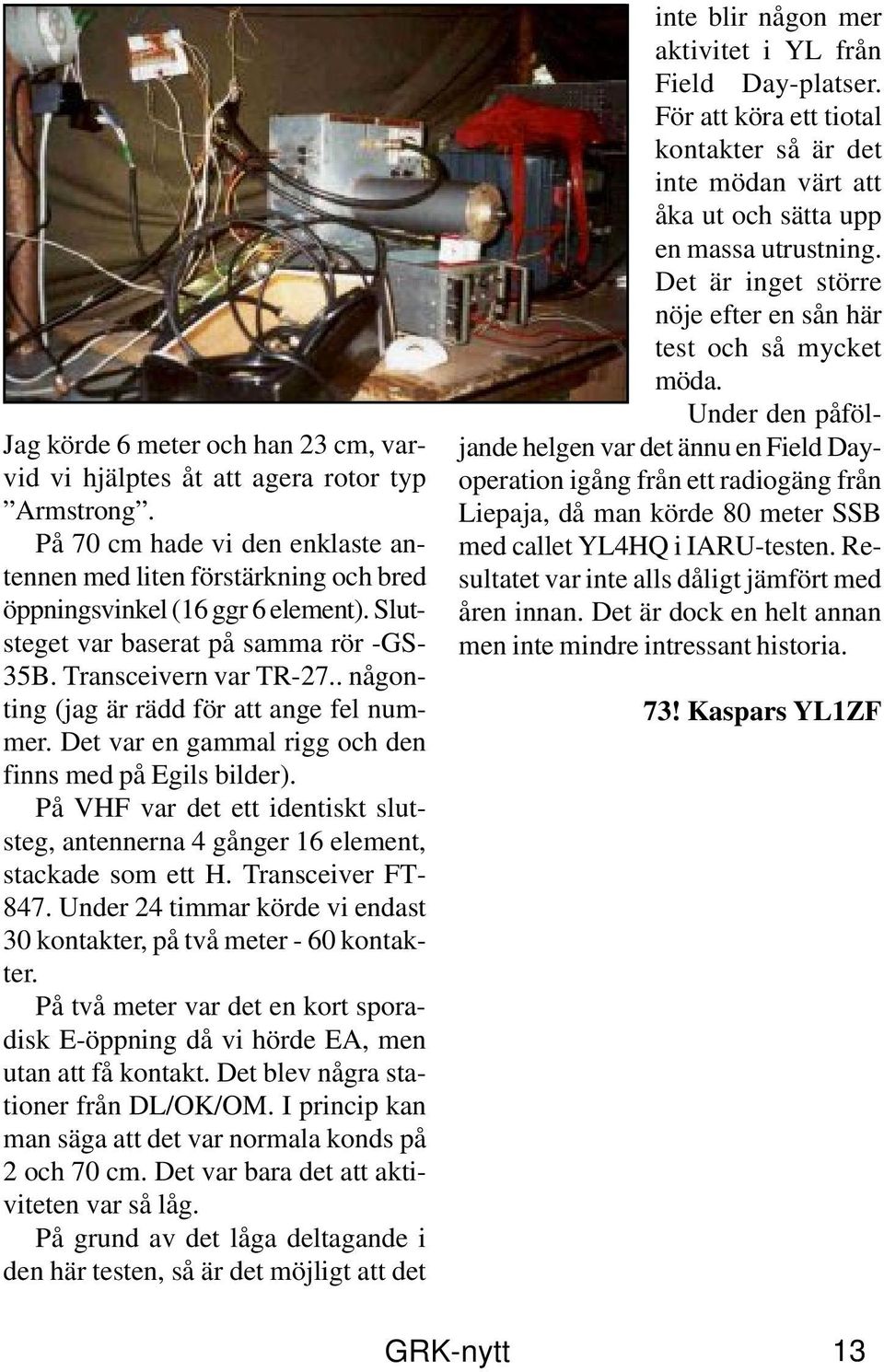

13 Jag körde 6 meter och han 23 cm, varvid vi hjälptes åt att agera rotor typ Armstrong. På 70 cm hade vi den enklaste antennen med liten förstärkning och bred öppningsvinkel (16 ggr 6 element). Slutsteget var baserat på samma rör -GS- 35B. Transceivern var TR-27.. någonting (jag är rädd för att ange fel nummer. Det var en gammal rigg och den finns med på Egils bilder). På VHF var det ett identiskt slutsteg, antennerna 4 gånger 16 element, stackade som ett H. Transceiver FT Under 24 timmar körde vi endast 30 kontakter, på två meter - 60 kontakter. På två meter var det en kort sporadisk E-öppning då vi hörde EA, men utan att få kontakt. Det blev några stationer från DL/OK/OM. I princip kan man säga att det var normala konds på 2 och 70 cm. Det var bara det att aktiviteten var så låg. På grund av det låga deltagande i den här testen, så är det möjligt att det inte blir någon mer aktivitet i YL från Field Day-platser. För att köra ett tiotal kontakter så är det inte mödan värt att åka ut och sätta upp en massa utrustning. Det är inget större nöje efter en sån här test och så mycket möda. Under den påföljande helgen var det ännu en Field Dayoperation igång från ett radiogäng från Liepaja, då man körde 80 meter SSB med callet YL4HQ i IARU-testen. Resultatet var inte alls dåligt jämfört med åren innan. Det är dock en helt annan men inte mindre intressant historia. 73! Kaspars YL1ZF GRK-nytt 13

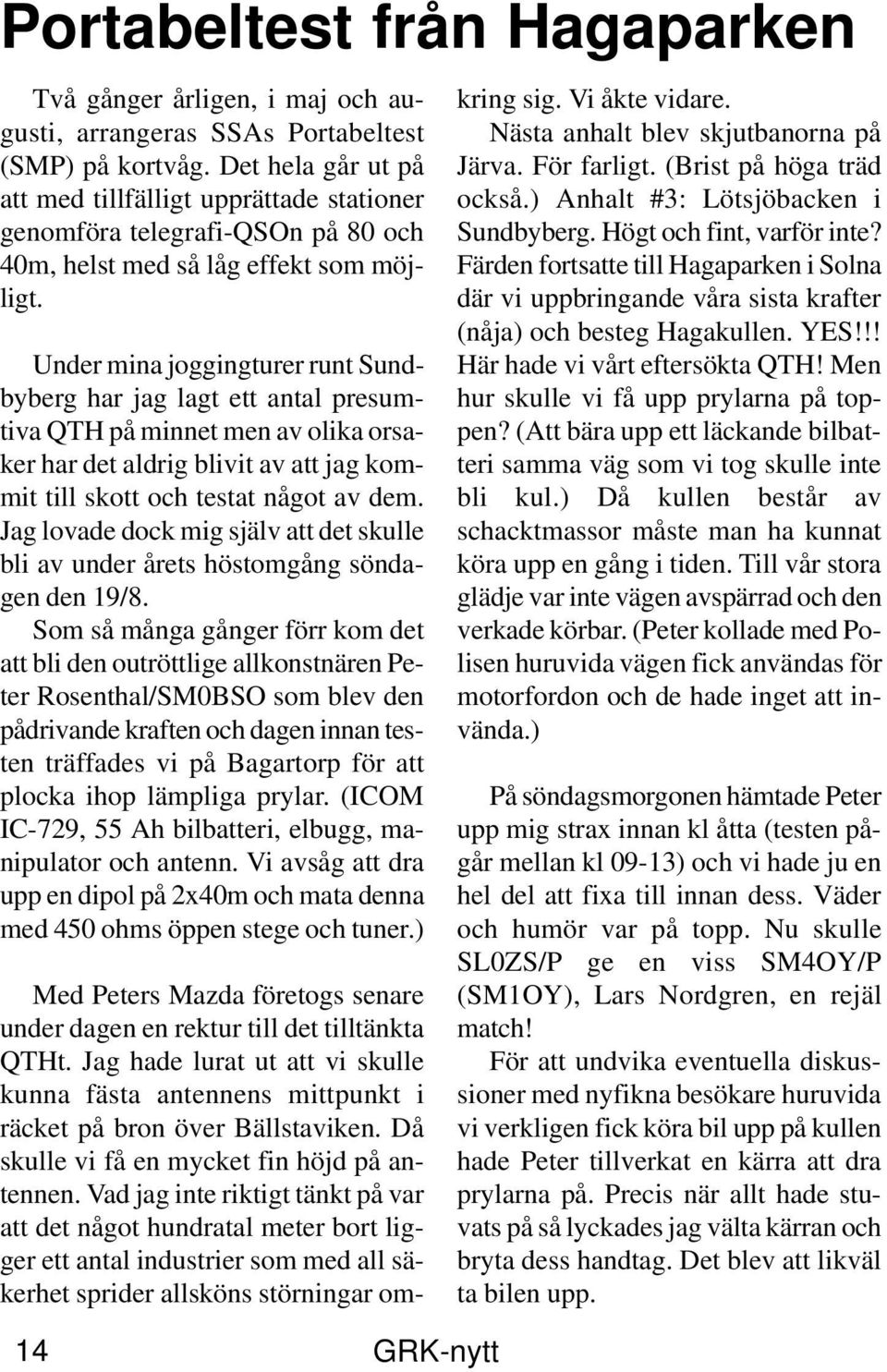

14 Portabeltest från Hagaparken Två gånger årligen, i maj och augusti, arrangeras SSAs Portabeltest (SMP) på kortvåg. Det hela går ut på att med tillfälligt upprättade stationer genomföra telegrafi-qson på 80 och 40m, helst med så låg effekt som möjligt. Under mina joggingturer runt Sundbyberg har jag lagt ett antal presumtiva QTH på minnet men av olika orsaker har det aldrig blivit av att jag kommit till skott och testat något av dem. Jag lovade dock mig själv att det skulle bli av under årets höstomgång söndagen den 19/8. Som så många gånger förr kom det att bli den outröttlige allkonstnären Peter Rosenthal/SM0BSO som blev den pådrivande kraften och dagen innan testen träffades vi på Bagartorp för att plocka ihop lämpliga prylar. (ICOM IC-729, 55 Ah bilbatteri, elbugg, manipulator och antenn. Vi avsåg att dra upp en dipol på 2x40m och mata denna med 450 ohms öppen stege och tuner.) 14 GRK-nytt Med Peters Mazda företogs senare under dagen en rektur till det tilltänkta QTHt. Jag hade lurat ut att vi skulle kunna fästa antennens mittpunkt i räcket på bron över Bällstaviken. Då skulle vi få en mycket fin höjd på antennen. Vad jag inte riktigt tänkt på var att det något hundratal meter bort ligger ett antal industrier som med all säkerhet sprider allsköns störningar omkring sig. Vi åkte vidare. Nästa anhalt blev skjutbanorna på Järva. För farligt. (Brist på höga träd också.) Anhalt #3: Lötsjöbacken i Sundbyberg. Högt och fint, varför inte? Färden fortsatte till Hagaparken i Solna där vi uppbringande våra sista krafter (nåja) och besteg Hagakullen. YES!!! Här hade vi vårt eftersökta QTH! Men hur skulle vi få upp prylarna på toppen? (Att bära upp ett läckande bilbatteri samma väg som vi tog skulle inte bli kul.) Då kullen består av schacktmassor måste man ha kunnat köra upp en gång i tiden. Till vår stora glädje var inte vägen avspärrad och den verkade körbar. (Peter kollade med Polisen huruvida vägen fick användas för motorfordon och de hade inget att invända.) På söndagsmorgonen hämtade Peter upp mig strax innan kl åtta (testen pågår mellan kl 09-13) och vi hade ju en hel del att fixa till innan dess. Väder och humör var på topp. Nu skulle SL0ZS/P ge en viss SM4OY/P (SM1OY), Lars Nordgren, en rejäl match! För att undvika eventuella diskussioner med nyfikna besökare huruvida vi verkligen fick köra bil upp på kullen hade Peter tillverkat en kärra att dra prylarna på. Precis när allt hade stuvats på så lyckades jag välta kärran och bryta dess handtag. Det blev att likväl ta bilen upp.

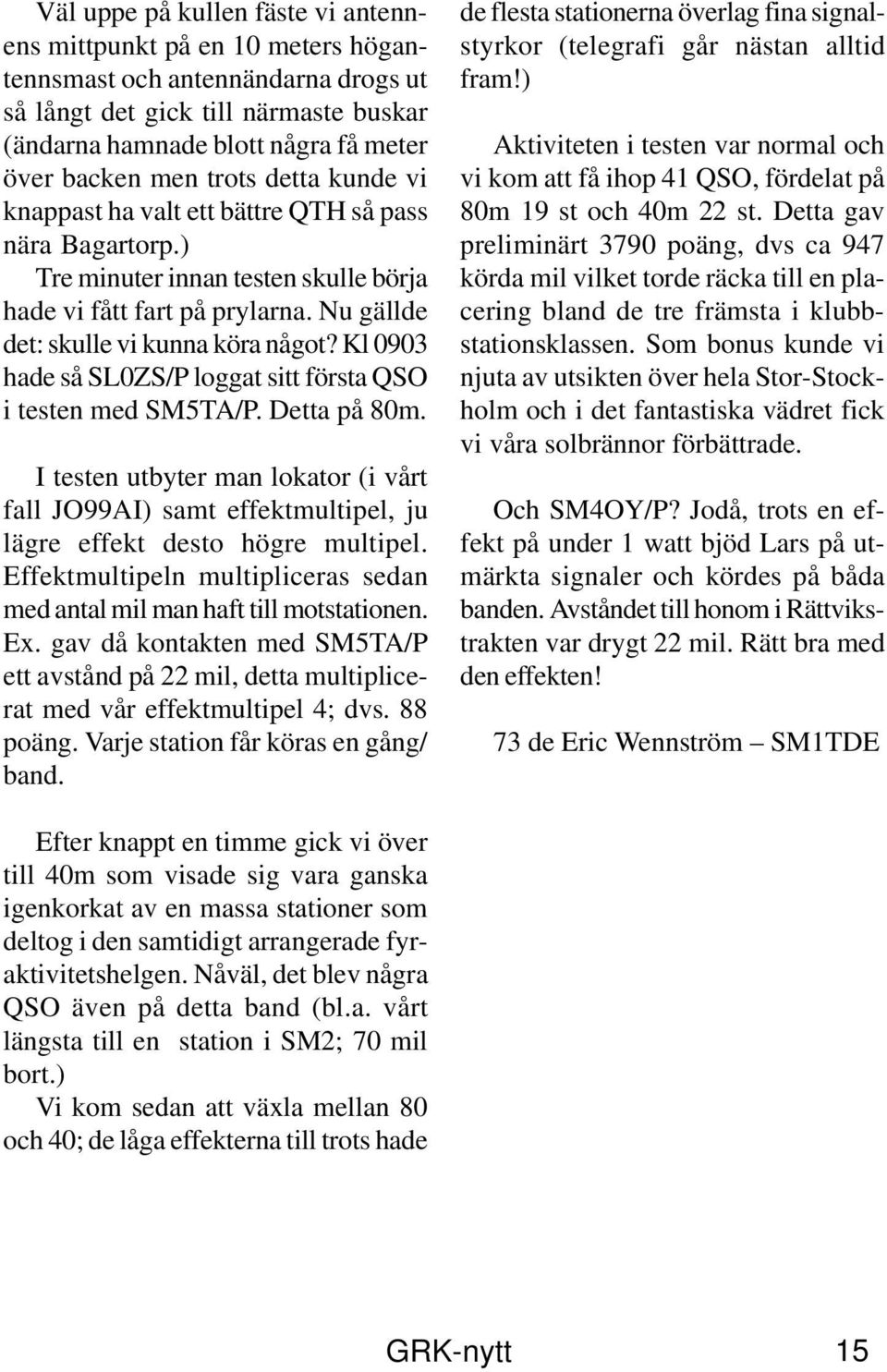

15 Väl uppe på kullen fäste vi antennens mittpunkt på en 10 meters högantennsmast och antennändarna drogs ut så långt det gick till närmaste buskar (ändarna hamnade blott några få meter över backen men trots detta kunde vi knappast ha valt ett bättre QTH så pass nära Bagartorp.) Tre minuter innan testen skulle börja hade vi fått fart på prylarna. Nu gällde det: skulle vi kunna köra något? Kl 0903 hade så SL0ZS/P loggat sitt första QSO i testen med SM5TA/P. Detta på 80m. I testen utbyter man lokator (i vårt fall JO99AI) samt effektmultipel, ju lägre effekt desto högre multipel. Effektmultipeln multipliceras sedan med antal mil man haft till motstationen. Ex. gav då kontakten med SM5TA/P ett avstånd på 22 mil, detta multiplicerat med vår effektmultipel 4; dvs. 88 poäng. Varje station får köras en gång/ band. de flesta stationerna överlag fina signalstyrkor (telegrafi går nästan alltid fram!) Aktiviteten i testen var normal och vi kom att få ihop 41 QSO, fördelat på 80m 19 st och 40m 22 st. Detta gav preliminärt 3790 poäng, dvs ca 947 körda mil vilket torde räcka till en placering bland de tre främsta i klubbstationsklassen. Som bonus kunde vi njuta av utsikten över hela Stor-Stockholm och i det fantastiska vädret fick vi våra solbrännor förbättrade. Och SM4OY/P? Jodå, trots en effekt på under 1 watt bjöd Lars på utmärkta signaler och kördes på båda banden. Avståndet till honom i Rättvikstrakten var drygt 22 mil. Rätt bra med den effekten! 73 de Eric Wennström SM1TDE Efter knappt en timme gick vi över till 40m som visade sig vara ganska igenkorkat av en massa stationer som deltog i den samtidigt arrangerade fyraktivitetshelgen. Nåväl, det blev några QSO även på detta band (bl.a. vårt längsta till en station i SM2; 70 mil bort.) Vi kom sedan att växla mellan 80 och 40; de låga effekterna till trots hade GRK-nytt 15

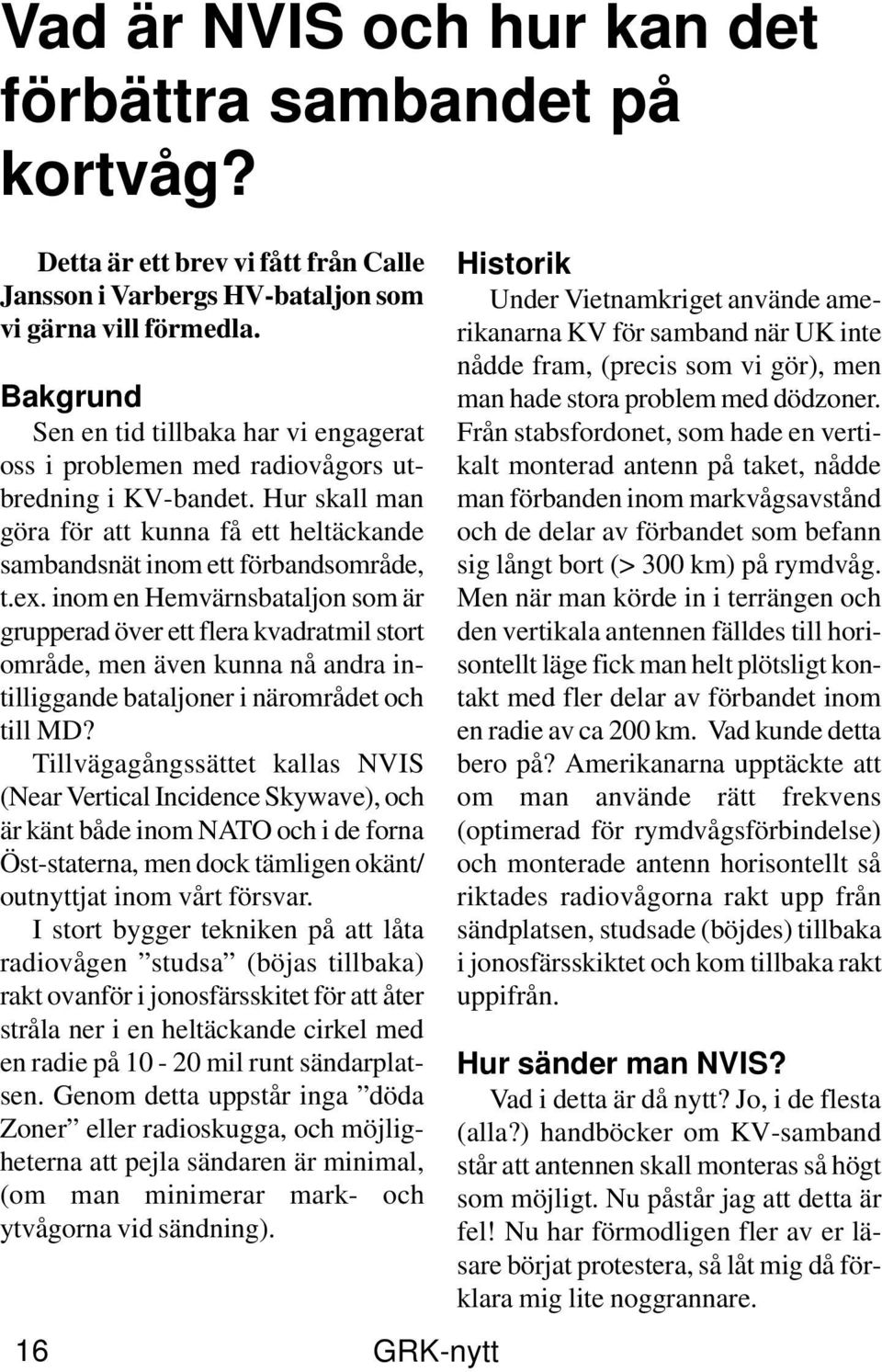

16 Vad är NVIS och hur kan det förbättra sambandet på kortvåg? Detta är ett brev vi fått från Calle Jansson i Varbergs HV-bataljon som vi gärna vill förmedla. Bakgrund Sen en tid tillbaka har vi engagerat oss i problemen med radiovågors utbredning i KV-bandet. Hur skall man göra för att kunna få ett heltäckande sambandsnät inom ett förbandsområde, t.ex. inom en Hemvärnsbataljon som är grupperad över ett flera kvadratmil stort område, men även kunna nå andra intilliggande bataljoner i närområdet och till MD? Tillvägagångssättet kallas NVIS (Near Vertical Incidence Skywave), och är känt både inom NATO och i de forna Öst-staterna, men dock tämligen okänt/ outnyttjat inom vårt försvar. I stort bygger tekniken på att låta radiovågen studsa (böjas tillbaka) rakt ovanför i jonosfärsskitet för att åter stråla ner i en heltäckande cirkel med en radie på mil runt sändarplatsen. Genom detta uppstår inga döda Zoner eller radioskugga, och möjligheterna att pejla sändaren är minimal, (om man minimerar mark- och ytvågorna vid sändning). 16 GRK-nytt Historik Under Vietnamkriget använde amerikanarna KV för samband när UK inte nådde fram, (precis som vi gör), men man hade stora problem med dödzoner. Från stabsfordonet, som hade en vertikalt monterad antenn på taket, nådde man förbanden inom markvågsavstånd och de delar av förbandet som befann sig långt bort (> 300 km) på rymdvåg. Men när man körde in i terrängen och den vertikala antennen fälldes till horisontellt läge fick man helt plötsligt kontakt med fler delar av förbandet inom en radie av ca 200 km. Vad kunde detta bero på? Amerikanarna upptäckte att om man använde rätt frekvens (optimerad för rymdvågsförbindelse) och monterade antenn horisontellt så riktades radiovågorna rakt upp från sändplatsen, studsade (böjdes) tillbaka i jonosfärsskiktet och kom tillbaka rakt uppifrån. Hur sänder man NVIS? Vad i detta är då nytt? Jo, i de flesta (alla?) handböcker om KV-samband står att antennen skall monteras så högt som möjligt. Nu påstår jag att detta är fel! Nu har förmodligen fler av er läsare börjat protestera, så låt mig då förklara mig lite noggrannare.

17 Om man vill nå långt med sin sändning är följande aspekter att beakta: 1. Som alltid vid rymdvågsförbindelse måste du optimera din sändningsfrekvens för rymdvåg, dvs, beakta vädret på solen, årstid och tid på dygnet. För detta finns färdiga prognoser att ta del av, eller så nyttjar man ett datorprogram för ändamålet. 2. Du måste ha en antenn som är lämplig för den frekvens som du skall använda och tillse att den är avstämd. (I militära sammanhang används t ex. Diol-,Ändmatad- eller TFD-antenn): 3. Montera antennen så högt som möjligt över marken. Skillnaden Det som skiljer rymdvågsförbindelse från NVIS är att man istället monterar antennen lågt. När antennen hamnar på cirka en halv våglängd över marken skapas en uppåtriktad lob av energi, (tänk dig en kon med spetsen nedåt vid sändplatsen). Monterar man istället antennen cirka en kvarts våglängd över marken, skapas ett strålningsminimum rakt upp. Men under en halv våglängs höjd blir ju det nästan alltid, tänker då den insatte läsaren. Javisst, men nu skall vi tänka ett steg längre; Hur lågt kan jag då montera antennen, och vad är optimalt? Så långt Calle Jansson i Varberg. Om någon har provat eller kommer att prova NVIS så är testresultaten intressanta. Du kan sända eventuella kommentarer till, centralkansli@fro.se Med vänliga hälsningar Jan Johansson Generalsekreterare Frivilliga Radioorganisationen Tfn , Mobil , Fax GRK-nytt 17

18 Hemma hos vår medlem SM0JZT 18 GRK-nytt På bilden syns en del av mina hembyggen: 1. Effektmätare med fjärrprober för att samtidigt kunna mäta fram/back på 4 enheter. 2. QRP kortvågsrigg med alla band SSB/CW. Innehåller b.l.a DDS-VFO och 16 dbm högnivåblandare. Funderar på att byta ut mellanfrekvensförstärkarna som idag är MC1350 mot modernare steg från Analog Devices. 3. Automatisk antennanpassningsenhet med fjärrkontroll. På skrivbordet ligger fjärrkontrollen som är ansluten till anpassningsboxen medelst tunn kabel. Antennanpassningen sker mikroprocessorstyrt. Nya projekt i görningen är: Ombyggnad av en AP2000 kommersiell 160 MHz-rigg till 2 meter. Skall monteras in en PIC-processor för styrningen. Skall användas b.l.a för att köra repeaterlänken till SM1. Bygge av millowattmätare enligt beskrivning av OZ2CPU. Mycket användbart instrument som flera borde ha hemma. Mer info finns på Bygge av för digitala moder dedicerad rigg. Primärt för 20 meter men även användbar för andra band. Specificationen innehåller b.l.a 6 dbm högnivåblandare, 3 Dualgate-trissor i MF:en och fast frekvens till KHz. Uteffekt 10 watt = tillräcklig för digitala moder runt jorden. Har för närvarande 3 kortvågsstationer igång: Hembygge enligt ovan, en DRAKE TR4C som används mest för 40 meter och en IC706 mkii som får vara med framförallt på resa. För att övervaka DX-klustret står en liten utrangerad laptop som terminal ansluten till klustret via en 2 meters packetlänk. Mer info om QRP med en hel radda bilder finns på / Tilman

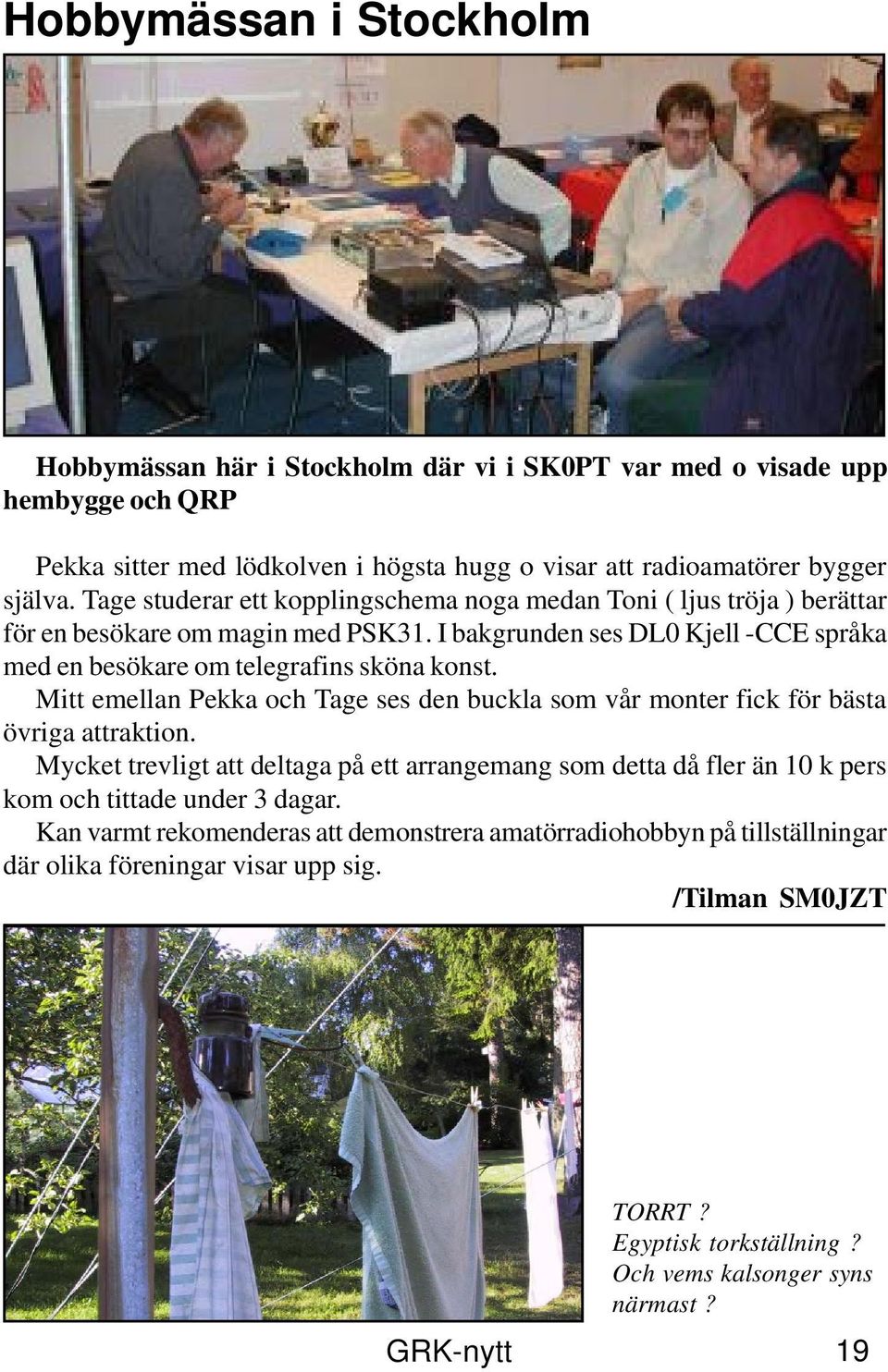

19 Hobbymässan i Stockholm Hobbymässan här i Stockholm där vi i SK0PT var med o visade upp hembygge och QRP Pekka sitter med lödkolven i högsta hugg o visar att radioamatörer bygger själva. Tage studerar ett kopplingschema noga medan Toni ( ljus tröja ) berättar för en besökare om magin med PSK31. I bakgrunden ses DL0 Kjell -CCE språka med en besökare om telegrafins sköna konst. Mitt emellan Pekka och Tage ses den buckla som vår monter fick för bästa övriga attraktion. Mycket trevligt att deltaga på ett arrangemang som detta då fler än 10 k pers kom och tittade under 3 dagar. Kan varmt rekomenderas att demonstrera amatörradiohobbyn på tillställningar där olika föreningar visar upp sig. /Tilman SM0JZT TORRT? Egyptisk torkställning? Och vems kalsonger syns närmast? GRK-nytt 19

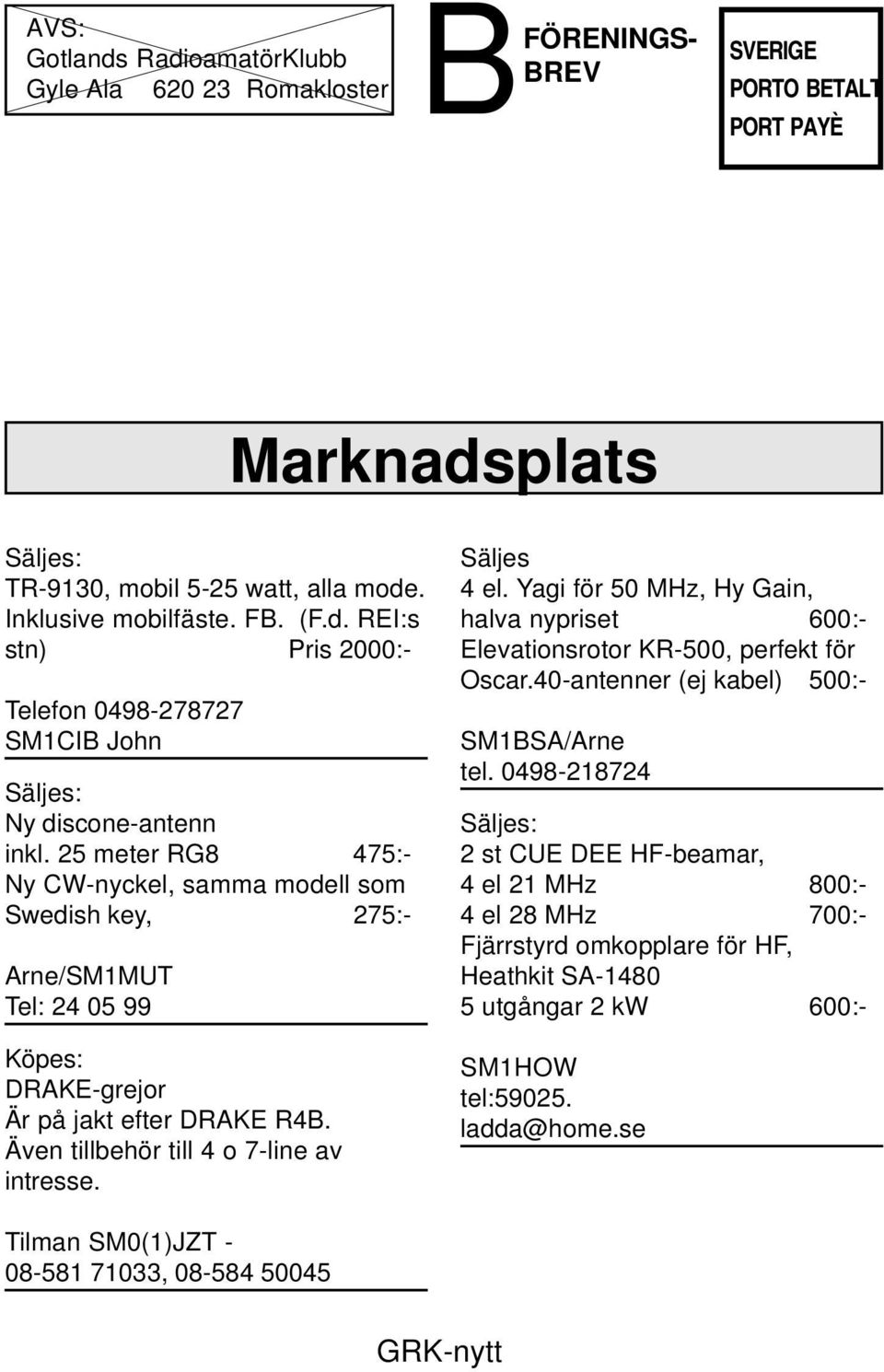

20 AVS: Gotlands RadioamatörKlubb Gyle Ala Romakloster FÖRENINGS- BBREV SVERIGE PORTO BETALT PORT PAYÈ Marknadsplats Säljes: TR-9130, mobil 5-25 watt, alla mode. Inklusive mobilfäste. FB. (F.d. REI:s stn) Pris 2000:- Telefon SM1CIB John Säljes: Ny discone-antenn inkl. 25 meter RG8 475:- Ny CW-nyckel, samma modell som Swedish key, 275:- Arne/SM1MUT Tel: Köpes: DRAKE-grejor Är på jakt efter DRAKE R4B. Även tillbehör till 4 o 7-line av intresse. Säljes 4 el. Yagi för 50 MHz, Hy Gain, halva nypriset 600:- Elevationsrotor KR-500, perfekt för Oscar.40-antenner (ej kabel) 500:- SM1BSA/Arne tel Säljes: 2 st CUE DEE HF-beamar, 4 el 21 MHz 800:- 4 el 28 MHz 700:- Fjärrstyrd omkopplare för HF, Heathkit SA utgångar 2 kw 600:- SM1HOW tel: ladda@home.se Tilman SM0(1)JZT , GRK-nytt
