1 Projekterings- och monteringsvägledning Multipor Fasadisoleringssystem

2 side 2

3 side 3 INNEHÅLL SYSTEMETS UPPBYGGNAD 1. Inledning s Planering och förberedelser s Uppbyggnad s Materialåtgång s Systemets komponenter s Krav på underlaget s Sockellösningar s. 12 UTFÖRANDE 8. Limning av Multipor isolering s Plugg antal och placering s Avslut vid dörrar, fönster och solbänkar s Hörnförstärkning och diagonal förstärkning s Rörelse- och dilatationsfogar s Armeringsputs, slutputs och fasadmålning s. 24 UNDERHÅLL 14. Löpande underhåll s Reparation av Multipor fasadisoleringssystem s Tips och knep s. 28

4 side 4 SYSTEMETS UPPBYGGNAD 1. INLEDNING Ofta utförs fasadisolering av äldre fastigheter för att spara energi, skapa ett sundare inomhusklimat och förlänga byggnadens livslängd. Orsaken till att fasaden behöver åtgärdas är att den bryts ned och förvittrar, vilket innebär en risk för fuktansamling med efterföljande frostsprängning. Detta innebär i sin tur gynnsamma förutsättningar för mögeltillväxt och ytterligare nedbrytning. Förutom att Multipor fasadsystem ger byggnaden en elegant, naturlig och mycket robust fasad förhindrar det att den dyra, bärande konstruktionen bryts ned, vilket ger optimala förhållanden för ett sunt och bra inomhusklimat. Multipor isolering är brandsäker, innehåller inte fiber eller kemikalier samt är mycket tryck- och slagtålig. Till skillnad från andra liknande system låter Multipor isoleringssystem solitt när man knackar på putsytan. I den här projekterings- och monteringsvägledningen får du en grundläggande inblick i hur Multipor fasadsystem är uppbyggt och hur det ska monteras. Ansvar och teknisk vägledning Xella Sverige erbjuder gärna teknisk vägledning och kan bistå med kunskap och erfarenhet i olika byggprojekt. Däremot tar vi inte något ansvar för projekteringen och själva utförandet, konsulten fritas alltså inte från sitt projekteringsansvar genom vägledningen. Beskrivningar, anvisningar och andra upplysningar i broschyren gäller enskilda produkter som levereras från Xella Sverige. Vi kan inte ställas till svars för hur andra produkter ska användas. Eftersom alla vägledningar, arbetsbeskrivningar, broschyrer och annat informationsmaterial som finns på vår hemsida uppdateras löpande med den senaste produkt- och användartekniska kunskapen bör all informationssökning uteslutande ske på Vi tar inget ansvar för vare sig produkt- eller användarteknisk information som finns i olika sökmotorer, tryckta media osv.

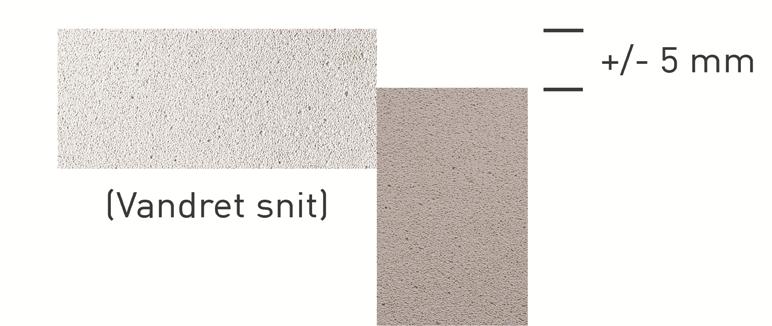

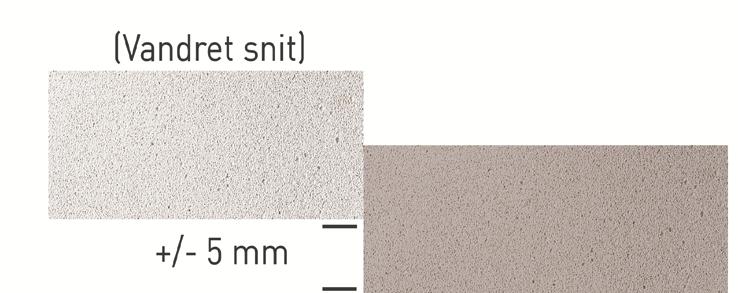

5 side 5 2. PLANERING OCH FÖRBEREDELSER Renovering Multipor fasadsystem kan användas vid renovering av de flesta oorganiska ytor, t.ex. betong, massiv tegelsten, hålsten, kalksandsten, lättbetong och lättklinkerbetong. Rätning och konditionering Kontrollera väggen med en 2 meters rätskiva. Det får inte finnas ojämnheter eller luftblåsor som är större än 5 mm. Större ojämnheter kan fyllas ut med Multipor lim eller annat lämpligt KC-putsbruk. Kapa av utskjutande element. Om sockeln ska efterisoleras ska du gräva ut för grundisolering. Ersätt stuprör med tillfälliga nedlopp och flytta vid behov stuprörsbrunnarna. Täck över befintliga fönsterpartier med plast så att putsstänk på glaspartier och fönsterkarmar undviks. Dygns- och underlagstemperaturen ska under hela byggperioden vara högre än +5 C. Nybyggnation Multipor fasadsystem kan även användas som yttre isolerande klimatskal vid nybyggnation med innervägg av kalksandsten, lättbetong, betong och lättklinkerbetong. Element- och monteringstoleranser bör inte överstiga +/-5 mm. Vid större toleranser kan du slipa ned Multipor isolering till en plan yta med Multipor slipbräda. Detta kan du göra både före och efter monteringen. Det är emellertid viktigt att Multipor isolering har full kontakt med innermuren efter monteringen. Alternativt kan Multipor isolering monteras med dubbellimning. Dygns- och underlagstemperaturen ska under hela byggperioden vara högre än +5 C. Byggkrav för innerväggselement Luftblåsor och ojämnheter Det får inte finnas luftblåsor eller ojämnheter som är större än 5 mm mätt över 3 meter på innerväggsskivorna. Skarv mellan två helväggselement +/-5 mm (se ritning). Skarvar vid skivor Skivorna får aldrig sticka ut över helväggselementen. Helväggselement som placeras över och under skivorna får avvika högst +/-5 mm från varandra (se ritning). Eventuell gjutning utförs i höjd med elementens framkant. Skarvar vid byggnadshörn Vid byggnadshörn får skarven mellan två helväggselement högst avvika +/-5 mm (se ritning).

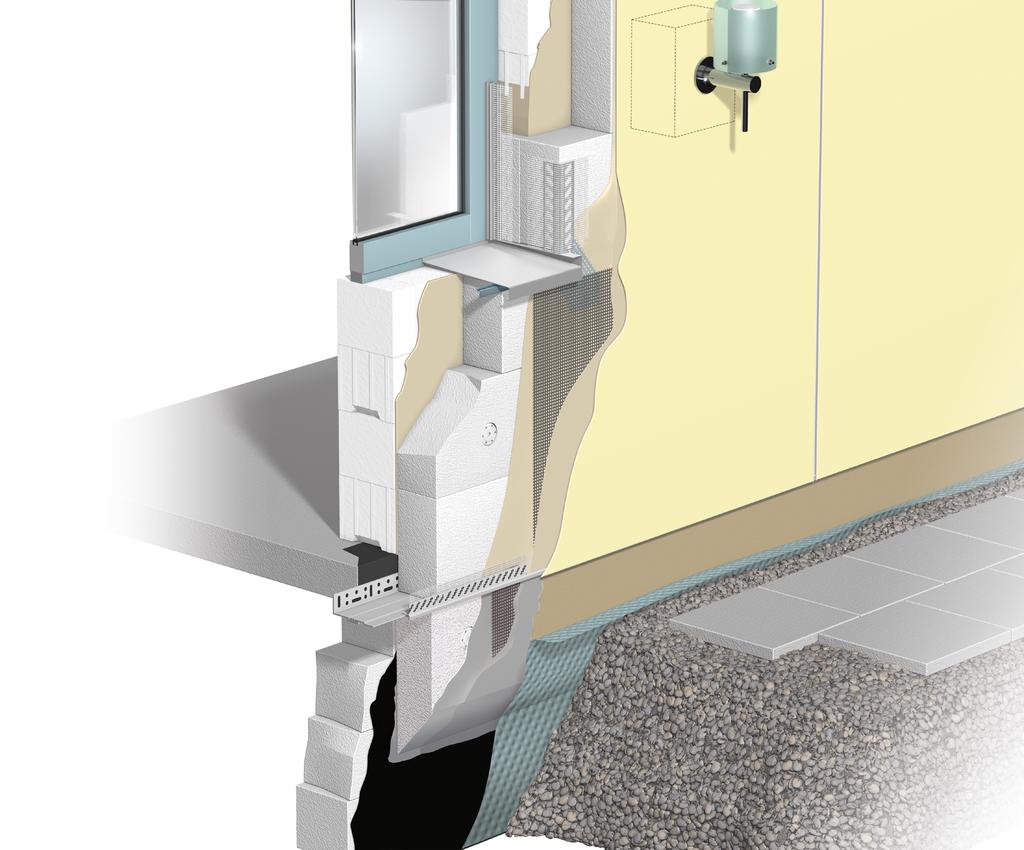

6 side 6 3. UPPBYGGNAD Multipor fasadsystem är uppbyggt omkring Multipor isoleringsskivor som tillsammans med särskilt utvalt systemputs säkerställer totalt diffusionsöppna ytor, vilket leder ut fukten från konstruktionen och förhindrar mögelsvamp. Systemet innehåller därmed alla godkända och vanligen använda systemkomponenter (se 5. Systemets komponenter) Multipor fasadsystem och dess komponenter 1. Multipor lim till limning av Multipor isoleringsskivor på underlaget. Underlag med flagnande skikt eller gammal puts bör grundas med Multipor putsprimer före monteringen. 2. Multipor isoleringsskiva i tjocklekar från 100 till 300 mm, uppsatt i ett eller två skikt. 3. Ytong armeringsnät 4 x 4 mm ilagt med Multipor lim. Nätet ska ligga i den yttersta tredjedelen och alla skarvar ska överlappa med minst 10 cm. I områden med ökad belastning kan du lägga i extra armering av Ytong pansarnät med skarvstöd.

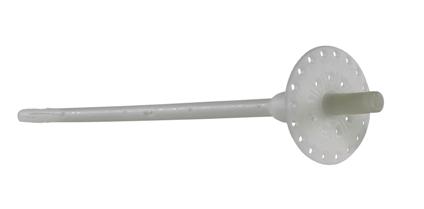

7 side 7 4. Ytong slutputs mineralisk vit strukturputs. Önskas andra färger kan ytan målas med fasadfärg i efterhand. 5. Multipor plugg för säkring av Multipor isolering mot vinddrag. 6. Diagonalarmeringsnät för förstärkning vid alla dörr- och fönsterfalsar. Nätet monteras före ytarmeringen. 7. Ytong hörnprofil för skydd av alla utåtgående hörn. Profilen monteras före ytarmeringen. 8. Fogband. 9. Ytong tätningsprofil för en regntät fog vid fönster, dörrar och liknande byggelement. 10. Multipor tätningsskiva för isolering vid dörr- och fönsterfalsar. 11. Ytong dilatationsprofil används vid mindre rörelsefogar på fasaden. Kan även användas vid övergångar mellan Multipor fasadsystem och murverk. Dilatationsfogar med större rörelser ska utföras med lämpliga fogprofiler som monteras i fasadsystemet. 12. Ytong lättbetongskivor till skruvfast underlag för upphängning av skyltar, belysning osv. 13. Ytong sockelprofil. 14. Ytong inskottsprofil med nät till sockelprofilen : Sockelisoleringssystem ingår inte i leveransen av systemet: 15. Fuktsäkring av sockel. 16. Monteringslim för sockelisolering. 17. Dränerande EPS-sockelisoleringsskiva och eventuella stift. 18. Sockelarmering. 19. Sockelputs. 20. Fiberduk. 21. Dränerande fyllning, sjösten och infäst område.

8 side 8 4. MATERIALÅTGÅNG Nedanstående schema visar standardanvändningen av systemets olika komponenter i ett normalt fasadisoleringsprojekt. Användningen kan emellertid variera beroende på behovet av rätning av innermuren osv. Materialåtgång Multipor fasadsystem Funktion Namn Tjocklek Åtgång Förpackning Isolering Väggisolering Multipor isoleringsskivor (390 x 600) 100, 120, 140, 160, 180 och 200 mm 4,3 skivor/m 2 17 m 2, 14 m 2, 11 m 2, 10 m 2, 8 m 2 och 8 m 2 Falsisolering Multipor falsskivor (250 x 600) 20, 30 och 40 mm 6,8 st./m 2 Påsar om 12, 8 och 6 st. Bindemedel Multipor lim 6 mm 4 kg/m 2 Säckar om 20 kg Puts Armeringsputs Multipor lim 5 mm 3,5 kg/m 2 Säckar om 20 kg Slutputs mineralisk vit Ytong slutputs vit 1,5 mm korn 1,5 2 mm 1,5 kg/m 2 Säckar om 25 kg Slutputs mineralisk filtning (ska målas) Multipor lim 0 2 mm korn 2 mm 1,5 kg/m 2 Säckar om 20 kg Plugg Multipor isoleringsplugg Övriga tillbehör Beror på isoleringstjockleken Från 3,3 st./m 2 Påsar om 100 st. Armeringsnät Ytong armeringsnät 1,1 m 2 /m 2 Rullar om 25 respektive 50 meter Extra förstärkning Ytong pansarnät 1 m 2 /m 2 Rullar om 25 meter Hörnförstärkning Ytong hörnprofil 1 m/lpm utåtgående hörn Längder om 2,5 meter Förstärkning av överfalsar Ytong dropplist 1 m/lpm överfals Längder om 2,5 meter Avslut av isolering över mark Ytong sockelprofil 1 m/lpm sockel Längder om 2,5 meter Sockelnät till sockelprofil Ytong inskottsprofil 1 m/lpm sockel Längder om 2,5 meter Inskott mellan sockelisolering och Multipor Ytong inskottsprofil 1 m/lpm sockel Längder om 2,5 meter Putsavslut mot karm Ytong tätningsprofil 1 m/lpm karm Längder om 2,5 meter Dilatation Ytong dilatationsprofil 1 m/lpm fog Längder om 2,5 meter Primer och färg Putsprimer Multipor putsprimer 0,3 0,4 kg/m 2 Hinkar om 25 kg Fasadfärg Ingår inte i leveransen av systemet Cirka 5 % spill bör medräknas Observera att uppgifterna ovan är standardiserade genomsnittsmängder och att projektspecifika förhållanden kan påverka mängderna

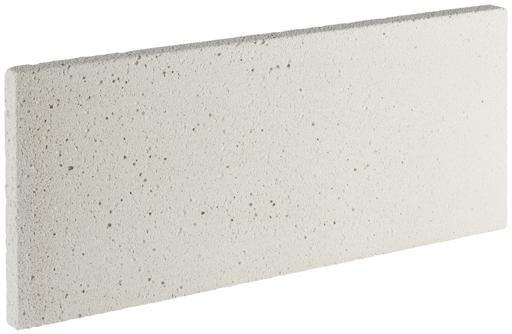

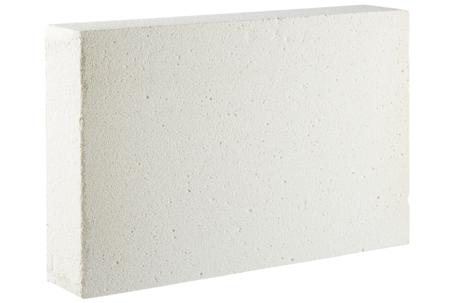

9 side 9 5. SYSTEMETS KOMPONENTER Fasadisolering Multipor isoleringsskivor kapilläraktiva mineraliska isoleringsskivor av lättbetong λ 0,043 W/mK och en densitet på cirka kg/m 3. Multipor tjocklekar, antal och m 2 /pall samt U-värden 100 mm 120 mm 140 mm 160 mm 180 mm 200 mm Antal/pall m 2 /pall 16, ,2 9,8 8,4 8,4 U-värde Multipor W/m 2 K 0,40 0,34 0,29 0,26 0,23 0,21 Ovanstående beräkning av U-värde är endast vägledande och ska kontrolleras av projektets ingenjörskonsult. Xella kan inte ställas till svars för ovanstående beräkning. Falsisolering Multipor falsskivor kapilläraktiva mineraliska falstätningsskivor av lättbetong λ 0,043 W/mK och en densitet på cirka kg/m 3. Tjocklekar: 20, 30 och 40 mm. Rätning, bindemedel och armeringsputs Multipor lim mineraliskt specialbruk till Multipor isoleringssystem med en densitet på 0,75 kg/liter. Plugginfästning Multipor plugg systemgodkänd specialplugg för infästning av Multipor isolering Se avsnitt 9 för information om antal och placering.

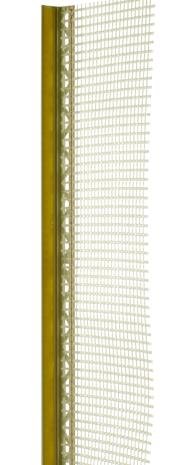

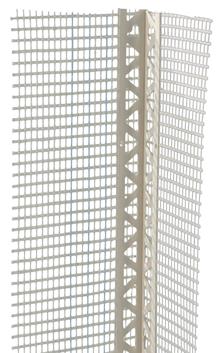

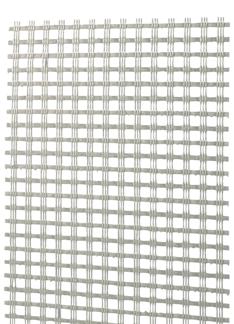

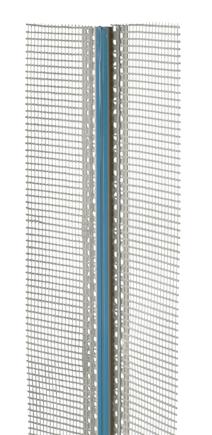

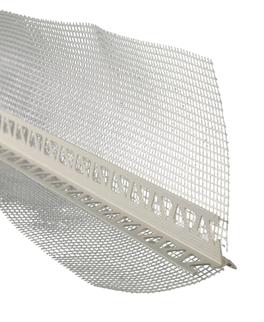

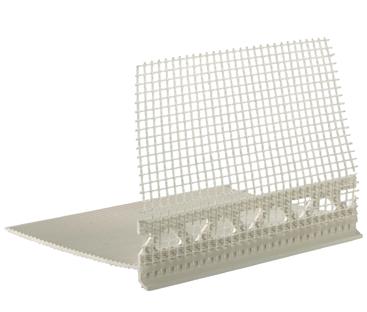

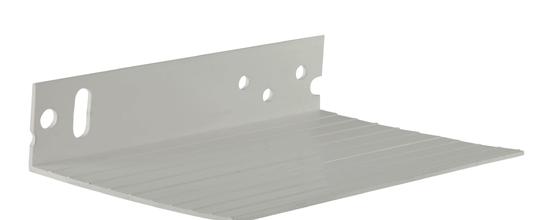

10 side 10 Systemgodkända profiler från Ytong Ytong sockelprofil plastprofil till avslut av Multipor isolering ovan mark. Används tillsammans med Ytong inskottsprofil Ytong inskottsprofil plastprofil med nät för förstärkning av sockelprofilen eller som inskott mellan sockelisoleringen och Multipor fasadsystem. Ytong hörnprofil med nät för kantskydd på alla utåtgående hörn och falsar. Ytong dropplist för skydd och avledning av regnvatten från överfalsar. Ytong tätningsprofil putstätning vid fönster och dörrar. Ytong dilatationsprofil för inbyggnad vid mindre rörelsefogar. Inga former av aluminiumprofil får användas med Multipor system. Armering Ytong armeringsnät: 4 x 4 mm plastbelagt glasfiberarmeringsnät av mycket hög kvalitet. Multipor pansarnät: Plastbelagt specialarmeringsnät för extra förstärkning ovan mark.

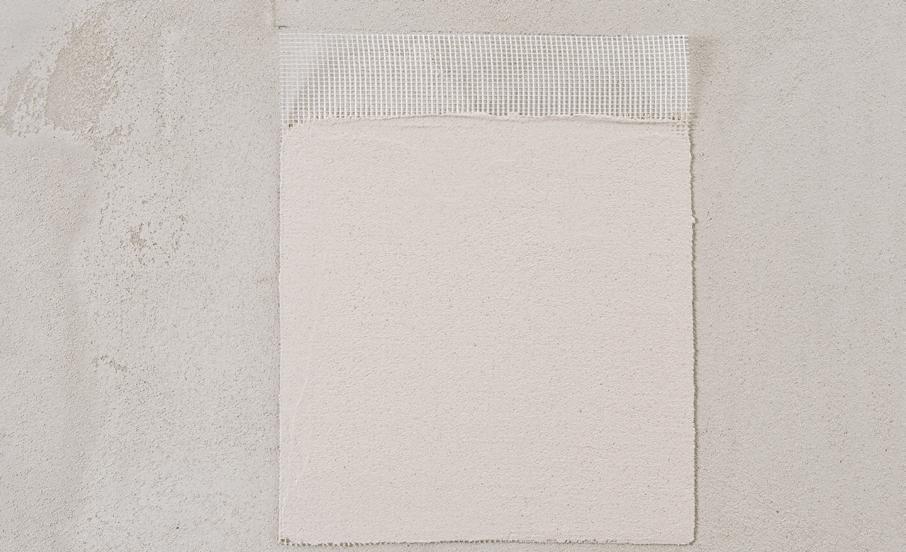

11 side 11 Fasadputs Ytong slutputs vit: Mineralisk strukturputs med en densitet på 0,7 kg/liter och en genomsnittlig kornstorlek på 1,5 mm. Ska glättas med putsbräda i plast. Filtbräda får INTE användas. Multipor lim: Mineraliskt specialbruk till Multipor isoleringssystem med en densitet på 0,75 kg/liter. Kan användas som avslutande skurputs/slätputs. Ska glättas med putsbräda i plast, filtas med filtbräda och sedan målas. Putsbruk ska förvaras torrt på pallar och har en hållbarhet på 12 månader från tillverkningsdatum. Putsbruk ska förvaras torrt på pallar och har en hållbarhet på 12 månader från tillverkningsdatum. Primer Multipor putsprimer: Används på äldre eller flagnande underlag och om förstärkningsskiktet är nedsmutsat eller äldre än 6 månader. 6. KRAV PÅ UNDERLAGET Underlaget ska vara bärkraftigt, rent och torrt samt fritt från organiska material, alger och annat som minskar vidhäftningsförmågan. Du kan få en snabb fingervisning om bärkraftigheten för eventuell befintlig puts genom att klistra upp ett stycke (cirka 30 x 30 cm) Ytong armeringsnät med Multipor lim, täcka provområdet med plastfolie och låta torka i cirka 7 dagar. Ta sedan bort nätet. Om den befintliga putsen sitter kvar på underlaget är vidhäftningsförmågan i regel tillräcklig. Kraftigt sugande underlag eller flagnande skikt ska grundas med Multipor putsprimer och lös puts ska avlägsnas. Eventuella kablar och rör kan du med fördel fälla in i innermuren och sedan försluta med Multipor lim. Avskalningar kan fyllas igen med Multipor lim eller ett annat bruk som är lämpligt för underlaget. Underlaget ska ha en planhet på +/-5 mm mätt över 2 meter. Målade ytor bör alltid kontrolleras med avseende på vidhäftning och diffusionsöppenhet. Vid tveksamhet om vidhäftningsförmågan, eller om färgskiktet är diffusionstätt, bör det slipas bort. Putslösningar bör inte användas på lodräta ytor.

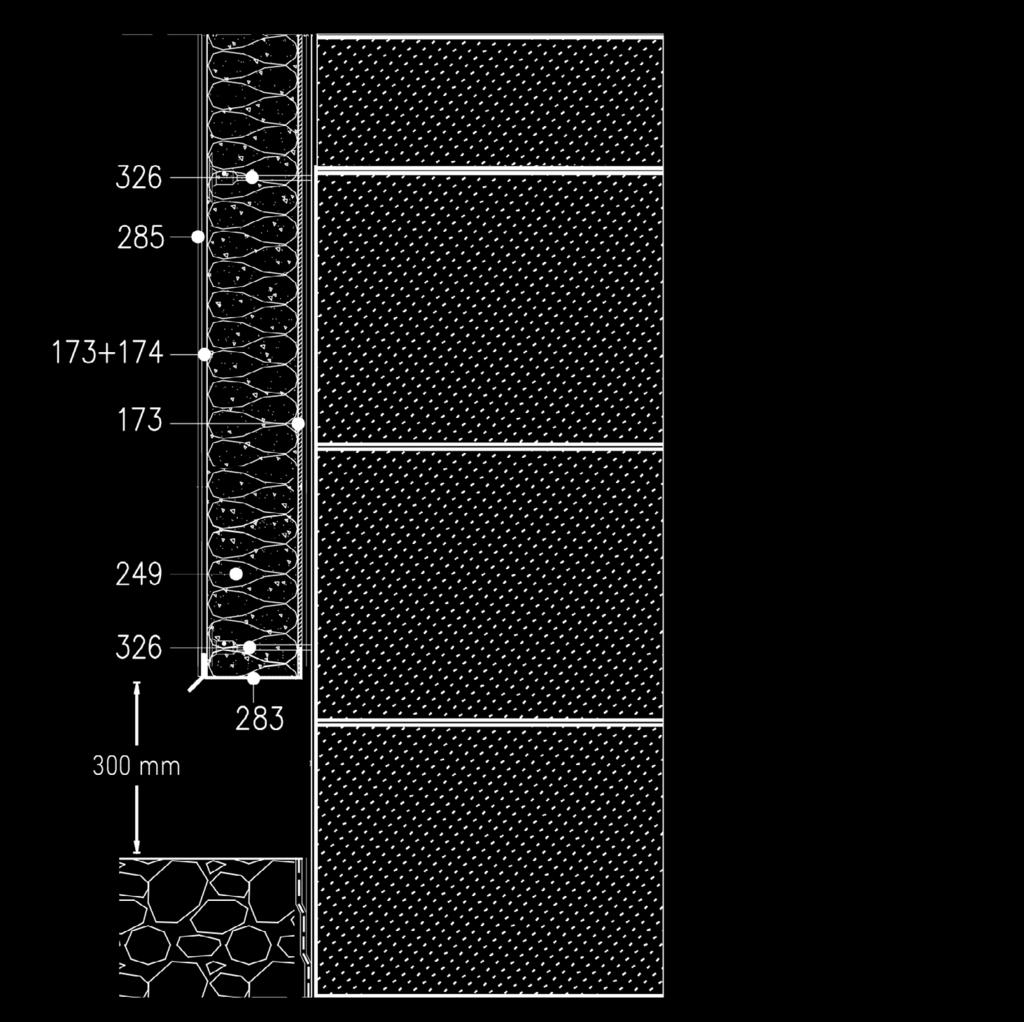

12 side SOCKELLÖSNINGAR Det finns tre standardlösningar för socklar: Multipor isoleringssystem avslutat med en sockelprofil ovan mark (1). Indraget sockelisoleringssystem, avskilt från Multipor fasadsystem med en Ytong inskottsprofil (2). Sockelisoleringssystem som placeras i liv med Multipor fasadsystem (3). Sockellösning med avslut ovan mark med Ytong sockelprofil (1): 173 Multipor lim 174 Ytong armeringsnät 249 Multipor isoleringsskiva 283 Ytong sockelprofil + Ytong inskottsprofil 285 Ytong slutputs 326 Multipor plugg Ytong sockelprofil och Ytong inskottsprofil används på de områden där sockeln inte ska isoleras. Båda profilerna är av vit PVC samt både stöttar och förstärker fasadisoleringens avslut. Montera Ytong sockelprofil på ytterväggen cirka 300 mm ovan mark. Förankra sockelprofilen med spikplugg med cirka 300 mm mellanrum. Det ska vara minst 3 mm mellan sockelprofilerna så att det finns plats för utvidgning. Montera sedan Multipor isoleringsskivor enligt beskrivningen i avsnitt 8. Skjut till sist in Ytong inskottsprofil i Ytong sockelprofil med fogförskjutning i förhållande till sockelprofilen.

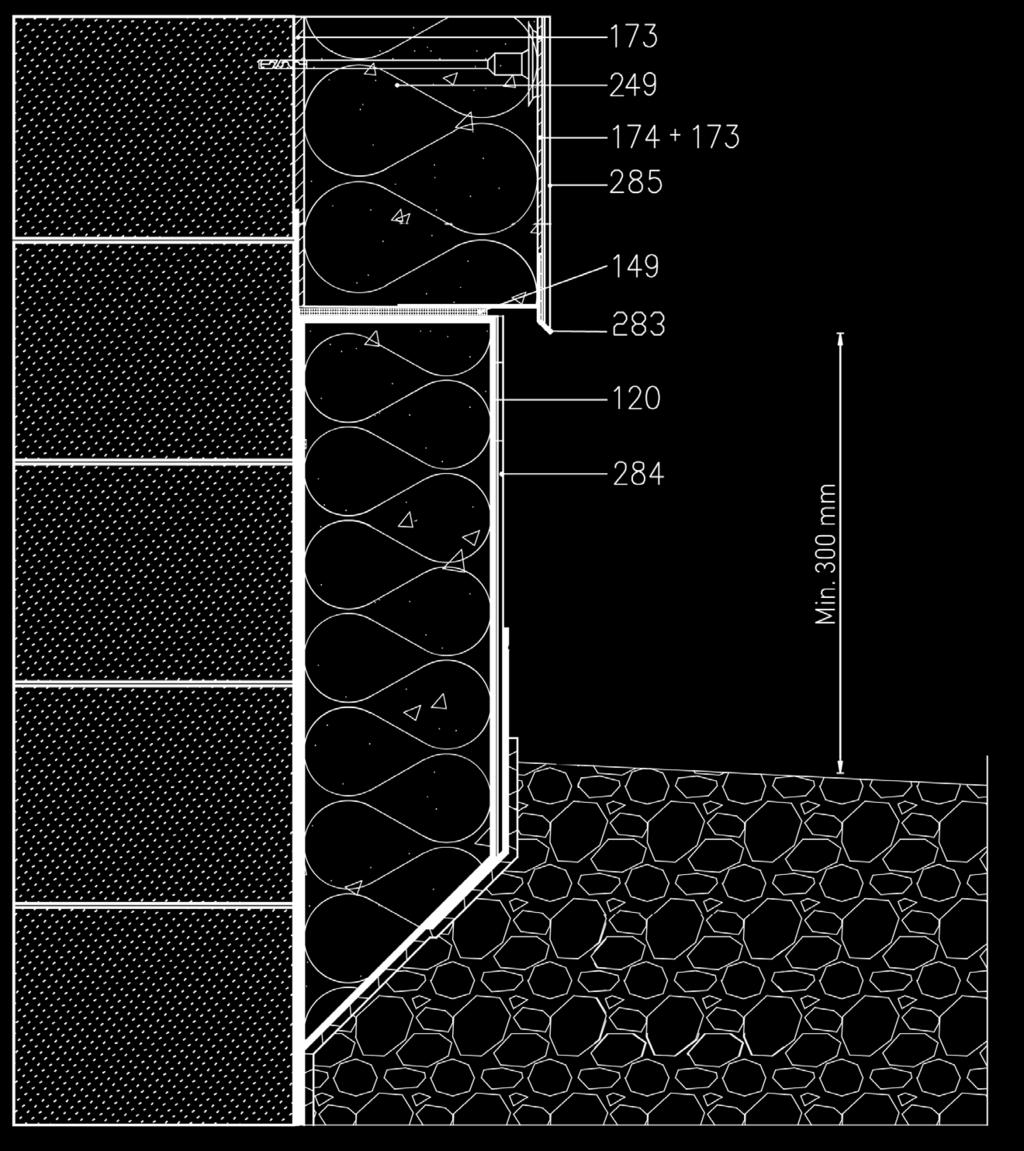

13 side 13 Indragen sockellösning med Ytong inskottsprofil (2): Var alltid extra uppmärksam på sockelsystemet eftersom det utsätts för de största belastningarna med avseende på fukt, mekanisk påverkan och vägsalt. Mineralisk puts är normalt inte lämpad för användning under marknivå eftersom den inte är resistent mot vägsalt. Sockelisoleringsskivor i EPS-plast med dräneringskanaler är att föredra Sockelisoleringsskiva med dräneringskanal 149 Fog/bindemedel 173 Multipor lim 174 Ytong armeringsnät 249 Multipor isoleringsskiva 326 Multipor plugg 283 Ytong inskottsprofil 284 Sockelisoleringssystem (ingår inte i leveransen av systemet) 285 Ytong slutputs Utför det valda sockelisoleringssystemet enligt tillverkarens anvisningar och montera Multipor isolering minst 300 mm över marknivå. Innan du monterar isoleringen ska du förankra Ytong inskottsprofil med passande fog/bindemedel. Stapla sedan Multipor isoleringsskivor ovanpå inskottsprofilen. När du ska grundputsa fasadisoleringen är det viktigt att nätet från inskottsprofilen överlappar armeringsnätet från fasaden med 100 mm. Multipor isolering får inte gå under mark.

14 side 14 Sockellösning i liv med Multipor fasadsystem (3): Sockelisoleringsskiva med dräneringskanal 173 Multipor lim 174 Ytong armeringsnät 249 Multipor isoleringsskiva 284 Sockelisoleringssystem (ingår inte i leveransen av systemet) 285 Ytong slutputs 326 Multipor plugg Utför det valda sockelisoleringssystemet enligt tillverkarens anvisningar och montera Multipor isolering minst 300 mm över marknivå. Putsa sedan ihop sockelisoleringssystemets armeringsnät vått-i-vått med det armeringsnät som används i Multipor fasadsystem, så att fasadisoleringen och sockelisoleringen överlappar varandra med minst 100 mm. Putsningen ska göras med Multipor lim och ned på sockelisoleringen. Multipor isolering får inte gå under mark. Viktigt för båda lösningarna med markisolering Den sockelisolering som går under mark ska snedkapas (se principskissen ovan) och armeringsnätet ska vara helt täckt av sockelputs.

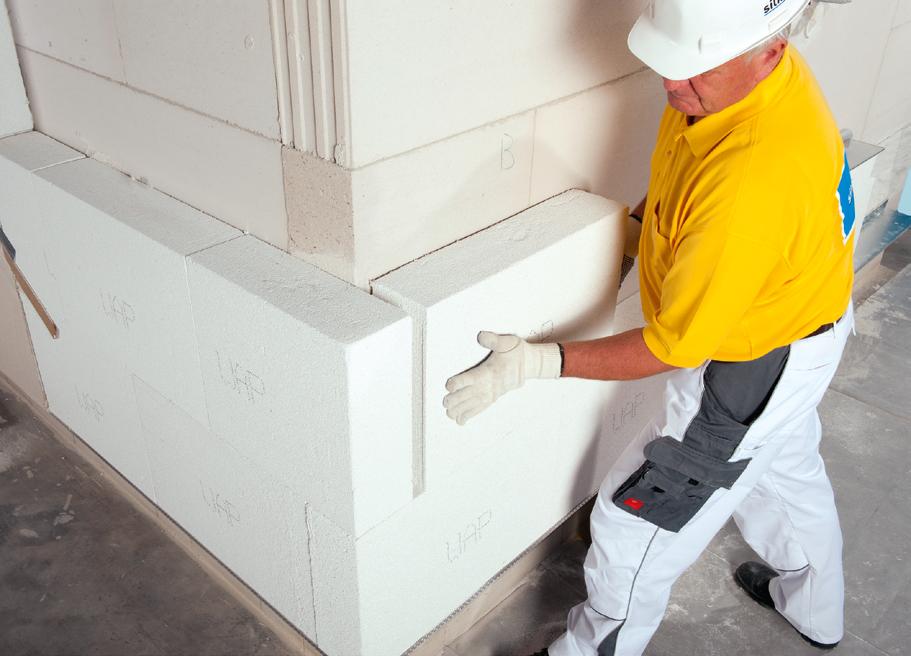

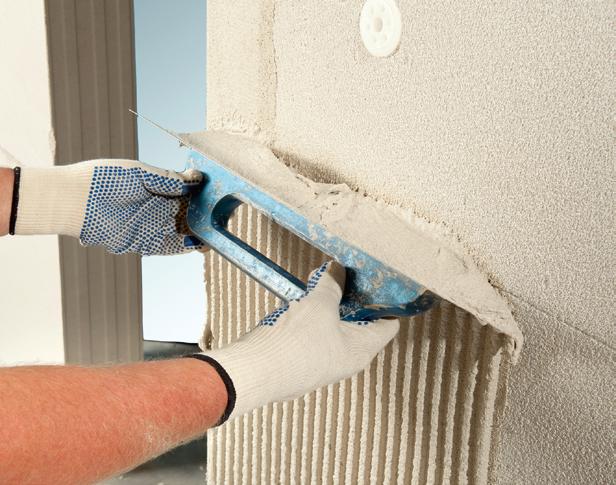

15 side 15 UTFÖRANDE 8. LIMNING AV MULTIPOR ISOLERING Under hela arbetsperioden ska både karmar och glas täckas med plast. Dygns- och underlagstemperaturen ska under hela byggperioden vara högre än +5 C. Blanda Multipor lim Multipor lim blandas med den vattenmängd som anges på förpackningen cirka 8 liter per säck. Öppentiden är cirka 1,5 timme beroende på temperaturen. Putsbruket ska vila i cirka 5 minuter och sedan röras om ännu en gång innan det kan användas. Limning med Multipor lim Applicera Multipor lim på Multipor isoleringsskivor med en 12 mm tandspackel. Applicera endast på baksidan, INTE i tapp- och liggfogar. Vid större ojämnheter (upp till 10 mm) kan isoleringsskivan dubbellimmas. Multipor isoleringsskivor monteras nedifrån med start från ett hörn. Skivorna ska monteras med den maskinkapade kanten mot byggnadens hörn och sättas upp med en lodrät tandning (så att skivkanten sticker ut) som motsvarar skivoch limtjockleken. De båda isoleringsskivor som möts i hörnet ska inte limmas ihop. Om du använder stänkputsapparat ska Multipor lim endast appliceras på isoleringsskivan. Därefter fördelas limmet med en 12 mm tandspackel. Häftremsor tvärs över skivan. Sätt fast Multipor isolering på innerväggen (tvärs över häftremsorna) och tryck skivorna tätt mot varandra. Se till att isoleringsskivorna är fullt limmade, i full kontakt med innermuren och monteras i minst 150 mm förband. För att monteringen ska bli rätt är det mycket viktigt att limskiktet alltid är minst 5 mm tjockt. Applicera Multipor lim med en 12 mm tandspackel på både Multipor tätningsskiva och i själva öppningen. Skjut sedan skivorna på plats. Limma INTE i tapp- och liggfogar.

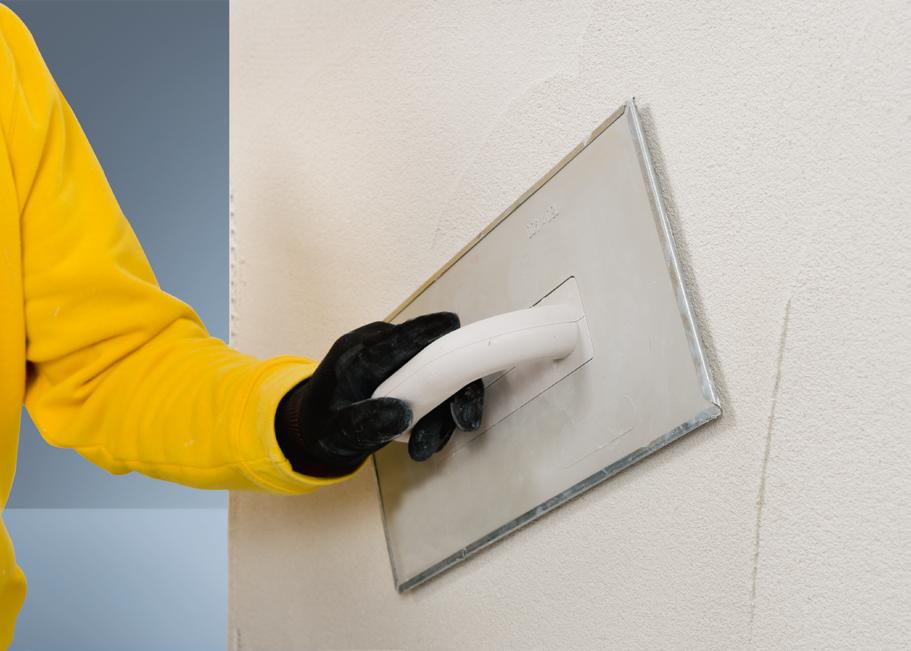

16 side 16 För att undvika risken för sprickor ska Multipor isoleringsskivor vid fönster- och dörrfalsar kapas med utsparingar så att liggfogen mellan skivorna inte linjerar med falsen. Fel Rätt Planslipa sedan isoleringen till en slät och plan yta med Multipor slipbräda eller en hård långskånska. Innan förstärkningsskiktet appliceras ska ytan av Multipor ha en planhet på +/-3 mm mätt över 2 meter, vara torr samt helt fri från damm och smuts. För att säkerställa god vidhäftning mellan förstärkningsskiktet och Multipor är det mycket viktigt att ytan är fri från slipdamm. Genom primning med Multipor putsprimer säkerställs god vidhäftning. Alternativt kan du borsta ytan mycket noggrant tills den är fri från slipdamm. Tvåskiktsisolering Vid användning av isoleringsblock som är större än 200 mm ska du använda Multipor tvåskiktsisolering. Första skiktet Multipor isolering monteras med Multipor lim enligt beskrivningen ovan. När limmet har torkat fäster du in Multipor isolering med Multipor plugg enligt beskrivningen nedan. Därefter fäster du ett andra skikt Multipor isolering med Multipor lim och minst 150 mm fogförskjutning. Även detta med en 12 mm tandspackel. Det är viktigt att det andra skiktet Multipor isolering har full vidhäftning mot det första skiktet eftersom ingen plugg används till det andra skiktet med Multipor isolering. I fall av större toleranser i innerväggen kan du efter monteringen slipa Multipor isolering i lod- och vågriktning med Multipor slipbräda eller hård långskånska. Vid avvikelser i innerväggen kan du slipa ned Multipor isolering före monteringen. Det är emellertid viktigt att Multipor isolering har full kontakt med innermuren efter monteringen.

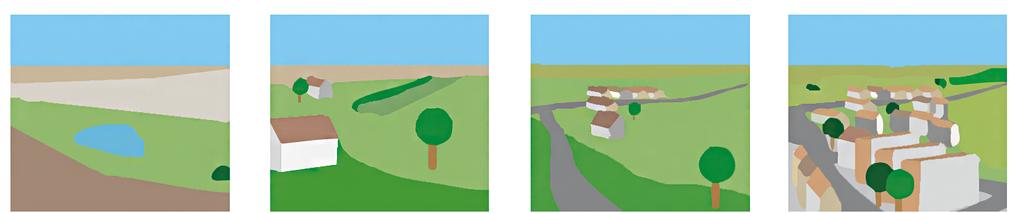

17 side PLUGG ANTAL OCH PLACERING Efter att Multipor isoleringsskivor har torkat ska du säkra dem mot vindsug med Ytong plugg enligt projektbeskrivningen eller nedanstående schema. Öppningarna ska inte pluggas. Placering och antal plugg/m² Antalet plugg beror på den omgivande terrängen och bygghöjden. Det finns fem terrängtyper och för varje typ går det att läsa ut av schemat vilket antal plugg som ska användas i förhållande till bygghöjden. Indelning i terrängtyper enligt SS-EN :2007 Terrängtyp 0: Havs- eller kustområde exponerat för öppet hav. Terrängtyp 1: Sjö eller plant och horisontellt område med försumbar vegetation och utan hinder. Terrängtyp 2: Område med låg vegetation som gräs och enstaka hinder (träd, byggnader) med minsta inbördes avstånd lika med 20 gånger hindrens höjd. Terrängtyp 3: Område täckt med vegetation eller byggnader eller enstaka hinder med största inbördes avstånd lika med 20 gånger hindrens höjd (t.ex. byar, förorter och skogsmark). Terrängtyp 4: Område där minst 15 % av arean är bebyggd och där byggnadernas medelhöjd är > 15 m.. Terrängtyp 0. Terrängtyp 1 Terrängtyp 2 Terrängtyp 3 Terrängtyp 4

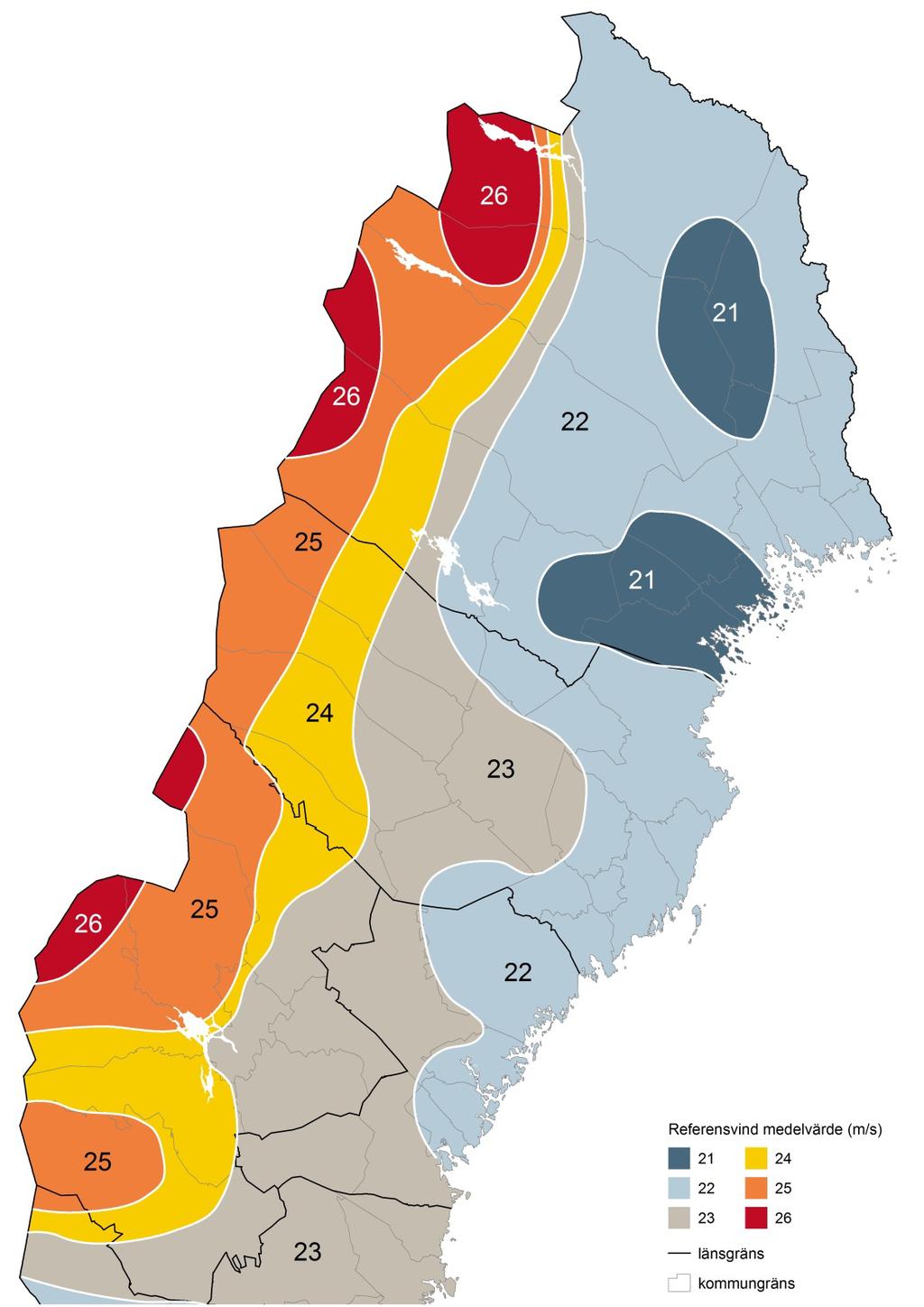

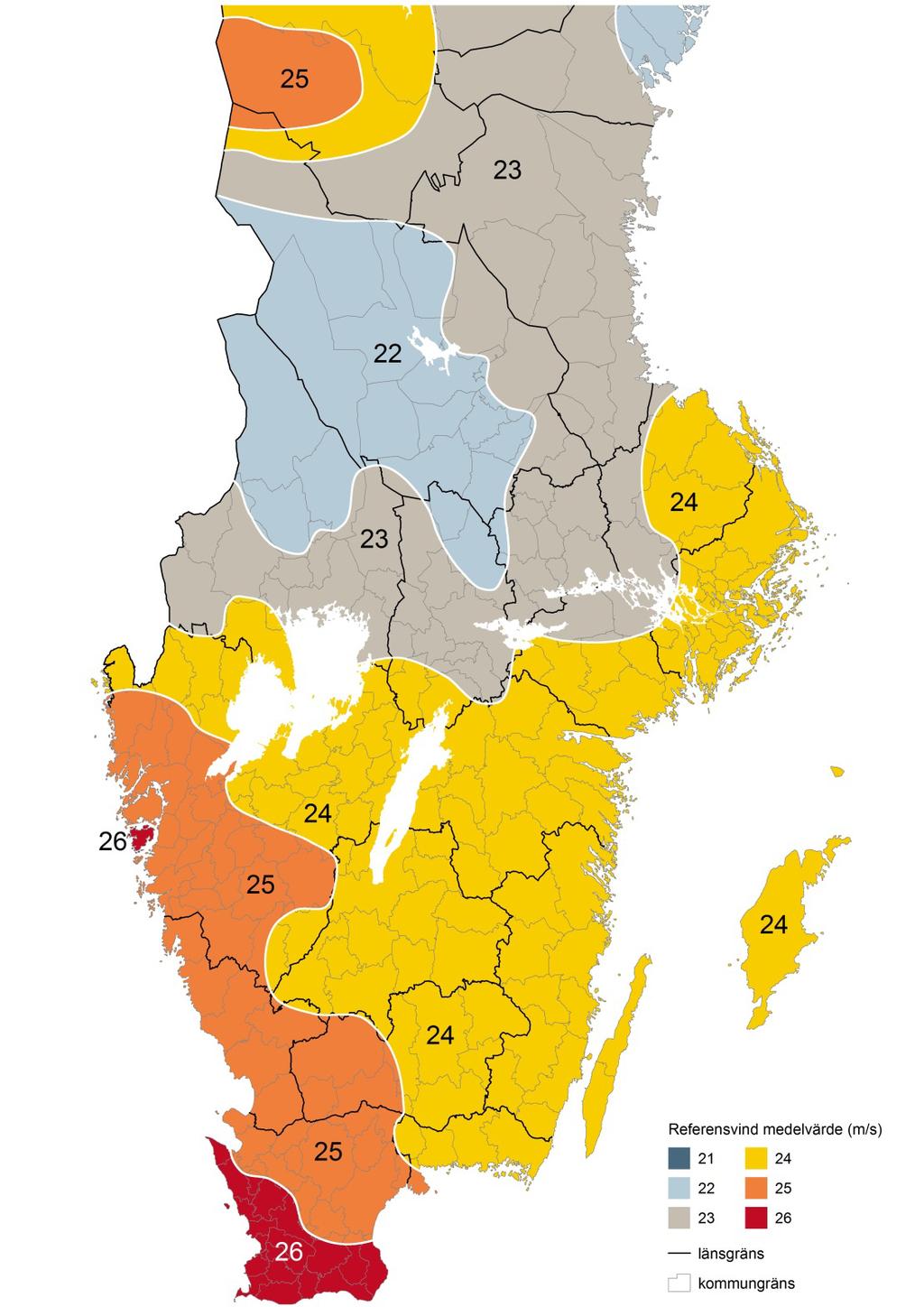

18 side 18 Referensvindhastigheten vb i m/s

19 side 19 Antal plugg i förhållande till terrängtyp Terrängtyp 0 antal plugg/m 2 Höjd vb=21 vb=22 vb=23 vb=24 vb=25 vb= < < < < < Terrängtyp 0 antal plugg/skiva < < < < < Terrängtyp 1 antal plugg/m 2 Höjd vb=21 vb=22 vb=23 vb=24 vb=25 vb= < < < < < Terrängtyp 1 antal plugg/skiva < < < < < Terrängtyp 2 antal plugg/m 2 Höjd vb=21 vb=22 vb=23 vb=24 vb=25 vb= < < < < < Terrängtyp 2 antal plugg/skiva < < < < <

20 side 20 Terrängtyp 3 antal plugg/m 2 Höjd vb=21 vb=22 vb=23 vb=24 vb=25 vb= < < < < < Terrängtyp 3 antal plugg/skiva < < < < < Terrängtyp 4 antal plugg/m 2 Höjd vb=21 vb=22 vb=23 vb=24 vb=25 vb= < < < < < Terrängtyp 4 antal plugg/skiva < < < < <

21 side 21 Pluggens längd För betong, tegel och kalksandsten ska pluggens längd motsvara tjockleken på Multipor isolering plus 25 mm i förankringsdjup. För lättbetong med en densitet på 600 kg/m 3 ska pluggens längd motsvara tjockleken på Multipor isolering plus 65 mm i förankringsdjup. För putsade ytor ska putstjockleken adderas till förankringsdjupet. Om underlaget inte kan fastställas entydigt ska en markanalys genomföras på byggplatsen. Massiv betong, tegel och kalksandsten Tjocklek Multipor Artikelnr mm förankring i underlag* Borrdiameter SDS-borr Plugglängd Avstånd till kant och inbördes *Borrdjupet i underlaget ska vara minst 45 mm Lättbetong minsta densitet 600 kg/m 3 Tjocklek Multipor Artikelnr mm förankring i underlag* Borrdiameter HSS-borr Plugglängd Avstånd till kant och inbördes *Borrdjupet i underlaget ska vara minst 85 mm

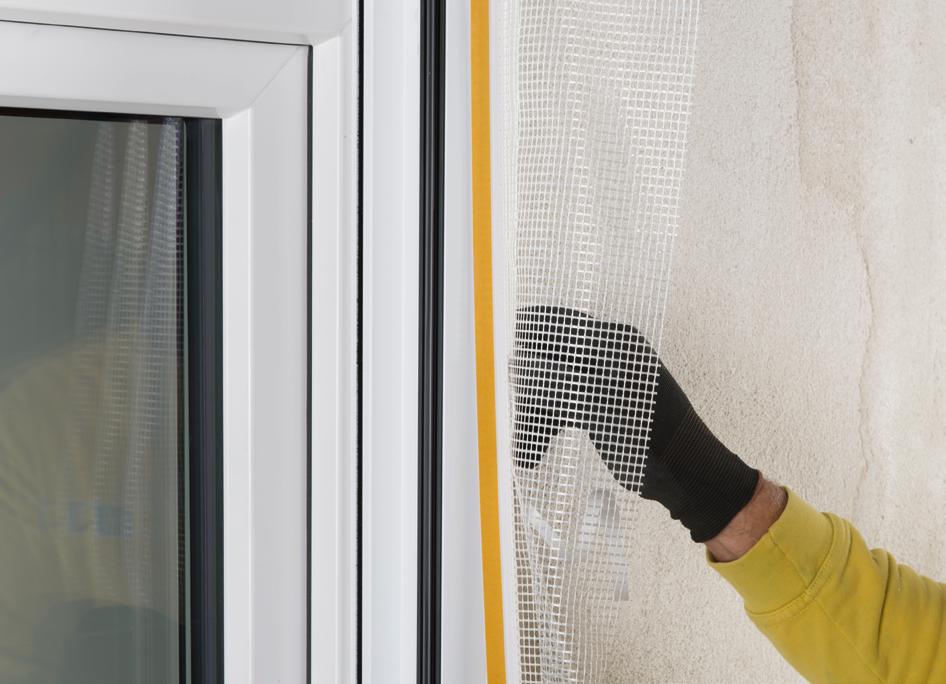

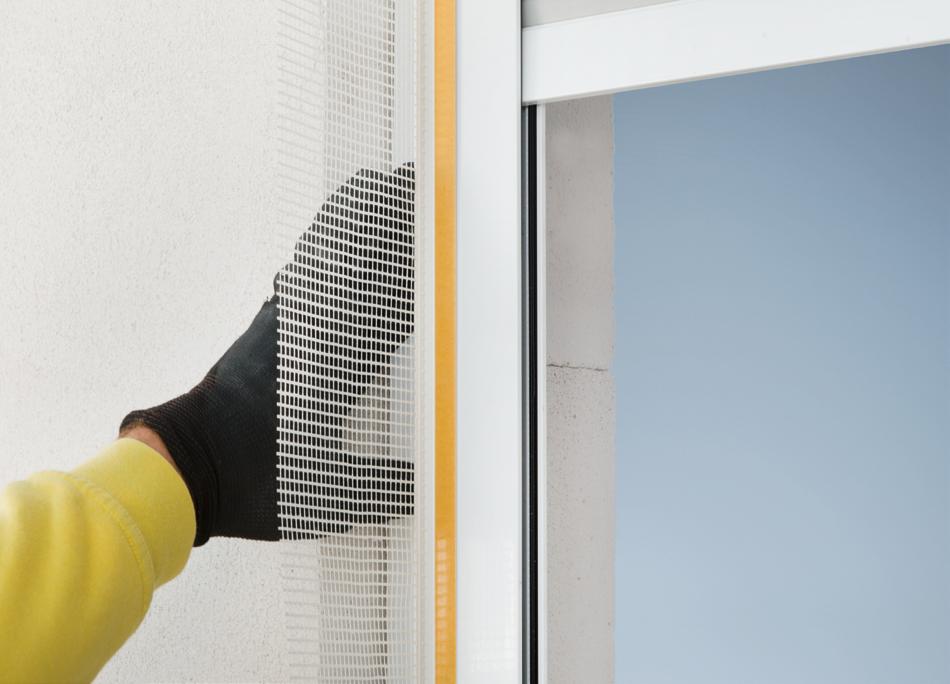

22 side AVSLUT VID DÖRRAR, FÖNSTER OCH SOLBÄNKAR Överfalsar För avledning av regnvatten från överfalsar går det att använda Ytong dropplist i stället för Ytong hörnprofil. Detta ger samtidigt en elegant och markerad överfals. Kom ihåg att vända profilen så att det färdiga putsskiktet på fasaden täcker dropplisten. Putsavslut vid fönster- och dörrkarmar Som avslut på fönster- och dörrkarmar bör du använda Ytong putsavslutsprofiler. Dessa har fördelen att de ger en god tätning mot karmen genom ett inbyggt vidhäftande PE-band på ena sidan och på andra sidan en remsa armeringsväv som ska infogas i underputsen. Profilerna är dessutom försedda med en häftremsa för montering av en skyddsfolie som under utförandet skyddar både fönster och karm mot skräp och putsrester.

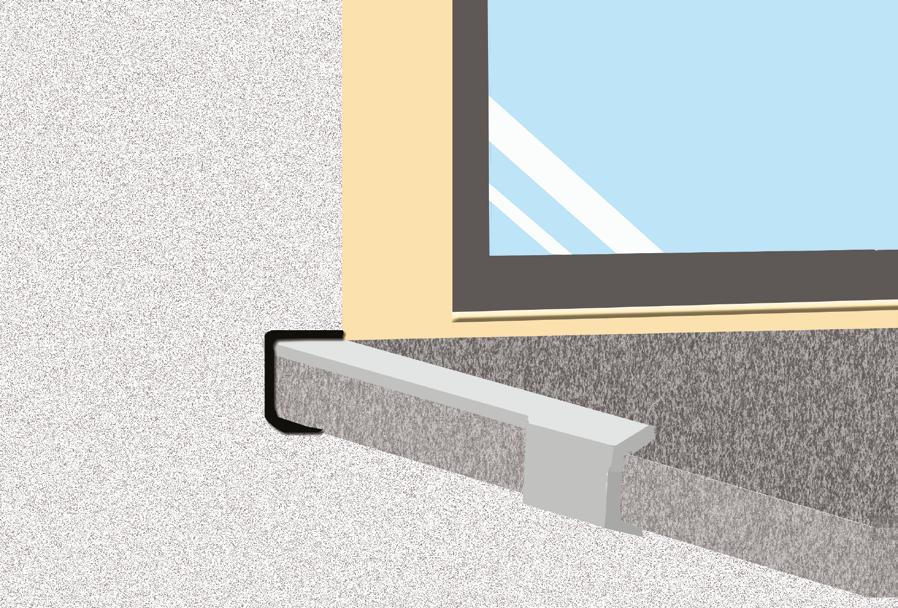

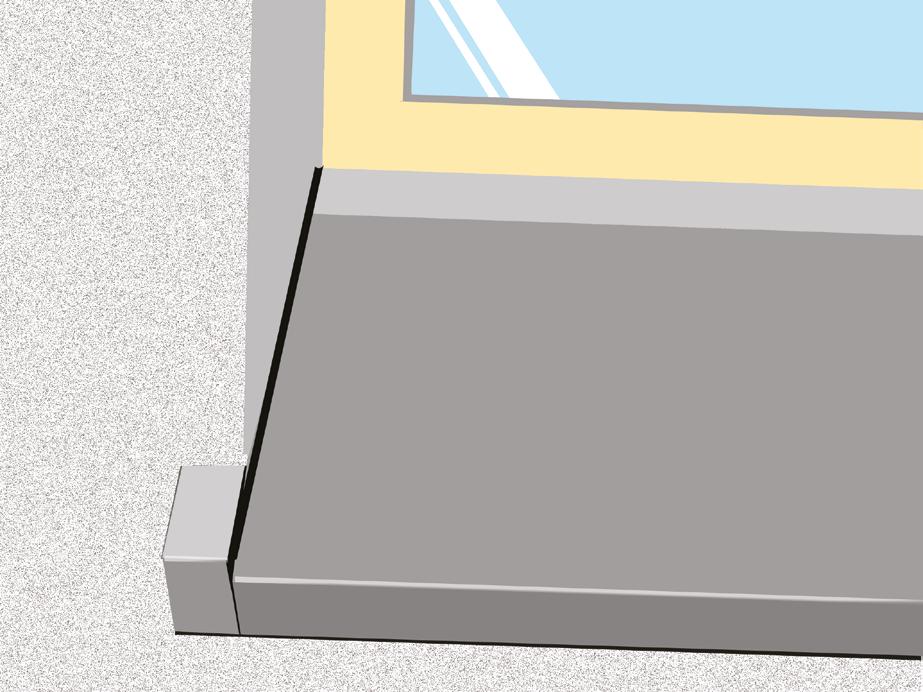

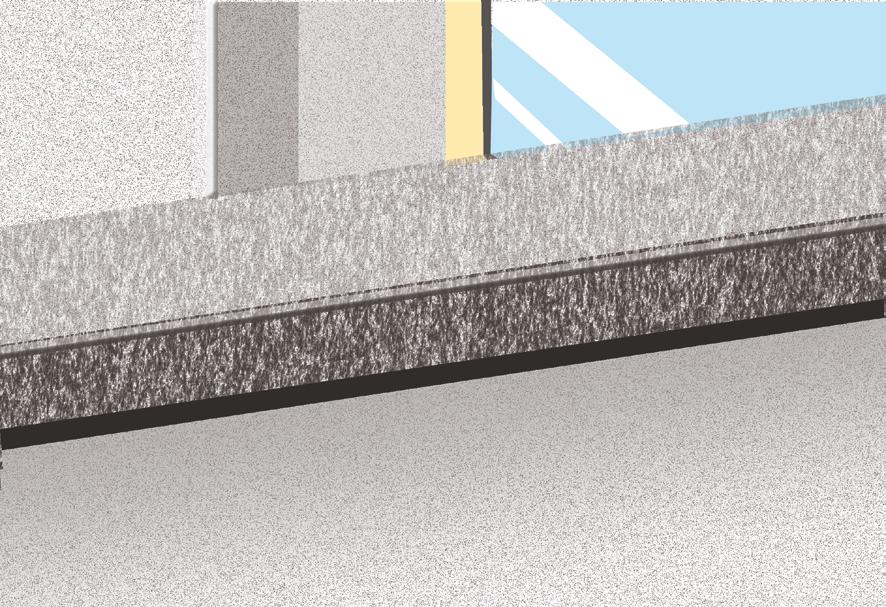

23 side 23 Avslut vid solbänkar Solbänkar bör alltid ha ett fall på minst 5 7 % så att falsen dräneras på rätt sätt. Arbetet ska utföras mycket noggrant. Solbänkar bör förses med hållare eller annan form av understöd. Dessa monteras på den bärande innermuren för montering av själva solbänken. Solbänk i skiffer och granit Solbänken bör byggas in i falsen. För att motverka att regnvatten tränger in bakom putssystemet och in i Multipor isolering ska du montera fogband på alla solbänkens ytor som kommer i kontakt med Multipor isolering. Fäst sedan in isoleringen enligt tillverkarens anvisningar. Fogband under solbänken. Solbänk med fogband. Solbänk i aluminium Vattentätheten i falsar och under solbänken säkras med fogband. Montera solbänken enligt tillverkarens anvisningar. Kom ihåg att bygga in utrymme för utvidgning så att solbänken är över 1,5 meter. Även solbänkens längd ska anpassas så att intäckningen avslutas i liv med falsens putsyta. Puts linjerar med kanten på intäckningen. Det är viktigt att du löpande kontrollerar alla fogar.

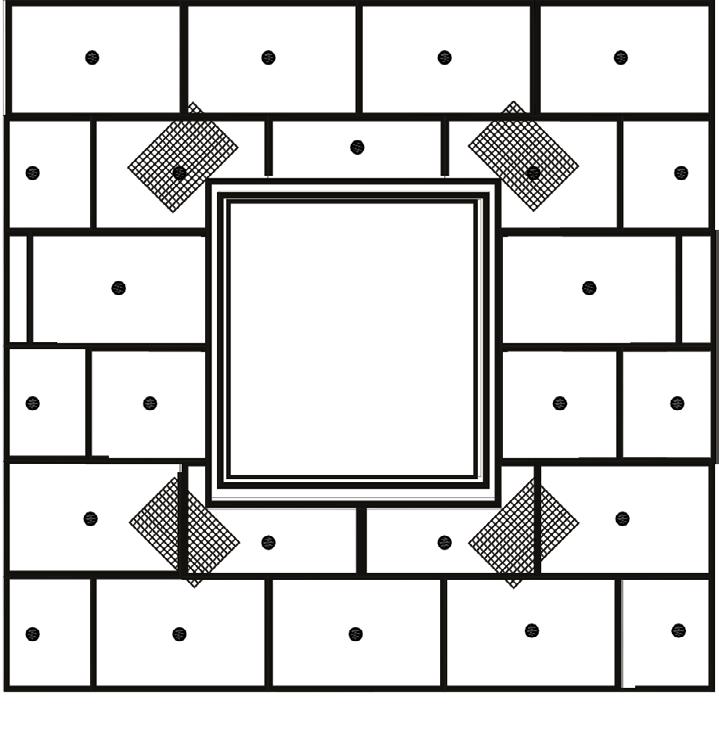

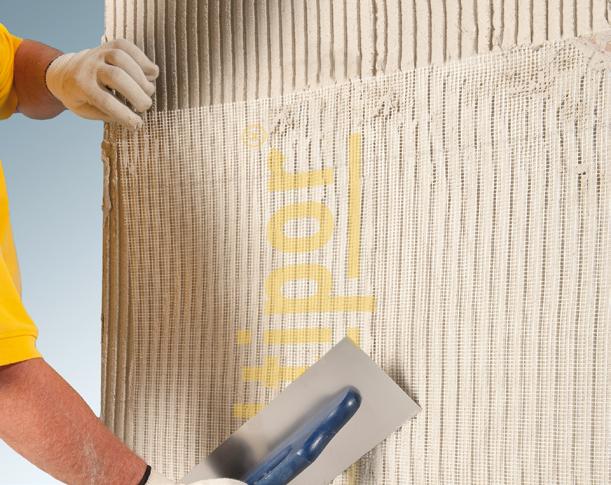

24 side HÖRNFÖRSTÄRKNING OCH DIAGONAL FÖRSTÄRKNING Innan du monterar själva ytförstärkningen ska alla utåtgående hörn förstärkas genom att du monterar Ytong hörnprofil i Multipor lim på alla byggnadshörn samt alla fönster- och dörrfalsar. Som ett extra skydd runt falshörnen ska diagonalförstärkning med tillkapade bitar av Ytong armeringsnät (cirka 20 x 40 cm) utföras utanpå alla falshörn. Den diagonala förstärkningen ska också läggas i Multipor lim. 12. RÖRELSE- OCH DILATATIONSFOGAR De rörelse- och dilatationsfogar som finns i den befintliga konstruktionen ska föras ut genom isoleringen med hjälp av Ytong dilatationsprofil som du sätter i Multipor lim. För att undvika fuktskador vid horisontella fogar bör du montera lämpligt fogband innan du bygger in Ytong dilatationsprofil. Vid stora putsytor ska minst en dilatationsfog byggas in per meter, vilken med fördel kan döljas bakom stuprör. Fogen ska föras genom både putssystemet och Multipor isolering. Använd ovan nämnda Ytong dilatationsprofil. 13. ARMERINGSPUTS, SLUTPUTS OCH FASADMÅLNING Armeringsputs Applicera Multipor lim med en 12 mm tandspackel. Skjut sedan in Ytong armeringsnät i ytan och placera det i den yttersta tredjedelen (viktigt). Alla nätskarvar ska överlappa med 100 mm. Om du ska utföra extra förstärkning av väggytans nedersta del ska du applicera ytterligare ett skikt Multipor lim när armeringsputsen är i huvudsak torr. Applicera med 12 mm tandspackel och skjut in Ytong pansarnät i putsbruket som nu har stöd för skarvarna. Innan du applicerar slutputsen ska armeringsnätet vara helt torrt. Torktiden är normalt 1 dygn per mm puts vid 20 C. Multipor lim får inte användas om dygns- eller underlagstemperaturen är lägre än 5 C.

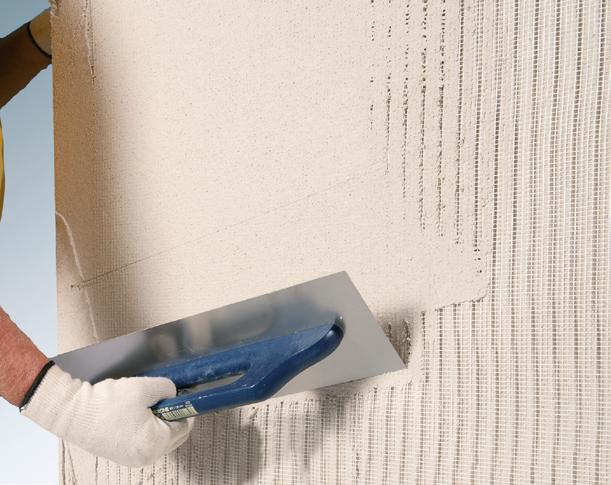

25 side 25 Slutputs Avsluta med Ytong slutputs mineralisk vit eller Multipor lim. Ytong slutputs mineralisk vit Om armeringsskiktet är under 6 månader gammalt samt fritt från smuts och damm kan du applicera Ytong slutputs direkt ovanpå detta utan att använda primer. Eftersom skikttjockleken i regel beror på kornstorleken ska du applicera ett tunt och jämnt skikt puts med en putsbräda i rostfritt stål. Filta omedelbart därefter putsen med en slät putsbräda i plast alltid i samma riktning. Filtbräda får inte användas. När putsen är genomtorr och härdad bör den övermålas med fasadfärg. Gäller alla Ytong putsbruk Dygnstemperaturen får inte vara lägre än +5 C under hela härdningsperioden. För att minimera förekomsten av skarvar i putsen ska hela ytan putsas i ett moment och utan avbrott. Torktiden varierar beroende på temperaturen, skikttjockleken, den relativa luftfuktigheten och vindförhållandena. Fasadmålning Vid önskemål om andra färger än vit eller en yta som i perioder är mer algavvisande kan du måla ytan med fasadfärg när den är genomtorr.

26 side LÖPANDE UNDERHÅLL Skador Om skador uppstår i den putsade ytan från soptunnor, genom påkörning osv., eller om skador i putsen konstateras på grund av defekta fogar, bör du åtgärda detta omgående eftersom vittringen annars kan öka i omfång. Se även avsnitt 15. Vittrade ytor vid sockel och ingångspartier Om putsen har vittrat beror det ofta på att det är en puts som inte är saltresistent. Rensa ytorna fria från skadad puts och putsa på nytt med en puts som är lämplig för ändamålet. Måla sedan den reparerade ytan med lämplig sockelfärg. Fuktfläckar Fuktfläckar är ett tecken på att fukt har haft möjlighet att tränga in bakom putsen, eventuellt genom defekta fogar eller genom uppstigande markfukt i sockel och vägg. Otäta fogar ska bytas ut omgående enligt tillverkarens anvisningar. Innan åtgärder vidtas mot den uppstigande markfukten ska en byggteknisk bedömning av hela sockelområdet genomföras för att fastställa orsaken till problemet, bedöma omfattningen och hitta en lösning. Sprickor Om Multipor isoleringssystem har utförts på rätt sätt uppstår inga sprickor. Naturliga och näst intill osynliga hårsprickor kan emellertid förekomma med en sprickbredd på upp till 0,1 mm. Genom att måla över hela fasaden med fasadfärg brukar dessa kosmetiska sprickor i regel kunna förslutas och täckas över. Algpåväxt Alger kan växa på de flesta byggnadsytor och beror bland annat på att det vid fuktiga förhållanden bildas kondens på det välisolerade klimatskalet. Alger skadar i regel inte fasadsystemet direkt men försämrar byggnadens allmänna utseende. Alger får INTE tas bort med högtrycksspruta utan ska avlägsnas med lämpligt algdödande medel och efterföljande sköljning med kallt rinnande vatten. När fasaden är genomtorr kan den målas med eventuell fasadfärg. Smuts Rengör byggnadens ytor med en mjuk borste och kallt vatten som innehåller en liten mängd grundrengöring. När fasaden är genomtorr kan den målas med eventuell fasadfärg. Klotter Borttagning av klotter bör endast utföras av ett specialiserat företag som har expertkunskap om klotter på utvändig fasadisolering med puts. Varmvattentvätt eller högtryckstvätt får inte användas. När fasaden är genomtorr kan den bestrykas med fasadfärg och eventuellt behandlas med lämpligt klotterskydd. Användning av klotterskydd som innehåller vax kan vara problematisk om de inte går att skölja i kallvatten. Allmänt Vart femte år bör en statusbedömning av klimatskalet företas där punkterna ovan gås igenom och eventuellt åtgärdas.

27 side REPARATION AV MULTIPOR FASADISOLERINGSSYSTEM Vy Sektion Anvisningar Märk ut och skär bort det skadade området. Snittet ska vara skarpt och rent för ett snyggt resultat. Ta bort den skadade Multipor-isoleringen. a) b) c) b) c) a) a) Kapa till ny Multipor isolering med lite marginal och fäst vid innermuren med Multipor lim. b) Montera en bred remsa maskeringstejp 100 till 150 mm från snittkanten på den ursprungliga Ytong-slutputsen. c) Slipa ned putsen mellan snittkanten och tejpen så att cirka 100 mm av armeringsnätet syns. d) e) d) Bestryk Multipor isolering och det frilagda armeringsnätet med lim. e) Skjut in en avpassad bit Ytong armeringsnät i limmet ovanpå det ursprungliga armeringsnätet. Avpassa det nya limmet efter ovankanten på det ursprungliga limmet. När limmet har torkat lägger du på Ytong slutputs och bearbetar till önskad struktur. Ta bort maskeringstejpen innan putsen är genomtorr.

28 side TIPS OCH KNEP Undvik framträdande skarvar Montera målartejp på skiktet med torrt Multipor lim (armeringsskiktet) och putsa Ytong slutputs ned på tejpen. Ta bort tejpen medan putsen fortfarande är fuktig. Slutputsen har nu en skarp kant och ska torka. När den är torr monterar du en ny tejp ovanpå och putsar upp på tejpen med Ytong slutputs. Ta bort tejpen. Nu är skarven i det närmaste osynlig och löper i en rät linje. Skuggor i Ytong slutputs Du kan bryta eventuell monotoni i en stor putsyta med hjälp av olika skuggor i Ytong slutputs. Gör så här: Montera remsor av målartejp ovanpå Multipor lim (armeringsskiktet). Applicera sedan Ytong slutputs och ta bort målartejpen innan putsen är genomtorr. Det är viktigt att du täcker limmet med fasadfärg. Allmänt för putsarbete Arbeta alltid efter solen och i skugga eller under solskydd. Kom ihåg vinteråtgärder när dygnstemperaturen är under +5 C, vilket typiskt är oktober till maj. Kom ihåg att torktiden är minst 1 dygn per mm puts vid 20 C. Markbeläggning och planteringar Du kan undvika stänk på fasaden och därmed missfärgning av Ytong slutputs genom att täcka den sista halvmetern fram till sockeln med ett 100 mm tjockt lager sjösten. Om du ska lägga beläggningssten fram till själva sockeln bör denna sluta minst 100 mm från sockeln och läggas med fall bort från byggnaden. Gräskanter bör sluta minst 300 mm framför fasaden för att undvika missfärgning av grönalger. Trädkronor och buskar bör hållas minst 2 4 meter från fasaden så att fasadputsen torkar fortare och algpåväxt reduceras. Halkbekämpning Oavsett vilken sockellösning du väljer bör du inte använda vägsalt som halkbekämpning. Vägsalt bryter ned alla mineraliska ytor och förstör dessutom träd och buskar. Skruvfast underlag och upphängning På de ställen där du vill montera stuprör eller annan upphängning i fasadisoleringen ska du montera anpassade utsparingar av Ytong 535 kg/m 3 porbetong som skruvfast underlag. Porbetongen limmas direkt på den rengjorda yttermuren med Ytong lim och utsparingen säkras med en lång skruv. Annan infästning För upphängning av medeltunga laster kan du använda långa karmskruvar eller en infästning som Fischer Thermomax M8 eller M10 med en högsta total last på 15 kg per plugg. Infästningarna ska föras genom isoleringssystemet och in i den ursprungliga yttermuren.
