6 06 SMARTA EL-UTTAG Backflip sid. 64 Twist sid.65 Powerport Evoline sid. 66 Pop-Up Power 3 sid. 67 Elevator sid. 68 Powerbox Corner 3 USB sid DIMMERS & SENSORER Dimmer Call-Me 2.0 FW sid. 72 Dimmer Capsen FW sid. 73 Dimmer Touch-Me FW sid. 74 Dimmer Dot FW sid. 75 Combo Sensor FW sid. 76 Sensor surface (C) 20 sid. 76 Dimmer PIX sid. 77 Tryckknapp PUSH sid. 77 IR-sensor Dot IR FW sid. 78 IR-Sensor FW sid. 78 Rörelse-sensor IFR V09 sid. 79

7 08 DRIVDON & TILLBEHÖR Drivdon Triac 12V/24V sid. 82 Drivdon Triac 500mA sid. 82 Drivdon UltraThin 12V/24V sid. 83 Drivdon Drikon inkl. touchdimmer 500mA sid. 84 Drivdon Drikon MD PUSH sid. 84 Drivdon Drikon 12V/24V sid. 85 Drivdon Drikon Maxi sid. 85 Kopplingsplint ESP förlängning sid. 86 Kopplingsplint ESP sid. 86 Grenkontakt ESP sid. 86 Förlängningskabel ESP sid. 86 Spänningsregulator TRIAC 5V sid. 86 Kopplingsplint MICRO12 10 ansl. förlängning sid. 86 Kopplingsplint MICRO12 6 ansl. sid. 86 Förlängningskabel MICRO12 sid. 86 Kopplingsplint MICRO24 10 ansl. förlängning sid. 87 Kopplingsplint MICRO24 6 ansl. sid. 87 Förlängningskabel MICRO24 sid. 87 Anslutningskabel Dimmer/ Drikon sid. 87 Synkkabel Drikon sid. 87 MP anslutningskabel-a sid. 87 Strömsladd Europlug sid. 87

8 FÖRDELAR MED LED VIKTIGT ATT VETA OM LED-BELYSNING MILJÖ Med LED-belysning blir din energiförbrukning en bråkdel av vad som behövs för att skapa samma ljus med en glödlampa eller ett lysrör. En lysdiod innehåller heller inga farliga tungmetaller såsom kvicksilver, ett problem som lågenergilamporna har. Lysdioder har en oerhört lång livslängd och en mycket låg energiförbrukning, vilket är bra ur miljösynpunkt. FÄRGÅTERGIVNING Färgåtergivning styr hur väl färgen motsvarar verkligheten. Färgåtergivning eller CRI (Color Rendering Index) mäts i ett värde från 0 till 100, där 100 motsvarar perfekt färgåtergivning (solljus). Alla våra LED-lampor har ett värde större än 80. 8

9 BELYSNING / GUIDE LJUSFLÖDE Vad är Lumen (lm) och hur mäts det? En lampas ljusflöde mäts i Lumen (lm) och är ett mått på den totala mängden ljus en lampa avger i alla riktningar. För att kunna jämföra olika lampor anger man hur många lumen man får ut vid en viss effekt. Detta anges med jämförelsetalet Lumen per watt (lm/w). LJUSSTYRKA Vad är Lux och hur mäts det? Lux anger hur mycket ljus som träffar en yta. En riktad spotlight kan därför ha ett högt lux-värde men lågt lumen. Vi anger Lux vid ett avstånd av 50 cm, standardavståndet mellan bänkskåp och bänkskiva. 9

10 FÄRGTEMPERATUR SKILLNADEN PÅ VARMVIT OCH KALLVIT 2200K 3000K 3500K 4000K VARMVIT NORMALVIT FÄRGTEMPERATUR I vårt sortiment finns LED med både varmare och kallare ljus. Detta presenterar vi genom att ange färgtemperatur i Kelvin, ( K = Kelvin). Varmvitt ljus ligger under 3500K medan ett kallvitt ljus ligger på 5000K och uppåt. En vanlig halogenlampa har en färgtemperatur på ca 3200K. Hög färgtemperatur har blåaktiga färgtoner medan låg färgtemperatur motsvarar rödaktiga färgtoner. Exempel på färgtemperaturer från vanliga ljuskällor. Ljuskälla Stearinljus >2000K Glödlampa 2400K Varmvit LED 3000K Halogenlampa 3200K Normalvit LED 4000K Dagsljus 5600K Xenon-lampa 6200K Molnig himmel 6500K Färgtemperatur (K) 10

11 BELYSNING / GUIDE 4500K 5000K 6000K 7000K NORMALVIT KALLVIT COLOR CONTROL (CC) Med Colour Control kan man enkelt variera mellan allt från en kraftfull arbetsbelysning till ett mjukt varmvitt ljus för en mysig stämning. Färgtemperaturen går att ställa in mellan 2700K och 6400K med hjälp av en smidig fjärrkontroll. 11

12

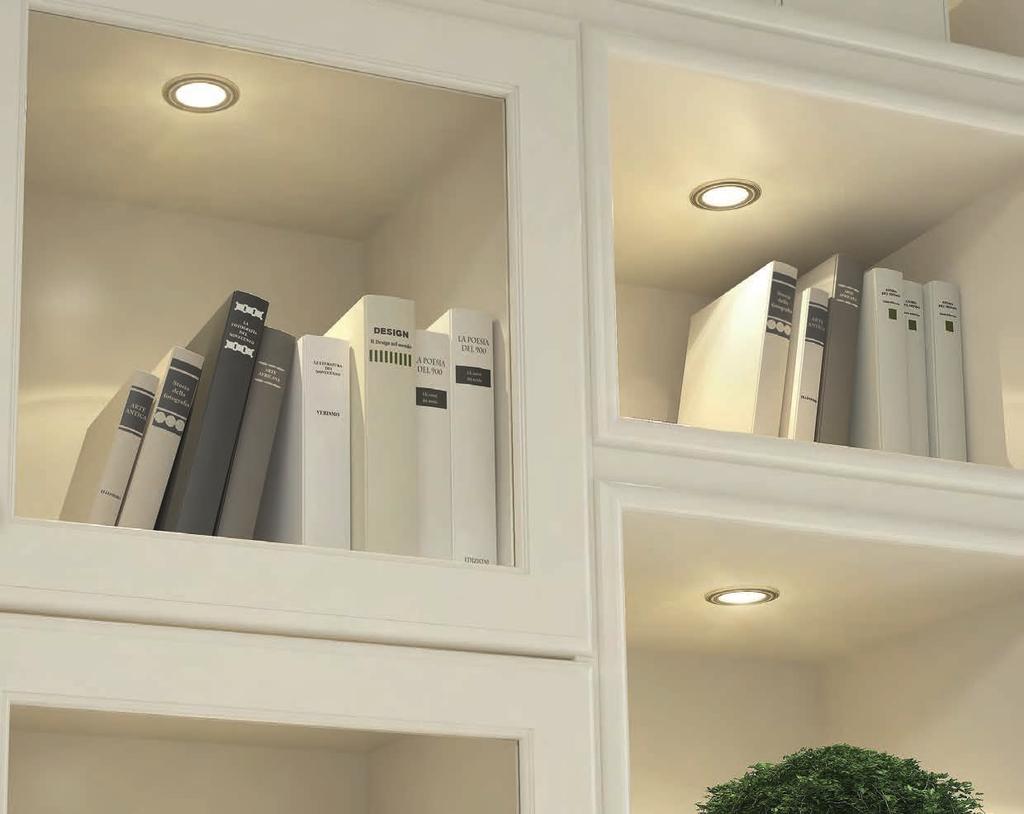

13 01 LED-SPOT En ny generation av LED-teknik ger ett kristallklart ljus med utmärkt färgåtergivning helt utan synliga dioder.

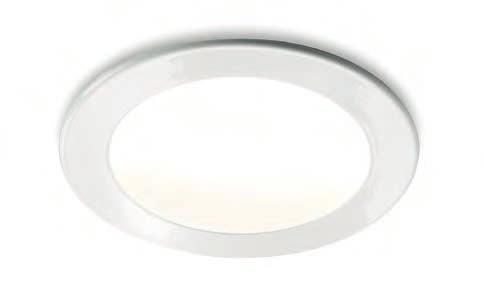

14 Kraftfull och infälld LED-spot ATOM är en kraftfull, infälld LED-spot utan synliga dioder och med ett infällnadsdjup på endast 8 mm. LED-SPOT ATOM Ø57 LJUSSTYRKA LUX cm 0 70 lux 24V micro24 III 1,2 8 Ø Ø Spänning 24V Färgåtergivning CRI >80 Effekt 3W Ljusflöde 180 lm Lumen per Watt 60 lm/w Färgtemperatur 2700K/3000K TILLBEHÖR TILLBEHÖR Utförande Art.nr Ø H Inf.D Inf.Ø Färgtemp. Rostfri look , K Vit , K Svart , K Rostfri look , K Anslutningskabel: 2000 mm. Drivdon 24V sid. 82, 83, 84 och 85. Distansring Atom SP rostfri look Artnr Distansring Atom SP vit Artnr

15 BELYSNING / 01 LED-SPOTS Supertunn LED-spot POLAR är en supertunn LED-belysning helt av aluminium, endast 4 mm i tjocklek, som är perfekt att sätta under hyllor och köksskåp. Med sin fasta installation i direktkontakt med väggen blir kabeln enkel att fästa bakom t.ex. skåpet och man undviker onödig håltagning. LED-SPOT POLAR LJUSSTYRKA LUX cm 0 70 lux 24V micro24 III Ø Spänning 24V Färgåtergivning CRI >80 Effekt 5W Ljusflöde 375 lm Lumen per Watt 75 lm/w Färgtemperatur 3100K Utförande Art.nr L B H Rostfri look Anslutningskabel: 2000 mm. Drivdon 24V sid. 82, 83, 84 och LED-SPOTS - 15

16 Ny tunnare LED-spot med minimala 9 mm infällnadsdjup STELLA FLAT är en uppdaterade version av Stella II av samma höga kvalitet och design, men med ett infällnadsdjup på minimala 9 mm. Den nya armaturen, som är 4 mm tunnare, ger större marginal vid montering i t.ex. hyllor och stommar. LED-SPOT STELLA FLAT Ø 55 LJUSSTYRKA LUX cm 0 65 lux 500mA ESP III IP Ø Strömstyrka 500mA Färgåtergivning CRI >80 Effekt 3W Ljusflöde 248 lm Lumen per Watt 82 lm/w Färgtemperatur 2700K/3000K TILLBEHÖR TILLBEHÖR Utförande Art.nr Ø H Inf.Ø Inf.D Färgtemp. Vit K Rostfri look K Rostfri look K Anslutningskabel: 2000 mm. Drivdon 500mA sid. 82 och 84. Distansring Stella Artnr alu-look Artnr krom Artnr vit Spänningsregulator 5V Använd när endast en LED-spot belastar drivdonet. Artnr

17 BELYSNING / 01 LED-SPOTS Originalet som satte en ny standard på LED-belysning År 2011 lanserade vi vår första LED-spot Stella med COB-teknik, originalet som skulle sätta en ny standard på LED-belysning. Det gäller inte bara design och funktion utan också kvalitet. Några år senare presenterades Stella II som är en vidareutveckling av Stella. LED-SPOT STELLA II Ø 55 LJUSSTYRKA LUX cm 0 65 lux 500mA ESP III IP Ø Strömstyrka 500mA Färgåtergivning CRI >80 Effekt 3W Ljusflöde 248 lm Lumen per Watt 82 lm/w Färgtemperatur 4000K TILLBEHÖR TILLBEHÖR Utförande Art.nr Ø H Inf.Ø Inf.D Rostfri look Anslutningskabel: 2000 mm. Drivdon 500mA sid. 82 och 84. Distansring Stella Artnr alu-look Artnr krom Artnr vit Spänningsregulator 5V Använd när endast en LED-spot belastar drivdonet. Artnr LED-SPOTS - 17

18 LED-spot med IP44 Smally XS IP44 är en ny serie LED-spots med ett fantastisk ljus, utan synliga dioder och IP44-klassad för montering i våtutrymme. LED-SPOT SMALLY XS IP44 Ø57 LJUSSTYRKA LUX cm 0 70 lux 12V micro12 III IP ,2 Ø64 50 Ø Spänning 12V Färgåtergivning CRI >80 Effekt 3W Ljusflöde 360 lm Lumen per Watt 120 lm/w Färgtemperatur 3000K TILLBEHÖR Utförande Art.nr Ø H Inf.D Inf.Ø Rostfri look , Vit , Mörkgrå , Anslutningskabel: 2000 mm. Drivdon 12V sid. 82, 83, 84 och 85. Distansring Smally XS Artnr Rostfri look Artnr Vit 18

19 BELYSNING / 01 LED-SPOTS Smally Plus LED-SPOT MED PLUG-N-PLAY LED-spot med snabbkopplingar (Plug-n-Play) Smally XS Plus är en ny serie LED-spots med fantastiskt ljus utan synliga dioder och ett unikt plug & play-system med snabbkopplingar för enklare kabeldragning. SMALLY XS PLUS Snabbkoppling för enkel kabeldragning. LED-SPOT SMALLY XS PLUS Ø57 LJUSSTYRKA LUX cm 0 70 lux 12V micro12 III ,2 Ø64 50 Ø Spänning 12V Färgåtergivning CRI >80 Effekt 3W Ljusflöde 360 lm Lumen per Watt 120 lm/w Färgtemperatur 3000K TILLBEHÖR Utförande Art.nr Ø H Inf.D Inf.Ø Rostfri look , Vit , Mörkgrå , Anslutningskabel: 2000 mm. Drivdon 12V sid. 82, 83, 84 och 85. Distansring Smally XS Artnr Rostfri look Artnr Vit 01 LED-SPOTS - 19

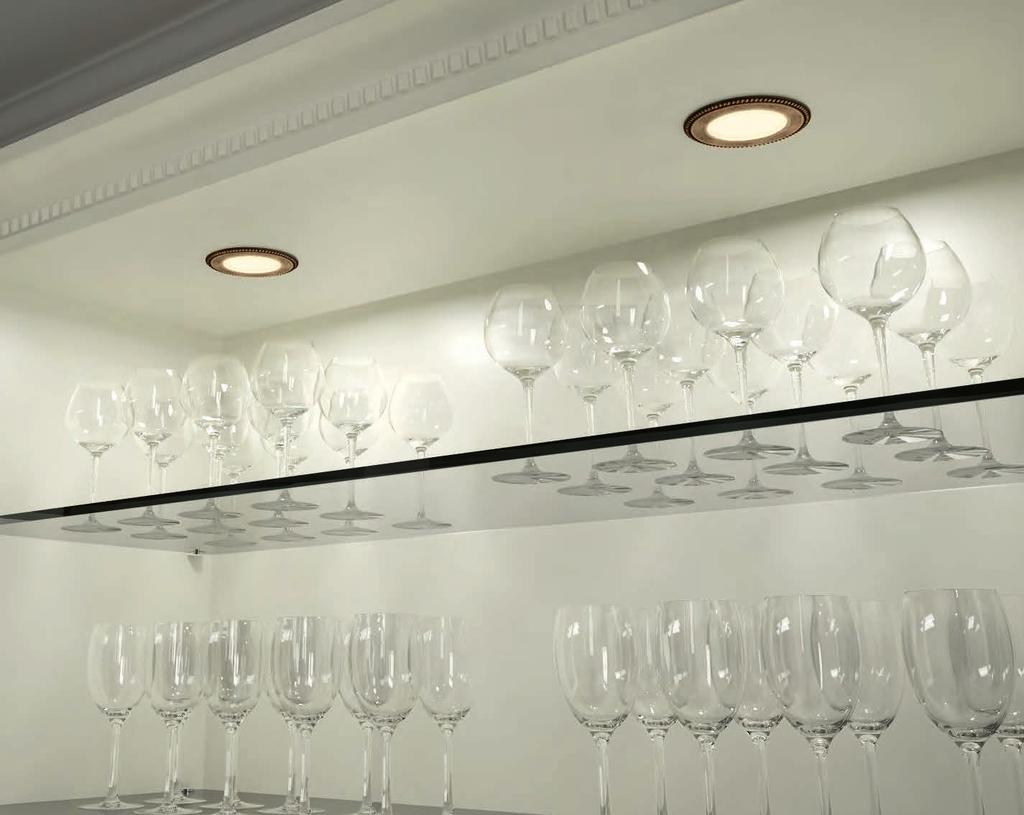

20 Classic Collection KLASSISK DESIGN MODERN TEKNIK LED-spot med helgjuten dekorring Classic Collection är en serie LED-spot med modern teknik i klassisk design med gjutna dekorativa ringar i metall. Dekorens utformning gör den lämplig för en mängd olika sammanhang, från klassiska kök till moderna vardagsrum. Antik brons Antik tenn Antik brun Förnicklad 12V LED-SPOT PASSEPARTOUT micro12 III LJUSSTYRKA LUX cm lux Ø ,5 Ø78 50 Ø Spänning 12V Färgåtergivning CRI >80 Utförande Art.nr Ø H Inf.Ø Inf.D Antik brons , Effekt Lumen per Watt 3W 120 lm/w Ljusflöde Färgtemperatur 360 lm 3000K Antik tenn , Antik brun , Förnicklad , Anslutningskabel: 2000 mm. Drivdon 12V sid. 82, 83, 84 och

21 BELYSNING / 01 LED-SPOTS Classic Collection KLASSISK DESIGN MODERN TEKNIK LED-spot med helgjuten dekorring Classic Collection är en serie LED-spot med modern teknik i klassisk design med gjutna dekorativa ringar i metall. Dekorens utformning gör den lämplig för en mängd olika sammanhang, från klassiska kök till moderna vardagsrum. LED-SPOT AKOYA 12V micro12 III Antik brons Antik tenn Antik brun LJUSSTYRKA LUX cm lux Ø Ø80 50 Ø Spänning 12V Färgåtergivning CRI >80 Utförande Art.nr Ø H Inf.Ø Inf.D Effekt 3W Ljusflöde 360 lm Antik brons , Antik tenn , Lumen per Watt 120 lm/w Färgtemperatur 3000K Antik brun , Anslutningskabel: 2000 mm. Drivdon 12V sid. 82, 83, 84 och LED-SPOTS - 21

22

23 02 LED-PROFILER LED-profiler ger dig nya möjligheter att installera flexibla LED-strips. I bokhyllan, under bänkskåpet, utanpåliggande eller infällt, vinklat eller rakt.

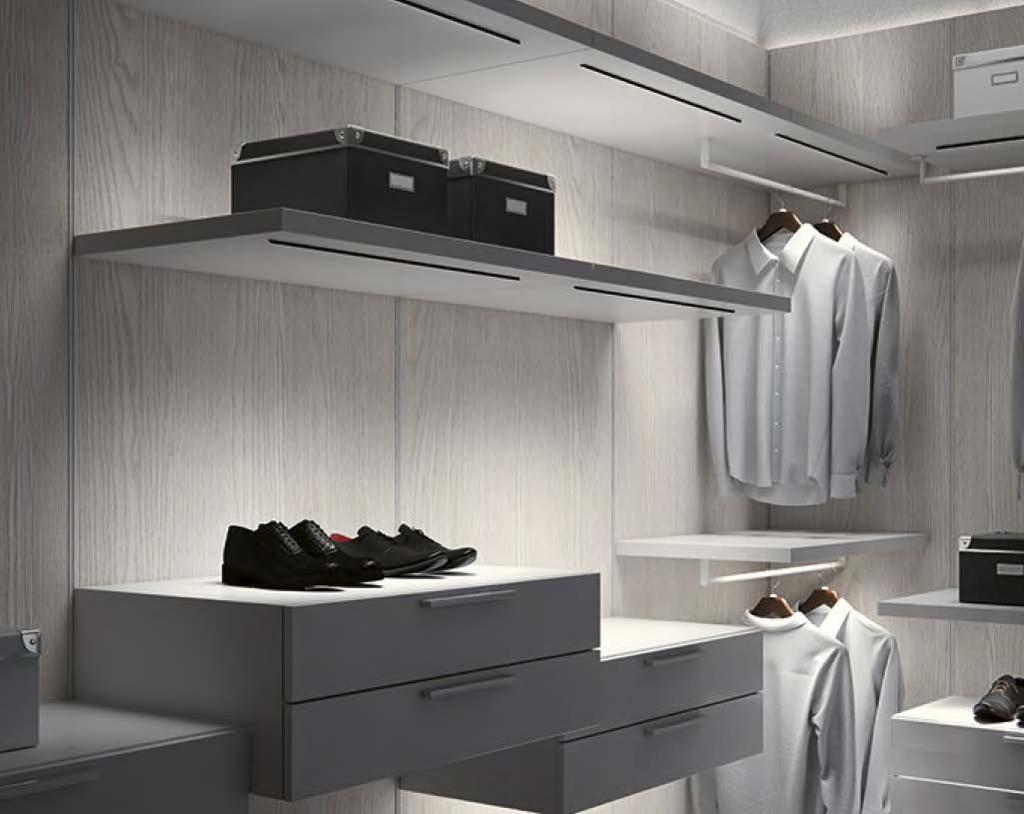

24 Slimmad LED-profil Apex är en infälld LED-profil som kan sättas både vertikalt och horisontellt. Profilen anpassas med olika ändavslut beroende på om den används för genomgående spår eller ej. Med våra LED-strips ger Apex ett homogent ljussken utan synliga dioder. LED-PROFIL APEX TILLBEHÖR Ändavslut 2-pack plus 2-pack. Artnr Modell Utförande Art.nr L B D Inf.D Inf.B Profil Opal , Ändavslut Opal Komplettera med LED-strip Flexy LED HE6 sid. 38 eller SHE6 sid. 39. (för blindspår) (för genomgående spår) 24

25 BELYSNING / 02 LED-PROFILER Dekorativ LED-profil till Apex Miss är en dekorativ LED-profil till Apex som sätts horisontellt i t.ex bokhyllor eller under köksskåp. Profilen finns i mörkgrått eller i rostfri look. Komplettera med LED-profil Apex samt Apex ändavslut för genomgående spår. LED-PROFIL MISS TILLBEHÖR Ändavslut mörkgrå 2-pack Artnr TILLBEHÖR Ändavslut rostfri look 2-pack Artnr Modell Utförande Art.nr L B H Inf.B Inf.D Profil Mörkgrå ,2 12,3 13,5 Ändavslut Mörkgrå Profil Rostfri look ,2 12,3 13,5 Ändavslut Rostfri look Komplettera med LED-profil Apex sid. 24 och LED-strip Flexy LED HE6 sid. 38 eller SHE6 sid LED-PROFILER - 25

26 Infälld LED-profil med bländfritt ljus Lab är en aluminiumprofil som ger ett bländfritt ljus tack vare sin avskärmande kant. Ljuset sprider sig istället neråt/inåt och lyser idealiskt upp garderober, skåp och bokhyllor. Komplettera med Apex som bländskydd samt Apex ändavslut för genomgående spår. LED-PROFIL LAB TILLBEHÖR Ändavslut mörkgrå 2-pack Artnr TILLBEHÖR Ändavslut rostfri-look 2-pack Artnr Modell Utförande Art.nr L B H Inf.B Inf.D Profil Mörkgrå ,3 13,5 Ändavslut Mörkgrå Profil Rostfri look ,3 13,5 Ändavslut Rostfri look Komplettera med LED-profil Apex sid. 24 och LED-strip Flexy LED HE6 sid. 38 eller SHE6 sid

27 BELYSNING / 02 LED-PROFILER Infälld LED-profil med riktat och bländfritt ljus Infällnadsprofil i aluminium för 8 mm breda LED-strips. Splitty riktar ljuset och bländar inte. LED-PROFIL SPLITTY Modell Utförande Art.nr L B D Inf.D Inf.B Profil Aluminium ,2 19,2 Bländskydd Opal Ändavslut Alu-look Ändavslut 2-pack (ett par långa, ett par korta). Passar alla våra LED-strips. TILLBEHÖR Ändavslut 2-pack Artnr TILLBEHÖR Bländskydd 2000 mm Artnr LED-PROFILER - 27

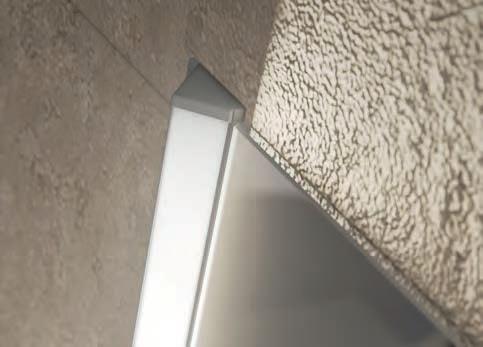

28 Monteras enkelt på baksidan av spegelglaset LED-profil för montering direkt på baksidan av en spegel och passar tillsammans med alla våra LED-strips. Profilens riktade ljus lämpar sig speciellt bra som sminkbelysning. LED-PROFIL KOBI L TILLBEHÖR Ändavslut 2-pack Artnr Modell Utförande Art.nr L B H Profil Pol. alu Bländskydd Opal Ändavslut Pol. alu Passar alla våra LED-strips. 28

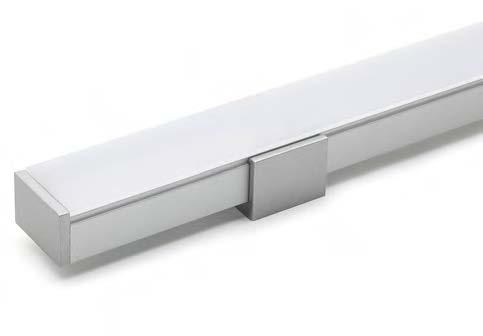

29 BELYSNING / 02 LED-PROFILER Utanpåliggande LED-profil i rak och modern stil LED-profilen Twig XA är en utanpåliggande modern profil. Den fästs smidigt med hjälp av monteringsclips men kan också sättas upp med en självhäftande tejp. LED-PROFIL TWIG XA TILLBEHÖR Monteringsclips 2-pack Artnr TILLBEHÖR Ändavslut 2-pack Artnr Modell Utförande Art.nr L B D Profil Aluminium Bländskydd Opal Ändavslut Alu-look Mont. clips Alu-look Passar alla våra LED-strips. Monteringsclips inkl. självhäftande tejp. 02 LED-PROFILER - 29

30 Distinkt LED-profil av aluminium Ledye är en distinkt aluminiumprofil för LED-strips. Ändavsluten är i alulook och bländskyddet i opal plast. Kan monteras med eller utan ändavslut. LED-PROFIL LEDYE TILLBEHÖR Ändavslut 2-pack Artnr TILLBEHÖR Monteringsclips 2-pack Artnr Modell Utförande Art.nr L B D Inf.B Inf.D Profil Aluminium Bländskydd Opal Ändavslut Alu-look Mont. clips Metall Ändavslut 2-pack (ett par långa, ett par korta). Ledye passar till alla våra LED-strips. 30

31 BELYSNING / 02 LED-PROFILER Diskret LED-profil med ändavslut i opal-utförande Icy är en diskret LED-profil med ett heltäckande bländskydd och ändavslut av opal plast. Icy kan monteras med eller utan ändavslut och passar till alla våra LED-strips. LED-PROFIL ICY TILLBEHÖR Ändavslut 2-pack Artnr TILLBEHÖR Monteringsclips 2-pack Artnr Modell Utförande Art.nr L B H Inf.B Inf.H Profil Aluminium Bländskydd Opal Ändavslut Opal Mont. clips Metall Icy passar till alla våra LED-strips. 02 LED-PROFILER - 31

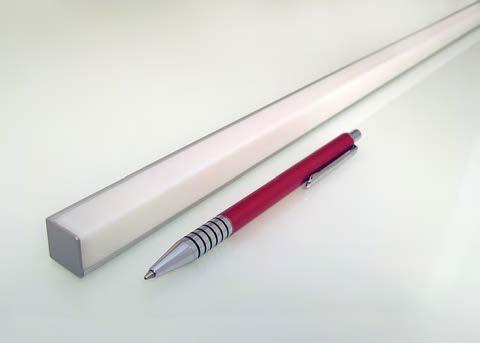

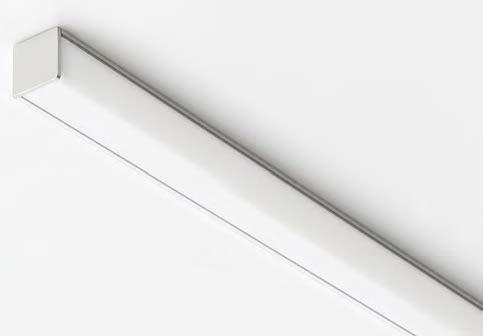

32 Mångfunktionell LED-profil Kvadratisk LED-profil (16x16 mm) med många möjligheter och för olika användningsområden. Passar tillsammans med alla våra LED-strips och kan monteras med skruv eller tejpas på plats. LED-PROFIL LD TILLBEHÖR Ändavslut 2-pack Artnr TILLBEHÖR Bländskydd 2000 mm Artnr Modell Utförande Art.nr L H D Profil Aluminium Bländskydd Opal Ändavslut Alu-look Passar alla våra LED-strips. 32

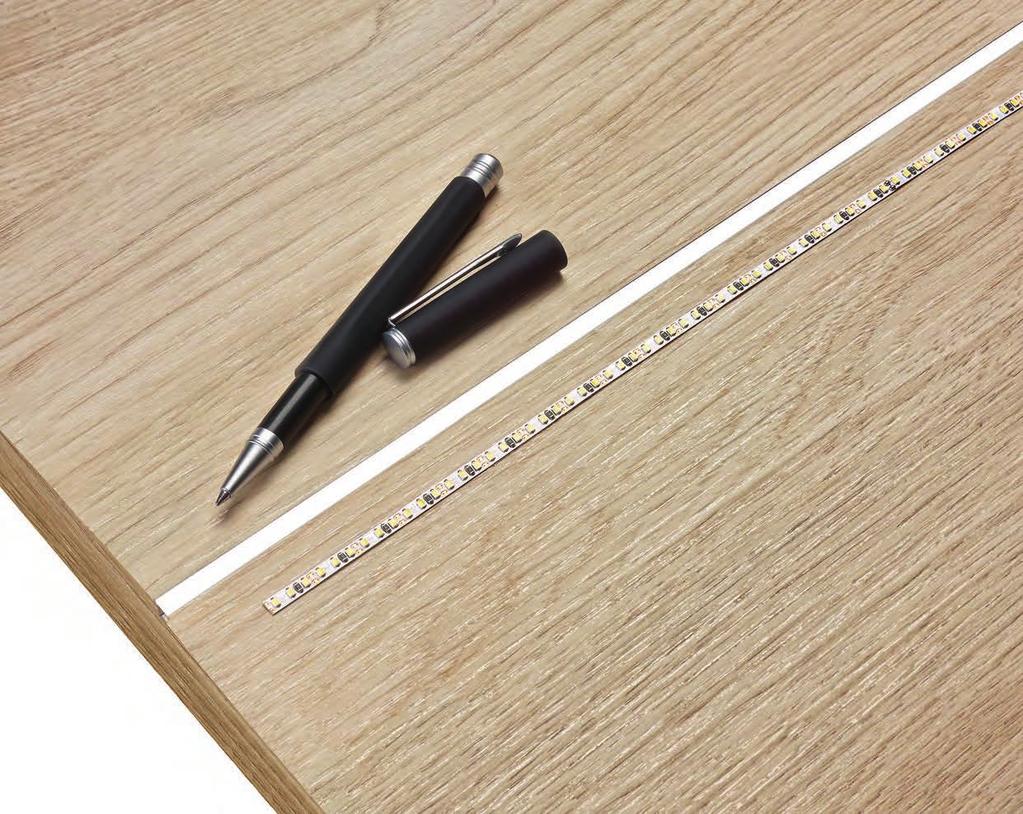

33 BELYSNING / 02 LED-PROFILER Minimal LED-profil med vår ljusstarkaste LED-strip Minimal LED-profil, endast 6 mm bred, där två olika bländskydd ger en perfekt passform (A) eller en överlappande effekt (B). Används med LEDstrip Flexy 2216 HP4, en 4mm bred LED-strip med 240 dioder per meter. LD8104 kan monteras infälld eller utanpåliggande. LED-PROFIL LD8104 a) 6,0mm b) 8,8mm 10 6,4 Bländskydd A Artnr ,4 Bländskydd B Artnr TILLBEHÖR Ändavslut 2-pack Artnr TILLBEHÖR Bländskydd 2000 mm Artnr , Modell Utförande Art.nr L B Inf.D Inf.B Profil Aluminium ,4 10 6,4 Bländskydd A Opal ,0 Bländskydd B Opal ,8 Ändavslut Alu-look Passar endast LED-strip Flexy 2216 HP4. 02 LED-PROFILER - 33

34

35 03 LED-STRIPS Aldrig har friheten att möblera med ljus varit större! Med flexibla LED-strips får ni stora möjligheter till att inreda med belysning utan att kompromissa med ljusstyrka eller färgåtergivning.

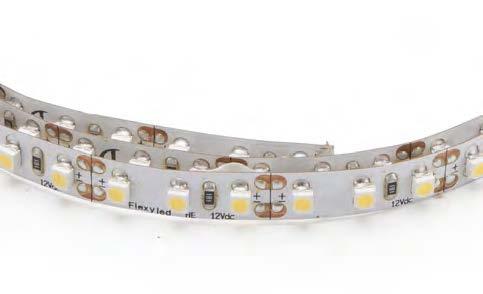

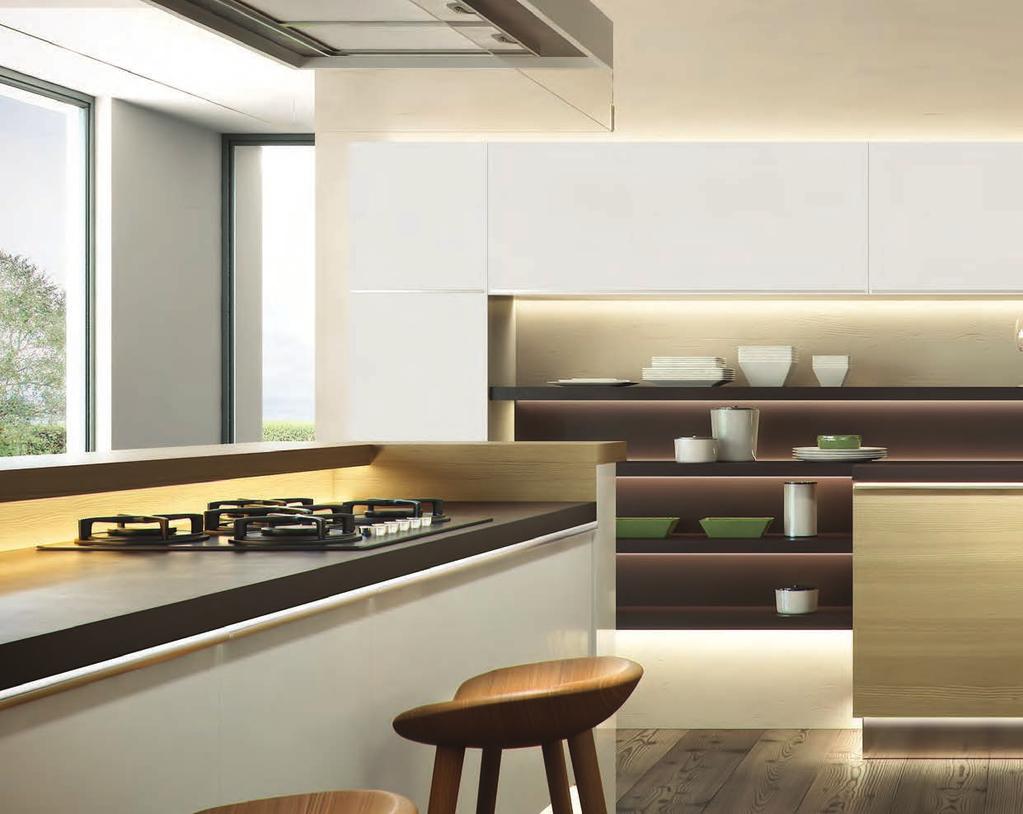

36 LED-strip med Plug-n-Pay Flexibla LED-strips ger dig stora möjligheter till en varierad belysningsmiljö. Ett utmärkt val oavsett om du vill använda den till dekorations- och/eller funktionsbelysning. Placera LED-strippen öppet eller dolt, högt eller lågt. Endast din fantasi begränsar möjligheterna. Självhäftande baksida för enkel montering. LED-STRIP FLEXY LED CR IP44 LJUSSTYRKA LUX cm lux V micro12 III IP44 8 L Ø Spänning 12V Färgåtergivning CRI >80 Effekt 4,8W/m Ljusflöde 408 lm/m Lumen per Watt 85 lm/w Färgtemperatur 3400K Antal dioder 60 st/m Ljusstyrka 400 lux Utförande Art.nr Effekt L B H Vit ,2W Vit ,4W Vit ,8W Delbar i moduler om 50 mm. Drivdon 12V sid. 82, 83, 84 och 85. TILLBEHÖR Anslutningskabel 2000 mm Artnr TILLBEHÖR Skarvkabel 500 mm Artnr

37 BELYSNING / 03 LED-STRIPS Ljusstark (High Emission) LED-strip med Plug-n-Play Flexibla LED-strips ger dig stora möjligheter till en varierad belysningsmiljö. Ett utmärkt val oavsett om du vill använda den till dekorations- och/eller funktionsbelysning. Placera LED-strippen öppet eller dolt, högt eller lågt. Endast din fantasi begränsar möjligheterna. Självhäftande baksida för enkel montering. LED-STRIP FLEXY LED CR HE IP44 LJUSSTYRKA LUX cm lux V micro24 III IP44 8 L Ø Spänning 24V Färgåtergivning CRI >80 Effekt 9,6W/m Ljusflöde 816 lm/m Lumen per Watt 85 lm/w Färgtemperatur 3400K Antal dioder 120 st/m Ljusstyrka 750 lux Utförande Art.nr Effekt L B H Vit ,8W Vit ,6W Vit ,2W Delbar i moduler om 50 mm. Drivdon 24V sid. 82, 83 och 84. TILLBEHÖR Anslutningskabel 2000 mm Artnr TILLBEHÖR Skarvkabel 500 mm Artnr LED-STRIPS - 37

38 Ljusstark (High-Emission) LED-strip med 120 dioder per meter Ljusstark LED-strip med 120 dioder per meter som ger till exempel en bra arbetsbelysning i ett varmvitt sken. LED-STRIP FLEXY LED HE6 PW LJUSSTYRKA LUX cm lux V micro24 III 6 L Ø Spänning 24V Färgåtergivning CRI >80 Effekt 9,6W/m Ljusflöde 816 lm Lumen per Watt 85 lm/w Färgtemperatur 3100K Antal dioder 120 st/m Ljusstyrka 750 lux Utförande Art.nr Effekt L B H Vit ,6W Vit ,2W Delbar i moduler om 50 mm. Anslutningskabel 2000 mm ingår. 38

39 BELYSNING / 03 LED-STRIPS Ljusstark (Super High-Emission) LED-strip med 180 dioder per meter Med en fantastisk ljusstyrka och 180 dioder per meter skapar denna LED-strip en mycket homogen ljusbild. LED-STRIP FLEXY LED SHE6 PW LJUSSTYRKA LUX cm lux V micro24 III 6 L Ø Spänning 24V Färgåtergivning CRI >80 Effekt 14,4W/m Ljusflöde 1224 lm Lumen per Watt 85 lm/w Färgtemperatur 3100K Antal dioder 180 st/m Ljusstyrka 1300 lux Utförande Art.nr Effekt L B H Vit ,4W Vit ,8W Delbar i moduler om 33 mm. Anslutningskabel 2000 mm ingår. 03 LED-STRIPS - 39

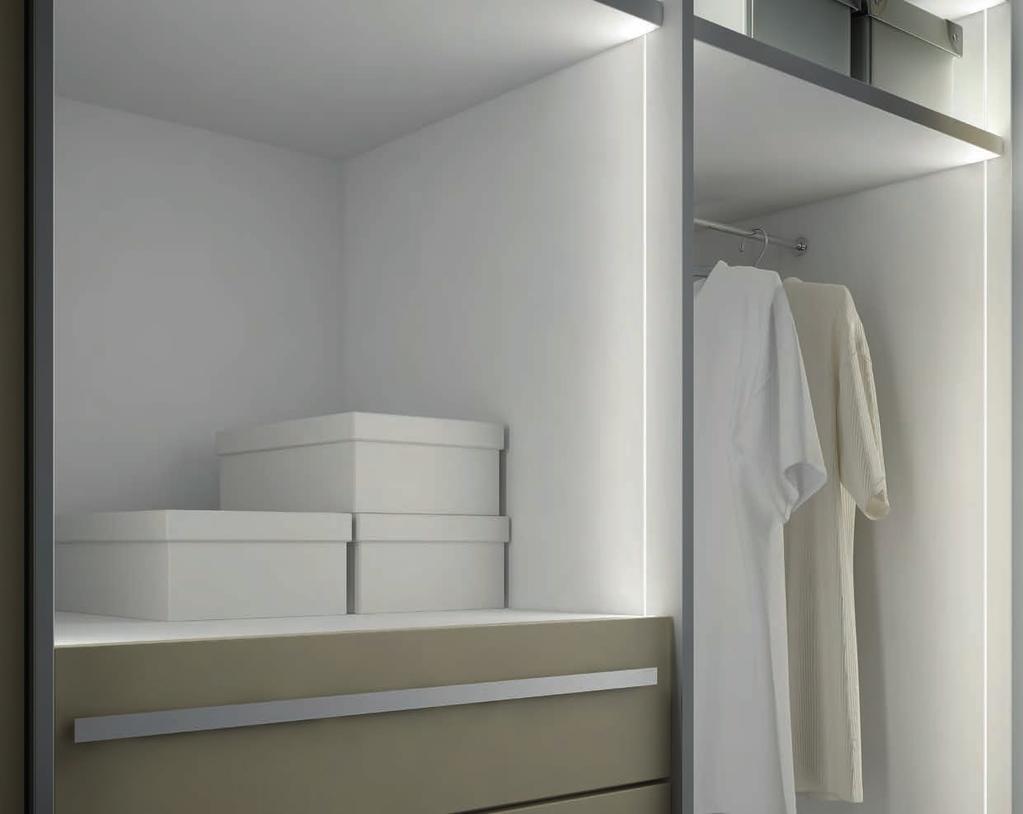

40 LED-strip med kantljus Extremt tunn LED-strip med kantljus gör den utmärkt för infällnad i garderober, bokhyllor och skåp. Tillverkad i mjuk följsam silikon behöver den inte fästas på egen hand utan trycks in i fräst spår. LED-STRIP FLEXY LED SE H4 4 LJUSSTYRKA LUX cm lux V micro12 III IP Ø Spänning 12V Färgåtergivning CRI >80 Effekt 12W/m Ljusflöde 720 lm/m Lumen per Watt 60 lm/w Färgtemperatur 3100K Antal dioder 120 st/m Ljusstyrka 300 lux Utförande Art.nr Effekt L B H Inf.D Vit W Vit W Vit W Delbar i moduler om 50 mm. Anslutningskabel 2000 mm ingår. 40

41 BELYSNING / 03 LED-STRIPS 4 mm tunn LED-strip med 240 dioder per meter Med 19,2 W per meter är denna 4 mm breda LED-strip extremt tunn samtidigt som den har ett fantastiskt ljus. Dessutom blir ljusbilden mycket enhetlig tack vare hela 240 dioderna per meter. LED-STRIP FLEXY 2216 HP4 LJUSSTYRKA LUX cm lux V micro24 III 4 2 L Ø Spänning 24V Färgåtergivning CRI >90 Effekt 19,2W/m Ljusflöde 1345 lm Lumen per Watt 70 lm/w Färgtemperatur 3000K Antal dioder 240 st/m Ljusstyrka 680 lux Utförande Art.nr Effekt L B H Vit ,2W Vit ,4W Delbar i moduler om 25 mm. Anslutningskabel: 2000 mm. LED-strip Flexy 2216 HP4 passar till LED-profil LED-STRIPS - 41

42

43 04 COLOUR CONTROL Variera enkelt mellan en kraftfull arbetsbelysning och ett mjukt varmvitt sken för en mysig kväll. Med Colour Control går färgtemperaturen att ställa in mellan K med hjälp av en fjärrkontroll.

44 LED-strip med Colour Control För att enkelt kunna variera mellan en kraftfull arbetsbelysning och ett mjukt varmvitt sken för en mysig kväll. Färgtemperaturen går att ställa in mellan K med hjälp av en fjärrkontroll. LED-STRIP FLEXY LED CC LJUSSTYRKA LUX cm lux 24V D8.4 III COLOUR CONTROL 9 1,5 L 50 Ø Spänning 24V Färgåtergivning CRI >85 Effekt 14,4W/m Ljusflöde 1029 lm Lumen per Watt 71 lm/w Färgtemperatur K Antal dioder 2x120/m Ljusstyrka 680 lux Utförande Art.nr L B H Effekt Vit ,5 14,4W Vit ,5 28,8W Vit ,5 72,0W Delbar i moduler om 50 mm. Anslutningskabel 2000 mm ingår. TILLBEHÖR Fjärrkontroll CC SR-2833 Artnr Sid. 46. TILLBEHÖR Mottagare CC SR-2501 Artnr Sid

45 BELYSNING / 04 COLOUR CONTROL LED-spot med Colour Control För att enkelt kunna variera mellan en kraftfull arbetsbelysning och ett mjukt varmvitt sken för en mysig kväll. Färgtemperaturen går att ställa in mellan K med hjälp av en fjärrkontroll. LED-SPOT LD CC Ø 58 LJUSSTYRKA LUX cm lux 12V D8.4 III COLOUR CONTROL IP44 13,5 2,7 Ø Ø Spänning 12V Färgåtergivning CRI >80 Effekt 2,7W Ljusflöde 180 lm Lumen per Watt 67 lm/w Färgtemperatur K Ljusstyrka 400 lux Utförande Art.nr Ø Inf.Ø Inf.D Effekt Alu-look ,5 2.7W Anslutningskabel: 1800 mm. TILLBEHÖR Fjärrkontroll CC SR-2833 Artnr Sid. 46. TILLBEHÖR Mottagare CC SR-2501 Artnr Sid COLOUR CONTROL - 45

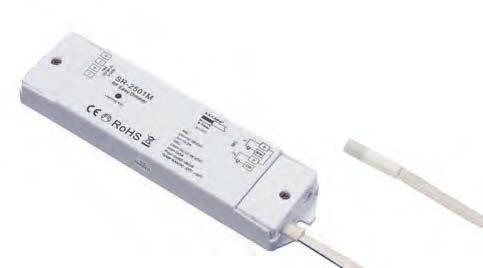

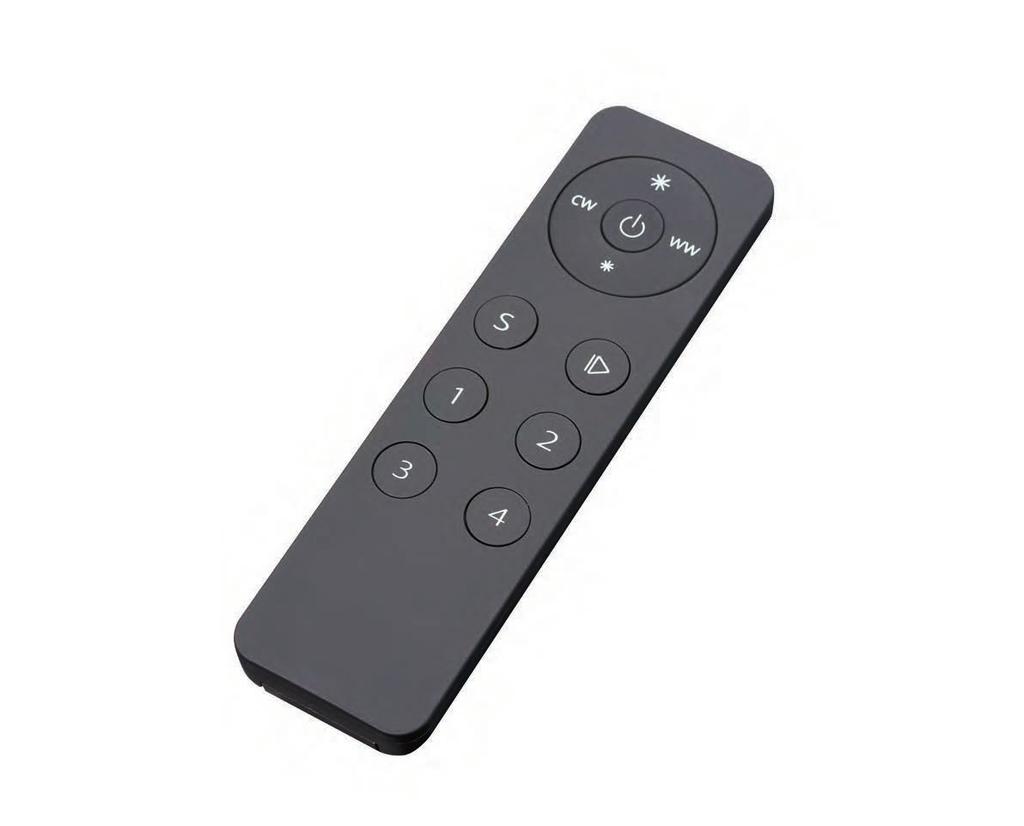

46 SENSOR SWITCH CC 12-24V 75W FJÄRRKONTROLL CC SR V 24V D8.4 COLOUR CONTROL COLOUR CONTROL Ø 58 4, ,5 Ø 66 Modell Art.nr Ø Inf.Ø Inf.D Colour Control-funktion Anslutningskabel: 2000 mm. Max effekt: 75W. Fjärrkontroll CC SR-2833 används tillsammans med mottagare SR-2501 för att variera färgtemperaturen och dimra ljusstyrkan. Fjärrkontrollen har en matt finish till ytan och är batteridriven. Hållare till fjärrkontrollen medföljer. Utförande Art.nr L B H MOTTAGARE CC SR-2501 Svart , Batteri CR Passar endast till mottagare SR Inkl. hållare. 12V 24V D8.4 COLOUR CONTROL Mottagare SR-2501 används ihop med Fjärrkontroll CC SR-2833 för att justera färgtemperaturen. Mottagaren har minnesfunktion och kan användas tillsammans med upp till tio st. fjärrkontroller. Utförande Art.nr L B H Vit , ,7 Anslutningakabel: 2000 mm. 46

47 BELYSNING / 04 COLOUR CONTROL EXEMPEL PÅ INSTALLATION (max 12V/72W, 24V/144W) Drivdon Kopplingsplint CC Amplifierkabel CC LED Mottagare CC Sensor CC Drivdon LED Amplifier CC Amplifierkabel CC LED Fjärrkontroll CC Kopplingsplint CC D8.4 förl. Kopplingsplint CC D8.4 Amplifier CC D8.4 12V 12V Artnr anslutningar / med D8.4 anslutningskontakt. Kabel: 155 mm. Artnr anslutningar / utan anslutningskontakt. Kabel: 155 mm. Artnr anslutningar / utan anslutningskontakt. Kabel: 190 mm. Amplifier CC D8.4 24V Förlängningskabel CC D8.4 Amplifierkabel CC D8.4 24V Artnr anslutningar / utan anslutningskontakt. Kabel: 190 mm. Artnr Kabel: 2000 mm. Artnr Kabel: 2000 mm. Modell Utförande Art.nr L Ansl. Kopplingsplint CC D8.4 förl. Vit Kopplingsplint CC D8.4 Vit Amplifier CC 12V D8.4 Vit Modell Utförande Art.nr L Ansl. Amplifier CC 24V D8.4 Vit Förlängningskabel CC D8.4 Vit Amplifierkabel CC D8.4 Vit COLOUR CONTROL - 47

48

49 05 LED-ARMATURER Modern belysning för kök, förvaring, badrum och mycket mer. Med tillval som strömbrytare och dimmers blir användningsområdena så många fler.

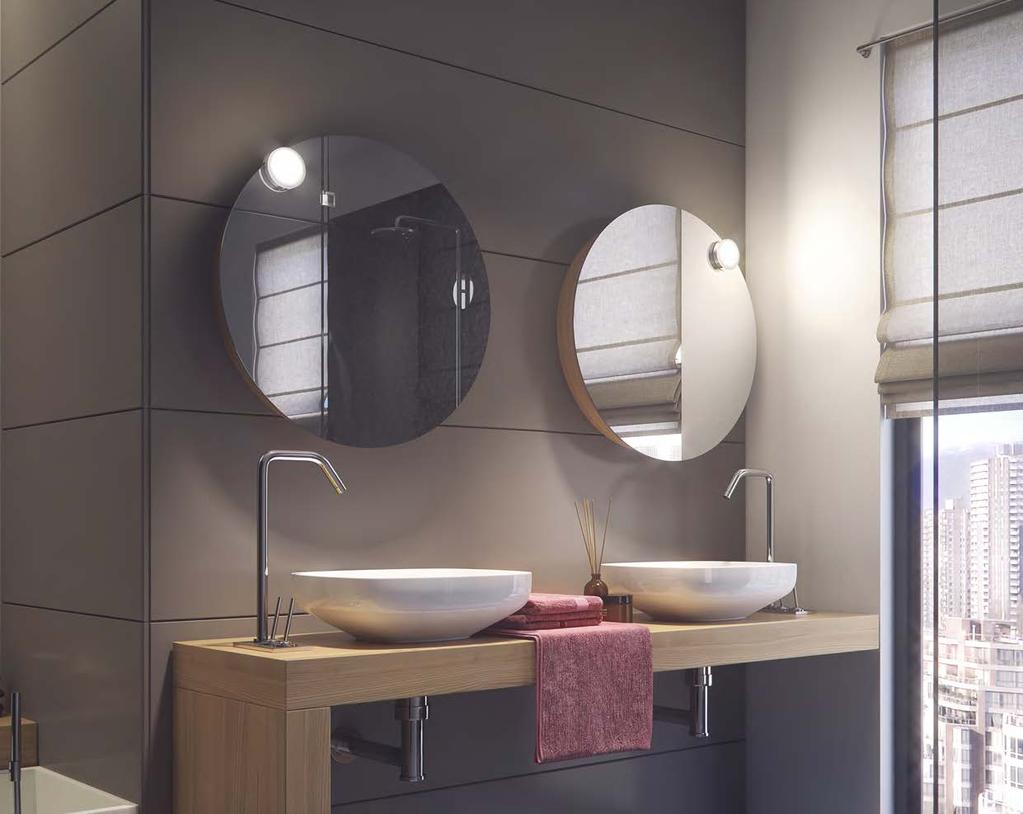

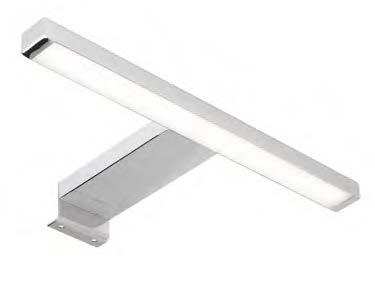

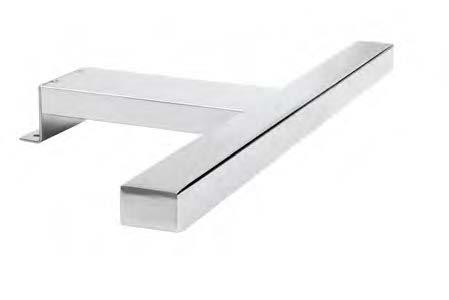

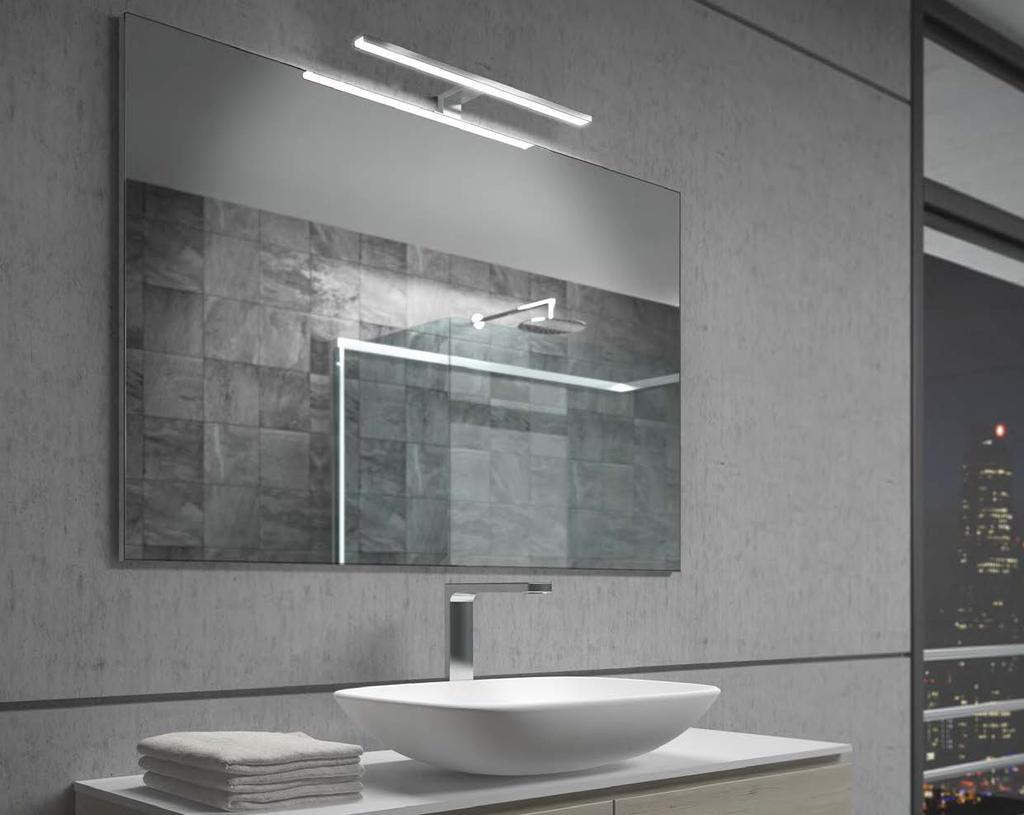

50 Badrumsbelysning med bred ljusspridning Med sin breda ljusspridning är AALTO idealisk för att lysa upp badrumsspeglar. LED-armaturen har integrerat drivdon och levereras med hållare för skåp- och spegelmontering. Ej dimbar. LED-ARMATUR AALTO 230V IP44 LJUSSTYRKA LUX cm 0 80 lux L 50 Ø Spänning 230V Färgåtergivning CRI >80 Utförande Art.nr L Ljusstyrka Ljusflöde Effekt Färgtemp. Krom lux 400 lm 5W 3000K Effekt Lumen per Watt 5W/8W 80 lm/w Ljusflöde Färgtemperatur 400lm/640lm 3000K/4000K Krom lux 640 lm 8W 3000K Krom lux 400 lm 5W 4000K Krom lux 640 lm 8W 4000K Anslutningskabel: 800 mm. Levereras med kopplingsdosa (IP44). 50

51 BELYSNING / 05 LED-ARMATURER LED-belysning för badrum LED-belysning för badrum i krom med integrerat drivdon. Kan monteras direkt på spegelglaset med medföljande hållare eller skruvas fast på t.ex ett skåp. Ej dimbar. LED-ARMATUR NITE 230V IP44 LJUSSTYRKA LUX cm lux L Ø Spänning 230V Färgåtergivning CRI >80 Utförande Art.nr L Ljusstyrka Ljusflöde Effekt Färgtemp. Krom lux 200 lm 5W 3000K Effekt Lumen per Watt 5W/7W 40 lm/w Ljusflöde Färgtemperatur 200lm/280lm 3000K/4000K Krom lux 280 lm 7W 3000K Krom lux 200 lm 5W 4000K Krom lux 280 lm 7W 4000K Anslutningskabel: 500 mm. Levereras med kopplingsdosa (IP44). 05 LED-ARMATURER - 51

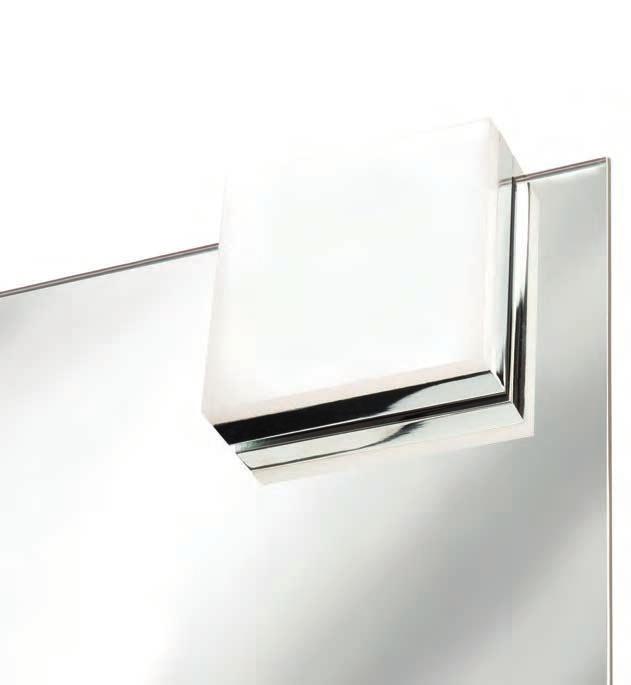

52 LED-belysning för speglar LED-belysning för badrumsspeglar. Kan placeras var som helst på spegelkanten. Lämplig som belysning för sminkning m.m. Max tjocklek på spegel: 6 mm. LED-ARMATUR LOOP 12V micro12 III IP44 LJUSSTYRKA LUX 26 cm 0 70 lux Ø Spänning 12V Färgåtergivning CRI >80 Effekt 3,6W Ljusflöde 180 lm Lumen per Watt 50 lm/w Färgtemperatur 3800K Utförande Art.nr Ø D Krom /26 Anslutningskabel: 1200 mm. Max tjocklek på spegel: 6 mm. Ljusstyrka 250 lux 52

53 BELYSNING / 05 LED-ARMATURER LED-belysning för speglar LED-belysning för badrumsspeglar. Kan placeras var som helst på spegelkanten. Lämplig som belysning för sminkning m.m. Max tjocklek på spegel: 6 mm. LED-ARMATUR PULSE 12V micro12 III IP44 LJUSSTYRKA LUX 27 cm lux Ø Spänning 12V Färgåtergivning CRI >80 Effekt 4,8W Ljusflöde 250 lm Lumen per Watt 52 lm/w Färgtemperatur 3800K Utförande Art.nr L H D Krom /27 Anslutningskabel: 1200 mm. Max tjocklek på spegel: 6 mm. Ljusstyrka 400 lux 05 LED-ARMATURER - 53

54 LED-belysning för badrum Ljusstark LED-belysning för badrum med integrerat drivdon. Finns i två längder med varmvit ljus. Ej dimbar. LED-ARMATUR STRATOS 230V IP44 56 LJUSSTYRKA LUX cm lux L Ø Spänning 230V Färgåtergivning CRI >80 Effekt 16W* Ljusflöde 890 lm* Lumen per Watt 100 lm/w Färgtemperatur 3000K *Produktinformation gäller STRATOS 890 mm. Ljusstyrka 1300 lux* Utförande Art.nr L Ljusstyrka Ljusflöde Effekt Aluminium lux 620 lm 12W Aluminium lux 890 lm 16W Anslutningskabel: 600 mm. Levereras med kopplingsdosa (IP44). 54

55 BELYSNING / 05 LED-ARMATURER Nyhet! LEAD DR HIGH EMISSION Lådbelysning med rörelsesensor Nya Leaf DR HE är ett snyggt och modernt belysningssystem som monteras på insidan av draglådor med dolda fästen och skruvar. Belysningen har en sensor på framsidan som automatiskt stänger av eller på ljuset när lådan stängs och öppnas. Distanser ingår som passar stomtjocklek 16, 18 och 19 mm mm Max. 10mm - Min. 1mm LED-ARMATUR LEAF DR HE LJUSSTYRKA LUX cm lux 0 12V micro12 III /18/19 16/18/ Ø Spänning 12V Färgåtergivning CRI >80 Effekt 10,6W* Ljusflöde 965 lm* Lumen per Watt 85 lm/w *Produktinformationen gäller en totallängd av 1200 mm. Färgtemperatur Ljusstyrka 3100/ 4300K 600 lux* Utförande Art.nr L Effekt Färgtemp. Aluminium ,8W 3100K Aluminium ,8W 3100K Aluminium ,2W 3100K Aluminium ,7W 3100K Aluminium ,7W 3100K Aluminium ,6W 3100K Aluminium ,6W 3100K Anslutningskabel: 2000 mm. Drivdon 12V sid. 82, 83, 84 och 85. Ej dimbar. Utförande Art.nr L Effekt Färgtemp. Aluminium ,8W 4300K Aluminium ,8W 4300K Aluminium ,2W 4300K Aluminium ,7W 4300K Aluminium ,7W 4300K Aluminium ,6W 4300K Aluminium ,6W 4300K Anslutningskabel: 2000 mm. Drivdon 12V sid. 82, 83, 84 och LED-ARMATURER - 55

56 Seriekopplingsbar bänkbelysning MOOD HE är en utanpåliggande och seriekopplingsbar bänkbelysning som kan seriekopplas i master/slave-konfiguration (max en master med touchdimmer upp till 3000 mm) eller som helt fristående. Monteras utanpåliggande och har ett kristallklart homogent ljus utan synliga dioder. För installationer med armaturer utan touchdimmer krävs en extern strömbrytare eller dimmer. Monteras enkelt med medföljande beslag. LED-ARMATUR MOOD HE 12V micro12 III LJUSSTYRKA LUX cm 0 80 lux L Ø Spänning 12V Färgåtergivning CRI >80 Utförande Art.nr L Effekt Aluminium ,6W Effekt Lumen per Watt 8,9W* 85 lm/w Ljusflöde Färgtemperatur 755 lm* 3100K Aluminium ,0W Aluminium ,0W *Gäller MOOD HE 1000 mm. Ljusstyrka 820lux* Aluminium ,9W Slave utan strömbrytare/touchdimmer. Drivdon 12V sid. 82, 83, 84 och

57 BELYSNING / 05 LED-ARMATURER Seriekopplingsbar bänkbelysning med touchdimmer MOOD HE TDM är en utanpåliggande och seriekopplingsbar bänkbelysning med integrerad touchdimmer som kan seriekopplas i master/slave-konfiguration (max en master med touchdimmer upp till 3000 mm) eller som helt fristående. MOOD HE TDM har en integrerad touchdimmer för steglös justering av ljusstyrkan. En eller flera MOOD HE kan seriekopplas och styras av en MOOD HE TDM. MOOD HE TDM har ett kristallklart homogent ljus utan synliga dioder. Monteras enkelt med medföljande beslag. LED-ARMATUR MOOD HE TDM 12V micro12 III LJUSSTYRKA LUX cm 0 80 lux L Ø Spänning 12V Färgåtergivning CRI >80 Utförande Art.nr L Effekt Aluminium ,6W Effekt Lumen per Watt 8,9W* 85 lm/w Ljusflöde Färgtemperatur 755 lm* 3100K Aluminium ,0W Aluminium ,0W *Gäller MOOD HE 1000 mm. Ljusstyrka 820lux* Aluminium ,9W Master med strömbrytare/touchdimmer. Drivdon 12V sid. 82, 83, 84 och LED-ARMATURER - 57

58 Nyhet! DIMBAR & NY DESIGN Dimbar infälld bänkbelysning Dimbar LED-armatur i ny stilren design för infällnad i skåp, garderober eller liknande. Infälld är LD8010-EF bara 2 mm hög. Helt i aluminium med integrerat drivdon. LED-ARMATUR LD8010-EF DIM 42 +0,5 LJUSSTYRKA LUX cm 0 65 lux 230V D Spänning 230V Färgåtergivning CRI >85 Effekt 14,5W Ljusflöde 592 lm Lumen per Watt 40 lm/w Färgtemperatur 3000K *Ljusstyrka gäller 839 mm. Ljusstyrka 1000lux* Utförande Art.nr L B Inf.L Inf.D Effekt Aluminium ,5W Aluminium ,5W Anslutningskabel: 2500 mm med D8-anslutning. TILLBEHÖR MP anslutningskabel-a 230V/2,5A Anslutningskabel med euruplug och D8. Kabel: 3000 mm. Artnr

59 BELYSNING / 05 LED-ARMATURER Nyhet! DIMBAR & NY DESIGN Seriekopplingsbar och dimbar bänkbelysning Dimbar utanpåliggande LED-armatur helt i aluminium med integrerat drivdon. Upp till 10 stycken armaturer kan kopplas i rad med adapter. Extern strömbrytare finns som tillval. LJUSSTYRKA LUX cm 0 65 lux LED-ARMATUR LD8010-A DIM V D L Spänning 230V Färgåtergivning CRI >82 Effekt 14,2W Ljusflöde 787 lm Lumen per Watt 55 lm/w Färgtemperatur 3000K *Ljusstyrka gäller 827 mm. Ljusstyrka 1000lux* Modell Utförande Art.nr L B H Effekt LED-armatur Aluminium ,5W LED-armatur Aluminium ,2W Strömbrytare Aluminium Adapter Plast Anslutningskabel ingår ej. TILLBEHÖR Adapter för seriekoppling Artnr Strömbrytare till LD8010-A DIM Artnr TILLBEHÖR MP anslutningskabel-a 230V/2,5A Anslutningskabel med euruplug och D8. Kabel: 3000 mm. Artnr LED-ARMATURER - 59

60 Ljusstark LED-armatur med inbyggd strömbrytare Ljusstark LED-armatur med inbyggd strömbrytare och Flat LED Technology, inga synliga dioder. Fästen medföljer för 30 respektive 60 graders montering i hörn. LED-ARMATUR LD8003-AS 27,1 38, ,7 27, mA ESP III LJUSSTYRKA LUX cm 0 65 lux Strömstyrka 500mA Färgåtergivning CRI >80 Utförande Art.nr L B H Ljusflöde Effekt Effekt *18W Ljusflöde *1485 lm Aluminium lm 6W Lumen per Watt 82 lm/w Färgtemperatur 3000K Aluminium lm 12W Aluminium lm 18W *Produktdata gäller 860 mm. Ljusstyrka *2000 lux Anslutningskabel: 1850 mm. Drivdon 500mA sid

61 BELYSNING / 05 LED-ARMATURER Ljusstark LED-profil för infällnad Ljusstark LED-profil för infällnad med Flat LED Technology, inga synliga dioder. L LED-ARMATUR LD8003-EL ø 8 Inf.L + 0,5 mm 500mA ESP III LJUSSTYRKA LUX +0, cm 0 65 lux +0,5 12, , Strömstyrka 500mA Färgåtergivning CRI >80 Utförande Art.nr L Inf.L Ljusflöde Effekt Effekt *18W Ljusflöde *1485 lm Aluminium lm 6W Lumen per Watt 82 lm/w Färgtemperatur 3000K Aluminium lm 12W Aluminium lm 18W Anslutningskabel: 3000mm minus längd på armatur (ca 2700/2500/2200 mm). Drivdon 500mA sid. 82. *Produktdata gäller 842 mm. Ljusstyrka *2000 lux 05 LED-ARMATURER - 61

62

63 06 SMARTA EL-UTTAG Det oumbärliga och lilla extra för kök, kontor och mycket mer. Här hittar du allt du det du inte visste att du behöver; rostfria el-uttag med USB, powerportar och smarta el-uttag.

64 Nyhet! BACKFLIP I MATTSVART Två el-uttag med USB-laddare. Vänder 180 grader I stängt läge syns Backflip som en tunn platta på bänkskivan. Med en enkel fingertryckning vänder Backflip 180 grader. Backflip har två 230V/16A uttag och en USB-kontakt för att ladda mobiltelefoner, surfplattor m.fl. Uttagen sitter säkert ovanför arbetsbänken och ger större skydd mot vätskespill. Backflip kan även monteras på sidan av ett skåp. POWERBOX BACKFLIP 2 2,6 211,2 230V Europlug USB R Uttag 2+USB Max effekt 3500W Spänning 230V/16A Utförande Art.nr L B Inf.L Inf.B Inf.D Rostfritt/svart ,2 104, Mattsvart ,2 104, Inkl mm anslutningskabel. Max djup på bänkskiva 38 mm. 64

65 BELYSNING / 06 SMARTA EL-UTTAG Smidigt infällt el-uttag i prisbelönad design Twist är anpassad för användning i kök, kontor, skolor, hotell med mera. Med sin kompakta konstruktion och sitt låga infällnadsdjup (40 mm) passar Twist i de flesta bordskivor, överskåp, köksbänkar mm. När Twist inte används döljer skivan uttagen, vid användning roteras skivan och öppnar el-uttagen. POWERBOX TWIST 115 mm 230V Europlug 40 mm 105 mm 40 mm är allt TWIST behöver Uttag Spänning 2 st 230V Infällnadsdjup Infällnadsomkrets 40 mm 105 mm Utförande Art.nr Ø H Inf.Ø Inf.D Rostfritt/svart , Inkl mm anslutningskabel. Minsta tjocklek på bänkskiva 20 mm. 06 SMARTA EL-UTTAG - 65

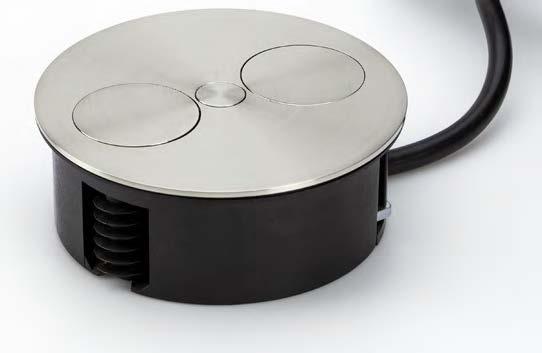

66 Powerport Evoline Designad strömpelare som monteras i bordsskiva, bänkskiva eller skåp. Effektfullt till konferensbordet eller hotellrummet. Minsta avstånd från kant till centrum: 65 mm. Monteras i skiva med max tjocklek: 50 mm. POWERPORT EVOLINE 230V Europlug Ø127 Ø102 Utförande Art.nr H Inf.Ø Uttag Lock Aluminium jord Alu-look Aluminium jord Rostfritt Aluminium jord Rostfritt Mattsvart jord Mattsvart Inkl mm anslutningskabel. Spänning 230V Max effekt 3500W Infällnadsomkrets Ø102 mm 66

67 BELYSNING / 06 SMARTA EL-UTTAG Minimal infällnadsomkrets: Ø60 mm. En praktisk pelare som monteras i bords- och bänkskivor. Lätt att dölja tack vare el-uttagets små dimensioner (60 mm). Pop-Up design; tryck ner locket och pelaren poppar upp och du kan enkelt dra upp hela el-uttaget. POWERBOX POP-UP POWER 3 230V Europlug USB 0-50mm 300mm 225mm Spänning 230V Max effekt 3500W Utförande Art.nr H Uttag Lock Aluminium jord Alu-look Aluminium jord/2 USB Alu-look Inkl mm anslutningskabel. Infällnadsomkrets Ø60 mm 06 SMARTA EL-UTTAG - 67

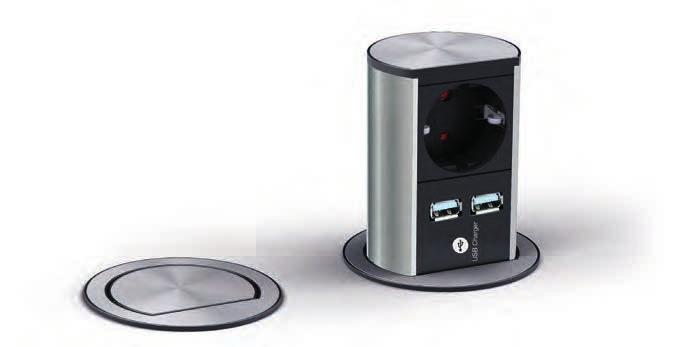

68 Snygg Pop-Up i ett standard 80mm hål Elevator passar perfekt i alla arbets- och köksmiljöer. Synliga delar är av borstat rostfritt stål. Med ett lätt tryck på toppen av den stängda enheten öppnas den av en fjädermekanism. Elevator finns i två varianter - med endast eluttag eller med eluttag och USB. Som tillbehör finns en täckkåpa för montage i eller under ett köksskåp. POWERBOX ELEVATOR Ø79 mm TILLBEHÖR 230V Europlug USB 135 mm 95 mm Spänning Max effekt 230V 3600W Elevator Cover Box Döljer installationen av Elevator i t.ex. skåp. Rostfri look. H:210 B:125 D:125 Art.nr Utförande Art.nr Ø Inf.Ø Inf.D Uttag Infällnadsomkrets Rostfri look jord/2-euro Rostfri look jord/2 USB Inkl mm anslutningskabel. 68

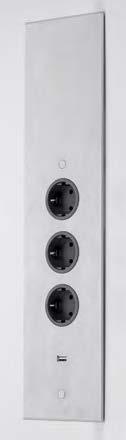

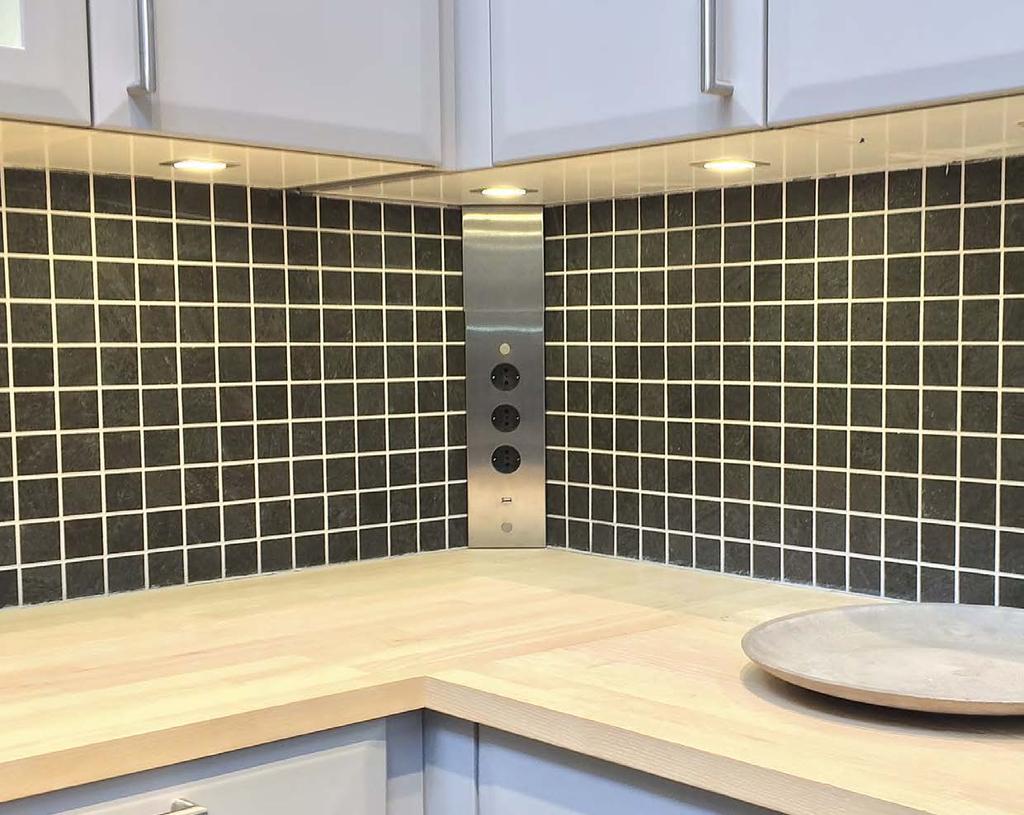

69 BELYSNING / 06 SMARTA EL-UTTAG Hörnmonterad Powerbox helt av rostfritt stål Miljöbild från Hornbach Helsingborg, Hagaköket Powerbox för montering i hörn. Powerbox Corner 3 är tillverkad helt av rostfritt stål med tre el-uttag och ett USB-uttag för att ladda mobiltelefon, surfplatta m.fl. Justerbar höjd mm. POWERBOX CORNER 3 USB 230V Europlug USB Spänning 230V Uttag 3-jord/1 USB Max effekt 3500W Utförande Art.nr H B D Uttag Rostfritt jord/1 USB Inkl mm anslutningskabel. 06 SMARTA EL-UTTAG - 69

70

71 07 DIMMERS & SENSORER Ett sätt att anpassa belysningen i ett hem är att använda sig av våra dolda dimmers, touchdimmers och infraröda sensorer. Allt för att belysningen ska fungera precis som du vill.

72 Call-Me 2.0 FW FJÄRRSTYRD ON/OFF DIMMER MED MINNES- FUNKTION Fjärrstyrd On/Off dimmer med minnesfunktion. Minne: Call-Me 2.0 tänds på samma ljusnivå som när den släcktes. Säkerhetsfunktion: släcker automatiskt efter 18 timmar. Passar till 12V och 24V LED-belysning. DIMMER CALL-ME 2.0 FW Drivdon 12V/24V 12V 24V micro12 micro24 III Call-Me mottagare 12V/24V in 150mm Kopplingsplint 12V/24V Kopplingsplint 12V/24V Återställning 12V/24V ut 150mm 150mm LED-strip 12V/24V 230V LED-profil 12V/24V Ø 46 Ø LED-spot 12V/24V Call-Me fjärrkontroll Anslutningar 12/10 st Max effekt 36W/72W Spänning 12/24V Utförande Art.nr Ø Inf.Ø Inf.D Rostfri-look Vit Inkl. kopplingsplint för 12V och 24V. Mått i tabell gäller för fjärrkontrollen. Mått mottagare L:97 B:56 H:18,5 mm. 72

73 BELYSNING / 07 DIMMERS & SENSORER Capsens FW DOLD ON/OFF DIMMER MED MINNESFUNKTION Dold touchdimmer med minnesfunktion CAPSENS FW är en dimbar elektronisk strömbrytare avsedd för dold montering på baksidan av trä, plast eller glas (ej metall). Aktiveras genom att enkelt röra vid ytan som sensorn är monterad på t.ex en bänkskiva. Montera Dimmer Capsen innan anslutning för korrekt funktionalitet. DIMMER CAPSENS FW Soft Start: Dimrar upp ljuset. Soft Stop: Dimrar ner ljuset. Säkerhetsfunktion: Släcker automatiskt efter 18 timmar. Minne: Tänds på samma ljusnivå som när den släcktes. Max. materialtjocklek: glas 12 mm, plast 20 mm, trä 30 mm. 12V 24V micro12 micro24 III In 2000mm Drivdon 12/24V Ut Kopplingsplint 12/24V 2000mm Kopplingsplint 12/24V LED-profil LED-spot Anslutningar 12/10 st Max effekt 30W/60W Utförande Art.nr Ø Inf.Ø Inf.D Spänning 12/24V Svart Inkl mm anslutningskabel och kopplingsplint med 12 anslutningar, skruv, dubbelhäftande tejp och ett klistermärke med on/off-symbol. 07 DIMMERS & SENSORER - 73

74 Infälld touchdimmer On/Off med minnesfunktion. On/Off switch med dimmer för 12V och 24V LED-belysning. Dimmer: Håll fingret över dimmern för reglering av ljusstyrkan. On/Off: Nudda vid dioden för tändning eller släckning. Minne: Tänds på samma ljusnivå som när den släcktes. Säkerhetsfunktion: Släcker automatiskt efter 18 timmar. DIMMER TOUCH-ME FW 12V 24V micro12 micro24 III Anslutningar 12/10 st Max effekt 30W/60W Spänning 12V/24V Utförande Art.nr L B H Inf.Ø Inf.D Vit , Alu-look , Anslutningskabel: 2000 mm. Infälld montering. 74

75 BELYSNING / 07 DIMMERS & SENSORER Utanpåliggande touchdimmer On/Off med minnesfunktion. On/Off switch med dimmerfunktion för LED-belysning. Dimmer: Håll fingret på dimmern för reglering av ljusstyrkan. On/Off: Nudda vid dioden för tändning eller släckning. Minne: Tänds på samma ljusnivå som när den släcktes. Säkerhetsfunktion: Släcker automatiskt efter 18 timmar. DIMMER DOT FW 12V 24V micro12 micro24 III Anslutningar 12/10 st Max effekt 36W/72W Spänning 12V/24V Utförande Art.nr B D H Aluminium Anslutningskabel: 2000 mm. Utanpåliggande montering. 07 DIMMERS & SENSORER - 75

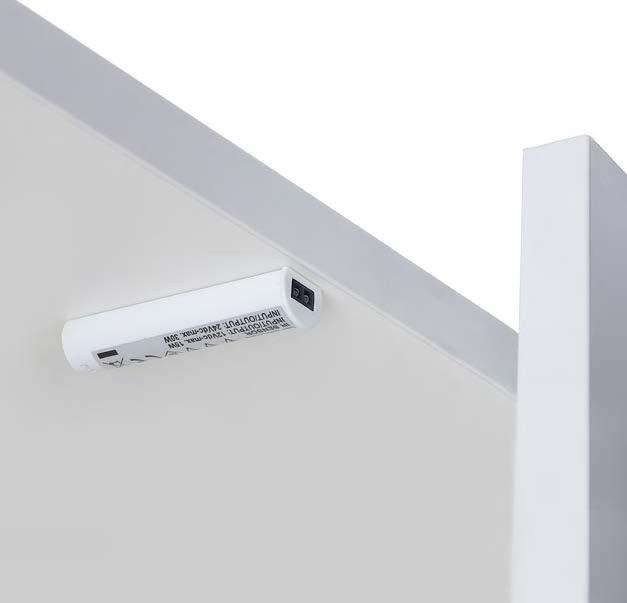

76 Elektronisk strömbrytare för styrning av flera ljuskällor Elektronisk strömbrytare för styrning av 1, 2 eller 3 LED-ljuskällor med 12V eller 24V. Sensorerna fungerar självständigt eller i kombination med varandra beroende på vilket av de tre programmen du väljer med hjälp av styrenheten. Systemet lämpar sig väl för garderober, köksskåp, stora lådor och liknande. Tändning sker omedelbart vid öppning av dörr/lucka/låda, medan släckning sker med 5 sekunders fördröjning vid stängning. Om dörren/luckan/lådan står öppen i mer än 30 min släcks alla ljuskällor automatiskt. En sensor placeras vid varje dörr sedan kan du genom att välja ett program ställa in hur sensorena ska styras. Sensorns räckvidd: 5-40mm. Inklusive kablage för 12V och 24V. COMBO SENSOR FW 12V 24V micro12 micro24 III PROGRAM 1 3 individuella dörrar 1 ljusgrupp PROGRAM 2 3 individuella dörrar 2 ljusgrupper (2+1) PROGRAM 3 3 individuella dörrar 3 ljusgrupper (1+1+1) Combo Sensor V V 230V 1 LED-spot 2 Sensor Surface x 3 Programväljare 3 LED-strip LED-profil TILLBEHÖR Spänning 12V/24V Utförande Art.nr L B H Sensor Surface (c) 20 Anslutningskabel 2000 mm Artnr Max effekt 30W/60W Svart Svart , Anslutningskabel: Combo Sensor 150 mm, Sensor Surface 2000 mm. 76

77 BELYSNING / 07 DIMMERS & SENSORER DIMMER PIX + DISTANS 1 7 Ø Ø35 Ø35 TILLBEHÖR Spänning 1-10V Anslutningskabel Dimmer/Drikon L: 450 mm Artnr Utförande Art.nr Ø H Inf.Ø Inf.D Rostfri look Anslutningskabel: 1950 mm. Dimmern kan monteras antingen utanpåliggande (med distans) eller infälld (utan distans). Används till drivdon med 1-10V signal. Höjd vid infällnad: 10 mm. TRYCKKNAPP PUSH 230V 1950 ø 66 Återfjärdrande dimmer för PUSH-anpassade drivdon. Kan monteras utanpåliggande eller infälld. Utförande Art.nr Ø H Inf.Ø Inf.D Rostfri look Vit Anslutningskabel: 1950 mm. 07 DIMMERS & SENSORER - 77

78 Utanpåliggande IR-sensor Infraröd utanpåliggande rörelsesensor för skåp, garderober och lådor. LIMIT: Sensorn tänder belysningen när luckan öppnas och släcker när den stängs. IR-SENSOR DOT IR FW IR-sensor med två funktioner Infraröd rörelsesensor med två funktioner för skåp, garderober och lådor. Kan monteras utanpåliggande eller infälld. ON/OFF: Sensorn känner av rörelse inom 5 cm och stänger av eller slår på strömmen. LIMIT: Sensorn tänder belysningen när luckan öppnas och släcker när den stängs. IR-SENSOR FW 12V 24V micro12 micro24 III 12V 24V micro12 micro24 Utförande Art.nr B D H Aluminium Anslutningskabel: 2000 mm. Utförande Art.nr L B H Ø Inf.Ø Inf.D Vit /12 14/ Anslutningskabel: 2000 mm. Sensoravstånd: 50 mm Ø16 38 Ø14 62 Spänning 12V/24V Max effekt 36W/72W Spänning 12V/24V Max effekt 15W/30W Anslutningar 12/10 st. Anslutningar 12/10 st. 78

79 IFR V09 BELYSNING / 07 DIMMERS & SENSORER IR-sensor för 230V Strömbrytare med infraröd sensor. Känner av rörelse inom ett större konformat område. Ställbar timer från 10 sekunder till 3 minuter. Om ingen rörelse känns av inom tidsintervallet släcks belysningen. RÖRELSESENSOR IFR V09 FUNKTION 230V Utförande Art.nr Ø H Inf.Ø Inf.D Vit , ,5 Mått och utförande i tabell gäller sensor. Sensorkabel: 2000 mm. Kabel in: 450 mm/ut 1800 mm. 230V/max 250W. Spänning 230V Max effekt 250W 07 DIMMERS & SENSORER - 79

80

81 08 DRIVDON & TILLBEHÖR Drivdon används till att driva LED-belysning där 500mA, 12V och 24V är de vanligaste strömstyrkorna. Det är viktigt när man väljer drivdon att den totala effekten (Watt) av LED-belysningen inte överstiger maxeffekten på drivdonet.

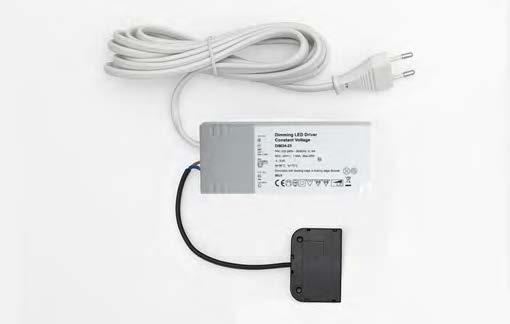

82 DRIVDON TRIAC DIM 52 12V 24V micro12 micro B L H Spänning 12V/24V Dimbar Ja Anslutningar 6 st. Utförande Art.nr L B H Ansl. Spänning Effekt Grå V 25W Grå V 50W Grå V 25W Grå V 50W Grå V 100W Kompletta drivdon med kopplingsplint för 12V eller 24V. Anslutningskabel: 3000 mm. Kompletta drivdon med TRIAC-dimmer. Dimbar på primärsidan (230V) med väggdimmer för elektroniska transformatorer. Inklusive 3 meter anslutningskabel och kopplingsplint med 6 stycken anslutningar. Tänk på att ansluta all belysning till drivdonet innan du ansluter själva drivdonet till nätspänning (230V). DRIVDON TRIAC mA ESP Strömstyrka 500mA Dimbar Ja Drivdon med TRIAC-dimmer. Dimbar på primärsidan (230V) med väggdimmer för elektroniska transformatorer. Kompakt design & skydd mot kortslutning, överbelastning och övertemperatur (SELV). RoHS-certifierad. Utförande Art.nr L B H Ansl. Strömstyrka Effekt Blå mA 6-18W Blå mA 6-18W Anslutningskabel: 3000 mm (gäller ). Tänk på att ansluta all belysning till drivdonet innan du ansluter själva drivdonet till nätspänning (230V). 82

83 BELYSNING / 08 DRIVDON & TILLBEHÖR DRIVDON ULTRATHIN B 12V 24V micro12 micro24 L H Spänning 12V/24V Anslutningar 6 st. Kompletta drivdon med 2 meter anslutningskabel och kopplingsplint med tolv anslutningar. Ultratunn design och skydd mot kortslutning, överbelastning och övertemperatur (SELV). Dimbar med extern dimmer. Utförande Art.nr L B H Ansl. Spänning Effekt Grå V 12W Grå V 20W Grå V 30W Grå V 12W Grå V 30W Grå V 50W Komplett drivdon med kopplingsplint för 12V eller 24V. Anslutningskabel: 2000 mm. Tänk på att ansluta all belysning till drivdonet innan du ansluter själva drivdonet till nätspänning (230V). 08 DRIVDON & TILLBEHÖR - 83

84 DRIVDON DRIKON INKL. TOUCHDIMMER mA ESP Strömstyrka 500mA Dimbar Ja Max. effekt 22W Synkroniseras Ja Anslutningar 6 st. Utförande Art.nr L B H Vit Kan synkroniseras med upp till 10 st. Drivdon Drikon. Drivdon med touchströmbrytare och dimmerfunktion. Drivdon Drikon kan synkroniseras (art.nr ) med upp till 10 stycken drivdon. Omkrets på touchströmbrytare: 65 mm. DRIVDON DRIKON MD PUSH mA 500mA 700mA 12V 24V Spänning Strömstyrka 12V/24V 350mA/500mA/700mA Max. effekt 32W* Dimbar Ja Anslutningar 0 st. Synkroniseras Ja Utförande Art.nr L B H Vit Kan synkroniseras med upp till 10 st. Drivdon Drikon. Dimbar på primärsidan (230V) med väggdimmer för elektroniska transformatorer eller flera återfjädrande tryckknappar (PUSH). *Ställbart mellan 350mA (max 17W), 500mA (max 24W), 700mA (max 32W), 12V (max 10W), 24V (max 20W). 84

85 BELYSNING / 08 DRIVDON & TILLBEHÖR DRIVDON DRIKON 350mA 500mA 700mA 12V 24V ,5 Spänning 12V/24V Strömstyrka 350mA/500mA/700mA Max. effekt 25W* Dimbar Ja Anslutningar 0 st. Synkroniseras Ja Utförande Art.nr L B H Vit ,5 Kan synkroniseras med upp till 10 st. Drivdon Drikon. Mångfunktionellt drivdon för LED med inbyggd PWM-dimmer. Kan driva och ljusreglera LED-ljuskällor för 350mA, 500mA, 700mA, 12V och 24V. *Ställbart mellan 350mA (max 15W), 500mA (max 22W) eller 700mA (max 25W) / 12V (max 10W) eller 24V (max 20W). Upp till 10 st. drivdon kan länkas och styras från ett eller flera ställen via återfjädrande tryckknapp (PUSH) eller via Dimmer PIX 1-10V. Kopplingsplintar och anslutningskablar ingår ej. Tänk på att ansluta all belysning till drivdonet innan du ansluter själva drivdonet till nätspänning (230V). DRIVDON DRIKON MAXI 350mA 500mA 700mA ,5 Strömstyrka 350mA/500mA/700mA Max. effekt 50W* Dimbar Ja Anslutningar 0 st. Synkroniseras Ja Utförande Art.nr L B H Vit ,5 Kan synkroniseras med upp till 10 st. Drivdon Drikon. Mångfunktionellt drivdon för LED med inbyggd PWM-dimmer. Kan driva och ljusreglera LED-ljuskällor för 350mA, 500mA och 700mA. *Ställbart mellan 350mA (max 25W), 500mA (max 35W) eller 700mA (max 50W) Upp till 10 st. drivdon kan länkas och styras från ett eller flera ställen via återfjädrande tryckknapp (PUSH) eller via Dimmer PIX 1-10V. Kopplingsplintar och anslutningskablar ingår ej. Tänk på att ansluta all belysning till drivdonet innan du ansluter själva drivdonet till nätspänning (230V). 08 DRIVDON & TILLBEHÖR - 85

86 TILLBEHÖR ESP Kopplingsplint ESP förlängning Kopplingsplint ESP Grenkontakt ESP 500mA ESP 500mA ESP 500mA ESP Artnr anslutningar / med anslutningskontakt. Kabel: 170 mm. Artnr anslutningar / utan anslutningskontakt. Kabel: 170 mm. Artnr Längd: 40 mm Bredd: 25 mm Höjd: 10 mm. Förlängningskabel ESP Spänningsregulator TRIAC 5V 500mA ESP 500mA ESP Artnr Kabel: 2000 mm. Artnr Används med Drivdon Triac om endast en spot dimras. Kabel: 1800 mm. TILLBEHÖR MICRO12 Kopplingsplint MICRO12 förlängning Kopplingsplint MICRO12 Förlängningskabel MICRO12 12V micro12 12V micro12 12V micro12 Artnr anslutningar / med anslutningskontakt. Kabel: 500 mm. Artnr anslutningar / utan anslutningskontakt. Kabel: 500 mm. Artnr Kabel: 2200 mm. 86

87 BELYSNING / 08 DRIVDON & TILLBEHÖR TILLBEHÖR MICRO24 Kopplingsplint MICRO24 förlängning Kopplingsplint MICRO24 Förlängningskabel MICRO24 24V micro24 24V micro24 24V micro24 Artnr anslutningar / med anslutningskontakt. Kabel: 2000 mm. Artnr anslutningar / utan anslutningskontakt. Kabel: 500 mm. Artnr Kabel: 2000 mm. ÖVRIGA TILLBEHÖR Anslutningskabel Dimmer/Drikon Synkkabel Drikon MP anslutningskabel-a 230V/2,5A 230V D8 Artnr Från drivdon till Dimmer PIX. 1-10V. Kabel: 450 mm. Artnr Kabel för synkronisering av mer än ett drivdon Drikon. Kabel: 1500 mm. Artnr Anslutningskabel med en europlug och en D8. Kabel: 3000 mm. Strömsladd Europlug 230V 230V Modell Utförande Art.nr L Ansl. Artnr Strömsladd med europlug. Kabel: 3000 mm. Kopplingsplint ESP förlängning Svart Kopplingsplint ESP Svart Grenkontakt ESP Svart Förlängningskabel ESP Svart Spänningsregulator TRIAC 5V Aluminium Kopplingsplint MICRO12 förlängning Svart Kopplingsplint MICRO12 Svart Förlängningskabel MICRO12 Svart Kopplingsplint MICRO24 förlängning Vit Kopplingsplint MICRO24 Vit Förlängningskabel MICRO24 Vit Anslutningskabel Dimmer/Drikon Svart/Röd Synkkabel Drikon Vit MP anslutningskabel-a 230V Vit Strömsladd Europlug 230V Vit DRIVDON & TILLBEHÖR - 87

88

89 09 KOPPLINGSSCHEMAN Scheman för de vanligaste kopplingarna till 500mA, 12V och 24V LED-belysning.

90 UTAN DIMMER 350mA 500mA Drivdon TRIAC 350/500mA Kopplingsplint ESP LED 350/500mA 230V DIMMER PIX 350mA 500mA Drivdon DRIKON 350/500mA Kopplingsplint ESP LED 350/500mA 230V 1-10V Dimmer PIX EXTERN DIMMER 350mA 500mA Drivdon DRIKON 350/500mA Kopplingsplint ESP LED 350/500mA 230V 1-10V Extern dimmer (1-10V) alt. fjäderbelastad push-knapp. EXTERN 230V DIMMER (ENDAST DRIVDON TRIAC) Extern dimmer typ Eljo/Elko för elektroniska transformatorer. 350mA 500mA 230V (dimmer) Drivdon TRIAC 350/500mA Kopplingsplint ESP LED 350/500mA EXTERN 230V DIMMER 350mA 500mA 230V (push-knapp) Drivdon DRIKON MD PUSH Kopplingsplint ESP LED 350/500mA DRIVDON MED TOUCHDIMMER (ENDAST 500mA) 500mA Touchdimmer 500mA Drivdon 500mA Kopplingsplint ESP LED 500mA 230V 90

91 BELYSNING / 09 KOPPLINGSSCHEMAN UTAN DIMMER 12V 24V Drivdon 12/24V Kopplingsplint 12/24V LED 12/24V 230V DIMMER DOT 12V 24V Drivdon 12/24V Dimmer Dot 12/24V LED 12/24V 230V DIMMER CAPSENS 12V 24V 230V Drivdon 12/24V (ej dimbart) Dimmer Capsens 12/24V LED 12/24V DIMMER CALL-ME 12V 24V 230V Drivdon 12/24V (ej dimbart) Call-Me mottagare 12/24V LED 12/24V Call-Me fjärrkontroll DIMMER TOUCH-ME 12V 24V 230V Drivdon 12/24V (ej dimbart) Dimmer Touch-Me 12/24V LED 12/24V EXTERN 230V DIMMER (ENDAST DRIVDON TRIAC) Extern dimmer typ Eljo/Elko för elektroniska transformatorer. 12V 24V 230V (dimmer) Drivdon DRIKON 12/24V Kopplingsplint 12/24V LED 12/24V 09 KOPPLINGSSCHEMAN - 91

92 EXTERN 230V DIMMER Extern dimmer typ Eljo för elektronisk transformator. 350mA 500mA 230V (push-knapp) Drivdon DRIKON MD PUSH Kopplingsplint ESP LED 350/500mA Konfiguration för extern dimmer. Drivdon med TRIAC-funktion. JP1 aktiverad JP1 inaktiverad (ta bort blå JUMPER) JUMPER SLAV NO JUMPER PUSH L JP1 OUT LED PUSH L JP1 OUT LED L SYNC L SYNC N N L DIP SWITCH N N L DIP SWITCH JUMPER MASTER NO JUMPER PUSH L JP1 OUT LED PUSH L JP1 OUT LED V in L N N L SYNC DIP SWITCH L N N L SYNC DIP SWITCH DIMMER Konfiguration för PUSH och synkroniserad dimring med synkkabel. EXTERN 230V STRÖMBRYTARE FÖR PUSH 350mA 500mA 230V (push-knapp) Drivdon DRIKON MD PUSH Kopplingsplint ESP LED 350/500mA 92

93 BELYSNING / 09 KOPPLINGSSCHEMAN EXTERN 230V DIMMER Upp till 10 st drivdon kan länkas och styras från ett eller flera ställen via en eller flera återfjädrande tryckknappar (PUSH) eller via Dimmer PIX 1-10V 12V 24V 230V (push-knapp) Drivdon DRIKON Kopplingsplint LED 12/24V Kopplingsschema för 1-10V eller Potentiometer Kopplingsschema för synkroniserad styrning (Master, Slave) Dip-Switch 3 Dip-Switch Slave Kopplingsschema för Tryckknapp (Push) Upp till10 drivdon kan länkas. Dip-Switch 3 Dip-Switch Master DRIVDON TRIAC 12V 24V N L PRI - + SEC Extern 230V dimmer Parallell-kopplad LED-belysning 09 KOPPLINGSSCHEMAN - 93

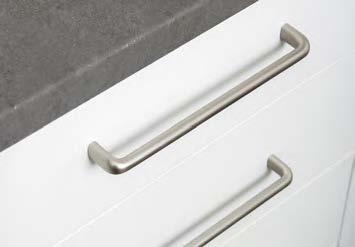

94 HANDTAG & KNOPPAR Infällnadshandtag, skålhandtag och möbelbeslag. BELYSNING LED-belysning för kök och badrum.

95 BADRUMSTILLBEHÖR Självhäftande krokar, toalettpappershållare med mera. BEN Bordsben, möbelben och stödben. LUCKÖPPNARE Lucköppnare för luckor utan handtag eller knoppar. HYLLBÄRARE Hyllbärare och konsoler. DÖRRHANDTAG & DRAGHANDTAG Många modeller från klassisk till modern stil. KROK Enkelkrokar, dubbelkrokar, hattkrokar och klädkrokar. ROSTFRITT Krokar, stödhandtag och badrumstillbehör helt i rostfritt stål. FÖRVARING Hörnkaruseller, lådinsatser, garderobinsatser och källsortering
