1 Battery Low Reaction Tool PRODUKTIVITET FLEXIBILITET DRIFTTID More Than Productivity

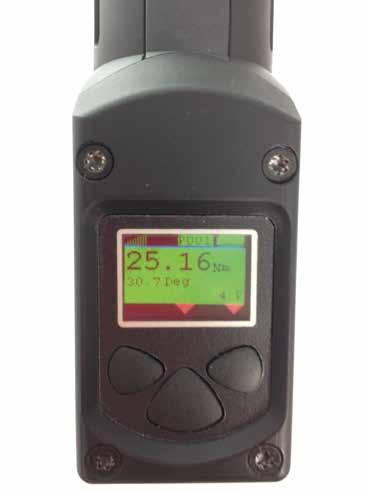

2 BATTERY Fokus Patenterad Motorkontrolls algoritm För att reducera reaktionskrafter OLED Skärm För åtdragningsresultat såsom vridmoment, vinkel, batchräkning och pulser 4 Färgers LED För att maximera feedback i realtid Vinkelgivare För att mäta åtdragningsvinkel och säkerställa åtdragning desoutter.info/elrt Driven av Lithium-Ion Teknologi Kompatibel med både 18V och 38V batteri 2

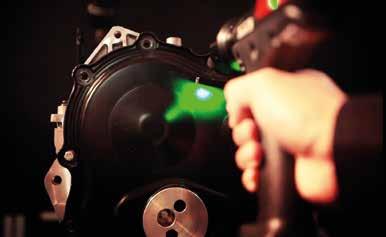

3 Transduktor teknologi Mäter vridmoment direkt för ett bättre resultat PRODUKTIVITET Genom att minska cykeltid Genom att förbättra kvaliteten på förbundet Mekanisk växellåda Istället för en oljepuls, för att minska underhållskostnader 4 LED lampor För att lysa upp använding och ge realtids feedack direkt på delarna Genom att erbjuda processkvalitet FLEXIBILITET Bli fri från kabelhantering Bli fri från reaktionsarmar Minska den totala ägarkostnaden Lätt avtryckare För att lysa upp applikation och ge feedback i realtid DRIFTTID Öka användarens drifttid Öka verktygets drifttid 2 Batteripositioner För bättre åtkomst och balans på verktyget 3

4 PRODUKTIVITET Genom att minska cykeltid Mutterdragare Placera bulten Hitta bulten Nedgängning Nå slutmomentet E-Pulse Battery Placera bulten Nedgängning Slutmoment Sparad tid! En hand tar bulten/ Den andra handen greppar verktygen / 30% mindre tid att hitta bulten med pistolverktyg Max. 2,350 rpm Pulsera till slutet Genom att förbättra kvaliteten på förbundet......för dåliga delar räknas inte! Klämkraft Normal Kort bult Lång bult Fjäderbricka bricka Ingen Snegängad Blindhål Sättningar { Vridmoment Vinkel Kompenserar för sättningar med varje puls Integrerad vinkelgivare för att upptäcka undermålig montering Genom att förbättra feedback i realtid Åtdragningsresultat på OLED-Skärmen Se OK/NOK status direkt på applikation med indikator-leds 4

5 FLEXIBILITET Patenterad motorkontrolls algoritm, användaren kan bokstavligen hålla verktyget med två fingrar......inget behov av reaktionsarm Vridmoment Max Mål Min Vinkel Pulströskel Vinkel-tröskel Max Mål Min Över puls-tröskeln byter verktyget automatisk till puls-läge Tid Inget behov av att fästa verktygen till en reaktionsarm Trådlös, fri från all kabelhantering......spara tid på ombalansering Slipp kabelhantering Spara tid på ombalansering tack vare enkel synkning DRIFTTID Öka användarens effektiva tid......med ergonomisk design balance design light weight ergonomics anti-slippery slim handle safety 2 battery positions low reaction effortless triger easy access Öka verktygets livscykel......med längre intervall mellan kalibrering och förebyggande underhåll Kalibrering Förebyggande underhåll 5

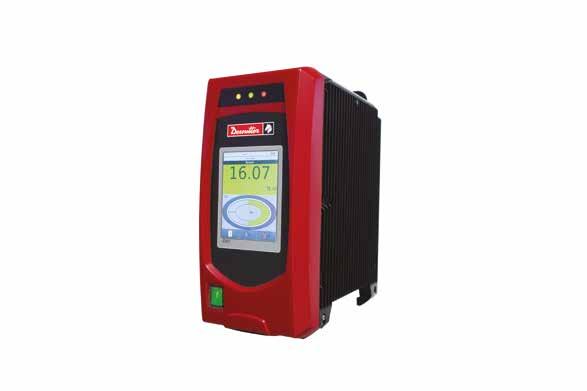

6 Controller - CVI3 Vision PIC REF MODELL ARTIKELNUMMER ELFÖRBRUKNING (STRÖMSTYRKA) HUVUDTILL- FÖRSEL DIMENSIONER BREDD HÖJD DJUP 115V 220V 50/60 Hz mm in. mm in. mm in. kg lb. A CVI3 Vision A 2A Singel-fas VIKT Sladdlösa kontrollers Elsladd Beställs med kontrollern Virtuell styrningshantering av Desoutter Åtkomstpunkt Optimerat fotavtryck - utan kabel - Full spårbarhet PLUG BESKRIVNING ARTIKELNUMMER A European B US NEMA C US NEMA D UK E Chinese A D B E C EPOD 2C EPOD 3C EPOD 4C MED 1 CVI3 VISION ANSLUT UPP TILL 4 TRÅDLÖSA ÅTDRAGNINGSENHETER upp till 2 trådlösa åtdragningsenheter Inställning med kabelverktyg: 1 kabelverktyg och upp till 2 batteriverktyg upp till 3 trådlösa åtdragningsenheter Inställning med kabelverktyg: 1 kabelverktyg och upp till 2 batteriverktyg upp till 4 trådlösa åtdragningsenheter LAGRING FEATURES CVI3 VISION Pset resultat (Vridmoment, vinkel,, datum, tid, pulsmätare, rapportering) Pset kurvor 20 Monteringsprocess 1000 Händelse logglagring (antal händelser) 500 GRUNDFUNKTIONER Nbr of Psets 250 Nbr of steps per Pset 10 Streckkodsinläsning (standard och 2D) AVANCERADE FUNKTIONER Kontroll och hantering av åtkomstnivåer med oändligt antal profiler ID inmatning för att välja monteringsprocess (upp till 4 olika identifierare) Antal monteringsprocesser 250 Avancerad Soft PLC ( som tillval med CVILOGIX) 1 Nätverks/Fältbuss åtkomstpunkt per grupp av upp till 4 kontrollers Inställning med kabelverktyg: 1 kabelverktyg och upp till 3batteriverktyg Tillbehör kan dedikeras till en virtuell åtdragningsenhet eller till hela den virtuella kontrollern ÅTDRAGNINGSSTRATEGIER Vridmomentskontroll + vinkelövervakning Vinkelkontroll + Vridmomentsövervakning Kan backa Pulsmätare på skärm samt lagring 6

7 Specifikation FRISTÅENDE VERSION WIFI-KOMMUNICERANDE VERSION Wifi kommunikation N/A 2.4GHz or 5 GHz Programmerbart verktyg Pset Antal steg i Pset 1 10 Monteringsprocess N/A 250 Resultat med CVI analyserare Åtdragningskurva N/A 20 Frånkopplat läge Som standard ARTIKELNUMMER MODELL UTGÅENDE TAPPUTGÅENDETYP VRIDMOMENT HÖGSTA ROTATIONSHASTIGHET BLRTA S Sq 3/ BLRTA Q Hex.1/ BLRTC S Sq 3/ BLRTC Q Hex.1/4 *Vikt utan batteri MIN MAX MIN MAX MED 18V BATTERI MED 36V BATTERI LÄNGD in. Nm Nm ft.lb ft.lb rpm rpm mm in. kg in. Genomgående hål Snabbytes chuck Genomgående hål Snabbytes chuck VIKT* Tillbehör TILLLBEHÖR SOM INGÅR ARTIKELNUMMER 1 Skyddande hölje , , 13 14, 15 VALBARA TILLBEHÖR ITEM PART NUMBER 2 Li-ion Batteri 18V 2.1 Ah Li-ion Batteri 18V 4.2 Ah Li-ion Batteri 36V 2.1 Ah Laddare 18 / 36V DTH90 verktygshölster Hylsanslutning Se tillbehörskatalog Rekommenderade vridmomentsmätare 8 Delta skiftnyckel 30-AV Delta skiftnyckel 150-AV Short DRT5 sq Delta 6D Delta 7D m (78.7 ) lång, transduktorkabel m (78.7 ) lång, spiral transduktorkabel m (196.8 ) lång, transduktorkabel Delta QC Avancerad 1 användare Delta QC Avancerad 5 användare DJS för ST 30 mjuk DJS för ST 30 hård

8 More Than Productivity Svenska Copyright Februari Fråga 1
