1 Prislista ovrigt sortiment, C Mobler for Vard och Omsorg, Input interior, Akustikmiljo KATALOG 2018 SEK AKUSTIKMILJÖ PRODUKTER

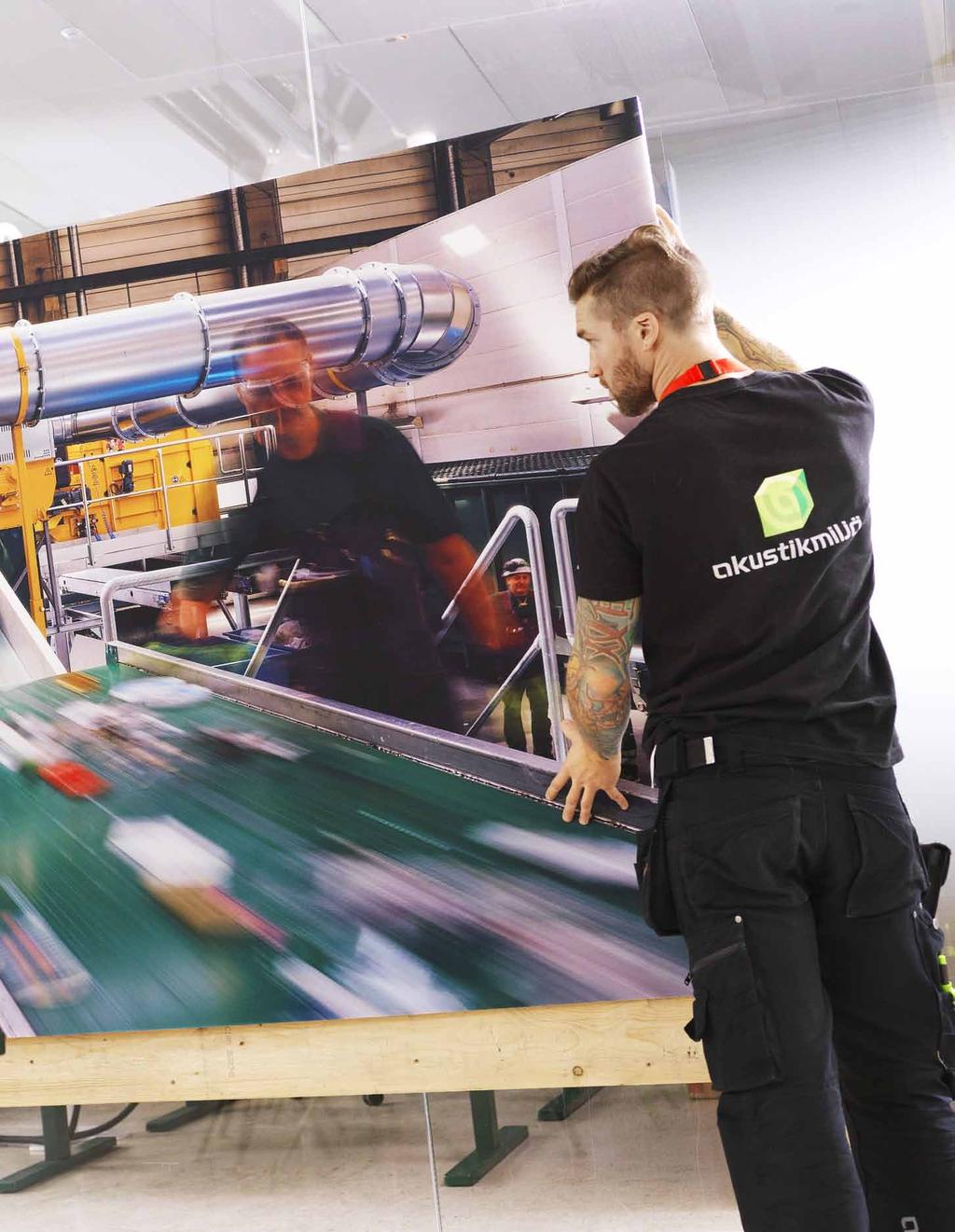

2 2 Akustikmiljö 2018 Akustikprodukter FRIHÄNGANDE PRODUKTER Omslagsbild: Akustikmiljös montörer på plats i Köpenhamn sätter upp PRINT på Amager Resource Center. DeTTA UPPSLAG: Birgitta Holmström på Abako Arkitektkontor diskuterar akustiklösningar på Scandinavium i Göteborg. I bakgrunden syns en av två 18 meter långa akustiska STORPRINT i arenans nya restaurang. VERTIKAL Akustisk lamellgardin s. 4 LOD Akustisk lamellstav s. 6 VÄGG- och TAKABSORBENTER SINGLE Tyginklädd ljudabsorbent s. 8 PRINT Ljudabsorberande tavla s. 10 3D Figurskuren ljudabsorbent s. 13 LÄTT Bygelabsorbent s. 14 Flera av våra produkter finns i SundaHus Miljödata, Acoustic Facts och pcon planner. ISO och ISO 9001 STARK Sportabsorbent s. 16 Akustikmiljö i Falkenberg AB Falkåsvägen 4, Box Falkenberg Tel info@akustikmiljo.se

3 Akustikmiljö Varför Akustikmiljö? Akustikmiljö tillverkar miljövänliga ljudabsorbenter för offentliga och privata rum. Våra produkter talar både till ögat och örat ett snyggare ljud helt enkelt. Med lång erfarenhet och personligt engagemang hjälper vi dig genom hela processen från ritbordet till produktion och montage. Helhetslösning inom akustik I år förstärker vi våra kringtjänster för att bistå inredare, arkitekter och byggindustri med Nordens bästa akustiklösningar. Låt oss ta en rådgivande roll inom akustik samt även utföra montage på plats. Då kan vi leverera mer komplexa och kundunika helhetslösningar. Nyheter: Gardiner och Storprint För att kunna leverera en helhetstjänst samverkar vi på Akustikmiljö med andra leverantörer. Vårt moderbolag Götessons kompletterar vår lösning med allt från akustikskärmar till kontorsväxter, men det kan också handla om andra leverantörer som behövs i ditt projekt. Nytt för i år är att vi även levererar gardiner. Så mycket mer I den här katalogen hittar du olika standardiserade produkter. Vissa går att använda som de är, men se dem som en utgångspunkt. Vi gör allt för att kunna leverera en lösning som passar ditt projekt. Utmana oss! Vi gör det omöjliga möjligt. EcoSUND är Akustikmiljös unika kärnmaterial för ljudabsorbenter som är bra för både arbetsmiljön och vår natur. EcoSUND är tillverkad av återvunnen PET. EcoSUND är godkänd i enlighet med Öco-Tex Standard 100. Inga emissioner EcoSUND är helt fri från lim/bindemedel och avger därför inga emissioner eller gaser. Inga farliga fibrer EcoSUND släpper inte ifrån sig fibrer som kliar eller irriterar och som kan ge upphov till allergier. Tål fukt EcoSUND är inte känslig för fukt och väta och kan därför varken ruttna eller mögla. Passar känsliga miljöer EcoSUND ljudabsorbenter är utmärkta alla miljöer där man vill främja hälsa så som sjukhus, skolor, kontor och offentlig miljö. instagram.com/akustikmiljo facebook.com/akustikmiljo

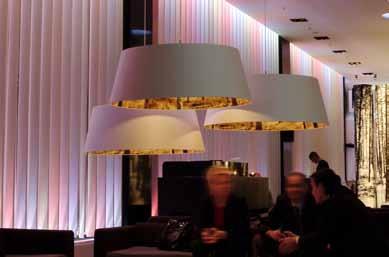

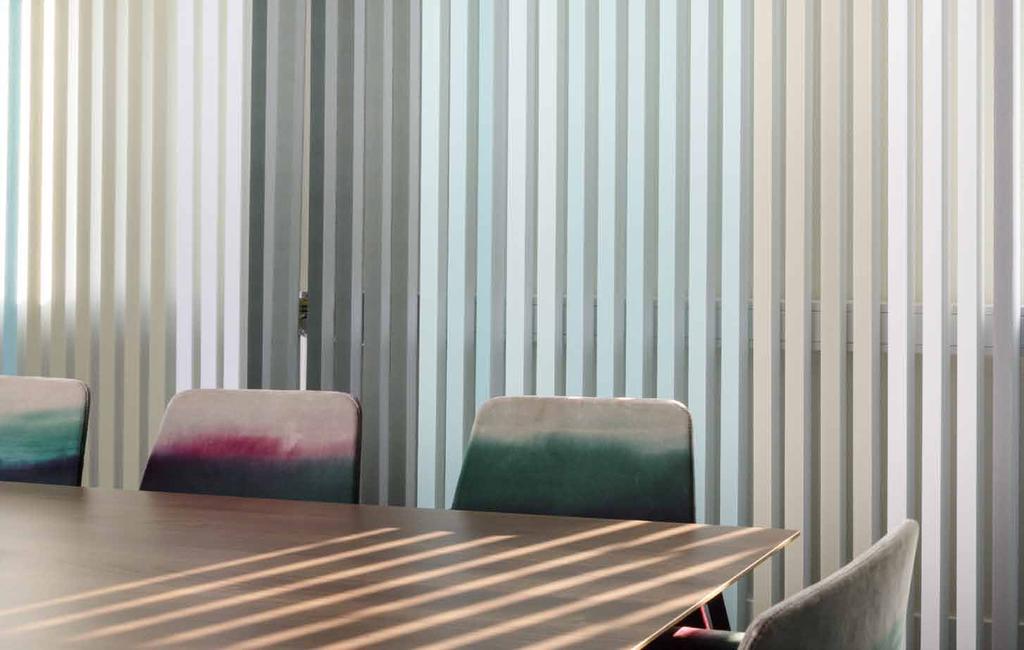

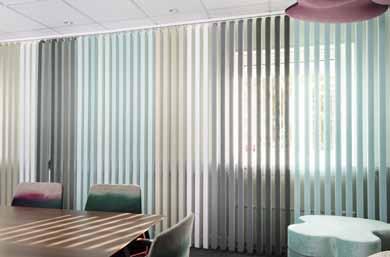

4 4 VERTIKAL Akustisk lamellgardin VERTIKAL lamellgardin av vit EcoSUND med en laminerad ljus textil. Absorbenten är belyst med skiftande kulörer för en böljande visuell effekt.

5 Akustikmiljö VERTIKAL Akustisk lamellgardin VERTIKAL används ofta vid glaspartier eller mot andra hårda ytor. Format och Material VERTIKAL tillverkas helt enligt kundens specifikationer och anpassas både efter skenans längd och lamellens höjd. De absorberande lamellerna är tillverkade av vårt unika kärnmaterial EcoSUND. Lamellbredden är som standard 127 mm. Maximal lamellhöjd är 4000 mm. Maximal skenlängd 4000 mm. Ytskikt VERTIKAL levereras med minst en sida av tyget Opaq/Opaq Colour. Tyget är valt för dess förmåga att släppa igenom ljudet till ljudabsorbenten av EcoSUND för maximal ljudabsorption. Baksidan kan vara en olaminerad värmd yta med en slät finish av grundmaterialet. Kärnmaterial EcoSUND Välj färg på kärnmaterialet av EcoSUND som är synligt från sidan. Tänk på att svart kärnmaterial påverkar utseendet på en ljus textil. Vit 01 Svart 02 Grå 03 Textilier Se sid 30 för färgval på samtliga textilier. Opaq Opaq Colour Övrigt FöreskrivninG Akustikmiljö VERTIKAL rengöring Rengör med torrborstning eller dammsugning. Vid svår smuts rengör med kallt vatten, trasa samt skonsamt disk-, tvätt- eller rengöringsmedel. BranD VERTIKAL är av SP testad som svårantändlig enligt B-s1,d0. MonterinG Lamellerna monteras i medföljande skena som fästes i tak eller på vägg med valda fästen. I botten monteras en kedja mellan lamellernas bottenvikter. Akustiska egenskaper Vinkel Ytskikt Konstr. höjd αw 90 o Standard ,00 0,15 0,30 0,50 0,70 0,90 1,0 0,55 45 o Standard ,05 0,15 0,40 0,70 0,85 0,95 1,0 0,70 stängd Standard ,00 0,25 0,60 0,95 0,90 1,0 1,0 0,90 Priser per löpmeter skena Så här beställer du: 1. Ange skenans längd i mm 2. Välj parkering höger/ vänster eller mittdelning 3. Välj placering utav snören höger/vänster samt ange snörlängd i millimeter 4. Välj typ av fästen (standard, T-24, distans eller vägg) 5. Ange totalhöjd för konstruktion i mm (överkant skena till underkant lamell) 6. Välj färg på kärnmaterial 7. Välj tyg framsida 8. Välj ev. tyg eller värmd yta baksida. För andra mått eller frågor, kontakta oss. YTsKIKT Opaq Lamellhöjd Art nr Laminerad 1sida Laminerad 2sidor mm A kr 5886 kr mm A kr 6263 kr mm A kr 6639 kr mm A kr 7016 kr mm A kr 8647 kr mm A kr 9274 kr mm A offert offert YTsKIKT Opaq colour Lamellhöjd Art nr Laminerad 1sida Laminerad 2sidor mm A kr 6137 kr mm A kr 6639 kr mm A kr 7141 kr mm A kr 7633 kr mm A kr 9399 kr mm A kr kr mm A offert offert YTsKIKT Opaq + Opaq colour Lamellhöjd Art nr Laminerad 2sidor mm A kr mm A kr mm A kr mm A kr mm A kr mm A kr mm A offert TILLBEHÖR Mittdelning 510 kr Kompletterande fäste för T-24 bärverk (R03914) 40 kr Distans till väggfäste (per 100mm) 153 kr Väggfäste 51 kr Takfäste standard ingår

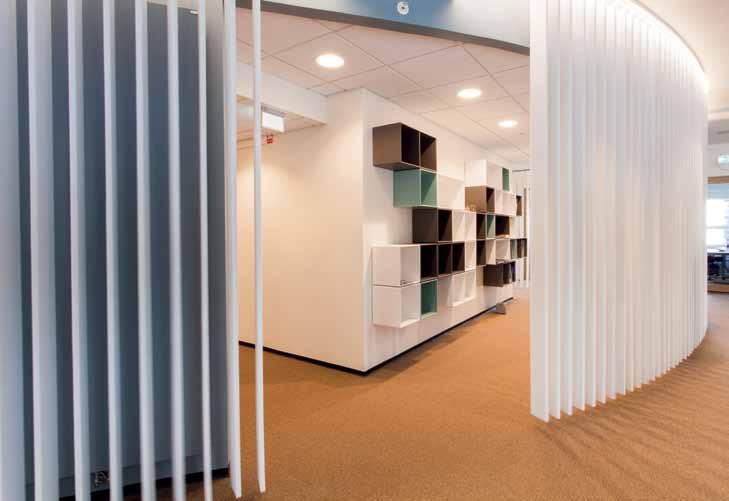

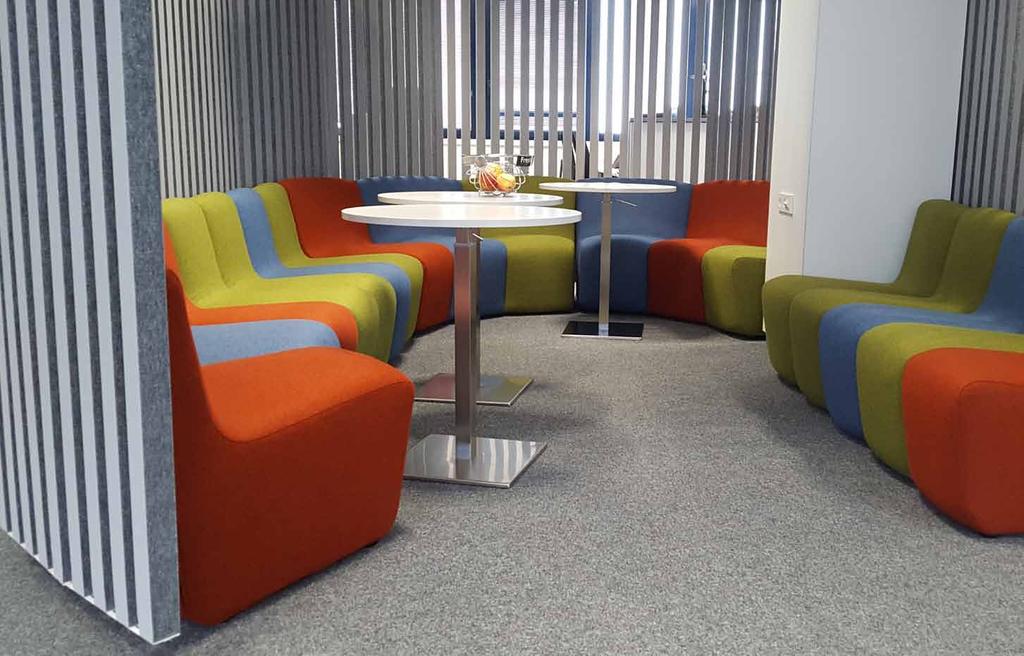

6 6 LOD Akustisk lamellstav LOD Akustisk lamellstav. Överst mot fönsterparti med olika kulörer av Opaq Colour. Under: LOD kan även användas som avdelare i rum genom en central placering mellan tex skrivbord.

7 Akustikmiljö LOD Akustisk lamellstav LOD förbättrar akustiken samtidigt som man får en praktisk avskärmning med bibehållen öppenhet. Format och Material LOD tillverkas enligt kundens specifikationer och anpassas både efter skenans längd och stavarnas höjd. Stavarna är tillverkade av vårt unika kärnmaterial Eco- SUND och lamineras med textil på båda sidor. Lodstavens format är 50x50 mm och distans mellan dem är 40 mm. Stavarna sitter ihop i grupper om fem med en stabiliserande plåt. Skenans BXH är 45X25 mm. Maximal skenlängd 4000 mm. Ytskikt LOD levereras som standard med Opaq/Opaq Colour. Ytskikten är valda för dess förmåga att släppa igenom ljudet till ljudabsorbenten av EcoSUND för att uppnå maximal ljudabsorption. Opaq fransar sig inte i den avskurna kanten. Observera att priser gäller för en färg per skena. Offert för fler färger. Kärnmaterial EcoSUND Välj färg på kärnmaterialet av EcoSUND som är synligt från sidan. Tänk på att svart kärnmaterial påverkar utseendet på en ljus textil. Vit 01 Svart 02 Grå 03 Textilier Se sid 30 för färgval på samtliga textilier. Priser Vid beställning: 1. Ange skenans längd i mm 2. Välj typ av fästen (standard, T-24, distans eller vägg) 3. Ange totalhöjd för konstruktion i mm (överkant skena till underkant lamell) 4. Välj färg på kärnmaterial 5. Välj tyg framsida 6. välj tyg baksida. Ytskikt Opaq på 2 SIDOR Lamellhöjd Art nr Pris/lpm skena mm A kr mm A kr mm A kr mm A kr mm A kr Opaq Övrigt Opaq Colour Ytskikt: Opaq COLOur på 2 SIDOR Lamellhöjd Art nr Pris/lpm skena mm A kr mm A kr mm A kr mm A kr mm A kr FöreskrivninG Akustikmiljö LOD rengöring Rengör med torrborstning eller dammsugning. Vid svår smuts rengör med kallt vatten, trasa samt skonsamt disk-, tvätt- eller rengöringsmedel. BranD LOD är av SP testad som svårantändlig enligt B-s1,d0. MonterinG Skenan monteras i taket eller på väggen med de valda fästena. Stavarna hängs sedan i de befintliga galgarna i skenans underkant. Fäst den stabiliserande och grupperande plåten i stavarnas underkant. Ytskikt. Opaq sida 1 + Opaq COLour sida 2 Lamellhöjd Art nr Pris/lpm skena mm A kr mm A kr mm A kr mm A kr mm A kr TILLBEHÖR Kompletterande fäste för T-24 bärverk (R03914) 40 kr Distans till väggfäste (per 100mm) 153 kr Väggfäste 51 kr Takfäste standard ingår Akustiska egenskaper Freqvens Hz αw Absorptionsfaktor 0,00 0,10 0,30 0,65 0,60 0,80 0,85 0,60

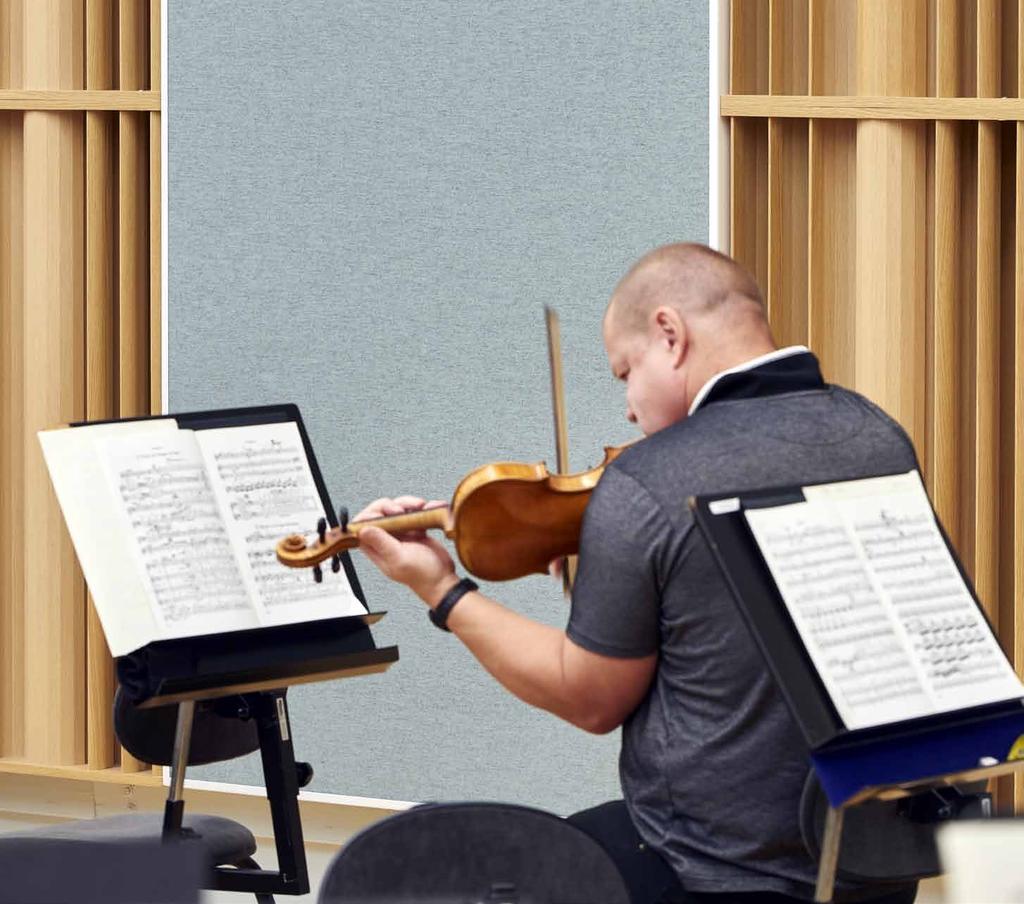

8 8 Akustikmiljö 2018 SINGLE Tyginklädd ljudabsorbent SINGLE förbättrar akustiken samtidigt som man får en vacker textil yta. Format och Material SINGLE tillverkas i sex standardformat från 600x600 mm till 1200x2400 mm. Ni kan också välja ett eget mått. Alla absorbenter är 50 mm tjocka för god ljudabsorption. SINGLE tillverkas av vårt unika kärnmaterial EcoSUND. Ytskikt SINGLE levereras med någon av våra standardtextilier eller med ert val av tyg från en annan leverantör. Våra standardtextilier är valt för dess goda egenskaper att släppa igenom ljud till ljudabsorbenten för att uppnå maximal ljudabsorption. SINGLE i Göteborgsoperans lokaler. Här med vitlackerad metallram i stort format.

9 Akustikmiljö Kärnmaterial EcoSUND Välj färg på kärnmaterialet vid val av absorbent med rak avskuren kant där kärnmaterialt EcoSUND är synligt från sidan. Tänk på att svart kärnmaterial påverkar utseendet på en ljus textil. Övrigt FöreskrivninG Akustikmiljö SINGLE rengöring Rengör med torrborstning eller dammsugning. Vid svår smuts rengör med kallt Vit 01 Svart 02 Grå 03 vatten, trasa samt skonsamt disk-, tvätt- eller rengöringsmedel. BranD Med Akustikmiljös standardytskikt uppfyller SINGLE ytskikt B-s1,d0. Ramar MonterinG SINGLE monteras enkelt genom att hängas upp på 2 eller 4 stycken skruvar i de förstansade nyckelhålen på baksidan av ramen, alternativt med montagelist för dikt montage eller med montagelist som ger 50 mm luftspalt. Med rak avskuren kant kommer den med baksida av velour för enkelt montage. Kant A (utan ram) Lackerad ram Annan färg (offert) Metallram Vit NCS 0500 Metallram Svart RAL 9005 Dold metallram Akustiska egenskaper Produkt Ytskikt Konstr. höjd αw SINGLE Trevira 50 0,05 0,30 0,60 0,95 1,0 0,95 0,85 0,90 50 mm Trevira 100 0,10 0,35 0,75 1,0 1,0 0,90 0,90 0,95 Rak avskuren kant (utan ram) Textilier Se sid 30 för färgval på samtliga textilier. Akustikduk Hush Karat Blazer Lite Priser Vid beställning: 1. Välj format 2. Välj tyg Exempel på artikelnummer: A är en 593x593x50 mm SINGLE med Kant A för bärverk klädd med tyg (röd Hush). Typ: Kant A (för bärverk) Format Art nr Akustikduk Hush Karat/ Blazer Lite 593x593x50 mm A kr 1378 kr 1558 kr 1193x593x50 mm A kr 1504 kr 1684 kr 1193x893x50 mm A kr 1672 kr 1920 kr 1193x1193x50 mm A kr 1826 kr 2141 kr 1593x1193x50 mm A kr 2253 kr 2658 kr 2393x1193x50 mm A kr 2662 kr 3247 kr Vid beställning: 1. Välj format 2. Välj tyg 3. Välj längd på ev montagelist (se sid 39) Exempel på artikelnummer: A är en 600x600x50 mm SINGLE med tygomvik på dold metallram klädd med tyg (röd Hush). Typ: Tygomvik med dold METALLRAM Format Art nr Akustikduk Hush Karat/ Blazer Lite 600x600x50 mm A kr 3202 kr 1200x600x50 mm A kr 3480 kr 1200x900x50 mm A kr 3916 kr 1200x1200x50 mm A kr 4322 kr 1600x1200x50 mm A kr 5349 kr 2400x1200x50 mm A kr 6425 kr Vid beställning: 1. Välj format 2. Välj färg på ram 3. Välj tyg 4. Välj längd på ev montagelist (se sid 39) Exempel på artikelnummer: A är en 600x600x50 mm SINGLE med lackerad svart ram klädd med tyg (röd Hush). Typ: Lackerad ram, vit/svart Format Art nr Akustikduk Hush Karat/ Blazer Lite 600x600x50 mm A kr 2056 kr 2236 kr 1200x600x50 mm A kr 2245 kr 2425 kr 1200x900x50 mm A kr 2495 kr 2743 kr 1200x1200x50 mm A kr 2726 kr 3041 kr 1600x1200x50 mm A kr 3363 kr 3768 kr 2400x1200x50 mm A kr 3973 kr 4558 kr Vid beställning: 1. Välj format 2. Välj färg på kärnmaterial 3. Välj tyg Exempel på artikelnummer: A är en 600x600x50 mm SINGLE med rak avskuren kant i svart kärnmaterial klädd med tyg (röd Hush). Typ: Rak avskuren kant (kärnmaterial synligt) Format Art nr Akustikduk Hush Karat/ Blazer Lite 600x600x50 mm A kr 1460 kr x600x50 mm A kr 1594 kr x900x50 mm A kr 1771 kr x1200x50 mm A kr 1935 kr x1200x50 mm A kr 2388 kr -

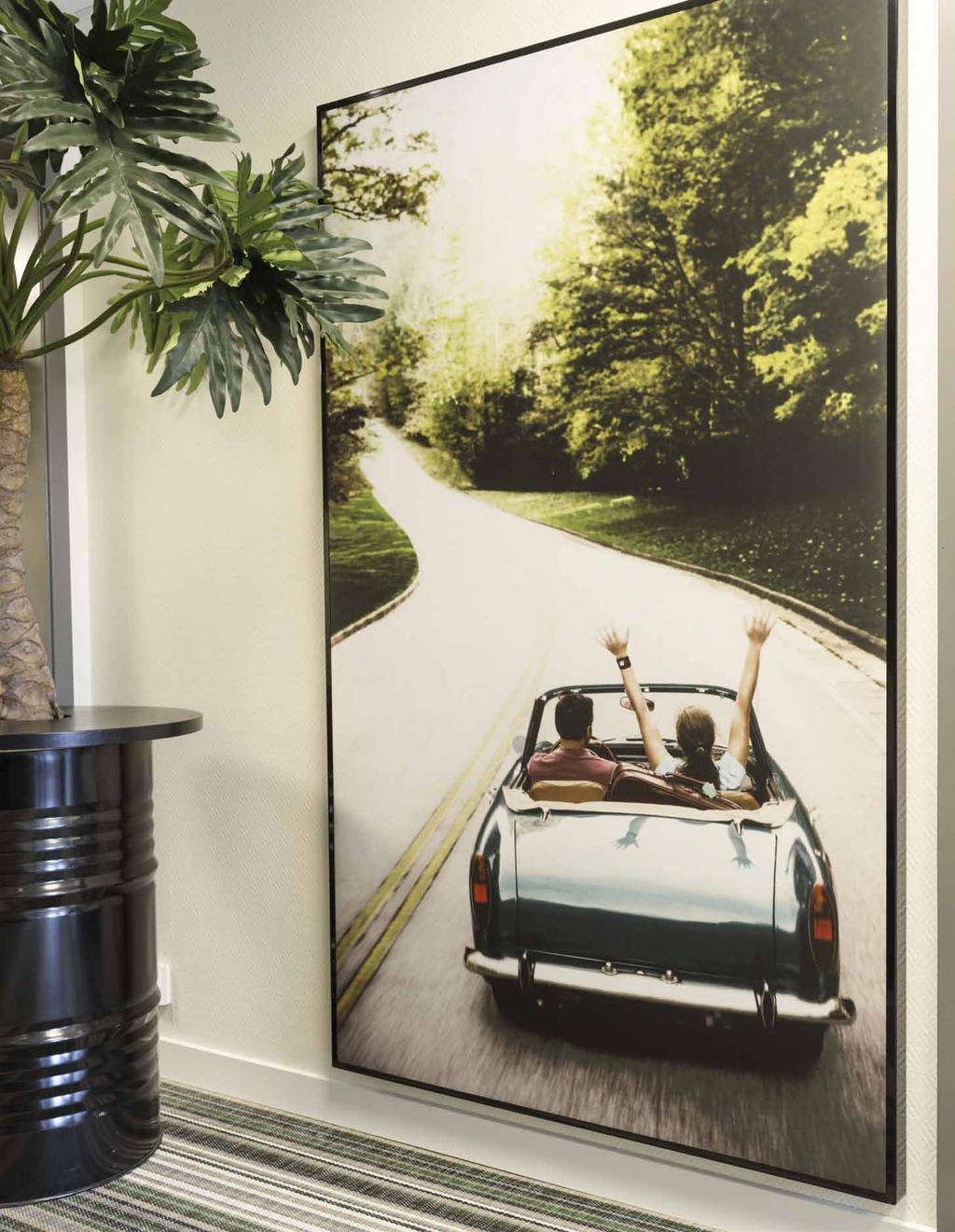

10 10 PRINT Ljudabsorberande tavla PRINT, här i 2400x1200 mm med svart lackerad ram.

11 Akustikmiljö PRINT Ljudabsorberande tavlav Inred med tavlor av hög kvalitet. Använd egna foton och illustrationer eller välj något från vår bildbank. Format och Material PRINT tillverkas i sex standardformat men man kan även välja ett eget format. Alla absorbenter är 50 mm tjocka för god ljudabsorption. PRINTs kärnmaterial består av EcoSUND. Priser Vid beställning: 1. Välj format 2. Välj färg på ram 3. Välj bild 4. Välj längd på ev montagelist (se sid 39) Exempel på artikelnummer: A är en 600x600x50 mm PRINT med lackerad svart ram med valfri bild (foto/illustration). Typ: Lackerad ram, vit/svart Ytskikt PRINT levereras med fotomotiv tryckt på en akustikväv av brandklassad Trevira CS. Trycktekniken klarar ända upp till 700 dpi. Vi rekommenderar ett minimum om 100 dpi i upplösning på originalbild från er (i skala 1:1). Kärnmaterial EcoSUND Välj färg på kärnmaterialet av EcoSUND som är synligt från sidan vid rak avskuren kant. Tänk på att svart kärnmaterial påverkar utseendet på ljusa bilder. Format Art nr Pris 600x600x50 mm A kr 1200x600x50 mm A kr 1200x900x50 mm A kr 1200x1200x50 mm A kr 1600x1200x50 mm A kr 2400x1200x50 mm A kr Vid beställning: 1. Välj format 2. Välj bild 3. Välj längd på ev montagelist (se sid 39) Exempel på artikelnummer: A är en 600x600x50 mm PRINT med tygomvik och dold ram med valfri bild (foto/illustration). Typ: Tygomvik med dold METALLRAM Format Art nr Pris Vit 01 Ram Svart 02 Grå x600x50 mm A kr 1200x600x50 mm A kr 1200x900x50 mm A kr 1200x1200x50 mm A kr 1600x1200x50 mm A kr 2400x1200x50 mm A kr Vid beställning: 1. Välj format 2. Välj färg på kärnmaterial av EcoSUND 3. Välj bild Exempel på artikelnummer: A är en 600x600x50 Lackerad ram Annan färg (offert) Metallram Vit NCS Metallram Svart RAL Dold metallram Rak avskuren kant (utan ram) mm PRINT med rak avskuren kant av svart kärnmaterial med valfri bild (foto/ illustration). Typ: Rak avskuren kant (kärnmaterial synligt) Bilder Välj bland våra bilder (se PRINT på vår webbplats) eller ett eget foto för att göra din PRINT än mer personlig. Du kan också köpa en bild på tex istock. I samarbete med Götessons lanserade vi Nordic Art Signature Series med utvalda konstnärer. Verken levereras tryckta på våra ljudabsorberande tavlor. Läs mer på vår webbsida. Format Art nr Pris 600x600x50 mm A kr 1200x600x50 mm A kr 1200x900x50 mm A kr 1200x1200x50 mm A kr FöreskrivninG Akustikmiljö PRINT rengöring Rengör med torrborstning eller dammsugning. Vid svår smuts rengör med kallt vatten, trasa samt skonsamt disk-, tvätt- eller rengöringsmedel. BranD Med Akustikmiljös standardytskikt uppfyller PRINT B-s1,d0. MonterinG PRINT monteras enkelt genom att hängas upp på 2 eller 4 stycken skruvar i de förstansade nyckelhålen på baksidan av ramen, alternativt med montagelist för dikt montage eller med montagelist som ger 50 mm luftspalt. Med rak avskuren kant kommer den med baksida av velour och kardborre för enkelt montage. Akustiska egenskaper Produkt Ytskikt Konstr. höjd αw Print Trevira 50 0,05 0,30 0,60 0,95 1,0 0,95 0,85 0,90 50 mm Trevira 100 0,10 0,35 0,75 1,0 1,0 0,90 0,90 0,95

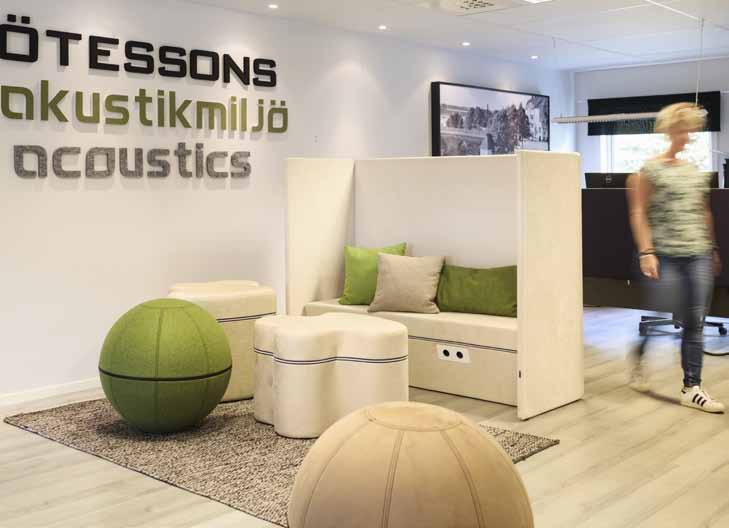

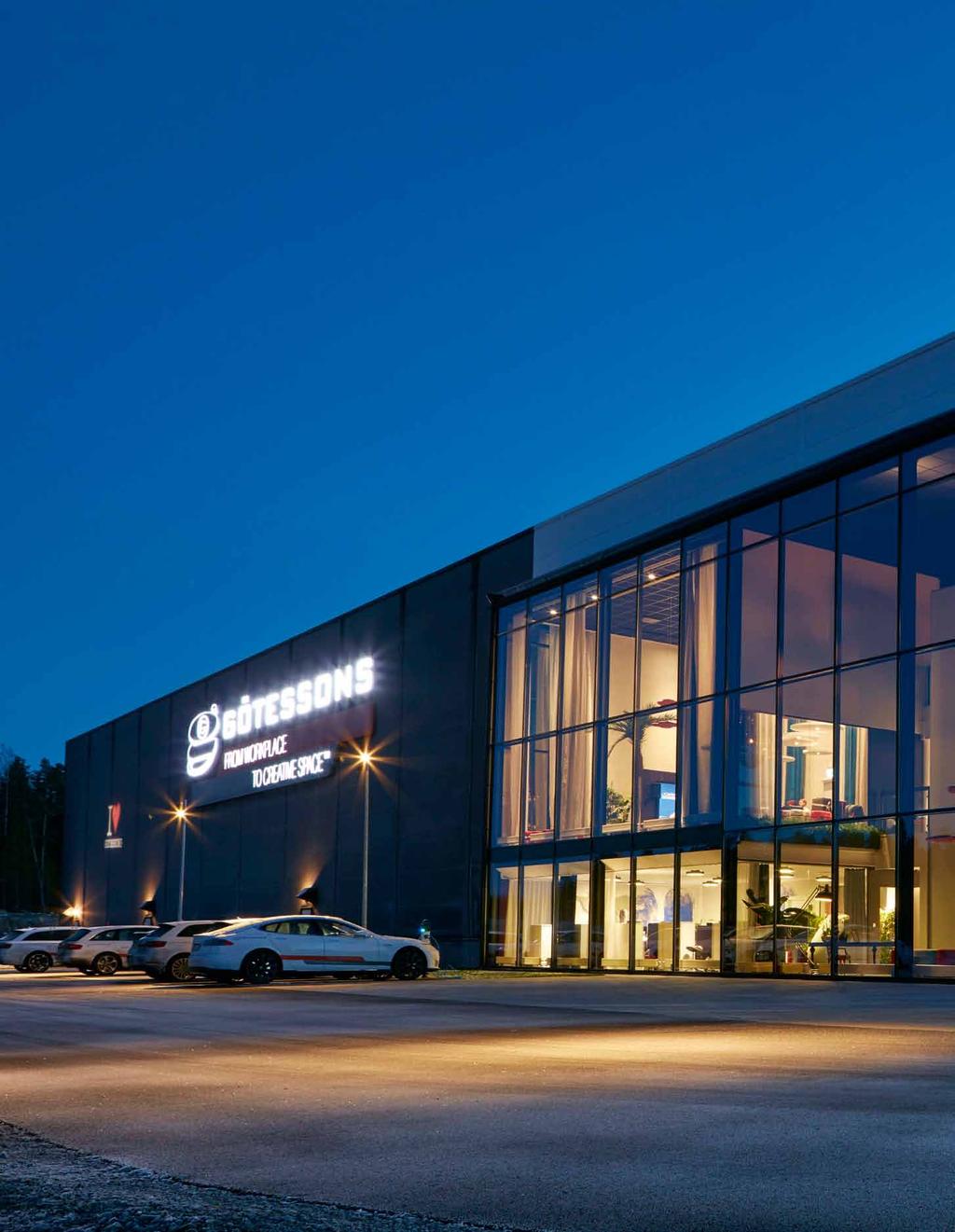

12 12 WE WORK TOGETHER För att kunna leverera en helhetstjänst inom Akustik samverkar Akustikmiljö och vårt moderbolag Götessons på många plan. Vi är representerade med kontor och showroom på fyra olika ställen i Sverige: Falkenberg, Stockholm, Malmö och på bilden Ulricehamn. Tillsammans levererar vi kompletta akustiklösningar för alla rum. Nytt för i år är att vi även levererar gardiner som ett komplement för den totala rumsakustiken.

13 Akustikmiljö FöreskrivninG Akustikmiljö 3D rengöring Rengör med torrborstning eller dammsugning. Vid svår smuts rengör med kallt vatten, trasa samt skonsamt disk-, tvätt- eller rengöringsmedel. BranD 3D är av SP testad som svårantändlig enligt B-s1,d0. MonterinG 3D monteras beroende på användningsområde i tak eller på vägg. Det finns ett flertal olika metoder för upphängning. Akustiska egenskaper Freqvens Hz αw Absorptionsfaktor 50 mm mot vägg 0,05 0,30 0,60 0,95 1,0 0,95 0,85 0,90 Absorptionsfaktor 50 mm frihängande 0,15 0,35 0,40 0,45 0,65 0,65 0,65 0,55 Tekla, VD på ami n Sportswear visar logotyp i EcoSUND RAW edition. 3D Figurskuren ljudabsorbent 3D är ett bra alternativ när du vill skapa ett unikt uttryck med egen form. Format och Material 3D tillverkas efter ditt önskemål. Text/grafik levereras som en måttangiven fil från Adobe Illustrator eller Cad-fil i format DWG eller DXF i 2D. Materialet är vårt unika kärnmaterial EcoSUND. Ytskikt 3D levereras med olaminerad värmd slät yta av kärnmaterialet EcoSUND (vit, svart eller grå RAW edition), eller med ytskikt i Akustikduk eller textil för ett mer ombonat intryck. Kärnmaterial EcoSUND Välj färg på kärnmaterialet vid val av RAW edition. Tänk på att svart kärnmaterial påverkar utseendet på en ljus textil. Vit Svart Grå Textilier Se sid 30 för färgval på samtliga textilier. Priser Vid beställning: Formatet räknas efter din figurs ytterformat +100 mm runt om. Din figur lamineras på baksidan med velour som sedan fästs på den kardborre du monterar på väggen för ett snyggt, dolt och enkelt montage. Leverera din figur/bild i Ilustratorformat eller 2D CAD typ DXF eller DWG. Om ni lämnar dem som en bild, pdf eller ej CAD-kompatibelt filformat tillkommer 600 kr för uppritningsarbete. Minsta debitering är 1 kvm. 3D, rak avskuren kant Format Art nr RAW edition Akustikduk Hush Ert format A kr 2071 kr 2489 kr Pris per kvadratmeter Akustikduk Hush

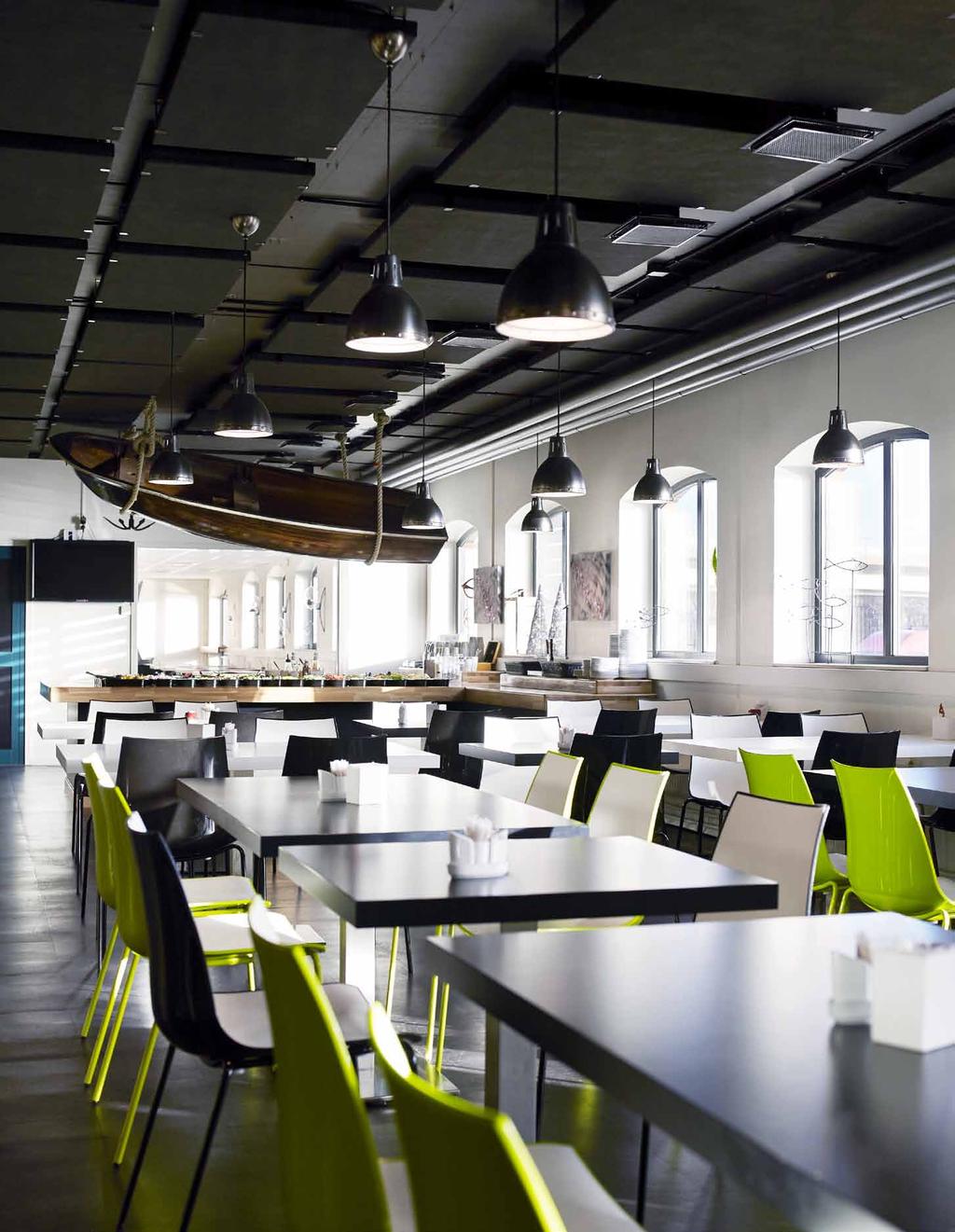

14 14 LÄTT Bygelabsorbent LÄTT är en omtyckt produkt i restauranger som ofta har innertak fyllt av ventilationsrör och andra installationer. Med LÄTT kan dessa lämnas orörda. LÄTT, här i svart akustikduk monterad med luftspalt.

15 Akustikmiljö LÄTT Bygelabsorbent LÄTT förbättrar akustiken i lokaler utan att behöva ändra befintliga el- och vvs-installationer. Format och Material LÄTT tillverkas i två standardformat. Absorbenterna är 50 mm tjocka för god ljudabsorption. Kärnmaterialet är av stenull och helt inklädd i akustikduk för att eliminera fibernedfall. Lätt bygelabsorbent fördelas enkelt över takets yta utan att störa övrig installation som belysning och ventilation. Ytskikt LÄTT levereras helt inklädd med svart eller vit Akustikduk. Byglarna finns i två modeller, utan luftspalt som håller absorbenten dikt mot taket, eller med luftspalt som lämnar 50 mm luft mellan absorbenten och taket. Akustikduk Priser Vid beställning: 1. Välj format 2. Välj färg på akustikduk 3. Välj typ av bygel. Exempel på artikelnummer: A är en 1200x600x50 mm LÄTT med vit akustikduk samt med en 600 mm vit bygel för diktmontage. Vit Svart ytskikt AKUSTIKDUK Format Art nr Diktmonterat Luftspalt Byglar 1200x600x50 mm vit A kr 458 kr 1200x900x50 mm vit A kr 663 kr 1200x600x50 mm svart A kr 481 kr 1200x900x50 mm svart A kr 696 kr Beställs i hela kartonger om 7 st. Kostnad vid bruten förpackning 500kr. Dikt bygel vit Luftspalt bygel vit, Dikt bygel svart Luftspalt bygel svart TILLBEHÖR Bygel Benämning Pris Bygel dikt 600 mm vit 301 ingår Bygel dikt 900 mm vit 303 ingår Bygel dikt 600 mm svart 311 ingår Bygel dikt 900 mm svart 313 ingår Bygel luftspalt 600 mm vit 302 ingår Bygel luftspalt 900 mm vit 305 ingår Bygel luftspalt 600 mm svart 312 ingår Bygel luftspalt 900 mm svart 315 ingår Övrigt FöreskrivninG Akustikmiljö LÄTT rengöring Rengör med torrborstning eller dammsugning. Vid svår smuts rengör med kallt vatten, trasa samt skonsamt disk-, tvätt- eller rengöringsmedel. BranD Med Akustikmiljös standardytskikt uppfyller LÄTT ytskikt B-s1,d0. MonterinG LÄTT monteras enkelt i sina två medföljande lackerade byglar med förstansade skruvhål. LÄTT finns med låg och hög bygel för dikt montage eller med 50 mm luftspalt bakom absorbenten. AkustiskA EGENSKAPER Produkt Ytskikt Konstr. höjd αw LÄTT DUK 50 mm 0,00 0,25 0,75 1,0 1,0 1,0 0,95 1,0 50 mm DUK 100 0,05 0,35 0,90 1,0 1,0 1,0 1,0 1,0

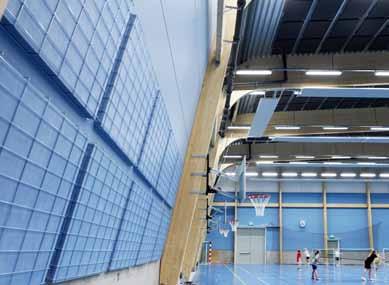

16 16 STARK Sportabsorbent STARK här monterad på vägg i Täby Racketcenter.

17 Akustikmiljö STARK Sportabsorbent STARK förbättrar ljudabsorptionen och har ett stryktåligt trådgaller som skyddar mot bollträffar. Används främst i idrottshallar samt i lokaler med låg takhöjd med risk för åverkan. Format och Material STARK tillverkas i ett standardformat med olika trådgaller för tak- eller väggmontage. Absorbenten är 50 mm tjock för god ljudabsorption och är tillverkat av vårt unika kärnmaterial EcoSUND alternativt traditionell stenull helt inklädd i akustikduk. Ytskikt Levereras som standard med blankförzinkat trådgaller och ytskikt av akustikduk av tålig polyesternonvowen. Trådgaller STARK har två varianter av trådgaller som är anpassade för montage på vägg eller i tak. Väggvarianten håller absorbenten dikt mot väggen medan takgallret lämnar 50 mm luftspalt mot taket för bättre lågfrekvensabsorption. Ingående detaljer Till STARK som monteras i taket ingår 2 krokar per absorbent för infästning. STARK som monteras på vägg har förstansade hål som man skruvar fast trådgallret med. Akustikduk Vit Svart Övrigt FöreskrivninG STARK tak/vägg rengöring Rengör med torrborstning eller dammsugning. Vid svår smuts rengör med kallt vatten, trasa samt skonsamt disk-, tvätt- eller rengöringsmedel. Priser Vid beställning: 1. Välj typ av kärnmaterial (EcoSUND /Stenull) 2. Välj färg på akustikduk 3. Välj tak eller vägg. Exempel på artikelnummer: A är en 1200x900x50 mm STARK väggabsorbent med stenullskärna med vit akustikduk. ECOSUND, rak avskuren kant med AKUSTIKDUK Format Art nr Akustikduk 1200x900x50 mm Vägg A kr 1200x900x50 mm Tak A kr STENULL inklädd med AKUSTIKDUK Format Art nr Akustikduk 1200x900x50 mm Vägg A kr 1200x900x50 mm Tak A kr BranD Med Akustikmiljös standardytskikt uppfyller STARK ytskikt B-s1,d0. MonterinG STARK kan monteras såväl på vägg som i tak. Ljudabsorbenten monteras i tak med fyra krokar i vilka trådkorgen låses fast. Kroken böjs in över tråden för fastmontering av trådkorgen. Vid montage på vägg finns fästen i trådgallrets hörn med förstansade hål för enkelt montage med skruv. AkustiskA EGENSKAPER Produkt Ytskikt Konstr. höjd αw EcoSUND DUK 50 mm 0,05 0,25 0,60 0,85 0,95 0,95 0,90 0,85 50 mm DUK 100 0,05 0,30 0,70 1,0 1,0 0,95 0,95 0,95 Stenull DUK 50 0,00 0,25 0,75 1,0 1,0 1,0 0,95 1,0 50 mm DUK 100 0,05 0,35 0,90 1,0 1,0 1,0 1,0 1,0

18 18 Akustikmiljö 2018 Vi gör det omöjliga möjligt På Akustikmiljö sätter vi en ära i att hjälpa arkitekter, inredare och byggare i projekt där standardlösningar. Vi arbetar vi oss fram tillsammans, från ax till limpa, till en unik lösning. Akustik Tidningen Akustik För att se fler exempel på specialprojekt, se vår tidskrift Akustik. Kontakta oss för en prenumeration eller läs på vår webbplats. Gökhan Tanatar är en dansk-turkisk konstnär som ingår i Akustikmiljös Nordic Art Signature Series tavlor med inbyggda ljudabsorbenter. I Benny Anderssons studio ville man behålla den rustika känslan. Akustikmiljö levererade absorbenter som smälter in i 1700-talsmiljön. På Friends Arena bidrog Akustikmiljö till en bättre upplevelse för kioskområdet. Detta med specialbeställda absorbenter i arenans gula färgschema. I riksdagshuset medverkade Akustikmiljö till bättre miljö i ett samarbete med Riksantikvarieämbetet. Varsamma ingrepp i exakt rätt NCS-kulör var ledord. På ARC i Köpenhamn förbättrades akustiken i alla mötesrum. En utmaning då rummen utgörs av fyra väggar i glas.

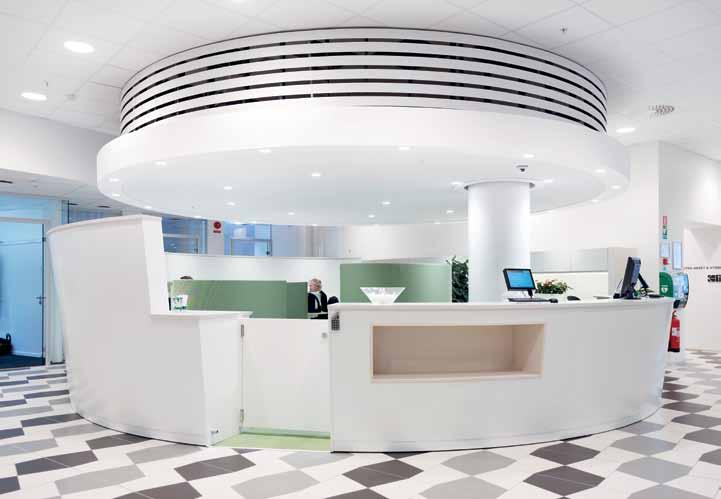

19 19 En lugn oas i receptionen skapades genom det runda innertaket i specialmått samt ljudabsorbenter inbyggda i den yttre cirkeln. Akustikmiljö hjälpte den norska arkitektbyrån Snøhetta i ett mycket speciellt projekt med sk plushus huset ska alstra energi under hela sin livscykel. På Scandinavium har Akustikmiljö arbetat med Abako Arkitektkontor. Akustiklösningen omfattade bl a två 18 meter långa printtavlor i arenans restaurang. Innertak behöver inte vara tråkiga. Restaurang KØD i Köpenhamn hade önskemål om ett klassiskt innertak för att passa övrig inredning. Se mer i våra showrooms Akustikmiljö har tagit fram en akustisk helhetslösning för aim n Sportswear med gardiner och olika sorters ljudabsorbenter. Välkommen till oss på Akustikmiljö i Falkenberg eller till något av våra showrooms i Stockholm, Malmö eller Ulricehamn.

20 20 Akustikmiljö 2018 Textilier OPAQ: ljudabsorbent OPAQ colour: ljudabsorbent Fler färger av Opaq/Opaq Colour mot offert KARAT: ljudabsorbent Fler färger av Karat kan fås mot offert HUSH: ljudabsorbent Fler färger av Hush kan fås mot offert BLAZER LITE: ljudabsorbent och Gardin/textilier Fler färger av Blazer Lite kan fås mot offert. Retreat LTH Hush LTH Pillow LTH Daydream LTH Tender LTH Happy LTH Buddha LTH True LTH Harmony LTH Solace LTH Blazer quilt: Gardin/textilier Fler färger av Blazer Quilt finns. Finett/Dawn Dimout: Gardin/textilier Fler färger finns. Silverdale QZH28 Silcoates QZH30 St Andrews QZH86 Plymouth QZH1R Trance 15 liquorice Reverie 38 storm Maris Delilight: Gardin/textilier Fler färger finns Luma: Gardin/textilier Fler färger finns Morris: Gardin/textilier Fler färger finns. 03 Marzipan 06 Brownie 12 Gargoyle 15 Berry 18 honey 20 Marine

21 Akustikmiljö Tillbehör montering Montagelist DIKT Rambredd Art nr Pris 600 mm R03101 Ingår 900 mm R03102 Ingår 1200 mm R03103 Ingår 1600 mm R03104 Ingår 2400 mm R03105 Ingår Montagelist 50 mm LUFTSPALT Rambredd Art nr Pris per par 600 mm R mm R mm R mm R mm R03115 Så arbetar vi Vi samarbetar med arkitekter, inredare, fastighetsförvaltare och akustiker för att skapa vackra miljöer som är tilltalande både visuellt och akustiskt, ett snyggare ljud helt enkelt. Med lång erfarenhet och personligt engagemang kan vi hjälpa dig med en helhetslösning från planering vid ritbordet till produktion av ljudabsorbenter samt slutligen med montage i lokalerna. Rådgivning och planering Produktion av absorbenter Montage hos kund PRISVILLKOR BetalninG Våra priser gäller vid leverans enligt avtal. I alla övriga fall tillämpas offert, som är giltig i 30 dagar om inget annat anges. Samtliga priser är exkl moms och frakt. OFFERT Offert gäller såvida inget annat anges, 30 dagar. Beställning/ORDER Alla beställningar läggs till din kontaktperson på Akustikmiljö eller till info@akustikmiljo.se. Anmärkning på order skall göras inom 1 arbetsdag från lagd order. LeveranSTID Standard designprodukter har en leveranstid på 3-4 veckor. Byggprodukter har en leveranstid på 2 veckor. Vid större order, specialbeställning i form av udda mått eller specialkulörer lämnas separat leveransbesked. Vi förbehåller oss rätten för längre leveranstider. LeveranSVILLKOR DAP frakt debiteras eller enligt avtal. Telefonavisering, expressfrakt, utbärning etc, faktureras. Angivet leveransdatum är när godset lämnar fabriken. Leveranskontaktperson samt telefonnummer ska alltid anges vid beställning för att underlätta vid mottagandet. GaranTITID För alla produkter i denna prislista lämnas två (2) års garanti mot fabrikationsfel, räknat från leveransdag. Detta förutsätter att varorna direkt efter leverans placeras i lokaler med normal temperatur och ej utsätts för onormal förslitning eller åverkan. Bank: Handelsbanken, bankgiro BetalninGSVILLKOR Standard 30 dagar netto. Exkl. moms och emballage. Produkterna ägs av Akustikmiljö i Falkenberg AB tills full likvid har erlagts. Sker ej betalning i rätt tid, har Akustikmiljö rätt att återta godset. Efter förfallodagen förbehåller vi oss rätten att debitera 8.5% per månad i dröjsmålsränta. Vid större ordervärde reserverar vi oss för att säkerhet kan komma att krävas. avbeställningsvillkor Annullering av alla produkter får ske senast 24 timmar efter orderbekräftelsedatum. Order är bindande och faktureras. Vid felbeställning faktureras 20 % av varans värde, förutsatt att varan och dess förpackning returneras i fullgott skick. Frakt debiteras kund. reklamation /ankomstkontroll Eventuella reklamationer på transportskada anmäls direkt till transportören vid mottagandet samt till Akustikmiljö i Falkenberg AB inom 3 arbetsdagar. Detta behövs för att Akustikmiljö kan göra en reklamation gentemot transportbolaget. RETURER Alla returer skall i förväg godkännas av Akustikmiljö i Falkenberg AB. Retur får ej ske utan kontakt med vår kundtjänst. Retur av lagervaror tillåts inom 14 dagar efter utleveransdatum. Varan skall skickas i obruten originalförpackning. Vid retur står kund för frakt och returfrakt. Eventuell transportskada debiteras kund. Akustikmiljö i Falkenberg AB debiterar kund 20 % av varuvärdet i returavdrag. information till slutkund Återförsäljare ansvarar för att informera slutkunden om all relevant information gällande Akustikmiljös produkter.

22 Akustikmiljö i Falkenberg AB Falkåsvägen 4, Box Falkenberg Tel info@akustikmiljo.se
