1 Produktinformation LAMELLGARDINER Allmänt Luxaflex lamellgardiner förenar funktionellt solskydd med dekoration och ger en härlig textil känsla i stora fönsterpartier. Lamellgardiner finns i en mängd färger och strukturer. För att uppnå optimal lösning till ditt fönster erbjuder vi tre lamellbredder:, 89 och 127 mm. Skenan går att få i färgerna vit, aluminium och svart. Måttagning Se under respektive fönstertyp för korrekt beställning. Höjdmått x Måttförklaring: Nischmått Färdigmått (nischmått - 1 cm) Mot fönsterbräda Färdigmått = Nischmått - 2 cm Mot golv Färdigmått = Nischmått - 3 cm Vid egna avdrag tag hänsyn till att takbeslag bygger 5 mm och väggbeslag bygger 7 mm. Färdigmått (nischmått - x cm) Nischmått Var noga med att alltid uppge monteringshöjden. Typ: TYP 1 Frihängande Ange färdigmått. TYP 5 Skråfönster Ange nischmått. Alltid alla fyra mått. Beräkning på sid 2 under avsnitt Övrigt. Uppge luft under lamellen - minimum 2 cm rekommenderas. d c v a b v: max 55 TYP 2 Wire/lodrät styrning Ange nischmått. TYP 6 Välvt fönster Ange nischmått samt om produkten skall vägg- eller takmonteras. Tillverkning sker endast efter skiss med måttuppgifter. Ange nischmått samt längd på betjäningskedjan. TYP 4 Uppspänd < 45 TYP 17 Konvext fönster Ange nischmått samt om produkten skall vägg- eller takmonteras. Tillverkning sker endast efter skiss med måttuppgifter ver. 1 1

2 LAMELLGARDINER Produktinformation Betjäning Välj mellan följande betjäningsmöjligheter /kedja: /vridstång: Kedjedrag: i vitt, svart eller grått för drag. i vitt, svart eller stål* för vinkling av lameller. Kedjetyngd i vitt eller alu. /kedjelängd: levereras enligt EN13120 i vitt, svart eller grått för drag och vridstång i 50, 100, 150 och 300 cm för vinkling av lameller. Vit ändlös kedja till både drag och vinkling av lameller. Finns i 30, 50, 70, 100, 150, 175, 200 och 250 cm. Drag-/vridstång: Vit, grå eller svart aluminiumstång i längderna 50, 100, 150 och 200 cm. Används till både drag och vinkling av lameller. Går inte att få med mm. Aluminiumstång följer skenans färg. Motor: Välj standardmotor eller motor med inbyggd RTS mottagare. Se avsnitt motorisering för styrning. Vid typ 2 och 4 används 2 motorer. /kedja Färdighöjd Leveres Levereras i henhold enligt til EN13120 Se mere avsnitt i kapitlet DIVERSE ÖVRIGT min. 150 cm *Stålkedja - pristillägg (ej mm lamellbredd). Observera: Svart skena med betjäning lina/vridstång eller kedjedrag får grå ändkåpor istället för svarta. Vid betjäning med motor är ändkåporna alltid vita oavsett skenfärg. Parkering av lameller Möjligheter Nedanstående parkeringsmöjligheter. - typ 6 endast med mitt parkering. Två lamellgardiner kan beställas i samma skena men med betjäning i varsin sida - inte möjligt med kedjedrag, assymetrisk parkering är då möjlig. Pris som för två separata gardiner. Fig. 1 Parkering på var sida Fig. 8 Parkering på mitten - endast typ 6 Fig. 3 Parkering på höger sida Fig. 11 Parkering på mitten Fig. 4 Parkering på vänster sida Betjäning kan placeras valfritt i höger eller vänster sida. Flexibelt ändstopp Typ 1 med betjäning lina/kedja levereras som standard med flexibelt ändstopp som minskar parkeringsbredd och ljusinsläppet på sidan (enstaka undantag finns vid små bredder - se typöversikt). Övriga typer och betjäningar levereras med fast ändstopp ver. 1

3 Produktinformation LAMELLGARDINER Parkering av lameller Lamellgardinens paketbredd Skenlängd i cm Ungefärlig paketbredd i cm vid lamellbredd Fast ändstopp Flexibelt ändstopp (std) mm 89 mm 127 mm 89 mm 127 mm ,50 22,00 16,50 19,80 12, ,00 27,50 19,50 25,30 15, ,50 33,00 22,50 30,80 18, ,00 38,50 25,50 36,30 21, ,50 44,00 28,50 41,80 24,50 Var 50:e cm ökas med ca. 7,50 5,50 3,00 5,50 3,00 På parkering 01 (mittöppning) ska paketbredden ovan ökas med följande mått: fast ändstopp: + 3,2 cm ( mm), + 4,5 cm (89 mm), + 6,4 cm (127 mm ) flexibelt ändstopp: + 2,2 cm (89 mm), + 4,0 (127 mm) Montering Antal clipsbeslag Skenlängd i cm 119,9 199,9 279,9 359,9 439,9 519,9 599,9 690,0 Clipsbeslag Skena 25 Mått på lamellmotor: Bredd x höjd x djup 400 x 27,4 x 53,5 mm inkl. ändkåpa. 40 Övrigt Bottentyngd/-kedja Bottenvikt finns i vitt och svart till alla lamellbredder. Bottenkedja finns i vitt och svart till alla lamellbredder, samt i stål för 89 mm och 127 mm. Insvetsad bottentyngd Insvetsad bottentyngd går att välja på 89 och 127 mm lamellbredd pristillägg ver. 1 3

4 LAMELLGARDINER Produktinformation Övrigt Överlapp Typ 1 och 5 kan levereras med överlapp vid beställning av två skenor med motsatt betjäning. Gäller vid parkering 3 och 4 samt enbart vid beställning av 89 och 127 mm lameller. Lösa lameller Beräkning av lamellhöjd vid köp av lösa lameller till typ 1: Färdighöjd inklusive skena minus 3,4 cm. Kapning av lamellväv Minimimått för kapning av lamellväv är 15 cm. Vridning Lameller kan vrida sig vid höjder över 260 cm för lamellbredd 89 och 127 mm och vid höjder över 160 cm för lamellbredd mm. Antal lameller Du kan räkna ut antal lameller per skena på följande vis: mm: Dividera skenbredden med 5,5 89 mm: Dividera skenbredden med mm: Dividera skenbredden med 11,5 Avrunda alltid uppåt. Vid parkering 01 (mittöppning) och ojämnt antal lameller - lägg till en extra lamell ver. 1

5 Typöversikt LAMELLGARDINER TYP Beskrivning Drag Betjäning Vinkling Lamellbredd mm Min. bredd cm Max. bredd cm Max. höjd cm Max. yta m 2 TYP 1 Frihängande Frihängande lameller. Kan levereras med två olika höjder på lamellerna. Pris efter högsta höjd. Skrålameller mot pristillägg. Drag/vridstång levereras endast med parkering 1, 3 och 4. Vridstång Drag-/vridstång , ** , *** , , , , , , , , ,0 TYP 2 Uppspänd lodrätt Lodrät monterad. Fjäderspända lameller mellan två parallella skenor. För lodräta fönster, vippfönster och dörrar. Levereras endast med parkering 3 och 4. (2 st) , , , , , , ,0 TYP 4 Uppspänd < 45 Vågrätt monterad. Fjäderspända lameller mellan två parallella skenor. Vid betjäningssidan uppstår en liten ljusspalt. (2 st) , ,0 3, , ,0 TYP 5 Skråfönster Frihängande lameller på skråskena. Max 55. Se även avsnitt Övrigt. Notera att ljusinsläppet är större mellan skena och lameller än vid typ 1. Minsta lamellhöjd är 10 cm , TYP 6 Välvt fönster TYP 17 Konvext fönster Frihängande lameller på lodrät böjd överskena. Specialbeställning. Notera att leveranstiden är längre än normalt vid beställning av bockad lamellskena. Frihängande lameller på vågrät böjd överskena. Specialbeställning. Notera att leveranstiden är längre än normalt vid beställning av bockad lamellskena , , * Vid beställning av motor med 230V modul är minsta bredd 60 cm. ** Fast ändstopp vid bredd under 27 cm (parkering 3 och 4) och 53 cm (parkering 1). *** Fast ändstopp vid bredd under 61 cm (parkering 3 och 4) eller 121 cm (parkering 1) ver. 1 5

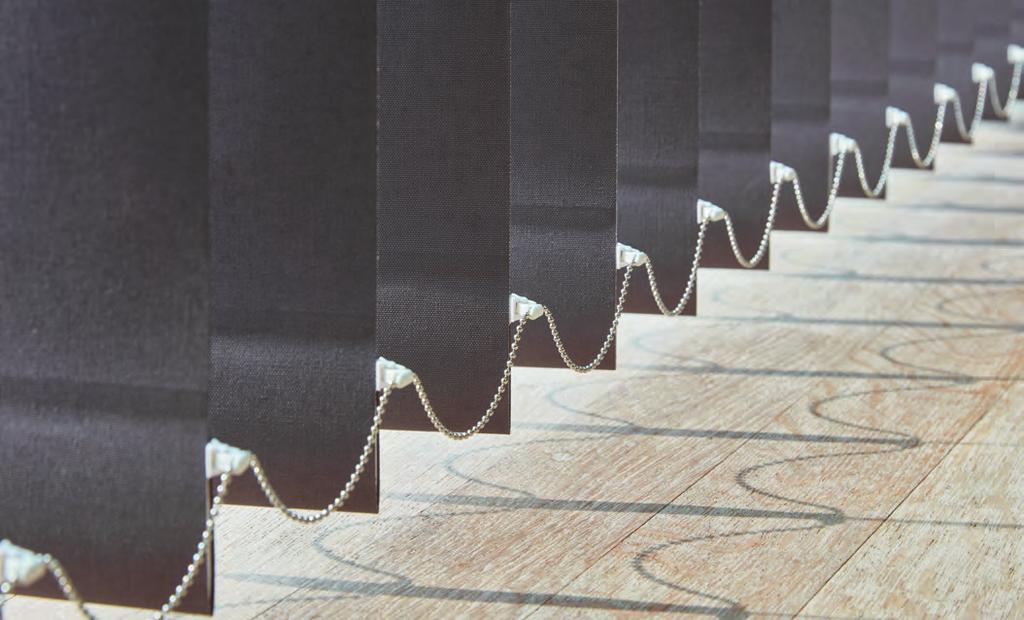

6 LAMELLGARDINER Produktbilder Vit lamellskena. Typ 5 - skråfönster. Lamell typ 1. Betjäning sidodrag. Betjäning lina/vridstång. Betjäning lina/kedja. Betjäning, Drag/vridstång. Bottenkedja i stål. Svart bottenkedja ver. 1
