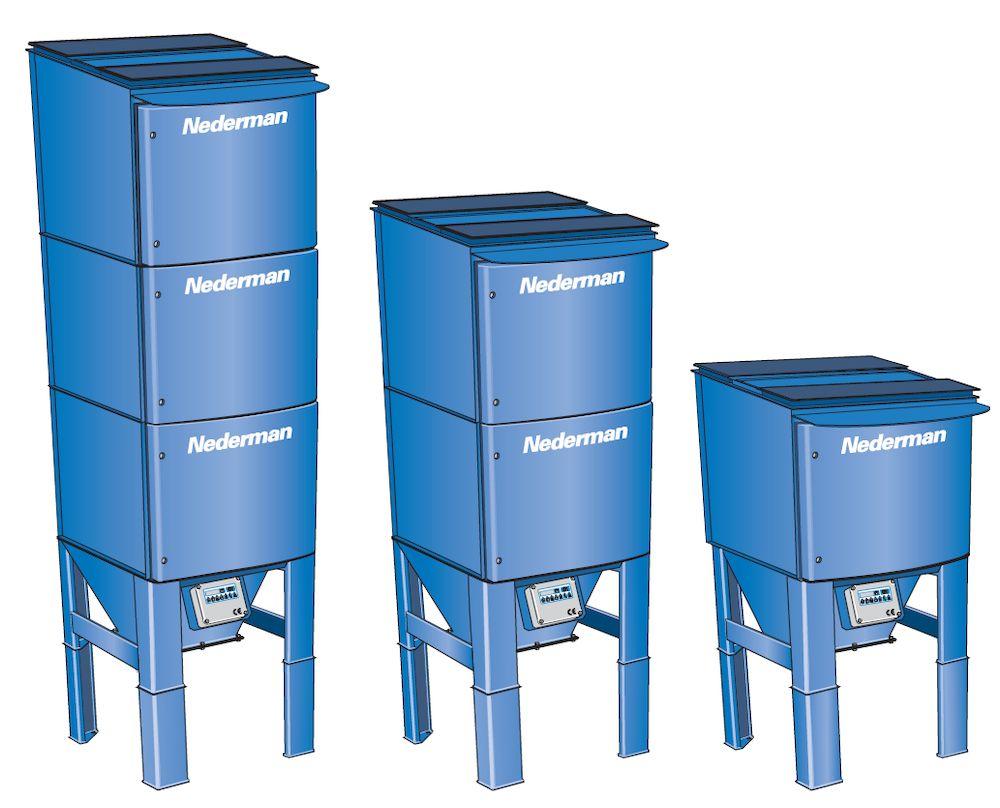

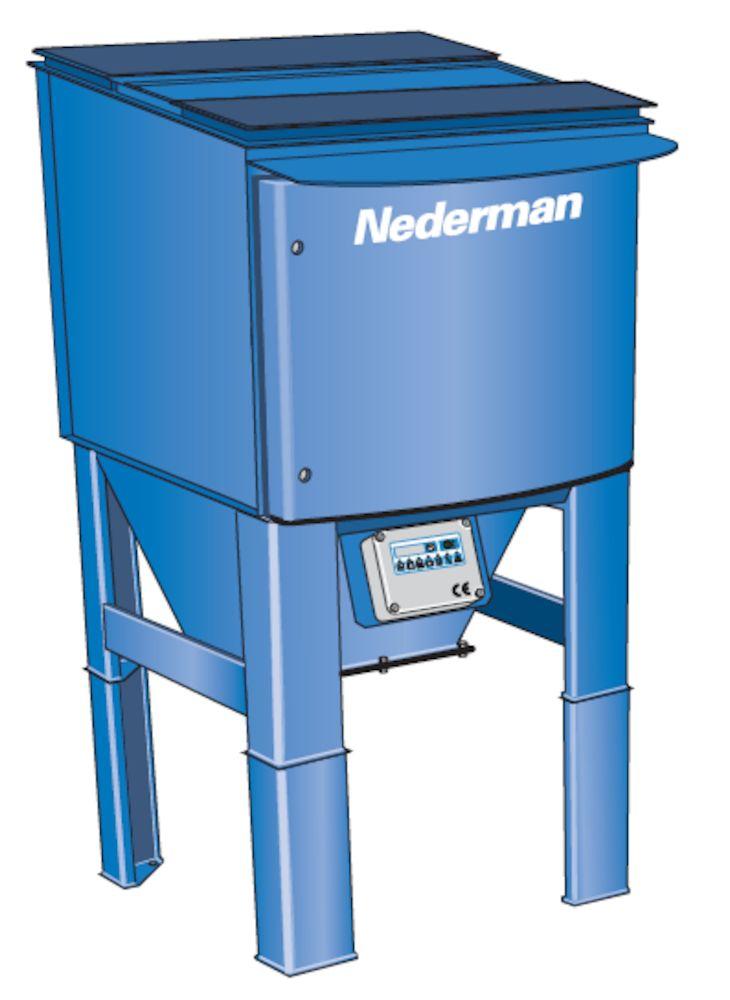

1 Modular dust multi purpose collector FilterMax DF is an efficient and compact solution to your dust and fume problems. FilterMax DF handles the air polution from metal industries as well as non explosive dust from other industries. The filter has the capacity to handle up to m³/h(7800 cfm). A wide range of cartridges for different purposes are available. With it s sturdy design, smooth inner surfaces, optimized anglesof repose and digital control system, the filter fulfils stringent demands for continuous operation and effective filtration. The modular design makes it easy to to expand the capacity of an installed system and will also make transportation, handling and installation as easy as possible. To simplify use and guarantee optimum performance, FilterMax DF is equipped with Nederman s automatic cleaning system. The pulsejet system shoots short, powerful jets of air into the filter cartridges. The dirt is released from the filter surface and falls down into a container. The pulse-jet system cleans the filter cartridges in sequence while the filter is in operation. The FilterMax DF can also be cleaned after operation if so desired. The FilterMax DF cartridge is a high performance, compact filter cartridge. The design is optimized for efficient media use and good cleaning properties. The small inner volume in combination with the air distributing support cage gives efficient cleaning. Shallow open pleats allows efficient removal of dust. The cartridges is available in different materials. The flat pocket shaped minimizes the area of the lost media on top of the cartridge. To configure your Filtermax 1. Select model (DFO 40, 80 or 120) 2. Select inlet diameter 3. Select outlet diameter 4. Select container kit or dust feed out device 5. Select Filter cartridge type 6. Select accessories Automatic control system Pulse-jet cleaning system Produkt namn Ljudnivå (db(a)) Skyddsklassning IP 54 Filter avskiljningsgrad (%) 99 Tryckluftsbehov Tryckluftsförbrukning Installation FilterMax DF DF 40, 50 dba DF 80, 63 dba DF 120, 73 dba Acc to ISO bar / psi, water and oil free 70 N-litres/min at 30 sec intervals, 35 N-litres/cleaning pulse 2.5 cfm/min at 30 sec intervals, 1.25 cfm/cleaning pulse Inomhus, Utomhus

Material Metod för filterrensning Applikation Arbetstryck (kpa)

filter Anslutningsspänning styrsystem (V) 0 to - 5,0, not over

2 Material Metod för filterrensning Applikation Arbetstryck (kpa) Temperaturområde 3 mm painted steel, epoxy based zinc primer and top coat (C4 acc. to EN ISO 12944) Puls jet Stoft, Rök Frekvens (Hz) 50/60 Typ av filter Anslutningsspänning styrsystem (V) 0 to - 5,0, not over pressure -20 C to +60 C Process air, 0 C to +60 C Patron 100 V, 120 V, 230 V Rök Stoft

transport av insamlat damm. 380 V, 50 Hz.

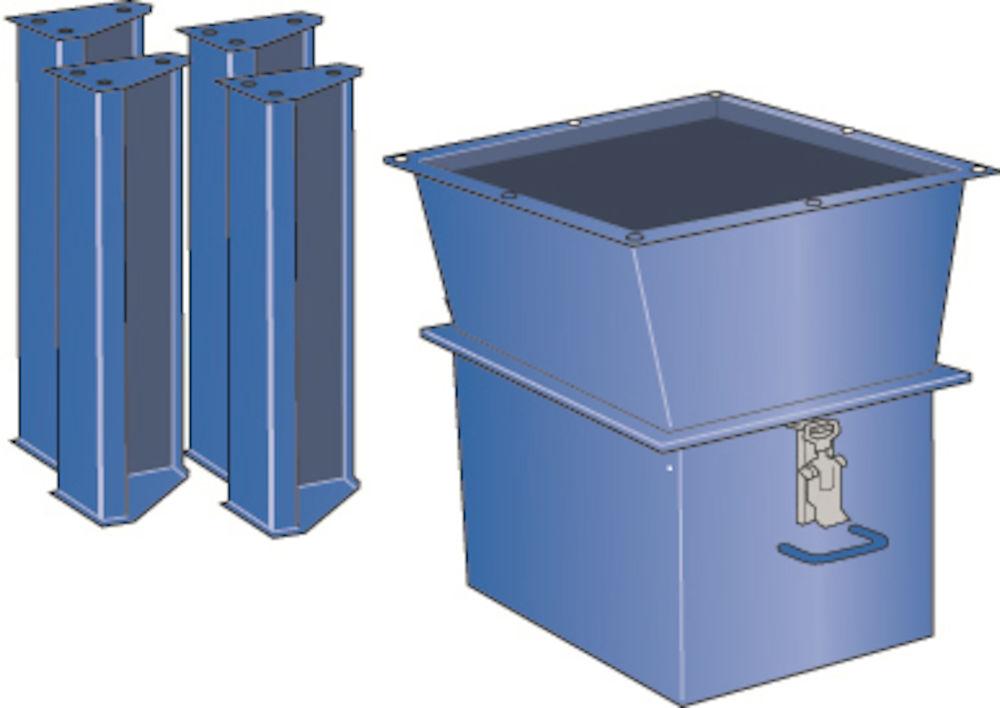

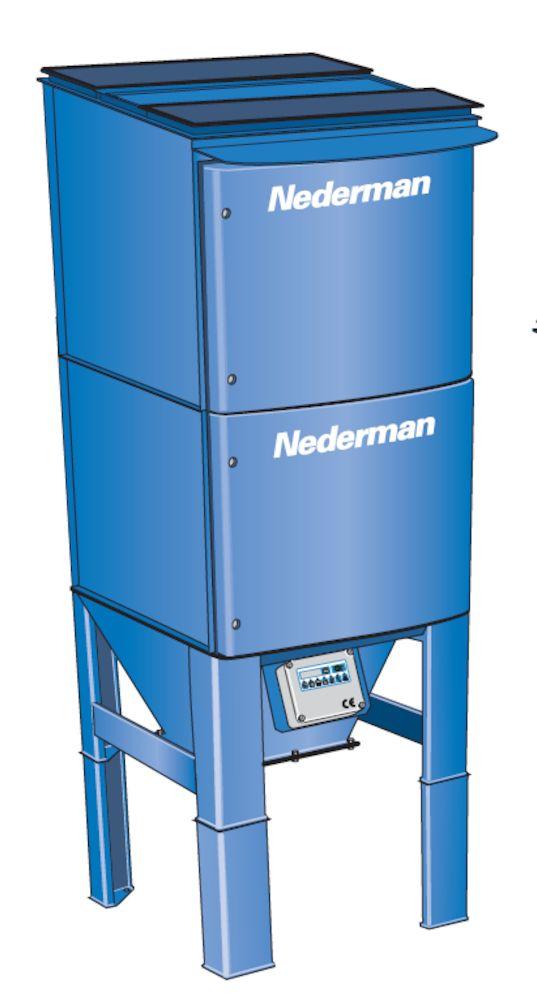

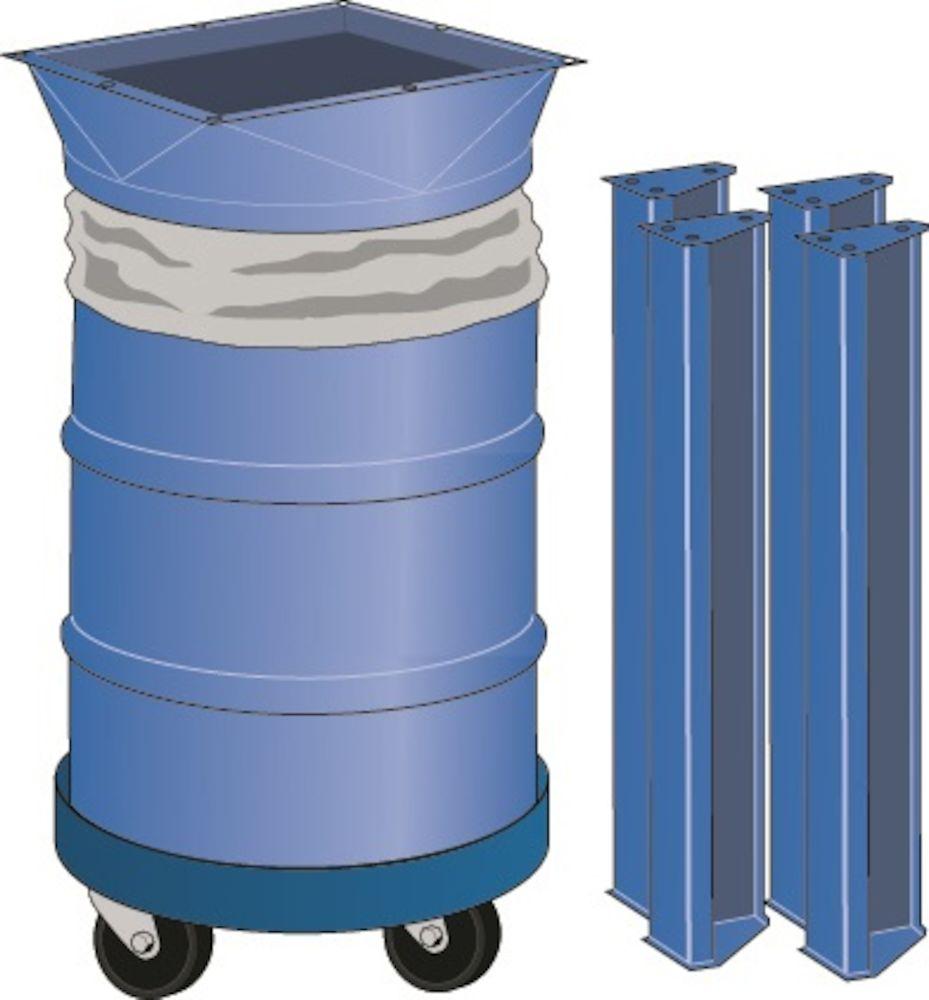

3 Bild Beskrivning Antal filter Vikt (kg) Model Filtermax DFO Filtermax DFO Filtermax DFO Container kit 50 liter. Satsen innehåller adapter och passande förlängningsben Container kit med hjul, 100 liter. Satsen innehåller adapter och passande förlängningsben Utmatningsenhet för automatisk transport av insamlat damm. 380 V, 50 Hz. Satsen innehåller adapter och passande förlängningsben

Tillbehör Artikelnummer Filterpatron, 10m², antistatisk, PWA-95-10-6, (6-pack) Aluminiumbelagd spunnen polyester. Lämplig för antändbara medelgrova till grova partiklar. Effektivitet: 99 % vid 0,5 μm.

Filterpatron, 10m², antistatisk PTFE, PWA-PTFE-95-10-6, (6-pack) Aluminiumbelagd spunnen polyester, laminerad med ett PTFE-membran. Lämplig för antändbara medelgrova till grova partiklar.

12372749* 12373301* 12373337* 12375387* Inlopp: Anslutningsdiameter Ø250 mm / 10 12373561 Utlopp: Anslutningsdiameter Ø500 mm / 20 12373567 Inlopp: Anslutningsdiameter Ø400 mm / 16 12373563 Inlopp:

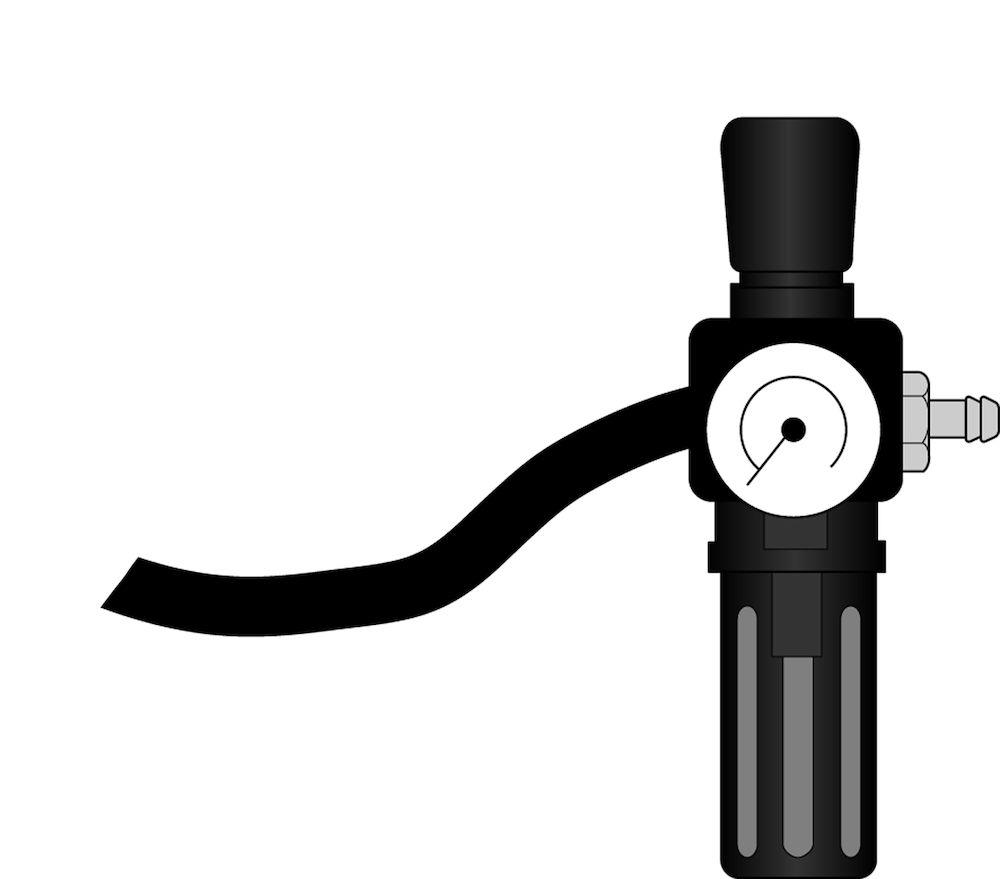

dammbehållare 50 liter. 12373547 Extra dammbehållare (inkl. lock) 100 liter. 12373899 Tryckvakt för tryckluft Skyddar filtret från skador vid användning utan tryckluft.

4 Tillbehör Artikelnummer Filterpatron, 10m², antistatisk, PWA , (6-pack) Aluminiumbelagd spunnen polyester. Lämplig för antändbara medelgrova till grova partiklar. Effektivitet: 99 % vid 0,5 μm. Filterpatron, 12m², PW NS , (6-pack) / W3. PTFE-impregnerad (Non-Stick), spunnen polyester. Passar för rök och fint till medelfint damm. Effektivitet: 99% vid 0,5 μm. Filterpatron, 10m², antistatisk PTFE, PWA-PTFE , (6-pack) Aluminiumbelagd spunnen polyester, laminerad med ett PTFE-membran. Lämplig för antändbara medelgrova till grova partiklar. Effektivitet: 99,9 % vid 0,5 μm. Filterpatron, 12m², PW-PTFE , (6-pack) PTFE-membran, laminerat på spunnen polyester. För fina till medelstora partiklar. Effektivitet: 99,9 % vid 0,5 μm * * * * Inlopp: Anslutningsdiameter Ø250 mm / Utlopp: Anslutningsdiameter Ø500 mm / Inlopp: Anslutningsdiameter Ø400 mm / Inlopp: Anslutningsdiameter Ø315 mm / Inlopp: Anslutningsdiameter Ø500 mm / Utlopp: Anslutningsdiameter Ø400 mm / Utlopp: Anslutningsdiameter Ø315 mm / Extra dammbehållare 50 liter Extra dammbehållare (inkl. lock) 100 liter Tryckvakt för tryckluft Skyddar filtret från skador vid användning utan tryckluft. Får inte placeras i områden med explosionsrisk Filterregulator Används för inställning av rätt lufttryck. Avskiljer damm från tryckluften och skyddar på så sätt ventilerna. Installeras i tryckluftsledningen. Får endast placeras i en frostfri miljö Tryckmanometersats Mäter tryckfallet över filterpatronerna. Monteras på FilterMax-stativet Filtermodul Filtermodul för extra kapacitet, max 4 moduler per enhet Kit för differenstrycksreglering. Används för effektivare rengöring och bättre övervakning. Sparar tryckluft vid viss användning med varierande belastning. Utrustad med larmfunktioner för högt tryckfall över filterpatronerna *Endast i samband med beställning av FilterMax DF. Artikelnummer för filterpatroner finns i bruksanvisningen och

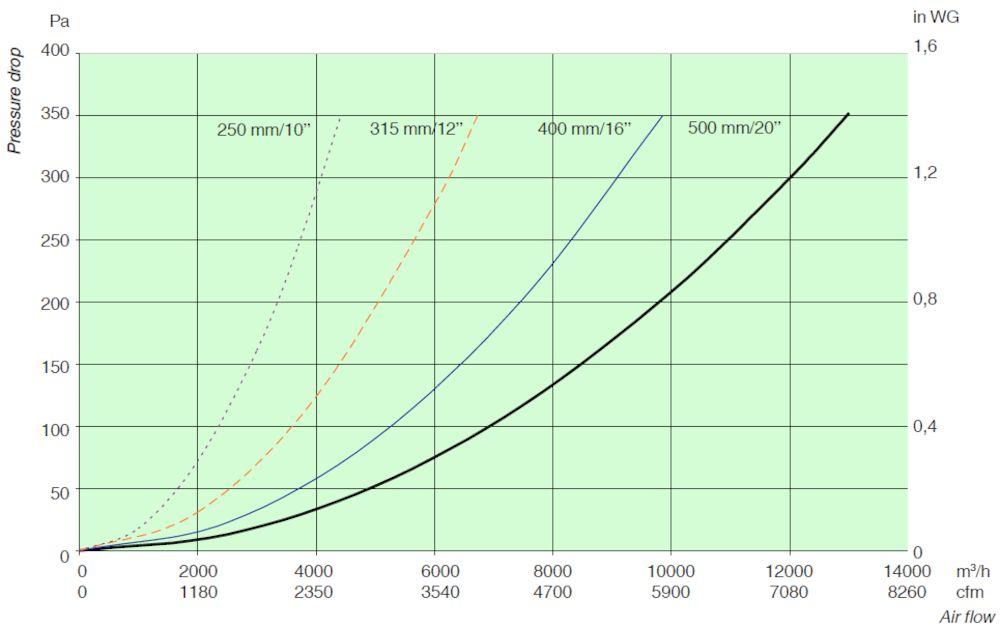

5 Pressure drop for Inlet and outlet. Actual working pressure will depend on application and dimensioning

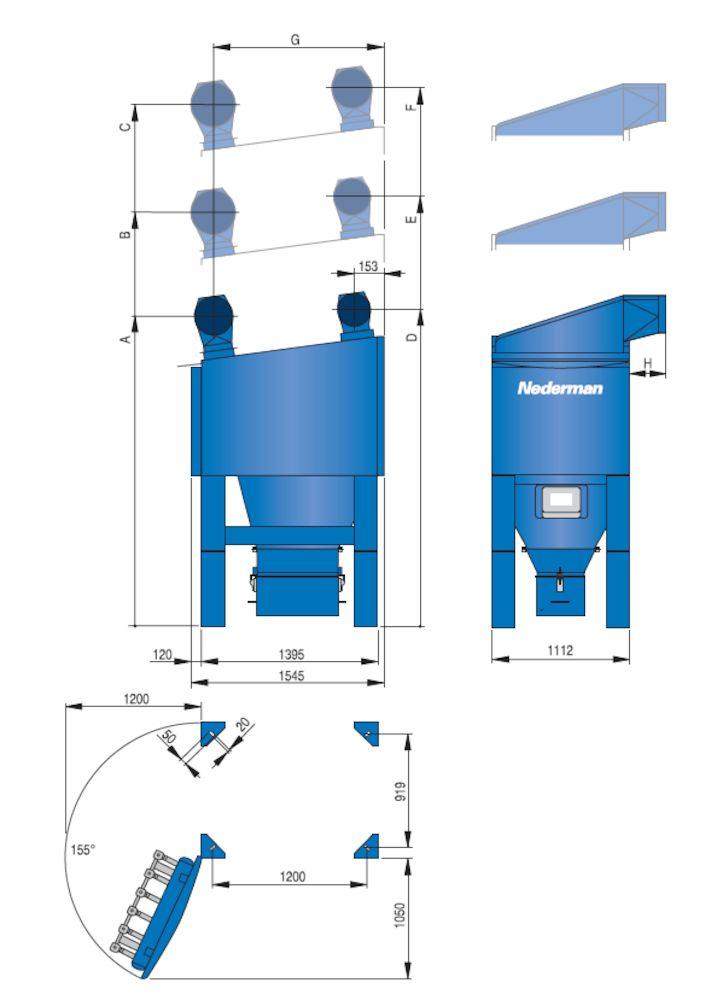

6 The height dimensions are valid with a 50 l / 13.2 gallon bin. If a 100 l / 26.5 gallon bin is used add 450 mm /
