1 Efterundersökning av nyupptäckt fornlämning vid Vårgårda Hus Arkeologisk efterundersökning Åkaren 7 Kullings-Skövde socken, Vårgårda kommun Mats Hellgren Västarvet Kulturmiljö/Lödöse museum Rapport 2016 :9 Västarvet Kulturmiljö

2

3 Efterundersökning av nyupptäckt fornlämning vid Vårgårda Hus Arkeologisk efterundersökning Åkaren 7 Kullings-Skövde socken, Vårgårda kommun Västarvet Kulturmiljö/Lödöse museum Rapport 2016 :9 Västarvet Kulturmiljö

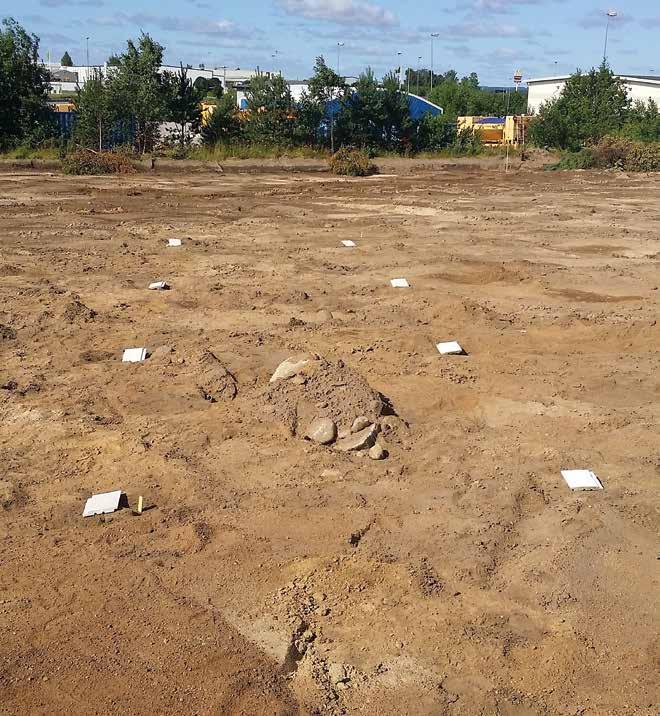

4 Författare Mats Hellgren Grafisk form Gabriella Kalmar Layout och teknisk redigering Gabriella Kalmar Omslagsbild Foto taget av Mats Hellgren. Fotot visar hus 2 markerat med vita träklossar. Tryck Bording AB, Borås 2016 Västarvet Kulturmiljö/Lödöse museum Museigatan Lödöse tel lodosemuseum@vgregion.se,

5 Innehåll Sammanfattning...6 Bakgrund...6 Landskap- och fornlämningsbild...6 Syfte...7 Metod...7 Genomförande...8 Resultat...8 Hus...10 Järnugnar...13 Övriga anläggningar...13 Fyndmaterialet...14 Analyser...14 Slutsatser...14 Tekniska och administrativa uppgifter...15 Bilagor...16

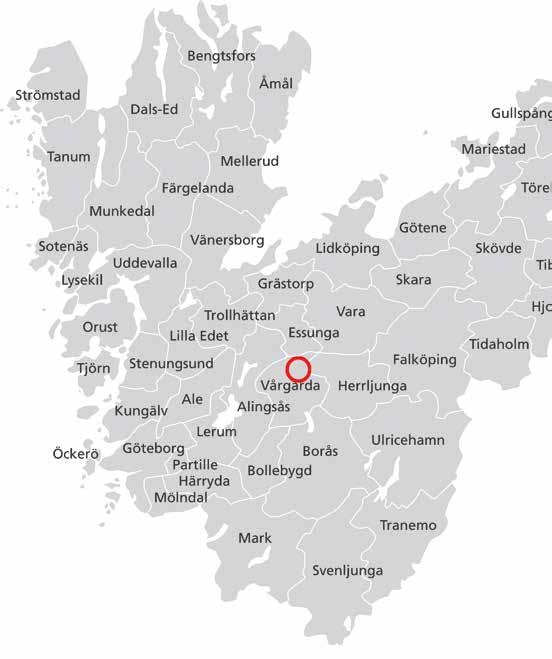

6 4 Västarvet Kulturmiljö/Lödöse museum Rapport 2016 :9 Figur 1. Västra Götalands län med platsen för förundersökningen markerad.

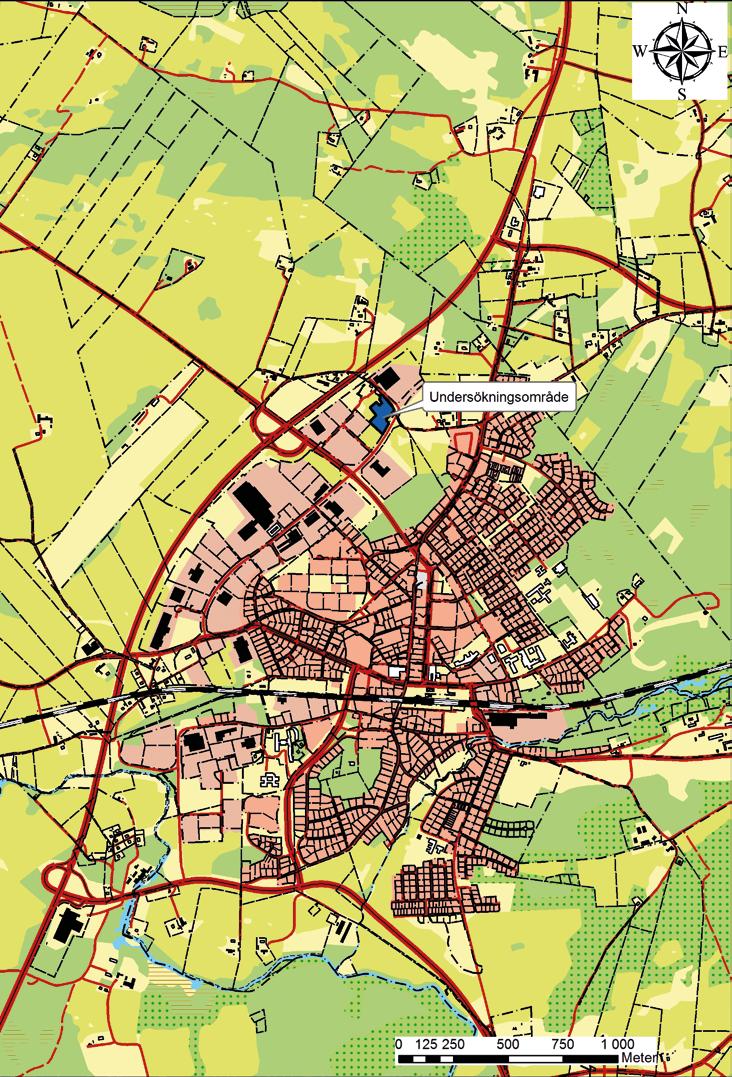

7 Figur 2. Karta över Vårgårda med platsen för förundersökningen markerad.

8 6 Västarvet Kulturmiljö/Lödöse museum Rapport 2016 :9 Sammanfattning Under perioden 9 juli till 16 juli 2015 genomförde Västarvet Kulturmiljö/Lödöse museum en efterundersökning av en nyupptäckt och genom schaktningsarbete skadad fornlämning i form av ett förhistoriskt boplatsområde. Totalt registrerades 480 anläggningar varav merparten bestod av stolphål och härdar. Bortsett från delar av området längst i väster och på bergspartier förekom anläggningar inom hela det schaktade området. Resultaten från undersökningen visade att den nyupptäckta fornlämningen bestod av flera boplatser som nyttjats under olika tidsperioder av järnåldern. Bakgrund Bakgrunden till undersökningen var att Vårgårda Hus AB hade för avsikt att utöka sin verksamhet och uppföra nya byggnader inom detaljplanerat område. På grund därav hade markarbeten påbörjats i juni månad i form av avbaning. Den nyupptäckta fornlämningen påträffades av en slump i samband ett tillfälligt besök på området. En hastig okulär besiktning resulterade i ett trettiotal synliga anläggningar i form av härdar, stolphål och åtminstone en järnframställningsplats. Efter telefonkontakt med Länsstyrelsen ( ) gjordes bedömningen att området behövde bli föremål för en efterundersökning där samtliga synliga anläggningar skulle mätas in, tolkas och beskrivas. Därutöver skulle även handrensning göras av mindre utvalda ytor och ett urval av anläggningarna skulle undersökas mer grundligt. Undersökningen påbörjades den 9 juli. På grund av att antalet anläggningar i samband med ytrensning blev allt fler avslutades undersökningen först den 16 juli. Landskap- och fornlämningsbild Det aktuella området var beläget drygt 100 meter söder om väg E20 i norra delen av Vårgårdas industriområde. Undersökningsområdet var drygt ett hektar stort och utgjordes av ett flackt hagmarksområde med inslag av mindre flacka bergsimpediment. Längst i väster sluttade området något ned mot en svag försänkning. Undersökningsområdet avgränsades åt samtliga väderstreck bortsett åt öster av industribebyggelse. Åt öster avgränsades undersökningsområdet av en bilväg och öster om denna finns flera hagmarksområden. Den kringliggande trakten kännetecknas som helhet av flacka moränhöjder med enstaka skogsklädda bergspartier och inslag av mindre bergspartier. Närområdet i stort har långt fram i tiden varit präglat av en rural ekonomi med odlings- och beteslandskap men är idag påverkat av industribebyggelse.

9 Efterundersökning av nyupptäckt fornlämning vid Vårgårda Hus 7 I området runtomkring Kullings-Skövde kyrka, drygt 200 meter nordost om undersökningsområdet, finns ett stort antal kända fornlämningar varav flertalet utgörs av boplatsområden ( RAÄ 15, 47, 54 och 65 ), gravar ( RAÄ 10, 11, 22, 52 med flera ) och gravfält ( RAÄ 25 och 28 ) från huvudsakligen järnålder. Syfte Undersökningen avsåg att på så bra sätt som möjligt förse Länsstyrelsen med ett fördjupat kunskapsunderlag. Syftet blev därför att i första hand fastställa och beskriva fornlämningens karaktär och datering. Metod För att svara på de uppställda målsättningarna och frågorna inriktades undersökningsmetodiken mot att skapa en bild av fornlämningens art, innehåll och utbredning. På grund av den rådande situationen dokumenterades alla synbara anläggningar. För att få en uppfattning av hur många anläggningar som inte kunde ses med blotta ögat gjordes även enstaka manuella rensningsinsatser inom utvalda områden. I syfte att finna byggnadsstrukturer rensades i första hand områden runt stenskodda stolphål. Figur 3. Foto över undersökningsområdet mot sydost.

10 8 Västarvet Kulturmiljö/Lödöse museum Rapport 2016 :9 Alla iakttagna anläggningar inmättes digitalt och registrerades i ett digitalt fältdokumentationssystem. I de fall där lämningar undersöktes genom profilgrävning dokumenterades dessa genom digitala ritningar i skala 1 :20. För att bidra till målsättningarna och svara mot den önskade ambitionsnivån insamlades prover för vedartsbedömning och 14 C-datering. Genomförande Undersökningen gnomfördes initialt enligt ovan. Inmätning av arkeologiska och topografiska element gjordes med hjälp av GPS. Samtliga anläggningar framrensades, beskrevs och tolkades okulärt. För att klargöra osäkra anläggningstyper ( främst grop eller stolphål ) grävdes dessa med spade. Därefter gjordes ett urval där totalt tjugotvå anläggningar undersöktes och grävdes. Framkomna fynd omhändertogs i syfte att få mer information om fornlämningen. Fynden har registrerats och fyndlistor har framställts. I väntan på beslut om fyndförvaring förvaras fynden på Lödöse museum. Resultat Bortsett från att undersökningsområdet var helt avbanat ( delvis mycket ojämnt avbanat ) innan undersökningen påbörjades var även stora delar helt sönderkört. I områdets norra delar fanns även två områden där djupschaktning skett och troligen hade ett stort antal anläggningar förstörts. Uppskattningsvis har det funnits hundratals anläggningar inom undersökningsområdet som var helt förstörda och ej synliga. Längst i söder finns ett meter stort område som ej var avbanat. Detta område skall anmälas till FMIS och betraktas som fast fornlämning vilket exploatören informerats om. Totalt registrerades 480 anläggningar i form av 232 stolphål, 187 härdar, 44 gropar, 15 järnugnar och 2 rännor ( se översiktskartor i bilaga 6 ). Eftersom härdar ofta är djupare och lättare att iaktta efter avbaning kan man förmoda att de i förhållande till övriga anläggningar är överrepresenterade i antal. Vad beträffar strukturer kunde två huslämningar i områdets västra delar konstateras. För övrigt kan nämnas att det även framkom femton järnugnar vilka var belägna i fornlämningsområdets utkanter längst i väster. Med tanke på att kunskapen är förhållandevis liten om järnugnar i denna del av länet grävdes och ritades dessa anläggningar. De övriga sju grävda anläggningarna fördelades på stolphål tillhörande de två huslämningarna och på härdar fördelade över hela området. Nedan följer en redogörelse av de framkomna strukturerna och för fynden. För detaljerade beskrivningar av anläggningar och fynd, se bilaga 1 och 3.

11 Figur 4. Karta som visar undersökningsområdet samt alla inmätta anläggningar. Efterundersökning av nyupptäckt fornlämning vid Vårgårda Hus 9

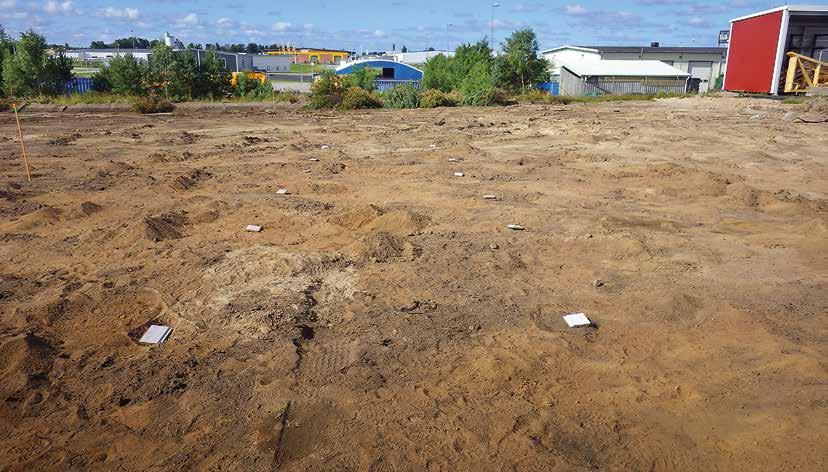

12 10 Västarvet Kulturmiljö/Lödöse museum Rapport 2016 :9 Hus I områdets västra delar kunde det i samband med rensningsarbete konstateras ett flertal stenskodda stolphål. På grund av detta handrensades två större områden varav två huslämningar kunde identifieras ( se figur 6 och 7 ). Det största huset, hus 1, var treskeppigt och bestod av sex stolppar ( A4187, A4196, A4443, A4452, A4568, A4639, A4738, A4768, A5984, A5996, A6017, A60127 ) varav flertalet hade en lättare form av skoning i form av mindre stenar. Den takbärande konstruktionen var cirka 18,5 3,2 meter stor vilket antyder att huset var ett boningshus. Det fanns inga lämningar efter väggkonstruktion. Det andra huset, hus 2, var likaså treskeppigt och bestod av fyra stolppar ( A3398, A3544, A3676, A3742, A3794, A3811, A6114, A6122 ). Den takbärande konstruktionen var cirka 11 2,5 meter vilket antyder att huset var en ekonomibyggnad. Inte heller här fanns några synbara spår efter en väggkonstruktion. Troligen har det funnits flera hus i området men eftersom många anläggningar hade förstörts i samband med avbaningsarbetet kunde inga ytterligare konstruktioner säkerställas. Figur 5. Foto över hus 1 från öster.

13 Figur 6. Karta som visar hus 1.

14 Figur 7. Karta som visar hus 2.

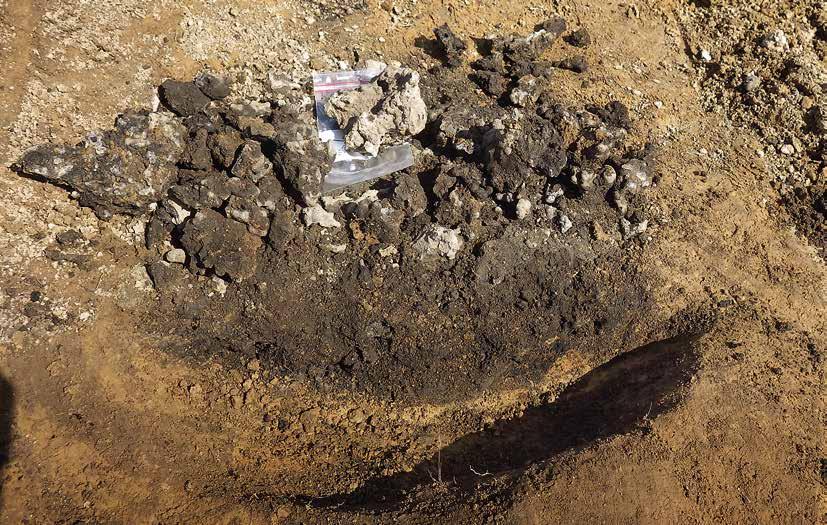

15 Efterundersökning av nyupptäckt fornlämning vid Vårgårda Hus 13 Järnugnar På fem platser i fornlämningsområdets västra delar fanns lämningar efter femton ugnar för framställning av järn. De förekom ofta i grupper om två eller tre. Ugnarna var till formen runda, cirka 0,28 0,76 meter stora och 0,1 0,34 meter djupa. Samtliga innehöll sot, kol, bränd lera och rikligt med slagg. I närheten av ugnarna fanns också i regel en härd som troligen ingick i järnframställningsprocessen. Övriga anläggningar Av de 187 härdarna var tio rektangulära till sin form. De övriga var runda eller ovala. Det stora antalet härdar gjorde att man kunde förmoda ett stort tidsspann. Detta kunde sedermera också bekräftas genom analyssvaren. Vad beträffar rektangulära härdar har sådana påträffats på flera ställen i Västra Götalands län såsom exempelvis på Vitteneboplatsen öster om Trollhättan ( RAÄ Norra Björke 57 ) och vid Rom i Svarteborg socken ( RAÄ Svarteborg 593 ). De brukar innehålla Figur 8. Foto över ugnen ( A1722 ).

16 14 Västarvet Kulturmiljö/Lödöse museum Rapport 2016 :9 rikliga mängder kol och dateras till århundradena före och efter vår tideräknings början. Hittills har ingen kunnat funktionsbestämma denna typ av härdar. Inom boplatsen undersöktes en sådan anläggning ( A5254 ). Anläggningen var 2 2 meter stor och 0,28 meter djup. Fyllningen bestod av förkolnade stora vedstycken av ek. Fyndmaterialet Totalt hittades ett hundratal keramikskärvor av järnålderskaraktär fördelade på ett trettiotal fyndplatser. Materialet härrör generellt sett från relativt grova och grovmagrade kärl. Flera skärvor visade på glimmer som magringsmedel vilket är vanligt förekommande under äldre järnålder. Den absoluta merparten av keramiken framkom i A5616 och utgjordes av ett femtiotal skärvor från samma kärl med utåtböjd, uttunnande mynning, markerad hals/ skuldra och kraftigare bukparti. Förutom keramik hittades även enstaka flintor och enstaka brända benbitar. För vidare detaljer kring fyndmaterialet, se bilaga 3. Analyser I syfte att få information om det fanns flera tidperioder inom området insamlades ett trettiotal kolprov ur anläggningar från olika delar av ytan. Av dessa utvaldes sexton stycken för vedartsanalys vilka analyserades av Vedlab ( bilaga 4 ). Därefter insändes åtta prover ( 5 härdar och 3 järnugnar ) för 14 C-dateringar till Ångströmlaboratoriet ( bilaga 5 ). De två äldsta dateringarna gav äldre romersk järnålder ( A2277 och A5616 ). Därefter finns en datering från övergången mellan romersk järnålder till folkvandringstid ( A1761 ). Järnugnarna daterades till vendeltid ( A3951, A3970 och A5893 ) och två anläggningar daterades till vikingatid ( A1659 och A4658 ). Slutsatser Undersökningen kunde påvisa att fornlämningen ursprungligen varit betydligt större åt samtliga väderstreck bortsett åt väster. Dateringarna visar att undersökningsområdet nyttjades som boplatsområde under större delen av järnåldern, från romersk järnålder och fram till vikingatid. Undersökningen kunde inte påvisa huruvida lämningarna härrör från en kontinuerlig bosättning eller från flera från olika perioder. Det mesta tyder dock på det sistnämnda. Tidigare undersökningar har visat att de sandiga markområdena i närheten av Kullings-Skövdes kyrka har varit gynnsamma för boplatsetableringar. Med tanke på detta samt det stora antalet gravar i närområdet bör orörda ytor i detta område uppmärksammas i händelse av framtida exploateringar.

17 Efterundersökning av nyupptäckt fornlämning vid Vårgårda Hus 15 Tekniska och administrativa uppgifter Lst dnr : Västarvet dnr : Västarvet pnr : Län : Västra Götalands län Kommun : Vårgårda Socken : Kullings-Skövde Fastighet : Åkaren 7 Ek. karta : 7C 7e Läge : N , E Koordinatsystem : SWEREF 99 TM Uppdragsgivare : Ansvarig institution : Projektledare : Fältpersonal : Länsstyrelsen Västra Götalands län Västarvet kulturmiljö/lödöse museum Mats Hellgren Mats Hellgren Fältarbetstid : Fälttimmar : 88 Arkiv : Fynd : Regionarkivet Vänersborg arton fyndposter

18 16 Västarvet Kulturmiljö/Lödöse museum Rapport 2016 :9 Bilagor Bilaga 1. Anläggningslista Bilaga 2. Anläggningsritningar. Skala 1 :20 Bilaga 3. Fyndlista Bilaga 4. Vedartsanalys Bilaga C-analys Bilaga 6. Översiktskartor

19 Bilaga 1. Anläggningslista Id Typ Undertyp Hus Beskrivning Längd Bredd Djup Fynd Prov Kommentar Signatur Datum Väderstreck Ritning A1000 Härd Sot, kol, sten A1014 Stolphål Gråbrun A1023 Stolphål Gråbrun A1032 Stolphål Gråbrun A1041 Härd Sot, kol, sten A1052 Härd Sot, kol, sten A1062 Stolphål Gråbrun A1068 Stolphål Gråbrun A1073 Härd Sot, kol A1086 Stolphål Gråbrun A1095 Stolphål Sot, kol A1101 Härd Sot, kol Botten A1111 Stolphål Gråbrun A1118 Stolphål Gråbrun A1125 Härd Sot, kol A1134 Stolphål Gråbrun A1141 Stolphål Gråbrun A1147 Stolphål Sotig gråbrun A1154 Stolphål Sotig gråbrun, sten A1160 Stolphål Gråbrun A1166 Stolphål Mörk gråbrun A1171 Stolphål Gråbrun A1177 Stolphål Gråbrun A1182 Stolphål Gråbrun A1188 Stolphål Gråbrun A1194 Stolphål Mörk gråbrun A1199 Stolphål Gråbrun

20 Id Typ Undertyp Hus Beskrivning Längd Bredd Djup Fynd Prov Kommentar Signatur Datum Väderstreck Ritning A1204 Stolphål Gråbrun A1211 Härd Sot, kol A1217 Stolphål Gråbrun A1225 Härd Sot, kol A1233 Härd Sot, kol A1240 Härd Sot, kol A1247 Härd Sot, kol, sten Närmast rektangulär A1252 Härd Sot, kol A1260 Ugn Sot, kol, förslaggad lera, slagg Kol Mh No X A1267 Stolphål Mörk gråbrun A1273 Stolphål Mörk gråbrun A1279 Härd Sot, kol A1288 Härd Sot, kol A1296 Härd Sot, kol, sten A1308 Grop Flammig sotig Ev lagerrest. Skärs av A1296 A1325 Stolphål Mörk gråbrun A1330 Stolphål Gråbrun A1335 Stolphål Gråbrun A1341 Stolphål Gråbrun A1346 Stolphål Gråbrun A1353 Stolphål Gråbrun A1359 Stolphål Gråbrun A1365 Stolphål Gråbrun A1372 Stolphål Gråbrun A1378 Stolphål Stenskott Något mörk gråbrun med flera 0.1 M stora stenar

21 Id Typ Undertyp Hus Beskrivning Längd Bredd Djup Fynd Prov Kommentar Signatur Datum Väderstreck Ritning A1384 Stolphål Stenskott Något mörk gråbrun med ett flertal 0.1 M stora stenar A1390 Stolphål Gråbrun A1395 Stolphål Gråbrun A1401 Stolphål Gråbrun A1406 Stolphål Gråbrun A1411 Grop Gråbrun A1420 Härd Sot, kol Halva anläggningen döljs av ett stort stenblock A1426 Stolphål Något flammig gråbrun A1432 Stolphål Gråbrun A1437 Stolphål Gråbrun A1442 Stolphål Mörk gråbrun A1448 Grop Något mörk gråbrun A1455 Stolphål Gråbrun A1460 Stolphål Gråbrun A1466 Stolphål Gråbrun A1471 Stolphål Gråbrun A1477 Härd Sot, kol A1484 Härd Sot, kol Skadad A1490 Härd Sot, kol, sten Två härdar. Går ej utreda vad som skär vad A1509 Härd Sot, kol, enstaka sten A1517 Stolphål Mörk gråbrun A1523 Stolphål Mörk gråbrun A1530 Härd Sot, kol, sten Närmast rektangulär A1539 Stolphål Mörk gråbrun

22 Id Typ Undertyp Hus Beskrivning Längd Bredd Djup Fynd Prov Kommentar Signatur Datum Väderstreck Ritning A1544 Härd Sot, kol, sten A1554 Härd Sot, kol, sten Flyter ihop med a1563 A1563 Härd Sot, kol A1570 Härd Sot, kol A1580 Härd Sot, kol, enstaka sten A1587 Härd Sot, kol, enstaka sten A1594 Härd Sot, kol Skadad A1602 Härd Sot, kol Skadad A1609 Härd Sot, kol, sten A1616 Härd Sot, kol, sten Rektangulär A1628 Härd Sot, kol, enstaka sten A1637 Grop Gråbrun A1646 Stolphål Gråbrun A1651 Härd Sot, kol, sten A1659 Härd Sot, kol A1667 Härd Sot, kol A1675 Stolphål Sotig gråbrun A1681 Härd Sot, kol, sten A1688 Härd Sot, kol Flyter in i a1694 A1694 Härd Sot, kol, sten A1701 Stolphål Mörk gråbrun A1706 Härd Sot, kol Kol Skadad A1715 Härd Sot, kol Skadad A1722 Ugn Sot, kol, slagg Mh No X A1727 Härd Sot, kol, enstaka sten A1734 Stolphål Gråbrun A1739 Stolphål Något mörk gråbrun

23 Id Typ Undertyp Hus Beskrivning Längd Bredd Djup Fynd Prov Kommentar Signatur Datum Väderstreck Ritning A1745 Stolphål Gråbrun A1752 Grop Gråbrun A1761 Härd Sot, kol, sten Kol A1772 Härd Sot, kol, sten A1786 Härd Sot, kol, sten A1798 Härd Sot, kol, sten A1811 Härd Sot, kol, sten A1824 Härd Sot, kol Trasig A1837 Härd Sot, kol Trasig A1849 Grop Gråbrun sand, förekomst av slagg och bränd lera A1861 Härd Sot, kol, enstaka sten A1877 Stolphål Gråbrun A1888 Stolphål Gråbrun A1900 Stolphål Sotig gråbrun A1912 Härd Sot, kol A1926 Grop Gråbrun A1936 Härd Sotig gråbrun sand. Skärvig sten, sot, kol på 0.1 M djup A1954 Härd Sot, kol A1967 Härd Sot, kol, enstaka sten A1982 Härd Sot, kol, ten A1995 Stolphål Gråbrun A2007 Härd Sot, kol, sten A2022 Härd Sot, kol, sten A2036 Härd Sot, kol Skadad

24 Id Typ Undertyp Hus Beskrivning Längd Bredd Djup Fynd Prov Kommentar Signatur Datum Väderstreck Ritning A2050 Härd Sot, kol, sten Skadad A2062 Härd Sot, kol, sten Kol A2081 Härd Sot, kol, sten A2096 Härd Sot, kol, sten A2112 Härd Sot, kol, sten A2129 Härd Sot, kol, sten A2145 Härd Sot, kol, sten A2158 Härd Sot, kol, sten A2169 Härd Sot, kol, enstaka sten A2180 Härd Sot, kol, sten A2191 Härd Sot, kol, sten A2203 Härd Sot, kol, enstaka sten A2218 Härd Sot, kol, enstaka sten A2233 Härd Sot, kol, sten A2248 Härd Sot, kol, enstaka sten Skadad, lagd mot berg A2262 Härd Sot, kol, sten A2277 Härd Sot, kol, sten Anlagd mot berg A2293 Grop Sotig gråbrun Kol Anlagd mot berg A2304 Stolphål Gråbrun A2316 Stolphål Gråbrun A2326 Grop Sotig gråbrun Keramik Keramik Anlagd på berg A2340 Härd Sot, kol Anlagd på berg A2352 Härd Sot, kol, enstaka sten Skär eller skärs av A2364 A2364 Härd Sot, kol, sten A2377 Härd Sot, kol, sten

25 Id Typ Undertyp Hus Beskrivning Längd Bredd Djup Fynd Prov Kommentar Signatur Datum Väderstreck Ritning A2392 Stolphål Gråbrun A2403 Stolphål Gråbrun A2413 Stolphål Något flammig gråbrun A2426 Härd Sot, kol, sten A2442 Grop Gråbrun A2454 Grop Gråbrun A2466 Grop Gråbrun A2479 Stolphål Gråbrun A2490 Stolphål Något flammig gråbrun A2499 Stolphål Något mörk gråbrun A2511 Stolphål Gråbrun A2524 Grop Lätt sotig gråbrun, skörbrända stenar, bränd lera A2537 Härd Sot, kol, enstaka sten A2551 Härd Sot, kol, enstaka sten A2567 Härd Sot, kol, sten A2580 Stolphål Lätt sotig mörk gråbrun A2591 Härd Sot, kol enstaka stenar, ej eldpåverkade A2604 Härd Sot, kol, sten A2619 Grop Gråbrun A2632 Grop Gråbrun Keramik A2640 Härd Sot, kol, sten A2650 Härd Sot, kol, sten A2665 Härd Sot, kol, sten A2679 Härd Sot, kol, sten

26 Id Typ Undertyp Hus Beskrivning Längd Bredd Djup Fynd Prov Kommentar Signatur Datum Väderstreck Ritning A2692 Stolphål Stenskott Gråbrun A2701 Stolphål Stenskott Gråbrun A2708 Stolphål Stenskott Något mörk gråbrun A2717 Stolphål Stenskott Något mörk gråbrun A2726 Grop Gråbrun A2736 Stolphål Stenskott Gråbrun A2743 Härd Sot, kol, sten A2759 Härd Sot, kol A2768 Härd Sot, kol, sten A2782 Härd Sot, kol, sten Skadad A3014 Stolphål Gråbrun A3025 Härd Sot, kol, enstaka sten A3039 Grop Gråbrun A3053 Härd Sot, kol, sten A3070 Grop Ljus gråbrun, gråbrun A3082 Stolphål Gråbrun A3094 Stolphål Mörk gråbrun A3105 Stolphål Gråbrun A3118 Stolphål Mörk gråbrun A3128 Stolphål Gråbrun A3136 Stolphål Stenskott Gråbrun A3146 Stolphål Stenskott Gråbrun A3158 Grop Gråbrun A3172 Grop Gråbrun A3184 Grop Mörk gråbrun Skadad i väster A3196 Härd Sot, kol A3208 Ugn Sot, kol, bränd lera, slagg Kol Delar av ugnsvägg bevarad Mh No X

27 Id Typ Undertyp Hus Beskrivning Längd Bredd Djup Fynd Prov Kommentar Signatur Datum Väderstreck Ritning A3219 Grop Gråbrun A3233 Härd Sot, kol Skadad A3246 Härd Sot, kol, sten A3260 Stolphål Gråbrun A3269 Stolphål Gråbrun A3277 Stolphål Gråbrun, bränd lera A3286 Stolphål Stenskott Gråbrun, sot För liten vid inmätning, är större åt väster A3296 Stolphål Gråbrun A3304 Stolphål Stenskott Gråbrun A3314 Ränna Något mörk gråbrun A3325 Stolphål Gråbrun A3335 Grop Gråbrun A3347 Stolphål Gråbrun A3357 Stolphål Gråbrun A3368 Grop Gråbrun A3380 Stolphål Gråbrun A3389 Stolphål Gråbrun A3398 Stolphål Stenskott Hus 2 Gråbrun A3409 Stolphål Gråbrun, sot Bränt ben A3420 Stolphål Gråbrun Tand A3428 Stolphål Stenskott Något mörk gråbrun A3436 Grop Något flammig gråbrun A3449 Stolphål Ljus gråbrun A3457 Stolphål Gråbrun A3465 Grop Gråbrun Stolphål?

28 Id Typ Undertyp Hus Beskrivning Längd Bredd Djup Fynd Prov Kommentar Signatur Datum Väderstreck Ritning A3475 Ugn Något sotig gråbrun sand, rikligt med slagg O X A3485 Härd Sot, kol A3496 Stolphål Stenskott Gråbrun A3505 Stolphål Något mörk gråbrun A3515 Grop Gråbrun A3527 Stolphål Gråbrun A3535 Stolphål Gråbrun A3544 Stolphål Stenskott Hus 2 Något mörk gråbrun Nedschaktad vid avbaningen Mh No X A3555 Stolphål Gråbrun A3563 Stolphål Något mörk gråbrun A3572 Stolphål Gråbrun A3580 Stolphål Gråbrun A3592 Stolphål Gråbrun A3612 Stolphål Något mörk gråbrun A3622 Stolphål Något mörk gråbrun A3631 Stolphål Stenskott Något mörk gråbrun A3640 Stolphål Stenskott Något mörk gråbrun A3650 Stolphål Gråbrun A3658 Stolphål Stenskott Något mörk gråbrun A3668 Stolphål Stenskott Gråbrun A3676 Stolphål Stenskott Hus 2 Något mörk gråbrun Bränt ben A3686 Ränna Gråbrun A3709 Stolphål Gråbrun A3718 Härd Sot, kol, sten A3732 Stolphål Något mörk gråbrun

29 Id Typ Undertyp Hus Beskrivning Längd Bredd Djup Fynd Prov Kommentar Signatur Datum Väderstreck Ritning A3742 Stolphål Stenskott Hus 2 Något mörk gråbrun Enstaka sten i ytan Mh No X A3751 Härd Sot, kol A3763 Stolphål Stenskott Något mörk gråbrun A3775 Stolphål Stenskott Gråbrun A3784 Stolphål Stenskott Något mörk gråbrun A3794 Stolphål Stenskott Hus 2 Något mörk gråbrun A3803 Stolphål Något ljus gråbrun A3811 Stolphål Hus 2 Något mörk gråbrun A3821 Grop Gråbrun A3836 Stolphål Gråbrun A3848 Stolphål Stenskott Gråbrun A3858 Härd Sot, kol A3869 Stolphål Stenskott Gråbrun A3879 Stolphål Något mörk gråbrun A3886 Stolphål Stenskott Ljus gråbrun A3894 Grop Gråbrun Kan tolkas som en brunn. Dock grund sådan. Lermarker strax i söder A3909 Härd Sot, kol Skadad A3918 Härd Sot, kol A3928 Grop Gråbrun A3940 Ugn Sot, kol, bränd lera, slagg Kol Grund anläggning. Bränd lera och slagg enbart på ytan Mh No X A3951 Ugn 1) Sot, enstaka kolbitar, bränd lera u form av ugnsväggspatier, slagg. 2) Något sotig gråbrun sand Delar av ugnsväggen var bevarad Mh No X

30 Id Typ Undertyp Hus Beskrivning Längd Bredd Djup Fynd Prov Kommentar Signatur Datum Väderstreck Ritning A3962 Ugn Sotig gråbrun silt, kol, slagg Rikligt med slagg Mh No X A3970 Ugn Sotig gråbrun silt, kol, slagg, bränd lera Delar av ugnsväggen var bevarade. Rikligt med slagg Mh No X A3979 Ugn Sotig gråbrun silt, kol, slagg, Rikligt med slagg, bl a bottenslagg som vilat mot siltig botten. Ingen bränd lera Mh No X A3989 Stolphål Gråbrun A3996 Stolphål Gråbrun A4003 Ugn Sotig sand, slagg, bränd lera, sten Kantställd sten i söder Mh No X A4009 Stolphål Gråbrun A4018 Stolphål Stenskott Något mörk gråbrun A4027 Stolphål Mörk gråbrun A4036 Härd Sot, kol, ten A4048 Grop Gråbrun A4060 Ugn Sot, kolstänk, bränd lera, slagg, kollins mot botten Kol (kvist) Delar av ugnsvägg bevarad Mh No X A4072 Härd Sot, kol A4084 Ugn Sot, kolsänk, bränd lera, slagg Rester av ugnsvägg Mh N X A4094 Härd Sot, kol, enstaka bränd lera A4105 Härd Sot, kol Skadad A4119 Härd Sot, kol Skadad A4131 Stolphål Sotig gråbrun Bränt ben A4141 Härd Sot, kol Skadad

31 Id Typ Undertyp Hus Beskrivning Längd Bredd Djup Fynd Prov Kommentar Signatur Datum Väderstreck Ritning A4152 Stolphål Gråbrun A4160 Stolphål Stenskott Grå A4169 Stolphål Gråbrun A4179 Stolphål Gråbrun A4187 Stolphål Hus 1 Gråbrun A4196 Stolphål Stenskott Hus 1 Något mörk gråbrun sand Även bränd lera har använts till skoningen Mh No X A4204 Härd Sot, kol, sten A4217 Grop Något mörk gråbrun A4229 Härd Härdgrop Sot, kol, sten Minst 0.3 M djup A4242 Härd Sot, kol, sten A4260 Härd Sot, kol, sten A4274 Stolphål Mörk gråbrun A4284 Stolphål Stenskott Gråbrun A4295 Stolphål Stenskott Gråbrun A4304 Härd Sot, kol Skadad A4316 Härd Sot, kol Skadad A4330 Härd Sot, kol, sten A4348 Härd Sot, kol, sten A4362 Härd Sot, kol Skadad A4375 Stolphål Mörk gråbrun A4384 Stolphål Stenskott Gråbrun Kraftigt skoning A4395 Stolphål Något mörk gråbrun A4404 Härd Sot, kol, sten A4415 Stolphål Något gråbrun A4425 Stolphål Något mörk gråbrun A4433 Stolphål Stenskott Något mörk gråbrun

32 Id Typ Undertyp Hus Beskrivning Längd Bredd Djup Fynd Prov Kommentar Signatur Datum Väderstreck Ritning A4443 Stolphål Stenskott Hus 1 Mörk gråbrun A4452 Stolphål Stenskott Hus 1 Något mörk gråbrun A4462 Stolphål Gråbrun A4472 Stolphål Något mörk gråbrun A4482 Stolphål Mörk samt gråbrun A4492 Stolphål Något flammig gråbrun A4501 Grop Gråbrun A4514 Grop Gråbrun Tand A4525 Härd Sot, kol, sten A4539 Stolphål Stenskott Något mörk gråbrun A4548 Stolphål Mörk gråbrun A4557 Stolphål Något mörk gråbrun A4568 Stolphål Stenskott Hus 1 Något mörk gråbrun A4577 Stolphål Något mörk gråbrun A4584 Stolphål Stenskott Något mörk gråbrun A4593 Stolphål Något mörk gråbrun A4602 Stolphål Stenskott Mörk gråbrun A4612 Stolphål Något mörk gråbrun A4621 Stolphål Gråbrun A4631 Stolphål Gråbrun A4639 Stolphål Stenskott Hus 1 Något mörk gråbrun Mh No X A4648 Stolphål Gråbrun A4658 Härd Sot, kol, enstaka sten A4672 Stolphål Stenskott Mörk gråbrun A4681 Stolphål Mörk gråbrun A4690 Stolphål Stenskott Mörk gråbrun A4700 Stolphål Något mörk gråbrun

33 Id Typ Undertyp Hus Beskrivning Längd Bredd Djup Fynd Prov Kommentar Signatur Datum Väderstreck Ritning A4710 Stolphål Stenskott Gråbrun A4719 Härd Sot, kol, enstaka sten Skadad A4729 Stolphål Stenskott Mörk gråbrun A4738 Stolphål Hus 1 Gråbrun A4748 Stolphål Stenskott Gråbrun A4758 Stolphål Stenskott Gråbrun A4768 Stolphål Stenskott Hus 1 Något mörk gråbrun A4778 Stolphål Stenskott Något mörk gråbrun A4788 Stolphål Stenskott Något mörk gråbrun A4797 Grop Något mörk gråbrun A4806 Härd Sot, kol, sten A4818 Stolphål Stenskott Något mörk gråbrun A4827 Stolphål Stenskott Något mörk gråbrun A4837 Stolphål Stenskott Något mörk gråbrun A4848 Härd Sot, kol, enstaka sten A4862 Härd Sot, kol, sten Rektangulär A4874 Stolphål Gråbrun A4882 Stolphål Gråbrun A4889 Stolphål Gråbrun A4897 Grop Gråbrun, sot, kol 1 1 A4910 Stolphål Gråbrun A4916 Stolphål Gråbrun A4923 Härd Sot, kol, enstaka sten A4937 Grop Gråbrun A4946 Stolphål Gråbrun A4953 Härd Sot, kol

34 Id Typ Undertyp Hus Beskrivning Längd Bredd Djup Fynd Prov Kommentar Signatur Datum Väderstreck Ritning A4964 Grop Gråbrun flammig, bränd lera A4973 Härd Sot, kol, enstaka sten A4984 Stolphål Gråbrun A4991 Härd Sot, kol, enstaka sten Skadad A5000 Härd Sot, kol, sten 1,3 0,8 A5010 Härd Sot, kol A5023 Grop Bråbrun, enstaka kolstänk, bränd lera A5036 Stolphål Gråbrun A5042 Härd Sot, kol, sten A5052 Härd Sot, kol, sten A5064 Härd Sot, kol, enstaka sten A5072 Härd Sot, kol A5083 Härd Sot, sten A5091 Stolphål Gråbrun A5099 Stolphål Stenskott Gråbrun A5106 Stolphål Gråbrun A5112 Stolphål Gråbrun A5119 Stolphål Gråbrun A5128 Stolphål Gråbrun A5135 Stolphål Gråbrun A5142 Stolphål Gråbrun A5148 Härd Sot, kol, sten A5160 Härd Sot, kol, sten Skär till synes a5175 A5175 Härd Sot, kol Rektangulär A5191 Härd Sot, sten A5200 Härd Sot, kol, sten 1.3 1

35 Id Typ Undertyp Hus Beskrivning Längd Bredd Djup Fynd Prov Kommentar Signatur Datum Väderstreck Ritning A5219 Härd Sot, sten Skadad A5230 Härd Sot, kol, sten A5243 Härd Sot, kol Rektangulär A5254 Härd Sot, kol, sten Rektangulär. Fyllningen består av enbart stora kolstycken Mh N X A5264 Härd Sot, kol, sten A5273 Grop Gråbrun Skadad A5290 Härd Sot, kol, sten A5298 Stolphål Stenskott Gråbrun A5305 Härd Sot, kol, enstaka sten Skadad A5313 Härd Sot, kol, sten Rektangulär. Skär till synes a5327 A5327 Härd Sot, kol, sten A5341 Härd Sot, kol, sten A5352 Härd Sot, kol, sten A5364 Stolphål Ljus gråbrun A5373 Härd Sot, kol, sten Rektangulär A5386 Härd Sot, kol, sten A5399 Härd Sot, kol, enstaka sten A5411 Härd Sot, kol, sten A5423 Härd Sot, kol, sten Skär eller skärs av a5411 A5435 Stolphål Gråbrun A5445 Grop Gråbrun A5459 Härd Sot, kol Botten A5470 Härd Sot, kol A5484 Stolphål Mörk gråbrun

36 Id Typ Undertyp Hus Beskrivning Längd Bredd Djup Fynd Prov Kommentar Signatur Datum Väderstreck Ritning A5494 Härd Sot, kol, enstaka sten Skadad A5510 Stolphål Gråbrun A5520 Stolphål Gråbrun A5530 Härd Sot, kol, enstaka sten Rektangulär A5540 Stolphål Gråbrun A5550 Stolphål Gråbrun A5560 Stolphål Ljus gråbrun A5580 Härd Sot, kol, sten A5594 Stolphål Något mörk gråbrun A5604 Grop Gråbrun A5616 Härd Sot, kol, sten Mkt keramik i toppnivån, troligen lagerrest A5648 Härd Sot, kol, enstaka sten A5660 Härd Sot, kol, sten A5673 Härd Sot, kol, sten A5682 Härd Sot, kol A5691 Stolphål Gråbrun A5699 Härd Sot, kol, sten Kol Mh Nv X A5711 Grop Något mörk gråbrun A5720 Härd Sot, kol Botten A5728 Ugn Sot, enstaka kolbitar, slagg Kol Mh N X A5737 Härd Sot, kol, sten A5747 Härd Sot, kol, sten A5759 Härd Sot, kol, sten Skadad A5769 Härd Sot, kol A5779 Härd Sot, kol A5789 Stolphål Stenskott Gråbrun

37 Id Typ Undertyp Hus Beskrivning Längd Bredd Djup Fynd Prov Kommentar Signatur Datum Väderstreck Ritning A5798 Härd Sot, kol, enstaka sten A5809 Härd Sot, kol Botten A5820 Härd Sot, kol, enstaka sten A5830 Härd Sot, kol A5840 Härd Sot, kol, sten A5851 Härd Sot, kol, sten Skadad A5860 Härd Sot, kol Skadad A5872 Härd Sot, kol A5882 Ugn Sot, kol, slagg, bränd lera Kol Delar av ugnsväggen bevarad i öster, rikligt med kolmi botten Mh N X A5893 Ugn Sot, enstaka kolbitar, slagg Kol Mh N X A5903 Härd Sot, kol A5913 Härd Sot, kol, sten A5922 Grop Något sotig gråbrun A5932 Härd Sot, kol, sten A5942 Härd Sot, kol, sten A5952 Härd Sot, kol, sten Rikligt med sten A5962 Stolphål Gråbrun A5984 Stolphål Stenskott Hus 1 Något mörk gråbrun A5996 Stolphål Stenskott Hus 1 Något mörk gråbrun A6008 Stolphål Gråbrun A6017 Stolphål Stenskott Hus 1 Något mörk gråbrun A6027 Stolphål Hus 1 Något mörk gråbrun A6056 Stolphål Något mörk gråbrun A6064 Stolphål Stenskott Något mörk gråbrun A6074 Stolphål Gråbrun

38 Id Typ Undertyp Hus Beskrivning Längd Bredd Djup Fynd Prov Kommentar Signatur Datum Väderstreck Ritning A6086 Stolphål Gråbrun A6095 Stolphål Gråbrun A6103 Stolphål Något mörk gråbrun A6114 Stolphål Hus 2 Gråbrun A6122 Stolphål Stenskott Hus 2 Gråbrun A6129 Stolphål Gråbrun A6138 Stolphål Gråbrun

39 Bilaga 2. Anläggningsritningar. Skala 1 :20 a1260 NO (1:20) a1722 NO (1:20) a3208 NO (1:20) a3475 O (1:20) a3544 NO (1:20) a3742 NO (1:20) a3940 NO (1:20) a3951 NO (1:20) 1 2 a3962 NO (1:20) a3970 NO (1:20) a3979 NO (1:20) a4003 NO (1:20) a4060 NO (1:20) a4084 N (1:20) a4196 NO (1:20) a4639 NO (1:20) a5254 N (1:20) a5699 NV (1:20) a5728 N (1:20) a5882 N (1:20) a5893 N (1:20)

40 Bilaga 3. Fyndlista Fyndnr Material Typ Undertyp Anläggning Punktnr Antal Vikt i g Kommentar 1 Keramik Kärl Buk Större kärl 2 Keramik Kärl Buk Fragment 3 Keramik Kärl Recent 4 Tegel Tegel Recent 5 Keramik Kärl Buk Keramik Kärl Fot, botten Keramik Kärl Buk Matskorpa 8 Keramik Kärl Buk Fragment 9 Tegel Tegel Recent 10 Keramik Kärl Buk Större kärl 11 Keramik Kärl Buk Recent 12 Flinta Avslag Keramik Kärl Buk Recent 14 Keramik Kärl Buk Recent 15 Keramik Kärl Buk Fragment 16 Keramik Kärl Mynning, buk Keramik Kärl Botten, buk Matskorpa. Funna i lager ovanpå A5616 Funna i lager ovanpå A Keramik Kärl Matskorpa, fragment

41 Bilaga 4. Vedartsanalys

42

43

44 Bilaga C-analys

45

46

47

48

49

50

51

52

53

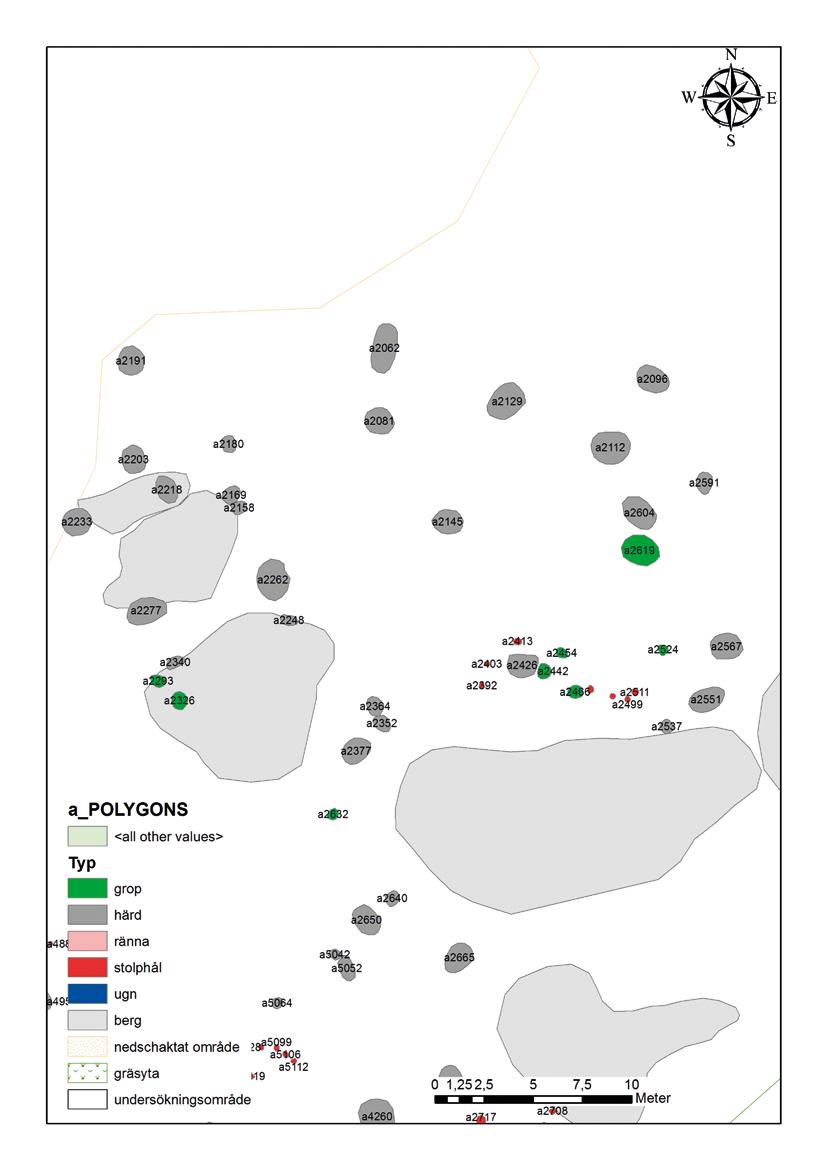

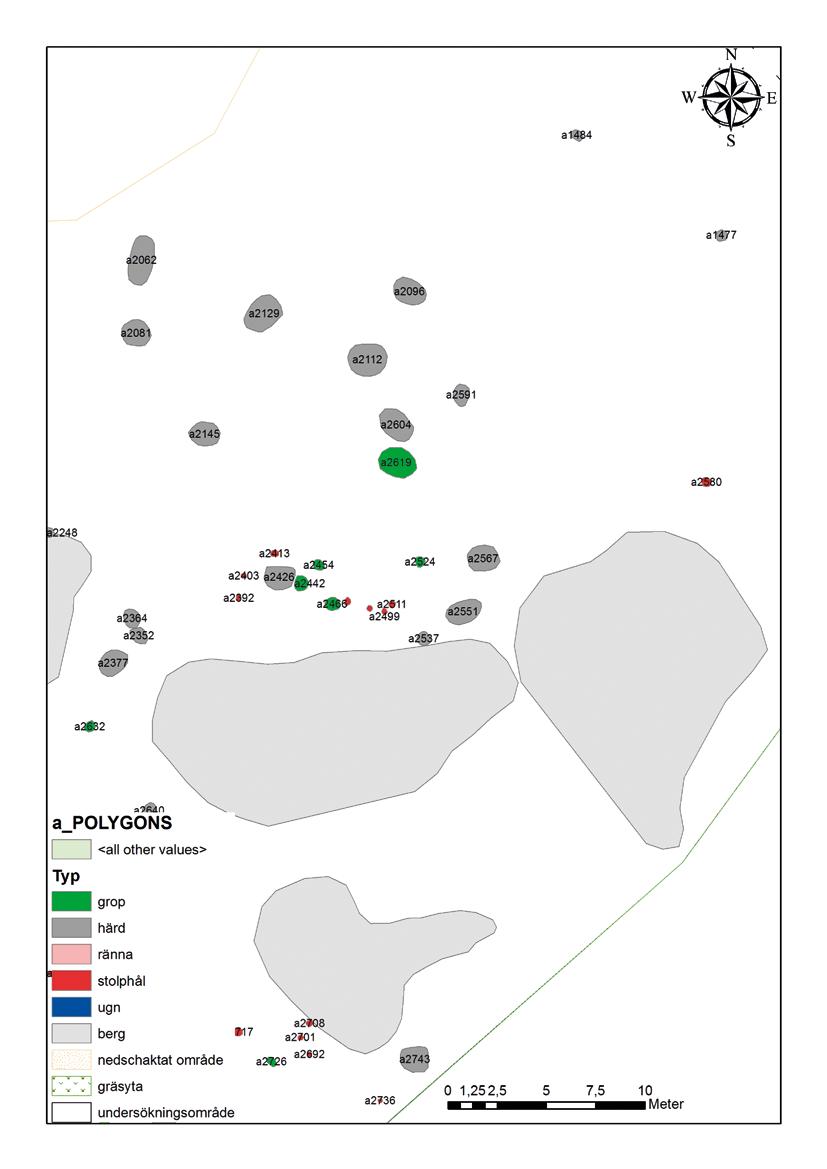

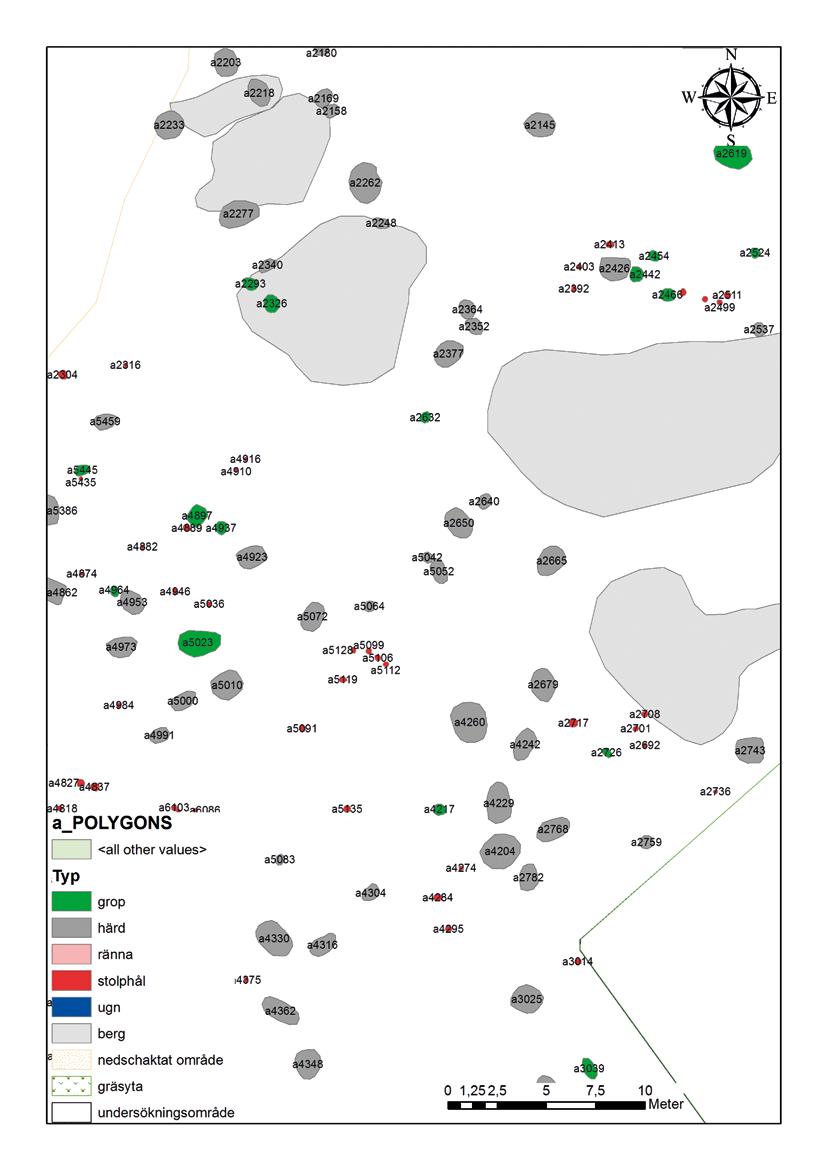

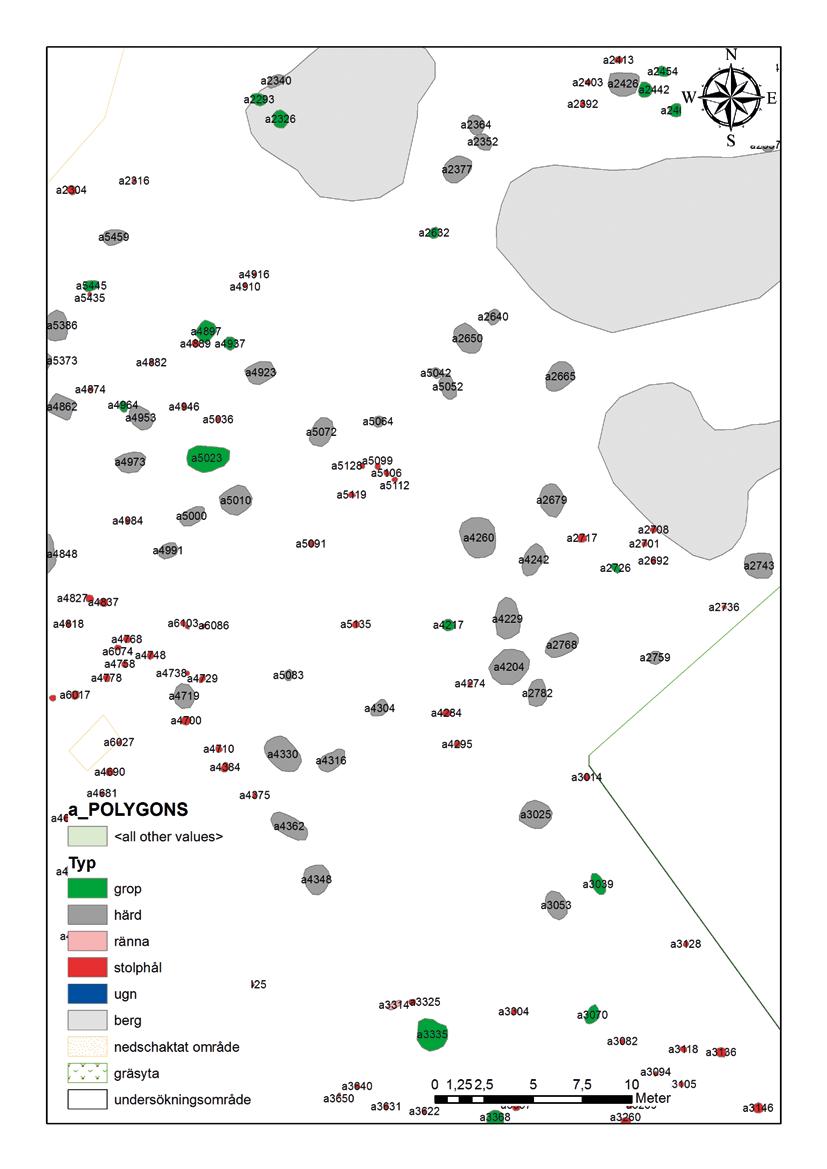

54 Bilaga 6. Översiktskartor

55

56

57

58

59

60

61

62

63

64
