1 Du kan läsa rekommendationerna i instruktionsboken, den tekniska specifikationen eller installationsanvisningarna för. Du hittar svar på alla dina frågor i instruktionsbok (information, specifikationer, säkerhetsanvisningar, tillbehör etc). Detaljerade användarinstruktioner finns i bruksanvisningen Instruktionsbok Manual Bruksanvisning Användarguide Bruksanvisningar

2 Utdrag ur manual: så inte är fallet, ska installationen avbrytas. frånsäger sig allt ansvar om säkerhetsföreskrifterna inte följs. Service Du får under inga omständigheter själv försöka reparera ugnen. Reparationer som utförts på ett icke fackmannamässigt sätt kan leda till personskada eller allvarligt fel på ugnen. Kontakta din återförsäljare eller auktoriserat servicecenter och insistera på att man vid byte av komponenter använder original reservdelar. Barn och säkerhet Ugnen får endast användas av vuxna eller av barn i vuxens sällskap. Små barn får inte leka med vreden. De får inte heller leka med eller i närheten av ugnen. Åtkomliga delar på ugnen kan bli heta när ugnen används. Barn bör hållas borta från ugnen tills den har svalnat. Miljöinformation När ugnen är installerad, ber vi dig att avyttra emballaget på ett ur miljösynpunkt riktigt och säkert sätt. När ugnen ska kastas, gör den oanvändbar genom att klippa av ledningen. Symbolen på produkten eller emballaget anger Användning av ugnen Ugnen är uteslutande avsedd att användas för matlagning och får inte användas i annat syfte. Försäkra dig om, att samtliga vred är av när ugnen inte används. Om elektriska apparater ansluts till en stickkontakt i närheten av ugnen, försäkra dig om, att inga elledningar kommer i kontakt med ugnen eller ligger för nära ugnens heta delar. Ugnar blir mycket heta under användning och fortsätter att vara varma länge efteråt. Var försiktig och se till att du inte kommer åt värmeelementen inuti ugnen. Håll dig på avstånd från ugnen när du öppnar ugnsluckan under tillagning, eller när maten är klar, så att du inte står i vägen för den ånga eller värme som kan strömma ut när du öppnar luckan. Om ugnen inte fungerar, slå av strömmen. Lämna aldrig köksredskap, som innehåller matrester som t. ex. fett eller olja på eller i ugnen, då detta kan leda till skador om ugnen sätts på oavsiktligt. Se alltid till att placera långpannan så, att fett kan samlas upp i den när grillen används eller vid stekning av kött. Fyll på lite vatten i långpannan för att motverka rök och dålig lukt. Använd alltid grytlappar eller grillhandskar för att ta ut föremål ur ugnen. Med hänsyn till hygien och säkerhet bör ugnen alltid hållas ren. Om fett eller andra matrester ansamlas i ugnen, kan eldsvåda uppstå. Slå av strömmen före rengöring eller underhåll/reparation av ugnen. Vissa av ugnens delar är täckta med stötabsorberande plastfolie. Denna folie ska avlägsnas innan ugnen tas i bruk. att produkten inte får hanteras som hushållsavfall. Den skall i stället lämnas in på uppsamlingsplats för återvinning av el- och elektronikkomponenter. Genom att säkerställa att produkten hanteras på rätt sätt bidrar du till att förebygga eventuellt negativa miljö- och hälsoeffekter som kan uppstå om produkten kasseras som vanligt avfall. För ytterligare upplysningar om återvinning bör du kontakta lokala myndigheter eller sophämtningstjänst eller affären där du köpte varan. Det är av yttersta vikt, att denna bruksanvisning förvaras med utrustningen med hänseende på framtida användning. Om ugnen säljs eller skänks bort, ber vi dig se till, att bruksanvisningen medföljer ugnen, så att den nya ägaren kan få del av information om säkerhet samt ugnens funktioner. Introduktion till användning av bruksanvisningen Följande symboler används i bruksanvisningen för att göra texten mer överskådlig: Säkerhetsinformation Beskrivning av arbete steg för steg Råd och tips Miljöinformation 2 Innehåll Till användaren Viktig säkerhetsinformation Beskrivning av ugnen Efter installation av ugnen Användning av ugnen Tillagningstabeller Rengöring och underhåll Felsökning Konsumentköp EHL TILLVERKARE: ELECTROLUX HOME PRODUCTS ITALY S.p.A. Viale Bologna FORLI (Italien) Till installatören Tekniska data Installation Anslutning till el-nät Denna ugn uppfyller följande EU-direktiv: 73/23 90/683 (lågspänningsdirektiv) 89/336 (direktiv om elektromagnetisk kompatibilitet) 93/68 (generella direktiv) med efterföljande ändringar. Beskrivning av ugnen Kontrollpanel Funktionsväljare Termostat Huvudkontrollampa Kontrollampa för termostaten Grill Ugnslampa Varmluftsfläkt Typskylt 3 Beskrivning av ugnen Funktionsvred (bild 1) Ugnens funktionsvred kan ha följande symboler och funktioner: Ugnsbelysning ugnsbelysningen tänds utan att en ugnsfunktion valts. Traditionell matlagning värme kommer både från tak- och bottenelementen för att säkerställa en jämn uppvärmning av ugnen. Varmluft denna funktion gör det möjligt att steka eller steka och baka samtidigt på olika nivåer i ugnen utan att smaken påverkas. Kan även användas för att tina frysta matvaror Grill grillelement inkopplat Bild 1 Termostatvred (bild 2) Med termostatvredet, som vrids medurs, väljs en temperatur mellan 50 C och max (230 C). Termostatlampa ( C) När ugnstemperatur har valts, tänds denna lampa och fortsätter att lysa tills ugnen har uppnått vald temperatur. Därefter tänds och släcks lampan samtidigt med termostaten som en indikation på hur temperaturen hålls. Bild 2 Kontrollampa Denna lampa börjar lysa när ett värmeelement tänds. 4 Efter installation av ugnen Innan produkten används skall allt emallage inklusive dekal och skyddsfilm avlägsnas. Innan ugnen används för första gången, rengör ugnsgaller och långpanna omsorgsfullt. När ugnen har installerats ska följande göras: a) Ställ termostatvredet till max och ugnens funktionsvred till traditionell matlagning. b) Värm upp den tomma ugnen i ca 45 minuter.

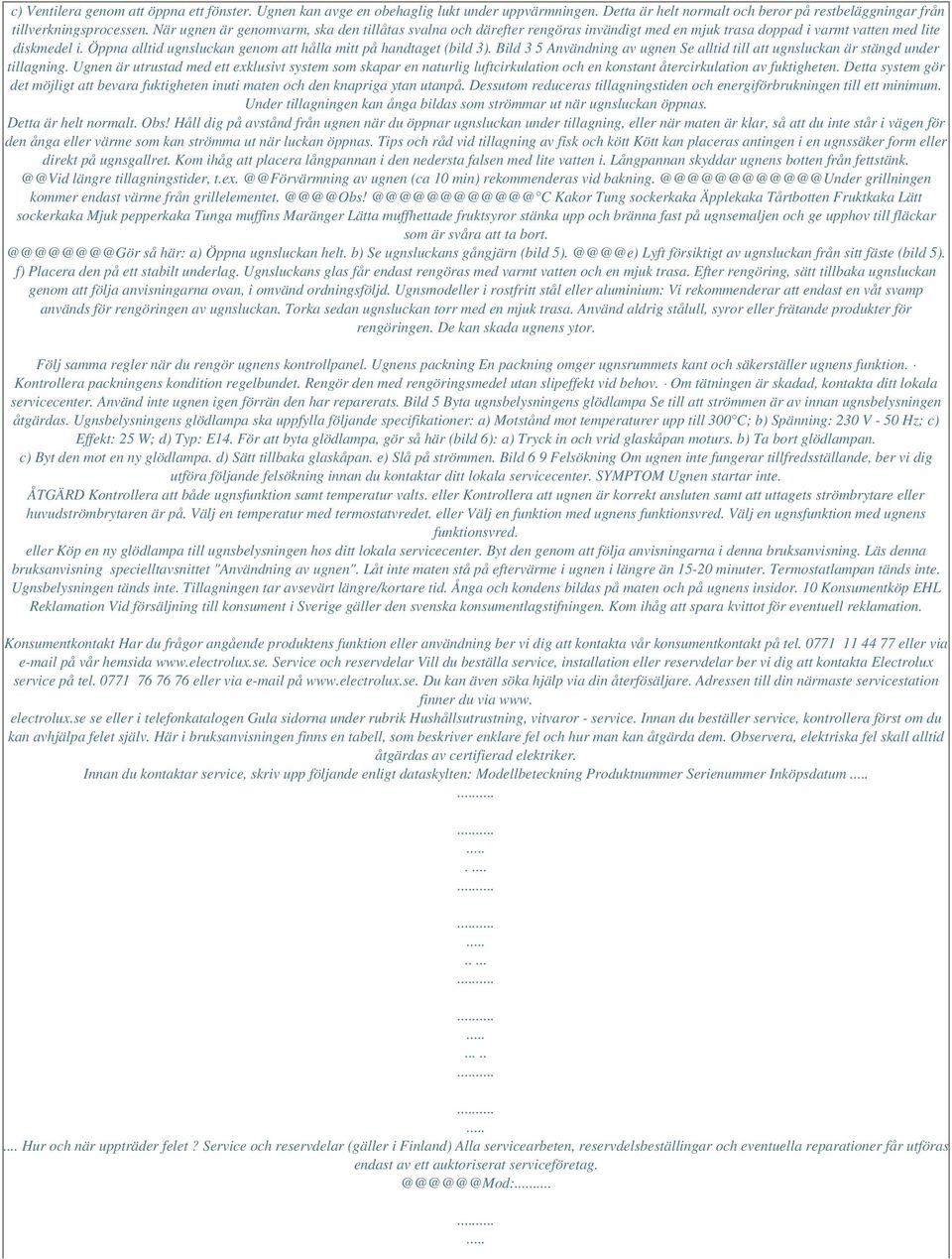

3 c) Ventilera genom att öppna ett fönster. Ugnen kan avge en obehaglig lukt under uppvärmningen. Detta är helt normalt och beror på restbeläggningar från tillverkningsprocessen. När ugnen är genomvarm, ska den tillåtas svalna och därefter rengöras invändigt med en mjuk trasa doppad i varmt vatten med lite diskmedel i. Öppna alltid ugnsluckan genom att hålla mitt på handtaget (bild 3). Bild 3 5 Användning av ugnen Se alltid till att ugnsluckan är stängd under tillagning. Ugnen är utrustad med ett exklusivt system som skapar en naturlig luftcirkulation och en konstant återcirkulation av fuktigheten. Detta system gör det möjligt att bevara fuktigheten inuti maten och den knapriga ytan utanpå. Dessutom reduceras tillagningstiden och energiförbrukningen till ett minimum. Under tillagningen kan ånga bildas som strömmar ut när ugnsluckan öppnas. Detta är helt normalt. Obs! Håll dig på avstånd från ugnen när du öppnar ugnsluckan under tillagning, eller när maten är klar, så att du inte står i vägen för den ånga eller värme som kan strömma ut när luckan öppnas. Tips och råd vid tillagning av fisk och kött Kött kan placeras antingen i en ugnssäker form eller direkt på ugnsgallret. Kom ihåg att placera långpannan i den nedersta falsen med lite vatten i. Långpannan skyddar ugnens botten från längre tillagningstider, av ugnen (ca 10 min) rekommenderas vid grillningen kommer endast värme C Kakor Tung sockerkaka Äpplekaka Tårtbotten Fruktkaka Lätt sockerkaka Mjuk pepperkaka Tunga muffins Maränger Lätta muffhettade fruktsyror stänka upp och bränna fast på ugnsemaljen och ge upphov till fläckar som är svåra att ta så här: a) Öppna ugnsluckan helt. b) Se ugnsluckans gångjärn (bild Lyft försiktigt av ugnsluckan från sitt fäste (bild 5). f) Placera den på ett stabilt underlag. Ugnsluckans glas får endast rengöras med varmt vatten och en mjuk trasa. Efter rengöring, sätt tillbaka ugnsluckan genom att följa anvisningarna ovan, i omvänd ordningsföljd. Ugnsmodeller i rostfritt stål eller aluminium: Vi rekommenderar att endast en våt svamp används för rengöringen av ugnsluckan. Torka sedan ugnsluckan torr med en mjuk trasa. Använd aldrig stålull, syror eller frätande produkter för rengöringen. De kan skada ugnens ytor. Följ samma regler när du rengör ugnens kontrollpanel. Ugnens packning En packning omger ugnsrummets kant och säkerställer ugnens funktion. Kontrollera packningens kondition regelbundet. Rengör den med rengöringsmedel utan slipeffekt vid behov. Om tätningen är skadad, kontakta ditt lokala servicecenter. Använd inte ugnen igen förrän den har reparerats. Bild 5 Byta ugnsbelysningens glödlampa Se till att strömmen är av innan ugnsbelysningen åtgärdas. Ugnsbelysningens glödlampa ska uppfylla följande specifikationer: a) Motstånd mot temperaturer upp till 300 C; b) Spänning: 230 V - 50 Hz; c) Effekt: 25 W; d) Typ: E14. För att byta glödlampa, gör så här (bild 6): a) Tryck in och vrid glaskåpan moturs. b) Ta bort glödlampan. c) Byt den mot en ny glödlampa. d) Sätt tillbaka glaskåpan. e) Slå på strömmen. Bild 6 9 Felsökning Om ugnen inte fungerar tillfredsställande, ber vi dig utföra följande felsökning innan du kontaktar ditt lokala servicecenter. SYMPTOM Ugnen startar inte. ÅTGÄRD Kontrollera att både ugnsfunktion samt temperatur valts. eller Kontrollera att ugnen är korrekt ansluten samt att uttagets strömbrytare eller huvudströmbrytaren är på. Välj en temperatur med termostatvredet. eller Välj en funktion med ugnens funktionsvred. Välj en ugnsfunktion med ugnens funktionsvred. eller Köp en ny glödlampa till ugnsbelysningen hos ditt lokala servicecenter. Byt den genom att följa anvisningarna i denna bruksanvisning. Läs denna bruksanvisning specielltavsnittet "Användning av ugnen". Låt inte maten stå på eftervärme i ugnen i längre än minuter. Termostatlampan tänds inte. Ugnsbelysningen tänds inte. Tillagningen tar avsevärt längre/kortare tid. Ånga och kondens bildas på maten och på ugnens insidor. 10 Konsumentköp EHL Reklamation Vid försäljning till konsument i Sverige gäller den svenska konsumentlagstifningen. Kom ihåg att spara kvittot för eventuell reklamation. Konsumentkontakt Har du frågor angående produktens funktion eller användning ber vi dig att kontakta vår konsumentkontakt på tel eller via på vår hemsida Service och reservdelar Vill du beställa service, installation eller reservdelar ber vi dig att kontakta Electrolux service på tel eller via på Du kan även söka hjälp via din återfösäljare. Adressen till din närmaste servicestation finner du via www. electrolux.se se eller i telefonkatalogen Gula sidorna under rubrik Hushållsutrustning, vitvaror - service. Innan du beställer service, kontrollera först om du kan avhjälpa felet själv. Här i bruksanvisningen finns en tabell, som beskriver enklare fel och hur man kan åtgärda dem. Observera, elektriska fel skall alltid åtgärdas av certifierad elektriker. Innan du kontaktar service, skriv upp följande enligt dataskylten: Modellbeteckning Produktnummer Serienummer Inköpsdatum Hur och när uppträder felet? Service och reservdelar (gäller i Finland) Alla servicearbeten, reservdelsbeställingar och eventuella reparationer får utföras endast av ett auktoriserat

4 Prod. Nr: Ser. Nr:. (0,1597 /min+lna). Konsumentrådgivaren kan också kontaktas via elektronisk post, adress Garanti i Finland Produktens garantitid kan definieras separate. Finns det ingen definierad garantitid, har produkten garanti enligt den gällande lagstiftningen och de lokala bestämmelserna. Garantivillkoren uppfyller branchens allmänna villkor enligt den gällande lagstiftningen.

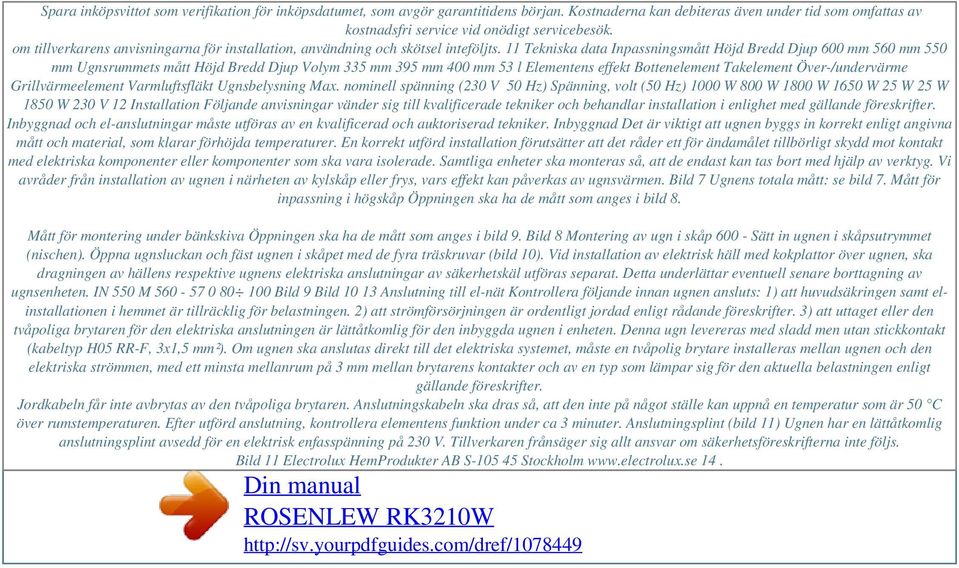

5 Powered by TCPDF ( Spara inköpsvittot som verifikation för inköpsdatumet, som avgör garantitidens början. Kostnaderna kan debiteras även under tid som omfattas av kostnadsfri service vid onödigt servicebesök. om tillverkarens anvisningarna för installation, användning och skötsel inteföljts. 11 Tekniska data Inpassningsmått Höjd Bredd Djup 600 mm 560 mm 550 mm Ugnsrummets mått Höjd Bredd Djup Volym 335 mm 395 mm 400 mm 53 l Elementens effekt Bottenelement Takelement Över-/undervärme Grillvärmeelement Varmluftsfläkt Ugnsbelysning Max. nominell spänning (230 V 50 Hz) Spänning, volt (50 Hz) 1000 W 800 W 1800 W 1650 W 25 W 25 W 1850 W 230 V 12 Installation Följande anvisningar vänder sig till kvalificerade tekniker och behandlar installation i enlighet med gällande föreskrifter. Inbyggnad och el-anslutningar måste utföras av en kvalificerad och auktoriserad tekniker. Inbyggnad Det är viktigt att ugnen byggs in korrekt enligt angivna mått och material, som klarar förhöjda temperaturer. En korrekt utförd installation förutsätter att det råder ett för ändamålet tillbörligt skydd mot kontakt med elektriska komponenter eller komponenter som ska vara isolerade. Samtliga enheter ska monteras så, att de endast kan tas bort med hjälp av verktyg. Vi avråder från installation av ugnen i närheten av kylskåp eller frys, vars effekt kan påverkas av ugnsvärmen. Bild 7 Ugnens totala mått: se bild 7. Mått för inpassning i högskåp Öppningen ska ha de mått som anges i bild 8. Mått för montering under bänkskiva Öppningen ska ha de mått som anges i bild 9. Bild 8 Montering av ugn i skåp Sätt in ugnen i skåpsutrymmet (nischen). Öppna ugnsluckan och fäst ugnen i skåpet med de fyra träskruvar (bild 10). Vid installation av elektrisk häll med kokplattor över ugnen, ska dragningen av hällens respektive ugnens elektriska anslutningar av säkerhetskäl utföras separat. Detta underlättar eventuell senare borttagning av ugnsenheten. IN 550 M Bild 9 Bild Anslutning till el-nät Kontrollera följande innan ugnen ansluts: 1) att huvudsäkringen samt elinstallationen i hemmet är tillräcklig för belastningen. 2) att strömförsörjningen är ordentligt jordad enligt rådande föreskrifter. 3) att uttaget eller den tvåpoliga brytaren för den elektriska anslutningen är lättåtkomlig för den inbyggda ugnen i enheten. Denna ugn levereras med sladd men utan stickkontakt (kabeltyp H05 RR-F, 3x1,5 mm²). Om ugnen ska anslutas direkt till det elektriska systemet, måste en tvåpolig brytare installeras mellan ugnen och den elektriska strömmen, med ett minsta mellanrum på 3 mm mellan brytarens kontakter och av en typ som lämpar sig för den aktuella belastningen enligt gällande föreskrifter. Jordkabeln får inte avbrytas av den tvåpoliga brytaren. Anslutningskabeln ska dras så, att den inte på något ställe kan uppnå en temperatur som är 50 C över rumstemperaturen. Efter utförd anslutning, kontrollera elementens funktion under ca 3 minuter. Anslutningsplint (bild 11) Ugnen har en lättåtkomlig anslutningsplint avsedd för en elektrisk enfasspänning på 230 V. Tillverkaren frånsäger sig allt ansvar om säkerhetsföreskrifterna inte följs. Bild 11 Electrolux HemProdukter AB S Stockholm 14.
