1 Avfallsutredning Nacka Strand Detaljplan för Almöstrand och Tjörns entré Datum: PM Geoteknik Sidan 1 av 17 PM Avfallshantering Planprogram Lidingö Centrum - Torsvik 1 (21)

2 Sidan 2 av 17 Innehållsförteckning 1. Inledning Nuvarande avfallshantering... 3 Miljötorget... 3 Avfallsmängder Framtid... 6 Avfallsplanering... 6 Nacka Strand Några intressanta lösningar... 8 Mini-ÅVC... 8 Mobil ÅVC Förslag Miljötorg Restavfall från hushåll och verksamheter Matavfall Förpackningar och tidningar Grovavfall Farligt avfall, elavfall och läkemedelsavfall Skräp Transportvägar Information/kommunikation Alternativa lösningar Handläggare Leif Lundin (Atkins) / Elias Prokofiev (Atkins) Granskad (datum/signatur) Datum / Version / 2 Uppdragsledare Leif Lundin (Atkins) Uppdragsnummer (Atkins) Beställare Nacka Strands Fastighets AB, Charlotta Rosén

3 Sidan 3 av Inledning På uppdrag av Nacka Strands Fastighets AB har genomfört en utredning avseende framtidens avfallshantering i Nacka Strand. Utredningen ska utgöra underlag till detaljplaneprogram för Nacka Strand. 2. Nuvarande avfallshantering Avfallshanteringen i Nacka Strand sker idag med traditionell hämtning, mestadels i källsorteringsrum, cirka 21 st, av varierande utformning. Figur 1 exempel på entréer till befintliga källsorteringsrum Sex verksamheter sorterar matavfall, som samlas in genom kommunens försorg. Matavfallet transporteras sedan till en anläggning för rötning. Brf Gustafshög 1 sorterar matavfall och komposterar det själva i en gemensam kompost. Miljötorget På Cylindervägen har det under en längre tid funnits ett s.k. Miljötorg. Där har företag som är verksamma i området möjlighet att lämna i princip all sorts avfall, med undantag för "hushållsavfall och därmed jämförligt", vilket slängs i källsorteringsrummen i området. Miljötorget har också en direktkoppling till mässan via hiss, vilket förenklar interntransporterna av avfallet. Miljötorget upptar cirka 470 m 2. Miljötorget saknar heltäckande väggar, vilket medför att arbetsmiljön, speciellt på vintern, inte är optimal. Miljötorgets tjänster ingår i hyresavtalet. Därmed finns inget behov för varje enskilt företag att ordna med bortförsel av eget avfall, som det inte finns insamling för i kärlsorteringsrummen. Under Miljötorgets öppettider är det bemannat och utgör också basen för personal som arbetar med renhållningen i området (tömning av papperskorgar, städning av källsorteringsrum, hjälp till verksamheter att sortera och slänga avfall m.m.). Boende i Nacka Strand har också möjlighet att lämna bl.a. sitt grov-, el- och farligt avfall på Miljötorget.

4 Sidan 4 av 17 Figur 2 Miljötorget, utvändigt och invändigt Närmaste publika återvinningsstation (för förpackningar och tidningar), ÅVS, finns i Jarlaberg. Närmaste återvinningscentral, ÅVC, för grovavfall från hushåll finns i Skuru. Närmaste miljöstation för farligt avfall finns vid OKQ8, Skvaltan och närmaste Samlaren (för smått elavfall) vid Ica Maxi, Skvaltan. Dessutom finns möjligheten att två gånger per år lämna farligt avfall och smått elavfall till en mobil miljöstation (närmaste plats Jarlaberg). Närmaste apotek, som tar emot läkemedelsavfall, finns i Nacka Forum. Figur 3 Samlaren Ett stort antal papperskorgar (140 st) samt askkoppar (170 st) av varierande utseende finns utspridda i området.

5 Sidan 5 av 17 Figur 4 Exempel på befintliga soptunnor/papperskorgar Avfallsmängder Från Miljötorget och de 21 källsorteringsrum som förvaltas av Nacka Strands Fastighets AB samlades följande mängder in under perioden september 2012 till juni 2013: Tabell 1 Nuvarande avfallsmängder (september 2012 till juni 2013, kg) Miljötorget, Cylindervägen Augustendalsvägen Cylindervägen Fabrikörvägen Jakobsdalsvägen Lokomobilsvägen Det finns flera skolor och verksamheter som har egna abonnemang. Vilka mängder som samlas in från dessa har inte gått att få fram i detta projekt. Avfallsmängderna varierar mycket med tiden utifrån vilka verksamheter som finns inom området.

6 se PM Avfallsteknik Sidan 6 av Framtid Avfallsplanering Enligt Nacka kommuns nya förslag till avfallsplan planerar man för utökad insamling av matavfall avveckling av Skuru ÅVC nyetablering av mini-åvc nyetablering av en kretsloppscentral (KLC) utredning om att möjliggöra för verksamheter att lämna avfall på ÅVC/KLC införa återbruk på ÅVC/KLC ökad insamling av grovavfall genom fastighetsnära insamling ökning av antalet ÅVS från 27 till 32 ökning av antalet behållare för kläd- och textilinsamling obemannade miljöstationer ersätts av bemannade miljöstationer på ÅVC:er och mini- ÅVC:er utredning av den mobila insamlingen avseende färdrutt, SMS-påminnelser, reklam över antalet Samlaren i kommunen I kommunens översiktsplan anges bland annat att manuell hantering vid hämtning bör minimeras av arbetsmiljöskäl. En statlig utredning har föreslagit att hanteringen av förpackningar och tidningar skulle flyttas över från producenterna till kommunerna. En proposition med lagförslag om ändringar av ansvar för avfallshanteringen skulle ha lämnats till riksdagen i början av sommaren 2013, men har skjutits upp.

7 Sidan 7 av 17 Nacka Strand För hela området planeras tillkommande bebyggelse uppgå till totalt m 2 ljus BTA. Figur 5 Tillkommande bebyggelse, område 1-12 Tabell 2 Tillkommande ljus BTA Område BTA bostad BTA verksamhet Totalt m

8 Sidan 8 av Några intressanta lösningar Mini-ÅVC Miniåtervinningscentral (mini-åvc), kvartersnära ÅVC eller näråtervinningscentral, är en bemannad, stationär, mindre återvinningscentral, placerad nära eller i tätbefolkade områden. På mini-åvc samlar kommunen bland annat in farligt avfall och mindre grovavfall. Andra syften kan vara att skapa möjligheter att byta saker, samtidigt som det är en mötesplats i stadsdelen och ger nya arbetstillfällen. Mini-åvc:erna utgör ett komplement till de stationära återvinningscentralerna och införs främst för att underlätta för icke-bilburna hushåll. Stationära mini-åvc finns i Köpenhamn och Oslo och är nu på väg att införas i flera kommuner i Sverige. Figur 6 Mini-ÅVC i Oslo På uppdrag av VA SYD och Sysav Utveckling i Malmö pågår ett arbete med att ta fram en vägledning för hur kvartersnära återvinningscentraler kan förverkligas. Vägledningen skulle varit klar i september 2013, men har ännu inte publicerats. Figur 7 Kvartersnära ÅVC

9 Sidan 9 av 17 Mobil ÅVC Ett alternativ som är mer etablerat i Sverige är mobila åvc. Den mobila centralen besöker ett antal fasta insamlingsplatser enligt en särskild turlista. Systemet kan fungera bra för insamling på platser som ligger en bit utanför centralorterna och i tätbebyggda områden där det är svårt att få permanent plats för mini-åvc. Mobil ÅVC kan med fördel kombineras med mobil insamling av farligt avfall. I SÖRAB-regionen samlas följande fraktioner in på detta sätt: brännbart, obrännbart, metall, textilier, elavfall och småbatterier. Figur 8 Mobil ÅVC i SÖRAB-regionen Enköpings kommun har valt ett system med större fordon och komprimator, vilket kräver större ytor för centralen. Där tas följande fraktioner emot: trä, metallskrot, wellpapp och kartonger, kyl- och frysskåp, trädgårdsavfall, farligt avfall, el-avfall, vitvaror samt brännbart. Figur 9 Mobil ÅVC i Enköping

10 Sidan 10 av Förslag Miljötorg Miljötorget i Nacka Strand är en plats och en tjänst som är uppskattad hos de befintliga verksamheterna. Det medför att en framtida nedläggning skulle göra området mindre attraktivt. Bortförsel av avfall från varje enskilt företag kommer att kräva fler transporter till och från området jämfört med idag, med negativa effekter på miljö och hälsa samt ökad trafikmängd. Bilberoendet hos de boende kommer att öka, då skrymmande grovavfall, vitvaror etc. som nu kan lämnas på Miljötorget, måste köras till närmaste ÅVC. Miljötorgets läge idag, direkt exponerat mot infarten till Nacka Strand, är inte fördelaktigt ur varken estetisk eller praktisk synvinkel. Det händer också att både privatpersoner och verksamheter lämnar avfall utanför Miljötorget när det är stängt. Den framtida placeringen kräver dock ett någorlunda centralt läge, med god tillgänglighet och hög säkerhet för både besökare och hämtande fordon. Dessutom finns det möjlighet att belysa Nacka Strands miljöprofil genom att utforma det framtida Miljötorget som en attraktion i sig, med exempelvis demonstration av lokala avfallshanteringen och miljöarbetet i stort, studiebesök, miljödagar osv. En möjlig framtida placering av Miljötorget skulle kunna vara i anslutning till garaget för Internationella Engelska skolan, Augustendalsvägen 1. Där hanteras redan idag visst avfall och det ligger centralt i området. Genom att placera denna verksamhet i garage/bergrum undviks störningar av annan verksamhet samtidigt som hanteringen blir väderskyddad med behagligt klimat året om. En sådan lösning skulle dock kräva ytterligare utredningar. Figur 10 Befintlig infart (till vänster) till garaget för Internationella Engelska skolan, Augustendalsvägen 1. Restavfall från hushåll och verksamheter Insamling av restavfall föreslås även fortsättningsvis ske genom traditionell hämtning, mestadels i källsorteringsrum. Hushållsavfall som av hygieniska skäl behöver lämnas ofta, som t.ex. matavfall, bör kunna lämnas så nära bostaden som möjligt. Avståndet mellan byggnadens entréer och utrymmen eller anordningar för avfall bör inte överstiga 50 meter för

11 Sidan 11 av 17 flerbostadshus. Utrymmena ska utformas enligt Avfall Sveriges Handbok för avfallsutrymmen 1. Vid planeringen av nya källsorteringsrum bör även utrymmen skapas för utökad fastighetsnära insamling som kommunen planerar att införa (grovavfall, kläd- och textilinsamling). Matavfall Matavfall från hushåll och mindre verksamheter föreslås ske genom traditionell hämtning mestadels i källsorteringsrum. Insamling av matavfall från restauranger och storkök föreslås i första hand ske genom kvarnsystem med tank. Fördelarna med dessa system gäller framförallt arbetsmiljön. Investeringskostnaderna är dock relativt höga. Tankvolymen kan variera från ca 1 m 3 till flera kubikmeter. Det är viktigt att tankstorleken anpassas till verksamheten så att hämtningsintervallen kan vara så långa som möjligt för att hålla både miljöbelastningen och transportkostnaderna nere. Avfallskvarnarna gör också att både fast och flytande matavfall kan samlas in jämfört med vanlig insamling i kärl som bara kan ta emot fast matavfall. Det insamlade matavfallet är dessutom ofta mycket rent från föroreningar. Figur 12 redovisar några exempel på avfallskvarn kopplad till tank. Figur 11 Inkastbänkar för stora kvarnsystem. Exempel, från vänster: Envacs modell Minivac, Irec modell Fowac och en modell från Uson Marine. Förpackningar och tidningar Mindre återvinningsstationer föreslås anläggas med djupbehållare, när så är möjligt. Genom att placera merparten (ca 60 %) av insamlingsbehållarna under jord skapas en stor uppsamlingsvolym på liten yta. 1

12 Sidan 12 av 17 Figur 10 visar en återvinningsstation för insamling av åtta fraktioner; kartong (5 m³), Tidningar (3,2 m³), Plast, Metall, Färgat glas, Ofärgat glas (samtliga 1,6 m³), samt Restavfall (5 m³) och Matavfall (0,75 m³). Figur 12 Exempel på ÅVS i form av djupbehållare Grovavfall En mobil ÅVC föreslås ställas upp utanför mässlokalerna vid Augustendalsvägen. Mobil ÅVC bör samordnas med återbruk och mobil insamling av farligt avfall. Insamlingen bör ske minst fyra gånger per år. Med denna placering finns också möjligheter att kombinera insamlingen med kommunikationssatsningar, eventuellt i samarbete med mässan. Figur 13 Förslag till plats för uppställning av mobil ÅVC samt mobil insamling av farligt avfall

13 Sidan 13 av 17 Farligt avfall, elavfall och läkemedelsavfall Om en livsmedelsbutik etableras i området bör en Samlare installeras där, i annat fall i annan väl tillgänglig lokal i Nacka Strand. Nacka Strand bör ingå i turlistan för den mobila insamlingen av farligt avfall. Läkemedelsavfall bör även fortsättningsvis lämnas till närmaste apotek. Skräp Papperskorgar i området föreslås få ett enhetligt utseende. Dessa bör kompletteras av kärl för insamling av engångsgrillar. Figur 14 Exempel på kärl för insamling av engångsgrillar Transportvägar Transportväg ska ha en hårdgjord körbana. ska utformas för minst belastningsklass 2 (BK2). bör vara minst 5,5 meter bred om körning i båda riktningarna förekommer. Om parkering tillåts måste vägen vara bredare. Om vägen är mötesfri och det inte finns parkerade fordon kan vägen vara smalare men den bör vara minst 3,5 meter. Träd och annan växtlighet får inte inkräkta på vägbredden. ska ha en fri höjd av 4,7 meter. Träd och växtlighet får inte inkräkta på den fria höjden. som är återvändsgata ska ha vändmöjlighet för hämtningsfordon. Vändplan för en normal sopbil ska ha en diameter av 18 meter med en hindersfri remsa på ytterligare 1,5 meter runt om. Alternativ till detta kan vara en vändplats eller en trevägskorsning som möjliggör en så kallad T-vändning. Olika exempel på vändmöjligheter redovisas i figur. ska ha fri sikt och god framkomlighet. ska vara snöröjd och halkbekämpad vintertid. Snövallar får inte inkräkta på vägbredden.

14 Sidan 14 av 17 Figur 15 Fri höjd och bredd Figur 16 Exempel på vändplatser Portiker, garage och andra ställen med begränsad höjd måste ha en fri höjd anpassad till de fordon som ska köras där.

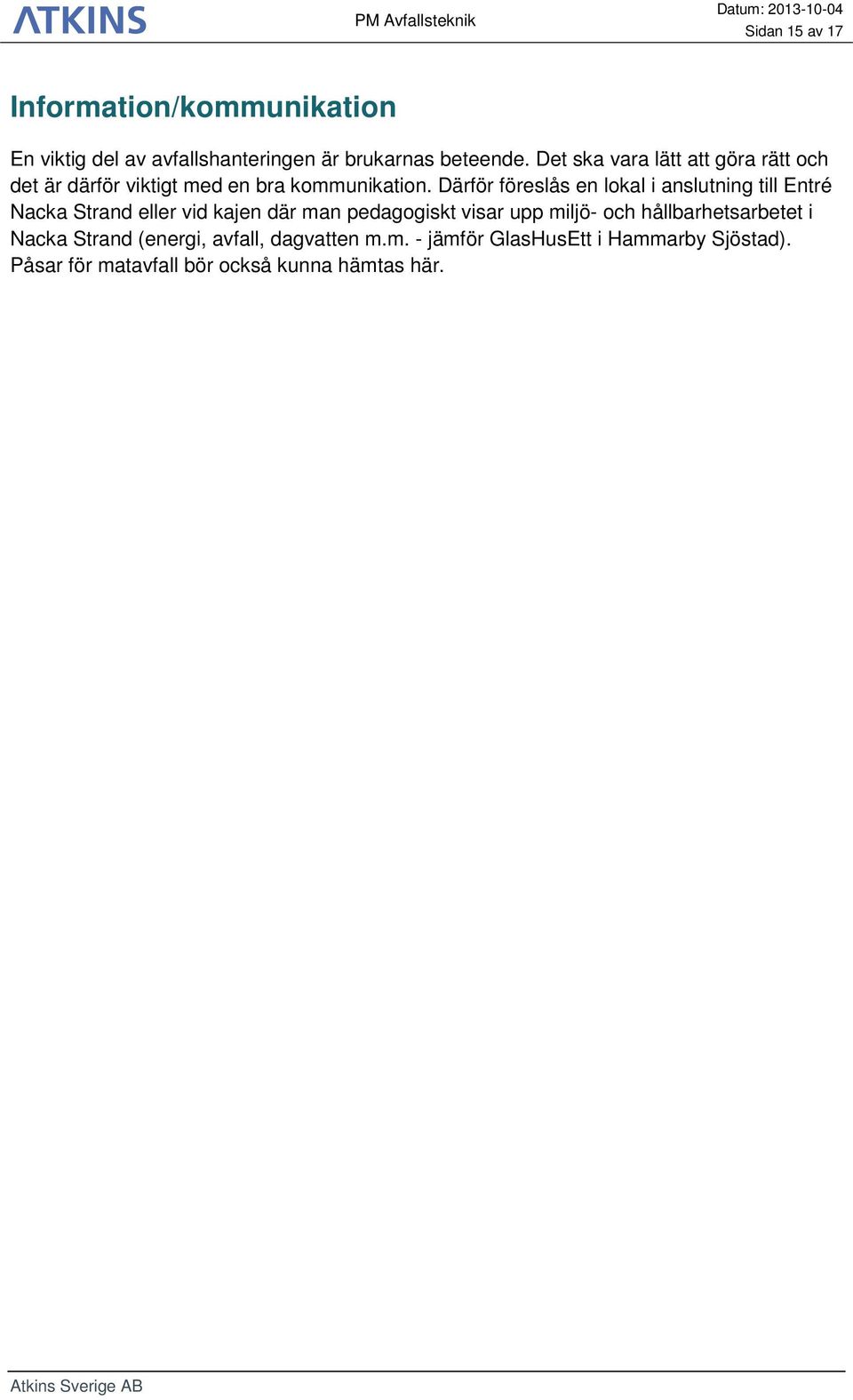

15 Sidan 15 av 17 Information/kommunikation En viktig del av avfallshanteringen är brukarnas beteende. Det ska vara lätt att göra rätt och det är därför viktigt med en bra kommunikation. Därför föreslås en lokal i anslutning till Entré Nacka Strand eller vid kajen där man pedagogiskt visar upp miljö- och hållbarhetsarbetet i Nacka Strand (energi, avfall, dagvatten m.m. - jämför GlasHusEtt i Hammarby Sjöstad). Påsar för matavfall bör också kunna hämtas här.

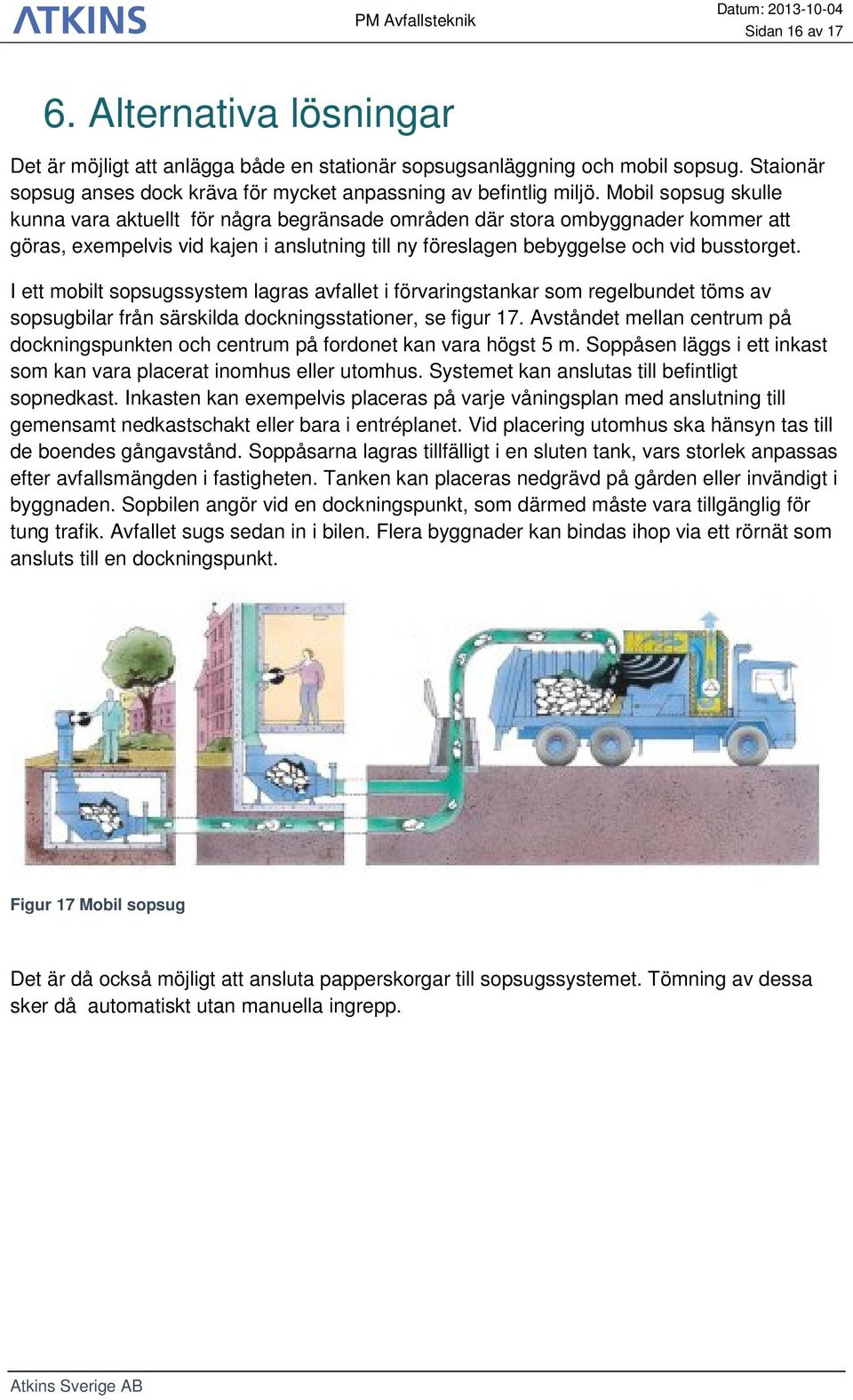

16 Sidan 16 av Alternativa lösningar Det är möjligt att anlägga både en stationär sopsugsanläggning och mobil sopsug. Staionär sopsug anses dock kräva för mycket anpassning av befintlig miljö. Mobil sopsug skulle kunna vara aktuellt för några begränsade områden där stora ombyggnader kommer att göras, exempelvis vid kajen i anslutning till ny föreslagen bebyggelse och vid busstorget. I ett mobilt sopsugssystem lagras avfallet i förvaringstankar som regelbundet töms av sopsugbilar från särskilda dockningsstationer, se figur 17. Avståndet mellan centrum på dockningspunkten och centrum på fordonet kan vara högst 5 m. Soppåsen läggs i ett inkast som kan vara placerat inomhus eller utomhus. Systemet kan anslutas till befintligt sopnedkast. Inkasten kan exempelvis placeras på varje våningsplan med anslutning till gemensamt nedkastschakt eller bara i entréplanet. Vid placering utomhus ska hänsyn tas till de boendes gångavstånd. Soppåsarna lagras tillfälligt i en sluten tank, vars storlek anpassas efter avfallsmängden i fastigheten. Tanken kan placeras nedgrävd på gården eller invändigt i byggnaden. Sopbilen angör vid en dockningspunkt, som därmed måste vara tillgänglig för tung trafik. Avfallet sugs sedan in i bilen. Flera byggnader kan bindas ihop via ett rörnät som ansluts till en dockningspunkt. Figur 17 Mobil sopsug Det är då också möjligt att ansluta papperskorgar till sopsugssystemet. Tömning av dessa sker då automatiskt utan manuella ingrepp.

17 Sidan 17 av 17 Figur 18 Papperskorg ansluten till sopsugssystem, exempel från Mariatorget i Stockholm. Torrkonservering är en metod att minska volymen och stoppa nedbrytningen som gör att avfallet kan lagras under lång tid, vilket i sin tur ger minskade transporter. Om avfallet sedan samlas in till biogasproduktion ger det ett ökat utbyte av biogas. Denna metod är i nuläget inte färdigutvecklad, men kan vara intressant för framtiden. Där det inte är möjligt med djupbehållare för förpackningar och tidningar kan kombinationer av betongskåp vara en lösning. Figur 19 Exempel på betongskåp från Motala, Djurgården samt Linköping.
