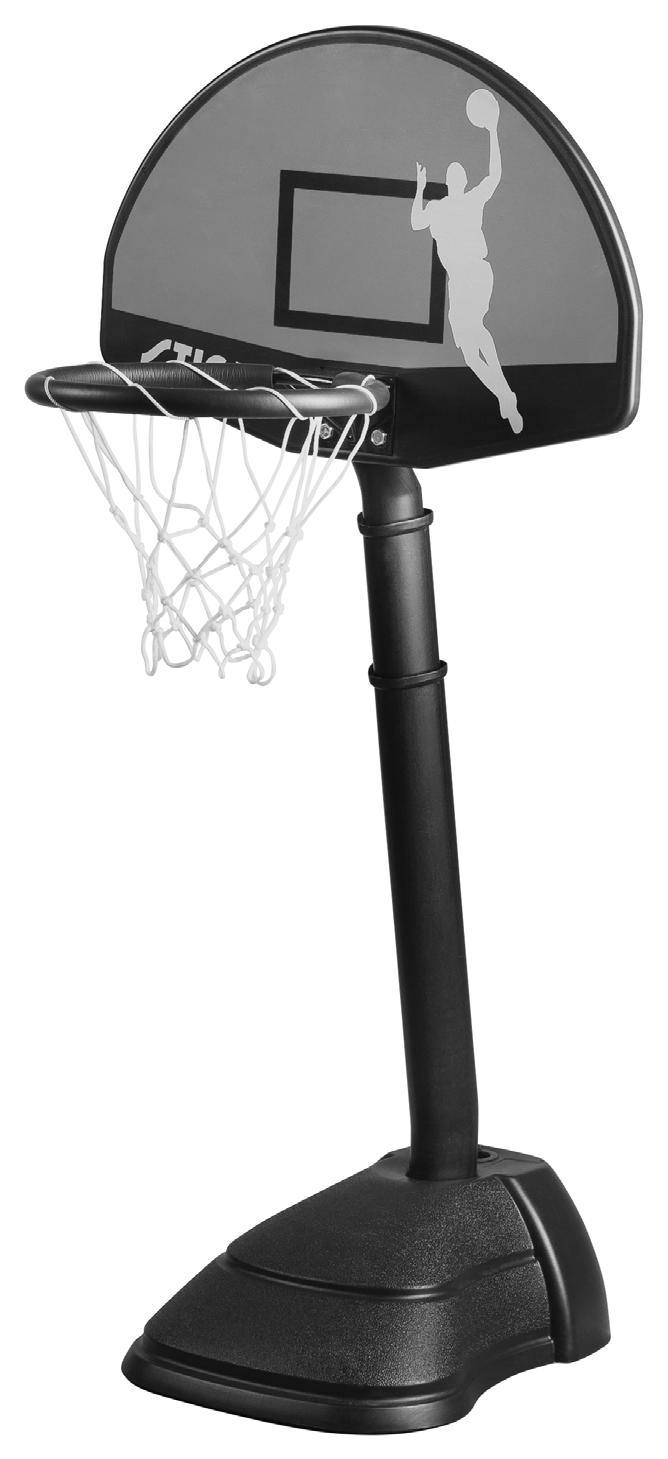

1 GB ASSEMBLY INSTRUCTION MANUAL SE MONTERINGSANVISNING DUNK YOUTH ART. NO

2 GB ENGLISH STIGA Dunk Youth - Art.no OWNER S MANUAL 1. Read this manual carefully before starting assembly. Read each step completely before beginning each step. 2. Some smaller parts may be shipped inside larger parts. Check inside all parts and cartons before assembling or ordering parts. 3. Leave bolts slightly loose until you are instructed to tighten them. 4. To make assembly as easy as possible, place all parts of the trainer in a cleared area and remove the packaging material. Organize all parts as per parts identifier in the assembly manual. Do not dispose of the packing material until assembly is completed. 5. Take time to correctly orientate parts exactly as per each assembly diagram. 6. Save this instruction in the event that the manufacturer has to be contacted for replacement parts. WARNING! FAILURE TO FOLLOW THESE SAFETY INSTRUCTIONS MAY RESULT IN SERIOUS INJURY AND/OR PROPERTY DAMAGE Not suitable for children under 5 years. Contains small parts and long cord. Strangulation hazard, keep young children away from netting. This product should be assembled by two adults. Check that all parts are included before assembly. If any breakage is found on the product, please stop assembling or disassembling it. Check the product before each use. Make sure fittings are tightened. Never play on damaged equipment. Do not leave the system standing upright without having filled the base with sand or water. Check the product for leaks often. Leaking water will lighten the base and cause the system to become unstable and tip over. Do not climb, jump, hang, sit or lean on the product. This product is not designed to support a player hanging from the rim. Do not hang anything off the rim or backboard and do not use the system to lift or hoist anything. This product is not to be stored or used on a slope or hill area. Make sure the ground is free from stones, gravel or any other debris which may cause damage to the base. Always exercise caution when moving basket system. When adjusting the height or moving the basket system, keep your fingers and hands away from the moving parts. Do not allow children to adjust the height or move the system. This product should only be used under direct adult supervision. Do not use the system in windy or severe weather conditions. Do not use near overhead powerlines. 2

3 SVENSKA SE STIGA Dunk Youth - Art.nr ÄGARMANUAL 1. Läs manualen noggrant innan montering. Fullfölj varje steg innan du påbörjar ett nytt. 2. Mindre delar kan fraktas inuti större delar. Vänligen kontrollera alla delar innan montering eller beställning av reservdelar. 3. Lämna skruvarna något lösa tills du uppmanas dra åt dem. 4. För enklast montering, placera alla delar på en öppen och ren yta. 5. Ta dig tid att organisera vilka delar som hör till vilket steg i manualen. 6. Spara manualen för framtida syfte. VARNING! AVVIKELSER FRÅN NEDANSTÅENDE SÄKERHETSFÖRESKRIFTER KAN LEDA TILL ALLVARLIGA SKADOR OCH/ELLER EGENDOMFÖRSTÖRELSE. Varning! Ej lämplig för barn under 5 år. Innehåller små delar och långt snöre. Strypningsrisk, håll mindre barn borta ifrån nätet. Denna produkt bör monteras av två vuxna. Kontrollera att alla delar finns med innan montering. Om någon del är trasig på produkten, avbryt monteringen. Kontrollera produkten varje gång innan användning. Kontrollera att skruvar och muttrar är åtdragna. Spela aldrig om produkten är trasig. Låt ej ställningen stå upprätt utan att basen är fylld med sand eller vatten. Kontrollera ofta att basen inte har några läckor. Läckande vatten gör basen lättare vilket får ställningen att bli instabil och välta. Vänligen ej klättra, hoppa, häng, sitt eller luta dig på produkten. Denna produkt är inte lämpad för att spelare hänger på korgen. Häng ej föremål på korgen eller ställningens backboard och använd inte ställningen för att lyfta eller häva upp något. Produkten är ej avsedd att användas på sluttande mark. Kontrollera att marken under ej har stenar, grus eller annat som kan orsaka skada på basen. Var försiktig vid förflyttning av basketställningen. Vid justering av höjd eller flytt av basketställningen, se till att hålla fingrar och händer borta från de rörliga delarna. Låt ej barn ändra höjd eller flytta ställningen. Denna produkt bör endast användas under uppsikt av vuxen. Använd ej ställningen vid stark blåst, kraftig nederbörd, åska eller liknande väder. Använd ej nära kraftledning. 3

4 GB ENGLISH STIGA Dunk Youth - Art.no RECOMMENDATIONS It is recommended filling the base with sand, not water. If water is used, make sure to empty all the water completely from the base before the temperature approaches or falls below the freezing point. Freezing water may crack the base and cause leaks. This will result in failure of the system, and could result in serious injury. ASSEMBLY 1. Insert the bottom pole (P4) into the groove of base (P3), put one rubber ring (P7) at the lower end of the middle pole (P6) in order to adjust the height once the middle pole is inserted to the bottom pole. 2. Attach the rim (P2) and the top pole (P5) on the backboard (P1). Insert the four Bolts (H3) through the four Washers (H2) the Rim (P2), Backboard (P1), the Top Pole (P5) and the four Nuts (H1). Do not tighten the nuts until all bolts have been attached, so that all pressure isn t at a single bolt. 3. Put one rubber ring (P7) at the lower end of the top pole (P5), then insert the top pole in the middle pole (P6). 4

5 SVENSKA SE STIGA Dunk Youth - Art.nr REKOMMENDATION Det rekommenderas att fylla basen med sand istället för vatten. Om vatten används, var noga med att tömma basen helt innan temperaturen utomhus når minusgrader. Fryst vatten i basen kan orsaka skada och läckor. Är ställningen trasig kan den orsaka allvarliga skador. Spela aldrig med en skadad produkt. MONTERING 1. För in den nedre stolpen (P4) i hålet i basen (P3), trä på en gummiring (P7) på nedre delen av mittenstolpen (P6) för att kunna justera höjden efter att den förts in i den nedre stolpen. 2. Skruva dit korgen (P2) och den övre stolpen (P5) på backboarden. Placera de fyra bultarna (H3) genom brickorna (H2), korgen (P2), Backboarden (P1), övre stolpen (P5) och muttrarna (H1). Dra inte åt muttrarna förrän alla fyra bultarna har fästs så att inte allt tryck hamnar på en enskild bult. 3. Trä på en gummiring (P7) på den nedre delen av den övre stolpen (P5), och för sedan in den i mittenstolpen (P6). 5

6 Pos. PC(S) / / Fig. ANTAL Description Benämning P1 1 Backboard Backboard P2 1 Rim Korg P3 1 Base Bas P4 1 Bottom Pole Nedre Stolpe P5 1 Top Pole Övre Stolpe P6 1 Middle Pole Mittenstolpe P7 2 Rubber Ring Gummiring P8 1 Base Cap Baslock H1 4 Nut M8 Mutter M8 H2 4 Washer M8 Bricka M8 H3 4 Bolt M8 x 40mm Bult M8 x 40mm P1 P2 P3 P5 P6 P7 H1 P4 P8 H2 H3

7 STIGA Dunk Youth - Art.no P1 P2 H3 H2 H3 H2 H1 P5 P7 P6 P4 RECOMMENDED TOOLS* / REKOMMENDERADE VERKTYG* P3 *NOT INCLUDED / INGÅR EJ 7

8 HUVUDKONTOR/HEAD OFFICE STIGA SPORTS AB Box ESKILSTUNA, SWEDEN Phone Fax DENMARK AUSTRIA NORWAY FRANCE FINLAND GERMANY If you need to contact the distributor in your country, visit our website and go to the link DISTRIBUTORS, where you can find detailed contact information. On the webpage you will also find the STIGA Games assortment and manuals for download A04 / Copyright STIGA Sports AB. We accept no liability for typographical errors, and reserve the right to make changes in terms of materials and design.
