Installations och serviceinstruktion Mini Plus SR144 DHWC

Transkript

1 Installations och serviceinstruktion Mini Plus SR144 DHWC DOC-1280 Rev:

2 Innehåll 1 Allmänt Produktöversikt Mini Plus EU Montering och installation Uppackning Förberedelser Montering Montering av tillval Justering och inställning uppstart Demontering Driftsättning Måttskiss Mini Plus Användarmanual manöverpanel RVD Siemens RVD144 styrutrustning Knappar och indikeringar för val av driftprogram Inställningsratt för justering av rumstemperatur Knappar och indikering för manuell styrning Menyradsprincipen Knappsats Blockhoppfunktion Inställningsnivåer och åtkomstbehörighet Inställning av tid Driftprogram Reglering av värmekrets Tappvarmvattenberedning Manuell styrning Inställning eller ändring av önskade temperaturer Värmekurva Justering av värmekurva/rumstemperatur Information i teckenruta Inställning eller ändring av önskat värmeprogram Avläsning av temperaturer, ärvärden Omkoppling mellan sommar och vintertid Förinställda installatörsparametrar Anläggningskonfiguration och apparatfunktioner Rumstemperaturreglering Ventilställdon rumstemperaturreglering Ventilställdon och blandningsventil tappvarmvatten Test och indikeringar Återställning av slutanvändarnivå Återställning av installatörsnivå Givartest Relätest Programversion Modbuss kommunikation Felsökning Standardvärden och felindikering på RVD Felkoder i RVD Felindikeringar på RVD Avbrott i värmeregleringen Felkoder på Magna pumpen Elkoppling Allmänt Installation av utetemperaturgivare Elektriskt kopplingsschema EU Schematiskt diagram, huvudkomponenter Mini Plus EU

3 7 Pumpinställningar och pumpkapacitet VVC-pump Grundfos UPSO 15-55, kapacitet Värmekretspump Grundfos UPS15-60, kapacitet Värmekretspump Grundfos Alpha2L 15-60, inställningar och kapacitet Värmekretspump Grundfos Magna 25-60, inställningar och kapacitet Reglertyper Val av reglertyp Drift på max.kurva eller min.kurva Inställning av reglertyp Försäkran om överensstämmelse Serviceinstruktioner Underhåll och reparation Tillval Golvvärmetermostat

4 Installationen måste utföras av en auktoriserad installatör. Innan systemet tas i bruk måste det trycktestas enligt gällande regler. Fjärrvärmevattnet har mycket hög temperatur och tryck. Endast behöriga tekniker får arbeta med fjärrvärmecentralen. Felaktig drift kan leda till allvarliga personskador och skada byggnaden. Hög tappvarmvatten temperatur kan orsaka personskada genom skållning. Om varmvattentemperaturen är för låg kan det leda till oönskad bakterietillväxt i varmvattensystemet. Detta kan leda till allvarliga personskador. Delar av Mini Plus kan bli mycket varma och får därför inte vidröras. Innan fjärrvärmecentralen ansluts elektriskt ska värmesystemet på sekundärsidan vara påfyllt. Startas systemet upp utan vatten kommer cirkulationspumpen att skadas. Fjärrvärmecentralen levereras med en kontakt så att den kan kopplas in på elnätet. Kabelns dragavlastning måste skyddas för att undvika skador. Vid behov kan anslutningen med stickkontakt ersättas av en flerpolig brytare. Detta måste utföras av en behörig elektriker. Vid igångkörning av fjärrvärmen: För att undvika skållningsrisk se till att ingen nyttjar tappvarmvatten innan varmvattentemperaturen har justerats. Vid uppstart av fjärrvärmesystemet: öppna fjärrvärme tillopp och därefter retur, detta för att undvika att föroreningar kommer in i systemet. Öppna avstängningsventilerna långsamt för att undvika tryckstötar. Stäng inte av spänningsmatningen till manöverpanelen. Det kommer att skada cirkulationspumpen, ställdonen, ventilerna etc. 4

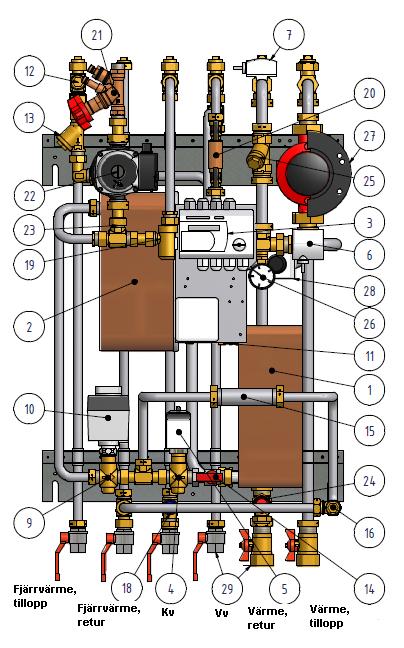

5 1 Allmänt 1.1 Produktöversikt Mini Plus EU Bild 1 1 Värmeväxlare värmekrets 16 Temperaturgivareanslutning, fjärrvärme retur 2 Värmeväxlare för tappvarmvatten 17 Backventil kallvatten 3 Manöverpanel med kopplingsbox 18 Säkerhetsventil varmvatten 4 Ventil för värmekrets 19 Flödesvakt 5 Ställdon för värmekrets 20 Påfyllning värmekrets 6 Framledningsgivare värmekrets 21 Injusteringingsventil varmvattencirkulation 7 Temperaturgivare, värmekrets retur 22 Cirkulationspump varmvatten, VVC 8 Utetemperaturgivare 23 Backventil varmvatten 9 Styrventil för tappvarmvatten 24 Säkerhetsventil värmekrets 10 Ställdon varmvatten 25 Filter värmekrets 11 Tillopps temperaturgivare, varmvatten 26 Manometer värmekrets 12 Temperaturgivareanslutning, fjärrvärme 27 Cirkulationspump värmekrets tillopp 13 Filter, fjärrvärme 28 Golvvärmetermostat (tillval) 14 Sommaravstängningsventil, värme 29 Avstängningsventil 15 Passbit energimätare 5

6 2 Montering och installation 2.1 Uppackning Ta bort förpackningsmaterialet och kontrollera att produkten inte har skadats under transporten samt att leveransen stämmer med specifikationerna. Lyft enheten försiktigt så att rör och värmeväxlare inte utsätts för påfrestningar, detta kan försvaga dem. Undvik att hålla i värmeväxlarna under lyft. OBS! Risk för personskada, fjärrvärmecentralen är mycket tung! 2.2 Förberedelser Välj en lämplig installationsplats enligt de officiella bestämmelserna. Centralen kan generera vissa ljud såsom pumpljud, strömningsljud och ljud från reglerutrustning. Vid installation av centralen bör man beakta detta och placera den på sådant sätt att eventuella driftsljud påverkar omgivningen så lite som möjligt. Det betyder att centralen bör placeras på stabila isolerade väggar såsom ytterväggar eller väggar av betong. Kontrollera gällande bestämmelser från fjärrvärmeleverantören. Det tillgängliga differenstrycket ska vara minst 100 kpa och högst 600 kpa. Om differenstrycket är högre måste en differenstrycksregulator installeras. Spola ur värme- och varmvattensystemen. 2.3 Montering Montera fjärrvärmecentralen på en vägg med fyra skruvar eller bultar som är anpassade för väggmaterialet och enhetens vikt. Enheten kan monteras på valfri höjd på väggen, men ett avstånd på mm från golvet till centrum till övre konsolen kan användas som ett riktmärke. Hålbilden för skruvarna/bultarna samt röranslutningarnas mått visas i Bild 3. Installera bifogad backventil i rör för inkommande kallvatten (se Bild 2) Anslut rörmontage till anslutningspunkter nedåt eller uppåt på det sätt som passar installationen bäst. Använd de medlevererade avstängningsventilerna med plan tätningsyta. Dräneringsrören från säkerhetsventilerna måste ledas till avloppskanalen i golvet. Energimätare måste installeras på en förberedd plats istället för ett mätarblock, eller enligt energileverantörens anvisningar. Dra åt alla anslutningar, inklusive de som har gjorts på fabriken och som kan ha lossnat under transporten. Om anslutningarna behöver dras åt efter att anläggningen har börjat användas måste systemets tryck avlägsnas först. Om kretsen ej görs trycklös riskeras packningarna att skadas. Montera utetemperaturgivaren på byggnadens norra sida, 2 meter från marken eller högre. För inkoppling av utetemperaturgivaren se 5.2. Bild 2, installation av backventil i inloppsröret för kallvatten beroende på version. 6

7 2.4 Montering av tillval Ansluts enheten mot lågtemperaturssystem t ex golvvärmesystem ska skyddstermostat vara monterad och aktiverad före igångkörning. Se avsnitt Justering och inställning uppstart Vid strömpåslag behöver styrenheten 5 minuter för att full funktionalitet ska uppnås. Öppna den ingående kallvattenledningen, fyll vatten- och värmekretsarna. Avlufta eventuell kvarvarande luft i värmekretsen. Kontrollera säkerhetsventilernas drift- och öppningstryck. Justera varmvattentemperaturen genom att låta en varmvattenkran rinna med normalt flöde en stund. Mät temperaturen vid tappstället med en termometer. Varmvattentemperaturen bör ställas till ca 50 ºC. Stabiliseringstiden är cirka 20 sekunder. Se felsökningsschemat för justering av varmvattentemperaturen. OBS! Se till att inget kallvatten blandas med varmvattnet när denna justeringen utförs. Starta cirkulationspumpen för värme på det högsta flödet. Låt värmesystemet värmas upp och lufta det igen se instruktion C.2 på sid 37. Efter den sista luftningen ska trycket vara minst 1,0 bar vintertid och minst 0,6 bar under sommaren. Ställ in pumpkapaciteten på värmecirkulationspumpen och på VVC-pumpen enligt kaptiel 7, Pumpinställningar och pumpkapacitet. Använd lägsta möjliga inställning som klarar av att förse fastigheten med värme. Gör de justeringar som behövs i kontroll- och regleringsutrustningens värmekurva. Värmekurvan och övriga inställningar visas senare i detta dokument. Ställ in klocka och veckodag på manöverpanelen. Fastighetsägaren måste informeras om hur man använder, ställer in och underhåller enheten. Det är särskilt viktigt att informera om säkerhetssystemen och om risker som kan uppstå i samband med fjärrvärmevattnets höga tryck och temperatur. 2.6 Demontering Vid demontering och skrotning av fjärrvärmecentralen måste den tas om hand enligt gällande lokala och nationella bestämmelser. 2.7 Driftsättning Manöverpanelen är fabriksinställd. Om någon funktion inte är tillfredsställande kan värdena ändras enligt information i detta dokument. Till en början ska driftsättningen ske med fabriksinställningarna. Parameterinställningarna behöver bara optimeras om fjärrvärmecentralen inte fungerar så som önskas. 7

8 2.8 Måttskiss Mini Plus Bild 3 8

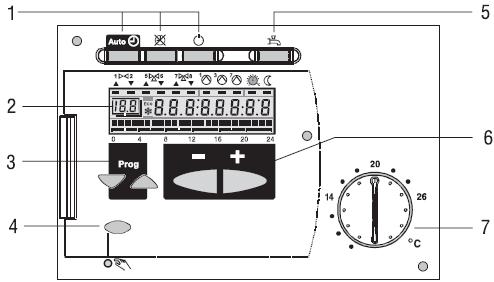

9 3 Användarmanual manöverpanel RVD Siemens RVD144 styrutrustning Bild 4 1. Knappar för val av driftprogram 2. Indikeringsfält (LCD) 3. Knappar för val av betjäningsrader 4. Knapp för manuell drift TILL/FRÅN 5. Knapp för tappvarmvatten TILL/FRÅN 6. Knappar + och för omställning av värden 7. Inställningsratt för rumstemperaturbörvärde vid kontinuerlig drift Knappar och indikeringar för val av driftprogram För val av de olika driftprogrammen finns det tre knappar för värmekretsens driftprogram en knapp för tappvarmvattenberedningen Genom att trycka motsvarande knapp aktiveras önskat driftprogram. I varje knapp finns en lysdiod som lyser och indikerar det för tillfället aktiva driftprogrammet Inställningsratt för justering av rumstemperatur För manuell inställning av normalt rumstemperaturbörvärde används inställningsratten. Rumstemperaturen anges i C på rattens skala. Även den funktionella parallellförskjutningen av reglerkurvan sker vid inställningsratten Knappar och indikering för manuell styrning För aktivering av den manuella styrningen är regulatorn utrustad med en specifik knapp. En lysdiod indikerar den manuella styrningen; samtidigt slocknar lysdioderna i driftprogramknapparna. Den manuella styrningen avbryts genom att trycka på den specifika knappen en gång till, eller på driftprogramknappen Menyradsprincipen Inmatning resp. ändring av samtliga inställningsparametrar, aktivering av valfunktioner samt avläsning av ärvärden och tillstånd sker enligt menyradprincipen. Varje parameter, ärvärde och valfunktion är koordinerad med en menyrad med tillhörande nummer. Valet av en menyrad och ändring av en indikering sker med vardera en knappkombination. 9

10 3.1.5 Knappsats Det inställda värdet aktualiseras: när nästa menyrad väljs, dvs. genom att trycka knappen eller genom att trycka en driftprogramknapp När inmatning --.- eller --:-- erfordras ska inställningsknappen eller tryckas till dess önskade symbol visas i displayen. Indikeringen kvarstår då på --.- resp. --: Blockhoppfunktion Menyraderna är grupperade i block. För att snabbt kunna välja en enskild menyrad i ett block, kan övriga rader hoppas över. Detta sker med två knappkombinationer: 3.2 Inställningsnivåer och åtkomstbehörighet Menyraderna är uppdelade på olika nivåer. Uppdelning och tillträde sker enligt följande: Vid växling till nästa lägre inställningsnivå aktiveras samtliga inställningar på den högre inställningsnivå. 3.3 Inställning av tid 10

11 3.4 Driftprogram Följande driftprogram kan väljas Reglering av värmekrets Automatikdrift Automatisk värmedrift, omkoppling mellan normal och sänkt temperatur enligt tidstyrprogram Frysskyddet är garanterat Kontinuerlig drift Värmedrift utan tidstyrprogram Värmereglering enligt inställd temperatur på ratten Frysskyddet är garanterat Beredskapsdrift (Stand-by) Värmedrift från frysskyddsnivå Frysskyddet är garanterat Tappvarmvattenberedning Tappvarmvattenberedning TILL / FRÅN TILL (knappen lyser): Tappvarmvattenberedningen sker oberoende av värmekretsens driftprogram och reglering FRÅN (knappen lyser inte): Ingen tappvarmvattenberedning. Frysskyddet är garanterat Manuell styrning Manuell styrning Ingen reglering Värmekretspump och tappvarmvattenpumpen är i drift. Tvåvägs ventilen i primärkretsen kan ändras manuellt med inställningsknapparna. I displayen visas framledningstemperaturen. 3.5 Inställning eller ändring av önskade temperaturer 1. Önskad temperatur för normalbörvärde ställs in på inställningsratten. Inställningen är aktiv: i automatikdrift under de värmefaser som har matats in i värmeprogrammet ständigt i kontinuerlig drift 2. Övriga temperaturer samt värmekurvan ställs in med knapparna enligt följande: Rad Funktion, Parameter Enhet Från fabrik Område 1 Aktuellt rumstemperaturbörvärde Indikeringsfunktion 2 Sänkt rumstemperaturbörvärde C 14 variabel* 3 Börvärde frysskydds C 8 8 variabel* 5 Värmekurva 15 2, Normalbörvärde för tappvarmvattentemperatur C 55 variabel * variabla inställningsområde. 11

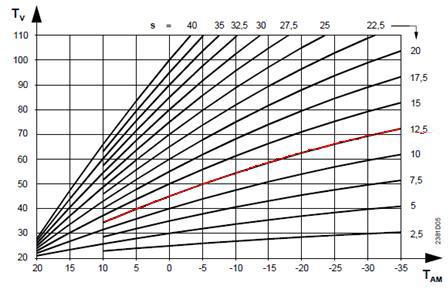

12 3.5.1 Värmekurva Bild 5 S TAM TV Lutning värmekurva Blandad utetemperatur Framledningstemperatur Vid utetemperaturstyrd reglering av framledningstemperaturen säkerställer värmekurvan tilldelningen av framledningstemperaturbörvärdet till utetemperaturen. Lutningen ställs in under menyrad 5. Vid ett normalt radiatoruppvärmt hus kan värdet i diagrammet vara ungefär 12,5. Diagrammet för värmekurvan är byggnadsspecifikt och måste justeras individuellt under första värmesäsongen. OBS! För hus uppvärmt med golvvärme så ska värdet i diagrammet vara Justering av värmekurva/rumstemperatur Huvudsakligen vid mild väderlek: Justera rumstemperaturen med inställningsratten. Huvudsakligen vid kall väderlek: Justera värmekurvans lutning på betjäningsraden : Rumstemperaturen är för hög: Sänk lutningen med ca 0,5. Rumstemperaturen är för låg: Höj lutningen med ca 0,5. Huvudsakligen nattetid: Justera temperaturen för sänkt börvärde på betjäningsrad. Vänta två dagar efter varje justering av rumstemperaturen tills regleringen har stabiliserat sig. 12

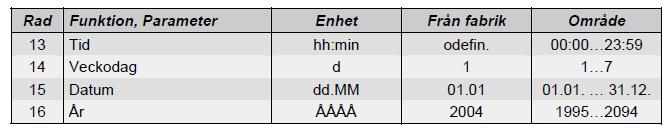

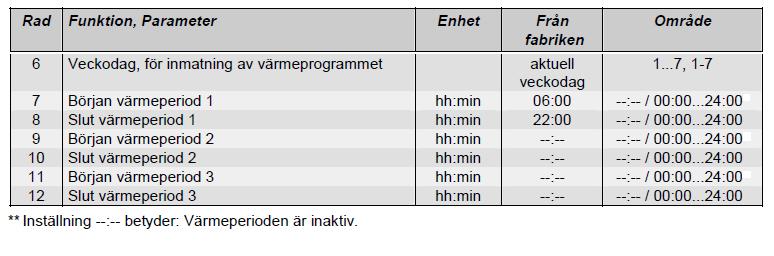

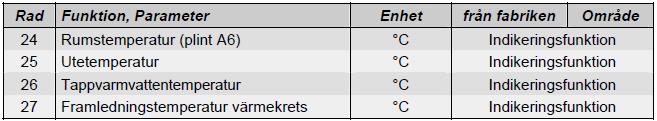

13 3.5.3 Information i teckenruta 3.6 Inställning eller ändring av önskat värmeprogram Val av veckoprogram görs på rad 6 och inställning av omkopplingstiderna görs på rad Inställningarna kan antingen göras för hela veckan (1-7) eller individuellt för varje dag (1 7) med möjlighet till max. tre inkopplingstider per dygn. Mata först in de omkopplingstiderna som ska gälla för flertalet av dagarna med veckoblocket (1-7) och ändra sedan de enskilda dagarna individuellt. Inställningarna sorteras och överlappande värmeperioder grupperas. Värmeperioden deaktiveras genom inställningen --:-- i början eller slutet. 3.7 Avläsning av temperaturer, ärvärden 3.8 Omkoppling mellan sommar och vintertid På menyrad 57 och 58 kan data för omkoppling från vintertid till sommartid och omvänt matas in. Tidigaste omkopplingsdatum ska alltid matas in; veckodagen för omkopplingen är alltid en söndag. Omkopplingen sker automatiskt. Exempel: Sommartidens början sista söndagen i mars månad, så om det är den 25 mars är det tidigast möjliga omkopplingsdatumet. Mata då in på menyrad 57. När ingen omkoppling av vinter-/sommartid önskas, ska dessa båda värden sättas till samma värde. 13

14 3.9 Förinställda installatörsparametrar Håll knapparna och intryckta samtidigt i 3 sekunder. Därigenom aktiveras parameterlista «Installatörsnivå» för inställning av anläggnings-specifika storheter. Anläggningstyp 4 är förvald och kan ej ändras. Inställningsnivån «Slutanvändare» är fortsatt aktiverad Anläggningskonfiguration och apparatfunktioner Rad Funktion, Parameter Enhet Från fabrik Område 51 Anläggningstyp 4 Förvald, kan ej ändras 52 Rumsreglering tillgänglig 1 53 Givare ansluten till plint B Flödesgivare/cirkulationspump tillgänglig 3 Flödesvakt installerad 56 Pumpmotionering 1 0 = inaktiv 1 = aktiv 57 Omkoppling vinter-/sommartid dd.mm Omkoppling sommar-/vintertid dd.mm Pumpmotionering Pumpmotioneringsfunktionen aktiveras varje fredag kl 10:00 i 30 sekunder. Pumpmotioneringen är alltid aktiverad. På menyrad 56 kan pumpmotineringsfunktionen deaktiveras Rumstemperaturreglering Rad Funktion, Parameter Enhet Från fabrik Område 61 Värmegräns (ECO) ECO- ej aktiv 62 Byggnadskonstruktion 1 0/1 63 Snabbsänkning utan rumstemperaturgivare Tillskottsvärme K Inverkan rumstemperatur (förstärkningsfaktor) Parallellförskjutning reglerkrurva K 0.0-4,5...+4,5 72 Frånslagsfördröjningstid värmekretspump min Max.begränsning rumstemperatur K / 0, Ventilställdon rumstemperaturreglering Rad Funktion, Parameter Enhet Från fabrik Vid golvvärme 91 Gångtid ställdon S P-band reglering K I-tid reglering S Max.begränsning framledningstemperatur C Min.begränsning framledningstemperatur C Ventilställdon och blandningsventil tappvarmvatten Rad Funktion, Parameter Enhet Från fabrik 106 Prioritet tappvarmvatten 4, parallell 111 Öppningstid ställdon, blandningsventil i S 15 tappvarmvattenkrets Y5 112 Stängningstid ställdon, blandningsventil i S 15 tappvarmvattenkrets 113 P-band reglering tappvarmvatten Y5 K I-tid reglering tappvarmvatten Y5 s D-tid tappvarmvattenreglering s Max.börvärde tappvarmvattentemperatur C Aktivering av flödesgivarens lastgräns % 40 14

15 3.10 Test och indikeringar Blocket «Test och indikering» innehåller tre menyrader som är speciellt avsedda för funktionskontrollen: På menyraderna 49 och 149 finns möjlighet att återställa parametrarna för samtliga inmatningar till fabriksinställda standardinställningar. På menyrad 141 kan samtliga givarärvärden kontrolleras. På menyrad 142 kan samtliga utgångsreläer aktiveras var för sig Återställning av slutanvändarnivå Om värdet på menyrad 49 sätts till 1 raderas alla aktuella inställningar på slutanvändarnivå, d.v.s. på raderna och fabriksinställningarna är åter giltiga. 1. Välj menyrad Håll knapparna och intryckta tills indikeringen växlar. Blinkande indikering 0 är normaltillstånd. 3. Indikering 1 betyder att återställning till fabriksinställningarna har genomförts Återställning av installatörsnivå Genom att välja menyrad 149 återställs samtliga menyrader på inställningsnivå värmeinstallatör till fabriksinställningen. Detta gäller: Menyrader 61 till 66 Menyrader 70 till Välj menyrad Håll knapparna och intryckta tills indikeringen växlar. Blinkande indikering 0 är normaltillstånd. 3. Indikering 1 betyder att återställning till fabriksinställningarna har genomförts. Anläggningskonfigurationen (menyrader 51 till 55) samt adaptionskänsligheterna (menyrad 67 till 69) ändras inte av parametrarnas återställning Givartest Samtliga temperaturmätvärden visas på menyrad 141. Kontrollera att rimligt värde visas. Nummer Givare resp. apparat 0 Utetemperaturgivarens ärvärde (plint B9) 1 Framledningsgivarens ärvärde (plint B1) 2 Tappvarmvattnets ärvärde (plint B3) 3 Används ej 4 Används ej 5 Radiator retur ärvärde (plint B71) Fel i mätkretsarna indikeras enligt följande: = Avbrott eller ingen givare ansluten ooo = Kortslutning 15

16 Relätest Samtliga reläer kan aktiveras manuellt på menyrad 142. OBS!: Stäng alltid huvudventilen vid relätest. Beroende på ventilernas läge vid start av relätesten kan rad 3 behöva göras före rad 2 och rad 7 före rad 6. Radnummer Reaktion resp. aktuellt tillstånd Kommentar 0 Normaldrift (ingen test) 1 Samtliga reläkontakter brutna 2 Reläkontakt vid plint Y1 sluten Radiator ventilen öppnar, vredet roterar medurs. 3 Reläkontakt vid plint Y2 sluten Radiator ventilen stänger, vredet roterarm moturs 4 Reläkontakt vid plint Q1 sluten Radiator pumpen startar. 5 Reläkontakt vid plint Q3/Y7 sluten Används ej 6 Reläkontakt vid plint Y5 sluten Varmvatten ventilen öppnar, vredet roterar medurs. 7 Reläkontakt vid plint Y6 sluten Varmvatten ventilen stänger, vredet roterar moturs. 0 Normaldrift (ingen test) Reältestet avslutats på något av följande sätt Välj menyrad 0 trycka valfri driftprogramknapp automatiskt efter 8 minuter Programversion På menyrad 150 kan programversionen avläsas Modbuss kommunikation RVD144 kan kommunicera över Modbus/RTU (RS485). För mer information om Modbus kontakta Siemens. 16

17 4 Felsökning 4.1 Standardvärden och felindikering på RVD Felkoder i RVD144 Fel i regleringen indikeras i teckenrutan med (Error) och i menyraden 50 med ett felnummer. Felnummer Orsak Tips vid fel 10 Fel i utetemperaturgivare kontrollera att utegivaren är monterad 30 Fel i framledningstemperaturgivare 40 Fel i returtemperaturgivare, primärsida 42 Fel i returtemperaturgivare, sekundärsida kontrollera rad 53, givare värme retur 50 Fel i givare för tappvarmvattentemperatur 61 Fel i rumsenhet 62 Apparat med fel PPS-märkning ansluten 86 Kortslutning i bussen från rumsenhet (PPS) Genomför en egenprovning av givaringångarna enligt Felindikeringar på RVD Avbrott i värmeregleringen Avbrott i värmeregleringen indikeras med. Om värmeregleringens funktion inte längre kan garanteras tryck på knappen lampan lyser. Värmetillförseln via styrventilen kan nu ändras manuellt med knapparna. Kontakta din servicetekniker. för att gå till manuell drift; 17

18 4.4 Felkoder på Magna pumpen 18

19 19

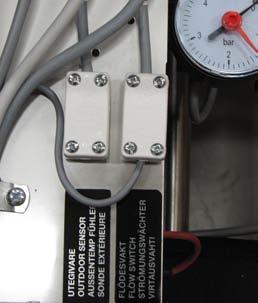

20 5 Elkoppling 5.1 Allmänt Mini Plus levereras med färdigkopplade ledningar. Kopplingarna uppfyller gällande regler för CE-märkning och har genomgått elsäkerhetstest och funktionstest. För fast installation måste fjärrvärmecentralen anslutas till en flerpolig brytare. Detta måste utföras av en behörig elektriker Installation måste anslutas till ett jordat uttag. 5.2 Installation av utetemperaturgivare Anslut utetemperaturgivaren till kopplingsplinten på montageplattan (ta bort ev motstånd). Med en ledare på 0,6 mm 2, är den maximala kabellängden 50 meter. Bild 6 20

21 5.3 Elektriskt kopplingsschema EU Bild 7 21

22 6 Schematiskt diagram, huvudkomponenter 6.1 Mini Plus EU Bild 8 22

23 7 Pumpinställningar och pumpkapacitet 7.1 VVC-pump Grundfos UPSO 15-55, kapacitet Bild 9 Bild 10 23

24 7.2 Värmekretspump Grundfos UPS15-60, kapacitet Bild Värmekretspump Grundfos Alpha2L 15-60, inställningar och kapacitet Bild 12 24

25 Inställning Pumpkurva Funktion PP1 PP2 CP1 Lägsta kurva för proportionellt tryck Högsta kurva för proportionellt tryck Lägsta kurva för konstanttryck Pumpens driftspunkt kommer att röra sig längs den lägsta kurvan för proportionellt tryck beroende på värmebehovet. Lyfthöjden (trycket) minskar vid avtagande värmebehov och ökar vid tilltagande värmebehov. Pumpens driftspunkt kommer att röra sig längs den högsta kurvan för proportionellt tryck beroende på värmebehovet. Lyfthöjden (trycket) minskar vid avtagande värmebehov och ökar vid tilltagande värmebehov. Pumpens driftspunkt kommer att röra sig längs den lägsta kurvan för konstanttryck beroende på systemets värmebehov. Lyfthöjden (trycket) är konstant oavsett värmebehovet. CP2 III II I Högsta kurva för konstanttryck Varvtal III Varvtal II Varvtal I Pumpens driftspunkt kommer att röra sig längs den högsta kurvan för konstanttryck beroende på systemets värmebehov. Lyfthöjden (trycket) är konstant oavsett värmebehovet. ALPHA2 L arbetar med konstant varvtal och följaktligen längs en konstantkurva. På varvtal III är pumpen inställd för att arbeta på max.kurvan under alla driftförhållanden. Pumpen kan snabbavluftas genom att pumpens varvtal sätts till III under en kort stund. ALPHA2 L arbetar med konstant varvtal och följaktligen längs en konstantkurva. Vid varvtal II är pumpen inställd för att arbeta på den mellersta kurvan under alla driftsförhållanden. ALPHA2 L arbetar med konstant varvtal och följaktligen längs en konstantkurva. Vid varvtal I är pumpen inställd för att arbeta på min.kurvan under alla driftsförhållanden. Bild 13 25

26 7.4 Värmekretspump Grundfos Magna 25-60, inställningar och kapacitet Pumpen är från fabrik inställd på AUTO ADAPT utan automatisk nattsänkning. Bild Reglertyper Magnapumpen kan ställas in för en av följande tre reglertyper. AUTO ADAPT Proportionellt tryck Konstanttryck Alla reglertyper kan kombineras med automatisk nattsänkning. AUTO ADAPT (fabriksinställning) Rekommenderas för de flesta värmeanläggningar. Under drift utför pumpen automatiskt nödvändiga anpassningar till de faktiska systemförhållandena. Denna inställning ger minimal energiförbrukning och ljudnivå för lägsta driftskostnader och högsta komfort. Proportionell tryckreglering Lyfthöjden förändras kontinuerligt beroende på flödesbehovet i systemet. Det önskade börvärdet ställs in med pumpens manöverpanel. Konstanttryckreglering Konstant lyfthöjd bibehålls, oavsett flödesbehovet. Det önskade börvärdet ställs in med pumpens manöverpanel. Automatisk nattsänkning Pumpen växlar automatiskt mellan normaldrift och nattsänkning beroende på framledningstemperaturen. Automatisk nattsänkning kan kombineras med ovannämnda reglertyper. 26

27 AUTO ADAPT Ställs in med manöverpanelen. Reglertypen AUTO ADAPT anpassar pumpkapaciteten kontinuerligt. Pumpens börvärde är frabriksinställt till 3,5 meter, och det kan inte ändras manuellt. När pumpen registrerar ett lägre tryck på max.kurvan, A 2, väljer funktionen AUTO ADAPT automatisk en motsvarande lägre reglerkurva, H bor2, så att energiförbrukningen sänks. Bild 15 AUTO ADAPT A1: Ursprunglig driftspunkt. A2: Lägre registrerat tryck på max.kurvan. A3: Ny driftspunkt fastlagd av regleringen AUTO ADAPT. Hbör1: Ursprungligt börvärde. Hbör2: Nytt börvärde fastlagt av regleringen AUTO ADAPT. Hfabr.: Fabriksinställt börvärde. Funktionen AUTO ADAPT kan återställas genom att knappen trycks in under ungefär tio sekunder tills driftsformen återgått till utgångsläget, AUTO ADAPT eller AUTO ADAPT med automatisk nattsänkning. Proportionell tryckreglering Ställs in med manöverpanelen. Lyfthöjden sänks då vattenbehovet avtar och höjs då flödesbehovet tilltar. Bild 16 27

28 Konstanttryckreglering Ställs in med manöverpanelen. Pumpen bibehåller konstant lyfthöjd, oberoende av flödesbehovet. Bild Val av reglertyp 28

29 Inställning av börvärde Om AUTO ADAPT valts kan börvärdet inte ställas in. Börvärdet ställs in med eller då pumpen befinner sig i någon av nedanstående reglertyper. Proportionellt tryck Konstanttryck Drift på konstantkurva Ställ in ett börvärde som passar för systemet. För hög inställning kan förorsaka oljud i systemet medan för låg inställning kan resultera i otillräcklig uppvärmning eller kylning i delar av systemet. Automatisk nattsänkning Ställs in med manöverpanelen. När automatisk nattsänkning är aktiverad, växlar pumpen automatiskt mellan normaldrift och nattsänkning (drift med låg kapacitet). Växlingen mellan normaldrift och nattsänkning beror på framledningstemperaturen. Pumpen övergår automatiskt till nattsänkning när den inbyggda givaren känner av att framledningstemperaturen faller mer än C inom cirka två timmar. Temperaturfallet måste vara minst 0,1 C/min. Växling till normaldrift sker utan fördröjning när temperaturen stigit cirka 10 C Drift på max.kurva eller min.kurva Ställs in med manöverpanelen. Pumpen kan köras oreglerad på max.kurvan eller min.kurvan. Se Bild 18. Detta läge kan väljas oavsett reglertyp. Bild 18, Max.kurva och min.kurva Drift på max.kurvan kan väljas om pumpen ska köras oreglerad. Drift på min.kurva kan användas under perioder då flödesbehovet är lågt. Denna driftsform är exempelvis lämplig för manuell nattsänkning om automatisk nattsänkning inte önskas. 29

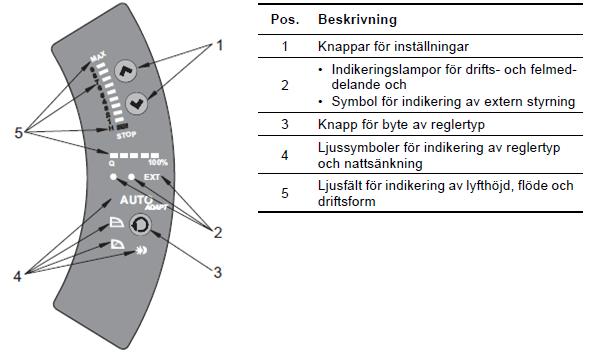

30 7.4.4 Inställning av reglertyp Byt reglertyp genom att trycka på, pos. 3 på manöverpanelen, enligt nedanstående sekvens. Bild 19 Automatisk nattsänkning kan aktiveras tillsammans med alla reglertyper. Ljussymbolerna, pos. 4 på manöverpanelen, indikerar pumpens inställningar enligt nedan. 30

31 Inställning av börvärde Ställ in pumpens börvärde genom att trycka på eller när pumpen ställts in för proportionell tryckreglering, konstanttryckreglering eller drift på konstantkurva. Ljusfälten,pos. 5 på manöverpanelen, indikerar inställt börvärde. Ljusfälten kan indikera ett maximalt börvärde på 5 meter. Bild Inställning till drift på max.kurva Ändra till max.kurvan genom att hålla intryckt tills "MAX" tänds. Se Bild 21. Ändra tillbaka genom att hålla knappen intryckt tills önskat börvärde indikeras. Bild 21, Max. kurva 31

32 Inställning till drift på min.kurva Ändra till min.kurvan genom att hålla hålla knappen intryckt tills önskat börvärde indikeras. intryckt tills "MIN" tänds. Se Bild 22. Ändra tillbaka genom att Bild 22, Min.kurva Start/stopp av pump Stoppa pumpen genom att hålla knappen intryckt tills STOP tänds. När pumpen är stoppad blinkar den gröna indikeringslampan. Starta pumpen genom att hålla knappen intryckt. Inställt börvärde är oförändrat när pumpen startas igen Återställning av felmeddelande Felmeddelanden återställs genom att valfri knapp trycks ned kortvarigt. Inställningarna förblir oförändrade. Om felet inte upphört visas felmeddelandet åter. Tiden innan felmeddelandet visas på nytt kan vara mellan 0 och 255 sekunder. 32

33 8 Försäkran om överensstämmelse 33

34 9 Serviceinstruktioner OBS! Kontrollera att fjärrvärmecentralen är korrekt installerad. Symptom Orsak Avsnitt Åtgärd A. Varmvattnet är inte Låg primär tilloppstemperatur A1 Kontrollera tillgängligt differenstryck och temperatur på fjärrvärmen. tillräckligt varmt Handvredet är felinställt A2 Justera styrventil. Fjärrvärmefiltret igensatt A3 Kontrollera om fjärrvärmefiltret är igensatt Varmvattenventilen och/eller ställdonet A4 Kontrollera varmvattenventilen och B. Varmvattnet är för varmt fungerar inte Injusteringsventilen för varmvattencirkulationen behöver justeras A5 ställdonets funktion Justera injusteringsventilen Handvredet är felinställt A2 Justera styrventil Varmvattenventilen och/eller ställdonet A4 fungerar inte Kontrollera varmvattenventilen och ställdonets funktion C. Värmesystemets temperatur är för hög eller för låg Lågt tryck i systemet/för lite vatten i systemet Luft i fjärrvärmecentralen eller i värmekretsen. C1 C2 Kontrollera trycket på manometern och fyll på vatten i systemet Lufta ur värmesystemet D. Ingen värme E. Störande ljud i radiatorsystemet Framledningsgivare eller utetemperaturgivare fungerar inte C3 Kontrollera framledningsgivare samt utetemperaturgivare Värmekretsens filter igensatt C4 Kontrollera värmekretsens filter Reglerutrustningen behöver justeras C5 Kontrollera och justera värmekurvan Värmeventilen och/eller ställdonet fungerar inte C6 Kontrollera ställdonet och ventilens funktion Sommaravstängningsventilen är Öppna sommaravstängningsventilen stängd Cirkulationspumpen för värme går inte Kontrollera att strömmen är påslagen D1 Kontrollera värme cirkulationspumpen D2 Kontrollera inställda värmeparametrar i manöverpanelen. Lågt tryck i systemet/för lite vatten i D3 Kontrollera trycket på manometern och systemet fyll på vatten i systemet Luft i fjärrvärmecentralen eller i D4 Lufta ur värmesystemet värmekretsen. Framledningsgivare eller D5 Kontrollera framledningsgivare samt utetemperaturgivare fungerar inte utetemperaturgivare. Funktionbortfall av styrenheten för D6 Kör pumpen manuellt. värme Värmekretsens filter igensatt D7 Kontrollera värmekretsens filter Värmekretspumpen är ställd med för E1 Minska värmekretspumpkapaciteten. hög pumpkapacitet Luft i värmekretspumpen E2 Avlufta värmekretspumpen Värmkretspumpen skadad, motor eller E3 Byt hela eller delar av pumpdel värmekretspumpen 34

35 F. Ojämn varmvatteneller värmetemperatur G. Värmesystemet behöver fyllas på ofta H. Störande ljud i varmvattensystemet Pendlande differenstryck F1 Kontrollera tillgängligt differenstryck och temperatur på fjärrvärmen. Fjärrvärmefiltret igensatt F2 Kontrollera om fjärrvärmefiltret är igensatt Framledningsgivare eller utetemperaturgivare fungerar inte. F3 Kontrollera framledningsgivare samt utetemperaturgivare VVC pumpen går inte Kontrollera att strömmen är påslagen F4 Kontrollera VVC pumpen Felaktiga reglerparametrar för F5 Kontrollera inställda parametrar i tappvarmvatten Injusteringsventilen för varmvattencirkulationen behöver justeras F6 manöverpanelen Justera injusteringsventilen Läckor i centralen eller i värmesystemet G1 Kontrollera att inga läckor finns i centralen eller i värmesystemet Värmesystemets säkerhetsventil läcker G2 Kontrollera säkerhetsventilen eller fungerar inte Expansionstanken klarar inte av volymändringarna. G3 Kontrollera volymupptagningen och tryckutjämningen VVC pumpen är ställd med för hög H1 Minska VVC pumpkapaciteten pumpkapacitet Luft i VVC pumpen H2 Avlufta VVC pumpen VVC pumpen skadad, motor eller H3 Byt hela eller delar av VVC pumpen pumpdel 35

36 A. Varmvattnet är inte tillräckligt varmt A.1 Kontrollera tillgängligt differenstryck och temperatur på fjärrvärmetillopp via leverantör. Temperaturen kan kontrolleras via energimätaren (min 65ºC), eller genom att kontakta fjärrvärmeleverantören. A.2 Justera styrventilen Reglera varmvattentemperaturen genom att vrida handvredet medurs för varmare och moturs för kallare. Vrid handvredet till önskad temperatur (ca 50ºC). Stabiliseringstiden för varmvattentemperaturen är cirka 20sek. Obs! En för hög vattentemperatur leder till skållningsrisk. A.3 Kontrollera om fjärrvärmevattenfiltret är igensatt. Stäng avstängningventilerna för primärt tillopp och primär retur. Lossa hållaren för filtret och plocka ur filterinsatsen (Bild 23). Rengör filtret med vatten och återmontera filterinsatsen. Bild 23 Filterkorgen ska dras med ett moment på Nm vid återmontering. Öppna försiktigt avstängningsventiler för primär tillopp och primär retur. A.4 Kontrollera varmvattenventilen och ställdonets funktion. Stäng avstängningsventilerna för primärt tillopp, primär retur samt kallvatten och varmvatten. Lossa ställdonet från ventilen (Bild 24). Tryck försiktigt med ett verktyg på ventilens styrtapp (Bild 25) och kontrollera ventilens slag och återfjädring. OBS! Ventilen kan vara mycket varm. Bild 26 Bild 24 Bild 25 Vrid på ställdonets handvrede, (Bild 26) en liten tapp, som påverkar ventilen, ska röra sig. Om tappen inte rör sig är är ställdonet skadat och ska bytas ut. A.5 Justera injusteringsventilen Kontrollera att justeringsventilen är tillräckligt öppen. B. Varmvatten är för varmt Se A.2 och A.4. 36

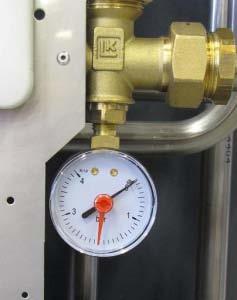

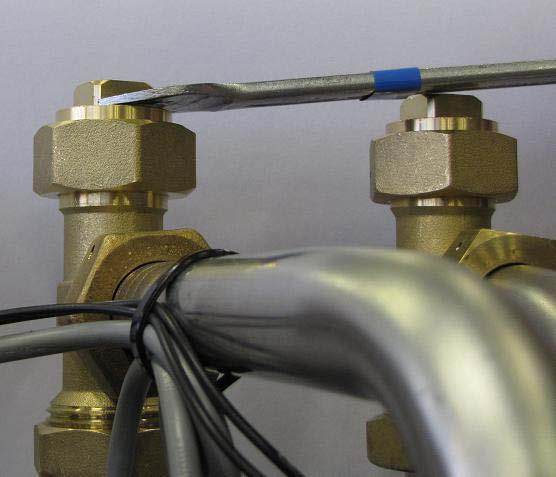

37 C. Värmesystemets temperatur är för hög eller för låg C.1 Kontrollera trycket på manometern och fyll på vatten i systemet Trycket bör inte understiga 1.0 bar vintertid eller 0.6 bar sommartid. Värmekretsen ska bara fyllas på med färskvatten vid behov. Vattnet som används för påfyllning innehåller syre som kan leda till korrosion i systemet. Kretsen ska därför fyllas på så sällan som möjligt. Fyll på genom att öppna påfyllningsventilerna (Bild 27) tills tryckmätaren visar ett högre värde än ovanstående värden eller upp till högst 2,0 bar. Stäng därefter påfyllningsventilerna. Säkerhetsventilens öppningstryck är 2,5 bar. Bild 27 C.2 Lufta ur värmesystemet Avlufta centralen genom att släppa ut luft vid centralens högpunkt. Lossa avluftningsnippeln (Bild 28). Ställ in pumpen på max varvtal och låt pumpen gå en kort stund, beroende på systemets storlek och utförande. När systemet har avluftats ska pumpen ställas in enligt rekommendationerna. Upprepa förfarandet vid behov. Avlufta även radiatorerna. C.3 Kontrollera framledningsgivare samt utetemperaturgivare Kontrollera att de är korrekt placerade och att de fungerar. Detta kontrolleras via manöverpanelen indikering rad 27 och rad 25, se 3.7. Vid behov kan en givartest genomföras enligt Bild 28 C.4 Kontrollera värmekretsens filter Koppla ur strömkabeln till manöverpanelen. Stäng avstängningsventiler för värme framledning och retur. Lossa hållaren för filtret och plocka ur filterinsatsen (Bild 29). Rengör filtret med vatten och återmontera filterinsatsen. Filterkorgen ska dras med ett moment på Nm vid återmontering. Öppna försiktigt avstängningsventilerna för värme-framledning och retur. Bild 29 37

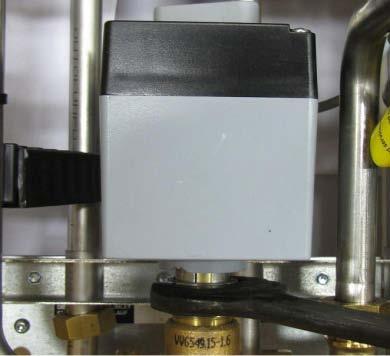

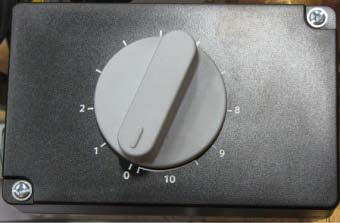

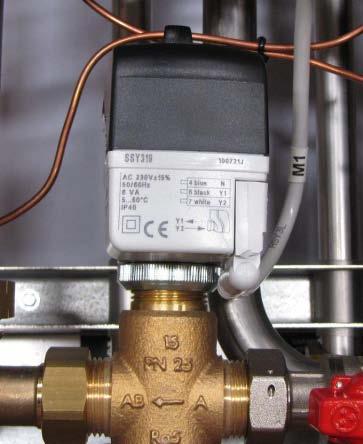

38 C.5 Kontrollera och justera värmekurvan Se instruktion för manöverpanelen RVD144 (avsnitt 3.5) och ändra vald värmekurva på rad 5. C.6 Kontrollera ställdonet och ventilens funktion Ställdonets funktion testas genom att göra en relä och givartest. Se Givartest och Relätest. Kontrollera flödet via energimätaren under provkörningen av ventilen. Saknas energimätare - lossa värmeställdonet från ventilen. Tryck försiktigt med ett verktyg på ventilens styrtapp (Bild 30) och kontrollera ventilens slag och återfjädring. OBS! Ventilen kan vara mycket varm. D. Ingen värme Bild 30 D.1 Kontrollera värmekrets cirkulationspumpen Om pumpen inte startar efter ett stopp, försök att starta den på den högsta inställningen. D.1.1 Alpha2 pump eller Magna pump En Alpha2 eller Magna pump kan inte hjälpas igång. D.1.2 Grundfos UPS pump Denna instruktion gäller både för VVC pumpen och värmepumpen av modell Grundfos UPS pump. Stäng av strömmatningen till pumpen genom att dra ut kontakten till pumpen innan detta arbete utförs. Om strömmatningen är påslagen när en skruvmejsel används för att hjälpa igång pumpen kan skruvmejseln ryckas ur handen när pumpen startar. Om pumpen ändå inte startar kan den normalt startas genom att man tar bort ändmuttern på pumpmotorn och hjälper pumphjulet förbi ett eventuellt låst läge med hjälp av en skruvmejsel i uttaget på motoraxeln (Bild 31). Använd om möjligt en kort skruvmejsel. Vid problem att komma till pump, demontera ställdonet för värme och varmvatten se A.4. Anslut strömmatningen till pumpen och försök starta den. D.2 Kontrollera inställda värmeparametrar i manöverpanelen Kontrollera inställt värmeprogram, rad Kontrollera även rad om sommar-vinterprogram är valt. D.3 Kontrollera trycket på manometern och fyll på vatten i systemet Se C.1. Bild 31 D.4 Lufta ur värmesystemet Se C.2. D.5 Kontrollera framledningsgivare samt utetemperaturgivare Se C.3. 38

39 D.6 Kör pumpen manuellt Föreligger behov att manuellt köra pump och ställdon kan detta göras genom att strömmen till centralen bryts. Dra ut kontakten till pumpen. Koppla in ersättningssladd (tillval) för direkt strömmatning till pump. Därefter öppnar man manuellt ventilen för värme via ratten på ställdonet. Öppna ventilen tillräckligt mycket för att tillgodose fastighetens värmebehov. Detta är en tillfällig lösning tills problemet med kontrollenheten är löst. D.7 Kontrollera värmekretsens filter Se C.4. E. Störande ljud i radiatorsystemet eller varmvattensystemet Denna instruktion gäller för både värmkrets- och varmvatten cirkulationspumpen. E.1 Minska pumpkapaciten Minska pumpkapaciteten genom att välja en lägre inställning på pumpen vid behov. Låg pumpkapacitet är det mest ekonomiska. E.2 Avlufta pumpen E.2.1 Alpha2L pump eller Magna2 pump Pumpen är självavluftande. Eventuella kvarvarande luftrester i pumpen kan orsaka oljud. Detta upphör efter några minuters drift. Pumpen kan vid behov snabbavluftas genom att den ställs in på max varvtal under en kort stund, beroende på systemets storlek och utformning. När pumpen har avluftats, det vill säga när oljudet har upphört, ska pumpen ställas in enligt rekommendationerna. E.2.2 Grundfos UPS pump Se till att pumpen är igång och ställ in varvtal III. Lossa ändmuttern på pumpmotorn något för att släppa ut luft som samlats i pumpen. När pumpen har avluftats, det vill säga när oljudet har upphört, ska pumpen ställas in enligt rekommendationerna. E.3 Byt hela eller delar av pumpen Föreligger behov att byta drivsidan på pumpen går den att demontera utan att plocka bort hela pumpen. Se kapitel 10 Underhåll och reparation. F. Ojämn varmvatten- eller värmetemperatur F.1 Kontrollera tillgängligt differenstryck och temperatur på fjärrvärmetillopp via leverantör. F.2 Kontrollera om fjärrvärmefiltret (primärt tillopp) är igensatt Rengör vid behov. Se A.3. F.3 Kontrollera framledningsgivare samt utetemperaturgivare Se C.3. F.4 Kontrollera VVC pumpen Se D.1.2. F.5 Kontrollera inställda parametrar i manöverpanelen Kontrollera inställda värden för tappvarmvatten, se Ventilställdon och blandningsventil tappvarmvatten. F.6 Justera injusteringsventilen Se A.5. G. Värmesystemet behöver fyllas på ofta G.1 Kontrollera att inga läckor finns i centralen eller i värmesystemet Kontakta servicetekniker för att ågärda eventuella läckor i centralen. G.2 Kontrollera säkerhetsventilen Kontrollera att den inte läcker. Säkerhetsventilernas funktion testas genom att vrida den röda ratten tills det rinner ut vatten ur ventilens spillrör. Vrid därefter snabbt tillbaka den röda ratten. 39

40 G.3 Kontrollera volymupptagningen och tryckutjämningen hos expansionskärlet Kontrollera att expansionskärlet inte läcker. Orsaken kan vara att expansionskärlet inte klarar av volymändringen. Eventuellt måste expansionskärlet bytas ut. Slå av strömmen till centralen samt stäng av avstängningsventiler för värmeframledning och retur. Ersätt befintligt expansionskärl med ett nytt. Alternativt kan den totala vattenmängden i systemet vara så stor att volymförändringar inte kan tas upp av befintligt expansionskärl. Om så är fallet måste ytterligare expansionsvolym adderas till systemet. H. Störande ljud i varmvattensystemet Se E. 40

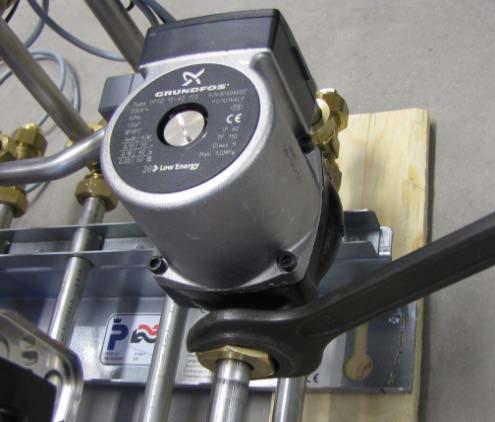

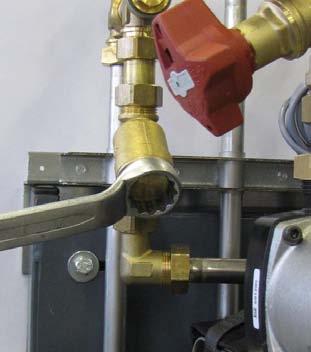

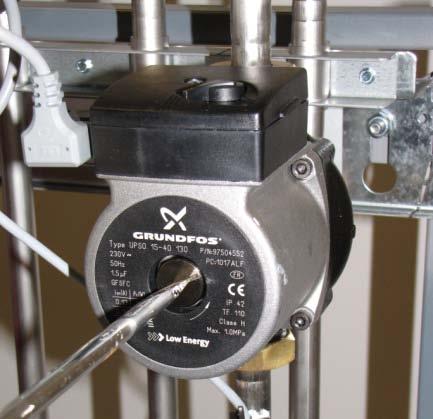

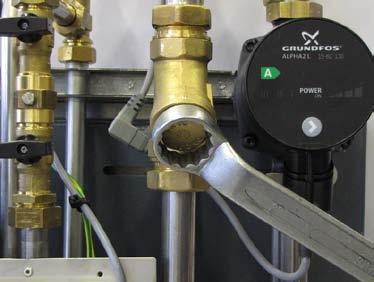

41 10 Underhåll och reparation Vid reparation kontakta din servicepartner. 1 Värmkrets och VVC pump Vid pumpbyte börja med att koppla bort spänningskabel till pumpen samt slå av strömmen till centralen. Stäng alla avstängningsventiler. Byt ut hela pumpen, alternativt bara drivsidan. Vid komplett pumpbyte; lossa muttrarna med en fast nyckel och skruva dit den nya pumpen. (Bild 32). Återanslut spänningskabeln. Om endast drivsidan ska bytas ut, lossa de fyra skruvarna med en insexnyckel och skruva dit den nya motorn. Bild 32 2 Temperaturgivare Framledningsgivare: 1. Koppla ur strömkabeln till manöverpanelen. 2. Lyft, med hjälp av en skruvmejsel, försiktigt upp locket till framledningsgivare (Bild 33). 3. Skruva loss spännbandet som fäster framledningsgivaren till röret (Bild 34). Ersätt befintlig givare med en ny. Bild 33 Bild 34 41

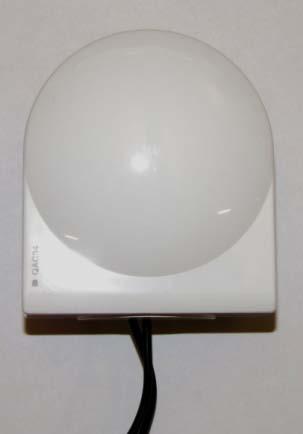

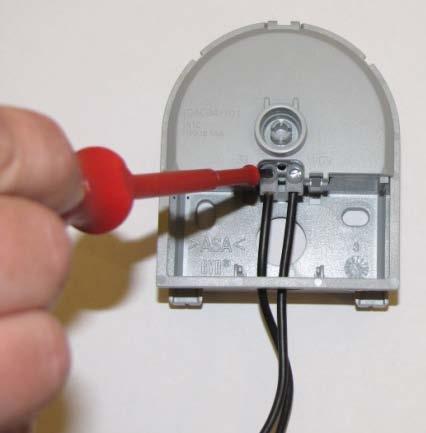

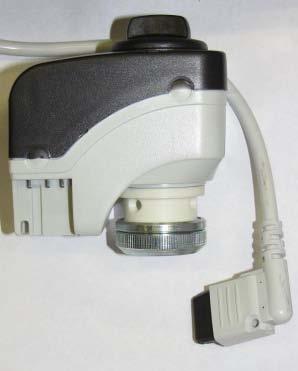

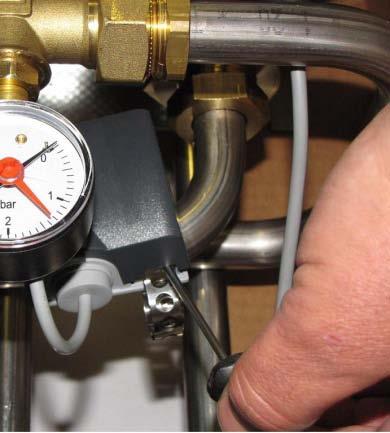

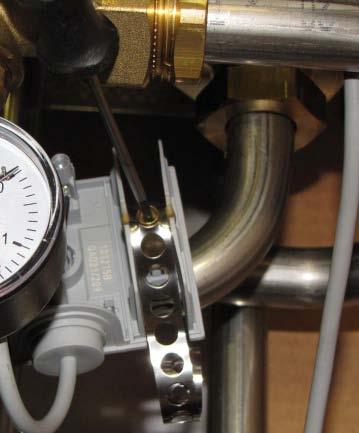

42 Utetemperaturgivare: 1. Koppla ur strömkabeln till manöverpanelen. 2. Lossa locket, genom att vrida det moturs. 3. Skruva loss kablarna. 4. Lossa dragavlastningen. 5. Montera ny givare. Bild 35 Bild 36 3 Ställdon värme 1. Koppla ur strömkabeln till ställdonet. 2. Skruva loss ställdonet från ventilen (Bild 37). 3. Montera ett nytt ställdon och anslut strömkabeln. Bild 37 Bild 38 42

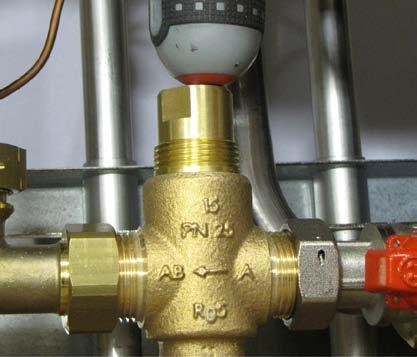

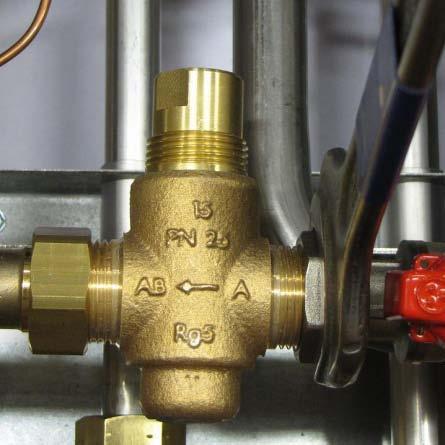

43 4 Ventil värme 1. Stäng avstängningventilerna för primärt tillopp och primär retur. 2. Skruva loss ställdonet från ventilen (Bild 39). 3. Lossa ventilen med en fast nyckel (Bild 40). Notera pilens riktning på ventilen. 4. Montera en ny ventil, var noga med pilens riktning. 5. Skruva tillbaka ställdonet. 6. Öppna avstängningsventilerna, först primär tillopp och sen primär retur. Bild 39 Bild 40 5 Ventil varmvatten 1. Stäng avstängningsventilerna för primär tillopp och primär retur. 2. Skruva loss varmvatten ställdonet från ventilen (Bild 41). 3. Lossa ventilen med en fast nyckel (Bild 42). Notera pilens riktning på ventilen 4. Montera en ny varmvattenventil, var noga med pilens riktning. 5. Skruva tillbaka varmvatten ställdonet. 6. Öppna avstängningsventilerna, först primär tillopp och sen primär retur. Bild 41 Bild 42 43

44 11 Tillval Monteringsanvisningarna för tillvalen är beskrivna med avseende på montering i samband med installation av fjärrvärmecentralen. Om tillvalen ska monteras på en befintlig installation, ska fjärrvärmecentralen göras spänningslös samt stängas av och göras trycklös. Tillvalen ska monteras av en behörig tekniker Golvvärmetermostat Vid anslutning av värmesystem med enbart golvvärme ska fjärrvärmecentralen utrustas med termostatskydd. Om fjärrvärmecentralen inte förses med denna termostat kan golvvärmesystemet samt golvkonstruktioner skadas p.g.a. hög temperatur. 1. Börja med att göra centralen spänningslös, lossa därefter spänningskabeln till cirkulationspumpen. 2. Montera den kapslade elboxen på montageplåten. 3. Anslut den nya spänningskabeln från elboxen till cirkulationspumpen. 4. Anslut den gamla spänningskabeln till cirkulationspumpen mot den kapslade elboxen i avsedd anslutning. 5. Montera termostatenheten på värmeframledning. 6. Ställ in önskad maxtemperatur för golvvärmesystemet. 7. Fäst elkablar med erforderligt antal buntband. Det är viktigt att inte montera kablar på fjärrvärmerör och skarpa kanter. Bild 43 Inställning av manöverpanelen ska anpassas för golvvärmesystem. Berörda parametrar och rekommenderade inställningsvärden för golvvärme, se Värmekurva och Ventilställdon rumstemperaturreglering. 44
