1 SPANJOLETTHANDTAG

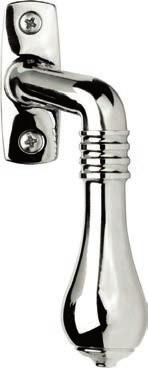

2 Assa Epok spanjoletthandtag 1887 För fönsterdörr, designade för att passa våra större byggnadsepoker, från Rokoko till Funkis. Sprint 8 43 mm av förzinkat fyrkantstål. Har inbyggda spärrlägen för öppet och stängt som håller handtaget i rätt läge. Handtagsspärr Handtagskoppling när handtag ska monteras på båda sidor Spanjoletthandtag Hö Blank krom 1/10 st Spanjoletthandtag Vä Blank krom 1/10 st Spanjoletthandtag Hö Mattkrom 1/10 st Spanjoletthandtag Vä Mattkrom 1/10 st Spanjoletthandtag Hö Polerad mässing 1/10 st Spanjoletthandtag Vä Polerad mässing 1/10 st Assa Epok spanjoletthandtag 1899 För fönsterdörr, designade för att passa våra större byggnadsepoker, från Rokoko till Funkis. Sprint 8 43 mm av förzinkat fyrkantstål. Har inbyggda spärrlägen för öppet och stängt som håller handtaget i rätt läge. Handtagsspärr Handtagskoppling när handtag ska monteras på båda sidor Spanjoletthandtag Hö Blank krom 1/10 st Spanjoletthandtag Vä Blank krom 1/10 st Spanjoletthandtag Hö Mattkrom 1/10 st Spanjoletthandtag Vä Mattkrom 1/10 st Spanjoletthandtag Hö Polerad mässing 1/10 st Spanjoletthandtag Vä Polerad mässing 1/10 st :2

3 Assa Epok spanjoletthandtag 1935 För fönsterdörr, designade för att passa våra större byggnadsepoker, från Rokoko till Funkis. Sprint 8 43 mm av förzinkat fyrkantstål. Har inbyggda spärrlägen för öppet och stängt som håller handtaget i rätt läge. Handtagsspärr Handtagskoppling när handtag ska monteras på båda sidor. SPANJOLETTHANDTAG Spanjoletthandtag Hö Blank krom 1/10 st Spanjoletthandtag Vä Blank krom 1/10 st Spanjoletthandtag Hö Mattkrom 1/10 st Spanjoletthandtag Vä Mattkrom 1/10 st Spanjoletthandtag Hö Polerad mässing 1/10 st Spanjoletthandtag Vä Polerad mässing 1/10 st Assa Epok spanjoletthandtag 1956 För fönsterdörr, designade för att passa våra större byggnadsepoker, från Rokoko till Funkis. Sprint 8 43 mm av förzinkat fyrkantstål. Har inbyggda spärrlägen för öppet och stängt som håller handtaget i rätt läge. Handtagsspärr Handtagskoppling när handtag ska monteras på båda sidor Spanjoletthandtag Hö Blank krom 1/10 st Spanjoletthandtag Vä Blank krom 1/10 st Spanjoletthandtag Hö Mattkrom 1/10 st Spanjoletthandtag Vä Mattkrom 1/10 st Spanjoletthandtag Hö Polerad mässing 1/10 st Spanjoletthandtag Vä Polerad mässing 1/10 st :3

4 Assa Epok säkerhetshandtag 7835 För fönsterdörr, designade för att passa våra större byggnadsepoker, från Rokoko till Funkis. Låsbara och med sprint 8 53 mm av förzinkat fyrkantstål. Uppfyller kraven enligt SS3620 Klass B. Låsning sker när cylindern trycks ner och handtaget står i stängt läge. När nyckeln vrids fjädrar cylindern upp och låsfunktionen upphör. Nyckeln kan tas ur i olåst läge. Tryckcylinder 7310 eller 716. Kan fås med lika eller olika låsning. Handtagskoppling när handtag ska monteras på båda sidor Säkerhetshandtag Hö Blank krom 1/5 st Säkerhetshandtag Vä Blank krom 1/5 st Säkerhetshandtag Hö Mattkrom 1/5 st Säkerhetshandtag Vä Mattkrom 1/5 st Säkerhetshandtag Hö Polerad mässing 1/5 st Säkerhetshandtag Vä Polerad mässing 1/5 st Assa Epok säkerhetshandtag 7856 För fönsterdörr, designade för att passa våra större byggnadsepoker, från Rokoko till Funkis. Låsbara och med sprint 8 53 mm av förzinkat fyrkantstål. Uppfyller kraven enligt SS3620 Klass B. Låsning sker när cylindern trycks ner och handtaget står i stängt läge. När nyckeln vrids fjädrar cylindern upp och låsfunktionen upphör. Nyckeln kan tas ur i olåst läge. Tryckcylinder 7310 eller 716. Kan fås med lika eller olika låsning. Handtagskoppling när handtag ska monteras på båda sidor Säkerhetshandtag Hö Blank krom 1/5 st Säkerhetshandtag Vä Blank krom 1/5 st Säkerhetshandtag Hö Mattkrom 1/5 st Säkerhetshandtag Vä Mattkrom 1/5 st Säkerhetshandtag Hö Polerad mässing 1/5 st Säkerhetshandtag Vä Polerad mässing 1/5 st :4

5 Assa Epok säkerhetshandtag 7887 SPANJOLETTHANDTAG För fönsterdörr, designade för att passa våra större byggnadsepoker, från Rokoko till Funkis. Låsbara och med sprint 8 53 mm av förzinkat fyrkantstål. Uppfyller kraven enligt SS3620 Klass B. Låsning sker när cylindern trycks ner och handtaget står i stängt läge. När nyckeln vrids fjädrar cylindern upp och låsfunktionen upphör. Nyckeln kan tas ur i olåst läge. Tryckcylinder 7310 eller 716. Kan fås med lika eller olika låsning. Handtagskoppling när handtag ska monteras på båda sidor Säkerhetshandtag Hö Blank krom 1/5 st Säkerhetshandtag Vä Blank krom 1/5 st Säkerhetshandtag Hö Mattkrom 1/5 st Säkerhetshandtag Vä Mattkrom 1/5 st Säkerhetshandtag Hö Polerad mässing 1/5 st Säkerhetshandtag Vä Polerad mässing 1/5 st Assa Epok säkerhetshandtag 7899 För fönsterdörr, designade för att passa våra större byggnadsepoker, från Rokoko till Funkis. Låsbara och med sprint 8 53 mm av förzinkat fyrkantstål. Uppfyller kraven enligt SS3620 Klass B. Låsning sker när cylindern trycks ner och handtaget står i stängt läge. När nyckeln vrids fjädrar cylindern upp och låsfunktionen upphör. Nyckeln kan tas ur i olåst läge. Tryckcylinder 7310 eller 716. Kan fås med lika eller olika låsning. Handtagskoppling när handtag ska monteras på båda sidor Säkerhetshandtag Hö Blank krom 1/5 st Säkerhetshandtag Vä Blank krom 1/5 st Säkerhetshandtag Hö Mattkrom 1/5 st Säkerhetshandtag Vä Mattkrom 1/5 st Säkerhetshandtag Hö Polerad mässing 1/5 st Säkerhetshandtag Vä Polerad mässing 1/5 st :5

6 Assa Vinga spanjoletthandtag 73 För fönster och fönsterdörr. Sprint 8 43/53 mm av förzinkat fyrkantstål. Kan även levereras med 7 mm fyrkantsprint. 73 har en täckbricka som ger dold skruvfastsättning. Handtagsgreppet trycks fast i brickan genom en unik snäppin fastsättning. Brickan kan enkelt demonteras för byte mot annat grepp, t.ex. låsbart eller grepp med annan ytbehandling. Kan beställas i vit pulverlack, prion eller förmässingad och kan beställas med sprintlängd -33 mm. Handtagsspärr Handtagskoppling Spanjoletthandtag Hö Blank krom 1/10 st Spanjoletthandtag Rakt Blank krom 1/10 st Spanjoletthandtag Vä Blank krom 1/10 st Spanjoletthandtag Hö Mattkrom 1/10 st Spanjoletthandtag Rakt Mattkrom 1/10 st Spanjoletthandtag Vä Mattkrom 1/10 st Spanjoletthandtag Hö Blank krom 1/10 st Spanjoletthandtag Rakt Blank krom 1/10 st Spanjoletthandtag Vä Blank krom 1/10 st Spanjoletthandtag Hö Mattkrom 1/10 st Spanjoletthandtag Rakt Mattkrom 1/10 st Spanjoletthandtag Vä Mattkrom 1/10 st Assa Vinga säkerhetshandtag 7312 För fönster och fönsterdörr. Uppfyller fordringar enlig Svensk Standard, SS 3620 klass B, gällande inbrottsskydd. Låsbart med cylinder. Sprint 8 43/53 mm av förzinkat fyrkantstål. Kan levereras med 7 mm fyrkantsprint har en täckbricka som ger dold skruvfastsättning, skruvarna blockeras med handtaget i låst läge. Handtagsgreppet trycks fast i brickan genom en unik snäpp-in fastsättning. Brickan kan enkelt demonteras för byte mot annat grepp, t.ex. ej låsbart grepp. Kan beställas i vit pulverlack, prion eller förmässingad. Assa cylinder godkänd. Assa cylinder 716 när lika låsning önskas med övriga förekommande standardcylindrar. Handtagskoppling Spanjoletthandtag Hö Blank krom 1/10 st Spanjoletthandtag Rakt Blank krom 1/10 st Spanjoletthandtag Vä Blank krom 1/10 st Spanjoletthandtag Hö Mattkrom 1/10 st Spanjoletthandtag Rakt Mattkrom 1/10 st Spanjoletthandtag Vä Mattkrom 1/10 st Spanjoletthandtag Hö Blank krom 1/10 st Spanjoletthandtag Rakt Blank krom 1/10 st Spanjoletthandtag Vä Blank krom 1/10 st Spanjoletthandtag Hö Mattkrom 1/10 st Spanjoletthandtag Rakt Mattkrom 1/10 st Spanjoletthandtag Vä Mattkrom 1/10 st :6

7 Assa Vinga spanjoletthandtag 7314 och 7315 SPANJOLETTHANDTAG För fönsterdörr. Sprint 8 53 mm av förzinkat fyrkantstål. Kan beställas i vit pulverlack, prion eller förmässingad och kan levereras med 7 mm fyrkantsprint Med långskylt med ovalt urtag för cylinder (utvändig), spärrvred eller täckbricka. Med långskylt med rokoko urtag för cylinder (invändig). Oval cylinder och rokoko cylinder av standardtyp. Spärrvred 7313 eller Täckbricka Kan även beställas utan sprint, 7314D och 7315D Spanjoletthandtag Hö Blank krom 1/10 st Spanjoletthandtag Rakt Blank krom 1/10 st Spanjoletthandtag Vä Blank krom 1/10 st Spanjoletthandtag Hö Mattkrom 1/10 st Spanjoletthandtag Rakt Mattkrom 1/10 st Spanjoletthandtag Vä Mattkrom 1/10 st Spanjoletthandtag Hö Blank krom 1/10 st Spanjoletthandtag Rakt Blank krom 1/10 st Spanjoletthandtag Vä Blank krom 1/10 st Spanjoletthandtag Hö Mattkrom 1/10 st Spanjoletthandtag Rakt Mattkrom 1/10 st Spanjoletthandtag Vä Mattkrom 1/10 st Assa Vinga spanjoletthandtag 7343 För mindre fönster. Sprint 8 43/53 mm av förzinkat fyrkantstål. Kan på begäran levereras med 7 mm fyrkantsprint. Assa 7343 har en täckbricka som ger dold skruv fastsättning. Handtagsgreppet trycks fast i brickan genom en unik snäpp-in fastsättning. Greppet kan enkelt demonteras för byte mot annat grepp, t.ex. låsbart eller grepp med annan ytbehandling. Kan även beställas i vit pulverlack, prion eller förmässingad. Handtagsspärr Handtagskoppling Spanjoletthandtag Hö Blank krom 1/10 st Spanjoletthandtag Rakt Blank krom 1/10 st Spanjoletthandtag Vä Blank krom 1/10 st Spanjoletthandtag Hö Mattkrom 1/10 st Spanjoletthandtag Rakt Mattkrom 1/10 st Spanjoletthandtag Vä Mattkrom 1/10 st Spanjoletthandtag Hö Blank krom 1/10 st Spanjoletthandtag Rakt Blank krom 1/10 st Spanjoletthandtag Vä Blank krom 1/10 st Spanjoletthandtag Hö Mattkrom 1/10 st Spanjoletthandtag Rakt Mattkrom 1/10 st Spanjoletthandtag Vä Mattkrom 1/10 st :7

8 Assa cylinder 716 Cylindrar för spanjoletthandtag i Assa Epok och Vingaserie. Tryckcylinder. Nyckeln kan tas ur i såväl låst som olåst läge. Uppfyller fordringar för låsbara fönster och fönsterdörrar enligt Svensk Standard, SS Ingår i av försäkringsbolag godkänd låsenhet. Med fjädring för enkel montering/demontering i Assa handtag. Går att beställa med samma låsning som befintliga Assa cylindrar Cylinder 716 Blank krom 1 st Cylinder 716 Mattkrom 1 st Assa cylinder 7310 Cylindrar för spanjoletthandtag i Assa Epok och Vingaserie. Tryckcylinder. Nyckeln kan tas ur i såväl låst som olåst läge. Uppfyller fordringar för låsbara fönster och fönsterdörrar enligt Svensk Standard, SS Ingår i av försäkringsbolag godkänd låsenhet. Med fjädring för enkel montering/demontering i Assa handtag. Lika eller olika låsning Cylinder 7310 Blank krom 1 st Cylinder 7310 Mattkrom 1 st Cylinder 7310 Förmässingad 1 st Assa Vinga spärrvred 7313 För Vinga 7314 spanjoletthandtag med långskylt. Används till insidan på låsbara spanjoletter. Spärrvredet trycks fast från baksidan i långskylten på Sprintlängd: -43 mm. Kan även beställas i förmässingad Spärrvred Blank krom 1 st Spärrvred Mattkrom 1 st Assa Vinga täckbricka 7323 För Vinga 7314 spanjoletthandtag med långskylt. Används till utsidan på låsbara spanjoletter. Kan även beställas i förmässingad Täckbricka 7323 Blank krom 1 st Täckbricka 7323 Mattkrom 1 st :8

9 Assa Vinga spärrvred 7335 SPANJOLETTHANDTAG För Vinga 7314 spanjoletthandtag med långskylt. Spärrvred speciellt anpassad för fallkolvsspanjolett. Sprintlängd -33/43 mm. Kan även beställas i förmässingad Spärrvred Blank krom 1 st Spärrvred Blank krom 1 st Spärrvred Mattkrom 1 st Spärrvred Mattkrom 1 st Assa Vinga demonteringsnyckel 7339 Demonteringsnyckel för Vinga handtag Demonteringsnyckel 7339 Plast 1 st Assa Vinga handtagsspärr 7450 För fönsterdörr med spanjoletthandtag som skall spärras från insidan. Uppfyller fordringar enligt Svensk Standard, SS 3587, gällande barnskydd. Spärrar automatiskt handtaget när detta vrids till stängt läge. För att öppna måste spärren lyftas samtidigt som handtaget vrids Handtagsspärr 7450 Blank krom 1 st Handtagsspärr 7450 Mattkrom 1 st Handtagsspärr 7450 Förmässingad 1 st Assa Vinga förhöjningsdel 4986 Förhöjningsdel 8 mm för cylinder i Vinga-serien Förhöjningsdel mm Vit 1 st :9

10 Assa Vinga underläggsbricka 7344 Underläggsbricka till Assa 7314 och 7315 handtag, när cylindern sticker ut för långt. Underläggsbrickan är 10 mm och är stapelbar. Kan även beställas i förmässingad Underläggsbricka mm Blank krom 1 st Underläggsbricka mm Mattkrom 1 st Assa Vinga fästbricka 7352 Fästbricka för enkel båge eller kopplad båge där endast Assa handtag 7314 alt används på insida Fästbricka 7352 Mattkrom 1 st Fästbricka 7352 Brunoxid 1 st Fästbricka 7352 Vit pulverlack 1 st Assa Code Handle säkerhetshandtag 7810 Säkerhetshandtag med standardskylt för invändig låsning av altandörr och fönster. Nyckelfri låsning. Uppfyller mekaniska krav enligt SS3620 klass B. Monteras med envägsskruv. Standardavstånd mellan skruvhål, c/c 43 mm. Enkel installation, inga kablar. Försvårar för barn att otillåtet öppna fönster och altan/balkongdörrar. Sprint 8 53 mm av förzinkat fyrkantstål. Kan beställas med 7 mm fyrkantsprint. Låsmekanismen manövreras med inbyggd knappsats med fem knappar. Fyra knappar för att mata in en sexsiffrig kod för upplåsning samt en knapp för låsning. Koden baseras på siffrorna 1 till 4. Grön lysdiod blinkar vid knapptryckning för upplåsning och röd lysdiod blinkar vid knapptryckning för låsning. Levereras med fabrikskod som enkelt kan ändras av användaren. Koden är kvar vid spänningsbortfall/batteribyte. Drivs av två CR2, litiumbatterier som ger cirka operationer. Röd lysdiod indikerar låg batterispänning vid cirka 500 återstående operationer Code Handle 7810 standardskylt Hö Blank krom 1 st Code Handle 7810 standardskylt Vä Blank krom 1 st Code Handle 7810 standardskylt Hö Mattkrom 1 st Code Handle 7810 standardskylt Vä Mattkrom 1 st Code Handle 7810 standardskylt Hö Vit 1 st Code Handle 7810 standardskylt Vä Vit 1 st :10

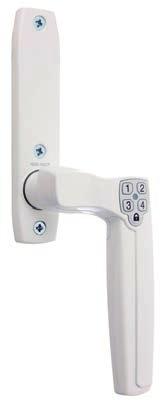

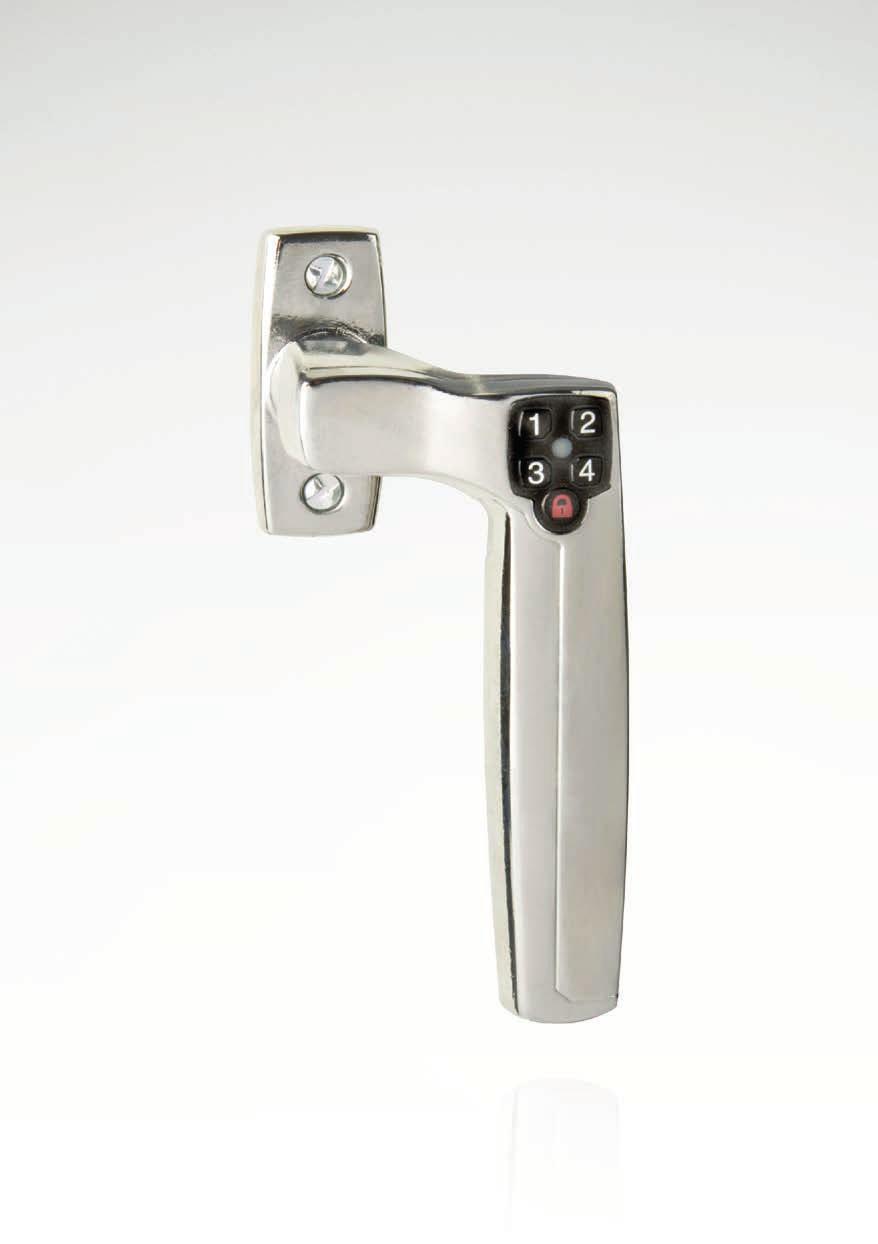

11 Assa Code Handle säkerhetshandtag 78 SPANJOLETTHANDTAG Säkerhetshandtag med långskylt för invändig låsning av altandörr och fönster. Nyckelfri låsning. Uppfyller mekaniska krav enligt SS3620 klass B. Monteras med envägsskruv. Standardavstånd mellan skruvhål, c/c 43 mm. Enkel installation, inga kablar. Försvårar för barn att otillåtet öppna fönster och altan/ balkongdörrar. Sprint 8 53 mm av förzinkat fyrkantstål. Kan beställas med 7 mm fyrkantsprint. Låsmekanismen manövreras med inbyggd knappsats med fem knappar. Fyra knappar för att mata in en sexsiffrig kod för upplåsning samt en knapp för låsning. Koden baseras på siffrorna 1 till 4. Grön lysdiod blinkar vid knapptryckning för upplåsning och röd lysdiod blinkar vid knapptryckning för låsning. Levereras med fabrikskod som enkelt kan ändras av användaren. Koden är kvar vid spänningsbortfall/batteribyte. Drivs av två CR2, litiumbatterier som ger cirka operationer. Röd lysdiod indikerar låg batterispänning vid cirka 500 återstående operationer Code Handle 78 långskylt Hö Blank krom 1 st Code Handle 78 långskylt Vä Blank krom 1 st Code Handle 78 långskylt Hö Mattkrom 1 st Code Handle 78 långskylt Vä Mattkrom 1 st Code Handle 78 långskylt Hö Vit 1 st Code Handle 78 långskylt Vä Vit 1 st Assa Code Handle okodad 7801 och 7802 Handtag utan elektronik för dubbeldörr (mötesdörr). Endast för manövrering ej låsning. Monteras med envägsskruv. Standardavstånd mellan skruvhål, c/c 43 mm. Sprint 8 53 mm av förzinkat fyrkantstål. Kan beställas med 7 mm fyrkantsprint Med standardskylt Med långskylt Code Handle 7801 standardskylt Hö Blank krom 1 st Code Handle 7801 standardskylt Vä Blank krom 1 st Code Handle 7801 standardskylt Hö Mattkrom 1 st Code Handle 7801 standardskylt Vä Mattkrom 1 st Code Handle 7802 långskylt Hö Blank krom 1 st Code Handle 7802 långskylt Vä Blank krom 1 st Code Handle 7802 långskylt Hö Mattkrom 1 st Code Handle 7802 långskylt Vä Mattkrom 1 st :

12 Assa säkerhetshandtag 835-S och 837-S Används på insidan på fönsterdörr, fönster och skåpdörr som har spanjolett och som skall säkras mot inbrott och obehörigt öppnande. Låsning sker med oval cylinder. Nyckeln kan tas ur i olåst läge. Handtaget har slirkoppling som fungerar vid överbelastning och förhindrar sönderbrytning av låsmekanismen vid inbrottsförsök och obehörigt öppnande från insidan. Uppfyller fordringar enligt Svensk Standard, SS3620 klass B, gällande inbrottsskydd. Sprint 8 43/53 mm av förzinkat fyrkantstål. Låsbar med cylinder (ingår ej). 835-S 837-S Låses med nyckelvridning. Finns även med mikrobrytare. Låses automatiskt när handtaget vrids till stängt läge. Oval cylinder av standardtyp. Underläggsbricka 841-S. Fästbricka Handtagskoppling 833, används då handtag skall monteras på båda sidor Säkerhetshandtag 835-S -43 Hö Blank krom 1/5 st Säkerhetshandtag 835-S -43 Rakt Blank krom 1/5 st Säkerhetshandtag 835-S -43 Vä Blank krom 1/5 st Säkerhetshandtag 835-S -53 Hö Blank krom 1/5 st Säkerhetshandtag 835-S -53 Rakt Blank krom 1/5 st Säkerhetshandtag 835-S -53 Vä Blank krom 1/5 st Säkerhetshandtag 835-S -43 Hö Mattkrom 1/5 st Säkerhetshandtag 835-S -43 Rakt Mattkrom 1/5 st Säkerhetshandtag 835-S -43 Vä Mattkrom 1/5 st Säkerhetshandtag 835-S -53 Hö Mattkrom 1/5 st Säkerhetshandtag 835-S -53 Rakt Mattkrom 1/5 st Säkerhetshandtag 835-S -53 Vä Mattkrom 1/5 st Säkerhetshandtag 837-S -43 Rakt Blank krom 1/5 st Säkerhetshandtag 837-S -53 Hö Blank krom 1/5 st Säkerhetshandtag 837-S -53 Rakt Blank krom 1/5 st Säkerhetshandtag 837-S -53 Vä Blank krom 1/5 st :12

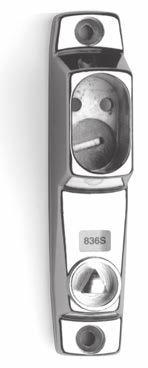

13 Assa säkerhetsanordning 836-S SPANJOLETTHANDTAG För insidan på fönster, fönsterdörr och skåpdörr som har spanjolett, där man ej vill ha fast handtag och som skall säkras mot inbrott eller obehörigt öppnande. Självlåsande. Sprintlängd: -33/43/53 mm. Låsbar med cylinder (ingår ej). Uppfyller fordringar enligt Svensk Standard SS 3620 klass B gällande inbrottsskydd. Oval cylinder av standardtyp. Underläggsbricka 841-S. Trekantnyckel Säkerhetsanordning 836-S -33 Blank krom 1/5 st Säkerhetsanordning 836-S -43 Blank krom 1/5 st Säkerhetsanordning 836-S -53 Blank krom 1/5 st Assa säkerhetshandtag 8350-S Används på insidan av fönsterdörr som har spanjolett och som skall vara låsbar även från yttersidan. Icke låsbar spanjolett erfordras. Låses med oval cylinder. Nyckel kan tas ur i olåst läge. Handtaget har slirkoppling som fungerar vid överbelastning och förhindrar sönderbrytning av låsmekanismen vid inbrottsförsök. Utrustad med en mottagare för medbringare på yttersidans cylinder. Detta möjliggör låsning från båda sidor. Uppfyller fordringar enligt Svensk Standard SS3620 klass B gällande inbrottsskydd. Låsbar med cylinder från båda sidor. Sprint 8 53 mm av förzinkat fyrkantstål. Ytterhandtag. Handtagskoppling 833, 833/16. Underläggsbricka 841-S. Fästbricka 5365 (för kopplad båge). Oval cylinder av standardtyp Säkerhetshandtag 8350-S -53 Hö Blank krom 1/5 st Säkerhetshandtag 8350-S -53 Rakt Blank krom 1/5 st Säkerhetshandtag 8350-S -53 Vä Blank krom 1/5 st :13

14 Assa säkerhetshandtag 844-S Används på innersidan, när man vill säkra mot inbrott och obehörigt öppnande. Används på fönsterdörr, fönster och skåpdörr som har spanjolett. Godkända enligt SS 3620 Klass B. Låsbart med tryckcylinder Sprint 8 53 mm av förzinkat fyrkantstål. Monteras med envägsskruv som ingår. Låsning sker när cylindern trycks ner och handtaget står i stängt läge. När nyckeln vrids fjädrar cylindern upp och låsfunktionen upphör. Nyckeln kan tas ur i olåst läge. Kan beställas med 7 mm fyrkantsprint och sprintlängd -43. Kan även beställas i förmässingad, vit pulverlack och prion. Tryckcylinder Kan fås med lika eller olika låsning, och med samma låsning som fönsterlås 2820 och Tryckcylinder Abloy (för systemlåsning). Underläggsbricka Handtagskoppling Säkerhetshandtag 844-S -53 Hö Blank krom 1/5 st Säkerhetshandtag 844-S -53 Rakt Blank krom 1/5 st Säkerhetshandtag 844-S -53 Vä Blank krom 1/5 st Säkerhetshandtag 844-S -53 Hö Mattkrom 1/5 st Säkerhetshandtag 844-S -53 Rakt Mattkrom 1/5 st Säkerhetshandtag 844-S -53 Vä Mattkrom 1/5 st Assa säkerhetshandtag 876-S Används på innersidan, när man vill säkra mot inbrott och obehörigt öppnande. Används på fönster och skåpdörr som har spanjolett. Godkända enligt SS 3620 Klass B. Låsbart med tryckcylinder Sprint 8 53 mm av förzinkat fyrkantstål. Monteras med envägsskruv som ingår. Låsning sker när cylindern trycks ner och handtaget står i stängt läge. När nyckeln vrids fjädrar cylindern upp och låsfunktionen upphör. Nyckeln kan tas ur i olåst läge. Kan beställas med 7 mm fyrkantsprint. Kan även beställas i vit pulverlack. Tryckcylinder Kan fås med lika eller olika låsning, och med samma låsning som fönsterlås 2820 och Tryckcylinder Abloy (för systemlåsning). Underläggsbricka Handtagskoppling Säkerhetshandtag 876-S -53 Hö Blank krom 1/5 st Säkerhetshandtag 876-S -53 Rakt Blank krom 1/5 st Säkerhetshandtag 876-S -53 Vä Blank krom 1/5 st Säkerhetshandtag 876-S -53 Hö Mattkrom 1/5 st Säkerhetshandtag 876-S -53 Rakt Mattkrom 1/5 st Säkerhetshandtag 876-S -53 Vä Mattkrom 1/5 st :14

15 Assa säkerhetshandtag 895-S Används på innersidan, när man vill säkra mot inbrott och obehörigt öppnande. Används på fönsterdörr, fönster och skåpdörr som har spanjolett. Godkända enligt SS 3620 Klass B. Låsbart med tryckcylinder SPANJOLETTHANDTAG Sprint 8 53 mm av förzinkat fyrkantstål. Monteras med envägsskruv som ingår. Låsning sker när cylindern trycks ner och handtaget står i stängt läge. När nyckeln vrids fjädrar cylindern upp och låsfunktionen upphör. Nyckeln kan tas ur i olåst läge. Kan beställas med 7 mm fyrkantsprint. Tryckcylinder Kan fås med lika eller olika låsning, och med samma låsning som fönsterlås 2820 och Tryckcylinder Abloy (för systemlåsning). Underläggsbricka Handtagskoppling Säkerhetshandtag 895-S -53 Hö Blank krom 1/5 st Säkerhetshandtag 895-S -53 Rakt Blank krom 1/5 st Säkerhetshandtag 895-S -53 Vä Blank krom 1/5 st Säkerhetshandtag 895-S -53 Hö Mattkrom 1/5 st Säkerhetshandtag 895-S -53 Rakt Mattkrom 1/5 st Säkerhetshandtag 895-S -53 Vä Mattkrom 1/5 st Assa tryckcylinder 4484 För säkerhetshandtag Assa 844-S, 876-S, 895-S och 8465-S. Låsning kan ske utan nyckel. Genom att cylindern trycks ned vid låsning, kan man se om det är låst eller ej. Cylinder med 9 spärrskivor. Två nycklar ingår till varje cylinder. Kan beställas med samma låsning som cylinder till fönsterlås Assa 2820 och Cylindern levereras separat för montering enligt anvisning som medföljer säkerhetshandtaget. Vid beställning uppge: 1. Låsningsnummer. 2. Lika- eller olika låsning Tryckcylinder Förnicklad 1/50 st Tryckcylinder Förnicklad 1/50 st Tryckcylinder Förnicklad 1/50 st Tryckcylinder Förnicklad 1/50 st Tryckcylinder Förnicklad 1/50 st Tryckcylinder Förnicklad 1/50 st Tryckcylinder Förnicklad 1/50 st Tryckcylinder Förnicklad 1/50 st Tryckcylinder Förnicklad 1/50 st Tryckcylinder Förnicklad 1/50 st Tryckcylinder Förnicklad 1/50 st :15

16 Assa underläggsbricka 841-S För montering av handtag på enkel båge med äldre typ av spanjolett. För Assa handtag 835-S, 836-S, 837-S och 8350-S. Skruv ingår Underläggsbricka 841-S Blank krom 1/10 st Assa fästbricka 5325 För montering av handtag på kopplad båge med äldre typ av spanjolett. För Assa handtag 835-S, 836-S och 837-S. Skruv ingår Fästbricka 5325 Zamak 1/10 st Assa fästbricka 5365 För montering av handtag på kopplad båge med äldre typ av spanjolett. För Assa handtag 8350-S. Skruv ingår Fästbricka mm Zamak 1/10 st Fästbricka mm Zamak 1/10 st Assa underläggsbricka 4285 För spanjoletthandtag som skall ersätta äldre handtag med lång bricka Underläggsbricka 4285 Stål/krom 1/10 st :16

17 Assa underläggsbricka 4926 SPANJOLETTHANDTAG För säkerhetshandtag Assa 844-S, 876-S, 895-S och 8465-S. Vid montering på spanjolett där handtagets skruvhålsavstånd är otillräckligt Underläggsbricka 4926 Stål/krom 1/10 st Assa spanjoletthandtag 4 För inåtgående fönster och skåpsdörrar. Sprint 8 33/43 mm av förzinkat fyrkantstål Spanjoletthandtag 4-33 Blank krom 1/10 st Spanjoletthandtag 4-43 Blank krom 1/10 st Assa spanjoletthandtag 24 För snickerier där handtag med normal höjd inte får plats. Sprint 8 43 mm av förzinkat fyrkantstål Spanjoletthandtag Blank krom 1/10 st :17

18 Assa spanjoletthandtag 42 För fönster och fönsterdörrar. Sprint 8 43/63 mm av förzinkat fyrkantstål. Finns även med svart kula, handikappanpassat. Kan beställas i prion, Zamak pulverlack, förmässingad och vit pulverlack. Utvändigt handtag: för ökat korrosionsskydd rekommenderas alltid pulverlackerat zamakhandtag. Handtagsspärr 840 eller 850. Handtagskoppling, används då handtag skall monteras på båda sidor Spanjoletthandtag Hö Blank krom 1/10 st Spanjoletthandtag Rakt Blank krom 1/10 st Spanjoletthandtag Vä Blank krom 1/10 st Spanjoletthandtag Hö Blank krom 1/10 st Spanjoletthandtag Rakt Blank krom 1/10 st Spanjoletthandtag Vä Blank krom 1/10 st Spanjoletthandtag Hö Mattkrom 1/10 st Spanjoletthandtag Rakt Mattkrom 1/10 st Spanjoletthandtag Vä Mattkrom 1/10 st Assa spanjoletthandtag 76 För fönster. Sprint 8 33/43 mm av förzinkat fyrkantstål. Kan även beställas i mattkrom. Handtagsspärr 840 eller Spanjoletthandtag Hö Blank krom 1/10 st Spanjoletthandtag Rakt Blank krom 1/10 st Spanjoletthandtag Vä Blank krom 1/10 st Spanjoletthandtag Hö Blank krom 1/10 st Spanjoletthandtag Rakt Blank krom 1/10 st Spanjoletthandtag Vä Blank krom 1/10 st :18

19 Assa spanjoletthandtag 83 SPANJOLETTHANDTAG För fönster och fönsterdörrar. Sprint 8 23/33/43/53/63 mm av förzinkat fyrkantstål. Med inbyggda spärrlägen för öppet och stängt som håller handtaget i rätt läge (gäller ej lackade). Kan även beställas i förmässingad, vit pulverlack och prion. Finns också i mattborstad mässing, skyddslackad med 43 mm sprint. Handtagsspärr 840 och 850. Handtagskoppling, används då handtag skall monteras på båda sidor Spanjoletthandtag Hö Blank krom 1/100 st Spanjoletthandtag Rakt Blank krom 1/100 st Spanjoletthandtag Vä Blank krom 1/100 st Spanjoletthandtag Hö Blank krom 1/100 st Spanjoletthandtag Rakt Blank krom 1/100 st Spanjoletthandtag Vä Blank krom 1/100 st Spanjoletthandtag Hö Blank krom 1/100 st Spanjoletthandtag Rakt Blank krom 1/100 st Spanjoletthandtag Vä Blank krom 1/100 st Spanjoletthandtag Hö Blank krom 1/100 st Spanjoletthandtag Rakt Blank krom 1/100 st Spanjoletthandtag Vä Blank krom 1/100 st Spanjoletthandtag Hö Blank krom 1/100 st Spanjoletthandtag Rakt Blank krom 1/100 st Spanjoletthandtag Vä Blank krom 1/100 st Spanjoletthandtag Hö Mattkrom 1/100 st Spanjoletthandtag Rakt Mattkrom 1/100 st Spanjoletthandtag Vä Mattkrom 1/100 st Spanjoletthandtag Hö Mattkrom 1/100 st Spanjoletthandtag Rakt Mattkrom 1/100 st Spanjoletthandtag Vä Mattkrom 1/100 st Spanjoletthandtag Hö Mattkrom 1/100 st Spanjoletthandtag Rakt Mattkrom 1/100 st Spanjoletthandtag Vä Mattkrom 1/100 st :19

20 Assa spanjoletthandtag 95 För fönster och fönsterdörr. Sprint 8 43/53 mm av förzinkat fyrkantstål. Kan beställas med sprintlängd 23/33/63 mm. Handtaget har inbyggda spärrlägen för öppet och stängt som håller handtaget i rätt läge. Handtagsspärr 840 och 850. Handtagskoppling används då handtag skall monteras på båda sidor Spanjoletthandtag Hö Blank krom 1/10 st Spanjoletthandtag Rakt Blank krom 1/10 st Spanjoletthandtag Vä Blank krom 1/10 st Spanjoletthandtag Hö Blank krom 1/10 st Spanjoletthandtag Rakt Blank krom 1/10 st Spanjoletthandtag Vä Blank krom 1/10 st Assa spanjoletthandtag 2265 För vridfönster, överhängt eller glidhängt. Sprint 8 43/53 mm av förzinkat fyrkantstål. Kan göras barnskyddande såväl i vädringsläge som i stängt läge med handtagsspärr 850. Med ventilationstunga för uppställning av bågen i små fasta vädringslägen. Slutbleck R Spanjoletthandtag Blank krom 1/10 st Spanjoletthandtag Blank krom 1/10 st Spanjoletthandtag Mattkrom 1/10 st :20

21 Assa spanjoletthandtag 2265S835 SPANJOLETTHANDTAG Handtag för vridfönster, överhängt- eller glidhängt. Godkänt enligt SS 3620 Klass B. Med ventilationstunga för uppställning av bågen i små fasta vädringslägen. Handtagen är låsbara såväl i vädringsläge som i stängt läge. Sprint 8 53 mm av förzinkat fyrkantstål. Kan beställas med 7 mm fyrkantsprint. Låsning sker med oval cylinder av standardtyp. Nyckeln kan tas ur i olåst läge. Handtaget har slirkoppling (gäller ej handtag med 7 mm fyrkantssprint) som fungerar vid överbelastning och förhindrar sönderbrytning av låsmekanismen vid inbrottsförsök och obehörigt öppnande från insidan. När greppet slirar påverkas ej spanjoletten förrän upplåsning har skett. Har greppet slirat måste säkerhetshandtaget bytas. Slutbleck Oval cylinder av standardtyp Spanjoletthandtag 2265S Blank krom 1/5 st Assa spanjoletthandtag 8465-S Handtag för vridfönster, överhängt- eller glidhängt. Godkänt enligt SS 3620 Klass B. Med ventilationstunga för uppställning av bågen i små fasta vädringslägen. Handtagen är låsbara såväl i vädringsläge som i stängt läge. Sprint 8 53 mm av förzinkat fyrkantstål. Låsning med Assa tryckcylinder Låsning sker när cylindern trycks ner och handtaget står i stängt läge. När nyckeln vrids fjädrar cylindern upp och låsfunktionen upphör. Nyckeln kan tas ur i olåst läge. Slutbleck Tryckcylinder Kan fås med lika eller olika låsning, och med samma låsning som fönsterlås 2820 och Tryckcylinder Abloy (för systemlåsning) Spanjoletthandtag 8465-S -53 Blank krom 1/5 st :21

22 Assa slutbleck 2384 Används tillsammans med spanjoletthandtag 2265, 2265-S 8350 och 8465-S. Rekommenderad skruv: TFX 3,0 mm. Mått: 51 28,5 mm. Djup: 10 mm Slutbleck 2384 Grå amidplast 1/10 st Assa spanjoletthandtag 17 För dörr med panikspanjolett. Sprint 8 43 mm av förzinkat fyrkantstål. I stängt läge skall greppet stå horisontellt, där det hålls kvar med en kulspärr. Rekommenderad skruv: TKFX 4,0 mm. Kan även beställas i pulverlackerad silverfärg eller Prion Spanjoletthandtag Blank krom 1/10 st Assa spanjoletthandtag 51 För fönster, dörr, lucka som ej skall ha fast handtag, och där risk för självöppning ej föreligger (i de fall rekommenderas ). Passar i bricka 1857, 1857T. När man vrider för att öppna kan man, tack vare nabben, dra till sig bågen. Handtaget kan tas ur endast i stängt läge. Sprint 8 33/63 mm av förzinkat fyrkantstål Spanjoletthandtag Zamak/Blank krom 1/10 st Spanjoletthandtag Zamak/Blank krom 1/10 st 8 Assa trekantstapp 56 För spanjolett som skall manövreras med trekantnyckel 145. Rekommenderas ej där risk för självöppning föreligger (Använd då Assa 805 och 8). Härdat förzinkat stål. Sätts på plats i spanjolettens roddare och fasthålls med tillhörande skruv Trekantstapp 56 Förzinkad 1/10 st :22

23 Assa trekantsnyckel 145 SPANJOLETTHANDTAG För manövrering av spanjolett med trekanttapp 56. Rekommenderas ej där risk för självöppning föreligger (använd då 805 och 8). Mått: mm Trekantsnyckel 145 Aluminium 1/10 st Assa spanjoletthandtag 423 För dörr med spanjolett 550 eller 590 som skall låsas med tryckcylinder 2940 eller tryckcylinder Abloy. Sprint 8 33 mm av förzinkat fyrkantstål. Hålplugg Fix (Används då tryckcylinder ännu inte monterats. Skruv TKFX 3,5 mm Spanjoletthandtag Blank krom 1/5 st Assa hålplugg 3389 Används tillsammans med spanjoletthandtag 423 då tryckcylinder ännu inte monterats Hålplugg 3389 Svart polyeten 1/10 st Assa utrymningskåpa 5540 Monteras över spanjoletthandtag. Passar assa handtag 42, 76, 83, 90, 95, 876- S och 835-S. Med bygel för hänglås Ø 8 mm Utrymningskåpa 5540 Grön plast 1 st 5 :23

24 Assa täckbricka 823 För snickeri där håltagning för handtag skall täckas. Rekommenderad skruv: TKFX 3,0 mm. För utvändig montering, använd motsvarande envägsskruv Täckbricka 823 Rostfritt stål 1/10 st Assa bricka 1857 och 1857-T För snickeri som har spanjolett eller tätningslås och som skall manövreras med fyrkanthandtag 51 eller trekantnyckel 145. Rekommenderas ej där risk för självöppning föreligger (använd då 805 och 8). Rekommenderad skruv: TKFX 3,0 mm T har en täckbricka i acetalplast Bricka 1857 Rostfritt stål 1/10 st Bricka 1857-T Rostfritt stål 1/10 st Assa säkerhetsanordning 805 Används istället för handtag på fönster, fönsterdörr och skåpdörr med spanjolett, där barnsäkerhet eller skydd mot otillåtet öppnande önskas. Ex. trapphus, korridorer, sjukhus, barnstugor, mm. Typgodkänd som barnskyddande säkerhetsbeslag. Kring trekanttappen ligger en fjäder-belastad spärrbricka. Denna måste tryckas in till ett preciserat läge för att tappen skall kunna vridas och påverka spanjoletten. Sprint 8 23/33/43 mm av härdat stål. (Obs! svår att kapa.) Spärrhus av förkromad zamakmetall. Trekanthandtag 8. Förhöjningsbricka Säkerhetsanordning Blank krom 1/10 st Säkerhetsanordning Blank krom 1/10 st Säkerhetsanordning Blank krom 1/10 st :24

25 Assa trekantshandtag 8 SPANJOLETTHANDTAG Används för manövrering av Säkerhetsanordning 805. När handtaget vrids kan man dra till sig bågen med handtaget. Handtaget kan tas ur endast i stängt läge Trekantshandtag 8 Blank krom 1/10 st Assa förhöjningsbricka 4548 Används då montering skall ske utan urborrning för säkerhetsanordningens nav Förhöjningsbricka 4548 Grå acetalplast 1/10 st Assa handtagsfäste 806 För handtag på fönster och dörr där betryggande skruvfäste ej finns. Används tillsammans med icke låsbara spanjoletter. Handtagsskruvarna självgängar sitt grepp i handtagsfästet som ger effektivt mothåll utan att låshuset belastas. Handtagsfästet monteras tillsammans med spanjoletten i snickeriet. Nabbarna trycks in i urtagen på den sida av låshuset som skall vändas mot innerhandtaget. Längd mellan hålen: 43 mm. Tjocklek: 1 mm Handtagsfäste 806 Acetalplast 1/100 st Assa handtagsfäste 842 För handtag på fönster och dörr där betryggande skruvfäste ej finns. Används tillsammans med låsbara spanjoletter. Handtagsskruvarna självgängar sitt grepp i handtagsfästet som ger effektivt mothåll utan att låshuset belastas. Handtagsfästet monteras tillsammans med spanjoletten i snickeriet. Nabbarna trycks in i urtagen på den sida av låshuset som skall vändas mot innerhandtaget. Längd mellan hålen: 43 mm. Tjocklek: 1 mm Handtagsfäste 842 Acetalplast 1/100 st :25

26 Assa handtagskoppling För fönsterdörr som skall ha handtag på båda sidor. För enkel båge. Kopplingen brister om ytterhandtaget överbelastas när innerhandtaget är spärrat. Ytterhandtaget sätts härigenom ur funktion. Ett effektivt inbrottsskydd. Längd: 16 mm. Ø 16 mm. Passar till 8 mm sprint Handtagskoppling Mässing 1/100 st Assa handtagskoppling För fönsterdörr som skall ha handtag på båda sidor. För enkel båge. Kopplingen brister om ytterhandtaget överbelastas när innerhandtaget är spärrat. Ytterhandtaget sätts härigenom ur funktion. Ett effektivt inbrottsskydd. Längd: 30 mm. Ø 16 mm. Passar till 8 mm sprint Handtagskoppling Mässing 1/100 st Assa handtagskoppling 961 För fönsterdörr som skall ha handtag på båda sidor. För kopplad båge. Kopplingen brister om ytterhandtaget överbelastas när innerhandtaget är spärrat. Ytterhandtaget sätts härigenom ur funktion. Ett effektivt inbrottsskydd. Rekommenderad skruv: TFX 3,0 mm Handtagskoppling 961 Mässing/Förzinkad 1/50 st Assa handtagsspärr 840 För fönsterdörr med spanjoletthandtag som skall spärras på innersidan. Öppnas och stängs manuellt. Spärrar i nedtryckt läge. Spärrhus av zamakmetall. Fingergrepp av polyamid, svart Handtagsspärr 840 Blank krom 1/10 st Handtagsspärr 840 Vit 1/10 st Handtagsspärr 840 Grå 1/10 st :26

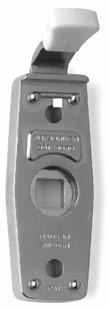

27 Assa handtagsspärr 850 SPANJOLETTHANDTAG Typgodkänd barnskyddande spärranordning. För fönster och fönsterdörr som skall ha säkerhetsbeslag enligt Boverkets Byggregler, BBR94. Spärrar automatiskt handtaget när detta vrids till stängt läge. För att öppna måste spärren lyftas samtidigt som handtaget vrids. Spärrhus av zamakmetall. Fingergrepp av polyamid, vit Handtagsspärr 850 Blank krom 1/200 st Handtagsspärr 850 Mattkrom 1/200 st Handtagsspärr 850 Förmässingad 1/200 st Handtagsspärr 850 Vit 1/200 st Handtagsspärr 850 Grå 1/200 st Assa draghandtag 34 För yttersidan på fönsterdörr. Speciellt lämpligt då handtagsspärr 850 eller handtag 837-S är monterat på insidan, och man vill undvika utelåsning. Brickan har samma mått och hålavstånd som spanjoletthandtag. Rekommenderad skruv: TKFX 4,0 mm Draghandtag 34 Vit 1/10 st Draghandtag 34 Brun 1/10 st Assa spanjoletthandtag 179 och Fönsterhandtag för användning på fönster och fönsterdörrar. Handtag för utsida, ej låsbart och utan cylinder. 179 är svängt höger och är svängt vänster. : Handtagskoppling 833 eller 961. Handtagsspärr Spanjoletthandtag 179 Hö Blank krom 1/5 st Spanjoletthandtag Vä Blank krom 1/5 st Spanjoletthandtag 179 Hö Mattkrom 1/5 st Spanjoletthandtag Vä Mattkrom 1/5 st :27

28 Assa låshus och spanjoletthandtag Monteras på insidan av spanjolettförsedda fönsterdörrar och fönster inom alla typer av objekt. Rekommenderas även till skåpdörrar, el-nischer etc. försedda med alternativa spanjoletter. Låshus Nyckel kan endast tas ut i låst läge. Nyckel kan tas ut i låst och olåst läge. För dubbelcylinder. Handtag Rakt höger. 178 Svängt höger Rakt vänster Svängt vänster. Oval cylinder av standardtyp. Underläggsbricka 841, vid montering på enkel båge med äldre typ av spanjolett. Handtagskoppling 833, då handtag ska monteras på båda sidor vid enkel båge. Handtagskoppling 961, då handtag ska monteras på båda sidor vid dubbel båge Låshus Blank krom 1/5 st Låshus Blank krom 1/5 st Låshus Blank krom 1/5 st Handtag Hö Blank krom 1/5 st Handtag Vä Blank krom 1/5 st Handtag 178 Hö Blank krom 1/5 st Handtag Vä Blank krom 1/5 st Låshus Mattkrom 1/5 st Låshus Mattkrom 1/5 st Låshus Mattkrom 1/5 st Handtag Hö Mattkrom 1/5 st Handtag Vä Mattkrom 1/5 st Handtag 178 Hö Mattkrom 1/5 st Handtag Vä Mattkrom 1/5 st Randi spanjoletthandtag 1788 För fönster. Sprint 8 43 mm. Rosett mm. Levereras med M5 skruv. Utsprång: 50 mm. Handtagslängd: 76 mm Spanjoletthandtag Rakt Mattborstat rostfritt stål 1 st :28

29 Randi Line 18 spanjoletthandtag 7701 För fönster. 14 mm massivt rör. Sprint 8 43 mm. Rosett mm. Levereras med M5 skruv. I samma designserie finns även dörrtrycken och draghandtag. Utsprång: 50 mm. Handtagslängd: 97 mm. SPANJOLETTHANDTAG Spanjoletthandtag Rakt Mattborstat rostfritt stål 1 st Randi Line 18 spanjoletthandtag 7706 För fönster. 14 mm massivt rör. Sprint 8 43 mm. Rosett mm. Levereras med M5 skruv. I samma designserie finns även dörrtrycken och draghandtag. Utsprång: 49 mm. Handtagslängd: 102 mm Spanjoletthandtag Rakt Hö Mattborstat rostfritt stål 1 st Spanjoletthandtag Rakt Vä Mattborstat rostfritt stål 1 st Hoppe Atlanta spanjoletthandtag 93S Låsbart spanjoletthandtag av aluminium för fönster och fönsterdörrar. Godkänd enligt Standard SS Klass B. Avsedd för 7-stifts ovalcylinder, ingår ej. Envägsskruvar och cylinderskruvar medföljer. 8 mm sprint Atlanta 1530/93S -53 Rakt Aluminium 1 st Atlanta 0531VK/93S -67 Hö Aluminium 1 st Atlanta 0531VK/93S -67 Vä Aluminium 1 st :29

30 Hoppe Atlanta spanjoletthandtag 300KL Spanjoletthandtag med långskylt av aluminium för fönsterdörrar med låsbar spanjolett. Cylinder ingår ej. Rakt handtag (1530/300KL) OZ03 Utvändigt handtag med långskylt för oval cylinder. UG Utvändigt handtag med blindskylt. Svängt handtag (0531VK/300KL) OZ07 Invändigt handtag med långskylt för oval rokoko cylinder. Sprint 8 67 mm. OL Invändigt handtag med vred. Medbringare -45 mm. Sprint 8 67 mm. OZ Atlanta 1530/300KL OZ03 Rakt Aluminium 1/10 st Atlanta 1530/300KL UG Rakt Aluminium 1/10 st Atlanta 0531VK/300KL OZ07-67 Hö Aluminium 1/10 st Atlanta 0531VK/300KL OZ07-67 Vä Aluminium 1/10 st Atlanta 0531VK/300KL OL -53 Hö Aluminium 1/10 st Atlanta 0531VK/300KL OL -53 Vä Aluminium 1/10 st Hoppe Atlanta spanjoletthandtag U76 Invändigt spanjoletthandtag av aluminium för fönster och fönsterdörrar. Testat enligt RAL-RG 607/9. Fjädrande vridbar täckkåpa, dold skruvfastsättning, sprint, bricka med styrtappar samt med distinkta lägen 90. Sprint 8 43/53 mm Atlanta 0530/U76-43 Rakt Aluminium 1/10 st Atlanta 0531VK/U76-53 Hö Aluminium 1/10 st Atlanta 0531VK/U76-53 Vä Aluminium 1/10 st Atlanta 0530VKS/U76Z -53 Hö Låsbart Aluminium 1/10 st Atlanta 0530VKS/U76Z -53 Vä Låsbart Aluminium 1/10 st Hoppe Atlanta spanjoletthandtag 0530/66N Utvändigt rakt spanjoletthandtag för fönsterdörrar. Dold genomgående fastsättning med maskingängad skruv M Atlanta 0530/66N Rakt Aluminium 1/10 st :30

31 Hoppe London spanjoletthandtag 93S SPANJOLETTHANDTAG Låsbart spanjoletthandtag av aluminium för fönster och fönsterdörrar. Godkänd enligt Standard SS Klass B. Avsedd för 7-stifts ovalcylinder, ingår ej. Envägsskruvar och cylinderskruvar medföljer. Sprint 8 43/53 mm London 3RH/93S -43 Rakt Aluminium 1 st London 013VK/93S -43 Hö Aluminium 1 st London 013VK/93S -43 Vä Aluminium 1 st London 013VK/93S -53 Hö Aluminium 1 st London 013VK/93S -53 Vä Aluminium 1 st Hoppe London spanjoletthandtag 300KL Spanjoletthandtag med långskylt av aluminium för fönsterdörrar med låsbar spanjolett. Cylinder ingår ej. Rakt handtag (3/300KL) OZ03 Utvändigt handtag med långskylt för oval cylinder. Sprint 8 43 mm. UG Utvändigt handtag med blindskylt. Sprint 8 43 mm. Svängt handtag (013VK/300KL) OZ07 Invändigt handtag med långskylt för oval rokoko cylinder. Sprint 8 60 mm. OL Invändigt handtag med vred. Medbringare -45 mm. Sprint 8 67 mm. OZ London 3/300KL OZ03-43 Rakt Aluminium 1/10 st London 3/300KL UG -43 Rakt Aluminium 1/10 st London 013VK/300KL OZ07-60 Hö Aluminium 1/10 st London 013VK/300KL OZ07-60 Vä Aluminium 1/10 st London 013VK/300KL OL -67 Hö Aluminium 1/10 st London 013VK/300KL OL -67 Vä Aluminium 1/10 st Hoppe London spanjoletthandtag 013/51N Utvändigt rakt spanjoletthandtag för fönsterdörrar. Dold genomgående fastsättning med maskingängad skruv M5. Sprint 8 40 mm. UG London 013/51N -40 Rakt Aluminium 1/10 st :31

32 Hoppe London spanjoletthandtag U14 Invändigt spanjoletthandtag för fönster och fönsterdörrar. Testat enligt RAL-RG 607/9. Fjädrande vridbar täckkåpa, dold skruvfastsättning, sprint, bricka med styrtappar samt med distinkta lägen 90. Sprint 8 43/53 mm London 013/U14K -43 Rakt Aluminium 1/10 st London 013VK/U14K -43 Hö Aluminium 1/10 st London 013VK/U14K -43 Vä Aluminium 1/10 st London 013VK/U14K -53 Hö Aluminium 1/10 st London 013VK/U14K -53 Vä Aluminium 1/10 st London 013VKS/U14Z -53 Hö Låsbart Aluminium 1/10 st London 013VKS/U14Z -53 Vä Låsbart Aluminium 1/10 st Hoppe London spanjoletthandtag SG013 Löst spanjoletthandtag för fönster med täckbricka. Sprint 7 eller 8 mm. Handtag mm London SG Rakt Aluminium 1/20 st London SG Rakt Aluminium 1/20 st Hoppe New York spanjoletthandtag 93S Låsbart spanjoletthandtag av aluminium för fönster och fönsterdörrar. Godkänd enligt Standard SS Klass B. Avsedd för 7-stifts ovalcylinder, ingår ej. Envägsskruvar och cylinderskruvar medföljer. Sprint 8 53 mm New York 1810/93S -53 Rakt Aluminium 1 st New York 0810VK/93S -53 Hö Aluminium 1 st New York 0810VK/93S -53 Vä Aluminium 1 st :32

33 Hoppe New York spanjoletthandtag 300KL SPANJOLETTHANDTAG Spanjoletthandtag med långskylt av aluminium för fönsterdörrar med låsbar spanjolett. Cylinder ingår ej. Rakt handtag (1810/300KL) OZ03 Utvändigt handtag med långskylt för oval cylinder. UG Utvändigt handtag med blindskylt. Svängt handtag (0810VK/300KL) OZ07 Invändigt handtag med långskylt för invändig cylinder. Sprint 8 60 mm. OL Invändigt handtag med vred. Sprint 8 45 mm New York 1810/300KL OZ03 Rakt Aluminium 1/10 st New York 1810/300KL UG Rakt Aluminium 1/10 st New York 0810VK/300KL OZ07-60 Hö Aluminium 1/10 st New York 0810VK/300KL OZ07-60 Vä Aluminium 1/10 st New York 0810VK/300KL OL -45 Hö Aluminium 1/10 st New York 0810VK/300KL OL -45 Vä Aluminium 1/10 st OZ07 Hoppe New York spanjoletthandtag U76 Spanjoletthandtag av aluminium för fönster och fönsterdörrar. Testat enligt RAL-RG 607/9. Fjädrande vridbar täckkåpa, dold skruvfastsättning, sprint, bricka med styrtappar samt med distinkta lägen 90. Sprint 8 53 mm New York 0810VK/U76-53 Hö Aluminium 1/10 st New York 0810VK/U76-53 Vä Aluminium 1/10 st New York 0810VKS/U76Z -53 Hö Låsbart Aluminium 1/10 st New York 0810VKS/U76Z -53 Vä Låsbart Aluminium 1/10 st Hoppe Tôkyô spanjoletthandtag 93S Låsbart spanjoletthandtag av aluminium för fönster och fönsterdörrar. Godkänd enligt Standard SS Klass B. Avsedd för 7-stifts ovalcylinder, ingår ej. Envägsskruvar och cylinderskruvar medföljer. Sprint 8 53 mm Tôkyô 1710RH/93S -53 Rakt Aluminium 1 st Tôkyô 0710VK/93S -53 Hö Aluminium 1 st Tôkyô 0710VK/93S -53 Vä Aluminium 1 st :33

34 Hoppe Tôkyô spanjoletthandtag 300KL Spanjoletthandtag med långskylt av aluminium för fönsterdörrar med låsbar spanjolett. Cylinder ingår ej. Kan även beställas i aluminium rostfri nyans. Rakt handtag (1710RH/300KL) OZ03 Utvändigt handtag med långskylt för oval cylinder. Med lös sprint 8 55 mm. UG Utvändigt handtag med blindskylt. Svängt handtag (0710VK/300KL) OZ07 Invändigt handtag med långskylt för oval rokoko cylinder. Sprint 8 67 mm. OL Invändigt handtag med vred. Medbringare -45 mm. Sprint 8 60 mm. OL Tôkyô 1710/300KL OZ03-55 Rakt Aluminium 1/10 st Tôkyô 1710/300KL UG Rakt Aluminium 1/10 st Tôkyô 0710VK/300KL OZ07-67 Hö Aluminium 1/10 st Tôkyô 0710VK/300KL OZ07-67 Vä Aluminium 1/10 st Tôkyô 0710VK/300KL OL -60 Hö Aluminium 1/10 st Tôkyô 0710VK/300KL OL -60 Vä Aluminium 1/10 st Hoppe Tôkyô spanjoletthandtag U14 Spanjoletthandtag av aluminium för fönster och fönsterdörrar. Testat enligt RAL-RG 607/9. Fjädrande vridbar täckkåpa, dold skruvfastsättning, sprint, bricka med styrtappar samt med distinkta lägen 90. Sprint 8 43/53 mm Tôkyô 0710RH/U14K -43 Rakt Aluminium 1/10 st Tôkyô 0710VK/U14K -43 Hö Aluminium 1/10 st Tôkyô 0710VK/U14K -43 Vä Aluminium 1/10 st Tôkyô 0710VK/U14K -53 Hö Aluminium 1/10 st Tôkyô 0710VK/U14K -53 Vä Aluminium 1/10 st Tôkyô 0710VKS/U14Z -53 Hö Låsbart Aluminium 1/10 st Tôkyô 0710VKS/U14Z -53 Vä Låsbart Aluminium 1/10 st :34

35 Hoppe Tôkyô spanjoletthandtag 0710RH/66N SPANJOLETTHANDTAG Utvändigt rakt spanjoletthandtag för fönsterdörrar. Dold genomgående fastsättning med maskingängad skruv M Tôkyô 0710RH/66N Rakt Aluminium 1/10 st Hoppe Tôkyô spanjoletthandtag 0710/U26 Spanjoletthandtag av aluminium för fönster och fönsterdörrar. Testat enligt RAL-RG 607/9. Fjädrande vridbar täckkåpa, dold skruvfastsättning, sprint, bricka med styrtappar samt med distinkta lägen 90. Sprint 7 eller 8 mm Tôkyô 0710/U26KN Rakt Aluminium 1/10 st Tôkyô 0710VK/U26KN Hö Aluminium 1/10 st Tôkyô 0710VK/U26KN Vä Aluminium 1/10 st Tôkyô 0710/U Rakt Aluminium 1/10 st Tôkyô 0710VK/U Hö Aluminium 1/10 st Tôkyô 0710VK/U Vä Aluminium 1/10 st Hoppe London/Tôkyô beslagspaket 4 Beslagspaket för invändigt handtag i aluminium. För cylinder 709 (ingår ej). I beslagspaket 4 ingår följande: 1. Invändigt handtag 300KL OZ07 hö/vä. 1 st 2. Envägsskruv TKFS 4,0 40 FZ 3 st 3. Förhöjningsdel C st 3. Distansbricka C504 5 st 4. Skruv TKX 4, st Täcklock vita 8 st Cylinder ingår ej Beslagspaket 4 London Hö Aluminium 1 pkt Beslagspaket 4 London Vä Aluminium 1 pkt Beslagspaket 4 Tôkyô Hö Aluminium 1 pkt Beslagspaket 4 Tôkyô Vä Aluminium 1 pkt LONDON :35

36 Hoppe London/Tôkyô beslagspaket 5 Beslagspaket för invändigt och utvändigt handtag i aluminium. För cylinder 709 (ingår ej). I beslagspaket 5 ingår följande: LONDON 1. Invändigt handtag 300KL OZ07 hö/vä. 1 st 2. Utvändigt rakt handtag 1 st 3. Envägsskruv TKFS 4,0 40 FZ 1 st 4. Förhöjningsdel C st 4. Distansbricka C504 5 st 5. Skruv TKX 4, st 6. Handtagskoppling st 7. Skruv M st Cylinder ingår ej Beslagspaket 5 London Hö Aluminium 1 pkt Beslagspaket 5 London Vä Aluminium 1 pkt Beslagspaket 5 Tôkyô Hö Aluminium 1 pkt Beslagspaket 5 Tôkyô Vä Aluminium 1 pkt :36

37 Hoppe London/Tôkyô beslagspaket 6 SPANJOLETTHANDTAG Beslagspaket för invändigt och utvändigt handtag i aluminium. Cylindrar ingår ej. I beslagspaket 6 ingår följande: 1. Invändigt handtag 300KL OZ07 hö/vä. 1 st 2. Utvändigt rakt handtag 300KL OZ03 1 st 3. Cylinderskruv /63 mm 2 st 4. Förhöjningsdel C st 4. Distansbricka C504 5 st 5. Hylsmutter M5 3 st 6. Handtagskoppling st 7. Skruv M st LONDON 4 Cylinder ingår ej Cylinder ingår ej Beslagspaket 6 London Hö Aluminium 1 pkt Beslagspaket 6 London Vä Aluminium 1 pkt Beslagspaket 6 Tôkyô Hö Aluminium 1 pkt Beslagspaket 6 Tôkyô Vä Aluminium 1 pkt :37

38 Hoppe täckbricka 300KL Täckbricka av aluminium för fönsterdörrar. OZ03 För oval cylinder. UG Blindskylt Täckbricka 300KL OZ03 Aluminium 1/20 st Täckbricka 300KL UG Aluminium 1/20 st OZ03 UG Hoppe täckbricka U34 Täckbricka för löst handtag. Med skjutbar övre kåpa Täckbricka U34 Aluminium 1/20 st Hoppe handtagsspärr KISI2 U14 Barnskyddande spärr. Avsedd för fönsterhandtag med rosett U14. Godkänd enligt den svenska normen SS3587 och enligt Nordtest Method NT CONS 018. OBS! Det krävs fönsterhandtag med längre fyrkantspinne Handtagsspärr KISI2 U14 Aluminium 1/10 st Hoppe handtagsspärr KISI2 U26 Barnskyddande spärr. Avsedd för fönsterhandtag med rosett U26. Godkänd enligt den svenska normen SS3587 och enligt Nordtest Method NT CONS 018. OBS! Det krävs fönsterhandtag med längre fyrkantspinne Handtagsspärr KISI2 F-26A - 7 mm Aluminium 1/10 st Handtagsspärr KISI2 U26-8 mm Aluminium 1/10 st :38

39 Hoppe handtagsspärr KISI2 U76 SPANJOLETTHANDTAG Barnskyddande spärr. Avsedd för fönsterhandtag med rosett U76. Godkänd enligt den svenska normen SS3587 och enligt Nordtest Method NT CONS 018. OBS! Det krävs fönsterhandtag med längre fyrkantspinne Handtagsspärr KISI2 U76 Aluminium 1/10 st Hoppe draghandtag 430 Draghandtag för fönsterdörrar. Synlig fastsättning med träskruv. Längd 90 mm Draghandtag mm Aluminium 1 st Hoppe lös sprint Lös sprint 8 55 mm av järn till Hoppe spanjoletthandtag Lös sprint 8 55 Förzinkad 1 st Spanjoletthandtag 1856 För fönster och fönsterdörrar. Sprint 8 43 mm av förzinkat fyrkantstål. Skruv ingår. Handtagsspärr Spanjoletthandtag Rakt Mattkrom 1/5 st Spanjoletthandtag Rakt Polerad mässing 1/5 st :39

40 Spanjoletthandtag 2383 Spanjoletthandtag av förkromad mässing i funkisstil. Hylsa av svart trä. Levereras styckvis inkl.skruv och med fast rosett. Sprint 8 43 mm. Längd: 96 mm. Handtagsspärr och handtagskoppling Spanjoletthandtag Hö Svart / Krom 1 st Spanjoletthandtag Rakt Svart / Krom 1 st Spanjoletthandtag Vä Svart / Krom 1 st Spanjoletthandtag 4525 Klassiskt spanjoletthandtag av förkromad mässing för fönster och fönsterdörrar. Hylsa av svart trä. Tidsperiod Sprint 8 43 mm. Bör ej användas på utsidan eftersom trähylsan inte är väderbeständig. Längd: 96 mm. Handtagsspärr och handtagskoppling Spanjoletthandtag Hö Svart / Nickel 1 st Spanjoletthandtag Rakt Svart / Nickel 1 st Spanjoletthandtag Vä Svart / Nickel 1 st :40

41 Monteringsinstruktion Assa säkerhetshandtag Assa 835-S och 837-S monterad på enkel båge SPANJOLETTHANDTAG 841-S Envägsskruv 833 Envägsskruv 833 Envägsskruv Envägsskruv 841-S Assa 835-S och 837-S monterad på kopplad båge S Assa 8350-S monterad på enkel båge Medbringare Envägsskruv Assa 8350-S monterad på kopplad båge :41

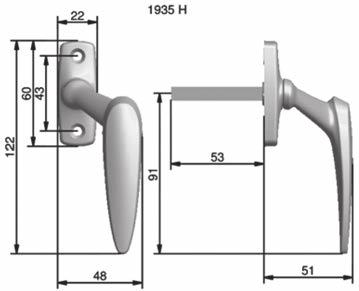

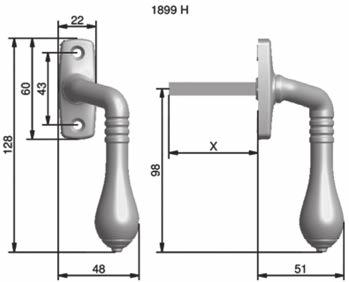

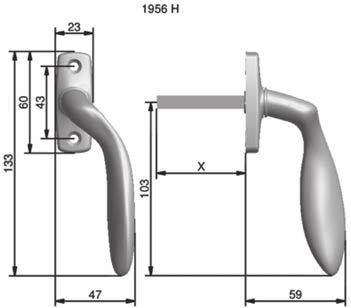

42 Assa Epok 1887 Assa Epok X X Assa Epok 1935 Assa Epok X :42

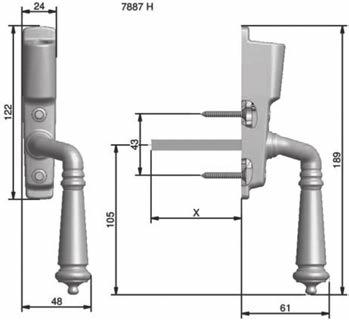

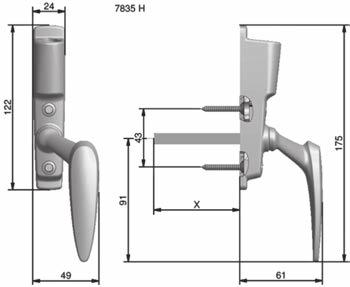

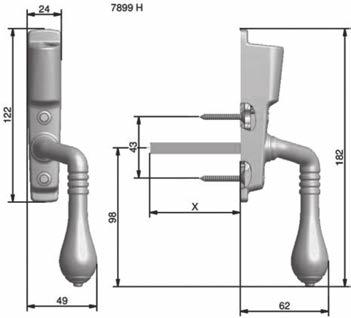

43 Assa Epok 7835 Assa Epok X Assa Epok 7887 Assa Epok X 98 X :43

44 Assa Vinga 73 Assa Vinga , , Assa Vinga 7314/7315 Assa Vinga , , ,5 :44

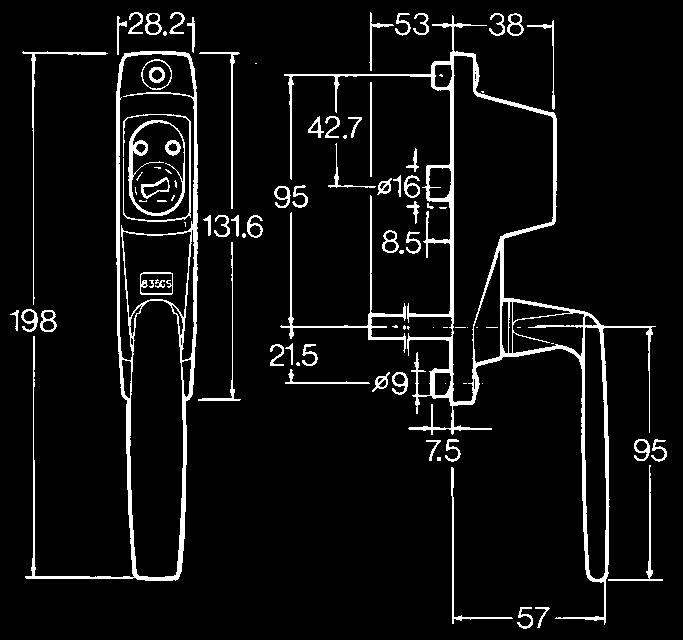

45 Assa Vinga 7450 Assa Code Handle Assa handtag 835-S och 837-S Assa handtag 8350-S :45

46 Assa handtag 844-S Assa handtag 876-S Assa handtag 895-S Assa underläggsbricka 841-S :46

47 Assa fästbricka 5325 Assa fästbricka 5365 Assa underläggsbricka 4285 Assa underläggsbricka 4926 :47

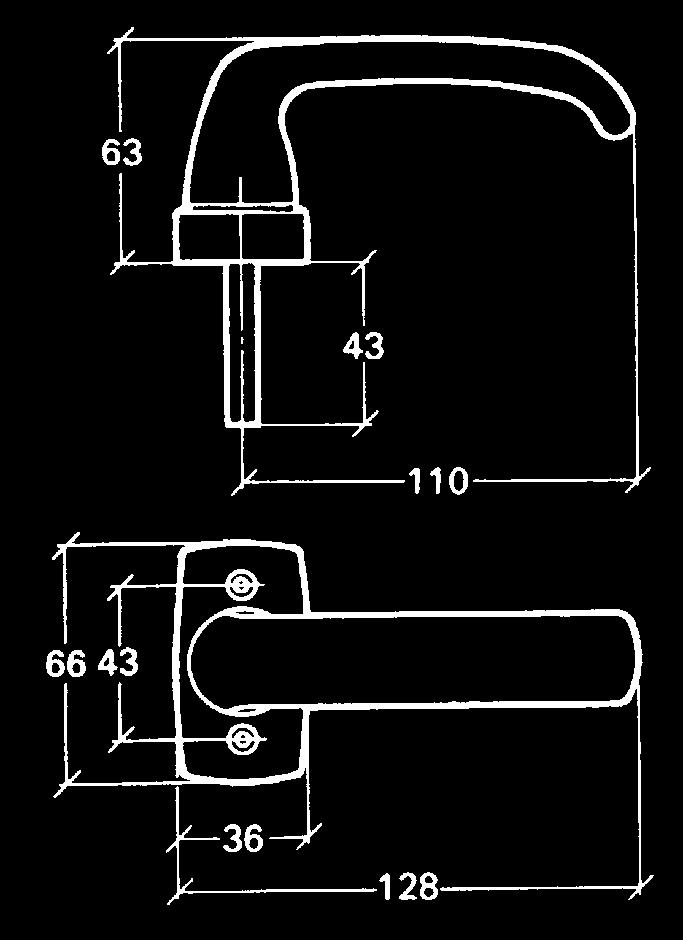

48 Assa handtag 4 Assa handtag 24 Assa handtag 42 Assa handtag 76 :48

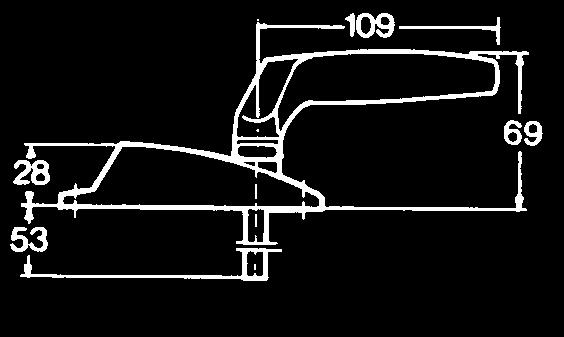

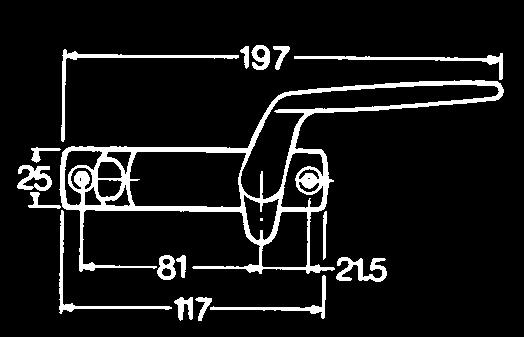

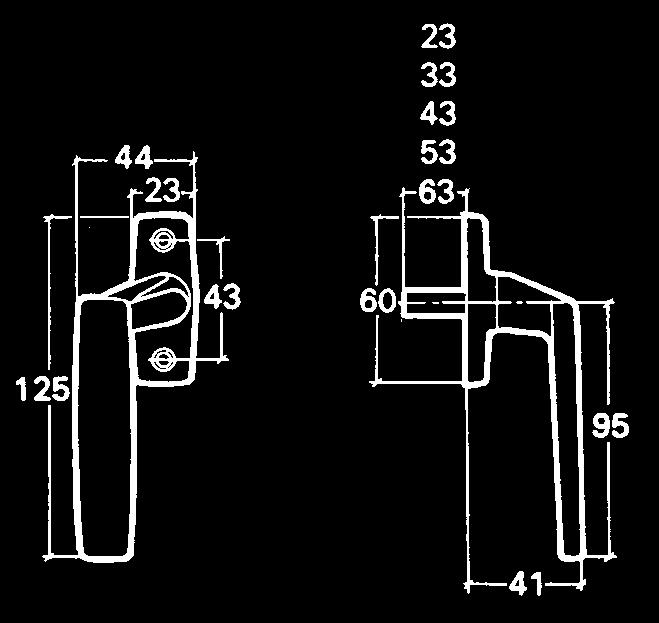

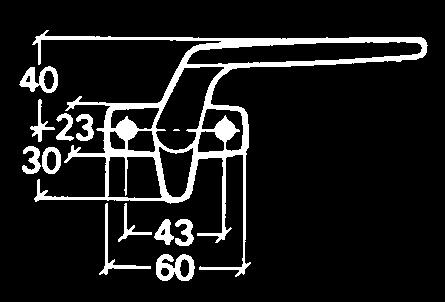

49 Assa handtag 83 Assa handtag 2265 Assa handtag 2265S835 Assa handtag 8465-S :49

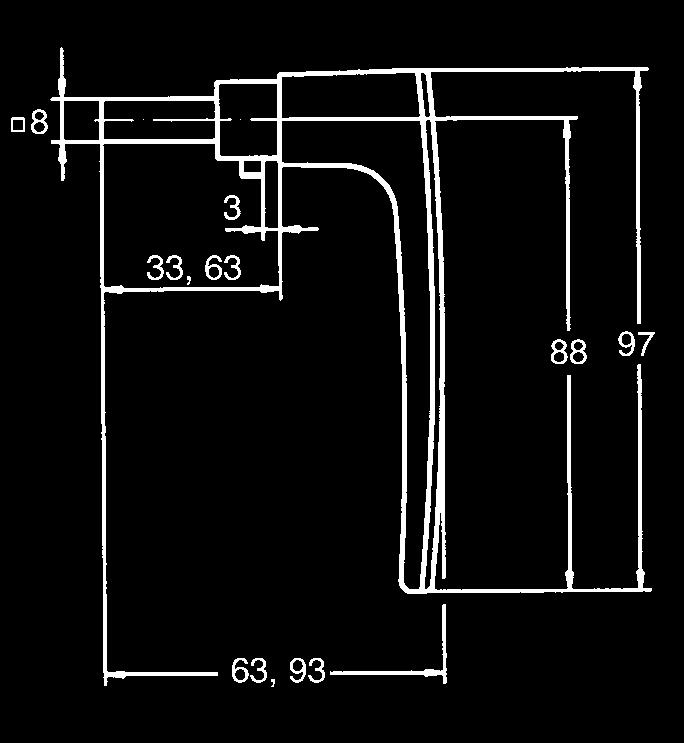

50 Assa handtag 17 Assa handtag 51 Assa handtag 423 Assa bricka 823/1857/1857-T :50

51 Assa säkerhetsanordning 805 Assa trekantshandtag 8 Assa förhöjningsbricka 4548 Assa handtagskoppling 961 :51

52 Assa handtagsspärr 840/ 850 Hoppe Atlanta 93S (126) 21, (59) ( )=Rakt handtag Hoppe Atlanta 300KL Hoppe Atlanta U (51) (51) 24 21,5 130 (126) (123) 21, ( )=Rakt handtag ( )=Rakt handtag :52
