1 TORKA TRANSPORTERA LAGRA! Heltäckande lösningar för spannmålshantering 1

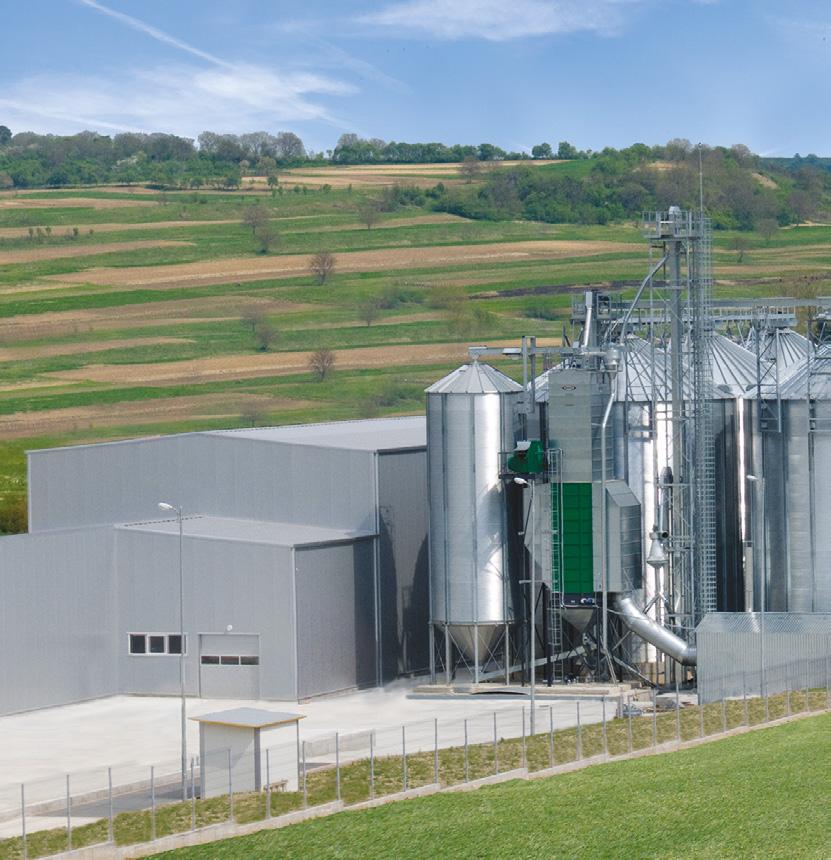

2 EN OBESTRIDD FÖREGÅNGARE INOM UTRUSTNING FÖR SPANNMÅLS- HANTERING PRODUKTERNA GJORDA FÖR ATT HÅLLA Kvalitetsprodukter som planerats och tillverkats i Finland ända sedan 1952! Mepu AB är känt för sina anläggningar för ehandling av spannmål och är en obestridd föregångare inom branschen. Vårt flitiga forsknings- och utvecklingsarbete producerar ständigt nya innovationer som ger mervärde till våra kunder. Våra produkter som blivit mycket populära runt om i Europa vittnar om hög kundnöjdhet. Vår automatiserade och robotcentrerade produktion garanterar för sin del effektiv och pålitlig verksamhet. 2

3 INNEHÅLLSFÖRTECKNING MOBILTORKAR K-SERIE 4-5 M-SERIE 6-7 STATIONÄRA TORKAR S-SERIE 8-9 RCW-TORKAR 10 KONTINUERLIGA TORKAR C-SERIE 11 VJATKA-TORKAR TORKPAKET PAKET ELEMENTSILOS 16 TIPPGROPAR MEPU-SILOR TRANSPORTÖRS ELEVATORER OCH KEDJETRANSPORTÖRER 23 WHEATHEART-SKRUVAR VÄRMEKÄLLOR TORKPANNOR VÄRMECONTAINERS 28 VARMLUFTPANNOR STYRSYSTEM SORTERARE 32 COOL BIO BOX 33 RÖRSYSTEM 33 Vår verksamhet baserar sig på SFS-EN ISO kvalitetssystemet och till de bärande konstruktionernas del på att uppfylla svetsningskraven i SFS-EN ISO I verksamheten uppmärksammas de väsentliga kraven i SFS-EN ISO beträffande miljön och i OHSAS 18001:fi beträffande arbetssäkerhetssystemet. Mepu AB förbehåller sig rätten att ändra utbudet av levererade produkter (dvs, modell, färg, tillval(tillbehör och pris) utan föregående meddelande. Produktens standardleveranskan variera med marknadsföringsområde. Var god bekräfta produktleveransens innehåll med din Mepu återförsäljare. Illustrationerna i denna prislista och andra publikationer kan inkludera tillbehör som inte ingår i standardleveransen. Prestandatabellerna är indikativa. 3

4 En energieffektiv centralkanal torkning! Se för närmare information 4

5 K-SERIENS MOBILTORK EKONOMISK OCH EFFEKTIV SPANNMÅLSTORKNING Mepus K-seriens mobiltork är en prisvärd, kraftfull och mycket snabbt i bruk tagbar varmluftstork. Den flyttbara mobiltorken som enkelt går att flytta från en plats till en annan. K-seriens mobiltork har koniskt botten, torkelement med åskonstruktion, elevator, förrensare, ugn samt mataranordning med roterande matarvalsar. Den lätt använda och funktionssäkra mobiltorkens fördelar jämfört med traditionella, byggbara silotorkar är lägre kostnader, snabbt i bruk tagbar, torkeffektiviteten och torkens höjd. Tilläggsutrustning: Ett brett utbud av tippgropar Kanaldammsugare Cyklonsystem för elevatorer och förrensare Förhöjning av spannmålsbehållare Motoriserade vägdelare Effektiv även i krävande förhållanden Den tekniskt sett hög kvalitativa mobiltorken bibehåller en jämn torkningseffekt även i krävande förhållanden och torkar energieffektivt även vått spannmål. Mobiltorken passar för torkning av de flesta spannmål, samt för torkning av mindre spannmål. Utmatningsapparaten är utrustad med frekvensomformare. M 420k Modell M 180k M 205k M 240k M 275k M 300k M 365k M 420k Bredd (transport / användning) [m] 3,14 / 3,87 3,14 / 3,87 3,14 / 3,87 3,14 / 3,87 3,14 / 3,87 3,14 / 3,87 3,14 / 3,87 Transportlängd [m] 6,23 6,23 6,23 6,23 6,23 6,23 6,23 Transporthöjd [m] 4,25 4,25 4,25 3,85 3,85 3,85 3,85 Arbetslängd (ma / min) [m] 8,08 / 6,85 8,08 / 6,85 8,08 / 6,85 8,08 / 6,85 8,08 / 6,85 8,08 / 6,85 8,08 / 6,85 Maskineriets höjd (upp till däck) [m] 4,3 / 4,6 4,8 / 5,1 5,5 / 5,8 6,3 6,8 8 / 9,7 9,7 Elevatorns höjd [m] 8,25 8,75 9, ,5 11,75 13,5 Spannmålskapacitet [m 3 ] 16,3 18,4 21,6 25,1 27,2 33,9 39,4 Min. torkbatch [m 3 ] 3,5 6,2 6,2 6,2 6,2 6,2 12 Maskineriets vikt [t] ,5 8 8,5 9,4 Varmluftspanna rekomendation [kw] 250 / / / Säkringsstorlek, standardmaskin [A] Effektbehov, standardmaskin [kw] 11 / / Spannmålsvolymen beräknats med vete, 18% fuktinnehåll. Vid torkning, med högre fukt procenter epanderar spannmålet fyllningsvolymen är lägre. Värdena är teoretiskt beräknade och kan variera beroende på lokala förhållanden och egenskaperna för spannmålet. 5

6 6

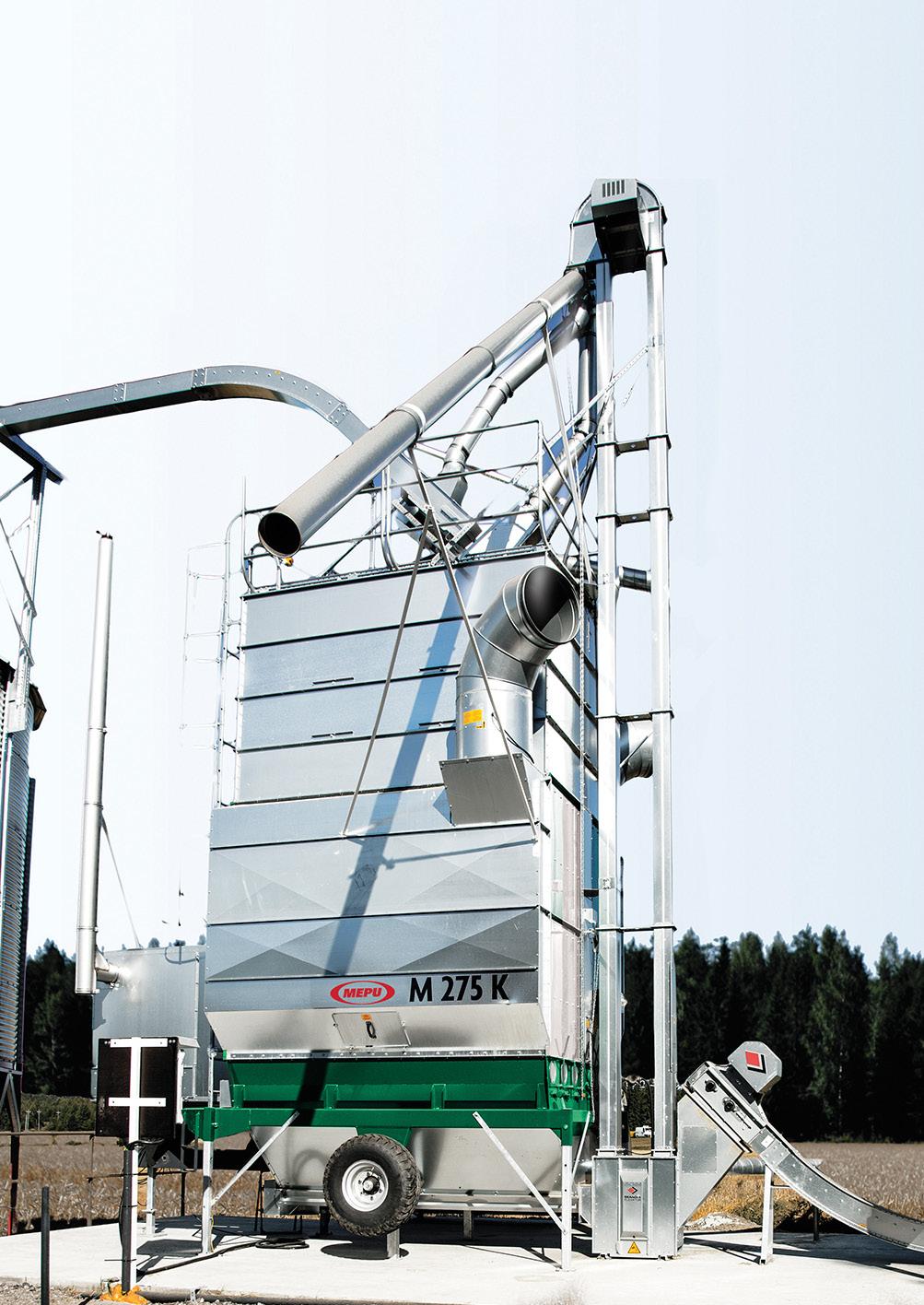

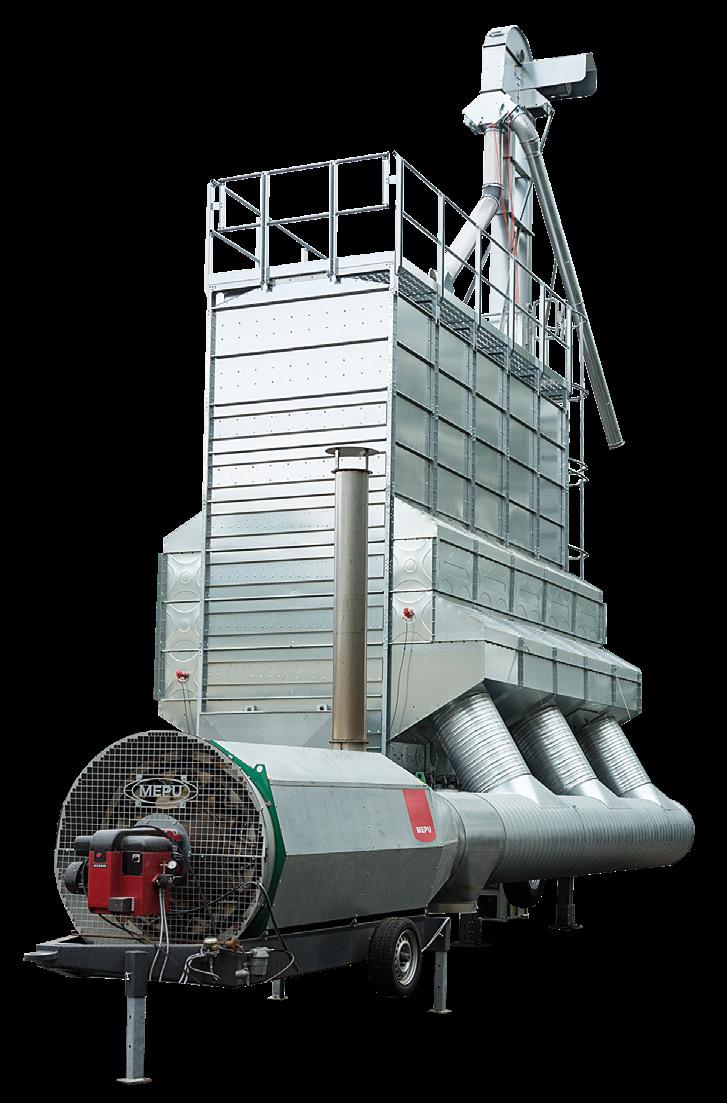

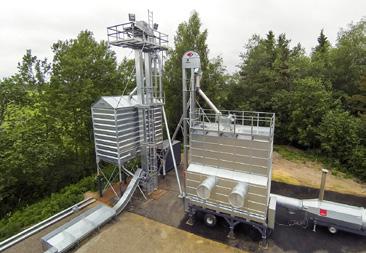

7 M-SERIEN STORA MOBILTORK TILLFÖRLITLIG OCH HÖGKVALITATIV SPANNMÅLSTORKNING Tilläggsutrustning: Vid konstruktionen av Mepus nya praktiska M-serie, har det särskilt satsats på driftsäkerhet och användarvänlighet. Ett brett utbud av tippgropar Direktgasbrännare Centrifugalfläktar Kanalaspiratörer (vid övertryckspanna) Damåtskiljningspaket för elevatorn och centrifugalfläktar Kontrollpaneler för omfattande system Förhöjning av spannmålsbehållare Motoriserade vägdelare M-series torkar baserar sig på samma beprövade teknik som för en pålitlig hög effektiv, ständigt i bruk varande Mepu tork. Den långt utvecklade torktekniken garanterar förutom hög kvalitet även att spannmål torkar snabbt och energieffektivt. A Den nya M-mobiltorkmodellenn är en mångsidig helhet, vars tork-, pann- och tippfickaenhet kan fleibelt placeras enligt kundens behov. M-series mobiltorkmodellen har konstruerats och tillverkats i Finland! M4 M5 Utmatningsapparat volym 1,8m3 Utmatningsapparat volym 2,3m3 Nedre cellen volym 2,9m3 Nedre cellen volym 3,7m3 Torkcellens volym 6,8m (höjd 0,5m) Torkcellens volym 3,9m3 (höjd 0,5m) 3 Buffert volym 3,8m (höjd 0,5m) Buffert volym 4,9m3 (höjd 0,5m) Takets volym 1m3 Takets volym 1,2m3 3 B C Modell M4-35 M4-39 M4-42 M4-45 M4-52 M4-55 M4-62 M5-38 M5-51 M5-63 M5-71 M5-79 Maskineriets höjd A [m] 8,1 8,6 9,1 9,6 10,6 11,1 12,1 7,2 8,7 10,2 11,2 12,2 Koneiston pituus B [m] 4,2 4,2 4,2 4,2 4,2 4,2 4,2 5,2 5,2 5,2 5,2 5,2 Maskineriets bredd C [m] * 3,1-4,1 3,1-4,1 3,1-4,1 3,1-4,1 3,1-4,1 3,1-4,1 3,1-4,1 4,1 4,1 4,1 4,1 4,1 Spannmålskapacitet [m³] 39,9 43,8 46, ,2 67,2 45,8 57,5 69,1 76,9 84,7 Torkzonens kapacitet [m³] 23,4 23,4 26,6 29,7 32,8 35, ,3 37,1 44,9 52,7 60,5 Buffertkapacitet [m³] 16,5 20,4 20,4 20,4 24,2 24,2 28,1 16,5 20,4 24,2 24,2 24,2 Elevator [t / h] Elevatorns min. höjd [m] 12, , ,5 16, , Varmluftspanna rekomendation [kw] Spannmålsvolymen beräknats med vete, 18% fuktinnehåll. Vid torkning, med högre fukt procenter epanderar spannmålet fyllningsvolymen är lägre. Värdena är teoretiskt beräknade och kan variera beroende på lokala förhållanden och egenskaperna för spannmålet. Det vägledande värdet för min. torkbatch är 40% av spannmålsvolymen. * Utrustningens bredd beror på effekten och typen av värmeanordning. 7

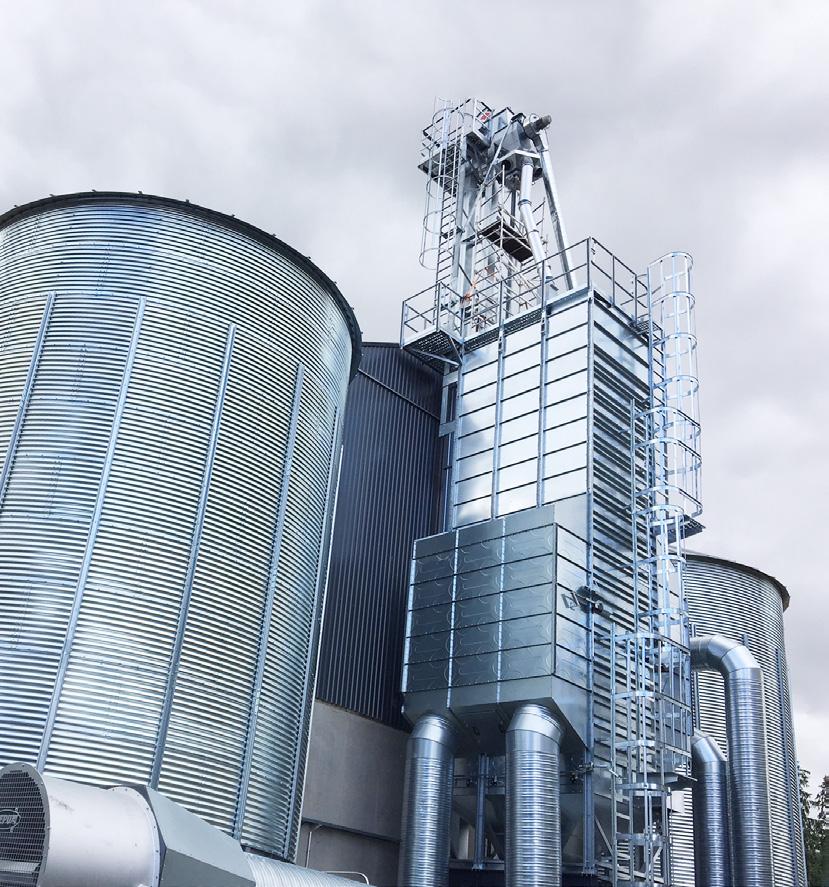

8 S-SERIENS STATIONÄRA TORKAR HÖGKVALITATIV OCH EFFEKTIV SPANNMÅLSTORKNING Långt utvecklad torkningsteknologi Mepu S-seriens stationära spannmålstorkar torkar jämnt och energieffektivt och tillförlitligt även under krävande förhållanden. Spannmålsmängdens fuktighet påverkar inte slutresultatet, eftersom spannmålet torkas genom att det förs genom torkningscellerna och jämnar ut spannmålets fuktighet, så många gånger att hela mängden helt torr. I S-seriens torkar används samma högkvalitativa teknik som i Mepus hög effektiva ständigt i bruk varande torkar. Förutom den avancerade torktekniken, har det i planeringen fokuserats på tillförlitlighet och användarvänlighet. S-seriens stationära torkmodeller är mångsidiga, en helhet planerad och tillverkad i Finland. 8

9 STATIONÄRA TORKAR: S2 Utmatningsapparat volym 0,9m3 Nedre cellen volym 1,5m3 Torkcellens volym 3,4m3 (höjd 1m) Modell S2-15 S2-19 S2-22 S2-26 S2-29 S2-33 S2-36 S2-40 S2-43 S2-46 Maskineriets höjd A [m]* 8,7 9,7 10,7 11,7 12,7 13,7 14,7 15,7 16,7 17,7 Maskineriets höjd A [m]** 7,1 8,1 9,1 10,1 11,1 12,1 13,1 14,1 15,1 16,1 Spannmålskapacitet [m³] 16,8 20,7 23,8 27,7 30,8 34,7 37, ,1 47,2 Torkzonens kapacitet [m³] 8,6 8,6 11,7 11,7 14,8 14,8 18,0 21,1 24,2 27,3 Buffertkapacitet [m³] 8,2 12,1 12, ,9 19,9 19,9 19,9 19,9 Elevator [t / h] Elevatorn höjd [m]* Elevatorn höjd [m]** Varmluftspanna rekomendation [kw] Strömförbrukning vid torkning, 25 standardmaskin [A]* Eleffekt vid torkning, standardmaskin [kw]* Buffert volym 1,9m3 (höjd 0,5m) Takets volym 0,5m3 STATIONÄRA TORKAR: S3 Modell Utmatningsapparat volym 1,4m3 Nedre cellen volym 2,2m 3 Torkcellens volym 5,1m3 (höjd 1m) Buffert volym 3m3 (höjd 0,5m) S3-29 S3-34 S3-39 S3-44 S3-50 S3-55 S3-59 S3-64 S3-69 Maskineriets höjd A [m]* 10,2 11,2 12,2 13,2 14,2 15,2 16,2 17,2 18,2 Maskineriets höjd A [m]** Maskineriets bredd B [m] 3,1 3,1 3,1 3,1 3,8 4,13 4,13 4,13 4,13 Spannmålskapacitet [m³] 31,1 35,8 41,6 46,3 52,1 56,8 61,4 66,1 70,8 Torkzonens kapacitet [m³] 12,9 17,6 17,6 22,3 22,3 26,9 31,6 36,3 41 Buffertkapacitet [m³] 18,2 18, ,8 29,8 29,8 29,8 29,8 Elevator [t / h] Elevatorn höjd [m]* Elevatorn höjd [m]** Varmluftspanna rekomendation [kw] Strömförbrukning vid torkning, 32 standardmaskin [A]* Eleffekt vid torkning, standardmaskin [kw]* Takets volym 0,7m3 STATIONÄRA TORKAR: S4 Utmatningsapparat volym 1,8m3 Nedre cellen volym 2,9m3 Torkcellens volym 6,8m3 (höjd 1m) Modell S4-51 S4-57 S4-65 S4-71 S4-77 S4-83 S4-90 S4-96 S4-102 Maskineriets höjd A [m]** 10,0 11,0 12,0 13,0 14,0 15,0 16,0 17,0 18,0 Maskineriets bredd B [m] 3,8 3,8 4,1 4,1 4,1 4,1 4,1 4,1 4,1 Spannmålskapacitet [m³] 55,4 61,7 69,4 75,7 81,9 88,2 94,4 100,6 106,9 Torkzonens kapacitet [m³] 23,4 29,7 29,7 35,9 42,2 48,4 54,6 60,9 67,1 Buffertkapacitet [m³] ,8 39,8 39,8 39,8 39,8 39,8 39,8 Elevator [t / h] Elevatorn höjd [m]** Varmluftspanna rekomendation [kw] Strömförbrukning vid torkning, 45 standardmaskin [A]* Eleffekt vid torkning, standardmaskin [kw] Buffert volym 3,8m3 (höjd 0,5m) Takets volym 1m3 * Hög ram ** Låg ram Spannmålsvolymen beräknats med vete, 18% fuktinnehåll. Vid torkning, med högre fukt procenter epanderar spannmålet fyllningsvolymen är lägre. Värdena är teoretiskt beräknade och kan variera beroende på lokala förhållanden och egenskaperna för spannmålet. 9

10 RCW-TORKAR FÖR STORA AREALER AV SPANNMÅL Mepu RCW är en tork för stora arealer av spannmål. RCW utnyttjar vagntorkens cellkonstruktion, vilken garanterar en mera ekonomisk torkning. Den till centralkanalen inblåsta varma luften möjliggör en stor yta hos torkningscellerna. Mepu RCW-torken är försedd med en 6-hjulig utmatningsapparat, vars matningsmängd justeras steglöst med en frekvensomformare. Det går att välja mellan skopelevatorer med tre olika kapaciteter ( t / h). Alla elevatorer är försedda med tappväelmotorer. I den övre ändan av elevatorn finns plats för en sugapparat för avlägsning av damm, för att användas i tömningsskedet. Den motordrivna spridtallriken fördelar och sprider spannmålet jämnt till hela spannmålsbehållaren. Som värmekälla används vanligen en övertryckapanna och därtill bidrar sugfläktar (tillval) i frånluftskanalerna till, att ett lindrigt undertryck uppstår i torken. Därmed uppnås med trygghet en effektiv och dammfri torkning. Alternativt kan torkarna levereras med i stället för en traditionell övertryckapanna, med värmekällor lämpliga för att bränna inhemsk energi. Modell RCW 200 RCW 300 RCW 365 RCW 400 RCW 500 RCW 600 Maskineriets bredd A [m] 3,07 3,07 3,07 3,07 3,07 3,07 Maskineriets längd B [m] 3,76 3,76 3,76 3,76 3,76 3,76 Maskineriets höjd [m] 8,3 9, ,2 15,4 Elevatorns min. höjd [m] 11,75 13,25 14,5 15,25 16,75 19 Spannmålskapacitet [m 3 ] 20,9 29,8 36,6 42,1 48,8 61,1 Varmluftspanna rekomendation [kw] Torkcellpar (höjd 1186mm) 5,36m ½ torkcellpar (höjd 500mm) 2,39m Spannmålsutrymme (höjd 500mm) 3,45m Spannmålsvolymen beräknats med vete, 18% fuktinnehåll. Vid torkning, med högre fukt procenter epanderar spannmålet fyllningsvolymen är lägre. Värdena är teoretiskt beräknade och kan variera beroende på lokala förhållanden och egenskaperna för spannmålet.

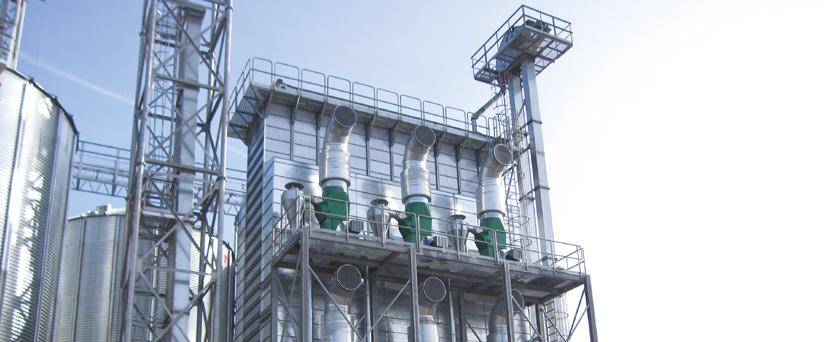

11 C-SERIENS KONTINUERLIGA TORKAR EN EFFEKTIV OCH JÄMN SPANNMÅLSTORKNING Mepus tekniskt högkvalitativa kontinuerliga varmluftstorkar torkar spannmålet försiktigt och jämnt och energieffektivt. Torkarnas nyttoförhållande är högt. C-seriens kontinuerliga torkarnas storlek, volym och effekt kan fleibelt ändras. Genom att ändra antalet värmesensorer och förvaringstankar, kan vi bygga åt kunden precis rätt storleks torkmaskineri. Underhållet och servicen är enkel De noggrant planerade torkcellernas täta åskonstruktion möjliggör en jämn och mild torkning utan risk för skadlig övereller undertorkning. Torkens släta invändiga ytor är lätta att hålla rena, underhållet och servicen för torken är enkel och snabb. Det galvaniserade materialet för C-seriens torkar, som är planerade och tillverkade i Finland, garanterar en lång livslängd. Som värmekälla för torkarna, kan det mångsidigt användas bland annat oljepanna eller direktgasbrännare. I de mindre modellerna säkerställer matarvalsarna en eakt och jämn matning i alla förhållanden. De större modellerna har en brickmatare, vilket möjliggör en hög matningseffekt på kort tid. I de större torkarna kan dessutom luftströmmen stängas av under matningen, då minskar dammutsläppen avsevärt. Ett stort utbud av tilläggsutrustning I C-seriens alla modeller, kan antalet avkylningsceller för spannmålet ändras. I de större modellerna har bränningskanalen ett nät ovanpå som standardutrustning, vilket gör att spannmålet inte kan komma in i brännaren. Ett optimerat luftflöde i luftkanalerna säkerställer en effektiv och jämn torkning. Som tilläggsutrustning kan det skräddarsys enligt kundens behov, bla. styrsystem, dammutsugningssystem, torkmaskineriets värmeisolering, ljuddämpare för huvudblåsaren samt för att underlätta rengöringen, serviceavsats och stegar inne i luftkanalen. Modell C3-38 C3-52 C3-71 C5-123 C8-246 C Majs 120 C 20-15% [t / h] 11,2 20, ,9 95,9 134,8 Vete 100 C 18-13% [t / h] 12,3 22,2 29,6 49,3 105,2 147,9 Rybs 65 C 12-8% [t / h] 5,6 10,1 13,5 22, ,5 Spannmålsvolym [m 3 ] Maskineriets höjd [m] 12, Utomhuslufttemperatur 10 C och en relativ fuktighet på 70% Spannmålsvolymen beräknats med vete, 18% fuktinnehåll. Vid torkning, med högre fukt procenter epanderar spannmålet fyllningsvolymen är lägre. Värdena är teoretiskt beräknade och kan variera beroende på lokala förhållanden och egenskaperna för spannmålet. 11

12 12

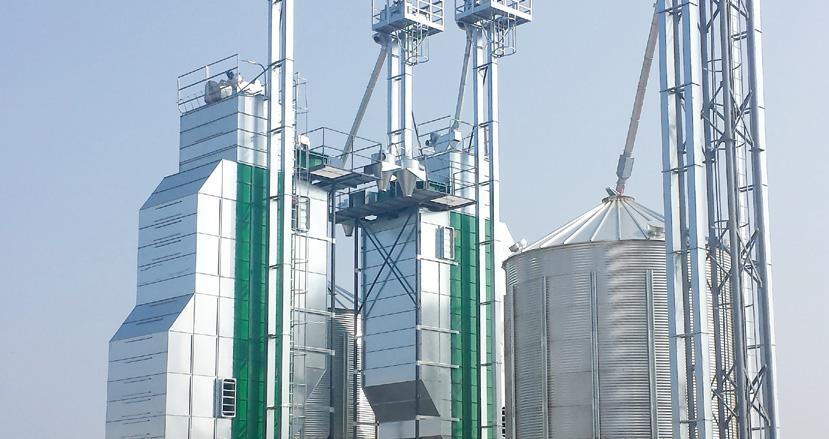

13 VJATKA-SERIENS KONTINUERLIGA TORKAR BEPRÖVAD TEKNOLOGI FÖR NORDLIGA FÖRHÅLLANDEN Vjatka-torkar med kontinuerligt flöde är en högteknologisk utrustning som tillåter dig att arbeta i torkläge från foderspannmål till utsäde såväl som småkorniga oljeväter. Vjatka-torkar är konstruerade för stabilt, kraftfull drift under hela torkperioden, även i de stränga klimatförhållandena i norr. Med Vjatka kan lätt torka vete, majs, korn (malt), canola, durra, baljväter, solros, sojabönor, senap, vallmo och andra grödor. Som bränsle till torken kan du använda naturgas, gas i vätskeform eller dieselbränsle. Ytterligare tillval är tillgängliga såsom ett system för sänkt bullernivå, GSM-larm, SMS-styrning och mycket mer. Standardutrustningar: Centrifugalfläktar med damminsamling och spjäll för returluftflöde. Möjlighet att använda kylzonen för torkning vilket höjer torkens kapacitet med 25%. Isolerade varmluftskanaler sparar avsevärda mängder bränsle. En serviceplattform för luftfläktarna. Värmekällan som en integrerad del av torkens huvudluftkanal. Justering av luftflödet kan ske avhängigt typen spannmål. Försedd med anordning för realtidskontroll av spannmålets fukthalt under hela tork- och avsvalningsprocesserna. Realtidsövervakning av utloppsluftens temperatur. Pekskärm med PLC-enhet för total processkontroll på ditt eget språk. Modell Optima Standard Ma Grande 50 Grande 100 Grande 150 Vete 100 C 19-14% [t / h] Vete 100 C 24-14% [t / h] Majs 110 C 20-15% [t / h] Majs 110 C 30-15% [t / h] Rybs 60 C 12-7% [t / h] Solrosfrö 60 C 12-7% [t / h] Spannmålsvolym [m 3 ] Maskineriets höjd [m] 12,6 15,9 19, Utomhuslufttemperatur 10 C och en relativ fuktighet på 70% Spannmålsvolymen beräknats med vete, 18% fuktinnehåll. Vid torkning, med högre fukt procenter epanderar spannmålet fyllningsvolymen är lägre. Värdena är teoretiskt beräknade och kan variera beroende på lokala förhållanden och egenskaperna för spannmålet. 13

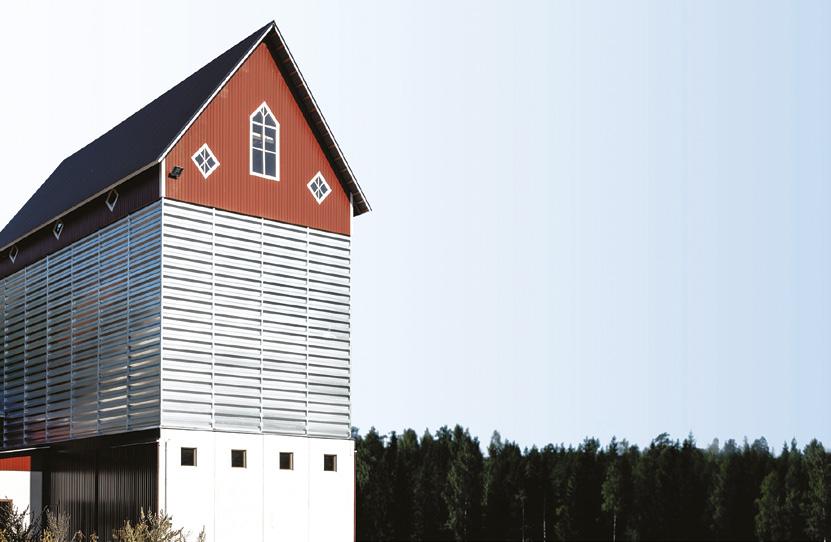

14 Med hjälp av ett noggrant utformat ett brett utbud av Mepus paket torkar, skräddarsys en tork som passar varje kunds behov. De se grundmodeller av paket torkarna kan mångsidigt ändras genom att lägga till antal silon och höja höjden. MEPUS PAKET TORK FÖR EFFEKTIV SPANNMÅLSTORKNING OCH LAGRING Stort utbud av tilläggsutrustning Uppbyggandet av den paket torken är enkelt och från det rikliga utbudet av tilläggsutrustningar kan kunden välja de paketdelar, som kunden själv inte har tid med eller inte vill bygga upp t.e. grundstomme eller tak. Tilläggsutrustningen omfattar b.la. tippgropen ståldelar och galler, trappsteg, ventilationssystem, silosens luckor och galler. De yttre väggelementen kan även levereras färdigmålade. Förutom tippgropor som hör till standardutrustningen, finns det också som tilläggsutrustning ett mångsidigt utbud av tippgropen utrustade med transportörer, som t.e. modellerna som går att köra på och över. Som torkens värmekälla kan användas oljepannor, en miljövänlig och ekonomisk biobrännare utrustad med flisugn eller gasugnar. Automation möjliggör fjärrstyrning Med hjälp av tilläggsutrustningen kan torkens lättanvända kontrollpanel automatiseras så att torken även kan fjärrstyras från din hemdator eller från tabletten i traktorhytten. Torkens moderna teknik sköter då om påfyllningen och tömningen automatiskt, vilket möjliggör fortgående användning av torken. Tippgropen, torkanläggningen och sorteringsanläggningarna kan alla installeras inuti paket torken, då koncentreras spannmålets hanteringsprocess naturligt under samma tak. Tack vare spridarsystemet som hör till standardutrustningen i torkmodellerna S3 och S4, jämnas spannmålen ut över hela ytan för maimal fyllnadsgrad. Den ekonomiska torken torkar effektivt även våt säd. Den moderna torktekniken håller arbetsmiljön ren. Torkens användning är enkel. 14

15 PAKET 1 PAKET 2 PAKET 3 PAKET 4 PAKET 5 PAKET Paket 1 Höjd, antal sektioner Förvaringssilo Volym [hl] Silo för färsk spannmål Volym [hl] Total volym [hl] Paket 2 Höjd, antal sektioner Förvaringssilo Volym [hl] Silo för färsk spannmål Volym [hl] Total volym [hl] Paket 3 Höjd, antal sektioner Förvaringssilo Volym [hl] Silo för färsk spannmål Volym [hl] Total volym [hl] Paket 4 Höjd, antal sektioner Förvaringssilo Volym [hl] Silo för färsk spannmål Volym [hl] Total volym [hl] Paket 5 Höjd, antal sektioner Förvaringssilo Volym [hl] Silo för färsk spannmål Volym [hl] Total volym [hl] Paket 6 Höjd, antal sektioner Förvaringssilo Volym [hl] Silo för färsk spannmål Volym [hl] Total volym [hl]

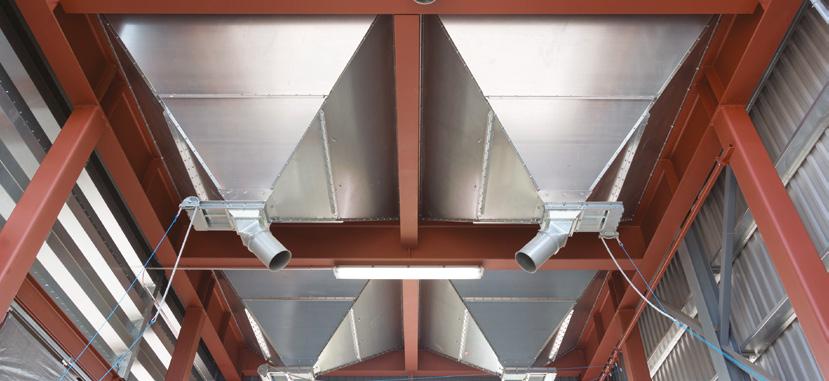

16 ELEMENTISILOS FÖR EN MÅNGSIDIG SPANNMÅLSLAGRING Med hjälp av Mepus mångsidiga elementsilosystem kan det snabbt byggas ett spannmåls lager till en ny eller en redan befintlig byggnad. Från de olika silomodulerna kan enkelt modifieras ett lagringsystem som passar kundens specifika behov och ifrågavarande utrymme. Mepus elementsilor passar väl in i miljön. Vid uppbyggandet av de rektangulära elementsilorna, kan byggnadsutrymmet användas effektivt och stolparna kan installeras som en del av byggnadens bärande struktur. Elementen som är tätade med tätningsmassa passar direkt som ytterväggar. Elementen och stolparna kan även målas med önskad färg. Mepu silosystemet är CE-märkt, dvs systemet uppfyller alla EU:s bestämmelser för hållbarhet och uppbyggnad. De vågräta profilerade elementen, som är tillverkade av galvaniserat stål, är snabba och enkla att installera. Silorna sätts ihop med bultsammanfogningar. 2 Från de olika silomodulerna kan snabbt och enkelt modifieras ett lagringsystem H Det finns att välja mellan silon med plan botten eller koniskt botten I utbudet finns både silon med plan botten och koniskt botten. Silorna med koniskt botten har en utloppsanslutning på mm. Silorna med plan botten och koniskt botten kan förses med bland annat en manlucka. Silon med plan botten kan även utrustas med ett genomföringsrör, med direkt eller snett utlopp till siloväggelementet. Utbudet av tilläggsutrustningen är brett och t.e. olika skjutspjäll alternativ finns det många av [mm] 2500 [mm] 3000 [mm] T H [m] ,84 1,5 3 1,5 3 1, ,68 1,5 3 1,5 3 1, ,52 1,5 3 1,5 3 1, ,36 1,5 3 1,5 3 2, ,2 1,5 3 1,5 3 2, ,04 1, , ,88 1, , ,72 1, , ,56 1, ,4 1, ,24 1,5 3 2, ,08 1,5 5 2, ,88 1,5 5 2, ,68 1, ,48 1, ,28 1, ,08 1, ,88 1, ,68 1,5 6 Silo dimensionering T h 2 1 Sektion Silo höjd Elementets tjocklek Silotolpens tjocklek 16

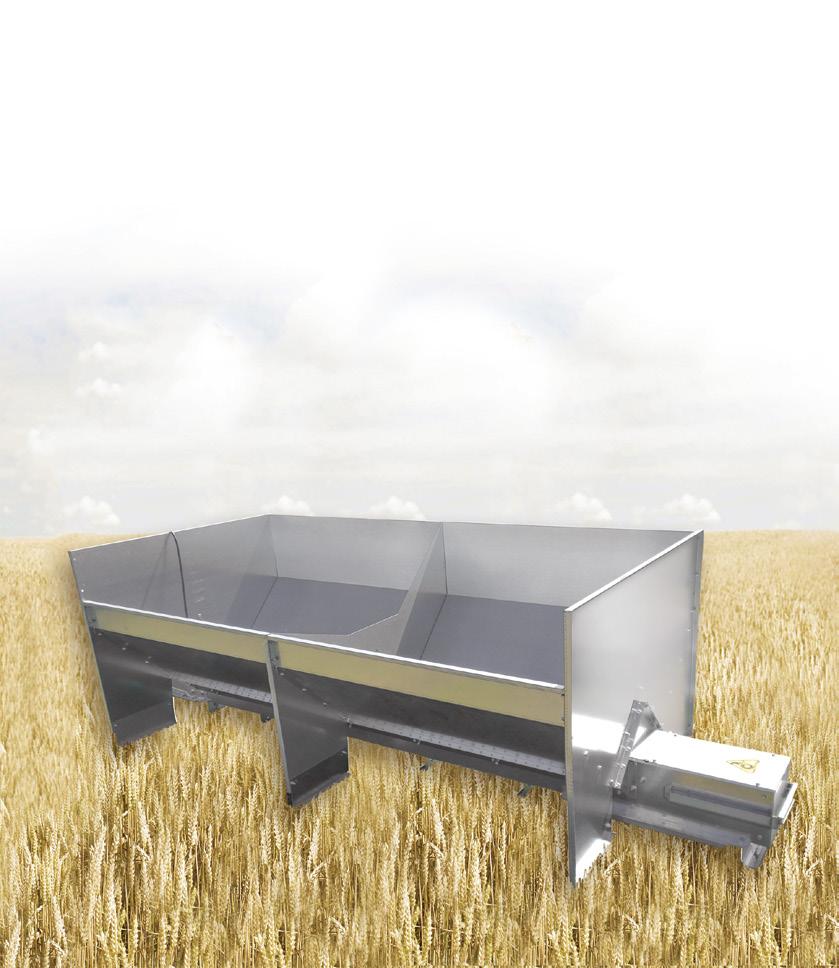

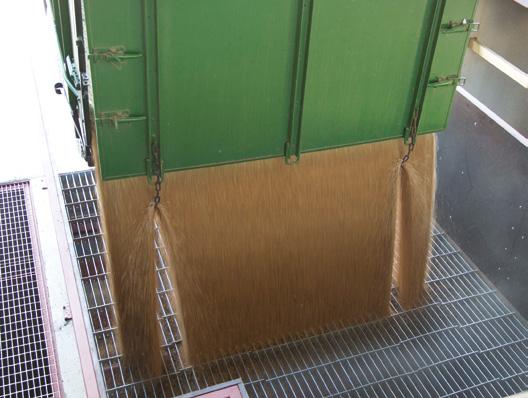

17 STORT URVAL AV TIPPGROPAR I Mepus urval fi nns såväl stora som små tippgropar till varje kunds behov. I urvalet finns överkörbara tippgropar, självbärande tippgropar försedda med skraptransportörer samt konventionella gropar för pakettork. Tippgropar sätts ihop med bultförband. Skraptransportörerna och skopelevatorerna till Mepus tippgropar passar foglöst ihop med Mepus torkar och övriga utrustningar. Ur det digra urvalet är det lätt att bygga upp fungerande enheter, lämpliga till hantering av spannmål. 17

18 En längsgående och en tvärställd grop En till alla torkar lämplig konventionell tippficka, i vilken en skruv skonsamt fl yttar spannmålet till elevatorn. Skopelevatormodellens tippficka är försedd med en egen motor. Tippficka kan frikopplas. Volym 1,3m 3 Schaktgrop Ett enkelt och stabilt, innanför betongväggar med bultförband sammansatt schaktgrop lämpar sig väl till pakettorkor och till mobilstorkar försedda med skopelevatorer. Schaktgrop kan anslutas direkt till skopelevatorn, varvid spannmålet rinner med hjälp av gravitationen. Tillvalsutrustning i form av galler samt en med bultförband monterbara stöd under tippgropen. Modell A [mm] B [mm] C [mm] [m³] , ,5 2, , Överkörbar lagringsgrop med skraptransportör Med en effektiv skraptransportör försedd, innanför betongväggar sammansättningsbar tippticka för objekt, till vilka behövs en stor mottagningskapacitet av spannmål. Den överkörbara tippticka bredd är alltid tre meter, längden kan variera med en halvmeters mellanrum från tre till fem meter. Tippficka har branta väggar och en slät yta, varvid valvbildning förhindras effektivt. Mansluckan i sidoväggen möjliggör en bekväm rengöring av tippfickan. De som tilläggsutrustning levererade stödbalkarna och stadiga gallren sänks ned i de gjutna betongväggarna åstadkommer, att det går att köra över gropen med traktor eller lastbil. Skraptransportören väljs i enlighet med skopelevatorns kapacitet. Modell A [mm] B [mm] C [mm] [kg] [m³] KTIG (100t) ,4 KTIG (100t) ,5 KTIG (100t) ,6 KTIG (100t) ,6 KTIG (100t) ,7 KTIG (80t) ,5 KTIG (80t) ,5 KTIG (80t) ,5 KTIG (80t) KTIG (80t) KTIG (60t) ,5 KTIG (60t) ,5 KTIG (60t) ,5 KTIG (60t) KTIG (60t) KTG (60t) ,5 KTG (60t) ,5 KTG (60t) ,5 KTG (60t) KTG (60t)

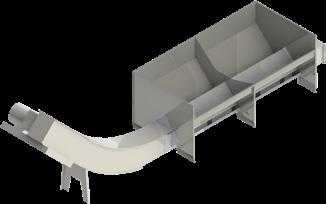

19 En grund tippgrop med skraptransportör En tippgroplösning för montering på plan mark, försett med skraptransportör samt behövliga delar för att ansluta en elevator. Till tippgropar kan på samma gång tippas en större mängd spannmål och skraptransportören tar hand om transporten vidare. Skraptransportören väljs i enlighet med skopelevatorns effekt. Gropen behöver inga ytterligare stödkonstruktioner runtom sig. Tipphöjden är högre än i de lägsta alternativen. Modell A [mm] B [mm] C [mm] D [mm] [m³] KTG (60t) KTG (60t) KTIG (80t) ,5 KTIG (80t) ,5 KTIG (100t) ,5 KTIG (100t) ,5 Lagringsgrop, försedd med skraptransportör En på plan mark snabbt hopsättbar låg och lätt tippgrop, till vilken hör en Skandia-elevator med vändbara anslutningar. Tippgropar kan alltså placeras mycket fritt i förhållande till elevatorn. Skraptransportören väljs i enlighet med skopelevatorns effekt. Modell A [mm] B [mm] C [mm] [m³] KTG (60t) KTG (60t) KTG (60t) KTIG (80t) KTIG (80t) KTIG (80t) KTIG (100t) KTIG (100t) KTIG (100t) Stor lagringsgrop med skraptransportör En mera bastant version av Mepus lågbyggda grop med samma egenskaper. Lämpar sig till alla torkar försedda med skopelevator. Tack vare sin storlek är gropen lämplig också till lagring av spannmål. Modell A [mm] B [mm] C [mm] [m³] KTG (60t) KTG (60t) KTG (60t) KTIG (80t) KTIG (80t) KTIG (100t) KTIG (100t) KTIG (100t)

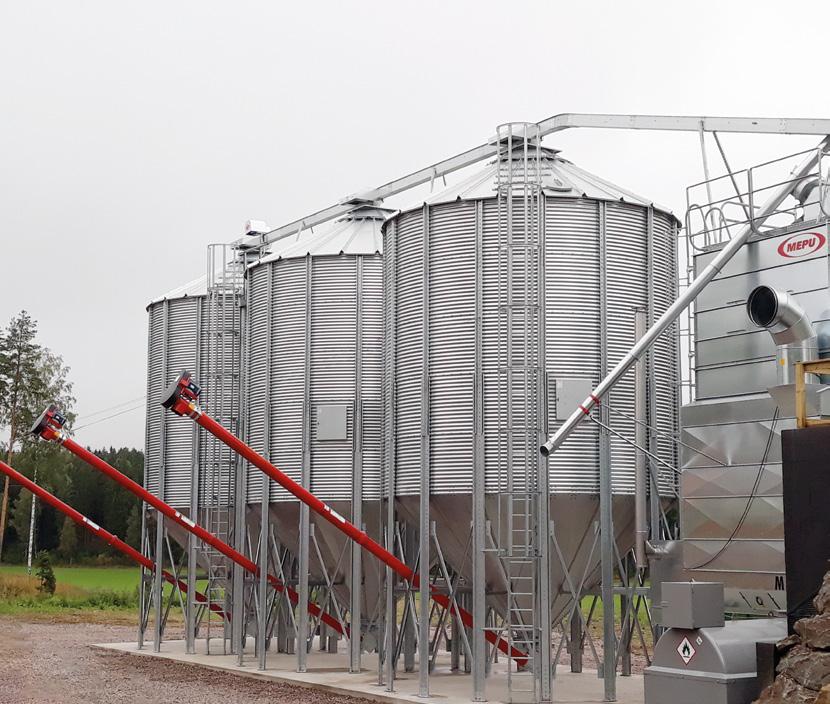

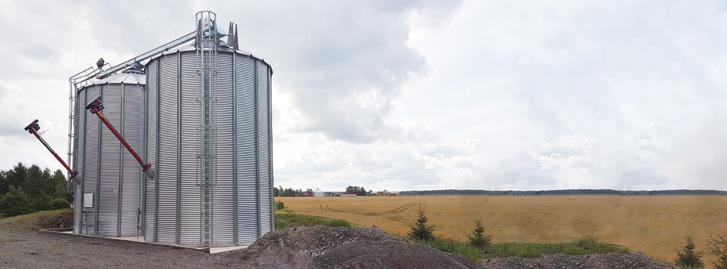

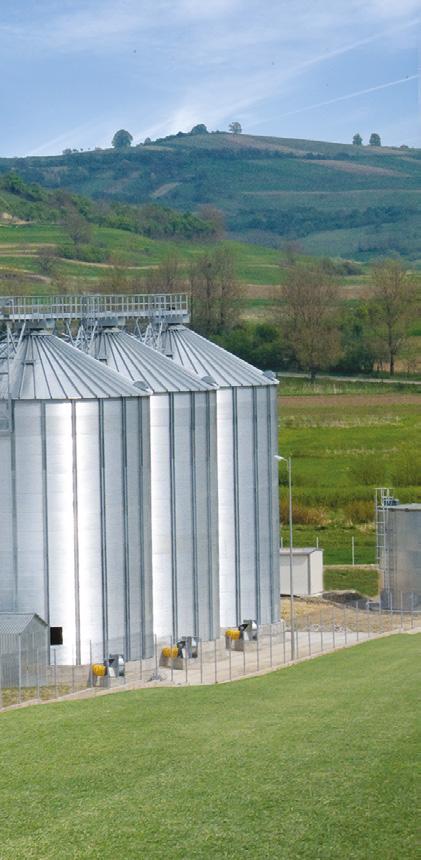

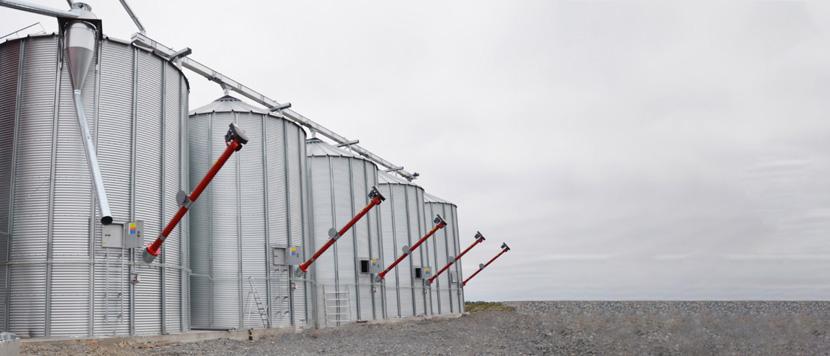

20 MEPU-SILOR EN FLEXIBEL OCH PÅLITLIG SÄDESFÖRVARING Mepus silor är i minsta detalj planerade för att uppfylla kraven för den nutida spannmålsförvaringen. Från ett brett urval kan du välja den storlek och modell du vill ha, med den utrustning du behöver. Moderna silor är billiga och snabba att installera. Silos är lämpliga för förvaring av alla spannmålsslag. Silon med koniskt botten i betong kan användas mångsidigt också som buffertlager eller pelletsilo. Silons vägg- och takelement är suveränt korrosionsbeständiga. Väggelementens galvaniska skydd är upp till 600g / m 2. Takelementen är av Magnelis som ger ytor och skarvar oöverträffat korrosionsskydd, även i tuffa förhållanden. I standardutrustningen ingår ytbehandlade vägg- och takelement, väggförstärkningar, en stor manlucka, stege, påfyllningshålet och inspektionsluckan på taket, samt bultar och muttrar. Monteringen av silon med bultfogar är snabbt och enkelt. Till standardutrustningen för silo med koniskt botten i stål ingår även 45 koniskt botten i stål med ben. Tilläggsutrustning är väggenomföring och skyddsrör eller bottenskruv med horisontell, lutande eller vertikal drivdel. Beroende på silo storleken, nivåvakt för spannmålet samt ventilationsbotten med en fläkt. Ventilerade golvsystem Silor med plan botten kan förses med golvsystem med full ventilation eller kanalventilation som säkrar spannmålens kvalitet under långa perioder. 20 Silo med plan botten Modell Volym [m³] Ø [m] Vägghöjd [m] Höjd [m] 460 / ,6 4,6 5,9 460 / ,6 5, / ,6 6,9 8,2 460 / ,6 8 9,3 460 / ,6 9,2 10,4 460 / ,6 10,3 11,6 460 / ,6 11,5 12,7 460 / ,6 12,6 13,9 460 / ,6 13, / ,35 4,6 6,1 535 / ,35 5,8 7,2 535 / ,35 6,9 8,4 535 / ,35 8 9,5 535 / ,35 9,2 10,7 535 / ,35 10,3 11,8 535 / ,35 11, / ,35 12,6 14,1 535 / ,35 13,7 15,2 610 / ,1 4,6 6,3 610 / ,1 5,8 7,4 610 / ,1 6,9 8,6 610 / ,1 8 9,7 610 / ,1 9,2 10,8 610 / ,1 10, / ,1 11,5 13,1 610 / ,1 12,6 14,3 610 / ,1 13,7 15,4 687 / ,87 4,6 6,5 687 / ,87 5,8 7,7 687 / ,87 6,9 8,8 687 / , / ,87 9,2 11,1 687 / ,87 10,3 12,2 687 / ,87 11,5 13,4 687 / ,87 12,6 14,5 687 / ,87 13,7 15,7 760 / ,6 4,6 6,7 760 / ,6 5,8 7,9 760 / ,6 6, / ,6 8 10,2 760 / ,6 9,2 11,3 760 / ,6 10,3 12,4 760 / ,6 11,5 13,6 760 / ,6 12,6 14,7 760 / ,6 13,7 15,9 Även större modeller finns tillgängliga!

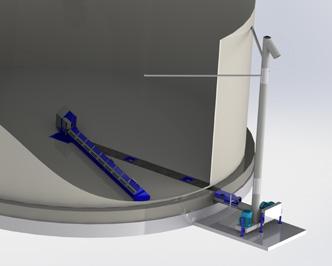

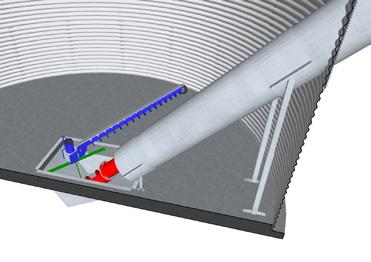

21 Ventilerad inre kon Silor med plan botten kan förses med en ventilerad inre tippkon i stål som möjliggör snabb och enkel tömning av silon. Förutom förvaring kan silon även användas som buffertsilo före torkning eller för nedkylning av spannmål efter torkning. 30 låg 30 upphöjd 45 låg 45 upphöjd Diameter Ø [m] 4,6 5,35 6,1 6,87 7,6 4,6 5,35 6,1 6,87 7,6 4,6 5,35 6,1 6,87 7,6 4,6 5,35 6,1 6,87 7,6 Volymminskning [m 3 ] Tömningsmöjligheter för silot med plan botten Tömning av Mepu-silor kan ske på olika sätt. En silo med plan botten kan förses med en rörlig sveperskruv (1) kombinerad med en dragande Wheatheart-spannmålsskruv. Sveperskruvens kapacitet är högst 25 t/h. En annan möjlighet för tömning av en silo med plan botten är att använda en stationär sveperskruv (2) som leder spannmålen till horisontalskruven för tömning och sedan till utloppsänden. Man kan välja mellan tre olika versioner av tömningshuvudet: horisontell, med 25 graders vinkel och vertikal (se bild). Tömningsskruvens kapacitet är högst 80 t/h. 2. Silo med koniskt botten i betong Det finns flera tömningsalternativ för Mepusilorna. I silon med koniskt botten i betong är borrgenomföringen noggrant planerad, så att den är tillräckligt stor, så att silon kan tömmas med den mest effektiva och robusta, dragande Wheatheart-skruv. 21

22 Silo med koniskt botten i stål Modell Volym [m³] Ø [m] Vägghöjd [m] Höjd [m] 460/2T ,6 2,3 6,5 460/3T ,6 3,4 7,7 460/4T ,6 4,6 8,8 460/5T ,6 5, /6T ,6 6,9 11,1 460/7T ,6 8 12,2 460/8T ,6 9,1 13,4 535/2T ,35 2,3 7,1 535/3T ,35 3,4 8,3 535/4T ,35 4,6 9,4 535/5T ,35 5,7 10,6 535/6T ,35 6,9 11,7 535/7T , ,8 610/2T ,1 2,3 7,7 610/3T ,1 3,4 8,9 610/4T ,1 4, /5T ,1 5,7 11,2 610/6T ,1 6,9 12,3 Ventilationssystem För silon med koniskt botten i stål, kan det installeras ett ventilationssystem, då fungerar silon utmärkt som en avkylare för det torkade spannmålet. Spannmål kan lagras i en silo med ventilationssystem direkt efter tröskningen, för att ventileras, dvs. silon kan utnyttjas som ett buffertlager. Även större modeller finns tillgängliga! Fråga efter fodersilor på Ø1,8-3,5m. Nivåvakt för spannmål Silon kan förses med en underhållsfri mekanisk nivåvakt för spannmål. Det är ett välbeprövat och kostnadseffektivt hjälpmedel för precis övervakning av materialnivåer i silon. När materialnivån i silon når nivåvakten så övergår dess färg från svart till grön som till och med är fluorescerande! Flera nivåvakter kan monteras på siloväggen på kritiska höjder. 22

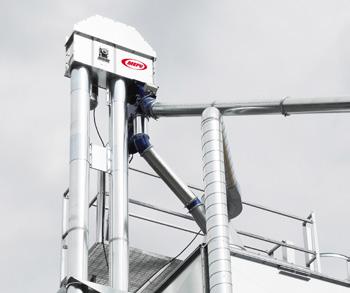

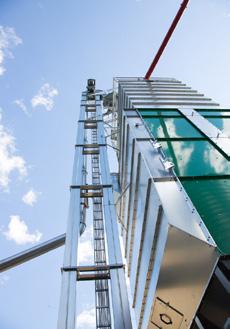

23 ETT MÅNGSIDIGT URVAL PÅ t ELEVATORER OCH KEDJETRANSPORTÖRER Användningssäker helhet Mepus mångsidiga urval av transportörer har utvecklats till att möta kundernas olika krav på kapacitet och automation. Elevatorer och transportörer tillsammans med Mepus i övrigt breda produktsortiment erbjuder möjligheten till en färdig, kundens önskemål beaktande skräddarsydd helhetslösning. Ur Mepus breda urval finner man elevatorer och kedje-transportörer såväl till små och medelstora hemman som till stora jordbruks och industrins behov. Alla transportörprodukter är tillverkade av förzinkat stål vilket betyder att de ypperligt tål också användning utomhus. L-modellserien 30-60t L-modellserien lämpar sig speciellt till små och medel-stora lantbruk, i vilka spannmåls-hanteringen koncentreras till tröskningstiden (mängden behandlad spannmål under 3000t). Kapaciteten är ton i timmen för torrt vete. I-modellserien t I-modellserien är planerad för medelstora och stora lantbruk samt för torkerier och kommersiella spannmålslager, vilka hanterar spannmål året runt (mängden behandlad spannmål under t). Kapaciteten är ton i timmen för torrt vete. H-modellserien t H-modellserien är avsedd för stora lantbruk och industrier för en kontinuerlig användning dagligen och året runt (mängden behandlad spannmål över t). Kapaciteten är ton i timmen för torrt vete. Mepu-elevatorer på 60-90t Elevatorer i galvat stål transporterar spannmålen både snabbt och säkert. Motorn på aeln i elevatorns överdel säkerställer pålitlig start i alla förhållanden. Elevatorn är lättskött och lättrengjord. Den har en avtagbar lucka på överdelen och stora rengöringsluckor på sidorna i nederdelen. Förrensaren på överdelen håller den fyrkantiga silon dammfri under spannmålstransport. Den kilformade nederdelen och det korta avståndet mellan skoporna och deras rörelsebana (skoporna ligger vågrätt medan de är riktade mot spannmålsflödet från tippkonen) ger många fördelar. Skoporna fylls alltid till maimal kapacitet och svänger inte tillbaka. 23

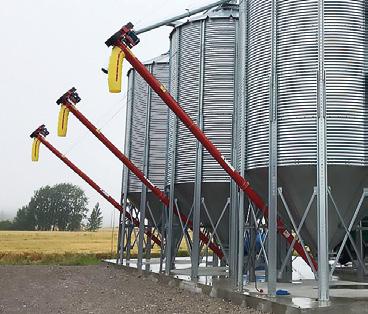

24 WHEATHEART-SPANNMÅLSSKRUVAR SÄKER OCH EFFEKTIV SPANNMÅLSTRANSPORT Mepus lätt användbara, Wheatheart dragande spannmålsskruv (UT) är en effektiv spannmålstransportör, vars användningssäkerhet garantaras av den stadiga och enkla uppbyggnaden. Den dragande spannmålsskruven, som är planerad för yrkesbruk, håller mycket väl för även en längre kontinuerlig användning och den kan användas fleibelt för att både fylla och tömma silon. Wheathearts 6, 8 och 10 UT spannmålsskruvarnas längder är 5-18,5 meter med 1,5 meters delning. Wheathearts hållbara och långlivade dragande spannmålsskruvar tillverkas i en av världens största fabriker inom branschen. Till deras standardutrustning hör rörets basdel utrustad med motor, behövliga tilläggsdelar (rör + spiral), inmatningens reglerare (stänglucka), inmatningens lagerset samt balkband för fastsättningsvajern. Wheatheart-spannmålsskruv med hjul Mepus Wheatheart flyttbara spannmålsskruv (WHR) är utrustad med stora hjul och ett stabilt hjulställ. Den stora kapaciteten gör den idealisk för både fyllning och tömning av golvlager och silon. Med den effektiva och pålitliga skruvtransportören är det möjligt att transportera även stora mängder spannmål snabbt och enkelt. Wheathearts WHR spannmålsskruv finns i 8, 10 och, på begäran i 13 storleken, antingen med en elmotor eller som traktordriven. Längderna är 9,4-21,6m. Det yttre röret och A-stommen av metall är pulverlackerade. Längd A [m] B [m] C [m] D [m] E [m] F [m] G [m] H [m] I [m] 31' / 9,4 m 6,6 4,6 2,4 4,2 3,7 2,8 2,5 3,7 2,4 A 36' / 11 m 7,3 5,3 2,7 5 4,4 3,4 3 4,4 2,5 41' / 12,5 m 8,7 6,2 3 5,7 5 3,9 3,5 5 3,1 46' / 14 m 9,6 6,9 3,1 6,1 5,6 4,4 3,9 5,5 3,5 H G B 51' / 15,5 m 10,7 7,6 3,4 7 6,2 4,6 4,3 5,8 3,7 56' / 17,1 m 11,6 7,9 3,5 7,6 6,6 4,9 4,9 7,1 4 C 61' / 18,6 m 12,5 8,7 3,6 8,4 7,4 5,8 5,2 7,4 4,9 I 71' / 21,6 m 14,3 10,1 3,7 9,7 8,6 6,9 6 8,4 5,6 F E D Överföringskapacitet UT: 6 = 43 ton i timmen 8 = 81 ton i timmen 10 = 114 ton i timmen Överföringskapacitet WHR: 8 = 81 ton i timmen 10 = 130 ton i timmen Spannmålets fysiologiska egenskaper påverkar alltid kapaciteten. Den angivna kapaciteten har testats med torrt vete (75kg / hl) i 15 graders vinkel med 85% inmatningsgrad. Om vinkeln ökar till 30 grader, sjunker kapaciteten med 20% - 25%, om vinkeln ökar till 45 grader, sjunker kapaciteten med 35% - 40%. Skruvtransport kan medföra vissa kärnskador. Spannmålsskruven är avsedd att användas i stigande vinkel. 24

25 Tilläggsutrustning: Vajerstöd, 200mm / 250mm rörkoppling till avlastningsändan, fjärrstyrning av inmatning 200mm / 250mm rörkoppling till avlastningsändan Tippficka, 160mm / 200mm rörkoppling till tippfickan Inlopp med 5 skåror, spjäll Kon i polymermaterial Tömningsrör 25

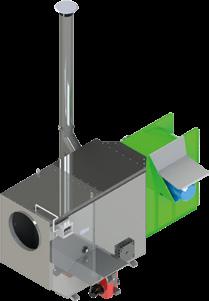

26 TORKPANNOR EKONOMISKA OCH EFFEKTIVA VÄRMEKÄLLOR Övertryckspannorna har en utmärkt verkningsgrad Alternativen är 210kW, 250kW, 310kW, 400kW och 500kW. Pannornas värmevälare och brännkammaren är tillverkade av en eldfast platta av rostfritt stål, vilket garanterar en lång livslängd för ugnarna. Nyttograden för Mepus övertryckpannor är en av de bästa på marknaden. Alla pannor har en finsk Oilon-oljebrännare. Malli 210kW 250kW 310kW 400kW 500kW Ändfläkt Sidofläkt A [mm] B [mm] C [mm] D Ø630 D Ø630 D [mm] H [mm] K [Ø mm] L [mm] M [mm] Ø D D Ø N [mm] O [mm] Värmeeffekt [kw] Munstycke [gal] ,5 + 4 Ø630 Ø630 Sprejvinkel [ ] Billig värme med en flispanna Den mycket ekonomiska Mepu flispannan med låga användningskostnader, kan utrustas med olika finska tillverkares biobrännarsystem. Med flispannan kan man använda inhemsk energi såsom flis och torv och pellet. Flispannan kan lätt integreras i spannmålstorkutrustningen, eftersom biobrännarsystemetets egna lättanvända logikkontroll sköter om pannans verksamhet och spannmålstorkens styrsystem, i sin tur, sköter om torkens verksamhet. Mepus kW flispanna kan utrustas med 11kW, 15kW och 18,5 centrifugalfläkt vid behov. Flispannans effekt räcker till en 600hl tork. Den miljövänliga flispannan som klarar av en kontinuerlig användning, möjliggör betydande besparingar på energikostnaderna. Desto fuktare säden är som skall torkas, desto större är besparingarna. Mepu flispannans nyttograd för värmecirkulationen är utmärkt. 26

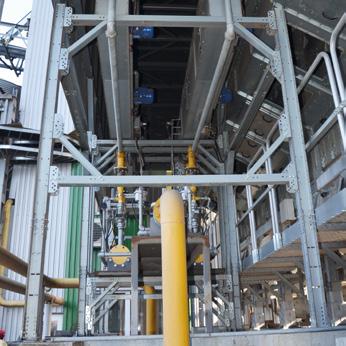

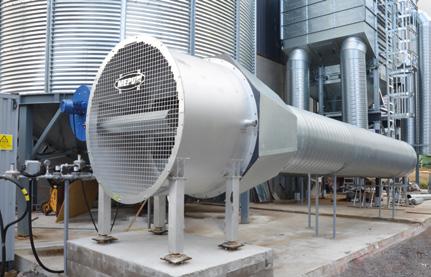

27 Mepus vakuumpanna är effektiv även för större torkars behov Mepus vakuumpannor producerar en stor värmeeffekt ekonomiskt och mycket effektivt, vilket säkerställer även effektbehoven hos de större torkarna. Vakuumpannorna är lämpliga för torkning av både utsäde samt för foderspannmåls torkning. Ugnarna kan lätt ändras till pannor med gas genom att byta brännare. Energieffekt alternativen är 750kW, 1000kW och 1500kW. Alla ugnar har en Oilon-oljebrännare. Med effektiva direkt gasbrännare tas all energi tillvara Mepus direkt gasbrännarnas bränsle är naturgas eller gasol, som brinner väldigt rent. Sålunda kan rökgaserna härledas direkt i torkluften, så ingen energi går till spillo. Effektklasserna för Mepus standard erbjudna direkt gasbrännare är från 1,250 till 13,000kW effekterna räcker också större anläggningar. Effekterna för brännarna kan justeras steglöst ner till tio procent av den nominella effekten. 27

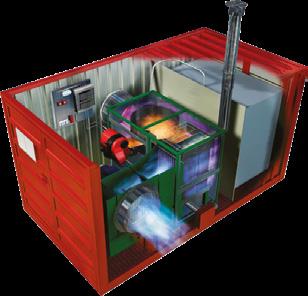

28 EFFEKTIVA VÄRMEKONTEINRAR TILL STORA OBJEKT Mepus ekonomiska och brukssäkra Hot Bo -värme-enhet är ett effektpaket, som är planerat speciellt för uppvärmning av stora objekt. Konteinrarna kan levereras i två storlekar: 310kW och 620kW. Det är lätt att ta i användning, den i en container packade värmeenheten producerar värme snabbt, varför en lämplig arbetstemperatur kan uppnås utan besvär. Insugsluften kan tas från utrymmet som uppvärms eller utifrån. Hot Bo lämpar sig speciellt till uppvärmning av stora saneringsobjekt, industrihallar, väthus och tält för allmänheten. Den lämpar sig också väl för båtbyggarnas, skeppsvarvens, räddningstjänstens eller maskin- och utrustningsuthyrarnas behov. A B A C Modell HB310 A [cm] 380 B [cm] 220 C [cm] 229 Vikt [t] 235 Värmeeffekt [kw] 310 Luftflödet [m 3 / h] Bränsletanken [l] Brännare [modell] KP26H GENAST FÄRDIGA VARMLUFTPANNOR Mepus effektiva, med olja eller gas fungerande värmepannor säkrar värmetillgången i alla situationer och producerar varm luft omedelbart. Värmarnas effektklasser kW. Både fasta eller flyttbara varmluftspannor kan användas till både stora eller små objekt. De lämpar sig utmärkt till eempel till industrihallar, byggnadsplatser, lager, väthus eller målerier. Luftvärme är en lätt, fördelaktig och snabb värmelösning. Verkningsgraden för en ekonomisk luftvärme är hög och investeringskostnaderna låga. De i sin gång tysta varmluftspannorna kan utom till värme också användas till ventilation. De fasta värmarna kan snabbt tas i användning. De mobila värmarna är genast färdiga för användning, därtill behövs endast ett uttag för elektricitet och en oljebehållare. De fasta värmarna kan förses vid behov också med en kon för blåsning uppåt till luftkanaler. Värmarna har inga frysbara komponenter och kan således lämnas i ett kallt utrymme även då de inte är i användning. Tilläggsutrustning: inkapslad rumstermostat med ca 10m ledning oljemontage med 4m slang inkapslad klock-koppling med dygns- och veckoprogram 28

29 STATIONÄRA VÄRMARE Eki 30 Eki 30 k Eki 60 Eki 60 k Eki 90 Eki 90 k Eki 125 Eki 125 k A [mm] B [mm] C [mm] D [mm] ØE [mm] F [mm] ØG [mm] Ma. bränsle-effekt (10bar) [kw] Vikt [kg] Fläkt [kw] Luftflödet [m 3 / h] Munstycke [gal] 0,5 / 0,65 0,5 / 0,65 1,25 1, Oljeförbrukning (10bar) [l / h] 2,3 / 3 2,3 /3 5,6 5, ,5 13,5 El-effekt [kw] Elektrifiering 1-fas 1-fas 1-fas 1-fas 3-fas 3-fas 3-fas 3-fas Säkring [A] Nominell spänning [V] Ma. spänningsvariation [%] Nominell frekvens [Hz] Uppvärmningsvolymer: lager [m 3 ] Uppvärmningsvolymer: verkstad [m 3 ] Uppvärmningsvolymer: bilgarage [m 3 ] Uppvärmningsvolymer: väthus av plast [m 3 ] A B A B ØG D D F F C C ØE ØE A C B FLYTTBARA VÄRMARE Eki 60 s Eki 120 s A [mm] B [mm] C [mm] Ma. bränsle-effekt (10bar) [kw] Fläkt [kw] Luftflödet [m 3 / h] Munstycke [gal] 1 2 Oljeförbrukning (10bar) [l / h] 2,3-5 3,5-10 El-effekt [kw] Säkring [A] Nominell spänning [V] Ma. spänningsvariation [%] 4 4 Nominell frekvens [Hz]

30 PÅLITLIGA OCH FLEXIBLA STYRSYSTEM Mepus styrningssystem är fl eibla och trygga att använda. På grund av de pålitliga systemen är användningen av torkanläggningarna lätt och smidigt. Torkanläggningarna styrsystem kan skräddarsys i enlighet med kundens behov. Olika alternativa lösningar från konventionell torkningsautomatik till helautomatiska styrningssystem. INKLUDERAR: BASIC SEMI AUTO Justerbar påfyllningsstyrning Mätning av inlopps- och utloppstemperatur Inverterstyrning för mataren Potentialfria reläsignaler till kundens styrsystem, t e påfyllnings- och tömningstransportör 7 touch-skärm - - Kongivare - - FUNKTIONER: Påfyllning, torkning, tömning Förinställda värden, t e torkvärme Påfyllning avbryts automatiskt när torken är full Torken övergår automatiskt till kylfasen beroende på temperatur, nedkylning stängs av efter inställd tid Påfyllning startar automatiskt när det finns spannmål i inloppskonen - Torken övergår automatiskt till torkfasen efter påfyllning - Torken övergår automatiskt till tömningsfasen efter torkning - - Kan programmeras för genomförande av flera funktioner i följd - - Manuell styrning 30

31 Tilläggsutrustning: Fjärrstyrning: Fjärrstyrning möjliggör användaren att övervaka och styra tork- och lagringsprocessen för spannmål med en smartphone, surfplatta eller dator. Endast tillgänglig i Auto-systemet. Påfyllningsstyrning: Kapacitiv styrning för automatiserad styrning av hanteringsenheter för spannmål. En särskild klämma finns tillgänglig som monteras på silotaket. Klämmans höjd är justerbar. GSM-alarmet: Med användning av GSM-alarmet kan användaren få data om både torkanläggningens läge och om eventuella fel-situationer. Torkanläggningens olika faser sparas till manöversystemets minne och sänds till användaren i form av ett tetmeddelande vid övergång från en fas till en annan. Brandlarmsystem: Brandlarmsystemet detekterar överhettning i torken. Systemet passar alla styrenheter. Vid överhettning avger systemet en larmsignal och avbryter maskinens funktion. Som tillval kan tetmeddelanden om larm sändas till Din telefon. Fuktmätningssystem i realtid: LIROS-system för mer precis kontroll av spannmålens fukthalt i satstorkar. Med systemkontroll kan Du alltid uppnå den önskade korrekta fuktnivån. Viktgivare: Vägningsenheten som monteras under torkens nederdel underlättar registrering av torkade spannmålsmängder. 4 till 10 givare (10t eller 20t) beroende på aktuell total last. Frekvensomriktare: Omriktare kan användas för steglös styrning av elmotorernas varvtal. De används oftast vid olika transportörer och fläktar. 31

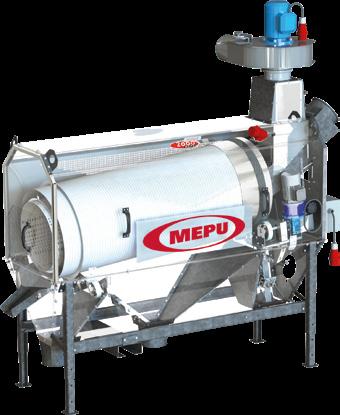

32 Lättare halmstrån Orensad spannmål Större fraktioner Rensad spannmål Små frö och ogräsfrö Sålltrummor finns i flera olika hålstorlek! MEPU 2000 MAJOR -SORTERARE FÖR EN EFFEKTIV SPANNMÅLSSORTERING OCH FÖRRENGÖRING Mepus förmånliga och effektiva sorterare Major 2000 är försedd med en roterande sålltrumma, som säkerställer ett kvalitativt sorteringsresultat. Tack vare den noggrant utformade strukturen gör att den här kompakta sorteraren har en hög kapacitet. Den tysta, effektiva och tillförlitliga Mepu sorteraren är enkel att installera och ta i bruk. Sorteraren kan t.e. installeras i torkbyggnadens övre del. En noggrant utformad struktur gör att maskinen inte vibrerar och inte kräver ständig tillsyn. Även underhållsbehoven är minimala. Sorteraren väger ca 200kg. Förrenare som standardutrustning Sorteraren har som standardutrustning en skild förrenare som fungerar enligt stigluftsprincipen. Sorteraren separerar damm, agnar och lättare halmstrån från säd, ärter, raps samt rybs. Sålltrumman finns med varierande hålstorlekar, trummans hastighet och lutningsvinkel kan regleras steglöst medan maskinen går. Yttre sil Inre sil Havre Korn Vete Råg Rapsfrö Ärtor 2 20mm Ø8mm UG mm Ø10mm UG mm Ø8mm - FD mm 4 15mm - FD mm 5 30mm FD ,3 20mm Ø8mm UG UG UG UG - - 2,3 20mm Ø10mm UG UG UG UG - - 2,3 20mm 4 15mm UG UG UG ,5 20mm Ø8mm - MK / UG UG ,5 20mm Ø10mm - MK / UG UG ,5 20mm 4 15mm - MK / UG UG ,7 20mm Ø8mm - MK / UG ,7 20mm Ø10mm - MK / UG Ø3mm Ø6mm FD - Ø3mm 4 15mm FD mm Ø10mm FD / UG 5 30mm Ø12mm FD / UG UG, Utsädesrensning FD, Förrensning MK, Maltkorn 32

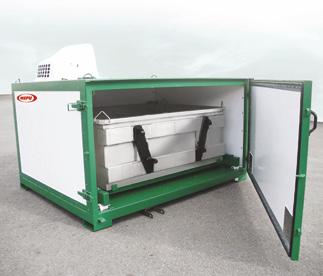

33 COOL BIO BOX Cool Bio Bo har utvecklats på en farm för att ta hand om det patologiska avfallet från fågelfän och svin. Att minska på behovet av att transportera döda djur medför en klar besparing och fleibilitet för farmarna. Därför är den tillräckliga volymen och frysningseffekten hos Cool Bio Bo en ekonomisk lösning. Cool Bio Bo -produkterna är låsbara och försedda med uppbevaringsutrymmen med nedfrysningsmaskineri. Miljöteknologi till Cool Bio Bo -kylcontainerns standardutrustning hör bl.a. Bio 10 Lumikko -kylmaskineriet, vilket har en automatisk avisning (460W), en kilowatts maskineri med ljusström och ett RST-förångningselement. Produkten ska placeras i skugga. Omgivningens temperatur ma +25 grader. Kylmaskinens ma t -25 grader. Containerns mått: mm Bassängens mått: mm Total vikt: 830kg Standardutrustningar är också en på glidskenor utdragbar rostfri behållare, bassängens lyftlänkar (möjliggör lastning av uppsamlingsbil), väggarnas 50mm isolerings skivor av Finnfoam (med en 1mm glasfiberyta på vardera sidan) samt en målad stålram. Till tillsatsutrustningen hör modellenliga frontlastar applikationer samt en fågellucka. RÖRSYSTEM Spannmålsrören från Mepu är marknadens mångsidigaste rörsystem planerat för transport av spannmål. Spannmålsrören kan levereras i tre storleksklasser: Ø160mm, Ø200mm och Ø250mm. Med användning av snabbkopplingen kan de olika rördelarna lätt och snabbt sammanfogas till ett tätt system utan verktyg. NYTT: Modulärt Rörsystem Ø200mm / Ø250mm / Ø300mm Längder på 1m och 2m Inga hängande och vattenläckande rörledningar mera! Mepus nya modulära rörsystem är snabb och lätt att montera och är väldigt slitstark. De har en självbärande struktur, som stöds vid steg om 6m. Längre strukturer kan stödjas t.e med kabelstöd. Flänsmontering Slitna delar kan enkelt bytas ut Galvaniserat stål (t = 1,5 mm) 33

34 ANTECKNINGAR 34

35 35

36 KONTAKTA OSS! Låt oss planera ditt köp tillsammans. MEPU AB Mynämäentie 59, Yläne, Finland tel , mepu@mepu.com
