1 SVENSK STANDARD SS-EN ISO Handläggande organ Fastställd Utgåva Sida SVENSK MATERIAL- & MEKANSTANDARD, SMS ( ) INNEHÅLLET I SVENSK STANDARD ÄR UPPHOVSRÄTTSLIGT SKYDDAT. SIS HAR COPYRIGHT PÅ SVENSK STANDARD. EFTERTRYCK UTAN TILLSTÅND ÄR FÖRBJUDET. Hand-held portable power tools Measurement of vibrations at the handle Part 8: Polishers and rotary, orbital and random orbital sanders (ISO :1997) Handhållna motordrivna maskiner Mätning av vibrationer i handtag Del 8: Polermaskiner, putsmaskiner med cirkulär rörelse samt putsmaskiner med roterande och oscillerande rörelse (ISO :1997) The European Standard has the status of a Swedish Standard. This document contains the official English version of with a Swedish translation. Swedish Standards corresponding to documents referred to in this Standard are listed in Catalogue of Swedish Standards, issued by SIS. The Catalogue lists, with reference number and year of Swedish approval, International and European Standards approved as Swedish Standards as well as other Swedish Standards. Europastandarden gäller som svensk standard. Detta dokument innehåller den officiella engelska versionen av EN ISO : 1997 med svensk översättning. Motsvarigheten och aktualiteten i svensk standard till de publikationer som omnämns i denna standard framgår av Katalog över svensk standard, som ges ut av SIS. I katalogen redovisas internationella och europeiska standarder som fastställts som svenska standarder och övriga gällande svenska standarder. ICS ; Standarder kan beställas hos SIS som även lämnar allmänna upplysningar om svensk och utländsk standard. Postadress: SIS, Box 6455, STOCKHOLM Telefon: Telefax: Upplysningar om sakinnehållet i standarden lämnas av SMS. Telefon: Telefax: E-post: info@sms-standard.se Prisgrupp R Tryckt i september 1998

2 EUROPEAN STANDARD NORME EUROPÉENNE EUROPÄISCHE NORM EN ISO September 1997 ICS ; Descriptors: tools, hand tools, power-operated tools, pneumatic equipment, sanding machines (tools), polishing machines, vibrations, tests, vibration tests, tool handles English version Hand-held portable power tools Measurement of vibrations at the handle Part 8: Polishers and rotary, orbital and random orbital sanders (ISO :1997) Machines à moteur portatives Measurage des vibrations au niveau des poignées Partie 8: Polisseuses-lustreuses et ponceuses rotatives, orbitales et orbitales spéciales (ISO :1997) Handgehaltene motorbetriebene Maschinen Massung mechanischer Schwingungen am Handgriff Teil 8: Poliermaschinen und Rotationsschleifer, Schwingschleifer und Exzenterschleifer (ISO :1997) This European Standard was approved by CEN on 16 July CEN members are bound to comply with the CEN/CENELEC Internal Regulations which stipulate the conditions for giving this European Standard the status of a national standard without any alteration. Up-to-date lists and bibliographical references concerning such national standards may be obtained on application to the Central Secretariat or to any CEN member. The European Standards exist in three official versions (English, French, German). A version in any other language made by translation under the responsibility of a CEN member into its own language and notified to the Central Secretariat has the same status as the official versions. CEN members are the national standards bodies of Austria, Belgium, Czech Republic, Denmark, Finland, France, Germany, Greece, Iceland, Ireland, Italy, Luxembourg, Netherlands, Norway, Portugal, Spain, Sweden, Switzerland and United Kingdom. CEN European Committee for Standardization Comité Européen de Normalisation Europäisches Komitee für Normung Central Secretariat: rue de Stassart 36, B-1050 BRUSSELS 1997 CEN All rights of explitation in any form and by any means reserved worldwide for CEN national Members. Ref. No. E

3 EUROPASTANDARD EUROPEAN STANDARD NORME EUROPÉENNE EUROPÄISCHE NORM Provläsningsexemplar / Preview EN ISO September 1997 ICS ; Nyckelord: verktyg, handhållna maskiner, tryckluftsverktyg, bärbar utrustning, polermaskiner, putsmaskiner, vibrationer, vibrationsmätningar, provningar, maskinhandtag Svensk version Handhållna motordrivna maskiner Mätning av vibrationer i handtag Del 8: Polermaskiner, putsmaskiner med cirkulär rörelse samt putsmaskiner med roterande och oscillerande rörelse (ISO :1997) Machines à moteur portatives Measurage des vibrations au niveau des poignées Partie 8: Polisseuseslustreuses et ponceuses rotatives, orbitales et orbitales spéciales (ISO :1997) Hand-held portable power tools Measurement of vibrations at the handle Part 8: Polishers and rotary, orbital and random orbital sanders (ISO :1997) Handgehaltene motorbetriebene Maschinen Massung mechanischer Schwingungen am Handgriff Teil 8: Poliermaschinen und Rotationsschleifer, Schwingschleifer und Exzenterschleifer (ISO :1997) Denna standard är den officiella svenska versionen av. För översättningen svarar SIS. Denna europastandard antogs av CEN den 16 juli CEN-medlemmarna är förpliktade att följa fordringarna i CEN/CENELECs interna bestämmelser som anger på vilka villkor denna europastandard i oförändrat skick skall ges status som nationell standard. Aktuella förteckningar och bibliografiska referenser rörande sådana nationella standarder kan på begäran erhållas från CENs centralsekretariat eller från någon av CENs medlemmar. Denna europastandard finns i tre officiella versioner (engelsk, fransk och tysk). En version på något annat språk, översatt under ansvar av en CEN-medlem till sitt eget språk och anmäld till CENs centralsekretariat, har samma status som de officiella versionerna. CENs medlemmar är de nationella standardiseringsorganen i Belgien, Danmark, Finland, Frankrike, Grekland, Irland, Island, Italien, Luxemburg, Nederländerna, Norge, Portugal, Schweiz, Spanien, Storbritannien, Sverige, Tjeckien, Tyskland och Österrike. CEN European Committee for Standardization Comité Européen de Normalisation Europäisches Komitee für Normung Central Secretariat: rue de Stassart 36, B-1050 BRUSSELS 1997 CEN All rights of explitation in any form and by any means reserved worldwide for CEN national Members. Ref. Nr. Sv

4 Page 2 Provläsningsexemplar / Preview Foreword The text of the International Standard ISO :1997 has been prepared by Technical Committee ISO/TC 118 Compressors, pneumatic tools and pneumatic machines in collaboration with Technical Committee CEN/TC 231 Mechanical vibration and shock, the secretariat of which is held by DIN. This European Standard shall be given the status of a national standard, either by publication of an identical text or by endorsement, at the latest by March 1998, and conflicting national standards shall be withdrawn at the latest by March This European Standard has been prepared under a mandate given to CEN by the European Commission and the European Free Trade Association, and supports essential requirements of EU Directive(s). According to the CEN/CENELEC Internal Regulations, the national standards organizations of the following countries are bound to implement this European Standard: Austria, Belgium, Czech Republic, Denmark, Finland, France, Germany, Greece, Iceland, Ireland, Italy, Luxembourg, Netherlands, Norway, Portugal, Spain, Sweden, Switzerland and the United Kingdom. Endorsement notice The text of the International Standard ISO8662-8:1997 has been approved by CEN as a European Standard without any modification. NOTE: Normative references to International Standards are listed in annex ZA (normative).

5 Sida 2 Förord Texten till den internationella standarden ISO :1997 har utarbetats av ISO/TC 118 Compressors, pneumatic tools and pneumatic machines i samarbete med CEN/TC 231 Mechanical vibration and shock, vars sekretariatet hålls av DIN. Denna europastandard skall ges status som nationell standard, antingen genom att publicera en identisk text eller genom ikraftsättning senast mars 1998, och motstridande nationella standarder skall dras in senast mars Denna europastandard har utarbetats under ett mandat som CEN fått av Europeiska kommissionen och EFTA. Den uttolkar grundläggande krav i EUs direktiv. Enligt CEN/CENELECs interna bestämmelser ska följande länder anta denna europastandard: Belgien, Danmark, Finland, Frankrike, Grekland, Irland, Island, Italien, Luxemburg, Nederländerna, Norge, Portugal, Schweiz, Spanien, Storbritannien, Sverige, Tyskland och Österrike. Ikraftsättningsnotering Texten i den internationella standarden ISO :1997 är godkänd av CEN som europastandard utan någon ändring. Anm. Bindande referenser till internationella publikationer finns i bilaga ZA (del av standarden).

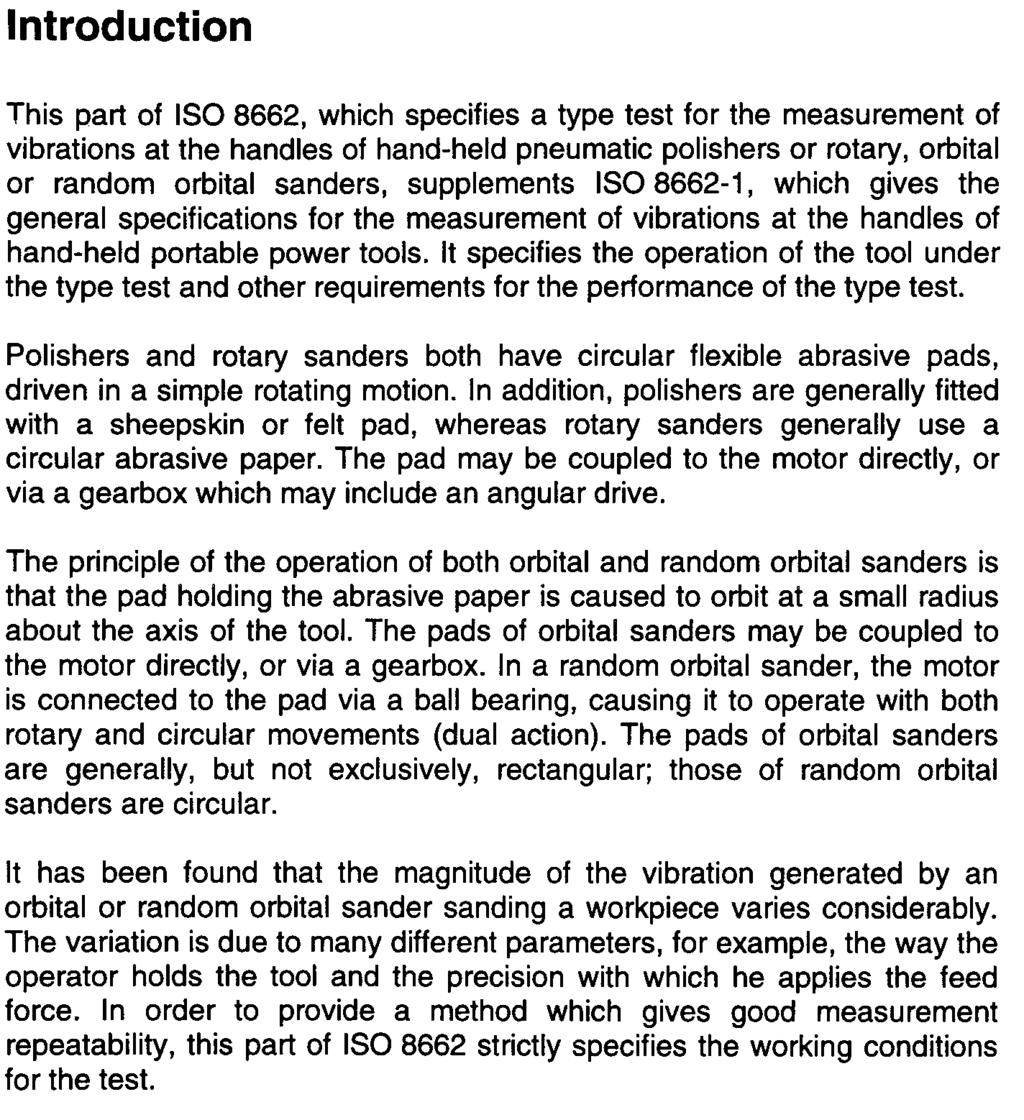

6 Page 3 Provläsningsexemplar / Preview

7 Sida 3 0 Introduktion Denna del av ISO 8662 anger hur typprovning för att mäta vibrationer i handtag hos handhållna tryckluftsdrivna polermaskiner, roterande putsmaskiner, oscillerande putsmaskiner samt roterande och oscillerande putsmaskiner skall genomföras. Den kompletterar ISO , som innehåller allmänna krav för mätning av vibrationer i handtag hos handhållna motordrivna maskiner. Den anger hur maskinen skall arbeta under typprovningen och anger övriga krav för hur typprovning skall genomföras. Både polermaskiner och roterande putsmaskiner har cirkulära elastiska stödtallrikar, som körs i en enkel roterande rörelse. Polermaskiner är ofta försedda med fårskinnsdyna eller en filtdyna. Roterande putsmaskiner använder cirkulära slippapper. Stödtallriken kan vara kopplad direkt till motorn eller via en växellåda, som kan omfatta en vinkelväxel. Oscillerande putsmaskiner samt roterande och oscillerande putsmaskiner fungerar i princip så att stödtallriken som håller slippapperet tvingas röra sig i små cirkulära rörelser runt maskinens axel. Stödtallriken hos oscillerande putsmaskiner kan vara kopplad direkt eller via en växellåda till motorn. I roterande och oscillerande putsmaskiner är motorn kopplad till slipplattan via ett kullager, som gör att den roterar både med roterande och cirkulära rörelser (dubbel verkan). Slipplattorna hos oscillerande putsmaskiner är i allmänhet, men ej uteslutande, rektangulära, medan vid de vid roterande och oscillerande putsmaskiner är cirkulära. Det har konstaterats att storleken av vibrationerna, som alstras av oscillerande putsmaskiner samt roterande och oscillerande putsmaskiner vid putsning av ett arbetsstycke, varierar avsevärt. Denna variation beror på flera parametrar, t.ex. hur operatören håller maskinen och med vilken precision operatören anbringar matningskraften. I syfte att tillhandahålla en metod som ger god reproducerbarhet hos mätningarna, anger denna del av ISO 8662 noga preciserade arbetsförhållanden vid mätningen.

9 Sida 4 Handhållna motordrivna maskiner Mätning av vibrationer i handtag Del 8: Polermaskiner, putsmaskiner med cirkulär rörelse samt putsmaskiner med roterande och oscillerande rörelse 1 Omfattning Denna del av ISO 8662 anger en laboratoriemetod för mätning av vibrationer i handtag hos pneumatiska polermaskiner, roterande putsmaskiner, oscillerande putsmaskiner samt roterande och oscillerande putsmaskiner. Metoden är en typprovning för att bestämma storleken hos vibrationer i maskinens handtag, när den arbetar vid angiven belastning. Fyra typer av motordrivna maskiner behandlas: a) polermaskiner med cirkulär polerdyna b) roterande vertikala putsmaskiner med cirkulär stödtallrik c) oscillerande putsmaskiner med rektangulär, cirkulär (eller annan form) stödtallrik d) roterande och oscillerande putsmaskiner (omfattande även slipmaskiner försedda med ett dubbelverkande nav för små cirkulära rörelser) med cirkulär stödtallrik. Denna del av ISO 8662 kan varken tillämpas på raka roterande putsmaskiner eller bandputsmaskiner. Avsikten är att resultaten skall kunna användas för att jämföra olika maskiner eller olika modeller av samma maskin. Med de arbetsförhållanden som angivits för maskinerna, kommer värdena att ge en uppfattning om de nivåer som erhålls i en verklig arbetssituation. 2 Bindande referenser I standarden hänvisas till följande standarder, vilka innehåller krav som även utgör krav i denna internationella standard. Vid tiden för fastställelse gällde de utgåvor som anges. Standarder revideras ibland och parter som gör upp avtal baserade på denna internationella standard uppmanas att undersöka möjligheterna att tillämpa de senaste utgåvorna av nedan angivna standarder. IEC- och ISO-medlemmar tillhandahåller förteckningar över gällande internationella standarder. ISO 2787:1984 Rotary and percussive pneumatic tools Performance tests ISO :1988 Hand-held portable power tools Measurement of vibrations at the handle Part 1: General

11 Sida 5 3 Storheter som skall mätas Storheter som skall mätas är: effektivvärdet av acceleration enligt 3.1 i ISO :1988, uttryckt som vägd acceleration enligt 3.3 i ISO :1988 lufttrycket enligt ISO 2787 matningskraften. 4 Instrumentering 4.1 Allmänt För specifikationen av instrumentering tillämpas i ISO : Givare För specifikationen av givare tillämpas 4.1 i ISO : Mekaniskt filter Normalt är det inte nödvändigt att använda ett mekaniskt filter vid mätningar enligt denna del av ISO 8662 (se 3.2 i ISO :1988). 4.4 Fastsättning av givare Fastsättning av givare och mekaniskt filter skall utföras enligt 4.2 i ISO : Små givare fästes på en plan yta med användning av lämpligt lim. Dock skall alltid instruktionerna från tillverkaren av givaren följas. Se figur 1. Givaren monteras på ett av följande sätt: A: genom att använda en slangklämma på vilken en monteringsplatta är lödd eller svetsad B: genom att använda en adapter på vilken givaren skruvas fast. Adaptern monteras med hjälp av plastband. C: genom att limma fast givaren på en plan yta D: genom att slipa en plan yta och borra och gänga ett hål i vilket givaren skruvas fast. Figur 1 - Val av metoder för att sätta fast givaren
