Kärnborrning i armerad betong, murverk osv.

Transkript

1 Kärnborrning i armerad betong, murverk osv. REMS Picus SR for Professionals

2 2 1 system 4 funktioner! Perfekt för installatören! Med speed-reglering! Patent EP Tysk kvalitetsprodukt! 1 27 Uppfyller de högsta kraven!

3 Tillbehör REMS Picus SR maskin Art. nr R220# Avståndsstycke set, för ytterligare stabilisering av drivmaskinen REMS Picus SR på borrstativet REMS Titan. bestående av avståndsbricka och 2 cylinderskruvar M 8 65 Art. nr R# Tryckvattenbehållare för 10 l vatten, för våtborrning utan vattentillgång Art. nr R# Borrmall Titan för enkel inställning av infästningsborrhål. För borrstativ REMS Titan. Art. nr R# Hårdmetallstenborr Ø 15 mm SDS-plus för inslagsankare M12 Art. nr # Inslagsankare M12, 50-pack, för betong Art. nr R50# Sättpinnar för inslagsankare M12 Art. nr R# Hårdmetallstenborr Ø 20 mm SDS-plus för expanderankare M12 Art. nr # Expanderankare M12, 10-pack för murverk, återanvändbart Art. nr R10# Snabbspännset 160 för fastsättning av borrstativet med ankare som består av gängstång med skruv 160 mm med gänga M12 52, snabbspännmutter, bricka. Art. nr # Snabbspännset 500 för fastsättning av borrstativet utan ankare som består av gängstång med skruv 500 mm, 2 snabbspännmuttrar, 2 brickor Art. nr R# Vakuumfäste Titan, som består av täckplatta med nippel för slanganslutning ⅜" och tätningsring för grundplatta. Art. nr R# Vakuumpump, för vakuum 900 mbar (90 %), som består av torrgående pump, oljefri, matnings kapacitet 6 m³/h, kondensatormotor 230 V, Hz, 250 W, stänkskyddad, insugningsfilter med ljuddämparfunktion och 5 m PVC-slang av väv med snabbkoppling. Art. nr R220# Laser-borrcenterindikator Art. nr R# Borrhjälp G ½ med hårdmetallstenborr Ø 8 mm Art. nr R# Hårdmetallstenborr Ø 8 mm för förborrningshjälp Art. nr # Fast nyckel SW 41 för lossning av universaldiamantkärnborrningskronor Art. nr # Iläggsbricka för att lätt skruva av borrkronan Art. nr # Borrkronsförlängning 200 mm Art. nr R# Brynsten för diamantkärnborrningskronor Art. nr # Vattenpass, magnetisk, med 3 libeller för uppriktning av borrstativet i tre riktningar Art. nr #

4 Tillbehör Sugrotor för dammuppsugning med anslutningsgänga G ½ utvändig, UNC 1¼ utvändig och med anslutning för REMS Pull och andra lämpliga sugare. Art. nr R# Vattenuppsugningsanordning, för våtborrning upp till Ø 170 mm som består av vattensamlingsring med tryckring, gummiskiva Ø 200 mm och hållare för alla REMS borrstativ. Art. nr R# Gummiskiva Ø 200 mm, 10-pack, för vattenuppsugningsanordning Art. nr R10# REMS Pull L Set, torr- och våtsugare, certifierad som dammsugare och dammavskiljare för upptagning av hälsofarligt damm enligt EN Dammklass L. Expositionsgränsvärde/ arbetsplatsgränsvärde > 1 mg/m³, genomsläppningsgrad 1 % RSK Art. nr R220# Säkerhetssugare i dammklass L REMS Pull L Set W, REMS Pull L set inklusive vattentåligt planfilter PES och vattenuppsugningsanordning. Perfekt för uppsugning av borrslam vid våtborrning med REMS borrstativ. Bild, se nedan. RSK Art. nr R220# REMS Pull M Set, torr- och våtsugare, certifierad som dammsugare och dammavskiljare för upptagning av hälsofarligt damm enligt EN Dammklass M. Expositionsgränsvärde/ arbetsplatsgränsvärde > 0,1 mg/m³, genomsläppningsgrad 0,1 %. RSK Art. nr R220# Säkerhetssugare i dammklass M REMS Pull M Set D, REMS Pull M set inklusive sugrotor för dammuppsugning. Perfekt för uppsugning av hälsofarligt damm vid torrborrning med REMS Picus S1, Picus SR, Picus S3 bl.a. Bild, se nedan. RSK Art. nr R220# REMS Pull L set W För vattenuppsugning. REMS Pull M set D För dammuppsugning enligt EN

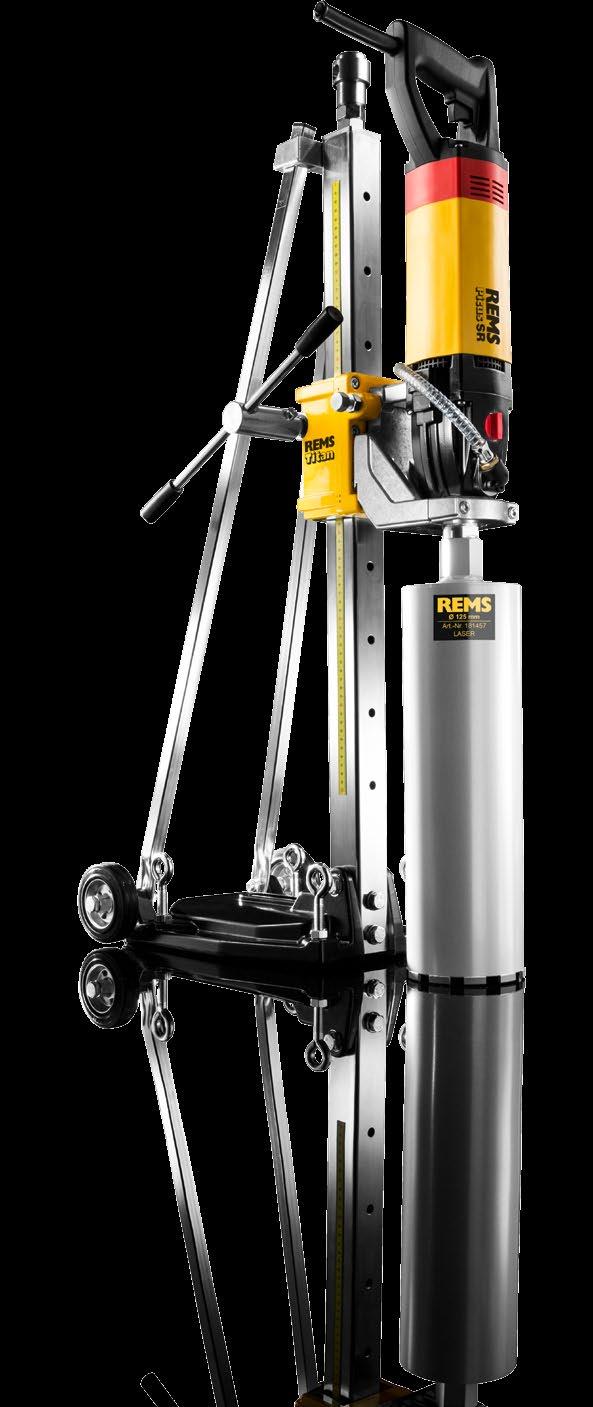

5 REMS Titan för högsta krav. Robust, mycket stabilt borrställ för kärnborrning upp till Ø 300 mm. Borrstället REMS Titan är en ny förebild för stabilitet och precision. För högsta krav. Den robusta, mycket stabila konstruktionen och den höga precisionen på frammatningsfunktionen garanterar lätt, svängningsfattig borrning och precis, vibrationsfattig borrframmatning. Ideal för kärnborrning i armerad betong bl.a. material upp till Ø 300 mm. Borrstället levereras komplett med nyckelsats och en fastsättningssats för murverk och betong. På så sätt kan den genast användas överallt. 20 Borrpelare av böj- och vridstyvt 4-kants precisionsstålrör / 50 mm, hårdbearbetat, med extra smal tolererans, för vibrationsfattig styrning av frammatningssliden. Steglöst svängbar med gradindelning upp till 45, med dubbelt stöd genom justerbara stöttor, för högsta frammatningstryck. 21 Särskilt stabil, borrpelare med styrning från 3 sidor i grundplattan med tredubbel korsvis fastsättning, för hög styvhet vid vertikal borrning. 22 Vikt 19,5 kg. 23 Hjulförsett borrställ för lätt transport ringskruvar för justering av ojämnheter, för exakt uppställning. 25 Borrdjupskala. 26 Frammatningssliden styrs med inställbara och förspända glidlager av plast från alla sidor. Precis frammatning garanterar lätt, svängningsfattig borrning och precis, vibrationsfattig borrframmatning. För högt frammatningstryck och lång livslängd på borrkronan. 27 Libell integrerad i frammatningssliden för exakt inriktning av borrstället. 28 Låsning av frammatningssliden för enkel montering av borrkronor och säker transport. 28 Styv bottenplatta av slitstarkt gjutjärn. Snabbspännanordning för upptagning av drivanordningar med lämplig anslutningsplatta. Särskilt stabil spännvinkel, böj- och vridstyv, för upptagning av drivanordningar med spännhals Ø 60 mm. 28 Kraftöverförande kuggstångsdrivning med ergonomiskt utformad frammatningsspak som kan placeras på båda sidor av frammatningssliden. 28 Bred kuggstång av stål. 28 Grundplatta med spår för tätningsring för vakuumfästet. Vakuumfäste som tillbehör. 28 Borrpelare med inställbart spännhuvud för fastspänning av borrstället mellan tak och golv eller mellan två väggar.

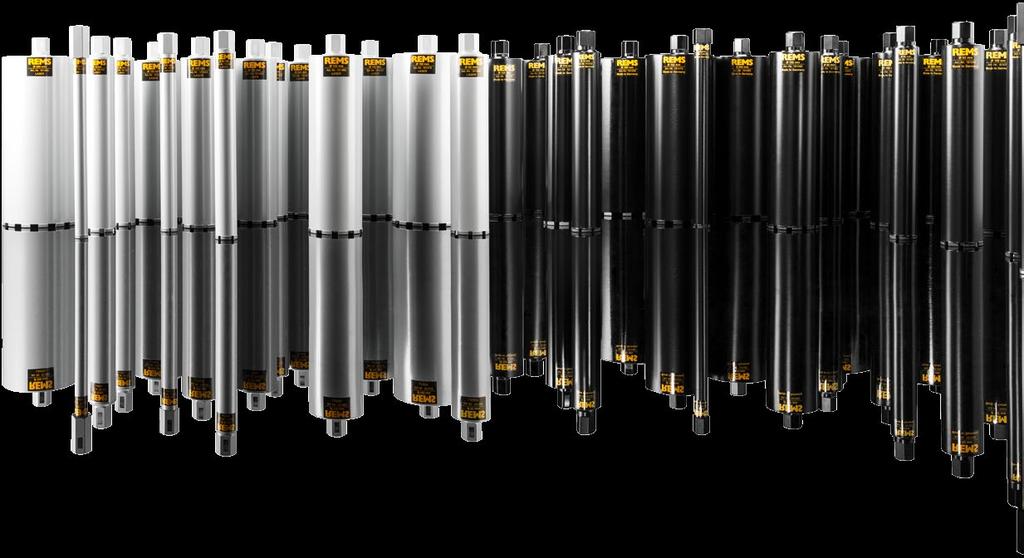

6 REMS Universal-diamant-kärnborrningskronor av hög kvalitet. Kan användas på många olika sätt för många olika material. Universellt användbar för torr- och våtborrning, för hand eller med borrställ. Enhetlig anslutningsgänga UNC 1¼ invändig. Borrdjup 420 mm. Diamantsegment med kilformat snitt ( takform ) för snabb, lätt och lugn borrning.speciellt utvecklade diamantsegment av hög kvalitet med hög diamantandel och speciell bindning, för utmärkt borreffekt och särskilt hög livslängd. Ideal för universell användning i armerad betong och murverk. Drivning med alla drivanordningar REMS Picus och lämpliga drivanordningar av andra tillverkare med anslutningsgänga UNC 1¼ utvändig. Adapter för anslutning av REMS universal-diamant-kärnborrkronor på drivanordningar med annan anslutningsgänga, som tillbehör. t.ex. Asfalt Granit Armerad betong Lättbetong Sandsten Kalksandsten Tegel Induktiv lödning! Utbytbara! Lasersvetsad! Tål höga temperaturer! REMS Universal-diamant-kärnborrningskronor Induktivt lödd på helautomatiska lödanläggningar för konstant hög kvalitet på lödförbindelsen. Borrör med lödda diamant-segment är utbytbara tack vare enkel hårdlödning. Tysk kvalitetsprodukt REMS Universal-diamant-kärnborrningskronor LS (LASER) Lasersvetsad på helautomatiska svetsanläggningar för konstant hög kvalitet på svetsförbindelsen. Högtemperaturbeständig inte heller vid extrem temperaturbelastning lösgörs segment till följd av överhettning. Ø borrdjup anslutning Art. nr RSK nr UDKB UNC 1¼ R RSK UDKB UNC 1¼ R RSK UDKB UNC 1¼ R RSK UDKB UNC 1¼ R RSK UDKB UNC 1¼ R RSK UDKB UNC 1¼ R RSK UDKB UNC 1¼ R RSK UDKB UNC 1¼ R RSK UDKB UNC 1¼ R RSK UDKB UNC 1¼ R RSK UDKB UNC 1¼ R RSK UDKB UNC 1¼ R RSK UDKB UNC 1¼ R RSK UDKB UNC 1¼ R RSK UDKB UNC 1¼ R RSK Ø borrdjup anslutning Art. nr RSK nr UDKB LS UNC 1¼ R RSK UDKB LS UNC 1¼ R RSK UDKB LS UNC 1¼ R RSK UDKB LS UNC 1¼ R RSK UDKB LS UNC 1¼ R RSK UDKB LS UNC 1¼ R RSK UDKB LS UNC 1¼ R RSK UDKB LS UNC 1¼ R RSK UDKB LS UNC 1¼ R RSK UDKB LS UNC 1¼ R RSK UDKB LS UNC 1¼ R RSK UDKB LS UNC 1¼ R RSK UDKB LS UNC 1¼ R RSK UDKB LS UNC 1¼ R RSK UDKB LS UNC 1¼ R RSK UDKB UNC 1¼ R RSK UDKB UNC 1¼ R RSK UDKB UNC 1¼ R RSK

7 REMS Picus SR. Med speed-reglering. Konstant varvtal även under belastning. REMS Picus SR är en universell lätthanterlig diamantkärnborrmaskin för torr- och våtborrning, används för hand eller med borrställ. För kärnborrningar i armerad betong upp till Ø 162 (200) mm, murverk och andra material upp till Ø 250 mm. Det stora arbetsområdet, den låga vikten på endast 6,4 kg och den inbyggda takovarvtals regleringselektroniken (speed-reglering) gör maskinen enastående vid hantering och manövrering. Tack vare den kompakta konstruktionen kan den användas överallt, även i snäva vinklar och längs väggar. Den prestationsstarka universalmotorn med 2200 W möjliggör snabbt arbete, t.ex. kärnborrning 200 mm i armerad betong Ø 62 mm på endast 3 min. 1 Låg vikt. Drivanordning endast 6,4 kg. 2 Praktiskt handtag och mothållare för handstyrd borrning. 3 Robust, kraftfull universalmotor 230 V, Hz, 2200 W, för snabba arbeten. 4 Temperaturövervakning av fältlindningen på motorn med PTC-motstånd (Positive Temperature Coefficient) som överhettningsskydd. 5 Steglös elektronisk varvtalsreglering 250 varv/min till 500 varv/min (1:a växel) resp. 600 varv/min till 1200 varv/min (2:a växel) för val av varvtal beroende på material och för känslig borrning. 6 Speed-reglering Takovarvtals regleringselektroniken som används för reglering håller det förvalda varvtalet konstant även under belastning. Borrkronans varvtal hålls konstant på det inställda värdet tills den stöter på motstånd och underskrider ett kritiskt värde. Drivmotorn stannar. Om drivmaskinen avlastas, går varvtalet upp till det inställda värdet igen, så att arbetet ögonblickligen kan fortsättas med det inställda varvtalet (Patent EP ). Fördel: Den optimala borrhastigheten (belastningsvarvtal), som valts för respektive material och borrkronans diameter, förblir oförändrad under hela borrningen. För bästa borreffekt och högsta livslängd på borrkronor. 7 Multifunktionselektronik med mjukstart, tomgångsvarvtalsbegränsning, överbelastningssäkring. 9 Spännhals Ø 60 mm för fastsättning av maskin i borrstativet. 10 Sats med avståndsbricka för ytterligare stabilisering av drivmaskinen REMS Picus SR på borrstativet REMS Titan. 11 Lång anslutningskabel med integrerad personskyddsbrytare (PRCD). 12 Tryckknapp med låsning.. 13 Vattentillförselanordning för våtborrning, med inställbar spärrventil och snabbkoppling med vattenstopp och slanganslutning ½. 14 Borrkronsanslutningsgänga UNC 1¼ utvändig och G ½ invändig. 15 REMS Universal-diamant-kärnborrningskronor för många material, se tillbehör. 16 REMS Titan. Särskilt stabilt borrställ för kärnborrning upp till Ø 300 mm. 17 Dammuppsugning enligt EN Uppsugning av hälsofarligt damm vid torrborrning. Sugrotor för dammuppsugning vid torrborrning med anslutning för REMS Pull och andra lämpliga sugare, som tillbehör. 18 Vattenuppsugning Vattenuppsugningsanordning för våtborrning upp till Ø 170 mm. 19 REMS Pull L/M, torr- och våtsugare, certifierad som dammsugare och dammavskiljare för upptagning av hälsofarligt damm enligt EN Stabil, underhållsfri 2-stegs drivmekanism för optimalt varvtal. Blockeringsskydd genom säkerhetsslirkoppling.

8 REMS Picus SR REMS Picus SR Basic-Pack. Elektrisk diamantkärnborrmaskin med speed-reglering. För kärnborrningar i betong, armerad betong upp till Ø 162 (200) mm, murverk och andra material upp till Ø 250 mm. För torr- och våtborrning, för hand eller med borrstativ. Huvudmaskin borrkronsanslutningsgänga UNC 1¼ utvändig, G ½ invändig, underhållsfri 2-stegsdrift med säkerhetsslirkoppling, universalmotor 230 V, Hz, 2200 W. Steglös elektronisk varvtalsreglering 250 min -1 t.o.m. 500 min -1 (1:a växel) resp. 600 min -1 t.o.m min -1 (2:a växel), överhettningsskydd. Multifunktionselektronik med mjukstart, tomgångsvarvtalsbegränsning, överbelastningssäkring, blockeringsskydd. Tryckknapp med låsning. Personskyddsbrytare (PRCD). Vattentillförselanordning med inställbar spärrventil och snabbkoppling med vattenstopp och slanganslutning ½". Mothållare. Avståndsstycke set. Fast nyckel SW 32. I stabil låda av stålplåt. RSK Art. nr R220# REMS Picus SR Set Titan. REMS Picus SR Basic-Pack med borrstativ REMS Titan inklusive fastsättningsset för murverk och betong. Försäljning endast i via fackhandeln. fackhandel. REMS Scandinavia A/S Snedkervej 1 DK-4600 Køge Tel Fax SWE@rems.de RSK Art. nr R220# REMS Picus SR Set Titan. REMS Picus SR Basic-Pack med borrstativ REMS Titan inklusive fastsättningset för murverk och betong och REMS universaldiamantkärnborrningskronor UDKB Ø mm. RSK Art. nr R220# REMS Titan REMS Titan. Borrstativ komplett med sexkantstiftnyckel NV 6, fast nyckel NV 19 och NV 30 och fastsättningssats för murverk och betong som består av 2 stycken ex-panderankare M12 för murverk, 10 stycken inslagsankare M12 för betong, sättpinnar för inslagsankare M12, gängstång med skruv M12 65, snabbspänn-mutter, bricka, hårdmetall-stenborr Ø 15 mm SDS-plus, i kartong. RSK Art. nr R# Södra Sverige: Peter Melin Mobil: peter.melin@rems.de Mellersta / Södra Sverige: Marc Butsch Mobil: marc.butsch@rems.de Norra / Mellersta Sverige: Hans Forsberg Mobil: hans.forsberg@rems.de RE SWE00 Ändringar och fel förbehålls. Copyright 2017 by REMS GmbH & Co KG, Waiblingen. Rekommenderade priser. Alla priser exklusive moms.
