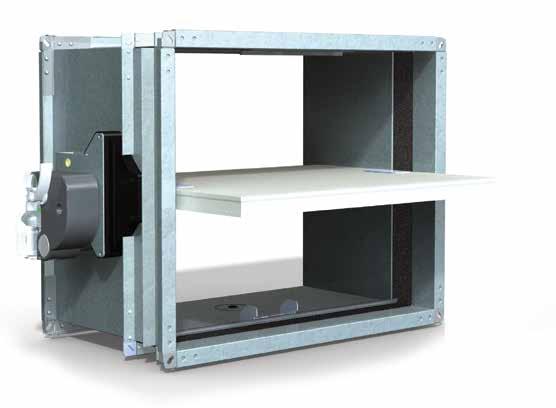

CU-LT. Rektangulärt brandspjäll. Patented C3-E 10/2013
|
|
- Lars-Erik Håkansson
- för 5 år sedan
- Visningar:
Transkript
1 Clapets coupe-feu et Volets de désenfumage D.A.S. Organisme Certificateur AFNOR Certification - Patented CU-LT Rf-Technologies nv - Lange Ambachtstraat Oosterzele - Belgium - Tel Fax info@rft.be
2 Prestandadeklaration 2 DECLARATION OF PERFORMANCE CU LT CE_DoP_Rf t_c3_en B 12/ Unique identification code of the product type: Rectangular fire damper 2. Identification of the construction product: CU LT 3. Intended use(s) of the construction product: Rectangular fire damper to be used in conjunction with partitions to maintain fire compartments in heating, ventilating and air conditioning installations. 4. Name and contact address of the manufacturer: Rf Technologies NV, Lange Ambachtstraat 40, B 9860 Oosterzele 5. System of assessment and verification of constancy of System 1 performance of the construction product: 6. In case of the declaration of performance concerning a Notified factory production control certification body BCCA with identification number 0749 performed the determination of the product type on the basis of type testing construction product covered by a harmonised standard: (including sampling), the initial inspection of the manufacturing plant and of factory production control and continuous surveillance, assessment and evaluation of factory production control under system 1 and issued the certificate of constancy of performance (BC & BC ) 7. Declared performance according to EN 15650: (Fire resistance according to EN and classifications according to EN ) Essential characteristics Performance Range Type Wall Sealing Classification Mortar EI 90 (ve i o) S (500 Pa) Gypsum EI 120 (ve i o) S (500 Pa) Rigid wall Aerated concrete 100 mm Mineral wool + coating 150 kg/m³ + endothermic coated casing EI 120 (ve i o) S (300 Pa) IFW installation kit EI 90 (ve i o) S (500 Pa) Metal studs gypsum plasterboard GKB 100 mm Mineral wool + coating 150 kg/m³ + endothermic coated casing EI 60 (ve i o) S (300 Pa) Metal studs gypsum plasterboard GKF 100 mm Mineral wool + coating 150 kg/m³ + endothermic coated casing EI 120 (ve i o) S (300 Pa) Reinforced concrete 110 mm Mortar EI 90 (ho i o) S (500 Pa) Reinforced concrete 150 mm Gypsum EI 120 (h o i o) S (500 Pa) Flexible wall 200x100 mm CU LT 800x600 mm Rigid floor Harmonised standard EN :2010 Aerated concrete 150 mm Mineral wool + coating 150 kg/m³ + endothermic coated casing EI 120 (ho i o) S (300 Pa) Type of installation: built in, 0 /90 /180 /270 Pass Nominal activation conditions/sensitivity: - sensing element load bearing capacity - sensing element response temperature Pass Response delay (response time) according to EN : - closure time MFUSP 50 cycles; MMAG 300 cycles; BLF(T) cycles Operational reliability according to EN : - cycling Pass Durability of response delay according to EN : - sensing element response temperature and load bearing capacity Pass Durability of operational reliability according to EN 15650: - open and closing cycle Protection against corrosion according to EN : Pass Damper casing leakage according to EN 1751: class B 8. The performance of the product identified in points 1 and 2 is in conformity with the declared performance in point 7. This declaration of performance is issued under the sole responsibility of the manufacturer identified in point 4. Signed for and on behalf of the manufacturer by: Oosterzele, 23/12/2013 Barbara Willems, Technical Manager Download the up to date Rf t Declarations of Performance in your local language on Or scan this QR code:
3 Innehåll Prestandadeklaration...2 Produktpresentation Storlek...3 Tillbehör Ram...4 Dimensioner Driftmekanismer...5 Lagring och hantering Installation...8 Kopplingsscheman...10 Tillbehör...11 godkännanden och testrapporter Underhåll förkortningar...12 Tekniska data...13 Vikter diagram...15 Tryckfallskoefficient...16 Urval data...18 Korrektionsfaktor Produkt presentation ABC-CULT installeras i ventilationskanaler som genombryter bjälklag för att stoppa spridning av brand. All driftmekanism är placerad utanför väggen. Det rektangulära spjället CU-LT har ett brandmotstånd på upp till 120'. Höljet är tillverkat av galvaniserat stål. Detta brandspjäll är speciellt utformat för mindre dimensioner från 200x100 till 800x600 mm. Brandspjället kan utrustas med en smältsäkring eller en motor. Testad enligt EN upp till 500Pa Minimalt tryckfall - väldigt tunna spjällblad 25mm Lufttäthet enligt EN 1751 minimum klass B (klass C på begäran) Lämplig för installation i betongvägg, betonggolv och gipsvägg med metallreglar. Driftmekansim utanför väggen. Enkel att installera Underhållsfri För inomhusbruk. 1. Eldfast hölje, tillverkat av galvaniserat stål 2. Spjällblad 3. Driftmekanism med växellåda. 4. Tätning för kalla gaser 5. Svällande list 6. Montagebeslag 7. Anslutningsram PG20 8. Produkt identifikation Storlekar Minsta dimension Största dimension B x H [mm] 200 x 100(*) 800 x 600 (*) B = bredd H = Höjd (*) B/H per steg av 50 mm, mellanliggande dimensioner finns tillgängliga mot en extra kostnad. 3
4 Tillbehör Inspektionslucka UL: En inspektionlucka kan användas för att visuellt bestämma tillståndet och tillståndet (t.ex. smuts) Inspektionsluckan är alltid monterade en på den nedre sidan och en på den övre sidan av brandspjället. Monteringskit gipsvägg IFW: Används för att underlätta installationen i gipsvägg och levereras förmonterat på spjället. Ram PG Anslutning till kanaler med 20mm flänsar (och 30 mm flänsar) WnxHn (Wn-6)x(Hn-6) (Wn-4)x(Hn-4) (Wn+40)x(Hn+40) Anslutning av spjäll/kanal - antingen med gejdskena (endast 20 mm fläns) eller med bultar De fyra hörnen på ramen är försedda med ovala hål Ø 9,5 x 16 mm PR PRJ 4
5 Dimensioner CU-LT CU-LT + MFUSP CU-LT + MMAG CU-LT + BLF(T) y x P P P (Wn+40)x(Hn+40) wall limit - muurgrens - limite d encombrement * 25 Z Q Z Q Z Q Spjällbladet överstiger tunneln med x = (Hn-6)/2-70 y = (Hn-6)/2-230 (*) Om spjället är lägre än 150 mm går mekanismen utanför H n < 150mm H< 200mm MFUSP MMAG BLF(T) H 200mm MFUSP MMAG BLF(T) P ,50 92 P ,50 92 Z Z Q Q Om höjden <200mm mekanismerna MFUSP och MMag vänds 90 för montering. Driftmekansim 1. MFUSP: Driftmekanismer med smältsäkring Driftmekanismen MFUSP stänger automatiskt bladet när temperaturen i kanalen överskrider 72 C. Spjället behöver återställas manuellt. Standard: Smältsäkring 72 C Manuell aktivering möjlig Manuell återställning, använd återställningshandtaget (vrid medurs) IP42 Tillbehör: FDCU: Hjälpbrytare Återställning Manuell återställning: vrid återställningshandtaget (1) medurs eller använd en insexnyckel 10 Aktivering Manuell aktivering: använd aktiveringsknappen (2) Automatisk aktivering: så snart temperaturen når 72 C 2 1 Kabel ingång 5
6 2. BLF(T): Fjäderåterställt ställdon (BLF) med temperatursäkring (BLFT) När ställdonet är strömsatt flyttar sig bladet till standby läge som är öppet. När strömmen bryts går den till sitt säkerhetsläge som är stängt. Om ställdonet har en temperatursäkring BLFT, bryter säkringen strömmen när temperaturen i kanalen når 72 C. Standard: Temperatursäkring 72 C för BLFT Motordriven aktivering och återställning. Manuell återställning möjlig, använd det medlevererande handtaget (vrid medurs) 24V or 230V Inbyggda hjälpbrytare IP 54 Tillbehör: SN2 hjälpbrytare ST kontakt SR modulerande BKN för bus nätverk, endast BLFT24 Återställning Manuell återställning: 1. Använd återställningshandtaget, vrid medurs 2. Blockera motorn genom att vrida tillbaka ett kvarts varv. Obs! ianvänd inte skruvdragare. iavbryt så snart motorn är helt återställd (ändläge) Motordriven återställning: 1. Bryt strömförsörjningen under minst 10 sekunder. 2. Slå på spänningen (respektera den föreskrivna spänningen) under minst 75 sek. 3. Återställningen avbryts automatiskt - när spjället når ändläget (öppet). Återställningen av spjället tar ungefär 75 sekunder. - när strömförsörjningen bryts Aktivering Manuell aktivering: Använd det medlevererande handtaget och vrid medurs ett kvarts varv. Fjärrstyrd aktivering: Genom att bryta strömförsörjningen. Automatisk aktivering: Så snart temperaturen överskrider 72 C (Modell BLFT) Obs! itemperatursäkringen ställer inte om spjället till dess säkerhetsläge (när temperaturen når 72 C) om motorn inte är strömsatt. 6
7 Placering av temperatursäkring (endast för BLFT): Höjd Längd Position < 350mm < 250mm Motsatt sida av mekanismen < 330mm 250mm På breddsidan intill inspektionsluckan > 330mm Samma sida som mekanismen 3. MMAG: Uppgraderbar automatisk / fjärrstyrd aktiveringsmekanism med temperatursäkring. Aktiveringsmekanismen MMAG aktiverar spjället automatiskt när temperaturen i kanalen överskrider 72 C. Spjällbladet kan också stängas genom att skicka en elektrisk puls (VD) eller genom att bryta strömförsörjningen (VM) till magneten (tillbehör). Mekanismen kan återställas manuellt eller genom återställningsmotor ME MMAG (tillbehör). Standard: Smältsäkring 72 C Manuell aktivering möjlig Manuell återställning, använd återställningshandtaget (vrid medurs) IP42 Tillbehör: Fjärrstyrd med hjälp av magnet 24/48V Olika magneter: - VD = naturlig magnet - VM = elektromagnet FDCU : Hjälpbrytare FDCB : Hjälpbrytare ME : Återställningsmotor Återställning Manuell återställning: Vrid återställningshandtaget (1) medurs eller använd en insexnyckel 10. Motordriven återställning. 1. Slå ifrån strömförsörjningen under minst 10 sekunder. 2. Låt strömförsörjningen vara på i minst 30 sekunder (respektera föreskriven spänning och polaritet). 3. Återställningen avbryts automatiskt när momentet överskrider >15 Nm islå ifrån strömförsörjningen när återställningen är klar. islå ifrån strömförsörjningen under minst 15 sekunder mellan varje återställningscykel. Aktivering Manuell aktivering: Aktivera med aktiveringsknappen (2) Fjärrstyrd aktivering: Spjället kan aktiveras med en elektrisk impuls (VD) eller genom att bryta strömförsörjningen (VM) till magneten. Automatisk aktivering: Spjället aktiveras automatiskt när säkringen smälter vid 72 C Kabelingång 2 1 7
8 Lagring och hantering Brandspjället är en säkerhetsprodukt och måste hanteras och lagras med omsorg. Tänk på att: Undvik alla former av skador. Undvik kontakt med vatten. Undvik deformation av chassit. Det rekommenderas: Packa upp spjället i ett torrt utrymme. Undvik kraftiga stötar. Rotera inte spjället medan du flyttar det. Stå ej på spjället. Förvara inte mindre spjäll inuti stora spjäll. Installation Spjället kan monteras horisontellt eller vertikalt. Spjället ska installeras i enlighet med provningsrapporten. Undvik deformation av chassit. Täthetsklassen kommer att bibehållas om spjället installeras enligt installationsanvisningen. Iaktta säkerhetsavstånd till andra byggnadselement. Det rektangulära brandspjället ABC-CULT provas alltid under standardiserade förhållanden (Betongvägg/bjälklag) enligt EN : 1999 tabell 3/4/5 'standardkonstruktioner'. Det uppnådda resultatet gäller då för liknande byggnadskonstruktioner med en brandklass och/eller tjocklek och/eller densitet som är lika med eller större än den bärande konstruktionen som användes under provet. Exempel på stödjande konstruktioner betongvägg tjocklek 100mm med densitet 550 kg/m³ motsvarande brandmotstånd 120' betonggolv 110mm + densitet 2200 kg/m³ + brandmotstånd 120' flexibel vägg - gipsvägg med metallreglar 100mm motsvarande brandmotstånd 90' massiv tegel och håltegel, armerad betong, lättbetong motsvarande brandmotstånd 120' betongelement, förspänd betong motsvarande brandmotstånd 120' metallreglar + gipsskivor eller brandskivor motsvarande brandmotstånd 90' 1. Installation i betongvägg/golv s.9 2. Installation i flexibel vägg s.9 8
9 CU-LT 1. Installation i betongvägg/golv Spjället har testats in en betongvägg 100mm och i betonggolv of 110mm and 150mm. (See DOP p.2) Bn = Bredd 2. Installation i flexibel vägg - gipsvägg med metallreglar Spjället har testats i gipsvägg med metallreglar med ett minsta brandmotstånd av 90' och 100mm tjocklek. (Se DOP s.2) Bn =Bredd 9
10 Kopplingsscheman MFUSP MMAG BLF(T) C DCU NF NO C FCU NF NO ME DCU C NF 5 6 NO 7 C 8 FCU NF NO 9 10 ME - + C FCU DCU <5 <80 NF NO C NF NO S1 S2 S3 S4 S5 S6 24/48 VDC 24/48 VDC FCB DCB NO 16 NF 15 C 14 NO 13 NF C AC24V DC24V AC230V Strömförsörjning MFUS n.a. n.a. n.a. Strömförsörjning motor/ magnet MMAG Återställning motor (ME): 24/48 VDC (automatisk brytare) Magnet: 24/48 VDC (automatic switch tension in print FDCU / entrance capacity: 25 mf) Effektförbrukning Återställning motor (ME): 24VDC : P max = 10W 48VDC : P max = 15W Magnet: VM: P = 1,9 W max VD: P = 3,5W max Strömförsörjning motor BLF(T) BLF(T)24: 24VAC / 24VDC BLF(T)230: 230VAC BLF(T)24: Öppning: 5W Drift: 2,5W BLF(T)230: Öppning: 6W Drift: 3W Hjälpbrytare Standard: 1mA...1A, DC 5V...AC 48V Standard: 1mA...500mA, DC 5V...AC 48V Standard: 1mA...3A, DC 5V...AC 250V SN2: 1mA...3A, DC 5V...AC 250V Gångtid motor: n.a. fjäder: 1s motor: < 30 s fjäder: 1s motor: s fjäder: 20s Ljudnivå n.a. motor: max 66 DB (A) motor: max 45 db (A) fjäder: ca. 62 db (A) Skyddsklass IP 42 IP 42 IP 54 10
11 Tillbehör (Ej NF) KITS MFUSP Driftmekanism MFUSP med temperatursäkring 72 C KITS FUS 72 MFUS(P) Smältsäkring 72 C för MFUS(P) KITS FDCU MFUS(P) Hjälpbrytare FCU och DCU för MFUS(P) KITS MMAG Uppgraderbar mekanism MMAG med smältsäkring 72 C KITS FUS 72 MMAG Smältsäkring 72 C för MMAG KITS VD MMAG FDCU KITS VM MMAG FDCU Magnet VD24/48, VM24/48 med FDCU för MMAG KITS ME MMAG Återställning motor ME24/48 för MMAG KITS FDCU MMAG Hjälpbrytare FDCU for MMAG KITS FDCB MMAG Hjälpbrytare FDCB för MMAG 11
12 KITS BLF 24 KITS BLF 230 KITS BLF 24-ST Ställdon Belimo BLF 24V/230V eller BLF 24V med kontakt (ST), utan temperatursäkring (T) KITS BLFT 24 KITS BLFT 230 KITS BLFT 24-ST Ställdon Belimo BLF 24V/230V eller BLF 24V med kontakt (ST) och temperatursäkring (T) KITS SN2 BLF Hjälpbrytare FCB och DCB för BLF ställdon KITS BAE 72 Temperatursäkring 72 C (T) för Belimo BLFT 24V KITS CULT-IFW Montagekit för gipsvägg Godkännanden och testrapporter. Alla våra spjäll testas av officiella testinstitut. Rapporter från dessa tester ligger till grund för godkännanden av våra spjäll. Europe : Klassificering enligt 15650:2010 (godkännande BC ) France : NF-godkännande : NF 05/19 Sweden : Sitac -godkännande : SC och SC Seco : Alla våra spjäll testas granskas regelbundet av en extern "tredje part" enligt den europeiska FPC föreskrifter (Factory Production Control) ISO : Certifikat: ISO 9001 Underhåll - Inget speciellt underhåll krävs. - Planera in minst två funktionskontroller varje år. - Avlägsna damm och andra partiklar före start. - Följ underhållsreglerna enligt NF S och EN13306 Förkortningar 12 VAC= Växelström VDC= Likström E.ALIM = Magnet spänning E.TELE = Motor spänning V= Volt W= Watt Auto = Automatisk Télé = Fjärrstyrd P nom = Nominell kapacitet P max = Maximal kapacitet S.L. = Fri luftpassage v e = Spjället monteras i väggen h o = Spjället monteras i golv/tak i o =Valfri sida mot brand Pa= Pascal E= Integritet I= Termisk isolering S= Rökläckage
13 Tekniska data Driftmekanism CU-LT MFUSP CU-LT MMAG CU-LT BLF(T) Beskrivning Automatiskt brandspjäll Automatiskt och fjärrstyrt spjäll Motoriserat fjärrstyrt spjäll med fjäderåtergångsmotor. Certifikat Klassificering Se DOP p.2 Hållbarhetsprov Efter 150 cykler ligger angivna värden fortfarande inom angivna gränser. Efter 150 (auto)/300 (fjärrstyrt) cykler ligger angivna värden fortfarande inom angivna gränser. Efter cykler ligger angivna värden fortfarande inom angivna gränser. Säkerhetsläge Stängt Stängt Stängt Funktion Automatisk via smältsäkring som löser ut när temperaturen överstiger 72 C Automatisk via smältsäkring som löser ut när temperaturen överstiger 72 C Fjärrstyrd: Via en elektrisk impuls (VD) eller genom att bryta (VM) strömförsörjning till magneten. Återställning Manuell Manuell Fjärrstyrd (tillbehör ME) Aktivering Spjället kan öppnas manuellt Spjället kan öppnas manuellt Automatisk: Via temperatursäkring som löser ut när temperaturen överstiger 72 C. Fjärrstyrd: Genom att bryta strömförsörjning till magneten. Manuell Fjärrstyrd Funktion Självverkande Självverkande Självverkande Monteringsläge Valfri Valfri Valfri Luftströmsriktning Valfri Valfri Valfri Brandriktning Valfri Valfri Valfri Drifttemperatur * Max 50 C Max 50 C Max 50 C Spjället kan öppnas manuellt Användning * För invändigt bruk För invändigt bruk För invändigt bruk Nominell spänning n.a. VEM : 24/48 VDC ME : 24/48 VDC Lägesindikering Mekanisk med visare Tillbehör: FDCU Mekanisk med visare Tillbehör: FDCU och/eller FDCB BLF(T)24: AC24V, 50/60 Hz / DC24V BLF(T)230: AC230V, 50/60 Hz Mekanisk med visare standard: FDCU tillbehör: SN2 Skyddsklass IP42 IP42 IP54 Underhåll Underhållsfri Underhållsfri Underhållsfri * Not a part of the essential certified characteristics of the NF-label The NF-label guarantees: - The conformity with the standard NF S Parts 1 & 5: Systèmes de Sécurité Incendie Dispositifs Actionnés de Sécurité - The conformity with the national decree of March 22, 2004, changed on 14th of March 2011 for the classification of fire resistance - The values of the characteristics mentioned in this document Organisme Certificateur: AFNOR Certification 11 Rue Francis de Pressensé F93571 La Plaine Saint-Denis Cedex Website: and Phone: +33 (0) Fax: +33 (0) certification@afnor.org 13
14 Vikter Vikter CU-LT + MFUSP [kg] H\B [mm] ,7 4,0 4,4 4,8 5,2 5,5 5,9 6,3 6,6 7,0 7,4 7,8 8, ,1 4,6 5,0 5,4 5,9 6,3 6,7 7,1 7,6 8,0 8,4 8,9 9, ,6 5,1 5,6 6,1 6,6 7,1 7,5 8,0 8,5 9,0 9,5 10,0 10, ,1 5,7 6,2 6,7 7,3 7,8 8,4 8,9 9,4 10,0 10,5 11,1 11, ,6 6,2 6,8 7,4 8,0 8,6 9,2 9,8 10,4 11,0 11,6 12,1 12, ,1 6,7 7,4 8,0 8,7 9,3 10,0 10,6 11,3 11,9 12,6 13,2 13, ,6 7,3 8,0 8,7 9,4 10,1 10,8 11,5 12,2 12,9 13,6 14,3 15, ,1 7,8 8,6 9,3 10,1 10,9 11,6 12,4 13,1 13,9 14,7 15,4 16, ,5 8,4 9,2 10,0 10,8 11,6 12,4 13,3 14,1 14,9 15,7 16,5 17, ,0 8,9 9,8 10,6 11,5 12,4 13,3 14,1 15,0 15,9 16,8 17,6 18, ,5 9,4 10,4 11,3 12,2 13,1 14,1 15,0 15,9 16,9 17,8 18,7 19,7 Weight CU-LT + MMAG (automatic) [kg] H\B [mm] ,9 4,3 4,7 5,0 5,4 5,8 6,1 6,5 6,9 7,3 7,6 8,0 8, ,4 4,8 5,3 5,7 6,1 6,5 7,0 7,4 7,8 8,3 8,7 9,1 9, ,9 5,4 5,8 6,3 6,8 7,3 7,8 8,3 8,8 9,2 9,7 10,2 10, ,4 5,9 6,4 7,0 7,5 8,1 8,6 9,1 9,7 10,2 10,8 11,3 11, ,8 6,4 7,0 7,6 8,2 8,8 9,4 10,0 10,6 11,2 11,8 12,4 13, ,3 7,0 7,6 8,3 8,9 9,6 10,2 10,9 11,5 12,2 12,8 13,5 14, ,8 7,5 8,2 8,9 9,6 10,3 11,1 11,8 12,5 13,2 13,9 14,6 15, ,3 8,1 8,8 9,6 10,3 11,1 11,9 12,6 13,4 14,2 14,9 15,7 16, ,8 8,6 9,4 10,2 11,1 11,9 12,7 13,5 14,3 15,1 16,0 16,8 17, ,3 9,1 10,0 10,9 11,8 12,6 13,5 14,4 15,3 16,1 17,0 17,9 18, ,8 9,7 10,6 11,5 12,5 13,4 14,3 15,3 16,2 17,1 18,0 19,0 19,9 Vikter CU-LT + BLF(T) [kg] H\B [mm] ,0 5,4 5,8 6,1 6,5 6,9 7,2 7,6 8,0 8,4 8,7 9,1 9, ,5 5,9 6,4 6,8 7,2 7,6 8,1 8,5 8,9 9,4 9,8 10,2 10, ,0 6,5 6,9 7,4 7,9 8,4 8,9 9,4 9,9 10,3 10,8 11,3 11, ,5 7,0 7,5 8,1 8,6 9,2 9,7 10,2 10,8 11,3 11,9 12,4 12, ,9 7,5 8,1 8,7 9,3 9,9 10,5 11,1 11,7 12,3 12,9 13,5 14, ,4 8,1 8,7 9,4 10,0 10,7 11,3 12,0 12,6 13,3 13,9 14,6 15, ,9 8,6 9,3 10,0 10,7 11,4 12,2 12,9 13,6 14,3 15,0 15,7 16, ,4 9,2 9,9 10,7 11,4 12,2 13,0 13,7 14,5 15,3 16,0 16,8 17, ,9 9,7 10,5 11,3 12,2 13,0 13,8 14,6 15,4 16,2 17,1 17,9 18, ,4 10,2 11,1 12,0 12,9 13,7 14,6 15,5 16,4 17,2 18,1 19,0 19, ,9 10,8 11,7 12,6 13,6 14,5 15,4 16,4 17,3 18,2 19,1 20,1 21,0
15 v [m/s] H n [mm] p[pa] B n [mm] H n [mm] v[m/s] L WA [db(a)] B n [mm] Exempel s
16 Tryckfallskoefficient cu-lt ζ [-] H\B [mm] ,69 1,65 1,62 1,60 1,59 1,58 1,57 1,56 1,55 1,55 1,54 1,54 1, ,98 0,93 0,89 0,87 0,85 0,83 0,82 0,81 0,80 0,80 0,79 0,79 0, ,69 0,63 0,60 0,57 0,55 0,54 0,52 0,51 0,51 0,50 0,49 0,49 0, ,54 0,48 0,44 0,42 0,40 0,39 0,37 0,37 0,36 0,35 0,35 0,34 0, ,45 0,39 0,35 0,33 0,31 0,30 0,29 0,28 0,27 0,26 0,26 0,26 0, ,39 0,33 0,30 0,27 0,25 0,24 0,23 0,22 0,22 0,21 0,21 0,20 0, ,34 0,29 0,26 0,23 0,22 0,20 0,19 0,18 0,18 0,17 0,17 0,16 0, ,31 0,26 0,23 0,20 0,19 0,17 0,16 0,16 0,15 0,15 0,14 0,14 0, ,29 0,24 0,20 0,18 0,17 0,15 0,14 0,14 0,13 0,13 0,12 0,12 0, ,27 0,22 0,19 0,16 0,15 0,14 0,13 0,12 0,12 0,11 0,11 0,10 0, ,25 0,20 0,17 0,15 0,14 0,12 0,12 0,11 0,10 0,10 0,10 0,09 0,09 p = v² x 0,6 x ζ q v = A q = Luftflöde i kanalen [m³/h] p = Statiskt tryckfall [Pa] ζ = Tryckfallskoofficient zeta [-] A = Insidan av kanalen [m²] v = Lufthastighet i kanalen [m/s] L WA = A-vägd ljudnivå H n/ B n = Nominell höjd/bredd på spjället Exempel: Data: Hn = 350mm Bn = 400mm v = 5 m/s Krav: p = ca. 3,9 Pa cfr. selection graph CU-LT L WA = ca. 36 db(a) Beräkning: p = (5m/s)² x 0,6 x 0,25 = 3,75Pa } 16
17 Exempel på en tryckfallsberäkning p med lufthastighet v = 4m/s p[pa] ,22 15,84 15,55 15,36 15,26 15,17 15,07 14,98 14,88 14,88 14,78 14,78 14, ,41 8,93 8,54 8,35 8,16 7,97 7,87 7,78 7,68 7,68 7,58 7,58 7, ,62 6,05 5,76 5,47 5,28 5,18 4,99 4,90 4,90 4,80 4,70 4,70 4, ,18 4,61 4,22 4,03 3,84 3,74 3,55 3,55 3,46 3,36 3,36 3,26 3, ,32 3,74 3,36 3,17 2,98 2,88 2,78 2,69 2,59 2,50 2,50 2,50 2, ,74 3,17 2,88 2,59 2,40 2,30 2,21 2,11 2,11 2,02 2,02 1,92 1, ,26 2,78 2,50 2,21 2,11 1,92 1,82 1,73 1,73 1,63 1,63 1,54 1, ,98 2,50 2,21 1,92 1,82 1,63 1,54 1,54 1,44 1,44 1,34 1,34 1, ,78 2,30 1,92 1,73 1,63 1,44 1,34 1,34 1,25 1,25 1,15 1,15 1, ,59 2,11 1,82 1,54 1,44 1,34 1,25 1,15 1,15 1,06 1,06 0,96 0, ,40 1,92 1,63 1,44 1,34 1,15 1,15 1,06 0,96 0,96 0,96 0,86 0,86 Exempel på en tryckfallsberäkning p med lufthastighet v = 7m/s p[pa] ,69 48,51 47,63 47,04 46,75 46,45 46,16 45,86 45,57 45,57 45,28 45,28 45, ,81 27,34 26,17 25,58 24,99 24,40 24,11 23,81 23,52 23,52 23,23 23,23 22, ,29 18,52 17,64 16,76 16,17 15,88 15,29 14,99 14,99 14,70 14,41 14,41 14, ,88 14,11 12,94 12,35 11,76 11,47 10,88 10,88 10,58 10,29 10,29 10,00 10, ,23 11,47 10,29 9,70 9,11 8,82 8,53 8,23 7,94 7,64 7,64 7,64 7, ,47 9,70 8,82 7,94 7,35 7,06 6,76 6,47 6,47 6,17 6,17 5,88 5, ,00 8,53 7,64 6,76 6,47 5,88 5,59 5,29 5,29 5,00 5,00 4,70 4, ,11 7,64 6,76 5,88 5,59 5,00 4,70 4,70 4,41 4,41 4,12 4,12 3, ,53 7,06 5,88 5,29 5,00 4,41 4,12 4,12 3,82 3,82 3,53 3,53 3, ,94 6,47 5,59 4,70 4,41 4,12 3,82 3,53 3,53 3,23 3,23 2,94 2, ,35 5,88 5,00 4,41 4,12 3,53 3,53 3,23 2,94 2,94 2,94 2,65 2,65 17
18 Urvalsdata CU-LT A-vägd ljudnivå L WA of 45dB(A) i kanalen Sn = Fri luftpassage Q = Luftflöde p = Tryckfall H/B [mm] ,0099 0,0127 0,0154 0,0182 0,0209 0,0237 0,0264 0,0292 0,0319 0,0347 0,0374 0,0402 0,0429 Sn [m²] ,29 55,15 55,72 56,13 56,43 56,67 56,85 57,00 57,13 57,24 57,33 57,41 57,48 Sn [%] Q [m³/h] p [Pa] 0,0189 0,0242 0,0294 0,0347 0,0399 0,0452 0,0504 0,0557 0,0609 0,0662 0,0714 0,0767 0,0819 Sn [m²] ,65 68,73 69,44 69,95 70,33 70,62 70,85 71,04 71,20 71,33 71,45 71,54 71,63 Sn [%] Q [m³/h] p [Pa] 0,0279 0,0357 0,0434 0,0512 0,0589 0,0667 0,0744 0,0822 0,0899 0,0977 0,1054 0,1132 0,1209 Sn [m²] ,13 75,31 76,09 76,65 77,06 77,38 77,63 77,84 78,01 78,16 78,29 78,39 78,49 Sn [%] Q [m³/h] p [Pa] 0,0369 0,0472 0,0574 0,0677 0,0779 0,0882 0,0984 0,1087 0,1189 0,1292 0,1394 0,1497 0,1599 Sn [m²] ,95 79,20 80,02 80,60 81,03 81,37 81,64 81,85 82,04 82,19 82,32 82,44 82,53 Sn [%] Q [m³/h] p [Pa] 0,0459 0,0587 0,0714 0,0842 0,0969 0,1097 0,1224 0,1352 0,1479 0,1607 0,1734 0,1862 0,1989 Sn [m²] ,48 81,76 82,60 83,20 83,65 84,00 84,28 84,50 84,69 84,85 84,99 85,10 85,21 Sn [%] Q [m³/h] p [Pa] 0,0549 0,0702 0,0854 0,1007 0,1159 0,1312 0,1464 0,1617 0,1769 0,1922 0,2074 0,2227 0,2379 Sn [m²] ,26 83,58 84,44 85,05 85,51 85,87 86,15 86,38 86,57 86,74 86,87 86,99 87,10 Sn [%] Q [m³/h] p [Pa] 0,0639 0,0817 0,0994 0,1172 0,1349 0,1527 0,1704 0,1882 0,2059 0,2237 0,2414 0,2592 0,2769 Sn [m²] ,60 84,93 85,81 86,43 86,90 87,26 87,55 87,78 87,98 88,14 88,28 88,41 88,51 Sn [%] Q [m³/h] p [Pa] 0,0729 0,0932 0,1134 0,1337 0,1539 0,1742 0,1944 0,2147 0,2349 0,2552 0,2754 0,2957 0,3159 Sn [m²] ,63 85,98 86,87 87,50 87,98 88,34 88,63 88,87 89,07 89,23 89,38 89,50 89,61 Sn [%] Q [m³/h] p [Pa] 0,0819 0,1047 0,1274 0,1502 0,1729 0,1957 0,2184 0,2412 0,2639 0,2867 0,3094 0,3322 0,3549 Sn [m²] ,46 86,82 87,72 88,36 88,83 89,20 89,49 89,73 89,93 90,10 90,25 90,37 90,48 Sn [%] Q [m³/h] p [Pa] 0,0909 0,1162 0,1414 0,1667 0,1919 0,2172 0,2424 0,2677 0,2929 0,3182 0,3434 0,3687 0,3939 Sn [m²] ,13 87,50 88,41 89,05 89,53 89,90 90,20 90,44 90,64 90,81 90,96 91,08 91,19 Sn [%] Q [m³/h] p [Pa] 0,0999 0,1277 0,1554 0,1832 0,2109 0,2387 0,2664 0,2942 0,3219 0,3497 0,3774 0,4052 0,4329 Sn [m²] ,69 88,07 88,99 89,63 90,11 90,49 90,79 91,03 91,23 91,40 91,55 91,68 91,79 Sn [%] Q [m³/h] p [Pa] Varje luftflöde som är mindre än ovan nämnda maxvärde, når den A-vägda ljudnivån 45db(A) för respektive dimension. 18
19 A-vägd ljudnivå L WA of 40dB(A) i kanalen H/B [mm] ,0099 0,0127 0,0154 0,0182 0,0209 0,0237 0,0264 0,0292 0,0319 0,0347 0,0374 0,0402 0,0429 Sn [m²] ,29 55,15 55,72 56,13 56,43 56,67 56,85 57,00 57,13 57,24 57,33 57,41 57,48 Sn [%] Q [m³/h] p [Pa] 0,0189 0,0242 0,0294 0,0347 0,0399 0,0452 0,0504 0,0557 0,0609 0,0662 0,0714 0,0767 0,0819 Sn [m²] ,65 68,73 69,44 69,95 70,33 70,62 70,85 71,04 71,20 71,33 71,45 71,54 71,63 Sn [%] Q [m³/h] p [Pa] 0,0279 0,0357 0,0434 0,0512 0,0589 0,0667 0,0744 0,0822 0,0899 0,0977 0,1054 0,1132 0,1209 Sn [m²] ,13 75,31 76,09 76,65 77,06 77,38 77,63 77,84 78,01 78,16 78,29 78,39 78,49 Sn [%] Q [m³/h] p [Pa] 0,0369 0,0472 0,0574 0,0677 0,0779 0,0882 0,0984 0,1087 0,1189 0,1292 0,1394 0,1497 0,1599 Sn [m²] ,95 79,20 80,02 80,60 81,03 81,37 81,64 81,85 82,04 82,19 82,32 82,44 82,53 Sn [%] Q [m³/h] p [Pa] 0,0459 0,0587 0,0714 0,0842 0,0969 0,1097 0,1224 0,1352 0,1479 0,1607 0,1734 0,1862 0,1989 Sn [m²] ,97 98,51 99,53 100,25 100,79 101,21 101,55 101,82 102,05 102,24 102,40 102,54 102,67 Sn [%] Q [m³/h] p [Pa] 0,0549 0,0702 0,0854 0,1007 0,1159 0,1312 0,1464 0,1617 0,1769 0,1922 0,2074 0,2227 0,2379 Sn [m²] ,26 83,58 84,44 85,05 85,51 85,87 86,15 86,38 86,57 86,74 86,87 86,99 87,10 Sn [%] Q [m³/h] p [Pa] 0,0639 0,0817 0,0994 0,1172 0,1349 0,1527 0,1704 0,1882 0,2059 0,2237 0,2414 0,2592 0,2769 Sn [m²] ,60 84,93 85,81 86,43 86,90 87,26 87,55 87,78 87,98 88,14 88,28 88,41 88,51 Sn [%] Q [m³/h] p [Pa] 0,0729 0,0932 0,1134 0,1337 0,1539 0,1742 0,1944 0,2147 0,2349 0,2552 0,2754 0,2957 0,3159 Sn [m²] ,63 85,98 86,87 87,50 87,98 88,34 88,63 88,87 89,07 89,23 89,38 89,50 89,61 Sn [%] Q [m³/h] p [Pa] 0,0819 0,1047 0,1274 0,1502 0,1729 0,1957 0,2184 0,2412 0,2639 0,2867 0,3094 0,3322 0,3549 Sn [m²] ,46 86,82 87,72 88,36 88,83 89,20 89,49 89,73 89,93 90,10 90,25 90,37 90,48 Sn [%] Q [m³/h] p [Pa] 0,0909 0,1162 0,1414 0,1667 0,1919 0,2172 0,2424 0,2677 0,2929 0,3182 0,3434 0,3687 0,3939 Sn [m²] ,13 87,50 88,41 89,05 89,53 89,90 90,20 90,44 90,64 90,81 90,96 91,08 91,19 Sn [%] Q [m³/h] p [Pa] 0,0999 0,1277 0,1554 0,1832 0,2109 0,2387 0,2664 0,2942 0,3219 0,3497 0,3774 0,4052 0,4329 Sn [m²] ,69 88,07 88,99 89,63 90,11 90,49 90,79 91,03 91,23 91,40 91,55 91,68 91,79 Sn [%] Q [m³/h] p [Pa] Varje luftflöde som är mindre än ovan nämnda maxvärde, når den A-vägda ljudnivån 40db(A) för respektive dimension. 19
20 A-vägd ljudnivå L WA of 35dB(A) i kanalen H/B [mm] ,0099 0,0127 0,0154 0,0182 0,0209 0,0237 0,0264 0,0292 0,0319 0,0347 0,0374 0,0402 0,0429 Sn [m²] ,29 55,15 55,72 56,13 56,43 56,67 56,85 57,00 57,13 57,24 57,33 57,41 57,48 Sn [%] Q [m³/h] p [Pa] 0,0189 0,0242 0,0294 0,0347 0,0399 0,0452 0,0504 0,0557 0,0609 0,0662 0,0714 0,0767 0,0819 Sn [m²] ,65 68,73 69,44 69,95 70,33 70,62 70,85 71,04 71,20 71,33 71,45 71,54 71,63 Sn [%] Q [m³/h] p [Pa] 0,0279 0,0357 0,0434 0,0512 0,0589 0,0667 0,0744 0,0822 0,0899 0,0977 0,1054 0,1132 0,1209 Sn [m²] ,13 75,31 76,09 76,65 77,06 77,38 77,63 77,84 78,01 78,16 78,29 78,39 78,49 Sn [%] Q [m³/h] p [Pa] 0,0369 0,0472 0,0574 0,0677 0,0779 0,0882 0,0984 0,1087 0,1189 0,1292 0,1394 0,1497 0,1599 Sn [m²] ,95 79,20 80,02 80,60 81,03 81,37 81,64 81,85 82,04 82,19 82,32 82,44 82,53 Sn [%] Q [m³/h] p [Pa] 0,0459 0,0587 0,0714 0,0842 0,0969 0,1097 0,1224 0,1352 0,1479 0,1607 0,1734 0,1862 0,1989 Sn [m²] ,48 81,76 82,60 83,20 83,65 84,00 84,28 84,50 84,69 84,85 84,99 85,10 85,21 Sn [%] Q [m³/h] p [Pa] 0,0549 0,0702 0,0854 0,1007 0,1159 0,1312 0,1464 0,1617 0,1769 0,1922 0,2074 0,2227 0,2379 Sn [m²] ,26 83,58 84,44 85,05 85,51 85,87 86,15 86,38 86,57 86,74 86,87 86,99 87,10 Sn [%] Q [m³/h] p [Pa] 0,0639 0,0817 0,0994 0,1172 0,1349 0,1527 0,1704 0,1882 0,2059 0,2237 0,2414 0,2592 0,2769 Sn [m²] ,60 84,93 85,81 86,43 86,90 87,26 87,55 87,78 87,98 88,14 88,28 88,41 88,51 Sn [%] Q [m³/h] p [Pa] 0,0729 0,0932 0,1134 0,1337 0,1539 0,1742 0,1944 0,2147 0,2349 0,2552 0,2754 0,2957 0,3159 Sn [m²] ,63 85,98 86,87 87,50 87,98 88,34 88,63 88,87 89,07 89,23 89,38 89,50 89,61 Sn [%] Q [m³/h] p [Pa] 0,0819 0,1047 0,1274 0,1502 0,1729 0,1957 0,2184 0,2412 0,2639 0,2867 0,3094 0,3322 0,3549 Sn [m²] ,46 86,82 87,72 88,36 88,83 89,20 89,49 89,73 89,93 90,10 90,25 90,37 90,48 Sn [%] Q [m³/h] p [Pa] 0,0909 0,1162 0,1414 0,1667 0,1919 0,2172 0,2424 0,2677 0,2929 0,3182 0,3434 0,3687 0,3939 Sn [m²] ,13 87,50 88,41 89,05 89,53 89,90 90,20 90,44 90,64 90,81 90,96 91,08 91,19 Sn [%] Q [m³/h] p [Pa] 0,0999 0,1277 0,1554 0,1832 0,2109 0,2387 0,2664 0,2942 0,3219 0,3497 0,3774 0,4052 0,4329 Sn [m²] ,69 88,07 88,99 89,63 90,11 90,49 90,79 91,03 91,23 91,40 91,55 91,68 91,79 Sn [%] Q [m³/h] p [Pa] Varje luftflöde som är mindre än ovan nämnda maxvärde, når den A-vägda ljudnivån 35db(A) för respektive dimension. 20
21 A-vägd ljudnivå L WA of 30dB(A) i kanalen H/B [mm] ,0099 0,0127 0,0154 0,0182 0,0209 0,0237 0,0264 0,0292 0,0319 0,0347 0,0374 0,0402 0,0429 Sn [m²] ,29 55,15 55,72 56,13 56,43 56,67 56,85 57,00 57,13 57,24 57,33 57,41 57,48 Sn [%] Q [m³/h] p [Pa] 0,0189 0,0242 0,0294 0,0347 0,0399 0,0452 0,0504 0,0557 0,0609 0,0662 0,0714 0,0767 0,0819 Sn [m²] ,65 68,73 69,44 69,95 70,33 70,62 70,85 71,04 71,20 71,33 71,45 71,54 71,63 Sn [%] Q [m³/h] p [Pa] 0,0279 0,0357 0,0434 0,0512 0,0589 0,0667 0,0744 0,0822 0,0899 0,0977 0,1054 0,1132 0,1209 Sn [m²] ,13 75,31 76,09 76,65 77,06 77,38 77,63 77,84 78,01 78,16 78,29 78,39 78,49 Sn [%] Q [m³/h] p [Pa] 0,0369 0,0472 0,0574 0,0677 0,0779 0,0882 0,0984 0,1087 0,1189 0,1292 0,1394 0,1497 0,1599 Sn [m²] ,95 79,20 80,02 80,60 81,03 81,37 81,64 81,85 82,04 82,19 82,32 82,44 82,53 Sn [%] Q [m³/h] p [Pa] 0,0459 0,0587 0,0714 0,0842 0,0969 0,1097 0,1224 0,1352 0,1479 0,1607 0,1734 0,1862 0,1989 Sn [m²] ,48 81,76 82,60 83,20 83,65 84,00 84,28 84,50 84,69 84,85 84,99 85,10 85,21 Sn [%] Q [m³/h] p [Pa] 0,0549 0,0702 0,0854 0,1007 0,1159 0,1312 0,1464 0,1617 0,1769 0,1922 0,2074 0,2227 0,2379 Sn [m²] ,26 83,58 84,44 85,05 85,51 85,87 86,15 86,38 86,57 86,74 86,87 86,99 87,10 Sn [%] Q [m³/h] p [Pa] 0,0639 0,0817 0,0994 0,1172 0,1349 0,1527 0,1704 0,1882 0,2059 0,2237 0,2414 0,2592 0,2769 Sn [m²] ,60 84,93 85,81 86,43 86,90 87,26 87,55 87,78 87,98 88,14 88,28 88,41 88,51 Sn [%] Q [m³/h] p [Pa] 0,0729 0,0932 0,1134 0,1337 0,1539 0,1742 0,1944 0,2147 0,2349 0,2552 0,2754 0,2957 0,3159 Sn [m²] ,63 85,98 86,87 87,50 87,98 88,34 88,63 88,87 89,07 89,23 89,38 89,50 89,61 Sn [%] Q [m³/h] p [Pa] 0,0819 0,1047 0,1274 0,1502 0,1729 0,1957 0,2184 0,2412 0,2639 0,2867 0,3094 0,3322 0,3549 Sn [m²] ,46 86,82 87,72 88,36 88,83 89,20 89,49 89,73 89,93 90,10 90,25 90,37 90,48 Sn [%] Q [m³/h] p [Pa] 0,0909 0,1162 0,1414 0,1667 0,1919 0,2172 0,2424 0,2677 0,2929 0,3182 0,3434 0,3687 0,3939 Sn [m²] ,13 87,50 88,41 89,05 89,53 89,90 90,20 90,44 90,64 90,81 90,96 91,08 91,19 Sn [%] Q [m³/h] p [Pa] 0,0999 0,1277 0,1554 0,1832 0,2109 0,2387 0,2664 0,2942 0,3219 0,3497 0,3774 0,4052 0,4329 Sn [m²] ,69 88,07 88,99 89,63 90,11 90,49 90,79 91,03 91,23 91,40 91,55 91,68 91,79 Sn [%] Q [m³/h] p [Pa] Varje luftflöde som är mindre än ovan nämnda maxvärde, når den A-vägda ljudnivån 30db(A) för respektive dimension. 21
22 A-vägd ljudnivå L WA of 25dB(A) i kanalen H/B [mm] ,0099 0,0127 0,0154 0,0182 0,0209 0,0237 0,0264 0,0292 0,0319 0,0347 0,0374 0,0402 0,0429 Sn [m²] ,29 55,15 55,72 56,13 56,43 56,67 56,85 57,00 57,13 57,24 57,33 57,41 57,48 Sn [%] Q [m³/h] p [Pa] 0,0189 0,0242 0,0294 0,0347 0,0399 0,0452 0,0504 0,0557 0,0609 0,0662 0,0714 0,0767 0,0819 Sn [m²] ,65 68,73 69,44 69,95 70,33 70,62 70,85 71,04 71,20 71,33 71,45 71,54 71,63 Sn [%] Q [m³/h] p [Pa] 0,0279 0,0357 0,0434 0,0512 0,0589 0,0667 0,0744 0,0822 0,0899 0,0977 0,1054 0,1132 0,1209 Sn [m²] ,13 75,31 76,09 76,65 77,06 77,38 77,63 77,84 78,01 78,16 78,29 78,39 78,49 Sn [%] Q [m³/h] p [Pa] 0,0369 0,0472 0,0574 0,0677 0,0779 0,0882 0,0984 0,1087 0,1189 0,1292 0,1394 0,1497 0,1599 Sn [m²] ,95 79,20 80,02 80,60 81,03 81,37 81,64 81,85 82,04 82,19 82,32 82,44 82,53 Sn [%] Q [m³/h] p [Pa] 0,0459 0,0587 0,0714 0,0842 0,0969 0,1097 0,1224 0,1352 0,1479 0,1607 0,1734 0,1862 0,1989 Sn [m²] ,48 81,76 82,60 83,20 83,65 84,00 84,28 84,50 84,69 84,85 84,99 85,10 85,21 Sn [%] Q [m³/h] p [Pa] 0,0549 0,0702 0,0854 0,1007 0,1159 0,1312 0,1464 0,1617 0,1769 0,1922 0,2074 0,2227 0,2379 Sn [m²] ,26 83,58 84,44 85,05 85,51 85,87 86,15 86,38 86,57 86,74 86,87 86,99 87,10 Sn [%] Q [m³/h] p [Pa] 0,0639 0,0817 0,0994 0,1172 0,1349 0,1527 0,1704 0,1882 0,2059 0,2237 0,2414 0,2592 0,2769 Sn [m²] ,60 84,93 85,81 86,43 86,90 87,26 87,55 87,78 87,98 88,14 88,28 88,41 88,51 Sn [%] Q [m³/h] p [Pa] 0,0729 0,0932 0,1134 0,1337 0,1539 0,1742 0,1944 0,2147 0,2349 0,2552 0,2754 0,2957 0,3159 Sn [m²] ,63 85,98 86,87 87,50 87,98 88,34 88,63 88,87 89,07 89,23 89,38 89,50 89,61 Sn [%] Q [m³/h] p [Pa] 0,0819 0,1047 0,1274 0,1502 0,1729 0,1957 0,2184 0,2412 0,2639 0,2867 0,3094 0,3322 0,3549 Sn [m²] ,46 86,82 87,72 88,36 88,83 89,20 89,49 89,73 89,93 90,10 90,25 90,37 90,48 Sn [%] Q [m³/h] p [Pa] 0,0909 0,1162 0,1414 0,1667 0,1919 0,2172 0,2424 0,2677 0,2929 0,3182 0,3434 0,3687 0,3939 Sn [m²] ,13 87,50 88,41 89,05 89,53 89,90 90,20 90,44 90,64 90,81 90,96 91,08 91,19 Sn [%] Q [m³/h] p [Pa] 0,0999 0,1277 0,1554 0,1832 0,2109 0,2387 0,2664 0,2942 0,3219 0,3497 0,3774 0,4052 0,4329 Sn [m²] ,69 88,07 88,99 89,63 90,11 90,49 90,79 91,03 91,23 91,40 91,55 91,68 91,79 Sn [%] Q [m³/h] p [Pa] Varje luftflöde som är mindre än ovan nämnda maxvärde, når den A-vägda ljudnivån 25db(A) för respektive dimension. 22
23 Korrektionsfaktor L För att erhålla ljudnivån för L W oct octavband. L WA = A-vägd ljudnivå L = Korrektionsfaktor L W oct = Ljudnivå per oktavband L W oct = L + L WA [Hz] m/s m/s m/s L WA dras av från grafen s. 17 Om ett spjäll ändras på annat sätt än vad som beskrivs i detta dokument, ansvarar inte RF-Technologies för ev. skador och garantin upphör i sådant fall att gälla. 23
