Lenovo B40/B50 Series

Transkript

1 Machine type: F0AU [B50-30] F0AV [B50-35] F0AW [B40-30] Lenovo B40/B50 Series Användarhandbok Version

2 Viktig säkerhetsinformation Innan du använder användarhandboken är det viktigt att du läser igenom och förstår all säkerhetsinformation som rör produkten. Hänvisa till Säkerhets- och garantiinformation att du, tillsammans med produkten, mottagit den senaste säkerhetsinformationen. Om du läser och förstår säkerhetsinformationen minskar risken för person- och produktskador. Innan du använder användarhandboken är det viktigt att du läser igenom och förstår all säkerhetsinformation som rör produkten. Produktdesign och -specifikationer kan ändras utan tidigare meddelande. Fara: Var medveten om extremt riskfyllda eller potentiellt livsfarliga situationer. Uppmärksamhet: Var medveten om eventuella skador på program, enheter eller data. Obs! Var uppmärksam på den här viktiga informationen. Copyright Lenovo Alla rättigheter förbehålles. MEDDELANDE OM BEGRÄNSADE RÄTTIGHETER: Om data eller programvara levereras enligt ett GSA-kontrakt (General Services Administration) är all användning, reproduktion eller offentliggörande föremål för restriktioner som anges i kontrakt nr GS-35F

3

4 Innehåll Viktig säkerhetsinformation Att använda datorhårdvaran... 1 Datorns framsida...2 Datorns vänstra och högra sida...3 Datorns baksida...4 Montering av datorstativ...6 Datorstativ...7 Grundläggande anslutningsanvisningar...8 Ansluta din dator...9 Viktig information om hur du använder datorn...10 Ansluta till Internet...11 Trådat tangentbord (endast vissa modeller)...12 Att använda Windows Växla mellan de huvudsakliga Windows 8.1-gränssnitten...14 Snabbknappsfältet...14 Stänga av datorn...14 Växla mellan appar...15 Stänga en app...15 Öppna andra program...15 Windows Hjälp och support...15 Pekskärmsinstruktioner Pekskärmskalibrering...18 Instruktioner för användargester för pekskärmen...18 Försiktighetsåtgärder när Pekskärmen används...23 Innehåll i

5 Att använda sig av Lenovo Rescue System OneKey Recovery...26 Installera program och drivrutiner...27 Använda mjukvaran Lenovo Support...30 Felsökning och bekräftelse av konfigurering Felsökning av bildproblem...32 Felsök pekskärm...33 Felsökning av ljudproblem...33 Felsökning av programvaruproblem...34 Felsökningsproblem med optiska enheter och hårddiskar...35 Att tänka på vid felsökning i Windows...36 Windows Hjälp och support...36 BIOS setup utility...36 Utföra dagliga underhållsåtgärder...37 Guide för utbyte av hårdvara Översikt...40 Byta ut hårdvara...42 Bilaga Förklaring...49 Varumärken...50 Energy Star-uttalande...50 Aktivera läget för ErP-efterlevnad...51 Meddelande om emission Meddelande om föreskrift för Mexico ii Innehåll

6 Att använda datorhårdvaran I det här kapitlet ingår följande ämnen: Introduktion till datorns hårdvara Information om datorkopplingar Obs! Beskrivningarna i det här kapitlet kan vara annorlunda än det du ser på din dator, beroende på datormodell och konfiguration. Användarhandbok 1

7 Datorns framsida eller 7 Inbyggd mikrofon Inbyggd kamera Inbyggd mikrofon Närfältskommunikation (NFC) (endast vissa modeller) LED-indikator kamera Inbyggd mikrofon (endast vissa modeller) 3D-kamera Uppmärksamhet: Om din dator är utrustad med en infraröd (IR) fjärrkontroll, ställ inte USB-IR-mottagaren på samma nivå som skärmen. 2 Användarhandbok

8 Datorns vänstra och högra sida USB 3.0-anslutningar (2) Mikrofonanslutning Knapp för optisk enhet Strömbrytare Hörlursanslutning Minneskortsläsare Omkopplare PC-läge/HDMI-in (endast vissa modeller) Användarhandbok 3

9 Datorns baksida Uppmärksamhet: Se till att du inte blockerar några luftventiler på datorn. Blockerade luftventiler kan orsaka värmeproblem. B50-30/B Säkerhetskabelöppning TV-Tuner-anslutning (endast vissa modeller) Ethernetanslutning USB 2.0-anslutningar (3) HDMI-utgång (endast vissa modeller) Luftventiler HDMI-ingång (endast vissa modeller) Strömanslutning 4 Användarhandbok

10 B Säkerhetskabelöppning Strömanslutning USB 2.0-anslutningar (3) HDMI-ingång (endast vissa modeller) TV-Tuner-anslutning (endast vissa modeller) Ethernetanslutning HDMI-utgång (endast vissa modeller) Luftventiler Användarhandbok 5

11 Montering av datorstativ Obs! Det kan vara bra att placera datorn upp och ned på en mjuk plan yta då du gör detta. Lenovo rekommenderar att du använder en filt, handduk eller ett mjukt tyg för att skydda skärmen från repor eller annan skada. 1. Fäll upp stativfästet. 2. Rikta in stativet till monteringshålen i stativfästet, öppna sedan båda gummilocken på stativet. 3. Fäll upp handskruvens ringar, skruva fast stativfoten på stativfästet med handskruvarna. 6 Användarhandbok

12 4. Tryck ner handskruvens ringar och gummilock. Datorstativ 25º 5º Använd stativet för att ställa in skärmen i önskat läge. Den kan roteras 5 grader framåt och 25 grader bakåt. Användarhandbok 7

13 Grundläggande anslutningsanvisningar Obs! Din dator kanske inte har alla anslutningar som beskrivs i den här delen. Mikrofon Hörlurar Anslutning USB-kontakt Ethernetanslutning HDMI-anslutning (valfri) TV-Tuneranslutning (valfri) Beskrivning Använd den här anslutningen för att koppla en mikrofon till din dator när du vill spela in ljud eller om du använder programvara för taligenkänning. Använd den här anslutningen för att koppla hörlurar till din dator när du vill lyssna på musik eller andra ljud utan att störa någon. Använd den här kontakten för att ansluta en enhet som kräver en USB-anslutning. Använd den här anslutningen för att koppla datorn till ett lokalt nätverk av Ethernet-typ. Ansluter till HDMI-anslutningen på din bildskärm eller TV. Ansluter till en extern antenn för att visa program som använder sig av det valfria TV-Tunerkortet. Obs! Om din dator är utrustad med ett trådlöst tangentbord eller mus, följ installationsinstruktionerna för de enheterna. 8 Användarhandbok

14 Ansluta din dator Ansluta nätsladdarna Anslut nätsladden till ett eluttag. Vi rekommenderar att använda ett jordat uttag eller överspänningsskydd. B50-30/B50-35 B40-30 Användarhandbok 9

15 Viktig information om hur du använder datorn Tryck på strömbrytaren på sidan av datorn för att sätta på datorn. Håll datorn ordentligt när du bär den. 10 Användarhandbok

16 Ansluta till Internet För att ansluta till Internet behöver du ha ett avtal med en Internetleverantör (Internet Service Provider, ISP) och erforderlig hårdvara. Utbudet av ISP och hur avtalen ser ut skiljer sig mellan länder. Kontakta lämplig ISP i ditt land för erbjudanden. Din dator är tillverkad med stöd för trådlös (endast vissa modeller) anslutning och anslutning med kabel till nätverk som ansluter din dator till andra enheter. Nätverksanslutning med kabel För nätverksanslutning med kabel, anslut ena änden av en Ethernet-kabel (köps separat) till Ethernetanslutningen på din dator och anslut den andra änden till din nätverksrouter eller ditt bredbandsmodem. För detaljerade instruktioner, konsultera din ISP. Obs! Installationen av bredbandsmodem och router skiljer sig åt mellan leverantörerna. Följ tillverkarens instruktioner. Trådlös nätverksanslutning För anslutning till trådlösa nätverk kan den inbyggda LAN-antennen användas. För att ansluta din dator till trådlöst nätverk: 1. För markören till övre högra eller nedre högra hörnet på skärmen och klicka därefter Inställningar. (Om din dator är försedd med en pekskärm: Svep med fingret från skärmens högra kant, peka därefter på Inställningar.) 2. Klicka eller peka på nätverksikonen, välj sedan namnet på din router. Klicka eller peka på Anslut, följ sedan anvisningarna på skärmen. Testa den trådlösa anslutningen genom att öppna din webbläsare och surfa till valfri webbsida. Användarhandbok 11

17 Trådat tangentbord (endast vissa modeller) LVT När du startat Windows, tryck på tangenten LVT för att starta LVT (Lenovo Vantage Technology)-programmet, Lenovos förinstallerade programvara för Hem-PC. Utöver sina egna funktioner, kan du med hjälp av LVTprogrammet starta annan Windows-kompatibel programvara, speciellt utformad för att köras på denna modell av datorn. Noteringar: Endast vissa modeller har LVT-programmet. LVT-tangenten fungerar inte på de modeller som inte har LVTprogrammet. F2 Din dator har Lenovo Rescue System installerat. Om du vill veta mer om programmet ska du trycka upprepade gånger på F2 när du startar datorn tills Lenovo Rescue System startar. 12 Användarhandbok

18 Att använda Windows 8.1 I det här kapitlet ingår följande ämnen: Växla mellan de huvudsakliga Windows 8.1- gränssnitten Snabbknappsfältet Stänga av datorn Växla mellan appar Stänga en app Öppna andra systemprogram Windows Hjälp och support Uppmärksamhet: Operativsystemet Windows 8.1 tillhandahålls av Microsoft Corporation. Använd det i enlighet med licensvillkor för programvara från Microsoft mellan dig och Microsoft (EULA). Om du har några frågor om operativsystemet ber vi dig kontakta Microsoft direkt. Användarhandbok 13

19 Växla mellan de huvudsakliga Windows 8.1- gränssnitten Windows 8.1 har två huvudsakliga användargränssnitt: Startskärmen och Windows-skrivbordet. Gör något av följande för att växla mellan Startskärmen och Windows-skrivbordet: Välj Windows-skrivbordsbrickan på Startskärmen. Tryck på Windows-tangenten + D. Gör något av följande för att växla från skrivbordet till Startskärmen: Välj Start från snabbknappsfältet. Flytta markören till det nedre vänstra hörnet, välj sedan miniatyrbilden Startskärm när den visas. Tryck på Windows-tangenten. Snabbknappsfältet Snabbknappar ger ett nytt och snabbare sätt att utföra många grundläggande uppgifter. Du visar snabbknappar genom att göra något av följande: För markören till övre högra eller nedre högra hörnet på skärmen. Om din dator är försedd med en pekskärm: Svep med fingret från skärmens högra kant. Tryck på Windows-tangenten + C. Stänga av datorn Stäng av datorn så här: 1. För markören till övre högra eller nedre högra hörnet på skärmen och klicka därefter Inställningar. (om din dator är försedd med en pekskärm: Svep med fingret från skärmens högra kant, peka därefter på Inställningar.) 2. Välj Av/vila Stäng av. 14 Användarhandbok

20 Växla mellan appar Ibland vill man snabbt komma tillbaka till en app man nyss använde, eller snabbt bläddra igenom de senast använda apparna. Så här växlar du mellan appar: Flytta markören till övre vänstra hörnet och klicka för att hämta nästa app. (Om din dator är försedd med en pekskärm: Svep med fingret från skärmens vänstra kant för att hämta nästa app.) Stänga en app Gör något av följande för att stänga en app: Flytta markören till skärmens övre vänstra hörn. När miniatyrbilden visas drar du den till skärmens nedre kant. Flytta markören till skärmens övre kant. När markören blir en hand drar du appsidan till skärmens nedre kant. Om din dator är försedd med en pekskärm: Svep med fingret från skärmens övre kant. När appsidan blir mindre drar du den från skärmens underkant. Öppna andra program Det finns ett snabbt sätt att öppna andra program. Öppna menyn genom att göra något av följande: Flytta markören till skärmens nedre vänstra hörn. När miniatyrbilden visas högerklickar du på den med musen för att öppna menyn. Tryck på Windows-tangenten + X. Windows Hjälp och support Om du har problem med operativsystemet, se filen Windows Hjälp och support. Öppna Windows Hjälp och support genom att göra något av följande: Välj snabbknapp Inställningar och välj sedan Hjälp. Tryck på Windows-tangenten + F1. Du kan läsa Windows Hjälp och support-fil på datorn. Du kan även få hjälp och support online genom att klicka på en av de två länkarna som är listade under Fler upptäckter. Användarhandbok 15

21 16 Användarhandbok

22 Pekskärmsinstruktioner I det här kapitlet ingår följande ämnen: Pekskärmskalibrering Instruktioner för användargester för pekskärmen Var uppmärksam på följande när pekskärmen används Uppmärksamhet: Endast vissa modeller har pekskärm. Användarhandbok 17

23 Bildskärmen är rörelsekänslig tack vare dess rörelsekänsliga skärm. En pekskärm är en indataenhet precis som en mus eller ett tangentbord och användarens fingrar förmedlar positionsinformation via pekskärmen till datorn. Med den här tekniken behöver du bara lätt röra vid bilderna eller orden på datorskärmen och datorn kommer att reagera. Pekskärmskalibrering Starta kalibreringsprogrammet innan första användandet eller närhelst pekskärmen reagerar på ett annat ställe än där du rör vid den. Processen är enligt följande: 1. I Kontrollpanelen, välj Maskinvara och ljud. 2. I Maskinvara och ljud -fönstret, välj Inställningar för Tablet PC. 3. I Inställningar för Tablet PC -dialogrutan, klicka på Kalibrera -knappen. 4. För att avsluta kalibreringen, använd ditt finger eller en pekpenna som är större än 9 mm för att i sekvens vidröra var och en av kalibreringspunkterna som visas. Instruktioner för användargester för pekskärmen Pekskärmen stödjer enkeltryck och roterande rörelser, flertrycksåtgärder för förstoring och förminskning, och användaren kan överföra positionsinformation till datorn via beröring. Pekskärmen använder sig av en metod för igenkänning av mycket lätta rörelser, vilket innebär att fingret endast behöver röra sig lätt över datorbildskärmen eller göra en enkel handgest för att upptäckas av datorns huvudprocessor. Obs! Vidrör inte skärmen med något hårt föremål, såsom fingernaglar. 18 Användarhandbok

24 Grundläggande handrörelser 1. Enkelklick/Dubbelklick Rör det valda objektet på pekskärmen en eller två gånger med ett finger, för att på så sätt utföra en enkel- eller dubbelklicksåtgärd. Det här liknar den åtgärd som utförs vid klick på musens vänsterknapp. 2. Höger enkelfingerklick Tryck och håll ditt finger på det valda objektet på pekskärmen tills en cirkel visar sig. Efter du lyft ditt finger från pekskärmen visar sig en menyrad, och detta fullbordar höger enkelfingerklick-åtgärden. Det här liknar den åtgärd som utförs vid klick på musens högerknapp. Användarhandbok 19

25 3. Dra-rörelse Rör först med ett finger på det utvalda objektet på skärmen och håll det där, gör sedan en dra-rörelse. Det här liknar den klick- och dra- rörelse du kan utföra med en mus. 4. Rullande rörelse När du rör ditt finger vertikalt (eller horisontellt) en gång över pekskärmen kallas det för en rullande åtgärd. Till exempel: Den här åtgärden liknar den som utförs med skrollhjulet på musens ovansida och ger samma resultat som skrollhjulet. 20 Användarhandbok

26 5. Zoomåtgärd Rör lätt vid det utvalda objektet på pekskärmen med två fingrar, behåll sedan båda fingrarna på skärmen och ändra avståndet mellan dem. Genom att öka (eller minska) avståndet, kan du zooma in (eller zooma ut). Exempel: Du kan förstora bilden som visas i Windows fotovisare. 6. Roteringsåtgärd Rör vid det utvalda objektet på pekskärmen med två fingrar, rotera dem sedan i önskad riktning. Exempel: Du kan rotera bilden som visas i Windows fotovisare. Obs! Läs mer om hur du använder pekskärmen i Windows Hjälp och support genom att trycka på Windows-knappen + F1 eller välja snabbknapp Inställningar och sedan välja Hjälp. Användarhandbok 21

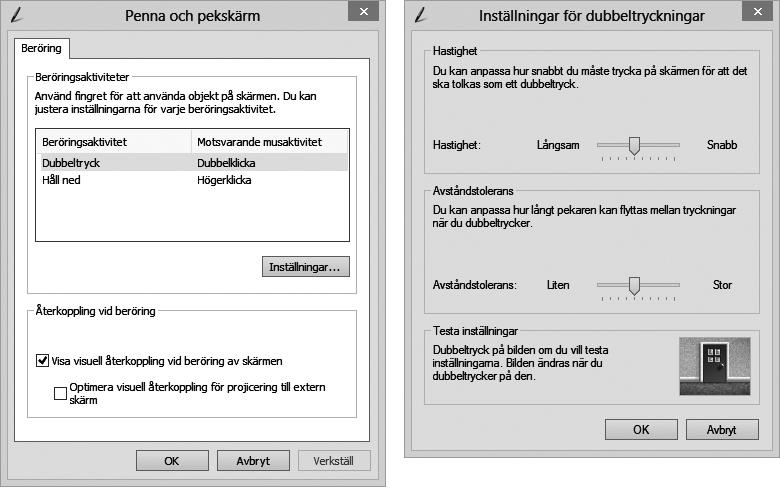

27 Relaterade pekskärmsinställningar Välj Maskinvara och ljud Penna och pekskärm via snabbknapp Inställningar. Välj de tryckåtgärder som du vill anpassa. Genom att klicka på Inställningar, kan du anpassa Hastighet och Avståndstolerans -parametrarna, så att de överensstämmer med användarens naturliga sätt att dubbelklicka. För att testa detta kan du dubbelklicka på ikonens nedre högra hörn. Obs! Användare kan få tillgång till mer hjälpinformation från menyn Windows Hjälp och support. 22 Användarhandbok

28 Försiktighetsåtgärder när Pekskärmen används 1. Var försiktig med att inte riva ytan med vassa föremål vid användning av pekskärmen. 2. För att säkra att pekskärmen fungerar normalt, se till att både skärmens yta och dina fingrar är rena och torra. 3. För att säkra exakt positionering på pekskärmen, undvik att hantera eller röra vid glasramen när du rör skärmen. 4. Stäng av datorn för din säkerhet innan skärm och ram rengörs med en mjuk bomullsduk. Torka den inte med en våt trasa eftersom detta kan efterlämna vattenfläckar och påverka rörelsefunktioner. 5. Placera eller tappa inte något som kan vara i vägen på något av skärmens fyra hörn eller någon del av dess ram, detta kan separera skärmen från ramen och göra så att skärmen inte kan känna av sin position ordentligt. Undvik att lämna vatten och damm mellan inramningen och glaset när du rengör ramen. 6. Undvik att använda pekskärmen i dammiga miljöer eller i varma eller fuktiga förhållanden. Alla plötsliga temperaturförändringar kan orsaka kondensering på insidan av glasskärmen, vilket går bort efter ett kort period och påverkar inte normalt användande. 7. Spreja inte vätska eller rengöringsmedel direkt på pekskärmen. 8. Använd inte lösningsmedel eller industriella alkoholbaserade rengöringsmedel. Användarhandbok 23

29 9. Undvik att använda datorn i direkt solljus, det leder till påverkan av pekskärmens funktion. Obs! Vid normalt användande påverkar inte pekskärmen andra datorprocesser. 10. Igenkänning av rörelsegester kan påverkas av följande: Att man rör skärmen på rätt ställe. Rörelsehastigheten. Tidsintervallen från när skärmen rördes vid senast. Obs! För att lära sig rätt handgester kan användaren rådfråga den här manualen och även det relaterade Windows hjälpinnehållet. 11. Pekskärmen fungerar inte i Lenovo Rescue System-läge. 12. Pekskärmen fungerar inte heller under startprocessen, i viloläge, strömsparläge eller i felsäkert läge. 13. Rör inte skärmen med ditt finger eller andra objekt under start- eller väckningsprocessen. 24 Användarhandbok

30 Att använda sig av Lenovo Rescue System I det här kapitlet ingår följande ämnen: OneKey Recovery Installera program och drivrutiner Uppmärksamhet: Att använda OneKey Recovery kommer att resultera i förlorad data. Du kan återställa enhet C: på datorn till fabriksinställningarna eller till den senaste säkerhetskopian av systemet med OneKey Recovery. Om du gör detta kommer all befintlig data på C: gå förlorad, men innehållet och formatet på de andra partitionerna på hårddisken kommer inte påverkas. Om du vill installera ett operativsystem och säkerhetskopiera det med OneKey Recovery, måste du formatera C:-partitionen i NTFS-format och installera operativsystemet på C:. Annars kan inte OneKey Recovery-systemet köras. Användarhandbok 25

31 Notera följande gällande servicepartitionen: Filerna och den relevanta data som användes av Lenovo Rescue System sparas på servicepartitionen. Att radera den här partitionen gör räddningssystemet oanvändbart. För mer detaljer, se följande instruktioner: Från snabbknapp Sök, välj Appar Kontrollpanelen Administrationsverktyg Datorhantering Diskhantering, i vilken du kan se servicepartitionen, som inte får tas bort. Obs! Räddningsfiler och relevant data som används av Lenovo Rescue System sparas i servicepartitionen. Om servicepartitionen raderas eller skadas av någon annan än auktoriserad Lenovo-personal, är Lenovo inte på något sätt ansvarig för de förluster som kan komma därav. OneKey Recovery OneKey Recovery är en lättanvänd applikation. Du kan använda den till att återställa systemstandarden på din dator eller till en tidigare säkerhetskopia. Detaljerad åtgärdsprocedur 1. Tryck upprepade gånger på F2 när du slagit på datorn tills Lenovo Rescue System öppnas. Välj sedan OneKey Recovery. Obs! Systemåterställningen skriver över all data på C:-enheten. För att förhindra att data går förlorad, försäkra dig om att säkerhetskopiera relevant data innan du återställer systemet. 2. Följ anvisningarna på skärmen för att välja vilken säkerhetskopia du vill återställa från och vilken hårddisk du vill installera operativsystemet på. Tryck sedan på Nästa för att påbörja återställningen. 3. Vänta medan systemet återställs. Avbryt inte åtgärderna under återställningsprocessen. 4. När systemet har återställts ber programmet dig att starta om datorn. Starta om datorn och starta operativsystemet. 26 Användarhandbok

32 Installera program och drivrutiner Installera program och drivrutiner-funktionen i räddningssystemet ger användaren en bekväm möjlighet att återinstallera alla Lenovo drivrutiner och program som skickades med din Lenovo hårdvara. Metod 1: Automatisk installation Tryck upprepade gånger på F2 när du slagit på datorn tills Lenovo Rescue System öppnas. Välj sedan Installera program och drivrutiner. Följ anvisningarna på skärmen för att installera program och drivrutiner tillhörande Lenovo. Klicka på OK för att börja Installera program och drivrutiner tillhörande Lenovo. Systemet startar om. Efter det att systemet har startat om kommer processen Installera program och drivrutiner att fortsätta tills den är avslutad. Metod 2: Manuell installation I Windows: Välj Installera program och drivrutiner via snabbknapp Sök. Installera drivrutiner och program manuellt genom att följa meddelanden efter det att proceduren startat. Noteringar: 1. Installera inte programvara som redan är installerad på datorn. 2. Se till att programmet Installera program och drivrutiner har installerats automatiskt innan du startar operativsystemet. Funktionen manuell installation kan endast användas efter det att programvaran installerats. Användarhandbok 27

33 28 Användarhandbok

34 Använda mjukvaran Det här kapitlet innehåller följande ämne: Mjukvaruinstruktioner Obs! Gränssnitt och funktionalitet för funktionerna beror på vilken mjukvara som levererades med den datormodell du köpt. Användarhandbok 29

35 Lenovo Support Programmet Lenovo Support låter dig registrera din dator hos Lenovo, ladda ned och läsa användarmanualer för din dator, få tillgång till garantiinformation för din dator och utforska hjälp- och supportinformation. För att öppna detta program, gör följande: Klicka på ikonen Lenovo Support på startskärmen eller sökskärmen. Programmets huvudsakliga funktioner listas här nedanför. (Detta program stöder bara uppgraderingar online. Funktionerna som visas här nedanför är endast att betrakta som referens, funktionerna är avhängigt vilka programikoner som visas.) Registrering Registrering ger dig tillgång till produktsupport, uppgradering och aviseringar om olika ämnen. Dra fördel av Lenovos prisbelönta service. Användarhandbok Användarhandboken innehåller mer information om din dator. Service och Garanti Du kan utöka garantin för din dator genom detta alternativ. Lenovo erbjuder flexibla alternativ för att tillmötesgå dina personliga eller affärsmässiga behov. 30 Användarhandbok

36 Felsökning och bekräftelse av konfigurering Det här kapitlet innehåller följande ämne: Felsökning och problemlösning Obs! Beskrivningen av TV-Tunerkortet i den här handboken gäller endast maskiner som har ett TV-Tunerkort. Den gäller inte maskiner som inte har ett TV-Tunerkort. Användarhandbok 31

37 Problemlösning Följ dessa tips när du gör en felsökning på din dator: Om du har lagt till eller tagit bort en del innan problemet startade, gå igenom installationsproceduren för att försäkra dig om att den delen är korrekt installerad. Om någon kringutrustning inte fungerar, säkerställ att enheten är ansluten på rätt sätt. Om ett felmeddelande visar sig på skärmen, skriv ner meddelandet exakt. Det meddelandet kan komma att hjälpa supportpersonal att snabbt att diagnostisera och åtgärda problemet/problemen. Om ett felmeddelande visas i ett program, se detta programs hjälpdokument. Felsökning av bildproblem Problem: Tom skärm eller att ingen bild visas på bildskärmen. Felsökning och problemlösning: 1. Tillse att nätsladden är ansluten till din dator och att eluttaget fungerar. 2. Koppla från nätsladden och sätt in den igen ordentligt samt starta om datorn. 3. Om LCD-skärmen har en PÅ/AV-knapp, kontrollera att LCD-skärmen slagits på. Om det fortfarande inte går att lösa problemet, kontakta Lenovo kundtjänst. Problem: Du behöver ändra bildskärmens egenskapsinställningar. Inställning av bildskärmsbakgrund och ikonegenskaper: 1. Högerklicka någonstans på skrivbordet (inte på en ikon) och välj Anpassa från popup-menyn. 2. Välj sedan lämpligt alternativ för att: Ändra skrivbordets bakgrund Välja en skärmsläckare Välja Windows färgalternativ för kanter och aktivitetsfältet Välja ett tema 3. Högerklicka på skrivbordet var som helst (utom på en ikon) och välj sedan Skärmupplösning i popup-menyn för att ändra utseendet. 32 Användarhandbok

38 Problem: Krusning på skärmen. Felsökning och problemlösning: 1. Kontrollera om någon av följande apparater är placerade mindre än en meter från datorn: kylskåp, elektriska fläktar, elektriska torktumlare, UPS-system, regulatorer, lysrör eller andra datorer som kan generera magnetiska störningar. 2. Flytta alla störande enheter bort från datorn. 3. Kontakta Lenovo Service om problemet kvarstår. Felsök pekskärm Problem: Pekskärmen reagerar, men inte där du rör vid den. Felsökning och problemlösning: Pekskärmskalibrering: 1. I Kontrollpanelen, välj "Maskinvara och ljud". 2. I "Maskinvara och ljud"-fönstret, välj "Inställningar för Tablet PC". 3. I "Inställningar för Tablet PC"-dialogrutan, klicka på "Kalibrera"-knappen. Felsökning av ljudproblem Problem: Inget ljud från de integrerade högtalarna. Felsökning och problemlösning: Justera Windows volymkontroll välj högtalarikonen på snabbknapp Inställningar eller klicka på pilen på aktivitetsfältet för att visa de dolda ikonerna i Windows skrivbordsläge och klicka sedan på högtalarikonen. Säkerställ att volymen är uppskruvad och att ljudet inte är avstängt. Reglera volym-, baseller diskantkontrollerna för att eliminera förvrängning. Installera om ljuddrivrutinen. Koppla ur alla hörlurar från hörlursanslutningen ljud från högtalarna avaktiveras automatiskt när hörlurar är anslutna till datorns hörlursanslutning på sidopanelen. Användarhandbok 33

39 Problem: Inget ljud från hörlurarna. Felsökning och problemlösning: Kontrollera hörlurarnas kabelanslutning försäkra dig om att hörlurarnas kabel är ordentligt insatt i hörlursanslutningen. Justera Windows volymkontroll välj högtalarikonen på snabbknapp Inställningar eller klicka på pilen på aktivitetsfältet för att visa de dolda ikonerna i Windows skrivbordsläge och klicka sedan på högtalarikonen. Säkerställ att volymen är uppskruvad och att ljudet inte är avstängt. Felsökning av programvaruproblem Problem: Du kan inte avsluta ett program som körs på ett normalt sätt. Felsökning och problemlösning: 1. Öppna Aktivitetshanteraren genom att trycka på Ctrl, Alt och Delete samtidigt. 2. Välj det program som det är problem med och klicka sedan på knappen Avsluta aktivitet. Problem: Du måste installera eller avinstallera ett program. Problemlösning: Under installationen: Avbryt aldrig installationsprocessen genom att stänga av systemet eller genom andra drastiska åtgärder. Det kan orsaka systemprogramproblem eller till och med avbrott under systemuppstart. Under avinstallationsprocessen, radera aldrig filer eller mappar direkt. Det är skadligt för operativsystemet och kan orsaka systemfel. Använd följande procedur för att avinstallera program på ett riktigt sätt: 1. Säkerhetskopiera alla dokument och systeminställningar som rör programmet innan du tar bort det. 2. Om programmet har sin egen avinstallerare ska du köra det för att avinstallera programmet. 3. Om programmet inte har en egen avinstallerare väljer du Appar Kontrollpanelen via snabbknapp Sök. 4. Från Kontrollpanelen väljer du Program Program och funktioner. 5. Hitta det tillämpliga programmet från Program och funktioner-dialogrutan och välj sedan Avinstallera/ändra. 6. Följ anvisningarna för att avinstallera programvaran. 34 Användarhandbok

40 Felsökningsproblem med optiska enheter och hårddiskar Problem: Den optiska enheten kan inte läsa en CD/DVD. Felsökning och problemlösning: 1. Kontrollera om det finns en ikon för den optiska enheten i operativsystemets resurshanterare. Om inte, starta om din dator. Om det fortfarande inte finns någon ikon, kontakta Lenovo kundtjänst. Annars fortsätt med procedurens nästa steg. 2. Bekräfta att CD/DVD-skivan är korrekt placerad i facket. Om inte, ladda om CD:n eller DVD:n. Annars fortsätt med procedurens nästa steg. 3. Kontrollera specifikationerna som du fick med datorn för att bekräfta att den optiska enheten kan läsa denna typ av CD/DVD. 4. Om CD/DVD-skivan inte kan läsas ska du byta ut den mot en erkänt bra CD/DVD, till exempel en sådan som levererades med datorn. 5. Om den erkänt bra CD-skivan inte kan läsas ska du kontrollera om skivans funktionella sida är trasig. Problem: Hårddiskens kapacitet, som indikeras av systemet, är lägre än den nominella kapaciteten. Felsökning och problemlösning: För datorer utrustade med OneKey Recoveryfunktionen: Funktionen för återställning av systemet behöver uppta visst hårddiskutrymme. Det här kan förklara den tydliga bristen i hårddiskkapacitet. Vidare teknisk förklaring: Den nominella kapaciteten hos hårddisken uttrycks i decimalsystemet som 1000 byte. Men den faktiska hårddiskkapaciteten uttrycks i det binära systemet som 1024 byte (Till exempel, den nominella kapaciteten 1GB är 1000MB, medan den faktiska kapaciteten 1GB är 1024MB). Hårddiskens kapacitet som visas i Windows kan beräknas enligt beräkningarna i följande exempel: Hårddiskens nominella kapacitet är 40GB, medan dess verkliga kapacitet bör vara: 40 x 1000 x 1000 x 1000/(1024 x 1024 x 1024) = 37GB. Om servicepartitionen på 3GB - 3 x 1000 x 1000 x 1000/(1024 x 1024 x 1024) = 2,79GB subtraheras, kan hårddisken kapacitet som den visas i systemet räknas ut. Användarhandbok 35

41 Hårddiskens kapacitet som beräknas enligt den här metoden kan variera något från den faktiska kapaciteten på grund av avrundning av summorna. Att tänka på vid felsökning i Windows Anteckna följande information eftersom den kan vara användbar senare vid felsökning av systemproblem. Drivrutinerna för denna datormodell stödjer endast Windows 8.1. Windows Hjälp och support Om du har problem med operativsystemet, se filen Windows Hjälp och support. Öppna Windows Hjälp och support genom att göra något av följande: Välj snabbknapp Inställningar och välj sedan Hjälp. Tryck på Windows-tangenten + F1. Du kan läsa Windows Hjälp och support-fil på datorn. Du kan även få hjälp och support online genom att klicka på en av de två länkarna som är listade under Fler upptäckter. BIOS setup utility Vad är BIOS setup utility? BIOS setup utility är ROM-baserad mjukvara. Den kommunicerar grundläggande datorinformation och ger tillgång till alternativ för att ställa in startenheter, säkerhet, maskinvaruläge och andra inställningar. Hur kan jag starta BIOS setup utility? Så här startar du BIOS setup utility: 1. Stäng av datorn. 2. Tryck och släpp knappen F1 flera gånger då datorn startar för att starta programmet Setup Utility. Hur kan jag ändra startläge? Det finns två startlägen: UEFI och äldre. Om du vill ändra startläge, startar du BIOS Setup Utility och väljer Startup Boot Priority, välj sedan startläge UEFI eller Bakåtkompatibelt i startmenyn. 36 Användarhandbok

42 När behöver jag ändra startläge? Standardstartläget för datorn är EUFI-läget. Om du behöver installera ett äldre Windows-operativsystem (ett tidigare operativsystem än Windows 8.1) på datorn måste du ändra läget till Bakåtkompatibelt. Det äldre Windows-operativsystemet kan inte installeras om du inte ändrar startläge. Utföra dagliga underhållsåtgärder Rengöring av datorkomponenterna Eftersom flera av datorkomponenterna består av sofistikerade, integrerade kretskort, är det väldigt viktigt att regelbundet rengöra datorn så att det inte blir för dammigt. Det du behöver för att rengöra komponenterna omfattar: en dammsugare, en mjuk bomullstrasa, rent vatten (helst renat eller destillerat) och bomullspinnar. Uppmärksamhet: Innan du rengör din dator, koppla ur datorn från eluttaget. Rengör din dator med en mjuk trasa fuktig med vatten. Använd inte flytande eller aerosolrengöringsmedel då de kan innehålla lättantändliga ämnen. Obs! För att undvika att skada datorn eller bildskärmen, spruta inte rengöringsmedel direkt på bildskärmen. Använd bara produkter som är tillverkade specifikt för bildskärmsrengöring och följ instruktionerna som kommer med produkten. Följande är generella metoder för rengöring av komponenterna: Du kan använda en mjuk trasa för att ta bort damm från datorns utsida, bildskärmen, skrivaren, högtalarna och musen. Du kan använda en dammsugare för att rengöra de annars otillgängliga hörnen. För att rengöra tangentbordet ordentligt, stäng av datorn och skrubba det försiktigt med en våt trasa. Använd inte tangentbordet innan det torkat. Gör inte något av följande: Låt vatten tränga in i datorn. Använd en mycket våt trasa. Spruta vatten direkt på bildskärmens utsida eller inuti datorn. LCD-skärm bör rengöras dagligen. Använd en torr trasa för att borsta bort damm från bildskärmen och tangentbordet varje dag. Håll alla ytor rena och fria från fettfläckar. Användarhandbok 37

43 38 Användarhandbok

44 Guide för utbyte av hårdvara I det här kapitlet ingår följande ämnen: Ø Ta bort stativfoten Ø Ta bort nedre datorhöljet Ø Byta ut en minnesmodul Ø Byta ut hårddisken Användarhandbok 39

45 Översikt Den här guiden är avsedd att användas av kunder som byter ut Customer Replaceable Units (Reservdelar kund) samt utbildad servicepersonal som byter ut Field Replaceable Units (Reservdelar fält). I den här guiden kommer CRU- och FRU-enheter att refereras till som delar. Obs! Utbildad servicepersonal hittar information om beställning av delar i Handbok för underhåll av maskinvara. Den här handboken inkluderar inte anvisningar för alla delar. Utbildad servicepersonal förväntas kunna byta ut kablar, kopplingar och vissa mekaniska delar utan behov av steg för steg-anvisningar. Obs! Använd endast delar från Lenovo. Beskrivningen av TV-Tunerkortet i den här handboken gäller endast datormodeller som har ett TV-Tunerkort installerat. Den här handboken innehåller tillvägagångssätt för att byta ut följande delar: Minnesmodul Hårddisk Säkerhetsinformation för att byta ut CRU-enheter Öppna inte datorn eller försök att utföra reparationer innan du läst "Viktig säkerhetsinformation" i Säkerhets- och garantiinformation som följde med datorn. Om du inte har kvar kopian av Säkerhets- och garantiinformation, kan du hämta en online från supportwebbsidan på 40 Användarhandbok

46 Ytterligare informationskällor Om du har tillgång till Internet, finns den mest uppdaterade informationen för din dator tillgänglig på Internet. Du hittar följande information: CRU - information om borttagande och installation Publikationer Felsökningsinformation Information om delar Länkar till andra användbara informationskällor För att komma till den här informationen, gå till: Verktyg som behövs För att demontera din dator behöver du följande verktyg: Antistatarmband och -matta för att förebygga elektrostatisk laddning Spårskruvmejsel Phillips skruvmejsel Sexkantsnyckel Spårskruvmejsel i plast Plastpincett Obs! Skruvar för de olika komponenterna varierar i storlek. Gruppera skruvarna med deras motsvarande komponenter under demonteringsproceduren för att undvika att de inte passar ihop vid utbyte av komponenterna. Användarhandbok 41

47 Hantera statiskt känsliga enheter Statisk elektricitet är visserligen ofarlig för oss men den kan allvarligt skada datorkomponenter. När du byter ut en del ska du inte öppna det antistatiska paketet där delen ligger förrän den felaktiga delen har tagits bort från datorn och du är redo att installera den nya delen. Vidta följande försiktighetsåtgärder för att undvika skada p.g.a. statisk elektricitet vid hantering av delar och andra datorkomponenter: Begränsa dina rörelser eftersom dessa kan orsaka att statisk elektricitet alstras. Hantera alltid delar och andra datorkomponenter försiktigt. Hantera adaptrar, minnesmoduler, systemkort och mikroprocessorer vid kanterna. Rör aldrig vid någon exponerad krets. Se till att andra inte rör delar och andra datorkomponenter. Innan du byter ut en ny del, håll den antistatiska skyddsförpackningen som innehåller delar mot skyddsbricka för expansionsplats eller annan omålad metallyta på datorn i minst två sekunder. Det utjämnar skillnaden i den statiska elektriciteten mellan datorn, förpackningen och din kropp. Ta om möjligt ut den nya delen från dess antistatiska förpackning och installera den direkt i datorn utan att lägga ner delen. När detta inte är möjligt, placera den antistatiska förpackningen som delen levererades i på en slät och jämn yta och placera delen på den. Placera inte delen på datorhöljet eller annan metallyta. Byta ut hårdvara Uppmärksamhet: Ta inte bort datorhöljet eller påbörja reparation innan du läst "Viktig säkerhetsinformation" i Säkerhets- och garantiinformation som följde med din dator eller i Handbok för underhåll av maskinvara för datorn. Du kan hämta kopior av Säkerhets- och garantiinformation eller Handbok för underhåll av maskinvara, på vår supportwebbsida på: Obs! Använd endast delar från Lenovo. 42 Användarhandbok

48 Allmän information Instruktioner före demontering Innan du fortsätter med demonteringen, se till att du utför följande: 1. Stäng av strömmen till systemet och all kringutrustning. 2. Koppla ifrån alla ström- och signalkablar från datorn. 3. Placera systemet på en plan och stabil yta. Ta bort stativfoten Uppmärksamhet: Stäng av datorn och vänta 3 till 5 minuter för att låta den kylas ner innan du tar bort datorhöljet. Obs! Det kan vara bra att placera datorn upp och ned på en mjuk plan yta då du gör detta. Lenovo rekommenderar att du använder en filt, handduk eller ett mjukt tyg för att skydda pekskärmen från repor eller annan skada. 1. Ta bort eventuell media (skivor, CD-skivor eller minneskort) från läsenheter, stäng av operativsystemet och datorn samt all inkopplad kringutrustning. 2. Koppla ifrån alla strömkablar från elektriska uttag. 3. Koppla ifrån alla kablar som är anslutna till datorn. Det här innefattar strömkablar, in-/utgångskablar (I/O) och alla andra kablar som är anslutna till datorn. Se "Datorns vänstra och högra sida" och "Datorns baksida" för hjälp med placering av de olika anslutningarna. Användarhandbok 43

49 4. För att lossa stativfoten från stativfästet, vrid handskruven motsols tills stativfoten lossnar. 5. Lösgör stativfoten från stativfästet och lägg det åt sidan För att åter montera datorstativet se "Montering av datorstativ". Ta bort nedre datorhöljet Uppmärksamhet: Stäng av datorn och vänta 3 till 5 minuter för att låta den kylas ner innan du tar bort datorhöljet. Obs! Det kan vara bra att placera datorn upp och ned på en mjuk plan yta då du gör detta. Lenovo rekommenderar att du använder en filt, handduk eller ett mjukt tyg för att skydda pekskärmen från repor eller annan skada. 1. Ta bort eventuell media (skivor, CD-skivor eller minneskort) från läsenheter, stäng av operativsystemet och datorn samt all inkopplad kringutrustning. 2. Koppla ifrån alla strömkablar från elektriska uttag. 3. Koppla ifrån alla kablar som är anslutna till datorn. Det här innefattar strömkablar, in-/utgångskablar (I/O) och alla andra kablar som är anslutna till datorn. Se "Datorns vänstra och högra sida" och "Datorns baksida" för hjälp med placering av de olika anslutningarna. 4. Ta bort stativfoten. Se "Ta bort stativfoten". 44 Användarhandbok

50 5. Lyft upp datorstativet och dra sedan ut nedre datorhöljet såsom visas För att sätta tillbaka nedre datorhöljet: a. Lyft upp datorstativet. b. Passa in nedre datorhöljet mot monteringshålen på datorns baksida och skjut det till rätt position. Byta ut minnesmodulen Uppmärksamhet: Stäng av datorn och vänta 3 till 5 minuter för att låta den kylas ner innan du tar bort datorhöljet. Obs! Det kan vara bra att placera datorn upp och ned på en mjuk plan yta då du gör detta. Lenovo rekommenderar att du använder en filt, handduk eller ett mjukt tyg för att skydda pekskärmen från repor eller annan skada. 1. Ta bort eventuell media (skivor, CD-skivor eller minneskort) från läsenheter, stäng av operativsystemet och datorn samt all inkopplad kringutrustning. 2. Koppla ifrån alla strömkablar från elektriska uttag. 3. Koppla ifrån alla kablar som är anslutna till datorn. Det här innefattar strömkablar, in-/utgångskablar (I/O) och alla andra kablar som är anslutna till datorn. Se "Datorns vänstra och högra sida" och "Datorns baksida" för hjälp med placering av de olika anslutningarna. 4. Ta bort stativfoten. Se "Ta bort stativfoten". 5. Ta bort nedre datorhöljet. Se "Ta bort nedre datorhöljet". Användarhandbok 45

51 6. Dra och ta sedan bort skyddet för minnet såsom visas. 7. Frigör minnesmodulen genom att lossa låsbyglarna på båda sidor om minnessockeln och dra försiktigt minnesmodulen ur minnessockeln. Alla minnesmodulerna kan tas bort genom att följa samma tillvägagångssätt. 8. Installera en minnesmodul: a. Passa in den nya minnesmodulen i öppningen och sätt sedan in den och tryck ner på den övre kanten. Säkerställ att låsbyglarna låser fast minnesmodulen. b. Sätt tillbaka skyddet på minnet. 9. Sätt tillbaka nedre datorhöljet och stativfoten. 46 Användarhandbok

52 Byta ut hårddisken Uppmärksamhet: Stäng av datorn och vänta 3 till 5 minuter för att låta den kylas ner innan du tar bort datorhöljet. Obs! Det kan vara bra att placera datorn upp och ned på en mjuk plan yta då du gör detta. Lenovo rekommenderar att du använder en filt, handduk eller ett mjukt tyg för att skydda pekskärmen från repor eller annan skada. 1. Ta bort eventuell media (skivor, CD-skivor eller minneskort) från läsenheter, stäng av operativsystemet och datorn samt all inkopplad kringutrustning. 2. Koppla ifrån alla strömkablar från elektriska uttag. 3. Koppla ifrån alla kablar som är anslutna till datorn. Det här innefattar strömkablar, in-/utgångskablar (I/O) och alla andra kablar som är anslutna till datorn. Se "Datorns vänstra och högra sida" och "Datorns baksida" för hjälp med placering av de olika anslutningarna. 4. Ta bort stativfoten. Se "Ta bort stativfoten". 5. Ta bort nedre datorhöljet. Se "Ta bort nedre datorhöljet". 6. Lyft ut hårddisken och fästet såsom visas. 7. Koppla loss data- och elsladdarna från hårddisken. Användarhandbok 47

53 8. Tryck på låsstiften och lossa hårddisken från fästet. 9. Installera den nya hårddisken: a. Installera den nya hårddisken i fästet och säkra med stiften. b. Anslut data- och strömkablar till den nya hårddisken. c. Skjut tillbaka hårddisken och fästet på plats. 10. Sätt tillbaka nedre datorhöljet och stativfoten. 48 Användarhandbok

54 Bilaga. Förklaring Tack för att du använder Lenovos produkter. Läs noga igenom alla dokument som medföljde datorn innan du installerar och använder produkten för första gången. Lenovo är inte ansvariga för någon förlust, utom när den har orsakats av installation eller åtgärder som har utförts av Lenovos professionella servicepersonal. Du är ansvarig om du inte hanterar produkten i enlighet med instruktioner och krav i de handböcker som medföljer med datorn eller sköter produkten på olämpligt sätt. Denna bruksanvisning kan innehålla tekniska felaktigheter eller tryckfel. Ändringar görs regelbundet av informationen i detta dokument och införs i nya utgåvor av dokumentet.för att kunna ge bättre service förbehåller sig Lenovo rätten att förbättra och/eller modifiera de produkter och programvaror som beskrivs i de bruksanvisningar som medföljer datorn, samt innehållet i bruksanvisningen, när som helst utan föregående meddelande. Syftet med de användarhandböcker som medföljer datorn är att hjälpa dig att använda Lenovos produkter på rätt sätt. För konfigurering av produkten, se tillhörande kontrakt (om något), produktens packlista eller kontakta en återförsäljaren för produkten. Innehållet i de användarhandböcker som medföljer datorn är skyddat av upphovsrättsliga lagar och regler. Ingen av de handböcker som inkluderas med din dator får reproduceras eller transkriberas på något sätt eller översättas till annat språk utan tidigare skriftligt godkännande från Lenovo. Programvarans gränssnitt och funktion samt maskinvarans konfiguration som beskrivs i de handböcker som medföljer datorn kanske inte överensstämmer exakt med den faktiska konfigurationen av den dator som du har köpt. Du är välkommen att kontakta oss om du har frågor om de handböcker som medföljer datorn. För den senaste informationen, eller om du har frågor eller kommentarer, besök Lenovos webbplats: Service-webbplats: Användarhandbok 49

55 Varumärken Lenovo, Lenovos logotyp är varumärken som tillhör Lenovo i USA och/eller andra länder. Microsoft, Windows och Windows Vista är varumärken som tillhör Microsoftkoncernen. Intel Inside är ett varumärke som tillhör Intel Corporation i USA och/eller andra länder. AMD, AMD Arrows logotyp, ATI, AMD Athlon, AMD LIVE!, AMD Opteron, AMD Phenom, AMD Sempron, Catalyst, Cool 'n' Quiet, CrossFire, PowerPlay, Radeon och The Ultimate Visual Experience är varumärken som tillhör Advanced Micro Devices Inc. Andra namn på företag, produkter och tjänster som nämns i detta eller andra Lenovodokument kan vara varumärken eller tjänstemärken som tillhör andra. Alla rättigheter förbehålles. Att namn på vissa företag eller varumärken som tillhör dessa företag nämns i de användarhandböcker som medföljer datorn eller i detta dokument innebär inte nödvändigtvis att relaterad programvara eller maskinvara ingår. Se packlistans beskrivning för den faktiska konfigureringen av produkten. Energy Star-uttalande ENERGY STAR är ett gemensamt program mellan USA:s Miljöskyddsdepartement (U.S. Environmental Protection Agency) och USA:s Energidepartement (U.S. Department of Energy) vars mål är att spara pengar och skydda miljön genom energisnåla produkter och metoder. Lenovo är stolt över att kunna erbjuda sina kunder produkter som uppfyller ENERGY STAR-klassningen. Följande maskintyper har, vid tillverkningstillfället, utformats och testats att uppfylla ENERGY STAR-programmets krav för datorer. För mer information om ENERGY STAR-klassning för Lenovo-datorer, gå till F0AU F0AV F0AW 50 Användarhandbok

56 Genom att använda en produkt som är ENERGY STAR-klassad och genom att utnyttja din dators funktioner för energihantering, kan du reducera elkonsumtionen. Minskad elkonsumtion kan bidra till potentiella finansiella besparingar, en renare miljö samt en reducering av växthusgasutsläpp. För mer information om ENERGY STAR, gå till: Lenovo uppmuntrar dig till att använda energi på ett effektivt sätt som en integrerad del av dina dagliga förfaranden. För att hjälpa dig med den här strävan har Lenovo förinställt att följande energihanteringsfunktioner ska träda i kraft när din dator har stått inaktiv under en bestämd tidsperiod: ENERGY STAR-energihanteringsfunktioner, genom operativsystem. Microsoft Windows Vista, Windows 7, Windows 8 och Windows 8.1 Energischema: Balanserat Stäng av skärmen efter: Efter 10 minuter Försätt datorn i strömsparläge efter: Efter 25 minuter Avancerade ströminställningar: - Stäng av hårddiskenheter efter: Efter 20 minuter - Viloläge efter: Aldrig För att väcka din datorn från strömsparläget eller vänteläget, tryck på vilken tangent som helst på ditt tangentbord. För mer information om de här inställningarna hänvisas till ditt Windows hjälp och support-informationssystem. Aktivera läget för ErP-efterlevnad Du kan aktivera läget för "energy-related products directive (ErP)" via Powermenyn i installationsverktyget. Detta läge minskar elförbrukningen när din dator är i standby-läge eller avstängd. Gör följande för att aktivera läget för ErP-efterlevnad i installationsverktyget: 1. Tryck och släpp knappen F1 flera gånger då datorn startar för att starta Installationsverktyget. 2. Via installationsverktygets huvudmeny välj Power ErP och tryck på Enter. 3. Välj Enabled och tryck på Enter. 4. Tryck på F10 för att spara ändringarna och avsluta installationsverktyget. Tryck på Enter när du uppmanas att bekräfta. Obs! När ErP-efterlevnadsläget är aktiverat kan du bara väcka datorn genom att trycka på strömknappen. Användarhandbok 51

57 I operativsystemen Windows 8 eller Windows 8.1 måste du också inaktivera funktionen Snabb start, för att tillmötesgå kravet på läge för överensstämmelse med ErP. För att inaktivera funktionen Snabb start, gör följande: 1. Välj Appar Kontrollpanelen från snabbknappen Sök. 2. Från Kontrollpanelen, välj Alla objekt på Kontrollpanelen Energialternativ. 3. Välj Ange hur strömbrytarna ska fungera från pop-up-fönstret. 4. Välj alternativet Ändra inställningar som för tillfället inte är tillgängliga och avmarkera alternativet Aktivera snabb start i listan Avstängningsinställningar. Ytterligare information, i enlighet med EG:s förordning 617/2013 om införande av direktiv 2009/125/EC angående krav på ekodesing för datorer och datorservrar, finns här: Meddelande om emission Följande information avser maskintyp Lenovo: F0AU F0AV F0AW Försäkran om överensstämmelse med Federal Communications Commission (FCC) Denna utrustning har testats och befunnits vara i överensstämmelse med gränserna för Klass B digitala enheter i enlighet med Del 15 i reglerna för FCC. Dessa gränser är utformade för att tillhandahålla rimligt skydd gentemot skadlig störning vid installation i bostäder. Denna utrustning genererar, använder och kan avge radiofrekvensenergi och kan, om den inte installeras och används i enlighet med instruktionerna, orsaka skadlig störning i radiokommunikation. Det finns dock inte någon garanti för att störningen inte kommer att inträffa i en viss installation. Om denna utrustning orsakar skadlig störning för mottagning av radio eller TV, vilket kan avgöras genom att stänga av och på utrustningen, uppmanas användaren att försöka åtgärda störningen genom en eller flera av följande metoder: Rikta om eller flytta på mottagarantennen. Öka avståndet mellan utrustningen och mottagaren. Ansluta utrustningen till ett uttag som finns på en annan krets än den mottagaren är ansluten till. Be en auktoriserad återförsäljare eller serviceverkstad om hjälp. 52 Användarhandbok
