1 Bruksanvisning Kyl-frys kombination CN(P)(el) 42../43../48..

2 Översikt över apparaten Innehåll 1 Översikt över apparaten Apparat- och utrustningsöversikt Apparatens användningsområde Överensstämmelse Uppställningsmått Spara energi Allmänna säkerhetsanvisningar Reglage och indikatorer Manöver- och kontrollelement Temperaturvisning Idrifttagning Transportera apparat Ställa upp apparat Ändra dörrbeslag Införande i pentry Ta hand om förpackning Ansluta apparat Slå på apparat Manövrering Barnsäkring Dörrlarm Temperaturlarm Sabbat-läge Kyldel Frysdel Underhåll Avfrostning med NoFrost Rengöra apparat Kundtjänst Störningar Ta ur drift Stänga av apparat Ta ur drift Skrota apparat Tillverkaren arbetar ständigt med vidareutveckling av alla typer och modeller. Vi ber om förståelse för att vi måste förbehålla oss för ändringar i form, utrustning och teknik. För att lära känna alla fördelarna med er nya apparat bör ni läsa denna anvisning noggrant. Bruksanvisningen gäller för flera modeller, avvikelser kan förekomma. Avsnitt som endast gäller vissa enskilda apparater är markerade med en liten stjärna (*). Hanteringsanvisningar är markerade med en, hanteringsresultat med en. 1 Översikt över apparaten 1.1 Apparat- och utrustningsöversikt Fäll ut den sista sidan med bilderna. 1.2 Apparatens användningsområde Avsedd användning Apparaten passar endast för kylning av livsmedel i hushåll eller hushållsliknande tillämpningar. Till detta räknas t.ex. användning - i personalkök, frukostpensionat, - av gäster på herrgårdar, hotell, motell och annan logi, - vid catering och liknande service hos grossister. Alla andra typer av användning är otillåtna. Felanvändning som kan förutses Följande användningar är uttryckligen förbjudna: - förvaring och kylning av medicin, blodplasma, laboratoriepreparat eller liknande material och produkter inom medicinproduktlinje 2007/47/EG - användning i explosionsfarliga områden - användning på rörliga underlag som båtar, rälstrafik eller flygplan - förvaring av levande djur Felaktig användning av apparaten kan leda till att förvarade varor skadas eller fördärvas. Klimatklasser Apparaten är konstruerad i klimatklasser för drift i begränsade omgivningstemperaturer. Den klimatklass som gäller för din apparat står tryckt på märkskylten. u Håll angivna omgivningstemperaturer för att garantera en bekymmersfri drift. Klimatklass för omgivningstemperaturer från SN 10 C till 32 C N 16 C till 32 C ST 16 C till 38 C T 16 C till 43 C 1.3 Överensstämmelse Kylmedelskretsen är kontrollerad med avseende på täthet. Apparaten uppfyller de relevanta säkerhetsbestämmelserna liksom riktlinjerna 2014/35/EU, 2014/30/EU, 2009/125/EG, 2011/65/EU och 2010/30/EU. Sortera in livsmedel så som visas i bilden. Då arbetar apparaten energibesparande. Hyllor, lådor eller korgar är vid leveransen ordnade för optimal energieffektivitet. Fig. 1 (1) Manöverelement (8) Ägghylla (2) Dörrhyllor, flyttbara (9) Märkskylt (3) Flaskhylla (10) Fryslåda (4) Grönsakslåda (11) VarioSpace (5) Kallaste zonen (12) Istärningslåda (6) Dräneringsöppning (13) Justerbara fötter fram (7) Hyllor, flyttbara (14) Transporthandtag 1.4 Uppställningsmått Fig. 2 h a b c d CN(el) x x CN(P)(el) x x CN(P)(el) x x x Vid apparater med medlevererade väggavståndshållare ökar måttet med 35 mm (se 4.2). 26

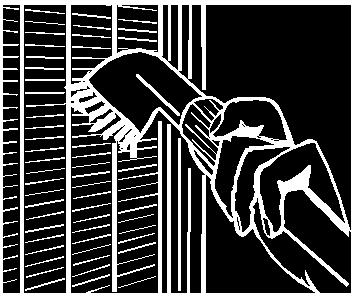

3 1.5 Spara energi - Se alltid till att det är god till- och frånluftsmatning. Täck inte för ventilationsöppningar resp. -galler. - Håll alltid fläktens luftspringor fria. - Ställ inte upp apparaten i områden med direkt solinstrålning, bredvid spis, värme och liknande. - Energiförbrukningen är beroende av uppställningsförhållandena t.ex. omgivningstemperaturen (se 1.2). Vid avvikelser i omgivningstemperaturen från normtemperaturen 25 C kan energiförbrukningen ändras. - Ha apparaten öppen så kort stund som möjligt. - Ju lägre temperatur som ställs in, desto högre blir energiförbrukningen. - Ställ in livsmedel sorterade (se Översikt över apparaten). - Förvara alla livsmedel väl förpackade och täckta. Rimfrostbildning undviks. - Ta endast ut livsmedel så länge som krävs för att undvika att de värms upp för mycket. - Varma matvaror ska svalna till rumstemperatur innan de läggs in. - Tina djupfrysta varor i kylutrymmet. - Vid längre semesterperioder ska kyldelen tömmas och stängas av. - Dammavlagringar ökar energiförbrukningen: Damma av kylmaskinen med värmeväxlaren - metallgaller på apparatens baksida - en gång per år. Fig Allmänna säkerhetsanvisningar Faror för användaren: - Denna apparat kan användas av barn från 8 år och äldre liksom av personer med minskad fysisk, sensorisk eller mental förmåga eller med bristande erfarenhet och kunskap om de hålls under uppsikt eller instrueras om säker användning av apparaten och förstår de därav resulterande riskerna. Barn får inte leka med apparaten. Rengöring och användarunderhåll får inte utföras av barn utan uppsikt. Barn 3-8 år får sätta in och ta ut varor ur apparaten. Barn under 3 ska hållas borta från apparaten om de inte är under ständig uppsikt. - Ta alltid tag i kontakten då apparaten ska skiljas från nätet. Dra inte i kabeln. - Vid fel dras stickkontakten ut eller säkringen slås ifrån. - Skada inte nätkabeln. Använd inte apparaten med defekt nätkabel. - Reparationer, ingrepp i apparaten och byte av nätkabeln får endast utföras av kundtjänst eller annan därför utbildad fackpersonal. - Montera, anslut och kassera apparaten endast enligt uppgifterna i anvisningen. - Förvara denna bruksanvisning noga och lämna den vidare om apparaten byter ägare. - Speciallampor (glödlampor, LED, lysrör) i apparaten är till för belysning av dess inre och är inte avsedda för rumsbelysning. Brandfara: - Det inneslutna kylmedlet R 600a är miljövänligt, men brännbart. Kylmedel som läcker ut kan antändas. Skada inte rörledningarna i kylkretsen. Allmänna säkerhetsanvisningar Hantera inte öppen eld eller antändningskällor inne i apparaten. Använd inga elektriska apparater inne i apparaten (t.ex. ångrengörare, värmekälla, glassmaskin, osv.). Om kylmedel läcker ut: Avlägsna öppen eld eller antändningskällor i närheten av läckagestället. Ventilera rummet väl. Kontakta kundtjänst. - Förvara inga explosiva ämnen eller sprejburkar med brännbara drivmedel såsom t.ex. butan, propan, pentan osv. i apparaten. Motsvarande sprejburkar känns igen på den påtryckta innehållsuppgiften eller en flamsymbol. Eventuellt utläckande gaser kan antändas av elektriska komponenter. - Håll brinnande ljus, lyktor och andra föremål med öppen låga borta från apparaten så att de inte antänder apparaten. - Alkoholdrycker och andra behållare som innehåller alkohol förvaras endast väl förslutna. Eventuell läckande alkohol kan antändas av elektriska komponenter. Fall- och vältfara: - Missbruka inte sockel, lådor, dörrar osv. som fotsteg eller stöd. Detta gäller speciellt för barn. Risk för livsmedelsförgiftning: - Ät inte livsmedel som lagrats för länge. Risk för förfrysning, domningar och smärtor: - Undvik varaktig hudkontakt med kalla ytor eller kyl-/frysvaror eller vidta skyddsåtgärder, använd t.ex. handskar. Konsumera inte glass omedelbart och för kall, speciellt inte isglass eller istärningar. Risk för personskador och materiella skador: - Het ånga kan leda till personskador. Använd inga elektriska värmekällor, ångrengörare, öppna lågor eller avfrostningssprayer för avfrostning. - Ta inte bort is med vassa föremål. Klämningsrisk: - Ta inte på gångjärnet vid öppning och stängning av dörren. Fingrar kan klämmas fast. Symboler på apparaten: Symbolen kan finnas på kompressorn. Den syftar på oljan i kompressorn och påvisar följande risk: Kan vara dödlig vid sväljning och indragning i andningsvägarna. Denna anvisning är bara betydelsefull vid återvinning. I normal drift finns ingen risk. Beakta de specifika anvisningarna i de andra kapitlen: FARA markerar en omedelbart farlig situation som om den inte undviks leder till dödsfall eller svåra kroppsskador. markerar en farlig situation som om den inte undviks kan leda till dödsfall eller svåra kroppsskador. 27

4 Reglage och indikatorer / Idrifttagning FÖRSIK- TIGHET markerar en farlig situation som om den inte undviks kan leda till lätta eller medelsvåra kroppsskador. markerar en farlig situation som om den inte undviks kan leda till sakskador. markerar nyttiga anvisningar och tips. bakom apparaten. Brandfara på grund av kylmedel! Det inneslutna kylmedlet R 600a är miljövänligt, men brännbart. Kylmedel som läcker ut kan antändas. u Skada inte rörledningarna i kylkretsloppet. 3 Reglage och indikatorer 3.1 Manöver- och kontrollelement Fig. 11 (1) Knapp på/av kyldel (9) Knapp på/av frysdel (2) Knapp fläkt (10) Symbol SuperFrost (3) Inställningsknapp kyldel (11) Symbol larm (4) Temperaturindikering (12) Symbol sabbat-läge kyldel (5) Temperaturindikering (13) Symbol meny frysdel (6) Inställningsknapp frysdel (14) Symbol barnsäkring (7) Knapp SuperFrost (15) Symbol fläkt (8) Knapp larm 3.2 Temperaturvisning I normal drift visas: - den inställda frystemperaturen - den inställda kyltemperaturen Temperaturindikeringen för frysdelen blinkar: - temperaturinställningen ändras - efter inkoppling är temperaturen ännu inte tillräckligt kall - temperaturen har stigit med flera grader 4 Idrifttagning 4.1 Transportera apparat FÖRSIKTIGHET Risk för personskador och materiella skador genom felaktig transport! u Transportera apparaten förpackad. u Transportera apparaten stående. u Transportera inte apparaten ensam. 4.2 Ställa upp apparat Brandfara på grund av fuktighet! När strömförande delar eller nätanslutningskabeln blir fuktiga kan det leda till en kortslutning. u Apparaten är konstruerad för användning i slutna rum. Använd inte apparaten utomhus eller i områden med fukt och sprutande vatten. Brandfara på grund av kortslutning! Om nätkabel/kontakt på apparaten eller en annan apparat vidrör apparatens baksida kan nätkabel/kontakt skadas genom apparatens vibrationer, vilket kan leda till kortslutning. u Ställ upp apparaten så att den inte vidrör någon kontakt eller nätkabel. u Anslut varken apparaten eller andra apparater i uttag i området 28 Brand- och skaderisk! u Ställ inte värmeavgivande apparater t.ex. mikrovågsugnar, brödrost osv. på apparaten! Brand- och skaderisk genom blockerade ventilationsöppningar! u Håll alltid ventilationsöppningar fria. Se alltid till att det är god till- och frånluftsmatning! Skaderisk genom kondensvatten! u Ställ inte apparaten dikt an mot en annan kyl-/frysapparat. q Vid skador på apparaten ska man omgående - innan anslutningen - konsultera leverantören. q Golvet på uppställningsplatsen måste vara vågrätt och jämnt. q Ställ inte upp apparaten i områden med direkt solinstrålning, bredvid spis, värme och liknande. q Ställ upp apparaten med baksidan och vid användning av medlevererade väggavståndshållare (se nedan) med dessa direkt mot väggen. q Apparaten får endast förskjutas i obelastat tillstånd. q Underlaget under apparaten måste ha samma höjd som det omgivande golvet. q Ställ inte upp apparaten utan hjälp. q Ju mer kylmedel R 600a som finns i apparaten, desto större måste rummet vara där apparaten står. I för små rum kan vid ett läckage bildas en brännbar blandning av gas och luft. Enligt norm EN 378 måste per 11 g kylmedel R 600a uppställningsrummet vara minst 1 m3 stort. Mängden kylmedel i apparaten står på märkskylten. u Ta bort anslutningskabeln från apparatens baksida. Ta samtidigt bort kabelhållaren, annars uppstår vibrationsljud! u Dra av skyddsfolie från höljets utsida. u Avlägsna alla transportsäkringsdelar. För att den deklarerade energiförbrukningen ska uppnås ska avståndshållarna, som levereras med vissa apparater, användas. Därmed ökar apparatens djup med ca 35 mm. Utan användning av avståndshållarna är apparaten fullt funktionsduglig, men har en något ökad energiförbrukning. u Fig. 9 För en apparat med medlevererade väggavståndshållare monteras dessa på apparatens baksida uppe till vänster och höger. u Ta hand om förpackning. (se 4.5) u Fig. 4 Rikta in apparaten jämnt över de justerbara fötterna (A) med den medföljande gaffelnyckeln och med hjälp av ett vattenpass. Stöd sedan dörren: Skruva ut den justerbara foten på lagerbocken (B) tills den ligger an mot golvet och skruva sedan ytterligare 90. u Rengör apparaten (se 6.2). Om apparaten ställs upp i en mycket fuktig miljö kan det bildas kondensvatten på apparatens utsida. u Se alltid till att det är god till- och frånluftsmatning på uppställningsplatsen.

5 Manövrering 4.3 Ändra dörrbeslag Vid behov kan beslagen ändras: u se medlevererad monteringsanvisning. Kontrollera att följande verktyg finns till hands: q Torx 25 q Skruvmejsel q ev. skruvdragare q ev. en medhjälpare för montaget u Ta ut livsmedel ur dörrhyllorna innan dörren tas loss så att inga livsmedel ramlar ur. FÖRSIKTIGHET Skaderisk när dörren tippar ut! u Håll fast dörren ordentligt. u Ställ ner dörren försiktigt. Skaderisk genom utfallande dörr! Om lagerdelarna inte är tillräckligt åtskruvade kan dörren falla ut. Det kan leda till svåra personskador. Dessutom stängs ev. inte dörren, så att apparaten inte kyler ordentligt. u Skruva fast lagerbockarna med 4 Nm. u Kontrollera alla skruvar och drag åt dem vid behov. 4.4Införande i pentry Apparaten kan monteras med köksskåp. u se medlevererad monteringsanvisning. Ventilationskrav: A [mm] B [mm] C [cm 2 ] D [mm] E [mm] 657 x 76 min. 300 min. 50 min. 19 x Vid apparater med medlevererade väggavståndshållare ökar måttet med 35 mm (se 4.2). Beroende på köksskåpens djup och användning av väggavståndshållare kan apparaten sticka ut. Skaderisk genom överhettning på grund av otillräcklig ventilation! Vid för liten ventilation kan kompressorn skadas. u Sörj för tillräcklig ventilation. u Beakta ventilationskrav. 4.5 Ta hand om förpackning Kvävningsrisk genom förpackningsmaterial och folier! u Låt inte barn leka med förpackningsmaterial. Förpackningen är tillverkad av återvinningsbara material: - wellpapp/papp - delar av skumsprutad polystyrol - folier och påse av polyetylen - omslutningsband av polypropylen - spikad träram med skiva av polyetylen* u Lämna förpackningsmaterialet på en officiell insamlingsplats. 4.6 Ansluta apparat Felaktig anslutning! Skadar elektroniken. u Använd inte växelriktare för ö-drift. u Använd inte energisparkontakt. Felaktig anslutning! Brandfara. u Använd inte förlängningskabel. u Använd inte grendosa. Strömtyp (växelström) och spänning på uppställningsplatsen måste överensstämma med uppgifterna på märkskylten (se Översikt över apparaten). Uttaget måste vara jordat och elektriskt avsäkrat enligt föreskrifter. Säkringens utlösningsström måste ligga mellan 10 A och 16 A. Uttaget måste vara lättåtkomligt, så att apparaten i nödfall snabbt kan skiljas från nätet. Det måste vara utanför området bakom apparaten. u Kontrollera den elektriska anslutningen. u Sätt i nätkontakten. 4.7 Slå på apparat u För att koppla till hela apparaten, behöver bara frysdelen kopplas till. Då kopplas automatiskt kyldelen till. Vänta ca. 2 timmar med att lägga in varor i frysen efter att den tagits i drift. Lägg i frysvarorna först då temperaturvisningen visar -18 C Tillkoppling frysdel u Tryck på knappen på/av frysdel fig. 11 (9). Apparaten är tillkopplad. Temperaturvisningen visar den inställda temperaturen. Temperaturvisning frysdel och symbolen larm blinkar tills temperaturen är tillräckligt kall Tillkoppling kyldel u När kyldelen kopplas till, kopplas automatiskt också frysdelen till. Om kyldelen har varit avstängd under längre tid (t.ex. under en längre frånvaro som semester) kan den åter kopplas till separat. u Tryck på knappen på/av kyldel fig. 11 (1). Innebelysningen lyser då dörren är öppen. Temperaturindikeringen lyser. Kyl- och frysdel är tillkopplade. 5 Manövrering 5.1 Barnsäkring Med barnsäkring kan man säkerställa att barn råkar stänga av apparaten vid lek Ställa in barnsäkring När funktionen ska kopplas till: u Aktivera inställningsläge: Tryck på knappen SuperFrost fig. 11 (7) ca. 5 sekunder. På displayen visas symbolen meny fig. 11 (13). På displayen blinkar S. u Välj med inställningsknappen frysdel fig. 11 (6) c. u Bekräfta genom kort tryck på knappen SuperFrost fig. 11 (7). På displayen visas c1. u Bekräfta genom kort tryck på knappen SuperFrost fig. 11 (7). Symbolen barnsäkring fig. 11 (14) lyser på displayen. På displayen blinkar c. Funktionen barnsäkring är aktiverad. När inställningsläget ska avslutas: u Tryck kort på knappen på/av frysdel fig. 11 (9). - eller - 29

6 Manövrering u Vänta 5 minuter. I temperaturindikeringen visas åter temperaturen. När funktionen ska inaktiveras: u Aktivera inställningsläge: Tryck på knappen SuperFrost fig. 11 (7) ca. 5 sekunder. På displayen visas symbolen meny fig. 11 (13). På displayen blinkar c. u Bekräfta genom kort tryck på knappen SuperFrost fig. 11 (7). På displayen visas c0. u Symbolen Barnsäkring fig. 11 (14) släcks. På displayen blinkar c. Funktionen barnsäkring är inaktiverad. När inställningsläget ska avslutas: u Tryck kort på knappen på/av frysdel fig. 11 (9). - eller - u Vänta 5 minuter. I temperaturindikeringen visas åter temperaturen. 5.2 Dörrlarm För kyldel Om dörren är öppen längre än 60 sekunder hörs en varningston. Varningstonen tystnar automatiskt då dörren stängs Stänga av dörrlarmsljudet Varningstonen vid öppnad dörr kan stängas av. Avstängningen av ljudet är aktivt så länge dörren är öppen. u Tryck på knappen larm fig. 11 (8). 5.3 Temperaturlarm När frystemperaturen inte är tillräckligt kall hörs varningstonen. Samtidigt blinkar temperaturindikeringen och symbolen larm. Orsaken till en för hög temperatur kan vara: - varma färska livsmedel har lagts in - vid omplacering och uttagning av livsmedel har det kommit in för mycket varm rumsluft - det har varit ett längre strömavbrott - apparaten är defekt Varningstonen tystnar automatiskt och symbolen larm slocknar när temperaturen åter är tillräckligt kall. Om larmtillståndet kvarstår: (se störningar). Om temperaturen inte är tillräckligt kall kan livsmedel förstöras. u Kontrollera livsmedlens kvalitet. Ät inte förstörda livsmedel Stänga av temperaturlarm Varningstonen kan stängas av. När temperaturen åter är tillräckligt kall är larmfunktionen åter aktiv. u Tryck på knappen larm fig. 11 (8). 5.4 Sabbat-läge Denna funktion uppfyller de religiösa kraven vid sabbat resp. judiska helgdagar. När sabbat-läget är aktiverat är vissa funktioner i styrelektroniken avstängda. Efter inställning av sabbat-läge behöver man inte längre bry sig om kontrollampor, siffror, symboler, displayer, larmmeddelanden och fläktar. Avfrostningscykeln jobbar endast under fastställd tid och utan hänsyn till användningen av kylskåpet. Efter ett strömavbrott kopplar apparaten automatiskt tillbaka till sabbat-läge. Risk för livsmedelsförgiftning! Om ett strömavbrott inträffar då sabbat-läge är aktiverat sparas inte detta meddelande. Har strömavbrottet upphört jobbar apparaten vidare i sabbat-läge. Då detta har avslutats visas inget meddelande om strömavbrottet i temperaturindikeringen. 30 Om ett strömavbrott inträffade under sabbat-läget: u Kontrollera livsmedlens kvalitet. Ät inte upptinade livsmedel! - Alla funktioner är spärrade utom avstängning av sabbat-läget. - Är funktioner som SuperFrost, SuperCool, fläkt etc. aktiverade då sabbat-läge aktiveras förblir de aktiva. - Det ges inga akustiska signaler och i temperaturindikeringen visas inga varningar/inställningar (t.ex. temperaturlarm, dörrlarm). - Innerbelysningen är inaktiverad Ställa in sabbat-läge u Aktivera inställningsläge: Tryck på knapp SuperFrost fig. 11 (7) ca. 5 sekunder. På displayen blinkar S. Symbolen meny fig. 11 (13) tänds. u För att hämta fram funktionen sabbat-läge: Tryck kort på knappen SuperFrost fig. 11 (7). När S1 visas på displayen: u För tillkoppling av sabbat-läge, tryck kort på knappen SuperFrost fig. 11 (7). När S0 visas på displayen: u För frånkoppling av sabbat-läge, tryck kort på knappen SuperFrost fig. 11 (7). u Inaktivera inställningsläge: Tryck på knappen på/av frysdel fig. 11 (9). - eller - u Vänta 5 minuter. I temperaturindikeringen visas symbolen sabbat-läge så länge som sabbat-läget är aktivt. Sabbat-läget stängs av automatiskt efter 120 timmar om det inte har stängts av manuellt innan dess. 5.5 Kyldel Genom den naturliga luftcirkulationen i kyldelen uppstår olika temperaturområden. Precis ovanför grönsakslådorna och vid den bakre väggen är det som kallast. I den övre främre delen och i dörren är det som varmast Kyla livsmedel Energiförbrukningen stiger och kylprestandan sjunker när ventilationen inte är tillräcklig. u Håll alltid fläktens luftspringor fria. u Livsmedel som lätt fördärvas som färdiga rätter, kött- och korvprodukter förvaras i den kallaste zonen. Sortera in smör och konserver i den övre delen och i dörren. (se Översikt över apparaten) u Använd återvinningsbara plast-, metall-, aluminium- och glasbehållare samt hushållsplast som förpackning. u Livsmedel som lätt tar upp eller avger lukt eller smak, liksom vätskor, ska alltid förvaras i slutna behållare eller övertäckta. u Livsmedel som avger eller är känsliga för etylengas, som frukt, grönsaker och sallad, ska alltid separeras eller förpackas för att inte reducera lagringstiden; t.ex. tomater ska inte förvaras tillsammans med kiwi eller kål. u Förvara inte livsmedel för tätt, så att luften kan cirkulera bra Ställa in temperatur Temperaturen är beroende av följande faktorer: - hur ofta dörren öppnas - rumstemperaturen i rummet - typ av, temperatur på och mängd livsmedel Rekommenderad temperaturinställning: 5 C Temperaturen kan ändras fortlöpande. Har inställningen 1 C uppnåtts, börjas åter med 9 C. u Ta fram temperaturfunktion: Tryck på inställningsknappen kyldel fig. 11 (3). I temperaturindikeringen visas det hittills inställda värdet blinkande. u Ändra temperaturen i 1 C-steg: Tryck på inställningsknapp kyldel fig. 11 (3) tills önskad temperatur visas i

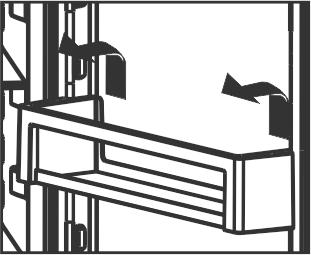

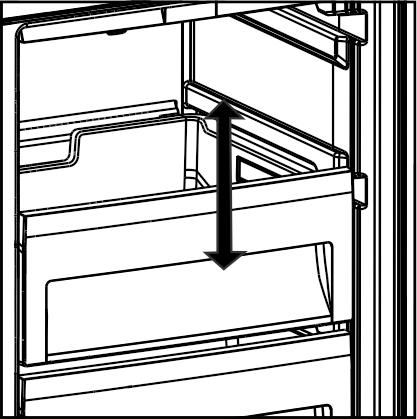

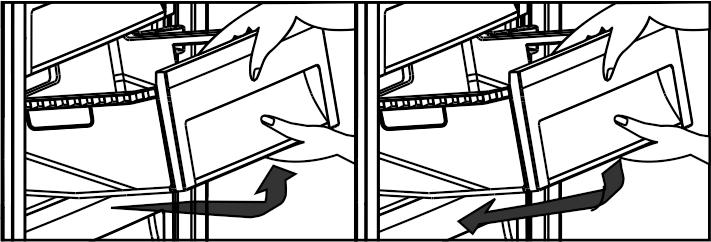

7 Manövrering temperaturindikeringen. Under inställningen blinkar värdet på displayen. Ca. 5 sekunder efter sista knapptryckningen antas den nya inställningen. Temperaturen i apparatens inre ställer långsamt in sig till det nya värdet Fläkt Konvektionskylning rekommenderas: - vid hög luftfuktighet Konvektionskylning har en något högre energiförbrukning. För att spara energi, kopplas fläkten automatiskt från vid öppen dörr. Koppla till fläkten u Tryck kort på knappen fläkt fig. 11 (2). På displayen visas symbolen fläkt fig. 11 (15). Fläkten är aktiv. För vissa apparater slås den på först då kompressorn går. Koppla från fläkten u Tryck kort på knappen fläkt fig. 11 (2). Symbolen fläkt fig. 11 (15) släcks. Fläkten är frånkopplad Hyllor Flytta på eller ta ut hyllor Fig. 6 u För att helt ta ut hyllan ska rörelserna utföras i den ordning som visas. u Skjut in hyllor med anslagskanten bakåt uppåt Dörrhyllor Ta ut dörrhyllor Fig. 7 u Ta ut hyllor som bilden visar. 5.6 Frysdel I frysdelen kan man förvara djupfryst mat och frysvaror, göra istärningar och frysa in färska livsmedel Frysa in livsmedel Man kan maximalt frysa in så många kg färska livsmedel på 24 timmar som anges på märkskylten (se Översikt över apparaten) under Infrysningsförmåga... kg/24h. Varje låda kan belastas med max 20 kg frysvaror. FÖRSIKTIGHET Skaderisk på grund av glasskärvor! Flaskor och burkar med drycker kan gå sönder vid frysning. Detta gäller speciellt för kolsyrade drycker. u Frys inte in flaskor och burkar med drycker! För att livsmedlen ska bli genomfrysta till mitten snabbt ska följande mängder per förpackning inte överskridas: - frukt, grönsaker upp till 1 kg - kött upp till 2,5 kg u Förpacka livsmedel portionsvis i fryspåsar, återvinningsbara plast-, metall- eller aluminiumbehållare Lagringstider Riktvärden för lagringstid för olika livsmedel i frysdelen: Glass 2 till 6 månader Korv, skinka 2 till 6 månader Vilt, fläskkött 2 till 6 månader Bröd, bakverk 6 till 10 månader Fisk, fet 2 till 6 månader Fisk, mager 6 till 12 månader Ost 2 till 6 månader Fjäderfän, nötkött 6 till 12 månader Grönsaker, frukt 6 till 12 månader De angivna lagringstiderna är riktvärden Tina livsmedel - i kylutrymmet - i mikrovågsugnen - i ugnen/varmluftsugnen - i rumstemperatur u Ta bara fram så mycket livsmedel som behövs. Tillaga tinade livsmedel så snabbt som möjligt. u Tinade livsmedel återinfryses endast i undantagsfall Ställa in temperatur Rekommenderad temperaturinställning: -18 C Temperaturen kan ändras fortlöpande. Har inställningen -26 C uppnåtts, börjas åter med -16 C. u Ta fram temperaturfunktion: Tryck på inställningsknappen frysdel fig. 11 (6). I temperaturindikeringen blinkar den aktuella temperaturen. u Tryck på inställningsknapp frysdel fig. 11 (6) tills önskad temperatur visas SuperFrost Med denna funktion kan man snabbt frysa in färska livsmedel ända in i kärnan. Apparaten jobbar med maximal kylprestanda, varför kylaggregatets ljud övergående kan vara högre. Man kan maximalt frysa in så många kg färska livsmedel på 24 timmar som anges på märkskylten under Infrysningsförmåga... kg/24h. Denna maximala mängd frysvaror är olika beroende på modell och klimatklass. Beroende på mängden färska livsmedel som ska frysas in måste SuperFrost slås till i förväg. Förpacka livsmedlen och lägg in på så bred yta som möjligt. Se till att livsmedel som ska frysas in inte kommer i kontakt med redan frusna varor, så att dessa inte tinar. SuperFrost får inte slås till i följande fall: - då redan frysta varor läggs in - då upp till ca 2 kg färska livsmedel per dag fryses in Frysa in med SuperFrost u Tryck kort på knappen SuperFrost fig. 11 (7). På displayen visas symbolen SuperFrost fig. 11 (10). Frystemperaturen sjunker, apparaten arbetar med maximal kylprestanda. u Vid tryckning på knappen SuperFrost kan det dröja upp till 8 minuter innan kompressorn startar på grund av den inbyggda tillslagsfördröjningen. Denna fördröjning ökar kompressorns livslängd. Vid en liten mängd som ska frysas in: u vänta ca. 6 timmar. Vid maximal mängd som ska frysas in (se märkskylt): u vänta ca. 24 timmar. u Lägg förpackade livsmedel i de övre lådorna. SuperFrost kopplas automatiskt ifrån senast efter 65 timmar. Symbolen SuperFrost fig. 11 (10) släcks när infrysningen är avslutad. Apparaten arbetar vidare i energibesparande normaldrift Lådor Energiförbrukningen stiger och kylprestandan sjunker när ventilationen inte är tillräcklig. Vid apparater med NoFrost: u Lämna den understa lådan i apparaten! u Håll alltid fläktens luftspringor inuti apparaten på den bakre väggen fria! u Ta ut lådorna enligt fig VarioSpace Fig.3 Lådorna kan tas ut. Så erhålls plats för stora frysvaror. Fågel, kött, stora delar vilt liksom höga bakverk kan frysas in odelade och beredas vidare i sin helhet. u Varje låda kan belastas med max 20 kg frysvara. 31

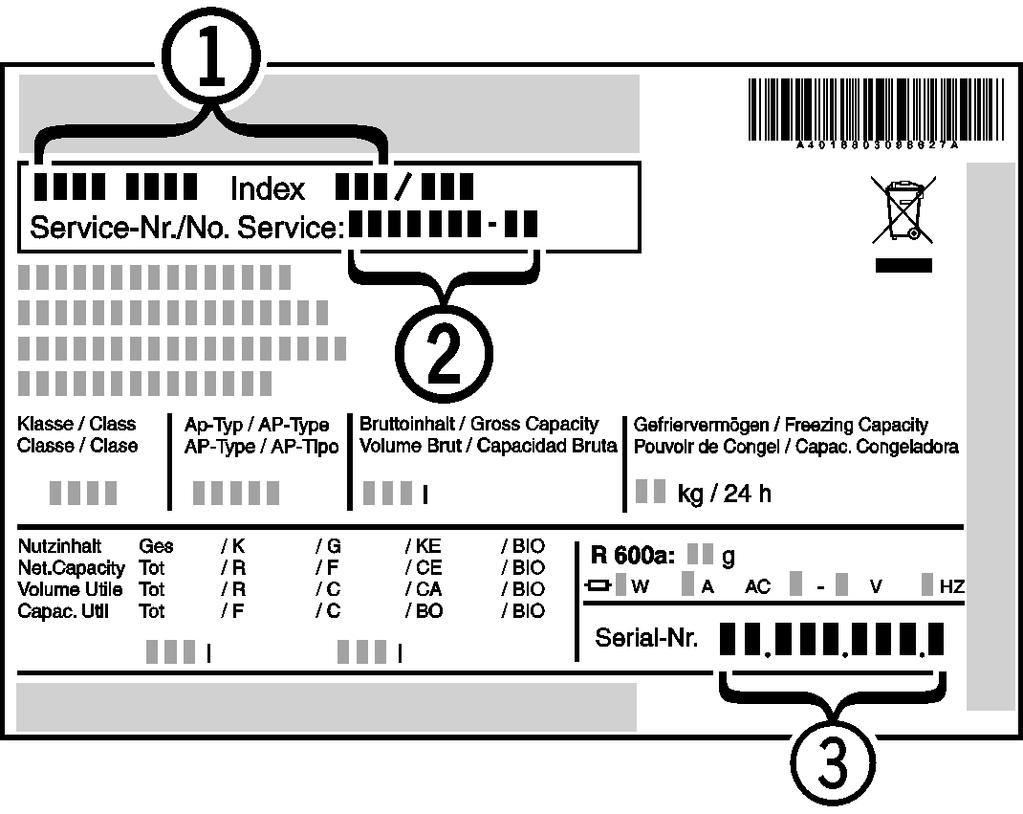

8 Underhåll / Störningar 6 Underhåll 6.1 Avfrostning med NoFrost NoFrost-systemet avfrostar automatiskt apparaten. Kyldel: Smältvattnet avdunstar via kompressorvärmen. Vattendroppar på den bakre väggen är funktionellt betingade och helt normala. u Rengör dräneringsöppningen regelbundet så att smältvattnet kan rinna undan. (se 6.2) Frysdel: Fuktigheten sätter sig på förångaren, där den periodiskt tinas och avdunstar. u Apparaten får inte avfrostas manuellt. 6.2 Rengöra apparat Skaderisk genom het ånga! Het ånga kan leda till brännskador och skada ytorna. u Använd ingen ångrengörare! Felaktig rengöring skadar apparaten! u Använd inte koncentrerat rengöringsmedel. u Använd inga skrapande eller repande svampar eller stålull. u Använd inga kraftiga, skrapande, sand-, klorid- eller syrahaltiga rengöringsmedel. u Använd inga kemiska lösningsmedel. u Skada inte och ta inte bort märkskylten från apparatens insida. Den är viktig för kundtjänst. u Riv inte av, knäck eller skada någon kabel eller andra komponenter. u Inget rengöringsvatten i avloppsrännan som kan tränga in i ventilationsgallret och elektriska delar. u Mjuka putstrasor och ett universalrengöringsmedel med neutralt ph-värde. u I apparatens innanmäte skall bara livsmedelsofarliga rengörings- och skötselmedel användas. u Töm apparaten. u Dra ut nätkontakten. u Yttre och inre ytor av plast liksom utrustningsdelar rengörs för hand med ljummet vatten och lite diskmedel. u Lackerade sidoväggar torkas endast med en mjuk, ren duk. Vid stor nedsmutsning används ljummet vatten med ett neutralt rengöringsmedel. u Lackerade övre ytor på dörren torkas endast med en mjuk, ren duk. Vid stor nedsmutsning används lite vatten eller ett neutralt rengöringsmedel. Alternativt kan en mikrofiberduk användas. u Rengör dräneringsöppning fig. 8: Ta bort avlagringar med ett tunn hjälpmedel, t.ex. tops. Efter rengöringen: u Gnugga apparaten och utrustningsdelar torra. u Anslut åter apparaten och slå på. u Slå på SuperFrost (se 5.6.4). När temperaturen är tillräckligt kall: u Lägg in livsmedlen igen. 6.3 Kundtjänst Fig. 12 Kontrollera först om du själv kan åtgärda felet. (se störningar). Om så inte är fallet, vänd dig till kundtjänst. Adressen återfinns i den medföljande kundtjänstförteckningen. 32 Skaderisk genom icke-fackmannamässig reparation! u Reparationer och ingrepp i apparaten och nätanslutningsledningen, som inte uttryckligen är omnämnda (se underhåll), ska endast utföras av kundtjänst. u Läs av apparatbeteckning fig. 12 (1), servicenr. fig. 12 (2) och serienr. fig. 12 (3) på märkskylten. Märkskylten befinner sig inne i apparaten på vänster sida. u Anmäl till kundtjänst och meddela felet, apparatbeteckning fig. 12 (1), servicenr. fig. 12 (2) och serienr. fig. 12 (3). Detta möjliggör en snabb och målinriktad service. u Låt apparaten vara stängd tills kundtjänst kommer. Livsmedlen håller sig kalla längre. u Dra ur nätkontakten (dra då inte i anslutningskabeln) eller slå ifrån säkringen. 7 Störningar Apparaten är konstruerad och tillverkad så att funktionssäkerhet och lång livslängd förväntas. Skulle ändå en störning uppträda under drift, kontrollera om störningen kan bero på ett handhavandefel. I detta fall måste vi, även under garantitiden, debitera er för uppkomna kostnader. Normala ljud i apparaten: Driftljud från varvtalsreglerade kompressorer. Ett bubblande och plaskande från kylmedlet som cirkulerar i kylkretsen. Ett svagt klickande när kylaggregatet (motorn) automatiskt startar och stoppar. Kortvarigt brummande - något högre: - när motorn startar, vid tillkopplad SuperFrost, vid färska inlagda livsmedel, eller efter att dörren varit öppen länge ökar kyleffekten automatiskt. - hög omgivningstemperatur (s. 1.2) Djupt brummande - fläktens luftströmningsljud. Kompressorn går länge: - den kopplar om till ett längre varvtal när kylbehovet är lägre för att spara energi. - SuperFrost är aktiverad. Yttre ytor varma. Kylkretsens värme används för att undvika kondensvatten. Störningar som man kan åtgärda själv: Apparaten arbetar inte: - Apparaten är inte inkopplad. u Sätt in nätkontakten ordentligt i uttaget, kontrollera säkringen Vibrationsljud när apparaten inte står ordentligt på golvet. u Rikta in apparaten med de justerbara fötterna. Temperaturen är inte tillräckligt kall: - Apparatens dörr är inte riktigt stängd. u Stäng apparatens dörr. - Till- och frånluftsmatning inte tillräcklig. u Lossa och rengör ventilationsgallret. - Hög omgivningstemperatur u se För stora mängder färska livsmedel har lagts in utan SuperFrost. u se Apparaten har öppnats för ofta eller för länge. u Avvakta om den nödvändiga temperaturen återgår av sig själv. Om inte, kontakta kundtjänst (s. underhåll). - Temperatur felinställd. u Ställ in kallare och kontrollera efter 24 timmar. - Apparaten för nära en värmekälla. u Ändra apparatens eller värmekällans placering. Innerbelysningen lyser inte. - Apparaten är inte inkopplad. u Koppla till apparaten.

9 Ta ur drift / Skrota apparat - Dörren var öppen längre än 15 minuter. u Innerbelysningen stängs av automatiskt då dörren varit öppen i ca. 15 minuter. Is- eller kondensvattenbildning. - Dörrens packning kan ha kanat ur spåret. u Kontrollera dörrens packning. Kontakta kundtjänst vid följande störningar: - Dörrens packning är defekt eller ska av andra orsaker bytas. Dörrens packning utbytbar. - I temperaturindikeringen visas DEMO. - LED-belysning defekt eller skydd skadat. AR: Skaderisk genom elektrisk stöt! Under skyddet finns strömförande delar. LED-innerbelysning ska endast bytas eller repareras av kundtjänst eller därför utbildad fackpersonal. Skaderisk genom LED-lampa! LED-belysningens ljusintensitet motsvarar laserklass 1/1M. När skyddet är defekt: Titta inte med optiska linser direkt in i belysningen från nära håll. Ögonen kan därvid skadas. 8 Ta ur drift 8.1 Stänga av apparat u För att koppla från hela apparaten, behöver bara frysdelen kopplas från. Då kopplas också kyldelen automatiskt från Frånkoppling frysdel u Tryck på knappen på/av frysdel fig. 11 (9) under minst 3s. Temperaturindikeringarna är mörka. Hela apparaten är frånkopplad Frånkoppling kyldel u Tryck på knappen på/av kyldel fig. 11 (1) under minst 3s. Innerbelysningen är släckt. Temperaturindikeringen för kyldelen är mörk. u När bara kyldelen ska kopplas från, t.ex. under semestertid, tänk då alltid på att temperaturindikering frysdel måste lysa. 8.2 Ta ur drift u Töm apparaten. u Stäng av apparaten (se Ta ur drift). u Dra ut nätkontakten. u Rengör apparaten (se 6.2). u Låt dörren stå öppen så att ingen dålig lukt uppstår. 9 Skrota apparat Apparaten innehåller fortfarande värdefulla material och ska lämnas åtskild från osorterade hushållssopor. Bortskaffande av uttjänta apparater måste utföras fackmässigt och på vederbörligt sätt enligt gällande lokala föreskrifter och lagar. Vid borttransport av den uttjänta apparaten får inte kylkretsen skadas, varvid det inneslutna kylmedlet (uppgifter på märkskylten) och olja inte kan försvinna okontrollerat. u Gör apparaten obrukbar. u Dra ut nätkontakten. u Skär av anslutningskabeln 33

10 Fig. 5 Fig. 6 Fig. 1 Fig. 7 Fig. 8 Fig. 9 Fig. 10 Fig. 11 Fig. 2 Fig Fig. 4 Fig. 12
