1 I solering Första utgåvan Mars 2014 Sortiment för låglutande tak HÖGEFFEKTIV ISOLERING FÖR PLANA OCH LÅGLUTANDE TAK Högeffektiv takisolering med lambdavärde 0,022W/m K Mycket bra gåbarhet 150 kpa i korttidslast FM-approved på TRP som en Class 1 lösning Mycket bra brandegenskaper är svårantändligt och självslocknande Är termoset smälter eller droppar inte Snabb installation och låg vikt Samma skiva i ett eller flera lager vid plana tak Kan levereras med fals Fall finns i 1:30, 1:40, 1:60, 1:80 och 1:120 Bra för terasstak och gröna tak Beständig mot vattenånga Giftfritt och miljöklassat material Tillverkad med en drivgas som ger noll ODP och låg GWP Spara Energi Spara Koldioxid

2 Inledning Varför isolera? Mer än en tredjedel av CO 2 utsläppen i Europa kommer från uppvärmning av byggnader. I Sverige värms bostäder i större utsträckning än i andra länder upp av förnyelsebar energi. Vi har alltid varit bra på att isolera, men fortfarande står uppvärmning för en mycket stor del av boendekostnaden. På senare år har intresset för och kraven att bygga mer energisnålt ökat. En förändring som uppmuntrar till att introducera nya förbättrade byggmetoder och byggmaterial. En investering i isolering har man alltid kvar. Isoleringsmaterial från Kingspan har en livslängd på många många decennier och behöver vare sig underhåll, service eller elanslutning. Miljö Kingspan Kooltherm - och Thermaprodukter finns med i Basta-registret 1 och de är även bedömda av Byggvarubedömningen² och SundaHus 3. Produkter från våra fabriker i Storbritannien är Breeamvärderade 4. Något som vi även jobbar med för våra fabriker i Holland och som beräknas att vara färdigt under slutet av I Holland har vi på samma sätt blivit värderade av Nederländska institutet för Byggnads Biologi (NIBE). Vi har även rätt att märka våra Kolthermprodukter från Holland med DUBOkeur. En etikett som endast de mest miljövänliga produkter inom ett visst segment får använda. Energiklassning av byggnader (källa boverket.se) I de nya Energideklarationerna som gäller från årskiftet 2014 ska byggnader energiklassas på liknande sätt som till exempel TV-apparater och kylskåp. De flesta nya elektronikprodukter som säljs har klass A till C och de flesta vitvaror klass A. Energiklassningen av byggnader kommer att se annorlunda ut. I byggnadsbeståndet har vi allt från byggnader som är flera hundra år gamla till helt nyuppförda. En byggnad som har en energianvändning som motsvarar de krav som ställs på ett nybyggt hus får klass C, medan flertalet äldre hus kommer att få D, E, F eller G. Lågenergihus kan man säga är hus i klass A eller B. Då energiklassningen hädanefter måste finnas med vid försäljning av ett hus bör det leda till ett ökat intresse att förbättra energiklassningen även på äldre hus. Energiklasser 1 ) BASTA-registreringen innebär att vi kan styrka att våra produkter ThermaTM och Kooltherm klarar överenskomna Egenskapskriterier avseende miljö- och hälsofarliga egenskaper. Se 2 ) I samtliga fall på nivån accepteras 3 ) I samtliga fall på nivån B 4 ) Kooltherm uppnår A+, ThermaTM PIR med al-papperfacing uppnår A+ och övriga ThermaTM PIR uppnår A Tjänster Kingspan Insulation hjälper gärna till med tekniskrådgivning både före, under och efter ett projekt. Vi kan göra jämförande beräkningar av olika typer av konstruktioner och olika materialval. Vi gör även U-värdes- och kondensriskberäkningar. Detaljritningar Kingspan har tagit fram många olika typlösningar, som visar hur våra produkter kan användas. Mer information finns på vår hemsida och i våra produktbroschyrer. Du kan alltid vända dig till vår tekniska service med frågor som rör detaljer för passivhus, teknisk rådgivning, U-värdesberäkningar, daggpunktsberäkningar och arbetsinstruktioner. Mer information och beskrivning av våra tjänster finns på: 2

3 Kingspan TR20 Takisolering Termiska egenskaper Värmeledningskoefficient Isolertjocklek λ D värde (W/m. K) (mm) (SS EN 13165) < 80 0, , ,025 Värmemotstånd Kingspan Therma TR20 Takisolering är en isolerskiva av PIRcellplast som på två sidor är belagd med bitumenglasfiberduk. Användning Skivan kan användas på låglutande tak under både klistrade, mekaniskt infästa och löst utlagda taktäckningssystem. (Arbetsinstruktioner på förfrågan) Detaljexempel Isolertjocklek (mm) R D värde (m². K/W) 30 1, , , , , , , , ,80 Standarddimensioner Kingspan Therma TR20 Takisolering finns som standard i storleken 1200 x 600 mm med raka kanter*. * För avvikande storlekar och kantutföranden ber vi dig kontakta vår kundservice. Tekniska data Egenskap Värde Euro-brandklass F (otestad produkt) (SS EN ) Gåbarhet Klass C Densitet lägst 30 kg/m³ Tryckhållfasthet vid 10 % 150 kpa (tjocklek 80 mm) deformation 120 kpa (tjocklek > 80 mm) (SS EN 826) Slutna celler minst 90% Temperaturbeständighet Kortvarigt högst 220ºC < 1 timme PIR Långtid: 50ºC till +110ºC Kingspan Therma TR20 Takisolering Underlagskonstruktion Certifiering 1 eller 2 skikt Taktäckning Fuktspärr Alla produkter i Kingspan Therma -sortimentet för låglutande tak tillverkas med högsta möjliga kvalitetskrav och är försedda med CE-märkning. Kingspan Therma TR20 Takisolering har dessutom KOMO-certifikat (typgodkännande av byggprodukter). CE-märkning. KOMO attest med produktcertifikat. 3

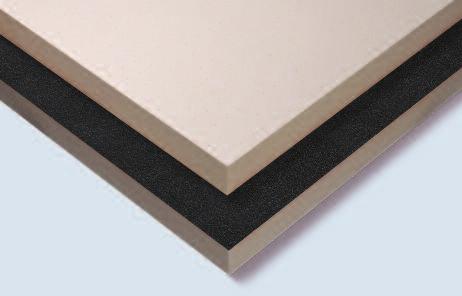

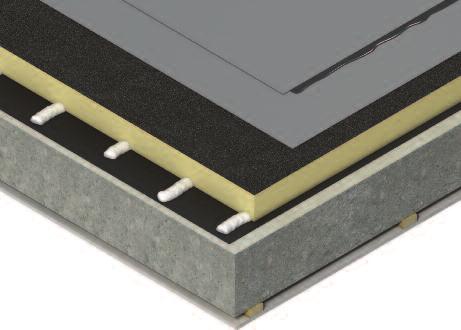

4 Kingspan TR24 Takisolering Termiska egenskaper Värmeledningskoefficient Isolertjocklek λ D värde (W/m. K) (mm) (SS EN 13165) < 80 0, , ,025 Värmemotstånd Kingspan Therma TR24 Takisolering är en isolerskiva av PIRcellplast som på en sida är belagd med bitumenglasfiberduk och på motsatta sidan med mineralglasfiberduk. Användning Skivan kan användas på låglutande tak under både klistrade, mekaniskt infästa och löst utlagda taktäckningssystem. (Arbetsinstruktioner på förfrågan) Detaljexempel Isolertjocklek (mm) R D värde (m². K/W) 50 1, , , , , , ,80 Standarddimensioner Kingspan Therma TR24 Takisolering finns som standard i storleken 1200 x 600 mm med raka kanter*. * För avvikande storlekar och kantutföranden ber vi dig kontakta vår kundservice. Tekniska data Egenskap Värde Euro-brandklass F (otestad produkt) (SS EN ) Gåbarhet klass C Densitet lägst 30 kg/m³ Tryckhållfasthet vid 10 % 150 kpa (tjocklek 80 mm) deformation 120 kpa (tjocklek > 80 mm) (SS EN 826) Slutna celler minst 90% Temperaturbeständighet Kortvarigt högst 220ºC < 1 timme PIR Långtid: 50ºC till +110ºC Kingspan Therma TR24 Takisolering Underlagskonstruktion Certifiering 1 eller 2 skikt taktäckning Fuktspärr Alla produkter i Kingspan Therma -sortimentet för låglutande tak tillverkas med högsta möjliga kvalitetskrav och är försedda med CE-märkning. Kingspan Therma TR24 Takisolering har dessutom KOMO-certifikat (typgodkännande av byggprodukter). CE-märkning. KOMO attest med produktcertifikat. 4

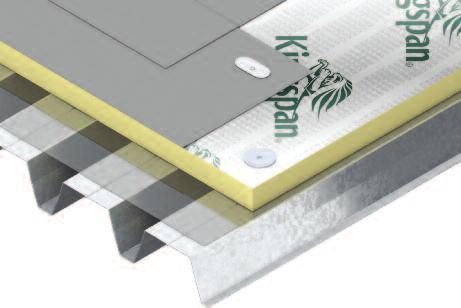

5 Kingspan TR26 LPC/FM Takisolering Termiska egenskaper Värmeledningskoefficient Värmemotstånd λ D värde (W/m. K) (SS EN 13165) 0,022 Kingspan Therma TR26 LPC/FM Takisolering är en isolerskiva av PIR-cellplast som på två sidor är belagd med en flerskikts aluminiumfacing och som uppfyller de stränga brandsäkerhetskrav som ställs av Factory Mutual (FM-godkänd). Användning Skivan kan användas på låglutande tak under både mekaniskt infästa och löst utlagda taktäckningssystem. (Arbetsinstruktioner på förfrågan) Standarddimensioner Kingspan Therma TR26 LPC/FM Takisolering finns som standard i storleken 2400 x 1200 mm med raka kanter*. * För avvikande storlekar och kantutföranden ber vi dig kontakta vår kundservice. Tekniska data Egenskap Värde Euro-brandklass E (otestad produkt) (SS EN ) B-s2, d0 (i ansökan på stålplåt) Gåbarhet klass C Densitet lägst 30 kg/m³ Tryckhållfasthet vid 10 % 150 kpa deformation (SS EN 826) Slutna celler minst 90% Temperaturbeständighet Kortvarigt högst 200ºC < 1 timme PIR Långtid: 50ºC till +110ºC Detaljexempel Isolertjocklek (mm) Kingspan Therma TR26 LPC/FM Takisolering Trapetsprofilerad (TRP) stålplåt Certifiering R D värde (m². K/W) 30 1, , , , , , , , , , , , ,45 1 eller 2 skikt taktäckning Mekaniskt infäst isolering Fuktspärr Alla produkter i Kingspan Therma -sortimentet för låglutande tak tillverkas med högsta möjliga kvalitetskrav och är försedda med CE-märkning. Kingspan Therma TR26 LPC/FM Takisolering har dessutom KOMO-certifikat och FM approval. (typgodkännande av byggprodukter). CE-märkning. KOMO attest med produktcertifikat. 5

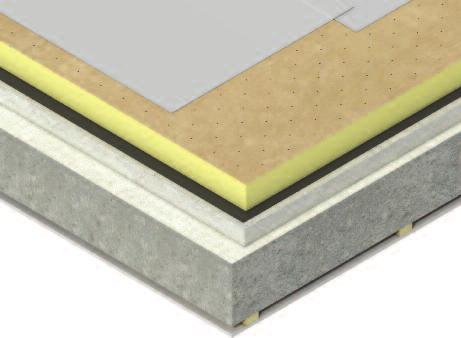

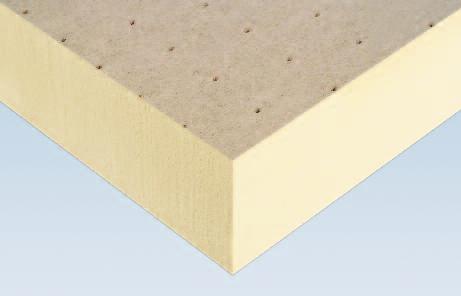

6 Kingspan TR27 LPC/FM Takisolering Termiska egenskaper Värmeledningskoefficient Värmemotstånd Isolertjocklek λ D värde (W/m. K) (mm) (SS EN 13165) < 80 0, , ,024 Kingspan Therma TR27 LPC/FM Takisolering är en isolerskiva av PIR-cellplast som på två sidor är belagd med (mineral- )glasfiberduk och som uppfyller de stränga brandsäkerhetskrav som ställs av Factory Mutual (FM-godkänd). Användning Skivan kan användas på låglutande tak under olika taktäckningssystem. Detaljexempel Isolertjocklek (mm) R D värde (m². K/W) 30 1, , , , , , , , ,80 Standarddimensioner Kingspan Therma TR27 LPC/FM Takisolering finns som standard i storleken 1200 x 600 mm med raka kanter*. * För avvikande storlekar och kantutföranden ber vi dig kontakta vår kundservice. Tekniska data Egenskap Värde Euro-brandklass E (testad som "marknadsvara") (SS EN ) B-s3, d0 (i applikation på TRP) Gåbarhet klass C Densitet lägst 30 kg/m³ Tryckhållfasthet vid 10 % 150 kpa (tjocklek 80 mm) deformation 120 kpa (tjocklek > 80 mm) (SS EN 826) Slutna celler minst 90% Temperaturbeständighet Kortvarigt högst 200ºC < 1 timme PIR Långtid: 50ºC till +110ºC Kingspan Therma TR27 LPC/FM Takisolering Betong tak Certifiering 1 eller 2 skikt taktäckning Fuktspärr Alla produkter i Kingspan Therma -sortimentet för låglutande tak tillverkas med högsta möjliga kvalitetskrav och är försedda med CE-märkning. Kingspan Therma TR27 LPC/FM Takisolering har dessutom KOMO-certifikat och FM approval. (typgodkännande av byggprodukter). CE-märkning. KOMO attest med produktcertifikat. 6

7 Fallisolering till låglutande tak Med Kingspan Thermataper kommer även en ritningstjänst. På så vis säkerställs den mest kostnadseffektiva lösningen för ett tak och att slutresultatet är en takfallslösning som uppfyller kraven på avvattning och isolering över hela ytan. Kingspan Insulation Design Center är en beprövad och pålitlig partner för takfallslösningar. Under de tidiga faserna av ditt projekt är vi beredda att ge dig en komplett offert. Allt du behöver göra är att skicka din takplan till oss. Men vår insats slutar inte där. Vi är tillgängliga för att hjälpa till och ge råd under hela processen, från första tanken till installation, leverans och montage. Therma TT40 Fallisolering Produktdata Högeffektiv PIR-isolering med bitumen-glasfiberväv på båda sidor Värmeledningsförmåga λd- värde 0,027 W/m. K (tjocklek < 80 mm) λd- värde 0,026 W/m. K (tjocklek 80 mm) λd- värde 0,025 W/m. K (tjocklek 120 mm) Format 1200 x 1200 mm Fall 1:30, 1:40, 1:60 och 1:120 Kant Rak kant Emballage Levereras i PE-folie Therma TT46 Fallisolering Produktdata Högeffektiv PIR-isolering med al-papperfacing på båda sidor Värmeledningsförmåga λd- värde 0,022 W/m. K Format 1200 x 1200 mm Fall 1:30, 1:40, 1:60, 1:80 och 1:120 Kant Rak kant Emballage Levereras i PE-folie 7

8 Kontaktuppgifter Försäljning och kundtjänst Kontakta vår försäljningsavdelning för prisuppgifter och vid beställning. Du kan också kontakta oss för varuprov eller dokumentation. Du kan nå oss från måndag till fredag: Kl : Lokalkontor i Sverige Tfn: +46 (0) Fax: +46 (0) e-post: info@kingspaninsulation.se Försäljningskontor Kingspan Insulation Universitetsparken Roskilde Danmark Teknisk support Kingspan Insulation har en av branschens mest tekniskt avancerade supporttjänster. Företaget erbjuder fullständig support helt kostnadsfritt både vid ny- och ombyggnation. Kingspan Insulations teknikavdelning uppdaterar hela tiden sina kunskaper inom byggtrender, konstruktionsmetoder och utveckling av byggnadsvaror. Detta görs för att säkerställa att alltid kunna erbjuda de senaste inom rådgivning och tjänster. Tillgängliga tjänster: R- och U-värdesberäkningar. Rådgivning vid val och produktinformation om Kingspan Insulations fullständiga sortiment av isoleringsprodukter. Rådgivning beträffande installation och förankring för alla tillämpningsområden och produkter. Specifikations- och konstruktionsrådgivning. Tjänster inom takfallsritningar. De fysiska och kemiska egenskaperna hos produkter från Kingspan Insulation B.V. representerar genomsnittliga värden. Dessa värden innehåller normala toleranser och har inhämtats under allmänt accepterade testmetoder. Kingspan Insulation B.V. förbehåller sig rätten att ändra produktspecifikationer utan föregående meddelande. Informationen, de tekniska detaljerna, och förankringsinstruktionerna etc. som ingår i denna dokumentation har distribuerats i god tro och gäller avsedda tillämpningsområden för produkter och tjänster från Kingspan Insulation B.V. Bilderna i dokumentationen är endast avsedd som allmän beskrivning och för att visa en av flera möjliga tillämpningar. Kingspan Insulation B.V. kan inte garantera att beskrivna tillämpningsområden uppfyller lokala föreskrifter. Rekommendationer för användare bör verifieras beträffande lämplighet och överensstämmelse med faktiska krav, specifikationer samt gällande lagar och föreskrifter. För andra tillämpningar och användarvillkor erbjuder Kingspan Insulation B.V. en teknisk konsultationstjänst som bör rådfrågas vid användning av produkter som inte uttryckligen beskrivs i den här dokumentationen. Kontrollera att din dokumentation är aktuell genom att kontakta Kingspan Insulations marknadsavdelning. Kingspan Insulation B.V. Lorentzstraat 1, 7102 JH Winterswijk, Nederländerna P.O. Box 198, 7100 AD Winterswijk, Nederländerna Tfn: +31 (0) Fax: +31 (0) Kingspan och Lion Device är registrerade varumärken som tillhör Kingspan Group plc i Sverige och andra länder. Alla rättigheter reserverade. TM Therma är ett varumärke som tillhör Kingspan Group plc.
