1 Isolering Andra utgåvan Oktober 2014 K15 Fasadisolering ISOLERING FÖR ANVÄNDNING I VENTILERADE FASADSYSTEM Högeffektiv isolering med lambdavärde 0,020 W/m K Mycket bra brandegenskaper är svårantändligt och självslocknande B-s1, d0 som marknadsvara Är termoset smälter eller droppar inte Lufttät och vattenavvisande Beständig mot vattenånga Giftfritt och miljöklassat material Tillverkad med en drivgas som ger noll ODP och låg GWP Spara Energi - Spara Koldioxid

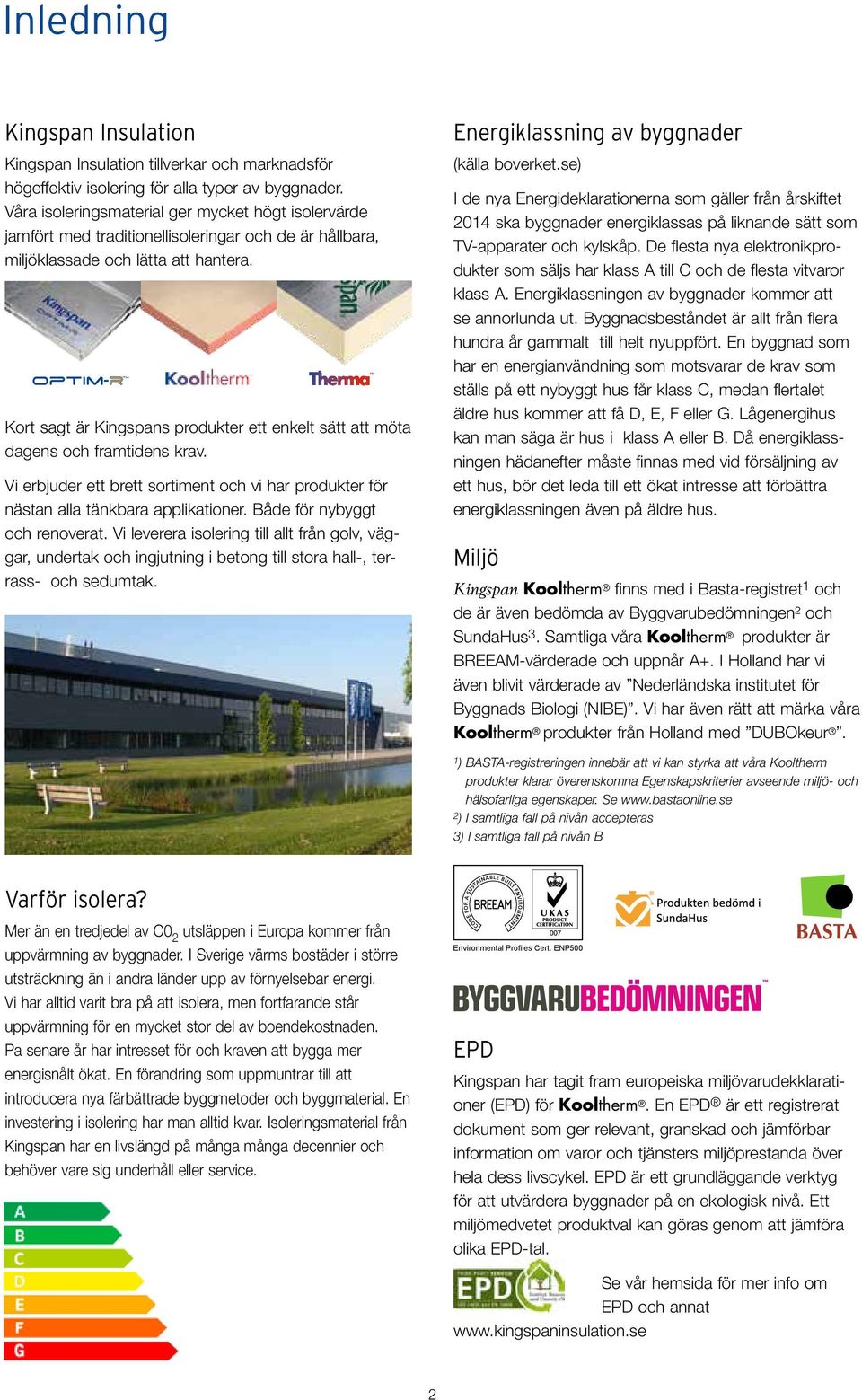

2 Inledning Kingspan Insulation Kingspan Insulation tillverkar och marknadsför högeffektiv isolering för alla typer av byggnader. Våra isoleringsmaterial ger mycket högt isolervärde jamfört med traditionellisoleringar och de är hållbara, miljöklassade och lätta att hantera. Kort sagt är Kingspans produkter ett enkelt sätt att möta dagens och framtidens krav. Vi erbjuder ett brett sortiment och vi har produkter för nästan alla tänkbara applikationer. Både för nybyggt och renoverat. Vi leverera isolering till allt från golv, väggar, undertak och ingjutning i betong till stora hall-, terrass- och sedumtak. Energiklassning av byggnader (källa boverket.se) I de nya Energideklarationerna som gäller från årskiftet 2014 ska byggnader energiklassas på liknande sätt som TV-apparater och kylskåp. De flesta nya elektronikprodukter som säljs har klass A till C och de flesta vitvaror klass A. Energiklassningen av byggnader kommer att se annorlunda ut. Byggnadsbeståndet är allt från flera hundra år gammalt till helt nyuppfört. En byggnad som har en energianvändning som motsvarar de krav som ställs på ett nybyggt hus får klass C, medan flertalet äldre hus kommer att få D, E, F eller G. Lågenergihus kan man säga är hus i klass A eller B. Då energiklassningen hädanefter måste finnas med vid försäljning av ett hus, bör det leda till ett ökat intresse att förbättra energiklassningen även på äldre hus. Miljö Kingspan Kooltherm finns med i Basta-registret 1 och de är även bedömda av Byggvarubedömningen² och SundaHus 3. Samtliga våra Kooltherm produkter är BREEAM-värderade och uppnår A+. I Holland har vi även blivit värderade av Nederländska institutet för Byggnads Biologi (NIBE). Vi har även rätt att märka våra Kooltherm produkter från Holland med DUBOkeur. 1) BASTA-registreringen innebär att vi kan styrka att våra Kooltherm produkter klarar överenskomna Egenskapskriterier avseende miljö- och hälsofarliga egenskaper. Se 2) I samtliga fall på nivån accepteras 3) I samtliga fall på nivån B Varför isolera? Mer än en tredjedel av C0 2 utsläppen i Europa kommer från uppvärmning av byggnader. I Sverige värms bostäder i större utsträckning än i andra länder upp av förnyelsebar energi. Vi har alltid varit bra på att isolera, men fortfarande står uppvärmning för en mycket stor del av boendekostnaden. Pa senare år har intresset för och kraven att bygga mer energisnålt ökat. En förandring som uppmuntrar till att introducera nya färbättrade byggmetoder och byggmaterial. En investering i isolering har man alltid kvar. Isoleringsmaterial från Kingspan har en livslängd på många många decennier och behöver vare sig underhåll eller service. Environmental Profiles Cert. ENP500 EPD Kingspan har tagit fram europeiska miljövarudekklarationer (EPD) för Kooltherm. En EPD är ett registrerat dokument som ger relevant, granskad och jämförbar information om varor och tjänsters miljöprestanda över hela dess livscykel. EPD är ett grundläggande verktyg för att utvärdera byggnader på en ekologisk nivå. Ett miljömedvetet produktval kan göras genom att jämföra olika EPD-tal. Se vår hemsida för mer info om EPD och annat 2

3 Produktdetaljer Termiska egenskaper Värmeledningstal Isolertjocklek λ D -värde (W/m K) (mm) (SS EN 13166) < 45 0, ,020 Värmemotstånd Isolertjocklek R D -värde (mm) (m² K/W) 20 0, , , , , , ,00 Beskrivning Kingspan Kooltherm K15 Fasadisolering en isoleringsskiva med en fiberfri kärna, som på ena sidan är försedd med en vattenavstötande, tät svart sammansatt aluminiumfolie och på den andra sidan med en mikroperforerad blank aluminiumfolie. Detaljexempel Användning Kingspan Kooltherm K15 Fasadisolering lämpar sig tack vare den höga isolerförmågan brandklassen och det vattentäta skiktet mycket bra som isoleringsmaterial i ventilerade fasader. Standarddimensioner Kingspan Kooltherm K15 Fasadisolering finns som standard med raka kanter i storlekarna 1200 x 600 mm. Kontakta vår kundservice beträffande andra storlekar och kantutföranden. Tekniska data Egenskap Euro-brandklass (SS EN ) Densitet Tryckhållfasthet vid 10% deformation (SS EN 826) 100 kpa Dimensionsstabilitet 48h, 70 C och 90% relativ luftfuktighet(längd och bredd) 1,5% Dimensionsstabilitet 48h, -20 C och +70 C (längd och bredd) 1,5% Diffusionsmotstånd (μ) 1430 Slutna celler Minst 90% Värde B-s1, d0 (testad som marknadsvara ) ca. 35 kg/m³ Certifiering Som en följd av CE-märkningen och i kvalitetssäkringssyfte låter vi en oberoende tredje part med jämna mellanrum inspektera våra fabriker. Under dessa inspektioner verifieras alla deklarerade värden, t.ex. värmeledningsförmåga. Kingspan Kooltherm K15 Fasadisolering har också KOMO-certifikat och DUBOkeur-intyg. CE-märkning KOMO-produktcertifikat DUBOkeur BREEAM A+ 3

4 Användningssätt Inledning Kingspan Kooltherm K15 Fasadisolering lämpar sig tack vare den höga isoleringsförmågan och det vattentäta skiktet utmärkt som isolering i ventilerade fasader. I fasader är utrymmet ofta begränsat. Kooltherm behöver mycket litet utrymme för att ge höga isoleringsvärden. Och eftersom Kooltherm är en hård isolerskiva bibehålls altid luftspalten. På så sätt får du en tunn byggkonstruktion. Då Kingspan Kooltherm K15 Fasadisolering möjliggör en tunnare konstruktion får du större frihet att utforma fasaden när det gäller funktion och arkitektur. Skivan levereras med en svart beklädnad så att du mycket väl kan arbeta med ett fasadsystem med öppna fogar. Det är normalt inte nödvändigt att montera en vattentät folie, men det är att rekommendera att tejpa skarvarna. Värmemotstånd Isolerad ventileradfasad En yttre fasad måste uppfylla många krav, framför allt när det gäller brandsäkerheten. Tack vare de goda brandmotståndsegenskaperna hos Kooltherm hamnar Kingspan Kooltherm K15 Fasadisolering i en mycket hög brandklass, Euroklass B-s1, d0 som marknadsvara. För ventilerade fasader är därför Kingspan Kooltherm K15 Fasadisolering ett mycket bra val. R D -värden för olika tjocklek Kingspan Kooltherm K15 Fasadisolering Tjocklek (mm) R D -värde (m² K/W) 20 0, , , , , , ,00 R D -värdena är baserade på CE-märkningen och finns angivna i vårt KOMO-Certifikat. U-värden anges inte i denna tabell, då de är strakt beroende av typ av infästning och av hur många infästningar som används per kvadratmeter. Isoleringstjocklek för U = 0,20 W/m 2 K Kingspan Kooltherm 1 λ D 0,020 W/m K PIR-cellplast 1 λ D 0,023 W/m K Mineralull 2 λ D 0,035 W/m K Polystyrenplast 2 λ D 0,038 W/m K 1 Lambdavärde för den mest sålda produktvarianten 2 Lambdavärdet är ett medelvärde av de tillgängliga värdena inom den nämnda produktgruppen 4

5 Tjänster Isolerad elementfasad, horisontalt bärande system Kingspan Insulation hjälper gärna till med tekniskrådgivning både före, under och efter ett projekt. Vi kan göra jämförande beräkningar av olika typer av konstruktioner och olika materialval. Vi gör även U-värdes- och kondensriskberäkningar. Detaljritningar Kingspan har tagit fram många olika typlösningar, som visar hur våra produkter kan användas. Kontakta oss för mer information. Du kan alltid vända dig till vår tekniska service med frågor som rör detaljer för passivhus, teknisk rådgivning, U-värdesberäkningar, daggpunktsberäkningar och arbetsinstruktioner. Mer information och beskrivning av våra tjänster finns på: Isolerad elementfasad, bärande system av trä 5

6 Arbetsinstruktioner Transport Kingspan Kooltherm isolerskivor ska transporteras torra. Lagring Kingspan Kooltherm isolerskivor ska lagras torrt, liggande och tillräckligt stadigt. Vi rekommenderar att isolerskivorna lagras upphöjda från mark eller golv och täcks med en vattentät folie eller presenning. Lägg inga tyngder på skivorna. Tillskärning Kingspan Kooltherm isolerskivor kan enkelt sågas till önskade mått med t.ex. en fintandad handsåg eller en cirkelsåg. Vi rekommenderar dig att göra detta så noggrant som möjligt så att konstruktionens isoleringsförmåga bibehålls. Hälsa och säkerhet Alla Kingspan Kooltherm produkter är kemiskt oskadliga och säkra att använda. På förfrågan skickar vi gärna ett säkerhetsdatablad för våra produkter. Det finns även att ladda ner från vår hemsida. Väderpåverkan Bearbeta isolerskivorna i torrt tillstånd och vidtå åtgärder för att eliminera instängd fukt före, under och efter monteringen -bygg torrt!. Avbrott i arbetet Vid avbrott i arbetet ska ytor som inte är färdiga väderskyddas enligt praksis. Produkterna får stå öppet i högst 4 veckor. Underlag Innan Kingspan Kingspan Kooltherm monteras ska underlaget vara rengjort och torrt. Underlaget ska vara plant. Avlägsna eventuella ojämnheter. Tejpa eller inte tejpa Vi rekommenderar dig att inte tejpa Kingspan Kooltherm K15 Fasadisolering helt tät med ångtät tejp, eftersom det kan orsaka problem ur byggnadsfysisk synpunkt. Fasadbeklädnad av glas Kingspan Kingspan Kooltherm K15 Fasadisolering kan användas vid fasadbeklädnader av glas bara om specifika arbetsinstruktioner följs. Kontakta vår tekniska service om detta. Allmänna utföranderegler Montera stålväggfästena eller trästommen innan isoleringen monteras. Montera det första skiftet isolerskivor exakt vågrätt. Ett riktsnöre kan vara till god hjälp. Montera Kingspan Kooltherm K15 Fasadisolering med slutna fogar i halvstensförband så tätt som möjligt mot den bärande väggen, så att konvektion förebyggs. Såga eller skär isolerskivorna noggrant så att det inte blir några hål kring väggfästen. Antalet infästningar per kvadratmeter beror på olika faktorer, t.ex. väggkonstruktionen, byggnadens höjd, vindzonen m.m., men Kingspan Kooltherm K15 Fasadisolering ska fästas med minst 4 infästningar per skiva i hörnen. Som fästelement kan infästningar av plaströrstyp användas. Brickans diameter ska vara minst 50 mm. Montera infästningar minst 50 mm och högst 150 mm från isolerskivans kant. Tejpa skarvarna löpande med ålders- och uv-beständig tejp. Montera de bärande profilerna mot väggfästena efter att isolerskivorna har monterats. Fäst till sist fasadbeklädnadssystemet mot den bärande konstruktionen enligt arbetsinstruktionerna från tillverkaren av fasadbeklädnaden. Anslutningar (t.ex. karmar) Lufttäta vid anslutningarna innan isoleringen monteras. Förebygg springor genom att montera Kingspan Kooltherm K15 Fasadisolering så tätt som möjligt mot anslutningar. Dreva eventuellt uppkomna springor (max. 10 mm) med till exempel elastisk polyuretanskumplast. 6

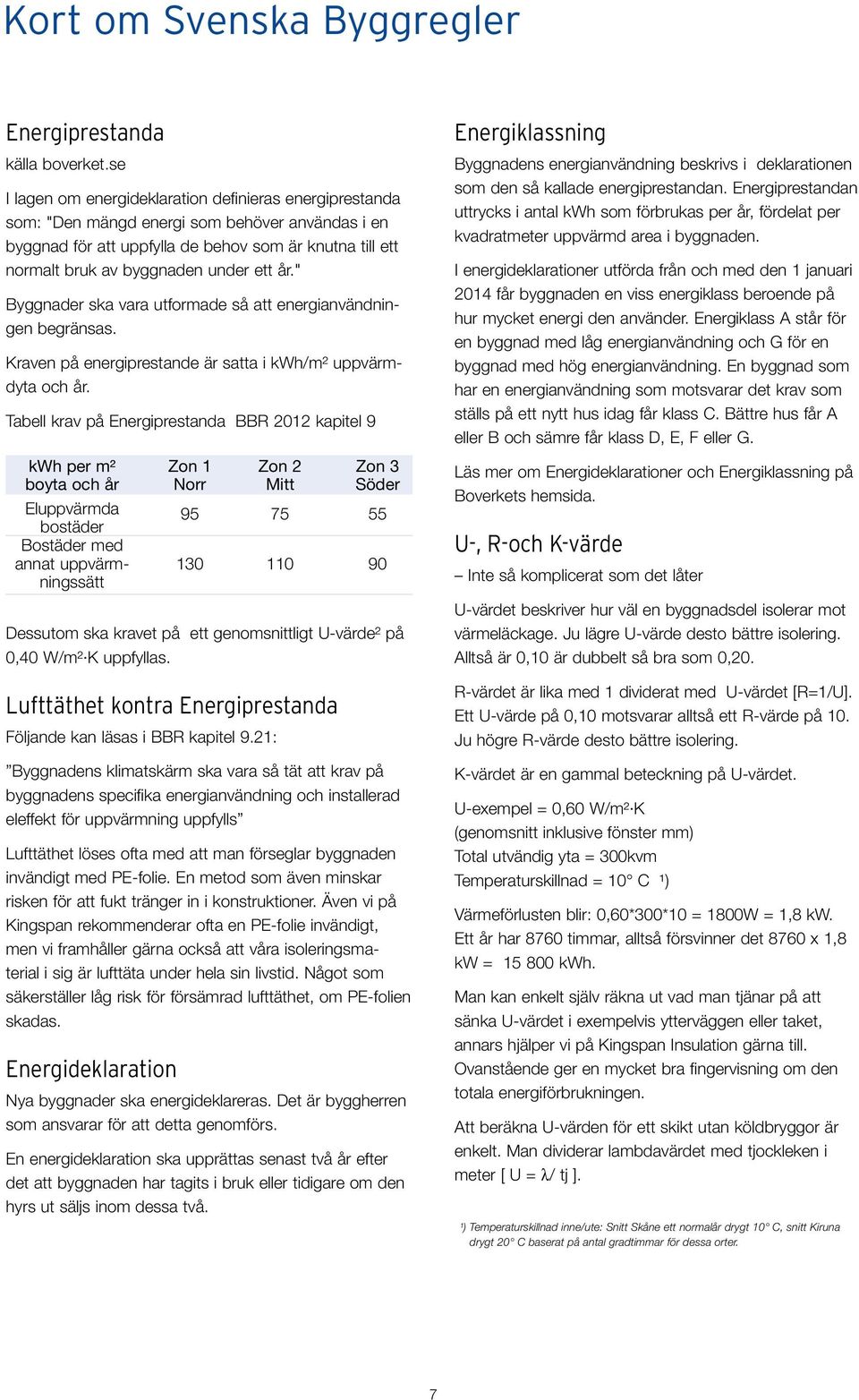

7 Kort om Svenska Byggregler Energiprestanda källa boverket.se I lagen om energideklaration definieras energiprestanda som: "Den mängd energi som behöver användas i en byggnad för att uppfylla de behov som är knutna till ett normalt bruk av byggnaden under ett år." Byggnader ska vara utformade så att energianvändningen begränsas. Kraven på energiprestande är satta i kwh/m² uppvärmdyta och år. Tabell krav på Energiprestanda BBR 2012 kapitel 9 kwh per m² Zon 1 Zon 2 Zon 3 boyta och år Norr Mitt Söder Eluppvärmda bostäder Bostäder med annat uppvärm ningssätt Dessutom ska kravet på ett genomsnittligt U-värde² på 0,40 W/m² K uppfyllas. Lufttäthet kontra Energiprestanda Följande kan läsas i BBR kapitel 9.21: Byggnadens klimatskärm ska vara så tät att krav på byggnadens specifika energianvändning och installerad eleffekt för uppvärmning uppfylls Lufttäthet löses ofta med att man förseglar byggnaden invändigt med PE-folie. En metod som även minskar risken för att fukt tränger in i konstruktioner. Även vi på Kingspan rekommenderar ofta en PE-folie invändigt, men vi framhåller gärna också att våra isoleringsmaterial i sig är lufttäta under hela sin livstid. Något som säkerställer låg risk för försämrad lufttäthet, om PE-folien skadas. Energideklaration Nya byggnader ska energideklareras. Det är byggherren som ansvarar för att detta genomförs. En energideklaration ska upprättas senast två år efter det att byggnaden har tagits i bruk eller tidigare om den hyrs ut säljs inom dessa två. Energiklassning Byggnadens energianvändning beskrivs i deklarationen som den så kallade energiprestandan. Energiprestandan uttrycks i antal kwh som förbrukas per år, fördelat per kvadratmeter uppvärmd area i byggnaden. I energideklarationer utförda från och med den 1 januari 2014 får byggnaden en viss energiklass beroende på hur mycket energi den använder. Energiklass A står för en byggnad med låg energianvändning och G för en byggnad med hög energianvändning. En byggnad som har en energianvändning som motsvarar det krav som ställs på ett nytt hus idag får klass C. Bättre hus får A eller B och sämre får klass D, E, F eller G. Läs mer om Energideklarationer och Energiklassning på Boverkets hemsida. U-, R-och K-värde Inte så komplicerat som det låter U-värdet beskriver hur väl en byggnadsdel isolerar mot värmeläckage. Ju lägre U-värde desto bättre isolering. Alltså är 0,10 är dubbelt så bra som 0,20. R-värdet är lika med 1 dividerat med U-värdet [R=1/U]. Ett U-värde på 0,10 motsvarar alltså ett R-värde på 10. Ju högre R-värde desto bättre isolering. K-värdet är en gammal beteckning på U-värdet. U-exempel = 0,60 W/m² K (genomsnitt inklusive fönster mm) Total utvändig yta = 300kvm Temperaturskillnad = 10 C ¹) Värmeförlusten blir: 0,60*300*10 = 1800W = 1,8 kw. Ett år har 8760 timmar, alltså försvinner det 8760 x 1,8 kw = kwh. Man kan enkelt själv räkna ut vad man tjänar på att sänka U-värdet i exempelvis ytterväggen eller taket, annars hjälper vi på Kingspan Insulation gärna till. Ovanstående ger en mycket bra fingervisning om den totala energiförbrukningen. Att beräkna U-värden för ett skikt utan köldbryggor är enkelt. Man dividerar lambdavärdet med tjockleken i meter [ U = λ/ tj ]. ¹) Temperaturskillnad inne/ute: Snitt Skåne ett normalår drygt 10 C, snitt Kiruna drygt 20 C baserat på antal gradtimmar för dessa orter. 7
