ELKO Sound. planera in musiken redan från start. Möjligheter. Komplett systemlösning

Transkript

1 Sound Sound

2 ELKO Sound planera in musiken redan från start Musik utgör en central del i många hem och traditionellt har musiksystemen främst återfunnits i vardagsrum och eventuellt i form av en enklare radio i köket. I takt med den digitala revolutionen och att allt fler typer av musikspelare dykt upp på marknaden, har även kraven för musiklösningar i hemmen förändrats. Nu förväntar vi oss lättillgänglig musik i allt fler utrymmen och dessutom möjlighet att hantera flera musikkällor på ett enkelt sätt. Möjligheter ELKOs Sound ger huset en mängd olika möjligheter att få tillgång till en lättillgänglig radio-, musik- och ljudanläggning. Dessutom kan komponenterna planeras in redan innan byggstarten och integreras med övriga installationer. Beroende på lösning kan musik strömmas från en smartphone via Bluetooth eller varför inte Internetradio direkt via husets wifi? I mötes- och väntrum fungerar systemet både som underhållnings- och ljudsystem. Komplett systemlösning Ljudsystemet är uppbyggt med högtalare som fälls in i tak eller vägg. Förstärkaren styrs smidigt med en fjärrkontroll eller via den eleganta manöverpanelen. Manöverpanelen passar i ELKOs dubbla apparatdosor och kombineras med samma ramar som ELKOs övriga brytare, dimrar och termostater. Systemet kan byggas ut med subwoofer och extra högtalare. 2

3 3

4 ELKO Sound Streamer ELKO Sound Streamer utgör ett komplett ljudsystem för ljudsättning av ett rum. Stor omsorg har lagts på en smart installation och ett smidigt handhavande med hög kvalitet. Sound Streamern har en radiodel, för både traditionell FM och digital DAB/DAB+ radiomottagning samt åtkomst till internetradio via nätverket. Koppla in en smartphone i AUX-ingången och lyssna på din favoritmusik. Systemet kan utökas med ytterligare förstärkare och högtalare i kaskad. Monteras i dubbel apparatdosa E eller E Ljudpaket Sound Streamer WiFi Komplett ljudpaket med manöverenhet, förstärkare, fjärrkontroll, ett par högtalare och erforderligt kablage. Maxlängd på kablage mellan för-stärkare och manöverenhet är 5m. Manöverenhet med FM, DAB/DAB+, internetradio och upnp/dlna för nätverksstreaming. Försedd med AUX ingång för andra ljudkällor och IR öga. Förstärkare klass D, har anslutningar för två stycken högtalarpar och en utgång för att koppla in en subwooferförstärkare. Ett par takhögtalare 6½, 8 ohm, samt en fjärrkontroll för att styra manöverenheten. Innehåll: - Kombinationsram 2-fack ELKO Plus Fv - Manöverenhet med FM radio och DAB/DAB+ Wifi och 3,5mm, AUX in, IR - Fjärrkontroll m/hållare - 2 st takhögtalare H62 6½, 8 ohm - Förstärkare 2x20W med utgång för inkoppling av Sub-förstärkare - Kablage för sammankoppling av manöverenhet och förstärkare 5 m - 1 st 75 cm flexibel antenn - 2 st högtalarkablar á 2,5 m Fv Ljudpaket Sound Streamer 5,2 1/1 Manöverenhet Sound Stream Manöverenhet används tillsammans med ELKO Sound förstärkare. Manöverenhet med FM, DAB/DAB+, internetradio och upnp/dl- NA för nätverksstreaming. Den är försedd med IR öga för att styras via ELKO Sound fjärrkontroll. AUX ingång för inkoppling av externa ljudkällor. Ansluts till ELKO Sound förstärkare via RJ 45 kablage, maxlängd 5m. Monteras i dubbel apparatdosa E eller E Inbyggnadsdjup 52mm. E-nummer Färg Utförande Vikt/st Förp./antal Fv Manöverenhet Sound Stream 0,4 1/ Alu Manöverenhet Sound Stream 0,4 1/ Sv Manöverenhet Sound Stream 0,4 1/10 ELKO Sound Streamer kompletta ljudpaket levereras i fjällvitt utförande. Önskas aluminium eller svart, utgå från manöverpanelen och välj ut de produkter som behövs för att få ihop en komplett anläggning. 4

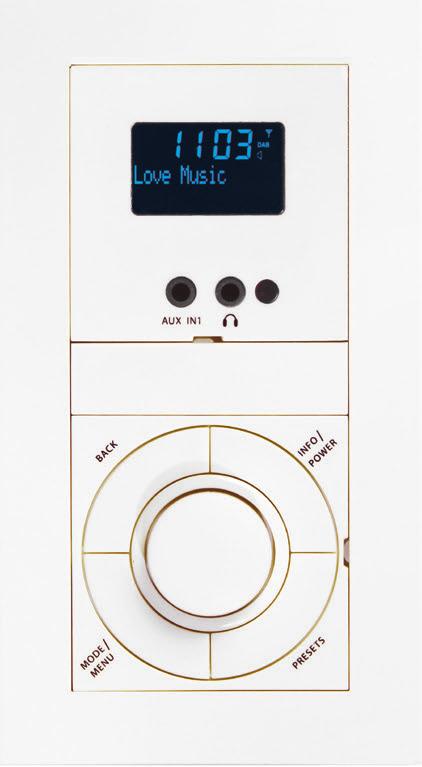

5 ELKO Sound Player 2 ELKO Sound Player 2 utgör ett komplett ljudsystem för ljudsättning av ett rum. Stor omsorg har lagts på en smart installation och ett smidigt handhavande med hög kvalitet. Sound Playern har en radiodel, för både traditionell FM och digital DAB/DAB+ radiomottagning. Inbyggd bluetooth mottagare gör att musik kan streamas från en telefon eller surfplatta. AUX- och hörlursingång i fronten. Den har ett IR öga för att styras via ELKO Sound fjärrkontroll. Baksidan är försedd med AUX in och AUX out. Systemet kan utökas med ytterligare förstärkare och högtalare i kaskad. Monteras i dubbel apparatdosa E eller E Ljudpaket Sound Player 2 Bluetooth Komplett ljudpaket med manöverenhet, förstärkare, fjärrkontroll, ett par 6½ högtalare och erforderligt kablage. Maxlängd på kablage mellan förstärkare och manöverenhet är 5m. Manöverenhet med FM, DAB/DAB+. Inbyggd bluetooth mottagare som gör att musik kan streamas från en telefon eller surfplatta. IR öga och två stycken AUX in samt en stycken AUX out. Förstärkare klass D, har anslutningar för två stycken högtalarpar och en utgång för att koppla in en subwooferförstärkare. Ett par takhögtalare 6½, 8 ohm, samt en fjärrkontroll för att styra manöverenheten. Innehåll: - Kombinationsram 2-fack ELKO Plus Fv - Manöverenhet med FM radio och DAB+, bluetooth, 2xAUX in, 1xAUX out, IR - Fjärrkontroll m/hållare - 2 st takhögtalare H62 6½, 8 ohm - Förstärkare 2x20W med utgång för inkoppling av Sub-förstärkare - Kablage för sammankoppling av manöverenhet och förstärkare 5 m - 1 st 75 cm flexibel antenn - 2 st högtalarkablar á 2,5 m Fv Ljudpaket Sound Player 2 5,2 1/1 Manöverenhet Sound Player 2 Manöverenhet används tillsammans med ELKO Sound förstärkare. Manöverenhet med FM, DAB/DAB+, försedd med IR öga för att styras via ELKO Sound fjärrkontroll. 2xAUX in samt 1xAUX out. Inbyggd bluetooth mottagare gör att musik kan streamas från en telefon eller surfplatta. Ansluts till ELKO Sound förstärkare via RJ 45 kablage, maxlängd 5m. Monteras i dubbel apparatdosa E eller E Fv Manöverenhet Sound Player 2 0,4 1/ Alu Manöverenhet Sound Player 2 0,4 1/ Sv Manöverenhet Sound Player 2 0,4 1/10 ELKO Sound Player 2 kompletta ljudpaket levereras i fjällvitt utförande. Önskas aluminium eller svart, utgå från manöverpanelen och välj ut de produkter som behövs för att få ihop en komplett anläggning. 5

6 ELKO Sound Radio 2 ELKO Sound Radio i Plus design för fast installation. DAB/DAB+ och FM radio med inbyggd bluetooth. Det går att koppla till en extra högtalare och radion kan styras med fjärrkontroll. Tekniska data: - DAB/DAB+ och FM radio - 8 stationer kan sparas i minne - Bluetooth - AUX utgång - Klocka med timerfunktion - Utgångseffekt 2W RMS Mono, 2x1W Stereo - 2 högtalarutgångar, 230V - Inbyggnadsdjup 35 mm - Färg: Fjällvit, aluminium och svart E-nummer Färg Utförande Vikt/st Förp./antal Fv Radio 0,22 1/ Alu Radio 0,22 1/ Sv Radio 0,22 1/1 ELKO Sound högtalare Extra högtalare till ELKO Sound Radio 2 i Plus design. För montage i apparatdosa eller förhöjningsram. Inbyggnadsdjup 25mm. Kabel för inkoppling medföljer, längd 12cm. Tekniska data: - För montage i apparatdosa eller förhöjningsram - Inbyggnadsdjup 25 mm - Kabel för inkoppling medföljer, längd 12 cm - Färg: Fjällvit, aluminium och svart E-nummer Färg Utförande Vikt/st Förp./antal Fv Radio 0,06 1/ Alu Radio 0,06 1/ Sv Radio 0,06 1/1 ELKO Sound Radio levereras i ELKO Plus-design i färgerna fjällvit, aluminium eller svart. Produkten kan också förses med ELKO Option-ramar i naturmaterial eller fjällvit ram i RS, samt monteras i flerfacksramar med övriga produkter i Plus-serien. 6

7 Gemensamma tillbehör Förstärkare Högtalare ELKO Sound förstärkare Stereoförstärkare 2x20W, klass D. 4 stycken ELKO högtalare kan anslutas till förstärkaren. RCA-kontakt på Sub-utgång för tillkoppling av ELKO Sound Sub-förstärkare. Går att kaskadkoppla med ytterligare stereoförstärkare (RCA-kontakter). Inkoppling till ELKO manöverenhet med RJ 45 kablage. Yttermått 235x115x46,5mm. - Effekt: 2x20W med utgång för inkoppling av Sub-förstärkare - Utgångsimpedans: 8 ohm - Klass: D - Frekvensrespons: +/- 1dB ( Hz) - Spänning: 230V Fv ES Amp2x20W 0,54 1/1 Takhögtalare H62 Högtalare 6½ för infällning i tak. Montage sker från utsidan. Maskeringsskiva och håltagningsmall medföljer. Anslutning av kabel med snabbkopplingar på baksidan. Yttermått (ØxD), 234 x 93 mm. Infällningsmått (ØxD), 208 x 83 mm. (min. 70mm regel). Min. avstånd från regel till kant på infällningshål: 38 mm. Levereras i par. - 6½ bas/mellanregister element i polypropylen - 3/4 diskantelement i ferrofluid - Inbyggt delningsfilter - Effekt: Max 100W/30W RMS - Frekvensområde: hz - Känslighet: 89dB@1W/1M - Impedans: 8 ohm E-nummer Färg Utförande Vikt/kg/par Fv Takhögtalare 1,5 ELKO Sound Sub förstärkare 1x50W, klass D, Sub-förstärkare för inkoppling av ELKO Subwoofer högtalare. RCA-kontakt på Sub-ingång för inkoppling till ELKO Sound förstärkare. Volymkontroll för inställning av ljudnivå. Går att kaskadkoppla med ytterligare Sub-förstärkare (RCA-kontakter). Yttermått 185x115x46,5mm. - Effekt: 50W - Utgångsimpedans: 8 ohm - Klass: D - Frekvensrespons: +/- 1dB (20-110Hz) - Säkring: glas 5x20mm, 4A, 250V - Spänning: 230V Fv ES Sub Amp50W 0,54 1/1 Vägghögtalare H82 Högtalare 8 för infällning i vägg. Montage sker från utsidan. Maskeringsskiva och håltagningsmall medföljer. Anslutning av kabel med snabbkopplingar på baksidan. Yttermått (BxHxD), 263 x 355 x 78 mm. Infällningsmått (BxHxD), 237 x 329 x 75 mm. (min. 70mm regel). Min. avstånd från regel till kant på infällningshål: 38 mm. Levereras i par. - 8 bas/mellanregister element i polypropylen - 1 diskantelement i ferrofluid med +/- 3dB omkopplare - Inbyggt delningsfilter - Effekt: Max 120W/45W RMS - Frekvensområde: hz - Känslighet: 90dB@1W/1M - Impedans: 8 ohm E-nummer Färg Utförande Vikt/kg/st Fv Vägghögtalare 5,2 7

8 Högtalare Högtalare Subwoofer S82 Högtalare 2x8 för infällning i vägg. Montage sker från utsidan. Maskerings skiva och håltagningsmall medföljer. Anslutning av kabel med snabbkopplingar på baksidan. Yttermått (BxHxD), 480 x 290 x 103 mm. Infällningsmått (BxHxD), 452 x 261 x 98 mm. (min. 95mm regel). Min. avstånd från regel till kant på infällningshål: 38 mm. Levereras/st. - 2x8 bas element i polypropylen - Effekt: Max 240W/80W RMS - Frekvensområde: hz - Känslighet: 89dB@1W/1M - Impedans: 8 ohm E-nummer Färg Utförande Vikt/kg/st Fv Subwoofer 5,2 Utehögtalare IP44 Tvåvägs högtalare avsedda för utomhusbruk. De levereras med fästanordningar för utanpåliggande montage. Anslutning av kabel med snabbkopplingar på baksidan. Yttermått BxHxD, 163x237x160mm Levereras i par. - 51/4 baselement i polypropylen - Effekt: Max 120W/35W RMS - Frekvensområde: Hz - Känslighet: 89dB@1W/1M - Impedans: 8 ohm E-nummer Färg Utförande Vikt/kg/st Fv Utehögtalare IP44 4,2 Kablage Takhögtalare D50 Högtalare 6½ för infällning. Passar utmärkt vid montage där låg inbyggnadshöjd förekommer. Maskerings skiva och håltagningsmall medföljer. Anslutning av kabel med snabbkopplingar på baksidan. Högtalargrill med magnetiskt fäste, det följer med en rund och en kvadratisk högtalargrill. Högtalarna har en ytterdiameter på 248mm och ett djup på 58mm. Infällningsmått diameter 208mm och ett djup på 56mm. Minsta avstånd från regel till kant på infällningshål: 38 mm. Levereras i par. - 6½ bas/mellanregister - 3/4 diskantelement - Inbyggt delningsfilter - Effekt: Max 100W/30W RMS - Frekvensområde: Hz - Känslighet: 90dB@1W/1M - Impedans: 8 ohm E-nummer Färg Utförande Vikt/kg/par Fv Takhögtalare D50 3,582 Kablage Radio/förstärkare Kablage för tillkoppling mellan manöverenhet och stereoförstärkare. Kablaget består av två patchkablar, RJ45 RJ45, den ena pluggen är gul och den andra svart. De passar i var sitt 20mm rör. Färg Grå. Längd 5m. E-nummer Färg Utförande Vikt/kg/st Grå Kablage Radio/AMP RJ45 0,48 RCA kabel 6m Förlängningskabel för tillkoppling av ELKO Sub-förstärkare. Ansluts på förstärkarens pre-sub utgång till ingången på Sub förstärkaren. Kabeln är vit och passar i ett 20mm rör. Färg vit. Längd 6m Vit RCA kabel 6m 0,47 1/1 8

9 Kablage Tillbehör RCA kabel 10m Förlängningskabel för kaskadkoppling av ELKO stereoförstärkare. Kabeln är vit och passar i ett 20mm rör för var kabel. Färgmärkning svart och röd för vänster- och högerkanal. Levereras i ett set med två kablar. Färg vit. Längd 10m. E-nummer Färg Utförande Vikt/kg/st Vit RCA kabel 10m 1,4 Högtalaruttag komplett Komplett uttag med två stycken snabbkontakter i färgerna rött och svart. Enkel kontaktering av högtalarkablar Vit Uttag 2xHögtalare 0,40 1/1 AUX kabel 3,5mm hane/hona 5m AUX 3,5mm förlängningskabel bestående av en hona i den ena änden och en hane i den andra änden. Färg vit. Längd 5m Vit AUX kabel 5m 3,5mm 0,114 1/1 Högtalarkontakt Kestone Högtalarkontakt med hålbild för Keystone snäpps fast i panel eller uttag. Högtalarkontakten har skruvkoppling på baksidan och snabbkontakter på framsidan. Max ledardiameter 1,5mm Vit Högtalare Keystone 0,11 1/1 Bluetooth HDMI adapter Ketone Bluetooth sändare/mottagare, A2DP. Sändaren pluggas in i 3,5mm hörlursuttag på en ljudkälla. Sändaren paras därefter med en mottagare, t.ex. ELKO Sound A2DP mottagare. Överföring sker med protokoll A2DP (Advanced Audio Distribution Profile) som stöder högkvalitets ljud och EDR (Enhanced Data Rate) med upp till 3Mbit/s, normalt 2,1 Mbit/s. Produkten levereras med laddbart batteri som ger speltid på upp till 12 timmar. Laddning utförs med medföljande USB laddare, som kan pluggas in i universal USB laddare. (5V/350mA laddning) Tekniska data: - Blåtand version Bluetooth V2.1 - Blåtand profil A2DP och AVRCP - Frekvensområde GHz 2.480GHz - Räckvidd Normalt 10m Class2 - Laddning DC5V / 300mA - Standby tid 230 timmar - Speltid upp till 12 timmar - Mått 48x29,4x12,5 mm 62 E-nummer Vit Färg Bluetooth Utförande sändare 0,040 Vikt/kg/st 1/1 Förp./antal Vit Bluetooth mottagare 0,043 1/1 HDMI adapter hona-hona med med 20cm kabel. Avsedd för snäpp montage i centrumlock eller paneler med hålbild för Keystone Vit HDMI Keystone 0,19 1/1 F adapter Keystone F-IEC han kontakt adapter med hålbild för Keystone snäpps fast i panel eller uttag. F-kontakten är en honkontakt. IEC kontakten är avsedd för inkoppling av TV apparat via koaxialkablage. E-nummer Färg Vit Utförande F-IEC Adapter 0,008 Vikt/kg/st Förp./antal 1/ Vit F-F Adapter 0,015 1/1 9

10 Kopplingsschema ELKO Sound Streamer och ELKO Sound Player ,27 Manöverenhet Vänster kanal Stereoförstärkare V Sub-förstärkare V Höger kanal Subwoofer V 230V Extra stereoförstärkare Extra sub-förstärkare 10

11 Produktöversikt E-nummer Art nr Färg Benämning Sound Stream Fv Ljudpaket Sound Stream Fv Manöverenhet Stream Ph Alu Manöverenhet Stream Alu SV Manöverenhet Stream Sv Sound Player Fv Ljudpaket Sound Player Fv Manöverenhet Player 2 Ph Alu Manöverenhet Player 2 Alu Sv Manöverenhet Player 2 Sv Förstärkare Vit ELKO Sound Förstärkare 2x20W Class D Vit ELKO Sound Sub Förstärkare 50W Class D Högtalare Fv Takhögtalare H Fv Vägghögtalare H Vit Takhögtalare D Vit Utehögtalare IP Fv Subwoofer S82 Kablage RCA kabel for SUB 6 m RCA kabel stereo 10 m Vit AUX Kabel 3,5 mm Hane/Hona 5 m Kablage RJ45 RJ45 Radio/förstärkare 5 m Sound Radio Fv ELKO Sound Radio Alu ELKO Sound Radio Sv ELKO Sound Radio 2 Sound Radio högtalare Fv ELKO Sound högtalare Alu ELKO Sound högtalare Sv ELKO Sound högtalare Bluetooth Vit ELKO Sound Bluetooth mottagare Vit ELKO Sound Bluetooth sändare Tillbehör Fv Uttag 2xHögtalare Högtalarkontakt Keystone HDMI adapter Keystone F-IEC adapter Keystone F-F adapter Keystone 11

12 ELKO är en av Skandinaviens ledande tillverkare av elmateriel. I över år har vi levererat kvalitetsprodukter till hem och företag. Vår Vår långa erfarenhet kombinerat med med viljan viljan till till nytänkande gör att ELKO kan presentera en komplett serie designprodukter. gör att ELKO kan presentera en komplett serie designprodukter. ELKO Sound är ett lysande exempel på att vi under loppet av ELKO dessa Sound 60 är år, ett har lysande ändrat exempel och förbättrat på att standarden vi under loppet för av komfort, dessa 70 innovation, år, har ändrat design och och förbättrat funktionalitet standarden i hemmet, för komfort, på innovation, kontoret och design i offentliga och funktionalitet byggnader. i hemmet, på kontoret och i offentliga byggnader. Återförsäljare ELKO Sound_1_2017 Sound_1_2015 ELKO AB Lumaparksvägen Hammarby Kaj 147 Box Johanneshov Tel info@elko.se
