1 Det talas alltmer om dubbla glasfasader i bygg- och arkitektsverige. Hittills finns bara ett färdigt objekt, Roxtec i Karlskrona. Men fler är på gång. Några, som Pir F på Arlanda, Nokia i Kista och Kv Farao i Solna, håller på att byggas, medan ett halvt dussin planeras däribland det omtalade Kista Science Tower, NCC:s fantastiska 27-vånings kontorshus där två av tre fasader utförs som dubbelglasfasad. TEXT MIKAEL ÖDESJÖ Dubbla glasfasader Fasaddetalj från Andromeda Tower i Wiens nya Donau-City. En som följt utvecklingen på området inifrån är Magnus Winegård, Schüco International, vilka också levererar system för dubbelglasfasader. Han har tillhört den grupp kring Anders Svensson på White Arkitekter, vilken i vinter kommer att publicera en dokumentation om dubbelglasfasader utifrån studier och en enkät kring framför allt tyska objekt. Nere i Tyskland har man ett 40-tal rejäla exempel där dubbelglasfasader ingår. Det har gett en hel del svar på de vanligaste frågorna kring företeelsen och om vilka för- respektive nackdelar som finns, berättar Magnus. LÖSER INTE ALLA PROBLEM Han betonar att dubbelglasfasader inte är den ultimata lösningen på hur man ska bygga glasfasader, men han menar att de ändå har sitt berättigande. Arkitekter strävar numera efter en ökad transparens i husen och vill gärna bygga ljusa, öppna glashus. Det ställer höga krav på sol- och energibehandling liksom ljud och komfort. Sådana här problem löser man helt eller delvis med en dubbelglasfasad, men det kostar också, påpekar han. 28 BYGG GLAS 5/00

kontorshus där två av tre fasader utförs som dubbelglasfasad. TEXT MIKAEL ÖDESJÖ Dubbla glasfasader Fasaddetalj från Andromeda Tower i Wiens nya Donau-City.

2 så funkar det! Överst: Roxtec, Karlskrona, det första objektet i Sverige med dubbelglasfasad. Arkitekt Mikael Ried. Ovan: Mediaföretaget M. DuMont Schauberg i Köln har anammat något av Jean Nouvels idé för Cartier-huset i Paris med sin djupa böjda glasfasad flera meter framför huskroppen. De viktigaste funktionerna i en dubbel glasfasad är: hög ljudreduktion, upp till 5055 db regn- och vindskydd solavskärmning enkel att utföra i fasadmellanrummet och kräver inget underhåll individuell fönsterluftning möjlighet till nattavkylning av fastigheten minskade transmissionsvärmeförluster genom drivhuseffekten i fasadmellanrummets buffertzon DUBBLA PRISET Grovt kalkylerat är kostnaden för en dubbelglasfasad just dubbel i jämförelse med en konventionell. Idag är priset för den senare ca kronor kvadratmetern och i dubbelglasfasad-utförande minst kronor, ibland upp till både 6 och kronor kvadratmetern. Det man uppnår med det nya yttre glasskiktet är ett gränssnitt mot vind, sol, regn, friskluft, avluftning och man kan väl säga att förutom det rent image/ arkitektoniska uttrycket finns det BYGG GLAS 5/00 2

De viktigaste funktionerna i en dubbel glasfasad är: hög ljudreduktion, upp till 5055 db regn- och vindskydd solavskärmning enkel att utföra i fasadmellanrummet och kräver inget underhåll individuell

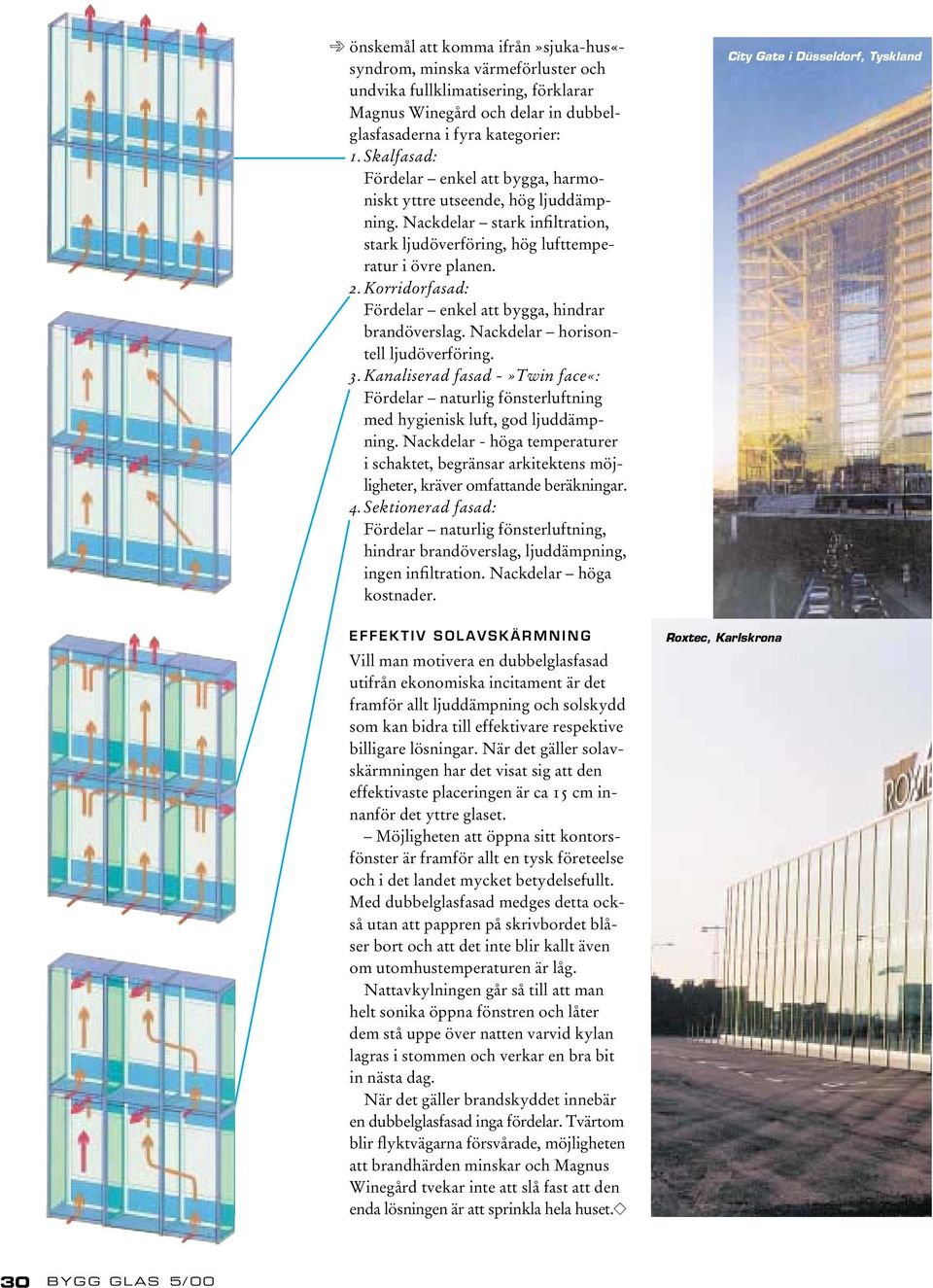

3 önskemål att komma ifrån»sjuka-hus«- syndrom, minska värmeförluster och undvika fullklimatisering, förklarar Magnus Winegård och delar in dubbelglasfasaderna i fyra kategorier: 1.Skalfasad: Fördelar enkel att bygga, harmoniskt yttre utseende, hög ljuddämpning. Nackdelar stark infiltration, stark ljudöverföring, hög lufttemperatur i övre planen. 2.Korridorfasad: Fördelar enkel att bygga, hindrar brandöverslag. Nackdelar horisontell ljudöverföring. 3.Kanaliserad fasad -»Twin face«: Fördelar naturlig fönsterluftning med hygienisk luft, god ljuddämpning. Nackdelar - höga temperaturer i schaktet, begränsar arkitektens möjligheter, kräver omfattande beräkningar. 4.Sektionerad fasad: Fördelar naturlig fönsterluftning, hindrar brandöverslag, ljuddämpning, ingen infiltration. Nackdelar höga kostnader. City Gate i Düsseldorf, Tyskland EFFEKTIV SOLAVSKÄRMNING Vill man motivera en dubbelglasfasad utifrån ekonomiska incitament är det framför allt ljuddämpning och solskydd som kan bidra till effektivare respektive billigare lösningar. När det gäller solavskärmningen har det visat sig att den effektivaste placeringen är ca 15 cm innanför det yttre glaset. Möjligheten att öppna sitt kontorsfönster är framför allt en tysk företeelse och i det landet mycket betydelsefullt. Med dubbelglasfasad medges detta också utan att pappren på skrivbordet blåser bort och att det inte blir kallt även om utomhustemperaturen är låg. Nattavkylningen går så till att man helt sonika öppna fönstren och låter dem stå uppe över natten varvid kylan lagras i stommen och verkar en bra bit in nästa dag. När det gäller brandskyddet innebär en dubbelglasfasad inga fördelar. Tvärtom blir flyktvägarna försvårade, möjligheten att brandhärden minskar och Magnus Winegård tvekar inte att slå fast att den enda lösningen är att sprinkla hela huset. Roxtec, Karlskrona 30 BYGG GLAS 5/00

Korridorfasad: Fördelar enkel att bygga, hindrar brandöverslag. Nackdelar horisontell ljudöverföring. 3.

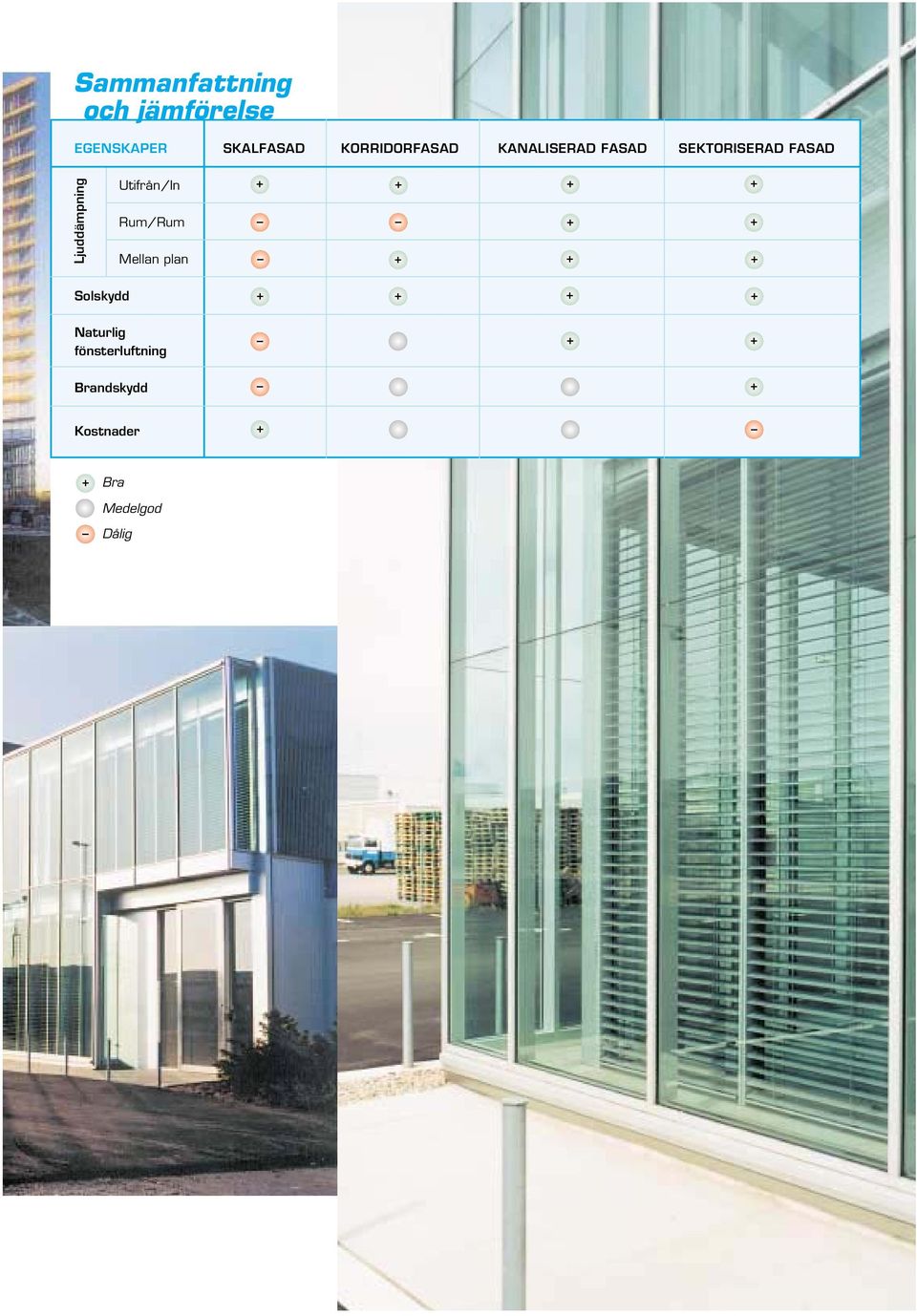

4 Sammanfattning och jämförelse EGENSKAPER SKALFASAD KORRIDORFASAD KANALISERAD FASAD SEKTORISERAD FASAD Ljuddämpning Utifrån/In Rum/Rum Mellan plan Solskydd Naturlig fönsterluftning Brandskydd Kostnader Bra Medelgod Dålig

Ljuddämpning Utifrån/In Rum/Rum Mellan plan Solskydd

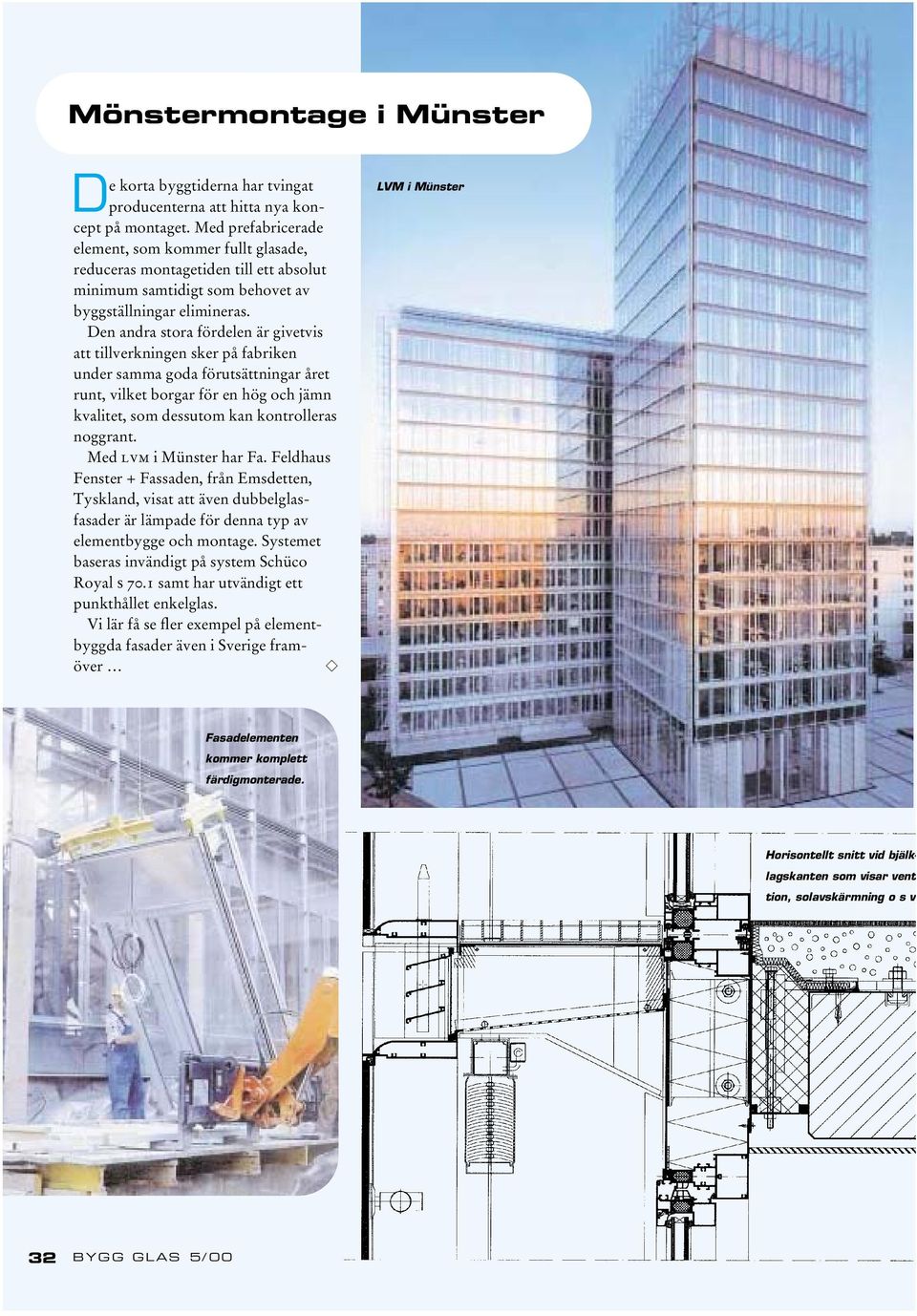

5 Mönstermontage i Münster De korta byggtiderna har tvingat producenterna att hitta nya koncept på montaget. Med prefabricerade element, som kommer fullt glasade, reduceras montagetiden till ett absolut minimum samtidigt som behovet av byggställningar elimineras. Den andra stora fördelen är givetvis att tillverkningen sker på fabriken under samma goda förutsättningar året runt, vilket borgar för en hög och jämn kvalitet, som dessutom kan kontrolleras noggrant. Med lvm i Münster har Fa. Feldhaus Fenster Fassaden, från Emsdetten, Tyskland, visat att även dubbelglasfasader är lämpade för denna typ av elementbygge och montage. Systemet baseras invändigt på system Schüco Royal s 70.1 samt har utvändigt ett punkthållet enkelglas. Vi lär få se fler exempel på elementbyggda fasader även i Sverige framöver LVM i Münster Fasadelementen kommer komplett färdigmonterade. Horisontellt snitt vid bjälklagskanten som visar vent tion, solavskärmning o s v 32 BYGG GLAS 5/00

Den andra stora fördelen är givetvis att tillverkningen sker på fabriken under samma goda förutsättningar året runt, vilket borgar för en hög och jämn kvalitet, som dessutom kan kontrolleras noggrant.

6 Elementen hissas upp i förfrästa spår för att inte skadas. Vertikalt snitt av samma område. Fasadelementen sätts fast i konsoler i bjälklaget. BYGG GLAS 5/00 3
