Tävling tisdag och onsdag 18 & 19 november

Transkript

1 FLYTANDE DRAGRACE Uppdrag till NoT-dagarna för mellanåldrarna (4-6) Uppdraget NoT står för naturvetenskap och teknik. Temat för NoT-dagarna är förnybar energi och energiomvandling i år med vattnet som fokus. Er uppgift blir att tillverka en farkost som drivs med en propeller i vattnet och laddas upp med hjälp av vattenkraft. Material Farkosterna bygger ni av materialsatsen som ni får från KomTek. Till kaross och utsmyckning av farkosten får ni använda valfritt material. Dock ska sponsorernas loggor sitta väl synligt på farkosten. Tävling tisdag och onsdag 18 & 19 november Eftersom många är intresserade av att delta kommer vi i år att köra två dagar på Sliperiet med Dragrace, tisdag och onsdag vecka 47. För att hinna med alla klasser begränsas antalet tävlande farkoster till max 6 farkoster per klass, övriga farkoster deltar i designtävlingen. Pris ges till den snabbaste farkosten samt pris för bästa design. Prisutdelning sker varje timme. Medverkan på bild Vi vill gärna dela med oss av det som händer på NoT-dagarna till andra. Därför ber vi dig som lärare att inför NoT-dagar kontrollera med föräldrar om det är Ok. Anmälan och bokning Vi kommer att lägga upp ett dokument på First Class i konferensen KomTek Allm. med namnet Anmälan till Flytande dragrace där lärarna skriver in sitt namn, skola mm vid önskad tidpunkt. Välkomna Är ni redo att anta utmaningen? Kontakta oss på KomTek Läs mer på vår hemsida:

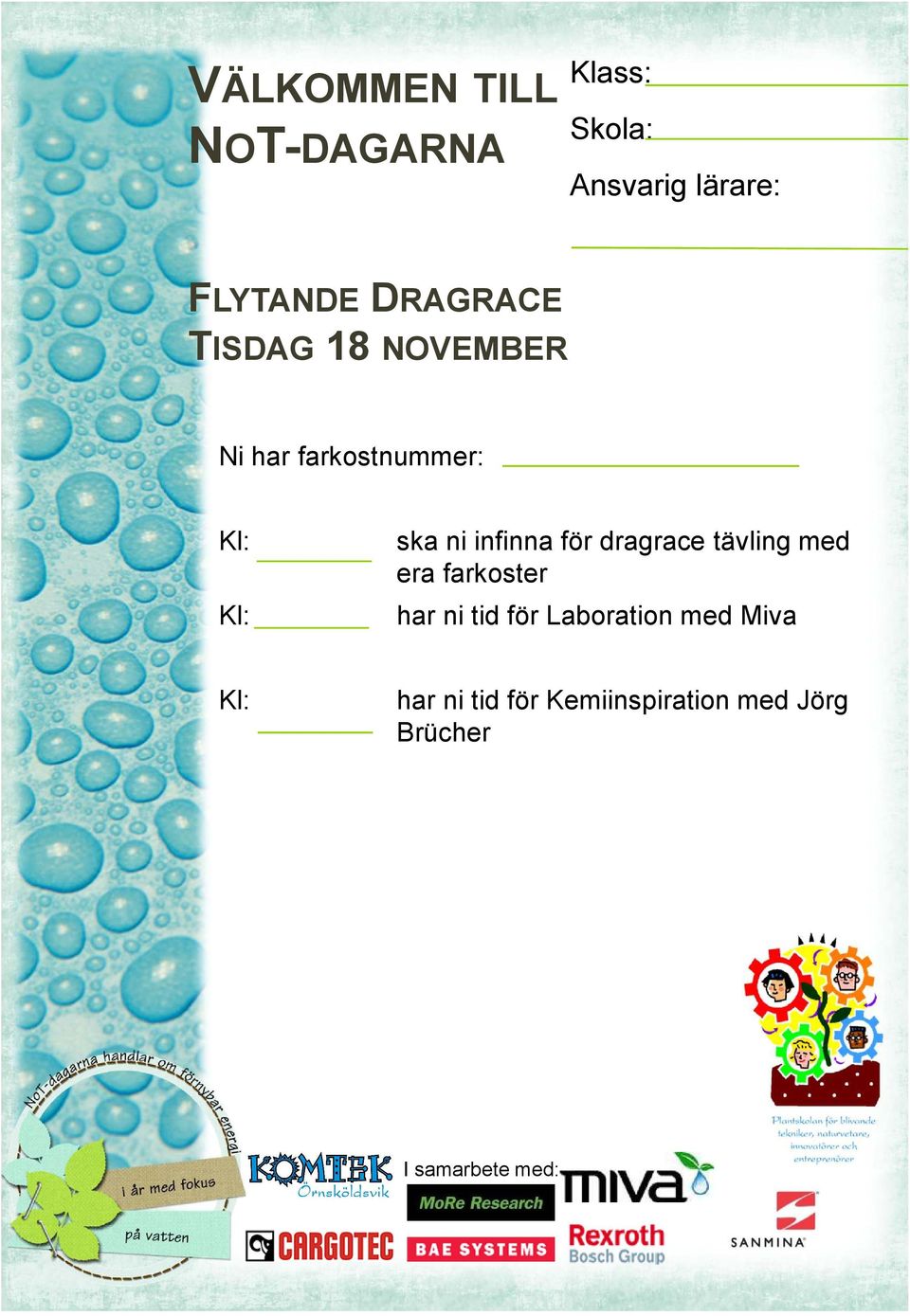

2 VÄLKOMMEN TILL NOT-DAGARNA Klass: Skola: Ansvarig lärare: TISDAG 18 NOVEMBER Ni har farkostnummer: ska ni infinna för dragrace tävling med era farkoster har ni tid för Laboration med Miva har ni tid för Kemiinspiration med Jörg Brücher

3 VÄLKOMMEN TILL NOT-DAGARNA Klass: Skola: Ansvarig lärare: ONSDAG 19 NOVEMBER Ni har farkostnummer: ska ni infinna för dragrace tävling med era farkoster har ni tid för löd på kretskort en ficklampa med Sanmina har ni tid för Kemiinspiration med Jörg Brücher

4 PROGRAM NOT-DAGARNA TISDAG 18 NOVEMBER ONSDAG 19 NOVEMBER ANKOMST Registrering i receptionen, antal elever, flickor resp. pojkar, samt antal farkoster. Tilldelning av bord och påsar för ytterkläder. Ni får även en lapp med tider aktuella för er klass. Varje farkost får en nummerlapp, som ska sitta väl synlig för bedömning av design. Märk borden med skolan och klassens namn. Varje klass har själva bokat tävlingstid och ansvarar för att vara på plats till tävling. Skulle farkosten mot förmodan behöva enklare reparation finns ett reparationsbord på plats för enklare lagningar. Det finns även bord där man kan äta medhavd matsäck. BOKNINGSBARA AKTIVITETER Kemiinspiraton med Jörg Brücher, båda dagarna. Laboration med Miva, tisdag och Löd ficklampa på kretskort med Sanmina, onsdag. Dessa aktiviteter bokas via First Class. AKTIVITETER PÅ PLATS Det finn ett tiotal aktiviteter att prova på på Sliperiet. BRA ATT TÄNKA PÅ Ta gärna med vattenflaska för man blir lätt törstig av allt spännande.

5 INSTRUKTION Uppgift Tillverka en farkost som drivs av en propeller i vattnet och laddas med hjälp av vattenkraft. Tävlingen är som ett dragrace med två farkoster i en cirka 4 m lång vattenränna. De två farkosterna tävlar mot varandra där vinnande tid noteras och tävlar mot de vinnande tiderna i de andra tävlingsheaten. Materiallista, material från KomTek 1 st gummiband 300 mm långt 1 st propeller (som vi skrivit ut i vår 3D-skrivare på KomTek) med fäste. Bygge Motor 1 st trälist för infästning av propeller. 1 st gem för fastsättning av gummiband på trälisten Farkosten drivs av en tryckande propeller, det betyder att propellern ska sitta monterad bak på farkosten. Propellern drivs av en gummibandsmotor som laddas upp av vattenkraft från ett vattenhjul. OBS det ska vara lätt att komma åt att ladda farkosten. Skrov Skrovet byggs av valfritt material. Tänk gärna på att använda återvinningsmaterial. Skrovet bör vara vattentätt så att farkosten flyter. Vattnet i rännan är ca 100 mm djupt, tänk på att inte ha för djupa roder eller likande. Se även till att propellern inte tar i botten. Det fungerar bäst om man använder smältlim för att sätta ihop delarna. Farkosten bör gå så rakt som möjligt. Max längd på farkosten är 400 mm och max bredd är 200 mm. Närbild av laddning

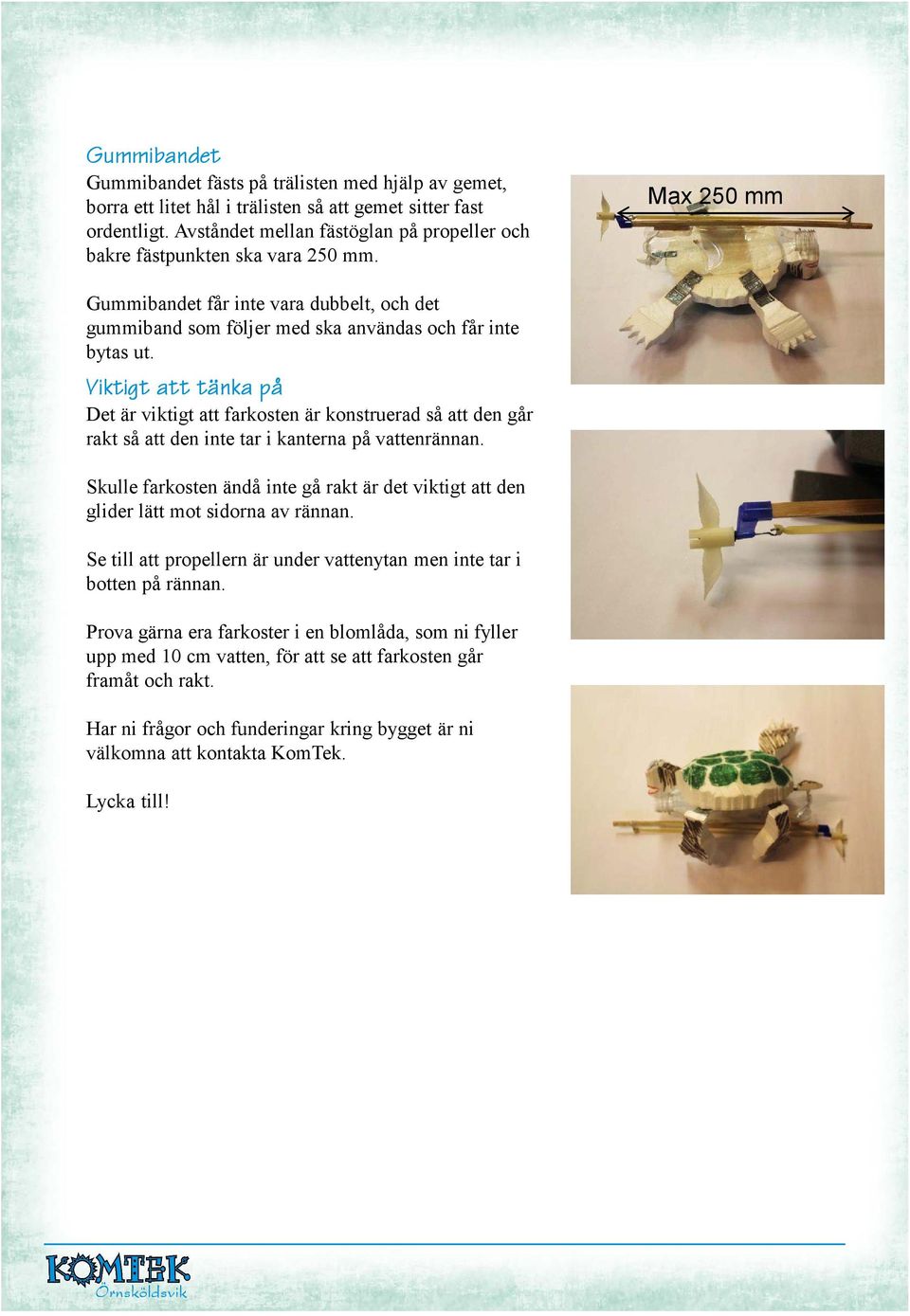

6 Gummibandet Gummibandet fästs på trälisten med hjälp av gemet, borra ett litet hål i trälisten så att gemet sitter fast ordentligt. Avståndet mellan fästöglan på propeller och bakre fästpunkten ska vara 250 mm. Max 250 mm Gummibandet får inte vara dubbelt, och det gummiband som följer med ska användas och får inte bytas ut. Viktigt att tänka på Det är viktigt att farkosten är konstruerad så att den går rakt så att den inte tar i kanterna på vattenrännan. Skulle farkosten ändå inte gå rakt är det viktigt att den glider lätt mot sidorna av rännan. Se till att propellern är under vattenytan men inte tar i botten på rännan. Prova gärna era farkoster i en blomlåda, som ni fyller upp med 10 cm vatten, för att se att farkosten går framåt och rakt. Har ni frågor och funderingar kring bygget är ni välkomna att kontakta KomTek. Lycka till!
