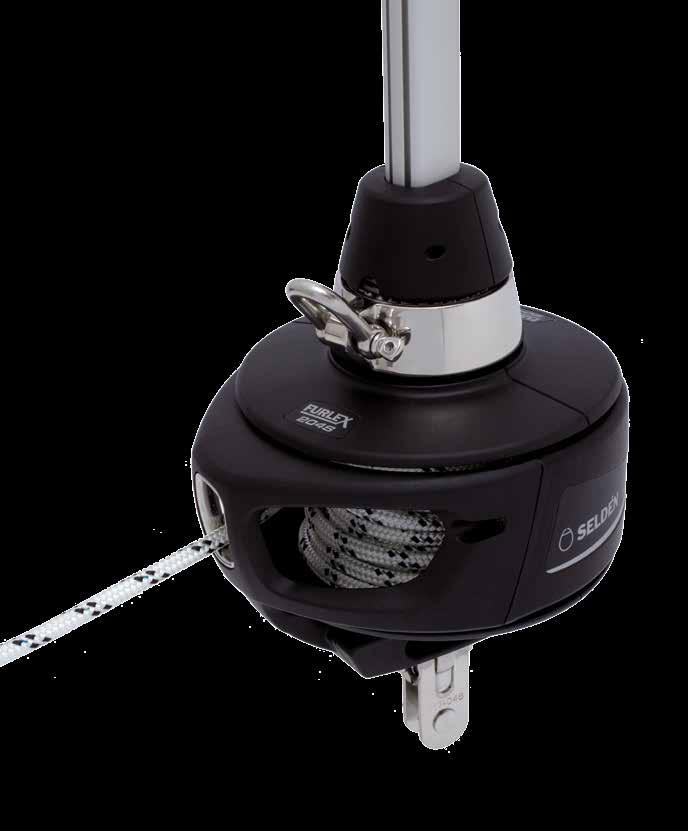

1 104S 204S 304S 404S Den 4 e generationen av en ikon

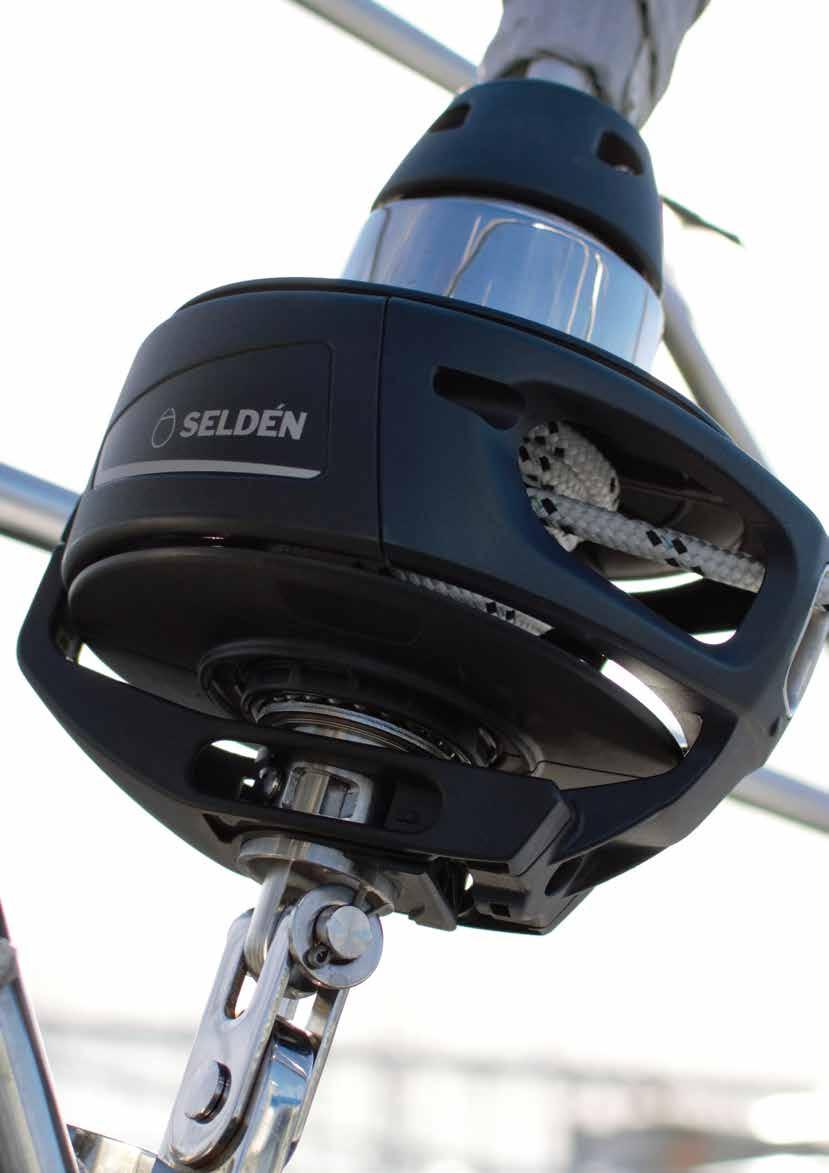

2 Genvägen till skönare segling Den fjärde generationens är en kompromisslös vidareutveckling av världens mest sålda rullfocksystem. Med en beprövad konstruktion i kombination med mycket nytänkande tar vi ikonen in i framtiden. Seldén belastningsfördelare förhindrar......punktbelastning. Fallsvirveln för 104S och 404S har rostfria kullager. Belastningen centreras genom Dyneema - stroppens infästning i svirveln. Rostfria kullager och lagerbanor tål höga laster och i kombination med Seldéns patenterade belastningsfördelare är livslängden lång. Konceptet lanserades 1983 och används fortfarande i 204S och 304S. Segelintaget är tillverkat i rostfritt stål och har runda former för att underlätta sättning av seglet. Halshornsinfästning med ett frivarv samt förstagsprofil i saa dimension ända ner till truan ger en jämn upprullning och bra form på ett revat segel. Dessutom reduceras den kraft som behövs för att rulla in det första varvet. Förstagsprofil med dubbla likrännor och en delbar lintrua. Systemet kan användas som en kappseglingsprofil där de båda likrännorna möjliggör snabba segelskiften. Cruising-seglaren kan med fördel hissa ytterligare ett segel i den lediga rännan och spira ut två försegel på undanvind. NYHET Halshornsringen har en mindre diameter än tidigare modeller. Detta i kombination med en kort schackel reducerar det initiala rullmotståndet. NYHET Kompositmaterial sänker totalvikten med 8% vilket gynnar båtens segelegenskaper. NYHET Dubbla kullager i kombination med ett rullager ger lågt rullmotstånd.

3 Toppskydd/ lagring Distansrör för centrering av wiren Ändplugg i profilens nedre ände Förstagswiren är centrerad och lagrad från toppen hela vägen ner till lintruan. Profilen roterar därför jämnt runt förstaget. Det blir lätt att rulla in seglet och slitage mellan wire och profil elimineras. NYHET Förstagsprofilen består av 2400 långa profiler som kopplas ihop med ett skarvstycke i aluminium och rostfria kopplingsbleck. Skarvstyckena tar upp all vridkraft och kopplingsblecken förbinder profilerna och skapar ett litet mellanrum mellan dem. På detta viss elimineras slitage på både profiler och segel. NYHET Förstagsprofilens utformning med Aero Grooves gynnar aerodynamiken runt profilen och därmed seglingsegenskaperna. (Standard) och vantskruv Gängad terminal för pressning på wiren Som på tidigare modeller skjuts wiren genom profilen, kapas och låses med en Sta-lok wireterminal. En inbyggd vantskruv är ett tillval och om man väljer den får man längdjustering av förstaget utan att halshornsinfästningens höjd över däck påverkas. NYHET För att underlätta den slutliga monteringen av systemet erbjuds nu även ett alternativ där wiren kapas till rätt längd av återförsäljaren och förses med pressade ändstycken i båda ändar. Ändstycket i wirens nedre ände är en gängterminal som kan skjutas genom profilsystemet. För detta alternativ erbjuds inte längdjustering av förstaget som ett tillval. levereras som ett komplett system innehållande alla delar som krävs för långvarig och pålitlig hantering av förseglet. Förutom lagringsdel, lintrua, fallsvirvel och profiler ingår även manöverlina med tillhörande ledblock, en ny förstagswire, en ledbygel för fallet och en hjälpmatare för bekväm sättning av seglet i förstagsprofilen. NYHET För den seglare som redan har ett rullfocksystem och därför inte behöver nya ledblock, fallstyrare, hjälpmatare och Torx bits finns det ett baspaket med reducerat innehåll.

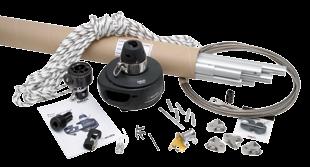

4 Komplett paket Förstags dia. Max. förstagslängd, (Standard) Komplett paket med... och vantskruv Gängad terminal för pressning på wiren 104S Komplett paket S S S

5 Baspaket Förstags dia. Max. förstagslängd, (Standard) Baspaket med... och vantskruv Gängad terminal för pressning på wiren 104S I basutförandet av har ledblock, fallstyrare, hjälpmatare och Torx bits exkluderats S S S Vill du hellre ha en rostfri kåpa finns detta som tillval (204S), (304S) och (404S)

6 19-trådig wire Förstags dia. Rod dia. Max rätande moment (knm) vid 30º krängning Ungefärligt displacement, ton Mastheadrigg Partialrigg Mastheadrigg Partialrigg 104S Kompakterad wire (Dyform ) S 6-8 (5.7) (6.4) (7.1) (7.5) Rod 304S 8-12 (7.1) (7.5) (8.4) (9.5) 404S (11.1) (11.1) (12.7) Bussningar för Navtec, BSI och OYS rod finns tillgängliga från Seldén. finns även med kompakterad wire. Lägg bara till C efter artikelnumret, ex C. F Förstags dia. DH DW DD CB E F ID W2 D2 Riggbult Förstagsjustering, 104S S S S Max. förlikslängd FL-(E+F) Förstagslängd, FL Likrännans invändiga diameter (DLG), Likrännans bredd (WLG), 104S S CB 304S S DD DW E DH ID D2 DLG W2 standard toggel. WLG

7

8 DINGHIESKEELBOATSYACHTS Seldén Mast AB, Sverige Tel +46 (0) Fax +46 (0) Seldén Mast Limited, UK Tel +44 (0) Fax +44 (0) Seldén Mast Inc., USA Tel Fax Seldén Mast A/S, Danmark Tel Fax Seldén Mid Europe B.V., Nederländerna Tel +31 (0) Fax +31 (0) Seldén Mast SAS, Frankrike Tel +33 (0) Fax +33 (0) Seldén Mast Asia Ltd, Hong Kong Tel Fax Seldénkoncernen är världens ledande tillverkare av master och riggsystem i kolfiber och aluminium för jollar, kölbåtar och deplacementbåtar. Våra välkända varumärken är Seldén och. Genom världssuccén rullfocksystem har vi byggt upp ett nät av fler än 750 aukto riserade återförsäljare som täcker alla marina marknader över hela världen. De ger dig snabb tillgång till service, reservdelar och kunnande varhelst du befinner dig. SELDÉN och FURLEX är registrerade varumärken tillhörande Seldén Mast AB S Printed in Sweden. Säljs av segelmakare och riggare över hela världen. SELDÉN och FURLEX är registrerade varumärken tillhörande Seldén Mast AB Seldén Mast AB info@seldenmast.com,
