PROMAPAINT -SC3 Brandskyddsfärg Produktdatablad B 80.0

Transkript

1 Datum: Re.: PROMAPAINT -SC3 Brandskyddsfärg Produktdatablad B 80.0 PROMAPAINT -SC3 är en svällande vattenbaserad brandskyddsfärg. Färgen är fiberfri och ger ett matt, vitt utseende med en fin ytstruktur. Användning: Balkar/pelare-stål Betongkonstruktioner Beskrivning PROMAPAINT -SC 3 är en fiberfri vit färg för invändig och semiexponerad användning på bärande stålkonstruktioner, samt inomhus användning på betongkonstruktioner. Produkten används på ihåliga och öppna stålprofiler, samt på betongkonstruktioner, som kräver mellan /180/210 minuters brandskydd. Produkten kan appliceras med airlessspruta (betong), rulle eller pensel. Primer som är kompatibel med PROMAPAINT -SC3*: Alkydbaserad 2-komponent epoxybaserad ** Zinkdamm epoxybaserad Zink silikatbaserad 1-komponent (96% zink) Ytfärg som är kompatibel med PROMAPAINT -SC3, avsedd använding Z2, Z1, Y & X***: Interthane 990 (2-komponent polyuretanakryl) Temathane 50 (2-komponent polyuretan) UT 6581 (2-komponent polyuretan) Avsedd användning Z2, Z1 & Y: LATEXOR (kopolymer-akryl) TEKNODUR 050 (polyuretan) Polistrya 01 (polyuretanakryl) PRIMODUX H (epoxy) Redox PUR Finish Gloss (2-komponent alifatisk polyuretan) S 2071 (uretanalkyd) Rubbol XD Gloss (aphftagh solid lösningsmedelsbaserad) Challenger Hi-Tech (polyuretan) HEMPATHANE TOPCOAT (2-komponent glansig polyuretanalkyd) *Den totala filmtjockleken (TFT) för primer och ytfärg bör inte överstiga 0,2 mm. Kontakta alltid leverantören av primer/ytfärg för slutliga anvisningar och råd. Tekniska egenskaper Konsistens: flytande Densitet: kg/m 3 ± 15 %. Torrämnesinnehåll: 71 % ± 3 % Expansionsförhållande: 1:15 Viskositet: ~30 Pas v. 20 C Teoretisk förbrukning: ~2,1 kg/m 2 (1 mm TFT) VOC, innehåll: < 1 g/liter* ph-värde: 8,0 ± 0,5 vid 25 C Hållbarhet (vid + 5 C till + 40 C): min. 18 månader** Brandmotstånd: i enlighet med färdig konstruktion *LEED 2009 EQ c4.2 **från tillverkningsdatum, oöppnad. Förvaras svalt och torrt, tål inte frost, hög varme och direkt solljus. Avsedd användning (Stål Z2-X, Betong Z2) Z2 Inomhus i torr miljö: inget krav på ytfärg. Z1 Inomhus hög luftfuktighet: krav på ytfärg. Y Utomhus semiexponerad (under tak): krav på ytfärg. Y Utomhus hög luftfuktighet: krav på ytfärg. Produktdata Dimensioner: Godkännande/test ETA 13/0356 BASTA BK04:03499, artikelnummer Övrigt metallhinkar á 25 kg. pallar á 36 hinkar. Hela dokumentationen för denna färg består av Konstruktionsexempel A 80.0, Produktdatablad B 80.0, Monteringsanvisningar C & Säkerhetsdatablad E 80.0 Sidan 1 av 29

2 **Interguard 269 primersystem har testats i enlighet med ETAG del på underlag av galvaniserat stål och godkänts som kompatibel med PROMAPAINT -SC3. OBS! Testet gäller vidhäftningen för PROMAPAINT -SC3 samt att reaktionen hos PROMAPAINT -SC3 inte ändras. Systemet har inte testats som korrosionsskydd. ***Filmtjocklek i entydigt ytfärgstillverkaren. Vid användning av allmän ytfärg får max. applicerad lagertjocklek vara 0,09 mm. Ordlista VFT: Våt-Film-Tjocklek, den filmtjocklek som kan målas med våtfilmkam. Omräknas till TFT genom att multiplicera med 0,7. T.ex.: 0,40 mm VFT x 0,7 = 0,28 mm TFT. NTFT: Nominell Torr-Film-Tjocklek, den minsta filmtjocklek som nämns i tabell TFT: Torr-Film-Tjocklek, den faktiska filmtjockleken som appliceras på stålet. TFT ska vara NTFT. Tabeller 1 27, allmänt: visar filmtjockleken (NTFT) av PROMAPAINT -SC 3 (exkl. primer och ytfärg) i enlighet med EN stålprofiler som sandblästrats till ISO SA2½ o.l. och som har applicerats nämnda primers och ytfärg. Brandmotstånd R15 till R180, för lastutnyttjandegrad 20% till 80%/ kritisk ståltemperatur 350 C till 750 C. lastutnyttjandegrad er linjär interpolerat från EN :2005 Eurocode 3, tabel 4.1. Tabell 1 8 (ETA 13/0356) gäller för alla H, I, U, L, T, Z formade öppna stålbalkar, vid tresidig brandpåverkan. brandmotstånd R15 til R180. Exempel på dimensionering av filmtjocklek (TFT): Konstruktion: 1 IPE 300 stålbalkar 2 Tresidigt brandskydd Förutsättningar: Kritisk ståltemperatur 500 C/ Lastutnyttjandegrad 79% Invändig montering i torr miljö (Z 2 ). 120 min. brandmotstånd Dimensionering: Ta reda på stålprofilens sektionsfaktor (µ/a-förhållande): µ = stålprofilens invändiga omkrets:3*b + 2*h (se Figur 2) = 3*0,15 + 2*0,30 mm = 1,05 m. A = alltid hela stålprofilens tvärsnittsarea, se SBI Balktabeller = 5381 mm 2 0,00538 m 2. µ/a = 1,05 m / 0,00538 m 2 = 195,17 m m -1. Filmtjocklek (NTFT) PROMAPAINT -SC 3,tabell 6= 5,211 mm. Figur 1 b 4-sidigt µ = 4*b + 2*h Figur 3 h Figur 2 3-sidigt µ = 3*b + 2*h Tabell 9 16 (ETA 13/0356) gäller för alla H, I, U, L, T, Z formade öppna stålpelare, vid fyrsidig brandpåverkan. brandmotstånd R15 til R180. Tabell (WF ) gäller för alla fyrkantiga och rektangulära ihåliga stålbalkar, vid tresidig brandpåverkan. brandmotstånd R15 til R sidigt µ = 2*b + 2*h Tabell (WF ) gäller för alla fyrkantiga, rektangulära och runda ihåliga stålpelare, vid fyrsidig brandpåverkan. brandmotstånd R30 til R120. OBS: oavsett brandskydd är det alltid hela stålprofilens tvärsnittsarea (A) som ska användas för dimensionering. Sidan 2 av 29

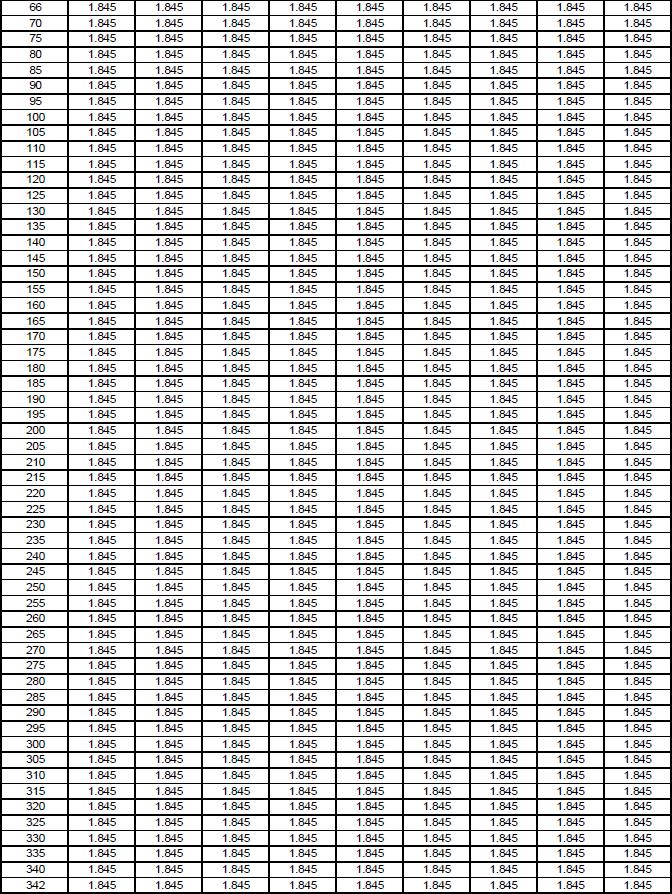

3 Tabell 1: öppna stålbalkar 15 min. Sidan 3 av 29

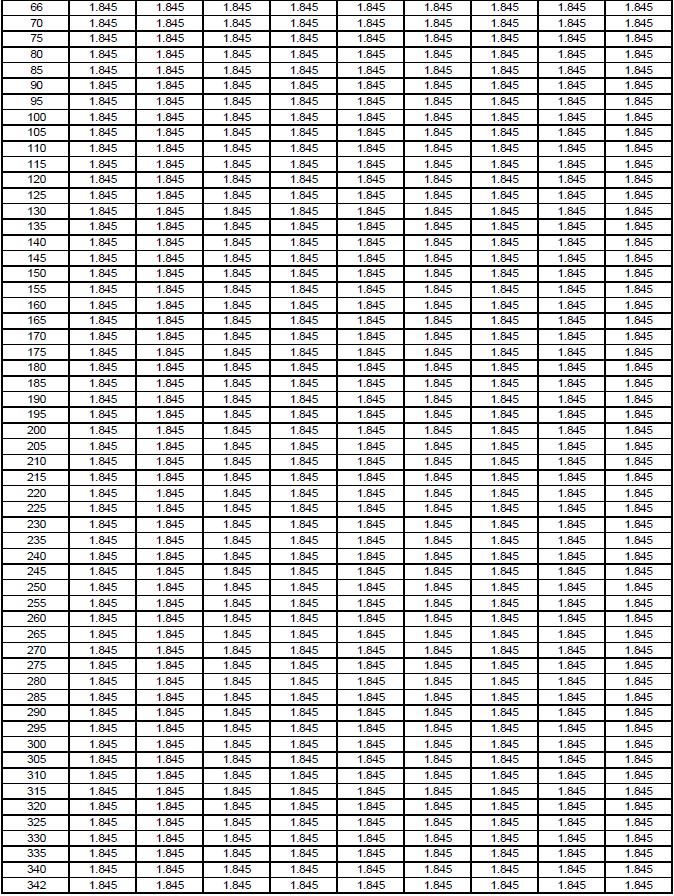

4 Tabell 2: öppna stålbalkar 30 min. Sidan 4 av 29

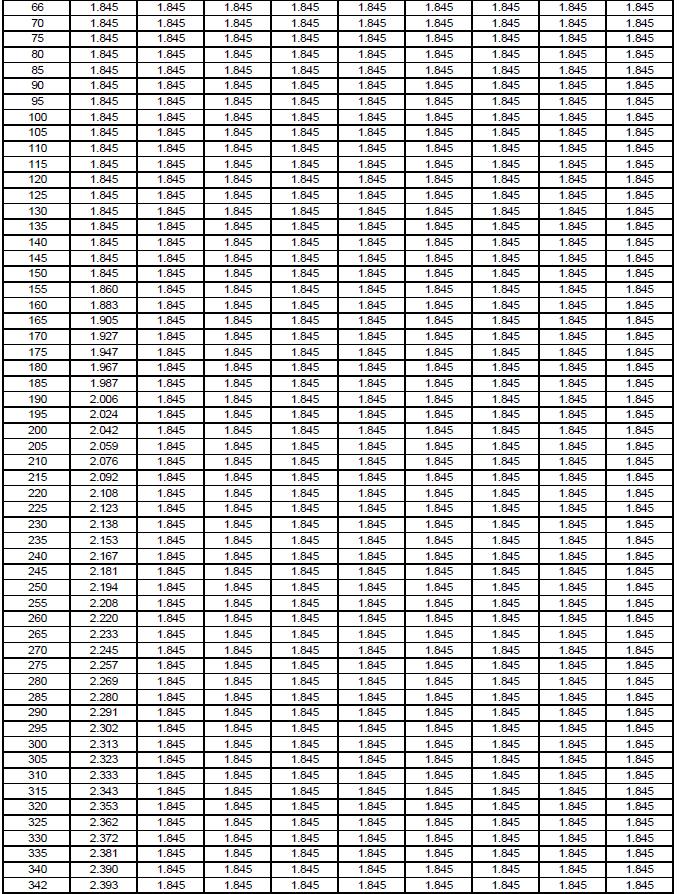

5 Tabell 3: öppna stålbalkar 45 min. Sidan 5 av 29

6 Tabell 4: öppna stålbalkar 60 min. Sidan 6 av 29

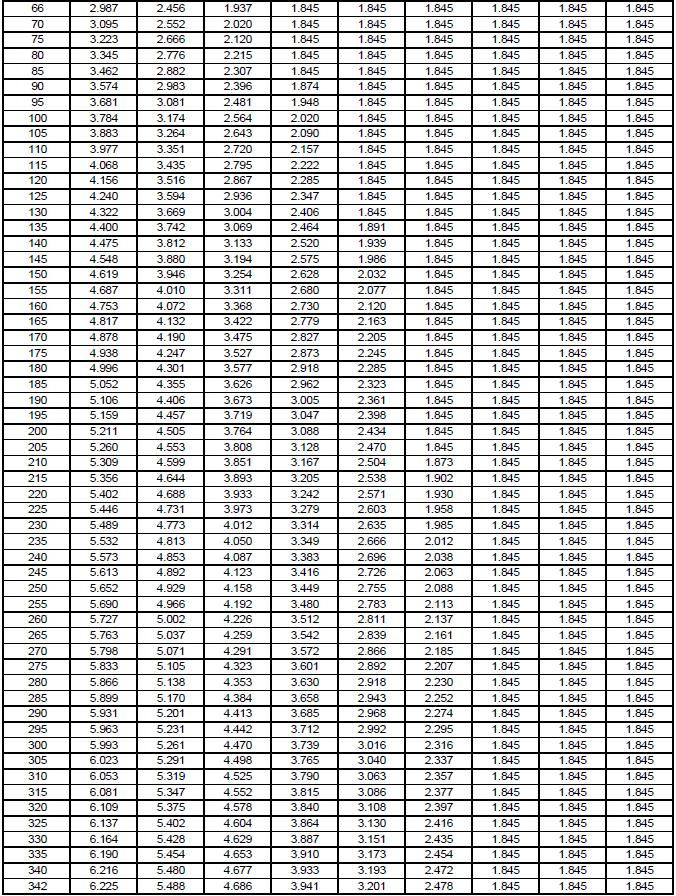

7 Tabell 5: öppna stålbalkar 90 min. Sidan 7 av 29

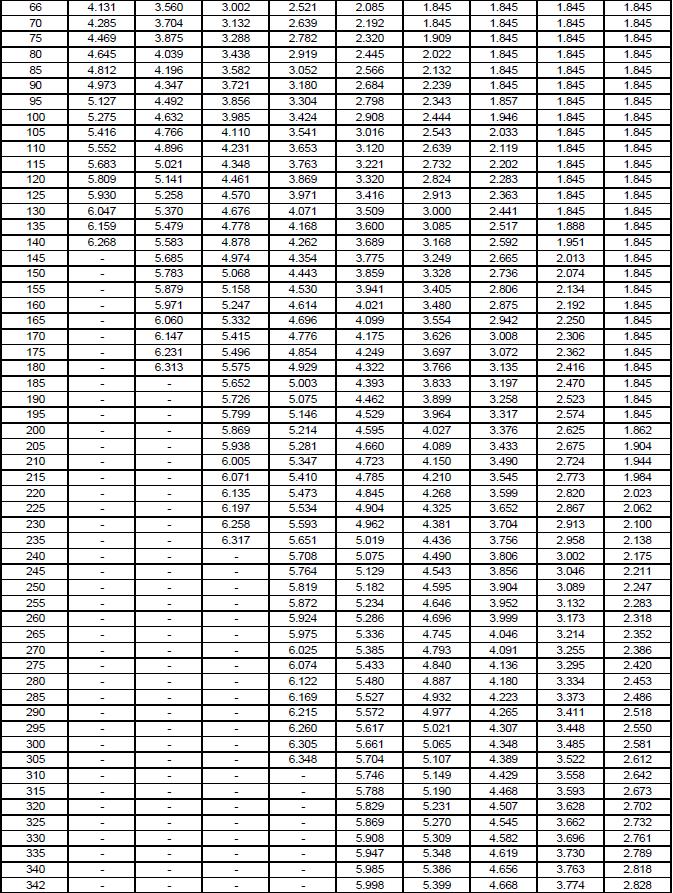

8 Tabell 6: öppna stålbalkar 120 min. Sidan 8 av 29

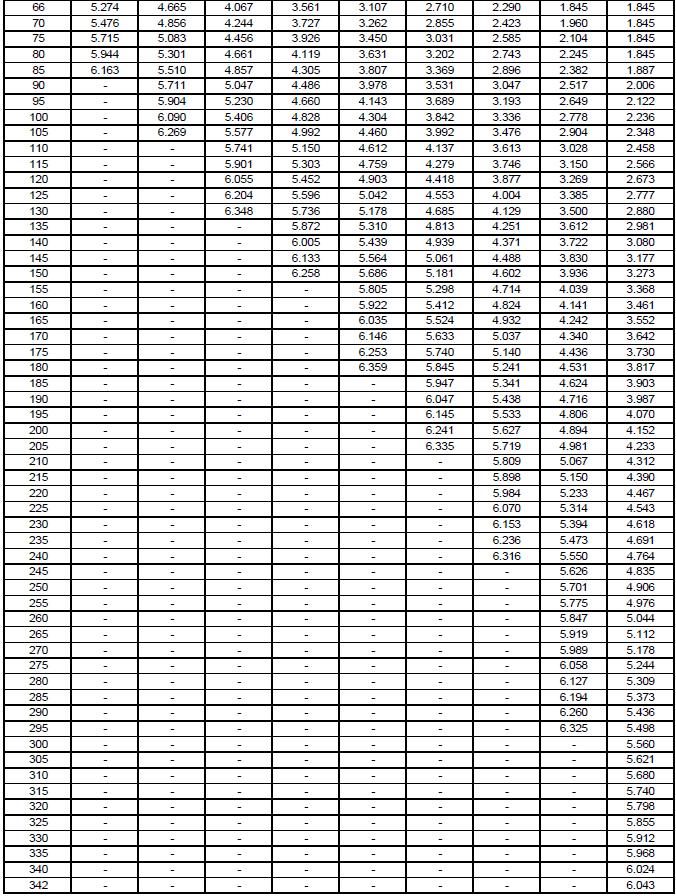

9 Tabell 7: öppna stålbalkar 150 min. Sidan 9 av 29

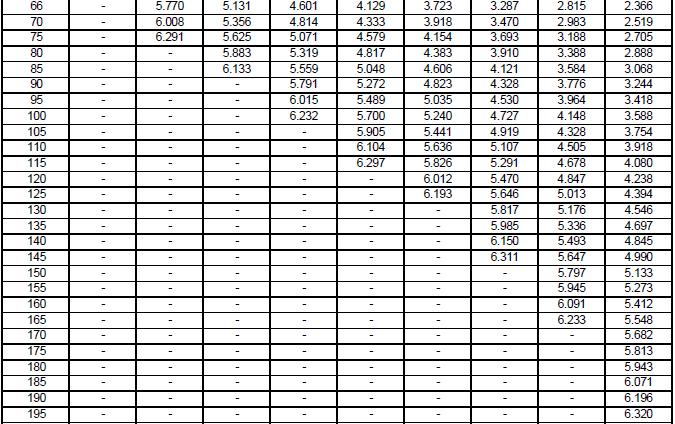

10 Tabell 8: öppna stålbalkar 180 min. Sidan 10 av 29

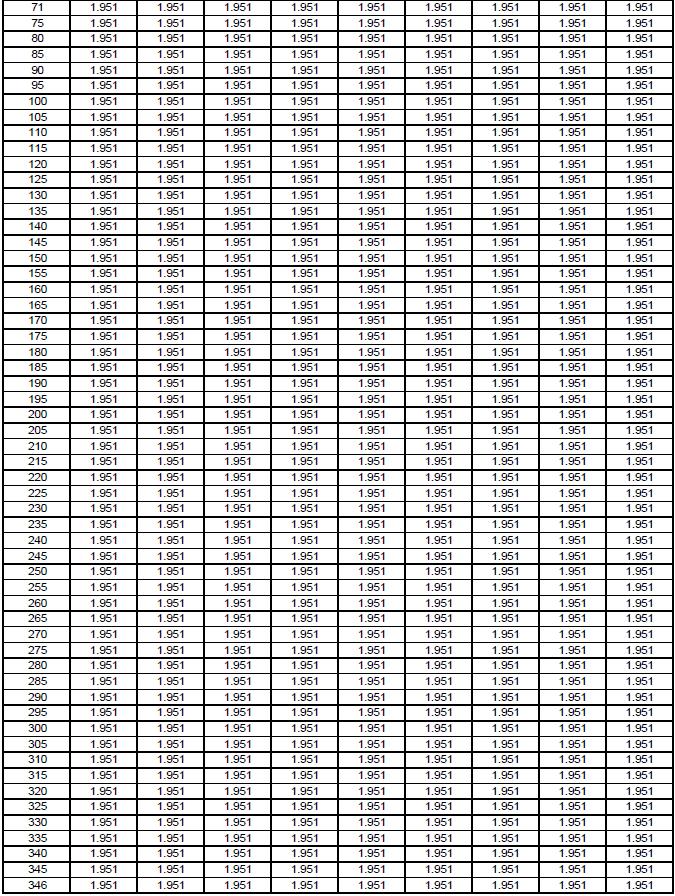

11 Tabell 9: öppna stålpelare 15 min. Sidan 11 av 29

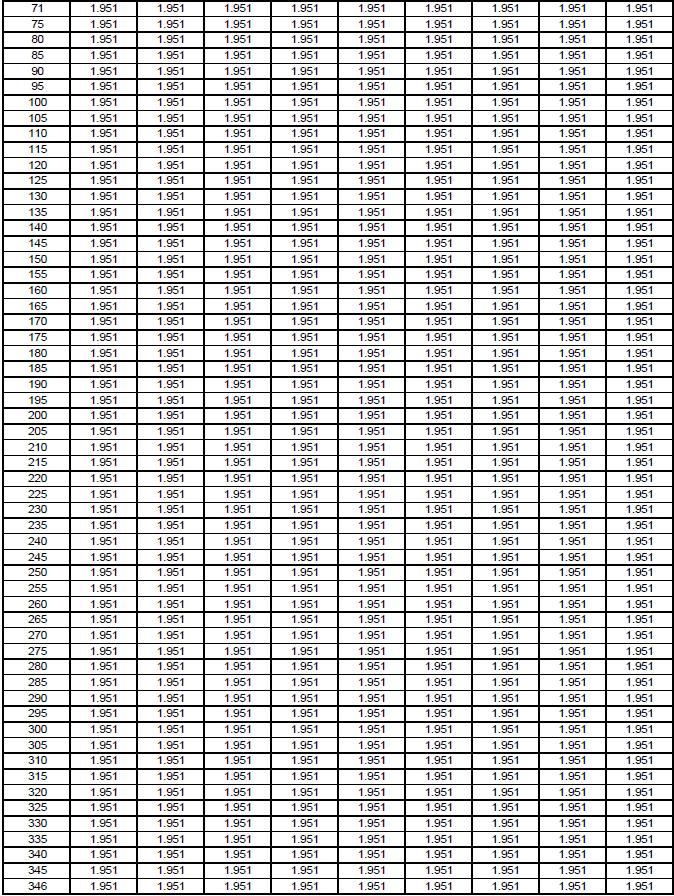

12 Tabell 10: öppna stålpelare 30 min. Sidan 12 av 29

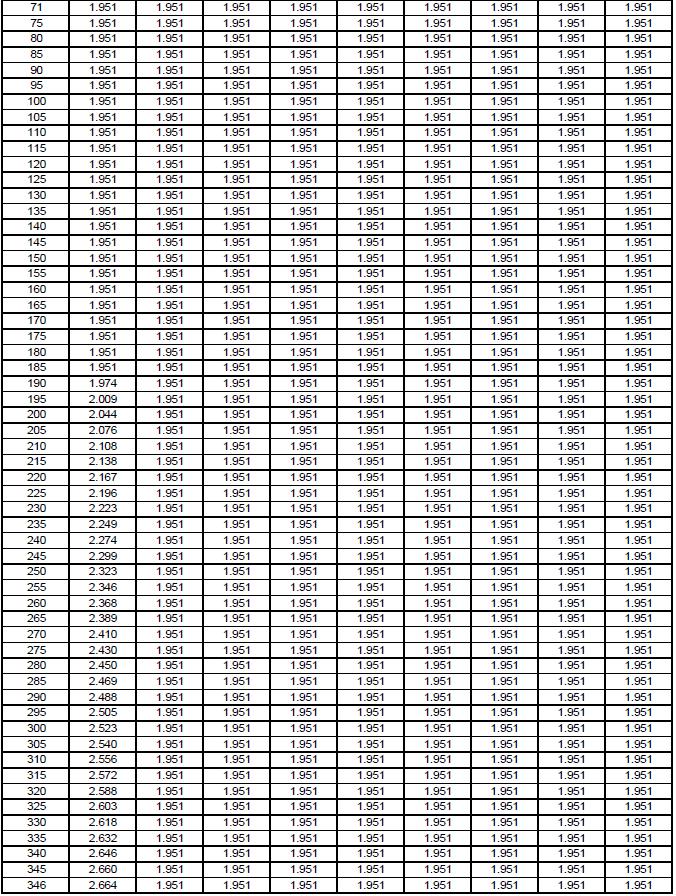

13 Tabell 11: öppna stålpelare 45 min. Sidan 13 av 29

14 Tabell 12: öppna stålpelare 60 min. Sidan 14 av 29

15 Tabell 13: öppna stålpelare 90 min. Sidan 15 av 29

16 Tabell 14: öppna stålpelare 120 min. Sidan 16 av 29

17 Tabell 15: öppna stålpelare 150 min. µ/a,m C 400 C 450 C 500 C 550 C 600 C 650 C 700 C 750 C Sidan 17 av 29

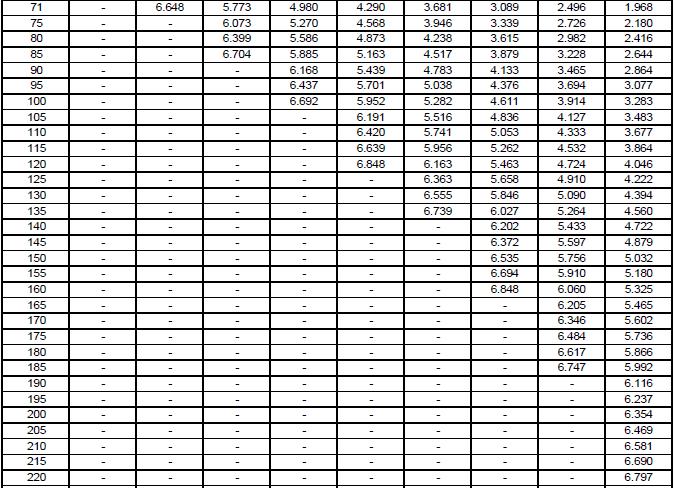

18 Tabell 16: öppna stålpelare 180 min. Sidan 18 av 29

19 Tabell 17: fyrkantiga och rektangulära ihåliga stålbalker 15 min. Sidan 19 av 29

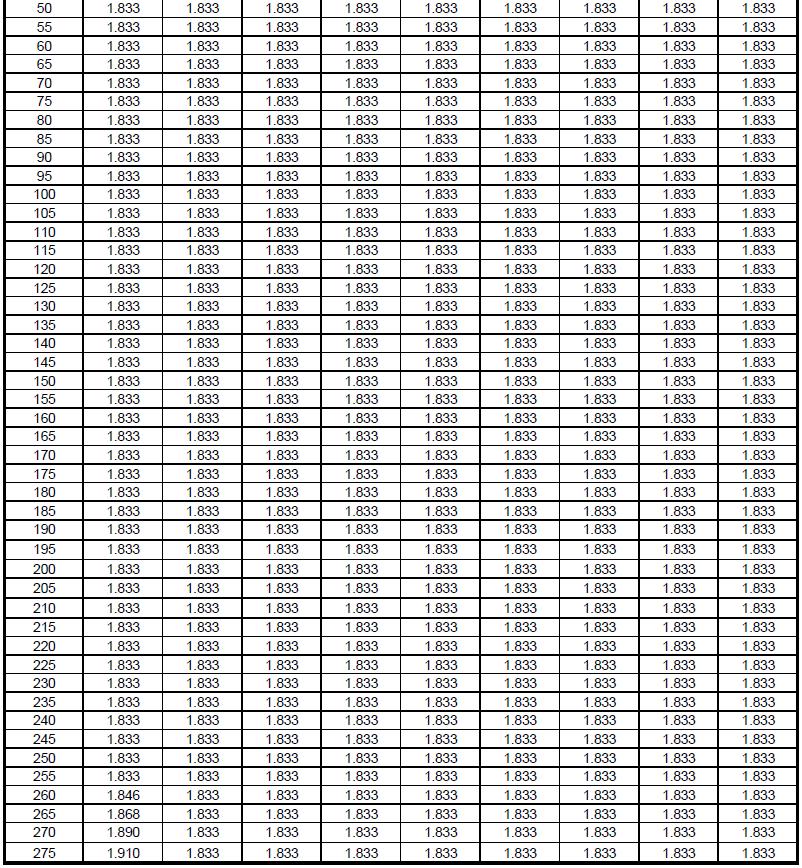

20 Tabell 18: fyrkantiga och rektangulära ihåliga stålbalker 30 min. Sidan 20 av 29

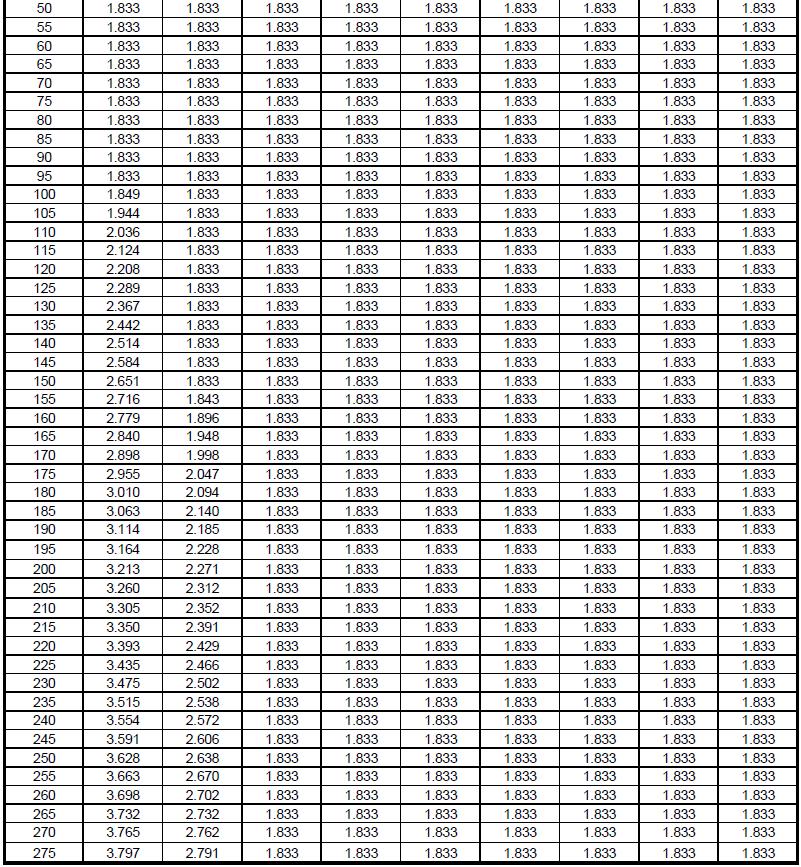

21 Tabell 19: fyrkantiga och rektangulära ihåliga stålbalker 45 min. Sidan 21 av 29

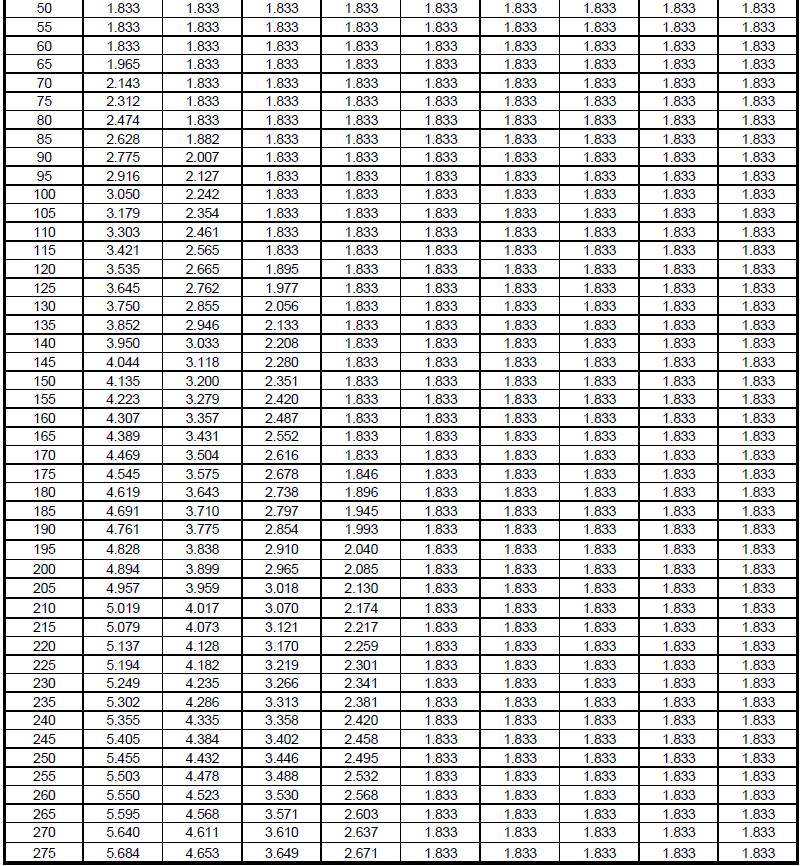

22 Tabell 20: fyrkantiga och rektangulära ihåliga stålbalker 60 min. Sidan 22 av 29

23 Tabell 21: fyrkantiga och rektangulära ihåliga stålbalker 90 min. Sidan 23 av 29

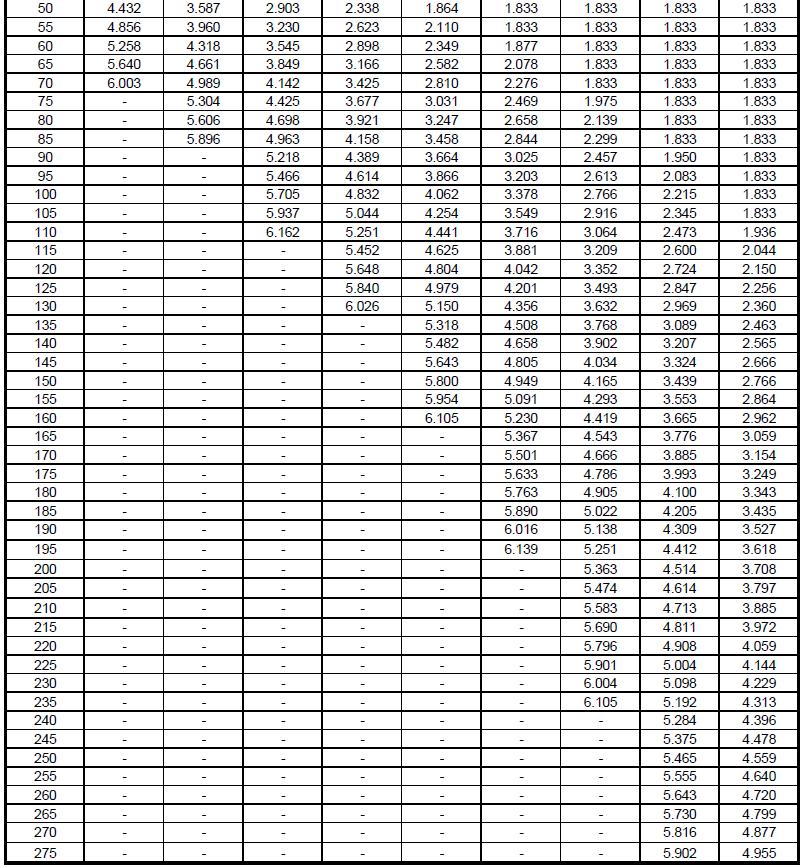

24 Tabell 22: fyrkantiga och rektangulära ihåliga stålbalker 120 min. Sidan 24 av 29

25 Tabell 23: fyrkantiga och rektangulära ihåliga stålbalker 150 min. Sidan 25 av 29

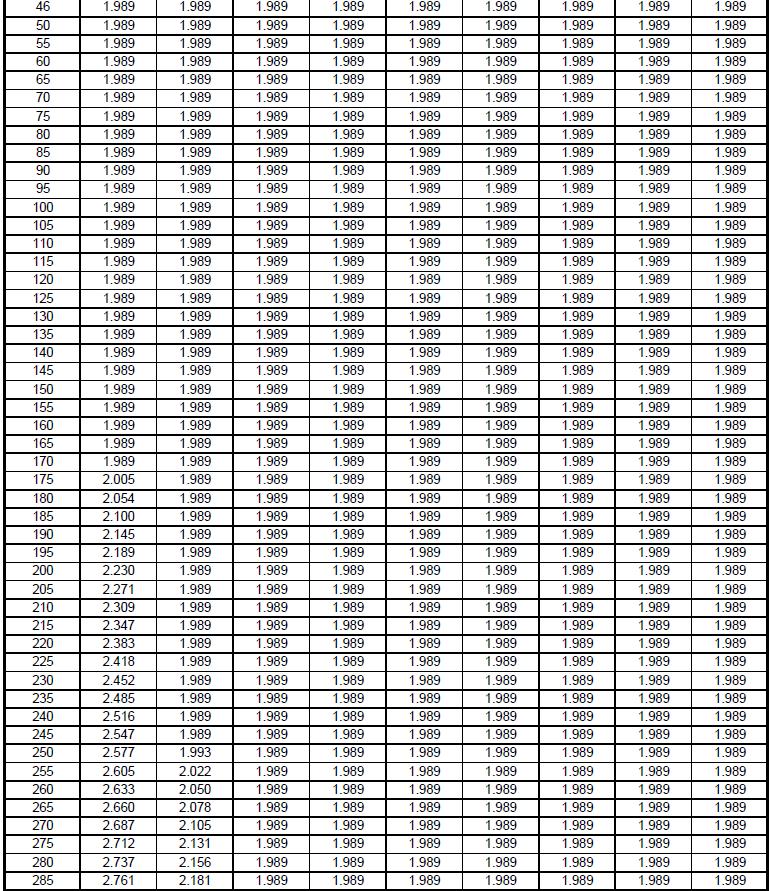

26 Tabell 24: fyrkantiga, rektangulära och runda ihåliga stålpelare 30 min. Filmtjocklek (NTFT) i mm för PROMAPAINT -SC3,för lastutnyttjandegrad/kritisk ståltemperatur på: Sidan 26 av 29

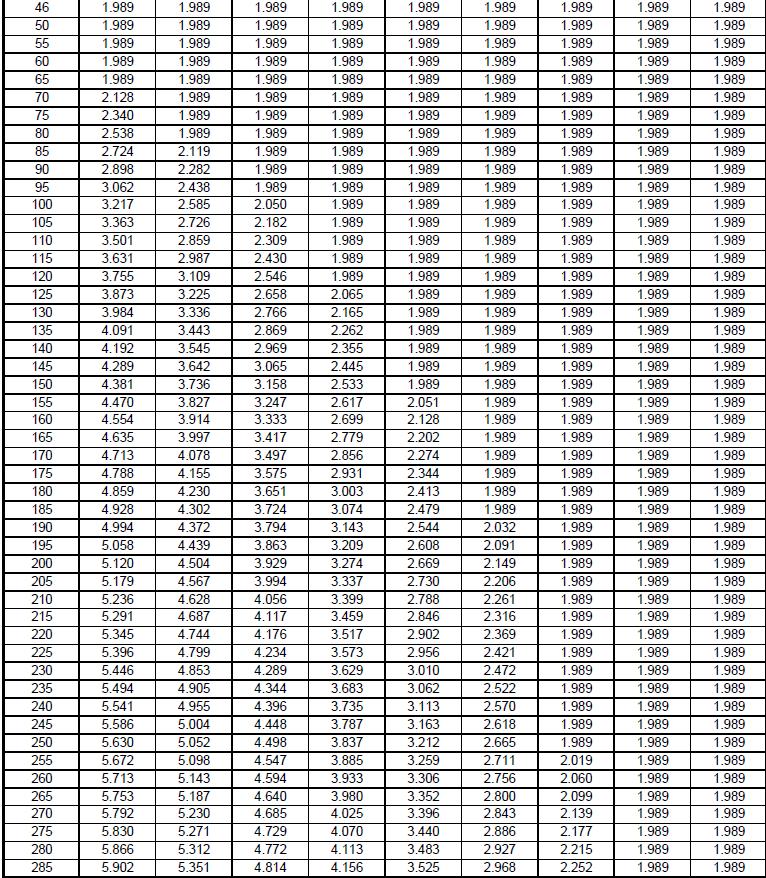

27 Tabell 25: fyrkantiga, rektangulära och runda ihåliga stålpelare 60 min. Filmtjocklek (NTFT) i mm för PROMAPAINT -SC3,för lastutnyttjandegrad/kritisk ståltemperatur på: Sidan 27 av 29

28 Tabell 26: fyrkantiga, rektangulära och runda ihåliga stålpelare 90 min. Filmtjocklek (NTFT) i mm för PROMAPAINT -SC3,för lastutnyttjandegrad/kritisk ståltemperatur på: Sidan 28 av 29

29 Tabell 27: fyrkantiga, rektangulära och runda ihåliga stålpelare 120 min. Sidan 29 av 29
