1 randskydd med Knauf Fireboard Effektiv brandskyddsinklädnad

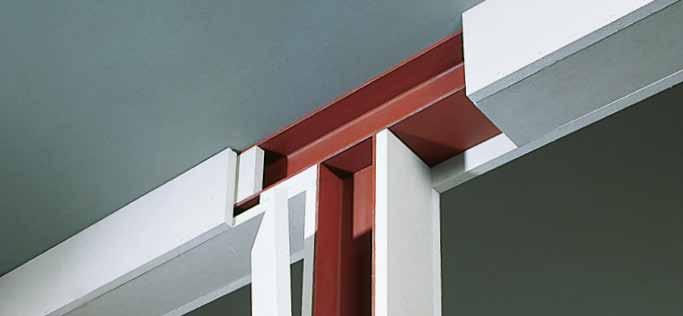

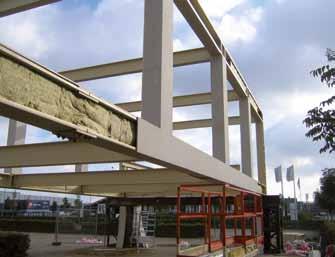

2 Knauf Fireboard Sparar plats, material och arbetstid Pelare och balkar av stål är utsatta för stora påfrestningar i händelse av brand. e måste skyddas och Knauf Fireboard är ett effektivt och ekonomiskt system att utföra dessa inklädnader. Tack vare skivans extrema brandegenskaper klarar man alla typer av inklädnader (R30-R120) med minimala byggmått. Knauf Fireboard kan användas till alla balk- och pelarstorlekar. Skivan fungerar också utmärkt för inklädnad av träkonstruktioner samt el- och ventilationskanaler. Kontakta Knauf anogips för mer information. Välbeprövat och godkänt system Knauf Fireboard är mycket välbeprövad efter ca 20 års användning på den svenska marknaden. Skivan har en kärna av specialgips, som på båda sidor samt på långkanterna är beklädd med obrännbar glasfiberväv. Varför välja Knauf Fireboard? Mycket välbeprövat system Klarar alla konstruktioner upp till R120 Helt obrännbar och oorganisk Godkänd i våtutrymmen Kläs dikt mot stålet utan platskrävande och kostsamma tunnplåtsprofiler Monteras med klammer snabbt och rationellt montage Mycket fördelaktig totalekonomi Kan erhållas formatsågad Godkänd enligt yggvarubedömningen et innebär att skivans stabilitet och bärkraft kan bibehållas under brandförloppet. 3

3 imensionering med Knauf Fireboard Finns i flera tjocklekar samt möjlighet till specialformat Skivan finns i hela fyra olika tjocklekar: 15, 20, 25 samt 30 mm. imensioneringen av inklädnaden görs efter pelar- och balktyp, antal sidor som skall kläs samt brandklass. Knauf Fireboard kan också fås tillsågad i önskat specialformat. Även om skivan är enkel att bearbeta är specialformat att föredra vid ett större antal upprepade inklädnadsmått. Enkelt montage Skivorna monteras tätt intill pelare eller balkar samt sammanfogas med klammer på s100 mm i hörnen. Montagesättet kan användas för samtliga pelarkonstruktioner oavsett dimension. För balkkonstruktioner (tresidig inklädnad) kan metoden användas för en balkhöjd upp till 600 mm. Konstruktionen infästes då med anslutningsprofil H25/35 i bjälklaget samt klamras ihop under balken. Vid balkhöjder överstigande 600 mm måste en bakomliggande tunnplåtsstomme användas. Ekonomi randskyddsinklädnader med Fireboard innebär även en ekonomisk vinning. Vid jämförelser mellan konstruktioner innehållande Secura oard på stomme och Fireboard-konstruktioner, visar det sig att brandskyddsinklädnad av pelare och balk med Fireboard innebär en besparing på minst 50%. Och då omfattar denna jämförelse enbart materialet om den reducerade montagetiden räknas in blir besparingen ännu större! randisolering av pelare och balkar med Knauf Fireboard kan dimensioneras på tre olika sätt: Färdiga dimensioneringstabeller (dimensionerande ståltemperatur på 500 ) imensionering med F/-beräkning (för avvikande profiltyper eller sådana som saknas i de färdiga dimensioneringstabellerna) imensionering med ståltemperatur Färdiga dimensioneringstabeller Tabellerna på sid 5ff visar minsta skivtjocklek med Knauf flertalet fall med ett enkelt skivlag. För tjocklekar 35 Fireboard vid 30, 60, 90 samt 120 minuters brandkrav mm kombineras dessa skivtjocklekar t ex löses en minsta för olika HE-, HE-, HEM- och IPE-profiler samt VKR-rör tjocklek på 35 mm med ett lag 20 mm samt ett lag 15 (kvadratiska och rektangulära). å skivan finns i tjocklekarna 15, 20, 25 samt 30 mm räcker det i det stora till mm Fireboard. Kritisk ståltemperatur i tabellerna är satt 500. Fireboardinklädnad (mm) av HE-profil HE 1 sida 2 sidor 3 sidor 4 sidor R30 R60 R90 R120 R30 R60 R90 R120 R30 R60 R90 R120 R30 R60 R90 R

4 Fireboardinklädnad (mm) av HE-profil Fireboardinklädnad (mm) av HEM-profil HE 1 sida 2 sidor 3 sidor 4 sidor HEM 1 sida 2 sidor 3 sidor 4 sidor R30 R60 R90 R120 R30 R60 R90 R120 R30 R60 R90 R120 R30 R60 R90 R R30 R60 R90 R120 R30 R60 R90 R120 R30 R60 R90 R120 R30 R60 R90 R Om du vill använda vårt interaktiva dimensioneringsprogram för brandinklädnad med Knauf Fireboard, gå in på vår hemsida För detaljerade montageanvisningar se sid 18ff alternativt gå in på 6 7

5 Fireboardinklädnad (mm) av IPE-profil Fireboardinklädnad (mm) av kvadratisk VKR-profil IPE 1 sida 2 sidor 3 sidor 4 sidor VKR 2 sidor 3 sidor 4 sidor R30 R60 R90 R120 R30 R60 R90 R120 R30 R60 R90 R120 R30 R60 R90 R Om du vill använda vårt interaktiva dimensioneringsprogram för brandinklädnad med Knauf Fireboard, gå in på vår hemsida b x h t R30 R60 R90 R120 R30 R60 R90 R120 R30 R60 R90 R120 3, , x80 4, , , , , , x90 5, , x100 6, , 120x120 6, x x x , x För detaljerade montageanvisningar se sid 18ff alternativt gå in på 8 9

6 Fireboardinklädnad (mm) av kvadratisk VKR-profil forts Fireboardinklädnad av (mm) rektangulär VKR-profil VKR 2 sidor 3 sidor 4 sidor VKR 2 sidor 3 sidor 4 sidor b x h t R30 R60 R90 R120 R30 R60 R90 R120 R30 R60 R90 R x200 6, , x220 6, x250 6, , x , x , x , Om du vill använda vårt interaktiva dimensioneringsprogram för brandinklädnad med Knauf Fireboard, gå in på vår hemsida b x h t R30 R60 R90 R120 R30 R60 R90 R120 R30 R60 R90 R120 2, , x , , x , , x50 4, , , , x60 4, , , , , x60 6, , x80 6, , x100 6, För detaljerade montageanvisningar se sid 18ff alternativt gå in på

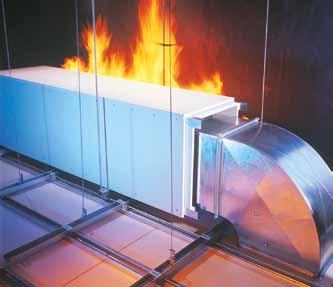

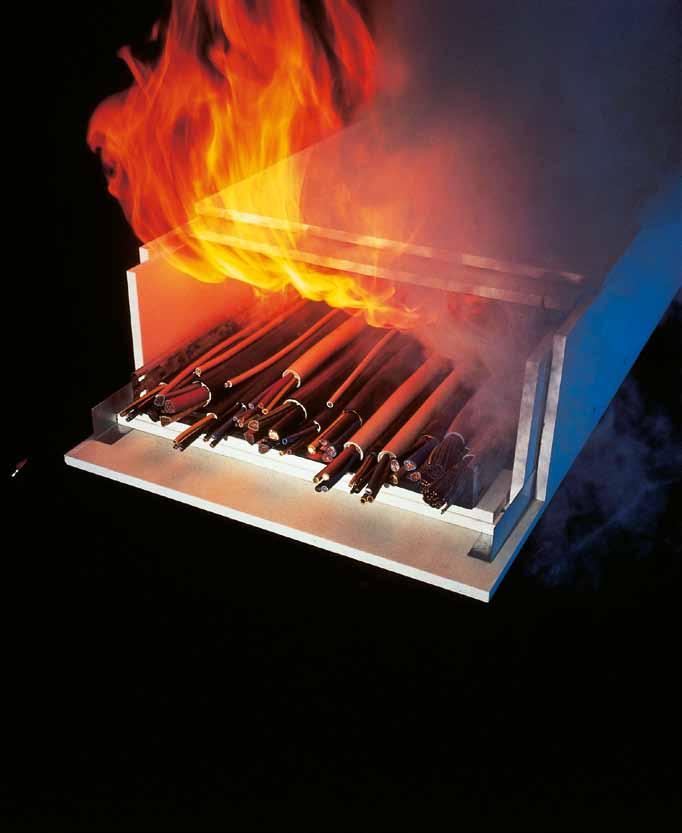

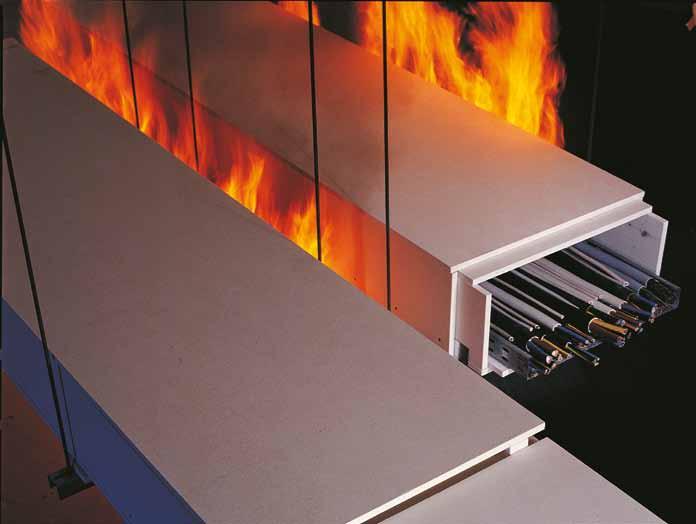

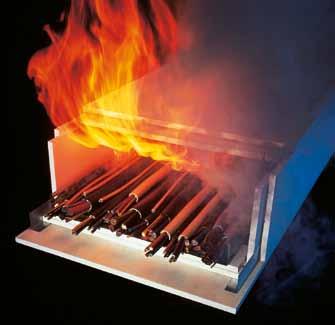

7 VKR 2 sidor 3 sidor 4 sidor b x h t R30 R60 R90 R120 R30 R60 R90 R120 R30 R60 R90 R120 3, x80 180x x x x x x x x x250 6, , , , , , , , , , , Knauf Fireboard fungerar också utmärkt för inklädnad av el- och ventilationskanaler, kontakta Knauf anogips för mer information

8 imensionering med F/-beräkning enna beräkningsmetod används för profiltyper som saknas i de färdiga dimensioneringstabellerna samt för enkelsidig inklädnad av VKR-stål. Gäller för både pelar- och balkkonstruktioner. Naturligtvis gäller metoden även för de profiltyperna i de färdiga dimensioneringstabellerna. eräkning av F/-värde F/-värdet beräknas genom att dividera Fireboardinklädnadens invändiga omkrets (F) med stålprofilens tvärsnittsarea () och är ett mått på brandbelastningen som den aktuella profilen utsätts för. Vid beräkning av F/-värdet, gäller att oberoende av om skivorna monteras tätt intill konstruktionsstålet med hjälp av klammer eller skivorna monteras på plåtprofiler, skall Fireboardens invändiga omkrets beräknas som om skivorna monteras på plåtprofiler. et betyder att oavsett montagemetod är F/-värdet detsamma. eräkning av F utförs enligt nedanstående tabell. En balk HE 240 skall kläs in på tre sidor och en pelare HE 120 skall kläs in på 4 sidor. randklass är satt till R60. imensionerande ståltemperatur är satt till 500. Vilken tjocklek på Fireboardinklädnaden krävs för de olika profilerna? I beräkningsexemplet till höger framgår att F/-värdet blir 81 m -1 för HE 240 samt 180 m -1 för HE 120. Sätter vi in dessa värden i tabellen nedan under brandklass R60 utläses att HE 240 skall kläs med 15 mm Fireboard och HE 120 med 20 mm Fireboard. eräkningsexempel alk F 2(h+30)+(b+70) 2(240+30)+(240+70) 3 sidor = = = 81 m mm 2 x 10-6 HE 240 Pelare F 2(h+b+65) 2( )mm x sidor = = = 180 m mm 2 x 10-6 HE 120 Knauf Fireboard - dimensionering utifrån F/-värde och brandklass en erforderliga dimensionen på Fireboard-skivorna gäller för konstruktioner beräknade enligt gällande normer, kritisk ståltemperatur är 500. R30 15 mm eräkning av F-värde 1 sida F=(b+70)+2(t+30) mm t b R60 15 mm 20 mm 25 mm 2 sidor h F=(h+30)+(b+35) mm b 3 sidor h F=2(h+30)+(b+70) mm b R90 20 mm mm mm ( ) mm 4 sidor h F=2(h+b+65) mm b R mm 30 mm 35 ( ) mm 40 ( ) mm Stålprofilens tvärsnittsarea beräknas eller hämtas från ståltillverkarens ståltabell. randklass F/-värde

9 Knauf Fireboard - dimensionering utifrån ståltemperatur I dessa tabeller utläses den maximala ståltemperaturen som uppnås om profilen kläs med olika tjocklekar av Fireboard på 3 eller 4 sidor vid brandklass R30, R60, R90 och R120. temp ( ) 350 R30 temp ( ) R mm 20mm mm 30mm mm mm F/ (m -1 ) temp ( ) 800 R60 F/ (m -1 ) temp ( ) 600 R mm 20mm mm mm 20mm mm 35mm mm mm F/ (m -1 ) F/ (m -1 ) 16 17

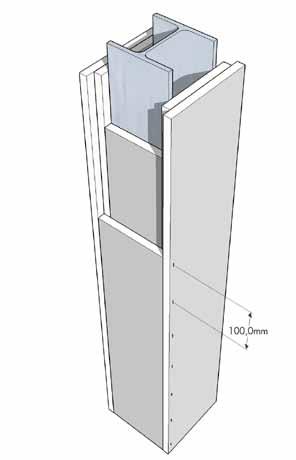

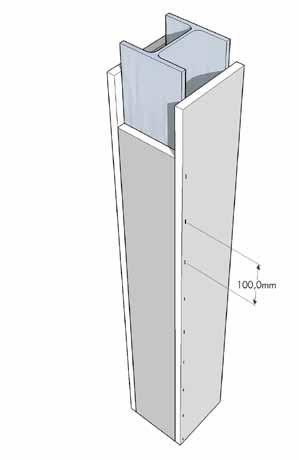

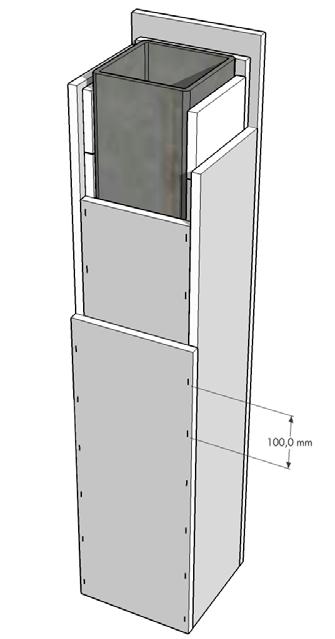

10 Inklädnad av VKR-pelare utan stomme Ett eller flera skivlager Knauf Fireboard monteras enligt brandkrav och stålprofilstorlek. Fireboard-skivorna monteras tätt intill stålpelaren och sammanfogas med stålklammer i hörnorna. Slutligen spacklas samtliga skivskarvar och spikskallar med Fireboard spackelmassa. Inklädnad av pelare med fläns utan stomme Ett eller flera skivlager Knauf Fireboard monteras enligt brandkrav och stålprofilstorlek. Fireboard-skivorna monteras tätt intill stålpelaren och sammanfogas med stålklammer i hörnorna. Skivskarvar över balkens liv förstärks med 150 mm breda Fireboard-remsor. Slutligen spacklas samtliga skivskarvar och spikskallar med Fireboard spackelmassa. Ett skivlag Två skivlag 100 mm 100 mm 100 mm Stålklammer max s100 mm Knauf Fireboard. Tjocklek enligt dimensionering. Skivskarvar skall vara förskjutna. Stålklammer max s100 mm Knauf Fireboard. Tjocklek enligt dimensionering. Skivskarvar skall vara förskjutna. 150 mm bred skivbit av Knauf Fireboard monteras bakom skivskarvar

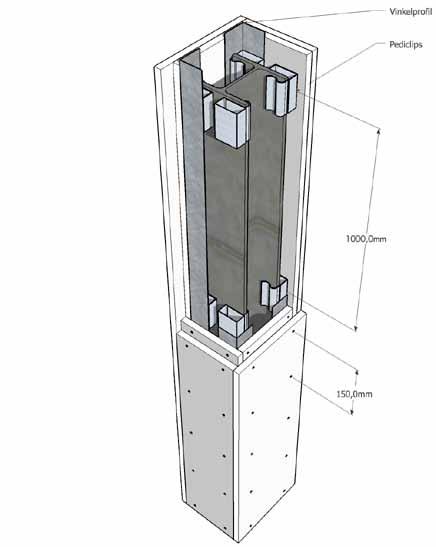

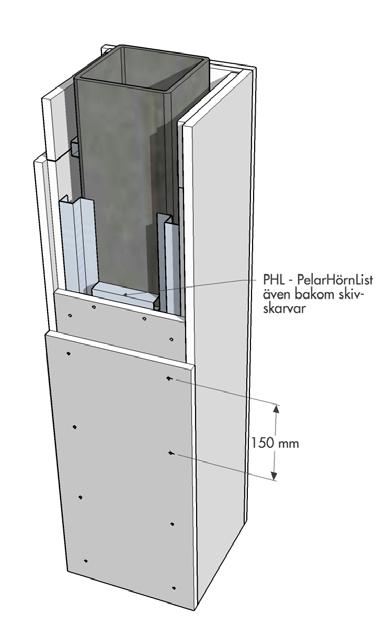

11 Inklädnad av VKR-pelare med stomme Vid Fireboard-inklädnad av en VKR-pelare (fyrkantrör) kan man använda PelarHörnList (PHL) som skjuts fast med bultpistol i pelaren med s1000 mm. För att förstärka skivskarven monteras en bit PHL. enna bit behöver dock inte fästas in i VKR-pelaren utan fixeras med skruv genom Fireboard-skivan. Slutligen spacklas samtliga skivskarvar och skruvskallar med Fireboard spackelmassa. Inklädnad av pelare med fläns med stomme Vid Fireboard-inklädnad av en pelare med flänsar (livbalk) kan man använda Pediclips som kläms fast på pelarens/ balkens flänsar med s1000 mm. Vinkelprofiler (H50/50) skruvas fast i Pediclipsen och därefter skruvas Fireboardskivorna fast i vinkelprofilerna. Slutligen spacklas samtliga skivskarvar och skruvskallar med Fireboard spackelmassa mm 150 mm Pediclips kläms fast s1000 mm PHL fästs s800 mm t ex med skjutspik. Knauf Fireboard. Tjocklek enligt dimensionering. Skivskarvar skall vara förskjutna. Fyrkantsrör - VKR anogips skruv max s150 mm. Knauf Fireboard. Tjocklek enligt dimensionering. Skivskarvar skall vara förskjutna. Livbalk anogips skruv max s150 mm. E Fastsättning av Fireboard E H50/50 Max avstånd mellan skruvar 150 mm

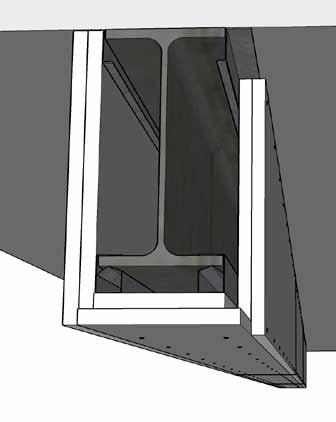

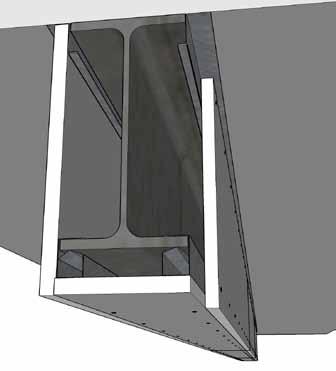

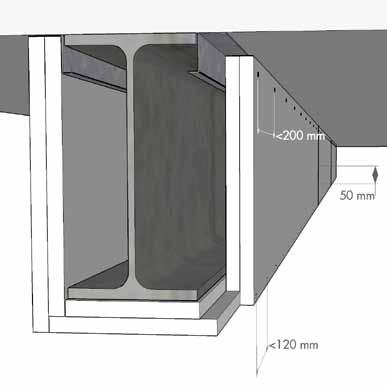

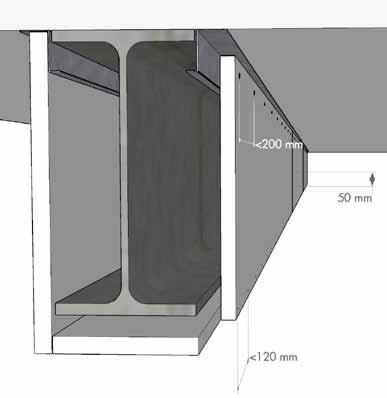

12 Inklädnad av balkar utan stomme livhöjd upp till och med 600 mm Inklädnad av balkar med stomme livhöjd upp till och med 600 mm Med ett skivlag Med ett skivlag Inklädnad med stomme av FL, balkflänslist, kan använ- das till balkprofiler med en flänstjocklek som inte överstiger 24 mm. nslutningslist, H25/35 H25/35, fästs i tak/bjälklag med infästning max s750 mm. Fireboard-skivor fästs med skruv i H25/35 Knauf Fireboard. Tjocklek enligt dimensionering. Skivskarvar skall vara förskjutna. max s200 mm. nslutningslist, H25/35 Med två skivlag 150 mm bred skivbit av Knauf Fireboard monteras bakom skivskarvar. Med två skivlag Knauf Fireboard. Tjocklek enligt dimensionering. Stålklammer max s120 mm 150 mm bred skivbit av Knauf Fireboard monteras bakom skivskarvar. FL, balkflänslist

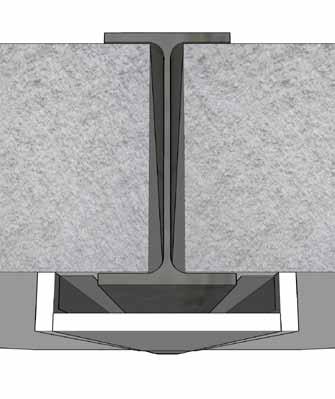

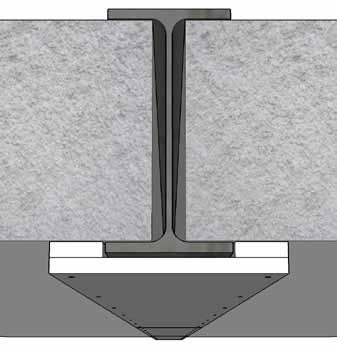

13 Inklädnad av ingjutna balkar med synlig underfläns Remsor av Fireboard bredd 50 mm med minimum tjocklek motsvarande underflänsens tjocklek, fästs samtidigt som yttre skiva. Produktöversikt Fireboard Obrännbar specialgipsskiva med glasfiberväv istället för kartong. Raka glasfibervävklädda långkanter. Raka skurna kortkanter. Vikt: 12,2 kg/m 2 (15 mm), 16,1 kg/m 2 (20 mm), 20,0 kg/m 2 (25 mm), 24,0 kg/m 2 (30 mm) randegenskap: 1 (obrännbar) Yttre Fireboard-skiva enligt dimensionering, fästs med skjutspik max s200 mm. eteckning: Tjocklek (mm) redd (mm) Std-längder (mm) F , 2500 F , 2500 F , 2500 F , 2500 Fireboard-remsor 50 mm. Yttre Fireboard-skiva, tjocklek enligt dimensionering. PHL Pelarhörnlist. Plåttjocklek: 0,56 mm. eteckning: redd (mm) Höjd (mm) Std-längder (mm) Skjutspik s200 mm PHL25 25/ FL alkflänslist. Plåttjocklek: 0,50 mm. eteckning: redd (mm) Höjd (mm) Std-längder (mm) Min./Max. längd (mm) FL 8-10 röd /- FL gul /- FL grön /- FL brun /- FL blå /- FL vit /- Vinkelprofil H30/30 fästs med skjutspik i FL svart /- betong s400 mm. FL orange /- Fireboard-remsor, tjocklek enligt dimensionering, fästs med skruv i H30/30 s200 mm. K25/50 Pediclips. Yttre Fireboard-skiva, tjocklek enligt dimensionering. eteckning: redd (mm) Höjd (mm) Std-längder (mm) Min./Max. längd (mm) K25/ /- Stålklammer s100 mm H Vinkelprofil. Plåttjocklek: 0,56 mm. eteckning: redd (mm) Höjd (mm) Std-längder (mm) Min./Max. längd (mm) H30/ , /4000 H50/ ,

14 H nslutningslist. Plåttjocklek: 0,56 mm. eteckning: redd (mm) Höjd (mm) Std-längder (mm) Min./Max. längd (mm) H25/ /3000 Fireboard Spackelmassa. eteckning: Fireboard spackelmassa Vikt (kg/enhet) 20 kg/säck Fastsättning med klammer Stålklammerns mått Stålklammer Skivtjocklek (mm) Klammerlängd (mm) Ryggbredd (mm) Trådtjocklek (mm) ,5-11,5 1,0-1, ,0-12,0 1,5-1, ,0-12,0 1,5-1,6 Klammer skall vara i överensstämmelse med IN Korrosionsskydd min 3 µm ( 21 g/m 2 ) Vid montage av Fireboard kan följande klammertyper användas Klammertyper Inklädnad (mm) Paslode Senco Haubold-Kihlberg 15 I M 17 KG 740 NK.GEH 20 S N 21 KG 750 NK.GEH 25 S Q 25 KG 764 NK.GEH Fastsättning med skruv Vid inklädnad med flera skivlag kombineras dessa enligt tabell Erforderlig tjocklek (mm) Första skivlag ndra skivlag Skiva Skruv Skiva Skruv mm R mm R mm R mm R mm R mm R mm R mm R 70 26
