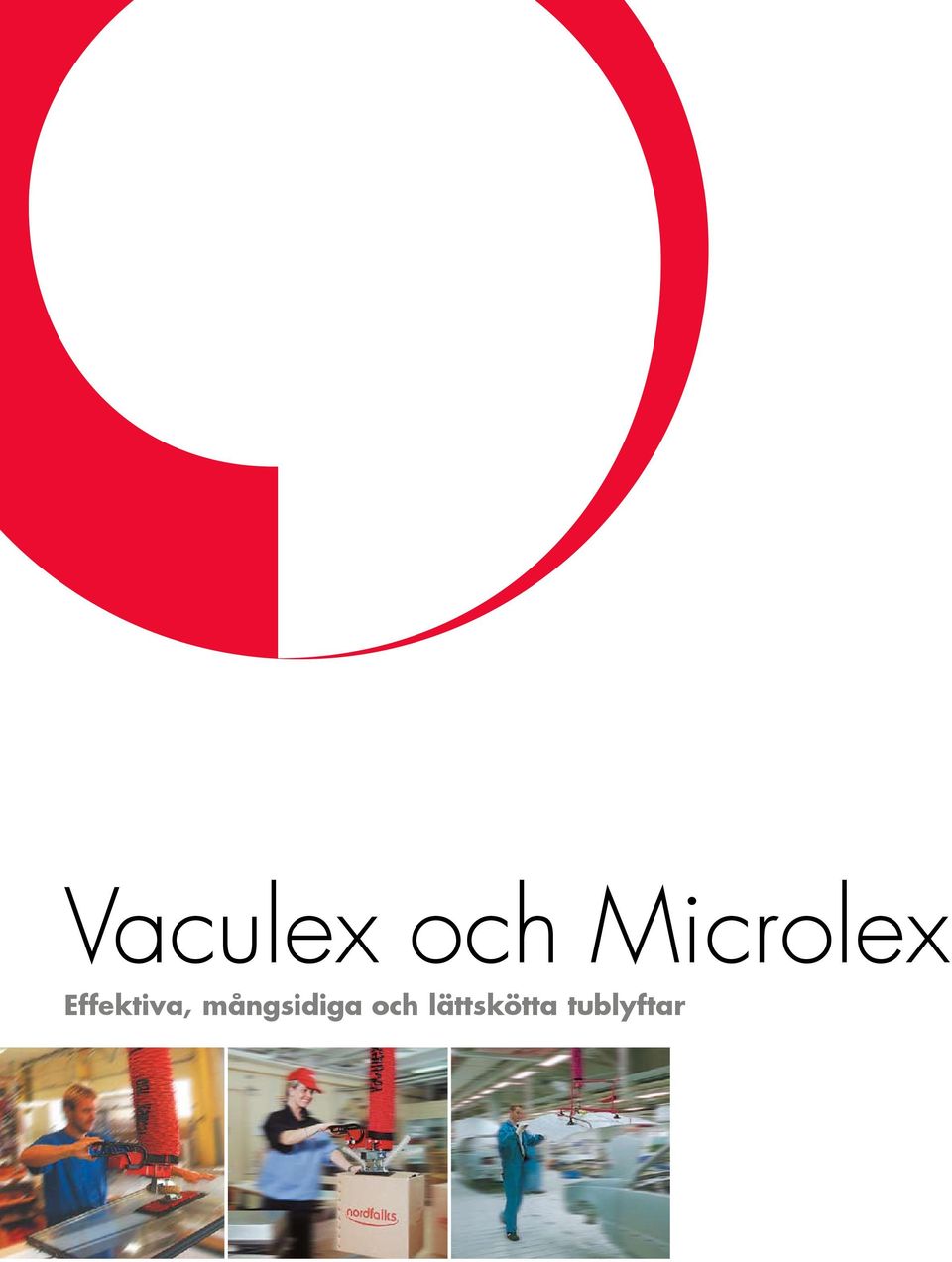

1 Vaculex och Microlex Effektiva, mångsidiga och lättskötta tublyftar

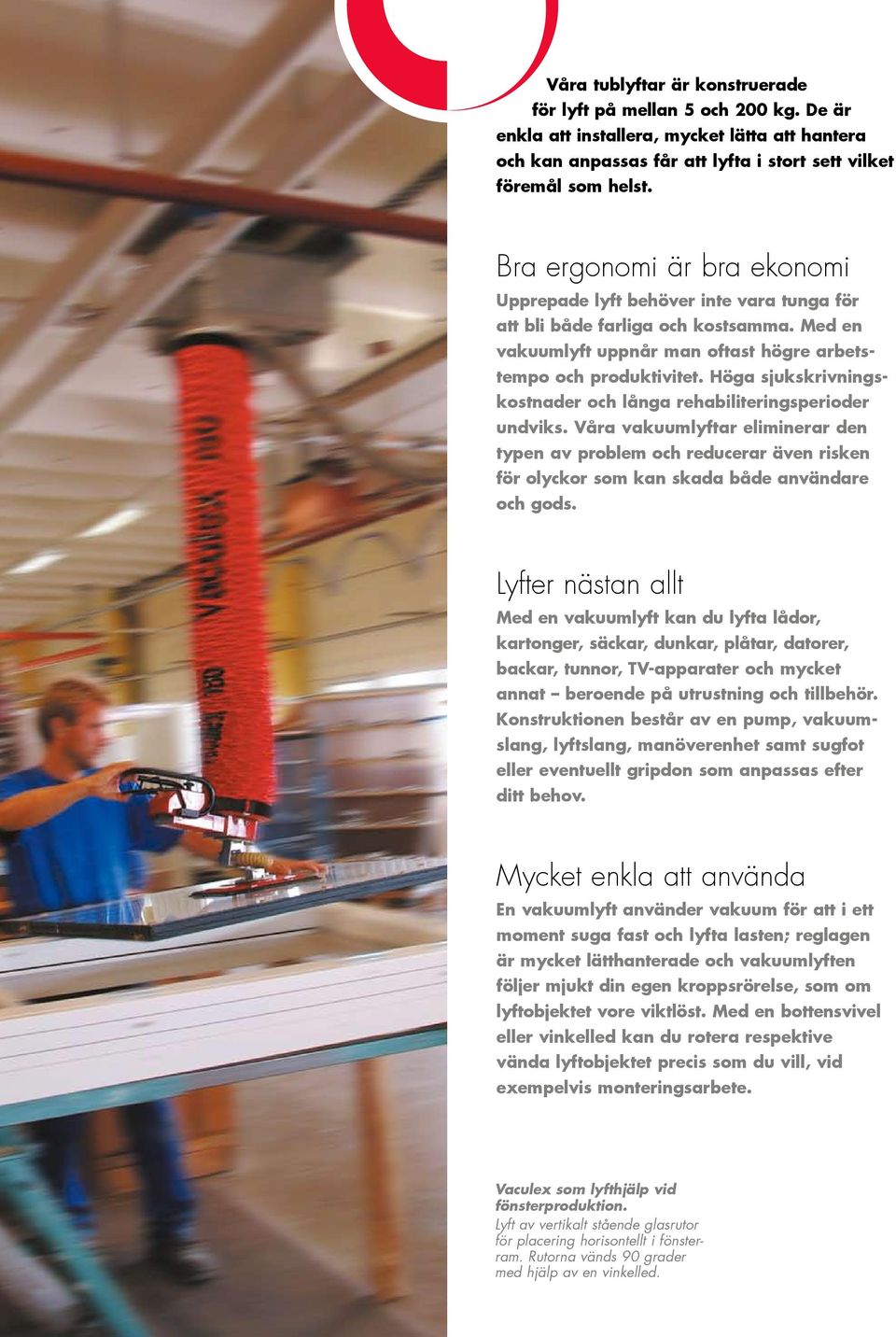

2 Våra tublyftar är konstruerade för lyft på mellan 5 och 200 kg. De är enkla att installera, mycket lätta att hantera och kan anpassas får att lyfta i stort sett vilket föremål som helst. Bra ergonomi är bra ekonomi Upprepade lyft behöver inte vara tunga för att bli både farliga och kostsamma. Med en vakuumlyft uppnår man oftast högre arbetstempo och produktivitet. Höga sjukskrivningskostnader och långa rehabiliteringsperioder undviks. Våra vakuumlyftar eliminerar den typen av problem och reducerar även risken för olyckor som kan skada både användare och gods. Lyfter nästan allt Med en vakuumlyft kan du lyfta lådor, kartonger, säckar, dunkar, plåtar, datorer, backar, tunnor, TV-apparater och mycket annat beroende på utrustning och tillbehör. Konstruktionen består av en pump, vakuumslang, lyftslang, manöverenhet samt sugfot eller eventuellt gripdon som anpassas efter ditt behov. Mycket enkla att använda En vakuumlyft använder vakuum för att i ett moment suga fast och lyfta lasten; reglagen är mycket lätthanterade och vakuumlyften följer mjukt din egen kroppsrörelse, som om lyftobjektet vore viktlöst. Med en bottensvivel eller vinkelled kan du rotera respektive vända lyftobjektet precis som du vill, vid exempelvis monteringsarbete. Vaculex som lyfthjälp vid fönsterproduktion. Lyft av vertikalt stående glasrutor för placering horisontellt i fönsterram. Rutorna vänds 90 grader med hjälp av en vinkelled.

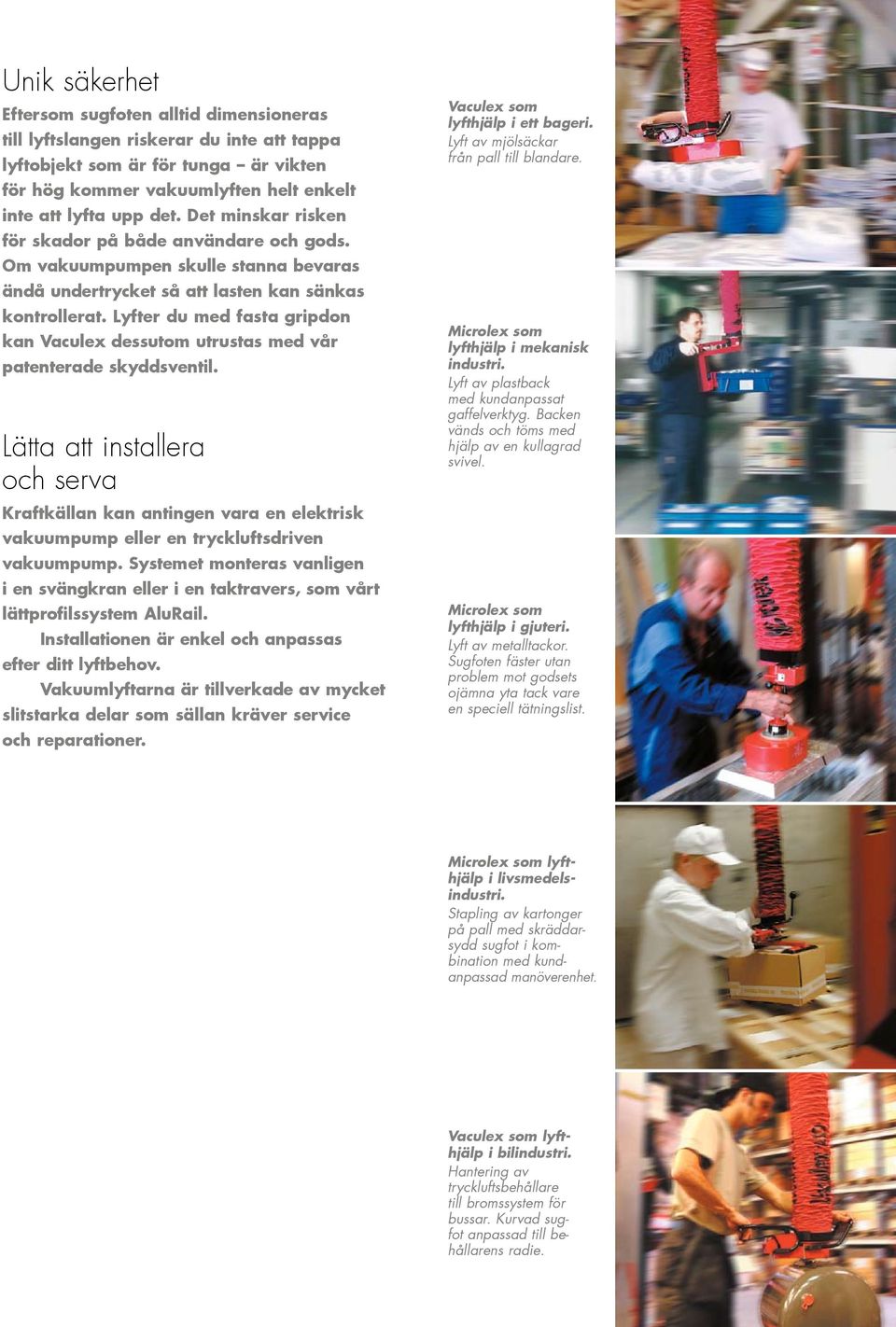

3 Unik säkerhet Eftersom sugfoten alltid dimensioneras till lyftslangen riskerar du inte att tappa lyftobjekt som är för tunga är vikten för hög kommer vakuumlyften helt enkelt inte att lyfta upp det. Det minskar risken för skador på både användare och gods. Om vakuumpumpen skulle stanna bevaras ändå undertrycket så att lasten kan sänkas kontrollerat. Lyfter du med fasta gripdon kan Vaculex dessutom utrustas med vår patenterade skyddsventil. Lätta att installera och serva Kraftkällan kan antingen vara en elektrisk vakuumpump eller en tryckluftsdriven vakuumpump. Systemet monteras vanligen i en svängkran eller i en taktravers, som vårt lättprofilssystem AluRail. Installationen är enkel och anpassas efter ditt lyftbehov. Vakuumlyftarna är tillverkade av mycket slitstarka delar som sällan kräver service och reparationer. Vaculex som lyfthjälp i ett bageri. Lyft av mjölsäckar från pall till blandare. Microlex som lyfthjälp i mekanisk industri. Lyft av plastback med kundanpassat gaffelverktyg. Backen vänds och töms med hjälp av en kullagrad svivel. Microlex som lyfthjälp i gjuteri. Lyft av metalltackor. Sugfoten fäster utan problem mot godsets ojämna yta tack vare en speciell tätningslist. Microlex som lyfthjälp i livsmedelsindustri. Stapling av kartonger på pall med skräddarsydd sugfot i kombination med kundanpassad manöverenhet. Vaculex som lyfthjälp i bilindustri. Hantering av tryckluftsbehållare till bromssystem för bussar. Kurvad sugfot anpassad till behållarens radie.

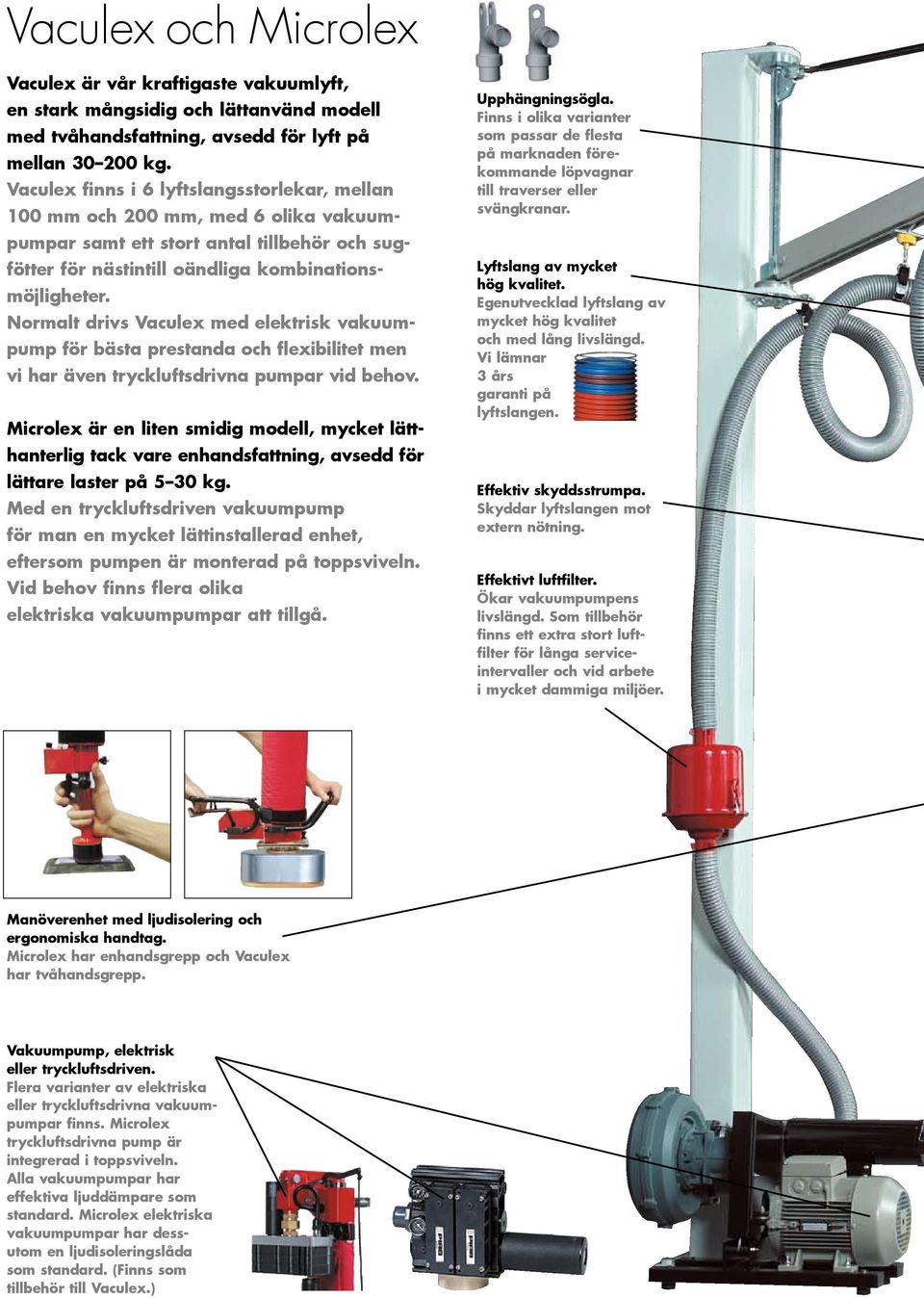

4 Vaculex och Microlex Vaculex är vår kraftigaste vakuumlyft, en stark mångsidig och lättanvänd modell med tvåhandsfattning, avsedd för lyft på mellan kg. Vaculex finns i 6 lyftslangsstorlekar, mellan 100 mm och 200 mm, med 6 olika vakuumpumpar samt ett stort antal tillbehör och sugfötter för nästintill oändliga kombinationsmöjligheter. Normalt drivs Vaculex med elektrisk vakuumpump för bästa prestanda och flexibilitet men vi har även tryckluftsdrivna pumpar vid behov. Microlex är en liten smidig modell, mycket lätthanterlig tack vare enhandsfattning, avsedd för lättare laster på 5 30 kg. Med en tryckluftsdriven vakuumpump för man en mycket lättinstallerad enhet, eftersom pumpen är monterad på toppsviveln. Vid behov finns flera olika elektriska vakuumpumpar att tillgå. Upphängningsögla. Finns i olika varianter som passar de flesta på marknaden förekommande löpvagnar till traverser eller svängkranar. Lyftslang av mycket hög kvalitet. Egenutvecklad lyftslang av mycket hög kvalitet och med lång livslängd. Vi lämnar 3 års garanti på lyftslangen. Effektiv skyddsstrumpa. Skyddar lyftslangen mot extern nötning. Effektivt luftfilter. Ökar vakuumpumpens livslängd. Som tillbehör finns ett extra stort luftfilter för långa serviceintervaller och vid arbete i mycket dammiga miljöer. Manöverenhet med ljudisolering och ergonomiska handtag. Microlex har enhandsgrepp och Vaculex har tvåhandsgrepp. Vakuumpump, elektrisk eller tryckluftsdriven. Flera varianter av elektriska eller tryckluftsdrivna vakuumpumpar finns. Microlex tryckluftsdrivna pump är integrerad i toppsviveln. Alla vakuumpumpar har effektiva ljuddämpare som standard. Microlex elektriska vakuumpumpar har dessutom en ljudisoleringslåda som standard. (Finns som tillbehör till Vaculex.)

5 Backventil för att undvika skador. Gör att lasten och lyftenheten stannar eller sjunker sakta vid eventuellt bortfall av vakuumkälla, t.ex. elavbrott eller pumphaveri. Skador på gods och användare undviks. Övre och undre skruvinfattning av lyftslang. Unik låsning för optimal tätning och fastsättning av lyftslang. Livslängd Vaculex och Microlex är i princip outslitliga. Vi lämnar 3 års garanti på alla detaljer, inklusive lyftslang, undantaget slitagedelar som sugfotslist, filterinsats, drivrem till pump etc. Våra första vakuumlyftar installerades för över 12 år sedan, och används fortfarande dagligen. Säkerhet Användarens säkerhet är ett nyckelbegrepp för oss. Vi har t.ex. en patenterad separat skyddsventil för s.k. fasta verktyg t.ex. krok eller saxklämma. Ventilen gör att lyften inte stiger uppåt med hög hastighet. Istället stoppar den i princip omedelbart om t.ex. lasten skulle gå sönder eller vid ofrivillig frigöring av lasten. Modulsystem för tryggad investering Vakuumlyftarna är moduluppbyggda för maximal flexibilitet och tryggad investering. Lyftslangen t.ex. kan bytas för olika behov av lyftkraft. På Vaculex kan man även byta mellan ett förlängt manöverhandtag eller ett kort, normalt handtag. Sugfot med optimerad säkerhet. Vakuumlyftarna kan inte tappa en last de klarar att lyfta, och de lyfter inte om lasten är för tung. Alla standardsugfötter är nämligen anpassade till respektive lyftslangsdiameter med en säkerhetsfaktor på minst 2,5. Det betyder att lasten sugs fast mot sugfoten med en kraft som är 2,5 större än vakuumlyftens lyftkraft. Automatiskt återfjädrande balanskontroll. Lasten återgår alltid automatiskt till det inställda höjdläget oavsett i vilket höjdläge användaren släpper manöverhandtaget. Bottenskyddsventil för högsta säkerhet. Om lasten skulle gå sönder reducerar ventilen risken för skador genom att helt eller delvis minska lyftkraften. (Den uppåtgående rörelsen kan annars skada användaren.) Speciellt krävande miljöer Vi har anpassat våra enheter till att fungera i de mest skiftande miljöer. De kan fås i syrafast utförande i klass A4 för kemisk, livsmedelseller läkemedelsindustri. För arbete i explosiva miljöer har vi speciellt anpassade elektriska vakuumpumpar eller som alternativ en tryckluftsdriven vakuumpump.

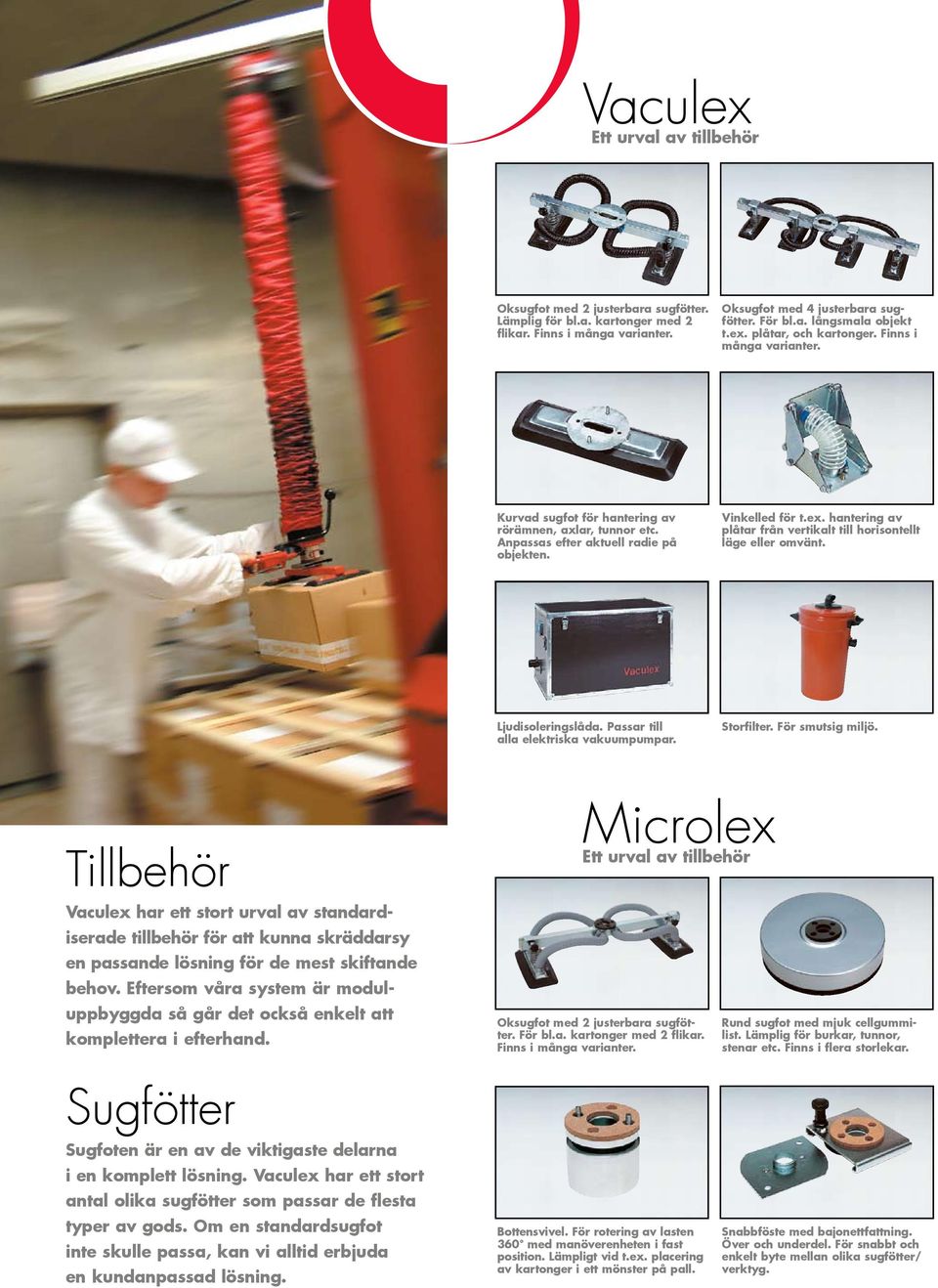

6 Vaculex Ett urval av tillbehör Oksugfot med 2 justerbara sugfötter. Lämplig för bl.a. kartonger med 2 flikar. Finns i många varianter. Oksugfot med 4 justerbara sugfötter. För bl.a. långsmala objekt t.ex. plåtar, och kartonger. Finns i många varianter. Kurvad sugfot för hantering av rörämnen, axlar, tunnor etc. Anpassas efter aktuell radie på objekten. Vinkelled för t.ex. hantering av plåtar från vertikalt till horisontellt läge eller omvänt. Ljudisoleringslåda. Passar till alla elektriska vakuumpumpar. Storfilter. För smutsig miljö. Tillbehör Vaculex har ett stort urval av standardiserade tillbehör för att kunna skräddarsy en passande lösning för de mest skiftande behov. Eftersom våra system är moduluppbyggda så går det också enkelt att komplettera i efterhand. Microlex Ett urval av tillbehör Oksugfot med 2 justerbara sugfötter. För bl.a. kartonger med 2 flikar. Finns i många varianter. Rund sugfot med mjuk cellgummilist. Lämplig för burkar, tunnor, stenar etc. Finns i flera storlekar. Sugfötter Sugfoten är en av de viktigaste delarna i en komplett lösning. Vaculex har ett stort antal olika sugfötter som passar de flesta typer av gods. Om en standardsugfot inte skulle passa, kan vi alltid erbjuda en kundanpassad lösning. Bottensvivel. För rotering av lasten 360 med manöverenheten i fast position. Lämpligt vid t.ex. placering av kartonger i ett mönster på pall. Snabbföste med bajonettfattning. Över och underdel. För snabbt och enkelt byte mellan olika sugfötter/ verktyg.

7 H-sugfot med 4 justerbara sugfötter och 2 justerbara tvärsok. För stora plåtar, träskivor. Finns i många varianter. Oval sugfot med mjuk cellgummilist. I huvudsak för säckar men Även för krympplastade objekt. Finns i flera storlekar. Rektangulär sugfot för kartonger, plåtar, etc. Finns i många storlekar. Rund sugfot med mjuk cellgummilist för burkar, tunnor, stenar etc. Finns i flera storlekar. Bottensvivel för rotering av lasten 360 med manöverenheten i fast position. T.ex. för placering av kartonger i ett mönster på pall. Snabbfäste med bajonettfattning. Över och underdel. För snabbt och enkelt byte mellan olika sugfötter/verktyg. Ledad, förlängd manöverenhet för stora objekt, höga lyft, t.ex. högstapling av kartong/säck på pall. Finns i olika längder. Fast, förlängd manöverenhet för stora objekt där det är svårt att nå med en standardmanöverenhet. Finns i olika längder. Skyddsventil för säkra lyft med t.ex. fasta verktyg (krok). Monteras mellan lyftslang och vakuumhus. Eliminerar omedelbart undertrycket i lyftslangen vid ofrivillig frigöring av lasten. Universalled. Monteras mellan lyftslangen och vakuumhuset. Håller lyftslangen i vertikal position vid snedbelastning. Frigöringsventil för standardmanöverenhet. Underlättar frigöring av lasten när stora sugfötter används, t.ex. vid vertikala lyft. Frigöringsventil för förlängd manöverenhet. Underlättar frigöring av lasten när stora sugfötter används, t.ex. vid vertikala lyft. Rektangulär sugfot. Lämplig för kartonger, plåtar, etc. Finns i många storlekar. Oval sugfot med mjuk cellgummilist. I huvudsak för säckar men även för krympplastade objekt. Olika storlekar. Oksugfot med bälgkoppar på fast ok. För bl.a. objekt med ojämna ytor eller ytor med viss nivåskillnad. Många varianter. Vinkelled för t.ex. hantering av plåtar från vertikalt till horisontellt läge eller omvänt. Skyddsventil för säkra lyft med t.ex. fasta verktyg. Monteras mellan lyftslang och vakuumhus. Eliminerar omedelbart undertrycket i lyftslangen vid ofrivillig frigöring av lasten. Ledad förlängd manöverenhet. Lämplig vid hantering av stora objekt eller vid höga lyft, t.ex. högstapling av kartong/säck på pall. Finns i olika längder. Fast förlängd manöverenhet för stora objekt där det är svårt att nå med en standard manöverenhet. Finns i en mängd olika längder. Frigöringsventil. Underlättar frigöring av lasten när stora sugfötter används, t.ex. vid vertikala lyft. Finns för såväl standard- som förlängd manöverenhet.

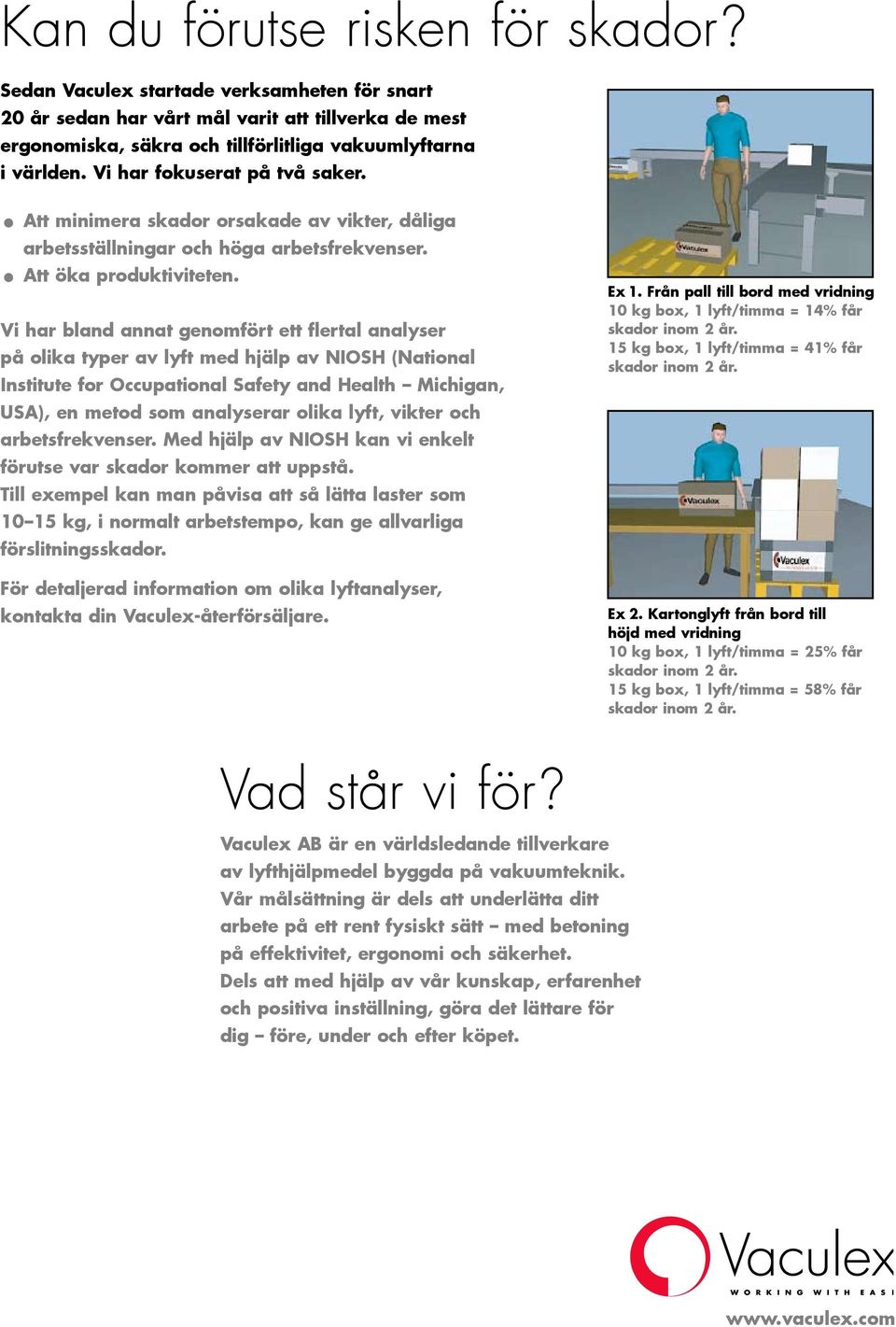

8 Kan du förutse risken för skador1 Sedan Vaculex startade verksamheten för snart 20 år sedan har vårt mål varit att tillverka de mest ergonomiska, säkra och tillförlitliga vakuumlyftarna i världen. Vi har fokuserat på två saker. Att minimera skador orsakade av vikter, dåliga arbetsställningar och höga arbetsfrekvenser. Att öka produktiviteten. Vi har bland annat genomfört ett flertal analyser på olika typer av lyft med hjälp av NIOSH (National Institute for Occupational Safety and Health Michigan, USA), en metod som analyserar olika lyft, vikter och arbetsfrekvenser. Med hjälp av NIOSH kan vi enkelt förutse var skador kommer att uppstå. Till exempel kan man påvisa att så lätta laster som kg, i normalt arbetstempo, kan ge allvarliga förslitningsskador. För detaljerad information om olika lyftanalyser, kontakta din Vaculex-återförsäljare. Ex 1. Från pall till bord med vridning 10 kg box, 1 lyft/timma = 14% får skador inom 2 år. 15 kg box, 1 lyft/timma = 41% får skador inom 2 år. Ex 2. Kartonglyft från bord till höjd med vridning 10 kg box, 1 lyft/timma = 25% får skador inom 2 år. 15 kg box, 1 lyft/timma = 58% får skador inom 2 år. Vad står vi för1 Vaculex AB är en världsledande tillverkare av lyfthjälpmedel byggda på vakuumteknik. Vår målsättning är dels att underlätta ditt arbete på ett rent fysiskt sätt med betoning på effektivitet, ergonomi och säkerhet. Dels att med hjälp av vår kunskap, erfarenhet och positiva inställning, göra det lättare för dig före, under och efter köpet.
