Kraftfulla redskapsbärare från LM Trac.

Transkript

1 LM TRAC Kraftfulla redskapsbärare från LM Trac.

2 Kraftfulla och kompletta redskapsbärare. LM Trac är ett program kompletta redskapsbärare anpassade för vårt nordiska klimat. De är tekniskt mycket högt utvecklade maskiner med den absolut senaste tekniken, noggrant designad in i minsta detalj, för att pålitligt utföra jobb under alla förhållanden. LM Trac tillverkas av det finska bolaget Oy Lai-Mu Ab som har sin produktion- och utvecklingsanläggning i Rauma, ca 20 mil nordväst om Helsingfors. Bolaget startade upp 1968 och började då tillverka säkerhetshytter för gruvindustrin med Sandvik som stor kund. Idag tillverkar man även hytter till truckindustrin och har Toyota och Mitsubishi på kundlistan. Det var först 1987 som verksamheten utvidgades och man började bygga de välkända gröna redskapsbärarna. Idag har de ett komplett modellprogram med fem olika stora maskiner. Alla skräddarsydda för sitt ändamål. Hako Ground & Garden AB tog över som generalagent av LM Trac den 1 januari 2009 och ansvarar för försäljningen och servicen i Sverige. Med detta tillskott förstärkte vi vårt redan breda produktsortiment, som en av de marknadsledande leverantörerna av maskiner för utomhusskötsel. Vårt dotterbolag i Finland, Oy Hako Ground & Garden Ab, har sedan hösten 2008 redan ansvaret för agenturen och vårt norska dotterbolag, Hako Ground & Garden AS ansvarar sedan juli Vårt mål är att erbjuda en bred produktmix anpassad efter våra kunders specifika behov. Vi vet också att det är lika viktigt med service och eftermarknad som med bra produkter. Detta kan vi erbjuda tack vare vårt omfattande och etablerade sälj- och servicenät med auktoriserade verkstäder, välutbildade servicetekniker och snabba leveranser av både tillbehör och reservdelar i hela Norden. Med LM Tracs kompletta maskinprogram kan vi erbjuda en mångsidig redskapsbärare med hög driftsäkerhet som underlättar arbetet för entreprenörer, kommuner, industrin, park- och fritidsförvaltare, fastighets- och kyrkogårdsförvaltare samt golfklubbar. LM TRAC

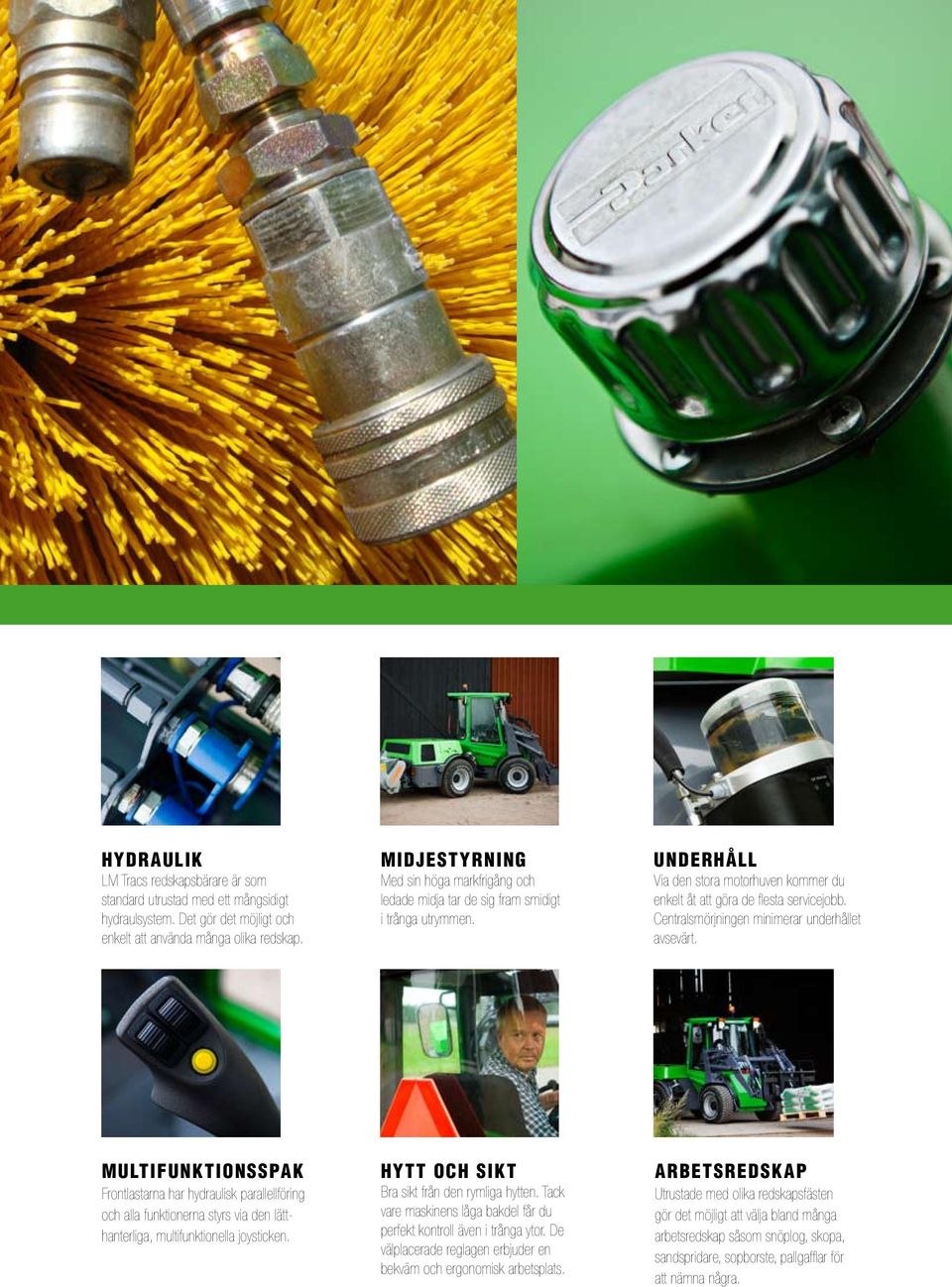

3 Hydraulik LM Tracs redskapsbärare är som standard utrustad med ett mångsidigt hydraulsystem. Det gör det möjligt och enkelt att använda många olika redskap. midjestyrning Med sin höga markfrigång och ledade midja tar de sig fram smidigt i trånga utrymmen. underhåll Via den stora motorhuven kommer du enkelt åt att göra de flesta servicejobb. Centralsmörjningen minimerar underhållet avsevärt. multifunktionsspak Frontlastarna har hydraulisk parallellföring och alla funktionerna styrs via den lätthanterliga, multifunktionella joysticken. hytt och sikt Bra sikt från den rymliga hytten. Tack vare maskinens låga bakdel får du perfekt kontroll även i trånga ytor. De välplacerade reglagen erbjuder en bekväm och ergonomisk arbetsplats. arbetsredskap Utrustade med olika redskapsfästen gör det möjligt att välja bland många arbetsredskap såsom snöplog, skopa, sandspridare, sopborste, pallgafflar för att nämna några.

4 Ta bort Bemab + new på båda rutorna. LM Trac 385 LM Trac 385 är en liten, mångsidig, smidig och lätthanterlig redskapsbärare anpassad för vårt nordiska, omväxlande klimat. Enkelt anpassas maskinen för arbetet den ska utföra oavsett om det är vår, sommar, höst eller vinter. Med sin hydrostatiska midjestyrning är den en ovärderlig partner i trånga och snäva utrymmen. Förarhytten är ergonomiskt utformad med utomordentligt sikt framåt, bakåt och åt sidorna. Självklart är LM Trac 385 också försedd med 4-hjulsdrift.

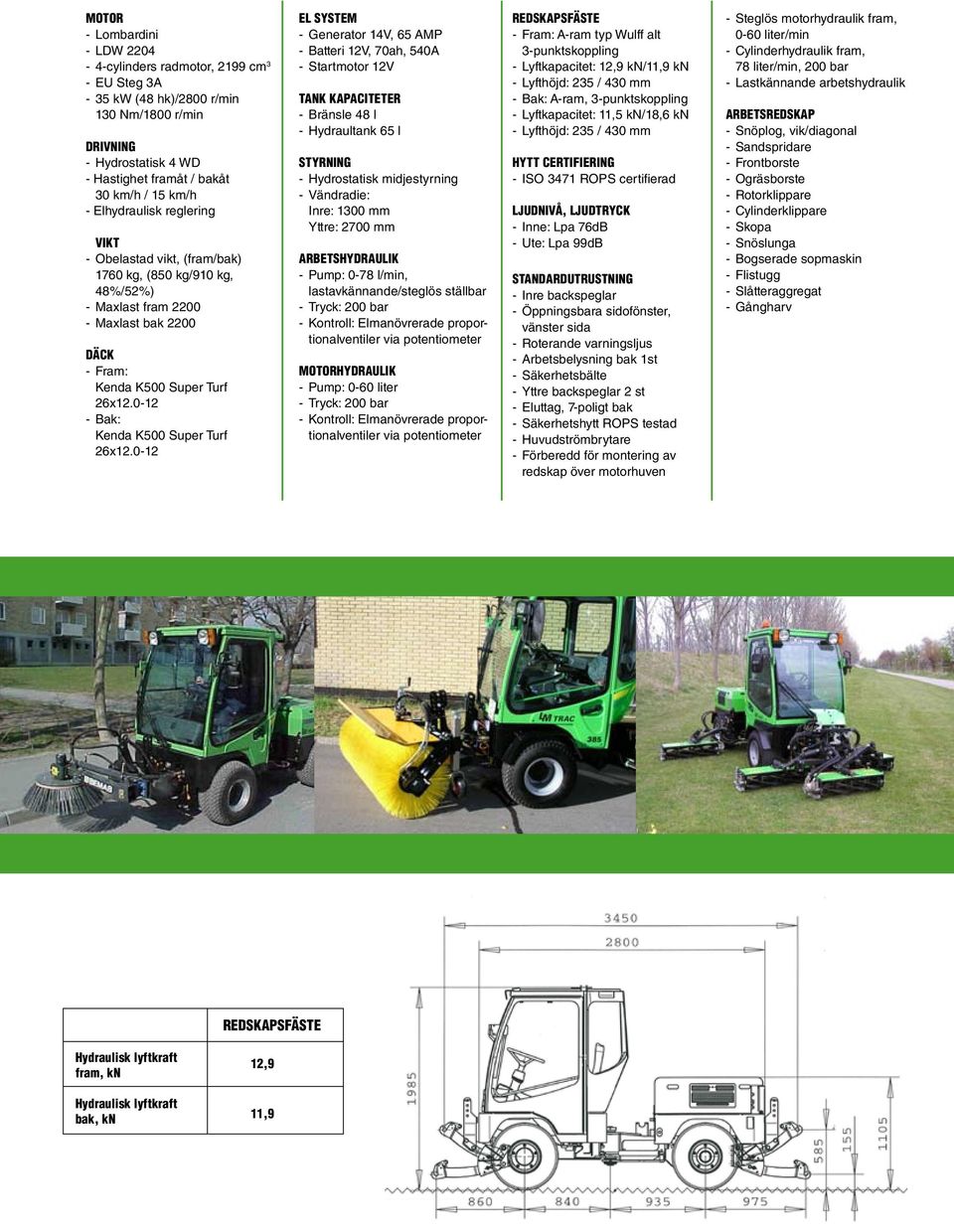

5 MOTOR - Lombardini - LDW cylinders radmotor, 2199 cm 3 - EU Steg 3A - 35 kw (48 hk)/2800 r/min 130 Nm/1800 r/min DRIVNING - Hydrostatisk 4 WD - hastighet framåt / bakåt 30 km/h / 15 km/h - Elhydraulisk reglering Vikt - Obelastad vikt, (fram/bak) 1760 kg, (850 kg/910 kg, 48%/52%) - Maxlast fram Maxlast bak 2200 Däck - Fram: Kenda K500 Super Turf 26x Bak: Kenda K500 Super Turf 26x El system - Generator 14V, 65 AMP - Batteri 12V, 70ah, 540A - Startmotor 12V Tank kapaciteter - Bränsle 48 l - Hydraultank 65 l Styrning - Hydrostatisk midjestyrning - Vändradie: Inre: 1300 mm Yttre: 2700 mm ARBETSHYDRAULIK - pump: 0-78 l/min, lastavkännande/steglös ställbar - kontroll: Elmanövrerade proportionalventiler via potentiometer Motorhydraulik - pump: 0-60 liter - kontroll: Elmanövrerade proportionalventiler via potentiometer Redskapsfäste - Fram: A-ram typ Wulff alt 3-punktskoppling - lyftkapacitet: 12,9 kn/11,9 kn - lyfthöjd: 235 / 430 mm - Bak: A-ram, 3-punktskoppling - lyftkapacitet: 11,5 kn/18,6 kn - lyfthöjd: 235 / 430 mm Hytt certifiering - ISO 3471 ROPS certifierad Ljudnivå, ljudtryck - Inne: Lpa 76dB - Ute: Lpa 99dB standardutrustning - Inre backspeglar - Öppningsbara sidofönster, vänster sida - Roterande varningsljus - Arbetsbelysning bak 1st - Säkerhetsbälte - Yttre backspeglar 2 st - Eluttag, 7-poligt bak - Säkerhetshytt ROPS testad - Huvudströmbrytare - Förberedd för montering av redskap över motorhuven - Steglös motorhydraulik fram, 0-60 liter/min - Cylinderhydraulik fram, 78 liter/min, 200 bar - Lastkännande arbetshydraulik arbetsredskap - Snöplog, vik/diagonal - Sandspridare - Frontborste - Ogräsborste - Rotorklippare - Cylinderklippare - Skopa - Snöslunga - Bogserade sopmaskin - Flistugg - Slåtteraggregat - Gångharv Redskapsfäste fram, kn bak, kn 12,9 11,9

6 LM Trac 486 Tack vare sin låga tyngdpunkt, snäva vändradie och överlägsna 4-hjulsdrift lämpar sig LM 486 både för arbeten med frontlaster eller truckstativ. LM 486 utrustad med högt eller lågt truckstativ är unik i sitt slag. Maskinen har samma ergonomiska förarplats och egenskaper som frontlastarmodellen. Den är utrustad med ett tiltbart truckfäste på 450 eller 2400 mm. Redskapen sitter extremt nära basmaskinen vilket gör att ekipaget blir kort och smidigt. Motorhydraulikens varvtal styrs med en potentiometer från förarplatsen, den lastavkännande hydrauliken hjälper till att hålla ett optimalt flöde till redskapet hela tiden, även med låga motorvarv. Passande maskin för t ex fastighetskötare, park- och fritidsförvaltare som behöver en smidig och stark maskin.

7 MOTOR - 4-cyl. VM D754SE3 Diesel / Steg 3A - cylindervolym 2970 cm 3 - effekt 51 kw / 2600 rpm (70 hk) - vridmoment 250 Nm / 1800 rpm DRIVNING - Hydrostatisk - 4-hjulsdrift - hastighet framåt / bakåt 30 km/h / 15 km/h - Fram/back regleras med knapp i joystick CYLINDERHYDRAULIK - Lastavkännande - flöde: 110 l/min ARBETSHYDRAULIK - pump: l/min, lastavkännande/steglös ställbar - kontroll: Elmanövrerade proportionalventiler via potentiometer STYRNING - Hydraulisk midjestyrd BROMSAR - Färdbroms: kapslade i hjulmotor - parkeringsbroms: Elhydraulisk på framaxeln ELSYSTEM - 12 V REDSKAPSFÄSTE - Snabbkopplade med hydraulisk låsning LM, Kunta 500, SMS/Trima, Euro (på truckstativ eller lastarmar) Tank kapaciteter - dieseltank: 58 l - hydrauloljetank: 100 l DÄCK STANDARD - Fram: Hankook Dynapro MT 31x11,50 R15 - Bak: Hankook Dynapro MT 31x11,50 R15 Ljudnivå - i hytt: 78 dba - utanför maskin: 102 dba DIMENSIONER - Längd med baklyft: 3930 mm - höjd: 2080 mm - bredd: 1640 mm - svängradie: 1530 mm - markfrigång: 210 mm - Egenvikt: 2720 kg standardutrustning - Motorhydraulik, 110 liter vid 200 bar reglerbar från förarhytten - Cylinderhydraulik - Bränsletank, 58 liter - Redskapsfästen välj mellan: Kunta 500 Valtra eller Trima/SMS - Hydraulisk redskapslåsning - Öppningsbara sidofönster - Varningsblinkers, roterande - Arbetsbelysning, 2 fram, 2 bak - Vägbelysning - Motorvärmare - Huvudströmbrytare - Eluttag bak - Lastarstöd - ROPS testad hytt - Solskydd i hyttens framruta - Säkerhetsbälte - Förberedd för redskapsram över motorn - Sidospeglar, 2 stycken - Backspegel i hytt - Flytläge för frontlastare - Inch pedal - Backvarnare - CD-spelare - Drag TILLBEHÖR - Hydrauloljevärmare - Dubbelverkande uttag bak - AC - Eluppvärmda speglar - Kupévärmare - Centralsmörjning - Lastdämpare - Farthållare arbetsredskap - Snöplog, vik/diagonal - Pallgafflar - Skopor - Frontmonterat sopaggregat - Bogserande sopmaskin - Lövuppsamlare - Slaghack - Vägskrapsblad - Vattentank - Högtryckstvätt Redskapsfäste i övre läge, kn i nedre läge, kn Tipplast kg maskin rak/svängd Skopans brytkraft, kn / ,8

8 LM Trac 586 LM Trac 586 är det mellanstora kraftpaketet i LMs modellprogram. Den är grundutrustad med en lastavkännande variabel arbetshydraulik. Pumpkapaciteten är liter/min med ett arbetstryck på 200 bar. Fördelarna är uppenbara, pumpen levererar bara den olja som behövs för stunden. Exempelvis pumpas ingen olja in i arbetshydraulikens system under transport. Detta ger ett lägre slitage och sänkta bränslekostnader. Med sin höga markfrigång och ledad midja tar sig den, relativt stora maskinen, sig smidigt fram även i trånga utrymmen. Med de välplacerade reglagen, multifunktionella joysticken och den rymliga, välisolerade hytten erhåller du en bra och ergonomisk arbetsplats. LM Trac 586 är en ovärderlig partner året runt för t ex industrin, entreprenörer och kommuner.

9 MOTOR - 4-cyl. VM D754IE3 - Turbodiesel EU Steg 3A - cylindervolym: 2970 cm 3 - effekt 60,5 kw / 2600 rpm (81 hk) - vridmoment: 290 Nm / 1400 rpm DRIVNING - Hydrostatisk drivning - hastighet fram / back 40 km/h - Fram/back regleras med knapp i joystick CYLINDERHYDRAULIK - Lastavkännande - flöde: 120 l/min ARBETSHYDRAULIK - pump: l/min, lastavkännande/steglös ställbar - Potentiometer reglerade proportionalventiler STYRNING - Hydrostatisk midjestyrd BROMSAR - Färdbroms, våta skivbromsar fram och bak - parkeringsbroms, elhydrauliska på framaxel ELSYSTEM - 12 V, 145 Ah - generator: 14V, 85 Amp REDSKAPSFÄSTE - Snabbkopplade med hydraulisk låsning LM, Kunta 500, SMS/Trima, Euro (på truckstativ eller lastarmar) Tank kapaciteter - dieseltank: 70 liter - hydrauloljetank: 110 liter DÄCK STANDARD - Fram/bak Nokia 420/65 R24 TRI2 DIMENSIONER - längd: 4300 mm - höjd: 2250 mm - bredd: 1720 mm - Svängradie inre: 1600 mm, yttre 3400 mm - markfrigång: 280 mm - vikt: 3790 kg standardutrustning - Justerbar motorhydraulik - Öppningsbara sidofönster - Roterande varningsblinkers - Arbetsbelysning, 2 fram, 2 bak - Vägbelysning - Motorvärmare - Huvudströmbrytare - Eluttag, 7-poligt bak - Drag - Lastarstöd - ROPS testad hytt - Solskydd - Säkerhetsbälte - Förberedd för redskapsram över motorn - Sidospeglar, 2 st - Backspegel i hytt - Hasplåt fram och bak - Lastdämpare - NATO uttag - Inch pedal - Backlarm - Belysning i motorrummet - CD-spelare TILLBEHÖR - Hydrauloljevärmare - Baklyft - Motorhydraulik - Cylinderhydraulik - Biologisk hydraulolja - Vindrutetorkare bak - Uppvärmda backspeglar - Nackstöd - AC - Kupévärmare - Katalysator - Centralsmörjning - Farthållare arbetsredskap - Snöplog, vik/diagonal - Pallgafflar - Skopor - Frontmonterat sopaggregat - Bogserande sopmaskin - Lövuppsamlare - Slaghack - Vägskrapsblad - Vattentank - Högtryckstvätt Redskapsfäste i övre läge, kn i nedre läge, kn Tipplast kg maskin rak/svängd Skopans brytkraft, kn ,8/20,0 * 22 * Kunta liters jordskopa

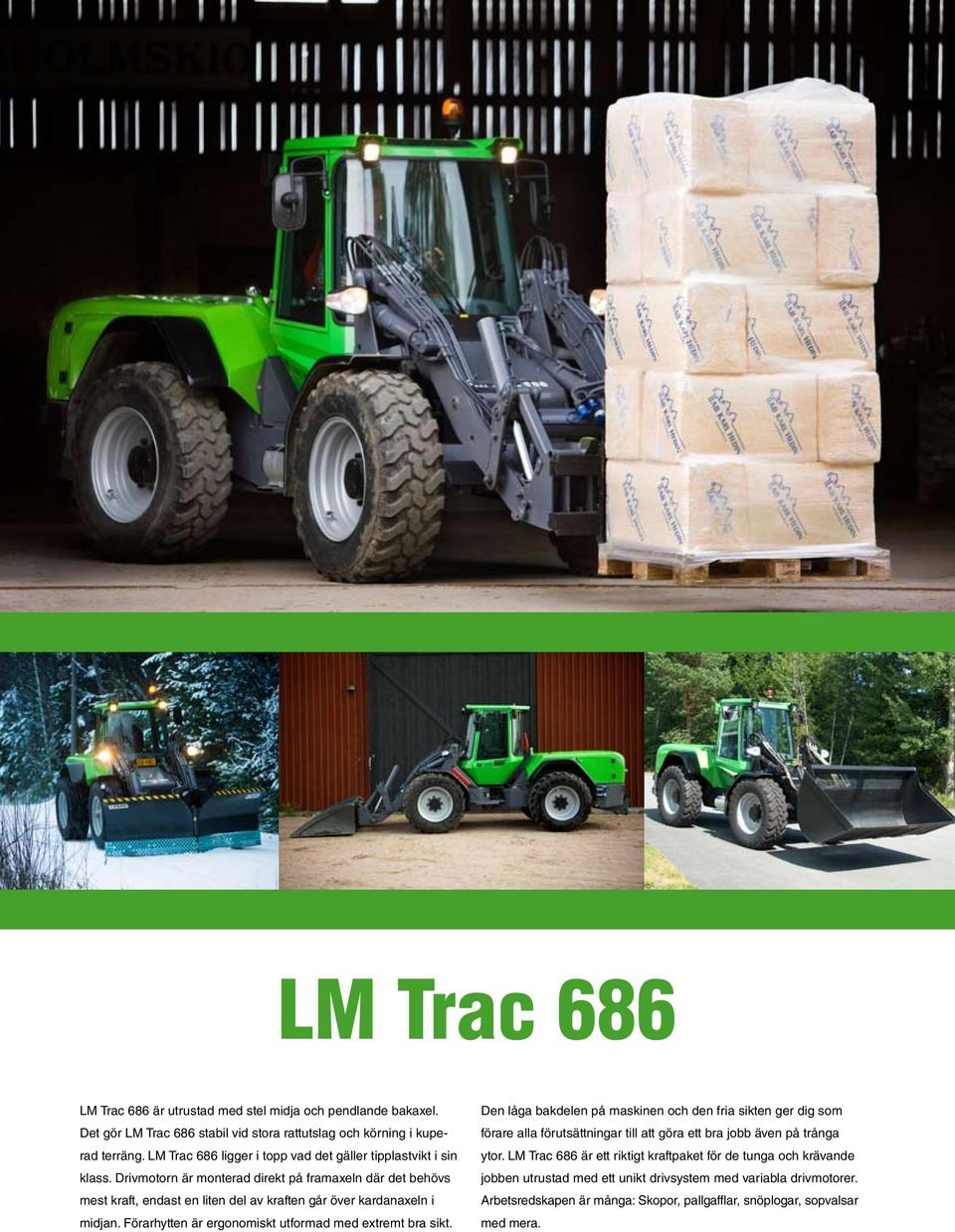

10 LM Trac 686 LM Trac 686 är utrustad med stel midja och pendlande bakaxel. Det gör LM Trac 686 stabil vid stora rattutslag och körning i kuperad terräng. LM Trac 686 ligger i topp vad det gäller tipplastvikt i sin klass. Drivmotorn är monterad direkt på framaxeln där det behövs mest kraft, endast en liten del av kraften går över kardanaxeln i midjan. Förarhytten är ergonomiskt utformad med extremt bra sikt. Den låga bakdelen på maskinen och den fria sikten ger dig som förare alla förutsättningar till att göra ett bra jobb även på trånga ytor. LM Trac 686 är ett riktigt kraftpaket för de tunga och krävande jobben utrustad med ett unikt drivsystem med variabla drivmotorer. Arbetsredskapen är många: Skopor, pallgafflar, snöplogar, sopvalsar med mera.

11 MOTOR - 6-cyl. VM R756 IE3, Euro 3A CommonRail turbodiesel - cylindervolym: 4455 cm 3 - effekt: 115 kw / 2600 rpm (150 hk) - vridmoment: 500 Nm / 1400 rpm DRIVNING - Hydrostatisk - 4-hjulsdriven - hastighet fram / back 40 km/h - Fram / back elhydrauliskt reglerad med knapp i joystick CYLINDERHYDRAULIK - Lastavkännande - flöde: 195 l/min ARBETSHYDRAULIK - pump: 160 l/min, lastavkännande/steglös ställbar - Elmanövrerade proportionalventiler via potentiometer STYRNING - Hydrostatisk midjestyrning - svängradie inre: 1980 mm BROMSAR - Färdbroms: Våta skivbromsar fram och bak - Parkeringsbroms: Elhydraulisk på framaxel ELSYSTEM - 12V, 2x70 Ah - generator: 14V, 110 Amp SNABBKOPPLING - Snabbkopplade med hydraulisk låsning LM, Trima/SMS, Kunta 500 eller Euro (på truckstativ eller lastaramar) Tank kapaciteter - dieseltank: 95 l - hydrauloljetank: 160 l DÄCK STANDARD - Fram/bak Nokia 420/65 R24 TRI2 DIMENSIONER - längd: 5290 mm - höjd: 2415 mm - bredd: 1960 mm - Vändradie inre: 1980 mm, yttre 3970 mm - markfrigång: 355 mm - vikt: 5700 kg standardutrustning - Justerbar motorhydraulik - Öppningsbara sidofönster - Roterande varningsblinkers - Arbetsbelysning, 2 fram & 2 bak - Vägbelysning - Motorvärmare - Huvudströmbrytare - Eluttag, 7-poligt bak - Drag - Lastarstöd - ROPS testad hytt - Solskydd - Säkerhetsbälte - Förberedd för redskapsram över motorn - Sidospeglar, 2 st - Backspegel i hytt - Hasplåt fram och bak - Lastdämpare - NATO uttag - Inchpedal - Backlarm - Belysning i motorrummet - CD-spelare TILLBEHÖR - Hydrauloljevärmare - Baklyft - Motorhydraulik - Cylinderhydraulik - Biologisk hydraulolja - Vindrutetorkare bak - Uppvärmda backspeglar - Nackstöd - AC - Kupévärmare - Katalysator - Centralsmörjning - Farthållare arbetsredskap - Snöplog, vik/diagonal - Pallgafflar - Skopor - Frontmonterat sopaggregat - Bogserande sopmaskin - Lövuppsamlare - Slaghack - Vägskrapsblad - Vattentank - Högtryckstvätt Redskapsfäste i övre läge, kn i nedre läge, kn Tipplast kg maskin rak/svängd Skopans brytkraft, kn ,5/30,4 26

12 Maskiner för underhåll av alla dina ytor Maskiner för dig som står med båda fötterna på jorden. Vi har en speciell känsla för ytor. Det kanske inte är så konstigt, när vi lagt mer än 30 år på produkter som gör världen omkring oss lite vackrare. Vårt arbete berör allt du går på och vi handplockar maskiner som klipper, blåser, suger, borstar, krattar, tvättar, plogar och röjer marken framför dig. Hako Ground & Garden AB är en skandinavisk koncern med dotterbolag i Oslo och Helsingfors. Vi ägs av den tyska multinationella industrigruppen Hako Holding GmbH & Co. KG. Som generalagent borgar vi för att alla de varumärken vi ansvarar för håller en hög kvalitet, med tillförlitlig service nära dig och återförsäljare som känner maskinerna utan och innan. LM TRAC LM Trac marknadsförs och säljs av Hako Ground & Garden AB, Olofsdalsvägen 23, Halmstad,
