1 Luxaflex Aluminiumpersienner

2 Innehåll Produktbeskrivning Kollektion Modeller Betjäning Typer Skensystem Måttagning Montering Rengöring Sammanfattning 2 Luxaflex MegaView

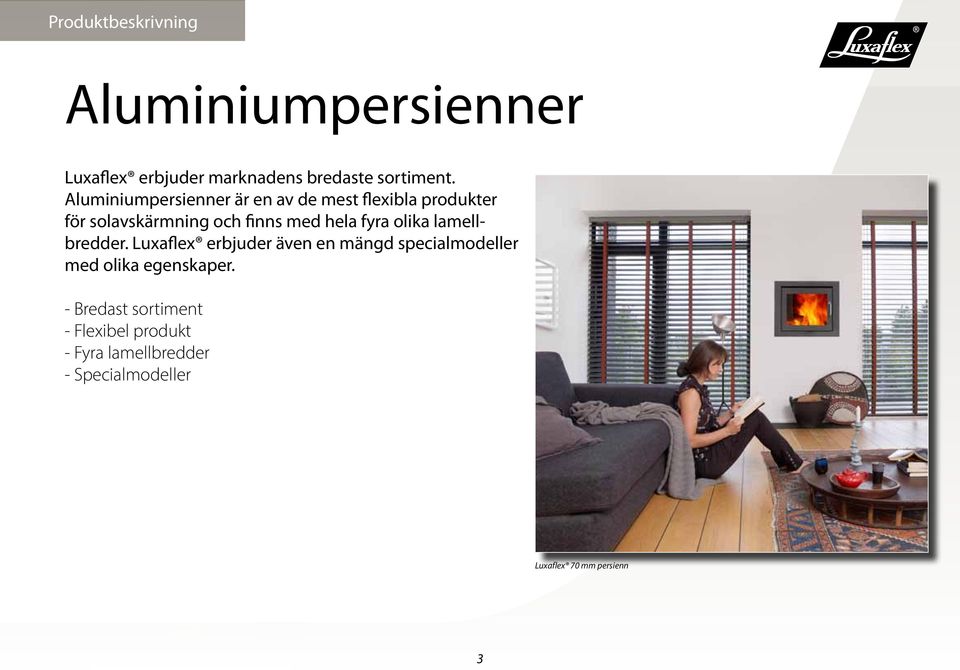

3 Produktbeskrivning Aluminiumpersienner Luxaflex erbjuder marknadens bredaste sortiment. Aluminiumpersienner är en av de mest flexibla produkter för solavskärmning och finns med hela fyra olika lamellbredder. Luxaflex erbjuder även en mängd specialmodeller med olika egenskaper. - Bredast sortiment - Flexibel produkt - Fyra lamellbredder - Specialmodeller Luxaflex 70 mm persienn 3

4 MSLAG_138MM.indd 1 All rights reserved. Unauthorised copying is prohibited. Technical data subject to change without notice. No rights can be derived from copy, text pertaining to illustrations or samples. Subject to changes in materials, parts, compositions, designs, versions, colours etc., even without notice. Registered trademark. A HunterDouglas product. Copyright HunterDouglas Kollektion Kollektion Kollektionen innehåller cirka 300 färger. Välj mellan enfärgade och mönstrade lameller. Du kan även blanda färger i en och samma persienn. Kollektionen innehåller bl a lameller som är perforerade, borstade, hamrade eller med reflekterande yta. Välj mellan 25, 35, 50 eller 70 mm lamellbredd RUGBREEDTE 138 mm 369 Lamellbredd Antal - 25 mm 139 färger (varav 23 Basic) + 32 färger Ondulette - 35 mm 42 färger Designed by Luxaflex. Inspired by you. for more information: I I I Persienner I Persienner Persienner I Sälekaihtimet Designed by Luxaflex. Inspired by you mm 78 färger (varav Evolution 65 alu + 6 trä) - 70 mm 30 färger Persienner I Persienner Persienner I Sälekaihtimet LONDON PARIS BRUSSELS AMSTERDAM BERLIN MADRID OSLO MOSCOW STOCKHOLM MILAN DUBAI VIENNA ISTANBUL COPENHAGEN ZURICH LISBON DUBLIN HELSINKI Kollektionsbok Persienner 4

5 Kollektion Stegband Välj mellan smala stegband eller breda stegband på din persienn. Smala stegband anpassas efter färgen på lamellen och ger ett diskret och naturligt utseende. De breda stegbanden finns i tre bredder och ger ett dekorativt och personligt uttryck. Smala stegband Till lamellbredd - Färg anpassas till lamellen 25 mm, 35 mm, 50 mm och 70 mm Breda stegband Till lamellbredd - 18 mm 35 mm - 25 mm 50 mm och 70 mm - 38 mm 50 mm och 70 mm - Se färger i kollektionsbok Smala stegband Breda stegband 5

6 Modeller Modeller Luxaflex erbjuder följande persiennmodeller; Basic, 25 mm, 35 mm, 50 mm, Evolution och 70 mm. Valet av persienn styr vilka ytterligare specialmodeller som är möjliga att få. På nästa sida visas samtliga modeller för respektive persienn. Persiennmodeller - Basic - 25 mm - 35 mm - 50 mm - Evolution - 70 mm 6 Luxaflex 25 mm - MegaView

7 Modeller Basic Aluminiumpersienn Basic är vår mest enkla och prisvärda aluminiumpersienn. Den finns endast i 25 mm lamellbredd och i ett litet antal basfärger. Enkel fyrkantig kassett med transparenta ändkåpor och lås. Basic aluminiumpersienn - Enkel och prisvärd - Litet antal basfärger - Fyrkantig kassett - Transparenta ändkåpor och lås - 25 mm lamellbredd Basic 7

8 Modeller 25 mm Luxaflex 25 mm aluminiumpersienn är persiennen med flest valmöjligheter. En mängd varianter finns att välja t.ex. MegaView, Ondulette och Variozone. Kassetten har en snygg designad profil med en kant baktill som gör att lamellen går tätt emot kassetten och hindrar onödigt ljusinsläpp (se bild). Ändkåporna matchas till lamellfärgen. Specialdesignad 25 mm aluminiumpersienn - Valmöjligheternas persienn - En mängd varianter - Snygg designad kassett med kant baktill - Ändkåpor matchas till vald lamellfärg - Snyggt integrerat lås - 25 mm lamellbredd Luxaflex 25 mm 8

9 Modeller 25 mm - MegaView Luxaflex MegaView är en 25 mm aluminiumpersienn där lamellerna samlar sig i par när den öppnas upp vilket ger mera ljusinsläpp i rummet. Luxaflex MegaView - Lamellerna samlar sig i par - Större avstånd mellan lamellerna ger mera ljus i rummet - Stängs som en vanlig persienn - Optimal ljusreglering när persiennerna vinklas - 25 mm lamellbredd MegaView - öppen MegaView - delvis öppen 9

10 Modeller 25 mm - Variozone Luxaflex Variozone är en 25 mm aluminiumpersienn som öppnas och stängs i sektioner vilket ger optimal flexibilitet att påverka ljusinsläpp, insyn och utsikt. Välj att ha öppet upptill men stängt nedtill eller bara öppet på mitten. Variozone kan också vinklas precis som en vanlig persienn. Luxaflex Variozone - Öppnar och stänger i sektioner om 12 lameller - Optimal flexibilitet - Insynsskydd och dagsljus på samma gång - 25 mm lamellbredd Variozone Stängd nedtill - öppen upptill Variozone 10

11 Modeller 25 mm - Ondulette Luxaflex Ondulette är en aluminiumpersienn med skurna lameller som skapar ett vackert mönster vilket ger persiennen en unik design. Lamellens bredd är 35 mm men skärs ned till en smalare bredd för att skapa de olika mönstrena. Kassett och Underlist är 25 mm. Välj mellan sju olika mönster. Luxaflex Ondulette - Persienn med mönster - Dekoration och unik design - Sju olika mönster; Cube, Diamond, Wave, Kite, Ocean, Desert, Valley. - Egna färger i kollektionen - 25 mm kassett och underlist, 35 mm lamellbredd Ondulette - Desert Ondulette - Ocean Ondulette - Valley Ondulette - Kite Ondulette - Wave Ondulette - Diamond Ondulette - Cube 11

12 Modeller 25 mm - Lightline Luxaflex Lightline är en persienn med dolda snörhål vilket gör att inget oönskat ljus kommer in i rummet. Passar för sovrum. Lightline finns i alla 25 mm färger. Luxaflex Lightline - Dolda snörhål långt bak på persiennen - Hindrar oönskat ljus i rummet - Mörklägger bättre än en vanlig persienn - 25 mm lamellbredd Vanlig persienn - synliga snörhål 12 Lightline - dolda snörhål

13 Modeller 25 mm - Frontfix Luxaflex Frontfix är en 25 mm aluminiumpersienn som placeras direkt på fönsterkarmen och fästs nedtill med wirar. Frontfix är en perfekt lösning till vippfönster och inåtgående fönster. Den vita täcklisten upptill smälter in i fönsterramen. Luxaflex Frontfix - Monteras på fönsterkarmen - Vit täcklist upptill och wirar nedtill - För vippfönster/inåtgående fönster - 25 mm lamellbredd Frontfix 13

14 Modeller 25 mm - Top Down/Bottom Up Luxaflex Top Down/Bottom Up modell är precis som namnet säger; en aluminiumpersienn som kan dras ned uppifrån men även dras upp nedifrån. Resultatet blir en flexibel lösning med valmöjlighet att ställa persiennen precis där du önskar. Top Down/Bottom Up spänns upp med snören längs med sidorna. Luxaflex Top Down/Bottom Up - Dras ned uppifrån och upp nedifrån - Flexibel - Ställ persiennen precis som du önskar - Snören spänns upp på sidorna - 25 mm lamellbredd Top Down/Bottom Up Top Down/Bottom Up 14

15 Modeller 25 mm - Skylight Luxaflex Skylight är en 25 mm aluminiumpersienn för lutande takfönster. Persiennen hålls på plats med sidokanaler. Skylight passar också till fönster från Velux med Pick&Click system. Luxaflex Skylight - För lutande takfönster - Passar även Velux Pick&Click - Sidokanaler - 25 mm lamellbredd Skylight 15

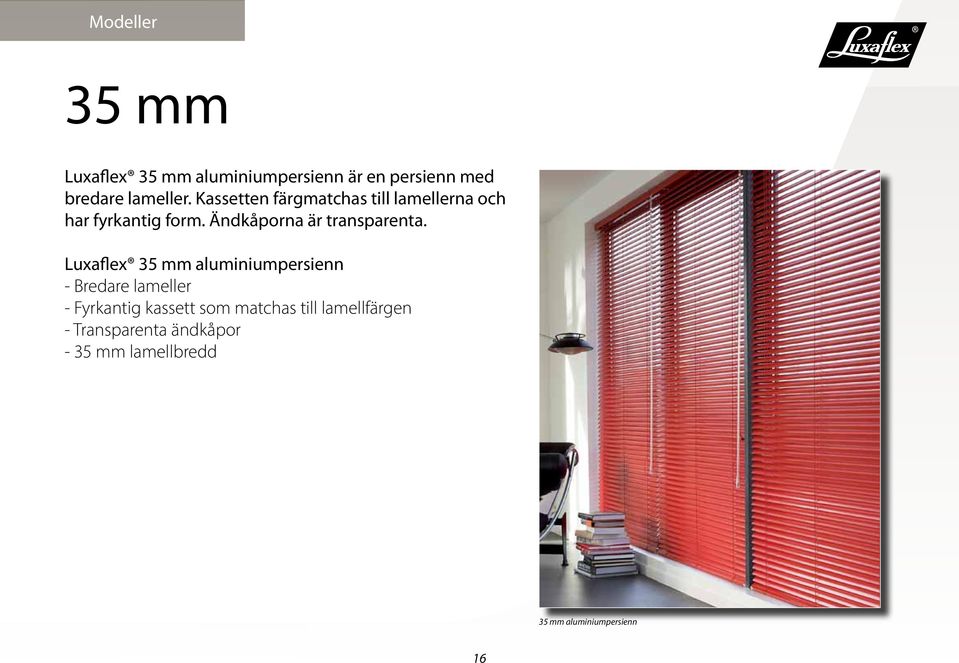

16 Modeller 35 mm Luxaflex 35 mm aluminiumpersienn är en persienn med bredare lameller. Kassetten färgmatchas till lamellerna och har fyrkantig form. Ändkåporna är transparenta. Luxaflex 35 mm aluminiumpersienn - Bredare lameller - Fyrkantig kassett som matchas till lamellfärgen - Transparenta ändkåpor - 35 mm lamellbredd 35 mm aluminiumpersienn 16

17 Modeller 50 mm Luxaflex 50 mm aluminiumpersienn passar normala till stora fönster. Kassett och lameller har avrundade hörn för ett mjukare design. Ändkåpor i plast är integrerade med kassetten. Dekorativ frontprofil i aluminium går att välja; Fusion. Luxaflex 50mm - För normala till stora fönster - Designad kassett med färgmatchande ändkåpor - Kassett och lameller är avrundade i hörnet - Fusion; dekorativ frontprofil i anodiserad aluminium - 50 mm lamellbredd 50 mm persienn 17 Fusion - dekorativ frontprofil i aluminium

18 Modeller Evolution Evolution är en aluminiumpersienn med många kombinationsmöjligheter. 50 mm aluminiumlameller kombineras med över och underlist i trä. Öppen klassisk mekanism i koppar samt breda stegband ger en unik design. Luxaflex Evolution - Kombination av trä och aluminium - Aluminiumlameller - Över/Underlist i trä - Öppen överlist med synlig mekanism i koppar - Alltid breda stegband - 50 mm lamellbredd 18 Evolution

19 Modeller 70 mm Luxaflex 70 mm aluminiumpersienn passar riktigt stora fönster. Kassett och lameller har avrundade hörn för en mjukare design. Ändkåpor i plast är integrerade med kassetten. Dekorativ frontprofil i aluminium går att välja; Fusion. Luxaflex 70 mm - För riktigt stora fönster - Designad kassett med färgmatchande ändkåpor - Kassett och lameller är avrundade i hörnet - Fusion; dekorativ frontprofil i anodiserad aluminium - 70 mm lamellbredd 70 mm aluminiumpersienn 70 mm persienn Fusion - dekorativ frontprofil i aluminium 19

20 Betjäning Betjäning En persienn kan betjänas på flera olika sätt. Betjäningssättet avgörs av persienn och modell. Betjäning Basic 25 mm 35 mm 50 mm Evolution 70 mm Snördrag/Vridstång x x x Snören x x x Kedjedrag x Handtag/Vridknapp x Motor 24V x x x Motor 230V x x Snördrag/Vridstång Snören Kedjedrag Handtag/Vridknapp Motor 20

21 Typer Typer Persienner går att få till vanliga fönster, vippfönster, gavelfönster, mellanglas och lutande takfönster. Bilderna till höger visar vilken persienn du kan få till respektive fönster. Samtliga persienner går att få som frihängande typ 1 och wirestyrd typ 2. Typer - Typ 1 Frihängande För vanliga fönster - Typ 2 Wirestyrd För vippfönster - Typ 5 Gavel För fönster i skrå - Typ 8 Mellanglas För mellanglasmontering - Typ 9 Skylight För lutande takfönster - Typ 15a Top Down/Bottom Up För vanliga fönster Frihängande Typ 1 25, 35, 50, 70 mm Basic och Evolution Wirestyrd Typ 2 25, 35, 50, 70 mm Basic och Evolution Gavel Typ 5 Basic & 25 mm Mellanglas Typ 8 Basic & 25 mm Skylight Typ 9 25 mm Top Down/Bottom Up Typ 15a 25 mm 21

22 Skensystem Skensystem Här visas bilder på över- och underlister för de olika persiennmodellerna. Kassett och underlist matchar lamellens färg om inte annat anges på färgprovet Basic 25 mm Ondulette 35 mm mm 70 mm Evolution 22

23 Måttagning Dimensioner I tabellen ser du de olika mått en persienn kan tillverkas i. Persienn Min. bredd Max. bredd Min. höjd Max. höjd Max. yta m 2 Basic mm mm mm Evolution ,8 70 mm mm

24 Måttagning Måttagning Vid beställning av persienn ska färdiga mått alltid anges förutom på typ 5 och typ 9. - Typ 1, 2, 8, 15a Ange färdigmått - Typ 5 och 9 Ange nischmått Måttagning i nisch Vid placering i nisch rekommenderas följande måttavdrag Færdigmål (murmål 5 mm) Färdigmått = Nischmått - xx mm (se tabell) Murmål/Karmmål Nischmått Färdigmått = Nischmått - xx mm (se tabell) Färdigmått = Nischmått - avdrag Produkt Avdrag bredd Avdrag höjd Basic -5 mm - 5 mm 25 mm* - 5 mm - 5 mm * Typ 15a - 2 mm - 0 mm * Typ 9-2 mm - 5 mm 35 mm -5 mm - 5 mm 50 mm -10 mm - 15 mm 70 mm -10 mm - 15 mm Evolution -10 mm - 15 mm 24

25 Montering Basic Basic aluminiumpersienn kan monteras med följande beslag beroende på vald typ. Beslag För vilken montering Till - Vridbeslag tak För takmontering Typ 1 och 5 - Vridbeslag vägg För väggmontering Typ 1 och 5 - Mellanglasbeslag För mellanglasmontering Typ 8 - Holddownbeslag För fastsättning nedtill Typ 1 och 5 - Plastfönsterbeslag För plastfönster Typ 1 - Wirebeslag För montering med wire Typ 2 Vridbeslag tak Mellanglasbeslag Vridbeslag vägg Holddownbeslag Plastfönsterbeslag upptill Plastfönsterbeslag nedtill Wirebeslag 25

26 Montering 25 mm 25 mm aluminiumpersienn kan monteras med följande beslag beroende på vald typ. Beslag För vilken montering Till - Vridbeslag tak För takmontering Typ 1 och 5 - Vridbeslag vägg För väggmontering Typ 1 och 5 - Mellanglasbeslag För mellanglasmontering Typ 8 - Holddownbeslag För fastsättning nedtill Typ 1 och 5 - Plastfönsterbeslag För plastfönster Typ 1 - Wirebeslag För montering med wire Typ 2 - Distansbricka För Ondulette Typ 1 - Skylightbeslag För takfönster Typ 9 - Wirefot För montering upptill/nedtill Typ 15A Vridbeslag tak Holddownbeslag Vridbeslag vägg Plastfönsterbeslag upptill Mellanglasbeslag Plastfönsterbeslag nedtill Skylightbeslag - fyra olika beroende på montering Wirebeslag Wirefot Distansbricka till Ondulette 26

27 Montering 35 mm 35 mm aluminiumpersienn kan monteras med följande beslag beroende på vald typ. Beslag För vilken montering Till - Universalbeslag För tak alt vägg montering Typ 1 och 2 - Nischbeslag För sidomontage Typ 1 - Holddownbeslag För fastsättning nedtill Typ 1 - Wirebeslag För montering med wire Typ 2 Universalbeslag Nischbeslag Holddownbeslag - lodrätt beslag, vågrätt beslag och stift till ändkåpan Wirebeslag - vinkel, fäste och wireögla 27

28 Montering 50 mm/70 mm/evolution 50 mm och 70 mm Aluminiumpersienn kan monteras med följande beslag beroende på vald typ. Beslag För vilken montering Till - Universalbeslag Tak/vägg montering Typ 1 och 2 - Holddownbeslag För fastsättning nedtill Typ 1 - Wirebeslag För montering med wire Typ 2 Universalbeslag tak/vägg Holddownbeslag Evolution monteras upp med följande beslag Beslag För vilken montering Till - Universalbeslag Tak/vägg montering Typ 1 Wirebeslag Evolution beslag tak/vägg 28

29 Rengöring Rengöring För att rengöra aluminiumpersienner räcker det vanligtvis att damma av persiennen regelbundet. Vid behov av ytterligare rengöring, se tipsen nedan. Stäng persiennen innan rengöring Damma av lamellerna regelbundet Använd dammvippa, mjuk borste eller trasa Torka med blöt trasa Dammsug på låg effekt Milt rengöringsmedel kan användas vid behov mm aluminiumpersienn

30 Sammanfattning Sammanfattning Persienner Fyra lamellbredder - 25 mm, 35 mm, 50 mm och 70 mm 25 mm aluminium finns i följande varianter - Skylight, Variozone, Ondulette, MegaView, Lightline, Top Down/Bottom Up och Frontfix Stegband - Smala eller breda (18, 25 eller 38 mm) Betjäning - Snördrag/Vridstång, Kedjedrag, Sidodrag, Handtag/Vridknapp, Snören och Motor Beslag - Vridbeslag, Universalbeslag, Mellanglasbeslag, Skylight, Holddownbeslag, Wirebeslag, Plastfönsterbeslag, Nischbeslag 30 Ondulette - mönster Wave

31 Tack för din uppmärksamhet
