1 Serie Hjulkatalogen

2

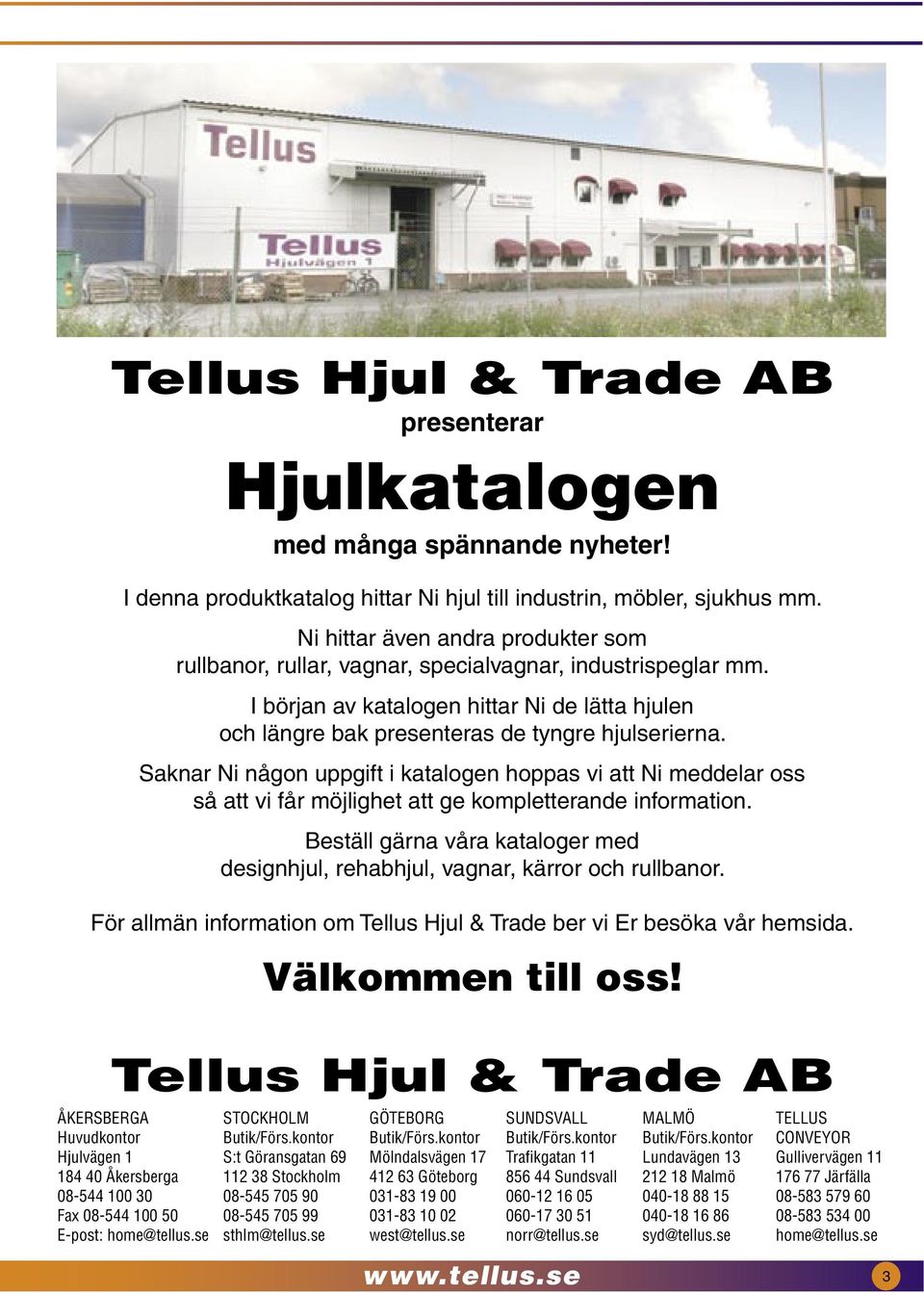

3 Tellus Hjul & Trade AB presenterar Hjulkatalogen med många spännande nyheter! I denna produktkatalog hittar Ni hjul till industrin, möbler, sjukhus mm. Ni hittar även andra produkter som rullbanor, rullar, vagnar, specialvagnar, industrispeglar mm. I början av katalogen hittar Ni de lätta hjulen och längre bak presenteras de tyngre hjulserierna. Saknar Ni någon uppgift i katalogen hoppas vi att Ni meddelar oss så att vi får möjlighet att ge kompletterande information. Beställ gärna våra kataloger med designhjul, rehabhjul, vagnar, kärror och rullbanor. För allmän information om Tellus Hjul & Trade ber vi Er besöka vår hemsida. Välkommen till oss! Tellus Hjul & Trade AB ÅKERSBERGA STOCKHOLM GÖTEBORG SUNDSVALL MALMÖ TELLUS Huvudkontor Butik/Förs.kontor Butik/Förs.kontor Butik/Förs.kontor Butik/Förs.kontor CONVEYOR Hjulvägen 1 S:t Göransgatan 69 Mölndalsvägen 17 Trafikgatan 11 Lundavägen 13 Gullivervägen Åkersberga Stockholm Göteborg Sundsvall Malmö Järfälla Fax E-post: home@tellus.se sthlm@tellus.se west@tellus.se norr@tellus.se syd@tellus.se home@tellus.se 3

4 4

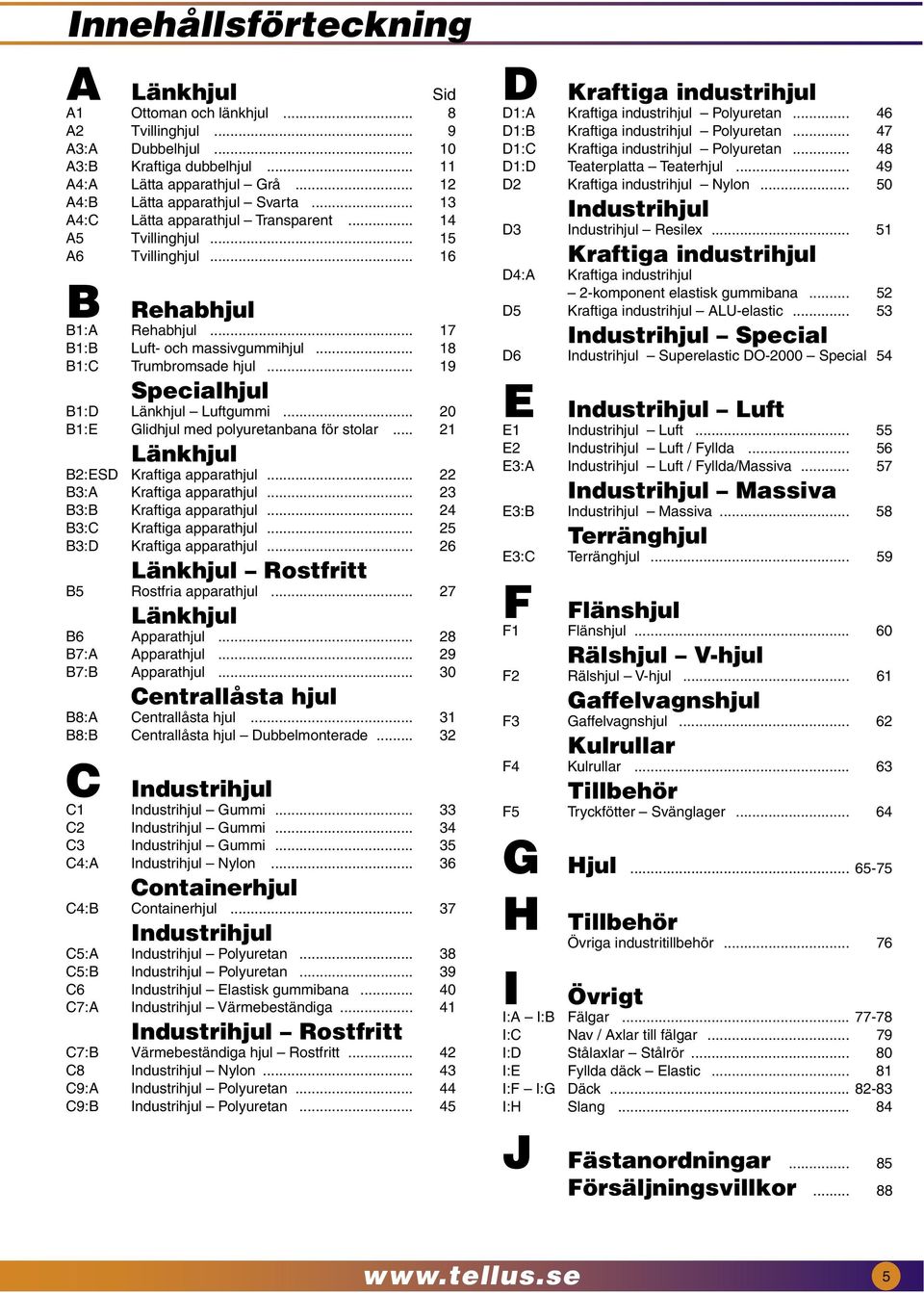

5 Innehållsförteckning A Länkhjul Sid A1 Ottoman och länkhjul... 8 A2 Tvillinghjul... 9 A3:A Dubbelhjul A3:B Kraftiga dubbelhjul A4:A Lätta apparathjul Grå A4:B Lätta apparathjul Svarta A4:C Lätta apparathjul Transparent A5 Tvillinghjul A6 Tvillinghjul B Rehabhjul B1:A Rehabhjul B1:B Luft- och massivgummihjul B1:C Trumbromsade hjul Specialhjul B1:D Länkhjul Luftgummi B1:E Glidhjul med polyuretanbana för stolar Länkhjul B2:ESD Kraftiga apparathjul B3:A Kraftiga apparathjul B3:B Kraftiga apparathjul B3:C Kraftiga apparathjul B3:D Kraftiga apparathjul Länkhjul Rostfritt B5 Rostfria apparathjul Länkhjul B6 Apparathjul B7:A Apparathjul B7:B Apparathjul Centrallåsta hjul B8:A Centrallåsta hjul B8:B Centrallåsta hjul Dubbelmonterade C Industrihjul C1 Industrihjul Gummi C2 Industrihjul Gummi C3 Industrihjul Gummi C4:A Industrihjul Nylon Containerhjul C4:B Containerhjul Industrihjul C5:A Industrihjul Polyuretan C5:B Industrihjul Polyuretan C6 Industrihjul Elastisk gummibana C7:A Industrihjul Värmebeständiga Industrihjul Rostfritt C7:B Värmebeständiga hjul Rostfritt C8 Industrihjul Nylon C9:A Industrihjul Polyuretan C9:B Industrihjul Polyuretan D Kraftiga industrihjul D1:A Kraftiga industrihjul Polyuretan D1:B Kraftiga industrihjul Polyuretan D1:C Kraftiga industrihjul Polyuretan D1:D Teaterplatta Teaterhjul D2 Kraftiga industrihjul Nylon Industrihjul D3 Industrihjul Resilex D4:A Kraftiga industrihjul Kraftiga industrihjul 2-komponent elastisk gummibana D5 Kraftiga industrihjul ALU-elastic Industrihjul Special D6 Industrihjul Superelastic DO-2000 Special 54 E Industrihjul Luft E1 Industrihjul Luft E2 Industrihjul Luft / Fyllda E3:A Industrihjul Luft / Fyllda/Massiva Industrihjul Massiva E3:B Industrihjul Massiva Terränghjul E3:C Terränghjul F Flänshjul F1 Flänshjul Rälshjul V-hjul F2 Rälshjul V-hjul Gaffelvagnshjul F3 Gaffelvagnshjul Kulrullar F4 Kulrullar Tillbehör F5 Tryckfötter Svänglager G Hjul H I Tillbehör Övriga industritillbehör Övrigt I:A I:B Fälgar I:C Nav / Axlar till fälgar I:D Stålaxlar Stålrör I:E Fyllda däck Elastic I:F I:G Däck I:H Slang J Fästanordningar Försäljningsvillkor

6 Rullmotstånd Rullmotståndet påverkas bl a genom: Hjulets lagring Hjuldiameter Typ av slitbana/hjulbana Rullmotståndet är uppmätt på slät yta. Hjullagringens påverkan på rullmotståndet I nedanstående tabell visas hur de olika lagringstyperna påverkar rullmotståndet (d v s den kraft som behövs för att flytta lasten). Rullmotstånd Glidlager Nållager Kullager Hjuldiameterns inverkan på rullmotståndet Ju större hjuldiameter, desto lägre rullmotstånd. Se nedanstående tabell. Rullmotstånd Ø 100 Ø 125 Ø 160 Ø 200 Inverkan av slitbanans material på rullmotståndet I nedanstående tabell visas hur slitbanans material påverkar rullmotståndet. Rullmotstånd Gummi Polyuretan Nylon 6

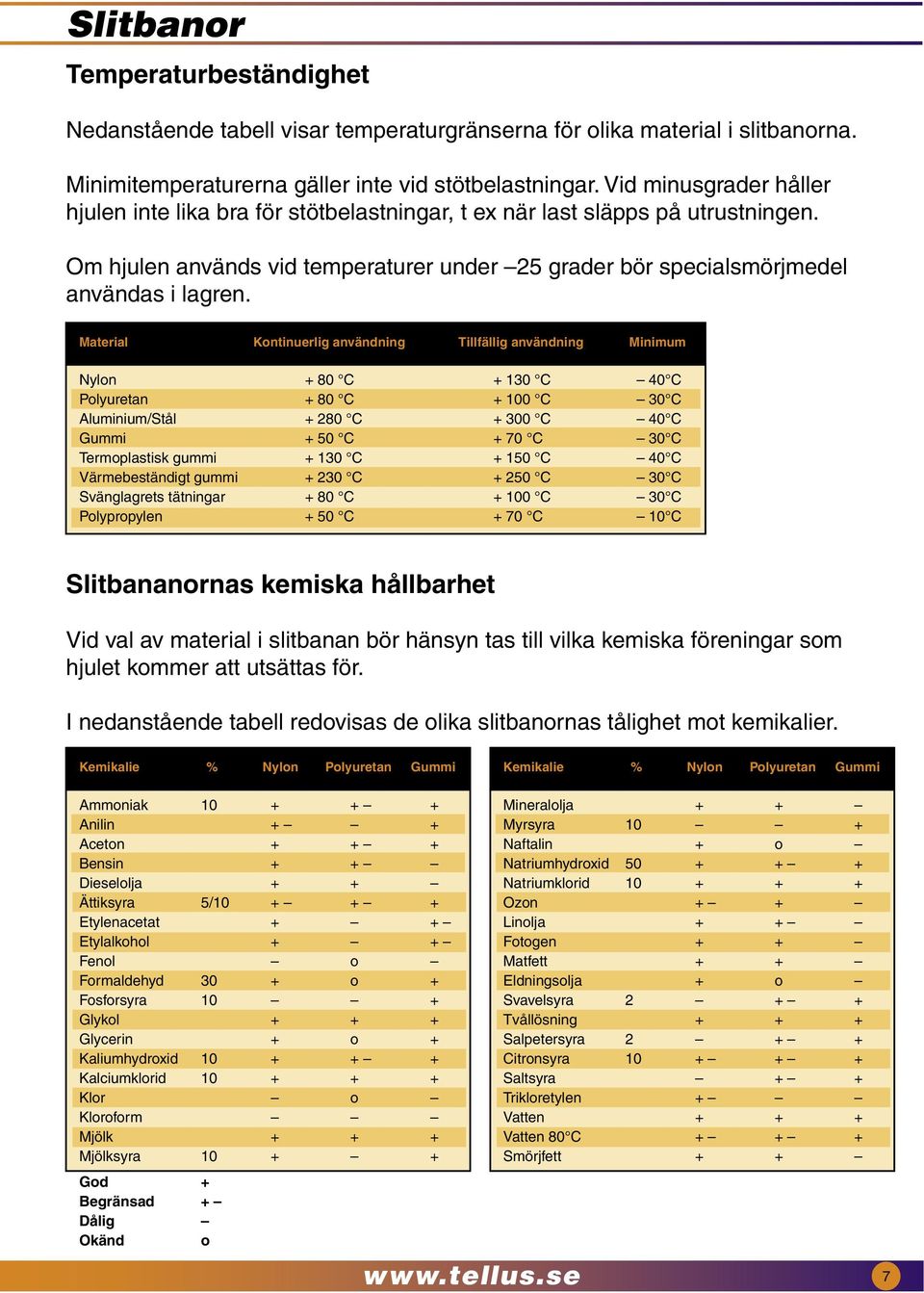

7 Slitbanor Temperaturbeständighet Nedanstående tabell visar temperaturgränserna för olika material i slitbanorna. Minimitemperaturerna gäller inte vid stötbelastningar. Vid minusgrader håller hjulen inte lika bra för stötbelastningar, t ex när last släpps på utrustningen. Om hjulen används vid temperaturer under 25 grader bör specialsmörjmedel användas i lagren. Material Kontinuerlig användning Tillfällig användning Minimum Nylon + 80 C C 40 C Polyuretan + 80 C C 30 C Aluminium/Stål C C 40 C Gummi + 50 C + 70 C 30 C Termoplastisk gummi C C 40 C Värmebeständigt gummi C C 30 C Svänglagrets tätningar + 80 C C 30 C Polypropylen + 50 C + 70 C 10 C Slitbananornas kemiska hållbarhet Vid val av material i slitbanan bör hänsyn tas till vilka kemiska föreningar som hjulet kommer att utsättas för. I nedanstående tabell redovisas de olika slitbanornas tålighet mot kemikalier. Kemikalie % Nylon Polyuretan Gummi Kemikalie % Nylon Polyuretan Gummi Ammoniak Anilin + + Aceton Bensin + + Dieselolja + + Ättiksyra 5/ Etylenacetat + + Etylalkohol + + Fenol o Formaldehyd 30 + o + Fosforsyra 10 + Glykol Glycerin + o + Kaliumhydroxid Kalciumklorid Klor o Kloroform Mjölk Mjölksyra God + Begränsad + Dålig Okänd o Mineralolja + + Myrsyra 10 + Naftalin + o Natriumhydroxid Natriumklorid Ozon + + Linolja + + Fotogen + + Matfett + + Eldningsolja + o Svavelsyra Tvållösning Salpetersyra Citronsyra Saltsyra + + Trikloretylen + Vatten Vatten 80 C Smörjfett + + 7

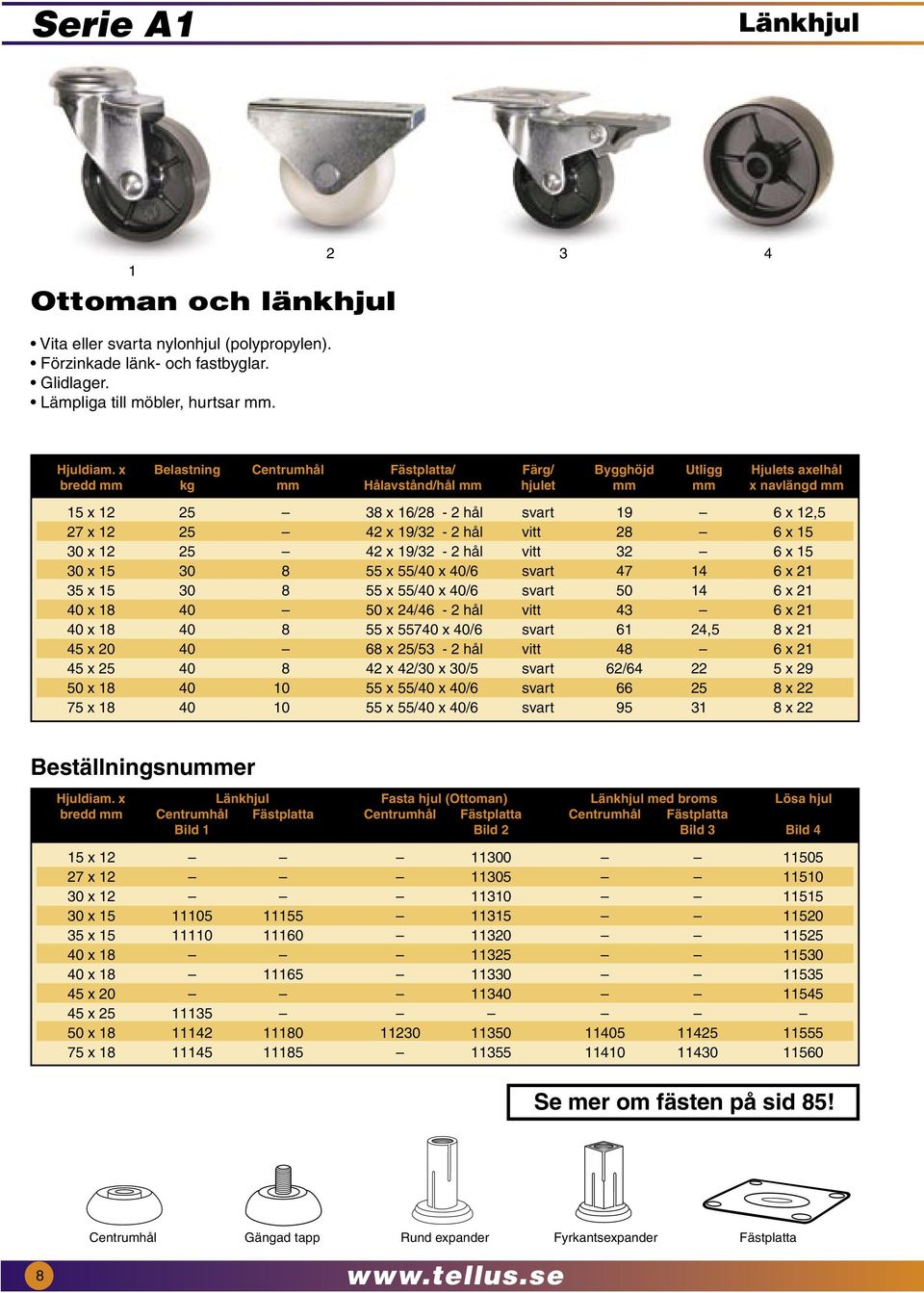

8 Serie A1 Länkhjul 1 Ottoman och länkhjul Vita eller svarta nylonhjul (polypropylen). Förzinkade länk- och fastbyglar. Glidlager. Lämpliga till möbler, hurtsar mm Hjuldiam. x Belastning Centrumhål Fästplatta/ Färg/ Bygghöjd Utligg Hjulets axelhål bredd mm kg mm Hålavstånd/hål mm hjulet mm mm x navlängd mm 15 x x 16/28-2 hål svart 19 6 x 12,5 27 x x 19/32-2 hål vitt 28 6 x x x 19/32-2 hål vitt 32 6 x x x 55/40 x 40/6 svart x x x 55/40 x 40/6 svart x x x 24/46-2 hål vitt 43 6 x x x x 40/6 svart 61 24,5 8 x x x 25/53-2 hål vitt 48 6 x x x 42/30 x 30/5 svart 62/ x x x 55/40 x 40/6 svart x x x 55/40 x 40/6 svart x 22 Beställningsnummer Hjuldiam. x Länkhjul Fasta hjul (Ottoman) Länkhjul med broms Lösa hjul bredd mm Centrumhål Fästplatta Centrumhål Fästplatta Centrumhål Fästplatta Bild 1 Bild 2 Bild 3 Bild 4 15 x x x x x x x x x x x Se mer om fästen på sid 85! Centrumhål Gängad tapp Rund expander Fyrkantsexpander Fästplatta 8

9 Serie A2 Länkhjul Tvillinghjul Hjul och bygel i nylon. Svart eller kromad skärm. Slitbana av nylon (hård) eller termogummi (mjuk). Kan även levereras med belastnings- och intervallbroms eller trögrullande hjul. Kan även levereras i ESD-utförande (ledande). Lämpliga till flyttbara möbler som kontorsstolar, serveringsvagnar, stereobänkar etc Beställningsnummer Hjuldiam. Belastning Bygghöjd Svart/svart Svart/svart Svart/grå Svart/grå Krom/grå Krom/grå mm kg mm hård hård + broms mjuk mjuk + broms mjuk mjuk + broms Bild 1 Bild 2 Bild 3 Bild / / / / Fästplatta Bild 5 Gängad tapp Gängad Bild 6 Best.nr 35x35 / 7x x40 / 8x Best.nr M8x14 / 7x M8x15 / 8x M10x15 / 8x Slät tapp Bild 6 Best.nr 8x34 / 7x x34 / 8x x22 / 8x Plasthylsor för rör och träben med invändigt mått Runda mm Best.nr Fyrkant mm Best.nr Bild 7 Bild , , , Andra utföranden och färger på begäran! 9

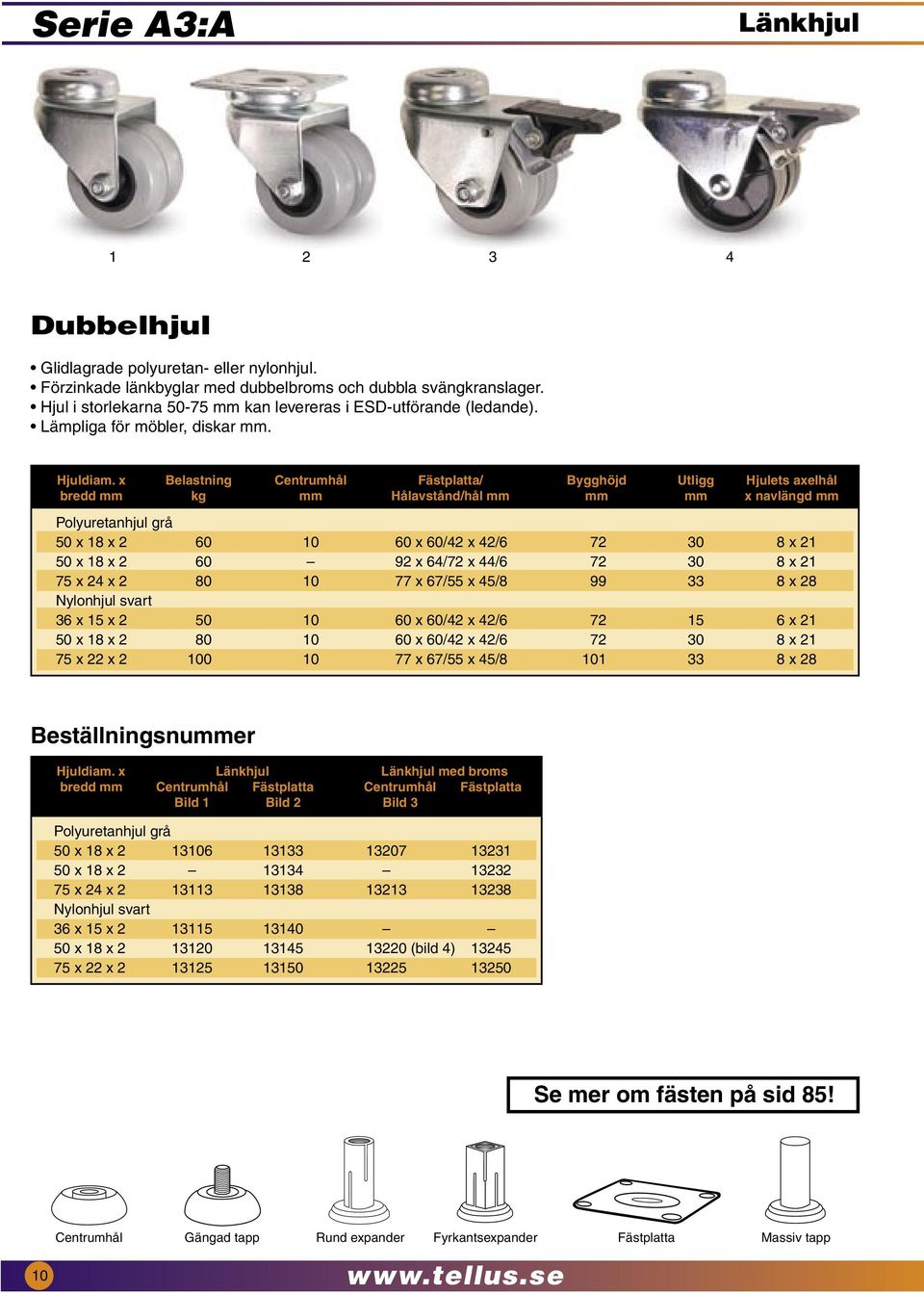

10 Serie A3:A Länkhjul Dubbelhjul Glidlagrade polyuretan- eller nylonhjul. Förzinkade länkbyglar med dubbelbroms och dubbla svängkranslager. Hjul i storlekarna mm kan levereras i ESD-utförande (ledande). Lämpliga för möbler, diskar mm. Hjuldiam. x Belastning Centrumhål Fästplatta/ Bygghöjd Utligg Hjulets axelhål bredd mm kg mm Hålavstånd/hål mm mm mm x navlängd mm Polyuretanhjul grå 50 x 18 x x 60/42 x 42/ x x 18 x x 64/72 x 44/ x x 24 x x 67/55 x 45/ x 28 Nylonhjul svart 36 x 15 x x 60/42 x 42/ x x 18 x x 60/42 x 42/ x x 22 x x 67/55 x 45/ x 28 Beställningsnummer Hjuldiam. x Länkhjul Länkhjul med broms bredd mm Centrumhål Fästplatta Centrumhål Fästplatta Bild 1 Bild 2 Bild 3 Polyuretanhjul grå 50 x 18 x x 18 x x 24 x Nylonhjul svart 36 x 15 x x 18 x (bild 4) x 22 x Se mer om fästen på sid 85! Centrumhål Gängad tapp Rund expander Fyrkantsexpander Fästplatta Massiv tapp 10

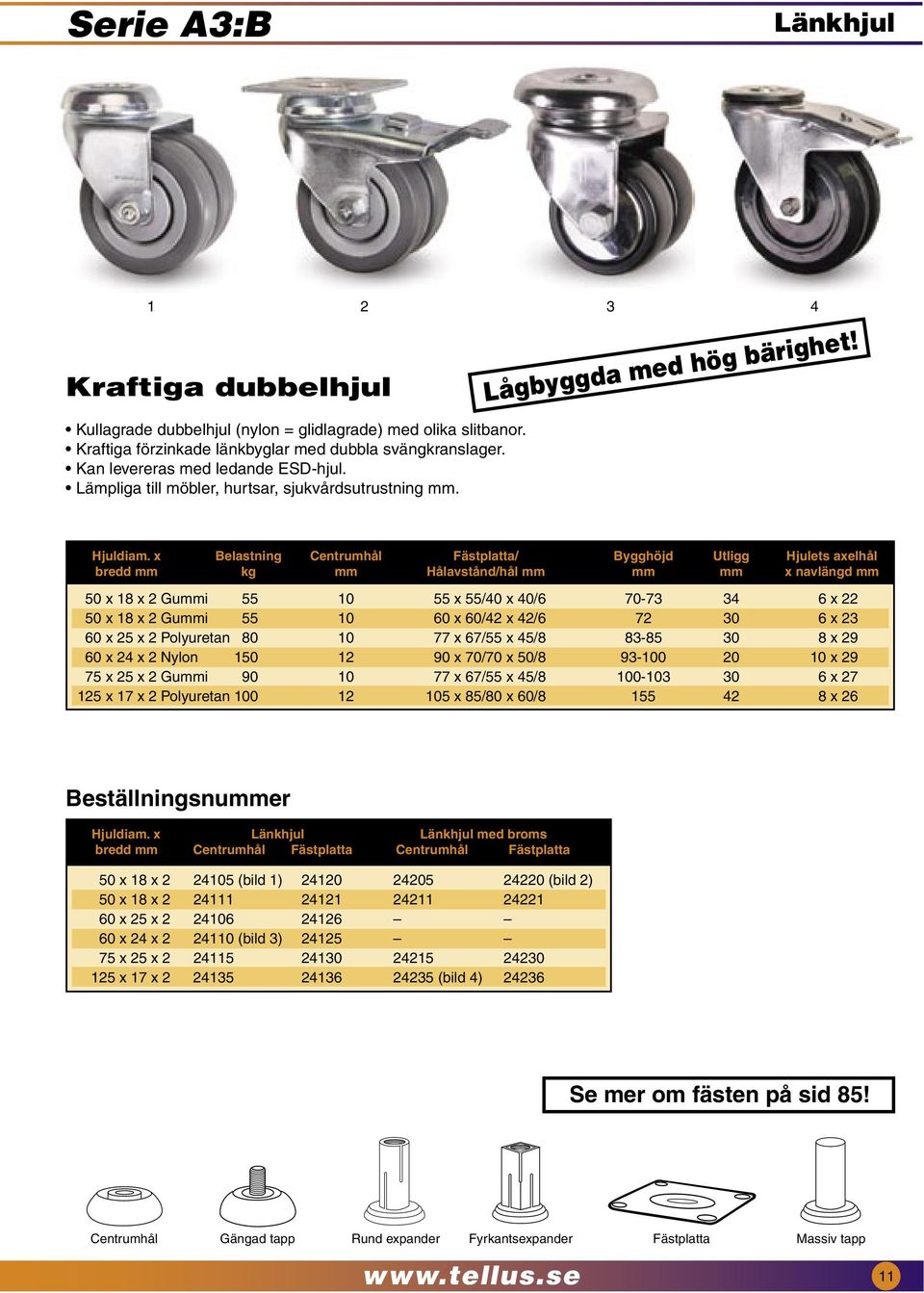

11 Serie A3:B Länkhjul Kraftiga dubbelhjul Kullagrade dubbelhjul (nylon = glidlagrade) med olika slitbanor. Kraftiga förzinkade länkbyglar med dubbla svängkranslager. Kan levereras med ledande ESD-hjul. Lämpliga till möbler, hurtsar, sjukvårdsutrustning mm. Lågbyggda med hög bärighet! Hjuldiam. x Belastning Centrumhål Fästplatta/ Bygghöjd Utligg Hjulets axelhål bredd mm kg mm Hålavstånd/hål mm mm mm x navlängd mm 50 x 18 x 2 Gummi x 55/40 x 40/ x x 18 x 2 Gummi x 60/42 x 42/ x x 25 x 2 Polyuretan x 67/55 x 45/ x x 24 x 2 Nylon x 70/70 x 50/ x x 25 x 2 Gummi x 67/55 x 45/ x x 17 x 2 Polyuretan x 85/80 x 60/ x 26 Beställningsnummer Hjuldiam. x Länkhjul Länkhjul med broms bredd mm Centrumhål Fästplatta Centrumhål Fästplatta 50 x 18 x (bild 1) (bild 2) 50 x 18 x x 25 x x 24 x (bild 3) x 25 x x 17 x (bild 4) Se mer om fästen på sid 85! Centrumhål Gängad tapp Rund expander Fyrkantsexpander Fästplatta Massiv tapp 11

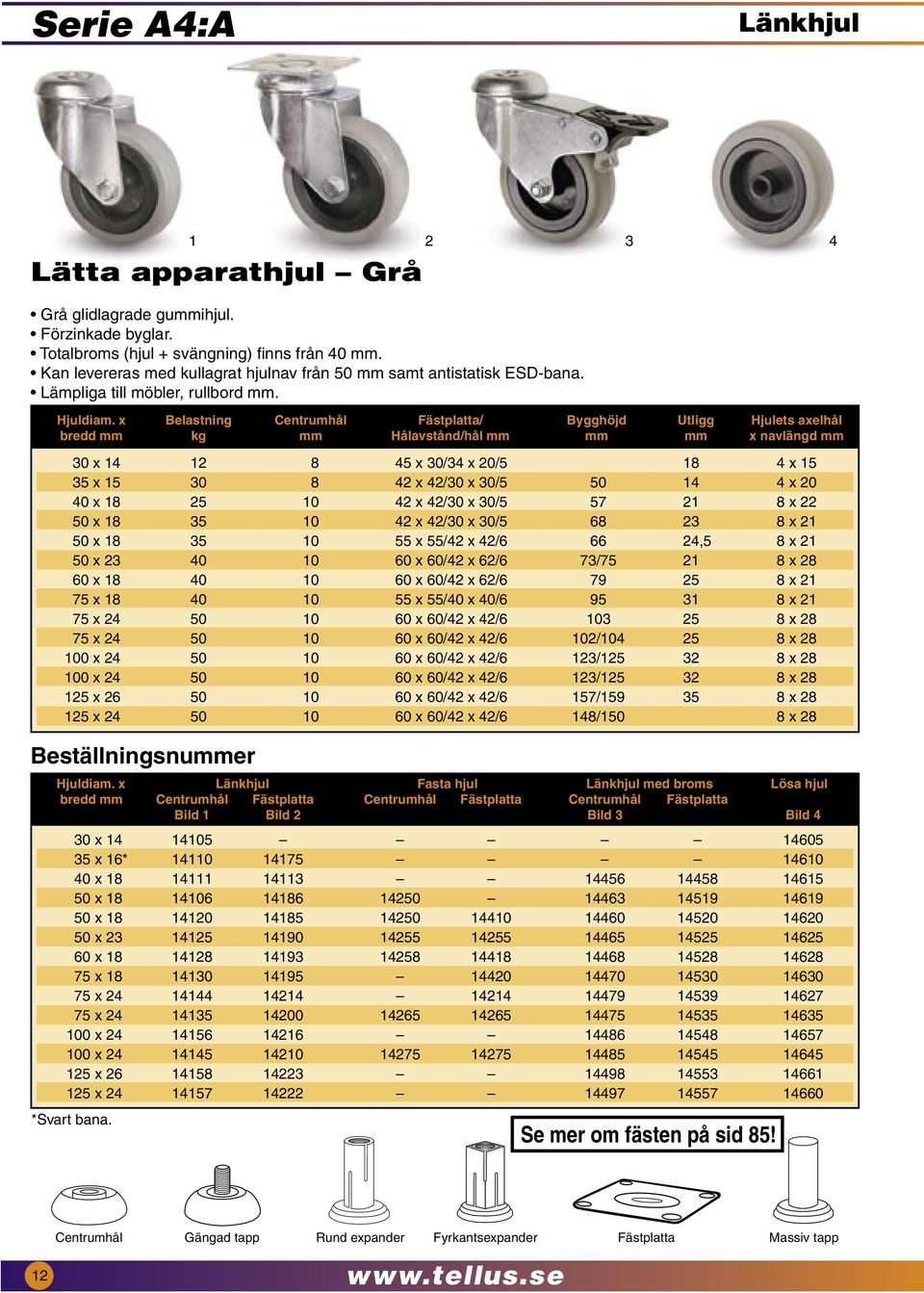

12 Serie A4:A Länkhjul Hjuldiam. x Belastning Centrumhål Fästplatta/ Bygghöjd Utligg Hjulets axelhål bredd mm kg mm Hålavstånd/hål mm mm mm x navlängd mm Beställningsnummer Lätta apparathjul Grå Grå glidlagrade gummihjul. Förzinkade byglar. Totalbroms (hjul + svängning) finns från 40 mm. Kan levereras med kullagrat hjulnav från 50 mm samt antistatisk ESD-bana. Lämpliga till möbler, rullbord mm. 30 x x 30/34 x 20/ x x x 42/30 x 30/ x x x 42/30 x 30/ x x x 42/30 x 30/ x x x 55/42 x 42/ ,5 8 x x x 60/42 x 62/6 73/ x x x 60/42 x 62/ x x x 55/40 x 40/ x x x 60/42 x 42/ x x x 60/42 x 42/6 102/ x x x 60/42 x 42/6 123/ x x x 60/42 x 42/6 123/ x x x 60/42 x 42/6 157/ x x x 60/42 x 42/6 148/150 8 x 28 Hjuldiam. x Länkhjul Fasta hjul Länkhjul med broms Lösa hjul bredd mm Centrumhål Fästplatta Centrumhål Fästplatta Centrumhål Fästplatta Bild 1 Bild 2 Bild 3 Bild 4 30 x x 16* x x x x x x x x x x x x *Svart bana. Se mer om fästen på sid 85! Centrumhål Gängad tapp Rund expander Fyrkantsexpander Fästplatta Massiv tapp 12

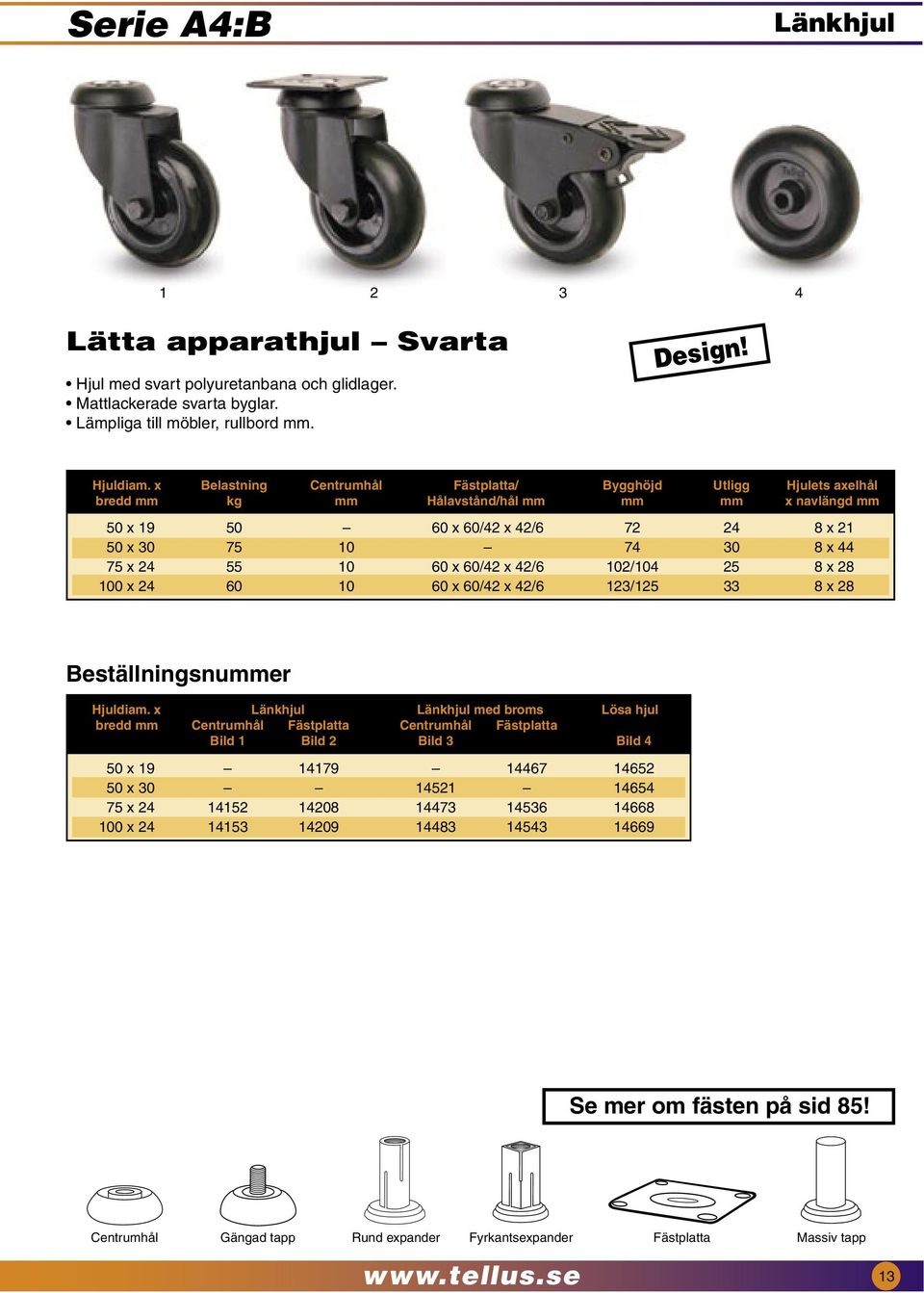

13 Serie A4:B Länkhjul Lätta apparathjul Svarta Hjul med svart polyuretanbana och glidlager. Mattlackerade svarta byglar. Lämpliga till möbler, rullbord mm. Design! Hjuldiam. x Belastning Centrumhål Fästplatta/ Bygghöjd Utligg Hjulets axelhål bredd mm kg mm Hålavstånd/hål mm mm mm x navlängd mm 50 x x 60/42 x 42/ x x x x x 60/42 x 42/6 102/ x x x 60/42 x 42/6 123/ x 28 Beställningsnummer Hjuldiam. x Länkhjul Länkhjul med broms Lösa hjul bredd mm Centrumhål Fästplatta Centrumhål Fästplatta Bild 1 Bild 2 Bild 3 Bild 4 50 x x x x Se mer om fästen på sid 85! Centrumhål Gängad tapp Rund expander Fyrkantsexpander Fästplatta Massiv tapp 13

14 Serie A4:C Länkhjul Lätta apparathjul Transparent Design! Kullagrade hjul i acryl. Mattlackerade svarta byglar. Kan även levereras med förzinkad bygel. Lämpliga för mjukare golv och där krav på god design ställs. Hjuldiam. x Belastning Centrumhål Fästplatta/ Bygghöjd Utligg Hjulets axelhål bredd mm kg mm Hålavstånd/hål mm mm mm x navlängd mm 75 x x 60/42 x 42/6 102/ x x x 60/42 x 42/6 123/ x 28 Beställningsnummer Hjuldiam. x Länkhjul Länkhjul med broms Lösa hjul bredd mm Centrumhål Fästplatta Centrumhål Fästplatta Bild 1 Bild 3 Bild 2 Bild 4 75 x x Se mer om fästen på sid 85! Centrumhål Gängad tapp Rund expander Fyrkantsexpander Fästplatta Massiv tapp 14

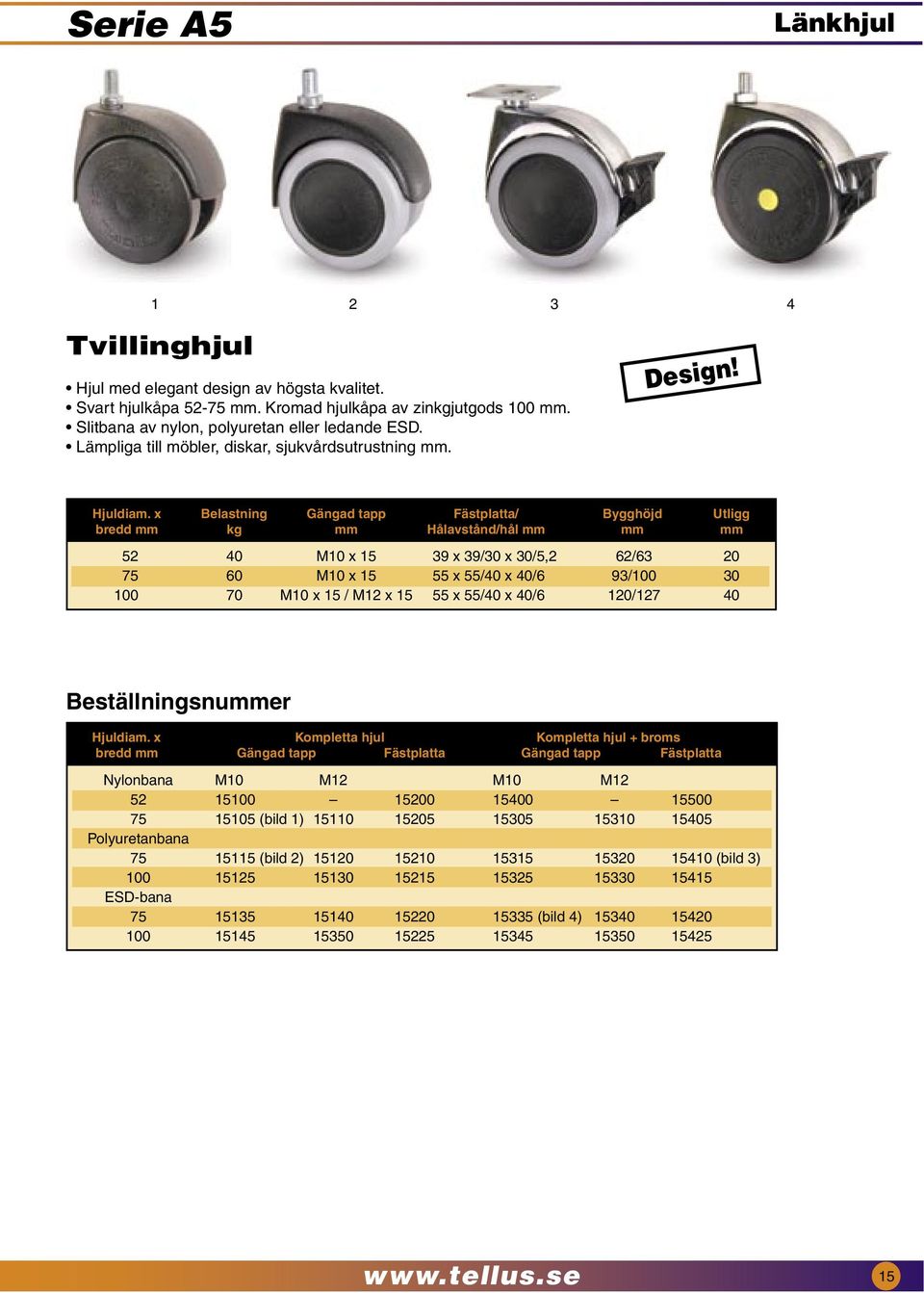

15 Serie A5 Länkhjul Tvillinghjul Hjul med elegant design av högsta kvalitet. Svart hjulkåpa mm. Kromad hjulkåpa av zinkgjutgods 100 mm. Slitbana av nylon, polyuretan eller ledande ESD. Lämpliga till möbler, diskar, sjukvårdsutrustning mm. Design! Hjuldiam. x Belastning Gängad tapp Fästplatta/ Bygghöjd Utligg bredd mm kg mm Hålavstånd/hål mm mm mm M10 x x 39/30 x 30/5,2 62/ M10 x x 55/40 x 40/6 93/ M10 x 15 / M12 x x 55/40 x 40/6 120/ Beställningsnummer Hjuldiam. x Kompletta hjul Kompletta hjul + broms bredd mm Gängad tapp Fästplatta Gängad tapp Fästplatta Nylonbana M10 M12 M10 M (bild 1) Polyuretanbana (bild 2) (bild 3) ESD-bana (bild 4)

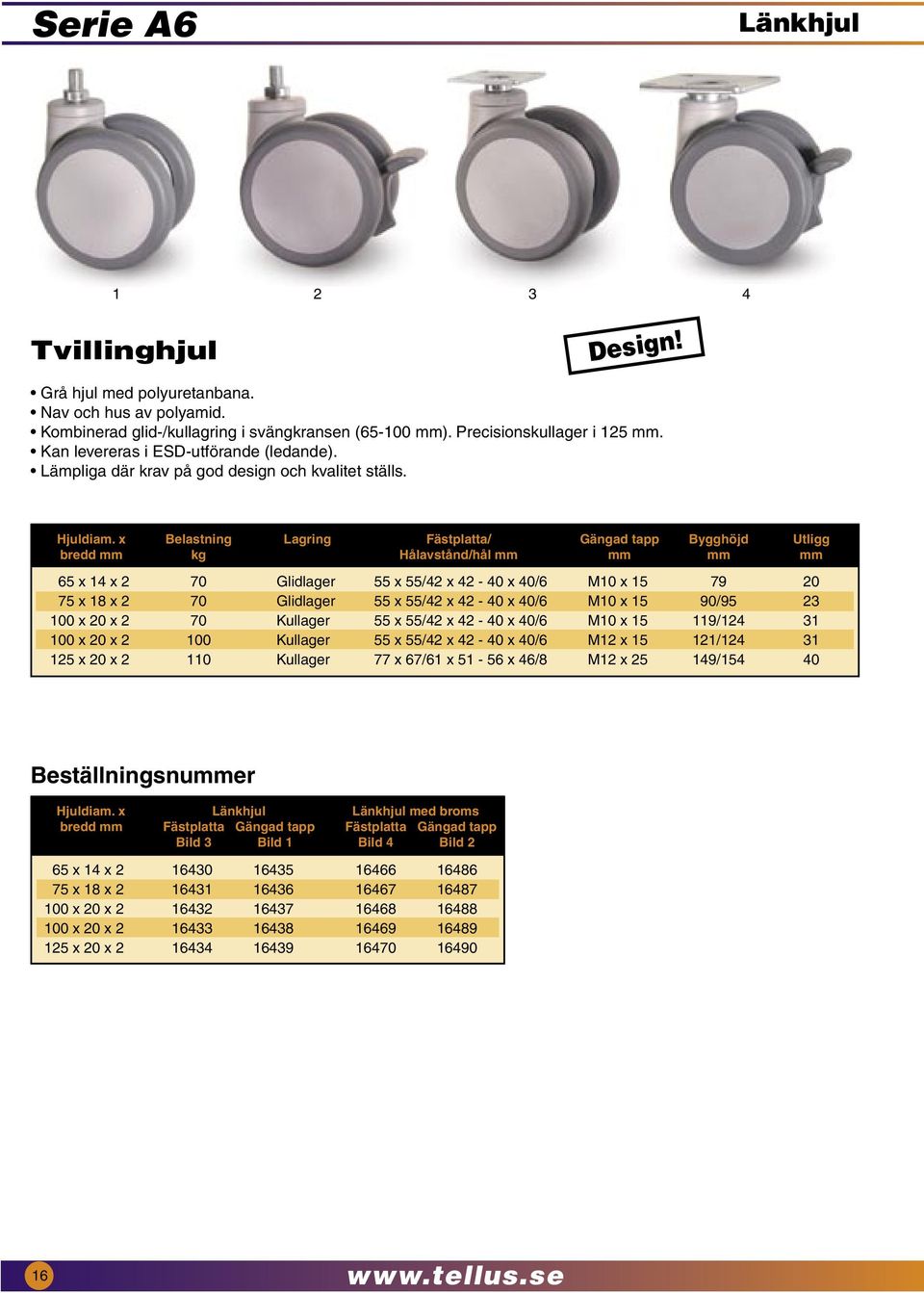

16 Serie A6 Länkhjul Tvillinghjul Design! Grå hjul med polyuretanbana. Nav och hus av polyamid. Kombinerad glid-/kullagring i svängkransen ( mm). Precisionskullager i 125 mm. Kan levereras i ESD-utförande (ledande). Lämpliga där krav på god design och kvalitet ställs. Hjuldiam. x Belastning Lagring Fästplatta/ Gängad tapp Bygghöjd Utligg bredd mm kg Hålavstånd/hål mm mm mm mm 65 x 14 x 2 70 Glidlager 55 x 55/42 x x 40/6 M10 x x 18 x 2 70 Glidlager 55 x 55/42 x x 40/6 M10 x 15 90/ x 20 x 2 70 Kullager 55 x 55/42 x x 40/6 M10 x / x 20 x Kullager 55 x 55/42 x x 40/6 M12 x / x 20 x Kullager 77 x 67/61 x x 46/8 M12 x / Beställningsnummer Hjuldiam. x Länkhjul Länkhjul med broms bredd mm Fästplatta Gängad tapp Fästplatta Gängad tapp Bild 3 Bild 1 Bild 4 Bild 2 65 x 14 x x 18 x x 20 x x 20 x x 20 x

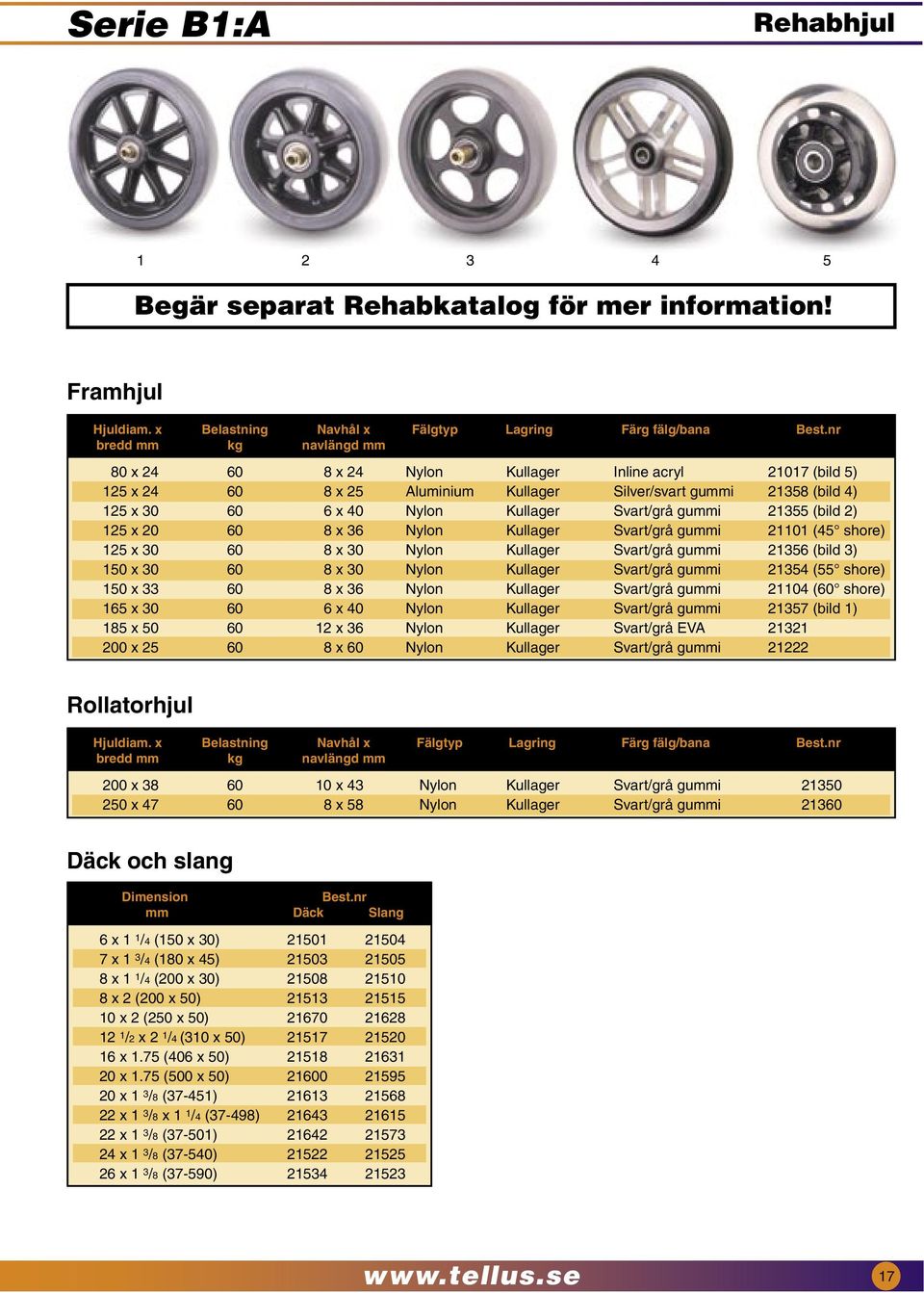

17 Serie B1:A Rehabhjul Begär separat Rehabkatalog för mer information! Framhjul Hjuldiam. x Belastning Navhål x Fälgtyp Lagring Färg fälg/bana Best.nr bredd mm kg navlängd mm 80 x x 24 Nylon Kullager Inline acryl (bild 5) 125 x x 25 Aluminium Kullager Silver/svart gummi (bild 4) 125 x x 40 Nylon Kullager Svart/grå gummi (bild 2) 125 x x 36 Nylon Kullager Svart/grå gummi (45 shore) 125 x x 30 Nylon Kullager Svart/grå gummi (bild 3) 150 x x 30 Nylon Kullager Svart/grå gummi (55 shore) 150 x x 36 Nylon Kullager Svart/grå gummi (60 shore) 165 x x 40 Nylon Kullager Svart/grå gummi (bild 1) 185 x x 36 Nylon Kullager Svart/grå EVA x x 60 Nylon Kullager Svart/grå gummi Rollatorhjul Hjuldiam. x Belastning Navhål x Fälgtyp Lagring Färg fälg/bana Best.nr bredd mm kg navlängd mm 200 x x 43 Nylon Kullager Svart/grå gummi x x 58 Nylon Kullager Svart/grå gummi Däck och slang Dimension Best.nr mm Däck Slang 6 x 1 1 /4 (150 x 30) x 1 3 /4 (180 x 45) x 1 1 /4 (200 x 30) x 2 (200 x 50) x 2 (250 x 50) /2 x 2 1 /4 (310 x 50) x 1.75 (406 x 50) x 1.75 (500 x 50) x 1 3 /8 (37-451) x 1 3 /8 x 1 1 /4 (37-498) x 1 3 /8 (37-501) x 1 3 /8 (37-540) x 1 3 /8 (37-590)

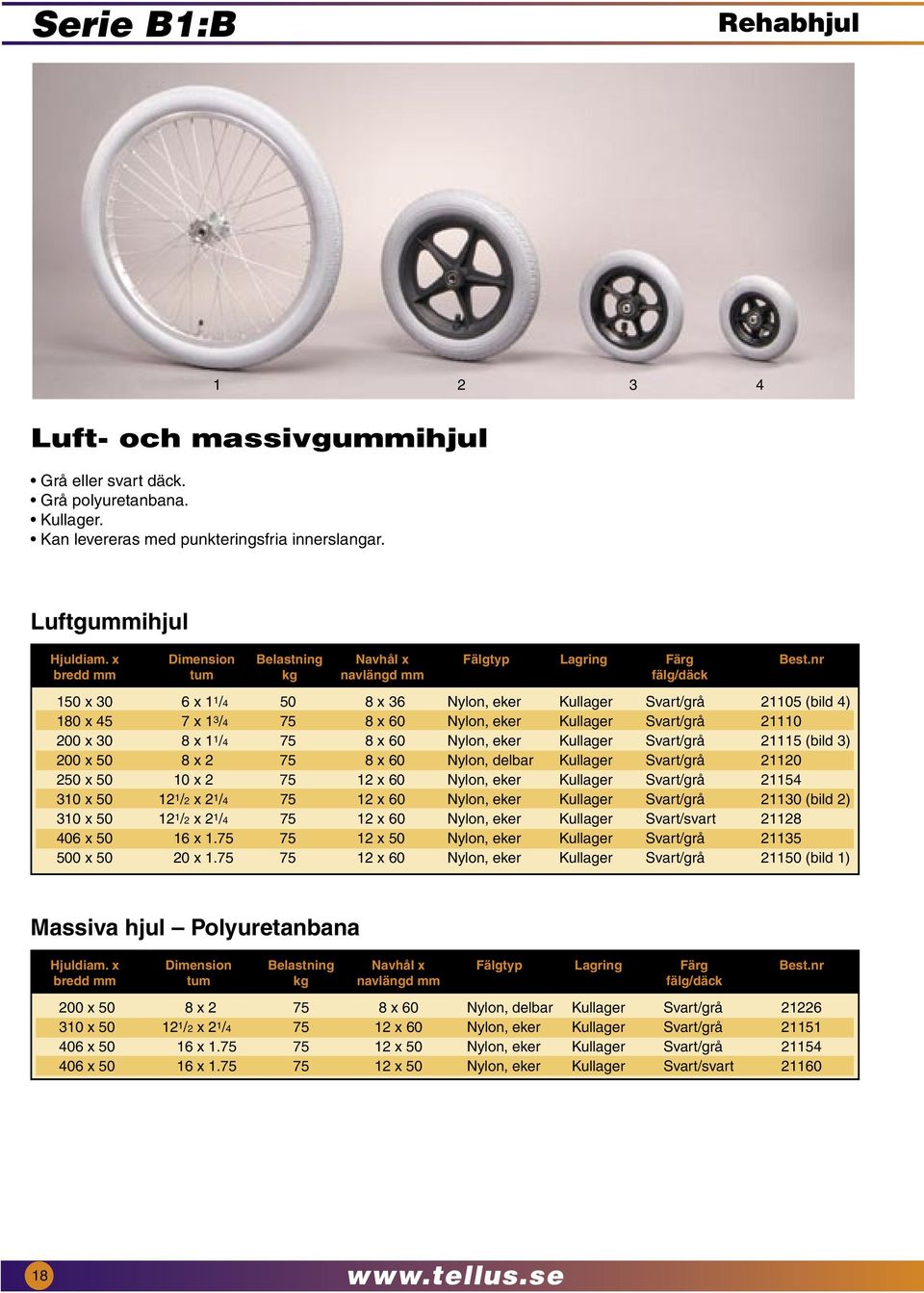

18 Serie B1:B Rehabhjul Luft- och massivgummihjul Grå eller svart däck. Grå polyuretanbana. Kullager. Kan levereras med punkteringsfria innerslangar. Luftgummihjul Hjuldiam. x Dimension Belastning Navhål x Fälgtyp Lagring Färg Best.nr bredd mm tum kg navlängd mm fälg/däck 150 x 30 6 x 1 1 / x 36 Nylon, eker Kullager Svart/grå (bild 4) 180 x 45 7 x 1 3 / x 60 Nylon, eker Kullager Svart/grå x 30 8 x 1 1 / x 60 Nylon, eker Kullager Svart/grå (bild 3) 200 x 50 8 x x 60 Nylon, delbar Kullager Svart/grå x x x 60 Nylon, eker Kullager Svart/grå x /2 x 2 1 / x 60 Nylon, eker Kullager Svart/grå (bild 2) 310 x /2 x 2 1 / x 60 Nylon, eker Kullager Svart/svart x x x 50 Nylon, eker Kullager Svart/grå x x x 60 Nylon, eker Kullager Svart/grå (bild 1) Massiva hjul Polyuretanbana Hjuldiam. x Dimension Belastning Navhål x Fälgtyp Lagring Färg Best.nr bredd mm tum kg navlängd mm fälg/däck 200 x 50 8 x x 60 Nylon, delbar Kullager Svart/grå x /2 x 2 1 / x 60 Nylon, eker Kullager Svart/grå x x x 50 Nylon, eker Kullager Svart/grå x x x 50 Nylon, eker Kullager Svart/svart

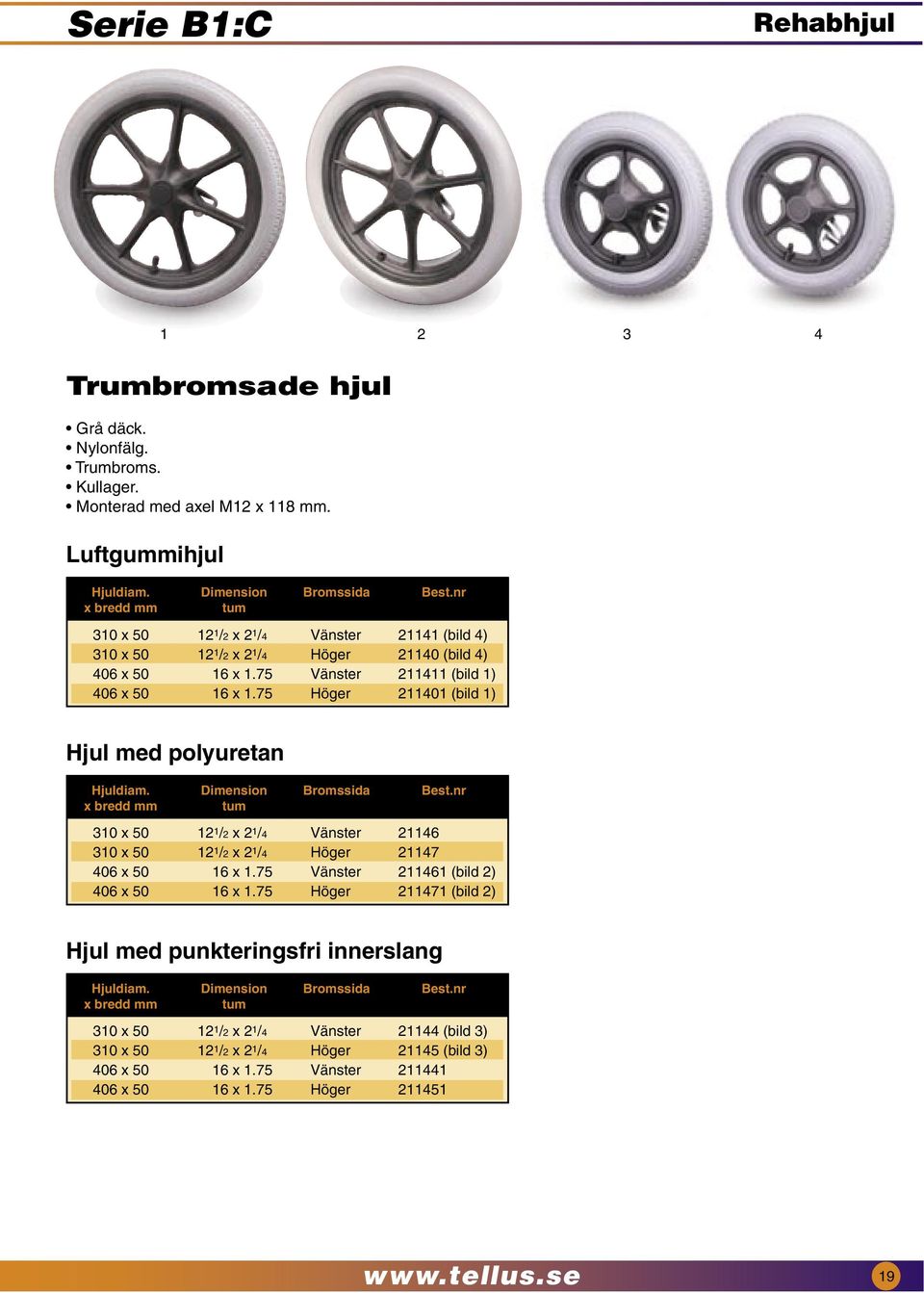

19 Serie B1:C Rehabhjul Trumbromsade hjul Grå däck. Nylonfälg. Trumbroms. Kullager. Monterad med axel M12 x 118 mm. Luftgummihjul Hjuldiam. Dimension Bromssida Best.nr x bredd mm tum 310 x /2 x 2 1 /4 Vänster (bild 4) 310 x /2 x 2 1 /4 Höger (bild 4) 406 x x 1.75 Vänster (bild 1) 406 x x 1.75 Höger (bild 1) Hjul med polyuretan Hjuldiam. Dimension Bromssida Best.nr x bredd mm tum 310 x /2 x 2 1 /4 Vänster x /2 x 2 1 /4 Höger x x 1.75 Vänster (bild 2) 406 x x 1.75 Höger (bild 2) Hjul med punkteringsfri innerslang Hjuldiam. Dimension Bromssida Best.nr x bredd mm tum 310 x /2 x 2 1 /4 Vänster (bild 3) 310 x /2 x 2 1 /4 Höger (bild 3) 406 x x 1.75 Vänster x x 1.75 Höger

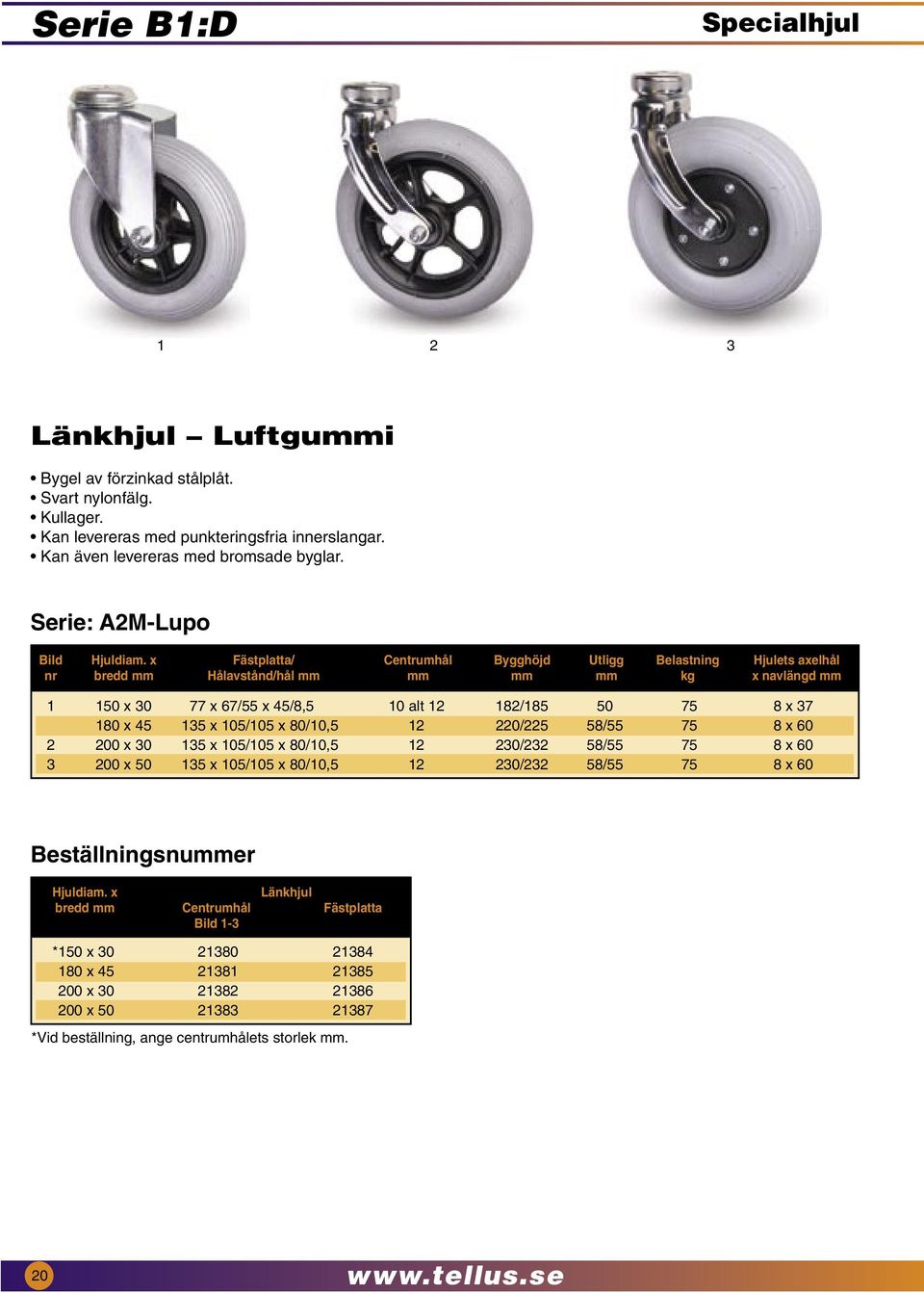

20 Serie B1:D Specialhjul Länkhjul Luftgummi Bygel av förzinkad stålplåt. Svart nylonfälg. Kullager. Kan levereras med punkteringsfria innerslangar. Kan även levereras med bromsade byglar. Serie: A2M-Lupo Bild Hjuldiam. x Fästplatta/ Centrumhål Bygghöjd Utligg Belastning Hjulets axelhål nr bredd mm Hålavstånd/hål mm mm mm mm kg x navlängd mm x x 67/55 x 45/8,5 10 alt / x x x 105/105 x 80/10, /225 58/ x x x 105/105 x 80/10, /232 58/ x x x 105/105 x 80/10, /232 58/ x 60 Beställningsnummer Hjuldiam. x Länkhjul bredd mm Centrumhål Fästplatta Bild 1-3 *150 x x x x *Vid beställning, ange centrumhålets storlek mm. 20

21 Serie B1:E Specialhjul Glidhjul med polyuretanbana för stolar För montering på främre stolsben. Underlättar förflyttning av stol med eller utan sittande person. Enkla att montera. Passar alla stolsben (minimum 20 mm). Hjuldiam. x Borrhål C/C Belastning Bygghöjd Best.nr bredd mm mm mm kg mm 50 x x

22 Serie B2:ESD Länkhjul Kraftiga apparathjul Ledande antistatiska ESD-hjul med kullager. Glansförzinkade kraftiga byglar med dubbla svängkranslager. Effektiv dubbelbromsfunktion som låser både hjul och svängkrans. Länkhjulen kan levereras med riktspärrfunktion. Lämpliga inom sjukvården, till möbler mm. Antistatiska ESD! Hjuldiam. x Belastning Centrumhål Fästplatta/ Bygghöjd Utligg Hjulets axelhål bredd mm kg mm Hålavstånd/hål mm mm mm x navlängd mm 50 x ,2 60 x 60/47 x x 42/ x x ,2* 60 x 60/47 x x 42/6 112/ x x ,2* 77 x 67/62 x x 42/8 134/ x x ,2* 77 x 67/62 x x 42/8 159/ x x ,2* 77 x 67/62 x x 42/8 182/ x 36 * Kan även levereras med centrumhål 12,2 mm. Beställningsnummer Hjuldiam. x Länkhjul Länkhjul med broms Lösa hjul bredd mm Centrumhål Fästplatta Centrumhål Fästplatta Bild 1 Bild 2 Bild 3 Bild 4 50 x x x x x Se mer om fästen på sid 85! Centrumhål Gängad tapp Rund expander Fyrkantsexpander Fästplatta Massiv tapp 22

23 Serie B3:A Länkhjul Kraftiga apparathjul Glidlagrade grå termogummihjul. Hårdhet 70 shore. Glansförzinkade kraftiga byglar med dubbla svängkranslager. Effektiv dubbelbromsfunktion som låser både hjul och svängkrans. Länkhjulen kan levereras med riktspärrfunktion. Lämpliga inom sjukvården, industrin mm. Hjuldiam. x Belastning Centrumhål* Fästplatta/ Bygghöjd Utligg Hjulets axelhål bredd mm kg mm Hålavstånd/hål mm mm mm x navlängd mm 80 x ,2 60 x 60/47 x x 42/6 112/ x x ,2 77 x 67/62 x x 42/8 134/ x x ,2 77 x 67/62 x x 42/8 159/ x 36 * Kan levereras med centrumhål 12 mm. Beställningsnummer Hjuldiam. x Länkhjul Länkhjul med broms Lösa hjul bredd mm Centrumhål Fästplatta Centrumhål Fästplatta Bild 1 Bild 2 Bild 3 Bild 4 80 x x x Se mer om fästen på sid 85! Centrumhål Gängad tapp Rund expander Fyrkantsexpander Fästplatta Massiv tapp 23

24 Serie B3:B Länkhjul Kraftiga apparathjul Kullagrade grå termogummihjul med trådskydd. Hårdhet 70 shore. Glansförzinkade kraftiga byglar med dubbla svängkranslager. Effektiv dubbelbromsfunktion som låser både hjul och svängkrans. Kan levereras med ledande ESD-bana, se Serie B2:ESD. Lämpliga inom sjukvården, industrin mm. Hjuldiam. x Belastning Centrumhål Fästplatta/ Bygghöjd Utligg Hjulets axelhål bredd mm kg mm Hålavstånd/hål mm mm mm x navlängd mm 50 x ,2 60 x 60/47 x x 42/ x x ,2* 60 x 60/47 x x 42/6 112/ x x ,2* 77 x 67/62 x x 42/8 134/ x x ,2* 77 x 67/62 x x 42/8 159/ x x ,2* 77 x 67/62 x x 42/8 182/ x 36 * Kan även levereras med centrumhål 12,2 mm. Beställningsnummer Hjuldiam. x Länkhjul Länkhjul med broms Lösa hjul bredd mm Centrumhål Fästplatta Centrumhål Fästplatta Bild 1 Bild 2 Bild 3 Bild 4 50 x x x x x Se mer om fästen på sid 85! Centrumhål Gängad tapp Rund expander Fyrkantsexpander Fästplatta Massiv tapp 24

25 Serie B3:C Länkhjul Kraftiga apparathjul Kullagrade grå polyuretanhjul med trådskydd. Hårdhet 90 shore. Glansförzinkade kraftiga byglar med dubbla svängkranslager. Effektiv dubbelbromsfunktion som låser både hjul och svängkrans. Kan levereras med ledande ESD-bana, se Serie B2:ESD. Lämpliga inom sjukvården, industrin mm. Hjuldiam. x Belastning Centrumhål Fästplatta/ Bygghöjd Utligg Hjulets axelhål bredd mm kg mm Hålavstånd/hål mm mm mm x navlängd mm 80 x ,2* 60 x 60/47 x x 42/6 112/ x x ,2* 77 x 67/62 x x 42/8 134/ x x ,2* 77 x 67/62 x x 42/8 159/ x x ,2* 77 x 67/62 x x 42/8 159/ x 36 * Kan även levereras med centrumhål 12,2 mm. Beställningsnummer Hjuldiam. x Länkhjul Länkhjul med broms Lösa hjul bredd mm Centrumhål Fästplatta Centrumhål Fästplatta Bild 1 Bild 3 Bild 2 Bild 4 80 x * 23148* 23314* 23354* 23505* 100 x x x Se mer om fästen på sid 85! Centrumhål Gängad tapp Rund expander Fyrkantsexpander Fästplatta Massiv tapp 25

26 Serie B3:D Länkhjul Kraftiga apparathjul Kullagrade grå termogummihjul med trådskydd. Glansförzinkade kraftiga byglar med dubbla svängkranslager. Effektiv dubbelbroms (från 75 mm) som låser både hjul och svängning. Finns med riktspärr. Kan levereras med ledande ESD-bana, se Serie B2:ESD. Hjuldiam. x Belastning Centrumhål Fästplatta/ Bygghöjd Utligg Hjulets axelhål bredd mm kg mm Hålavstånd/hål mm mm mm x navlängd mm 50 x x 55/40 x 40/6 70/ x x x 58/42 x 42/ x x *10 **90 x 70/61 x 51/8 100/ x x x 58/42 x 42/ x x *10 **90 x 70/61 x 51/8 132/ x x *10 **90 x 70/61 x 51/8 158/ x 36 ***150 x *10 **90 x 70/61 x 51/8 187/ x 36 * Kan även levereras med centrumhål 12,2 mm. ** Platta 77 x 67, se B3:1-3. ***Polyuretanbana. Beställningsnummer Hjuldiam. x Länkhjul Fasta hjul Länkhjul med broms Länkhjul med riktspärr Lösa hjul bredd mm Centrumhål Fästplatta Centrumhål Fästplatta Centrumhål Fästplatta Centrumhål Bild 1 Bild 3 Bild 2 Bild 4 50 x x x x x x x Se mer om fästen på sid 85! Centrumhål Gängad tapp Rund expander Fyrkantsexpander Fästplatta Massiv tapp 26

27 Serie B5 Länkhjul Rostfritt Rostfria apparathjul Rostfritt! Glidlagrade grå termogummihjul med rostfria trådskydd, bult och mutter. Rostfria länkbyglar och svängkranslager. Fasta byglar på begäran. Lämpliga i våta och frätande miljöer (restauranger, kök mm). Hjuldiam. x Belastning Centrumhål Fästplatta/ Bygghöjd Utligg Hjulets axelhål bredd mm kg mm Hålavstånd/hål mm mm mm x navlängd mm 60 x ,2 60 x 60/45 x 45/6 88/ x x ,2 60 x 60/45 x 45/6 108/ x x ,2 76 x 70/60 x 50/8 133/ x x ,2 76 x 70/60 x 50/8 155/ x 32 Beställningsnummer Hjuldiam. x Länkhjul Länkhjul med broms bredd mm Centrumhål Fästplatta Centrumhål Fästplatta Bild 1 Bild 2 Bild 3 Bild 4 60 x x x x Se mer om fästen på sid 85! Centrumhål Gängad tapp Rund expander Fyrkantsexpander Fästplatta Massiv tapp 27

28 Serie B6 Länkhjul Apparathjul Specialhjul för kundvagnar! Länkbygel med spårkullager i svängkransen. Zinkade eller vita byglar med totalbroms i rostfritt material (alu-zink). Kullagrade hjul med slitbana i grå polyuretan sprutad på polypropylenfälg. Hårdhet 90 shore. Skyddade bult- och mutterskallar. Kan levereras med ledande ESD-bana. 5 Hjuldiam. x Belastning Centrumhål Gängad tapp Bygghöjd Utligg Hjulets axelhål bredd mm kg mm mm mm mm x navlängd mm 125 x M10 x 1 x 35 Fingängad 151 spec 43 8 x x M12 x x 36 Beställningsnummer Hjuldiam. x Länkhjul Länkhjul med broms bredd mm Centrumhål Gängad tapp Centrumhål Gängad tapp 125 x 32 zink M10 fin (bild 5) 125 x 32 zink (bild 3) M (bild 4) M x 32 vit (bild 1) M (bild 2) M12 Se mer om fästen på sid 85! Centrumhål Gängad tapp Rund expander Fyrkantsexpander Fästplatta Massiv tapp 28

29 Serie B7:A Länkhjul Apparathjul 1 2 Ny design! Grå bygel av glasfiberförstärkt nylon med precisionskullager i svängkransen. Kullagrade hjul med slitbana av termoplastisk gummi. Lämpliga i fuktiga miljöer. Hjuldiam. x Belastning Centrumhål Gängad Fästplatta/ Bygghöjd Utligg bredd mm kg mm tapp mm Hålavstånd/hål mm mm mm 100 x M10 x x 67/61 x 51/ x ,2 M12 x x 67/61 x 51/ x M10 x x 67/61 x 51/ x ,2 M12 x x 67/61 x 51/ x ,2 M12 x x 67/61 x 51/ x ,2 M12 x x 67/61 x 51/ Beställningsnummer Hjuldiam. x Länkhjul Länkhjul med broms Riktspärr (R) bredd mm Centrumhål Gängad tapp Fästplatta Centrumhål Gängad tapp Fästplatta Bild 1 Bild x x *27502(R) *27504(R) x x *27333(R) x x * Position 2 och 4 är både totalbroms och riktspärrfunktion. Se mer om fästen på sid 85! Centrumhål Gängad tapp Rund expander Fyrkantsexpander Fästplatta Massiv tapp 29

30 Serie B7:B Länkhjul 1 2 Apparathjul Svart bygel av glasfiberförstärkt nylon. Kullagrade hjul med slitbana av polyuretan. Trådskydd. Kan även levereras med andra hjulalternativ eller grå bygel. Hjuldiam. x Belastning Centrumhål Bygghöjd Utligg Hjulets axelhål bredd mm kg mm mm mm x navlängd mm 100 x x x x 36 Beställningsnummer Hjuldiam. x Länkhjul Länkhjul med broms bredd mm centrumhål (Bild 1) centrumhål (Bild 2) 100 x x

31 Serie B8:A Centrallåsta hjul Ny design till sjukhussängar! Centrallåsta hjul Kromade eller vitlackerade byglar. Precisionskullager i svängkrans och hjul. Slitbana av polyuretan. Kan levereras med ESD-bana. 27,8 mm tapp i olika längder med 2 alternativt 3 funktioner: 2 funktioner = friläge/totalbroms. 3 funktioner = friläge/totalbroms/riktspärr. Kan levereras med andra hjulalternativ. Hjuldiam. x Belastning Tapp Sexkantshålets C/C Fästhålets C/C Bygghöjd Utligg Hjulets axelhål bredd mm kg x längd mm över svängkrans mm över svängkrans mm mm mm x navlängd mm 100 x ,8 x M8/ x x ,8 x M8/ x x ,8 x M8/ x x ,8 x 96 78,5 M8/ x x ,8 x 96 78,5 M8/ x x ,8 x 96 78,5 M8/ x 36 Beställningsnummer Hjul Hjuldiam. x 2 funktioner 3 funktioner bredd mm Tapp 27,8 x 88 Tapp 27,8 x 96 Tapp 27,8 x 88 Tapp 27,8 x 96 Krom Vitlack Krom Vitlack Krom Vitlack Krom Vitlack Bild 1 Bild x x x Beställningsnummer Tillbehör Fotpedal Länkarm 28 Länkarm 80 Adapter Tapphylsa 27,8 x 0,4 mm Bild 3 Bild 4 Bild 5 Bild

32 Serie B8:B Centrallåsta hjul Ny design till sjukhussängar! Centrallåsta hjul 1 Hjul med precisionskullager i hjulnav och svängkrans. Hus och hjulsidor av polyamid i färg RAL respektive 3-funktioners centrallås. Hjulbana i polyuretan. Kan levereras i ledande, ESD-utförande. Hjuldiam. x Belastning Tapp Sexkantshålets C/C Fästhålets C/C Bygghöjd Utligg bredd mm kg x längd mm över svängkrans mm över svängkrans mm mm mm 100 x 20 x x M6/ x 20 x ,9 x M8/ x 20 x x M6/ x 20 x ,9 x M8/ x 20 x x M6/ x 20 x ,9 x M8/ Beställningsnummer Hjul Hjuldiam. x 2 funktioner: Bild 1 3 funktioner: bredd mm Friläge, totalbroms Friläge, totalbroms, riktspärr Tapp 32 x 50 Tapp 27,9 x 100 Tapp 32 x 50 Tapp 27,9 x x 20 x x 20 x x 20 x Beställningsnummer Tillbehör Fotpedal Länkarm 28 Länkarm 80 Adapter Tapphylsa 27,8 x 0,4 mm Bild 2 Bild Fler typer av centrallåsta hjul går att få på begäran! 32

33 Serie C1 Industrihjul Industrihjul Gummi Förzinkade kraftiga byglar med tätad svängkrans. Rullagrade grå gummihjul med nylonfälg. Kan levereras med glidlager. Länkhjulen kan levereras med riktspärrsfunktion. Hjuldiam. x Belastning Centrumhål* Fästplatta/ Bygghöjd Utligg Hjulets axelhål bredd mm kg mm Hålavstånd/hål mm mm mm x navlängd mm 80 x x 83/80 x 60/ x x x 83/80 x 60/ x x 37, x 83/80 x 60/ x x x 110/105 x 80/ x x x 110/105 x 80/ x x x 110/105 x 80/ x 60 * Andra centrumhål på begäran. Beställningsnummer Hjuldiam. x Länkhjul Fasta hjul Länkhjul Länkhjul Länkhjul med Lösa hjul bredd mm fästplatta fästplatta med broms, fästplatta med C-hål C-hål och broms Bild 1 Bild 2 Bild 3 Bild 4 Bild 5 80 x x x 37, x x x Se mer om fästen på sid 85! Centrumhål Gängad tapp Rund expander Fyrkantsexpander Fästplatta Massiv tapp 33

34 Serie C2 Industrihjul Industrihjul Gummi Förzinkade kraftiga byglar med tätad svängkrans. Rullagrade svarta gummihjul med nylonfälg. Kan levereras med glidlager. Hjuldiam. x Belastning Centrumhål* Fästplatta/ Bygghöjd Utligg Hjulets axelhål bredd mm kg mm Hålavstånd/hål mm mm mm x navlängd mm 80 x x 80/80 x 60/ x x x 84/80 x 60/ x x 37, x 84/80 x 60/ x x x 105/105 x 75/ x x x 105/105 x 75/ x x x 160/160 x 120/ x 58 * Andra centrumhål på begäran. Beställningsnummer Hjuldiam. x Länkhjul Fasta hjul Länkhjul Länkhjul Länkhjul med Lösa hjul bredd mm fästplatta fästplatta med broms, fästplatta med C-hål C-hål och broms Bild 1 Bild 2 Bild 3 Bild 4 Bild 5 80 x x x 37, x x x Se mer om fästen på sid 85! Centrumhål Gängad tapp Rund expander Fyrkantsexpander Fästplatta Massiv tapp 34

35 Serie C3 Industrihjul Industrihjul Gummi Förzinkade kraftiga byglar med tätad svängkrans. Rullagrade svarta gummihjul med stålfälg. Kan levereras med glid- eller kullager. Länkhjulen kan levereras med riktspärrfunktion. Hjuldiam. x Belastning Centrumhål* Fästplatta/ Bygghöjd Utligg Hjulets axelhål bredd mm kg mm Hålavstånd/hål mm mm mm x navlängd mm 80 x x 83/80 x 60/ x x x 83/80 x 60/ x x 37, x 83/80 x 60/ x x 37, x 110/105 x 80/ x x x 110/105 x 80/ x x x 110/105 x 80/ x x x 160/160 x 120/ x x x 160/160 x 120/ x 84 * Andra centrumhål på begäran. Beställningsnummer Hjuldiam. x Länkhjul Fasta hjul Länkhjul Länkhjul Länkhjul med Lösa hjul bredd mm fästplatta fästplatta med broms, fästplatta med C-hål C-hål och broms Bild 1 Bild 2 Bild 3 Bild 4 Bild 5 80 x x x 37, x 37, x x x x

36 Serie C4:A Industrihjul Industrihjul Nylon Förzinkade kraftiga byglar med dubbla svängkranslager. Vita nylonhjul med glidlager. Kan levereras med rull- eller kullager. Länkhjulen kan levereras med riktspärrfunktion. Hjuldiam. x Belastning Centrumhål* Fästplatta/ Bygghöjd Utligg Hjulets axelhål bredd mm kg mm Hålavstånd/hål mm mm mm x navlängd mm 60 x x 60/42 x 42/ x x x 67/55 x 45/ x x x 67/55 x 45/ x x x 83/80 x 60/ x x x 83/80 x 60/ x x x 83/80 x 60/ x x x 110/105 x 80/ x x x 110/105 x 80/ x x x 110/105 x 80/ x x x 110/105 x 80/ x x x 160/160 x 120/ x 75 * Andra centrumhål på begäran. Beställningsnummer Hjuldiam. x Länkhjul Fasta hjul Länkhjul Länkhjul Länkhjul med Lösa hjul bredd mm fästplatta fästplatta med broms, fästplatta med C-hål C-hål och broms Bild 1 Bild 2 Bild 3 Bild 4 Bild 5 60 x x x x x x x x x x x

37 Serie C4:B Containerhjul Containerhjul Förzinkade länkbyglar. Nylonhjul eller polyuretanhjul med kullager. Specialbricka för vagnsbult. Speciellt lämplig för containers och dagligvaruhandeln. Hjuldiam. x Belastning Centrumhål Bygghöjd Hjulets axelhål bredd mm kg mm mm x navlängd mm 100 x x 46 Bricka 16/8,2 Bricka 16/10,2 Bricka 16/12,2 Beställningsnummer - Vita containerhjul Nylon Hjuldiam. x Länkhjul Lösa hjul bredd mm Bild 1 Bild x Beställningsnummer - Blå containerhjul Polyuretan Hjuldiam. x Länkhjul Lösa hjul bredd mm Bild 3 Bild x Beställningsnummer - Bricka till centrumhål Bricka Best.nr mm Bild 5 16/8, /10, /12,

38 Serie C5:A Industrihjul Industrihjul Polyuretan Förzinkade kraftiga byglar med dubbla svängkranslager. Slitstarka glidlagrade gjutna polyuretanhjul. Nylonfälg. Hårdhet 95 shore. Kan levereras med rull- eller kullager. Länkhjulen kan levereras med riktspärrfunktion. Hjuldiam. x Belastning Centrumhål* Fästplatta/ Bygghöjd Utligg Hjulets axelhål bredd mm kg mm Hålavstånd/hål mm mm mm x navlängd mm 80 x x 83/80 x 60/ x x x 83/80 x 60/ x x x 83/80 x 60/ x x x 110/105 x 80/ x x x 110/105 x 80/ x x x 110/105 x 80/ x 60 * Andra centrumhål på begäran. Beställningsnummer Hjuldiam. x Länkhjul Fasta hjul Länkhjul Länkhjul Länkhjul med Lösa hjul bredd mm fästplatta fästplatta med broms, fästplatta med C-hål C-hål och broms Bild 1 Bild 2 Bild 3 Bild 4 Bild 5 80 x x x x x x

39 Serie C5:B Industrihjul Industrihjul Polyuretan Förzinkade kraftiga byglar med dubbla svängkranslager. Slitstarka rullagrade polyuretanhjul (injicerad polyuretan). Nylonfälg. Kan levereras med glid- eller kullager. Hårdhet 58 shore. Länkhjulen kan levereras med riktspärrfunktion. Hjuldiam. x Belastning Centrumhål* Fästplatta/ Bygghöjd Utligg Hjulets axelhål bredd mm kg mm Hålavstånd/hål mm mm mm x navlängd mm 80 x x 83/80 x 60/ x x x 83/80 x 60/ x x x 83/80 x 60/ x x x 110/105 x 80/ x x x 110/105 x 80/ x x x 110/105 x 80/ x 60 * Andra centrumhål på begäran. Beställningsnummer Hjuldiam. x Länkhjul Fasta hjul Länkhjul Länkhjul Länkhjul med Lösa hjul bredd mm fästplatta fästplatta med broms, fästplatta med C-hål C-hål och broms Bild 1 Bild 2 Bild 3 Bild 4 Bild 5 80 x x x x x x

40 Serie C6 Industrihjul Industrihjul Elastisk gummibana Förzinkade byglar. Rullagrat hjul med nylonfälg. Kan levereras med glid- eller kullager. Lågt rullmotstånd! Hjuldiam. x Belastning Centrumhål* Fästplatta/ Bygghöjd Utligg Hjulets axelhål bredd mm kg mm Hålavstånd/hål mm mm mm x navlängd mm 80 x x 83/80 x 60/ x x x 80/80 x 60/ x x x 80/80 x 60/ x x x 110/105 x 80/ x x x 110/105 x 80/ x x x 110/105 x 80/ x x x 160/160 x 120/ x 60 * Andra centrumhål på begäran. Beställningsnummer Hjuldiam. x Länkhjul Fasta hjul Länkhjul Länkhjul Länkhjul med Lösa hjul bredd mm fästplatta fästplatta med broms, fästplatta med C-hål C-hål och broms Bild 1 Bild 2 Bild 3 Bild 4 Bild 5 80 x x x x x x x

41 Serie C7:A Industrihjul Industrihjul Värmebeständiga Förzinkade byglar. Värmebeständiga hjul med gummibana (250 ) alternativt av hård termoplast (270 ). Vi erbjuder även värmebeständigt fett. Används bl a på bagerier. Hjuldiam. x Belastning Centrumhål** Fästplatta/ Lagring Bygghöjd Utligg Hjulets axelhål bredd mm kg mm Hålavstånd/hål mm mm mm x navlängd mm Gummibana x 30* 70 12,2 100 x 80/80 x 60/8 Rullager x x ,2 102 x 83/80 x 60/8 Glidlager x x 37* 75 12,2 102 x 83/80 x 60/8 Rullager x 49 Termoplast x ,2 102 x 83/80 x 60/8 Glidlager x x ,2 102 x 83/80 x 60/8 Glidlager x x ,2 102 x 83/80 x 60/8 Glidlager x x ,2 135 x 110/105 x 80/10 Glidlager x x ,2 135 x 110/105 x 80/10 Glidlager x 60 * Röda gummihjul med plåtfälg. ** Andra centrumhål på begäran. Beställningsnummer Hjuldiam. x Länkhjul Fasta hjul Länkhjul Länkhjul Länkhjul med Lösa hjul bredd mm med broms med C-hål C-hål och broms Bild 1 Bild 3 Bild 2 Bild 3 Bild 4 Gummibana x x x Termoplast x På begäran x På begäran x På begäran x På begäran x På begäran

42 Serie C7:B Industrihjul Rostfritt Rostfritt! Industrihjul Värmebeständiga Rostfria polerade byglar. Värmebeständiga hjul med gummibana (250 ) alternativt av hård termoplast (270 ). Vi erbjuder även värmebeständigt fett separat. Används bl a på bagerier. Hjuldiam. x Belastning Centrumhål* Fästplatta/ Bygghöjd Utligg Hjulets axelhål bredd mm kg mm Hålavstånd/hål mm mm mm x navlängd Gummibana x ,5 102 x 83/80 x 60/ x 40 Termoplast x ,5 102 x 83/80 x 60/ x x ,5 102 x 83/80 x 60/ x x ,5 102 x 83/80 x 60/ x x ,5 135 x 110/105 x 80/ x x ,5 135 x 110/105 x 80/ x 60 * Andra centrumhål på begäran. Beställningsnummer Hjuldiam. x Länkhjul Fasta hjul Länkhjul Länkhjul Länkhjul med Lösa hjul bredd mm fästplatta fästplatta med broms, fästplatta med C-hål C-hål och broms Bild 1 Bild 3 Bild 2 Bild 4 Gummibana x Termoplast x x x x x

43 Serie C8 Industrihjul Rostfritt Industrihjul Nylon Rostfria polerade byglar. Glidlagrade nylonhjul. Kan levereras med rostfria kul- eller rullager. Lämpliga i svåra och fuktiga miljöer. Rostfritt! Hjuldiam. x Belastning Centrumhål* Fästplatta/ Bygghöjd Utligg Hjulets axelhål bredd mm kg mm Hålavstånd/hål mm mm mm x navlängd mm 80 x ,5 102 x 83/80 x 60/ x x ,5 102 x 83/80 x 60/ x x ,5 102 x 83/80 x 60/ x x ,5 135 x 110/105 x 80/ x x ,5 135 x 110/105 x 80/ x x ,5 135 x 110/105 x 80/ x x ,5 135 x 110/105 x 80/ x 60 * Andra centrumhål på begäran. Beställningsnummer Hjuldiam. x Länkhjul Fasta hjul Länkhjul Länkhjul Länkhjul med Lösa hjul bredd mm fästplatta fästplatta med broms, fästplatta med C-hål C-hål och broms Bild 1 Bild 2 Bild 3 Bild 4 Bild 5 80 x x x x x x x

44 Serie C9:A Industrihjul Rostfritt Industrihjul Polyuretan Rostfria polerade byglar. Kraftiga nylonhjul med glidlager och polyuretanbana. Kan levereras med rostfria rullager. Hårdhet 95 shore. Lämpliga i svåra och fuktiga miljöer. Rostfritt! Hjuldiam. x Belastning Centrumhål* Fästplatta/ Bygghöjd Utligg Hjulets axelhål bredd mm kg mm Hålavstånd/hål mm mm mm x navlängd mm 80 x ,5 102 x 83/80 x 60/ x x ,5 102 x 83/80 x 60/ x x ,5 102 x 83/80 x 60/ x x ,5 135 x 110/105 x 80/ x x ,5 135 x 110/105 x 80/ x x ,5 135 x 110/105 x 80/ x x ,5 135 x 110/105 x 80/ x 60 * Andra centrumhål på begäran. Beställningsnummer Hjuldiam. x Länkhjul Fasta hjul Länkhjul med Länkhjul Lösa hjul bredd mm fästplatta fästplatta broms, fästplatta med C-hål Bild 1 Bild 2 Bild 3 Bild 4 Bild 5 80 x x x x x x x

45 Serie C9:B Industrihjul Rostfritt Industrihjul Polyuretan Rostfritt! Bygel med dubbel kulkrans i rostfritt med skyddsring i thermoplast som skyddar mot damm och vatten. Hjul med slitbana i mjuk polyuretan. Rostfria rullager. Hårdhet 87 shore. Temperaturområde 30 C till + 80 C. Lämpliga i svåra och fuktiga miljöer. Hjuldiam. x Belastning Fästplatta/ Bygghöjd Hjulets axelhål bredd mm kg Hålavstånd/hål mm mm x navlängd mm 100 x x 110/105 x 80/ x x x 110/105 x 80/ x x x 110/105 x 80/ x x x 110/105 x 80/ x 60 Beställningsnummer Hjuldiam. x Länkhjul Fasta hjul Länkhjul Lösa hjul bredd mm fästplatta fästplatta med broms fästplatta Bild 1 Bild 2 Bild x x x x

46 Serie D1:A Kraftiga industrihjul Kraftiga industrihjul Polyuretan Förzinkade kraftiga byglar med dubbla svängkranslager. Stålhjul med polyuretanbana och kullager. Hårdhet 95 shore. Kan levereras med stålhjul utan slitbana. Lämpliga för tyngre transporter. Hjuldiam. x Belastning Fästplatta/ Bygghöjd Utligg Hjulets axelhål bredd mm kg Hålavstånd/hål mm mm mm x navlängd mm 100 x x 85/80 x 60/ x x x 85/80 x 60/ x x x 110/105 x 80/11, x x x 110/105 x 80/11, x x x 110/105 x 80/11, x x x 110/105 x 80/11, x 60 *250 x x 160/160 x 120/12, x 60 * Blå bygel. Beställningsnummer Hjuldiam. x Länkhjul Fasta hjul Länkhjul Lösa hjul bredd mm fästplatta fästplatta med broms, fästplatta Bild 1 Bild 2 Bild x * x * x * x * x (bild 3) x (bild 3) x *Frambroms. 46

47 Serie D1:B Kraftiga industrihjul Kraftiga industrihjul Polyuretan Extra kraftiga blålackerade byglar med axialkullager samt undre koniskt rullager (från 82 mm). Stålhjul med mycket slitstark polyuretanbana. Kullagrade. Kan levereras med stålhjul utan slitbana. Hårdhet 95 shore. Lämpliga för tyngre transporter. Hjuldiam. x Belastning Fästplatta/ Bygghöjd Utligg Hjulets axelhål bredd mm kg Hålavstånd/hål mm mm mm x navlängd mm 80 x x 85/80 x 60/ x x x 110/105 x 80/ x x x 110/105 x 80/ x x x 110/105 x 80/ x x x 110/105 x 80/ x x x 110/105 x 80/ x x x 110/105 x 80/ x x x 160/160 x 120/ x x x 160/160 x 120/ x x x 205/210 x 160/ x x x 205/210 x 160/ x x 100 x x 110/105 x 80/ x 50 2 x 125 x x 160/160 x 120/ x 50 2 x 150 x x 160/160 x 120/ x 50 2 x 150 x x 160/160 x 120/ x 60 2 x 200 x x 205/210 x 160/ x 60 2 x 250 x x 205/210 x 160/ x 72 2 x 250 x x 205/210 x 160/ x 90 2 x 300 x x 205/210 x 160/ x 72 2 x 300 x x 205/210 x 160/ x x 400 x x 205/210 x 160/ x 120 Beställningsnummer Hjuldiam. x Länkhjul Fasta hjul Länkhjul Lösa hjul bredd mm fästplatta fästplatta med broms, fästplatta Bild 1 Bild 2 Bild 3 Bild 5 80 x x x x x x x x x x x x 100 x x 125 x x 150 x x 150 x x 200 x (bild 4) x 250 x x 250 x x 300 x x 300 x x 400 x Extra kraftiga! 47

48 Serie D1:C Kraftiga industrihjul Kraftiga industrihjul Polyuretan Förzinkade kraftiga byglar med dubbla svängkranslager. Kullagrade hjul med aluminiumnav och gjuten polyuretanbana. Hårdhet 95 shore. Lämpliga för medeltung till tung last. Låg vikt! Hjuldiam. x Belastning Fästplatta/ Bygghöjd Utligg Hjulets axelhål bredd mm kg Hålavstånd/hål mm mm mm x navlängd mm 100 x x 85/80 x 60/ x x x 85/80 x 60/ x x x 110/105 x 80/11, x x x 110/105 x 80/11, x x x 110/105 x 80/11, x x x 110/105 x 80/11, x 60 *250 x x 110/105 x 80/11, x 60 Beställningsnummer Hjuldiam. x Länkhjul Fasta hjul Länkhjul Lösa hjul bredd mm fästplatta fästplatta med broms, fästplatta Bild 4 Bild 1 Bild 2 Bild x * x * x * x * x x x *Frambroms. 48

49 Serie D1:D Kraftiga industrihjul 1 2 Teaterplatta Teaterhjul Hjul med kullager och polyuretanbana. Förzinkad bygel med kullager i svängkransen. Lämplig till ridåer, scener, utställningshallar etc. Lättrullande! Teaterplatta Hjuldiam. Fästplatta/ Plattans C/C mellan C/C mellan Bygghöjd Belastning Best.nr x bredd mm Hålavstånd/hål mm tjocklek mm bulthål, infästning mm bult och hjul mm mm kg Bild x x 110/105 x 80/11, x 11, Teaterhjul Hjuldiam. Fästplatta/ Bygghöjd Utligg Hjulets axelhål Belastning Best.nr x bredd mm Hålavstånd/hål mm mm mm x navlängd mm kg Bild x x 110/105 x 80/11, x x x 110/105 x 80/11, x x x 110/105 x 80/11, x

50 Serie D2 Kraftiga industrihjul Kraftiga industrihjul Nylon Förzinkade byglar med kraftiga svängkransar. Kullagrade nylonhjul, Polyamid 6. Lämpliga för stora krav och tunga transporter. Hjuldiam. x Belastning Fästplatta/ Bygghöjd Utligg Hjulets axelhål bredd mm kg Hålavstånd/hål mm mm mm x navlängd mm *65 x x 85/80 x 60/8, x x x 60/80 x 60/8, x x x 85/80 x 60/8, x x x 85/80 x 60/ x x x 85/80 x 60/ x x x 85/80 x 60/ x x x 110/105 x 80/ x x x 110/105 x 80/ x x x 110/105 x 80/ x x x 110/105 x 80/ x x x 110/105 x 80/ x x x 110/105 x 80/ x 60 **200 x x 110/105 x 80/ x 60 **250 x x 160/160 x 120/ x 60 * Glidlager. **Blå byglar. Beställningsnummer Hjuldiam. x Länkhjul Fasta hjul Länkhjul med Lösa hjul bredd mm fästplatta fästplatta broms, fästplatta Bild 4 Bild 1 Bild 2 Bild 3 65 x x x x x x x x x x x x * x * x *Bakbroms. 50

51 Serie D3 Industrihjul Industrihjul Resilex Förzinkade kraftiga byglar. Hjul med svart nylonfälg och rullager. Superelastiskt grönt Resilex gummi. Lättrullande! Hjuldiam. x Belastning Fästplatta/ Bygghöjd Utligg Hjulets axelhål bredd mm kg Hålavstånd/hål mm mm mm x navlängd mm 100 x x 85/80 x 60/ x x x 85/80 x 60/ x x x 110/105 x 80/ x x x 110/105 x 80/ x x x 110/105 x 80/ x 60 Beställningsnummer Hjuldiam. x Länkhjul Fasta hjul Länkhjul med Lösa hjul bredd mm fästplatta fästplatta broms, fästplatta Bild 3 Bild 1 Bild x x x x x

52 Serie D4:A Kraftiga industrihjul Kraftiga industrihjul 2-komponent elastisk gummibana Lättrullande! Byglar av kraftig stålplåt. Förstärkt svängkrans med smörjnippel på 200 mm. Tillval på övriga storlekar.. Kullagrade elastiska grå gummihjul. Smörjnippel i navet på 200 mm. Tillval på övriga storlekar. Kan levereras med specialtätade kullager SWG för hetvattenspolning C. Lämpliga för lätta och medeltunga transporter. Hjuldiam. x Belastning Fästplatta/ Bygghöjd Utligg Hjulets axelhål bredd mm kg Hålavstånd/hål mm mm mm x navlängd mm Grå bana, rund 200 x x 110/105 x 75/ x 60 Grå bana, plan 100 x x 85/80 x 60/8, x x x 85/80 x 60/8, x x x 105/105 x 80/10, x x x 105/105 x 80/10, x 60 Beställningsnummer Hjuldiam. x Länkhjul Fasta hjul Länkhjul med Lösa hjul bredd mm fästplatta fästplatta broms, fästplatta Bild 1 Bild 2 Bild 3 Grå bana, rund 200 x Grå bana, plan 100 x x x x *160 x *200 x (bild 4) * 1-komponent gummibana. Kan levereras med smörjnippel! 52

53 Serie D5 Kraftiga industrihjul Industrihjul ALU-elastic Låg vikt! Förzinkade kraftiga byglar. Hjul med svart elastisk gummibana och aluminiumfälg. Kan levereras med grå bana. Kullager. Hjuldiam. x Belastning Fästplatta/ Bygghöjd Utligg Hjulets axelhål bredd mm kg Hålavstånd/hål mm mm mm x navlängd mm 100 x x 85/80 x 60/ x x x 110/105 x 80/ x x x 110/105 x 80/ x x x 110/105 x 80/ x x x 110/105 x 80/ x 70 *300 x x 160/160 x 120/ x 75 * Blålackerade byglar. Beställningsnummer Hjuldiam. x Länkhjul Fasta hjul Länkhjul med Lösa hjul bredd mm fästplatta fästplatta broms, fästplatta Svart bana Grå bana Bild 1 Bild 2 Bild 3 Bild 4 Bild x ** * x x ** x ** x x x * Axelhål 12 mm. **Frambroms. 53

54 Serie D6 Industrihjul Special Europatent Dubbelstopp 2000 DO-2000 Bromspedal ej medsvängande. Pedalen alltid rätt oavsett hjulets riktning. Låser både svänglager och hjul. 1 2 Industrihjul Superelastic DO-2000 Special Bygel av kraftig stålplåt. Förstärkt svängkrans. Kan levereras med smörjnippel i svängkrans. Hjul Superelastic (= supergummi, 2-komponent), med lågt rullmotstånd och hög bärförmåga. Vissa dimensioner kan levereras med smörjnippel i hjul. Levereras med kullager. Kan även levereras med glidlager eller specialtätade kullager SWG. Hjuldiam. x Fästplatta länkhjul/fasthjul passande för DO-2000 Fästplatta broms DO-2000 Bygghöjd Belastning bredd mm Fästplatta/Hålavstånd/hål mm Fästplatta/Hålavstånd/hål mm mm kg 100 x x 105 / 105 x 80/75 / 10,5 125 x 123 / 105 x 75 / 10, x x 105 / 105 x 80/75 / 10,5 125 x 123 / 105 x 75 / 10, x x 105 / 105 x 80/75 / 10,5 125 x 123 / 105 x 75 / 10, x x 105 / 105 x 80/75 / 10,5 125 x 123 / 105 x 75 / 10, Beställningsnummer Hjuldiam. x Länkhjul Fasta hjul Länkhjul med Lösa hjul bredd mm fästplatta fästplatta DO-stop Bild 1 Bild x x x x Hjuldiam. x Fästplatta länkhjul/fasthjul passande för DO-2000 Fästplatta broms DO-2000 bredd mm Fästplatta/Hålavstånd/hål mm Storlek Hålavstånd Hål Bygghöjd Belastning mm mm mm mm kg 100 x x 105 / 105 x 80/75 / 10,5 125 x x 75 10, x x 105 / 105 x 80/75 / 10,5 125 x x 75 10, x x 105 / 105 x 80/75 / 10,5 125 x x 75 10, x x 105 / 105 x 80/75 / 10,5 125 x x 75 10,

55 Serie E1 Industrihjul Luft Industrihjul Luft Förzinkade kraftiga byglar med dubbla svängkranslager. Fälg av svart nylon. Rullager eller glidlager. Kan även levereras med grå däck. Hjuldiam. x Belastning Fästplatta/ Centrumhål Bygghöjd Utligg Däck Hjulets axelhål bredd mm kg Hålavstånd/hål mm mm mm mm x navlängd mm 200 x x 110/105 x 80/11 12, Rill 20 x x x 160/160 x 120/14 Tapp 27 x Rill 20 x x Block 20 x 75 *400 x x 110/105 x 80/ Rill 25 x 75 *Smidda byglar. Beställningsnummer Hjuldiam. x Länkhjul Fasta hjul Länkhjul med broms Lösa hjul bredd mm Fästplatta Centrumhål Fästplatta Centrumhål Fästplatta Centrumhål Rullager Glidlager Bild 1 Bild 2 Bild 3 Bild x x (tapp 27x60) (tapp 27x60) 300 x x

56 Serie E2 Industrihjul Luft/Fyllda Industrihjul Luft/Fyllda Förzinkade kraftiga byglar med dubbla svängkranslager. Fälg av förzinkad stålplåt. Rullager. 4-lagers svarta däck. Kan levereras med centrumhål i storlek 200 mm. Kan även levereras med kullager. Hjuldiam. x Belastning Fästplatta/ Bygghöjd Utligg Hjulets axelhål bredd mm kg Hålavstånd/hål mm mm mm x navlängd mm 200 x x 110/105 x 80/ x x x 160/160 x 120/ x 75 *300 x x 105/105 x 80/ x x x 110/105 x 80/ x 75 *Fästplatta fasta hjul/hålavstånd/hål mm 150 x 150/125 x 125/11. Beställningsnummer Luft Hjuldiam. x Länkhjul Fasta hjul Länkhjul Lösa hjul bredd mm fästplatta fästplatta med broms, fästplatta 200 x x x 100 * x *52420 *Axelhål 25 mm. Beställningsnummer Fyllda Hjuldiam. x Länkhjul Fasta hjul Länkhjul Lösa hjul bredd mm fästplatta fästplatta med broms, fästplatta 200 x x x * x *52522 *Axelhål 25 mm. 56

57 Serie E3:A Industrihjul Luft/Fyllda/Massiva Industrihjul Luft/Fyllda/Massiva För fribärande montering eller gaffelmontering. Finns med 4-, 6- eller 10-lagers däck. Kan även levereras med high-speeddäck.. Kullager. Till de fribärande hjulen finns även svarvade axlar. Angivna belastningsvärden gäller vid 10 km/h. Dimension Diam x bredd Belastning Axelhål/navlängd Best.nr Fyllda tum mm/mönster kg mm 4-lag 6-lag 10-lag Massiva hjul Axeltapp hjul Fri x 50/ribb /20 x Fri x 85/block /25 x Fri x 95/block /25 x * Fri x 110/block /25 x * Fri x 138/block /25 x Fri x 165/block /25 x Fri x 175/block bulthål, nav, tapp Gaf x 50/ribb x Gaf x 85/block x ** Gaf x 95/block x ** 53825* Gaf x 110/block x ** * Gaf x 138/block x Gaf x 163/block x * Belastning max 200 kg. ** Nav 17 x 120 mm. Däck och slang Dimension Best.nr däck Transportset tum 2-lag 4-lag 6-lag 10-lag Slang Däck + slang

58 Serie E3:B Industrihjul Massiva 1 2 Industrihjul Massiva Hjul med punkteringsfri innerslang. Grå eller svart däck. Kullager. Kan även levereras som lufthjul. Punkteringsfri innerslang! Hjuldiam. x Dimension Belastning Axelhål/navlängd Fälg Lagring Däck/ Best.nr bredd mm tum kg mm färg 250 x x x 60 Nylon Kullager Standard grå x x x 60 Plåt Rullager Standard grå x /2 x 2 1 / x 60 Nylon Kullager Standard grå x /2 x 2 1 / x 60 Plåt Rullager Standard grå x x x 50 Nylon Kullager BMX svart (bild 1) 410 x x x 60 Plåt Rullager BMX svart (bild 2) 58

59 Serie E3:C Terränghjul Terränghjul Lågtryckshjul med stor bredd. Lackerad stålfälg med kullager för fribärande montage. Svart däck, slang med bilventil. 13- och 15-tumshjulen har fäste för fribärande axel och tumshjulen har s k Opel-fäste med komplett lagerhus. Terränghjul Dimension Hjuldiam. x bredd Belastning Beställningsnummer tum mm kg Hjul Axeltapp Fyrkantsaxel (40x40 mm) 13 x 5-6/4 330 x x 6-6/4 375 x x /4 400 x x /4 460 x x /4 524 x x x Hjul utan nav Standard Dimension Hjuldiam x bredd Belastning Hålning Pr/lag Best.nr tum mm/mönster kg/hastighet (km/h) mm Hjul utan nav High Speed Hög bärighet! Fler hjul på begäran! x 115/block HF /16 4/60/ x 115/block HF /16 5/80/ x 145/block HF /16 4/60/ x 145/block HF /16 5/80/ LP x 182/nabb 575/30 5/80/ x x 264/block 490/16 4/60/ x 168/block HF /16 4/60/ x 168/block HF /16 5/80/ x 168/block M /20 4/60/ D 540 x 168/block M /30 5/80/ D 540 x 168/block M /30 5/80/ x 208/block 1075/30 5/80/ /80 x x 264/block 1700/20 5/80/ /60 x x 210/block 1150/20 5/80/ /75 x x 275/block 2000/20 6/161/ /80 x x 297/block 2900/20 6/161/ Dimension Hjuldiam. x bredd Belastning Hålning Pr/lag Best.nr tum mm/mönster kg/hastighet (km/h) mm/mönster x 120/block HF /100 4/60/ x 120/block HF /100 5/80/ x 140/block HF /100 4/60/ x 140/block HF /100 5/80/ x 182/block 710/100 4/60/ x 182/block HS /100 5/80/ x 145/block HS /100 4/60/

60 Serie F1 Flänshjul 1 2 Flänshjul Svarvade stålhjul med fl äns. Dubbla kullager. Axeltapp med mutter och fjäderbricka. Tappstålet SIS Hjulen med konisk bana har rak fl äns (ej som på skissen). Används för räls eller balk. Bandiam x bredd Flänsdiam x bredd Belastning Kon Tapp För ex.vis Vikt E x D mm F x C mm kg G Ansatsdiam x M-gänga x längd Distans mm balk kg Längd K x I mm G x A mm B Konisk bana 50 x x ,5 M16 x 35,5 5,5 U-65 0,5 64 x x ,5 M16 x 35,5 5,5 U-80 1,0 76 x x * M16 x 35,5 5,5 I-100/160 1,0 146 x x * 30 x 11 M24 x 40 7 I-180/280 5,7 150 x x x 11 M24 x ,3 Plan bana 66 x x x 13 M16 x ,3 80 x x x 11 M24 x ,1 100 x x x 11 M24 x ,2 120 x x x 17 M24 x ,2 150 x x x 17 M24 x ,5 * Sfärisk bana. A B C D Hjuldiam x bredd Best.nr mm Bild Konisk bana 50 x /FK x /FK x /FK x /FK x /FK-150 Plan bana 66 x 22 **61205/FKP x /FKP x /FKP x /FKP x /FKP-150 * Endast ett kullager. I Diameter K G E F G 60

61 Serie F2 Rälshjul V-hjul Rälshjul och V-hjul Gjutna stålhjul i kraftigt utförande. För gaffel- eller fribärande montering. Max hastighet 6 km/h. Max 4 mm distans mellan fläns och räls, på varje sida. Dubbla kullager; fribärande hjulen har 2 olika lager, enligt tabell nedan. V-hjul för 90 vinkeljärn. Axlar med smörjnippel. Rälshjul (Bild 1) Bandiam. x Flänsdiam. x Belastning Axelhål x Navdiam. Navhål U. Best.nr bredd mm bredd mm kg navbredd mm mm Kullager mm Gaffelmontering 105 x x x x x x x x x x x x x x x x x x x x x x x x Fribärande montering 200 x x x /90 72 x 18/62 x x x x / x 20/80 x x x x / x 21/85 x x x x / x 21/100 x V-hjul (Bild 2) Flänsdiam. x Belastning V-öppning Axelhål Navbredd Best.nr bredd mm kg mm mm mm V-hjul Axlar till V-hjul (Bild 3) 100 x x x x x x x x x

62 Serie F3 Gaffelvagnshjul Stålnav. Dubbla kullager. Polyuretanbana. Hårdhet shore 95 A. Gaffelvagnshjul Hjuldiam. x Belastning Axelhål x Best.nr bredd mm kg navlängd mm 82 x x x x x x x x x x x x *85 x x *85 x x *85 x x * Antistatiska, ESD (grå). Nylonhjul (polyamid). Dubbla kullager. Hjuldiam. x Belastning Axelhål x Best.nr bredd mm kg navlängd mm 40 x x x x x x x x x x x x Nylonnav. Polyuretanbana (sprutad). Dubbla kullager. Hårdhet shore 98 A. Hjuldiam. x Belastning Axelhål x Best.nr bredd mm kg navlängd mm 82 x x x x x x x x Nylonhjul eller nylonnav + polyuretan. Dubbla kullager. Hjuldiam. x Belastning Axelhål x Best.nr bredd mm kg navlängd mm Vit nylon (Bild 1) 150 x x x x 58 täckt x x x x Polyuretan (Bild 2) 150 x x x x 58 täckt x x Andra dimensioner på begäran!

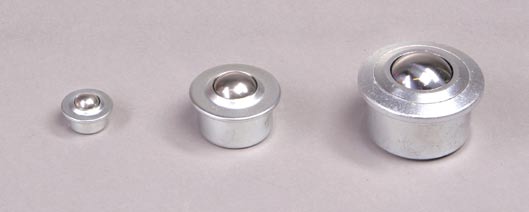

63 Serie F4 Kulrullar Kulrullar Hus och lock av förzinkat stål (B), rostfria kulor (C), helt i rostfritt (R). Lagerskålen och dess småkulor är av härdat eller rostfritt stål. Finns även med plastkula. Effektiv tätning under locket skyddar kulor, lagerskål och hus mot inträngande damm och smuts. Typ Hus av Hus av Helt i Max Lock Från bord Vikt förzinkat förzinkat rostfritt last Kula Hus Lock till kultopp Tot. ca stål stål stål rostfria d D stålkulor kg/st w D 1 a b h H kg/st KU 15 C KU 15 R ±0, ,8 6,3 9,5±0,2 21 0,038 KU 15 B ±0, ,8 6,3 9,5±0,2 21,5 0,038 KU 22 C KU 22 R ±0, ,8 5,5 9,8±0,2 30,5 0,132 KU 22 B ±0, ,8 5,5 9,8±0,2 29,5 0,132 KU 30 C KU 30 R ±0, ,3 13,8±0,3 36,8 0,265 KU 30 B ±0, ,3 13,8±0,3 37,5 0,265 KU 45 C ±0, ,0±0,4 53,5 0,720 KU 45 B ±0, ,0±0,4 54,0 0,720 d w Typ Best.nr H h a b KU 15 B KU 22 B KU 30 B KU 45 B KU 15 C KU 22 C KU 30 C KU 45 C KU 15 R KU 22 R KU 30 R D D
