1 Energiteknik 1 100p

2 Idag: 26 PowerPoint bilder

3 I klassrummet Ta med böcker, papper och penna Vid sen ankomst, knacka på dörren och vänta på att bli insläppt vid lämpligt tillfälle Sen ankomst registreras i 5 minuters intervall Inget tjat om att sluta tidigt, närvaro är frivillig och frånvaro registreras Måste du lämna klassrummet, ex. för toalettbesök måste du säga till läraren, detta p.g.a. brandsäkerhet (du får annars frånvaro)

4 Om du missar någon lektion är det din uppgift att fråga läraren/klasskamrater om vad du missat och om ev. läxor Be läraren att förklara igen om du inte förstått något Berätta gärna för läraren efter lektionen vad du tyckte om innehåll och upplägg, tillsammans kan vi göra kursen så bra som möjligt Info finns på

5 Vad du ska lära dig i kursen Grundläggande systemförståelse inom tillämpliga energiområden samt effektiv energihantering. Energiinnehåll i olika bränslen. Förnybara energikällor: sol, vind, våg, värmepump, energigaser, biobränslen samt alternativa drivmedel för fordon. Energianvändning inom EU. Processkännedom om kärnkraft, vattenkraft, värmekraft, fjärrvärme och fjärrkyla. Processkännedom om vattenrening för dricksvatten och förorenat vatten samt miljö- och kretsloppstänkande.

6 Vad du ska lära dig i kursen Hantering, montering, mätning och enklare underhåll av energiteknisk utrustning. Säkerhetsföreskrifter inom energiområdet. Måttsystem för energi och effekt samt enheter och förkortningar för energi och effekt. Användning och skötsel av utrustning och verktyg. Säkerhetstänkande och yrkesetik. Arbetsmiljö och ergonomi. Lagar och andra bestämmelser.

7 Betygskriterier för E Eleven redogör översiktligt för olika energitekniska utrustningar. Dessutom redogör eleven översiktligt för uppbyggnad, funktion och principer hos olika energitekniska systemlösningar och olika energikällor. Eleven beskriver även översiktligt energibärande mediers egenskaper. Eleven utför med visst handlag och i samråd med handledare vanligt förekommande enkla arbetsuppgifter i en energiteknisk anläggning och uppnår ett resultat som uppfyller fastställda krav på säkerhet, kvalitet och miljö. I arbetet löser eleven med viss säkerhet enkla fysikaliska och vattenkemiska problem, genom beräkningar och laborativt arbete. Eleven utför i samråd med handledare enkla kontroll- och driftrutiner genom att använda energiteknisk utrustning. Eleven använder och vårdar i samråd med handledare material och verktyg enligt instruktioner och arbetsbeskrivningar. Eleven dokumenterar med viss säkerhet sitt arbete och utvärderar det med enkla omdömen. I arbetet samverkar eleven med andra och använder ett enkelt fackspråk som fungerar för arbetsuppgiften. Arbetet utförs i enlighet med lagar och andra bestämmelser. När eleven samråder med handledare bedömer hon eller han med viss säkerhet den egna förmågan och situationens krav.

8 Betygskriterier för C Eleven redogör utförligt för olika energitekniska utrustningar. Dessutom redogör eleven utförligt för uppbyggnad, funktion och principer hos olika energitekniska systemlösningar och olika energikällor samt hur de samverkar. Eleven beskriver även utförligt energibärande mediers egenskaper. Eleven utför med gott handlag och efter samråd med handledare vanligt förekommande enkla arbetsuppgifter i en energiteknisk anläggning och uppnår ett resultat som uppfyller fastställda krav på säkerhet, kvalitet och miljö. I arbetet löser eleven med viss säkerhet enkla fysikaliska och vattenkemiska problem, genom beräkningar och laborativt arbete. Eleven utför efter samråd med handledare kontroll- och driftrutiner genom att använda energiteknisk utrustning. Eleven använder och vårdar efter samråd med handledare material och verktyg enligt instruktioner och arbetsbeskrivningar. Eleven dokumenterar med säkerhet sitt arbete och utvärderar det med enkla omdömen. I arbetet samverkar eleven med andra och använder ett nyanserat fackspråk som fungerar för arbetsuppgiften. Arbetet utförs i enlighet med lagar och andra bestämmelser. När eleven samråder med handledare bedömer hon eller han med viss säkerhet den egna förmågan och situationens krav.

9 Betygskriterier för A Eleven redogör utförligt och nyanserat för olika energitekniska utrustningar. Dessutom redogör eleven utförligt och nyanserat för uppbyggnad, funktion och principer hos olika energitekniska systemlösningar och olika energikällor samt hur de samverkar. Eleven beskriver även utförligt och nyanserat energibärande mediers egenskaper. Eleven utför med mycket gott handlag och efter samråd med handledare vanligt förekommande enkla och även mer avancerade arbetsuppgifter i en energiteknisk anläggning och uppnår ett resultat som uppfyller fastställda krav på säkerhet, kvalitet och miljö. I arbetet löser eleven med säkerhet enkla fysikaliska och vattenkemiska problem, genom beräkningar och laborativt arbete. Eleven utför, på ett ansvarsfullt sätt och efter samråd med handledare, kontroll- och driftrutiner genom att använda energiteknisk utrustning. Eleven använder och vårdar efter samråd med handledare material och verktyg enligt instruktioner och arbetsbeskrivningar. Eleven dokumenterar med säkerhet sitt arbete och utvärderar det med nyanserade omdömen. I arbetet samverkar eleven med andra och använder ett nyanserat fackspråk som är anpassat till mottagaren och fungerar för arbetsuppgiften. Arbetet utförs i enlighet med lagar och andra bestämmelser. När eleven samråder med handledare bedömer hon eller han med säkerhet den egna förmågan och situationens krav.

10 Sammanfattning Du ska kunna berätta om utrustning som används för energiförsörjningen Du ska kunna beskriva uppbyggnad och funktion hos olika energikällor, ex vindkraftverk, kärnkraftverk Du ska kunna beskriva olika ämnen som kan transportera energi, ex vatten Du ska kunna utföra laborativa uppgifter som uppfyller kraven för säkerhet, kvalité och miljö Du ska kunna utföra lämpliga beräkningar och använda utrustningen Du ska kunna göra lämpliga kontroller av utrustningen Du ska kunna ta hand om material och verktyg på ett bra sätt Du ska kunna dokumentera ditt arbete Du ska kunna utvärdera dit arbete Du ska kunna samarbeta med andra och använda ett lämpligt fackspråk Du ska kunna bedöma olika situationer på ett lämpligt sätt

11 vecka kapitel sida labb/prov anteckningar introduktion enskilt samtal med alla i klassen ventilationssystem infrasystem Planering labb solfångare 37 1 miniredovisning 1 uppgifter del 1,2 o repetition spel labb solcell/vind energihistorie spel uppgifter 1 sida vars, berätta något viktigt från den sidan DATORSAL vecka kapitel sida labb/prov anteckningar introduktion enskilt samtal med alla i klassen ventilationssystem infrasystem 37 1 miniredovisning labb solfångare 1 uppgifter del 1,2 o repetition spel labb solcell/vind energihistoriespe l 3 uppgifter DATORSAL redovisning för 2 klassen Redovisningar Övningsprov självrättning repetition individuell Prov1 1 sida vars, berätta något viktigt från den sidan 2 redovisning för klassen Redovisningar Övningsprov självrättning repetition individuell Prov i.s,termo,energi Läxa! Kort + 2 övningar _exergi_effekt lov 44 lov värmelära_tryck 4 repetition labb tryck Omprov aggregationstillstånd film " en obekväm sanning" uppg. till filmen se klart filmen, sveriges miljömål 5 repetition sveriges miljömål + övn. inför repetitionsspelet Miljöproblem 5 3 Miljöproblem datorsal Datorsal 4 och Repetitions spel kap repetitionsspel effektivisering transporter återvinning eller deponi 51 repetition 4-5 Prov2 2 lov labb, bygga vindkraftverk uppgifter Omprov labb vindkraft repetition 9 lov lov 10 repetition 6-8 Prov uppgifter labb fasta, flytande 13 bränslen --> el 9 repetition Omprov labb, vattenrening repetition lov 16 lov lov labb samankoppla energislag 19 uppgifter repetition Prov4 lov 21 Betygshöjande uppgifter Betygshöjande uppgifter 22 Betygshöjande uppgifter Omprov 4 lov 23 Omprovstillfälle 24

12 S Då kan kursen börja

13 Varför behöver vi energi?

14 Transport av energi Ämnen som transporterar energi kallas för medier Vatten, luft, el

15 Värme i hus 1. Vattenburet 2. Direktverkande el 3. Luftburet värmesystem

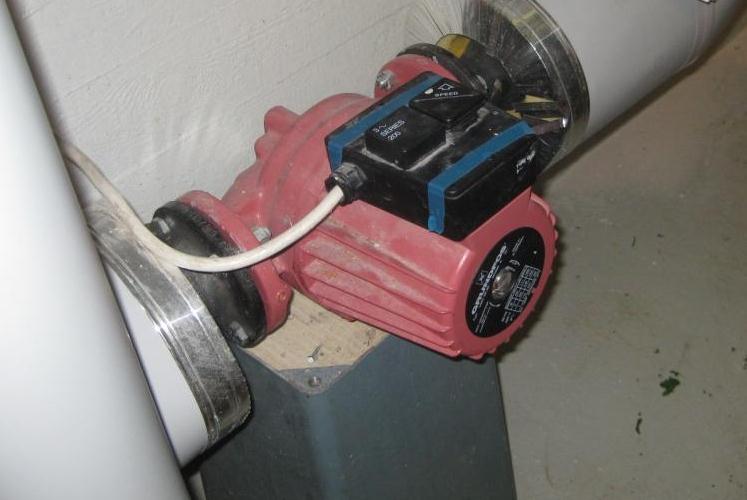

16 1. Vattenburet system Vattnet värms En cirkulationspump pumpar runt vattnet i värmesystemet, först till framledningen och sedan tillbaks via returledningen

17 Reglercentral Reglercentral (RC) för automatiskt styrning av inomhustemperatur RC får information från givare ute, inne och i framledningen och ser till att vattnet i framledningen har lämplig temperatur På vintern måste framledningstemperaturen RC vara högre

18 Två system Ettrörsystem - radiatorerna (elementen) är seriekopplade. Det innebär att elementen längst bort blir kallast Tvårörssystem ett rör för varmvatten in, ett annat rör för vatten ut. Temperaturen är jämn i alla element

19 Temperaturen Temperaturen i radiatorerna styrs nära pannan av en shuntventil/styrventil Regleras för hand eller med en motor som styrs automatiskt

20 Olika typer av ventiler Manuell ventil Man reglerar själv flödet i radiatorn Termostatventil reglerar flödet i radiatorn beroende på rummets temperatur

21 Hur vattnet värms till radiatorerna Fjärrvärme En central förbränningsanläggning förser huset med varmvatten. En fjärrvärmeväxlare växlar över varmvattnet från fjärrvärmeverket till husets värmesystem Måste finnas ett expansionskärl i huset eftersom temperaturen ändras så mycket Varmvatten tar mer plats än kallvatten

22 Demonstrationslabb Varmt vatten tar mer plats

23

24 Hur vattnet värms Oljeeldning Olja finns i en tank i huset. Oljan leds till en oljebrännare som värmer vatten Vanligt på 50/60 talen eftersom oljan var billig Trippelpanna kom på 70-talet och kan använda olja, ved eller pellets

25 Man kan använda den befintliga pannan som tidigare användes till olja, men istället sätta in en pelletsbrännare. En ekonomisk lösning Vedeldning, för att få jämn temperatur används en ackumulatortank. Den lagrar varmt vatten så man inte behöver elda hela tiden Värmepump går vi in på i kap 7

26 Repetition: Värme i hus 1. Vattenburet 2. Direktverkande el 3. Luftburet värmesystem

27 2. Direktverkande el Slöseri med energi att omvandla el till värme Det är dyrt att använda el för värme Elen var billig på 70/80 - talet

28 3. Luftburet värmesystem Huset värms av luft Luften värms av ett värmebatteri Elvärmebatteri med slingor där luften passerar och värms (dyrt) Vattenvärmebatteri luften passerar ett batteri värmt av vatten från ex. fjärrvärme

29 Uppgifter Kap
