Missiv Ändring av SäkI 2013 Ä3 5 bilagor

Transkript

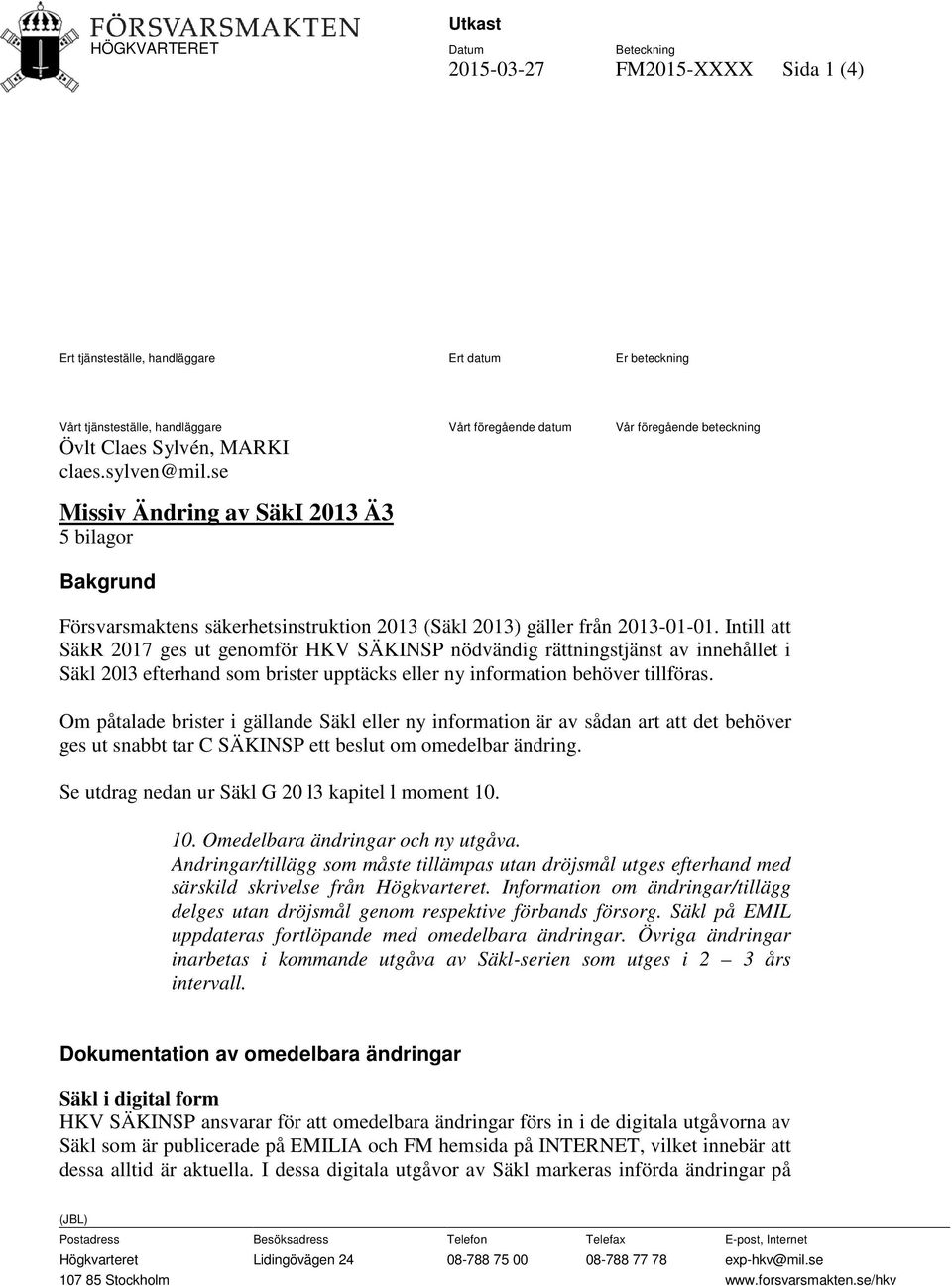

1 Utkast HÖGKVARTERET Datum Beteckning FM2015-XXXX Sida 1 (4) Ert tjänsteställe, handläggare Ert datum Er beteckning Vårt tjänsteställe, handläggare Vårt föregående datum Vår föregående beteckning Övlt Claes Sylvén, MARKI claes.sylven@mil.se Missiv Ändring av SäkI 2013 Ä3 5 bilagor Bakgrund Försvarsmaktens säkerhetsinstruktion 2013 (Säkl 2013) gäller från Intill att SäkR 2017 ges ut genomför HKV SÄKINSP nödvändig rättningstjänst av innehållet i Säkl 20l3 efterhand som brister upptäcks eller ny information behöver tillföras. Om påtalade brister i gällande Säkl eller ny information är av sådan art att det behöver ges ut snabbt tar C SÄKINSP ett beslut om omedelbar ändring. Se utdrag nedan ur Säkl G 20 l3 kapitel l moment Omedelbara ändringar och ny utgåva. Andringar/tillägg som måste tillämpas utan dröjsmål utges efterhand med särskild skrivelse från Högkvarteret. Information om ändringar/tillägg delges utan dröjsmål genom respektive förbands försorg. Säkl på EMIL uppdateras fortlöpande med omedelbara ändringar. Övriga ändringar inarbetas i kommande utgåva av Säkl-serien som utges i 2 3 års intervall. Dokumentation av omedelbara ändringar Säkl i digital form HKV SÄKINSP ansvarar för att omedelbara ändringar förs in i de digitala utgåvorna av Säkl som är publicerade på EMILIA och FM hemsida på INTERNET, vilket innebär att dessa alltid är aktuella. I dessa digitala utgåvor av Säkl markeras införda ändringar på (JBL) Postadress Besöksadress Telefon Telefax E-post, Internet Högkvarteret Stockholm Lidingövägen exp-hkv@mil.se

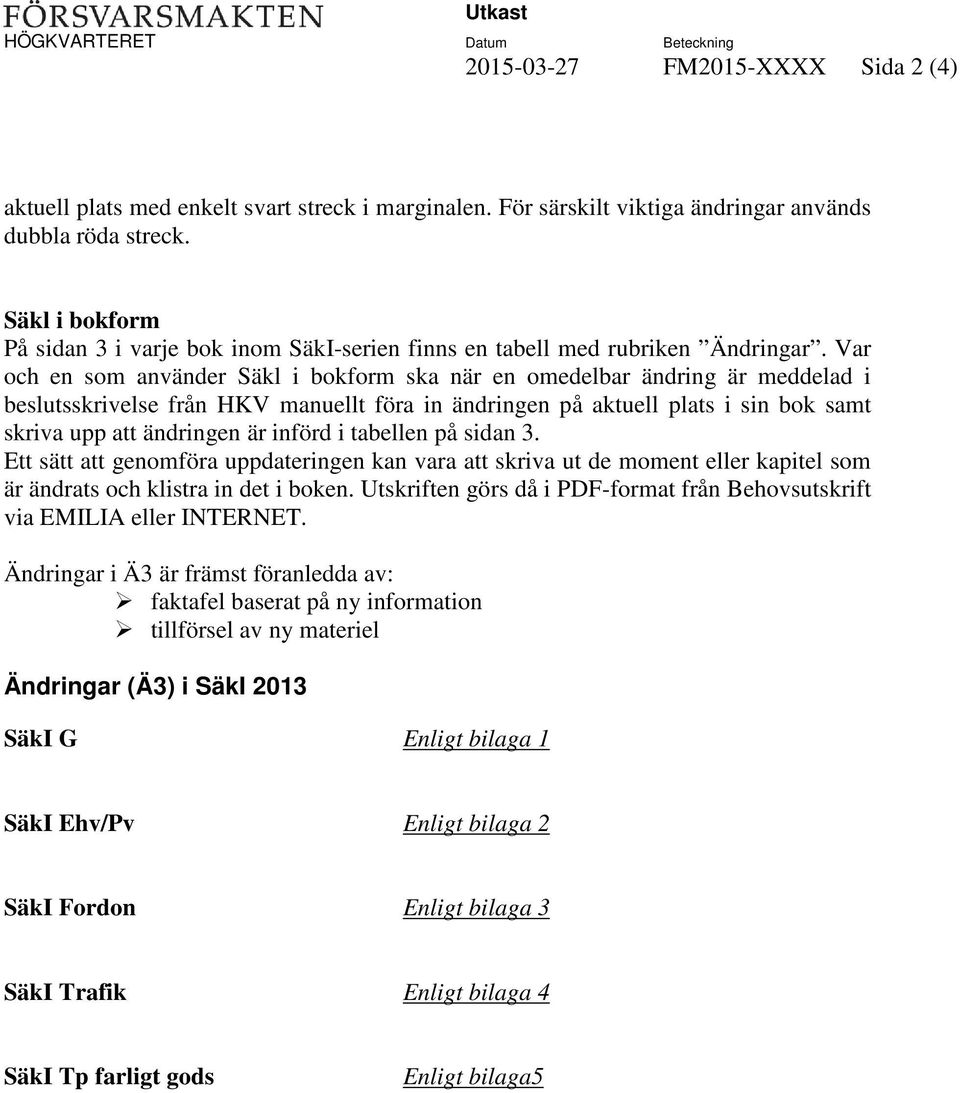

2 Utkast HÖGKVARTERET Datum Beteckning FM2015-XXXX Sida 2 (4) aktuell plats med enkelt svart streck i marginalen. För särskilt viktiga ändringar används dubbla röda streck. Säkl i bokform På sidan 3 i varje bok inom SäkI-serien finns en tabell med rubriken Ändringar. Var och en som använder Säkl i bokform ska när en omedelbar ändring är meddelad i beslutsskrivelse från HKV manuellt föra in ändringen på aktuell plats i sin bok samt skriva upp att ändringen är införd i tabellen på sidan 3. Ett sätt att genomföra uppdateringen kan vara att skriva ut de moment eller kapitel som är ändrats och klistra in det i boken. Utskriften görs då i PDF-format från Behovsutskrift via EMILIA eller INTERNET. Ändringar i Ä3 är främst föranledda av: faktafel baserat på ny information tillförsel av ny materiel Ändringar (Ä3) i SäkI 2013 SäkI G Enligt bilaga 1 SäkI Ehv/Pv Enligt bilaga 2 SäkI Fordon Enligt bilaga 3 SäkI Trafik Enligt bilaga 4 SäkI Tp farligt gods Enligt bilaga5

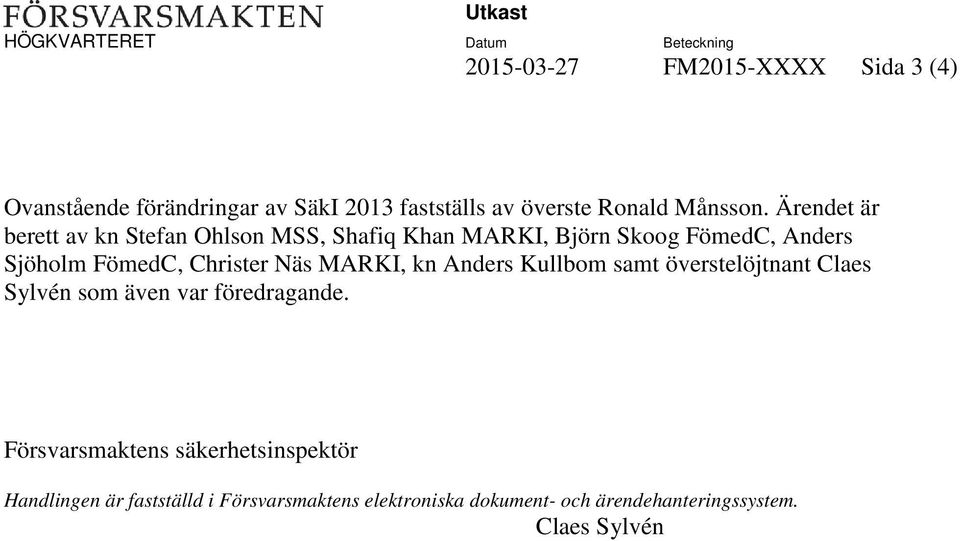

3 Utkast HÖGKVARTERET Datum Beteckning FM2015-XXXX Sida 3 (4) Ovanstående förändringar av SäkI 2013 fastställs av överste Ronald Månsson. Ärendet är berett av kn Stefan Ohlson MSS, Shafiq Khan MARKI, Björn Skoog FömedC, Anders Sjöholm FömedC, Christer Näs MARKI, kn Anders Kullbom samt överstelöjtnant Claes Sylvén som även var föredragande. Försvarsmaktens säkerhetsinspektör Handlingen är fastställd i Försvarsmaktens elektroniska dokument- och ärendehanteringssystem. Claes Sylvén

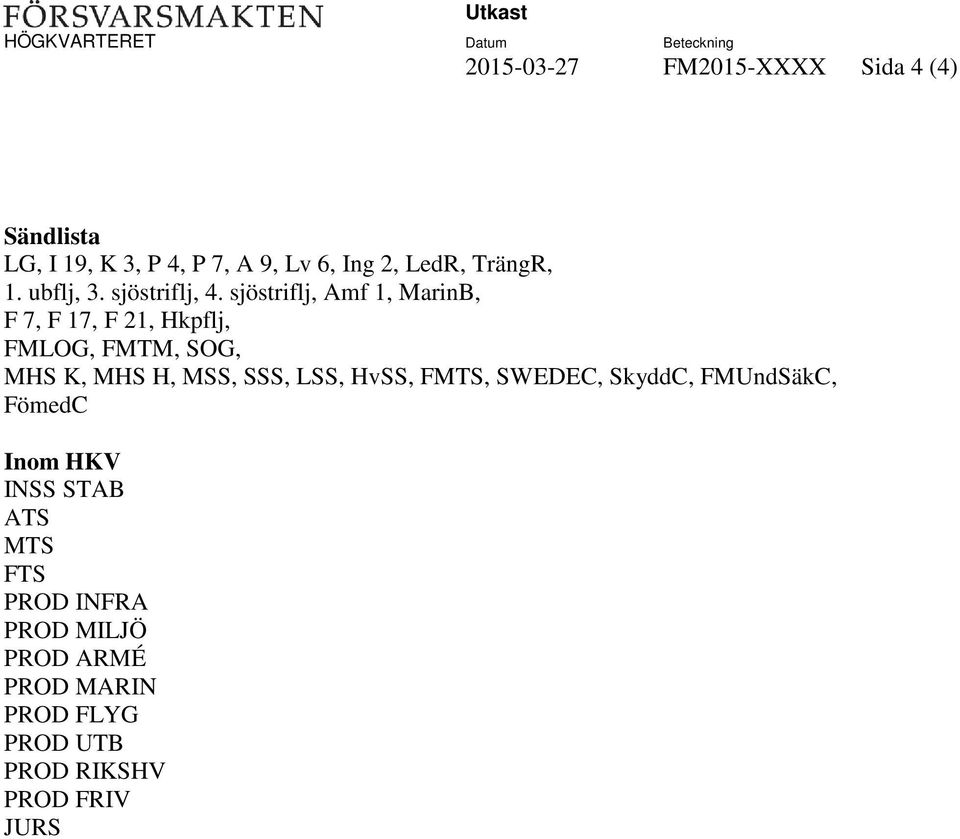

4 Utkast HÖGKVARTERET Datum Beteckning FM2015-XXXX Sida 4 (4) Sändlista LG, I 19, K 3, P 4, P 7, A 9, Lv 6, Ing 2, LedR, TrängR, 1. ubflj, 3. sjöstriflj, 4. sjöstriflj, Amf 1, MarinB, F 7, F 17, F 21, Hkpflj, FMLOG, FMTM, SOG, MHS K, MHS H, MSS, SSS, LSS, HvSS, FMTS, SWEDEC, SkyddC, FMUndSäkC, FömedC Inom HKV INSS STAB ATS MTS FTS PROD INFRA PROD MILJÖ PROD ARMÉ PROD MARIN PROD FLYG PROD UTB PROD RIKSHV PROD FRIV JURS

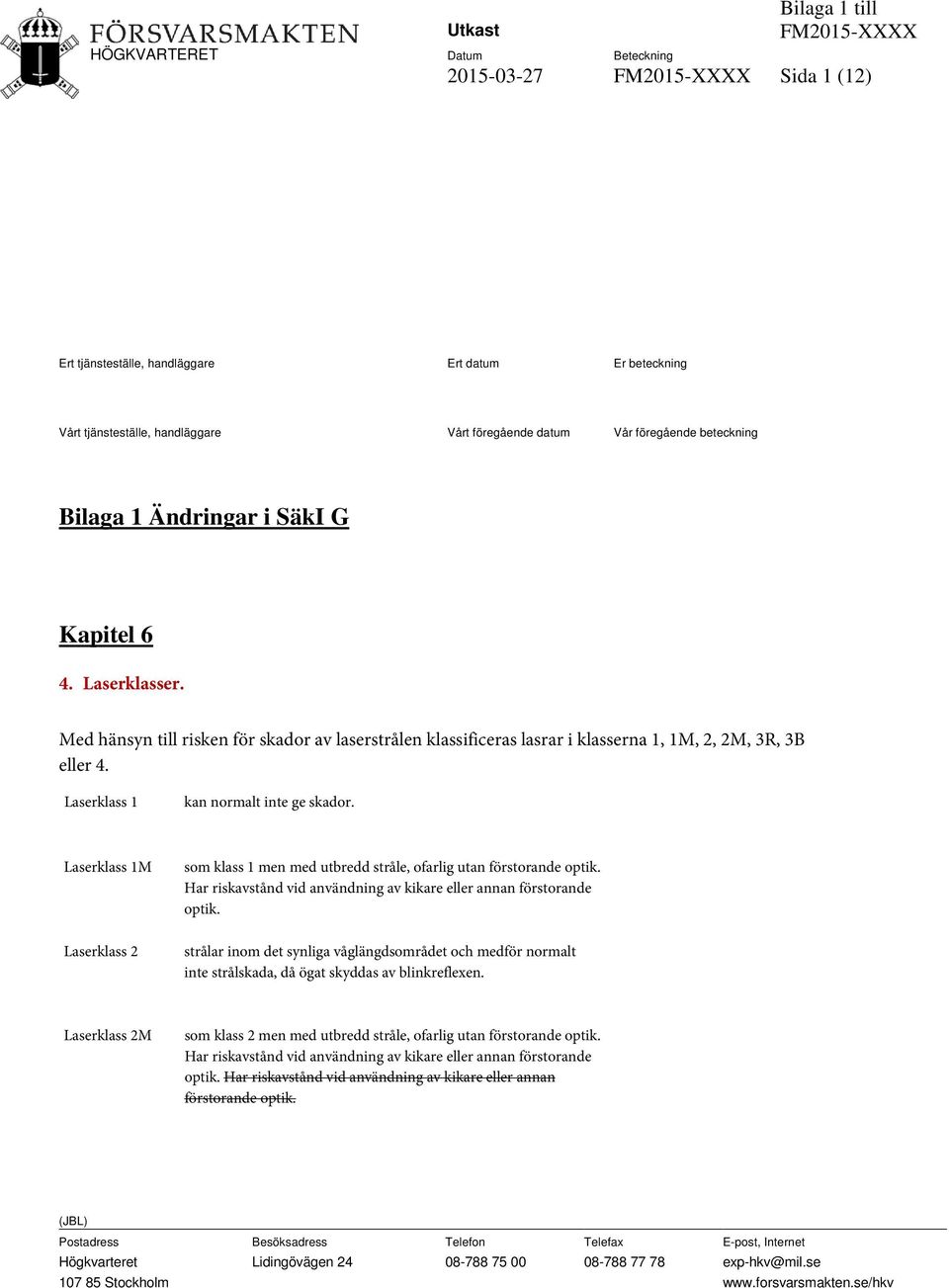

5 Utkast Bilaga 1 till FM2015-XXXX HÖGKVARTERET Datum Beteckning FM2015-XXXX Sida 1 (12) Ert tjänsteställe, handläggare Ert datum Er beteckning Vårt tjänsteställe, handläggare Vårt föregående datum Vår föregående beteckning Bilaga 1 Ändringar i SäkI G Kapitel 6 4. Laserklasser. Med hänsyn till risken för skador av laserstrålen klassificeras lasrar i klasserna 1, 1M, 2, 2M, 3R, 3B eller 4. Laserklass 1 kan normalt inte ge skador. Laserklass 1M Laserklass 2 som klass 1 men med utbredd stråle, ofarlig utan förstorande optik. Har riskavstånd vid användning av kikare eller annan förstorande optik. strålar inom det synliga våglängdsområdet och medför normalt inte strålskada, då ögat skyddas av blinkreflexen. Laserklass 2M som klass 2 men med utbredd stråle, ofarlig utan förstorande optik. Har riskavstånd vid användning av kikare eller annan förstorande optik. Har riskavstånd vid användning av kikare eller annan förstorande optik. (JBL) Postadress Besöksadress Telefon Telefax E-post, Internet Högkvarteret Stockholm Lidingövägen exp-hkv@mil.se

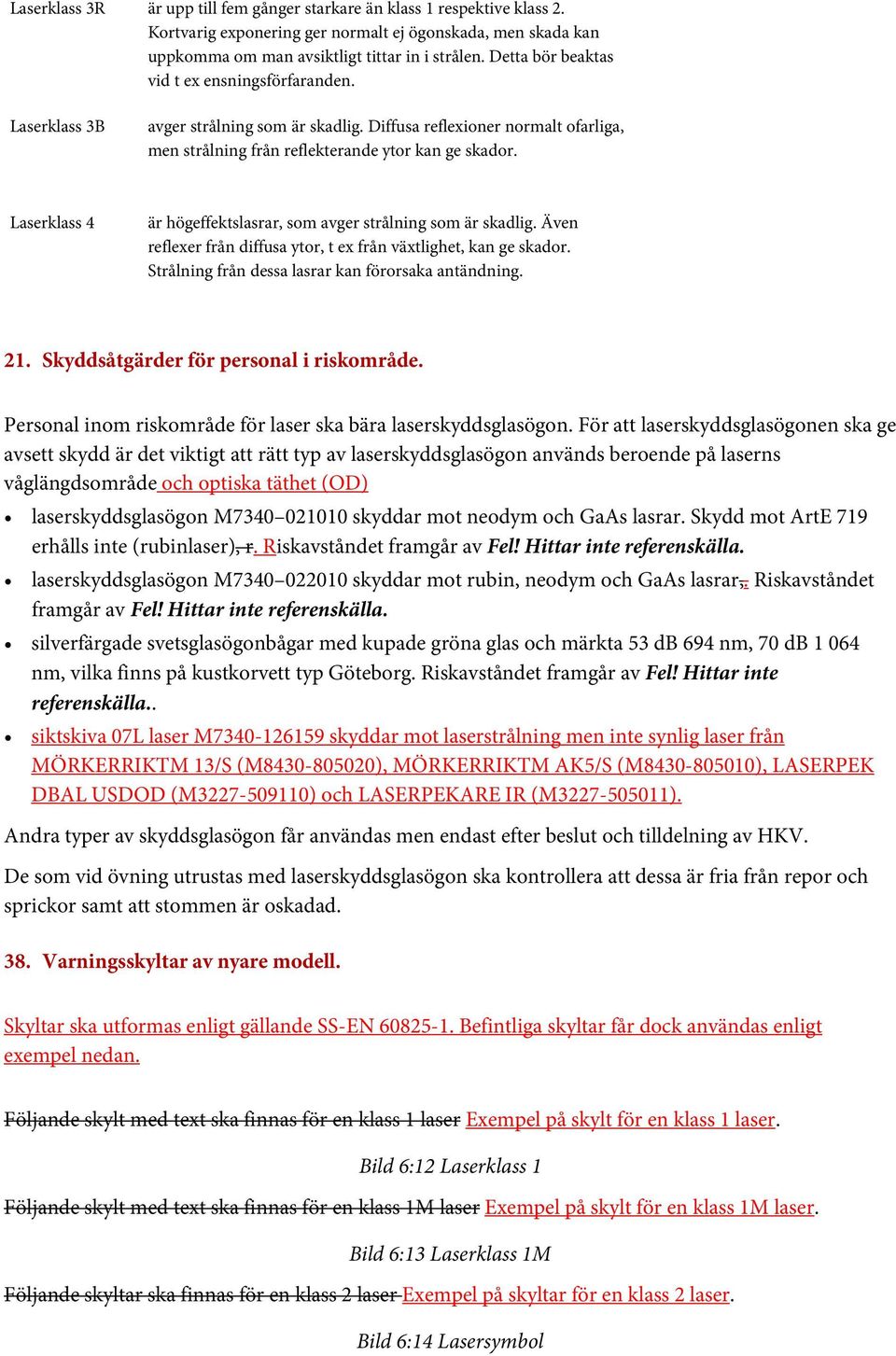

6 Laserklass 3R är upp till fem gånger starkare än klass 1 respektive klass 2. Kortvarig exponering ger normalt ej ögonskada, men skada kan uppkomma om man avsiktligt tittar in i strålen. Detta bör beaktas vid t ex ensningsförfaranden. Laserklass 3B avger strålning som är skadlig. Diffusa reflexioner normalt ofarliga, men strålning från reflekterande ytor kan ge skador. Laserklass 4 är högeffektslasrar, som avger strålning som är skadlig. Även reflexer från diffusa ytor, t ex från växtlighet, kan ge skador. Strålning från dessa lasrar kan förorsaka antändning. 21. Skyddsåtgärder för personal i riskområde. Personal inom riskområde för laser ska bära laserskyddsglasögon. För att laserskyddsglasögonen ska ge avsett skydd är det viktigt att rätt typ av laserskyddsglasögon används beroende på laserns våglängdsområde och optiska täthet (OD) laserskyddsglasögon M skyddar mot neodym och GaAs lasrar. Skydd mot ArtE 719 erhålls inte (rubinlaser), r. Riskavståndet framgår av Fel! Hittar inte referenskälla. laserskyddsglasögon M skyddar mot rubin, neodym och GaAs lasrar,. Riskavståndet framgår av Fel! Hittar inte referenskälla. silverfärgade svetsglasögonbågar med kupade gröna glas och märkta 53 db 694 nm, 70 db nm, vilka finns på kustkorvett typ Göteborg. Riskavståndet framgår av Fel! Hittar inte referenskälla.. siktskiva 07L laser M skyddar mot laserstrålning men inte synlig laser från MÖRKERRIKTM 13/S (M ), MÖRKERRIKTM AK5/S (M ), LASERPEK DBAL USDOD (M ) och LASERPEKARE IR (M ). Andra typer av skyddsglasögon får användas men endast efter beslut och tilldelning av HKV. De som vid övning utrustas med laserskyddsglasögon ska kontrollera att dessa är fria från repor och sprickor samt att stommen är oskadad. 38. Varningsskyltar av nyare modell. Skyltar ska utformas enligt gällande SS-EN Befintliga skyltar får dock användas enligt exempel nedan. Följande skylt med text ska finnas för en klass 1 laser Exempel på skylt för en klass 1 laser. Bild 6:12 Laserklass 1 Följande skylt med text ska finnas för en klass 1M laser Exempel på skylt för en klass 1M laser. Bild 6:13 Laserklass 1M Följande skyltar ska finnas för en klass 2 laser Exempel på skyltar för en klass 2 laser. Bild 6:14 Lasersymbol

7 Bild 6:15 Laserklass 2 Följande skyltar ska finnas för en klass 2M laser Exempel på skyltar för en klass 2M laser Bild 6:16 Lasersymbol Bild 6:17 Laserklass 2M Följande skyltar ska finnas för en klass 3R laser Exempel på skyltar för en klass 3R laser. Bild 6:18 Lasersymbol Bild 6:19 Laserklass 3R, våglängdsområde nm Bild 6:20 Laserklass 3R, övriga våglängder Följande skyltar ska finnas för en klass 3B laser Exempel på skyltar för en klass 3B laser. Bild 6:21 Laserklass 3B Bild 6:22 Exempel på varningsskylt vid laserapertur Följande skyltar ska finnas för en klass 4 laser Exempel på skyltar för en klass 4 laser. Bild 6:23 aserklass 4 Bild 6:24 Exempel på varningsskylt vid laserapertur Skyltar ska placeras så att de kan ses av de som har behov av respektive varning vid användning av laserapparaten. Tabell 6:2 kompletteras med följande Laser dämpfilter db klass/typ våglängd nm direktstrålnin g (h) m Kikare7 50 (Uh) m Kikare diffusstrålnin g (k) m Anm MÖRKERRIKTM 13/S (M ) Synlig MÖRKERRIKTM 13/S (M ) Laserpekaren IR MÖRKERRIKTM 13/S (M ) Laserbelysare IR MÖRKERRIKTM AK5/S (M ) LASERPEK DBAL USDOD (M ) Synlig LASERPEK DBAL USDOD (M ) IR 3B OD 1,5 3B OD 2,0 3B OD 2,0 3B OD 2,2 3B OD 1,2 3B OD 2,2

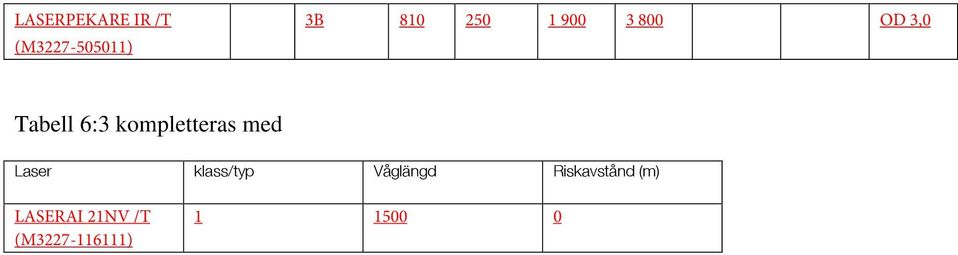

8 LASERPEKARE IR /T (M ) 3B OD 3,0 Tabell 6:3 kompletteras med Laser klass/typ Våglängd Riskavstånd (m) LASERAI 21NV /T (M )

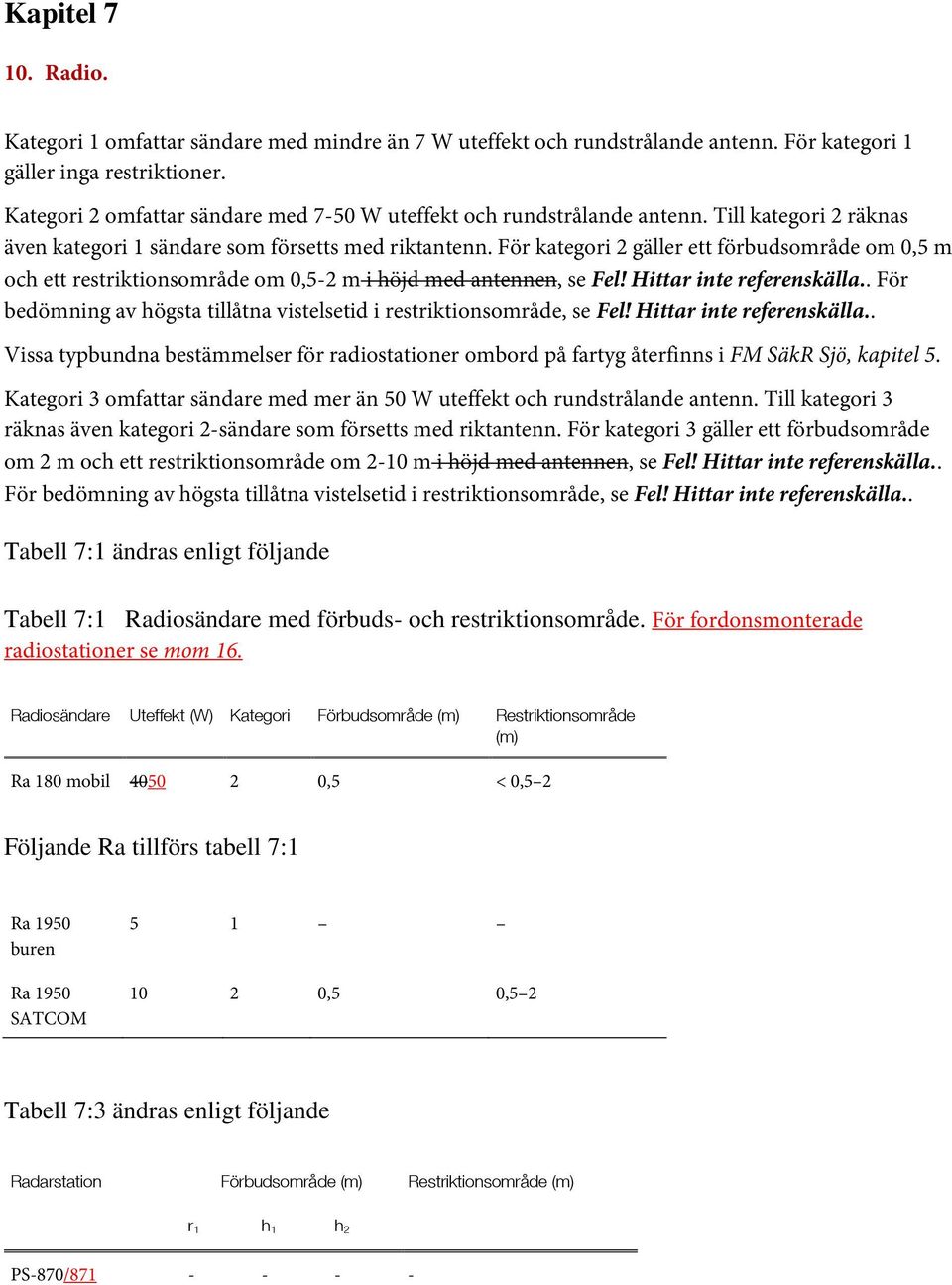

9 Kapitel Radio. Kategori 1 omfattar sändare med mindre än 7 W uteffekt och rundstrålande antenn. För kategori 1 gäller inga restriktioner. Kategori 2 omfattar sändare med 7-50 W uteffekt och rundstrålande antenn. Till kategori 2 räknas även kategori 1 sändare som försetts med riktantenn. För kategori 2 gäller ett förbudsområde om 0,5 m och ett restriktionsområde om 0,5-2 m i höjd med antennen, se Fel! Hittar inte referenskälla.. För bedömning av högsta tillåtna vistelsetid i restriktionsområde, se Fel! Hittar inte referenskälla.. Vissa typbundna bestämmelser för radiostationer ombord på fartyg återfinns i FM SäkR Sjö, kapitel 5. Kategori 3 omfattar sändare med mer än 50 W uteffekt och rundstrålande antenn. Till kategori 3 räknas även kategori 2-sändare som försetts med riktantenn. För kategori 3 gäller ett förbudsområde om 2 m och ett restriktionsområde om 2-10 m i höjd med antennen, se Fel! Hittar inte referenskälla.. För bedömning av högsta tillåtna vistelsetid i restriktionsområde, se Fel! Hittar inte referenskälla.. Tabell 7:1 ändras enligt följande Tabell 7:1 Radiosändare med förbuds- och restriktionsområde. För fordonsmonterade radiostationer se mom 16. Radiosändare Uteffekt (W) Kategori Förbudsområde (m) Restriktionsområde (m) Ra 180 mobil ,5 < 0,5 2 Följande Ra tillförs tabell 7:1 Ra 1950 buren Ra 1950 SATCOM ,5 0,5 2 Tabell 7:3 ändras enligt följande Radarstation Förbudsområde (m) Restriktionsområde (m) r 1 h 1 h 2 PS-870/

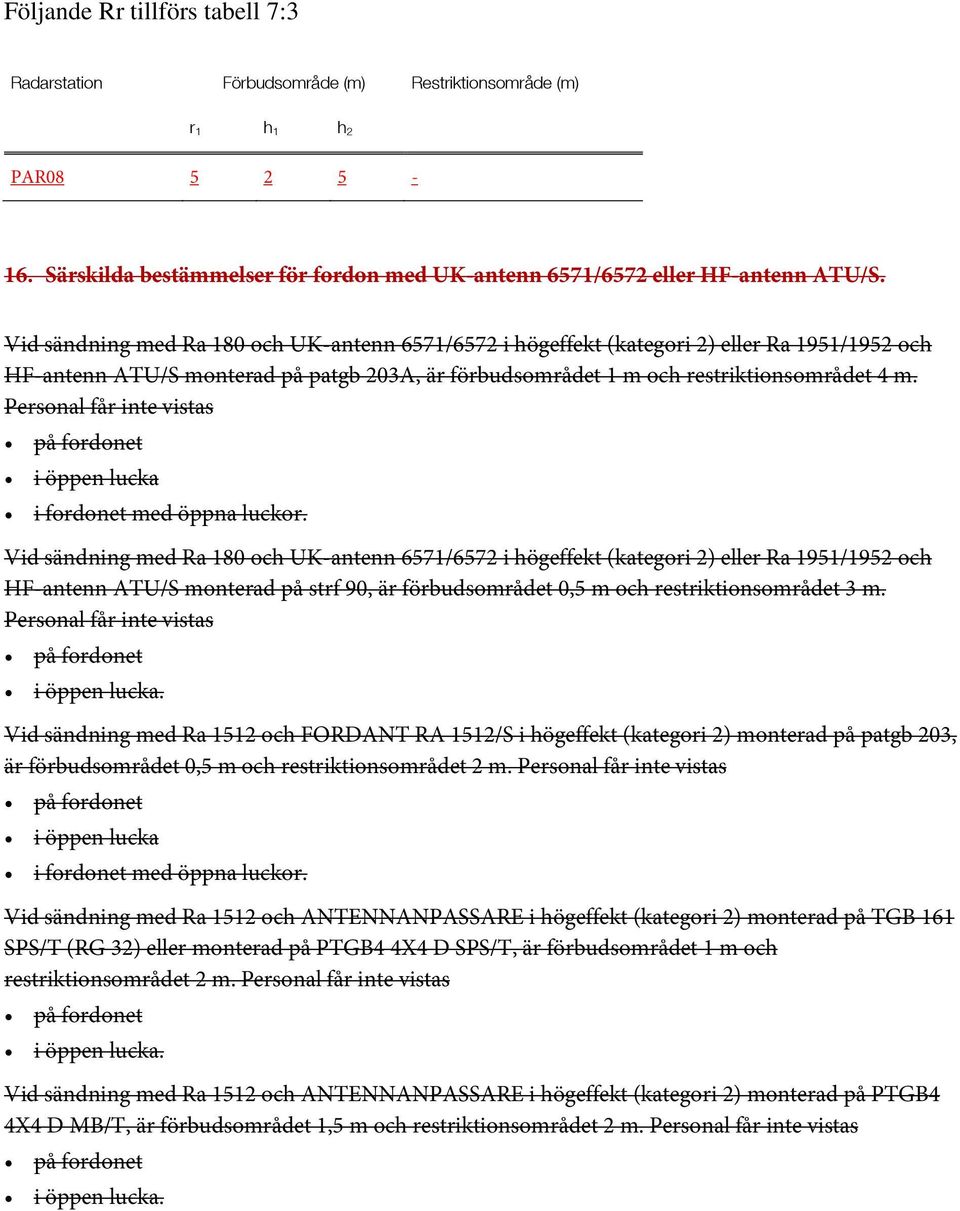

10 Följande Rr tillförs tabell 7:3 Radarstation Förbudsområde (m) Restriktionsområde (m) r 1 h 1 h 2 PAR Särskilda bestämmelser för fordon med UK-antenn 6571/6572 eller HF-antenn ATU/S. Vid sändning med Ra 180 och UK-antenn 6571/6572 i högeffekt (kategori 2) eller Ra 1951/1952 och HF-antenn ATU/S monterad på patgb 203A, är förbudsområdet 1 m och restriktionsområdet 4 m. Personal får inte vistas på fordonet i öppen lucka i fordonet med öppna luckor. Vid sändning med Ra 180 och UK-antenn 6571/6572 i högeffekt (kategori 2) eller Ra 1951/1952 och HF-antenn ATU/S monterad på strf 90, är förbudsområdet 0,5 m och restriktionsområdet 3 m. Personal får inte vistas på fordonet i öppen lucka. Vid sändning med Ra 1512 och FORDANT RA 1512/S i högeffekt (kategori 2) monterad på patgb 203, är förbudsområdet 0,5 m och restriktionsområdet 2 m. Personal får inte vistas på fordonet i öppen lucka i fordonet med öppna luckor. Vid sändning med Ra 1512 och ANTENNANPASSARE i högeffekt (kategori 2) monterad på TGB 161 SPS/T (RG 32) eller monterad på PTGB4 4X4 D SPS/T, är förbudsområdet 1 m och restriktionsområdet 2 m. Personal får inte vistas på fordonet i öppen lucka. Vid sändning med Ra 1512 och ANTENNANPASSARE i högeffekt (kategori 2) monterad på PTGB4 4X4 D MB/T, är förbudsområdet 1,5 m och restriktionsområdet 2 m. Personal får inte vistas på fordonet i öppen lucka.

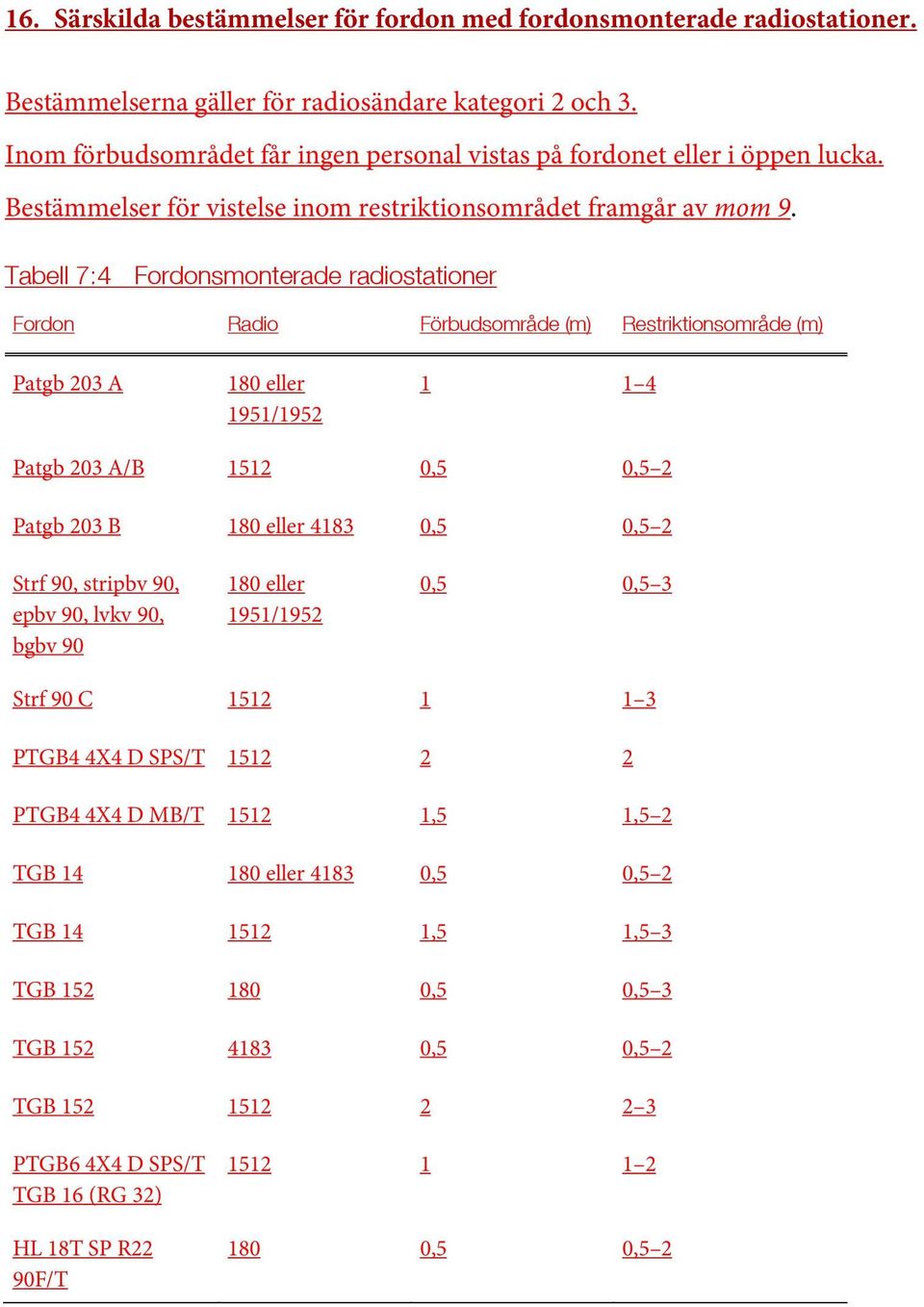

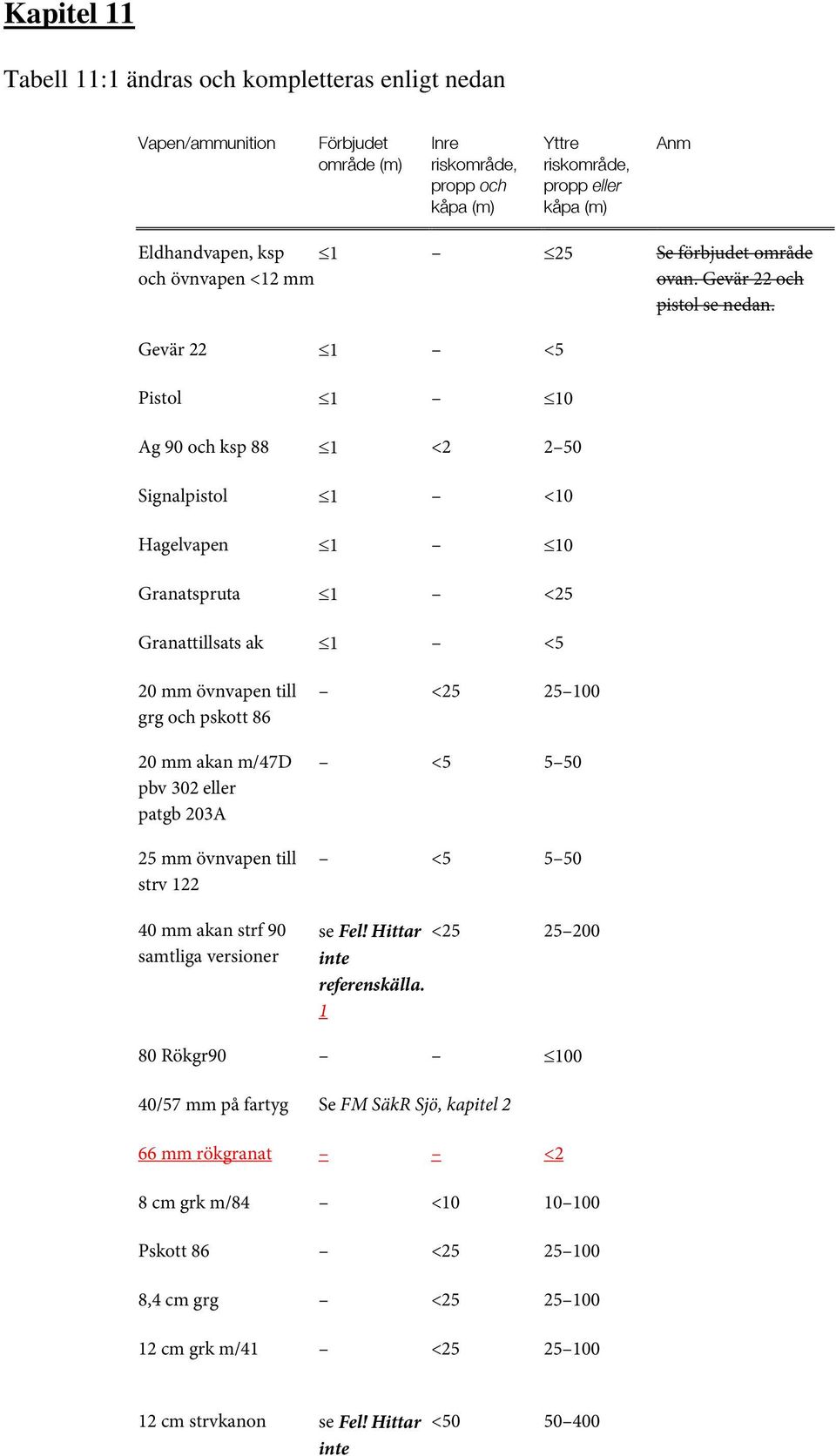

11 16. Särskilda bestämmelser för fordon med fordonsmonterade radiostationer. Bestämmelserna gäller för radiosändare kategori 2 och 3. Inom förbudsområdet får ingen personal vistas på fordonet eller i öppen lucka. Bestämmelser för vistelse inom restriktionsområdet framgår av mom 9. Tabell 7:4 Fordonsmonterade radiostationer Fordon Radio Förbudsområde (m) Restriktionsområde (m) Patgb 203 A 180 eller 1951/ Patgb 203 A/B ,5 0,5 2 Patgb 203 B 180 eller ,5 0,5 2 Strf 90, stripbv 90, epbv 90, lvkv 90, bgbv eller 1951/1952 0,5 0,5 3 Strf 90 C PTGB4 4X4 D SPS/T PTGB4 4X4 D MB/T ,5 1,5 2 TGB eller ,5 0,5 2 TGB ,5 1,5 3 TGB ,5 0,5 3 TGB ,5 0,5 2 TGB PTGB6 4X4 D SPS/T TGB 16 (RG 32) HL 18T SP R22 90F/T ,5 0,5 2

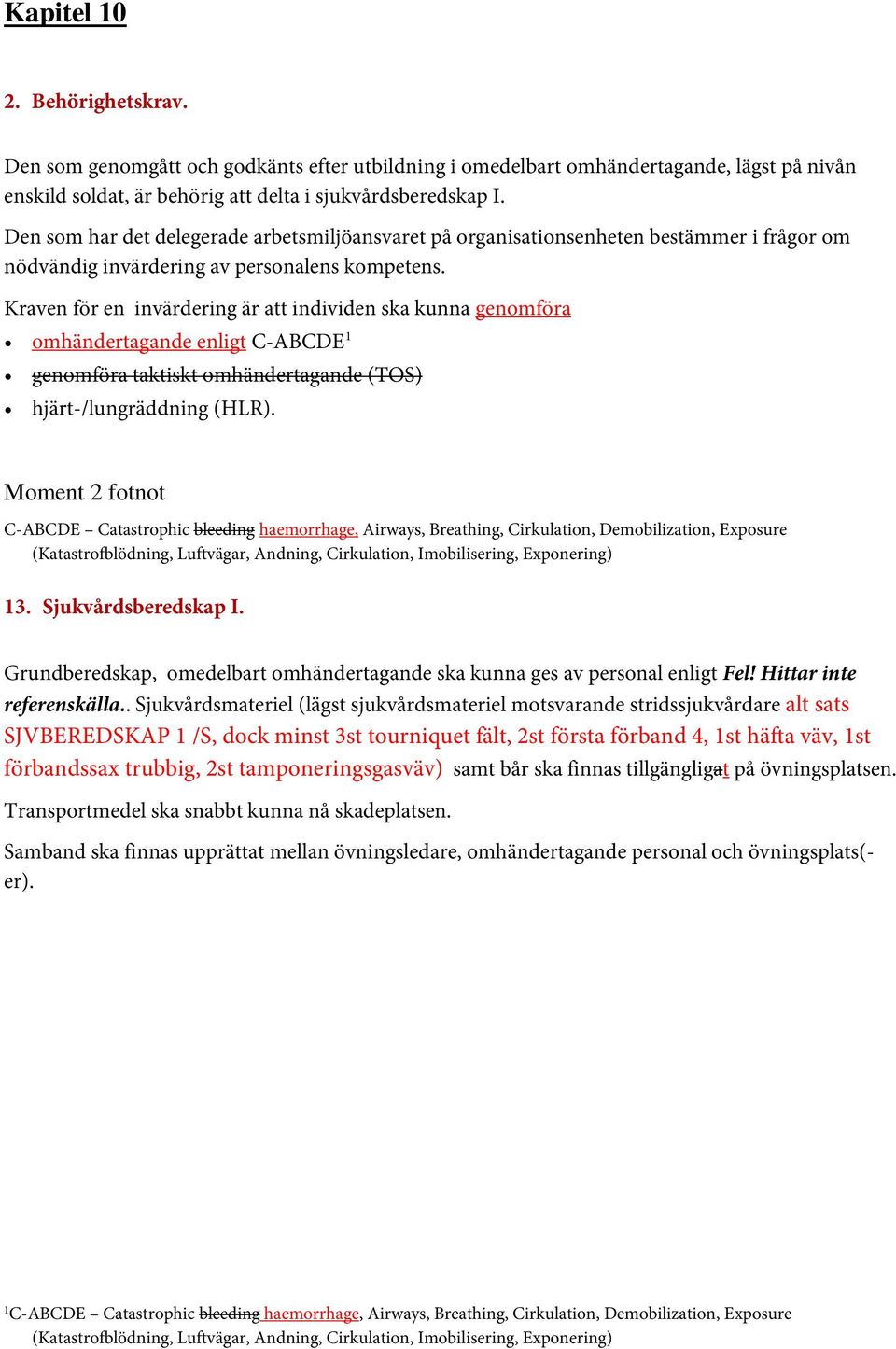

12 Kapitel Behörighetskrav. Den som genomgått och godkänts efter utbildning i omedelbart omhändertagande, lägst på nivån enskild soldat, är behörig att delta i sjukvårdsberedskap I. Den som har det delegerade arbetsmiljöansvaret på organisationsenheten bestämmer i frågor om nödvändig invärdering av personalens kompetens. Kraven för en invärdering är att individen ska kunna genomföra omhändertagande enligt C-ABCDE 1 genomföra taktiskt omhändertagande (TOS) hjärt-/lungräddning (HLR). Moment 2 fotnot C-ABCDE Catastrophic bleeding haemorrhage, Airways, Breathing, Cirkulation, Demobilization, Exposure (Katastrofblödning, Luftvägar, Andning, Cirkulation, Imobilisering, Exponering) 13. Sjukvårdsberedskap I. Grundberedskap, omedelbart omhändertagande ska kunna ges av personal enligt Fel! Hittar inte referenskälla.. Sjukvårdsmateriel (lägst sjukvårdsmateriel motsvarande stridssjukvårdare alt sats SJVBEREDSKAP 1 /S, dock minst 3st tourniquet fält, 2st första förband 4, 1st häfta väv, 1st förbandssax trubbig, 2st tamponeringsgasväv) samt bår ska finnas tillgängligat på övningsplatsen. Transportmedel ska snabbt kunna nå skadeplatsen. Samband ska finnas upprättat mellan övningsledare, omhändertagande personal och övningsplats(- er). 1 C-ABCDE Catastrophic bleeding haemorrhage, Airways, Breathing, Cirkulation, Demobilization, Exposure (Katastrofblödning, Luftvägar, Andning, Cirkulation, Imobilisering, Exponering)

13 Kapitel 11 Tabell 11:1 ändras och kompletteras enligt nedan Vapen/ammunition Förbjudet område (m) Inre riskområde, propp och kåpa (m) Yttre riskområde, propp eller kåpa (m) Anm Eldhandvapen, ksp 1 25 Se förbjudet område och övnvapen <12 mm ovan. Gevär 22 och pistol se nedan. Gevär 22 1 <5 Pistol 1 10 Ag 90 och ksp 88 1 < Signalpistol 1 <10 Hagelvapen 1 10 Granatspruta 1 <25 Granattillsats ak 1 <5 20 mm övnvapen till grg och pskott mm akan m/47d pbv 302 eller patgb 203A 25 mm övnvapen till strv mm akan strf 90 samtliga versioner < < < se Fel! Hittar < inte referenskälla Rökgr /57 mm på fartyg Se FM SäkR Sjö, kapitel 2 66 mm rökgranat <2 8 cm grk m/84 < Pskott 86 < ,4 cm grg < cm grk m/41 < cm strvkanon se Fel! Hittar inte <

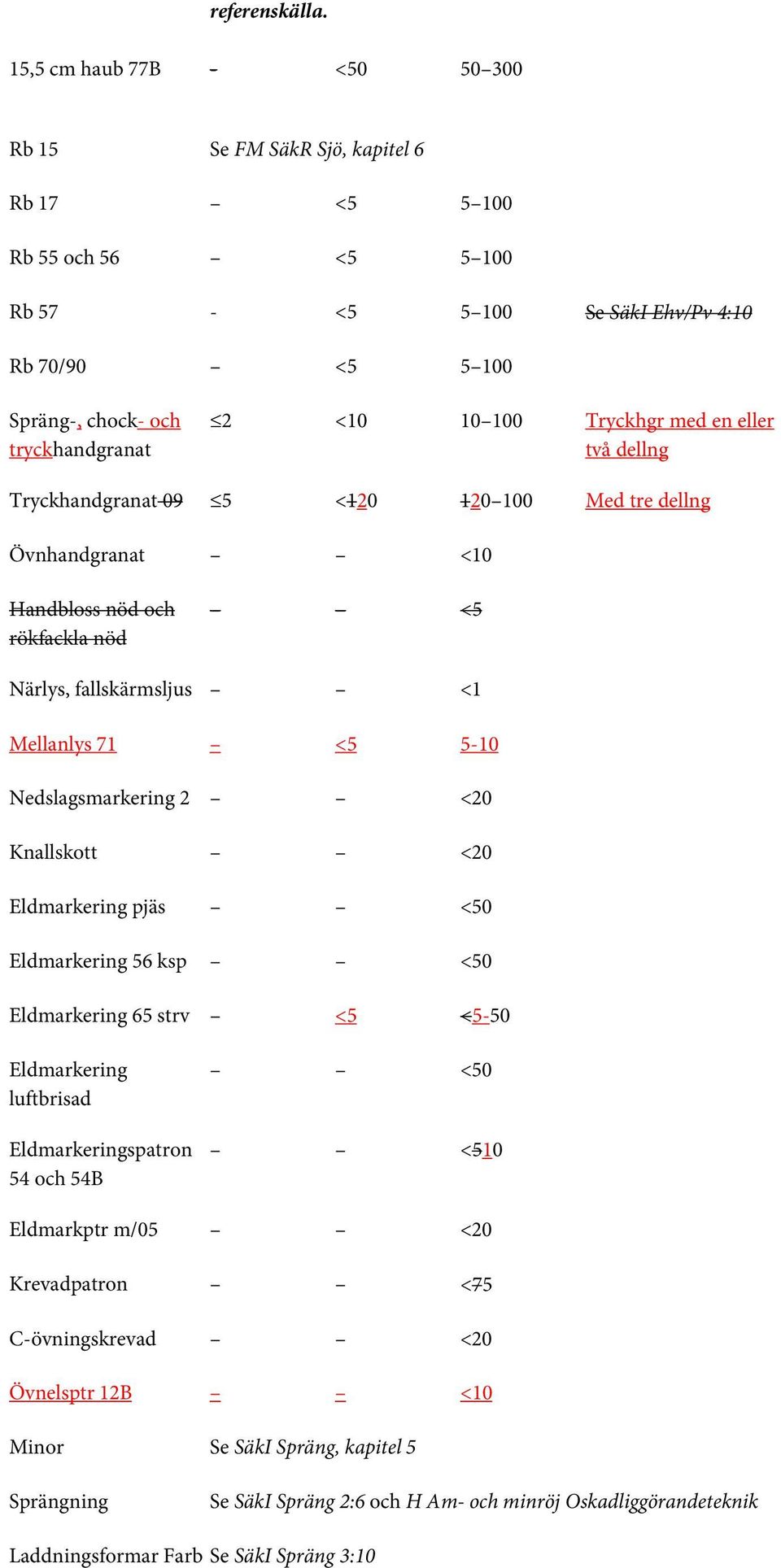

14 referenskälla. 15,5 cm haub 77B - < Rb 15 Se FM SäkR Sjö, kapitel 6 Rb 17 < Rb 55 och 56 < Rb 57 - < Se SäkI Ehv/Pv 4:10 Rb 70/90 < Spräng-, chock- och tryckhandgranat 2 < Tryckhgr med en eller två dellng Tryckhandgranat 09 5 < Med tre dellng Övnhandgranat <10 Handbloss nöd och rökfackla nöd <5 Närlys, fallskärmsljus <1 Mellanlys 71 < Nedslagsmarkering 2 <20 Knallskott <20 Eldmarkering pjäs <50 Eldmarkering 56 ksp <50 Eldmarkering 65 strv <5 <5-50 Eldmarkering luftbrisad Eldmarkeringspatron 54 och 54B <50 <510 Eldmarkptr m/05 <20 Krevadpatron <75 C-övningskrevad <20 Övnelsptr 12B <10 Minor Se SäkI Spräng, kapitel 5 Sprängning Se SäkI Spräng 2:6 och H Am- och minröj Oskadliggörandeteknik Laddningsformar Farb Se SäkI Spräng 3:10

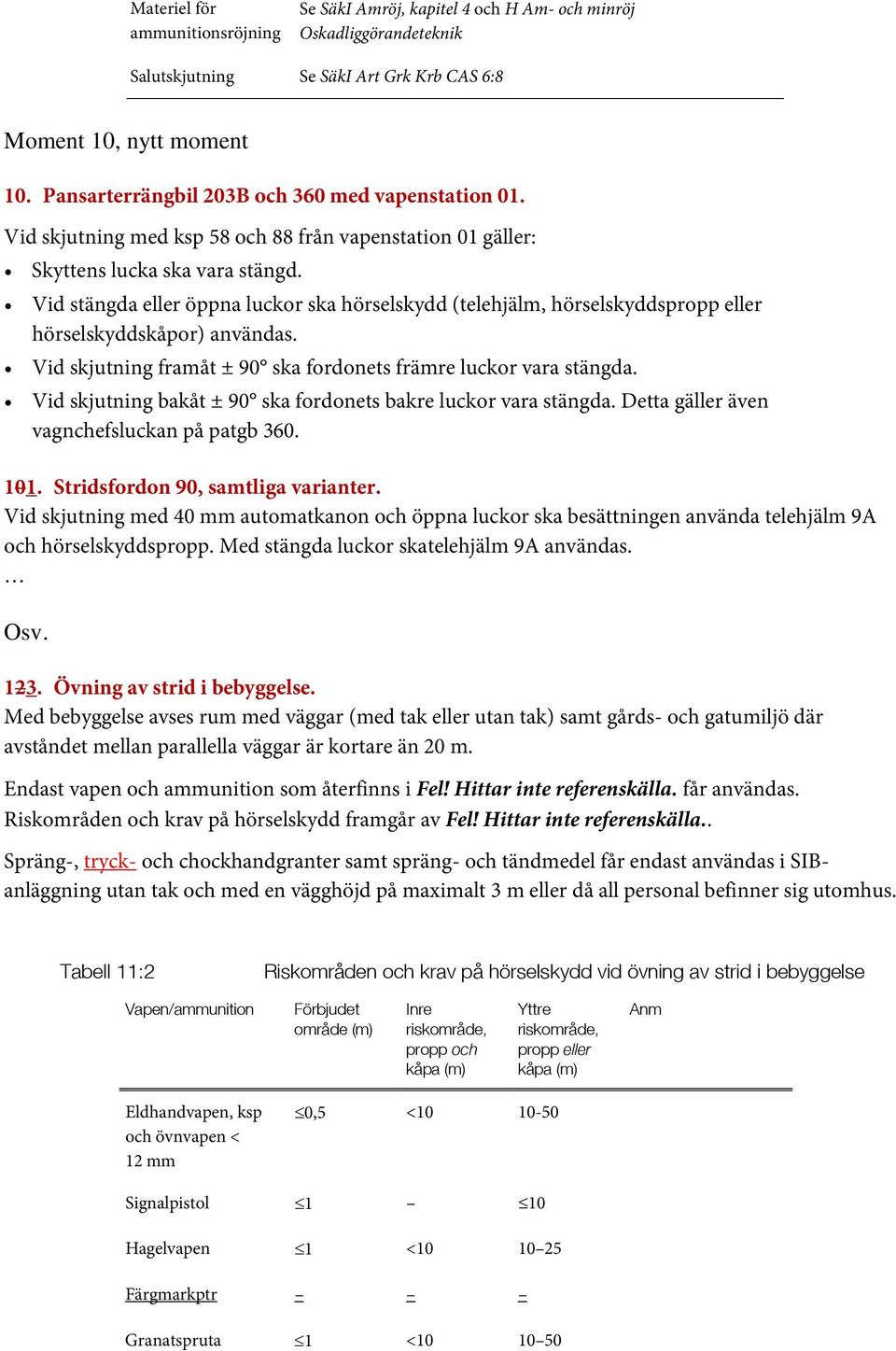

15 Materiel för ammunitionsröjning Se SäkI Amröj, kapitel 4 och H Am- och minröj Oskadliggörandeteknik Salutskjutning Se SäkI Art Grk Krb CAS 6:8 Moment 10, nytt moment 10. Pansarterrängbil 203B och 360 med vapenstation 01. Vid skjutning med ksp 58 och 88 från vapenstation 01 gäller: Skyttens lucka ska vara stängd. Vid stängda eller öppna luckor ska hörselskydd (telehjälm, hörselskyddspropp eller hörselskyddskåpor) användas. Vid skjutning framåt ± 90 ska fordonets främre luckor vara stängda. Vid skjutning bakåt ± 90 ska fordonets bakre luckor vara stängda. Detta gäller även vagnchefsluckan på patgb Stridsfordon 90, samtliga varianter. Vid skjutning med 40 mm automatkanon och öppna luckor ska besättningen använda telehjälm 9A och hörselskyddspropp. Med stängda luckor skatelehjälm 9A användas. Osv Övning av strid i bebyggelse. Med bebyggelse avses rum med väggar (med tak eller utan tak) samt gårds- och gatumiljö där avståndet mellan parallella väggar är kortare än 20 m. Endast vapen och ammunition som återfinns i Fel! Hittar inte referenskälla. får användas. Riskområden och krav på hörselskydd framgår av Fel! Hittar inte referenskälla.. Spräng-, tryck- och chockhandgranter samt spräng- och tändmedel får endast användas i SIBanläggning utan tak och med en vägghöjd på maximalt 3 m eller då all personal befinner sig utomhus. Tabell 11:2 Riskområden och krav på hörselskydd vid övning av strid i bebyggelse Vapen/ammunition Förbjudet område (m) Inre riskområde, propp och kåpa (m) Yttre riskområde, propp eller kåpa (m) Anm Eldhandvapen, ksp och övnvapen < 12 mm 0,5 < Signalpistol 1 10 Hagelvapen 1 < Färgmarkptr Granatspruta 1 <

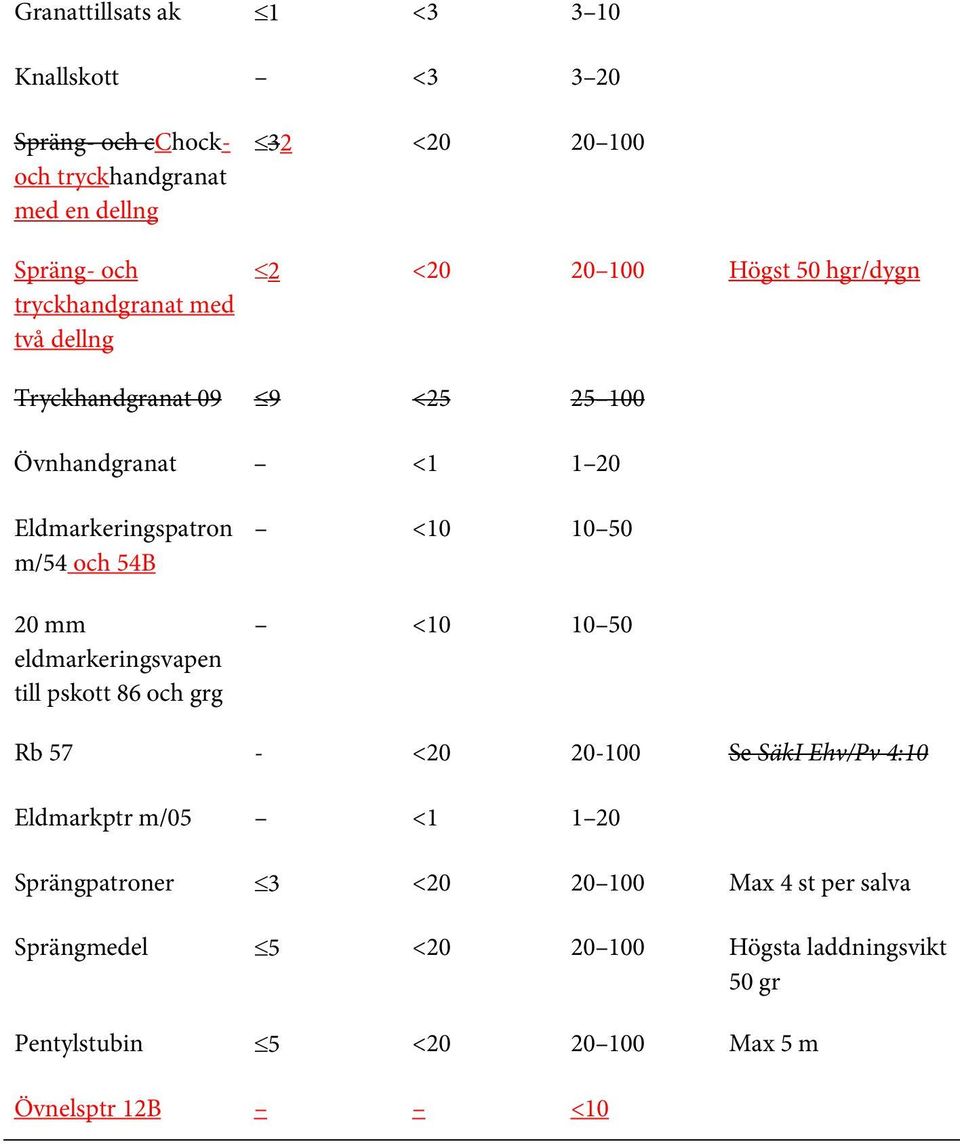

16 Granattillsats ak 1 < Knallskott < Spräng- och cchockoch tryckhandgranat med en dellng Spräng- och tryckhandgranat med två dellng 32 < < Högst 50 hgr/dygn Tryckhandgranat 09 9 < Övnhandgranat < Eldmarkeringspatron m/54 och 54B 20 mm eldmarkeringsvapen till pskott 86 och grg < < Rb 57 - < Se SäkI Ehv/Pv 4:10 Eldmarkptr m/05 < Sprängpatroner 3 < Max 4 st per salva Sprängmedel 5 < Högsta laddningsvikt 50 gr Pentylstubin 5 < Max 5 m Övnelsptr 12B <10

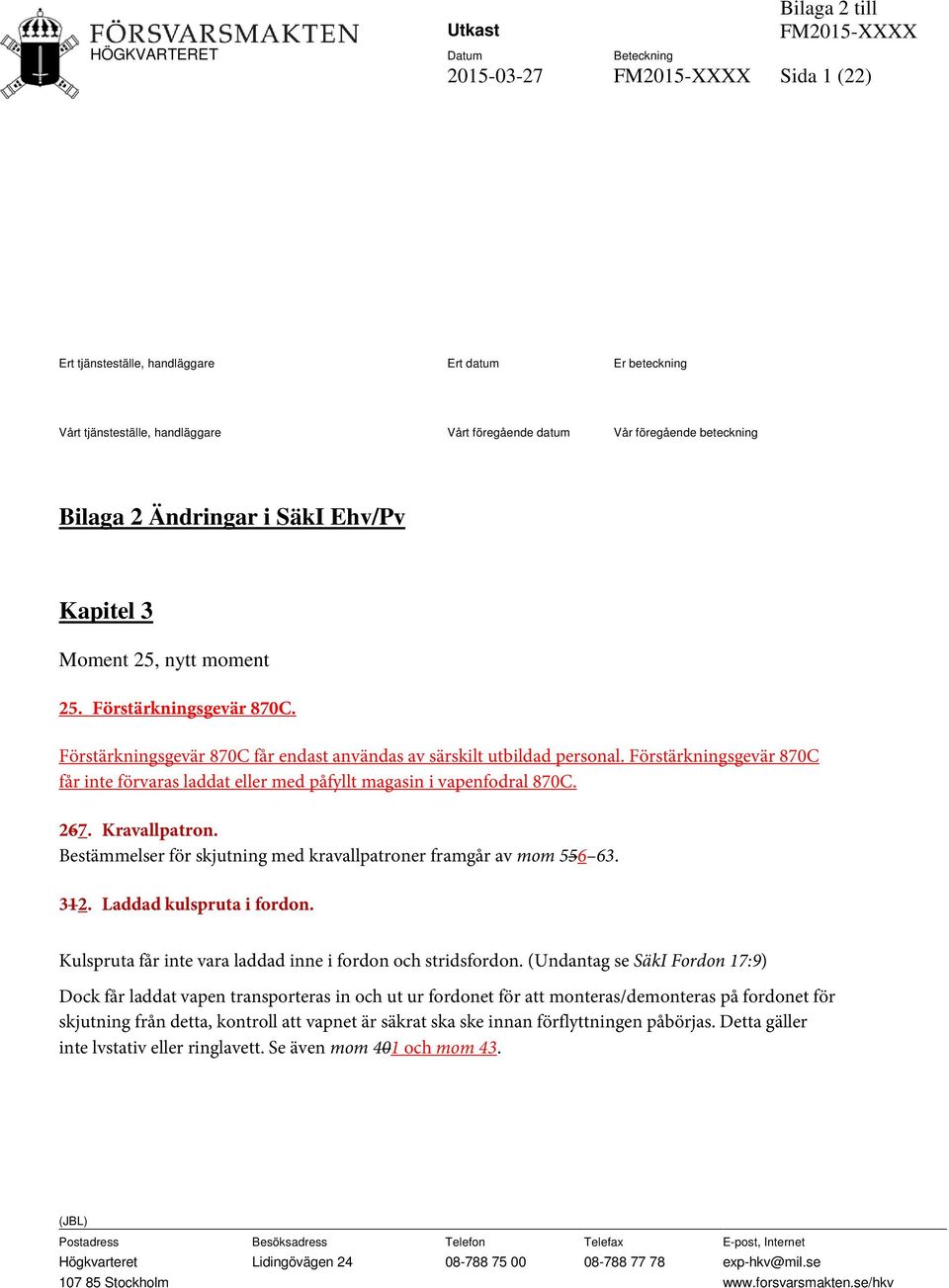

17 Utkast Bilaga 2 till FM2015-XXXX HÖGKVARTERET Datum Beteckning FM2015-XXXX Sida 1 (22) Ert tjänsteställe, handläggare Ert datum Er beteckning Vårt tjänsteställe, handläggare Vårt föregående datum Vår föregående beteckning Bilaga 2 Ändringar i SäkI Ehv/Pv Kapitel 3 Moment 25, nytt moment 25. Förstärkningsgevär 870C. Förstärkningsgevär 870C får endast användas av särskilt utbildad personal. Förstärkningsgevär 870C får inte förvaras laddat eller med påfyllt magasin i vapenfodral 870C Kravallpatron. Bestämmelser för skjutning med kravallpatroner framgår av mom Laddad kulspruta i fordon. Kulspruta får inte vara laddad inne i fordon och stridsfordon. (Undantag se SäkI Fordon 17:9) Dock får laddat vapen transporteras in och ut ur fordonet för att monteras/demonteras på fordonet för skjutning från detta, kontroll att vapnet är säkrat ska ske innan förflyttningen påbörjas. Detta gäller inte lvstativ eller ringlavett. Se även mom 401 och mom 43. (JBL) Postadress Besöksadress Telefon Telefax E-post, Internet Högkvarteret Stockholm Lidingövägen exp-hkv@mil.se

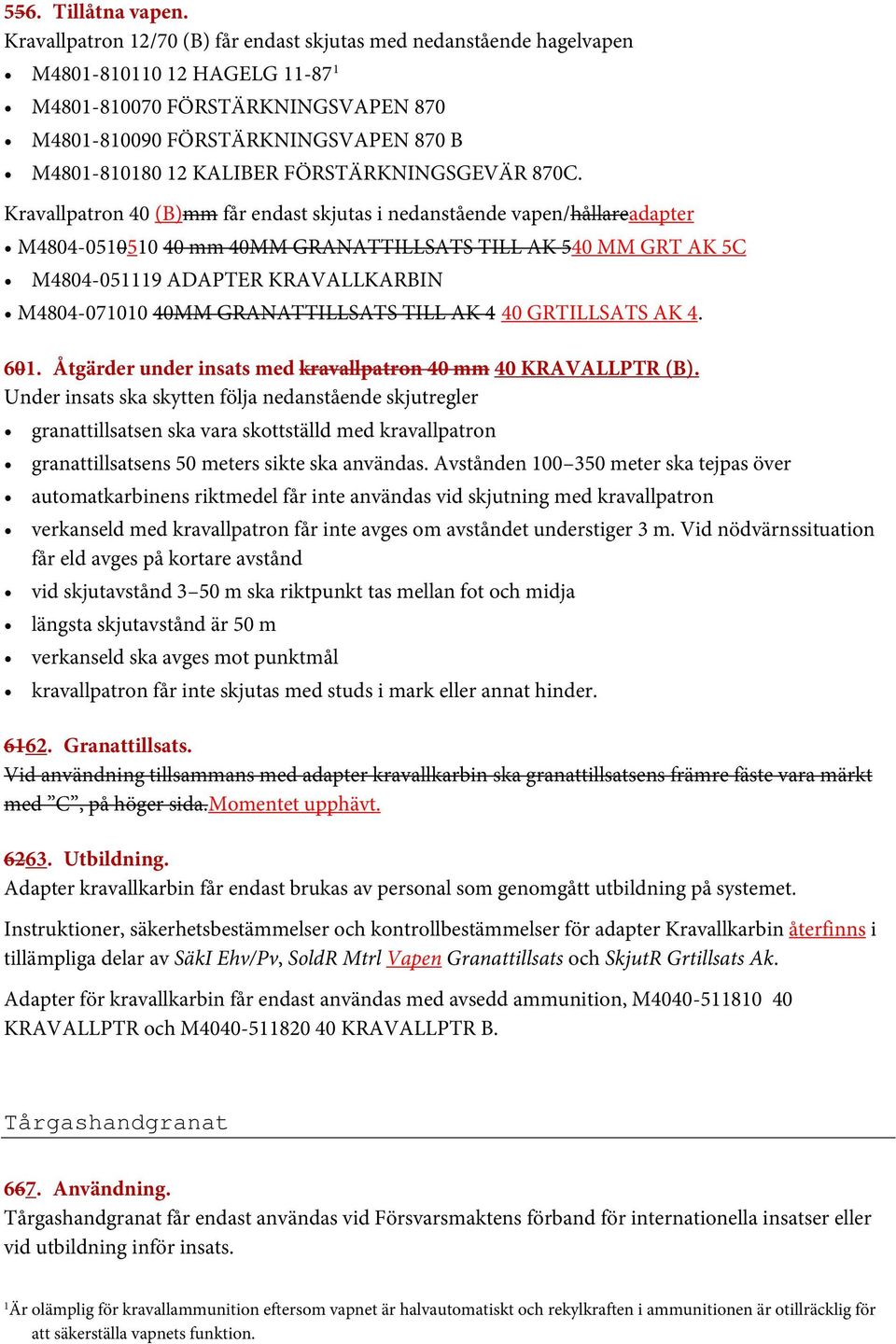

18 556. Tillåtna vapen. Kravallpatron 12/70 (B) får endast skjutas med nedanstående hagelvapen M HAGELG M FÖRSTÄRKNINGSVAPEN 870 M FÖRSTÄRKNINGSVAPEN 870 B M KALIBER FÖRSTÄRKNINGSGEVÄR 870C. Kravallpatron 40 (B)mm får endast skjutas i nedanstående vapen/hållareadapter M mm 40MM GRANATTILLSATS TILL AK 540 MM GRT AK 5C M ADAPTER KRAVALLKARBIN M MM GRANATTILLSATS TILL AK 4 40 GRTILLSATS AK Åtgärder under insats med kravallpatron 40 mm 40 KRAVALLPTR (B). Under insats ska skytten följa nedanstående skjutregler granattillsatsen ska vara skottställd med kravallpatron granattillsatsens 50 meters sikte ska användas. Avstånden meter ska tejpas över automatkarbinens riktmedel får inte användas vid skjutning med kravallpatron verkanseld med kravallpatron får inte avges om avståndet understiger 3 m. Vid nödvärnssituation får eld avges på kortare avstånd vid skjutavstånd 3 50 m ska riktpunkt tas mellan fot och midja längsta skjutavstånd är 50 m verkanseld ska avges mot punktmål kravallpatron får inte skjutas med studs i mark eller annat hinder Granattillsats. Vid användning tillsammans med adapter kravallkarbin ska granattillsatsens främre fäste vara märkt med C, på höger sida.momentet upphävt Utbildning. Adapter kravallkarbin får endast brukas av personal som genomgått utbildning på systemet. Instruktioner, säkerhetsbestämmelser och kontrollbestämmelser för adapter Kravallkarbin återfinns i tillämpliga delar av SäkI Ehv/Pv, SoldR Mtrl Vapen Granattillsats och SkjutR Grtillsats Ak. Adapter för kravallkarbin får endast användas med avsedd ammunition, M KRAVALLPTR och M KRAVALLPTR B. Tårgashandgranat 667. Användning. Tårgashandgranat får endast användas vid Försvarsmaktens förband för internationella insatser eller vid utbildning inför insats. 1 Är olämplig för kravallammunition eftersom vapnet är halvautomatiskt och rekylkraften i ammunitionen är otillräcklig för att säkerställa vapnets funktion.

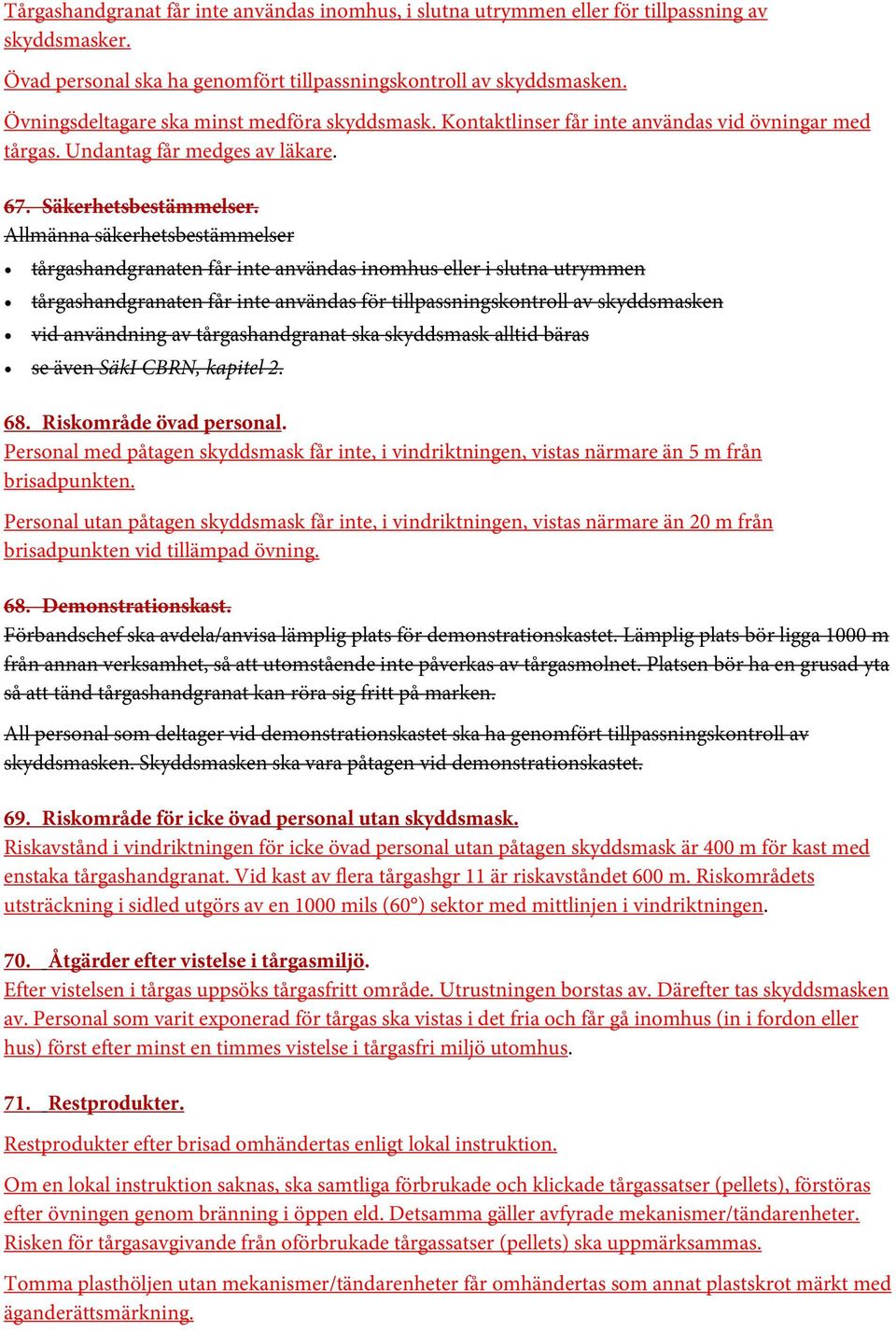

19 Tårgashandgranat får inte användas inomhus, i slutna utrymmen eller för tillpassning av skyddsmasker. Övad personal ska ha genomfört tillpassningskontroll av skyddsmasken. Övningsdeltagare ska minst medföra skyddsmask. Kontaktlinser får inte användas vid övningar med tårgas. Undantag får medges av läkare. 67. Säkerhetsbestämmelser. Allmänna säkerhetsbestämmelser tårgashandgranaten får inte användas inomhus eller i slutna utrymmen tårgashandgranaten får inte användas för tillpassningskontroll av skyddsmasken vid användning av tårgashandgranat ska skyddsmask alltid bäras se även SäkI CBRN, kapitel Riskområde övad personal. Personal med påtagen skyddsmask får inte, i vindriktningen, vistas närmare än 5 m från brisadpunkten. Personal utan påtagen skyddsmask får inte, i vindriktningen, vistas närmare än 20 m från brisadpunkten vid tillämpad övning. 68. Demonstrationskast. Förbandschef ska avdela/anvisa lämplig plats för demonstrationskastet. Lämplig plats bör ligga 1000 m från annan verksamhet, så att utomstående inte påverkas av tårgasmolnet. Platsen bör ha en grusad yta så att tänd tårgashandgranat kan röra sig fritt på marken. All personal som deltager vid demonstrationskastet ska ha genomfört tillpassningskontroll av skyddsmasken. Skyddsmasken ska vara påtagen vid demonstrationskastet. 69. Riskområde för icke övad personal utan skyddsmask. Riskavstånd i vindriktningen för icke övad personal utan påtagen skyddsmask är 400 m för kast med enstaka tårgashandgranat. Vid kast av flera tårgashgr 11 är riskavståndet 600 m. Riskområdets utsträckning i sidled utgörs av en 1000 mils (60 ) sektor med mittlinjen i vindriktningen. 70. Åtgärder efter vistelse i tårgasmiljö. Efter vistelsen i tårgas uppsöks tårgasfritt område. Utrustningen borstas av. Därefter tas skyddsmasken av. Personal som varit exponerad för tårgas ska vistas i det fria och får gå inomhus (in i fordon eller hus) först efter minst en timmes vistelse i tårgasfri miljö utomhus. 71. Restprodukter. Restprodukter efter brisad omhändertas enligt lokal instruktion. Om en lokal instruktion saknas, ska samtliga förbrukade och klickade tårgassatser (pellets), förstöras efter övningen genom bränning i öppen eld. Detsamma gäller avfyrade mekanismer/tändarenheter. Risken för tårgasavgivande från oförbrukade tårgassatser (pellets) ska uppmärksammas. Tomma plasthöljen utan mekanismer/tändarenheter får omhändertas som annat plastskrot märkt med äganderättsmärkning.

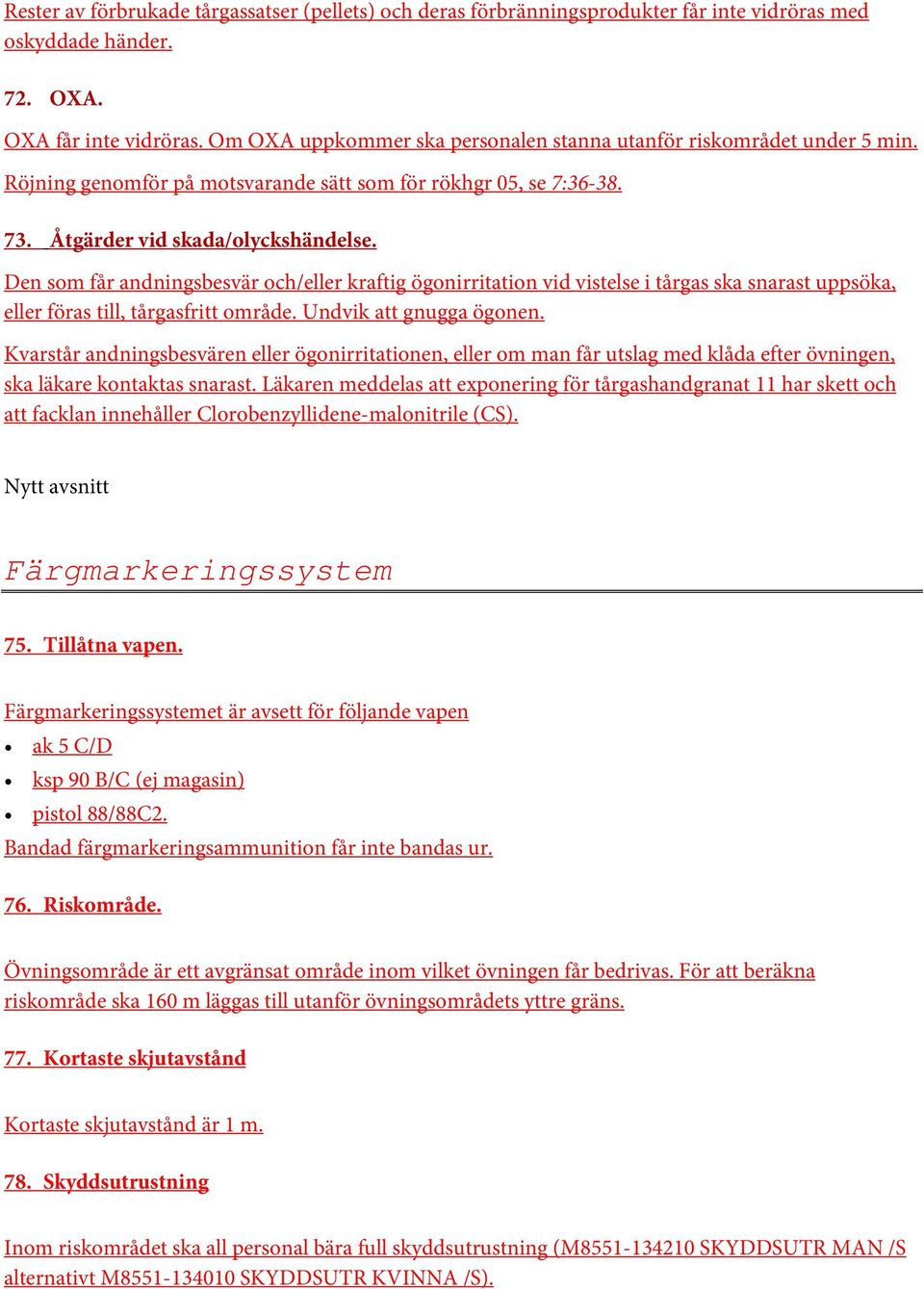

20 Rester av förbrukade tårgassatser (pellets) och deras förbränningsprodukter får inte vidröras med oskyddade händer. 72. OXA. OXA får inte vidröras. Om OXA uppkommer ska personalen stanna utanför riskområdet under 5 min. Röjning genomför på motsvarande sätt som för rökhgr 05, se 7: Åtgärder vid skada/olyckshändelse. Den som får andningsbesvär och/eller kraftig ögonirritation vid vistelse i tårgas ska snarast uppsöka, eller föras till, tårgasfritt område. Undvik att gnugga ögonen. Kvarstår andningsbesvären eller ögonirritationen, eller om man får utslag med klåda efter övningen, ska läkare kontaktas snarast. Läkaren meddelas att exponering för tårgashandgranat 11 har skett och att facklan innehåller Clorobenzyllidene-malonitrile (CS). Nytt avsnitt Färgmarkeringssystem 75. Tillåtna vapen. Färgmarkeringssystemet är avsett för följande vapen ak 5 C/D ksp 90 B/C (ej magasin) pistol 88/88C2. Bandad färgmarkeringsammunition får inte bandas ur. 76. Riskområde. Övningsområde är ett avgränsat område inom vilket övningen får bedrivas. För att beräkna riskområde ska 160 m läggas till utanför övningsområdets yttre gräns. 77. Kortaste skjutavstånd Kortaste skjutavstånd är 1 m. 78. Skyddsutrustning Inom riskområdet ska all personal bära full skyddsutrustning (M SKYDDSUTR MAN /S alternativt M SKYDDSUTR KVINNA /S).

21 79. Förvaring av ammunition. Färgmarkeringsammunitionen ska förvaras i oöppnat, förseglat emballage på en sval och torr plats (ca +21 C). Ammunitionen har en hållbarhetstid på 36 månader från tillverkningsdatumet. Efter denna tid ska ammunitionen destrueras. 80. Användningstemperatur. Färgmarkeringssystemet får endast användas inom temperaturintervall -5 C till +40 C.

22 Kapitel 4 9. Begränsningsområde. Ett område med begränsning av antalet exponeringar för höga ljudtryck uppstår vid skjutning med granatgevär och 8,4 cm ammunition. Endast skytt, laddare och instruktör (motsvarande) får vistas inom begränsningsområdet. skarpt pansarskott 86 spårljuspansarspränggranat 86 eller 20 mm spårljusövningsprojektil 86 med signaturladdning. robot 57. Endast skytt, laddare och instruktör (motsvarande) får vistas inom begränsningsområdet. Området utgörs av en cirkel med mittpunkten i vapnets bakre del och en radie av 3 m. Vid skott med robot 57 inne ifrån begränsat utrymme med eller utan tak, gäller hela det begränsade utrymmet (rummet) som begränsningsområde. Skott utomhus med robot 57 har inget begränsningsområde. 10. Begränsning av antalet skott. Följande restriktioner gäller för personal som vid skjutning uppehåller sig inom begränsningsområdet, se mom 9. Maximalt antal skott per dygn för granatgevär med 8,4 cm ammunition är 20 stycken. Maximalt antal skott per dygn för granatgevär med 8,4 cm ammunition är 20 stycken. Maximalt antal skott per dygn för robot 57 inne från ett begränsat utrymme i en SIB-anläggning är 6 stycken. 12. Skytts åtgärder före eldgivning. Vid skjutning med pansarskott ska skytten omedelbart före eldöppnandet anmäla Skott kommer!. Eld får avges då skytten kontrollerat att ingen oskyddad personal finns i den del av riskområdet bakom vapnet som han kan överblicka. Momentet upphävt, texten återfinns senare. 38. Överlämning av laddat vapen. Laddat granatgevär föår inte överlämnas till annan person. 43. Överlämning av laddat vapen. Det är förbjudet att överlämna ett laddat granatgevär till någon annan. Momentet upphävt, texten återfinns senare.

23 49. Genomförande. Spårljuspansarspränggranat 75 modifierad får skjutas från axeln. Skjutning får genomföras med 8,4 cm granatgevär m/48c, m/86, m/86b och m/86c. Skjutningen får genomföras under följande förutsättningar övningsledaren/skjutledaren för aktuellt moment har erforderlig kompetens och har blivit beordrad av förbandschef. Övningsledare ska vara godkänd av MSS. Skjutledare utbildas av behörig övningsledare enligt MSS utbildningsplan. övningen genomförs som enskild stridsövning där eldställningar, avstånd och mål är kända av all deltagande personal skjutning sker i knästående ställning med gott stöd för vänster armbåge 69. Eldställning. Eldställning får inte väljas så att större vertikala föremål (husväggar, jordvallar, stenblock och dylikt) finns inom en sfärisk sektor med vinkeln N u=800 mils (45 ) för robot 55, och 500 mils (30 ) för robot 56 och 500 mils för robot 57, räknat bakåt från robotrörets bakkant. Sektorns radie ska vara minst 15 m för robot 55 och 56 samt robot 57 1 m. Robot 57 införs i bild 4: Skjutning från begränsat utrymme. Skjutning från begränsade utrymmen tillåts om utrymmet är certifierat. Vapnets mynning får inte dras in mer än 0,5 m in i utrymmet, mätt från byggnadens ytterväggmotsvarar minst den storlek (mått) på utrymme som beskrivs i skjutreglementet och ska vara godkänt av förbandschef eller motsvarande. För att avfyrad robot inte ska slå i ska vapnet i höjd och sida ha minst 0,1 m till kanterna på öppningen som det skjuts ut ur, mät från ytterkant på vapnets främre stötdämpare. Avståndet till öppningens kanter ska vara minst 0,1 m i såväl sida som höjd mätt från ytterkant på vapnets främre stötdämpare. Vid skjutning från begränsat utrymme får ingen befinna sig omedelbart utanför den bakre väggen vid skjutning bakom väggen bakom vapnet vid avfyrning Skjutning med spårljuspansar- och spränggranater. Skjutning med spårljuspansarspränggranater och spränggranater är tillåtet vid demonstrationsskjutning med vapnet i skottstol (F ) M SKOTTSTOL PV/S och efter tillstånd av förbandschef. Viss ammunition får skjutas från axeln se mom 20, 44 och Granatgevär och pansarskott 86. (Ej modifierad spårljuspansarspränggranat 75 eller inte icke modifierat pansarskott 86.) granatgevär och pansarskott 86 får endast avfyras från skottstol med lavett avfyring ska göras elektriskt (med dragmagnet)

24 lavetten grupperas med lägsta möjliga höjd angiven höjd enligt Ibok, då det annars kan finnas risk för att skottstolen välter vid eldgivningen endast ett vapen får vara monterat i skottstolen före laddning av granatgevär (montering av pansarskott) ska övningsledare förvissa sig om att förlängningskabelns batteriklämmor inte är kopplade till strömkällan och att tändningslåsets nyckel förvaras på ett betryggande sätt ,4 cm spårljuspansarspränggranat m/75 till granatgevär och skarpt pansarskott 86, spårljuspansarspränggranat 86. Vid skjutning med spårljuspansarspränggranat m/75 och skarpt pansarskott 86, spårljuspansarspränggranat 86 ska målytan bestå av minst 10 mm tjock metallplåt eller betong med en yta av minst 2 2 m ,4 cm spränggranat m/58 till granatgevär. Vid skjutning med 8,4 cm spränggranat m/58 med ögonblicksbrisad i målet ska målytan bestå av minst 5 mm järnplåt eller 25 mm trä med en yta av minst 2 2 m. Tändröret ska vara temperat för brisad m bortom målet.momentet upphävt enligt 14 FMV : Kortaste sskjutavstånd med skottstol. Tabell 4:5 Kortaste sskjutavstånd med skottstol Vapen Ammunition Kortaste skjutavstånd Längsta skjutavstånd Grg 84/48F Slpsgr 75 84/48B Sgr m 50 m 250 m Pskott 86 Sk pskott Slpsgr m 250 m

25 Kapitel 5 2. Skyddsutrustning. Vid skjutning ska skytten använda hjälm minst skyddsglasögon och hörselskydd. Riskavstånd för hörselskadligt buller framgår av SäkI G, kapitel 11. Vid avfyring ska skytten vända huvudet så att ansiktet skyddas av hjälmen. Nytt avsnitt Handlysskott IR 42. Åtgärder före skjutning. Före skjutning görs en visuell kontroll av raketerna. Skadade raketer får inte avfyras utan behandlas som OXA. 43. Skjutplats. Skjutplats ska vara fri från hinder. Personal vid skjutplatsen, förutom skytten, ska befinna sig i skydd. 44. Elevation. Minsta elevation är Riskområde. Riskområde för handlysskotten framgår av bild 5:4 5:5. Överskjutning är inte tillåtet. Bild 5:4 Riskområde för HANDLYSSKOTT IR 600M

26 Bild 5:5 Riskområde för HANDLYSSKOTT IR 1000M 46. Riskområde i höjd. Riskavstånd i höjd är 700 m för HANDLYSSKOTT IR 600M och 900 m för HANDLYSSKOTT 1000M. 47. Vindstyrka. Handlysskott får inte skjutas vid högre vindhastigheter än 8 m/s. 48. Åtgärder vid klick. Om klick inträffar kan slagstiftet ha slagit i tändaren utan att den har initierats. Slagstiftet vilar då på slagtändaren i ett odefinierat tillstånd. För att avlägsna slagstiftet från slagtändaren ska skytten vrida handtaget 90 grader motsols, det vill säga i samma riktning som vid avfyring. Vridningsriktningen indikeras av en vit pil. Vridningsrörelsen är fullbordad då ett klick hörs. Handtaget är nu låst i ett säkert läge och raketen behandlas som OXA.

27 Kapitel 6 Nytt moment 40. Rökstav 10. Rökstav 10 har en relativt låg toxitet, röken alstras under minst 150 sekunder. Rökstav 10 får användas inomhus t ex SIB-anläggning och utomhus. Rökämnet kan ha menliga effekter på flora och fauna i vattendrag. Rökstaven får inte kastas, utan ska placeras på obrännbart underlag. Irritation i ögon och andningsvägar uppstår normalt innan gränsvärdet för maximal mängd partiklar är uppnådd, detta kan fungera som en indikator för att andningsskydd behövs eller omgruppering ur röken. Vistelse i rök se kapitel 7.

28 Kapitel 7 1. Begrepp. Med handgranater avses i detta kapitel spränghandgranater, chockhandgranater, tryckhandgranater, rökhandgranater, signalrökhandgranater och övningshandgranater. Beskrivning och handhavande av handgranater framgår av SoldR Mtrl Vapen Handgranater. 2. Rökhandgranat 05 (05B) och signalrökhandgranat 10. Dessa levereras apterade och får inte tas isär. Nytt moment 3 3. Signalrökhandgranat. Samtliga färgversioner levereras apterade och får inte tas isär. Signalrökhandgranat ska greppas och kastas med grepen vänd in mot handflatan i kasthanden. 34. Felaktig/skadad ammunition. När följande, eller andra, fel upptäcks ska övningsledaren återlämna/redovisa handgranaten(-erna) till förråd med anmälan om felets art granathylsan är skadad granathylsans mekanismhål innehåller främmande föremål mekanismen är inte transportsäkrad (säkringssprinten är inte korrekt införd och dess ändar utböjda) säkringssprinten inte är införd från rätt håll är införd från höger (grepen vänd mot kastaren för SHGR 56B RÖKHR 05B, RÖKHGR 56B, TRYCKHGR 09 och SHGR 07, för övriga hgr och versioner gäller grepen vänd från kastaren). Det är förbjudet att ändra säkringssprintens placering. säkringsbygeln är inte nedförd och inte i ingrepp med mekanismens öron säkringsgrepens främre del ligger inte an mot mekanismen handgranattändarens sprängpatron inte är felfri (den kan vara böjd eller klämd). Utöver ovanstående gäller för signalrökhandgranat mekanismen är inte transportsäkrad (säkringssprinten inre raka del inte är genomförd i mekanismen på korrekt sätt) mekanismen är lös säkringssprinten är införd från höger (grepen vänd in mot kasthandens flata), det är förbjudet att ändra säkringssprintens placering.

29 45. Övningar före första kast. Före första kast med spränghandgranat, chockhandgranat, tryckhandgranat, rökhandgranat eller signalrökhandgranat ska övningsdeltagare ha erforderlig kunskap om handgranatens konstruktion och funktion, visitering och aptering, desaptering och kast. Övningsledare ska säkerställa att övningsdeltagare som ska kasta spränghandgranat, chockgranat, rökhandgranat eller signalrökhandgranat har förövat samtliga moment med övningshandgranat och har tillräcklig färdighet, innan kast med skarp handgranat sker. Förövning och kast med skarp handgranat ska ske under samma övningsdag. Övningshandgranaten (mekanismen och övningshandgranattändaren) ska vara av samma utförande som den skarpa handgranaten. Övningshandgranat 09 får, med 2 st ÖVNHGRHYLSA 09, användas som övningssystem för RÖKHGR 05B vilken har identisk mekanism och handgrepp. 56. Övningar med spräng-, tryck- och chockhandgranat. Under övningarna ska all personal inom riskområdet använda stridsuniform, hjälm, skyddsglasögon och hörselskydd enligt SäkI G, kapitel 11 all personal som uppehåller sig inom riskområdet, utom kastaren och övningsledaren, ha intagit skydd innan granaten kastas kortare kast än 2 m får inte genomföras vid kast med spräng-, tryck- eller chockhandgranat kastaren ta skydd omedelbart efter kast övningsledaren i kastögonblicket observera om grepen frigörs från handgranaten och därefter ta skydd all personal förbli i skydd till dess att detonation skett Personal får lämna skyddet först efter order av övningsledaren. 67. Övningar med rökhandgranat. Under övningarna ska all personal inom riskområdet använda stridsuniform, hjälm, och skyddsglasögon och hörselskydd enligt SäkI G, kapitel 11 all personal som uppehåller sig inom riskområdet ha uppfattat varningen från kastaren/övningsledaren om förestående kast innan granaten kastas all personal som uppehåller sig inom riskområdet gruppera sig så att krevaden kan observeraskastaren omedelbart efter kast gruppera sig så att krevaden kan observeras kastaren omedelbart efter kast gruppera sig så att krevaden kan observeras övningsledaren ska i kastögonblicket observera om grepen frigörs från handgranaten och därefter gruppera sig så att krevaden kan observeras kast med rökhandgranat inte får utföras i motvind korta kast får inte genomföras på grund av risken för fosforstänk.

30 Om personal upptäcker fosforbitar på väg mot sig ska förflyttning ske. rökhandgranater får inte kastas inomhus. Personal får lämna ställningen först efter order av övningsledaren. 89. Återsäkring av handgranater. Spräng-, chock-, tryck-, och rök och får inte återsäkras. Signalrökhandgranat får återsäkras Kompanichefs ansvar. Grundläggande kastövning med spränghandgranater, chockhandgranater, tryckhandgranater och rökhandgranater får beordras av lägst kompanichef (motsvarande). Övningsledare beordras av lägst kompanichef Bestämmelser för kast på handgranatsbana. I kastbåset får utöver övningsledaren endast en kastare uppehålla sig. Även om handgranatsbanan omfattar flera kastbås får endast ett kastbås användas i uppsamlingsskydd av normaltyp får högst 12 man befinna sig. Övrig personal ska uppehålla sig utanför riskområdet. Lokala bestämmelser ska utfärdas av förbandschef för uppsamlingsskydd av annan typ. Vid kast med rökhandgranat får endast befintliga uppsamlingsskydd med tak användas inom riskområdet granathylsa och mekanism bör visteras innan kastaren (kastarna) beordras till kastbåset och ska visiteras före aptering i kastbåset, gäller inte rökhandgranat 05 (05B) samt signalrökhandgranat 10 handgranattändarna ska förvaras av övningsledaren i avsedd förpackning, gäller inte rökhandgranat 05 (05B) samt signalrökhandgranat 10 övningsledaren ska ge handgranattändaren till kastaren först när denne befinner sig i kastbåset och ska kasta, gäller inte rökhandgranat 05 (05B) samt signalrökhandgranat 10. Övningsledaren ska kontrollera att visitationen utförts riktigt apterad handgranat får endast bäras i handen övningsledaren ska inta en sådan ställning att han kan se kastarens åtgärder så att han omedelbart kan ingripa vid felaktigt handhavande av handgranaten. Övningsledaren ska se till att fritt utrymme finns för kaströrelsen. Särskilt uppmärksammas att säkringsbygeln på handgranat m/56 blir helt uppförd innan kaströrelsen påbörjas, detta gäller inte m/56b som saknar bygeln omedelbart efter kastet ska kastaren inta skydd tätt intill kastbåsets främre vägg. Övningsledaren ska i kastögonblicket observera om grepen frigörs från handgranaten och ska därefter ta skydd på samma sätt som kastaren en ny handgranat får kastas tidigast efter det att den närmast föregående handgranaten har detonerat apterad och säkrad handgranat desapteras i kastbåset, gäller inte rökhandgranat 05 (05B) samt signalrökhandgranat 10 har grundläggande kastövningar utförts med spränghandgranat behöver sådana övningar inte utföras med motsvarande typer av rökhandgranater.

31 Åtgärder vid tappad granat ska förevisas för alla kastare samlat och vid behov förövas Krav på färdighet. Tillämpade kastövningar med spräng-, chock-, tryck- och rökhandgranater får ske först sedan de kastande genomfört grundläggande kastövningar med samma typ av handgranat. Detta gäller inte signalrökhandgranat. Har grundläggande kastövningar utförts med spränghandgranat m/56 och 56B får efter kompletterande utbildning i materielkunskap tillämpat kast ske med övriga handgranater Förbandschefs ansvar. Förbandschef beordrar övningsledare/kastledare (gäller inte vid kast med signalrökhandgranat). Övningsledaren/kastledaren utarbetar en plan för tillämpat kast. Planen ska bland annat innehålla uppgift om handgranattyp tid och plats för övningen deltagande förband sjukvårdsberedskap. Förbandschef, eller av denne i särskild ordning utsedd person, ska tillsammans med övningsledaren/kastledaren kontrollera övningsplatsen (-erna) enligt mom 167 innan tillstånd ges för tillämpade kast. Tvåsamhet ska råda. Den som genomför kontrollen ska därefter eventuellt beordra/utfärda kompletterande åtgärder/bestämmelser samt fastställa övningsplanen Planering. Marken i målterrängen ska vara fast. Högt gräs, ris, ljung, lös snö eller dylikt försvårar sökandet efter eventuell OXA och ska undvikas. Kast får inte äga rum i terräng där buskar, träd eller stenar kan föranleda återstuds. Kast får inte heller utföras i motlutande terräng, eftersom risken finns att handgranaten kan rulla tillbaka mot kastaren. Vid val av skyddsställningar för kastaren och den övriga personalen ska det beaktas att splittren kan ha mycket krökta banor. Med hänsyn till rikoschettrisken bör terräng med klippblock eller berg undvikas. Vid samtidiga kastövningar med flera övningsavdelningar ska minsta avstånd mellan kastplatserna vara 350 m för spränghandgranat m/56 och 56B 250 m för spränghandgranat m för spränghandgranat 90, chockhandgranat 96 och tryckhandgranat m för rökhandgranat m/56b samt rökhandgranat 05 (05B) och signalrökhandgranat.

32 178. Genomförande. Varje övningsmoment ska förövas med övningshandgranater, varvid även den icke kastande personalens agerande övas. Övningsledaren kontrollerar/låter kontrollera att aptering sker först inom det område där övningen genomförs. Övningsledaren lämnar kastaren en handgranattändare för varje handgranat som avses komma till användning under övningen, gäller inte rökhandgranat 05 (05B) och signalrökhandgranat 10. En (1) handgranat oavsett typ får förvaras i magasinsficka eller i handgranatficka. I ficka där handgranat bärs får inte någon annan ammunition/materiel förvaras. Övningsledaren låter kontrollera att apterade men inte kastade handgranater desapteras på övningsplatsen omedelbart efter övningens slut. Rökhandgranat 05 (05B) och signalrökhandgranat 10 får inte desapteras, se mom 2-3. Vid tillämpad kastövning med spränghandgranat i SIB-anläggningen eller motsvarande, ska personal inom riskområde för splitter, utöver utrustning enligt mom 56 bära kroppsskydd och skyddsglasögon. Detta erfordras ej för personal som befinner sig i splitterskyddat fordon med stängda luckor (motsvarande). Vid varje övningsavdelning får endast en handgranat i taget kastas. Ny handgranat får kastas först efter att tidigare kastad handgranat har detonerat Spräng-, tryck- och chockhandgranat. Riskområdet för oskyddad personal vid kast med spräng- och chockhandgranater begränsas av en cirkel med detonationspunkten som medelpunkt. Riskavstånd vid röjning av OXA se tabell 7: m radie för shgr m/56 och 56B 200 m radie för shgr 90, chockhgr 96 och tryckhandgranat m radie för chockhgr Rökhandgranat. Riskområdet för oskyddad personal vid kast med rökhandgranat begränsas av en cirkel med krevadpunkt som medelpunkt 60 m radie för rökhandgranat m/56b 50 m radie för rökhandgranat 05 (05B) och 05B 5 m radie för signalrökhandgranat 10. Kastövningar mot mark med lättantändlig undervegetation bör undvikas Övningshandgranat. Riskområdet för övningshandgranat 7, övningshandgranat 7B, övningshandgranat 90 och övningshandgranat 96 begränsas av en cirkel med krevadpunkten som medelpunkt och en radie av 3 m. För övntrhgr 09 gäller en radie om 1 m. Moment 22, nytt moment

33 Övrigt 22. Bärande av tryckhandgranat 09. Apterad tryckhandgranat 09 ska bäras i bärsystemets handgranatsficka. En eller flera TRYCKHGRTÄNDARE 09 med skyddshuven monterad kan medföras burna i ficka till bärsystemet. Ingen annan materiel får finnas i samma ficka. Avskruvade (oapterade) delladdningar (oapterade hgr) förvaras till exempel i FLERBRUKSFICKA STOR till bärsystemet. Ingen annan materiel får finnas i samma ficka. Apterad TRYCKHGR 09 med 3 eller färre delladdningar får endast bäras i därför avsedd handgranatsficka till bärsystemet. Apterad TRYCKHGR 09 med 3 eller färre delladdningar får förvaras i fack eller motsvarande i stridsfordon om läget kräver detta Vistelse i rök. Rök från alla typer av rökammunition innehåller giftiga beståndsdelar. Längre tids vistelse i rök ska undvikas. Skyddsmasken ska vara påtagen om man vistas i vindriktningen närmare än 300 m från rökkällan (gäller ej rökstav m/10 och m/52 samt signalrökhandgranat 10). Personal i fordon ska ha det kollektiva skyddet aktiverat eller ha påtagen skyddsmask. Personalen ska vara väl förtrogen med skyddsmaskens användning samt ha genomfört tillpassningskontroll Signalrökhandgranat 10. Signalrökhandgranat ska inte kastas inomhus. Exponering av röken ska undvikas Personlig skyddsutrustning. Vid oskadliggörandet av spränghandgranater ska röjande personal bära stridsuniform, hjälm, hörselskydd, skyddsglasögon, kroppsskydd och kroppsskyddsbyxa amröj Röjning av handgranat (OXA). Tabell 7:1 Riskavstånd vid röjning av OXA Handgranat Personal i skydd (m) Oskyddad personal (m) Spränghandgranat m/56 och 56B Spränghandgranat Tryckhandgranat Chockhandgranat Rökhandgranat m/56b, 05 och 05B

34 368. Rökfackla 4 och signalrökhandgranat 10. OXA redovisas i samband med ammunitionsredovisning.

35 Kapitel Värden för D max. Tabell 8:10 Värden för Dmax Vapen Ammunition D max (m) 8,4 cm grg sgr 58 sgr 00 (B) rökgr, lysgr a slpsgr 8,4 cm slövnprj 20 mm slövnprj 20/86 och 86B Pskott 86 slpsgr m/86 20 mm slövnprj 20/86 och 86B Grsp övngr, psgr a. För lysgranat är A max alltid lika med D max. 30. Värden för riskavstånd i sida för studs (c) och riskavstånd för träff bortom skjutområdet (l). Riskavstånd i sida för studs av projektil (c) och riskavstånd för träff bortom skjutområdet (l) beräknas enligt tabell 8:11. Tabell 8:11 Beräkning av riskområden för fullkalibrig ammunition Riskfall c l I 0,2(Dmax - Amin) 0,8Dmax - 0,7Amax II 0,15(Dmax - Amin) 0,6Dmax - 0,5Amax III 0,08(Dmax - Amin) 0,4Dmax - 0,3Amax 32. Kortaste skjutavstånd. Skjutning med stridsladdad ammunition får inte ske på kortare håll än summan av riskavståndet för direkt träff hitom skjutområdet och riskavståndet för splitter (f+k), såvida inte annat anges i kapitel 34...

36 34. Riskavstånd för splitter (k). Riskavstånd för splitter framgår av tabell 8:13 (se även bild 8:14 och 8:15). Spårljusövningsprojektil får skjutas med nuvarande k-värde mot säckvävs-, korrugerad plåt- och plyfamål. Spårljusövningsprojektil får skjutas med nuvarande k-värde mot container, dock ska skjutledare beakta risk för återstuds. Tabell 8:13 Riskavstånd för splitter (k) Pskott 86 Grg Granatspruta Sk pskott m Sgr m Sgr m a Psgr 150 m Slövnprj 20/86 50 m Slpsgr 200 m Övngr 5 m Rökgr, lysgr 100 m Slövnprj 50 m a. Riskområde vid skjutning med sgr 00 följer inte de riktvärden som gäller för konstruktion av riskområde. I sektorn mot skjutplats går splittren kortare än 200 m varför kortaste skjutavstånd är 250 m då f = 50 m. Se bild 8:15 och 8:15.

37 Kapitel 9 2. Övriga skjutbanor. Övriga skjutbanor som avses användas för militär verksamhet, ska uppfylla samma krav som de skjutbanor Försvarsmakten använder genom avtal med FORTV. Skjutning får endast ske på banor där det finns gällande avtal och banan är godkänd av utsedd och utbildad militär besiktningsman. Avtalsteckning på civila skjutbanor får inte göras av annan än FORTV efter samråd med HKV (PROD INFRA).

38 Bilaga 1 Skjutning med 8,4 cm granatgevär 86 och 8,4 cm spårljusövningsprojektil Värden hämtade från skjutplatsen Riskfall II, tjälad mark, se not b tabell 8:1 Amin Amax Gräns vänster Gräns höger m 400 m 6200 mils 0200 mils Värden hämtade från SäkI V Nu N Q f Dmax u k 100 mils 800 mils 500 mils 400 mils 50 m m 70 m 50 m Beräknade värden c l h Y 0,15(Dmax- Amin) c= ,5 m l=0,6dmax-0,5amax l=0, ,5 400 l= =580 m h=amax+l h= =980 m Ys=s(0,6Dmax-0,5Amin)+k Ys=0,1(0, , ) Ys=6870,5 m skala 1: Ändringen av Amin påverkar bild B1: Riskavstånd i sida för studs Markera riskavståndet i sida för studs, c (165172,5 m) vinkelrätt från riskvinkeln för sidspridning. Riskavståndet fortsätter parallellt med V mot riskområdets bortre gräns.

39 Utkast Bilaga 3 till FM2015-XXXX HÖGKVARTERET Datum Beteckning FM2015-XXXX Sida 1 (16) Ert tjänsteställe, handläggare Ert datum Er beteckning Vårt tjänsteställe, handläggare Vårt föregående datum Vår föregående beteckning Bilaga 3 Ändringar i SäkI Fordon Inledning Definitioner Bakdörr Dörr baktill på stridsfordon som används som ingång/utgång till/från stridsutrymme/utrymme, för personal utöver vagnens besättning, benämns bakdörr. Ramp Dörr baktill på stridsfordon som används som ingång/utgång till/från stridsutrymme/utrymme, för personal utöver vagnens besättning, benämns ramp. Stridslucka Lucka över stridsutrymme/utrymme, för personal utöver vagnens ordinarie besättning som transporteras i vagnen, benämns stridslucka. Förarprövare stridsfordon Person med erforderlig kompetens på aktuellt fordon/system som är av MSS, Ing 2 avseende ingbv 120 förordnad förarprövare stridsfordon. (JBL) Postadress Besöksadress Telefon Telefax E-post, Internet Högkvarteret Stockholm Lidingövägen exp-hkv@mil.se

40 Förarprövare patgb 180 och 203 med varianter och tgb förordnas av TrängR/LogS. Instruktör Person med erforderlig kompetens på aktuellt fordon/system, som är av MSS, Ing 2 avseende ingbv 120 förordnad instruktör stridsfordon. Instruktör patgb 180 och 203 med varianter och tgb förordnas av TrängR/LogS.

41 Kapitel 1 4. Säkerhetskontrollant. Inför skjutning ska övningsledaren besluta om säkerhetskontrollant ska utses att följa enskilda skyttar eller vapensystem, grupper (motsvarande), med hänsyn till truppens utbildningsnivå och övningens svårighetsgrad. Övningsledaren är ansvarig för att delge säkerhetskontrollant erforderliga instruktioner. Säkerhetskontrollant ska ha erforderlig kompetens att lösa uppgiften. På ett snabbt och enkelt sätt ska säkerhetskontrollant kunna beordra skytt att t ex avbryta skjutning. Säkerhetskontrollant ska vara inkopplad på internkommunikationsanläggning eller motsvarande samt ha samband med övningsledaren. Särskild säkerhetskontrollant tillhör vanligtvis inte besättningen. 11. Samband med stridsfordon. Bild 1:1 kompletteras med patgb 360.
