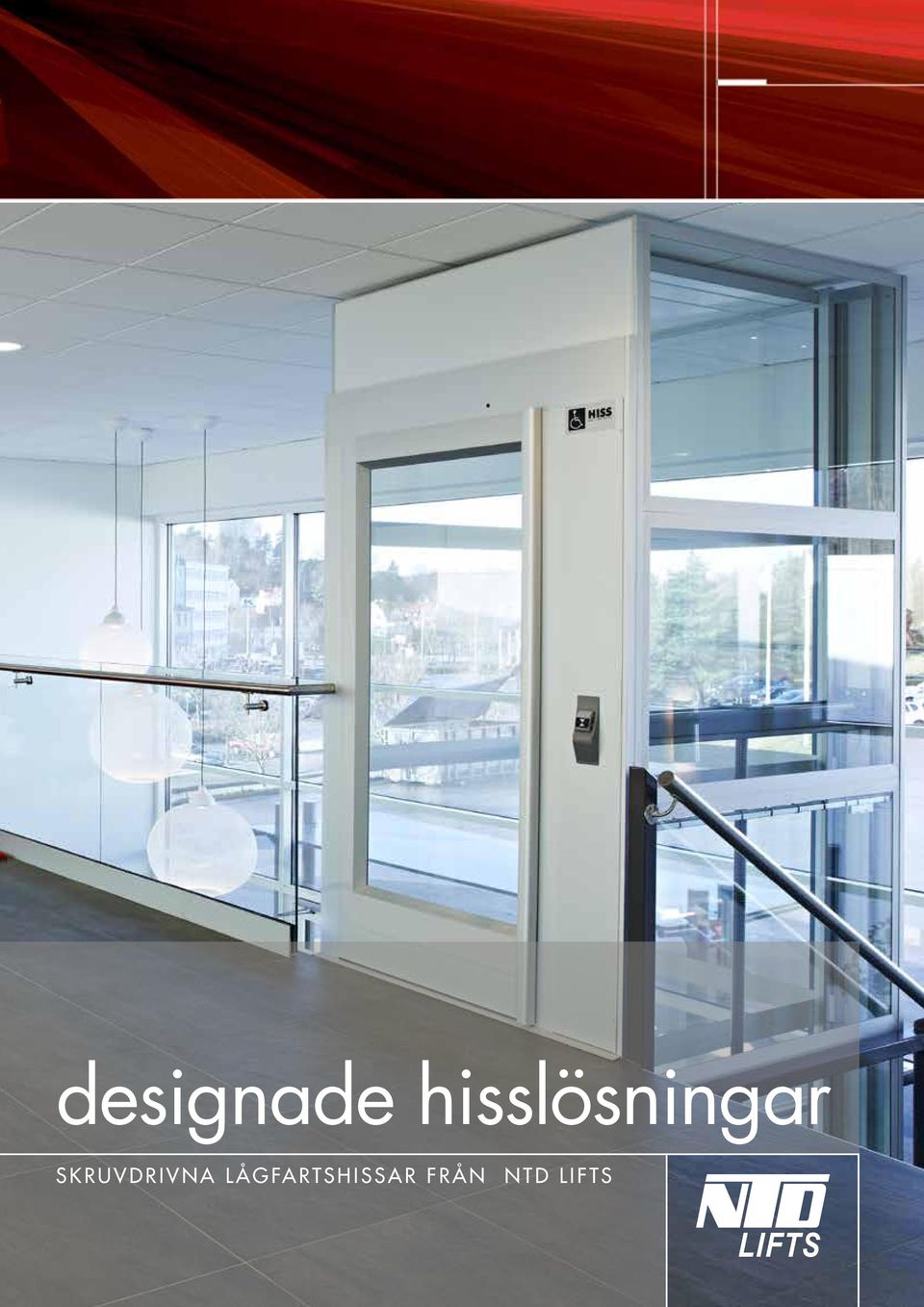

1 designade hisslösningar SKRUVDRIVNA LÅGFARTSHISSAR FRÅN LIFTS

2 2 en hiss som SMÄLTER IN Lifts är en ledande utvecklare och leverantör av lågfartshissar. Produktsortimentet omfattar ett brett urval modeller, bland annat trapphissar, plattformshissar och hissar med hisskorg. Lätta att anpassa Med sin driftsäkra skruvdrift erbjuder våra plattforms- och korgmodeller kompakta hisslösningar som tar liten plats, är enkla att installera i nya och befintliga byggnader. Den helkapslade drivenheten ger en nästan ljudlös drift.

3 Elegant och stilren Lifts kombinerar driftsäker teknik med den stilrenhet som blivit ett kännetecken för skandinavisk design. Hissar i glasade och självbärande schakt ger en luftig designlösning som attraherar både arkitekter och hissanvändare. Glaspaneler är bara ett av många alternativ som kan utnyttjas för att anpassa hissen till byggnadsmiljön och användarnas behov och krav. 3

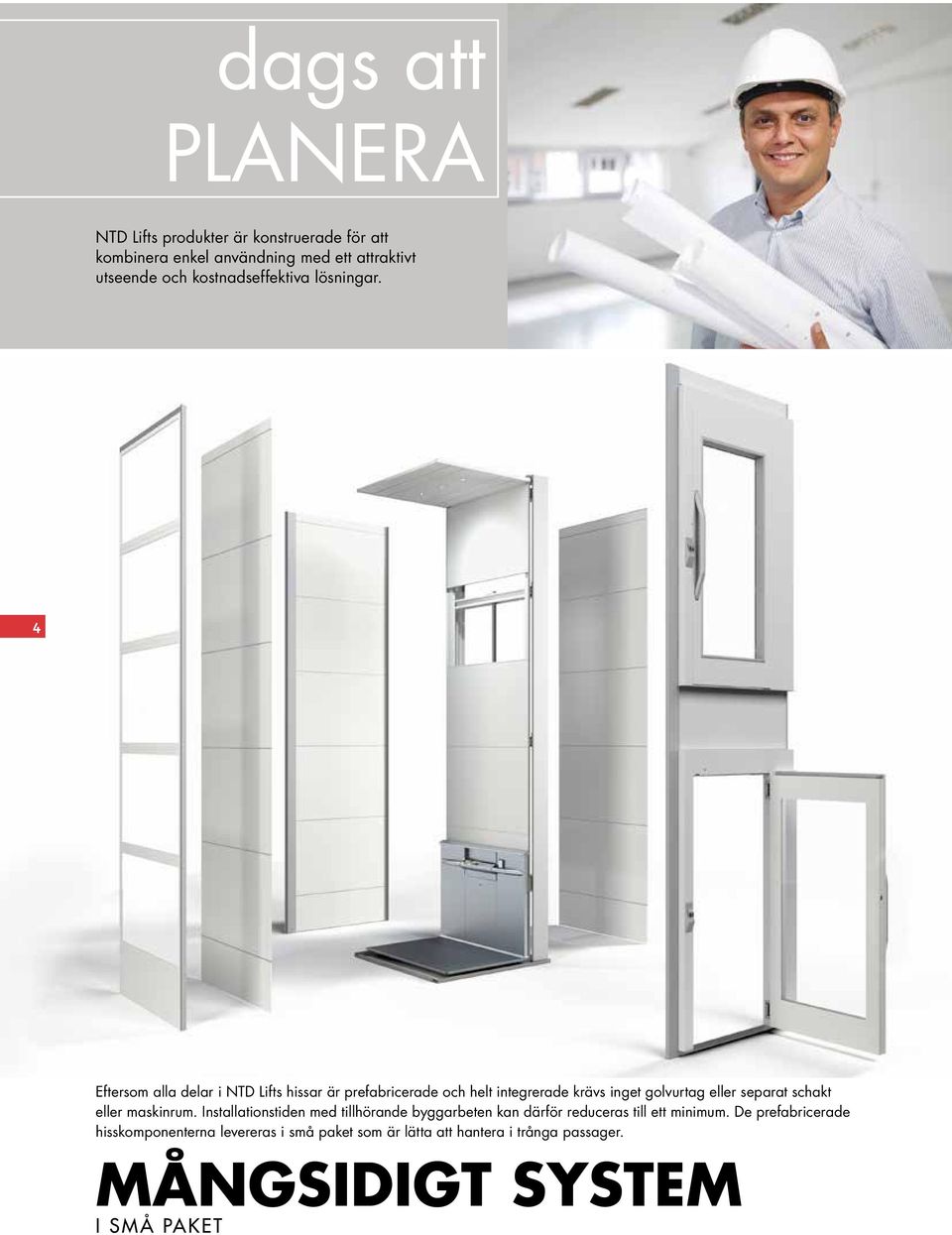

4 dags att PLANERA Lifts produkter är konstruerade för att kombinera enkel användning med ett attraktivt utseende och kostnadseffektiva lösningar. 4 Eftersom alla delar i Lifts hissar är prefabricerade och helt integrerade krävs inget golvurtag eller separat schakt eller maskinrum. Installationstiden med tillhörande byggarbeten kan därför reduceras till ett minimum. De prefabricerade hisskomponenterna levereras i små paket som är lätta att hantera i trånga passager. MÅNGSIDIGT SYSTEM I SMÅ PAKET

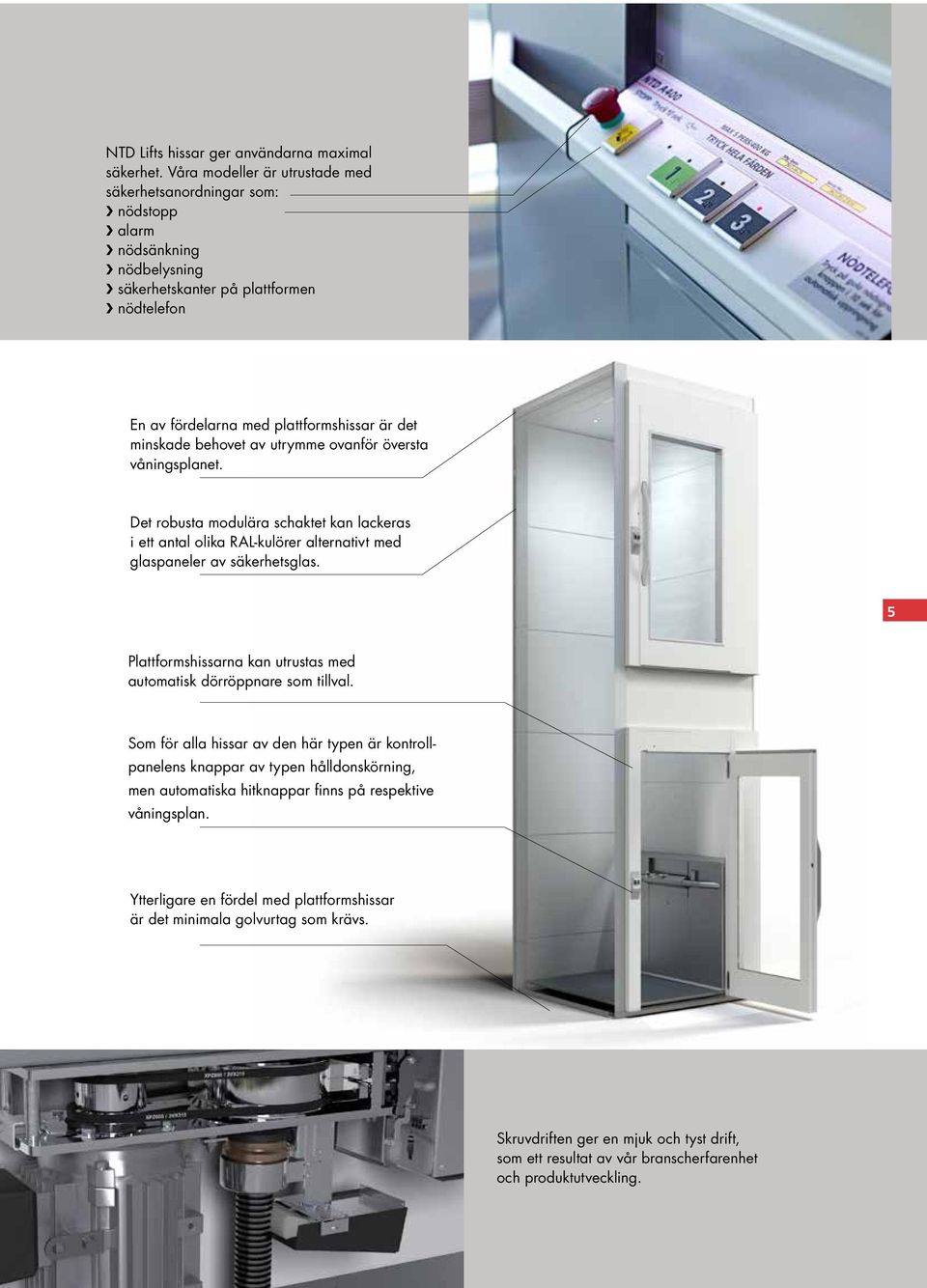

5 Lifts hissar ger användarna maximal säkerhet. Våra modeller är utrustade med säkerhetsanordningar som: nödstopp alarm nödsänkning nödbelysning säkerhetskanter på plattformen nödtelefon En av fördelarna med plattformshissar är det minskade behovet av utrymme ovanför översta våningsplanet. Det robusta modulära schaktet kan lackeras i ett antal olika RAL-kulörer alternativt med glaspaneler av säkerhetsglas. 5 Plattformshissarna kan utrustas med automatisk dörröppnare som tillval. Som för alla hissar av den här typen är kontrollpanelens knappar av typen hålldonskörning, men automatiska hitknappar finns på respektive våningsplan. Ytterligare en fördel med plattformshissar är det minimala golvurtag som krävs. Skruvdriften ger en mjuk och tyst drift, som ett resultat av vår branscherfarenhet och produktutveckling.

6 6 Våra skruvdrivna plattformshissar har ett självbärande schakt av stål- eller säkerhetslaminerade glaspaneler. Det smarta konceptet med prefabricerade komponenter, attraktiva priser och ett brett utbud av tillval gör plattformshissen till den perfekta tillgänglighetslösningen för de flesta inomhusmiljöer. Allt är konstruerat för snabb installation och enkelt handhavande. A400 ANPASSAD EFTER DIN BYGGNAD A400 finns i sju plattformsstorlekar (mm): 1000 x 1500 mm 1100 x 1500 mm 1100 x 1600 mm 1100 x 1400 mm 1000 x 1300 mm 900 x 1500 mm 800 x 1250 mm

7 bekväm FRIHET 7 A400 Kombinerar stilren skandinavisk design med det senaste inom skruvdriven hissteknik.

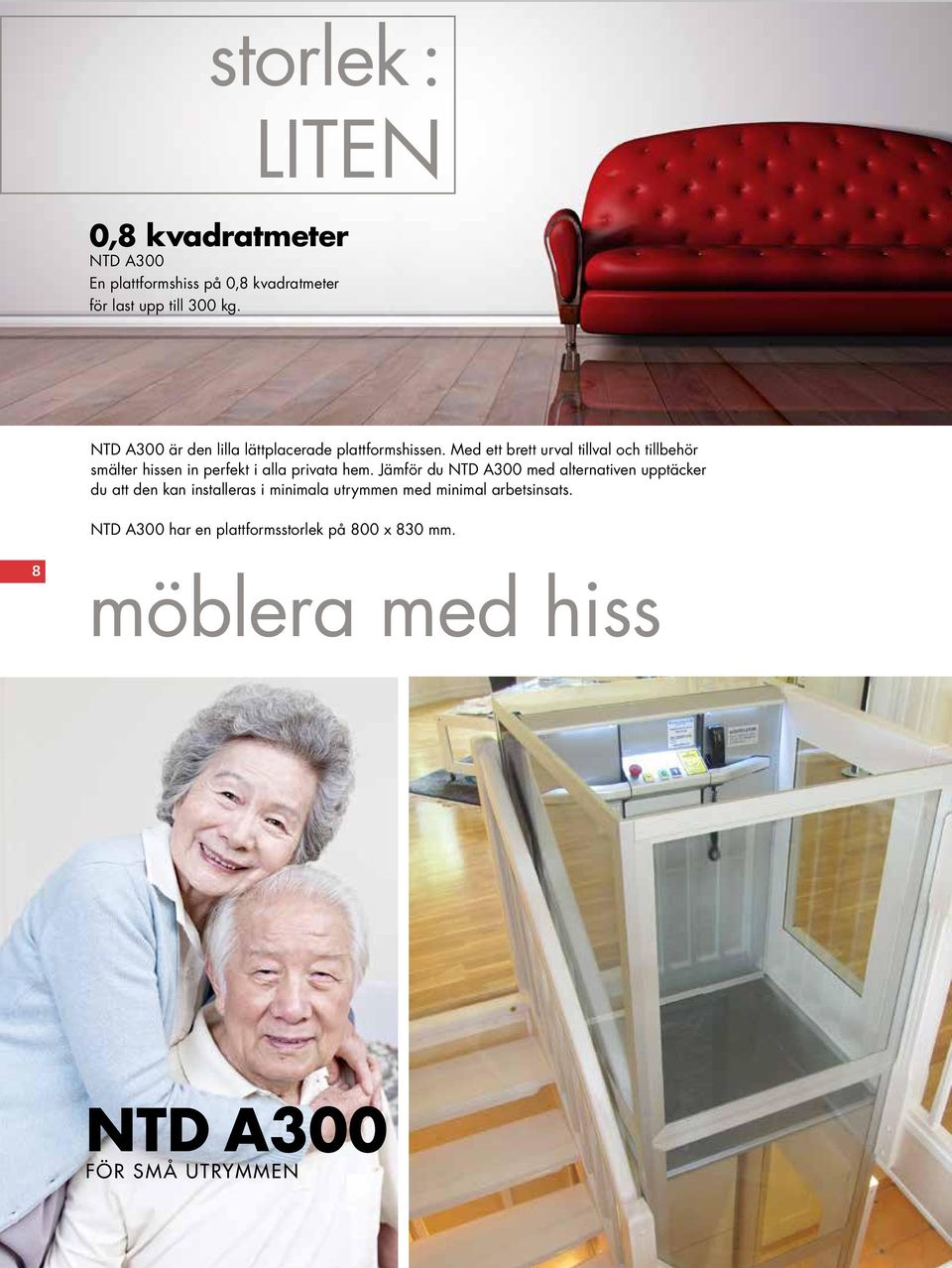

8 storlek : LITEN 0,8 kvadratmeter A300 En plattformshiss på 0,8 kvadratmeter för last upp till 300 kg. A300 är den lilla lättplacerade plattformshissen. Med ett brett urval tillval och tillbehör smälter hissen in perfekt i alla privata hem. Jämför du A300 med alternativen upptäcker du att den kan installeras i minimala utrymmen med minimal arbetsinsats. A300 har en plattformsstorlek på 800 x 830 mm. 8 möblera med hiss A300 FÖR SMÅ UTRYMMEN

9 storlek : STOR >1405x2480 mm A1000 En plattformshiss konstruerad och beräknad för last upp till 300 kg. Den stora plattformen och höga kapaciteten gör denna hiss idealisk för tunga laster och förflyttning av svårhanterlig och skrymmande last till olika våningar i en byggnad. Den kombinerar hög kapacitet och storlek med plattformshissens alla fördelar, som ett minimalt golvurtag på 130 mm och minskat krav på utrymme från översta golvnivån på 2350 mm. A1000 är kostnadseffektiv och attraktiv för användning i lagerbyggnader, fabriker, verkstäder, hotell, skolor, idrottsarenor, vårdhem m.m. 9 A1000 finns i tre plattformsstorlekar (bxd): 1405 x 1980 mm, 1405 x 2480 mm, 1105 x 2180 mm A1000 EN ROBUST HISSKONSTRUKTION Plattformshissen A1000 har plattformsstorleken 1405 x 2480 mm (bxd) med en 1300 mm bred dörr, vilket täcker storlekskrav inom vården för två vårdare och en säng, aktuellt inom många vårdinrättningar.

10 10 lyx och KOMFORT A630C Hisskorgens innermått (bxdxh): 1100 x 1400 x 2200 mm. Lastkapacitet 630 kg. A630C ELEGANT OCH KRAFTFULL A630C är en lyxig och kraftfull hiss med en elegant designad hisskorg. Vitt frostat tak med lysdiodspotar, kontrollpanel flankerad av två spegelpartier, våningsvisare, och automatisk knappkörning som standard. Hissen är försedd med eleganta skjutdörrar som finns i glas, schaktet kan helglasas, likaså hisskorgen.

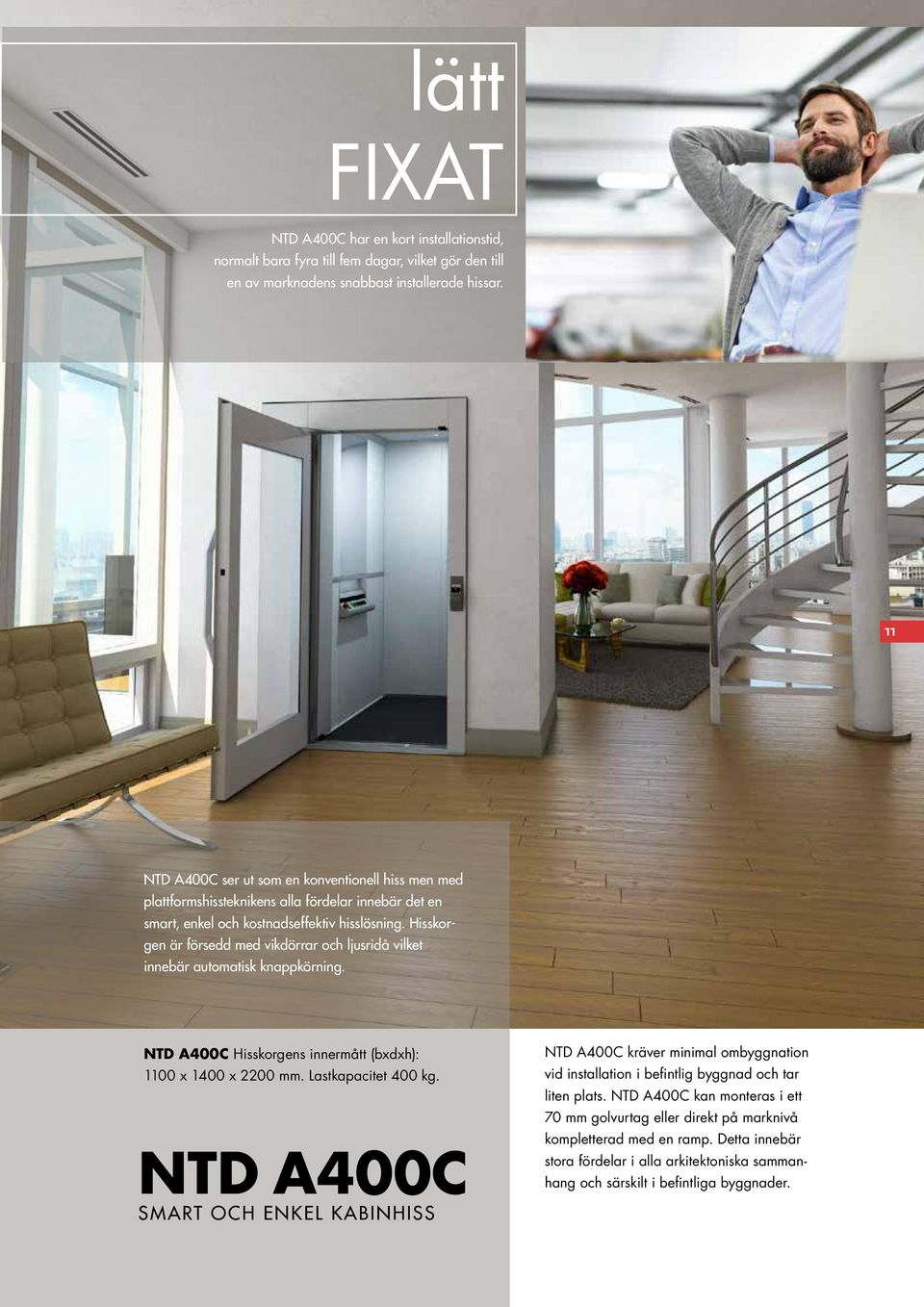

11 lätt FIXAT A400C har en kort installationstid, normalt bara fyra till fem dagar, vilket gör den till en av marknadens snabbast installerade hissar. 11 A400C ser ut som en konventionell hiss men med plattformshissteknikens alla fördelar innebär det en smart, enkel och kostnadseffektiv hisslösning. Hisskorgen är försedd med vikdörrar och ljusridå vilket innebär automatisk knappkörning. A400C Hisskorgens innermått (bxdxh): 1100 x 1400 x 2200 mm. Lastkapacitet 400 kg. A400C SMART OCH ENKEL KABINHISS A400C kräver minimal ombyggnation vid installation i befintlig byggnad och tar liten plats. A400C kan monteras i ett 70 mm golvurtag eller direkt på marknivå kompletterad med en ramp. Detta innebär stora fördelar i alla arkitektoniska sammanhang och särskilt i befintliga byggnader.

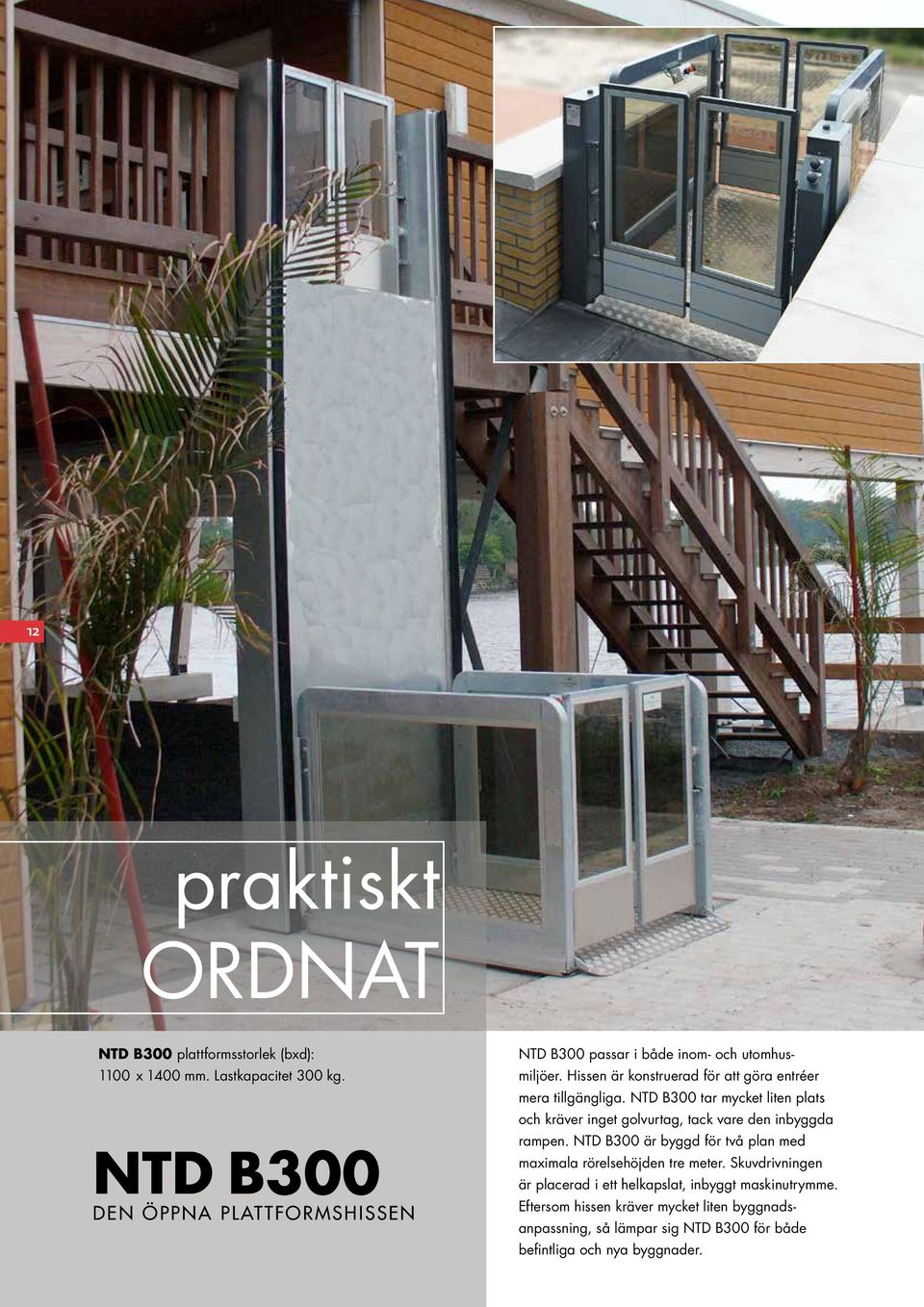

12 12 praktiskt ORDNAT B300 plattformsstorlek (bxd): 1100 x 1400 mm. Lastkapacitet 300 kg. B300 DEN ÖPPNA PLATTFORMSHISSEN B300 passar i både inom- och utomhusmiljöer. Hissen är konstruerad för att göra entréer mera tillgängliga. B300 tar mycket liten plats och kräver inget golvurtag, tack vare den inbyggda rampen. B300 är byggd för två plan med maximala rörelsehöjden tre meter. Skuvdrivningen är placerad i ett helkapslat, inbyggt maskinutrymme. Eftersom hissen kräver mycket liten byggnadsanpassning, så lämpar sig B300 för både befintliga och nya byggnader.

13 i kan klättra i TRAPPOR med endast 237 mm i hopfällt utförande för en fortsatt fullt tillgänglig trappanvändning 13 S300F plattformsstorlekar (bxd) 800 x 1000, 800 x 1250 mm. Lastkapacitet 300 kg. S300F HOPFÄLLBAR OCH STARK S300F erbjuder en elegant, mångsidig och diskret tillgänglighetslösning för raka trappor. Hissen är konstruerad för att passa in i de flesta arkitektoniska miljöer. Hissen kan monteras både på vänster och höger sida av trappan. Den kräver ingen vägg för installationen utan kan fästas direkt i trappen. Påkörning kan ske framifrån eller från sidan.

14 tillbehör & TILLVAL Till våra hisslösningar finns ett antal tillval i form av olika tillbehör och ytbehandlingar, dörrmodeller och säkerhetsanordningar. Du kan anpassa din hiss till precis alla arkitektoniska stilar och krav. Det prefabricerade schaktet levereras i valfri RAL-kulör eller i glasat utförande. Välj mellan olika dörralternativ 14 Du kan välja ett lämpligt kommunikationssystem och det finns också olika låssystem Golvet kan fås med olika mattor eller i bara stål så att du kan välja något eget utförande. Våra hissar levereras som standard med stålschakt, som du kan beställa med valfri RAL-kulör för att smälta in i omgivningen, eller byta till glaspaneler med olika ytor: klarglas, frostat eller rökfärgat. Om hissen monteras utan golvurtag görs den tillgänglig via en ramp. Lifts tillhandahåller ramper i aluminium.

15 Röstmeddelanden eller högtalare Från vänster till höger: 1. A300 med glaspaneler och ståldörr (A20), mörkgrå RAL-kulör:7021 med invändig dörröppnare, nyckellås på anropsknappen. 2. A400 med glaspaneler och ståldörr (A20), ljusgrå RAL-kulör:7043 med utvändig dörröppnare. 3. A400 med glaspaneler och aluminiumdörr (A4), bruten vit RAL-kulör:9016 utan dörröppnare. 4. A630C med glaspaneler och automatisk skjutdörr med panoramaruta (AS1), mörkgrå RAL-kulör: Hitknappen (som standard) ergonomiskt utformad och lättmanövrerad för alla användare. Våningsvisare är ett möjligt tillval både inne i hissen och på utsidan vid dörren. Schakttaket kan förses med olika belysningsalternativ: lysdiodspotar eller lysrör Dörrar till rum och lägenheter i kommersiella byggnader och privatbostäder kräver individuella låssystem som begränsar tillgängligheten för enbart behöriga personer. För detta erbjuder Lifts låslösningar som tillval med 1. nycklar, smart cards och 4. kodlås. För ökad komfort kan du i stället för den vanliga plattformen välja en hög rygg med integrerad belysning och spegel. 3. Utflyttad hitknapp används i stället för, eller tillsammans med, hitknapp vid dörr. 5. En fjärrkontroll styr hissen och dörrarna på respektive våning. 6. En arm-bågsmanövrerad knapp används som dörröppnare tillsammans med, eller i stället för, hitknappen på dörren och placeras på för användaren lämplig plats.

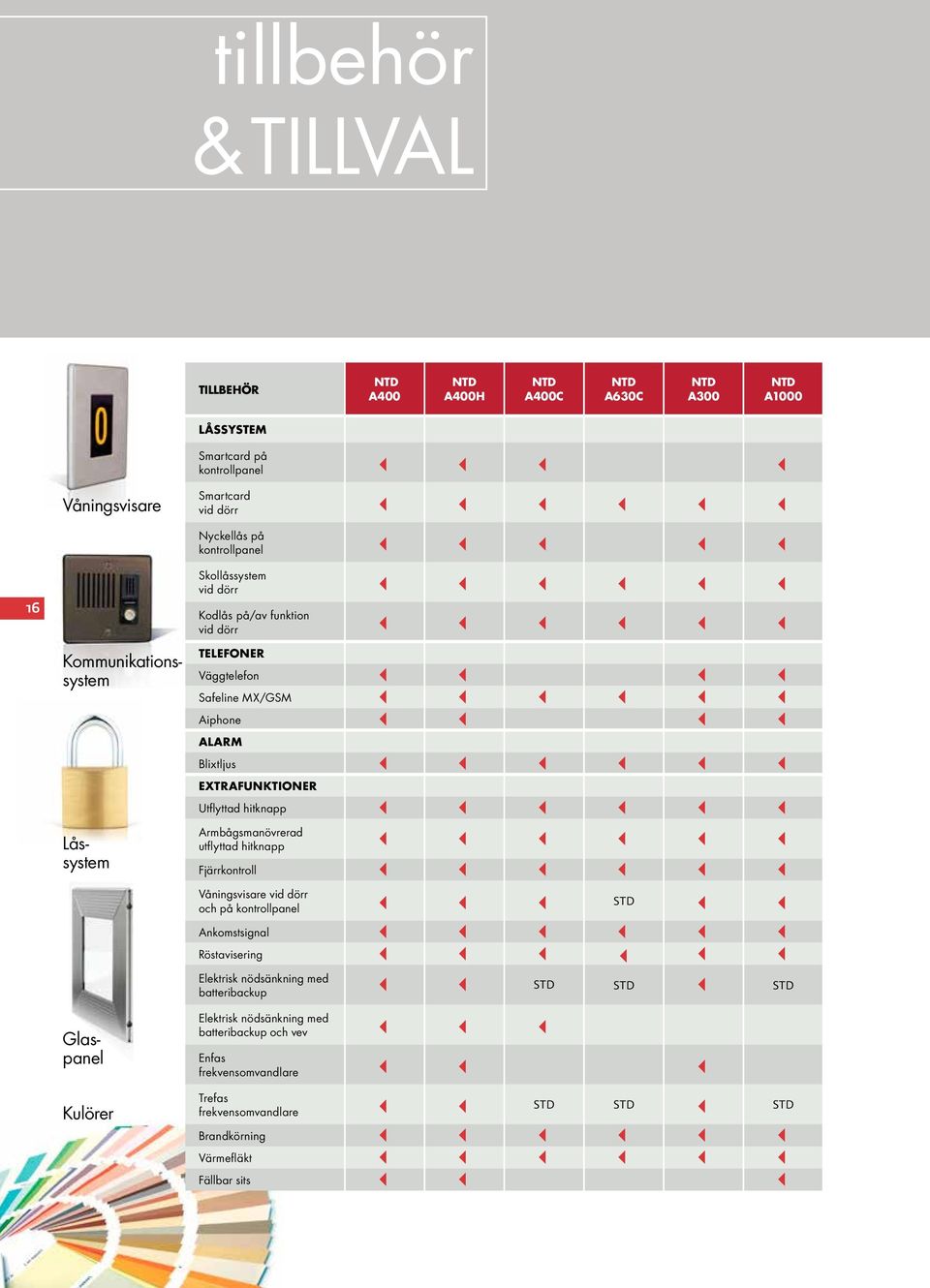

16 tillbehör & TILLVAL TILLBEHÖR A400 A400H A400C A630C A300 A1000 LÅSSYSTEM 16 Våningsvisare Kommunikationssystem Låssystem Glaspanel Kulörer Smartcard på kontrollpanel Smartcard vid dörr Nyckellås på kontrollpanel Skollåssystem vid dörr Kodlås på/av funktion vid dörr TELEFONER Väggtelefon Safeline MX/GSM Aiphone Alarm Blixtljus EXTRAFUNKTIONER Utflyttad hitknapp Armbågsmanövrerad utflyttad hitknapp Fjärrkontroll Våningsvisare vid dörr och på kontrollpanel STD 3 3 Ankomstsignal Röstavisering Elektrisk nödsänkning med batteribackup 3 3 STD STD 3 STD Elektrisk nödsänkning med batteribackup och vev Enfas frekvensomvandlare Trefas frekvensomvandlare 3 3 STD STD 3 STD Brandkörning Värmefläkt Fällbar sits 3 3 3

17 TILLBEHÖR A400 A400H A400C A630C A300 A1000 SCHAKT Pulverlackerat schakt i valfri RAL-kulör Pulverlackerad kontrollpanel i valfri RAL-kulör Extra kontrollpanel 3 3 Förstärkt schaktpanel U-formad schaktförstärkning Teleskopfäste Glaspaneler i olika utföranden, t.ex. frostat, rökfärgat Tak över maskinutrymme Schakttak SCAHKTBELYSNING LED-spotlights 3 3 STD* STD* 3 STD Lysrörsarmatur Lysrörsarmatur inkl. nödbelysning Belysningsautomatik GOLV Halkfri gummimatta, grå STD STD 3 3 STD 3 AltroContrax CX STD STD 3 STD Aluminiumgolv Golv utan matta Plattformsgolv med förhöjda kanter (för klinkers) Golvplatta Stålplatta under plattformen/korgen * STD = LED-spotlights är standardutförande i taket på hisskorgen

18 dörr ALTERNATIV Det stora urvalet dörrmodeller gör det lätt att anpassa hissen till användarens specifika behov. 18 dörr ALTERNATIV A400 A400H A400C A630C A300 Halvdörr (A15) 3 3 Panoramaruta i halvdörr (A25) 3 3 Ståldörr utan ruta (A0) 3 Ståldörr med siktruta (A10) Ståldörr med panoramaruta (A20) A1000 Ståldörr med panoramaruta (A40) 3 Ståldörr med delad panoramaruta (A30) 3 Brandklassad dörr (EI60) Brandklassad dörr med panoramaruta (EI60G) Aluminiumdörr med panoramaruta och integrerat handtag (AL4) Skjutdörr (AS0), utan glasruta 3 Skjutdörr med ruta (AS1) 3 Skjutdörr, brandklassad (ASEI), utan glasruta 3 Pulverlackerade dörrar i valfriral-kulör Inbyggd dörröppnare (A0/A10/A20) Utanpåliggande dörröppnare Ljusridå 3 3 Kontakta Lift AB för mer produktinformation och för val av produkter och tillbehör. Denna produktinformation är generell och vi förbehåller oss rätten till ändringar av design och specifikationer. Mindre avvikelser i färgreproduktionen kan uppträda. Lifts AB

19 A10 A20 AL4 A15 A DÖRREGENSKAPER AL4 A0 A10 A20 E160* E160G* AF0 Dagöppningsmått i mm, (BxH) 900x2000*** 900x x x x x x2100 Glasstorlek i mm, (BxH) 740x x x x x x1563 inget glas Std.dörrens ytbehandling/ kulör Automatisk dörröppnare möjlig Anodiserad aluminium steel, RAL 9016 Utvändig ** Utvändig ** eller inbyggd steel, RAL 9016 Utvändig ** eller inbyggd steel, RAL 9016 Utvändig ** eller inbyggd steel, RAL 9016 steel, RAL 9016 Utvändig Utvändig STD steel, RAL Dörrhandtagets ytfinish Integrerad i aluminiumdörrprofilen Anodiserad aluminium Anodiserad aluminium Anodiserad aluminium Anodiserad aluminium Anodiserad aluminium Dörrtyp Slagdörr Slagdörr Slagdörr Slagdörr Slagdörr Slagdörr Vikdörr DÖRREGENSKAPER A30 A40 AS0 AS1 ASEI A15 A25 Dagöppningsmått i mm, (BxH) Glasstorlek 1032 i mm, (BxH) 1525 Std.dörrens ytbehandling/ kulör 2200 Automatisk dörröppnare möjlig 1300x2000 *** 1000x2000 *** 900x x x2090 B=900 B= x650/ x steel, RAL x steel, RAL n/a steel, RAL 7004/ x x steel, RAL 7004/7024 n/a n/a 710x710 steel, RAL 7004/7024 steel, RAL 9016 steel, RAL 9016 Utvändig ** Utvändig ** STD STD STD Inbyggd Inbyggd 2200 Dörrhandtag Utvändig Utvändig n/a n/a n/a Utvändig Utvändig Dörrtyp Slagdörr Slagdörr Skjutdörr Skjutdörr Skjutdörr Slagdörr Slagdörr * Brandklassade dörrar enligt EN ** Levereras av premiummärket DORMA *** Dörrhöjder mellan 1800 och 2100 mm finns som extra tillval
