holzpanel standard Träpanel standard P101 Vertikal mit Deckleisten und 145 mm breiten Ecken und Fensterumrahmungen

Transkript

1

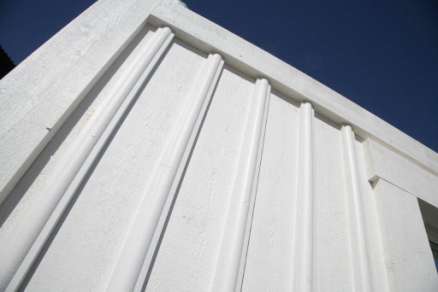

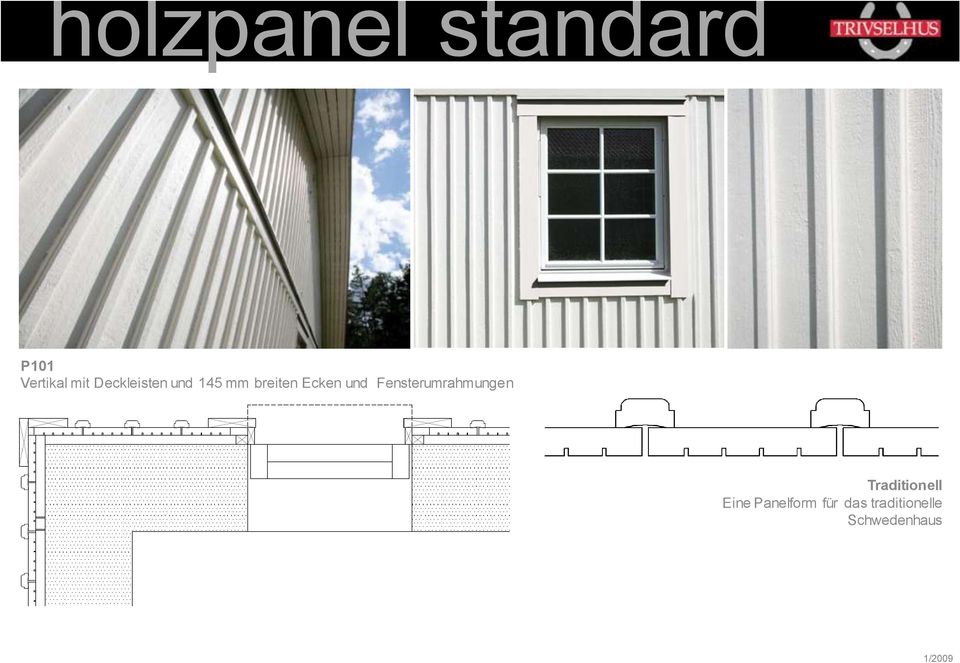

2 holzpanel standard Träpanel standard P101 Vertikal mit Deckleisten und 145 mm breiten Ecken und Fensterumrahmungen Traditionell Eine Panelform für das traditionelle Schwedenhaus

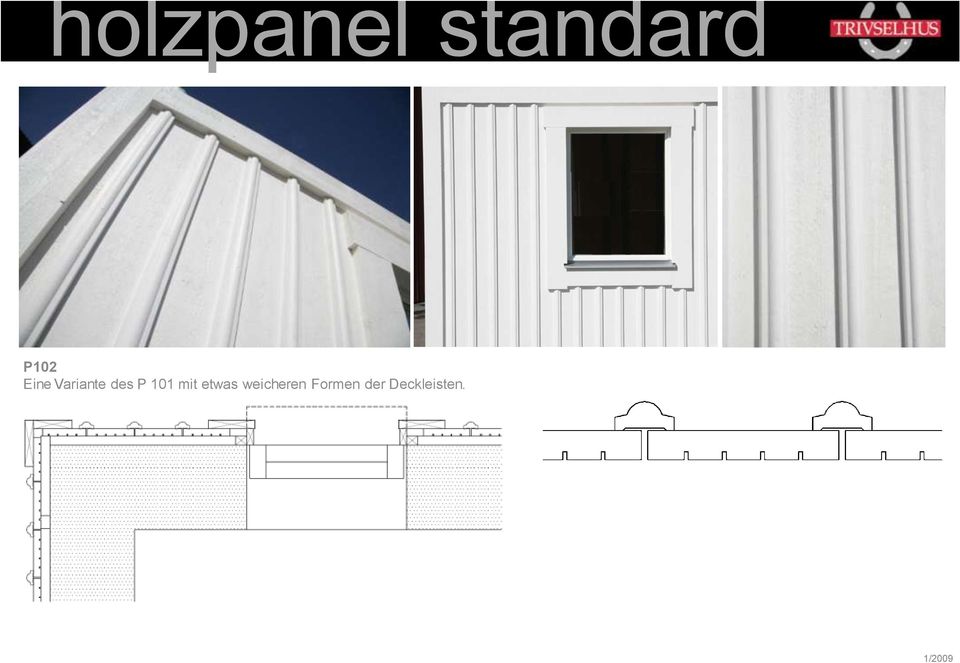

3 holzpanel standard Träpanel standard P102 Eine Variante des P 101 mit etwas weicheren Formen der Deckleisten.

4 holzpanel standard Träpanel P111 Vertikal, ohne Deckleisten. 70 mm breite Fensterumrahmungen und 192 mm br.eite Ecken..

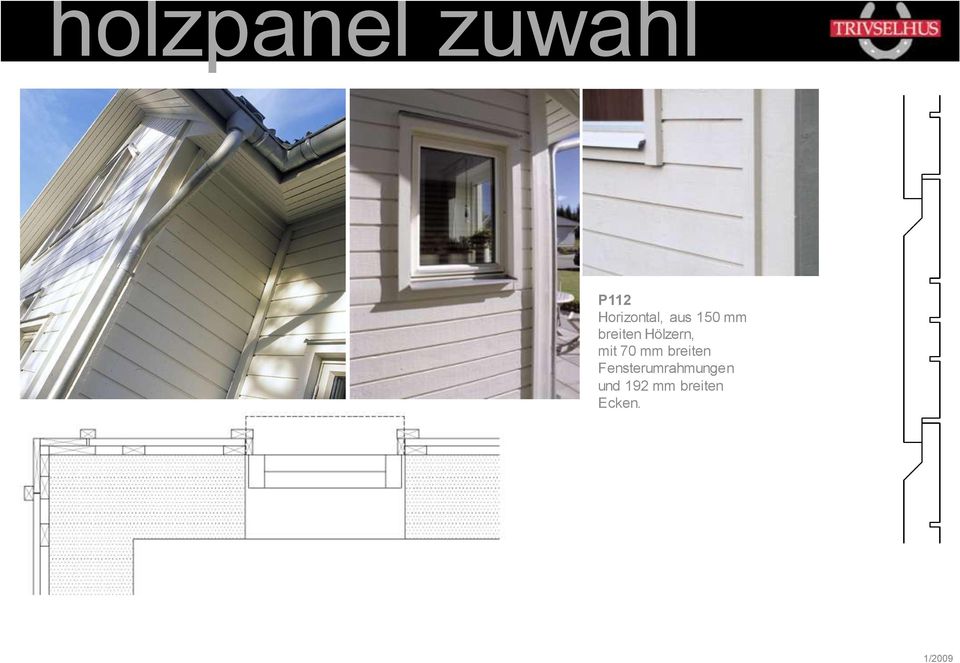

5 holzpanel zuwahl Träpanel P112 Horizontal, aus 150 mm breiten Hölzern, mit 70 mm breiten Fensterumrahmungen und 192 mm breiten Ecken.

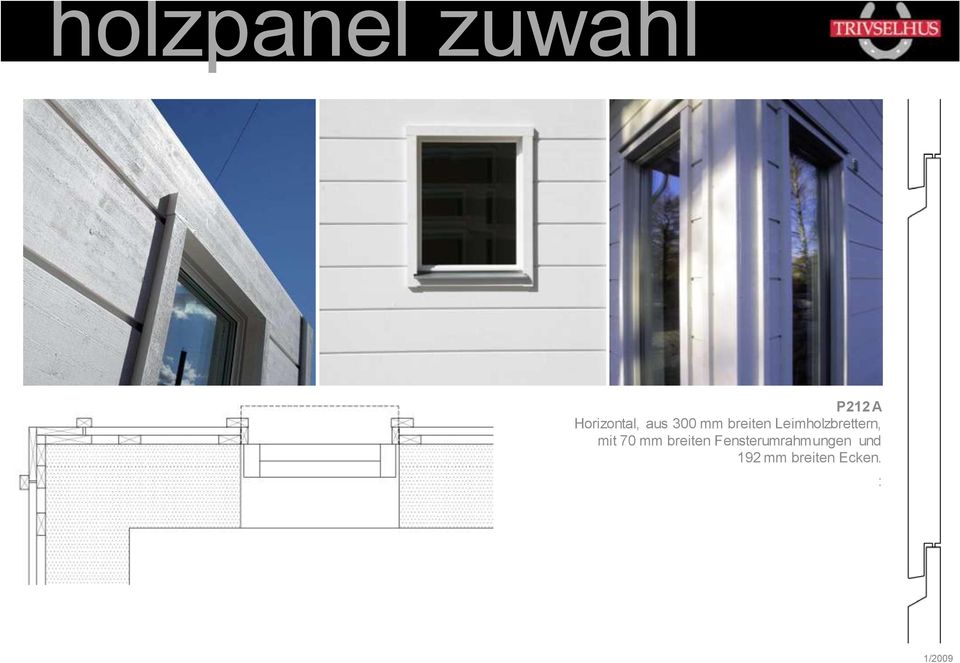

6 holzpanel zuwahl Träpanel P212 A Horizontal, aus 300 mm breiten Leimholzbrettern, mit 70 mm breiten Fensterumrahmungen und 192 mm breiten Ecken..

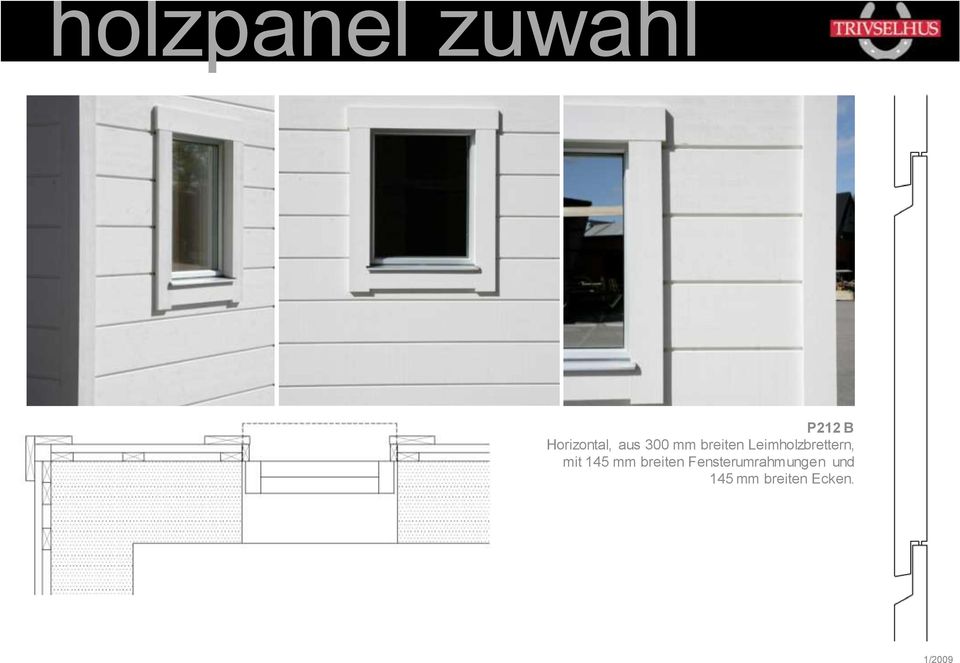

7 holzpanel zuwahl Träpanel P212 B Horizontal, aus 300 mm breiten Leimholzbrettern, mit 145 mm breiten Fensterumrahmungen und 145 mm breiten Ecken.

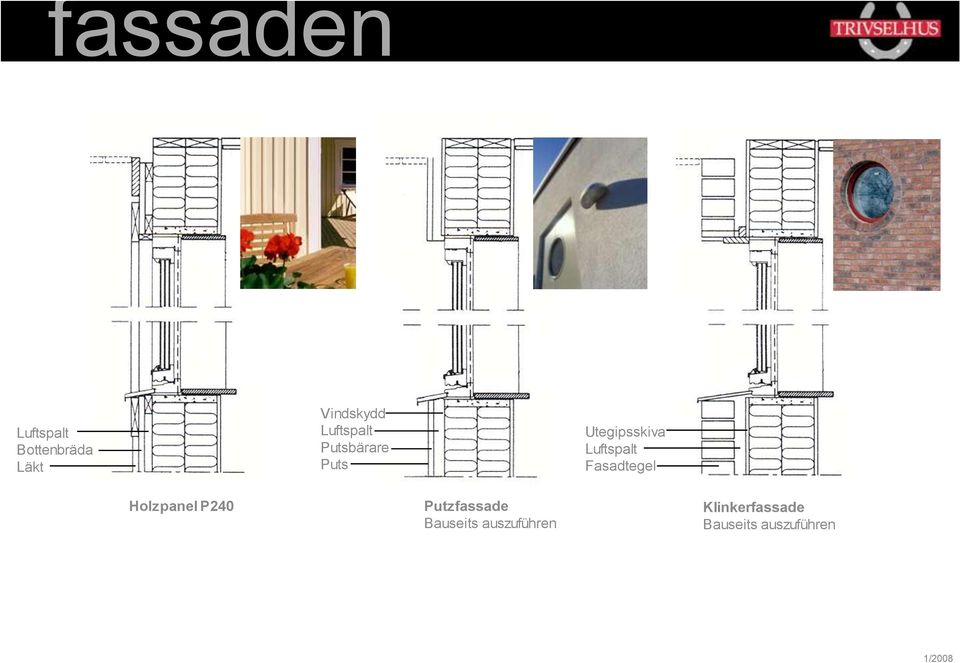

8 fassaden Puts,Tege Luftspalt Bottenbräda Läkt Vindskydd Luftspalt Putsbärare Puts Utegipsskiva Luftspalt Fasadtegel Holzpanel P240 Putzfassade Bauseits auszuführen Klinkerfassade Bauseits auszuführen 1/2008

9 dachabschlüsse Takfot 27º Rak 27º Bruten 27º Sned 27º Skåne 10-27º Funkis Kort 10-27º Funkis Mellan 10-27º Funkis Lång 18/23º Förskjuten nock 38/45º Rak 38/45º Bruten 38/45º Sned 38/45º Skåne 10-27º Funkis Kort 10-27º Funkis Mellan 10-27º Funkis Lång 63º Mansard Skåne- Ausführung Nur bei Putsfassade möglich. Angegebene Masse sind Ca- Masse. 27º Rak Valm 27º Bruten Valm Rak Gavel Skåne Gavel Gavel Funkis Kort Gavel Funkis Mellan Gavel Funkis Lång 1/2007

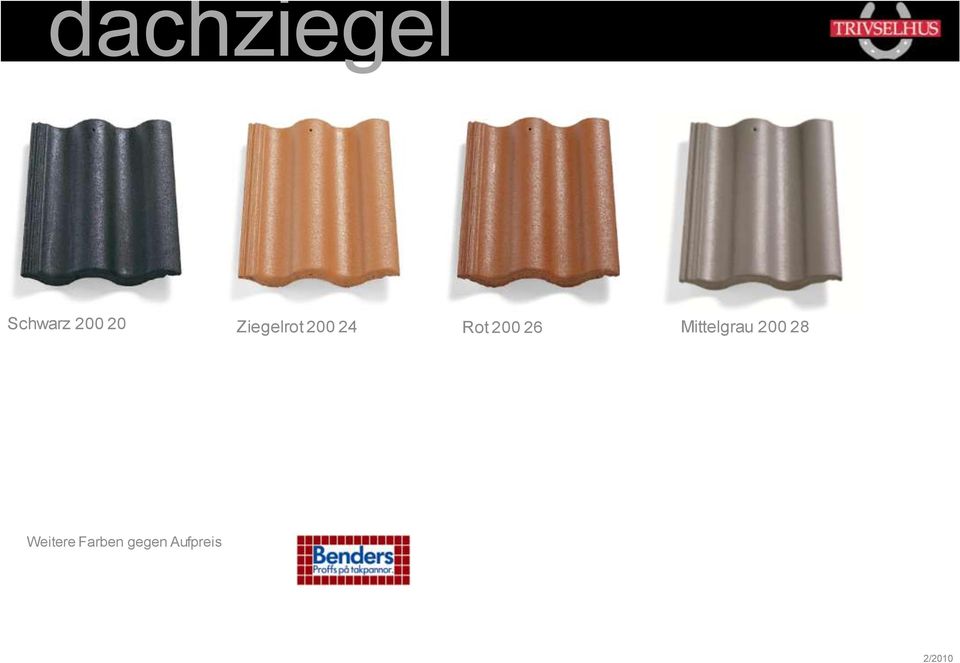

10 dachziegel Takpannor Schwarz Ziegelrot Rot Mittelgrau Weitere Farben gegen Aufpreis 2/2010

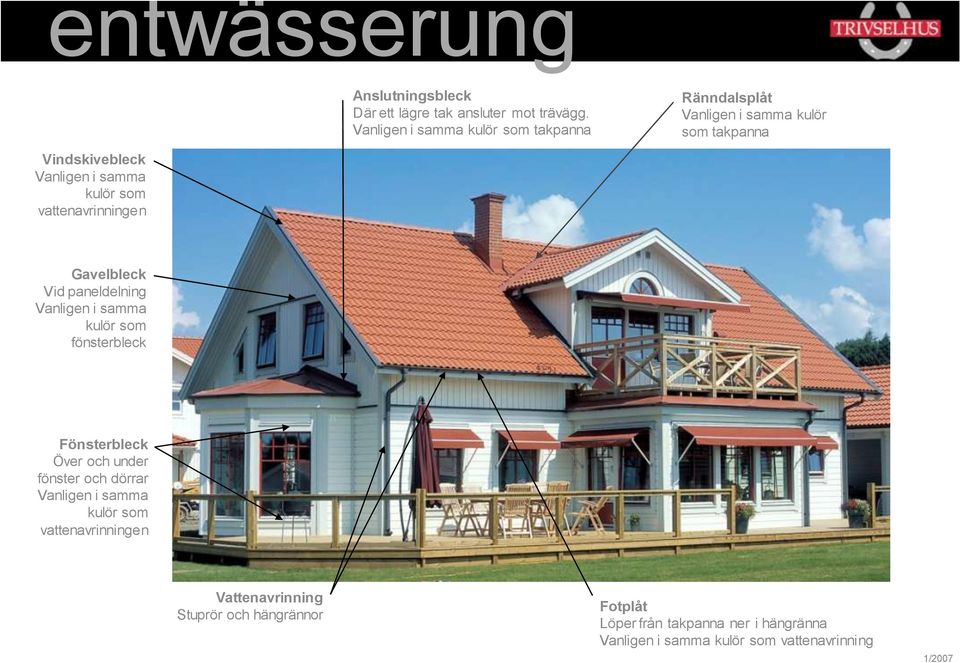

11 entwässerung Plåtdetaljer Anslutningsbleck Där ett lägre tak ansluter mot trävägg. Vanligen i samma kulör som takpanna Ränndalsplåt Vanligen i samma kulör som takpanna Vindskivebleck Vanligen i samma kulör som vattenavrinningen Gavelbleck Vid paneldelning Vanligen i samma kulör som fönsterbleck Fönsterbleck Över och under fönster och dörrar Vanligen i samma kulör som vattenavrinningen Vattenavrinning Stuprör och hängrännor Fotplåt Löper från takpanna ner i hängränna Vanligen i samma kulör som vattenavrinning 1/2007

12 blechfarben Plåtkulörer Schwarz, 01 NCS S 9000-N RAL: 9011 Weiss, 80 NCS S 1002-Y RAL: 9016 Silbermettalic, 45 NCS fehlt RAL: 9006 Dunkelgrau, 20 NCS S 7005-B20G RAL: 7011 Braunrot, 42 NCS S 4040-Y80R RAL: 8004 Dunkelrot, 22 NCS S 5040-Y80R RAL: /2008

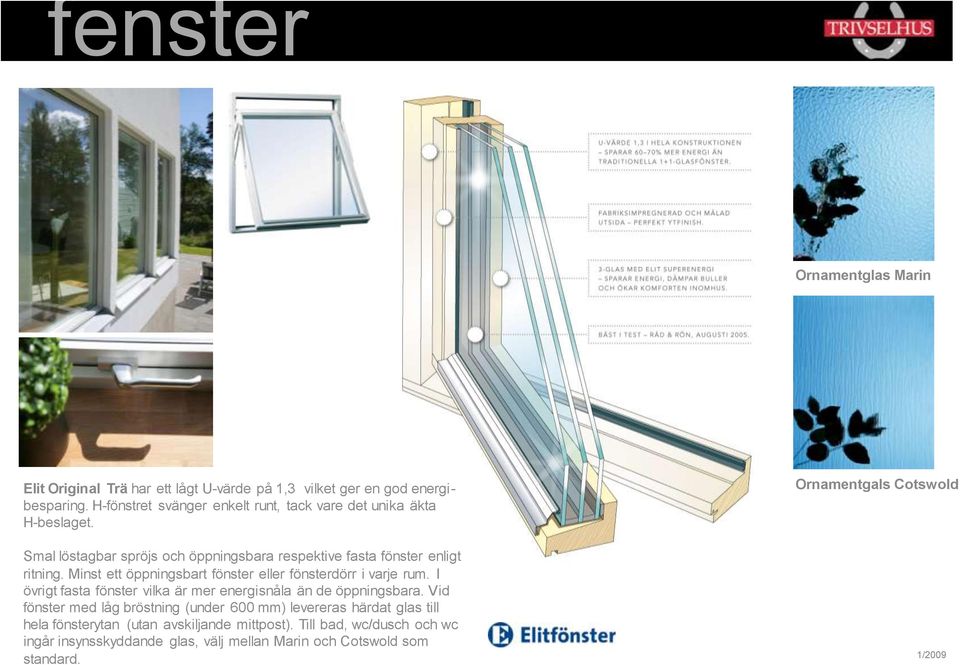

13 fenster Fönster Ornamentglas Marin Elit Original Trä har ett lågt U-värde på 1,3 vilket ger en god energibesparing. H-fönstret svänger enkelt runt, tack vare det unika äkta H-beslaget. Smal löstagbar spröjs och öppningsbara respektive fasta fönster enligt ritning. Minst ett öppningsbart fönster eller fönsterdörr i varje rum. I övrigt fasta fönster vilka är mer energisnåla än de öppningsbara. Vid fönster med låg bröstning (under 600 mm) levereras härdat glas till hela fönsterytan (utan avskiljande mittpost). Till bad, wc/dusch och wc ingår insynsskyddande glas, välj mellan Marin och Cotswold som standard. Ornamentgals Cotswold

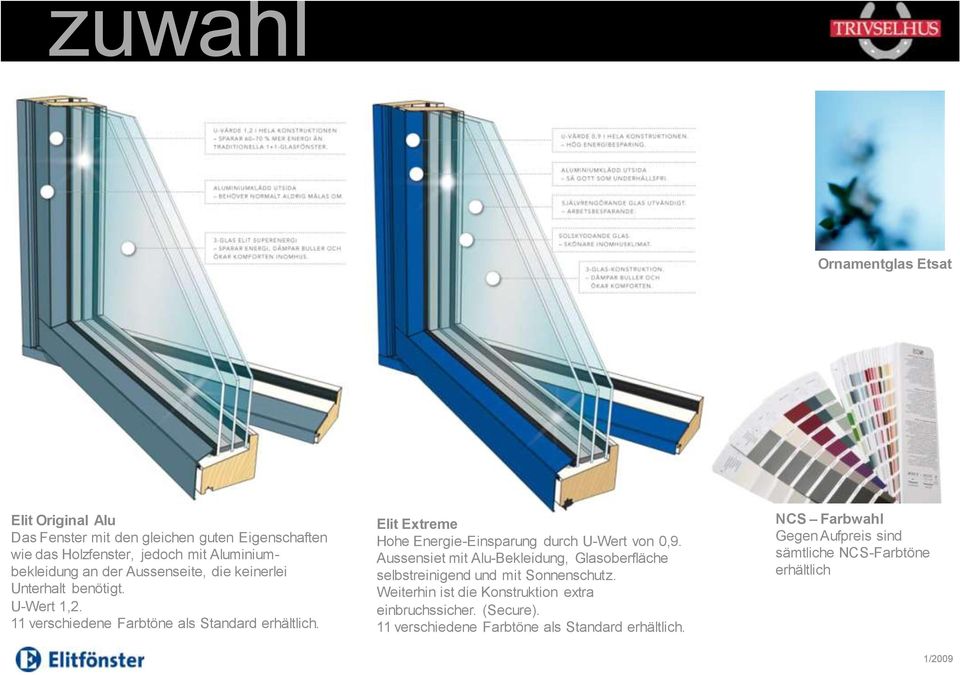

14 zuwahl fönster Fönster tillval Ornamentglas Etsat Elit Original Alu Das Fenster mit den gleichen guten Eigenschaften wie das Holzfenster, jedoch mit Aluminiumbekleidung an der Aussenseite, die keinerlei Unterhalt benötigt. U-Wert 1,2. 11 verschiedene Farbtöne als Standard erhältlich. Elit Extreme Hohe Energie-Einsparung durch U-Wert von 0,9. Aussensiet mit Alu-Bekleidung, Glasoberfläche selbstreinigend und mit Sonnenschutz. Weiterhin ist die Konstruktion extra einbruchssicher. (Secure). 11 verschiedene Farbtöne als Standard erhältlich. NCS Farbwahl Gegen Aufpreis sind sämtliche NCS-Farbtöne erhältlich

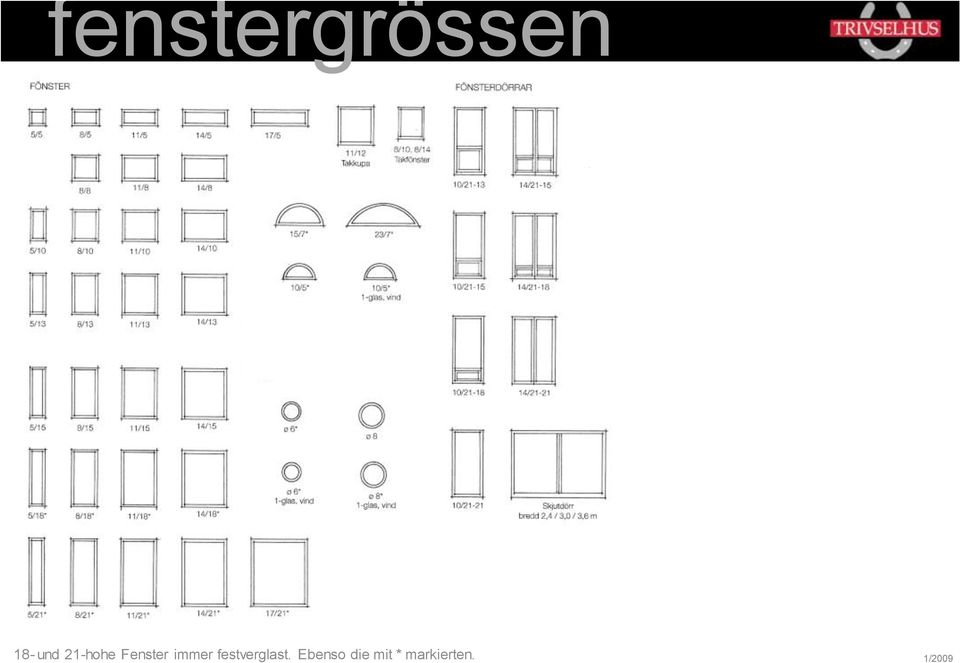

15 fenstergrössen fönsterstorlekar 18- und 21-hohe Fenster immer festverglast. Ebenso die mit * markierten.

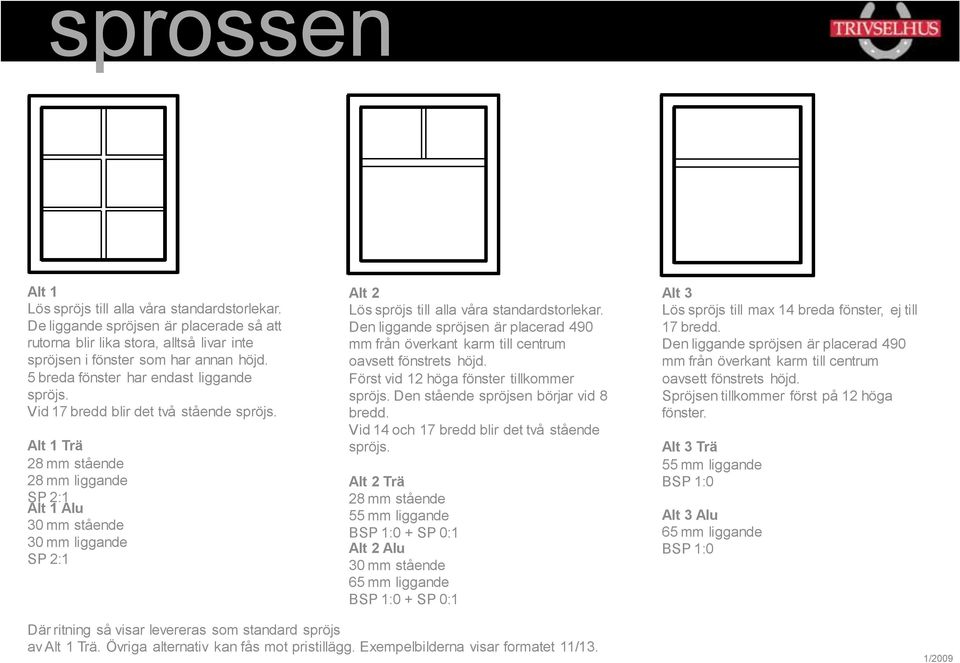

16 sprossen Spröjs Alt 1 Lös spröjs till alla våra standardstorlekar. De liggande spröjsen är placerade så att rutorna blir lika stora, alltså livar inte spröjsen i fönster som har annan höjd. 5 breda fönster har endast liggande spröjs. Vid 17 bredd blir det två stående spröjs. Alt 1 Trä 28 mm stående 28 mm liggande SP 2:1 Alt 1 Alu 30 mm stående 30 mm liggande SP 2:1 Alt 2 Lös spröjs till alla våra standardstorlekar. Den liggande spröjsen är placerad 490 mm från överkant karm till centrum oavsett fönstrets höjd. Först vid 12 höga fönster tillkommer spröjs. Den stående spröjsen börjar vid 8 bredd. Vid 14 och 17 bredd blir det två stående spröjs. Alt 2 Trä 28 mm stående 55 mm liggande BSP 1:0 + SP 0:1 Alt 2 Alu 30 mm stående 65 mm liggande BSP 1:0 + SP 0:1 Alt 3 Lös spröjs till max 14 breda fönster, ej till 17 bredd. Den liggande spröjsen är placerad 490 mm från överkant karm till centrum oavsett fönstrets höjd. Spröjsen tillkommer först på 12 höga fönster. Alt 3 Trä 55 mm liggande BSP 1:0 Alt 3 Alu 65 mm liggande BSP 1:0 Där ritning så visar levereras som standard spröjs av Alt 1 Trä. Övriga alternativ kan fås mot pristillägg. Exempelbilderna visar formatet 11/13.

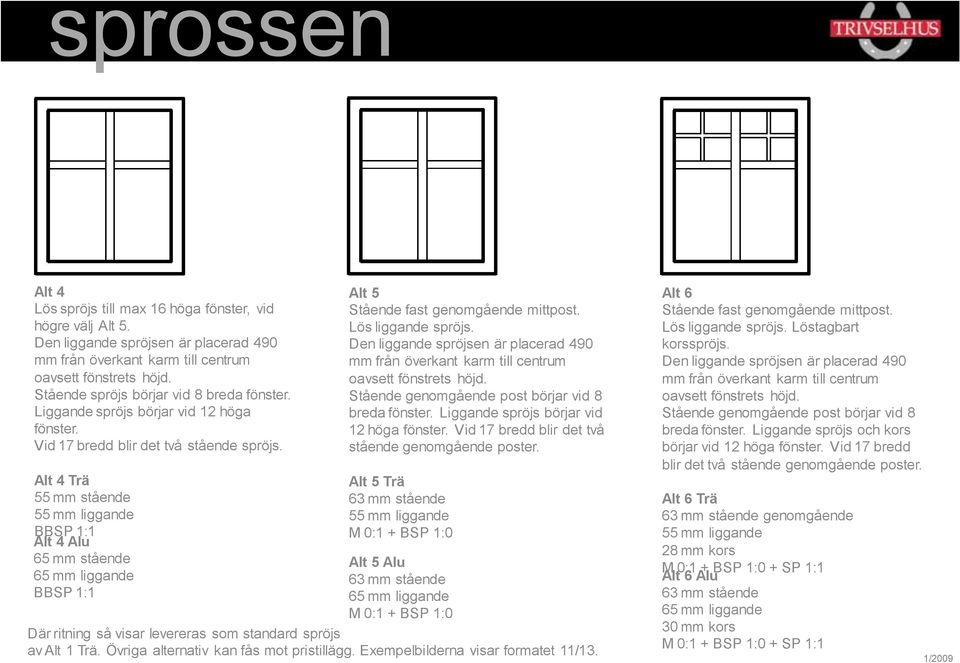

17 sprossen Spröjs Alt 4 Lös spröjs till max 16 höga fönster, vid högre välj Alt 5. Den liggande spröjsen är placerad 490 mm från överkant karm till centrum oavsett fönstrets höjd. Stående spröjs börjar vid 8 breda fönster. Liggande spröjs börjar vid 12 höga fönster. Vid 17 bredd blir det två stående spröjs. Alt 4 Trä 55 mm stående 55 mm liggande BBSP 1:1 Alt 4 Alu 65 mm stående 65 mm liggande BBSP 1:1 Alt 5 Stående fast genomgående mittpost. Lös liggande spröjs. Den liggande spröjsen är placerad 490 mm från överkant karm till centrum oavsett fönstrets höjd. Stående genomgående post börjar vid 8 breda fönster. Liggande spröjs börjar vid 12 höga fönster. Vid 17 bredd blir det två stående genomgående poster. Alt 5 Trä 63 mm stående 55 mm liggande M 0:1 + BSP 1:0 Alt 5 Alu 63 mm stående 65 mm liggande M 0:1 + BSP 1:0 Där ritning så visar levereras som standard spröjs av Alt 1 Trä. Övriga alternativ kan fås mot pristillägg. Exempelbilderna visar formatet 11/13. Alt 6 Stående fast genomgående mittpost. Lös liggande spröjs. Löstagbart korsspröjs. Den liggande spröjsen är placerad 490 mm från överkant karm till centrum oavsett fönstrets höjd. Stående genomgående post börjar vid 8 breda fönster. Liggande spröjs och kors börjar vid 12 höga fönster. Vid 17 bredd blir det två stående genomgående poster. Alt 6 Trä 63 mm stående genomgående 55 mm liggande 28 mm kors M 0:1 + BSP 1:0 + SP 1:1 Alt 6 Alu 63 mm stående 65 mm liggande 30 mm kors M 0:1 + BSP 1:0 + SP 1:1

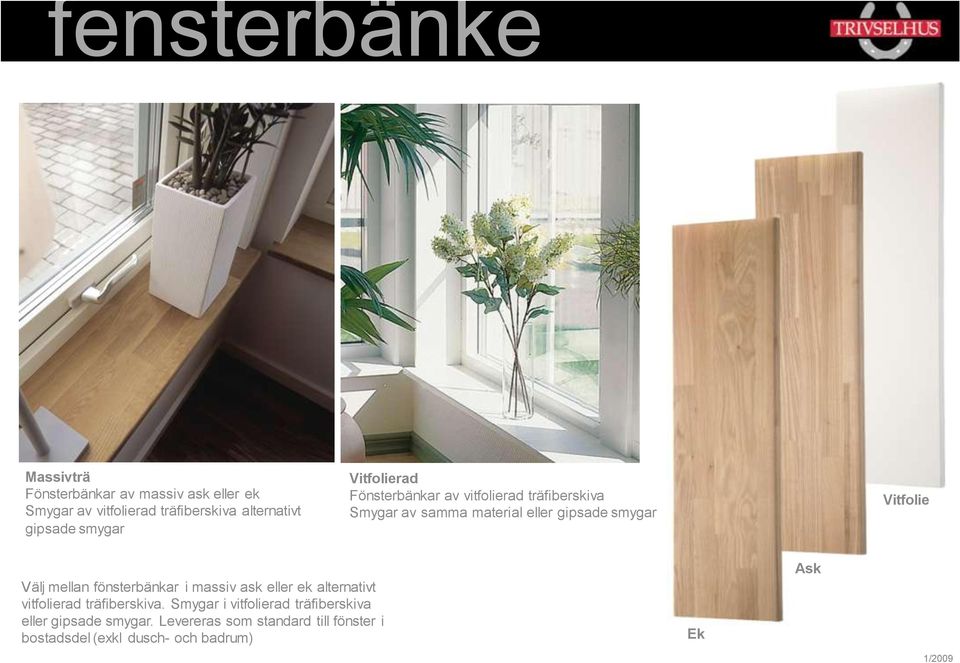

18 fensterbänke Fönsterbänkar Massivträ Fönsterbänkar av massiv ask eller ek Smygar av vitfolierad träfiberskiva alternativt gipsade smygar Vitfolierad Fönsterbänkar av vitfolierad träfiberskiva Smygar av samma material eller gipsade smygar Vitfolie Välj mellan fönsterbänkar i massiv ask eller ek alternativt vitfolierad träfiberskiva. Smygar i vitfolierad träfiberskiva eller gipsade smygar. Levereras som standard till fönster i bostadsdel (exkl dusch- och badrum) Ek Ask

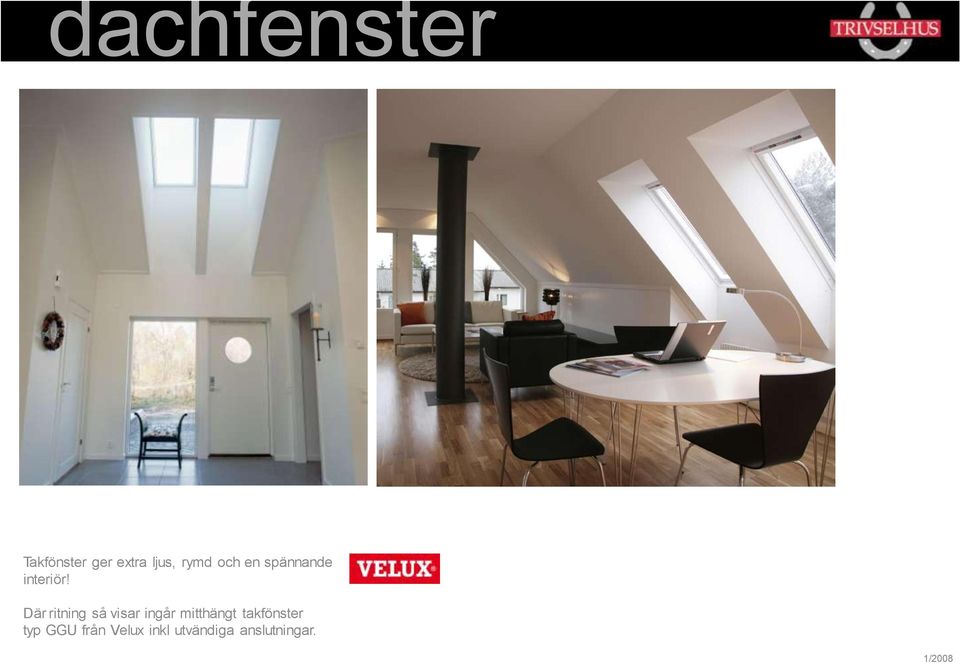

19 dachfenster Fönster Takfönster ger extra ljus, rymd och en spännande interiör! Där ritning så visar ingår mitthängt takfönster typ GGU från Velux inkl utvändiga anslutningar. 1/2008

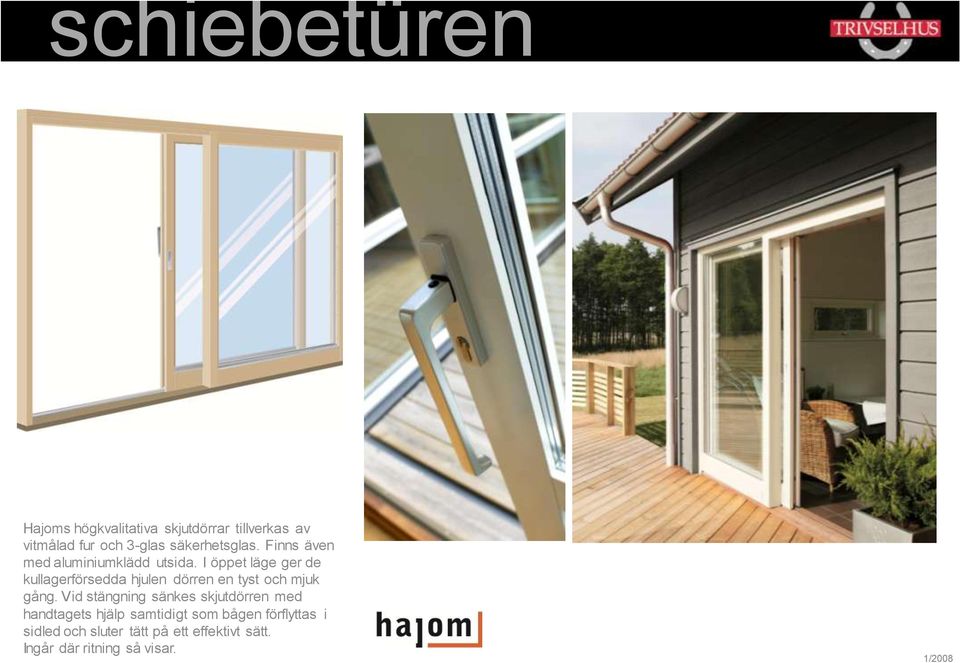

20 schiebetüren Skjutdörrar Hajoms högkvalitativa skjutdörrar tillverkas av vitmålad fur och 3-glas säkerhetsglas. Finns även med aluminiumklädd utsida. I öppet läge ger de kullagerförsedda hjulen dörren en tyst och mjuk gång. Vid stängning sänkes skjutdörren med handtagets hjälp samtidigt som bågen förflyttas i sidled och sluter tätt på ett effektivt sätt. Ingår där ritning så visar. 1/2008

21 haustüren Ytterdörrar YD 254G NCS S 1580-R YD 273G NCS S 3005-G50Y YD 506G NCS S 3502-Y YD 2018G NCS S 7500-N YD 2025G NCS S 6000-N YD 2024G NCS S 2005-Y20R YD 510G NCS S 2020-Y10R YD 9 NCS S 0502-Y Vitmålad, endast mönster på utsida Levereras till garage Snickar-Pers dörrar är dörrkvalitet på högsta nivå. Grundstandard för dörrar till huvud- och groventré är dörrblad målade i 1 st valfri NCS-kulör på inoch utsida. På detta blad syns exempel på kulörer utvalda av arkitekten. Dörrbladen har fönster i klarglas, som tillval finns glastyperna Cotswold, Katedral och Frostat. YD 9 levereras till fristående garage i vitt utförande.

22 türdrücker Trycken Ytterdörrstrycke Ytterdörrstrycke Ytterdörrstrycke Ytterdörrstrycke Mattborstad mässing typ Hoppe Verona Mattborstad aluminium typ Hoppe Verona Mattborstad aluminium typ Hoppe Stockholm Rostfritt typ Hoppe Trondheim Innerdörrstrycke Innerdörrstrycke Innerdörrstrycke Innerdörrstrycke Välj trycke till dina dörrar. Innerdörrstrycke och ytterdörrstrycke matchar varandra fint i denna serie från Hoppe.

23 innentüren Innerdörrar Addera Bas Addera P055 Addera P056 Addera P059 Addera P062 Kungsäter st detalj 18 2 st detalj 18 3 speglar 1 st detalj 5 i rostfritt 3 st detalj 6 i rostfritt Kungsäter speglar 1000 Polar massiv Dörrarna från Dooria/Kungsäter är byggda med känsla och stolthet för att ses som en vacker möbel. Välj mellan massiva dörrar Addera vit 1, 2 eller 3 speglar, Kungsäter 522 vit med 3 speglar, Kungsäter 700 vit med 4 speglar, slät vit massiv eller någon av de specialdesignade Adderadörrarna med infällda metallstavar eller dekorationsplåt i mattblästrat rostfritt. Tillval enligt separat blad och broschyr.

24 zuwahl innentüren Tillval innerdörrar POO1 Ek, lack Appl 7 ek (1 st) Opalglas POO2 Vit Appl 7 vit (1 st) Opalglas POO4 Ek, lack Appl 7 ek (3 st) Opalglas POO5 Vit Appl 7 vit (3 st) Opalglas PO10 Ek, lack Appl 3, metall (3 st) Opalglas PO11 Vit Appl 3, metall (3 st) Opalglas PO13 Ek, lack Appl 3, metall (1 st) Opalglas PO14 Vit Appl 3, metall (1 st) Opalglas Addera Helglasad Opalglas alt. Klarglas Applikation 7 Rostfri, med eller utan dekorationsbultar Opalglas Dooria Addera Bas kan varieras i det oändliga! För att underlätta har vi tagit fram några vanligt förekommande varianter. Applikation 7 i rostfritt kan väljas till såväl ekdörr som vit dörr. Övriga tillval enligt separat broschyr

25 öffnungszargen Öppningskarm Svängd valvkarm Rak öppningskarm Välj mellan obehandlad svängd valvkarm eller obehandlad rak öppningskarm. Ingår där ritning så visar. 1/2007

26 sauna DGM-72H Dörrblad i härdat säkerhetsglas försedd med silikontätningslist. Kan monteras högereller vänsterhängd. Ytterkarmmått 210 x 71 x 7 cm. Ingångsöppning 59 cm. Bastudörr Där ritning så visar ingår en bastu, med asplavar att sitta på samt granpanel till tak och väggar. Bastudörren DGM- 72H från Tylö är av härdat rökfärgat glas och ger behagligt ljusinsläpp och exklusiv känsla. Bastuaggregat från Tylö. 1/2008

27 erhöhte decke Ryggåstak Ryggåstak Öppet till nock Parallelltak med stödbalk Till ryggåstak levereras som standard gipsplank. Vidstående bilder visar tillval granpanel 1/2007

28 leisten Fasade Lister Gemensamma Profilerade Fasade foder 20 x 69 mm Dörrfoder Brytningslist 20 x 45 mm Övergång ryggåstak till plant tak Profilerade foder 15 x 69 mm Dörrfoder Fasad sockel 15 x 69 mm Golvlist Snedtakslist 19 x 56 mm Ryggåstak, snedtak 1 ½- plan Profilerad sockel 15 x 69 mm Golvlist Slät skugglist 25 x 36 mm Taklist Nocklist 21 x 69 mm Ryggåstak Svanhalslist 13 x 56 mm Taklist Släta Släta foder 15 x 56 mm Dörrfoder Hörnlist 33 x 33 mm Ryggåstak, burspråk Hörnkloss 30 x 30 x 90 mm Mot golvlist i hörn Slät sockel 12 x 56 mm Golvlist Släta foder 9,5 x 42 mm Vid vinds-/stödbenslucka Foderkloss 20 x 80 x 100 mm Mellan golvlist och dörrfoder Slät skugglist 25 x 36 mm Taklist Fasade alternativt släta eller profilerade lister av obehandlad furu. Det släta ger ett striktare utseende än det fasade välj den stil som passar ert hus bäst! 1/2008

29 treppen Innertrappa TYP A Räcke 1 Räckesstolpe P80 80x80 Räckesståndare SR Räcke 2 Räckesstolpe P80 80x80 Räckesståndare S 23 Räcke 3 Räckesstolpe P80 80x80 Räckesståndare S 15 Ek Ask Handledare/ överliggare GH1 42x80 Björk Invändig våningstrappa i klarlackad ask eller ek utan sättsteg. Raka handledare/överliggare samt räckesstolpe i klarlackad ask eller ek. Räckesståndare i klarlackad ask eller ek alternativt stålrör. Som tillval finns sättsteg som möjliggör att använda utrymmet under trappan som förråd. 1 Vangstycke 2 Plansteg 3 Sättsteg 4 Handledare/ ledstång 5 Ståndare 6 Stegdjup 7 Steghöjd 8 Trappbredd

30 treppen Innertrappa Ek Ask Handledare/ överliggare GH1 42x80 TYP B TYP SPIRAL Trappa Typ B Invändig våningstrappa med täckmålade underliggande vangstycken och räckesstolpe. Steg och handledare/överliggare i lackad ask eller ek. Räckesståndare stålrör. Kan ej levereras med sättsteg. Trappa Typ Spiral Ingår där ritning så visar

31 geländer V-Geländer Für Terrasse oder Balkon. Muss bei Anwendung am Balkon bauseits mit Kletterschutz (Acrylglas) komplettiert werden! Balkongeländer Diagonalpaneel Balkongeländer Funkis Speziell entwickelt für moderne Häuser. Horizontale 45 x 45 mm Riegel. Muss bauseits mit Kletterschutz (Acrylglas) komplettiert werden! Balkongeländer Vertikales Paneel. Wahlmöglichkeit zwischen 4 alternativen Balkon- bzw Terrassengeländern. Höhe 90 (Terrasse) bzw 110 cm (Balkon) Stützen, Balken, Geländerabschluss sowie Terrassenboden unter Unterschalung in druckimprägniertem Kieferholz. Restliche Geländerteile in grundiertem Kieferholz (ausser V-Geländer, welches ebenfalls druckimprägniert ist).

32 zuwahl geländer Tillval räcken Französischer Balkon Natureloxiertes Aluminium. Anwendbar bei nach innen öffnenden Fenstern im OG, Grösse 10/21 und 14/21. Aufpreis, fall nicht im Angebot ausdrücklich erwähnt.

33 garagentore Garageportar Bredpanel Slätpanel SLP 506 Weisse Doppeltür mit ausgefrästem Muster auf der Aussenseite, Fa. Snickar-Per Bei am Haus angeschlossenen Garagen. Bei freistehenden Garagen wird CarTeck GSW40 angewandt. CarTeck GSW40 Weisses Schiebetor mit wetterbeständiger Holzstrukturoberfläche. Breitpanel oder Glattpanel Breite 2,50 m (3 bzw 5 m Breite gegen Aufpreis) Fa. Teckentrup
