För att underlätta vid fasadarbeten finns genomgångssektioner som medger fri passage mellan två eller flera plattformar.

Transkript

1 Lyftanordningar Lättmetallställning Lättmetallställning, smal Den kan lätt monteras i trånga passager, i butiker, lagerlokaler samt mellan maskiner i fabrikslokaler. Upp- och nedgång sker på stegramens insida, genom lucka i plattformen. Alla stegramar är lika konstruerade, vilket gör att ett högt torn lätt kan göras om till två eller flera mindre ställningar. Ben och hjul passar lika bra till alla stegramar och kan lätt bytas. Stag med snabbkopplingar ger minutsnabb montering och en stabil ställning. Är också idealisk som fasadställning. Vid höjder över 2,5 m krävs stödben. Lättmetallställning, bred Passar för in- och utvändigt bruk. Stor plattformsyta som ger en betydande räckvidd vid exempelvis innertaks- arbeten. Hjulens infästning i stegramarna möjliggör snabbskifte från högt torn till flera mindre enheter. För att underlätta vid fasadarbeten finns genomgångssektioner som medger fri passage mellan två eller flera plattformar. Vid höjder över 4 m krävs stödben. Hantverkarställning består av hopfällbara sektioner, där gavlar och trappa viks samman till liten transportvolym. Vid monteringen hakas stag med snabblåsande kopplingar i gavlarna och sektionerna låses till varandra med inbyggda låskolvar. Fri plattformshöjd utan stödben är 4 m eller två sektioner. Mått B= 0,75 m L = 2,5 m H max (utan förankring) = 6 m utomhus Mått B=ca 1,3 m L = 2,5 m H max (utan förankring) = ca 8 m utomhus Mått B=0,75 m L = 2 m Max plattformshöjd = 1,9 m Fasad- och murarställning se sid 64. Ställningsutbildning, se sid 92 31

2 Jord- och bergborrmaskiner Jordborrmaskiner Produktnr Benämning Jordborrmaskin, bensin. Stihl BT360 Vikt 26 kg Kapacitet max borrhål 350 mm Kommentar För borrning av plinthål i porös mark Bergborrmaskiner OM JORD- OCH BERGBORRMASKINER Att bryta sten eller borra i jord kan vara både tidsödande och påfrestande. Det är därför viktigt att arbeta med väl dimensionerad utrustning som hjälper dig att utföra arbetet så effektivt som möjligt. Cramo erbjuder dig marknadens bredaste sortiment av såväl trycklufts- som bensindrivna jord- och bergborrmaskiner för både stora som små arbeten. Vi har i vårt sortiment prioriterat effektiv utrustning som minskar riskerna för vibrationsskador men långvarig användning i ett streck skall ändå undvikas. TILLBEHÖR: Bergborr Mejslar Jordborr mm Jordborr 90mm Jordborr mm Jordborr mm Förlängare Stihl 1000 mm Produktnr Benämning Vikt Luftförbrukning Bergborrmaskiner, tryckluft Bergborrmaskin, tryckluft. Atlas Copco RH kg 2200 l/min Bergborrmaskin, tryckluft. Atlas Copco RH kg 3480 l/min Bergborrmaskiner, bensin Vikt Max borrdjup Borrdimension Bergborrmaskin, bensin. Atlas Copco Cobra 149/Combi 25 kg 2 m mm Stenspräckningsutrustning, patroner - 32

3 Skruv- och spikverktyg Gipsskruvdragare OM SKRUV- OCH SPIKVERKTYG Spika och skruva kan vara ett tidsödande arbete om du inte använder rätt utrustning. Det finns idag spikverktyg som drivs av luft, patron och gas/batteri. Du hittar naturligtvis alla varianter i Cramos breda sortiment. I Cramos butikssortiment finner du ett urval av spik och skruv samt patroner och andra tillbehör. Produktnr Benämning Vikt Varvtal Skruvlängd Gipsskruvdragare el. Hilti SF 4000/SF 5000 eller motsv 1,3 kg /min Skruvautomat SMD57, passar till skruvdragare Hilti SF4000/SF5000 0,35 kg mm Gipsskruvautomat el. Senco Duraspin DS200-AC eller motsv 2,1 kg /min mm Gipsskruvdragare batteri. Hilti SF 4000A eller motsv 2,4 kg /min Gipsskruvautomat, batteri. Senco Duraspin DS205 2,3 kg / min mm Mutterdragare TILLBEHÖR till SKRUV- OCH SPIKVERKTYG Magasin till bultpistol Hilti X-AM72 Hylsor till mutterdragare Slang, vinda till luftverktyg Hilti-spik/skott Spik, dyckert, klammer Gips-, spånskive-, trall-, plåtskruv m m Drivgas till spikpistol Produktnr Benämning Vikt Hylsfäste Bultkapacitet Vridmoment Mutterdragare, el 2,9 kg 1/2 M12-M Nm Mutterdragare, el 5 kg 3/4 M14-M Nm Mutterdragare, batteridriven. Hitachi VR14DMR eller motsv 1,9 kg 1/2 M10-M Nm 33

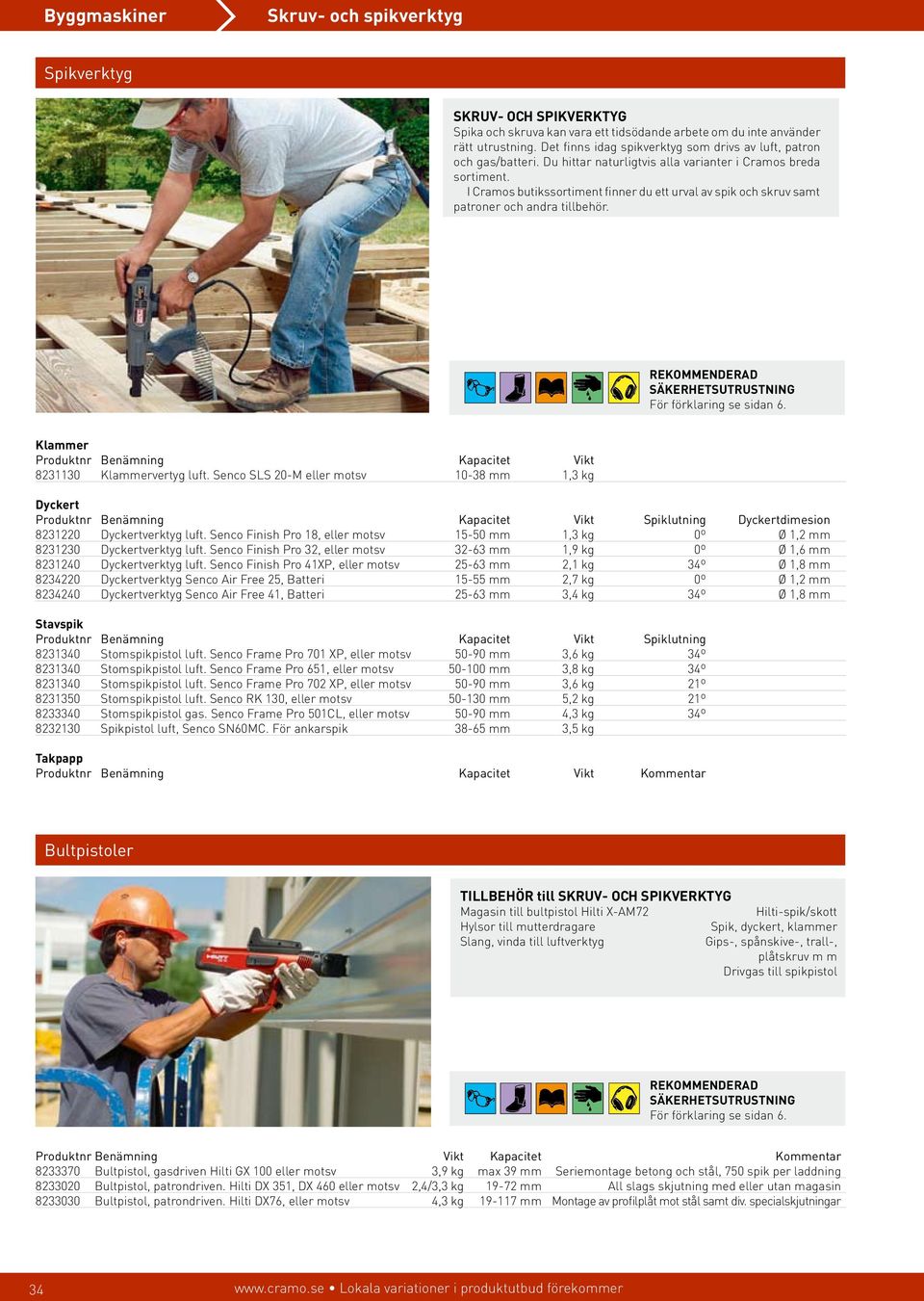

4 Skruv- och spikverktyg Spikverktyg SKRUV- OCH SPIKVERKTYG Spika och skruva kan vara ett tidsödande arbete om du inte använder rätt utrustning. Det finns idag spikverktyg som drivs av luft, patron och gas/batteri. Du hittar naturligtvis alla varianter i Cramos breda sortiment. I Cramos butikssortiment finner du ett urval av spik och skruv samt patroner och andra tillbehör. Klammer Produktnr Benämning Kapacitet Vikt Klammervertyg luft. Senco SLS 20-M eller motsv mm 1,3 kg Dyckert Produktnr Benämning Kapacitet Vikt Spiklutning Dyckertdimesion Dyckertverktyg luft. Senco Finish Pro 18, eller motsv mm 1,3 kg 0º Ø 1,2 mm Dyckertverktyg luft. Senco Finish Pro 32, eller motsv mm 1,9 kg 0º Ø 1,6 mm Dyckertverktyg luft. Senco Finish Pro 41XP, eller motsv mm 2,1 kg 34º Ø 1,8 mm Dyckertverktyg Senco Air Free 25, Batteri mm 2,7 kg 0º Ø 1,2 mm Dyckertverktyg Senco Air Free 41, Batteri mm 3,4 kg 34º Ø 1,8 mm Stavspik Produktnr Benämning Kapacitet Vikt Spiklutning Stomspikpistol luft. Senco Frame Pro 701 XP, eller motsv mm 3,6 kg 34º Stomspikpistol luft. Senco Frame Pro 651, eller motsv mm 3,8 kg 34º Stomspikpistol luft. Senco Frame Pro 702 XP, eller motsv mm 3,6 kg 21º Stomspikpistol luft. Senco RK 130, eller motsv mm 5,2 kg 21º Stomspikpistol gas. Senco Frame Pro 501CL, eller motsv mm 4,3 kg 34º Spikpistol luft, Senco SN60MC. För ankarspik mm 3,5 kg Takpapp Produktnr Benämning Kapacitet Vikt Kommentar Bultpistoler TILLBEHÖR till SKRUV- OCH SPIKVERKTYG Magasin till bultpistol Hilti X-AM72 Hilti-spik/skott Hylsor till mutterdragare Spik, dyckert, klammer Slang, vinda till luftverktyg Gips-, spånskive-, trall-, plåtskruv m m Drivgas till spikpistol Produktnr Benämning Vikt Kapacitet Kommentar Bultpistol, gasdriven Hilti GX 100 eller motsv 3,9 kg max 39 mm Seriemontage betong och stål, 750 spik per laddning Bultpistol, patrondriven. Hilti DX 351, DX 460 eller motsv 2,4/3,3 kg mm All slags skjutning med eller utan magasin Bultpistol, patrondriven. Hilti DX76, eller motsv 4,3 kg mm Montage av profilplåt mot stål samt div. specialskjutningar 34

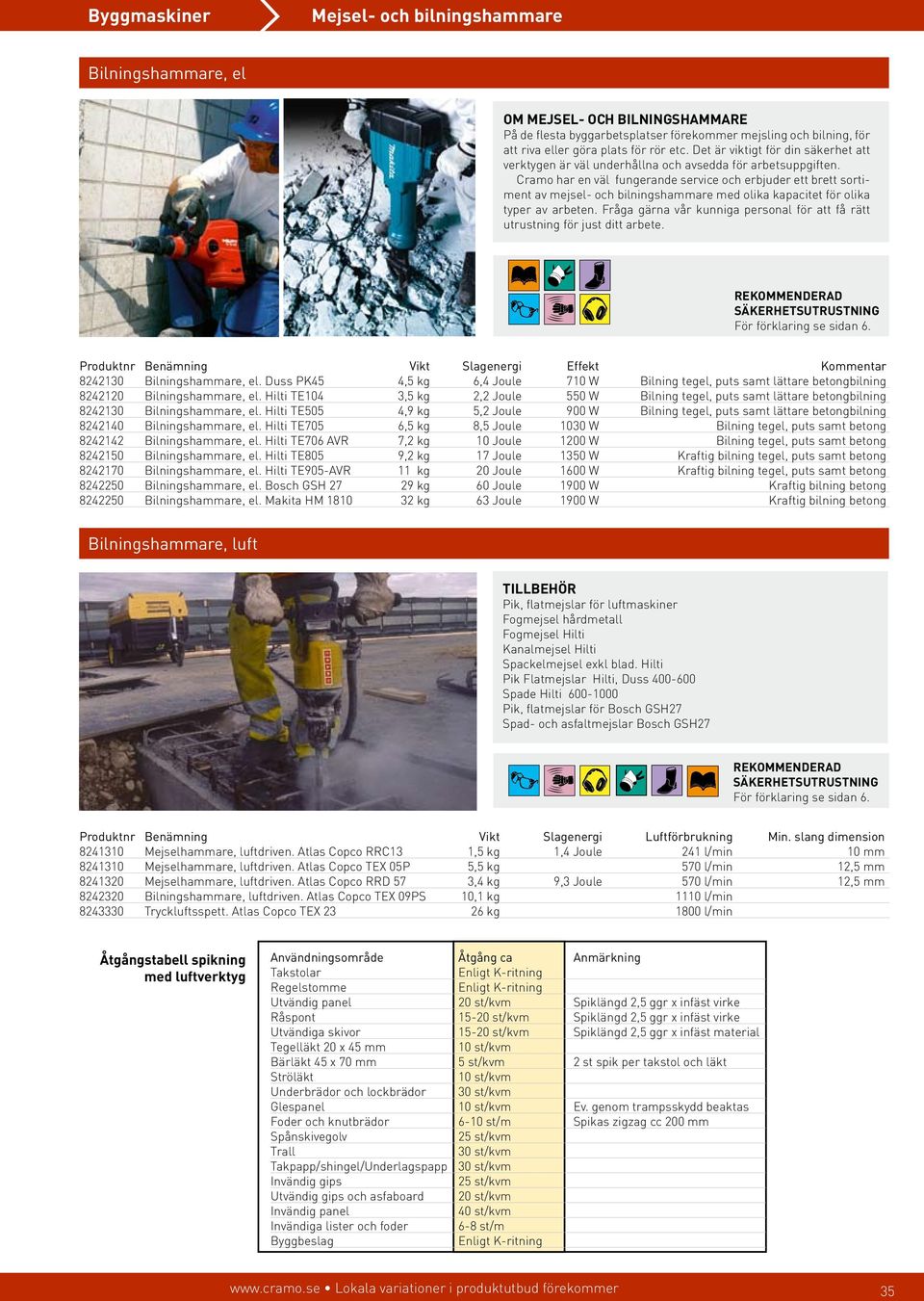

5 Mejsel- och bilningshammare Bilningshammare, el OM MEJSEL- OCH BILNINGSHAMMARE På de flesta byggarbetsplatser förekommer mejsling och bilning, för att riva eller göra plats för rör etc. Det är viktigt för din säkerhet att verktygen är väl underhållna och avsedda för arbetsuppgiften. Cramo har en väl fungerande service och erbjuder ett brett sortiment av mejsel- och bilningshammare med olika kapacitet för olika typer av arbeten. Fråga gärna vår kunniga personal för att få rätt utrustning för just ditt arbete. Produktnr Benämning Vikt Slagenergi Effekt Kommentar Bilningshammare, el. Duss PK45 4,5 kg 6,4 Joule 710 W Bilning tegel, puts samt lättare betongbilning Bilningshammare, el. Hilti TE104 3,5 kg 2,2 Joule 550 W Bilning tegel, puts samt lättare betongbilning Bilningshammare, el. Hilti TE505 4,9 kg 5,2 Joule 900 W Bilning tegel, puts samt lättare betongbilning Bilningshammare, el. Hilti TE705 6,5 kg 8,5 Joule 1030 W Bilning tegel, puts samt betong Bilningshammare, el. Hilti TE706 AVR 7,2 kg 10 Joule 1200 W Bilning tegel, puts samt betong Bilningshammare, el. Hilti TE805 9,2 kg 17 Joule 1350 W Kraftig bilning tegel, puts samt betong Bilningshammare, el. Hilti TE905-AVR 11 kg 20 Joule 1600 W Kraftig bilning tegel, puts samt betong Bilningshammare, el. Bosch GSH kg 60 Joule 1900 W Kraftig bilning betong Bilningshammare, el. Makita HM kg 63 Joule 1900 W Kraftig bilning betong Bilningshammare, luft TILLBEHÖR Pik, flatmejslar för luftmaskiner Fogmejsel hårdmetall Fogmejsel Hilti Kanalmejsel Hilti Spackelmejsel exkl blad. Hilti Pik Flatmejslar Hilti, Duss Spade Hilti Pik, flatmejslar för Bosch GSH27 Spad- och asfaltmejslar Bosch GSH27 Produktnr Benämning Vikt Slagenergi Luftförbrukning Min. slang dimension Mejselhammare, luftdriven. Atlas Copco RRC13 1,5 kg 1,4 Joule 241 l/min 10 mm Mejselhammare, luftdriven. Atlas Copco TEX 05P 5,5 kg 570 l/min 12,5 mm Mejselhammare, luftdriven. Atlas Copco RRD 57 3,4 kg 9,3 Joule 570 l/min 12,5 mm Bilningshammare, luftdriven. Atlas Copco TEX 09PS 10,1 kg 1110 l/min Tryckluftsspett. Atlas Copco TEX kg 1800 l/min Åtgångstabell spikning med luftverktyg Användningsområde Åtgång ca Anmärkning Takstolar Enligt K-ritning Regelstomme Enligt K-ritning Utvändig panel 20 st/kvm Spiklängd 2,5 ggr x infäst virke Råspont st/kvm Spiklängd 2,5 ggr x infäst virke Utvändiga skivor st/kvm Spiklängd 2,5 ggr x infäst material Tegelläkt 20 x 45 mm 10 st/kvm Bärläkt 45 x 70 mm 5 st/kvm 2 st spik per takstol och läkt Ströläkt 10 st/kvm Underbrädor och lockbrädor 30 st/kvm Glespanel 10 st/kvm Ev. genom trampsskydd beaktas Foder och knutbrädor 6-10 st/m Spikas zigzag cc 200 mm Spånskivegolv 25 st/kvm Trall 30 st/kvm Takpapp/shingel/Underlagspapp 30 st/kvm Invändig gips 25 st/kvm Utvändig gips och asfaboard 20 st/kvm Invändig panel 40 st/kvm Invändiga lister och foder 6-8 st/m Byggbeslag Enligt K-ritning 35

6 Kapmaskiner och svetsutrustning Sticksågar Produktnr Benämning Sticksåg, el. Hilti WSJ 850 EB Sticksåg, el. Bosch GST 85 Vikt 2,5 kg 2,4 kg Sågdjup trä 150 mm 150 mm Sågdjup metall 10 mm 10 mm Sågdjup aluminium 25 mm 25 mm Tigersågar OM KAPMASKINER OCH SÅGAR För att få ett bra resultat när du kapar eller sågar i olika material och vid olika arbetssituationer krävs utrustning som är speciellt avsedd för situationen. I Cramos breda sortiment finner du allt från standardmaskiner som sticksåg och golvsåg till specialmaskiner som kakelskärare och bandsåg för lättbetong, allt för att du skall få rätt maskin till just ditt arbete. Sågblad, klingor och andra tillbehör av välkända varumärken finner du bland våra butiksvaror. Produktnr Benämning Vikt Effekt Slagtal Slaglängd Tigersåg Hilti WSR1250PE 4,2 kg 1250 W st/min 32 mm Tigersåg Hilti WSR1400PE 4,5 kg 1400 W st/min 32 mm Tigersåg, batteri. Hilti WSR650A 4,3 kg 24 V spänning st/min 32 mm Cirkelsågar TILLBEHÖR Rullbord Gjerde inkl stålanhåll Justerbord Gjerde inkl aluminiumanhåll Rullbord Dewalt Sågbänk Dewalt Gassvetsutrustning inkl 15 m slang Gastubskärra Produktnr Benämning Vikt Klingdiam Kapcitet Handcirkelsåg el. Hitachi C6BU 3,5 kg 165 mm mm / mm Handcirkelsåg, Hilti WSC85 kg 230 mm mm / mm Handcirkelsåg, styrning Festool TS 55 EBQ 4,5 kg 160 mm mm / mm 36

7 Kapmaskiner och svetsutrustning Kedjesågar OM KAPMASKINER OCH SÅGAR För att få ett bra resultat när du kapar eller sågar i olika material och vid olika arbetssituationer krävs utrustning som är speciellt avsedd för situationen. I Cramos breda sortiment finner du allt från standardmaskiner som sticksåg och golvsåg till specialmaskiner som kakelskärare och bandsåg för lättbetong, allt för att du skall få rätt maskin till just ditt arbete. Sågblad, klingor och andra tillbehör av välkända varumärken finner du bland våra butiksvaror. Produktnr Benämning Vikt Effekt Rek. svärdlängd Kedjesåg, el. Stihl E20C 4,4 kg 2000 W cm Kedjesåg, el. Husqvarna E321 4,5 kg 2000 W cm Kedjesåg, bensin. Stihl MS 260 C 4,8 kg 3,5 hk cm Kedjesåg, bensin. Husqvarna H353 5 kg 3,3 hk cm Kap- och klyvsågar Klyvsågar (bordssåg) Produktnr Benämning Vikt Klingdiam Klyv vid 90 Klyv vid 45 El Klyvsåg Dewalt 744XP 29 kg 250 mm h 79 mm h 57 mm 1-fas 10A Kap- och geringssågar Produktnr Benämning Vikt Klingdiam Kap vid H 90 / V 90 Kap vid H 45 / V 90 Kap vid H 90 / V 45 El Kap- och geringssåg. Dewalt ,5 kg 216 mm b 270 x h 60 mm b 190 x h 60 mm b 270 x h 48 mm 1-fas 10A Kap- och geringssåg. Dewalt ,5 kg 216 mm b 300 x h 70 mm b 212 x h 70 mm b 300 x h 50 mm 1-fas 10A Kap- och geringssåg. Makita LS kg 260 mm b 305 x h 95 mm b 215 x h 95 mm b 305 x h 50 mm 1-fas 10A Kap- och geringssåg. Dewalt kg 305 mm b 305 x h 91 mm b 215 x h 91 mm b 215 x h 64 mm 1-fas 10A Klyv-, kap- och geringssågar Produktnr Benämning Vikt Klingdiam Kap vid H 90 / V 90 Kap vid H 45 / V 90 Kap vid H 90 / V 45 El Gjerdesåg, exkl rullbord. Gjerde kg 400 mm b 630 x h 148 mm b 285 x h 48 mm b 200 x h 48 mm 3-fas 16A Klyv-, kap- och geringssåg. Dewalt kg 250 mm b 155 x h 68 mm b 95 x h 68 mm b 140 x h 50 mm 1-fas 10A Klyv-, kap- och geringssåg. Dewalt kg 305 mm b 205 x h 63 mm b 160 x h 35 mm b 205 x h 50 mm 1-fas 10A 37

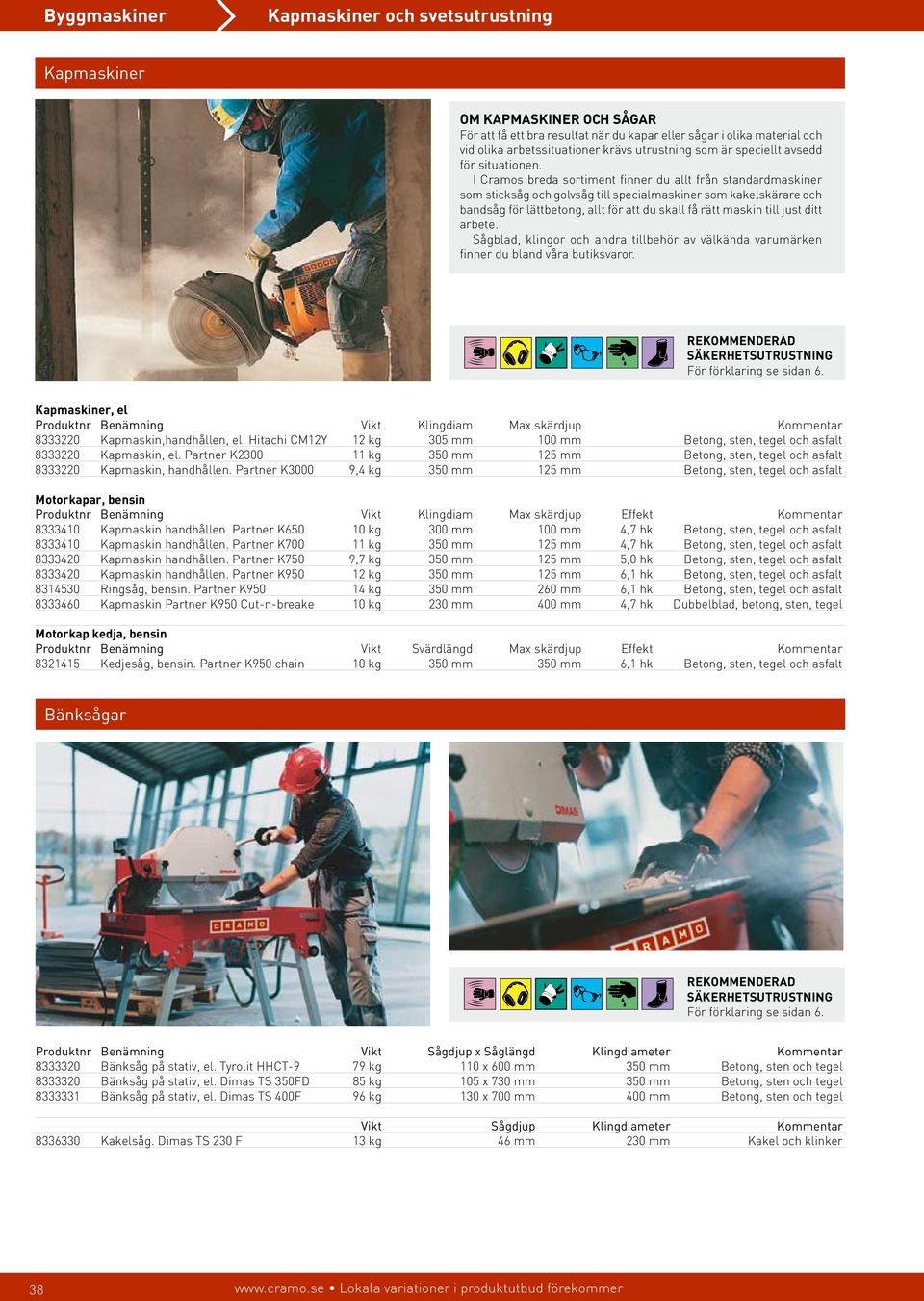

8 Kapmaskiner och svetsutrustning Kapmaskiner OM KAPMASKINER OCH SÅGAR För att få ett bra resultat när du kapar eller sågar i olika material och vid olika arbetssituationer krävs utrustning som är speciellt avsedd för situationen. I Cramos breda sortiment finner du allt från standardmaskiner som sticksåg och golvsåg till specialmaskiner som kakelskärare och bandsåg för lättbetong, allt för att du skall få rätt maskin till just ditt arbete. Sågblad, klingor och andra tillbehör av välkända varumärken finner du bland våra butiksvaror. Kapmaskiner, el Produktnr Benämning Vikt Klingdiam Max skärdjup Kommentar Kapmaskin,handhållen, el. Hitachi CM12Y 12 kg 305 mm 100 mm Betong, sten, tegel och asfalt Kapmaskin, el. Partner K kg 350 mm 125 mm Betong, sten, tegel och asfalt Kapmaskin, handhållen. Partner K3000 9,4 kg 350 mm 125 mm Betong, sten, tegel och asfalt Motorkapar, bensin Produktnr Benämning Vikt Klingdiam Max skärdjup Effekt Kommentar Kapmaskin handhållen. Partner K kg 300 mm 100 mm 4,7 hk Betong, sten, tegel och asfalt Kapmaskin handhållen. Partner K kg 350 mm 125 mm 4,7 hk Betong, sten, tegel och asfalt Kapmaskin handhållen. Partner K750 9,7 kg 350 mm 125 mm 5,0 hk Betong, sten, tegel och asfalt Kapmaskin handhållen. Partner K kg 350 mm 125 mm 6,1 hk Betong, sten, tegel och asfalt Ringsåg, bensin. Partner K kg 350 mm 260 mm 6,1 hk Betong, sten, tegel och asfalt Kapmaskin Partner K950 Cut-n-breake 10 kg 230 mm 400 mm 4,7 hk Dubbelblad, betong, sten, tegel Motorkap kedja, bensin Produktnr Benämning Vikt Svärdlängd Max skärdjup Effekt Kommentar Kedjesåg, bensin. Partner K950 chain 10 kg 350 mm 350 mm 6,1 hk Betong, sten, tegel och asfalt Bänksågar Produktnr Benämning Vikt Sågdjup x Såglängd Klingdiameter Kommentar Bänksåg på stativ, el. Tyrolit HHCT-9 79 kg 110 x 600 mm 350 mm Betong, sten och tegel Bänksåg på stativ, el. Dimas TS 350FD 85 kg 105 x 730 mm 350 mm Betong, sten och tegel Bänksåg på stativ, el. Dimas TS 400F 96 kg 130 x 700 mm 400 mm Betong, sten och tegel Vikt Sågdjup Klingdiameter Kommentar Kakelsåg. Dimas TS 230 F 13 kg 46 mm 230 mm Kakel och klinker 38

9 Kapmaskiner och svetsutrustning Kedjesågar Golvsågar Golvsågar el Produktnr Benämning Vikt Max sågdjup Klingdiameter Kommentar Golvsåg, betong/asfalt, el. Dimas BS-2 95 kg 200 mm 500 mm Betong, sten och asfalt Golvsåg, betong/asfalt, el. Dimas FS 800 E 220 kg 320 mm 800 mm Betong, sten och asfalt Golvsågar bensin Vikt Max sågdjup Klingdiameter Kommentar Golvsåg, betong/asfalt, bensin. Mikasa MCD-1U 57 kg 100 mm 300 mm Golvsåg, betong/asfalt, bensin. Dimas FS kg 120 mm 350 mm Golvsåg, betong/asfalt, bensin. Dimas FS kg 140 mm 400 mm Golvsåg, betong/asfalt, bensin. Dimas FS kg 200 mm 500 mm Golvsåg, betong/asfalt, bensin. Dimas FS 600 ca 250 kg 240 mm 625 mm 39

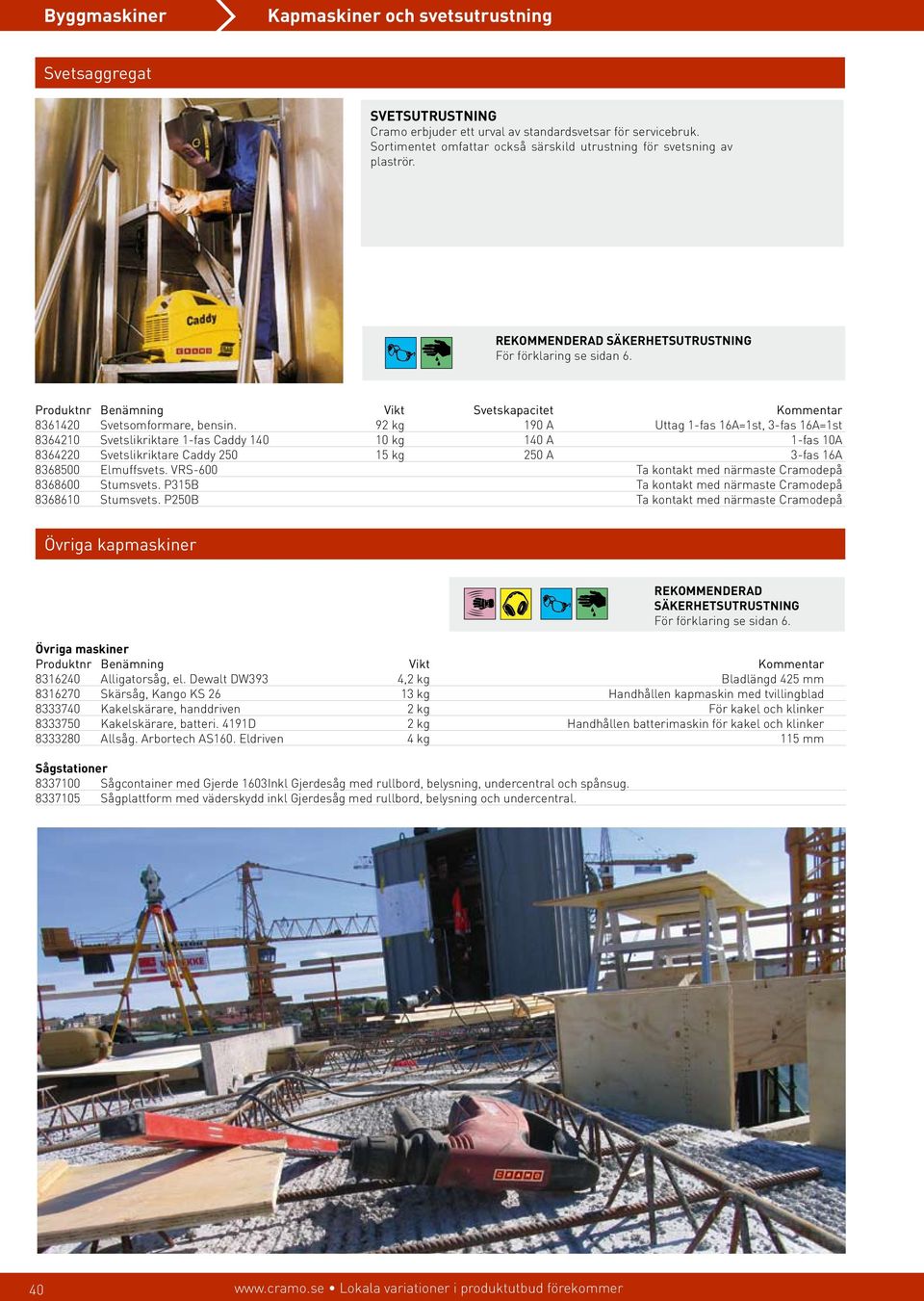

10 Kapmaskiner och svetsutrustning Svetsaggregat SVETSUTRUSTNING Cramo erbjuder ett urval av standardsvetsar för servicebruk. Sortimentet omfattar också särskild utrustning för svetsning av plaströr. Produktnr Benämning Vikt Svetskapacitet Kommentar Svetsomformare, bensin. 92 kg 190 A Uttag 1-fas 16A=1st, 3-fas 16A=1st Svetslikriktare 1-fas Caddy kg 140 A 1-fas 10A Svetslikriktare Caddy kg 250 A 3-fas 16A Elmuffsvets. VRS-600 Ta kontakt med närmaste Cramodepå Stumsvets. P315B Ta kontakt med närmaste Cramodepå Stumsvets. P250B Ta kontakt med närmaste Cramodepå Övriga kapmaskiner Övriga maskiner Produktnr Benämning Vikt Kommentar Alligatorsåg, el. Dewalt DW393 4,2 kg Bladlängd 425 mm Skärsåg, Kango KS kg Handhållen kapmaskin med tvillingblad Kakelskärare, handdriven 2 kg För kakel och klinker Kakelskärare, batteri. 4191D 2 kg Handhållen batterimaskin för kakel och klinker Allsåg. Arbortech AS160. Eldriven 4 kg 115 mm Sågstationer Sågcontainer med Gjerde 1603 Inkl Gjerdesåg med rullbord, belysning, undercentral och spånsug Sågplattform med väderskydd inkl Gjerdesåg med rullbord, belysning och undercentral. 40

11 Slip- och fräsmaskiner Vinkelkapar OM SLIP- OCH FRÄSMASKINER Cramo för ett brett sortiment av slip- och fräsmaskiner som hjälper dig att uppnå önskat resultat, oavsett vilket material som skall bearbetas. Vid slipning och fräsning är slip- och frässkivornas kvalitet av största vikt för att få rena och raka spår respektive slipytor. Du finner därför skivor för olika behov av välkända kvalitetsmärken bland Cramos butiksvaror. Produktnr Benämning Skivdiameter Effekt Varvtal Kap- och vinkelslip, el. Hilti DC125 eller motsv -125 mm 820 W 11000/min Kap- och vinkelslip, el. Hitachi G18SH eller motsv -180 mm 2000 W 8500/min Kap- och vinkelslip, el. Hilti DC 230-S eller motsv 230 mm 2500 W 6500/min Slipmaskiner, trä Handhållna slipmaskiner trä Produktnr Benämning Slipyta Effekt Vikt Kommentar Färg- och spackelborttagningsmaskin. Flex WS 702 VEA Giraff 225 mm 200 W 3,8 kg Når upp till 3 m utan stege Hörnslip, oscillerande Fein Multimaster 180 W 1,1 kg För lättare slipning, kan ej använda Fein Supercut-verktyg Hörnslip oscillerande, Fein Supercut 400 W 1,5 kg För lättare slipning, kan använda multimasters verktyg Planslipmaskin oscillerande, el. 350 W 2,8 kg Bandslipmaskin, el. Hitachi SB10 eller motsv 100x610 mm 950 W 5,3 kg 2 hastigheter Golvslipmaskiner trä Produktnr Benämning Slipbredd Effekt Vikt Kommentar Slipmaskin för trägolv, hylsa. Duri Lillhummel 200 mm 1800 W 44 kg Slipmaskin för trägolv, hylsa. Duri Scorpion / Libra 200 mm 1500 W 45 kg Slipmaskin för trägolv, band. Duri Aries 200 mm 2200 W 55 kg Kantslipmaskin för trägolv. Duri minikant eller motsv 150 mm 1000 W 8 kg Hyvelmaskin. Hitachi P20SA2 82 mm 720 W 3 kg Falsdjup 25 mm Mattstripper Bredd Effekt Vikt Duristripper 2000, handhållen 210 mm 2000 W 16 kg Duri Mulitistripper 320 mm 750 W 59 kg Wolf super stripper 370 mm 2500 W 100 kg 41

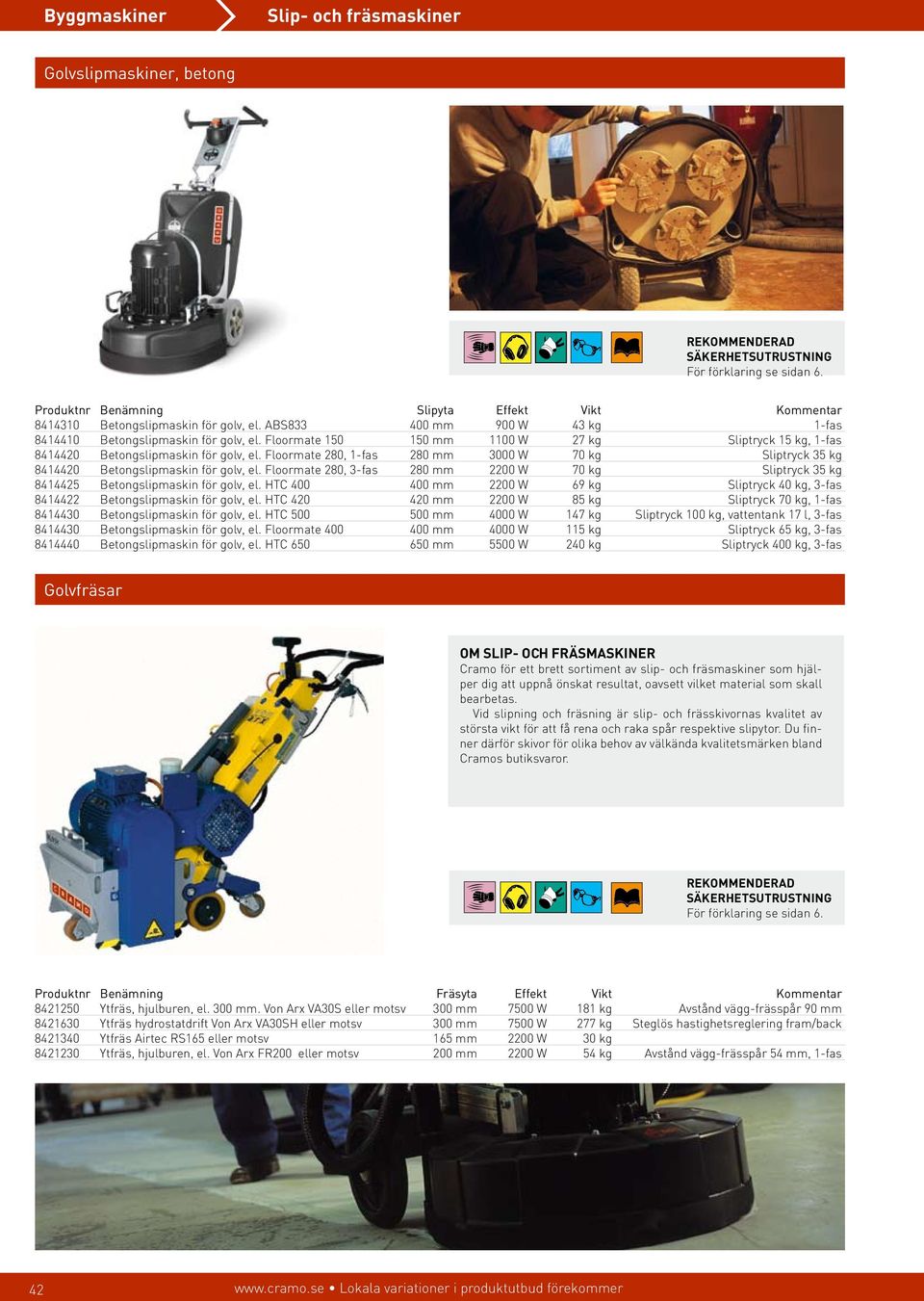

12 Slip- och fräsmaskiner Golvslipmaskiner, betong Produktnr Benämning Slipyta Effekt Vikt Kommentar Betongslipmaskin för golv, el. ABS mm 900 W 43 kg 1-fas Betongslipmaskin för golv, el. Floormate mm 1100 W 27 kg Sliptryck 15 kg, 1-fas Betongslipmaskin för golv, el. Floormate 280, 1-fas 280 mm 3000 W 70 kg Sliptryck 35 kg Betongslipmaskin för golv, el. Floormate 280, 3-fas 280 mm 2200 W 70 kg Sliptryck 35 kg Betongslipmaskin för golv, el. HTC mm 2200 W 69 kg Sliptryck 40 kg, 3-fas Betongslipmaskin för golv, el. HTC mm 2200 W 85 kg Sliptryck 70 kg, 1-fas Betongslipmaskin för golv, el. HTC mm 4000 W 147 kg Sliptryck 100 kg, vattentank 17 l, 3-fas Betongslipmaskin för golv, el. Floormate mm 4000 W 115 kg Sliptryck 65 kg, 3-fas Betongslipmaskin för golv, el. HTC mm 5500 W 240 kg Sliptryck 400 kg, 3-fas Golvfräsar OM SLIP- OCH FRÄSMASKINER Cramo för ett brett sortiment av slip- och fräsmaskiner som hjälper dig att uppnå önskat resultat, oavsett vilket material som skall bearbetas. Vid slipning och fräsning är slip- och frässkivornas kvalitet av största vikt för att få rena och raka spår respektive slipytor. Du finner därför skivor för olika behov av välkända kvalitetsmärken bland Cramos butiksvaror. Produktnr Benämning Fräsyta Effekt Vikt Kommentar Ytfräs, hjulburen, el. 300 mm. Von Arx VA30S eller motsv 300 mm 7500 W 181 kg Avstånd vägg-frässpår 90 mm Ytfräs hydrostatdrift Von Arx VA30SH eller motsv 300 mm 7500 W 277 kg Steglös hastighetsreglering fram/back Ytfräs Airtec RS165 eller motsv 165 mm 2200 W 30 kg Ytfräs, hjulburen, el. Von Arx FR200 eller motsv 200 mm 2200 W 54 kg Avstånd vägg-frässpår 54 mm, 1-fas 42

13 Slip- och fräsmaskiner Betongslip, handhållen OM SLIP- OCH FRÄSMASKINER Cramo för ett brett sortiment av slip- och fräsmaskiner som hjälper dig att uppnå önskat resultat, oavsett vilket material som skall bearbetas. Vid slipning och fräsning är slip- och frässkivornas kvalitet av största vikt för att få rena och raka spår respektive slipytor. Du finner därför skivor för olika behov av välkända kvalitetsmärken bland Cramos butiksvaror. Produktnr Benämning Slipyta Effekt Vikt Kommentar Betongslipmaskin, för vägg/tak, betonggiraff Flex WS1505FR 125 mm 600 W 5,5 kg För stående betongslipning av golv, tak och väggar Betongslipmaskin, handhållen. Flex LG1507VRD Betongslipmaskin, handhållen. Flex LG 1707 VRD eller motsv 105 mm 1500 W 4,3 kg Användbar i takvinklar, intill väggar etc, löstagbar nos Betongslipmaskin. Hilti DG 150 eller motsv 150 mm 2100 W 4,1 kg Övriga fräsar och slipar Produktnr Benämning Kapacitet Effekt Vikt Kommentar Handöverfräs, el. Festool OF 1010 EBQ eller motsv W 2,7 kg Spännhylsa 8 mm Ytfräs, handhållen, 1-fas. Festool SAF 750 E eller motsv 80 mm 750 W 3,7 kg Betongspårfräs. Hilti DC-20SE eller motsv 40/46 mm 1950 W 5,6 kg Måtten avser spårdjup/spårbredd Betongspårfräs, 1-fas. Baier BDN453 eller motsv 45/35 mm 1800 W 10 kg Måtten avser spårdjup/spårbredd 43

14 Borrmaskiner Borrmaskiner, el BORRMASKINER Många arbeten innefattar någon form av håltagning. Både för metalldelar, träbalkar och betonggolv finns rätt utrustning hos Cramo. Vi erbjuder också ett brett urval av borrar till olika material och i olika dimensioner, t ex kärnborrmaskiner för håltagning till VVSoch ventilationsrör. Bland våra butiksvaror hittar du borrar och andra tillbehör av välkända varumärken för bästa möjliga resultat. Produktnr Benämning Borrkapacitet (stål) Effekt Vikt Kommentar Handborrmaskin, el. Hitachi D10VF eller motsv -10 mm 710 W 1,8 kg Borrning i trä eller stål Handborrmaskin/ karmskruvdragare, el Makita DP mm 510 W 2,0 kg Dragning av karmskruv eller borrning i trä eller stål Magnetborrstativ Borrmaskiner, batteri Produktnr Benämning Borr / Skruvdragare, batteri. Borr / Skruvdragare, batteri. Hilti SF 121-A eller motsv Hilti SF 180-A eller motsv Fräsyta 1,5-13 mm 1,6-13 mm Effekt 3 Ah/12V 3 Ah/18V Vikt 1,9 kg 2,2 kg Kommentar Skruvning / borrning Skruvning / borrning TILLBEHÖR Borrtyp SDS +STS max. Borr-16mm längd upp till 250 mm Borr-16mm längd upp till 400 mm Borr-30mm längd upp till 250 mm Borr-30mm längd upp till 400 mm Borr-30mm längd upp till 600 mm Borr-30mm längd upp till 1000 mm Borr 31-50mm längd upp till 400 mm Borr 31-50mm längd upp till 600 mm Borr 31-50mm längd upp till 1000 mm HIT-väska ABS spikplatta ABS rotskiva K 03-K14 ABS slipplatta för rivklossar ABS frässkiva komplett Dammsugarkåpa 44

15 Borrmaskiner Borrhammare BORRMASKINER Många arbeten innefattar någon form av håltagning. Både för metalldelar, träbalkar och betonggolv finns rätt utrustning hos Cramo. Vi erbjuder också ett brett urval av borrar till olika material och i olika dimensioner, t ex kärnborrmaskiner för håltagning till VVSoch ventilationsrör. Bland våra butiksvaror hittar du borrar och andra tillbehör av välkända varumärken för bästa möjliga resultat. SÄKERHETS- UTRUSTNING För förklaring se sid 6. Borrhammare el Produktnr Benämning Borrkapacitet Effekt Vikt Slagenergi Kommentar (betong) Borrhammare, el. Hilti TE6-C eller motsv 4-24 mm 650 W 2,8 kg 1,8 J Borrning i betong/murverk, lättare mejslingsarbeten Borrhammare, el. Hilti TE2M eller motsv 4-20 mm 600 W 2,3 kg 1,8 J Borrning i trä och metall, borrning med slag i betong Borrhammare, el. Hilti TE6-C DRS eller motsv 4-16 mm 650 W 3,7 kg 1,8 J Med dammsugarmodul, därav mindre borrkapacitet Borrhammare batteri Borrhammare, batteri. HiltiTE6A 36V, eller motsv mm 375 W 4,7 kg 1,5 J Borrning i trä och metall, borrning med slag i betong Kombihammare el Användningsområde Borrhammare, el. Hilti TE16C eller motsv 5-28 mm 800 W 3,8 kg 3,2 J Borrning i betong/murverk, lättare mejslingsarbeten Kombihammare, el. Hilti TE35C eller motsv 6-82 mm 900 W 4,95 kg 3,8 J Borrning i betong/murverk, lättare mejslingsarbeten Kombihammare, el. Hilti TE56-ATC eller motsv -90 mm 1100 W 6,6 kg 7,0 J Borrning i betong /murverk, mejslingsfunktion, aktiv vridmomentskontroll Kombihammare, el. Hilti TE74/ TE75 eller motsv -125 mm 1050 W 7,9 kg 8,0 J Borrning i betong/murverk, mejslingsfunktion Kombihammare, el. Hilti TE76-ATC eller motsv -125 mm 1400 W 7,9 kg 8,3 J Borrning i betong/murverk, mejslingsfunktion, aktiv vridmomentskontroll Kärnborrmaskiner TILLBEHÖR Borrtyp SDS +STS max. Borr-16mm längd upp till 250 mm Borr-16mm längd upp till 400 mm Borr-30mm längd upp till 250 mm Borr-30mm längd upp till 400 mm Borr-30mm längd upp till 600 mm Borr-30mm längd upp till 1000 mm Borr 31-50mm längd upp till 400 mm Borr 31-50mm längd upp till 600 mm Borr 31-50mm längd upp till 1000 mm HIT-väska ABS spikplatta ABS rotskiva K 03-K14 ABS slipplatta för rivklossar ABS frässkiva komplett Dammsugarkåpa Produktnr Benämning Borrkap. Borrkap. Effekt Vikt Kommentar (tegel) (betong) Kärnborrmaskin, el. Hilti DD mm 8-42 mm 1700 W 6,2 kg Handhållen Kärnborrmaskin, el. Hilti DD mm -152 mm 1900 W 21 kg Stativ eller handhållen Kärnborrmaskin, el. Hilti DD mm mm 2000 W 26 kg Stativ Kärnborrmaskin, el. Hilti DD mm mm 2600 W 12,7 kg 3 hastigheter, borrstativ med snabbstämp Kärnborrmaskin, el. Hilti DD mm mm 2600 W 29 kg 3 hastigheter, borrstativ med snabbstämp Kärnborrmaskin, el. Hilti DD400E mm mm 4100 W 37 kg Stativ, 3-fas 45

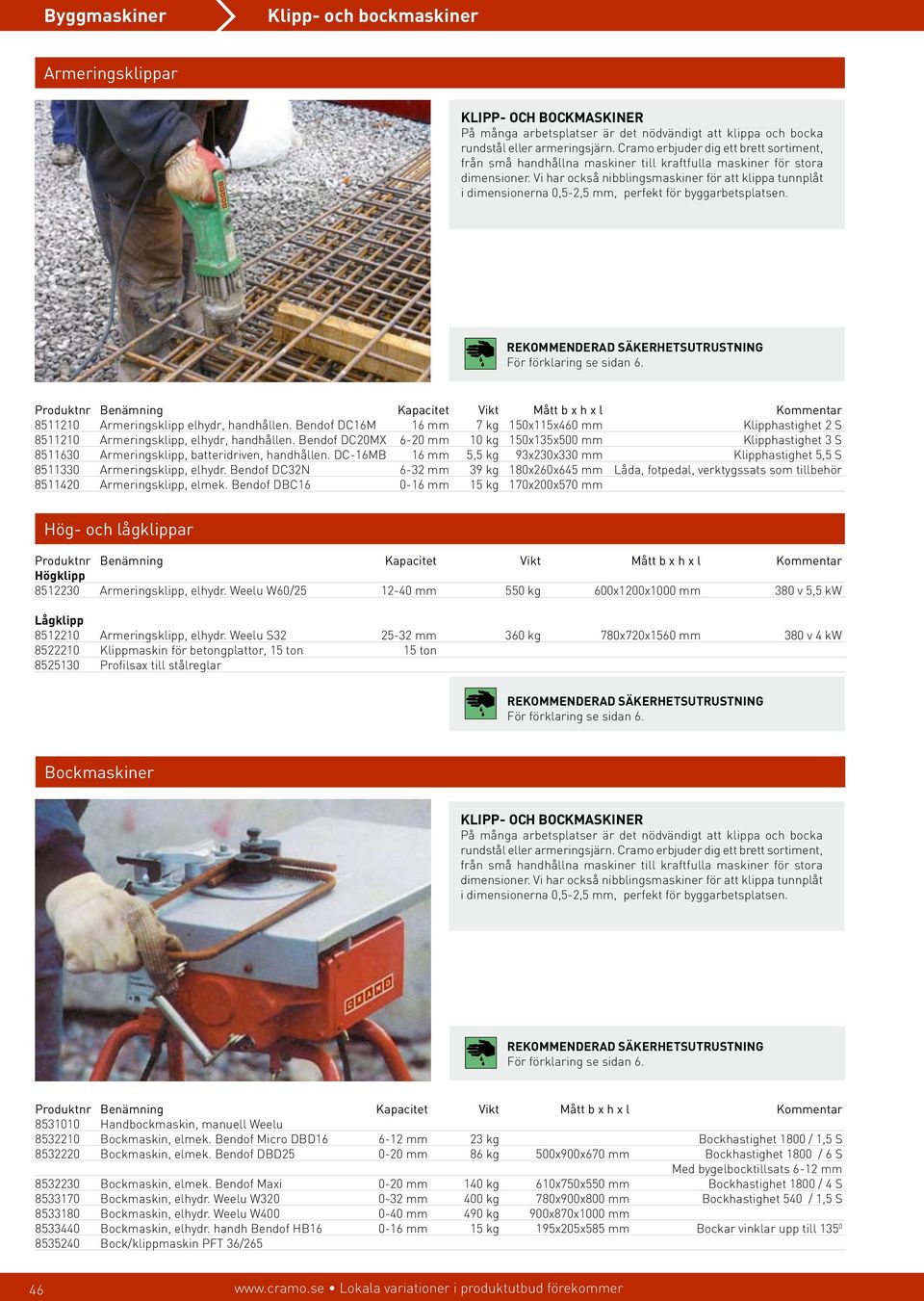

16 Klipp- och bockmaskiner Armeringsklippar KLIPP- OCH BOCKMASKINER På många arbetsplatser är det nödvändigt att klippa och bocka rundstål eller armeringsjärn. Cramo erbjuder dig ett brett sortiment, från små handhållna maskiner till kraftfulla maskiner för stora dimensioner. Vi har också nibblingsmaskiner för att klippa tunnplåt i dimensionerna 0,5-2,5 mm, perfekt för byggarbetsplatsen. Produktnr Benämning Kapacitet Vikt Mått b x h x l Kommentar Armeringsklipp elhydr, handhållen. Bendof DC16M 16 mm 7 kg 150x115x460 mm Klipphastighet 2 S Armeringsklipp, elhydr, handhållen. Bendof DC20MX 6-20 mm 10 kg 150x135x500 mm Klipphastighet 3 S Armeringsklipp, batteridriven, handhållen. DC-16MB 16 mm 5,5 kg 93x230x330 mm Klipphastighet 5,5 S Armeringsklipp, elhydr. Bendof DC32N 6-32 mm 39 kg 180x260x645 mm Låda, fotpedal, verktygssats som tillbehör Armeringsklipp, elmek. Bendof DBC mm 15 kg 170x200x570 mm Hög- och lågklippar Produktnr Benämning Kapacitet Vikt Mått b x h x l Kommentar Högklipp Armeringsklipp, elhydr. Weelu W60/ mm 550 kg 600x1200x1000 mm 380 v 5,5 kw Lågklipp Armeringsklipp, elhydr. Weelu S mm 360 kg 780x720x1560 mm 380 v 4 kw Klippmaskin för betongplattor, 15 ton 15 ton Profilsax till stålreglar Bockmaskiner KLIPP- OCH BOCKMASKINER På många arbetsplatser är det nödvändigt att klippa och bocka rundstål eller armeringsjärn. Cramo erbjuder dig ett brett sortiment, från små handhållna maskiner till kraftfulla maskiner för stora dimensioner. Vi har också nibblingsmaskiner för att klippa tunnplåt i dimensionerna 0,5-2,5 mm, perfekt för byggarbetsplatsen. Produktnr Benämning Kapacitet Vikt Mått b x h x l Kommentar Handbockmaskin, manuell Weelu Bockmaskin, elmek. Bendof Micro DBD mm 23 kg Bockhastighet 1800 / 1,5 S Bockmaskin, elmek. Bendof DBD mm 86 kg 500x900x670 mm Bockhastighet 1800 / 6 S Med bygelbocktillsats 6-12 mm Bockmaskin, elmek. Bendof Maxi 0-20 mm 140 kg 610x750x550 mm Bockhastighet 1800 / 4 S Bockmaskin, elhydr. Weelu W mm 400 kg 780x900x800 mm Bockhastighet 540 / 1,5 S Bockmaskin, elhydr. Weelu W mm 490 kg 900x870x1000 mm Bockmaskin, elhydr. handh Bendof HB mm 15 kg 195x205x585 mm Bockar vinklar upp till Bock/klippmaskin PFT 36/265 46

17 Klipp- och bockmaskiner Nibblare KLIPP- OCH BOCKMASKINER På många arbetsplatser är det nödvändigt att klippa och bocka rundstål eller armeringsjärn. Cramo erbjuder dig ett brett sortiment, från små handhållna maskiner till kraftfulla maskiner för stora dimensioner. Vi har också nibblingsmaskiner för att klippa tunnplåt i dimensionerna 0,5-2,5 mm, perfekt för byggarbetsplatsen. Produktnr Benämning Kapacitet Vikt Kommentar Nibblingsmaskin, el Fein RSS636 eller motsv -1,5 mm 1,6 kg Skärhastighet 1,7m/min Nibblingsmaskin, el Fein RSS638 eller motsv -2,5 mm 1,9 kg Skärhastighet 2,5m/min Nibblare Fein BLK 5.0 eller motsv 3-5 mm 3,8 kg Skärhastighet 1,3m/min Nibblare Trumph N mm 8,3 kg Skärhastighet 1,7m/min Najomater NAJOMATER På många arbetsplatser är det nödvändigt att klippa och bocka rundstål eller armeringsjärn. Cramo erbjuder dig ett brett sortiment, från små handhållna maskiner till kraftfulla maskiner för stora dimensioner. Najningsmaskinen Najomat utför najning och distanssättning i ett arbetsmoment. Najomaten passar vid tradiotionell armering men är även lämplig för rörmokare och elektriker. Produktnr Benämning Kapacitet Vikt Najomat Gothia RB392/RB mm 2,6 kg Najomat Bevini Jutajer mm 2,5 kg Najomat RB mm 3,5 kg 47

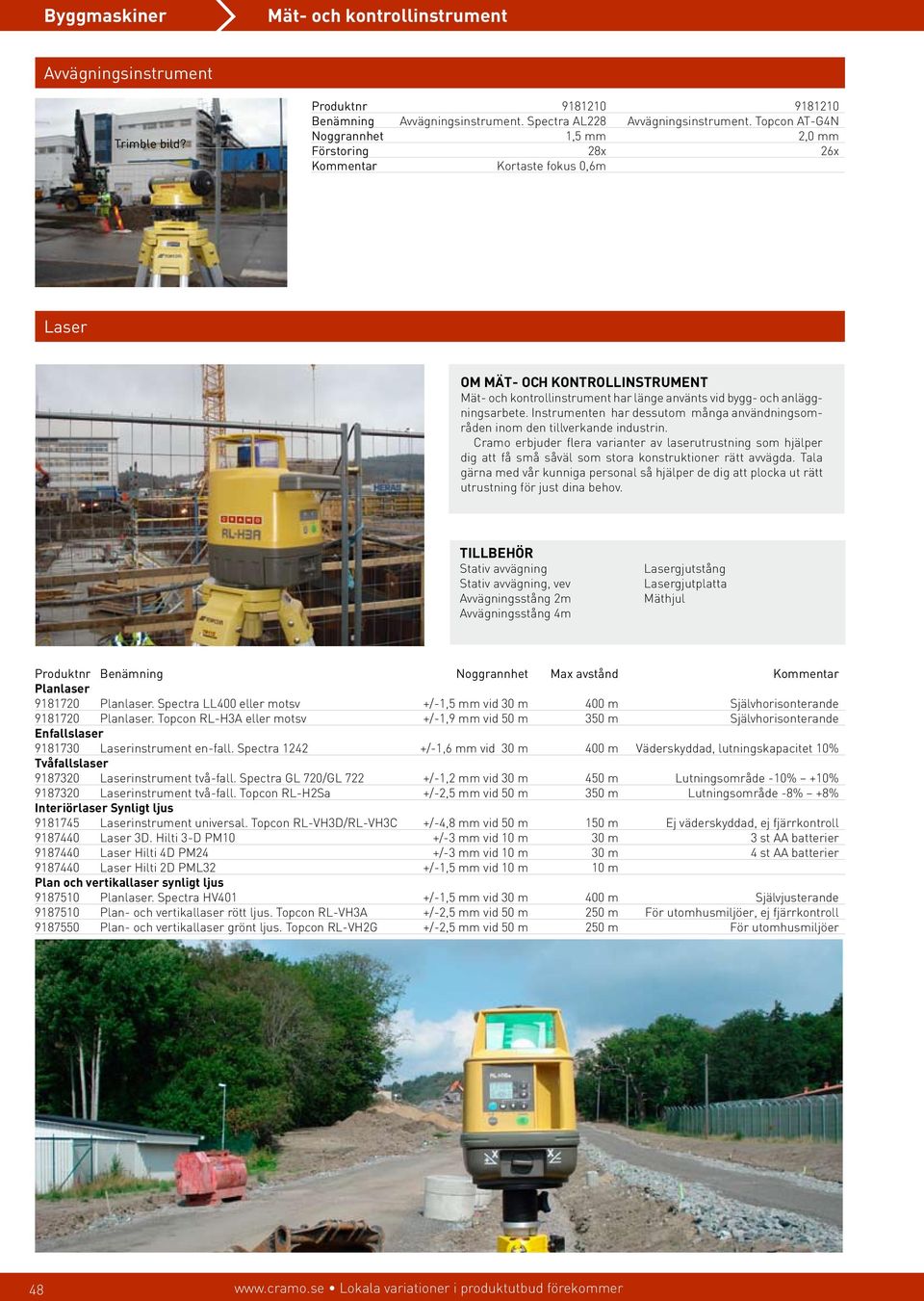

18 Mät- och kontrollinstrument Avvägningsinstrument Trimble bild? Produktnr Benämning Avvägningsinstrument. Spectra AL228 Avvägningsinstrument. Topcon AT-G4N Noggrannhet 1,5 mm 2,0 mm Förstoring 28x 26x Kommentar Kortaste fokus 0,6m Laser OM MÄT- OCH KONTROLLINSTRUMENT Mät- och kontrollinstrument har länge använts vid bygg- och anläggningsarbete. Instrumenten har dessutom många användningsområden inom den tillverkande industrin. Cramo erbjuder flera varianter av laserutrustning som hjälper dig att få små såväl som stora konstruktioner rätt avvägda. Tala gärna med vår kunniga personal så hjälper de dig att plocka ut rätt utrustning för just dina behov. TILLBEHÖR Stativ avvägning Stativ avvägning, vev Avvägningsstång 2m Avvägningsstång 4m Lasergjutstång Lasergjutplatta Mäthjul Produktnr Benämning Noggrannhet Max avstånd Kommentar Planlaser Planlaser. Spectra LL400 eller motsv +/-1,5 mm vid 30 m 400 m Självhorisonterande Planlaser. Topcon RL-H3A eller motsv +/-1,9 mm vid 50 m 350 m Självhorisonterande Enfallslaser Laserinstrument en-fall. Spectra /-1,6 mm vid 30 m 400 m Väderskyddad, lutningskapacitet 10% Tvåfallslaser Laserinstrument två-fall. Spectra GL 720/GL 722 +/-1,2 mm vid 30 m 450 m Lutningsområde -10% +10% Laserinstrument två-fall. Topcon RL-H2Sa +/-2,5 mm vid 50 m 350 m Lutningsområde -8% +8% Interiörlaser Synligt ljus Laserinstrument universal. Topcon RL-VH3D/RL-VH3C +/-4,8 mm vid 50 m 150 m Ej väderskyddad, ej fjärrkontroll Laser 3D. Hilti 3-D PM10 +/-3 mm vid 10 m 30 m 3 st AA batterier Laser Hilti 4D PM24 +/-3 mm vid 10 m 30 m 4 st AA batterier Laser Hilti 2D PML32 +/-1,5 mm vid 10 m 10 m Plan och vertikallaser synligt ljus Planlaser. Spectra HV401 +/-1,5 mm vid 30 m 400 m Självjusterande Plan- och vertikallaser rött ljus. Topcon RL-VH3A +/-2,5 mm vid 50 m 250 m För utomhusmiljöer, ej fjärrkontroll Plan- och vertikallaser grönt ljus. Topcon RL-VH2G +/-2,5 mm vid 50 m 250 m För utomhusmiljöer 48

19 Mät- och kontrollinstrument Rörläggningslaser Topcon???? MÄT- OCH KONTROLLINSTRUMENT Mät- och kontrollinstrument har länge använts vid bygg- och anläggningsarbete. Instrumenten har dessutom många användningsområden inom den tillverkande industrin. Cramo erbjuder flera varianter av laserutrustning som hjälper dig att få små såväl som stora konstruktioner rätt avvägda. Tala gärna med vår kunniga personal så hjälper de dig att plocka ut rätt utrustning för just dina behov. Produktnr Benämning Noggrannhet Lutningsområde Kommentar Rörläggningslaser. Spectra DG711 eller motsv +/-1,5 mm vid 30 m -15%-40% Temperaturkompensering Rörläggningslaser. Topcon TP-L4, rött ljus +/-2,4 mm vid 50 m -15%-40% Rörläggningslaser. Topcon TP-L4G, grönt ljus +/-2,4 mm vid 50 m -15%-40% 4 ggr synbarhet jmf rött ljus Övrigt TILLBEHÖR Stativ avvägning Stativ avvägning, vev Avvägningsstång 2m Avvägningsstång 4m Lasergjutstång Lasergjutplatta Mäthjul Produktnr Benämning Mätområde Upplösning Kommentar Fuktindikator. Protimeter Surveymaster -70% FK 0,10% Visar upp till 70% FK Metallsökare Detektor armering, koppar, el. HiltiPS20 +/-3 mm vid mm Distansmätare. Hilti PD30 +/-1,5 mm Räckvidd 70 m, 200 m med måltavla Värmekamera, Flir Infracam C Lagrar 50 bilder Jpeg Elektronisk avvägningsstång Z-Fix Programmerbart datorhuvud 49

20 Rengöringsutrustning Stoftavskiljare OM RENGÖRINGSUTRUSTNING, STOFTAVSKILJARE OCH BLÄSTER En förutsättning för en god arbetsmiljö är att arbetsplatsen i stor utsträckning kan hållas ren från stoft, damm, mikropartiklar samt gasformiga ämnen. Hos Cramo finns ett komplett sortiment av industridammsugare och luftrenare för både vått och torrt material. Vi har dessutom utrustning för att koppla samman slipoch fräsutrustning med vissa industridammsugare. Viss luftreningsutrustning har HEPA filter som stoppar det farliga osynliga mikrodammet samtidigt som samma utrustning klarar tyngre stoft. Utrustning finns där man direkt kan ansluta friskluft till den inre miljön samtidigt som man renar inomhus. Svetsrök samt andra varma arbeten kan filtreras bort av utrustning med aktiva kolfilter. Allt detta förbättrar din arbetsmiljö samt din hälsa. Tag kontakt med din närmaste Cramo-depå så hjälper vi dig att ta fram en fungerande lösning för tillfällig luftrening. Vi erbjuder också sandbläster och ett brett sortiment av högtryckstvättar med både kall- och hetvatten för effektiv rengöring. Produktnr Benämning Sugkapacitet Inlopp diam Vikt Volym Kommentar Dammsugare Dammsugare, el Hilti VCD 50. 2,1 kw 180 m3/h 36 mm 22 kg 50 l 1-fas, för icke hälsovådligt damm Dammsugare Festool CT44 eller motsv. 1,2kW 228 m3/h 27 mm 20 kg 42 l 1-fas, för icke hälsovådligt damm Stoftavskiljare trä, betong och miljöfarligt avfall Stoftavskiljare, el. Dustcontrol DC1800 Auto 190 m3/h 38 mm 10 kg 11 l 1-fas Stoftavskiljare, el. Dustcontrol DC2800C Auto 190 m3/h 38 mm 14 kg 11 l 1-fas Stoftavskiljare, el. Dustcontrol DC3800C 320 m3/h 50 mm 35 kg 30 l 1 fas Stoftavskiljare, el. Dustcontrol DC3800C Twin 320 m3/h 50 mm 54 kg 2x30 l 1-fas Stoftavskiljare, el. Dustcontrol DC5800C 5KW 470 m3/h 76 mm 205 kg 30 l 3-fas, 16A Stoftavskiljare, el. Dustcontrol DC5800C 9,2KW 800 m3/h 108 mm 210 kg 50 l 3-fas, 32 A. Kan kopplas till rörsystem Tillbehör stoftavskiljare, bör användas vid golvslipning Föravskiljare, centricyklon DC F mobil eller motsv - 76 mm 35 kg 95 l Lämplig för grovt material, vatten mm Föravskiljare, skottkärra - 76 mm 50 kg 120 l 2 inlopp för 2 maskiner samtidigt Våtsugar Produktnr Benämning Pullman PV250 P eller motsv Pullmann PV350P-400 eller motsv Pumpkapacitet 150 l/min 290 l/min Vikt 28 kg 47 kg Uppsamlingsvolym 29 l 55 l Kommentar Alla typer av våtsugning Alla typer av våtsugning TILLBEHÖR Dammsugarslang 38-75mm Högtrycksslang Vattenslang 1/2-1" Övrig rengöringsutrustning Produktnr Benämning Luftmängd b x h x l mm Vikt Kommentar Polermaskin. Golia Sandbläster, torr, mindre. Ecco B24 Pack 8 Bar 24 l 35 kg Sandbläster, torr, större. Ecco BRC 120M Pack 10,5 Bar 120 l 146 kg 50

21 Rengöringsutrustning Högtryckstvättar Produktnr Benämning Tryck Vattenmängd Vikt Kommentar Högtryckstvättar kallvatten Högtryckstvätt, 1-fas. Alto Poseidon Bar 12 l/min 70 kg Max matarvatten 60 0 C Högtryckstvätt, 1-fas. Alto 30CA special 160 Bar 10 l/min 24 kg Max matarvatten 60 0 C Högtryckstvätt, 3-fas. Alto Poseidon Bar 20 l/min 74 kg Max matarvatten 85 0 C Högtryckstvättar hetvatten Högtryckstvätt, 3-fas, diesel. Alto Neptune Bar 20 l /min 224 kg Max vatten in 400 C, ut C Luftrenare Produktnr Benämning Luftmängd b x h x l mm Vikt Kommentar Cirkulationsrenare. Aervent Mini 250 m 3 /h 335x390x kg Cirkulationsrenare A m 3 /h 420x410x kg 2 hastigheter Cirkualtionsrenare Dustcontrol Aircube 500 m 3 /h 350x380x kg 2 hastigheter Cirkulationsrenare A m 3 /h 650x850x kg 2 hastigheter 51

22 Rengöringsutrustning Guide till rätt stoftavskiljare Typ av arbete Maskintyp Stoftavskiljare Tillbehör Rek. Föravsk/tillbehör Bilning Bilningshammare DC 2800/DC1800 ø 50mm max 15m Borrning Kombihammare Borrhammare DC 2800/DC1800 Golvfräsning 250 mm =>350 mm DC3800 DC5800 ø 50mm max 15m ø 50mm max 30m DC AirCube & Sugkåpa bälg Sugkåpa & DC AirCube DCF Skottkärra DCF Skottkärra Golvslipning ABS 883 Floormate 150 Floormate 280 HTC 400 HTC 420 HTC 500 Floormate 400 Floormate 1000 DC3800 DC3800 DC3800 Twin DC3800 Twin DC3800 Twin DC5800 5kW DC5800 5kW DC5800 9,2 kw ø 50mm max 15m ø 50mm max 15m ø 50mm max 20m ø 50mm max 20m ø 50mm max 20m ø 50mm max 30m ø 50mm max 30m ø 76m max 30m DCF Cyklon/DCF Skottkärra DCF Cyklon/DCF Skottkärra DCF Cyklon/DCF Skottkärra DCF Cyklon/DCF Skottkärra DCF Cyklon/DCF Skottkärra DCF Cyklon/DCF Skottkärra Kärnborrning Materialtranport Kärnborr våt Kärnborr torr Utsug av kutterspån eller annat material DC2800 W DC2800 C DC ,2kW Suglans ø76mm Föravskiljare för utmatning i öppen container Rivning Slägga Bilmaskin Kapmaskin DC2800 DC3800 Twin ø 50mm max 20m AirCube & Sugkåpa Städning Lätt Tung DC3800/DC5800 ø 50mm 20-30m Vid centrala system; DCF Skottkärra Svetsning Sågning/Kapning Elsvets Migsvets Elmuffsvets Kap/Geringssåg Handhållen Sticksåg Cirkelsåg Geringssåg Partnerkap Vinkelkap ø mm DC3800Twin DC3800 ø 50mm max 10m ø 50mm max 10m DC AirCube Våtsugning Kärnborr Golvsåg Betongsåg Kakelsåg Bänksåg Övrig våtsugning PV350 PV350 PV350 PV350/PV250 PV350/PV250 PV350/PV250 ø 38mm max 5m ø 38mm max 5m ø 38mm max 5m ø 38mm max 5m ø 38mm max 5m ø 38mm max 5m Slamsäck Väggslipning/fräsning Slipmaskin ø mm Giraff Bandslip Ocillerande slip Handöverfräs Betongspårfräs Elhyvel DC2800 DC2800 ø 38mm max 5m DCF 2800 & AirCube AirCube Vad är det som skiljer en dammsugare och en stoftavskiljare? Den största skillnaden är avskiljningsgraden. Stoftavskiljare är utrustade med två filtersystem medan dammsugare oftast endast med ett. Stoftavskiljarens filtersystem är uppbyggt med ett finfilter och ett mikrofilter. Kombinationen av det två filterna ökar reningsgraden högst väsentligt. Finfiltret tar hand om merparten av alla partiklar förutom de minsta, och därmed, hälsovårdliga stoftet, som mikrofiltret tar bort. Alla Cramos stoftavskiljare är utrustade med mikrofilter vilket ger en avskiljningsgrad på 99,995% (enligt DOP test) Stoftavskiljaren klarar att hantera allt slags avfall, så som betongdamm, trä, asbest och PCB. Dammsugare är utrustade med finfilter och saknar mikrofiltret vilket gör dem hälsofarliga för dammsugning av betongdamm, kvarts, asbest eller PCB, de lämpar sig endast för användning vid trädamm och träspån samt finstädning. Stoftavskiljarna har ofta större uppsamlingskapacitet än dammsugarna. I kombination med stoftavskiljare behövs ofta en eller flera luftrenare. Dessa har till uppgift att rena luften från stoft och partiklar som yr upp vid rivningsarbeten och byggnadsarbeten. Luftrenarna är utrustade med ett förfilter samt mikrofilter. OBS! om stoftavskiljaren skall användas till asbest- eller PCB-sanering krävs särskilt tillstånd från Cramo 52

23 Rengöringsutrustning Nya vibrationsföreskrifterna AFS 2005:15 hand- och armvibrationer Bakgrund EU har sedan tidigare tagit beslut om att miniska vibrationsskadorna inom industrin genom regler för hur arbetstagaren får utsättas för hand-, arm- och helkroppsvibrationer (2002/44/EG). Svenska Arbetsmiljöverket har utifrån dessa EU-direktiv skrivit regler som skall tillämpas för den svenska marknaden. Dessa svenska regler trädde i kraft den 1 juli 2005 och heter AFS 2005:15. Lagens tillämpningsområde Föreskriften gäller för alla som kan utsättas för vibrationer i arbetet. Arbetsgivaren ansvarar bl.a. för Att planera arbetet så att riskerna för vibrationsskador elimineras eller minimeras vid källan. Ta hänsyn till den tekniska utvecklingen Göra riskbedömning med sakkunnig personal Vidta åtgärder om insats- och gränsvärdet överskrids Utbilda arbetstagarna på hur maskinerna skall hanteras och hur man minskar riskerna för vibrationsskador Räkna ut/mäta vibrationsexponeringen på arbetstagarna Information och utbildning så att maskinerna används rätt Arbetstagaren ansvarar bl.a för att Rätta sig efter anvisningar i utbildningen Upplysa arbetsgivaren om symptom på vibrationsskador uppstår Underrätta arbetsgivaren om maskinunderhåll Cramo ansvarar för att Hjälpa kunden att ta fram maskinens uppmätta vibrationsvärde som tillverkaren tillhandahåller (återfinns oftast i bruksanvisningen/instruktionsboken). Definitioner Daglig vibrationsexponering Den vibrationsdos man får i sig under en dag beroende på vibrationernas storlek och den tid man utsätts för vibrationerna. Gränsvärde Värde för den dagliga vibrationsexponeringen, vilket ej får överskridas. Gränsvärdet är >5 m/s². Insatsvärde Värdet för daglig vibrationsexponering, vilket innebär krav på insatser från arbetsgivaren om det överskrids. Insatsvärdet är <2,5 m/s². Obs! förväxla inte daglig vibrationsexponering med vibrationsnivån som anges i kataloger/manualer. Båda anges i m/s² men är helt olika saker. Vilka är skillnaderna mellan de nya och de gamla bestämmelserna? Alla uppmätta vibrationsvärden skall mätas i 3 riktningar så kallat 3-D värden mot tidigare en riktning, det så kallade 1-D värde. De nya bestämmelserna lägger ett stort ansvar på arbetsgivaren att följa upp och åtgärda eventuella konsekvenser med att hantera vibrerande maskiner. Var hittar jag vibrationsvärden Alla tillverkare har sedan länge varit tvungna att ange maskinens vibrationsvärde, det så kallade 1D värdet i bruksanvisningarna. I skrivande stund diskuterar maskintillverkarna hur det nya 3D värdet skall mätas. Mätstandarden är ännu inte fastställd varför vi lever med både 1D värden och 3D värden. Om 3D värdet skrivs ut i bruksanvisningarna skall detta användas vid beräkning av den teoretiska vibrationsexponeringen. Om endast 1D-värde uppges skall det multipliceras med följande faktorer; För borrhammare, kombihammare och tigersågar gäller Faktor 2,0 För mejselhammare och diamantborrmaskiner gäller Faktor 1,5 För vinkelslipar, sticksågar, cirkelsågar och skruvdragare gäller Faktor 1,5 Hur vet jag vilken vibrationsexponering jag utsätts för? Ett enkelt sätt att göra en teoretisk bedömning om vibrationsexponeringen under en arbetsdag kan göras genom Arbetslivsinstitutets hemsida Gå därefter in på Exponeringskalkylator. Under vibrationsnivå (m/s²) fyller du i maskinens/ernas vibrationsvärde (3D värde om det finns eller 1D värde x faktor) och under daglig exponeringstid fyller du i hur lång tid du arbetar med respektive maskin. Tänk på att det är endast tiden du håller in strömbrytaren som räknas. Tryck på räkna ut när du fyllt i alla uppgifter och du får fram den totala dagliga exponeringen. Om värdet är större än 2,5 m/s² (insatsvärde) eller överstiger 5m/s² (gränsvärdet) skall arbetsgivaren och arbetstagaren vidta nödvändiga åtgärder (se nedan). För att få en exakt uppgift om vibrationsexponeringen krävs en mätning på plats med maskin och arbetstagare. Vilka är symptomen för hand- och armvibrationer? Fingertoppar blir vita vid exponering i kyla Domningar och stickningar i fingrar Reducerad koordination i händer och fingrar Svårigheter att röra armar Smärtor i handleder, hand eller arm Vilka åtgärder skall arbetsgivaren vidta om insatsvärdet 2,5 m/s² överskrids? Vidta alternativa arbetsmetoder Byta till maskin med lägre vibrationsvärden Tekniska hjälpmedel, ex dämpning i handtag Begränsning av exponeringstiden Vilopauser m.m. Vilka åtgärder skall arbetsgivaren vidta om gränsvärdet 5 m/s² överskrids? Omedelbart stoppa vidare överskridanden Utreda orsaken till varför det inträffar Vidta sådana åtgärder att gränsvärdet inte överskrids i fortsättningen För ytterligare information om bestämmelserna se och 53
