1 NO FI Installationsanvisning 2 Installasjonsanvisning 27 Asennusohje 55 Installationsanvisning Skorstenssystem Skorsteinssystem Savupiippujärjestelmä

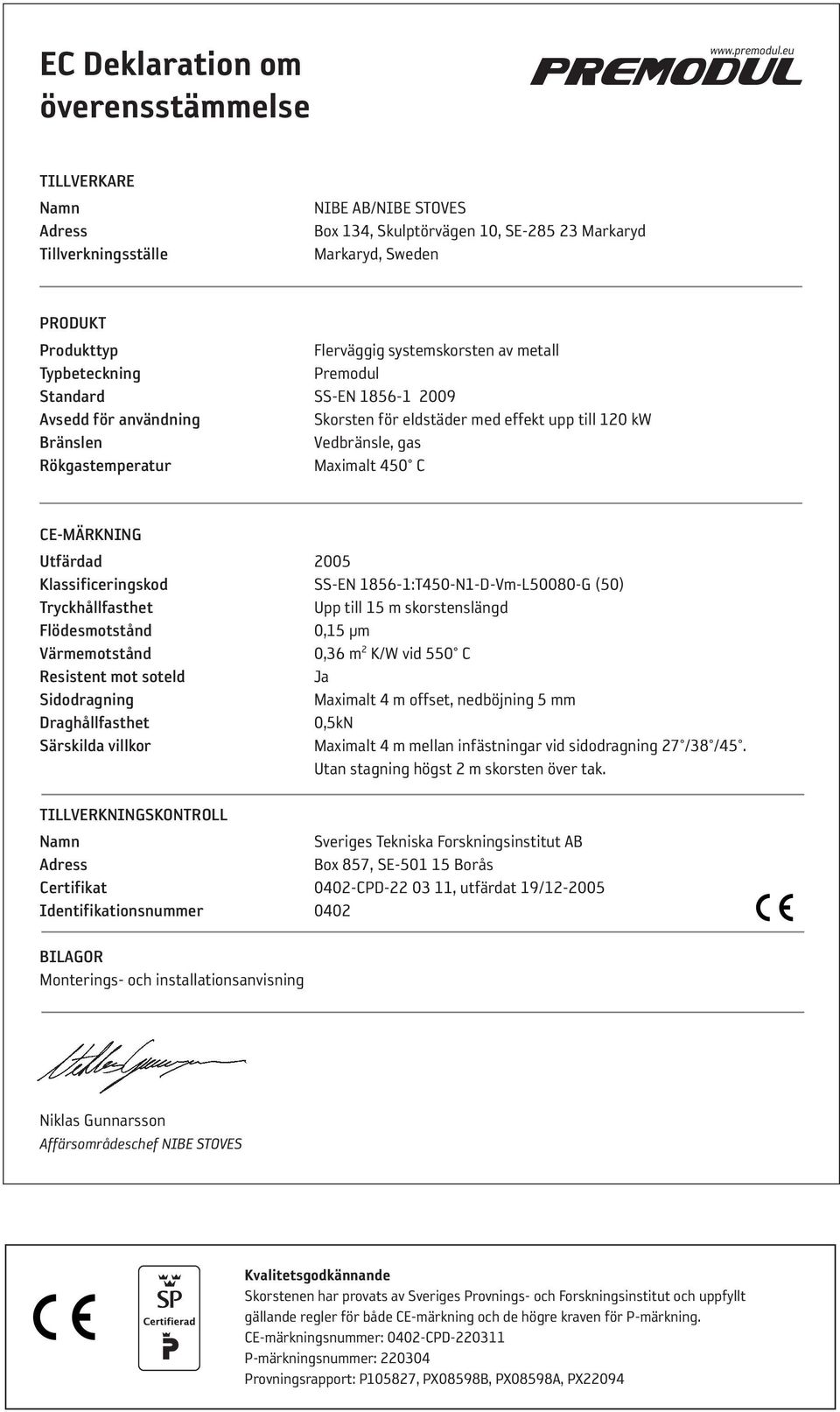

2 EC Deklaration om överensstämmelse TILLVERKARE Namn Adress Tillverkningsställe NIBE AB/NIBE STOVES Box 134, Skulptörvägen 10, Markaryd Markaryd, Sweden PRODUKT Produkttyp Flerväggig systemskorsten av metall Typbeteckning Standard SS-EN Avsedd för användning Skorsten för eldstäder med effekt upp till 120 kw Bränslen Vedbränsle, gas Rökgastemperatur Maximalt 450 C CE-MÄRKNING Utfärdad 2005 Klassificeringskod SS-EN :T450-N1-D-Vm-L50080-G (50) Tryckhållfasthet Upp till 15 m skorstenslängd Flödesmotstånd 0,15 µm Värmemotstånd 0,36 m 2 K/W vid 550 C Resistent mot soteld Ja Sidodragning Maximalt 4 m offset, nedböjning 5 mm Draghållfasthet 0,5kN Särskilda villkor Maximalt 4 m mellan infästningar vid sidodragning 27 /38 /45. Utan stagning högst 2 m skorsten över tak. TILLVERKNINGSKONTROLL Namn Sveriges Tekniska Forskningsinstitut AB Adress Box 857, Borås Certifikat 0402-CPD , utfärdat 19/ Identifikationsnummer 0402 BILAGOR Monterings- och installationsanvisning Niklas Gunnarsson Affärsområdeschef NIBE STOVES Kvalitetsgodkännande Skorstenen har provats av Sveriges Provnings- och Forskningsinstitut och uppfyllt gällan de regler för både CE-märkning och de högre kraven för P-märkning. CE-märkningsnummer: 0402-CPD P-märkningsnummer: Provningsrapport: P105827, PX08598B, PX08598A, PX22094

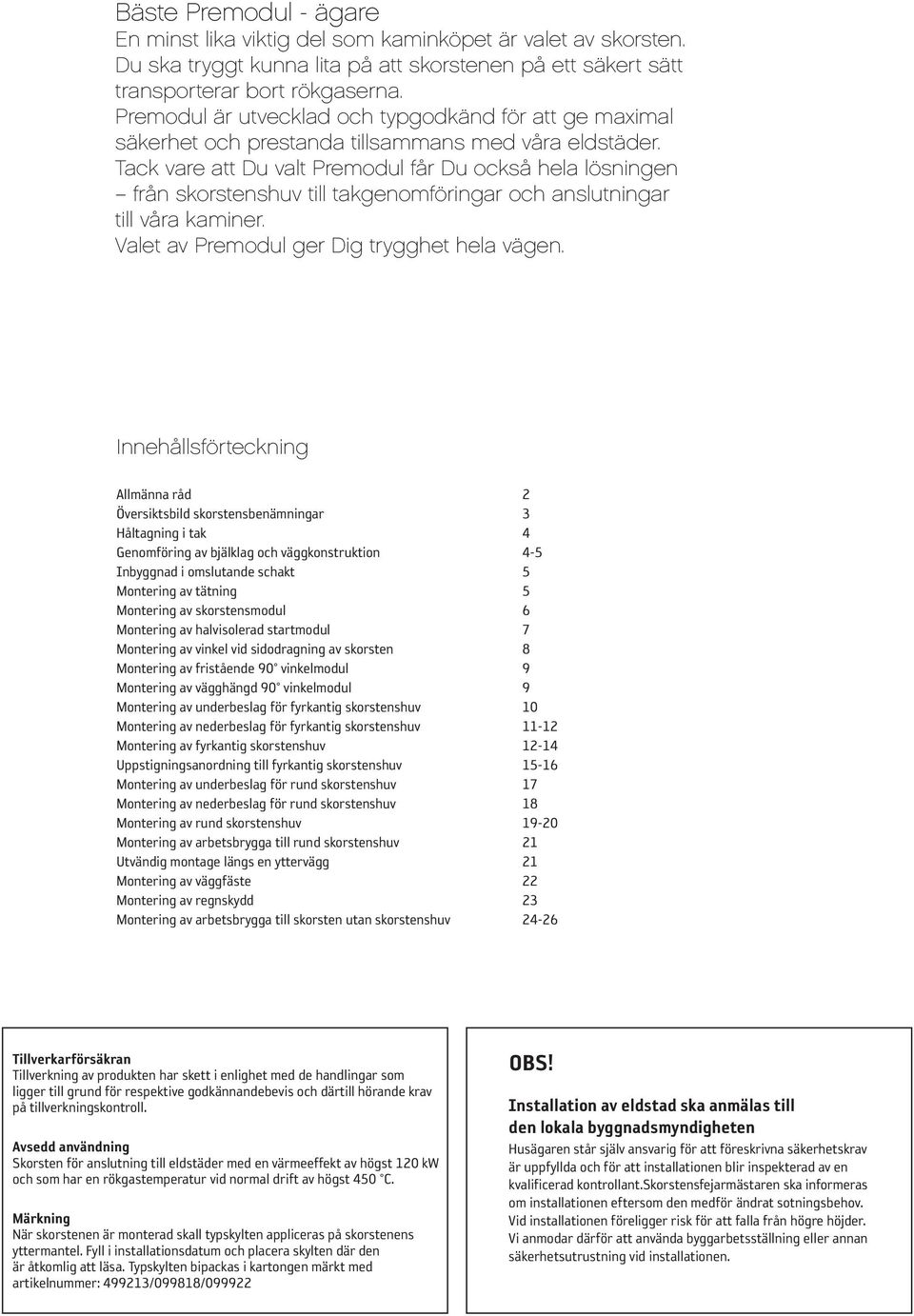

3 Bäste - ägare En minst lika viktig del som kaminköpet är valet av skorsten. Du ska tryggt kunna lita på att skorstenen på ett säkert sätt transporterar bort rökgaserna. är utvecklad och typgodkänd för att ge maximal säkerhet och prestanda tillsammans med våra eldstäde r. Tack vare att Du valt får Du också hela lösninge n från skorstenshuv till takgenomföringar och anslutningar till våra kaminer. Valet av ger Dig trygghet hela vägen. Innehållsförteckning Allmänna råd 2 Översiktsbild skorstensbenämningar 3 Håltagning i tak 4 Genomföring av bjälklag och väggkonstruktion 4-5 Inbyggnad i omslutande schakt 5 Montering av tätning 5 Montering av skorstensmodul 6 Montering av halvisolerad startmodul 7 Montering av vinkel vid sidodragning av skorsten 8 Montering av fristående 90 vinkelmodul 9 Montering av vägghängd 90 vinkelmodul 9 Montering av underbeslag för fyrkantig skorstenshuv 10 Montering av nederbeslag för fyrkantig skorstenshuv Montering av fyrkantig skorstenshuv Uppstigningsanordning till fyrkantig skorstenshuv Montering av underbeslag för rund skorstenshuv 17 Montering av nederbeslag för rund skorstenshuv 18 Montering av rund skorstenshuv Montering av arbetsbrygga till rund skorstenshuv 21 Utvändig montage längs en yttervägg 21 Montering av väggfäste 22 Montering av regnskydd 23 Montering av arbetsbrygga till skorsten utan skorstenshuv Tillverkarförsäkran Tillverkning av produkten har skett i enlighet med de handlingar som ligger till grund för respektive godkännandebevis och därtill hörande krav på tillverkningskontroll. Avsedd användning Skorsten för anslutning till eldstäder med en värmeeffekt av högst 120 kw och som har en rökgastemperatur vid normal drift av högst 450 C. Märkning När skorstenen är monterad skall typskylten appliceras på skorstenens yttermantel. Fyll i installationsdatum och placera skylten där den är åtkomlig att läsa. Typskylten bipackas i kartongen märkt med artikelnummer: /099818/ OBS! Installation av eldstad ska anmälas till den lokala byggnadsmyndigheten Husägaren står själv ansvarig för att föreskrivna säkerhetskrav är uppfyllda och för att installationen blir inspekterad av en kvalificerad kontrollant.skorstensfejarmästaren ska informeras om installationen eftersom den medför ändrat sotningsbehov. Vid installationen föreligger risk för att falla från högre höjder. Vi anmodar därför att använda byggarbetsställning eller annan säkerhetsutrustning vid installationen.

4 2 Allmänna råd Allmänt Vi uppmanar er att noggrant läsa igenom anvisningen och bevara den för framtida bruk. Denna anvisning innehåller instruktioner om hur skorstenssystem skall installeras i en familjsbostäder. I flerfamiljsbostäder ställs krav på brandavskiljande celler, i förekommande fall måste skorstenen omslutas av ett schakt som uppfyller brandteknisk klass EI60. är godkänd enligt europanorm SS EN och har erhållit klassificerings koden T450-N1-D-Vm-L50080-G(50). Skorstenen upp fyller dessutom SPs certifieringskrav för att erhålla det s.k. P-märket. Inga specialverktyg erfodras vid sotning. Skorstenen är godkänd utan krav på inbyggnad i omslutande schakt. Det är dock tillåtet att omsluta skorsten med ett schakt om krav på säkerhets avstånd och avluftning uppfylls. Skorstenen är typgodkänd för 450 C rök gas temperatur, och uppfyller föreskriften för rök kanaler till mindre eldstäder enligt SS EN Chimneys. Innerröret är tillverkat av rostfritt stål och isolerat med formpressad mineralull. Runt isoleringen sitter en skyddande mantel av lackerad stålplåt. Godsmottagning Kontrollera att godsadressen är rätt samt att godset inte är transportskadat vid leverans och att antalet kollin stämmer överens med frakt sedeln. Vid eventuell transportskada, följ anvisningen på frakt sedeln. Verktyg Till installationen behöver du följande verktyg: Hammare, sticksåg, fogsvans, lodsnöre, vattenpass, borrmaskin med borr Ø 3,5 och Ø 10, skruvbits PZ2, bågfil, plåtsax, hylsnyckel 8, 10 och 13 mm. Bygganmälan För installation av eldstad och uppförande av skorsten fordras att en bygganmälan inlämnats till byggnadsnämnden i er kommun. Där kan ni även få råd och anvisningar angående bygganmälan. En skorstensfejarmästare skall inspektera den färdiga installationen, det kan dock vara lämpligt att kontakta skorstensfejarmästaren före installationen om man behöver sakkunnig rådgivning. Bärande underlag Kontrollera att träbjälklaget har tillräcklig bärighet för skorstenen med tillhörande kamin. Normalt kan kamin och skorsten placeras på ett vanligt träbjälk lag i ett enfamiljshus om totalvikten inte överstiger 400 kg. Vid tveksamhet kan ni låta en byggmästare beräkna bärigheten. Viktigt! Innan skorstenens placering bestäms, skall bjälk arna i innertak och yttertak lokaliseras. Minsta avstånd till brännbar byggnadsdel i bjälklagsgenomföringen är 50 mm. Minsta tillåtna avstånd från skorstenens ytter mantel till brännbar byggnadsdel är 30 mm om utrymmet är ventilerat. Till vissa produkter används en startmodul med endast 30 mm isoleringstjocklek. Minsta tillåtna avstånd från yttermanteln på startmodulen till brännbart material är 100 mm. Innan skorstenen tas i bruk skall den besiktigas och godkännas av skorstensfejarmästaren. Skorstenen skall kunna sotas i hela sin längd och eventuella sotluckor skall vara lätt åtkomliga. Om inga särskilda förhållanden föreligger skall skorstenen mynna över nock och minst 1 meter över taktäck ningen. 90 Tekniska data och rekommendationer Invändig diameter är 15 cm vilket ger en tvärsnitts area på 176,7 cm². Utvändig diameter är 28 cm. Vikt 12,5 kg/m. Kortast rekommenderade skorstenslängd är 3,5 meter. Maximalt 1 m horisontell dragning rekommenderas, förutsatt att den vertikala skorstenslängden är minst 5 m. CE-märknings nr: 0402-CPD P-märke certifiering nr Uppstigningsanordning Är skorstenshuven högre än 1,2 meter vid upp stigningsstället skall en arbetsbrygga monteras. När skorstenshuven är högre än 2 m skall stege och stag monteras. 1,2 m Min 1m

5 3 Översiktsbild Skorstensbenämningar Huvtak Förstyvningsplåt Arbetsbrygga Innertakstätning Stege Förlängningssektion Teleskopstag Huvtak Förstyvningsplåt (dold) Förlängningsmantel Förstyvningsplåt (dold) Stege Bassektion Upphängningskonsol Skorstensmodul Upphängningskonsol Vinkelmodul 45 Skorstensmantel Nederbeslag Underbeslag (dolt) Övergångskona Startmodul Startrör (dolt) Offsetanslutning Bakåtanslutning Skorstensmodul Täckplåt Innertakstätning (dold) Sotningsmodul Fristående vinkel 90 Startrör vinkel 90 (dolt) Fotpelare extern Regnskydd Vindskydd Skorstenstopp Arbetsbrygga Regnskydd Vindskydd Huvmantel Regnkrage Konbeslag Nederbeslag Upphängningskonsol med förlängning Upphängningskonsol Väggfäste Ytterväggsplåt Vinkelmodul 90

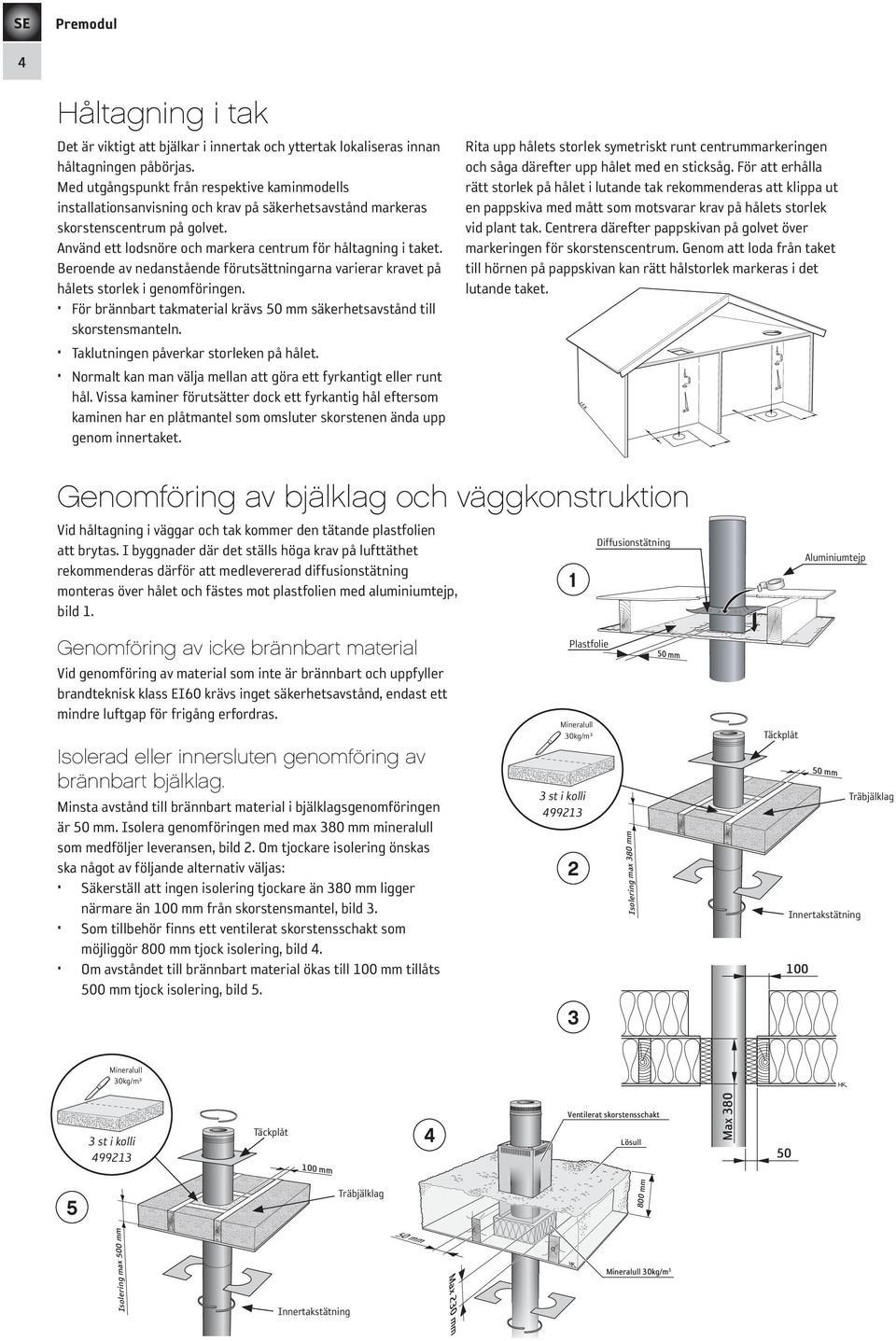

6 Mora kniv Mora kniv 4 Håltagning i tak Det är viktigt att bjälkar i innertak och yttertak lokaliseras innan håltagningen påbörjas. Med utgångspunkt från respektive kaminmodells installationsanvisning och krav på säkerhetsavstånd markeras skorstenscentrum på golvet. Använd ett lodsnöre och markera centrum för håltagning i taket. Beroende av nedanstående förut sättningarna varierar kravet på hålets storlek i genomföringen. För brännbart takmaterial krävs 50 mm säkerhetsavstånd till skorstensmanteln. Taklutningen påverkar storleken på hålet. Normalt kan man välja mellan att göra ett fyrkantigt eller runt hål. Vissa kaminer förutsätter dock ett fyrkantig hål eftersom kaminen har en plåt mantel som omsluter skorstenen ända upp genom innertaket. Rita upp hålets storlek symetriskt runt centrum markeringen och såga därefter upp hålet med en sticksåg. För att erhålla rätt storlek på hålet i lutand e tak rekommenderas att klippa ut en pappskiva med mått som motsvarar krav på hålets storlek vid plant tak. Centrera därefter pappskivan på golvet över markeringen för skorstenscentrum. Genom att loda från taket till hörnen på pappskivan kan rätt hålstorlek markeras i det lutande taket. Genomföring av bjälklag och väggkonstruktion Vid håltagning i väggar och tak kommer den tätande plastfolien att brytas. I byggnader där det ställs höga krav på lufttäthet rekommendera s därför att medlevererad diffusionstätning montera s över hålet och fästes mot plastfolien med aluminiumtejp, bild 1. 1 Diffusionstätning Aluminiumtejp Genomföring av icke brännbart material Vid genomföring av material som inte är brännbart och uppfyller brandteknisk klass EI60 krävs inget säkerhetsavstånd, endast ett mindre luftgap för frigång erfordras. Isolerad eller innersluten genomföring av brännbart bjälklag. Minsta avstånd till brännbart material i bjälklagsgenomföringen är 50 mm. Isolera genomföringen med max 380 mm mineralull som medföljer leveransen, bild 2. Om tjockare isolering önskas ska något av följande alternativ väljas: Säkerställ att ingen isolering tjockare än 380 mm ligger närmare än 100 mm från skorstensmantel, bild 3. Som tillbehör finns ett ventilerat skorstensschakt som möjliggör 800 mm tjock isolering, bild 4. Om avståndet till brännbart material ökas till 100 mm tillåts 500 mm tjock isolering, bild 5. Plastfolie Mineralull 30kg/m³ 3 st i kolli Isolering max 380 mm 50 mm Täckplåt 50 mm Träbjälklag Innertakstätning Mineralull 30kg/m³ 3 st i kolli Täckplåt 100 mm 4 Ventilerat skorstensschakt Lösull Max Träbjälklag 800 mm Isolering max 500 mm Innertakstätning 50 mm Mineralull 30kg/m 3 Max 230 mm

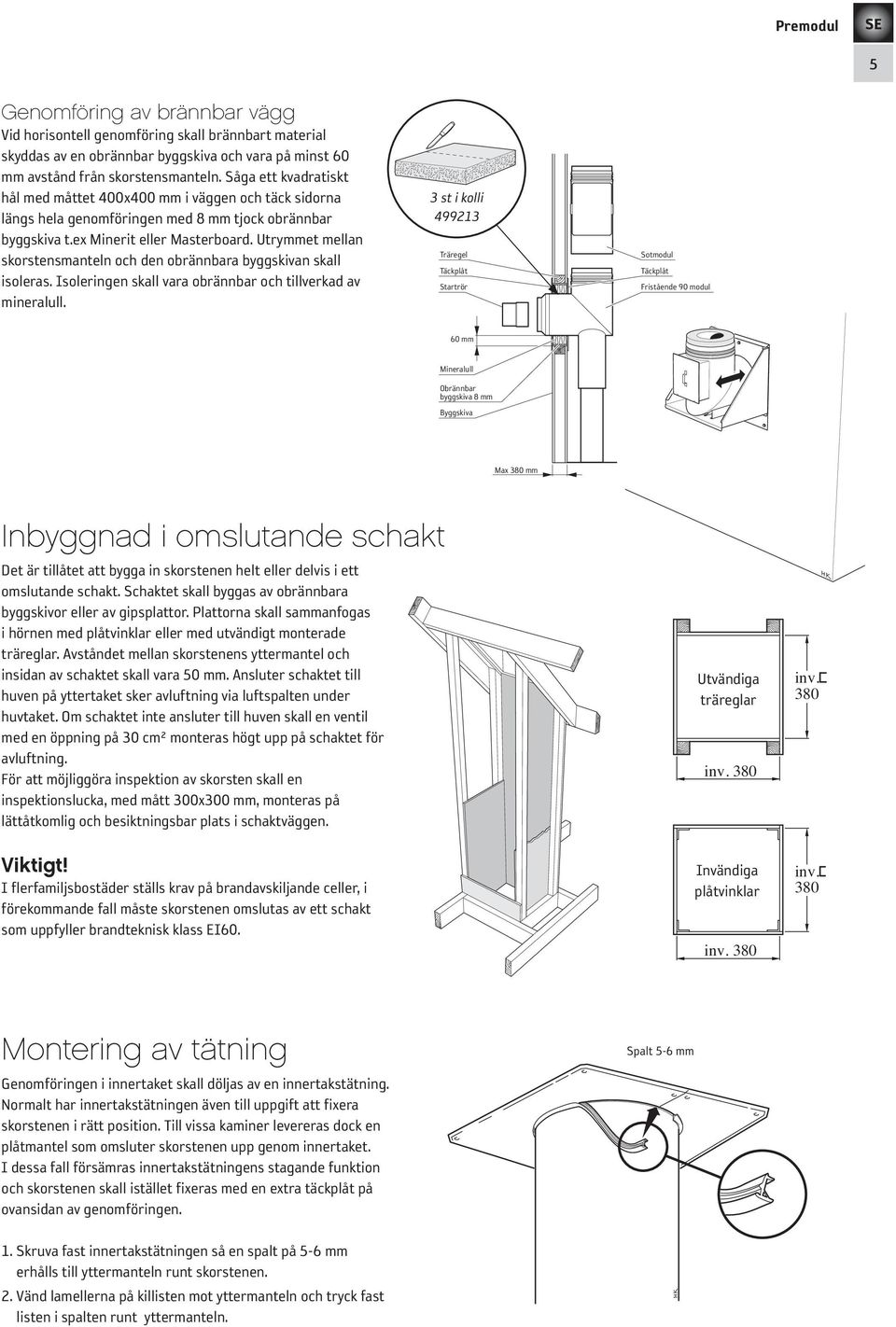

7 Mora kniv 5 Genomföring av brännbar vägg Vid horisontell genomföring skall brännbart material skyddas av en obrännbar byggskiva och vara på minst 60 mm avstånd från skorstensmanteln. Såga ett kvadratiskt hål med måttet 400x400 mm i väggen och täck sidorna längs hela genom föringen med 8 mm tjock obrännbar byggskiva t.ex Minerit eller Masterboard. Utrymmet mellan skorstensmanteln och den obrännbara byggskivan skall isoleras. Isoleringen skall vara obrännbar och tillverkad av mineralull. 3 st i kolli Träregel Täckplåt Startrör Sotmodul Täckplåt Fristående 90 modul 60 mm Mineralull Obrännbar byggskiva 8 mm Byggskiva Max 380 mm Inbyggnad i omslutande schakt Det är tillåtet att bygga in skorstenen helt eller delvis i ett omslutande schakt. Schaktet skall bygga s av obrännbara byggskivor eller av gipsplattor. Plattorna skall sammanfogas i hörnen med plåtvinklar eller med utvändigt monterade träreglar. Avståndet mellan skorstenens yttermantel och insidan av schaktet skall vara 50 mm. Ansluter schaktet till huven på yttertaket sker avluftning via luftspalten under huvtaket. Om schaktet inte ansluter till huven skall en ventil med en öppning på 30 cm² monteras högt upp på schaktet för avluftning. För att möjliggöra inspektion av skorsten skall en inspektionslucka, med mått 300x300 mm, montera s på lättåtkomlig och besiktningsbar plats i schaktväggen. Viktigt! I flerfamiljsbostäder ställs krav på brandavskiljande celler, i förekommande fall måste skorstenen omslutas av ett schakt som uppfyller brandteknisk klass EI60. Utvändiga träreglar inv. 380 inv. 380 Invändiga plåtvinklar inv. 380 inv. 380 inv. inv inv. inv Montering av tätning Genomföringen i innertaket skall döljas av en innertakstätning. Normalt har innertakstätningen även till uppgift att fixera skorstenen i rätt position. Till vissa kaminer levereras dock en plåtmantel som omsluter skorstenen upp genom innertaket. I dessa fall försämras innertaks tät ningens stagande funktion och skorstenen skall istället fixeras med en extra täckplåt på ovan sidan av genomföringen. 1. Skruva fast innertakstätningen så en spalt på 5-6 mm erhålls till yttermanteln runt skor stenen. 2. Vänd lamellerna på killisten mot ytter manteln och tryck fast listen i spalten runt yttermanteln. Spalt mm mm

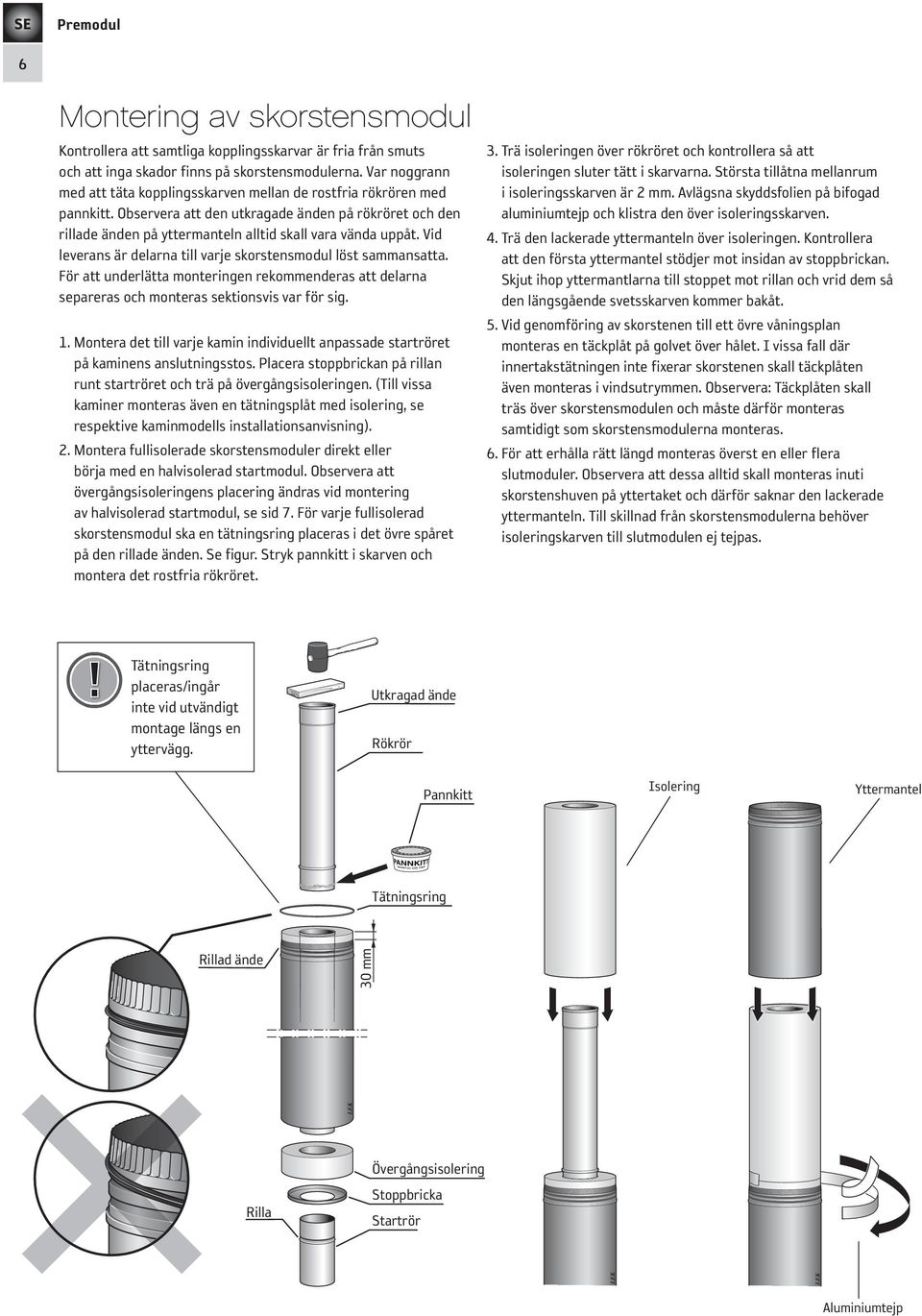

8 6 Montering av skorstensmodul Kontrollera att samtliga kopplingsskarvar är fria från smuts och att inga skador finns på skorstensmodulerna. Var noggrann med att täta kopplings skarven mellan de rostfria rökrören med pannkitt. Observera att den utkragade änden på rökröret och den rillade änden på yttermanteln alltid skall vara vända uppåt. Vid leverans är delarna till varje skorstensmodul löst sammansatta. För att underlätta monteringen rekommenderas att delarna separeras och monteras sektionsvis var för sig. 1. Montera det till varje kamin individuellt anpassade startröret på kaminens anslutningsstos. Placera stoppbrickan på rillan runt start röret och trä på övergångsisoleringen. (Till vissa kaminer monteras även en tätnings plåt med isolering, se respektive kaminmodells installationsanvisning). 2. Montera fullisolerade skorstensmoduler direkt eller börja med en halvisolerad startmodul. Observera att övergångsisoleringens placering ändras vid montering av halvisolerad startmodul, se sid 7. För varje fullisolerad skorstensmodul ska en tätningsring placeras i det övre spåret på den rillade änden. Se figur. Stryk pannkitt i skarven och montera det rostfria rökröret. 3. Trä isoleringen över rökröret och kontrollera så att isoleringen sluter tätt i skarvarna. Största tillåtna mellanrum i isoleringsskarven är 2 mm. Avlägsna skyddsfolien på bifogad aluminiumtejp och klistra den över isolerings skarven. 4. Trä den lackerade yttermanteln över isole ringen. Kontrollera att den första yttermantel stödjer mot insidan av stoppbrickan. Skjut ihop yttermantlarna till stoppet mot rillan och vrid dem så den längsgående svetsskarven komme r bakåt. 5. Vid genomföring av skorstenen till ett övre våningsplan monteras en täckplåt på golvet över hålet. I vissa fall där innertakstätningen inte fixerar skorstenen skall täckplåten även monteras i vindsutrymmen. Observera: Täck plåten skall träs över skorstensmodulen och måste därför monteras samtidigt som skorstens modulerna monteras. 6. För att erhålla rätt längd monteras överst en eller flera slutmoduler. Observera att dessa alltid skall monteras inuti skorstenshuven på yttertaket och därför saknar den lackerade yttermanteln. Till skillnad från skorstensmodulerna behöver isoleringskarven till slutmodulen ej tejpas.! Tätningsring placeras/ingår inte vid utvändigt montage längs en yttervägg. Utkragad ände Rökrör Pannkitt Isolering Yttermantel Tätningsring Rillad ände 30 mm Rilla Övergångsisolering Stoppbricka Startrör Aluminiumtejp

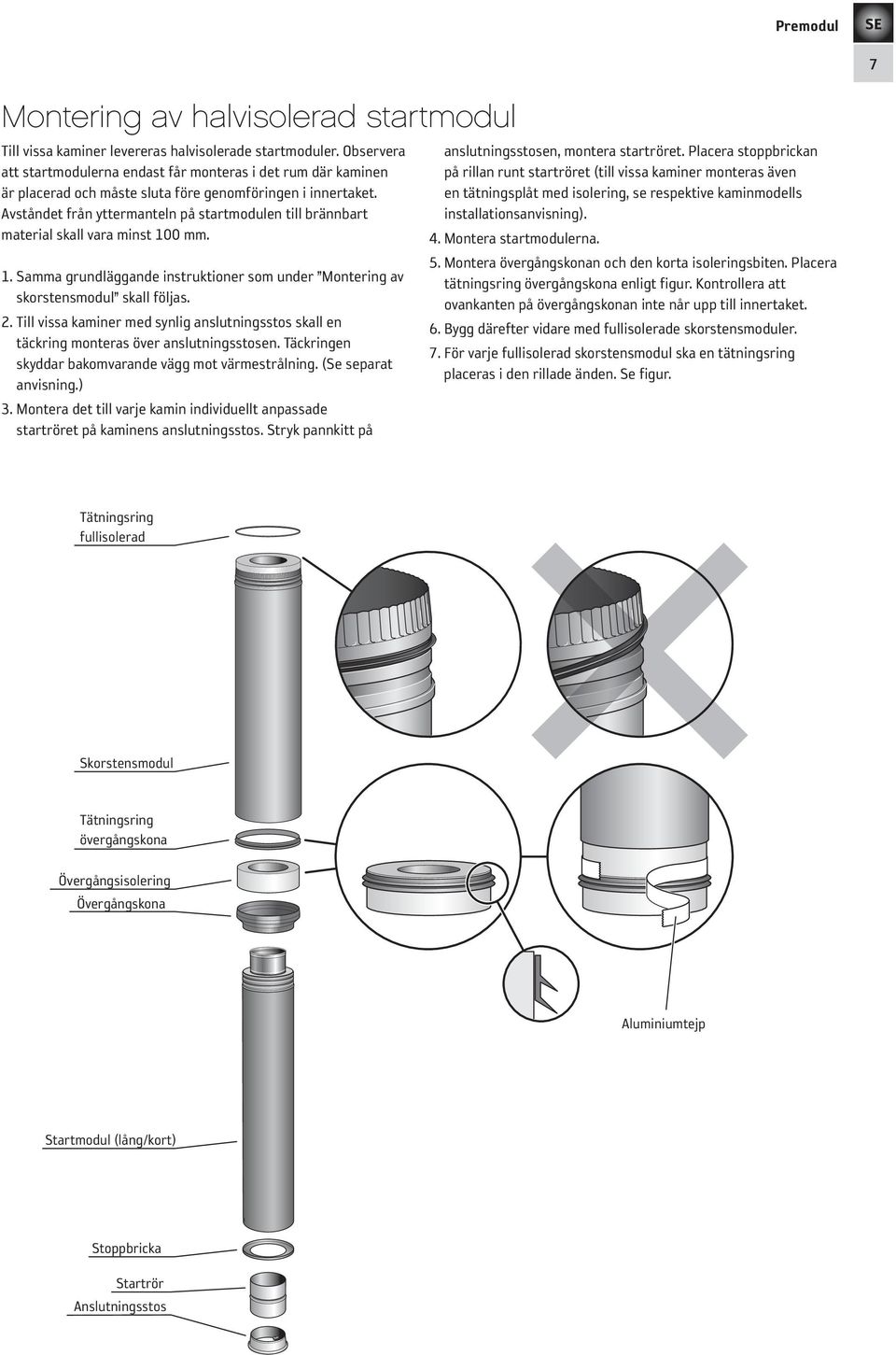

9 7 Montering av halvisolerad startmodul Till vissa kaminer levereras halvisolerade startmoduler. Observera att startmodulerna endast får monteras i det rum där kaminen är placerad och måste sluta före genomföringen i innertaket. Avståndet från yttermanteln på startmodulen till brännbart material skall vara minst 100 mm. 1. Samma grundläggande instruktioner som under Montering av skorstensmodul skall följas. 2. Till vissa kaminer med synlig anslutningsstos skall en täckring monteras över anslutnings stosen. Täckringen skyddar bakomvarande vägg mot värmestrålning. (Se separat anvisning.) 3. Montera det till varje kamin individuellt anpassade startröret på kaminens anslutningsstos. Stryk pannkitt på anslutningsstosen, montera startröret. Placera stoppbrickan på rillan runt startröret (till vissa kaminer monteras även en tätningsplåt med isolering, se respektive kaminmodells installationsanvisning). 4. Montera startmodulerna. 5. Montera övergångskonan och den korta isole ringsbiten. Placera tätningsring övergångskona enligt figur. Kontrollera att ovankanten på övergångskonan inte når upp till innertaket. 6. Bygg därefter vidare med fullisolerade skorstensmoduler. 7. För varje fullisolerad skorstensmodul ska en tätningsring placeras i den rillade änden. Se figur. Tätningsring fullisolerad Skorstensmodul Tätningsring övergångskona Övergångsisolering Övergångskona Aluminiumtejp Startmodul (lång/kort) Stoppbricka Startrör Anslutningsstos

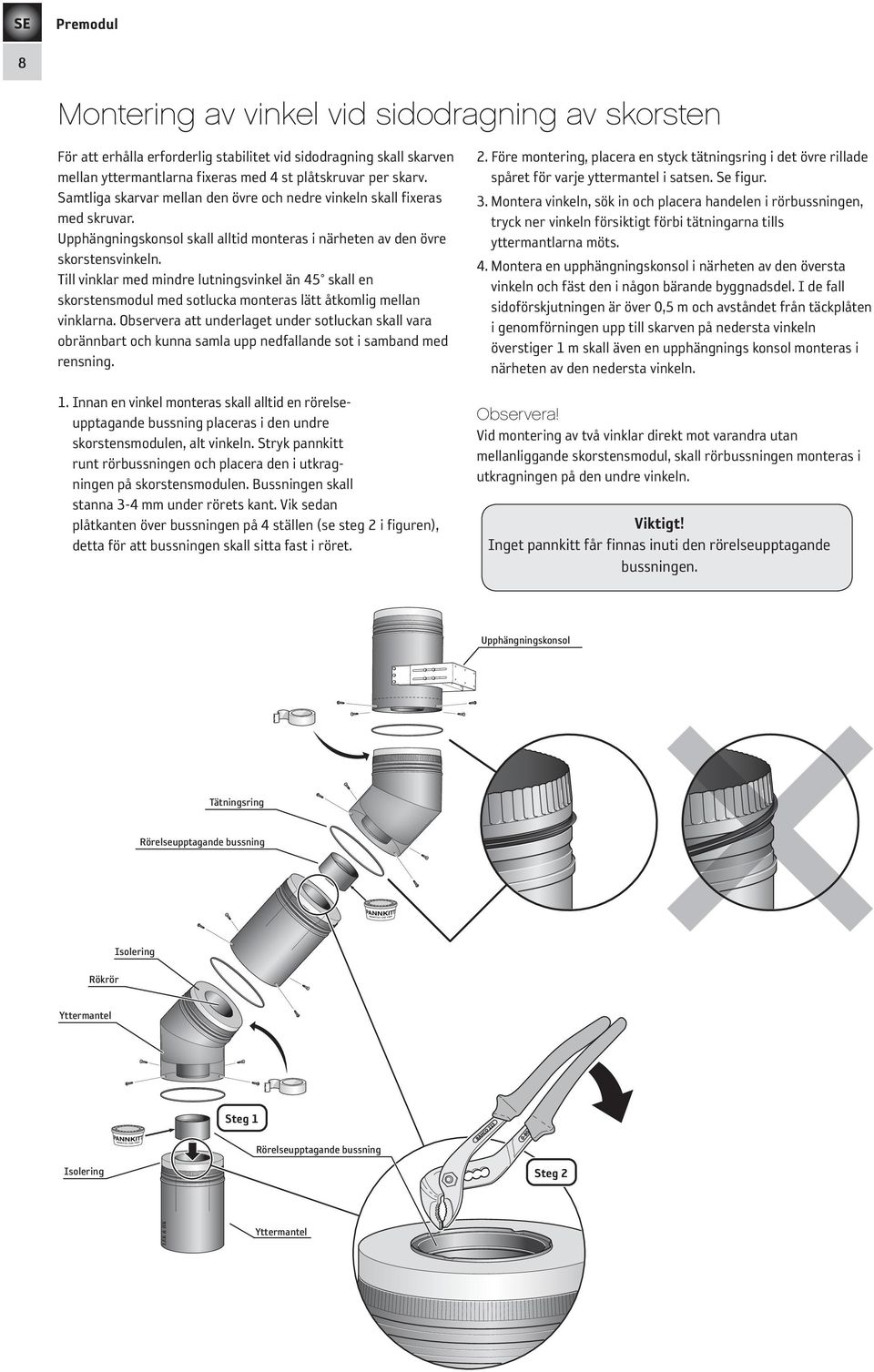

10 8 Montering av vinkel vid sidodragning av skorsten För att erhålla erforderlig stabilitet vid sidodragning skall skarven mellan yttermantlarna fixeras med 4 st plåtskruvar per skarv. Samtliga skarvar mellan den övre och nedre vinkeln skall fixeras med skruvar. Upphängningskonsol skall alltid monteras i närhete n av den övre skorstensvinkeln. Till vinklar med mindre lutningsvinkel än 45 skall en skorstensmodul med sotlucka monteras lätt åtkomlig mellan vinklarna. Observera att under laget under sotluckan skall vara obrännbart och kunna samla upp ned fallande sot i samband med rensning. 1. Innan en vinkel monteras skall alltid en rörelseupptagande bussning placeras i den undre skorstensmodulen, alt vinkeln. Stryk pannkitt runt rörbussningen och placera den i utkragningen på skorstensmodulen. Bussningen skall stanna 3-4 mm under rörets kant. Vik sedan plåtkanten över bussningen på 4 ställen (se steg 2 i figuren), detta för att bussningen skall sitta fast i röret. 2. Före montering, placera en styck tätningsring i det övre rillade spåret för varje yttermantel i satsen. Se figur. 3. Montera vinkeln, sök in och placera handelen i rörbussningen, tryck ner vinkeln försiktigt förbi tätningarna tills yttermantlarna möts. 4. Montera en upphängningskonsol i närheten av den översta vinkeln och fäst den i någon bärande byggnadsdel. I de fall sidoförskjutningen är över 0,5 m och avståndet från täckplåten i genomförningen upp till skarven på nedersta vinkeln överstiger 1 m skall även en upphängnings konsol monteras i närheten av den nedersta vinkeln. Observera! Vid montering av två vinklar direkt mot varandra utan mellanliggande skorstensmodul, skall rörbussningen monteras i utkragningen på den undre vinkeln. Viktigt! Inget pannkitt får finnas inuti den rörelse upptagande bussningen. Upphängningskonsol Tätningsring Rörelseupptagande bussning Rökrör Isolering Yttermantel Steg 1 Isolering Rörelseupptagande bussning Steg 2 & HK Yttermantel

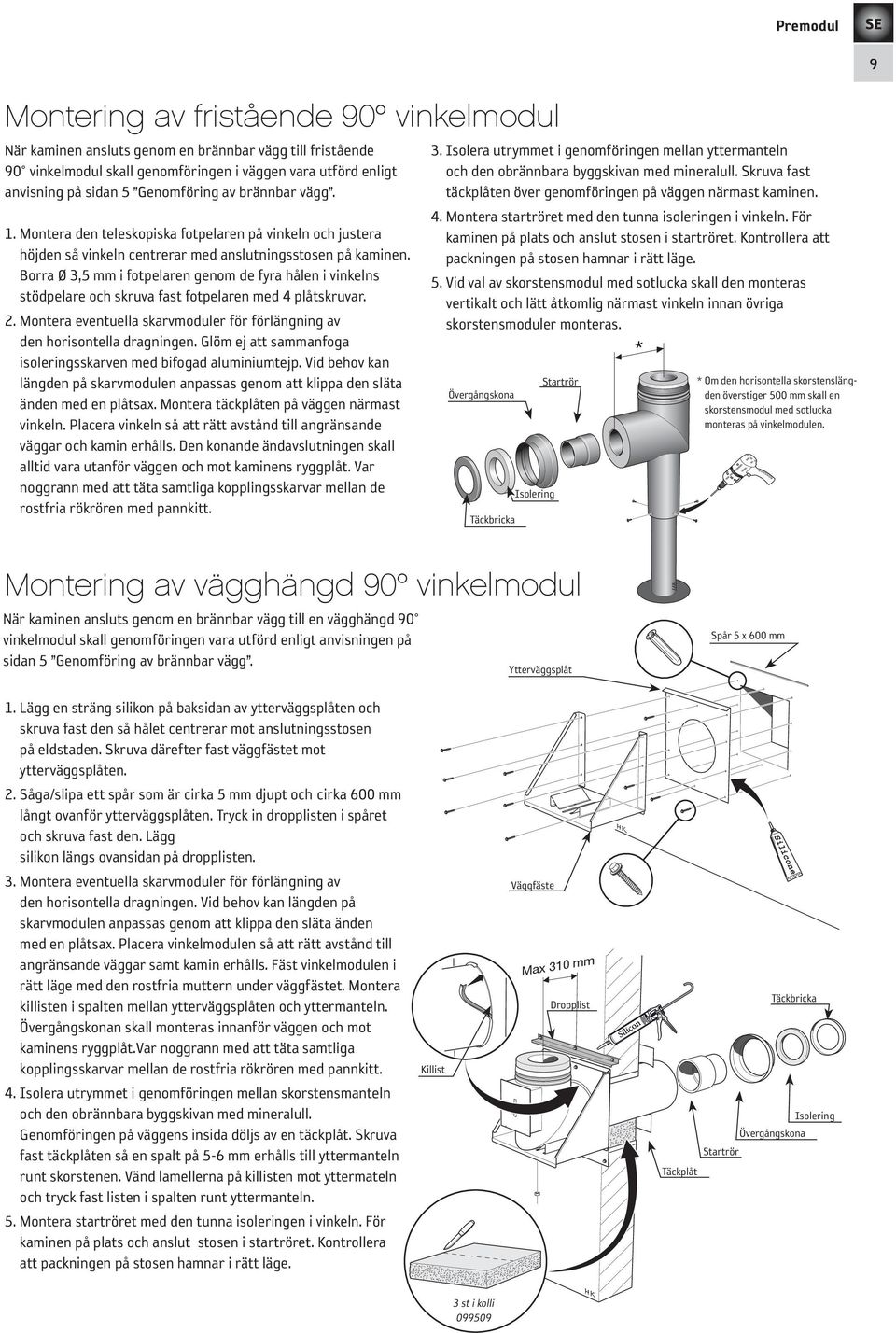

11 9 Montering av fristående 90 vinkelmodul När kaminen ansluts genom en brännbar vägg till fristående 90 vinkelmodul skall genomföringen i väggen vara utförd enligt anvisning på sidan 5 Genomföring av brännbar vägg. 1. Montera den teleskopiska fotpelaren på vinkeln och justera höjden så vinkeln centrerar med anslutningsstosen på kaminen. Borra Ø 3,5 mm i fotpelaren genom de fyra hålen i vinkelns stödpelare och skruva fast fotpelaren med 4 plåtskruvar. 2. Montera eventuella skarvmoduler för förlängning av den horisontella dragningen. Glöm ej att sammanfoga isoleringsskarven med bifogad aluminiumtejp. Vid behov kan längden på skarv modulen anpassas genom att klippa den släta änden med en plåtsax. Montera täck plåten på väggen närmast vinkeln. Placera vinkel n så att rätt avstånd till angränsande vägg ar och kamin erhålls. Den konande änd avslutningen skall alltid vara utanför väggen och mot kaminens ryggplåt. Var noggrann med att täta samtliga kopplingsskarvar mellan de rostfria rökrören med pannkitt. 3. Isolera utrymmet i genomföringen mellan yttermanteln och den obrännbara byggskivan med mineralull. Skruva fast täckplåten över genomföringen på väggen närmast kaminen. 4. Montera startröret med den tunna isoleringen i vinkeln. För kaminen på plats och anslut stosen i startröret. Kontrollera att packningen på stosen hamnar i rätt läge. 5. Vid val av skorstensmodul med sotlucka skall den monteras vertikalt och lätt åtkomlig närmast vinkeln innan övriga skorstensmoduler monteras. Övergångskona Täckbricka Isolering Startrör * * Om den horisontella skorstenslängden överstiger 500 mm skall en skorstens modul med sotlucka monteras på vinkelmodulen. Montering av vägghängd 90 vinkelmodul När kaminen ansluts genom en brännbar vägg till en vägghängd 90 vinkelmodul skall genomföringen vara utförd enligt anvisningen på sidan 5 Genomföring av brännbar vägg. Ytterväggsplåt Spår 5 x 600 mm 1. Lägg en sträng silikon på baksidan av ytterväggsplåten och skruva fast den så hålet centrerar mot anslutningsstosen på eldstaden. Skruva därefter fast väggfästet mot ytterväggsplåten. 2. Såga/slipa ett spår som är cirka 5 mm djupt och cirka 600 mm långt ovanför ytterväggsplåten. Tryck in dropplisten i spåret och skruva fast den. Lägg silikon längs ovansidan på dropplisten. 3. Montera eventuella skarvmoduler för förlängning av den horisontella dragningen. Vid behov kan längden på skarvmodulen anpassas genom att klippa den släta änden med en plåtsax. Placera vinkelmodulen så att rätt avstånd till angränsande väggar samt kamin erhålls. Fäst vinkelmodulen i rätt läge med den rostfria muttern under väggfästet. Montera killisten i spalten mellan ytterväggsplåten och yttermanteln. Övergångskonan skall monteras innanför väggen och mot kaminens ryggplåt.var noggrann med att täta samtliga kopplingsskarvar mellan de rostfria rökrören med pannkitt. 4. Isolera utrymmet i genomföringen mellan skorstensmanteln och den obrännbara byggskivan med mineralull. Genomföringen på väggens insida döljs av en täckplåt. Skruva fast täckplåten så en spalt på 5-6 mm erhålls till yttermanteln runt skor stenen. Vänd lamellerna på killisten mot yttermateln och tryck fast listen i spalten runt yttermanteln. 5. Montera startröret med den tunna isoleringen i vinkeln. För kaminen på plats och anslut stosen i startröret. Kontrollera att packningen på stosen hamnar i rätt läge. Killist Väggfäste Max 310 mm Dropplist Täckbricka Isolering Övergångskona Startrör Täckplåt 3 st i kolli

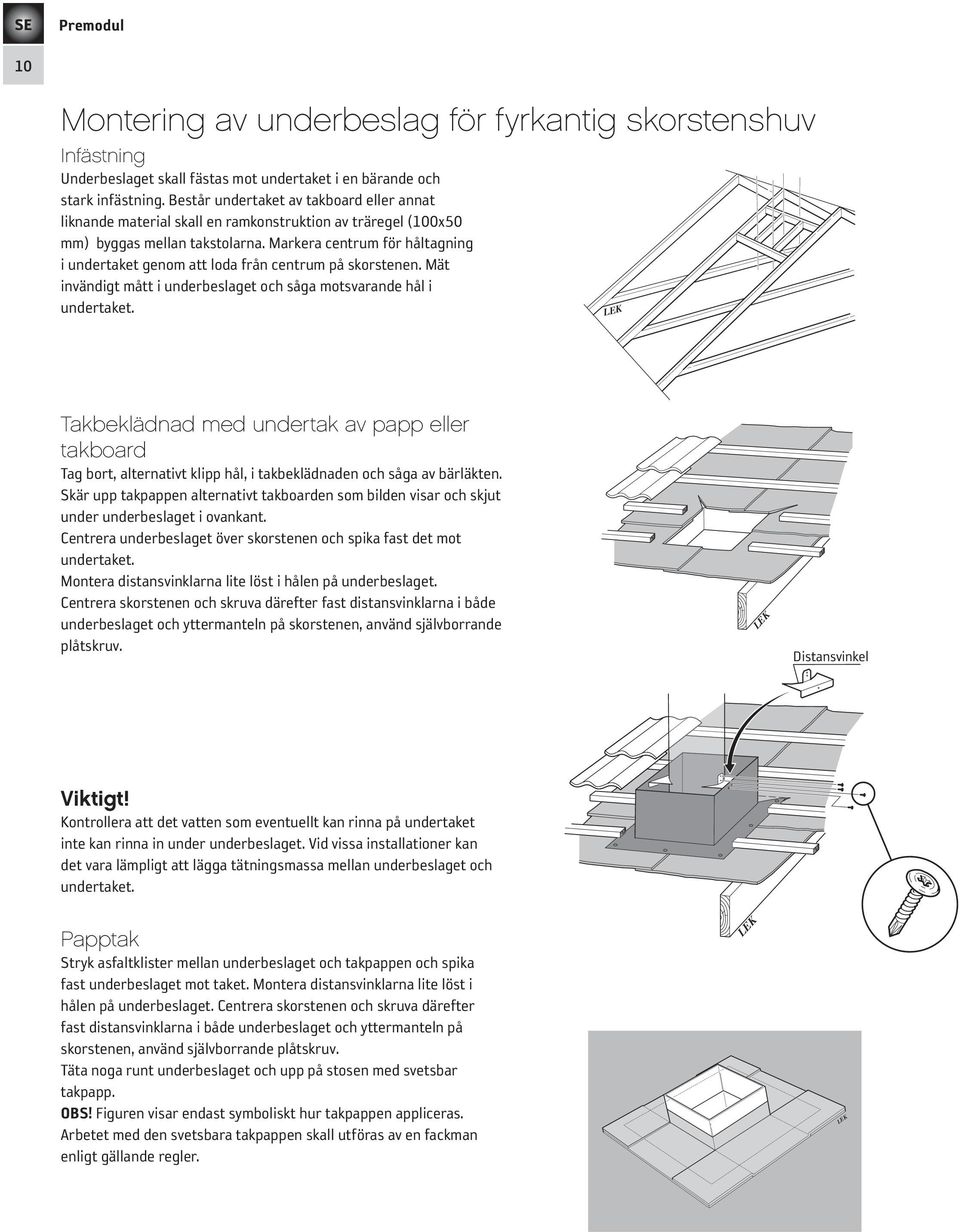

12 10 Montering av underbeslag för fyrkantig skorstenshuv Infästning Underbeslaget skall fästas mot undertaket i en bärande och stark infästning. Består undertaket av takboard eller annat liknande material skall en ramkonstruktion av träregel (100x50 mm) byggas mellan takstolarna. Markera centrum för håltagning i undertaket genom att loda från centrum på skorstenen. Mät invändigt mått i underbeslaget och såga motsvarande hål i undertaket. Takbeklädnad med undertak av papp eller takboard Tag bort, alternativt klipp hål, i takbeklädnaden och såga av bärläkten. Skär upp takpappen alternativt takboarden som bilden visar och skjut under underbeslaget i ovankant. Centrera underbeslaget över skorstenen och spika fast det mot undertaket. Montera distansvinklarna lite löst i hålen på underbeslaget. Centrera skorstenen och skruva därefter fast distansvinklarna i både underbeslaget och yttermanteln på skorstenen, använd självborrande plåtskruv. Distansvinkel Viktigt! Kontrollera att det vatten som eventuellt kan rinna på undertaket inte kan rinna in under underbeslaget. Vid vissa installationer kan det vara lämpligt att lägga tätningsmassa mellan underbeslaget och undertaket. Papptak Stryk asfaltklister mellan underbeslaget och takpappen och spika fast underbeslaget mot taket. Montera distansvinklarna lite löst i hålen på underbeslaget. Centrera skorstenen och skruva därefter fast distansvinklarna i både underbeslaget och yttermanteln på skorstenen, använd självborrande plåtskruv. Täta noga runt underbeslaget och upp på stosen med svetsbar takpapp. OBS! Figuren visar endast symboliskt hur takpappen appliceras. Arbetet med den svetsbara takpappen skall utföras av en fackman enligt gälland e regler.

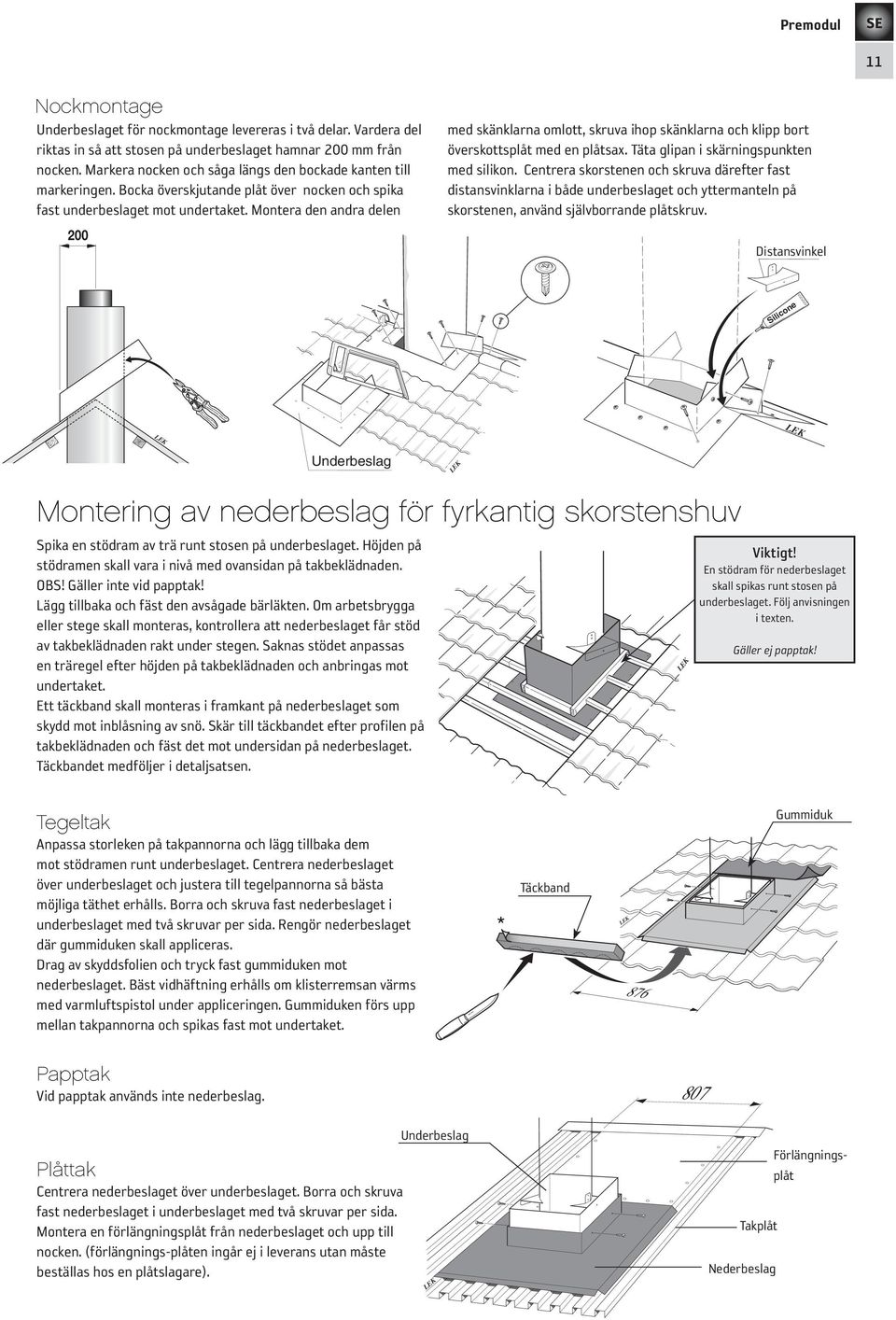

13 11 Nockmontage Underbeslaget för nockmontage levereras i två delar. Vardera del riktas in så att stosen på underbeslaget hamnar 200 mm från nocken. Markera nocken och såga längs den bockade kanten till markeringen. Bocka överskjutande plåt över nocken och spika fast underbeslaget mot undertaket. Montera den andra delen med skänklarna omlott, skruva ihop skänklarna och klipp bort överskottsplåt med en plåtsax. Täta glipan i skärningspunkten med silikon. Centrera skorstenen och skruva därefter fast distansvinklarna i både underbeslaget och yttermanteln på skorstenen, använd självborrande plåtskruv. Distansvinkel Silicone Silicone Underbeslag Montering av nederbeslag för fyrkantig skorstenshuv Spika en stödram av trä runt stosen på underbeslaget. Höjden på stödramen skall vara i nivå med ovan sidan på takbeklädnaden. OBS! Gäller inte vid papptak! Lägg tillbaka och fäst den avsågade bärläkten. Om arbetsbrygga eller stege skall monteras, kontrollera att nederbeslaget får stöd av takbeklädnaden rakt under stegen. Saknas stödet anpassas en träregel efter höjden på takbeklädnaden och anbringas mot undertaket. Ett täckband skall monteras i framkant på nederbeslaget som skydd mot inblåsning av snö. Skär till täckbandet efter profilen på takbeklädnaden och fäst det mot undersidan på nederbeslaget. Täckbandet medföljer i detaljsatsen. Viktigt! En stödram för nederbeslaget skall spikas runt stosen på underbeslaget. Följ anvisningen i texten. Gäller ej papptak! Tegeltak Anpassa storleken på takpannorna och lägg tillbaka dem mot stödramen runt underbeslaget. Centrera nederbeslaget över underbeslaget och justera till tegelpannorna så bästa möjliga täthet erhålls. Borra och skruva fast nederbeslaget i underbeslaget med två skruvar per sida. Rengör nederbeslaget där gummiduken skall appliceras. Drag av skyddsfolien och tryck fast gummiduken mot nederbeslaget. Bäst vidhäftning erhålls om klisterremsan värms med varmluftspistol under applice ringen. Gummiduken förs upp mellan takpannorna och spikas fast mot undertaket. Täckband 876 Gummiduk Papptak Vid papptak används inte nederbeslag. Plåttak Centrera nederbeslaget över underbeslaget. Borra och skruva fast nederbeslaget i underbeslaget med två skruvar per sida. Montera en förlängningsplåt från nederbeslaget och upp till nocken. (förlängnings-plåten ingår ej i leverans utan måste beställas hos en plåtslagare). Underbeslag 807 Takplåt Nederbeslag Förlängningsplåt

14 12 Nockmontage Nederbeslaget för nockmontage levereras i två delar. Vardera del riktas in så att stosen på nederbeslaget hamnar max 225 mm från nocken. Markera nockcentrum och klipp längs markeringen. Skruva fast nederbeslaget mot underbeslaget med 4 st plåtskruvar per sida. Skarven mellan delarna skall täckas med 2 st nockplåtar. Bocka nockplåtarna till rätt taklutning och skruva fast dem med plåtskruv i nederbeslaget. Täta glipan i skärningspunkten med silikon. Nederbeslag Nockbeslag Nockplåt Max 450 Max 450 Nockplåt Nockbeslag Silicone L=25 mm, svart skruv L=25 mm, svart skruv L=18 mm, svart skruv med gummipackning Montering av fyrkantig skorstenshuv Takhuven sätts samman av fyra lösa mantelsidor. Till skorstenshuvar med H-mått över 2 m leverera s förlängningssektioner med en bygglängd på 1 m. Huvmanteln anpassas till taklutning och önskad längd på byggarbetsplatsen. Längd och vinkelklippning av mantel sidor 1. Erforderlig längd på huvmanteln fastställs genom att mäta avståndet från änden på rökkanalen och ned till nederbeslaget och minska måttet med 100 mm (H-mått). Längden bör anpassas i samband med snedklippningen av änden mot nederbeslaget. Om det erfordras är det dock inget som hindrar att längden anpassas i änden mot huvtaket. 100 H

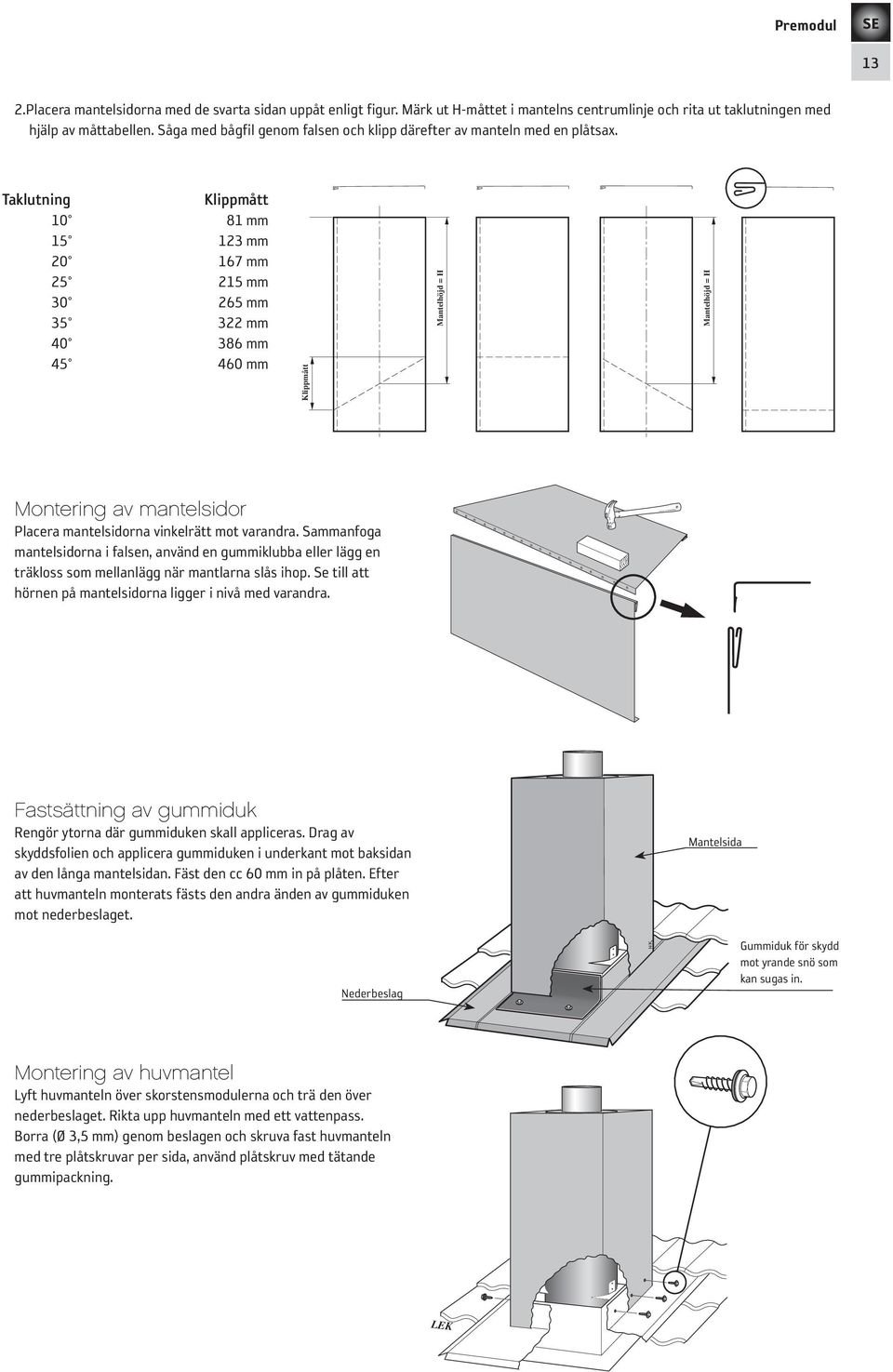

15 13 2. Placera mantelsidorna med de svarta sidan uppåt enligt figur. Märk ut H-måttet i mantelns centrum linje och rita ut taklutningen med hjälp av måttabellen. Såga med bågfil genom falsen och klipp därefter av manteln med en plåtsax. Taklutning Klippmått mm mm mm mm mm mm mm mm Klippmått Mantelhöjd = H Mantelhöjd = H Montering av mantelsidor Placera mantelsidorna vinkelrätt mot varandra. Sammanfoga mantelsidorna i falsen, använd en gummiklubba eller lägg en träkloss som mellanlägg när mantlarna slås ihop. Se till att hörnen på mantel sidorna ligger i nivå med varandra. Fastsättning av gummiduk Rengör ytorna där gummiduken skall appliceras. Drag av skyddsfolien och applicera gummiduken i underkant mot baksidan av den långa mantelsidan. Fäst den cc 60 mm in på plåten. Efter att huvmanteln monterats fästs den andra änden av gummiduken mot nederbeslaget. Nederbeslag Mantelsida Gummiduk för skydd mot yrande snö som kan sugas in. Montering av huvmantel Lyft huvmanteln över skorstensmodulerna och trä den över nederbeslaget. Rikta upp huvmanteln med ett vattenpass. Borra (Ø 3,5 mm) genom beslagen och skruva fast huvmanteln med tre plåtskruvar per sida, använd plåtskruv med tätande gummipackning.

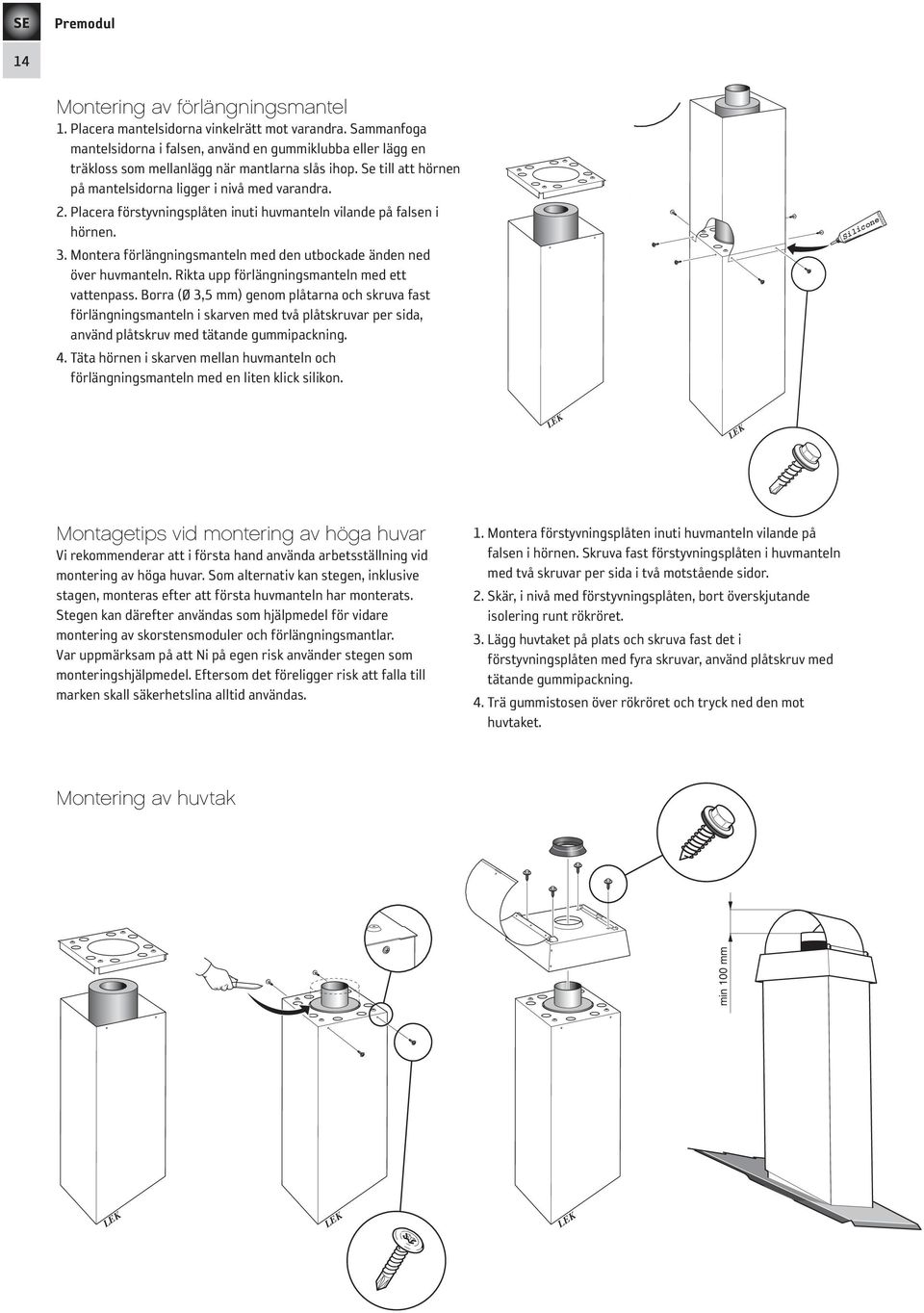

16 Mora kniv Mora kniv Mora kniv 14 Montering av förlängningsmantel 1. Placera mantelsidorna vinkelrätt mot varandra. Sammanfoga mantelsidorna i falsen, använd en gummiklubba eller lägg en träkloss som mellanlägg när mantlarna slås ihop. Se till att hörnen på mantelsidorna ligger i nivå med varandra. 2. Placera förstyvningsplåten inuti huvmanteln vilande på falsen i hörnen. 3. Montera förlängningsmanteln med den utbockade änden ned över huvmanteln. Rikta upp förlängningsmanteln med ett vattenpass. Borra (Ø 3,5 mm) genom plåtarna och skruva fast förlängningsmanteln i skarven med två plåtskruvar per sida, använd plåtskruv med tätande gummipackning. 4. Täta hörnen i skarven mellan huvmanteln och förlängningsmanteln med en liten klick silikon. Silicone Montagetips vid montering av höga huvar Vi rekommenderar att i första hand använda arbetsställning vid montering av höga huvar. Som alternativ kan stegen, inklusive stagen, monteras efter att första huvmanteln har monterats. Stegen kan därefter användas som hjälpmedel för vidare montering av skorstensmoduler och förlängningsmantlar. Var uppmärksam på att Ni på egen risk använder stegen som monteringshjälpmedel. Eftersom det föreligger risk att falla till marken skall säkerhetslina alltid användas. 1. Montera förstyvningsplåten inuti huvmanteln vilande på falsen i hörnen. Skruva fast förstyvningsplåten i huvmanteln med två skruvar per sida i två motstående sidor. 2. Skär, i nivå med förstyvningsplåten, bort överskjutande isolering runt rökröret. 3. Lägg huvtaket på plats och skruva fast det i förstyvningsplåten med fyra skruvar, använd plåtskruv med tätande gummipackning. 4. Trä gummistosen över rökröret och tryck ned den mot huvtaket. Montering av huvtak min 100 mm Silicone

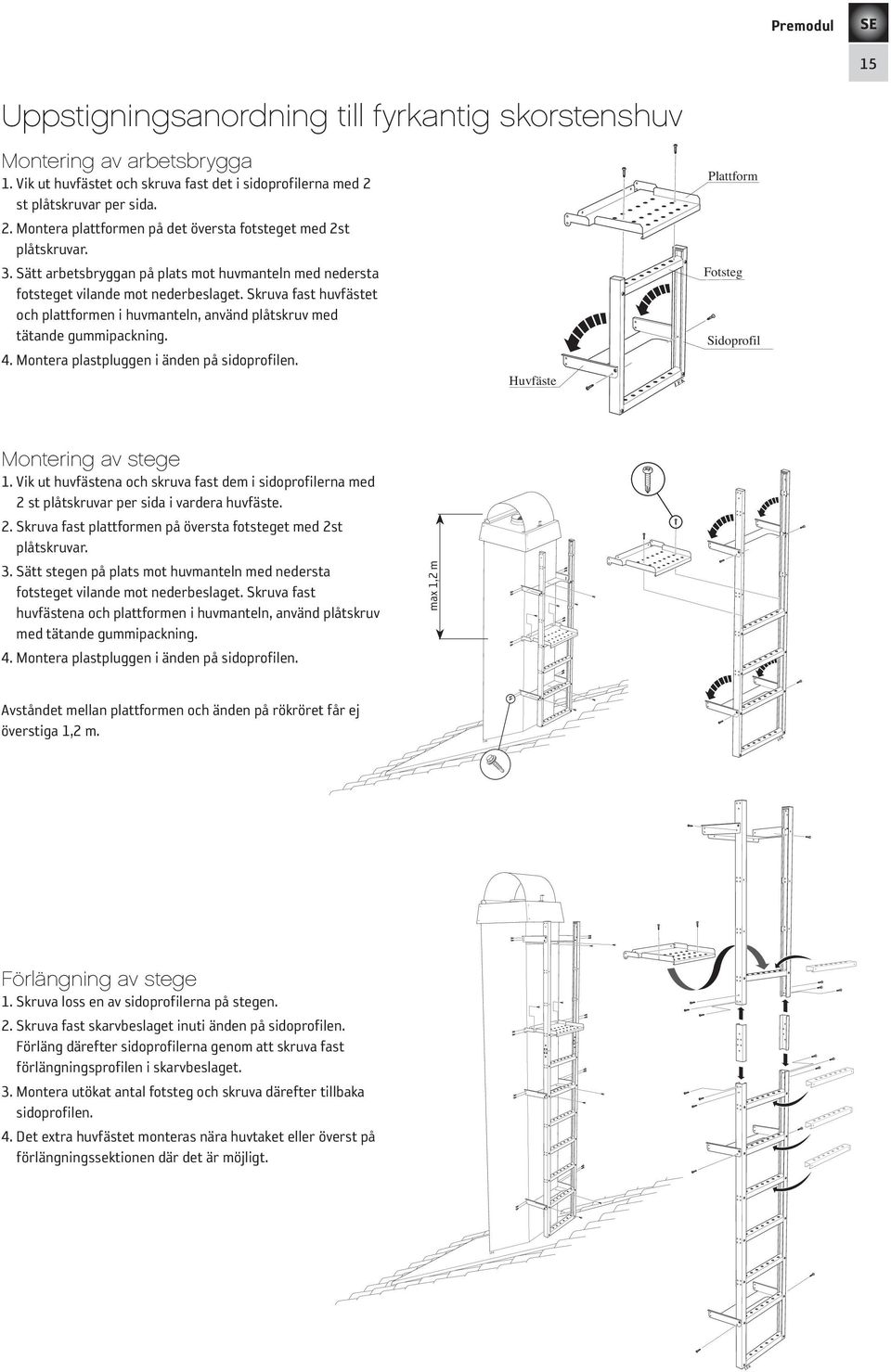

17 15 Uppstigningsanordning till fyrkantig skorstenshuv Montering av arbetsbrygga 1. Vik ut huvfästet och skruva fast det i sidoprofilerna med 2 st plåtskruvar per sida. 2. Montera plattformen på det översta fotsteget med 2st plåtskruvar. 3. Sätt arbetsbryggan på plats mot huvmanteln med nedersta fotsteget vilande mot nederbeslaget. Skruva fast huvfästet och plattformen i huvmanteln, använd plåtskruv med tätande gummipackning. 4. Montera plastpluggen i änden på sidoprofilen. Huvfäste Plattform Fotsteg Sidoprofil Montering av stege 1. Vik ut huvfästena och skruva fast dem i sido profilerna med 2 st plåtskruvar per sida i vardera huvfäste. 2. Skruva fast plattformen på översta fotsteget med 2st plåtskruvar. 3. Sätt stegen på plats mot huvmanteln med nedersta fotsteget vilande mot nederbeslaget. Skruva fast huvfästena och plattformen i huvmanteln, använd plåtskruv med tätande gummipackning. 4. Montera plastpluggen i änden på sidoprofilen. max 1,2 m Avståndet mellan plattformen och änden på rök röret får ej överstiga 1,2 m. Förlängning av stege 1. Skruva loss en av sidoprofilerna på stegen. 2. Skruva fast skarvbeslaget inuti änden på sido profilen. Förläng därefter sidoprofilerna genom att skruva fast förlängningsprofilen i skarv beslaget. 3. Montera utökat antal fotsteg och skruva därefter tillbaka sidoprofilen. 4. Det extra huvfästet monteras nära huvtaket eller överst på förlängningssektionen där det är möjligt.

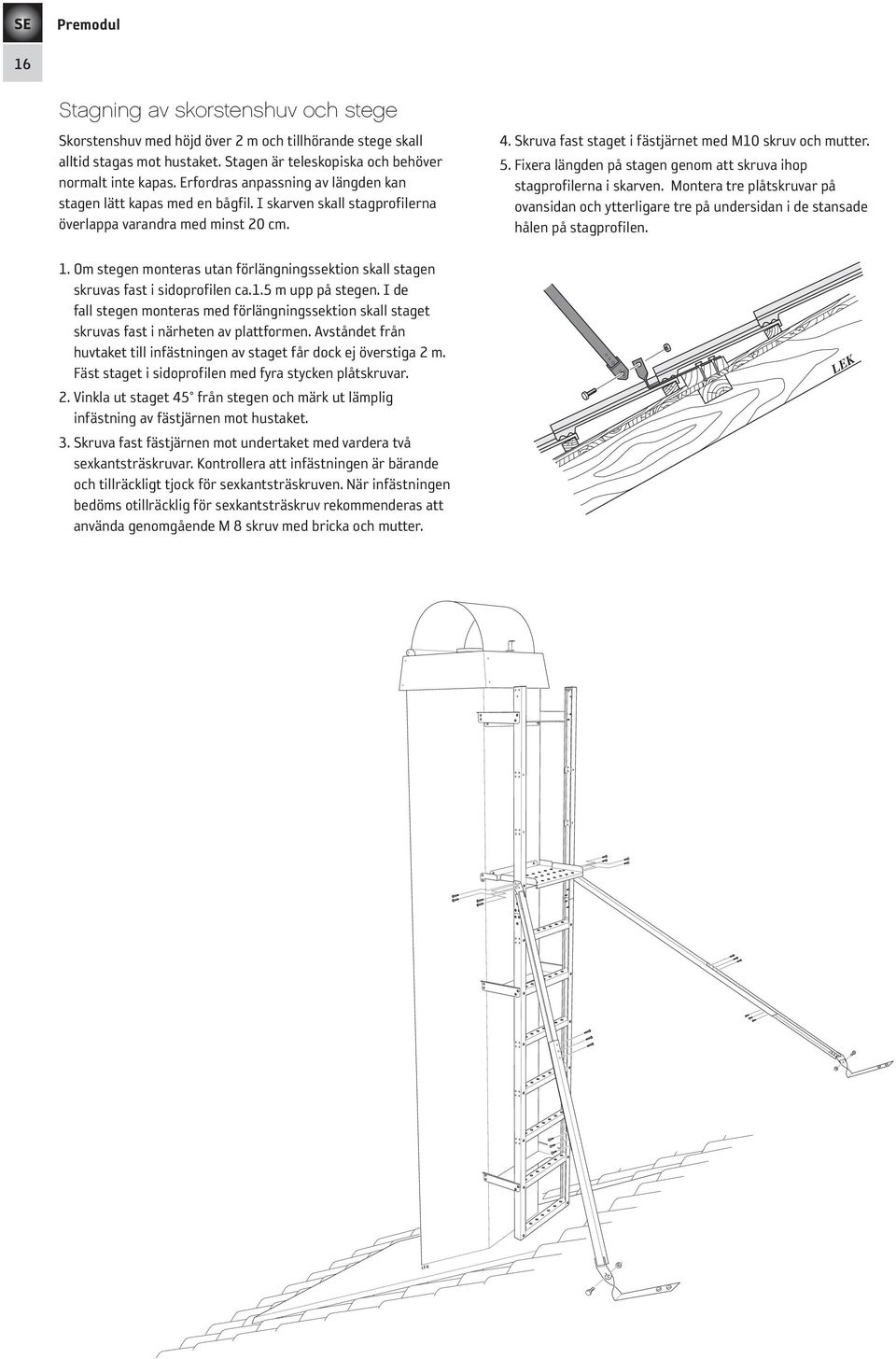

18 16 Stagning av skorstenshuv och stege Skorstenshuv med höjd över 2 m och tillhörande stege skall alltid stagas mot hustaket. Stagen är teleskopiska och behöver normalt inte kapas. Erfordras anpassning av längden kan stagen lätt kapas med en bågfil. I skarven skall stagprofilerna överlappa varandra med minst 20 cm. 1. Om stegen monteras utan förlängningssektion skall stagen skruvas fast i sidoprofilen ca.1.5 m upp på stegen. I de fall stegen monteras med förlängningssektion skall staget skruvas fast i närheten av plattformen. Avståndet från huvtaket till infästningen av staget får dock ej överstiga 2 m. Fäst staget i sidoprofilen med fyra stycken plåtskruvar. 2. Vinkla ut staget 45 från stegen och märk ut lämplig infästning av fästjärnen mot hustaket. 3. Skruva fast fästjärnen mot undertaket med vardera två sexkantsträskruvar. Kontrollera att infästningen är bärande och tillräckligt tjock för sexkantsträskruven. När infästningen bedöms otillräcklig för sexkantsträskruv rekommenderas att använda genomgående M 8 skruv med bricka och mutter. 4. Skruva fast staget i fästjärnet med M10 skruv och mutter. 5. Fixera längden på stagen genom att skruva ihop stagprofilerna i skarven. Montera tre plåtskruvar på ovansidan och ytterligare tre på undersidan i de stansade hålen på stagprofilen.

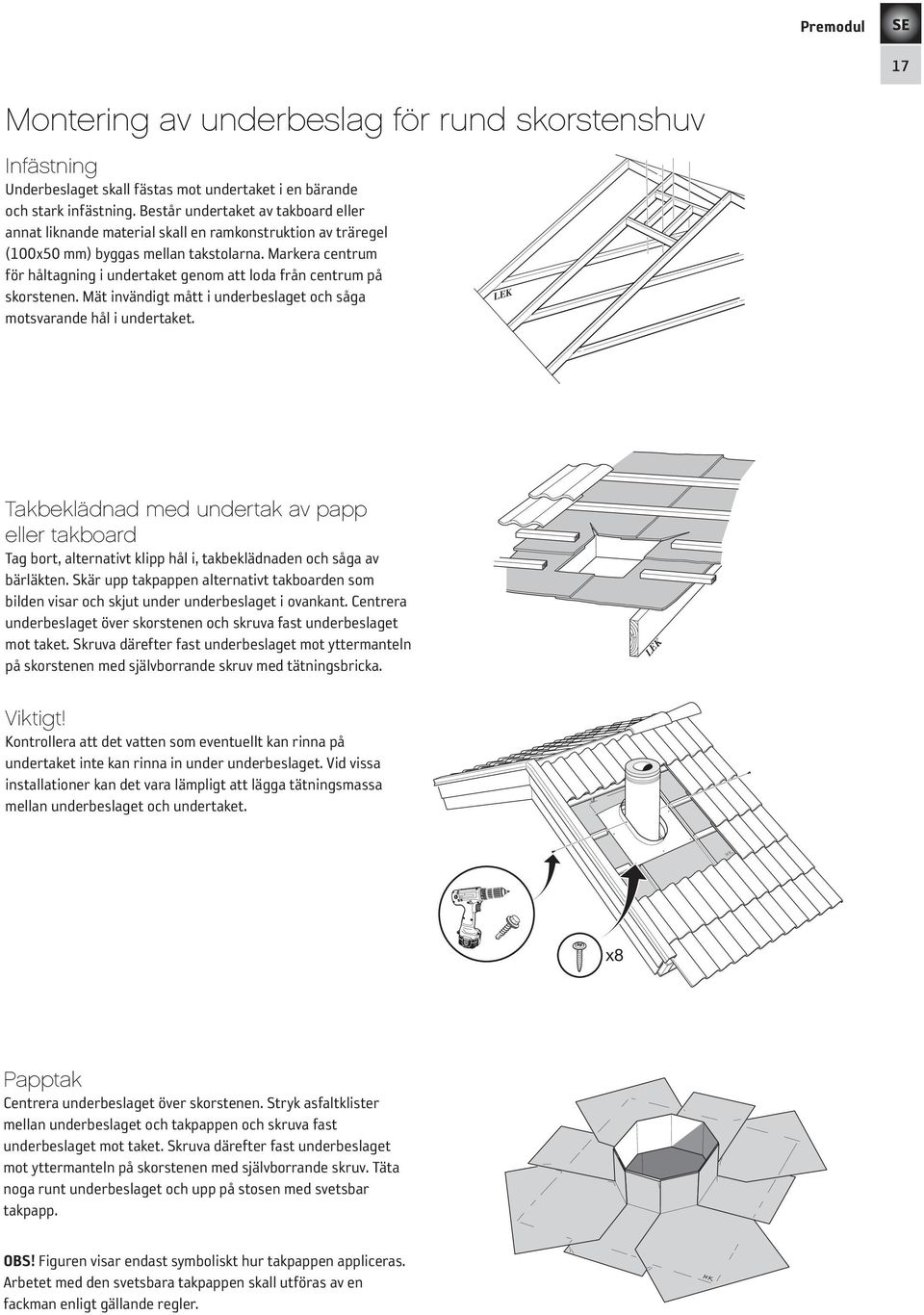

19 17 Montering av underbeslag för rund skorstenshuv Infästning Underbeslaget skall fästas mot undertaket i en bärande och stark infästning. Består undertaket av takboard eller annat liknande material skall en ramkonstruktion av träregel (100x50 mm) byggas mellan takstolarna. Markera centrum för håltagning i undertaket genom att loda från centrum på skorstenen. Mät invändigt mått i underbeslaget och såga motsvarande hål i undertaket. Takbeklädnad med undertak av papp eller takboard Tag bort, alternativt klipp hål i, takbeklädnaden och såga av bärläkten. Skär upp takpappen alternativt takboarden som bilden visar och skjut under underbeslaget i ovankant. Centrera underbeslaget över skorstenen och skruva fast underbeslaget mot taket. Skruva därefter fast underbeslaget mot yttermanteln på skorstenen med självborrande skruv med tätningsbricka. Viktigt! Kontrollera att det vatten som eventuellt kan rinna på undertaket inte kan rinna in under underbeslaget. Vid vissa installationer kan det vara lämpligt att lägga tätningsmassa mellan underbeslaget och undertaket. x8 Papptak Centrera underbeslaget över skorstenen. Stryk asfaltklister mellan underbeslaget och takpappen och skruva fast underbeslaget mot taket. Skruva därefter fast underbeslaget mot yttermanteln på skorstenen med självborrande skruv. Täta noga runt underbeslaget och upp på stosen med svetsbar takpapp. OBS! Figuren visar endast symboliskt hur takpappen appliceras. Arbetet med den svetsbara takpappen skall utföras av en fackman enligt gälland e regler.

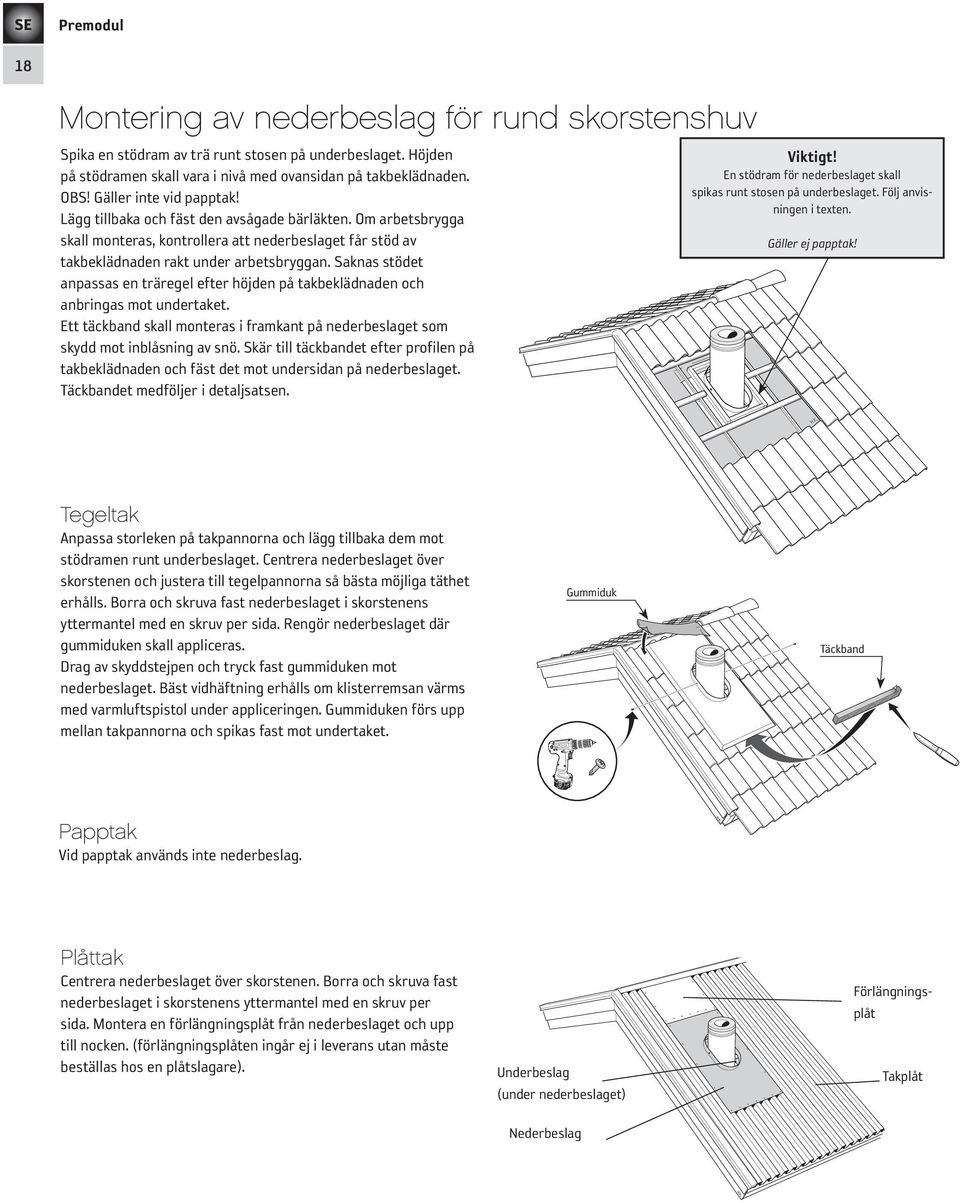

20 18 Montering av nederbeslag för rund skorstenshuv Spika en stödram av trä runt stosen på underbeslaget. Höjden på stödramen skall vara i nivå med ovan sidan på takbeklädnaden. OBS! Gäller inte vid papptak! Lägg tillbaka och fäst den avsågade bärläkten. Om arbetsbrygga skall monteras, kontrollera att nederbeslaget får stöd av takbeklädnaden rakt under arbetsbryggan. Saknas stödet anpassas en träregel efter höjden på takbeklädnaden och anbringas mot undertaket. Ett täckband skall monteras i framkant på nederbeslaget som skydd mot inblåsning av snö. Skär till täckbandet efter profilen på takbeklädnaden och fäst det mot undersidan på nederbeslaget. Täckbandet medföljer i detaljsatsen. Viktigt! En stödram för nederbeslaget skall spikas runt stosen på underbeslaget. Följ anvisningen i texten. Gäller ej papptak! Tegeltak Anpassa storleken på takpannorna och lägg tillbaka dem mot stödramen runt underbeslaget. Centrera nederbeslaget över skorstenen och justera till tegelpannorna så bästa möjliga täthet erhålls. Borra och skruva fast nederbeslaget i skorstenens yttermantel med en skruv per sida. Rengör nederbeslaget där gummi duken skall appliceras. Drag av skyddstejpen och tryck fast gummiduken mot nederbeslaget. Bäst vidhäftning erhålls om klisterremsan värms med varmluftspistol under applice ringen. Gummiduken förs upp mellan takpannorna och spikas fast mot undertaket. Gummiduk Täckband Papptak Vid papptak används inte nederbeslag. Plåttak Centrera nederbeslaget över skorstenen. Borra och skruva fast nederbeslaget i skorstenens yttermantel med en skruv per sida. Montera en förlängningsplåt från nederbeslaget och upp till nocken. (förlängnings plåten ingår ej i leverans utan måste beställas hos en plåtslagare). Underbeslag (under nederbeslaget) Nederbeslag Förlängningsplåt Takplåt

21 19 Montering av rund skorstenshuv Montera de sista skorstensmodulerna och avsluta med slutmoduler utan utvändig plåtmantel Montera ihop främre och bakre konbeslagen enligt bild. Lyft konbeslaget över skorstenen och centrera det över skorstenen och nederbeslaget. Skruva fast konbeslaget mot skorstenens yttermantel och i nederbeslaget med 2 stycken skruvar med tätningsbricka på varje sida (enligt bild) Fäst konbeslagstätningen på konbeslaget i ovankant. För därefter på regnkragen över skorstenen och placera den i rätt position över konbeslaget. Konbeslag Regnkrage Konbeslagstätning

22 20 Längdklippning av huvmantel Erfoderlig längd på den runda huvmanteln fastställs genom att mäta längden (L) från änden på rökröret och ned till regnkragens stödkant och minska måttet med 90 mm. Kapa den runda huvmanteln till det uppmätta måttet. Rikta den kapade änden uppåt och för på huvmanteln över skorstenen och ned över regnkragen Skruva fast huvmanteln genom regnkragen och in i skorstenens yttermantel med 3 stycken självborrande skruv med tätningsbricka. L H=L 90 mm ca 90 mm Skär bort den överflödiga rörskålsisoleringen i nivå med huvmantels kapade ände. Viktigt! Regnskyddet skall kunna lossas vid sotning.pannkitt får därför inte användas vid montering av regnskydd Regnskydd Skorstenstopp Gummistos Vindskydd Rund huvmantel Montera skorstenstoppen över huvmanteln och skruva fast den med 4 stycken självborrande skruv med tätningsbricka. Montera vindskyddet och skruva fast det i skorstens toppen med 2 stycken självborrande skruvar. Trä gummistosen på regnskyddets rör enligt bild och för ned regnskyddet i rökröret. Anbringa ett visst tryck vid monteringen så glider gummistosen till rätt läge samtidigt som röret bottnar mot sätet.

23 21 Montering av arbetsbrygga till rund skorstenshuv Placera takstödet i vertikal position under fästhålen i arbetsplattformen och skruva fast det med två skruvar i nederbeslaget. Fäst arbetsplattformen med två skruvar i takstödet och montera därefter fästbygeln runt skorstenen. Montera en plastplugg i änden på plåtprofilerna. Utvändig montage längs en yttervägg Max 2 m Max 2,5 m Montage av väggfäste Väggfästena skall sitta jämnt fördelade med ett maximalt mellanrum på 2,5 m. Vid sidoförskjutning av skorstenen skall väggfästen monteras alldeles under den nedre vinkeln och alldeles över den övre vinkeln. Vid montering rekommenderas att man använder sig av någon form av byggställning.

24 22 Montering av väggfäste Mät från skorstenens yttermantel till vägg för att få måttet (M). Skruva ihop väggfästet enligt bild. Märk ut placeringen av väggfästet och förborra för skruv eller plastplugg. Skruva fast väggfästet och förankra skorstenen mot väggfästet med bygeln och 5 stycken skruv med tätningsbricka enligt bild. Vid leverans är bygeln rak och skall förbockas mot skorstensmanteln före monteringen, glöm ej att använda skyddsplast emellan. Skorstenskonsol Väggkonsol liten Djupet kan varieras från 50 mm till 140 mm. M Alt. 1 Djupet kan varieras från 140 mm till 600 mm. M Förlängningstag måste kapas i rätt längd för att hela spannet ska kunna uppnås. Alt. 2 Väggkonsol stor Vid leverans är fästbygeln rak och skall förbockas mot skorstensmanteln före monteringen, glöm ej att använda skyddsplast emellan.

25 Mora kniv 23 Montering av regnskydd Regnskydd Vindskydd Viktigt! Regnskyddet skall kunna lossas vid sotning.pannkitt får därför inte användas vid montering av regnskydd Skorstenstopp Montera ihop skorstensmodulerna enligt instruktionerna på sidan 6. Skär bort den överflödiga rörskålsisoleringen i nivå med skorstensmantelns ovankant. Montera skorstenstoppen över skorstensmanteln och skruva fast den med 4 stycken självborrande skruv med tätningsbricka. Montera vindskyddet och skruva fast det i skorstens toppen med 2 stycken självborrande skruvar. Trä gummistosen på regnskyddets rör enligt bild och för ned regnskyddet i rökröret. Anbringa ett visst tryck vid monteringen så glider gummistosen till rätt läge samtidigt som röret bottnar mot sätet.

26 24 Montering av arbetsbrygga till skorsten utan skorstenshuv Fästjärn Skruva fast fästjärnen mot undertaket med två sexkantskruvar. Kontrollera att infästningen är bärande och tillräckligt tjock för sexkantskruven. När infästningen bedöms otillräcklig för sexkantskruven rekommenderas att använda genomgående M8 Skruv med bricka och mutter. Förankringsstöd Montera fast förankringsstödet till arbetsbryggan med 4 st M6 skruvar i de gängade hålen på fästjärnen.

27 25 Tips! Använd smygvinkel för att hitta rätt lutning. Stödprofil x2 90 Ställprofil x4 Takstöd Ø 3mm M6 (x2) Montera stödprofilen på det förmonterade takstödet. Skruva fast ställprofilen i rätt läge för önskad takvinkel. x2 x2 Ø 3 mm Förborra och fäst det ihopmonterade takstödet i förankringsstöden. Fäst arbetsplattformen i stödprofilen med 2 stycken skruvar.

28 26 Vid leverans är fästbygeln rak och skall förbockas mot skorstensmanteln före monteringen. Tänk på att skydda lacken mot repor med plastfolie. Stödstag OBS! Ø 6 mm. Ingen borrspets. Skruva fast stödstaget i fästjärnet med M10 skruv och mutter. Tryck därefter in stödstaget mot takstödet och skruva fast det ca 450 mm ovanför arbetsplattformen. Skruva fast fästbygeln på ena sidan av arbetsplattformen och böj den runt skorstenen. Fäst den därefter på motsatta sidan. Montera plastpluggarna i ändarna enligt bild. x4 Skjut in fotsteget i jacket på stödprofilen. För därefter ner fotsteget enligt bild och skruva fast fotsteget IAV -EX NIBE AB Box Markaryd SWEDEN NIBE Stoves reserves the right to change colours, materials, dimensions and models at any time without special notice. Your dealer can give you the most up to date information. Stoves shown in brochures may have optional extras.
