NIBE FIGHTER 1235

Transkript

1 BD SE Bergvärmepump 4 FIGHTER IBE FIGHTER 1235 FLIK 4 FLIK 5 FLIK 6, 7 FLIK 8 FLIK 9 FLIK Värmepump inklusive varmvattenberedare med berg, mark eller sjö som värmekälla n Värmefaktor (CO) på upp till 5,3 vid /35 C. n Högre temperaturområde Framledningstemperatur C Returledningstemperatur 58 C n Styrning med kommunikationsmöjligheter Se status och gör inställningar över Internet och SMS med tillbehöret RCU. n Mjukstartsrelä och effektvakt monterade från fabrik. n Inbyggd klocka med realtidsfunktion för schemaläggning av extra varmvatten och temperatursänkning/höjning av framledningstemperaturen. n Förberedd för pooluppvärmning. n Förberedd för styrning av två värmesystem. n Separat kapsling för kompressor och köldmediedelar ger säkrare service och lägre ljudnivå. n Värmepumpen finns i storlekarna kw. IBE FIGHTER 1235 är en komplett värmepump för uppvärmning av villor och radhus. Som värmekällor kan bland annat berg, mark eller sjö användas. Även grundvatten kan användas som värmekälla, vilket dock kräver en mellanliggande värmeväxlare. FIGHTER 1235 har en hög verkningsgrad tack vare en högeffektiv kompressor i en väldimensionerad köldmedie krets. Båda cirkulationspumparna samt flexslangar är inbyggda, och köldbärarkretsen kan anslutas valfritt på höger eller vänster sida. Smutsfilter medlevereras. FIGHTER 1235 är utrustad med en kopparfodrad dubbelmantlad varmvattenberedare på 1 liter som är isolerad med ES (miljövänlig cellplast) för minimala värmeförluster. En inbyggd 3-stegs elkassett på 9 kw kopplas automatiskt in vid behov. Aggregatet kan anslutas till valfritt lågtempererat distributionssystem typ radiatorer, konvektorer eller golvvärme. FIGHTER 1235 är utrustad med en reglerdator för att erhålla optimal och säker drift. Tydlig information om tillstånd, drifttid och alla temperaturer i värmepumpen visas på en bakgrundsbelyst LCD-display. Detta medför att externa anläggningstermometrar inte är nödvändiga. FIGHTER 1235 är uppbyggd på en robust ram med kraftiga plåtar och effektiv ljudisolering för bästa komfort. Alla nedre plåtar är enkelt demonterbara för bästa åtkomlighet vid installation och vid eventuell service.

2 Installationsprincip Mark Värmepumpen hämtar upp en del av markens lagrade solenergi via den nergrävda markkollektorn. Berg Värmepumpen hämtar upp en del av bergets lagrade solenergi via en kollektor i ett borrat hål i berget. Sjö VV KV Värme fram Värme retur Värmepumpen hämtar upp en del av vattnets lagrade solenergi via sjökollektorn som är förankrad på V atte n värmar e sjöbotten. K Dubbelmantel K Köldbärare till värmepump Köldbärare från värmepump SÄV Foderrör Köldbärarpump AV Grundvattennivå SF Stängs Köldbärare (KB) in Aktivt borrhål Köldbärare (KB) ut (vattenpelare i berg) A V T BK / JK Förångare K ylmodu l Expansionsventil K ondenso r K ompresso r Vä x elventi l Värmebärare (VB), fra m Värmebärare (VB), retu r Elkassett Värmebära r - pump SÄV B Funktionsprincip FIGHTER 1235 består av värmepump, varmvattenberedare, elkassett, cirkulationspumpar samt reglerdator med display. FIGHTER 1235 ansluts till köldbärar- respektive värmebärarkrets. Varmvattenberedare VV KV Värme fram Värme retur W ater heate r VV Värmeupptagningen från värmekällan (berg, mark, sjö) sker genom ett slutet köldbärarsystem där vatten blandat med frysskyddsmedel cirkulerar. Även grundvatten kan användas som värmekälla, vilket dock kräver en mellanliggande värmeväxlare. Dubbelmantel Köldbärare (KB) in Dou b le ja c ke t Cooling medium (KB) in Köldbärarvätskan avger i värmepumpens förångare sin energi till köldmediet som därvid förångas för att sedan komprimeras i kompressorn. Köldmediet, vars temperatur nu höjts, leds in i kondensorn där det avger sin energi till värmebärarkretsen och vid behov till varmvattenberedaren. Efter kondensorn finns en inbyggd elkassett som kopplas in om större värmebehov föreligger. Köldbärarpump Köldbärare (KB) ut Förångare K ylmodu l K ondenso r K ompresso r Expansionsventil Vä x elventi l Värmebärare (VB), fra m Värmebärare (VB), retu r Elkassett Värmebära r - pump Cooling medium pump Cooling medium (KB) out E v aporato r Refri g erating modul e 2

3 rätt fel Frontpanel III Tillsatssymbol Om eltillsats är inkopplad I Elsteg 1 II 5Elsteg.2 Värmepumpen laddar varmvatten. A Tillfällig temperaturhöjning pågår. 5 B Tidsbestämd. C temperaturhöjning på- C periodisk. V a r m v a t t egår,nt.t ex. em peratur II velsteg V a r Im a t t 1+2 entemp. 1. Blinkande blixt betyder att effektvakten begränsar eleffekten. fel AVarmvattensymbol B III 1. rätt Cirkulationspumpsymbol I Cirkulationspump är i drift. II Cirkulationspump 2 är i drift (tillbehöret ESV 21 krävs). Kompressorsymbol - Kompressor i drift III symbol betyder att effektvakten Blinkande III begränsar kompressordriften. fel V a r mfel v a t t e ndriftläge t e m pin.avseende 1. tillåtelse/blockrätt rätt ering av cirkulationspump A B respektive III A B tillsatsenergi. III C C Va r m v a t t e n t e m p e r a t u r V1.a r m v a t t e n te m p e r a tur 1. V a r m v a t varmvatten -funktionen. tentemp. 1. Aktiverad i timmar. Ingen funktion Förskjutning värmekurva Med denna ratt ändras värmekurvans parallellförskjutning och därmed rumstemperaturen. Strömställare med tre lägen 1 1 ormalläge Samtliga styrfunktioner inkopplade Aktuell visnings parameter V a rätt rrättm v a t t e n t e m p e r a tvisar u r varmvattentemperatur i 1. normalläge III III A A. C 5. V a r mcv a t t e n t e m p. V a r mextra v a5t tvarmvatten. 1. e n. te m pc (XVV) 5 VMed.a rdenna C m v aknapp t t eaktiveras n t e m Extra p. 1. III Husuppvärmning pågår C rätt Autoläge, Sommarläge, A B III A B I Vår/Höstläge II A och B Endast III tillsats. AA BB III IA IIB rätt rätt rätt fel 5. Mfeled denna C knapp ställsdriftläge önskat Värmesystemsymbol III III 1. Beskrivning av aktuell visningsparameter III III. C. C Menynummer V a r m v a t5 t en 1. t.em p ec ratur ooluppvärmning 1. 5Va r. mv a t C t e n t e m p e r a t upågår r III 55 I..IIIII C CA B Va r m v a t t e n t e m p e r a t u r V1.a r m v a t t e n te m p e r a tur 1.. C. C VInformationssymboler armvattentemperatur V a r m v a t1. t e n t e m p e r aknapplås t u r aktiverat 1. Timerfunktion lusknapp Med denna knapp bläddrar man i meny systemet (framåt) eller höjer värdet på vald parameter. Minusknapp Med denna knapp bläddrar man i meny systemet (bakåt) eller sänker värdet på vald parameter. Enterknapp Med denna knapp väljs lägre meny i meny systemet, parameterändring aktiveras samt eventuell parameterändring bekräftas. Avstängd Reservläge Endast cirkulationspump och eltillsats (elsteg 2) är i drift. Statuslampa Vid normal drift lyser statuslampan grönt. är larm inträffar lyser den rött. 3

4 Transport och förvaring Rörinkoppling (värmebärare) FIGHTER 1235 skall transporteras och förvaras stående samt torrt. Vid inforsling i byggnaden kan FIGHTER 1235 dock försiktigt läggas på rygg. Rörinkoppling på värmebärarsidan sker i toppen. Erforderlig säkerhetsutrustning, avstängningsventiler (kopplas så nära värmepumpen som möjligt), samt smutsfilter skall monteras. Vid inkoppling till system med termostater i alla radiatorer (slingor) monteras överströmningsventil alternativt demonteras ett antal termostater så att tillräckligt flöde garanteras. Rörsystemet skall vara urspolat innan värmepumpen ansluts så att föroreningar inte skadar ingående komponenter. Uppställning och placering FIGHTER 1235 placeras på ett fast horisontellt underlag, helst betonggolv eller betongfundament. FIGHTER 1235 ska ställas upp med ryggsidan mot yttervägg i grovkök eller motsvarande typ av rum för att eliminera olägenheter på grund av ljud. Om detta ej är möjligt skall vägg mot sovrum eller annat ljudkänsligt rum undvikas. Rördragning skall utföras utan klamring i innervägg mot sov-/vardagsrum. Rörinkoppling (varmvattenberedare) Varmvattenberedaren skall förses med erforderlig ventilutrustning. EX SF LV KV Rörinstallation Rörinstallationen skall utföras enligt gällande regler. FIGHTER 1235 arbetar upp till en retur temperatur av ca 58 C och en utgående temperatur från värmepumpen av ca C. Kompressorn ger upp till 65 C, resten åstadkommes med tillsatsvärme. Rörinkoppling (köldbärare) Vid dimensionering av kollektorläggning måste hänsyn tagas till geografiskt läge, berg-/jordart samt värmepumpens täckningsgrad. BK/JK K AV SÄV SF KBin KBut VV T SuV* Keruu sisään Erot Keruup ulos Vid förläggning av kollektorslangen tillses att denna är konstant stigande mot värmepumpen för att undvika luftfickor. Är detta ej möjligt förses högpunkter med avluftningsmöjligheter. Samtliga köldbärarledningar i uppvärmda rum kondensisoleras. ivåkärlet (K) placeras som högsta punkt i köldbärarsystemet och på inkommande rör före köldbärarpumpen. Observera att kondensdropp från nivåkärlet kan förekomma. lacera därför kärlet så att övrig utrustning ej kan skadas. Tappvattenanslutning Om bubbelpool eller annan väsentligt större förbrukare av varmvatten skall installeras, bör värmepumpen kompletteras med elektrisk varmvattenberedare. 15 KV Då temperaturen på köldbärarsystemet kan understiga C måste detta frysskyddas ner till -15 C. Som riktvärde för volymberäkning används 1 liter färdigblandad köldbärarvätska per meter kollektorslang (gäller vid EM-slang x 2,4 6,3). ivåkärlet bör märkas med det frysskyddsmedel som används. COMACT Köldbärarkretsen kopplas valfritt in på vänster eller höger sida. Avstängningsventiler skall monteras så nära värmepumpen som möjligt. Montera medlevererade smutsfilter på inkommande ledning. Vid anslutning till öppet grundvattensystem skall, på grund av smuts och frysrisk i förångaren, en mellanliggande frysskyddad krets anordnas. Detta kräver en extra värmeväxlare. VV 4

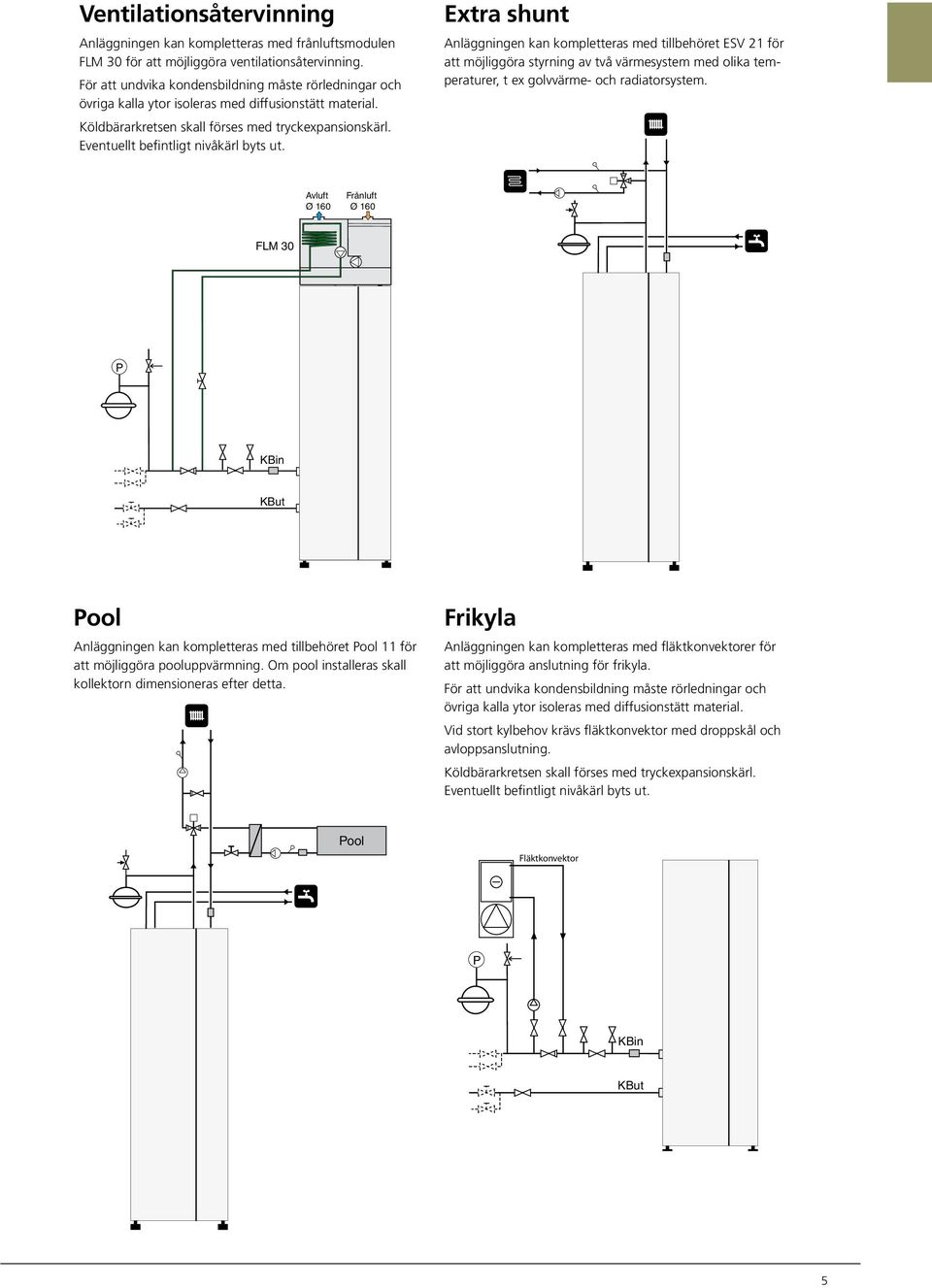

5 Ventilationsåtervinning Anläggningen kan kompletteras med frånluftsmodulen FLM för att möjliggöra ventilationsåtervinning. För att undvika kondensbildning måste rörledningar och övriga kalla ytor isoleras med diffusionstätt material. Köldbärarkretsen skall förses med tryckexpansionskärl. Eventuellt befintligt nivåkärl byts ut. Extra shunt Anläggningen kan kompletteras med tillbehöret ESV 21 för att möjliggöra styrning av två värmesystem med olika temperaturer, t ex golvvärme- och radiatorsystem. Avluft Ø 1 Frånluft Ø FLM ool SÄV RV EX BV KBin SF KBut ool Fortluft Ø 1 Abluft Ø 1 Anläggningen kan kompletteras med tillbehöret ool 11 för att möjliggöra pooluppvärmning. FLM Om pool installeras skall kollektorn dimensioneras efter detta. SÄV RV Frikyla Anläggningen kan kompletteras med fläktkonvektorer för att möjliggöra anslutning för frikyla. För att undvika kondensbildning måste rörledningar och övriga kalla ytor isoleras med diffusionstätt material. Vid stort kylbehov krävs fläktkonvektor med droppskål och avloppsanslutning. Köldbärarkretsen skall förses med tryckexpansionskärl. Eventuellt befintligt nivåkärl byts ut. EX BV Kälteträgereintritt SF Kälteträgeraustritt ool Fläktkonvektor FX 11 Avluft Ø 1 Frånluft Ø 1 SÄV EX Extract air Ø 1 Exhaust air Ø 1 BV EX KBin SF SÄV RV FLM KBut Köldb in BV SF Köldb ut SÄV RV EX 5 BV Brine in SF

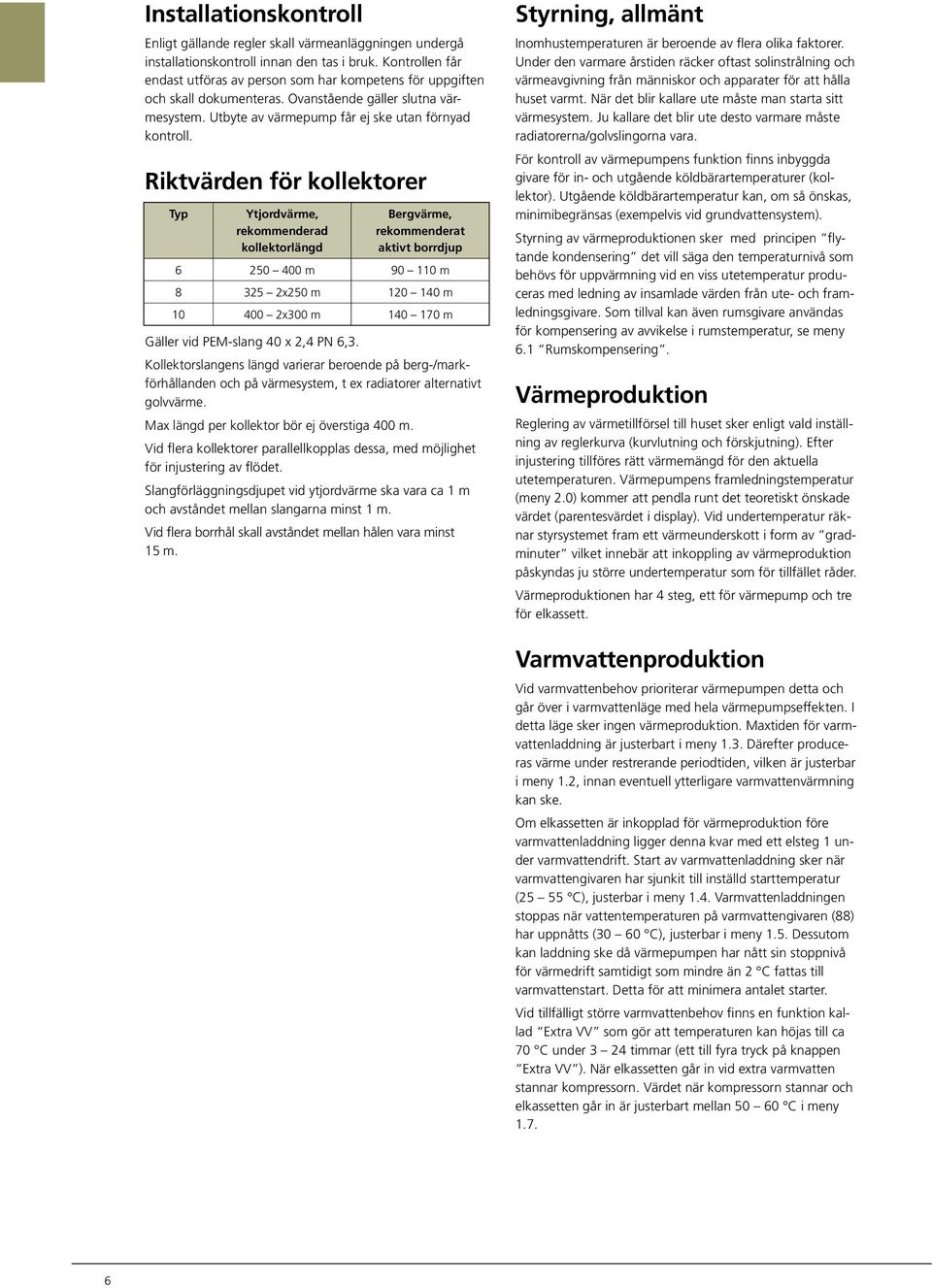

6 Installationskontroll Enligt gällande regler skall värmeanläggningen undergå installationskontroll innan den tas i bruk. Kontrollen får endast utföras av person som har kompetens för uppgiften och skall dokumenteras. Ovan stående gäller slutna värmesystem. Utbyte av värmepump får ej ske utan förnyad kontroll. Riktvärden för kollektorer Typ Ytjordvärme, rekommenderad kollektorlängd Gäller vid EM-slang x 2,4 6,3. Bergvärme, rekommenderat aktivt borrdjup 6 2 m 9 11 m x2 m 12 1 m 1 2x m 1 1 m Kollektorslangens längd varierar beroende på berg-/markförhållanden och på värmesystem, t ex radiatorer alternativt golvvärme. Max längd per kollektor bör ej överstiga m. Vid flera kollektorer parallellkopplas dessa, med möjlighet för injustering av flödet. Slangförläggningsdjupet vid ytjordvärme ska vara ca 1 m och avståndet mellan slangarna minst 1 m. Vid flera borrhål skall avståndet mellan hålen vara minst 15 m. Styrning, allmänt Inomhustemperaturen är beroende av flera olika faktorer. Under den varmare årstiden räcker oftast solinstrålning och värmeavgivning från människor och apparater för att hålla huset varmt. är det blir kallare ute måste man starta sitt värmesystem. Ju kallare det blir ute desto varmare måste radiatorerna/golvslingorna vara. För kontroll av värmepumpens funktion finns inbyggda givare för in- och utgående köldbärartemperaturer (kollektor). Utgående köldbärartemperatur kan, om så önskas, minimibegränsas (exempelvis vid grundvat ten system). Styrning av värmeproduktionen sker med principen flytande kondensering det vill säga den temperaturnivå som behövs för uppvärmning vid en viss utetemperatur produceras med ledning av insamlade värden från ute- och framledningsgivare. Som tillval kan även rumsgivare användas för kompensering av avvikelse i rumstemperatur, se meny 6.1 Rumskompensering. Värmeproduktion Reglering av värmetillförsel till huset sker enligt vald inställning av reglerkurva (kurvlutning och förskjutning). Efter injustering tillföres rätt värmemängd för den aktuella utetemperaturen. Värmepumpens framledningstemperatur (meny 2.) kommer att pendla runt det teoretiskt önskade värdet (parentesvärdet i display). Vid undertemperatur räknar styrsystemet fram ett värmeunderskott i form av gradminuter vilket innebär att inkoppling av värmeproduktion påskyndas ju större undertemperatur som för tillfället råder. Värmeproduktionen har 4 steg, ett för värmepump och tre för elkassett. Varmvattenproduktion Vid varmvattenbehov prioriterar värmepumpen detta och går över i varmvattenläge med hela värmepumpseffekten. I detta läge sker ingen värmeproduktion. Maxtiden för varmvattenladdning är justerbart i meny 1.3. Därefter produceras värme under restrerande periodtiden, vilken är justerbar i meny 1.2, innan eventuell ytterligare varmvattenvärmning kan ske. Om elkassetten är inkopplad för värmeproduktion före varmvattenladdning ligger denna kvar med ett elsteg 1 under varmvattendrift. Start av varmvattenladdning sker när varmvattengivaren har sjunkit till inställd starttemperatur (25 55 C), justerbar i meny 1.4. Varmvattenladdningen stoppas när vattentemperaturen på varmvattengivaren (88) har uppnåtts ( C), justerbar i meny 1.5. Dessutom kan laddning ske då värmepumpen har nått sin stoppnivå för värmedrift samtidigt som mindre än 2 C fattas till varmvattenstart. Detta för att minimera antalet starter. Vid tillfälligt större varmvattenbehov finns en funktion kallad Extra VV som gör att temperaturen kan höjas till ca C under 3 24 timmar (ett till fyra tryck på knappen Extra VV ). är elkassetten går in vid extra varmvatten stannar kompressorn. Värdet när kompressorn stannar och elkassetten går in är justerbart mellan C i meny

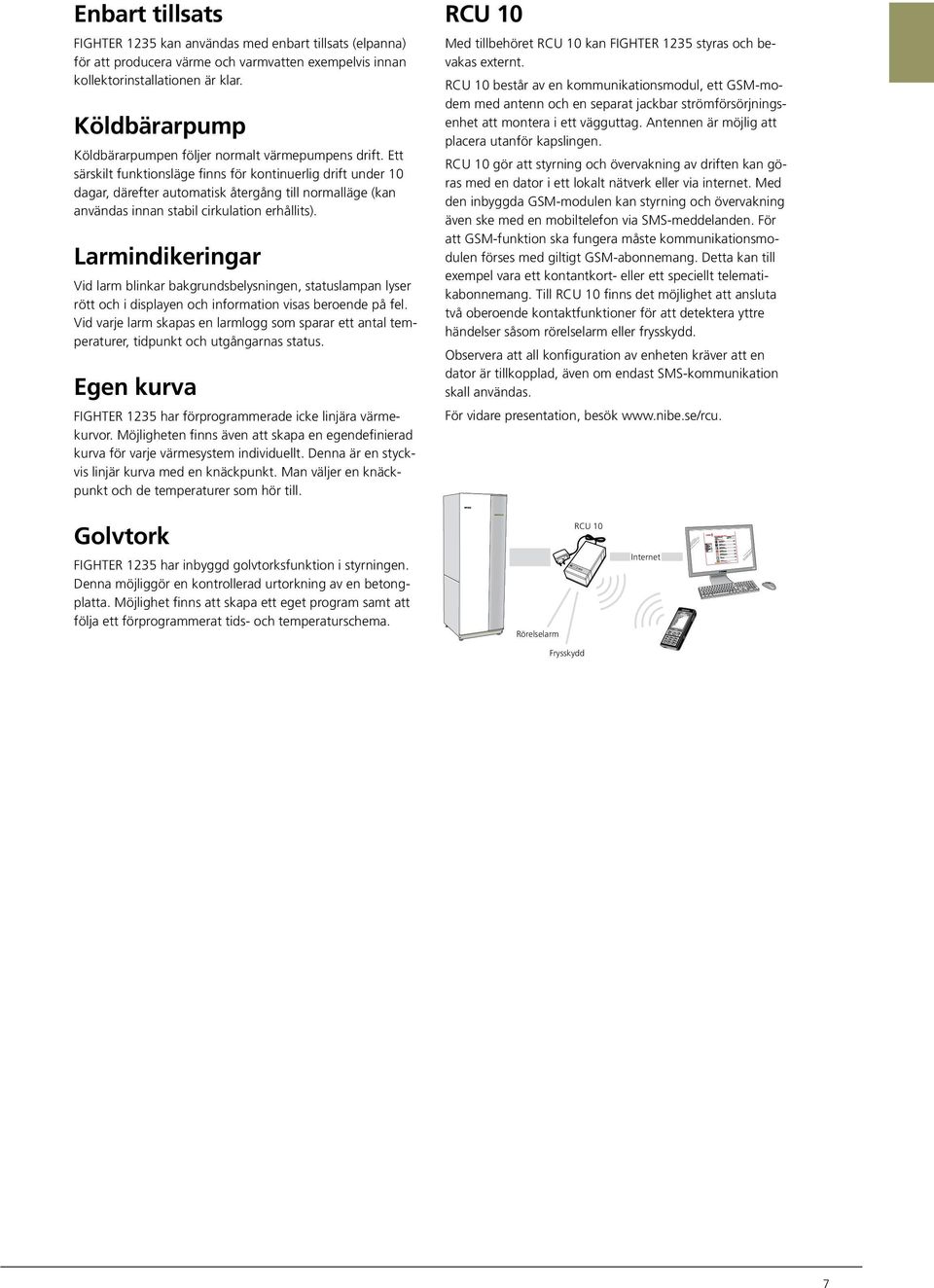

7 Enbart tillsats FIGHTER 1235 kan användas med enbart tillsats (elpanna) för att producera värme och varmvatten exempelvis innan kollektorinstallationen är klar. Köldbärarpump Köldbärarpumpen följer normalt värmepumpens drift. Ett särskilt funktionsläge finns för kontinuerlig drift under 1 dagar, därefter automatisk återgång till normalläge (kan användas innan stabil cirkulation erhållits). Larmindikeringar Vid larm blinkar bakgrundsbelysningen, statuslampan lyser rött och i displayen och information visas beroende på fel. Vid varje larm skapas en larmlogg som sparar ett antal temperaturer, tidpunkt och utgångarnas status. Egen kurva FIGHTER 1235 har förprogrammerade icke linjära värmekurvor. Möjligheten finns även att skapa en egendefinierad kurva för varje värmesystem individuellt. Denna är en styckvis linjär kurva med en knäckpunkt. Man väljer en knäckpunkt och de temperaturer som hör till. RCU 1 Med tillbehöret RCU 1 kan FIGHTER 1235 styras och bevakas externt. RCU 1 består av en kommunikationsmodul, ett GSM-modem med antenn och en separat jackbar strömförsörjningsenhet att montera i ett vägguttag. Antennen är möjlig att placera utanför kapslingen. RCU 1 gör att styrning och övervakning av driften kan göras med en dator i ett lokalt nätverk eller via internet. Med den inbyggda GSM-modulen kan styrning och övervakning även ske med en mobiltelefon via SMS-meddelanden. För att GSM-funktion ska fungera måste kommunikationsmodulen förses med giltigt GSM-abonnemang. Detta kan till exempel vara ett kontantkort- eller ett speciellt telematikabonnemang. Till RCU 1 finns det möjlighet att ansluta två oberoende kontaktfunktioner för att detektera yttre händelser såsom rörelselarm eller frysskydd. Observera att all konfiguration av enheten kräver att en dator är tillkopplad, även om endast SMS-kommunikation skall användas. För vidare presentation, besök Golvtork FIGHTER 1235 har inbyggd golvtorksfunktion i styrningen. Denna möjliggör en kontrollerad urtorkning av en betongplatta. Möjlighet finns att skapa ett eget program samt att följa ett förprogrammerat tids- och temperaturschema. Rörelselarm RCU 1 Internet Frysskydd 7

8 GRUDFOS GRUDFOS 5 kw Tillgängligt tryck FIGHTER ka umpkapacitetsdiagram ,1,2,3,4,5,6,7 l/s Värmebärarsida Köldbärarsida,2,3,4,5,6,7,8 l/s,1,2,3,4,5,6,7,8 l/s Tillgängligt tryck Tillgängligt tryck,1,2,3,4,5,6,7,8,9 1 l/s ka FIGHTER FIGHTER ka ka FIGHTER kw 6 kw ,6,7 l/s,1,1,2,2,3,3,4,4,5,,6,6,7,7,8,9,8 l/s,1,2,3,4,4,5,5,6,6,7,7,8,8,9,9 1 1, l/s l/s 6 kw 1 kw Tillgängligt Tillgängligt tryck tryck ka ka Tillgängligt 9 tryck FIGHTER ka FIGHTER kw ,7,8,9 1 l/s 1,1,2,3,4 1,5 2,6,7,8,9 1, l/s 5,6,7 l/s,1,2,2,4,3,6,4,,8,6 1,,7 1,2,8 l/s l/s Tillgängligt tryck ka FIGHTER FIGHTER kw 2 6 kw ,1,2,3,4,5,6,7,8,9 1 l/s Tillgängligt tryck ka 3 FIGHTER ,71,,8 1,2,9 l/s,1,2,3,4,5,6,7,8,9 1, l/s Tillgängligt tryck FIGHTER / ka 8 1 kw ,1,2,3,4,5,6,7,8,9 1 l/s 3 1, 1,2 l/s 8 FIGHTER 1135/ /15/17 umpen är ställbar för att justera flödet: 1, 2, eller 3. Tillgängligt tryck ka ,1,2,3,4,5,6,7,8,9 1 l/s Tillgängligt tryck ka FIGHTER 1135/

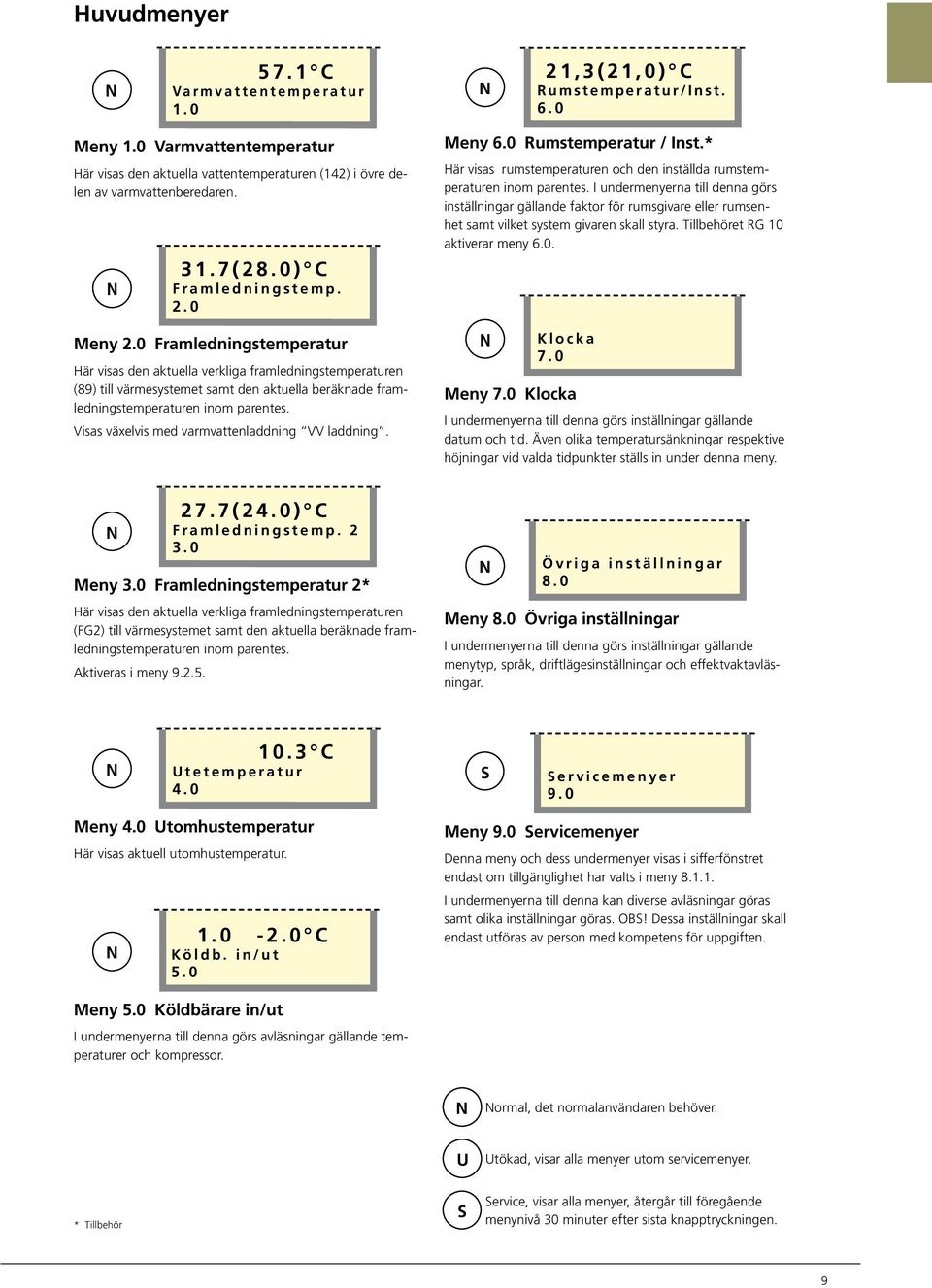

9 Huvudmenyer 57.1 C Varmvattentemperatur 1. 21,3(21,) C Rumstemperatur/Inst. 6. Meny 1. Varmvattentemperatur Här visas den aktuella vattentemperaturen (142) i övre delen av varmvattenberedaren. 31.7(28.) C Framledningstemp. 2. Meny 2. Framledningstemperatur Här visas den aktuella verkliga framledningstemperaturen (89) till värmesystemet samt den aktuella beräknade framledningstemperaturen inom parentes. Visas växelvis med varmvattenladdning VV laddning. Meny 6. Rumstemperatur / Inst.* Här visas rumstemperaturen och den inställda rumstemperaturen inom parentes. I undermenyerna till denna görs inställningar gällande faktor för rumsgivare eller rumsenhet samt vilket system givaren skall styra. Tillbehöret RG 1 aktiverar meny 6.. Klocka 7. Meny 7. Klocka I undermenyerna till denna görs inställningar gällande datum och tid. Även olika temperatursänkningar respektive höjningar vid valda tidpunkter ställs in under denna meny. 27.7(24.) C Framledningstemp Meny 3. Framledningstemperatur 2* Här visas den aktuella verkliga framledningstemperaturen (FG2) till värmesystemet samt den aktuella beräknade framledningstemperaturen inom parentes. Aktiveras i meny Övriga inställningar 8. Meny 8. Övriga inställningar I undermenyerna till denna görs inställningar gällande menytyp, språk, driftlägesinställningar och effektvaktavläsningar. 1.3 C Utetemperatur 4. S Servicemenyer 9. Meny 4. Utomhustemperatur Här visas aktuell utomhustemperatur C Köldb. in/ut 5. Meny 9. Servicemenyer Denna meny och dess undermenyer visas i sifferfönstret endast om tillgänglighet har valts i meny I undermenyerna till denna kan diverse avläsningar göras samt olika inställningar göras. OBS! Dessa inställningar skall endast utföras av person med kompetens för uppgiften. Meny 5. Köldbärare in/ut I undermenyerna till denna görs avläsningar gällande temperaturer och kompressor. ormal, det normalanvändaren behöver. U Utökad, visar alla menyer utom servicemenyer. * Tillbehör S Service, visar alla menyer, återgår till föregående menynivå minuter efter sista knapptryckningen. 9

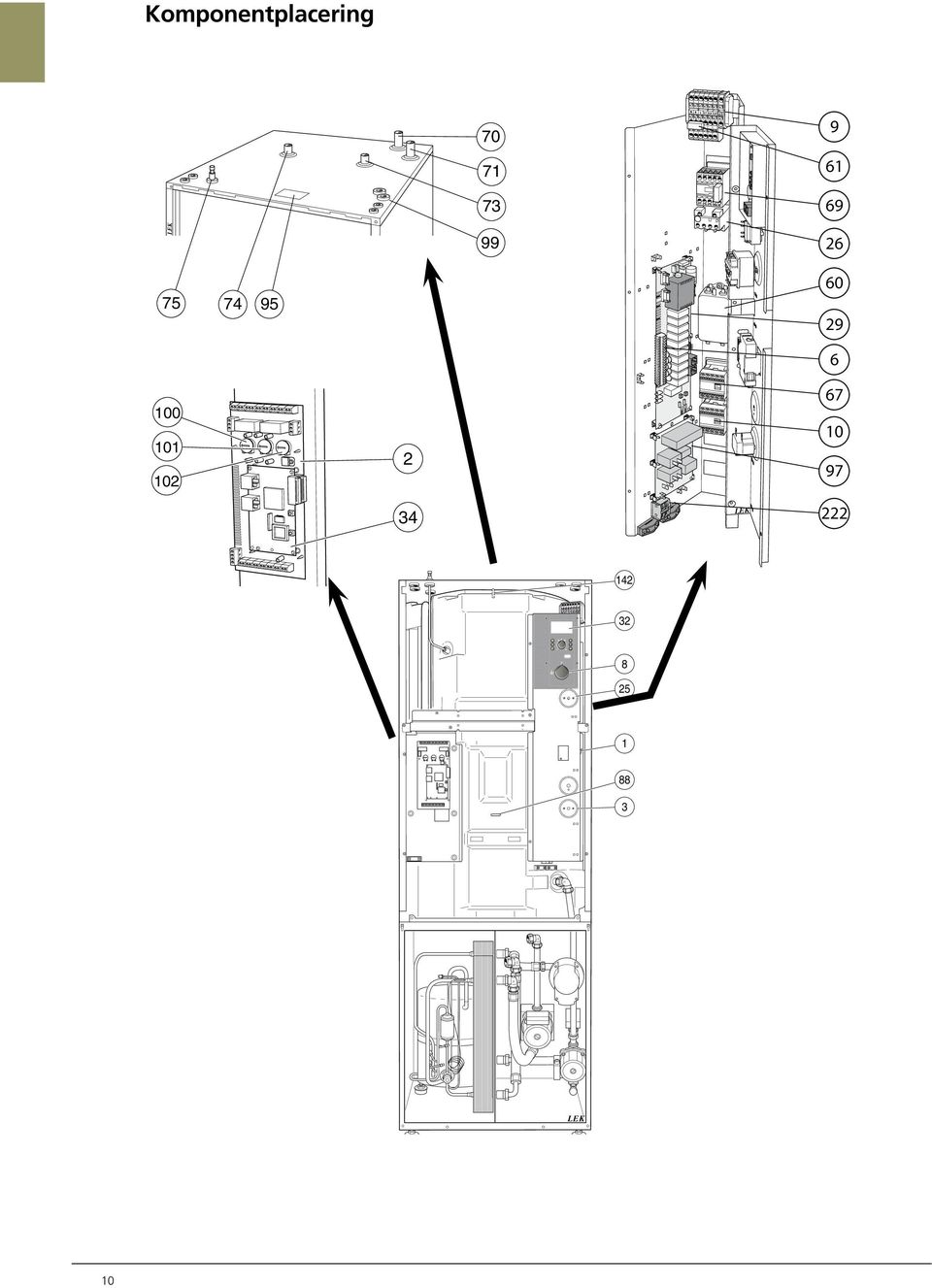

10 73 99 Komponentplacering CU CU 1x2V UK F-1235/ 3xV 32 F Koppar, rostfri Emalj 1

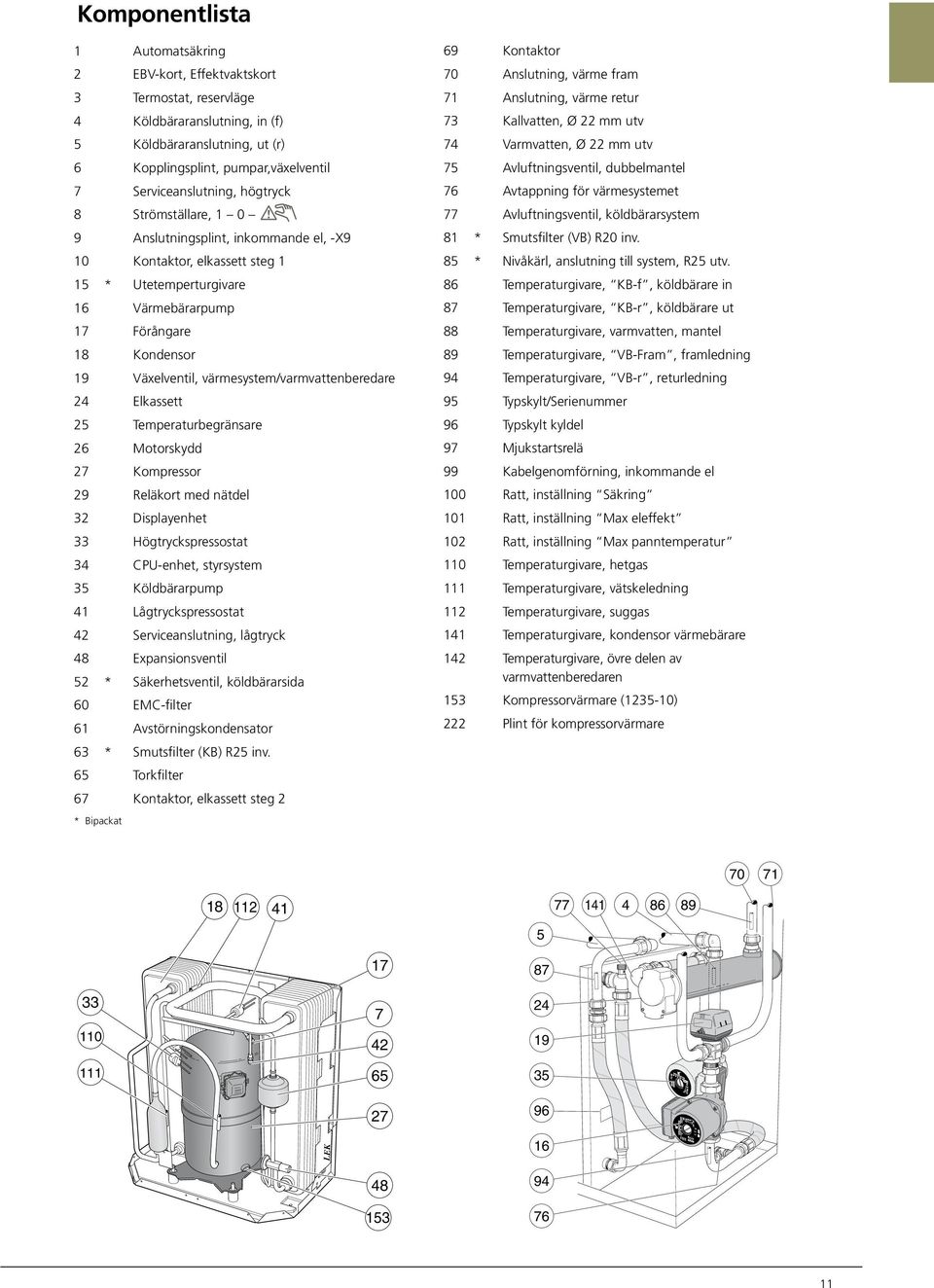

11 Komponentlista 1 Automatsäkring 2 EBV-kort, Effektvaktskort 3 Termostat, reservläge 4 Köldbäraranslutning, in (f) 5 Köldbäraranslutning, ut (r) 6 Kopplingsplint, pumpar,växelventil 7 Serviceanslutning, högtryck 8 Strömställare, 1 9 Anslutningsplint, inkommande el, -X9 1 Kontaktor, elkassett steg 1 15 * Utetemperturgivare 16 Värmebärarpump 17 Förångare 18 Kondensor 19 Växelventil, värmesystem/varmvattenberedare 24 Elkassett 25 Temperaturbegränsare 26 Motorskydd 27 Kompressor 29 Reläkort med nätdel 32 Displayenhet 33 Högtryckspressostat 34 CU-enhet, styrsystem 35 Köldbärarpump 41 Lågtryckspressostat 42 Serviceanslutning, lågtryck 48 Expansionsventil 52 * Säkerhetsventil, köldbärarsida EMC-filter 61 Avstörningskondensator 63 * Smutsfilter (KB) R25 inv. 65 Torkfilter 67 Kontaktor, elkassett steg 2 * Bipackat 69 Kontaktor Anslutning, värme fram 71 Anslutning, värme retur 73 Kallvatten, Ø 22 mm utv 74 Varmvatten, Ø 22 mm utv 75 Avluftningsventil, dubbelmantel 76 Avtappning för värmesystemet 77 Avluftningsventil, köldbärarsystem 81 * Smutsfilter (VB) R2 inv. 85 * ivåkärl, anslutning till system, R25 utv. 86 Temperaturgivare, KB-f, köldbärare in 87 Temperaturgivare, KB-r, köldbärare ut 88 Temperaturgivare, varmvatten, mantel 89 Temperaturgivare, VB-Fram, framledning 94 Temperaturgivare, VB-r, returledning 95 Typskylt/Serienummer 96 Typskylt kyldel 97 Mjukstartsrelä 99 Kabelgenomförning, inkommande el 1 Ratt, inställning Säkring 11 Ratt, inställning Max eleffekt 12 Ratt, inställning Max panntemperatur 11 Temperaturgivare, hetgas 111 Temperaturgivare, vätskeledning 112 Temperaturgivare, suggas 141 Temperaturgivare, kondensor värmebärare 142 Temperaturgivare, övre delen av varmvattenberedaren 153 Kompressorvärmare (1235-1) 222 lint för kompressorvärmare L E K

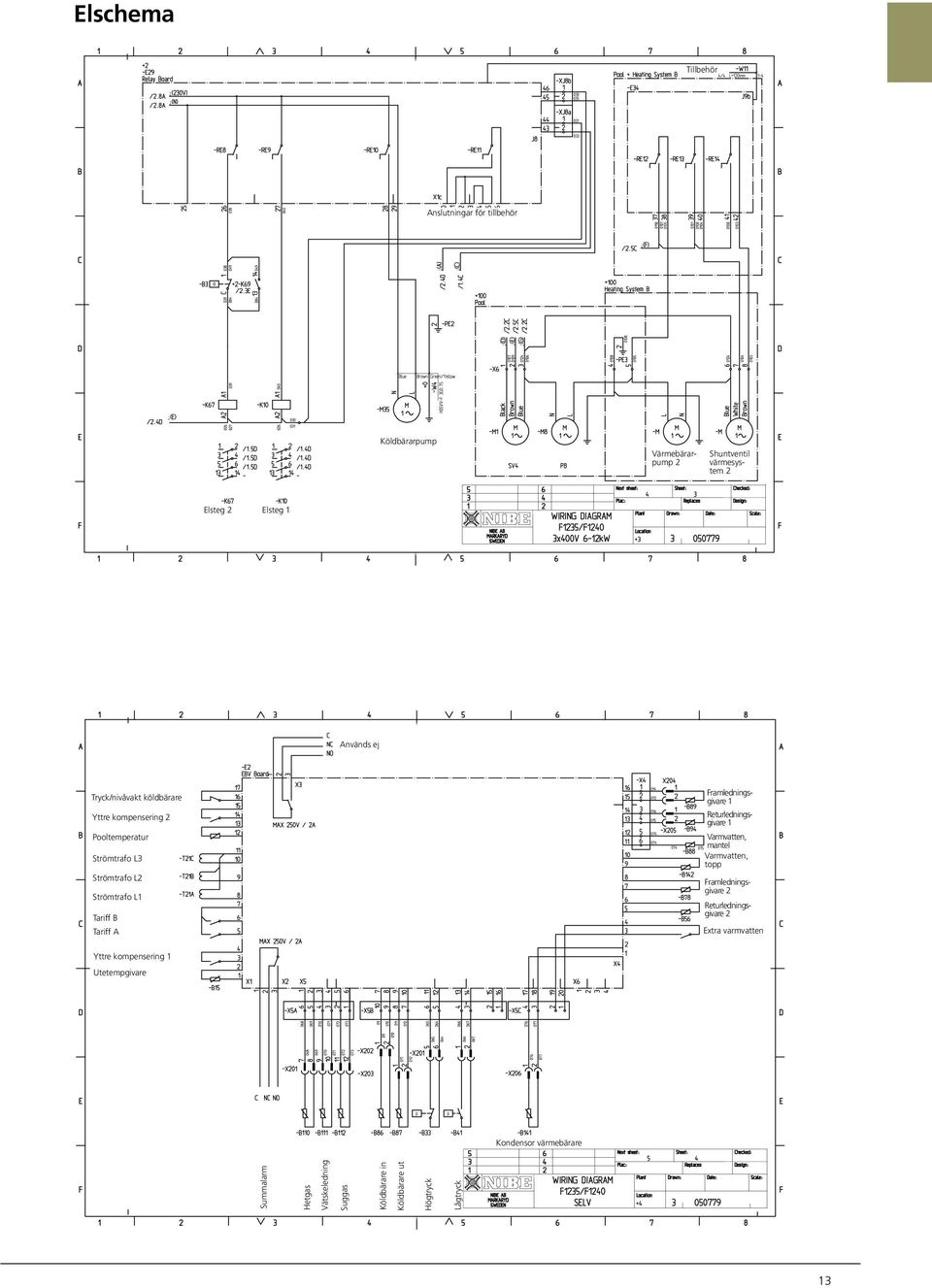

12 Elschema Kompressor Elpatron Anslutningar för tillbehör Värmebärarpump Växelventil Kompressorvärmare (ej installerad i alla modeller) Kompressor Mjukstart 12

13 Elschema Tillbehör Anslutningar för tillbehör Köldbärarpump Värmebärarpump 2 Shuntventil värmesystem 2 Elsteg 2 Elsteg 1 Används ej Tryck/nivåvakt köldbärare Yttre kompensering 2 ooltemperatur Strömtrafo L3 Strömtrafo L2 Strömtrafo L1 Tariff B Tariff A Framledningsgivare 1 Returledningsgivare 1 Varmvatten, mantel Varmvatten, topp Framledningsgivare 2 Returledningsgivare 2 Extra varmvatten Yttre kompensering 1 Utetempgivare Kondensor värmebärare Summalarm Hetgas Vätskeledning Suggas Köldbärare in Köldbärare ut Högtryck Lågtryck 13

14 . C Mått Till höger om värmepumpen bör ett fritt utrymme finnas för eventuell service. Framför FIGHTER 1235 krävs ett utrymme på 8 mm för eventuell service. är FLM monteras på FIGHTER 1235 bör avstånd till vägg vara mm. 14

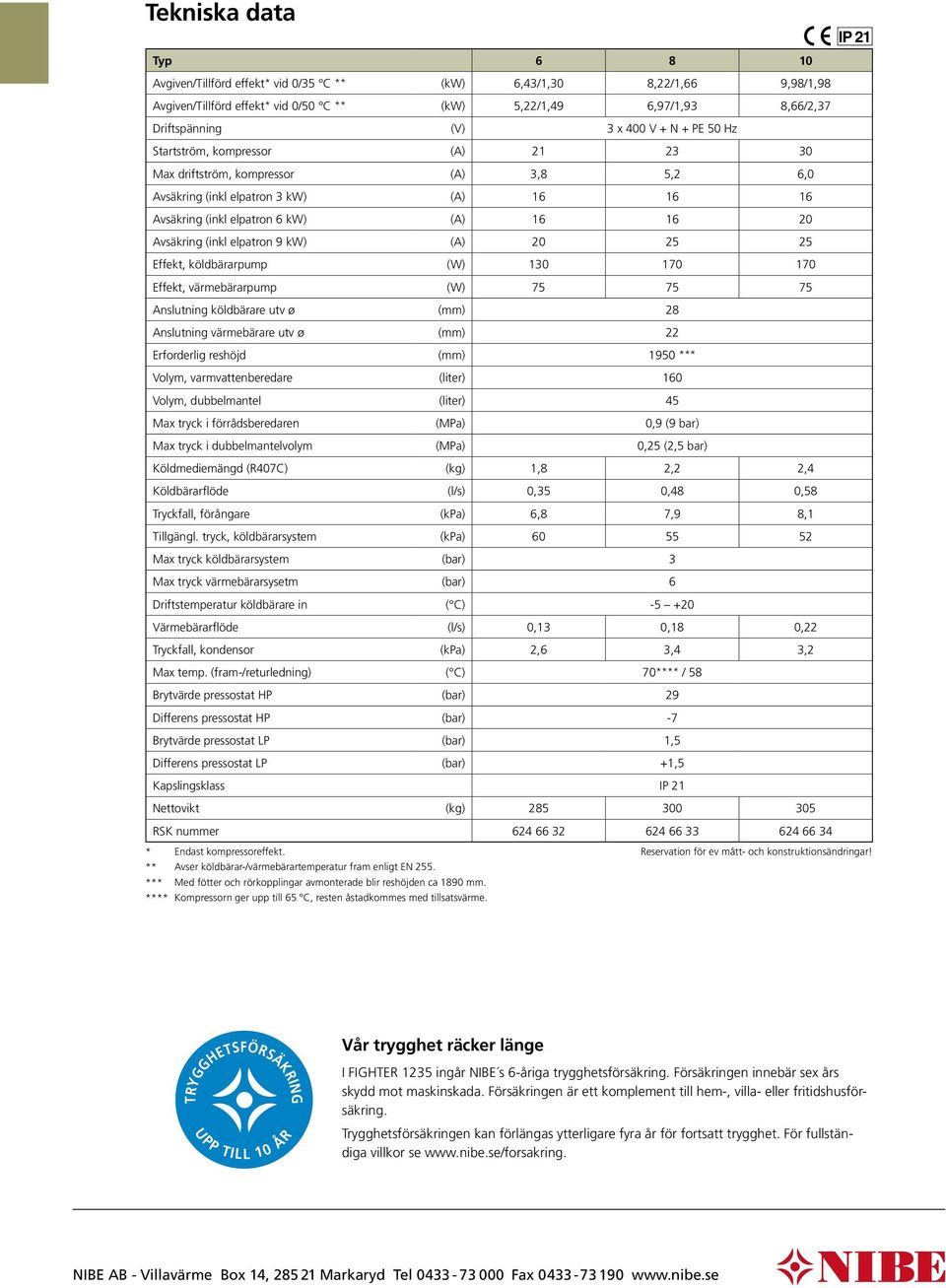

15 Bipackningssats Utetemperaturgivare Fästklammer för anslutningsrör köldbärarare Smutsfilter Täckplåtar, köldbärare ivåkärl Anslutningsrör köldbärare, med isolering Säkerhetsventil Strömtransformator Tillbehör Frånluftsmodul FLM RSK nr Rumsgivare RG 1 RSK nr Kommunikationsenhet RCU 1/2 RCU 1 RSK nr RCU 2 (ej SMS) RSK nr Möjliggör styrning samt övervakning av driften via dator eller mobiltelefon. För mer information se Extra shunt ESV 21 RSK nr åfyllnadssats R25 inklusive isolering RSK nr (max 12 kw) OOL 11 RSK nr
