1 Var sak har sin plats.

2 I dom här bilarna har var sak sin plats. Man kan fråga sig vad vi lärt oss sen 1958 då vi började tillverka inredningar för servicefordon. Bilarna har ju förändrats, kraven har förändrats, vi har förändrats. Det är just det vi lärt oss: Förändringens konst, att utveckla våra lösningar för de behov som gäller, oavsett om det är nya bilmodeller eller önskemål från dem som använder dem. I nästan femtio år har vi varit flexibla (vi var det redan innan det blev en klyscha i reklambroschyrer) och det kommer vi att fortsätta vara. För hur skulle vi annars kunna göra Er som har bilen som arbetsplats nöjda? Välkommen till vår nya katalog, ni kommer att se att var sak har sin plats. Och att det finns plats för varje sak. Var sak har sin plats, säger vi på System Edström. Vi har lådor, hyllor (fasta, öppningsbara, fällbara eller utdragbara), gastubhållare, pärmställ, verktygshållare, takutrustning, utdragbara skruvstyckehållare och mycket, mycket mer. Vi tror och hoppas att vi tänkt på allt. Och om det inte är så, är vi inte längre bort än din telefon. Vårt mål är att vara ett självklart val när du ska inreda din arbetsplats, oavsett vilket yrke du har, och oavsett vilka speciella krav du ställer. Kvalitet och styrka är det som kännetecknar System Edström. Exempelvis har vi gjort ett 180 omslag i överkant på våra hyllor för att få dom stadiga, på köpet fick vi en mjukt avrundad kant. Vi har låtit krocktesta inredningarna hos Millbrook i England, du kan se filmen på internet ( Produkterna är ytbehandlade med epoxipulver som ger ett stryktåligt och rosthärdigt skydd. Allt detta (och mer) sammantaget, gör att du med stor tillförsikt kan välja System Edström till ditt nästa servicefordon.

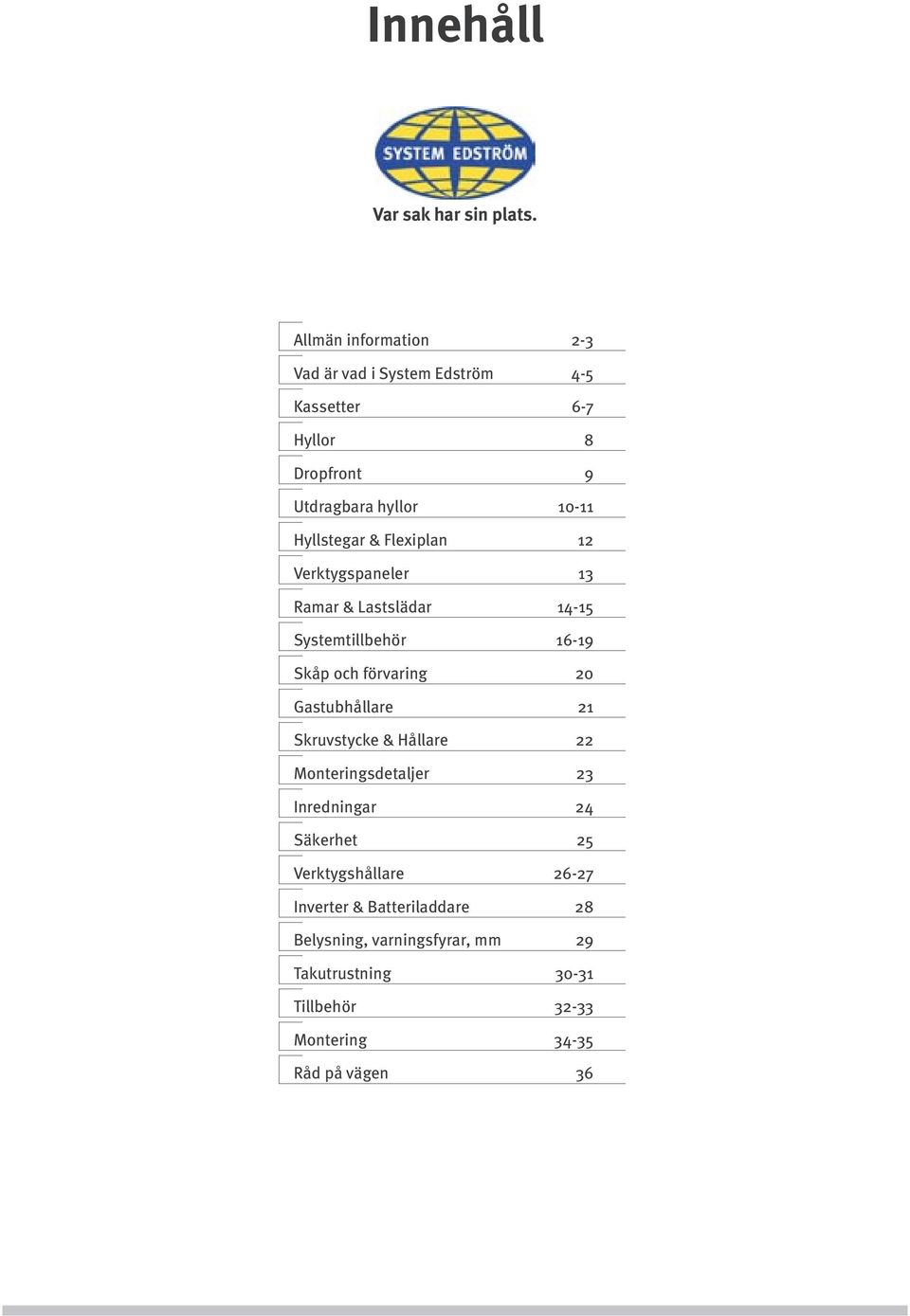

3 Innehåll Var sak har sin plats. Allmän information 2-3 Vad är vad i System Edström 4-5 Kassetter 6-7 Hyllor 8 Dropfront 9 Utdragbara hyllor Hyllstegar & Flexiplan 12 Verktygspaneler 13 Ramar & Lastslädar Systemtillbehör Skåp och förvaring 20 Gastubhållare 21 Skruvstycke & Hållare 22 Monteringsdetaljer 23 Inredningar 24 Säkerhet 25 Verktygshållare Inverter & Batteriladdare 28 Belysning, varningsfyrar, mm 29 Takutrustning Tillbehör Montering Råd på vägen 36 1

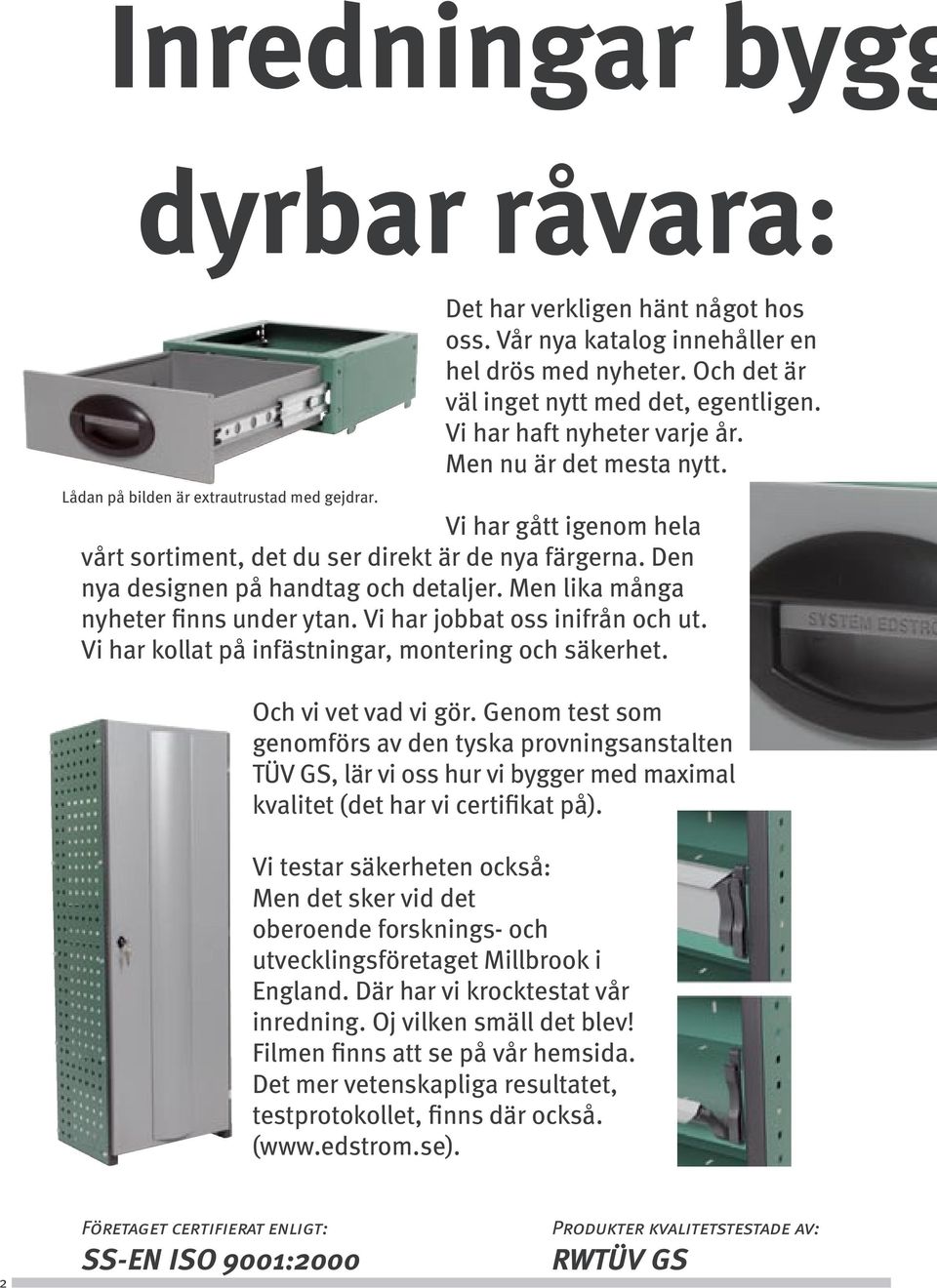

4 Inredningar bygg dyrbar råvara: Lådan på bilden är extrautrustad med gejdrar. Det har verkligen hänt något hos oss. Vår nya katalog innehåller en hel drös med nyheter. Och det är väl inget nytt med det, egentligen. Vi har haft nyheter varje år. Men nu är det mesta nytt. Vi har gått igenom hela vårt sortiment, det du ser direkt är de nya färgerna. Den nya designen på handtag och detaljer. Men lika många nyheter finns under ytan. Vi har jobbat oss inifrån och ut. Vi har kollat på infästningar, montering och säkerhet. Och vi vet vad vi gör. Genom test som genomförs av den tyska provningsanstalten TÜV GS, lär vi oss hur vi bygger med maximal kvalitet (det har vi certifikat på). Vi testar säkerheten också: Men det sker vid det oberoende forsknings- och utvecklingsföretaget Millbrook i England. Där har vi krocktestat vår inredning. Oj vilken smäll det blev! Filmen finns att se på vår hemsida. Det mer vetenskapliga resultatet, testprotokollet, finns där också. ( 2 Företaget certifierat enligt: SS-EN ISO 9001:2000 Produkter kvalitetstestade av: RWTÜV GS

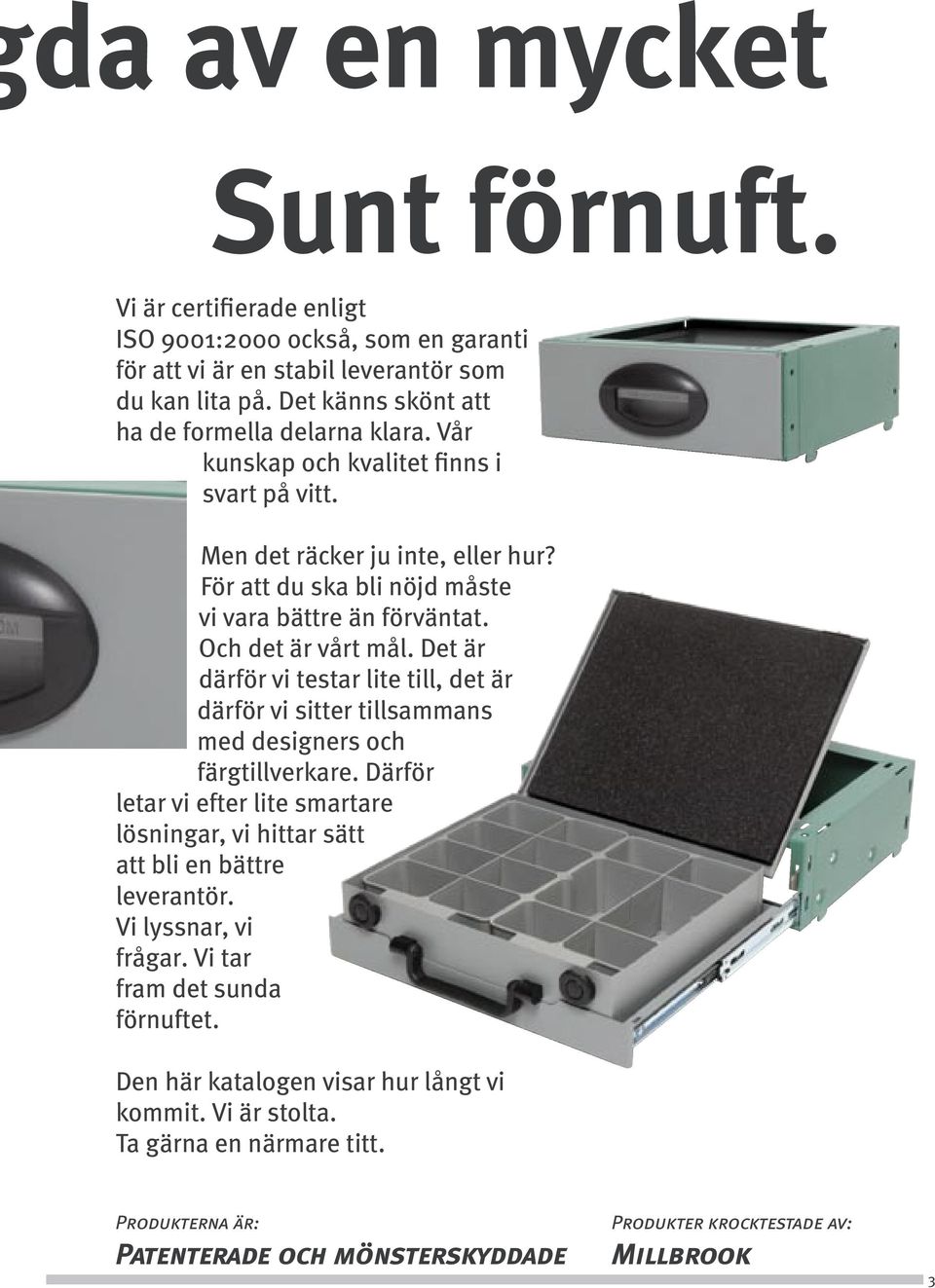

5 da av en mycket Sunt förnuft. Vi är certifierade enligt ISO 9001:2000 också, som en garanti för att vi är en stabil leverantör som du kan lita på. Det känns skönt att ha de formella delarna klara. Vår kunskap och kvalitet finns i svart på vitt. Men det räcker ju inte, eller hur? För att du ska bli nöjd måste vi vara bättre än förväntat. Och det är vårt mål. Det är därför vi testar lite till, det är därför vi sitter tillsammans med designers och färgtillverkare. Därför letar vi efter lite smartare lösningar, vi hittar sätt att bli en bättre leverantör. Vi lyssnar, vi frågar. Vi tar fram det sunda förnuftet. Den här katalogen visar hur långt vi kommit. Vi är stolta. Ta gärna en närmare titt. Produkterna är: Patenterade och mönsterskyddade Produkter krocktestade av: Millbrook 3

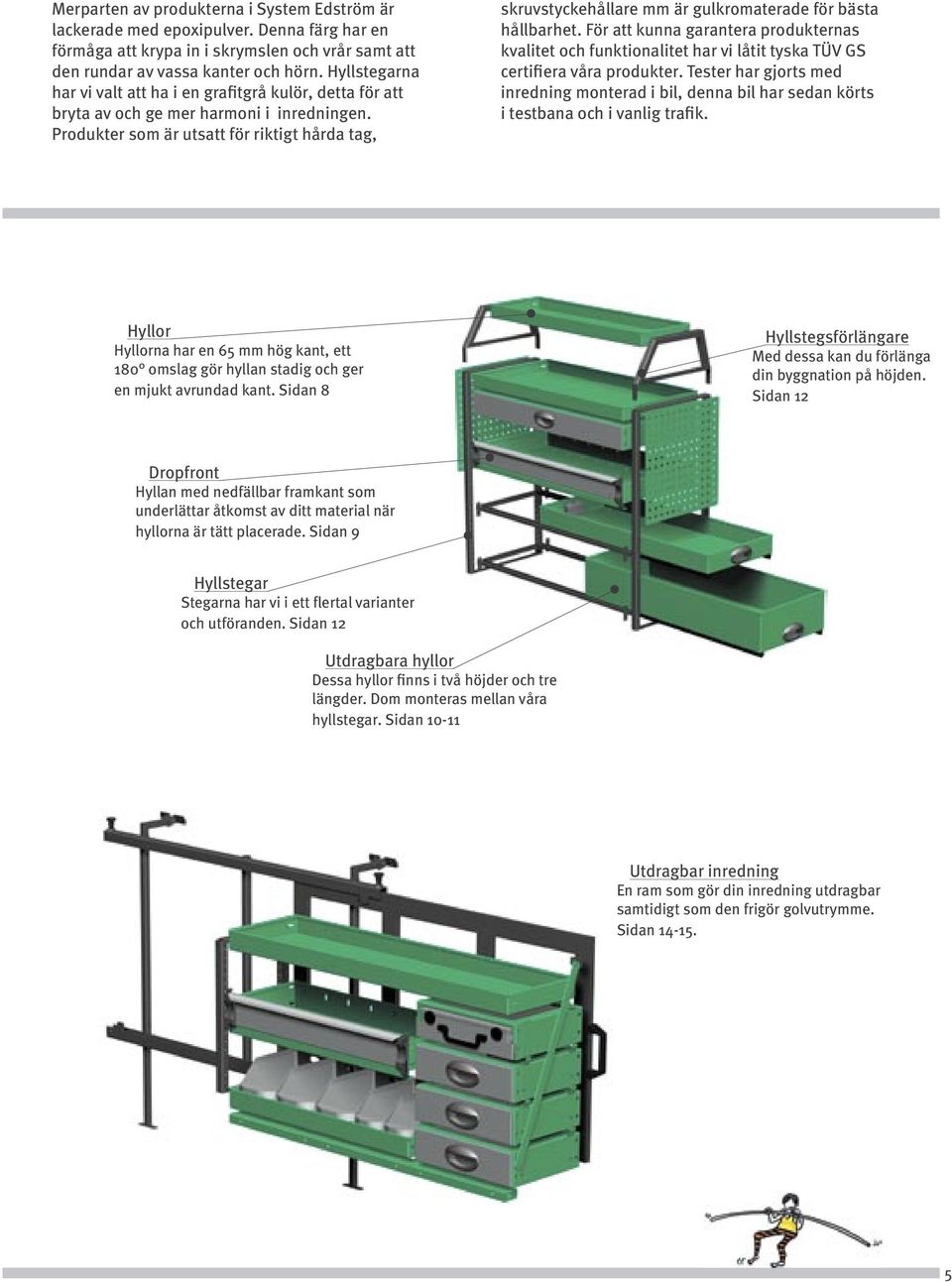

6 Vad är vad i System Edström System Edström är framtaget med fokusering på flexibilitet. Idag vågar vi påstå att System Edström är det mest flexibla på marknaden. Varje kassett (låda) är en självbärande enhet, du bygger själv ihop din färdiga hurts med det antal lådor du själv vill ha. Hyllor finns i ett stort antal olika längder, allt för att du ska kunna designa en inredning som är maximerad till just din bil. Den genomtänkta flexibiliteten går igen även när det är dags för dig att byta bil, lägg till eller ta bort lådor, byta till längre eller kortare hyllor. Du kan lita på att det går att återanvända stora delar av inredningen. Konsoler Monteringstillbehör som behövs för montering och fastsättning i bil. Sidan 20 Pärmställ Förvaring av pärmar och papper. Sidan 19 Kassetter Våra kassetter som finns i 2 djup, 4 bredder och 2 höjder. Varje kassett är ett eget byggelement så du bestämmer själv hur den färdiga hurtsen ska se ut. Sidan 6-7 Panelplåt En slät verktygspanel som passar på våra hyllstegar. Sidan 13 Kassettväska En väska som är lämplig för ett sortiment av smådelar att ta med. Sidan 16 Lådinsatser Plastinsatser med lösa avdelare, du bestämmer själv fackindelningen. Sidan 17 Verktygspanel En mängd olika mått, med bockad kant och förstyvningar. Sidan 13 Skruvstycke Skruvstycke kan du ha på en bänkskiva eller på någon av våra hållare. Sidan 22 Gastubhållare En hållare för 2 tuber eller en ställbar för 1 tub. Sidan 21 Skåpdörrar Designa dig ett skåp så som du vill ha det. Sidan 18 4

7 Merparten av produkterna i System Edström är lackerade med epoxipulver. Denna färg har en förmåga att krypa in i skrymslen och vrår samt att den rundar av vassa kanter och hörn. Hyllstegarna har vi valt att ha i en grafitgrå kulör, detta för att bryta av och ge mer harmoni i inredningen. Produkter som är utsatt för riktigt hårda tag, skruvstyckehållare mm är gulkromaterade för bästa hållbarhet. För att kunna garantera produkternas kvalitet och funktionalitet har vi låtit tyska TÜV GS certifiera våra produkter. Tester har gjorts med inredning monterad i bil, denna bil har sedan körts i testbana och i vanlig trafik. Hyllor Hyllorna har en 65 mm hög kant, ett 180 omslag gör hyllan stadig och ger en mjukt avrundad kant. Sidan 8 Hyllstegsförlängare Med dessa kan du förlänga din byggnation på höjden. Sidan 12 Dropfront Hyllan med nedfällbar framkant som underlättar åtkomst av ditt material när hyllorna är tätt placerade. Sidan 9 Hyllstegar Stegarna har vi i ett flertal varianter och utföranden. Sidan 12 Utdragbara hyllor Dessa hyllor finns i två höjder och tre längder. Dom monteras mellan våra hyllstegar. Sidan Utdragbar inredning En ram som gör din inredning utdragbar samtidigt som den frigör golvutrymme. Sidan

8 Varje kassett är ett eget byggelement, vilket betyder att du själv bestämmer hur den färdiga hurtsen ska se ut. Kombinera höga och låga, breda och smala kassetter till den hurts som passar dig bäst. Kassetterna klarar en last på 40 kg, om du har behov av en högre lastkapacitet så kan du köpa till ett par gejdrar, då kan du lasta upp till 60 kg i varje kassett. Kassetter med 997 mm bredd har gejdrar som standard. Kassetter Från kassett till hurts Montera ihop kassettsvepen med hakarna i slitsarna. Skjut kassettsvepet bakåt tills det tar stopp. Skjut ned låsfjädern i öppningen. Sätt lådan på plats. Lådan hålls stängd med ett fjäderbelastat handtag som låser i lådans botten, detta betyder att ju mer du lastar desto säkrare låsning. Från glidskena till gejder Ta lådan ur svepet. Passa in dom två tapparna i gejdern i motsvarande hål i svepets bakkant. Knäpp fast gejderns läpp i hålet som sitter i svepets framkant. Dra ut gejdrarna och knäpp fast lådan på dom fyra läpparna. OBS ta bort plasthörnen från lådans bakkant. Skjut in lådan. 6

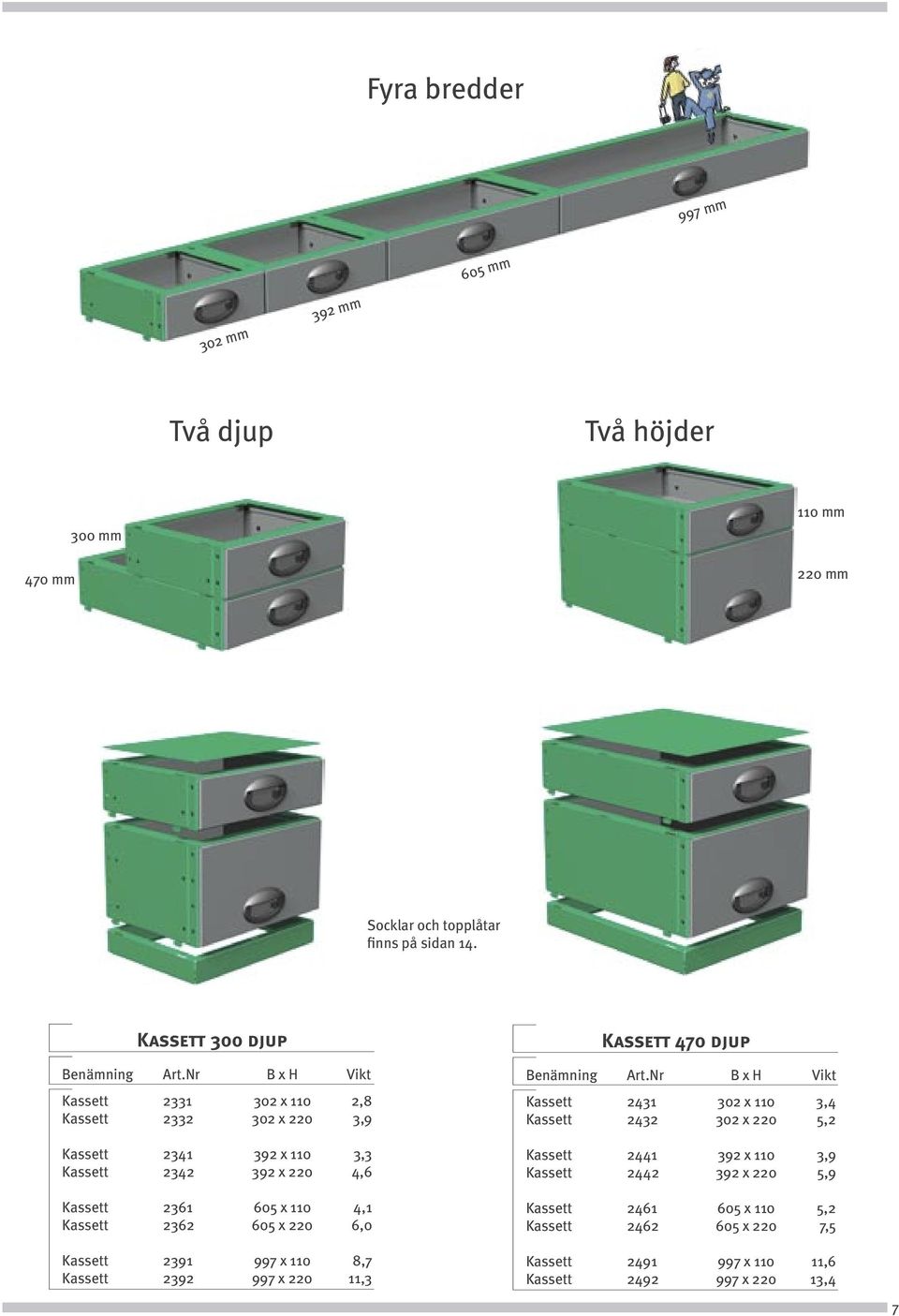

9 Fyra bredder 302 mm 392 mm 605 mm 997 mm Två djup Två höjder 470 mm 300 mm 110 mm 220 mm Socklar och topplåtar finns på sidan 14. Kassett 300 djup Benämning Art.Nr B x H Vikt Kassett x 110 2,8 Kassett x 220 3,9 Kassett x 110 3,3 Kassett x 220 4,6 Kassett x 110 4,1 Kassett x 220 6,0 Kassett x 110 8,7 Kassett x ,3 Kassett 470 djup Benämning Art.Nr B x H Vikt Kassett x 110 3,4 Kassett x 220 5,2 Kassett x 110 3,9 Kassett x 220 5,9 Kassett x 110 5,2 Kassett x 220 7,5 Kassett x ,6 Kassett x ,4 7

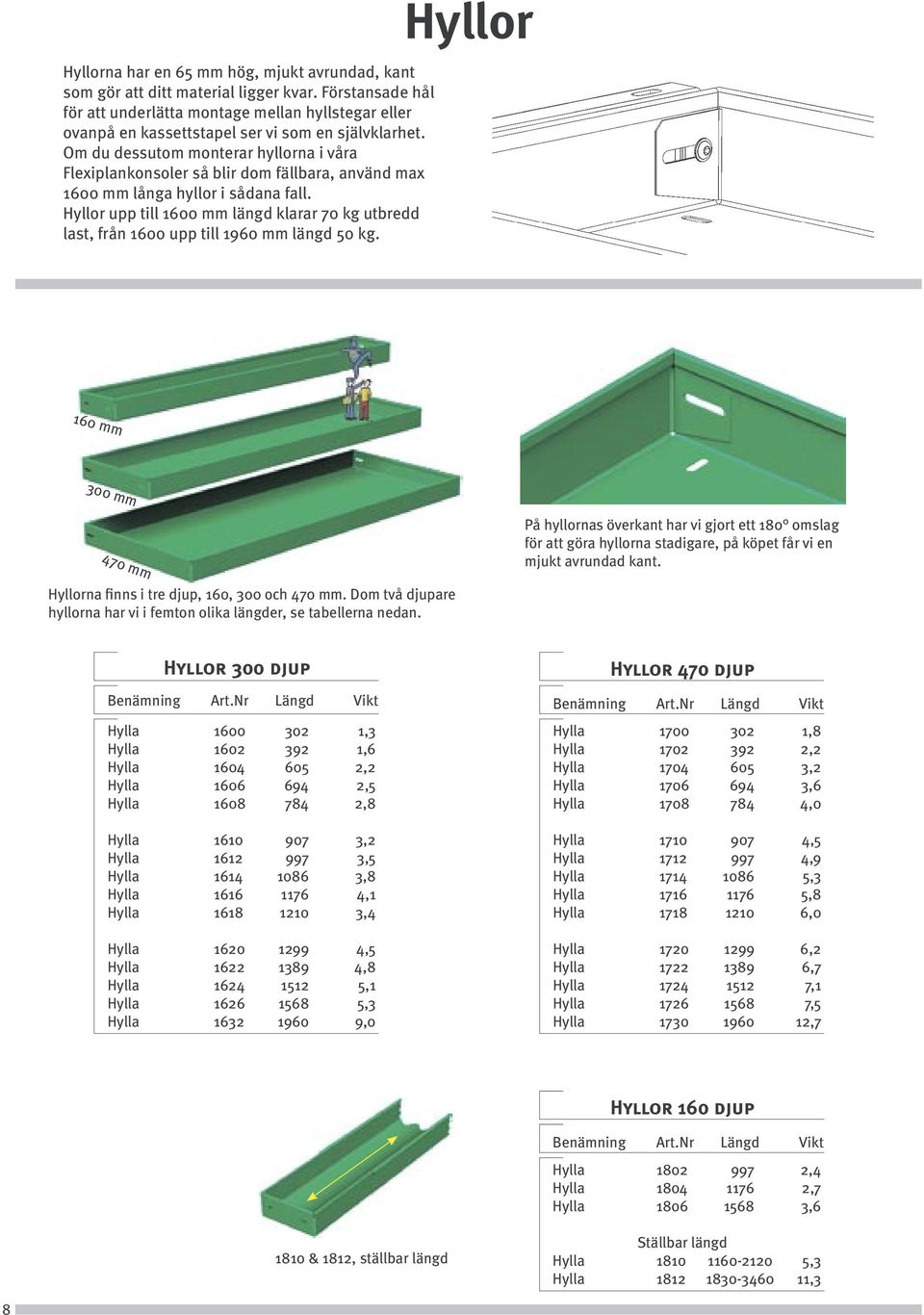

10 Hyllorna har en 65 mm hög, mjukt avrundad, kant som gör att ditt material ligger kvar. Förstansade hål för att underlätta montage mellan hyllstegar eller ovanpå en kassettstapel ser vi som en självklarhet. Om du dessutom monterar hyllorna i våra Flexiplankonsoler så blir dom fällbara, använd max 1600 mm långa hyllor i sådana fall. Hyllor upp till 1600 mm längd klarar 70 kg utbredd last, från 1600 upp till 1960 mm längd 50 kg. Hyllor 160 mm 300 mm 470 mm På hyllornas överkant har vi gjort ett 180 omslag för att göra hyllorna stadigare, på köpet får vi en mjukt avrundad kant. Hyllorna finns i tre djup, 160, 300 och 470 mm. Dom två djupare hyllorna har vi i femton olika längder, se tabellerna nedan. Hyllor 300 djup Benämning Art.Nr Längd Vikt Hylla ,3 Hylla ,6 Hylla ,2 Hylla ,5 Hylla ,8 Hylla ,2 Hylla ,5 Hylla ,8 Hylla ,1 Hylla ,4 Hylla ,5 Hylla ,8 Hylla ,1 Hylla ,3 Hylla ,0 Hyllor 470 djup Benämning Art.Nr Längd Vikt Hylla ,8 Hylla ,2 Hylla ,2 Hylla ,6 Hylla ,0 Hylla ,5 Hylla ,9 Hylla ,3 Hylla ,8 Hylla ,0 Hylla ,2 Hylla ,7 Hylla ,1 Hylla ,5 Hylla ,7 Hyllor 160 djup Benämning Art.Nr Längd Vikt Hylla ,4 Hylla ,7 Hylla , & 1812, ställbar längd Ställbar längd Hylla ,3 Hylla ,3 8

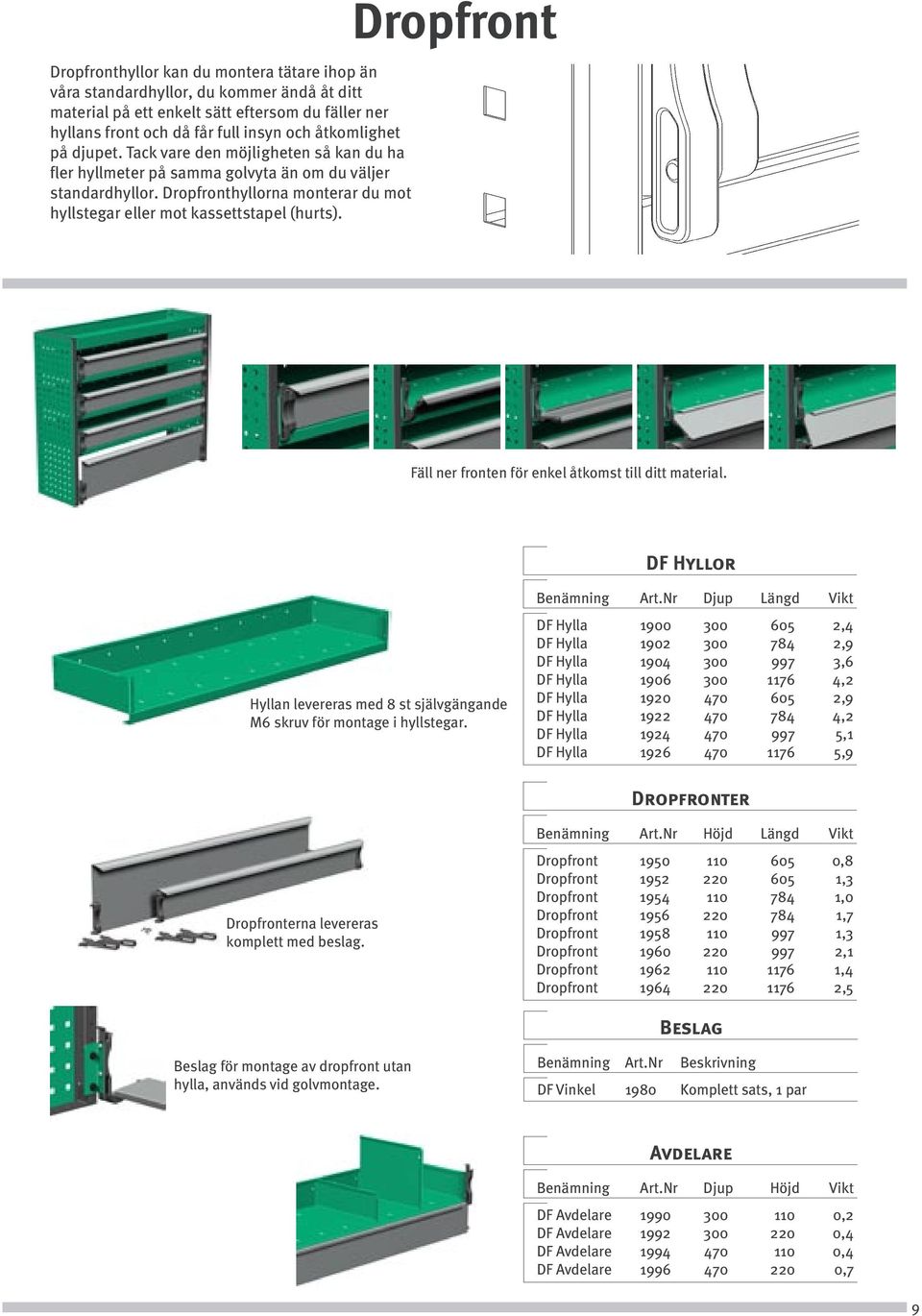

11 Dropfronthyllor kan du montera tätare ihop än våra standardhyllor, du kommer ändå åt ditt material på ett enkelt sätt eftersom du fäller ner hyllans fr0nt och då får full insyn och åtkomlighet på djupet. Tack vare den möjligheten så kan du ha fler hyllmeter på samma golvyta än om du väljer standardhyllor. Dropfronthyllorna monterar du mot hyllstegar eller mot kassettstapel (hurts). Dropfront Fäll ner fronten för enkel åtkomst till ditt material. DF Hyllor Hyllan levereras med 8 st självgängande M6 skruv för montage i hyllstegar. Benämning Art.Nr Djup Längd Vikt DF Hylla ,4 DF Hylla ,9 DF Hylla ,6 DF Hylla ,2 DF Hylla ,9 DF Hylla ,2 DF Hylla ,1 DF Hylla ,9 Dropfronter Dropfronterna levereras komplett med beslag. Benämning Art.Nr Höjd Längd Vikt Dropfront ,8 Dropfront ,3 Dropfront ,0 Dropfront ,7 Dropfront ,3 Dropfront ,1 Dropfront ,4 Dropfront ,5 Beslag Beslag för montage av dropfront utan hylla, används vid golvmontage. Benämning Art.Nr Beskrivning DF Vinkel 1980 Komplett sats, 1 par Avdelare Benämning Art.Nr Djup Höjd Vikt DF Avdelare ,2 DF Avdelare ,4 DF Avdelare ,4 DF Avdelare ,7 9

12 Utdragbara hyllor ger en god ergonomi i ditt dagliga arbete, du får en bra åtkomlighet till dina verktyg och delar utifrån. Hyllorna monteras mellan två hyllstegar (sidan 12) dom är utdragbara åt två håll, som standard. Vi har även ett par ramar som är anpassade för att bära ett mellangolv. Utdragbara hyllor Du kan med fördel kombinera utdragbara hyllor med kassetter och dropfront hyllor. Till 470 mm djup inredning har vi två höjder och tre längder på hyllorna, till 300 mm djup inredning har vi en höjd och tre längder på hyllorna. Lastförmåga 40 kg utbredd last. Utdragbara hyllor 300 Benämning Art.Nr L x D x H Matchar Vikt Utdragshylla x 246 x mm 5,3 Utdragshylla x 246 x mm 6,3 Utdragshylla x 246 x mm 7,3 Hyllstege för mellangolv Benämning Art.Nr D x H Vikt Hyllstege x 295 0,9 Hyllstege x 295 1,0 Utdragbara hyllor 470 Benämning Art.Nr L x D x H Matchar Vikt Utdragshylla x 416 x mm 6,3 Utdragshylla x 416 x mm 6,8 Utdragshylla x 416 x mm 7,3 Utdragshylla x 416 x mm 7,8 Utdragshylla x 416 x mm 8,3 Utdragshylla x 416 x mm 8,8 Ramen kan även användas som en vanlig hyllstege. 10

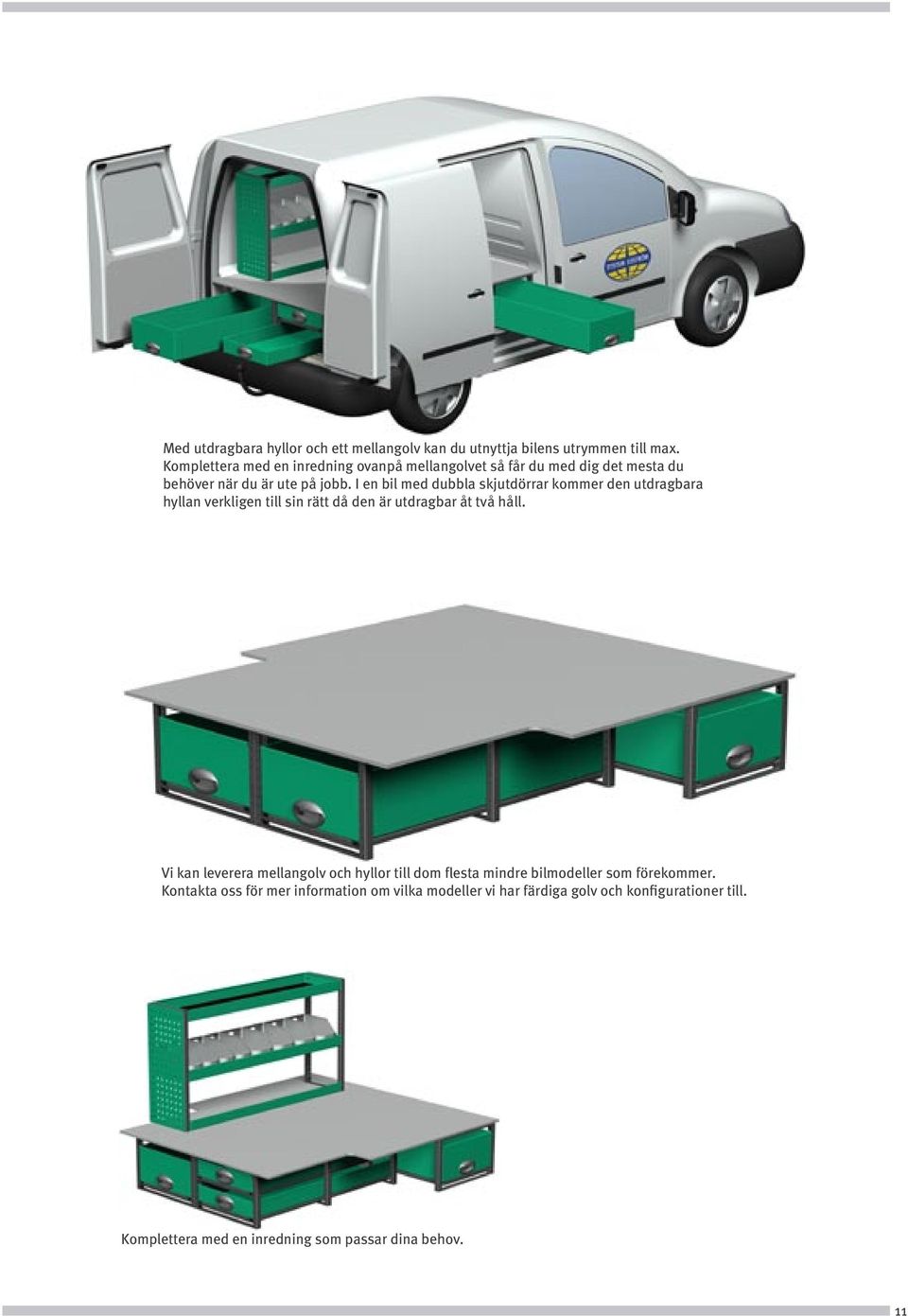

13 Med utdragbara hyllor och ett mellangolv kan du utnyttja bilens utrymmen till max. Komplettera med en inredning ovanpå mellangolvet så får du med dig det mesta du behöver när du är ute på jobb. I en bil med dubbla skjutdörrar kommer den utdragbara hyllan verkligen till sin rätt då den är utdragbar åt två håll. Vi kan leverera mellangolv och hyllor till dom flesta mindre bilmodeller som förekommer. Kontakta oss för mer information om vilka modeller vi har färdiga golv och konfigurationer till. Komplettera med en inredning som passar dina behov. 11

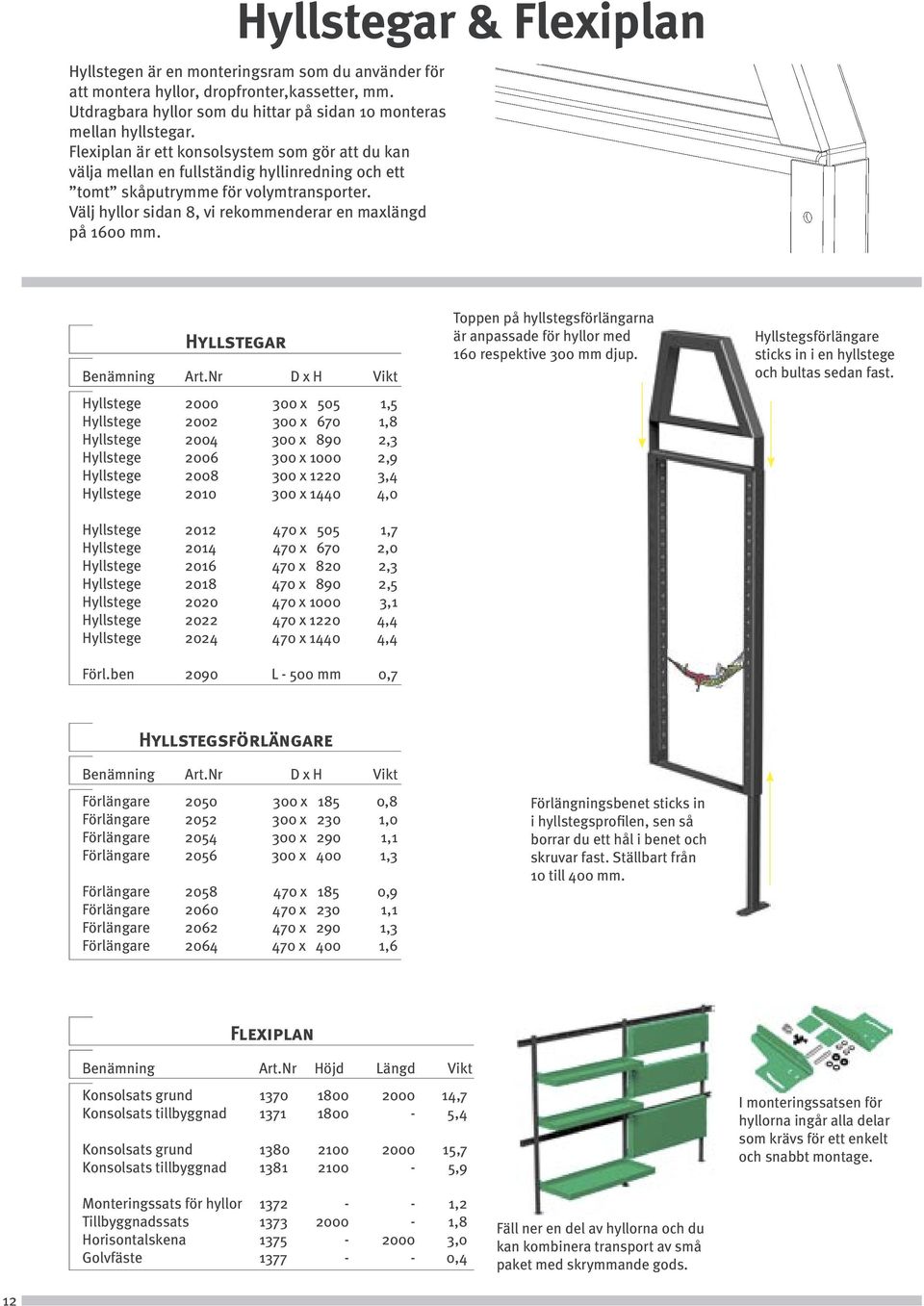

14 Hyllstegar & Flexiplan Hyllstegen är en monteringsram som du använder för att montera hyllor, dropfronter,kassetter, mm. Utdragbara hyllor som du hittar på sidan 10 monteras mellan hyllstegar. Flexiplan är ett konsolsystem som gör att du kan välja mellan en fullständig hyllinredning och ett tomt skåputrymme för volymtransporter. Välj hyllor sidan 8, vi rekommenderar en maxlängd på 1600 mm. Hyllstegar Benämning Art.Nr D x H Vikt Hyllstege x 505 1,5 Hyllstege x 670 1,8 Hyllstege x 890 2,3 Hyllstege x ,9 Hyllstege x ,4 Hyllstege x ,0 Hyllstege x 505 1,7 Hyllstege x 670 2,0 Hyllstege x 820 2,3 Hyllstege x 890 2,5 Hyllstege x ,1 Hyllstege x ,4 Hyllstege x ,4 Förl.ben 2090 L mm 0,7 Toppen på hyllstegsförlängarna är anpassade för hyllor med 160 respektive 300 mm djup. Hyllstegsförlängare sticks in i en hyllstege och bultas sedan fast. Hyllstegsförlängare Benämning Art.Nr D x H Vikt Förlängare x 185 0,8 Förlängare x 230 1,0 Förlängare x 290 1,1 Förlängare x 400 1,3 Förlängare x 185 0,9 Förlängare x 230 1,1 Förlängare x 290 1,3 Förlängare x 400 1,6 Förlängningsbenet sticks in i hyllstegsprofilen, sen så borrar du ett hål i benet och skruvar fast. Ställbart från 10 till 400 mm. Flexiplan Benämning Art.Nr Höjd Längd Vikt Konsolsats grund ,7 Konsolsats tillbyggnad ,4 Konsolsats grund ,7 Konsolsats tillbyggnad ,9 I monteringssatsen för hyllorna ingår alla delar som krävs för ett enkelt och snabbt montage. Monteringssats för hyllor ,2 Tillbyggnadssats ,8 Horisontalskena ,0 Golvfäste ,4 Fäll ner en del av hyllorna och du kan kombinera transport av små paket med skrymmande gods. 12

15 Verktygspanelerna har en bockad kant och förstyvningar för att bli stadigare, lämpliga för montage på vägg. Panelplåtarna är släta och tänkta för montage på våra hyllstegar. Verktygspaneler Panelplåt slät Benämning Art.Nr Bredd Längd Vikt Panelplåt ,1 Panelplåt ,5 Panelplåt ,9 Panelplåt ,1 Panelplåt ,7 Panelplåt ,3 Panelplåt ,7 Panelplåt ,2 Panelplåt ,0 Panelplåt ,3 Panelplåt ,2 Panelplåt ,1 Våra verktygspaneler har fyrkantshål. 10x10 mm, 37 mm c / c Verktygspanel bockad kant Benämning Art.Nr Bredd Längd Vikt Verktygpanel ,8 Verktygpanel ,1 Verktygpanel ,8 Verktygpanel ,0 Verktygpanel ,4 Verktygpanel ,5 Verktygpanel ,0 Verktygpanel ,0 Verktygpanel ,3 Verktygpanel ,8 Mont.distans En verktygspanel som är utdragbar åt två håll. Du kan belasta den med 125 kg. Utdragbar verktygspanel Benämning Art.Nr B x H Vikt Verktygspanel T x ,0 Verktygspanel T x ,1 Verktygspanel T x ,3 Verktygshållarsats Benämning Art.Nr Verktygshållarsats delar Mer verktygshållare hittar du på sidan

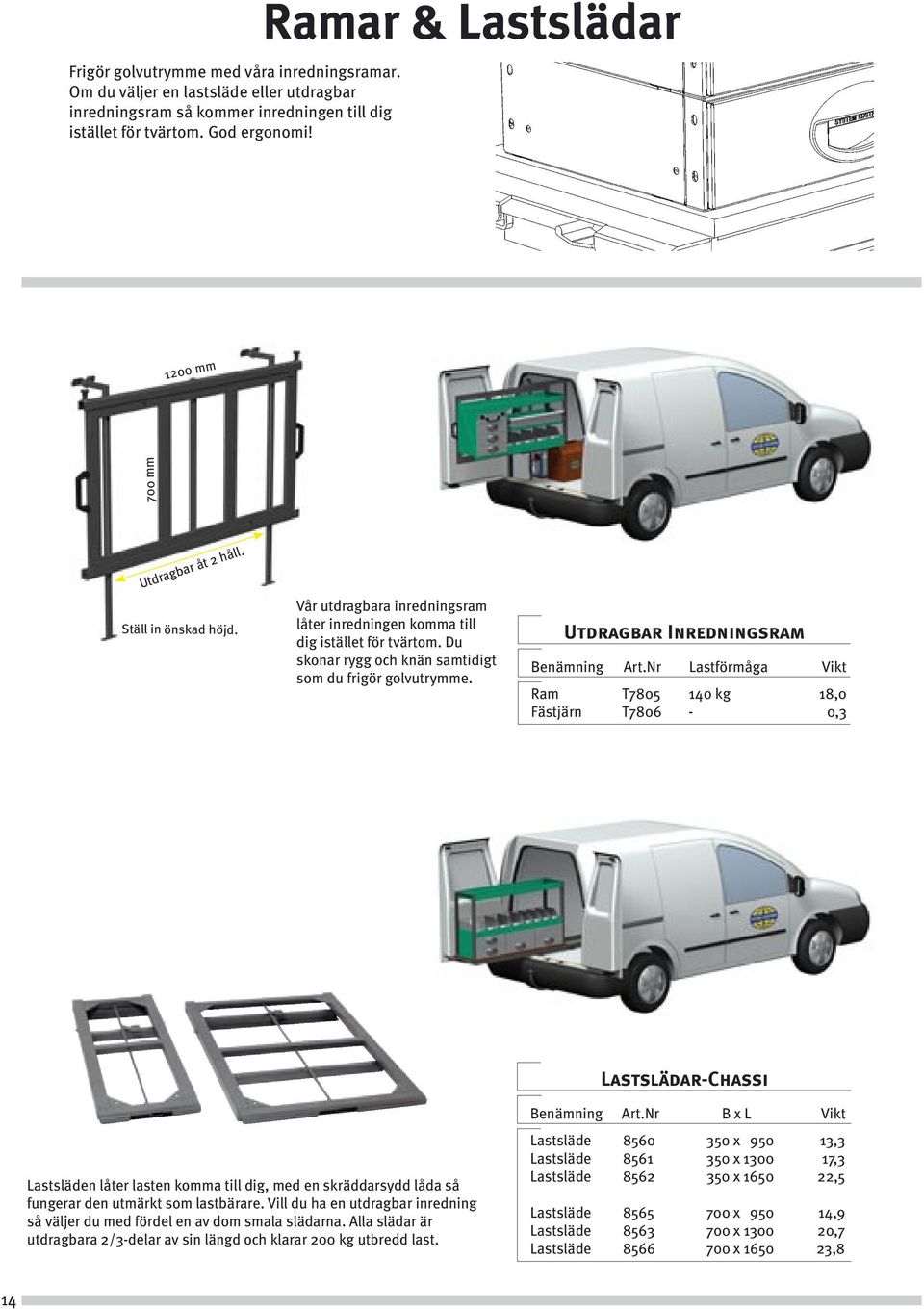

16 Frigör golvutrymme med våra inredningsramar. Om du väljer en lastsläde eller utdragbar inredningsram så kommer inredningen till dig istället för tvärtom. God ergonomi! Ramar & Lastslädar 1200 mm 700 mm Utdragbar åt 2 håll. Ställ in önskad höjd. Vår utdragbara inredningsram låter inredningen komma till dig istället för tvärtom. Du skonar rygg och knän samtidigt som du frigör golvutrymme. Utdragbar Inredningsram Benämning Art.Nr Lastförmåga Vikt Ram T kg 18,0 Fästjärn T7806-0,3 Lastslädar-Chassi Lastsläden låter lasten komma till dig, med en skräddarsydd låda så fungerar den utmärkt som lastbärare. Vill du ha en utdragbar inredning så väljer du med fördel en av dom smala slädarna. Alla slädar är utdragbara 2/3-delar av sin längd och klarar 200 kg utbredd last. Benämning Art.Nr B x L Vikt Lastsläde x ,3 Lastsläde x ,3 Lastsläde x ,5 Lastsläde x ,9 Lastsläde x ,7 Lastsläde x ,8 14

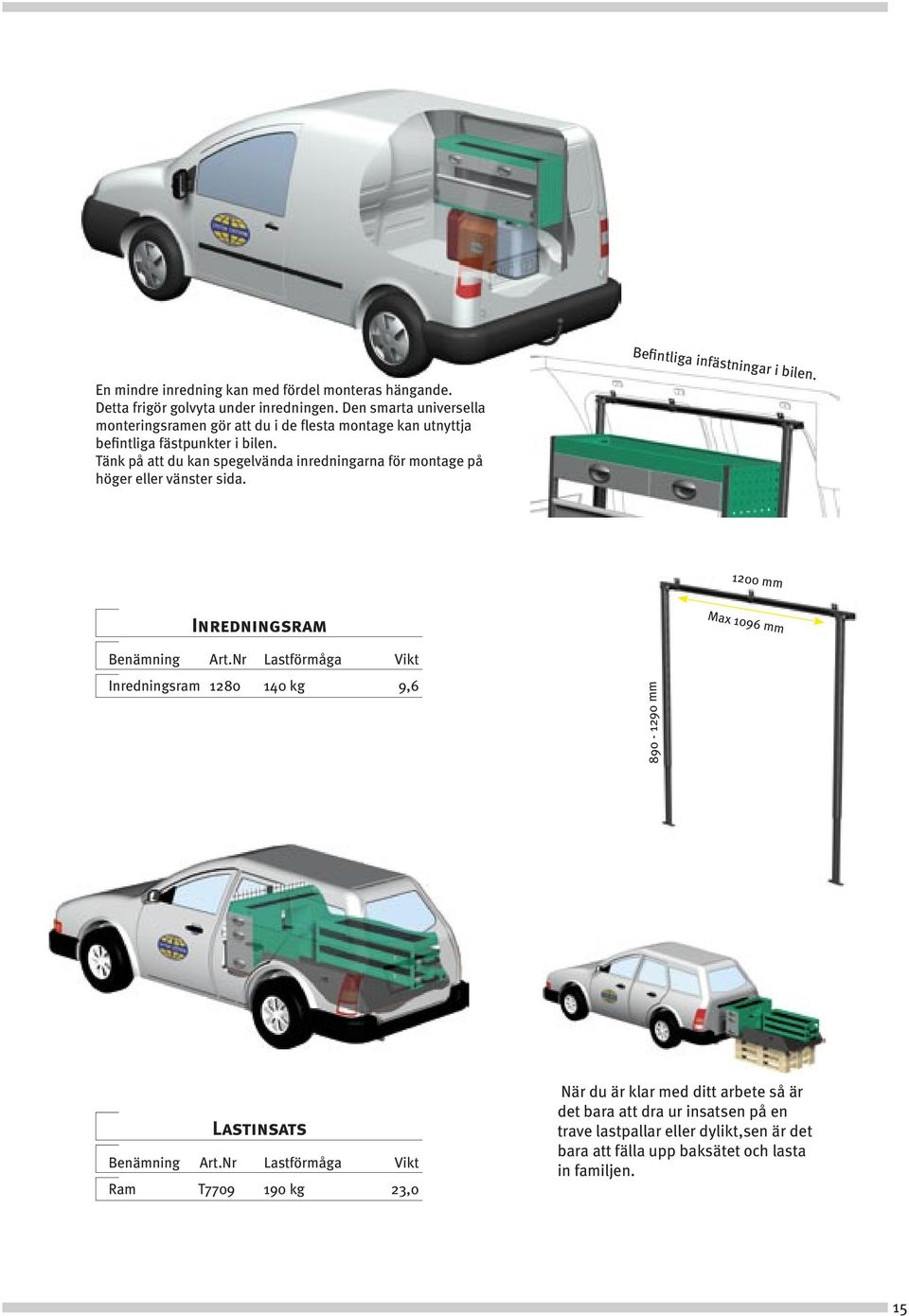

17 Befintliga infästningar i bilen. En mindre inredning kan med fördel monteras hängande. Detta frigör golvyta under inredningen. Den smarta universella monteringsramen gör att du i de flesta montage kan utnyttja befintliga fästpunkter i bilen. Tänk på att du kan spegelvända inredningarna för montage på höger eller vänster sida mm Inredningsram Max 1096 mm Benämning Art.Nr Lastförmåga Vikt Inredningsram kg 9, mm Lastinsats Benämning Art.Nr Lastförmåga Vikt Ram T kg 23,0 När du är klar med ditt arbete så är det bara att dra ur insatsen på en trave lastpallar eller dylikt,sen är det bara att fälla upp baksätet och lasta in familjen. 15

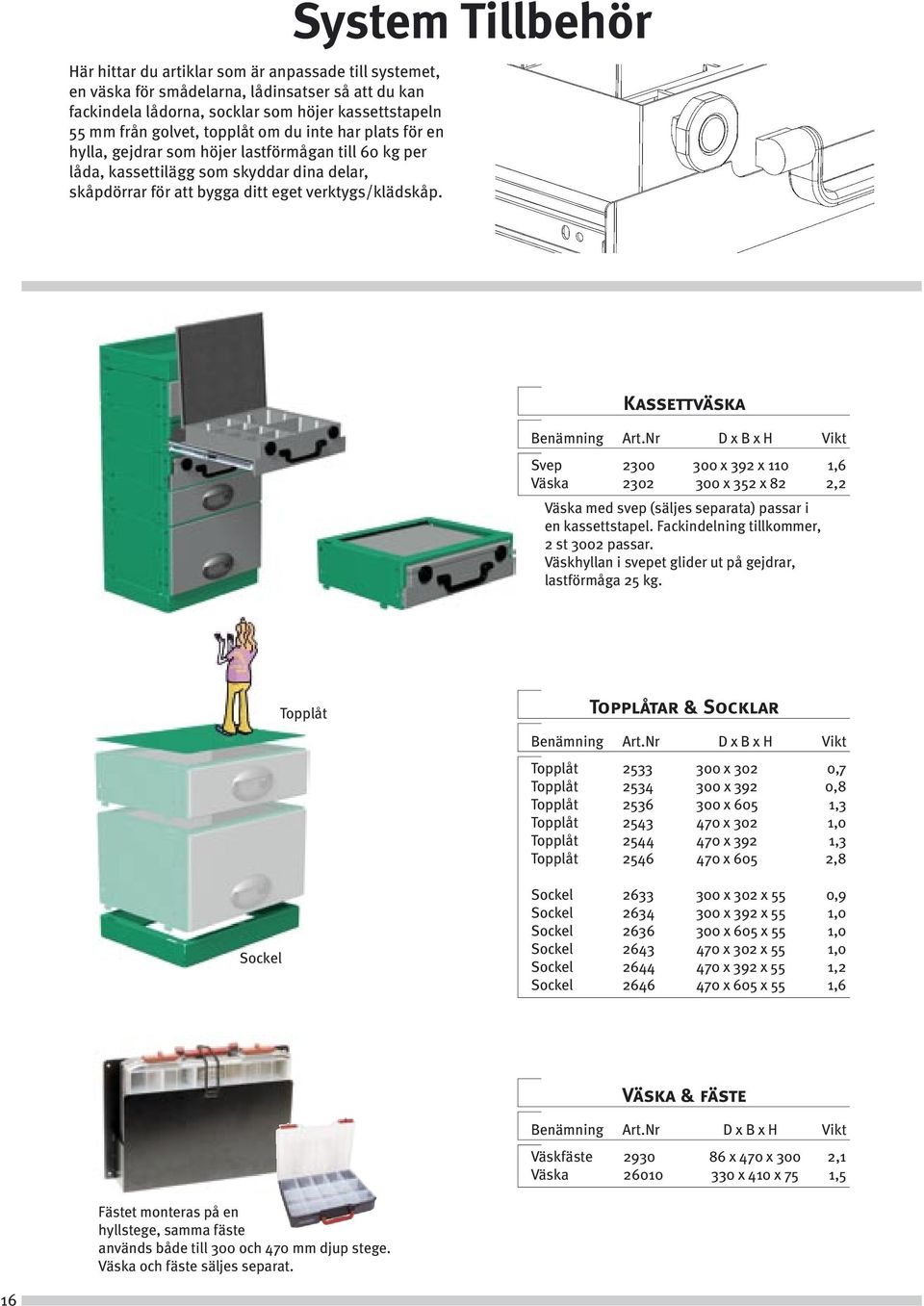

18 Här hittar du artiklar som är anpassade till systemet, en väska för smådelarna, lådinsatser så att du kan fackindela lådorna, socklar som höjer kassettstapeln 55 mm från golvet, topplåt om du inte har plats för en hylla, gejdrar som höjer lastförmågan till 60 kg per låda, kassettilägg som skyddar dina delar, skåpdörrar för att bygga ditt eget verktygs/klädskåp. System Tillbehör Kassettväska Benämning Art.Nr D x B x H Vikt Svep x 392 x 110 1,6 Väska x 352 x 82 2,2 Väska med svep (säljes separata) passar i en kassettstapel. Fackindelning tillkommer, 2 st 3002 passar. Väskhyllan i svepet glider ut på gejdrar, lastförmåga 25 kg. Topplåt Topplåtar & Socklar Benämning Art.Nr D x B x H Vikt Topplåt x 302 0,7 Topplåt x 392 0,8 Topplåt x 605 1,3 Topplåt x 302 1,0 Topplåt x 392 1,3 Topplåt x 605 2,8 Sockel Sockel x 302 x 55 0,9 Sockel x 392 x 55 1,0 Sockel x 605 x 55 1,0 Sockel x 302 x 55 1,0 Sockel x 392 x 55 1,2 Sockel x 605 x 55 1,6 Väska & fäste Benämning Art.Nr D x B x H Vikt Väskfäste x 470 x 300 2,1 Väska x 410 x 75 1,5 Fästet monteras på en hyllstege, samma fäste används både till 300 och 470 mm djup stege. Väska och fäste säljes separat. 16

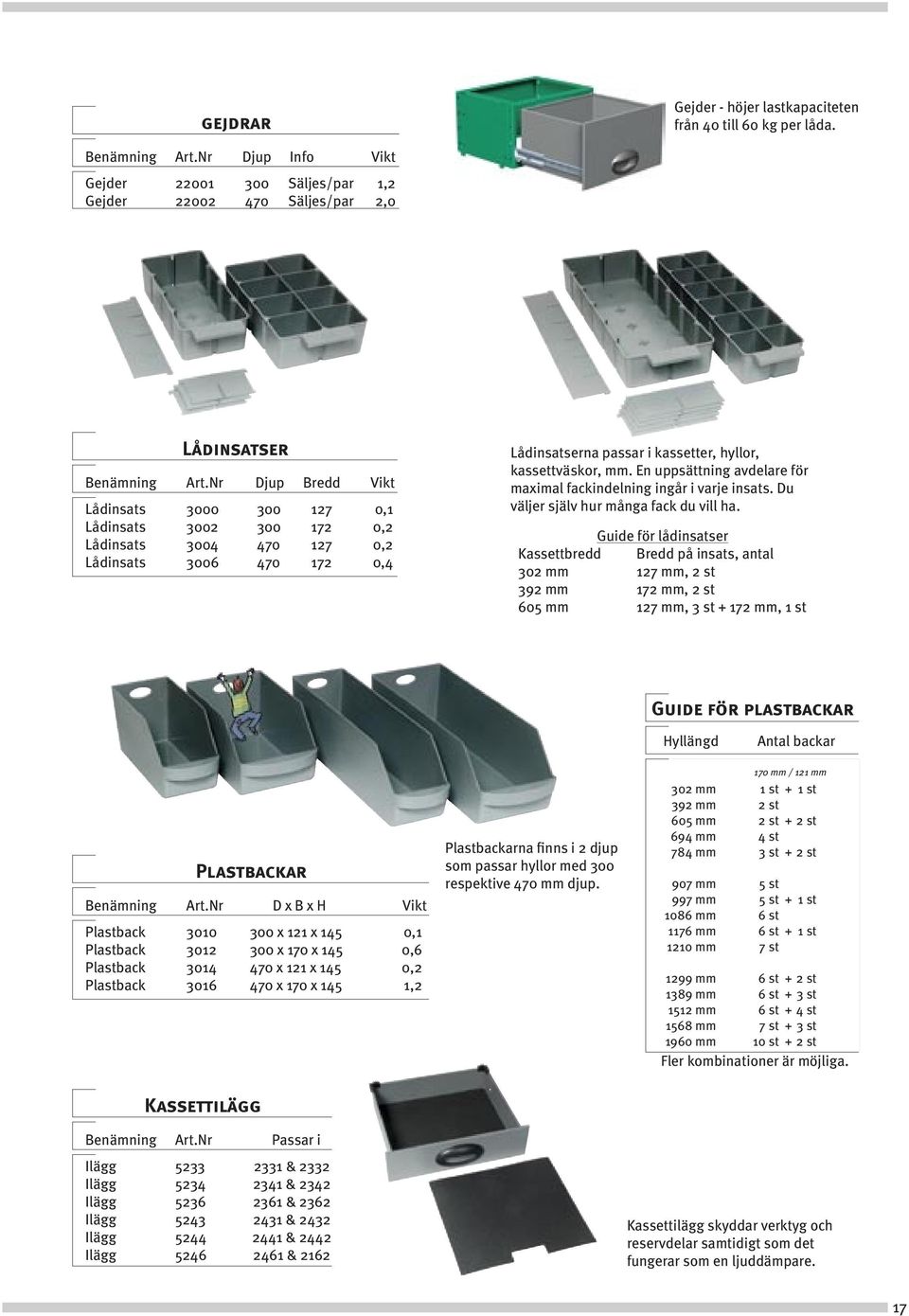

19 gejdrar Gejder - höjer lastkapaciteten från 40 till 60 kg per låda. Benämning Art.Nr Djup Info Vikt Gejder Säljes/par 1,2 Gejder Säljes/par 2,0 Lådinsatser Benämning Art.Nr Djup Bredd Vikt Lådinsats ,1 Lådinsats ,2 Lådinsats ,2 Lådinsats ,4 Lådinsatserna passar i kassetter, hyllor, kassettväskor, mm. En uppsättning avdelare för maximal fackindelning ingår i varje insats. Du väljer själv hur många fack du vill ha. Guide för lådinsatser Kassettbredd Bredd på insats, antal 302 mm 127 mm, 2 st 392 mm 172 mm, 2 st 605 mm 127 mm, 3 st mm, 1 st Guide för plastbackar Hyllängd Antal backar Plastbackar Benämning Art.Nr D x B x H Vikt Plastback x 121 x 145 0,1 Plastback x 170 x 145 0,6 Plastback x 121 x 145 0,2 Plastback x 170 x 145 1,2 Plastbackarna finns i 2 djup som passar hyllor med 300 respektive 470 mm djup. 170 mm / 121 mm 302 mm 1 st + 1 st 392 mm 2 st 605 mm 2 st + 2 st 694 mm 4 st 784 mm 3 st + 2 st 907 mm 5 st 997 mm 5 st + 1 st 1086 mm 6 st 1176 mm 6 st + 1 st 1210 mm 7 st 1299 mm 6 st + 2 st 1389 mm 6 st + 3 st 1512 mm 6 st + 4 st 1568 mm 7 st + 3 st 1960 mm 10 st + 2 st Fler kombinationer är möjliga. Kassettilägg Benämning Art.Nr Passar i Ilägg & 2332 Ilägg & 2342 Ilägg & 2362 Ilägg & 2432 Ilägg & 2442 Ilägg & 2162 Kassettilägg skyddar verktyg och reservdelar samtidigt som det fungerar som en ljuddämpare. 17

20 För att din servicebil ska bli en väl fungerande verkstad så har vi ett antal olika tillbehör som kan tänkas behövas, alltifrån pärmställ till steghållare. System Tillbehör Klädkrokar Skåpdörrarna låter dig bestämma hur ditt färdiga skåp ska se ut. Du får ett låsbart utrymme på köpet. Komplettera med klädkrok så får du ett klädskåp. Dörren kan monteras höger eller vänsterhängd, ditt val. Skåpdörrar Benämning Art.Nr B x H Vikt Skåpdörr x 866 3,6 Skåpdörr x 866 5,1 Skåpdörr x ,8 Skåpdörr x ,7 Klädkrok mm djup 0,4 Klädkrok mm djup 0,7 Hyllavdelare av plast En enkel och prisvärd avdelare av plast. Ritsa och bryt av den i önskad längd eller koppla ihop 2 st så fördubblar du längden. Benämning Art.Nr Längd Vikt Avdelare ,6 Hyllavdelare av plåt Benämning Art.Nr Djup Höjd Vikt List 2740 (1-meters längd) 0,4 Avdelare ,2 Avdelare ,4 Avdelare ,6 Avdelare ,2 Avdelare ,6 Avdelare ,0 18

21 Benämning Färg Art.Nr Information Grafitgrå 9007 Sprayburk Ljusgrå ,2 dl bättrings burk Grafitgrå ,2 dl bättrings burk Edström grön ,2 dl bättrings burk Remmar Benämning Art.Nr Längd Bredd Nylonrem med spännare Nylonrem 2-delad Nylonrem Pärmställ Benämning Art.Nr D x B x H Vikt Pärmställ x 388 x 250 4,5 Pärmställ x 500 1,6 Pärmställ x 325 x 160 0, Fästet du hänger upp stegen i. Invändig steghållare Benämning Art.Nr Längd Vikt Steghållare T ,5 Häng undan stegen uppe i taket på ett enkelt och smidigt sätt, med några enkla handgrepp så är det bara att dra ut den till bakdörren. Aluminiumskenan kapar du till så att den passar i din bil. 19

22 Med ett hjulhusfack eller lucka så kan du använda utrymmet runt hjulhuset på ett enkelt och smidigt sätt. Hjulhusfacket är även en bra plattform att bygga vidare på. Kassettskåpet har två hyllor som kan plockas bort vid behov. Kupéboxen passar utmärkt mellan framstolarna i flertalet bilmodeller. Skåp & Förvaring Hjulhusfack Benämning Art.Nr D x B x H Vikt Hjulhusfack x 998 x ,0 Hjulhusfack x 1176 x ,9 Hjulhusfack x 1210 x ,0 Hjulhusfack x 998 x ,9 Hjulhusfack x 1176 x ,8 Hjulhusfack x 1210 x ,0 Hjulhuslucka/Dropfront Benämning Art.Nr Höjd Längd Vikt Dropfront ,8 Dropfront ,2 DF Vinkel 1980 Komplett sats, 1 par Kom ihåg att komplettera med fäste, se sidan 9! Kassettskåp Benämning Art.Nr D x B x H Vikt Kassettskåp x 392 x ,6 Vänster / högerhängd dörr, vid behov ändras detta enkelt. Kupébox Benämning Art.Nr D x B x H Vikt Kupébox x 197 x 385 5,

23 För säker transport av gastuber så krävs det en stadig och lättanvänd gastubhållare. Välj en som passar dina behov. Gastubhållare 306 mm 392 mm 450 mm 500 mm 820 mm 605 mm 300 mm Fäste för dubbla tuber, ingår i mm Gasskåp med tätad dörr, fäste för en flaska/tub och en löstagbar hylla. Dräneringsrör och fäste för dubbla tuber ingår, dessa får du montera själv. Vänster/högerhängd dörr, vid behov ändras detta enkelt mm 300 mm 200 mm 60 mm Gastubhållare Benämning Art.Nr Tub Ø Information Vikt Hållare 202GT 2910 < 300 Gasol P6 (Tuber med Ø 320 mm kan användas efter modifiering) 1,0 Kan även användas till kylmediatuber. Hållare 2912 < 300 Gasol P6, kan även användas till kylmediatuber. 0,7 Hållare 2914 Gasol P6 eller 2 st 5 kg Acetylen & Oxygen 5,5 Hållare 202VF Acetylen & Oxygen (AGA A21 & O20 eller motsvarande) 5,4 Kemikalieskåp 2918 Universal för de flesta tuber upp till P6 11,3 eller 2 st 5 kg Acetylen & Oxygen 21

24 Skruvstycke & hållare I många situationer krävs tillgång till ett stabilt skruvstycke, vi har vad du behöver. Välj en utdragbar eller en fällbar hållare, bägge varianterna låter dig jobba utanför bilen Skruvstycket är komplett med en rörkäft och vridbar platta & 2721 Skruvstyckehållaren ska monteras mellan 470 mm djupa hyllstegar. 210 mm mm Ingår i 5012 & mm 800 mm Skruvstycke & hållare Benämning Art.Nr Vikt 1064 mm mm Skruvstyckehållare Längd 1200 mm ,7 Skruvstyckehållare Längd 1400 mm ,9 Skruvstyckehållare fällbar ,8 Skyddskåpa (ingår i 5012 & 5013) ,0 Skruvstycke 115 mm med rörkäft ,3 Skruvstyckehållare standard ,5 Skruvstyckehållare låg ,1 120 mm 185 mm 22

25 För att du ska kunna montera System Edström på ett så säkert och enkelt sätt som möjligt så har vi ett antal varianter på vinklar,konsoler och skenor. Vi har en generell monteringsanvisning framtagen där du får information om hur du går tillväga med ihopsättning av våra produkter och hur du monterar inredningen i bilen på ett säkert sätt. Monteringsdetaljer Benämning Hyllkonsoler Art.Nr Konsol ställbar vinkel, 160-hyllor 1840 Konsol ställbar vinkel, 300-hyllor 1842 Konsol ställbar höjd, mm 1844 Stödben ställbar höjd, mm & Fästvinklar Benämning Art.Nr Mått Fästvinkel x 45 x 25 Fästvinkel x 55 x 25 Fästvinkel x 50 x 25 Fästvinkel x 90 x 65 Fästskena x 50 x 30 Fästskena x 50 x 30 Vinkelskena x 50 x 30 Vinkel/Stödskena x 50 x 30 Vinkel/Stödskena x 50 x 30 Vinkel/Stödskena x 50 x 30 Vinkel/Stödskena x 50 x 30 Monteringssats Blandad sats Monteringssats Blandad sats Monteringssats Blandad sats Monteringssats Blandad sats

26 System Edström har inredningar för varje bilmärke och modell, för varje yrke och behov. Nedan ser du några exempel på våra standardlösningar, kom ihåg att vi kan skräddarsy en lösning som passar just dina behov och din bilmodell. Inredningar Småbil Vänster sida F40000 Höger sida F40001 Mellanbil Vänster sida F47042 Höger sida F47043 Storbil Vänster sida F45004 Höger sida F

27 Brandsläckare och förbandsutrustning är en självklarhet i varje fullt utrustad servicebil, både för din och andras säkerhet. Förutom att det är lagstadgat så är det mycket viktigt att ha godkända surrningsöglor i bilen. Säkring av last är mycket viktigt, om olyckan är framme så måste din utrustning vara ordentligt fastsurrad, det kan gälla ditt liv. Säkerhet Brandsläckare & 1;a förband Benämning Art.Nr Brandsläckare 2 kg, inkl. fäste 5055 Brandsläckare 4 kg, inkl. fäste 5056 Brandsläckare 6 kg, inkl. fäste 5057 Första hjälpen tavla 5080 Förbandskudde med reflexväst Surrningsfästen Benämning Art.Nr Surrningsögla försänkt 5097 Surrningsögla 5098 Surrningsögla extra kraftig Nylonremmar Benämning Art.Nr Längd Bredd Nylonrem med spännare Nylonrem 2-delad Nylonrem

28 Verktygshållare har vi i ett flertal varianter och utföranden, alltifrån enkla pinnkrokar till sprayburkshållare. En färdigmixad sats som passar för dom flesta. Verktygshållare Upphängningskrok Dubbelkrok Art.Nr Ø Längd Antal Art.Nr Ø Längd Bredd Antal Enkelkrok Lednyckelkrok Art.Nr Ø Längd Antal Art.Nr Ø Längd Bredd Antal / /9 5 Vinklad enkelkrok Rundkrok Art.Nr Ø Längd Antal Art.Nr Ø Antal

29 Bygelkrok Grundplatta Art.Nr Ø Öppning Antal /44 5 Art.Nr Höjd Bredd Antal Ringkrok Fjäderklämma Art.Nr Ø Antal Sprayburkhållare Art.Nr Ø Antal Klämfix Art.Nr Ø Höjd Antal Art.Nr Byglar Längd Bredd Antal Kroksats Rörhållare Art.Nr Antal delar Antal Art.Nr Ø Höjd Antal

30 Inverter & Batteriladdare Med 220 volt i bilen är du så nära en verkstad du kan komma, du kan driva alla dina elverktyg, svetsa, ja allt som du kan göra på en verkstad blir möjligt med en Inverter från oss. Eftersom invertrarna har en utspänning med sinusvåg kan du även flytta ut kontoret till bilen, det är inga problem att driva en dator. Om du inte hittar vad du behöver så kontakta oss, vi kan ta fram flera varianter än vad vi presenterar här. Phoenix Inverter 12V/1600VA Art.Nr Nom. effekt B x D x H Vikt VA 214 x 110 x ,0 Phoenix Inverter Compact, ren sinus inverter. Perfekt för all utrustning som kräver hög starteffekt som kylkompressor, elmotorer, lysrör, etc. Phoenix Multi 12V/1600VA/70Amp Art.Nr Nom. effekt B x D x H Vikt VA 214 x 110 x ,0 Phoenix Multi Compact, kombinerad batteri laddare och inverter. En kompakt kombination, laddare med fyra stegs laddning, inverter med sinusvåg. 20 millisekunders automatisk omkopplare mellan nät och inverter drift. Phoenix Inverter 12V/350VA Blue Power Batteriladdare Art.Nr Info B x D x H Vikt V/15A 99 x 193 x 46 1,8 En helt sluten, tre stegs batteriladdare på hela 15 ampere, vattentät (IP 65) och vibrationssäker. Hölje av aluminium. Automatisk omkoppling till vilospänning. Art.Nr Nom. effekt B x D x H Vikt VA 155 x 237 x 72 3,5 Phoenix Inverter, ren sinus inverter lämplig för känslig elektronisk utrustning. Datorer och laddare för batteriverktyg går alldeles utmärkt att driva. Ringkärnetransformator; hög verkningsgrad. Batterikablar ingår, 1,5 meter. Med IEC-320 anslutning, kontakt ingår. 28

31 Belysning, Varningsfyrar, mm En viktig detalj i din servicebil är god belysning, vi har tagit fram satser med olika antal armaturer för en bra allmänbelysning. Satserna består av armatur 5032 med 2 st 10 watts halogenlampor i varje, kabel och strömbrytare.vi har även ett antal olika punktbelysningar, det är bara att välja det som passar dig bäst. Om du jobbar på eller vid sidan av vägen så måste du ha en väl fungerande varningsfyr Belysning Benämning Art.Nr Beskrivning Armatur x 10 watt, vridbar Armatur med strömbrytare x 10 watt vridbar Skåpbelysning, sats F armaturer med kablage Skåpbelysning, sats F armaturer med kablage Skåpbelysning, sats F armaturer med kablage Skåpbelysning, sats F armaturer med kablage Skåpbelysning, sats F armaturer med kablage Back-/Arbetslampa 5041 Rostfritt stål Arbetsstrålkastare 5042 Vridbar våg & lodrätt F8310-F Varningsfyrar, mm Benämning Art.Nr Beskrivning Rörfäste 5048 Universal Varningsfyr 5059 Blixtljus 5060 Matlådevärmare enkel volt 50 watt Matlådevärmare dubbel volt 100 watt

32 Det är inte alltid som skåpet räcker till då kan det vara bra med ett lasträcke på bilen. Vi har takbågar, materialfång, mm. Allt som du kan tänkas behöva för att transportera material på taket. Takutrustning Stato Tubo Barro Rolo Materialfång Benämning Art.Nr L x B Vikt Materialfång x ,0 Materialfång förlängare x 500 4,0 30

33 Barro Takbågar Vi har Barro takbågar från Fapa i vårt sortiment, takbågarna är gjorda av en H profil för att få en högre hållfasthet, galvaniserade och överdragna med PVC för att få hög resistens mot rost. Två olika typer av fästen, en för dropplister och en för fastsättning i bilens originalfästen. Kontakta oss för applikationsguide. Stato Laststoppar Benämning Art.Nr Höjd Vikt Stato ,6 Kommer i sats om två laststoppar, en sats per båge, skjutbara längs med lastbågen så att det är lätt att säkra lasten. Rolo Lastrulle Benämning Art.Nr Längd Vikt Rolo ,2 En rulle som underlättar lastning på takbågarna, när den inte används kan man fälla ned den så att den är ur vägen. Tubo Rörfack Benämning Art.Nr L x B x H Vikt Tubo x 215 x 125 9,0 Lastfack för rörmaterial, en flyttbar avdelare finns inuti så att det är lätt att få ur rör som inte har fulllängd. 31

34 För att göra din rullande verkstad komplett har vi en stadig, 30 mm tjock bänkskiva för att förenkla ditt mobila verkstadsarbete. Gummimatta för hyllor och golv är bra för att dämpa ljud från kaross och reservdelar. Om du har takräck på bilen kan det vara bra med en stege på bakdörren. Tillbehör Bänkskivor Kantlist medföljer (eget montage). Benämning Art.Nr Längd Tjocklek Vikt Bänkskiva ,4 Bänkskiva ,2 Bänkskiva ,4 Bänkskiva ,6 Bänkskiva ,2 Gummimatta Benämning Art.Nr Mått Hylla Vikt Gummimatta mm, löpmeter 5,7 Gummimatta mm löpmeter 0,4 Gummimatta x ,3 Gummimatta x ,4 Gummimatta x ,5 Gummimatta x ,7 Gummimatt x ,8 Gummimatta x ,9 Gummimatta x ,0 Gummimatta x ,1 Gummimatta x ,2 Gummimatta x ,3 Gummimatta x ,4 Gummimatta mm, löpmeter 0,9 Gummimatta x ,4 Gummimatta x ,5 Gummimatta x ,1 Gummimatta x ,4 Gummimatta x ,7 Gummimatta mm, löpmeter 1,4 Gummimattorna till våra hyllor är en slät matta, 3 mm tjock, som är resistent mot oljor och kemikalier. Vi har färdigskurna mattor som passar våra vanligast förekommande hyllor, till övriga så säljer vi per löpmeter från rullar om 10 meter. Golvmattan, nr. 5204, är räfflad och armerad för största möjliga hållbarhet. 32

35 4075 & & 5086 Tillbehör Benämning Art.Nr Slanghållare liten 4075 Slanghållare stor 4076 Korg 5079 Pappershållare 5085 Papper 5086 Papper till 5085 Rattbord 5160 Häng på ratt eller nackstöd Remmar & Gummisträckare 5122 Benämning Art.Nr Längd Bredd Nylonrem med spännare Nylonrem 2-delad Nylonrem Fästknopp Gummisträckare Gummisträckare 5124 Löpmeter - Gummisträckare Stege bakdörr Stegar för montage på bakdörr har vi till flertalet bilmodeller som finns på marknaden. Stegarna är tillverkade av rostfritt stål och pulverlackerade i svart epoxipuler. Ring för mer information. 33

36 Du har två saker som du absolut måste tänka på, all infästning måste ske i karossens balkar och i golvet ska det vara genomgående skruv, om du inte har plats för det så använd 6,5 mm stålnit. Innan du borrar hål för infästning, kontrollera så att du inte borrar i kabelstammar, bromsrör, bränsleledningar och tank. När du borrar i golvet måste du kontrollera så att du kan få en mutter på plats. Om du slarvar med något av detta så sätts din säkerhet på spel. Montering Montera ihop kassettsvepen med hakarna i slitsarna. Skjut kassettsvepet bakåt tills det tar stopp. Skjut ned låsfjädern i öppningen. Sätt lådan på plats. M6x10 kragskruv och M6 kragmutter. M6x25 med bricka och M6 kragmutter, plastdistans mellan verktygspanel och hylla/kassett. M6x10 kragskruv för att fästa hyllan i stegen. M6x10 kragskruv och M6 kragmutter. Mutter behövs inte för infästning i stegen, skruvarna är självgängande. M6x10 kragskruv och M6 kragmutter. Vid montage av hylla mot hyllstege räcker det M6 självgängande kragskruv. Vid montage av panelplåt mot hyllstege ska denna popnitas. 34

37 Ska fästas i balk. Hur du får ihop Flexiplan. Ingår i konsolsats grund. Monteringssats hylla. Genomgående skruv ska användas. Ingår i konsolsats grund. Vid fastsättning i vägg ska du använda popnit eller plåtskruv, det är mycket viktigt att du hittar en plåtbalk att fästa i. I golvet ska genomgående M6 med bricka på varje sida och låsmutter användas, om du inte har plats för det så ska 6,5 mm stålnit användas. Nitarna måste vara genomgående! Vid montering av en skruvstyckehållare ska du använda genomgående M8 skruv med planbricka och låsmutter. Vid montage av hyllstege i golvet ska du använda dom befintliga hålen i stegens botten, kolla först så att du får på en mutter underifrån. 35

38 Nu har du fått din nya bil, du har ett berg av verktyg och reservdelar som ska få plats. Då har vi några tankar vi vill dela med oss av; Lasta tungt lågt, en självklarhet kan tyckas. Men det tål att tänkas på, lasta rätt så spar du din rygg och bilen uppför sig mycket bättre och säkrare på vägen. Om du har lite mer skrymmande gods som står på golvet så använd spännband! Det kan rädda ditt liv! Kom ihåg att System Edström bara är ett verktyg för god ordning och säkerhet i bilen, i slutänden så är det du som bestämmer hur effektivt detta verktyg ska fungera i din vardag. När du utrustar din bil med dom verktyg och reservdelar du behöver ha med dig, tänk på att LÄGGA din last på plats. Om du istället slänger dom på plats så kan du skada både verktyg, reservdelar och inredningen. Använd insatser i lådorna och plastbackar i hyllorna så åker inte grejerna omkring i samma utsträckning. Du slipper onödigt skrammel och förstörda verktyg. Du använder med fördel våra kassettilägg i lådorna, det sätter munkavle på inredningen samtidigt som det skonar verktyg och reservdelar. Gummimatta i hyllorna ser vi som en självklarhet. Återigen, det tystar inredningen och så kanar inte verktyg och reservdelar omkring lika lätt. Hur mycket får du lasta i System Edström Alla vikter gäller utbredd belastning. Kassetter med glidskena (standard) - 40 kg Kassetter med gejder - 60 kg Hyllor mm längd 70 kg Hyllor mm längd 50 kg Rörhyllor - samma som ovan Ställbara rörhyllor klarar 30 kg Utdragbara hyllor - 40 kg Råd på vägen! OBS! Det är en sak hur mycket du kan lasta i våra hyllor och lådor, men du får inte glömma att bilen har en fastställd maxlast som inte får överskridas. I och med att du har valt att ha System Edström i ditt servicefordon har du tagit det första och viktigaste steget för att få din mobila arbetsplats säker och funktionell. Från och med nu är det upp till dig hur säker och funktionell din arbetsplats ska vara. Kom ihåg; Det är du som chaufför som har det slutgiltiga ansvaret om du eller någon annan blir skadad pga slarv med surrning av last. Var noga med att inte överskrida bilens maxlast! 36
