1 VMR 1-07 Mätning av sågtimmer Virkesmarknadens parter har, via Rådet för virkesmätning och redovisning, enats om en ny instruktion för mätning av sågtimmer av tall och gran. Instruktionen rekommenderas från Den benämns VMR Inom VMF Syd och VMF Qbera införs instruktionen 1 januari 2008 och inom VMF Nord 1 augusti VMR 1-07 kan beskrivas som en förenkling av instruktionen VMR 1-99.

2 Varför införs VMR 1-07? Förenkla mätningen förbättra mätresultatet Bädda för automatisering Bibehållet incitament för kvalitetsskogsskötsel

3 Grundkrav för stockmätning av barrsågtimmer Baskrav för sågtimmerstock enligt Skogsstyrelsen (SKSFS 1999:1) Sågtimmerstock ska: Vara tillredd av levande stamdel samt kapad med såg. Vara fri från insektsskador och lagringsröta i veden. Vara fri från kol, sot, sten, metall och plast i ved och bark.

4 Grundkrav för stockmätning av barrsågtimmer Övriga av VMR rekommenderade baskrav för sågtimmerstock (1) Sågtimmerstock ska: Vara fri från rotben med en höjd om 15,0 cm eller mer. Vara fri från grus i ved och bark. Ha max 5 % skogsröta i ändytan (exkl. rotben). Vara fri från skogsröta orsakad av tallticka (Phellinus pini). Uppfylla längd- och diameterkrav enligt leveransbestämmelse. Vara tillfredsställande rak (max 120 cm sammanlagd utbytesförlust där båda cylinderhalvorna håller minimilängd).

5 Grundkrav för stockmätning av barrsågtimmer Övriga av VMR rekommenderade baskrav för sågtimmerstock (2) Sågtimmerstock ska: Ej ha öppen lyra, slirskada, spjälkning eller annan stamskada (inkluderar ej rotveck) djupare in i sågcylindern än 20 % av dennas diameter. Vara fri från stam- och växtsprickor härrörande från det växande trädet. Dock tolereras märgsprickor. Ej ha sprötkvist större än 120 mm. Vara tillfredsställande kvistad eller, om annan kvistningsgrad avtalats, kvistad enligt avtalet.

6 Mätning av rotben 15 cm Vrakning Klaven hålles parallellt med stockens längdaxel. 2 dm

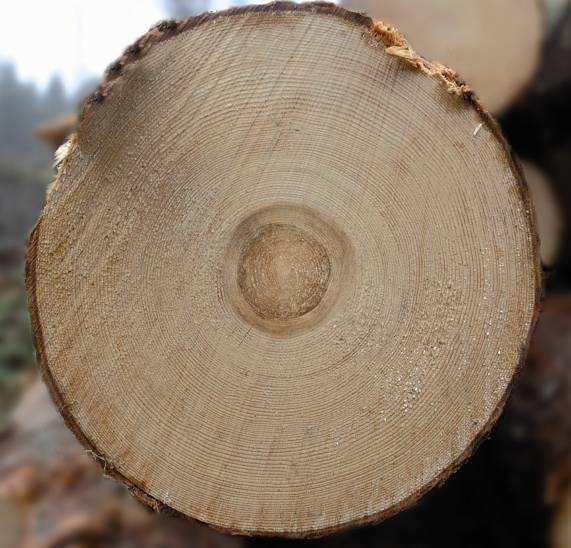

7 Skogsröta Maximalt 5 % skogsröta i ändytan (exkl. rotben). Skogsröta orsakad av tallticka (Phellinus pini) tillåts ej.

8 Kvistningskrav kviststumps höjd och diameter Mätning av kviststumps diameter (d) och höjd d Kvist utan kvistkudde d l höjd l höjd Tillfredsställande kvistad stock Kvistar med diameter < 10 mm ub samt kviststumpar kortare än 40 mm tillåts. Högst fyra kvistar med diameter mellan 10 och 30 mm ub och höjd mellan 40 och 80 mm. Kvist med kvistkudde

9 Kvisthöjd utjämnad mantelyta Kvisthöjd vid felaktigt tillredd sprötliknande kvist med nivåskillnad på mantelyta ovan respektive nedan kvist. Sprötkvist Korrekt tillredning, utjämnad mantelyta ingen kvisthöjd. Felaktig tillredning, ej utjämnad mantelyta. H = h/2 = h Kvisthöjd (H) = höjd med utgångspunkt från utjämnad mantelyta. H = h/2

10 Volymmätning Stockmätning Travmätning med fastvolymbedömning - vid indelning av sågtimmer i mer än en kvalitetsklass skall timret stockmätas - inmätt trave får endast åsättas en lägsta kvalitetsklass - kvalitetsbedömningen grundas på i traven synliga stockar - andelen ej leveransgilla stockar skall anges - travmätning kan kombineras med stockmätta stickprov

11 Kvalitetskrav vid travmätning Lägst kvalitetsklass 4 för tall respektive kvalitetsklass 2 för gran med följande tillägg: Skogsröta, källved och anilinved tillåts ej Stockblånad tillåts ej För sågtimmer i standardlängd tillåts max 1,0 % båghöjd För tall görs inga diameteravdrag Stockens fulla längd Båghöjd

12 Sågcylindern Vid diametermätning i cm Sågcylindern = toppdiametern (klassbotten) under bark minus 1 cm. Vid diametermätning i mm Sågcylindern = toppdiametern under bark minus 15 mm. 5 mm 5 mm Toppdiameter ub i cm klassbotten 7,5 mm 7,5 mm Toppdiameter ub i mm Om toppdiametern ub är exempelvis 215 mm blir sågcylindern i båda fallen 200 mm

13 Rakhet - Bestämning av utbytesförlust Utbytesförlust = A + B A Sågcylinder (toppdiam 15 mm) Övre halvan Undre halvan Sågcylindern får förskjutas för att minimera utbytesförlusten Utbytesförlust bestäms i cm < 20 cm = tolerans cm = sämsta klass > 120 cm = vrak B

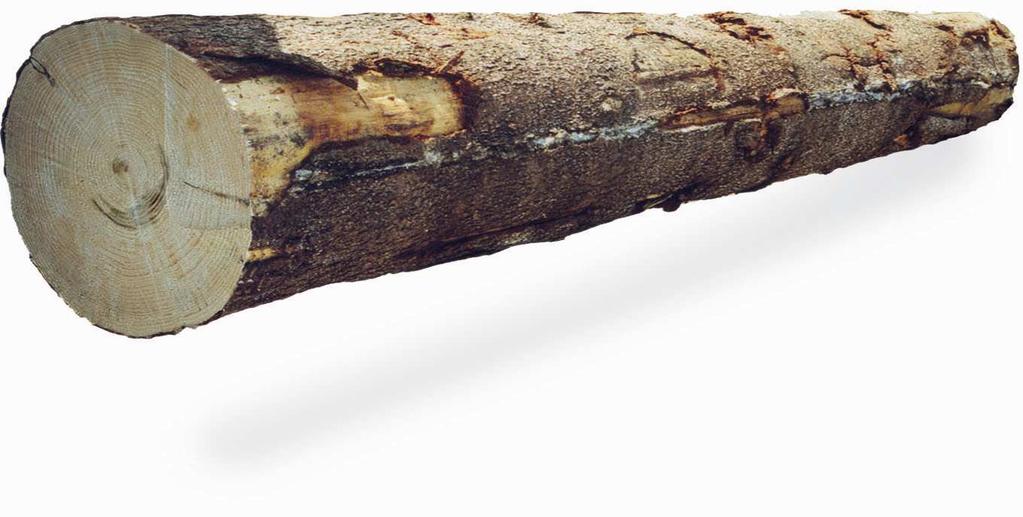

14 Klassning vid stockmätning 20 cm tolerans vid ena stockändan innebär att kriterierna Kvist Årsringsbredd Rakhet Övriga fel Ska bedömas med avseende på deras inverkan på sågcylindern. Bestämning av stocks kvalitetsklass sker utifrån hela stockens mantelyta samt dess båda ändytor. Om stockens läge på transportör eller underlag ej är avsiktligt styrt får bedömningen av kvalitetsklass begränsas till stockens synliga del.

15 Kvalitetsklasser tall

16 Kvalitetsklasser gran 1 Kvalitetsklass 2 Kvist hela stocken Årsringar inom bedömningsområdet Rakhet Tvärkrök/toppbrott Stockblånad Öppen lyra Barkdragande lyra Skogsröta Max 60 mm oavsett kvisttyp Minst 12 Max 20 cm utbytesförlust Tillåts ej Tillåts ej Lyra som berör sågcylindern tillåts ej Längd max 2 x toppdiametern Tillåts ej Sprötkvist max 120 mm. Annan kvist obegränsat. Max 120 cm utbytesförlust Tillåts Tillåts Djup max 20 % in i sågcylindern Tillåts Max 5 % av ändytan

17 Tolerans för fel nära stockändan Tolerans avser valfri stockända, dock ej båda på samma stock T.ex. grov kvist 20,0 cm 20,0 cm Tolerans för kvist, kvistansvällning, rotveck och lyra inom 20,0 cm från stocks ena ända. Spjälkning, slirskada och kvisturdrag jämställs med lyra. Hela felet måste ligga inom toleransområdet. För kvistansvällning avses dess högsta punkt.

18 Diameteravdrag på tall För stock med öppen lyra, barkdragande lyra eller rotveck som berör sågcylindern minskas diametern med 1 cm (obs att djup öppen lyra föranleder vrakning). Dock bortses från sådant fel som ryms inom 20,0 cm från ena stockändan. Öppen lyra Rotveck Barkdragande lyra

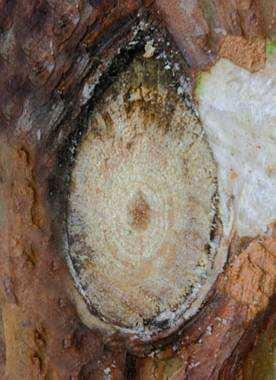

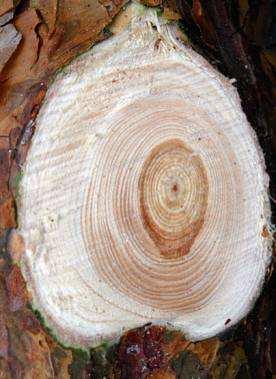

19 Kvisttyper råkvist, torrkvist Tall Tall Råkvist ( 15 mm): Kvist som i mantelytan har växtsamband med någon del av omgivande ved Torrkvist ( 9 mm): Kvist som i mantelytan helt saknar växtsamband med omgivande ved

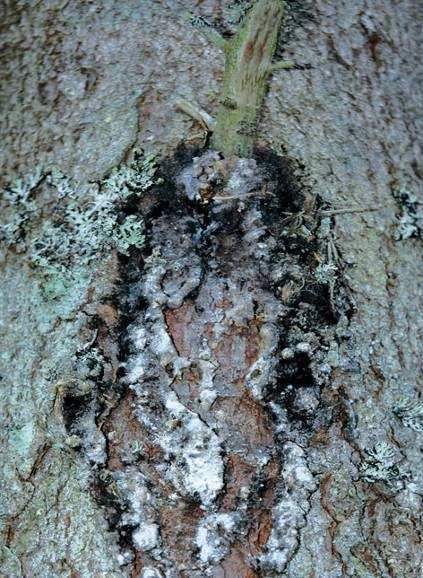

20 Kvisttyper sprötkvist Sprötkvist: Starkt uppåtriktad, ofta barkdragande kvist. I allmänhet bildad genom toppbrott eller dubbeltopp. Framträder ofta i mantelytan mellan två kvistvarv. Snittet i mantelytan får en starkt oval form. En regel är att en sprötkvists största diameter är minst dubbelt så stor som dess minsta.

21 Tydliga kvistvarv kriterium för tall klass 2 Tydligt kvistvarv innebär att minst två kvistar med diameter 15 mm ska finnas i kvistvarvet och vara högst 10 cm från varandra i höjdled.

22 Mätning av kvists diameter (1) Kvistdiametern mäts i den riktning som ger största måttet. På kvist som drar bark inkluderas barken. Råkvists diameter mäts vid den yttersta mörkfärgade årsringen runt kvisten.

23 Mätning av kvists diameter (2) Mätning av kvists diameter när någon del av kvisten ej är i nivå med mantelytan d d d

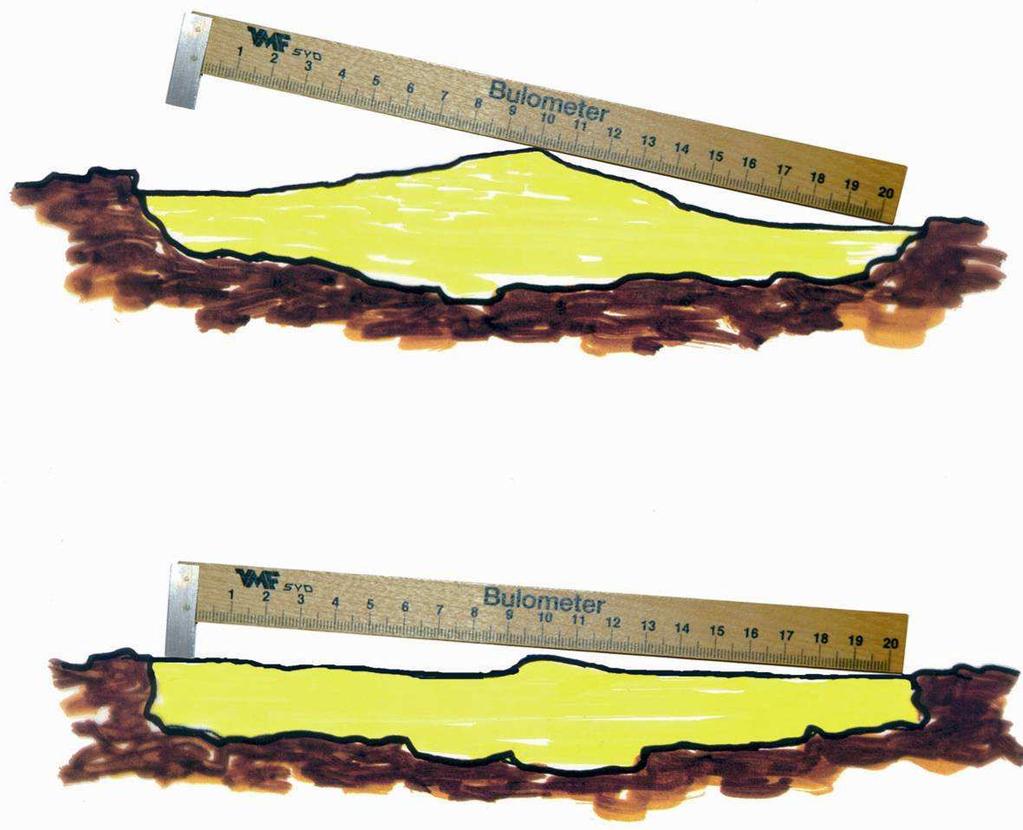

24 Kvistansvällning - bulometern Kvistansvällning Är ett tecken på inväxt och övervallad kvist. 10 mm >10 mm >5 mm Är därför en viktig indikator på stockens kvalitet. Kvistansvällning är räkningsbar om dess höjd över mantelytan under bark är större än 5 mm. Räkningsbar kvistansvällning Kvistansvällningar beaktas enbart för tall klass 1. <5 mm Ej räkningsbar kvistansvällning

25 Antal årsringar Antalet årsringar räknas inom en sträcka av 6,0 cm i stockens ändyta. Rotstock av gran: 2-8 cm från märgen i toppändan. 2,0 8,0 cm Övriga stocktyper: 2-8 cm från märgen i stocks grovända. Årsringar räknas i den radiella riktning som ger den största medelårsringsbredden inom intervallet 2-8 cm från märgen.

26 Sprickor uppkomna i det levande trädet Växtspricka Uppstår ofta som ringspricka mellan tät och frodvuxen ved. Kan även förekomma tvärs årsringarna, främst hos gran från åkerplanteringar. Ringspricka hos gran Växtspricka hos gran (frusen ved, därav ljus kärna) Märgspricka Sprickor genom stammens märg. Vanliga i äldre tallar. Växtspricka på mantelytan

27 Öppen lyra En lyra uppstår till följd av skada i barken eller veden längs trädstammen, vanligen genom påfällning vid avverkning. Till en början är skadan öppen och grund (öppen lyra), d.v.s. lyrans botten är synlig. Slirskada, spjälkning, kvisturdrag eller annan stamskada jämställs med öppen lyra (obs för sågskär gäller ej 7 cm tolerans). Slirskada Öppen lyra

28 Barkdragande lyra Övervallad lyra, ofta omgiven av bark och kåda. Kan med tiden bli helt dold. Ju mindre spår efter lyran, desto djupare ligger skadan. Tall: diameteravdrag om 1 cm för barkdragande lyra längre än 7 cm. Gran: i klass 1 tillåts barkdragande lyra intill en längd motsvarande dubbla toppdiametern.

29 Avverkningsskador Fäll- eller kapspricka Dubbskador 8 mm 13 mm

30 Avverkningsskadeklass Schema för partivis mätning/bedömning av dubbskador och fäll- kapsprickor Inga dubbskador Dubbskador Inga fäll-/kapsprickor Fäll-/kapsprickor Dubbskadat parti: Mer än ringa andel (5 %) stockar med dubbhål djupare än 6 mm. Facit = yx-metoden. Parti med fäll- och kapsprickor: Vid mer än 1 % av stockarna vid visuell granskning. Eventuell prisreduktion avtalas mellan parterna.

31 Vad är förenklat eller borttaget? (1) Kvisträkning: Borttagen förutom i tall klass 1. Kvistdiametrar: Färre att komma ihåg. Kvisttyp: Färre att hålla isär. Sprötkvist tillämpas endast som vrakgräns. Kvistansvällningar: Färre klasser där kvistansvällningar ska räknas. Årsringar: Gränsen för sämsta klass likställs för trädslagen. Rakhet: Bedömning av kortning ersätts med två gränser, 20 respektive 120 cm sammanlagd utbytesförlust. Lyror: Färre längder och djup att ha med i bedömningen. Skogsröta: Ändytebedömning istället för bedömning av rötans längd - ett gränsvärde. Fäll- och kapsprickor: Partivis bedömning istället för kortning av enskild stock. Borttagna sällanfel: Kådved, Vattved, Märgspricka.

32 Vad är förenklat eller borttaget? (2) Förenklad volymbehandling: Generell diameternedsättning med 1 cm för lyror och rotveck (tall). All övrig volymbehandling borttagen. Tjurved: Stryks ur mätinstruktionen. Flera undersökningar har visat att formstabilitetsproblemen för utbyten ur rak stock med tjurved är avsevärt mindre än för utbyten ur krokig stock med tjurved. Växtvridenhet: Kan ej bedömas på keratt. Växtvridenhet är dock ett allvarligt virkesfel och kommer troligen att kunna mätas automatik i framtiden.

33 VMR sammanfattning Volymbehandling enbart kvar som schablonnedsättning för lyror och rotveck i tall. Begränsning av antal kvistar resp. kvistansvällningar endast i tall klass 1. Tre kviststorlekar att komma ihåg 20 mm, 60 mm & 120 mm. Årsringskrav i tall klass 1 & 3 samt gran klass 1. Tolerans för kvist, kvistansvällning, rotveck, lyra inom 20 cm från ena stockändan samt för krök som påverkar mindre än 20 cm av sågcylinderns längd. Sågcylindern är ca 15 mm mindre än toppcylindern. Stock skall i princip vara rak i tall klass 1-3 och gran klass 1. Max 12 dm utbytesförlust i tall klass 4 och gran klass 2. Utbyteslängd får ej understiga kortast tillåtna stocklängd. Dubbskador samt fäll- & kapsprickor bedöms partivis. Matris av fyra klasser kod fastställs per parti. Dubbskadedjup max 6 mm harmonierar med sågcylindern.

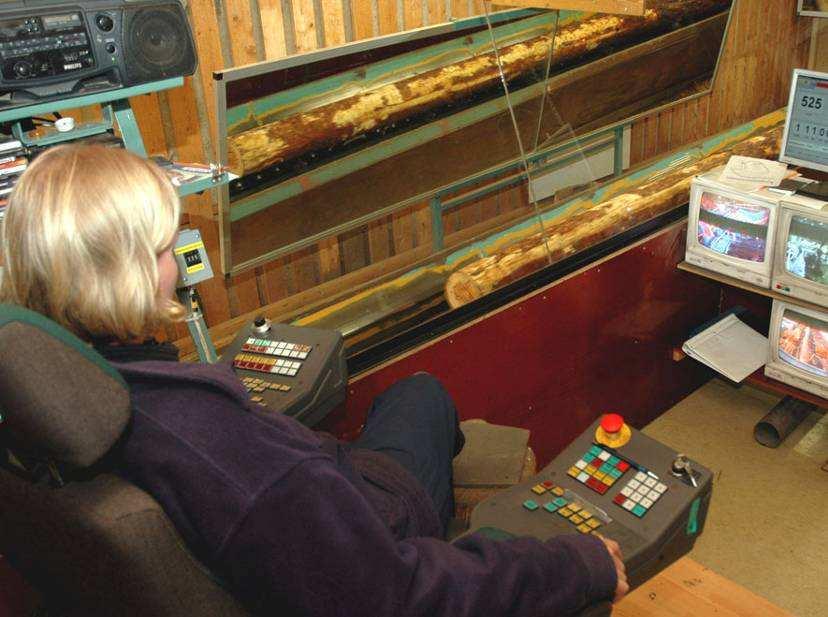

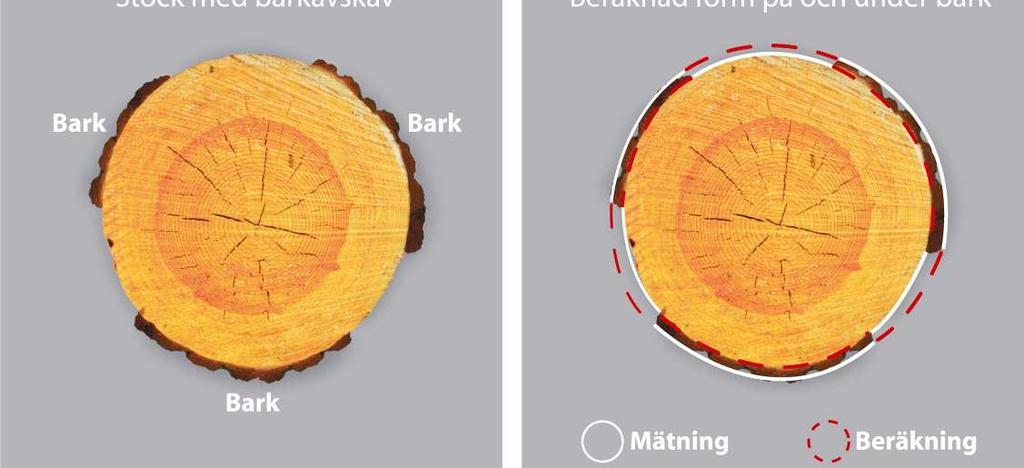

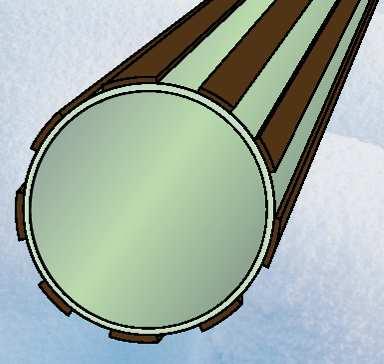

34 Automatisk ub-mätning i 3D-ram Snö är ett problem Provkropp

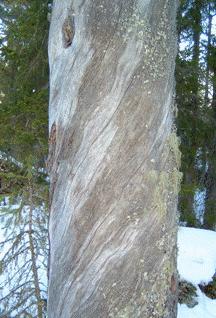

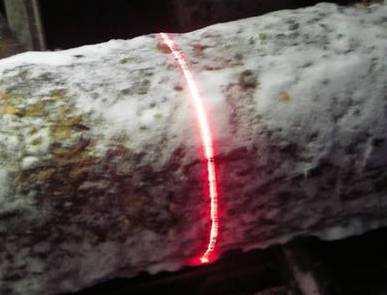

35 Mer information av värde för industrin: Växtvridet virke ger krokiga plankor Mätning av växtvridenhet med hjälp av laserpunkt Laserpunkten blir elliptisk längs fibrerna. Riktningen mäts automatiskt Prototyp med fyra laserpunkter Extremt växtvriden tall

36 Tallklasser i VMR 1-99 vs VMR 1-07 Fem klasser i VMR Fyra klasser i VMR Varför? Förenkla mätningen förbättra mätresultatet Bädda för automatisering Bibehållet incitament för kvalitetsskogsskötsel

37 Dubbelklassning 1-99 vs 1-07, tall Tall - hela landet 60% 5207 stockar % av volymen 50% 40% 30% 20% 10% VMR VMR VMR VMR VMR VMR % Neds. VMR 1-07

38 Dubbelklassning 1-99 vs 1-07, tall per VMF % av volymen 60% 50% 40% 30% 20% 10% 0% Vmr99_9 Vmr99_5 Vmr99_4 Vmr99_3 Vmr99_2 Vmr99_ stockar 2170 stockar Tall VMF Nord Vmr99_9 Vmr99_5 Tall VMF Qbera VMR 07 VMR 07 Vmr99_4 Vmr99_3 Vmr99_2 Vmr99_1 Neds Neds % av % av volymen 60% 50% 40% 30% 20% 10% Vmr99_9 Vmr99_5 Vmr99_4 Vmr99_3 Vmr99_2 Vmr99_ stockar 1176 Tall VMF Syd VMR 07 0% 9 Neds

39 Dubbelklassning 1-99 vs 1-07, gran Gran - hela landet stockar % av volym VMR VMR VMR VMR VMR VMR 1-07

40 Dubbelklassning 1-99 vs 1-07, gran per VMF 100 Gran- Vmf Nord 1279 stockar 100 Gran - Vmf Qbera % av volymen Vmr99_9 Vmr99_4 Vmr99_3 Vmr99_2 Vmr99_1 % av volymen Vmr99_9 Vmr99_4 Vmr99_3 Vmr99_2 Vmr99_ Vmr 1-07 Vmr Gran - Vmf Syd 1220 % av volymen Vmr99_9 Vmr99_4 Vmr99_3 Vmr99_2 Vmr99_ Vmr 1-07
