1 MAS Mobil Automatisk Stockmätning

2 Massaved mäts vanligtvis in genom ett så kallat kollektiv där slumpvis uttagna provtravar mäts in stockvis. Tidigare utfördes denna stockmätning helt manuellt. Idag används MAS-systemet för att mätningen ska bli mer rationell och kostnadseffektiv. System för automatisk mätning av stickprov Systemet för mobil automatisk stockmätning (MAS) har tagits fram av VMF Qbera tillsammans med skogsföretagen Holmen, Korsnäs, Rottneros och Stora Enso. I slutet av 2006 typgodkändes MAS-systemet av Skogsnäringens gemensamma organ för kvalitets- och kontrollmätningsfrågor, VMR (heter numera VMU och VMK). Fördelarna med MAS-systemet är: ökar kapaciteten i stickprovsmätningen av massaved höjer effektiviteten och sänker kostnaderna säkrar likformig mätning av stickprov

3

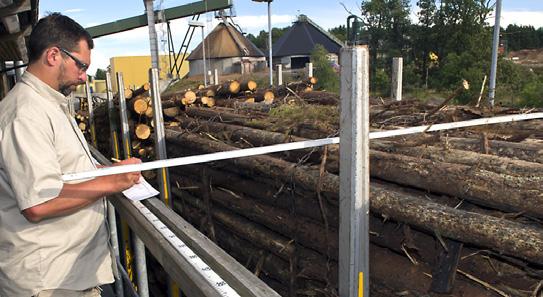

4 Framtagning av omräkningstal 1. Mätningsprincip för enkel mätning I samband med den enkla mätningen, som vanligtvis sker på mätbrygga vid industrin, lottas stickprovstravar ut i varje kollektiv. Läs mer om stickprovsmätning i broschyren Mätning av massaved. Stickprovstravarna hålls isär och stockmäts senare för att få fram stickprovets volym i m 3 fub (brutto och netto). Virkesmätaren anger då: Trädslag Kvalitet på de ingående stockarna Rotstocksandel Avdrag för skogsröta Barkavdrag FLÖDESSCHEMA FÖR FRAMTAGANDE AV OMRÄKNINGSTAL 1. ENKEL MÄTNING (TBF) Utförs av ordinarie mätare (Stickprovstravar går vidare till steg 2) De kollektiva omräkningstalen används för att göra den enkla mätningen mer exakt

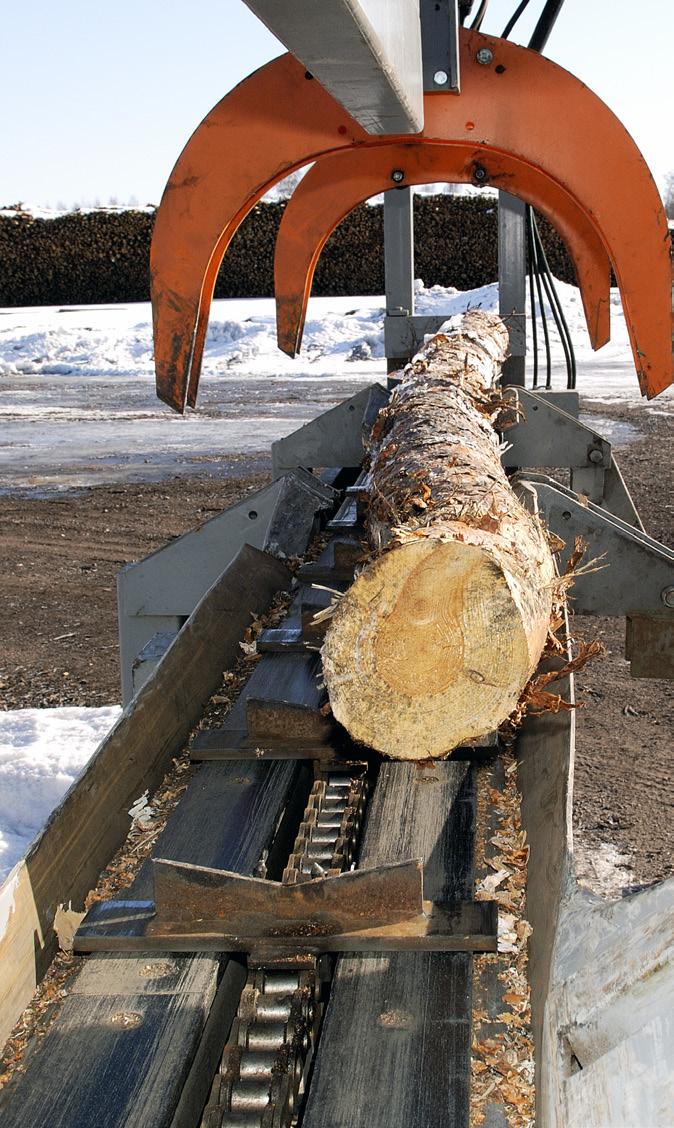

5 2. Stickprovsmätning med MAS Inom VMF Qberas område sker stockmätning av massaveden med MAS. Det är en lastbil med en påbyggd kerattanläggning, av en typ som vanligtvis finns vid sågverk. MAS är utrustad med en mätram som via olika givare genererar mått för längd och diameter. Dessa uppgifter, tillsammans med MAS-mätarens bedömningar (exempelvis kvalitet, rotstocksandel och barkavdrag), ligger till grund för beräkning av volymen. MÄTDATA För varje stock som passerar mätramen registreras och redovisas längd, toppdiameter samt rotdiameter på bark (såväl 10 som 50 centimeter in från rotändan). Mätarens bedömning av rotstock avgör vilket rotmått som används. VRAK OCH AVDRAG Mätaren anger om stocken är leveransgill samt anger vrakorsak i förekommande fall. Dessutom anges eventuellt rötavdrag. BARKANDEL Mätramens dimensionsmått ger volymen i fastkubikmeter på bark (m 3 fpb) för varje stock. Då handelsmåttet är fastkubikmeter under bark, m 3 fub, måste ett barkavdrag beräknas. I ett första steg bestäms barkandel i traven genom: Trädslag mätaren anger aktuellt trädslag för varje stock Barkavskavsklass mätaren bedömer andelen avskavd bark för varje trave Rotstocksklass mätaren registrerar om det är en är rotstock eller övrig stock Diameterkorrektion medeldiameter hämtas med automatik från varje provtrave Dessa uppgifter är indata i en barkfunktion, vilken som utdata ger stickprovets volym i m 3 fub. 3. Provstocksmätning Då den erhållna volymen är teoretiskt beräknad behövs i ett andra steg en omräkning med stöd av provstockar från varje bunt. Av de stockar som ingår i stickprovstravarna slumpas cirka en procent ut som provstockar och dessa används både till volymomräkning och kvalitetskontroll. Provstockarna mäts manuellt av VMF Qberas kvalitetsrevisorer, vilket leder till att den omräknade stickprovsvolymen hamnar på stockmätt nivå. MAS-omräkningstal Handelsmåttet för massaved är m 3 fub, härlett genom topp-rot-mätning under bark. Den maskinella mätningen skapar ett beräknat värde på volymen för stickprovstraven. För att komma till bästa möjliga volym för den enskilda bunten, korrigeras maskinens volym (m 3 fub) med ett omräkningstal. MAS-omräkningstalet är kvoten mellan volymen för de manuellt topp-rot mätta provstockarna och MAS-volymen för samma stockar. Båda måtten anges i m 3 fub. Omräkningstalen grundar sig på de senaste 300 provstockarna per MAS-maskin och trädslag. Omräkningstalen uppdateras varje månad i VIOLsystemet. Denna löpande justering medför bästa möjliga volymbestämning av stickproven. I och med att omräkningstalen skapats genom kvalitetsrevisorernas mätning av provstockarna blir bruttovolymen från MAS lika med kontrollnivån. Kontroll av mätarnas bedömning Provstockarna används också till att kontrollera mätarnas bedömning av parametrarna rotstock, kvalitet, rötavdrag och trädslag. Eftersom kvalitetsrevisorernas uppmätning av provstockarna även omfattar denna bestämning, kan MASmätarna kontinuerligt få uppföljning av dessa bedömningsparametrar via de system som finns upprättade för detta ändamål. 2. Stickprovsmätning med MAS Utförs av MAS-mätare Diametermått och längd tas av mätram Bedömning av barkavdrag Rotstocksbedömning Bedömning av kvalitet 3. Provstocksmätning Utförs av kvalitetsrevisorer Top-rot mätning av provstockar ger MASomräkningstalet (topp-rot volym/mas-volym) Bedömning av kvalitet ger inget omräkningstal, men används för uppföljning mot MAS-mätaren (Provstockar går vidare till steg 3) MAS-omräkningstalen används för att göra stickprovsmätningen mer exakt

6 Test och tillsyn Daglig test Processkontroll Inför varje skift testas systemet på samma sätt som vid mätning av sågtimmer: Med hjälp av provkroppar kontrolleras mätnoggrannheten för längd och diameter. Mätningarna som utförs via MAS:en övervakas, utöver daglig test, kontinuerligt av MAS-mätaren. Denne jämför mätramens mätdata genom att göra en egen diameter- och längdmätning, på ett slumpvis urval av provstockarna. Genom denna processkontroll kan mätaren tidigt upptäcka om mätsystemets funktion brister och få underlag för eventuella beslut om korrigerande åtgärder. I processkontrollen ingår dessutom att mätaren genom egenkontroll av bedömningsparametrarna får en omedelbar återkoppling av sin bedömning. På så sätt förbättras MASmätarens bedömningar successivt. PERIODISK KALIBRERING Precis som vid övrig mätning med hjälp av mätramar kontrolleras mätramarna av kvalitetsrevisorerna minst två gånger per år, enligt en särskild instruktion.

7 Travvis kontroll Travvis kontroll är en kontrollmätning av stickprovstravarna och utförs innan traven mäts med MAS:en. Den utförs som manuell topp-rotmätning av hel trave och ger underlag för partivis (på travnivå) kontroll av volym och värde. Jämförelse kan göras mellan mätningen på bryggan, MASmätningen och kontrollmätning. På så sätt kan vi skapa underlag för förbättring av MAS-systemet, öka förståelsen för MAS-systemets tillförlitlighet samt göra det möjligt för VMK att få tillgång till kontrolldata avseende stickprovsmätning av massaved. Det ger dessutom möjlighet att samla in data för övriga uppföljningar och analyser, exempelvis andel timmerduglig volym i massavedsleveranser.

8 Rätt mätt virke Virkesaffären är klar. Priset är spikat och leveransvillkoren klara. Men hur vet du egentligen att virket blir rätt värderat när det är avverkat och levererat? Det är där vi kommer in. Vi är garanten för att virket mäts in på rätt affärsparter och enligt rätt mätningsregler. Vår interna kvalitetssäkring är omfattande. För oss är kvalitet inte bara viktigt det är vårt jobb. Vi är opartiska. Vi är rättvisa. VMF Qbera ek för Box 1935, FALUN Pelle Bergs backe 3 Tel Fax VMF Qbera är ett tjänsteföretag inom skogssektorn som i första hand utför opartisk mätning av skogsråvara åt sina intressenter; på köparsidan bland annat Stora Enso, Holmen, Korsnäs, Billerud samt sågverksföretagen i mellersta Sverige och på säljarsidan Sveaskog, Bergvik skog, Skogsägarföreningarna, Skogssällskapet med flera. Verksamheten utförs i fyra mätningsområden i Mellansverige. Centrala stödfunktioner och företagsledning finns i Falun. Antalet anställda är cirka 340 personer. VMF Qbera är ett av SWEDAC ackrediterat mätningsföretag enligt standarden ISO Inom VMF Qbera pågår ett aktivt jämställdhetsarbete som bland annat syftar till att öka antalet kvinnor i mansdominerade yrkeskategorier.
