1 Bilaga till Takanebacken vindkraftsdelgeneralplan Planeförslag, april 2017 Bilagan innehåller: - Arkeologisk förstudie för Takanebacken vindkraftspark, daterad Arkeologisk inventering för Takanebacken vindkraftspark, daterad

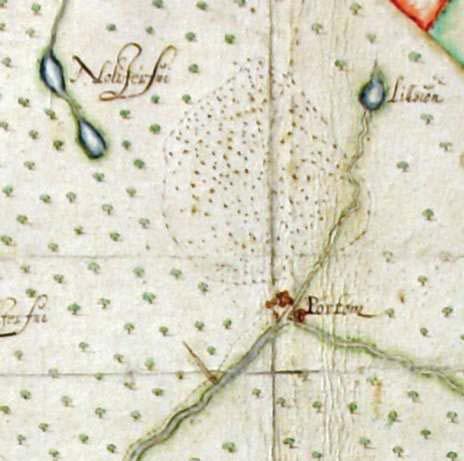

2 Malax 2017 Arkeologisk förstudie för Takanebacken vindkraftsprojekt Claess Claesson, geometrisk karta från år 1650 Jaana Itäpalo

3 Keski-Pohjanmaan ArkeologiaPalvelu Takanebacken vindkraftsprojekt Denna rapport är en översättning av den finska originalrapporten, utförd av Etha Wind Ab. Sammandrag Keski-Pohjanmaan Arkeologiapalvelu utförde en arkeologisk förstudie av planeringsområdet för vindkraftsparken som planeras på Takanebacken i Malax. Arbetet beställdes av Ramboll Finland Oy. Projektägare är Norra Pörtom Vindpark Ab. Studien utfördes i januari Inga besök i terrängen gjordes i samband med studien. Området har inga kända arkeologiska objekt. I den naturinventering som gjordes på området av Ramboll Oy år 2015 upptäcktes stenformationer, som antogs vara möjliga lämningar av en stenfot från en gammal bostad. På basen av historiska kartor har det inte funnits fast bosättning eller säsongsbetonad bosättning på området. På basen av litteratur, kartgranskning och lidar-material hittades inga tjärgravar eller tecken på annan verksamhet. Området har till stor del på grund av jordmånen eller höjdförhållandena inte varit lämpligt för förhistorisk bosättning. Marken består till största delen av bearbetad industriskog, och byggnader från forntida mänsklig verksamhet har också kunnat försvinna. I studien hittades ett kulturarvsobjekt, Gamla Malax ridväg. Det har inte gått att fastställa åldern på stenkonstruktionen som hittades i naturinventeringen 2015 och inte heller på vilket sätt den har uppstått.

4 Keski-Pohjanmaan ArkeologiaPalvelu Takanebacken vindkraftsprojekt 2 Innehållsförteckning s. 1. Allmänna uppgifter Antaganden och metoder Forskningshistoria Metod Landskap, topografi och geologi Områdets markanvändningshistoria Resultat Generalkarta Objektförteckning Objektbeskrivningar Materialförteckning... 14

5 1. Grundläggande uppgifter Keski-Pohjanmaan ArkeologiaPalvelu Takanebacken vindkraftsprojekt Studerat område: Planeringsområdet för Takanebacken vindkraftsprojekt Projektägare: Norra Pörtom Vindpark Ab Beställare: Ramboll Finland Oy Typ: förstudie Arbetstid ute på fältet: I studien gjordes inga besök i terrängen. Kartnummer: TM35-kartbladsindelning LMV, P3312L, P3312R (mk 1:20000) Gammal generalbladindelning LMV, , (mk 1:20000) Höjd: ca m.ö.h. Koordinatsystem: ETRS-TM35 FIN -plankoordinatsystem Tidigare upptäckter: - Tidigare undersökningar: 2015 Ville Yli-Teevahainen, Takanebacken, i samband med naturinventeringen 3 Projektområdets läge utmärkt med röd cirkel. Till höger projektområdets gränser och turbinplatserna 1 5. Bakgrundskartor LMV 1/ Antaganden och metoder Takanebackens vindkraftspark planeras i Malax. Planerna är att bygga fem vindkraftverk. Det planerade området är ca 507 hektar och är beläget ca 18 km söder om Malax centrum i närheten av gränsen mellan Malax och Närpes. Projektområdet består till största delen av skogsmark som används till skogsbruk och är obebott. Området har inga kända arkeologiska objekt. 1 I samband med naturinventeringen som gjordes av Ramboll Oy år 2015 hittades stenformationer, vilka antogs vara möjliga rester av grunden till en bostad. Syftet med det här arbetet är att utreda om det finns eller om det kan finnas arkeologiska objekt på vindkraftparkens projektområde. Inga besök i terrängen har gjorts i samband med utredningen. 1 Uppgifter om kända fornminnesobjekt presenteras utgående från information i tidigare undersökningsrapporter och utgående från information i fornlämningsregistret som uppehålls av Museiverket: Fornlämningsregister och forskningsrapport om kulturmiljön, Malax, Närpes

6 Keski-Pohjanmaan ArkeologiaPalvelu Takanebacken vindkraftsprojekt Forskningshistoria Kända fornlämningar i Malax inventerades (Vesa Laulumaa, Museiverket). Under de senaste åren har det i närområdet gjorts arkeologiska undersökningar på områden för planerade vindkraftsparker och tillhörande kraftlinjer (Jaana Itäpalo, Keski-Pohjanmaan Arkeologiapalvelu: Ribäcken vindkraftspark i Malax 2012, Pörtom vindkraftspark 2012, inventering av kraftledningslinjerna Korsnäs-Malax-Närpes 2013) Metod Möjligheten att det finns fornlämnings- och kulturarvsobjekt på projektområdet har utvärderats. Analysen baserar sig på resultaten från tidigare arkeologiska studier på området och i närområdet, Museiverkets digitala databas, jordmånskartor, höjdmodellen, höjdprofilen, laserskannat material, gamla kartor och skriftligt material. Dessutom används planebeskrivningen som gjorts för vindkraftsdelgeneralplanen på området ( ) samt uppgifter från naturinventeringen som gjorts år 2015 ( ). Med hjälp av historiska kartor och litteratur undersöks bland annat om det har funnits fast eller tillfällig bosättning på området och på vilka sätt som området möjligen använts för utövande av verksamheter osv. 3. Landskap, topografi och geologi Storleken på området är ca 500 hektar. De största höjdskillnaderna finns i de sydvästar delarna, där den som mest är ca 7,5 m / 100 m. I övrigt är höjdskillnaderna till största delen små. Där finns också plana tallmyrar och myrar, varav största delen finns i områdets östra delar väst om Lisasjön. Jordarten är bottenmorän och torv, jordmånen är uppenbarligen mycket stenig på vissa områden. Inga vattendrag finns på området. Där finns inte heller rester av upplandade vattendrag. Området är obebott och består till största delen av industriskog. Två skogsvägar och Petalaxvägen går genom området. Projektområdet och kraftverksplatserna 1 5 mot snedljusskuggraster 2 m DEM, bakgrundsmaterial LMV. De närmaste kända fornlämningsområdena utmärkta med rött, objektkoordinater som cirklar, fornlämningar enligt Museiverkets fornlämningsregister.

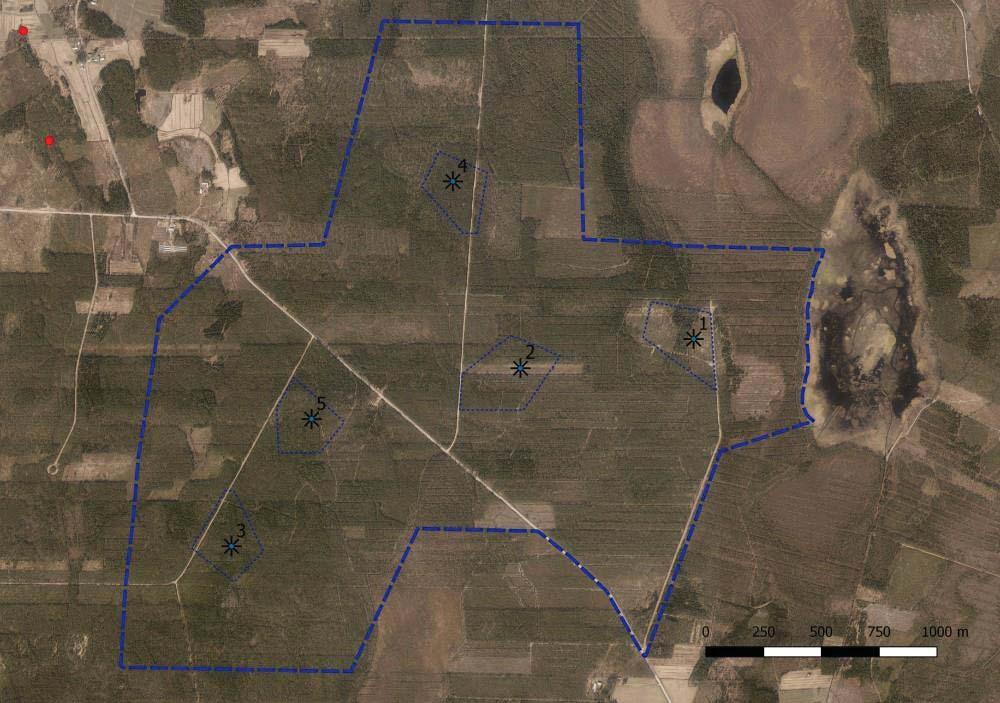

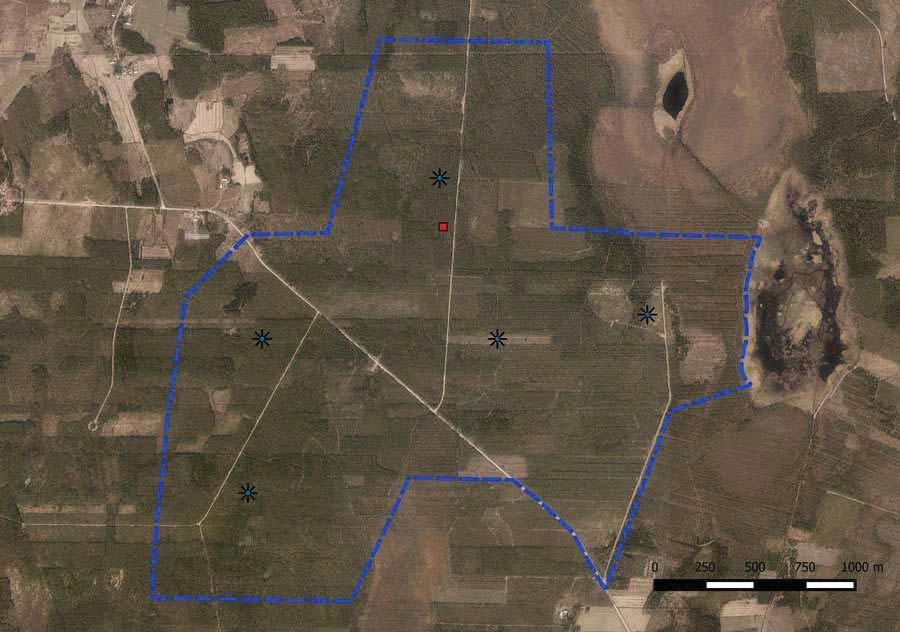

7 Keski-Pohjanmaan ArkeologiaPalvelu Takanebacken vindkraftsprojekt 5 Projektområdet och vindkraftverkens positioner på ortofoto, LMV 1/2017. Stenformationerna som upptäcktes i samband med naturinventeringen 2015 är utmärkta med en röd fyrkant. 4. Områdets markanvändningshistoria Områdets höjdläge på ca m.ö.h. motsvarar nivån för fornstrand från sen stenålder till bronsålder för ungefär år sedan. 2 Man känner till flera förhistoriska gravrösen på under fem kilometers avstånd. Några boplatsytor som kunde höra till dem har inte upptäckts. I närområdet finns också rikligt med rösen, vars betydelse eller ålder inte är kända. Många av dem är också odlingsrösen. På grund av den steniga och jämna marken är möjligheten att hitta förhistoriska aktivitetsplatser liten på stora områden. På projektområdet bildades under den förhistoriska tiden ingen sådan slags skärgård, där till exempel fångstläger vanligtvis anlades. Närmast belägna kända områden med fornlämningar markerat med rött, objektkoordinater markerat med 2 Schulz Hans-Peter, strandförskjutningstabell, opublicerad.

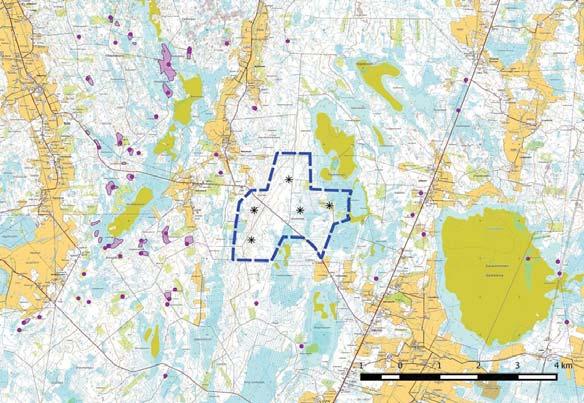

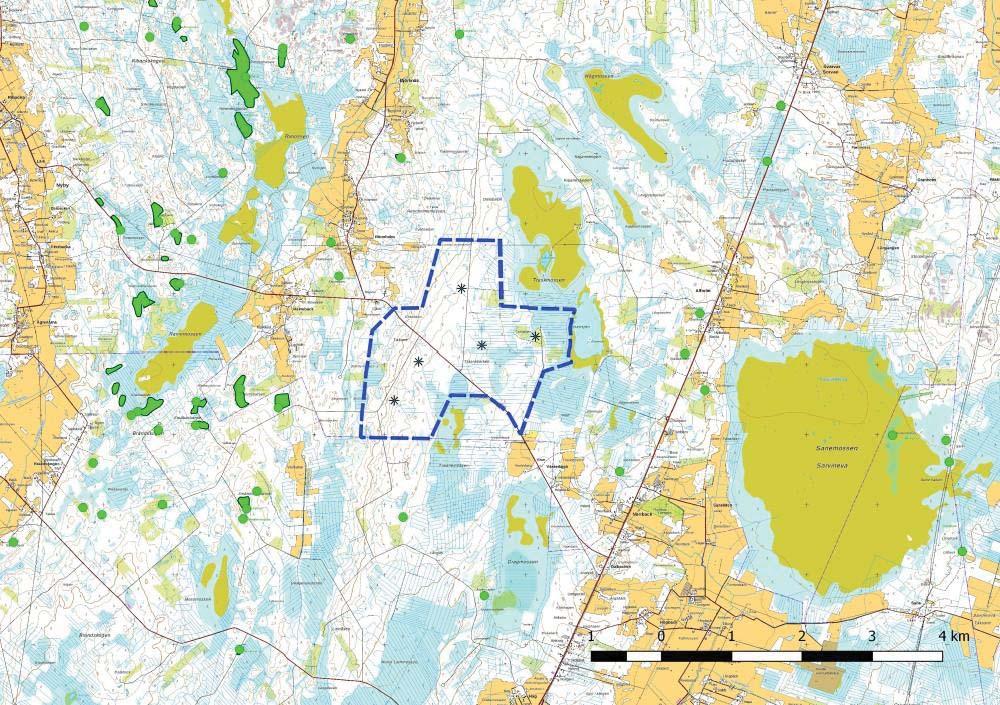

8 Keski-Pohjanmaan ArkeologiaPalvelu Takanebacken vindkraftsprojekt 6 cirklar, fornlämningar enligt Museiverkets fornlämningsregister. I omgivningarna längs Petalaxån, Ribäcken-Rainebäck och Närpesån uppstod den äldsta bosättningen på medeltiden på 1600-talet. Området har varit obebott hela den historiska tiden. Orsaken till detta är jordmånen och avsaknaden av vattendrag. Marken har också varit olämplig för odling. Däremot har man vid olika tidpunkter kunnat samla naturfoder vid de östliga delarna av Lillträsk och Lisasjön områdena. I lidar-materialet upptäcktes inga tjärgravar eller kolmilor, vilka är vanliga för området. Läget nära gamla bosättningar gör det ändå möjligt att lämningar efter skogsnäringar kan finnas på projektområdet. På området finns Gamla Malax ridväg, som bland annat finns utmärkt på 1800-talets kartor. Den kan ha lokalt varit i användning som en betydelsefull ridstig ännu i början på 1900-talet. På östsidan av det forna våtmarksområdet finns det inte utmärkt några stigar på gamla kartor. Enligt detta skulle det inte finnas forntida stock- eller spångstigar där. De forna våtmarkerna har också blivit dikade. Geometrisk karta från år 1745, uppe till vänster nuvarande Lillträsket och Lisansjön, projektområdet befinner sig väst om de områdena,

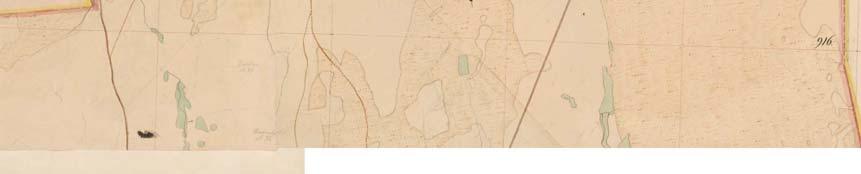

9 Keski-Pohjanmaan ArkeologiaPalvelu Takanebacken vindkraftsprojekt 7 Utdrag ur Kalmbergs atlas från år Sträckningen för leden Gamla Malax ridväg norrut och söderut har märkts ut på kartan öst om Högdahl. Leden befinner sig delvis på projektområdet. Söder om Lillträsket ledde en mindre stig till Rönnholm (Reinholm på kartan), Projektområdet och dess närområde avbildat år 1846 och år 1891 med uppdaterad sockenkarta. På kartan finns en väg, Gamla Malax ridväg, utmärkt öst om Rönnholm. Den går genom projektområdet. Riksarkivets digitalarkiv: Utdrag ur en ekonomisk karta från år 1935, som baseras på lantmäterikartor från , Helmer

10 Keski-Pohjanmaan ArkeologiaPalvelu Takanebacken vindkraftsprojekt 8 Smeds, Malaxbygden. 1935, bilagekarta I. Projektområdet befinner sig mellan Björndahl och Rönnholm samt sjöarna öst om dem, dvs. nuvarande Lillträsket och Lisansjön. Utdrag ur grundkartorna och från år På projektområdet kan man se att det gått flera stigar, vilka nu har försvunnit. Väster om Takanemossen har den forntida ridstigen Gamla Malax ridväg, som leder till Malax, märkts ut. Lantmäteriverket, 5. Resultat Kulturarvsobjektet är en gammal ridstig, Gamla Malax ridväg. Ridvägen som leder till Malax har märkts ut bland annat i 1846 och 1897-års uppdaterade sockenkartor och ställvis även i 1970-års grundkarta. Projektområdet har nästan helt anpassats till användning för skogsbruk och de ursprungliga jordlagren kan ha förstörts till och med så att ridstigens sträckning inte längre går att hitta i terrängen. Det har inte gått att fastställa åldern på den stenformation som hittades i samband med naturinventeringen 2015, eller dess funktion. Den är dock skapad av människor. Med hjälp av lidar-materialet hittades inga tjärgravar, vilka ofta lätt urskiljs i punktmolnsmaterial. På området har det inte funnits fast bosättning och man har trots hjälp av kartor och litteratur inte hittat tecken på tillfälliga bosättningar så som skogsstugor eller boskapsfäbodar, inte heller vid områdena kring Lisansjön och Lillträsket öst om det planerade området Jaana Itäpalo

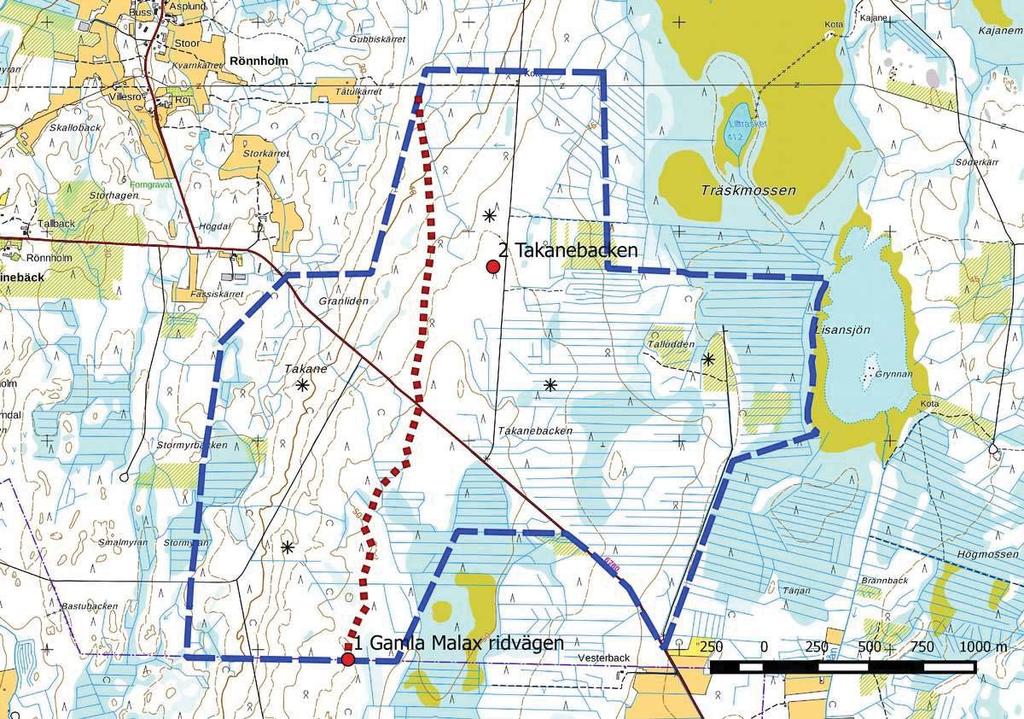

11 Keski-Pohjanmaan ArkeologiaPalvelu Takanebacken vindkraftsprojekt 9 6. Generalkarta Objekt: 1. Gamla Malax ridväg 2. Takanebacken. Objektets koordinater som röd cirkel, ridvägens led som röd streckad linje. 7. Objektförteckning Objekt sida typ/ specifikation tidsperiod antal status 1. Gamla Malax ridväg 10 Led/vägbotten Ny tid 1? 2. Takanebacken 12 stenkonstruktioner? 1? Tabell. Status: U nytt fornlämningsobjekt/fyndplats, MJ känt fornlämningsobjekt, K kulturarvsobjekt, M annan inventeringsobservation.

12 8. Objektbeskrivningar Keski-Pohjanmaan ArkeologiaPalvelu Takanebacken vindkraftsprojekt Gamla Malax ridvägen Mj-register: - Art: kulturarvsobjekt Typ: ridled Specifikation av typen: vägbottnar Tidsperiod allmän: ny tid Antal: 1 Förslag på fredningsklassificering: - Platsuppgifter: Kartnummer: M35- kartbladsindelning, P3312L, P3312R Gammal generalbladindelning, , Koordinater: N: Ö: koord. förklaring: Södra änden av leden uppskattad på projektområdet Inventeringsmetod: ingen granskning av terrängen Tidigare fynd: - Inventeringsfynd: - Tidigare studier: - Terränguppgifter: Ca 18 km söder om Malax centrum på industriskogsområdet väster om Lillträsket och Lisansjön samt på södra och norra sidan av Petalaxvägen. Beskrivning: Gamla Malax ridväg går genom vindkraftsparkens planeringsområde i nord-sydlig riktning ca 2.8 km. Ridstigen finns utmärkt bland annat på vissa kartor från 1800-talet. Väglinjen har placerats ut enligt sockenkartor från 1800-talet och delvis med hjälp av lidar-material. Linjen fortsätter utanför projektområdet både söderut och norrut. Gamla ridstigar kan urskiljas i terrängen som smala spår, vilka ligger lägre än den naturliga markytan. Beroende på hur marken ser ut kan leden ställvis försvinna helt. Leden på projektområdet går genom industriskog, där marken har blivit bearbetad. Som ett resultat av detta kan de ursprungliga marklagren ha förstörts till och med i sådan utsträckning så att ridvägen inte kanske längre går att hitta i terrängen. Se kartor på s. 6 7.

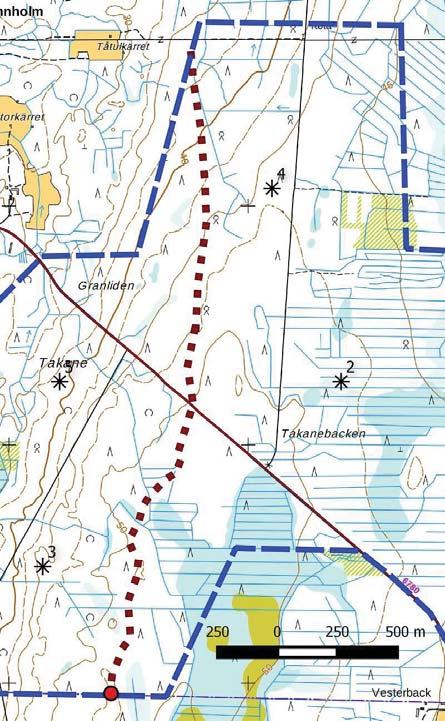

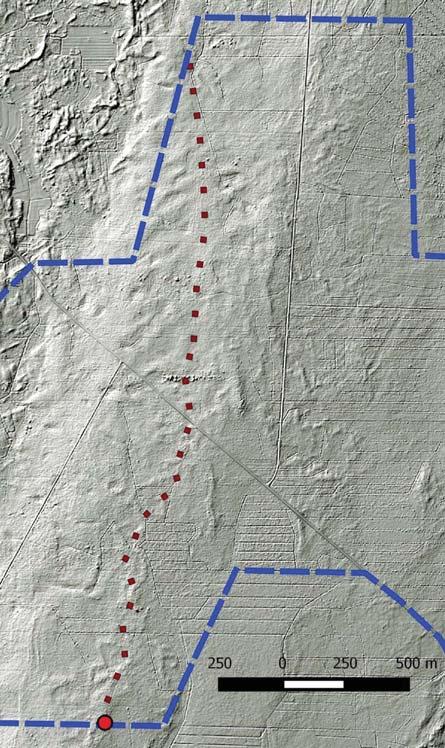

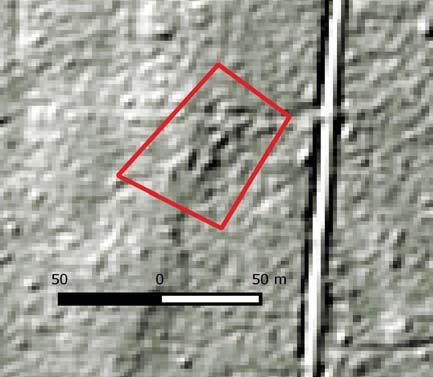

13 Keski-Pohjanmaan ArkeologiaPalvelu Takanebacken vindkraftsprojekt 11 Ridstigens led i lidar-materialet. Bakgrundsmaterial LMV 1/2017. Ridstigens led på grundkarta. Objektkoordinater som en röd cirkel.

14 2. Takanebacken Keski-Pohjanmaan ArkeologiaPalvelu Takanebacken vindkraftsprojekt Mj-register: - Art: möjlig fornlämning? Typ: stenkonstruktion Specifikation av typen: - Tidsperiod allmän:? Antal: 1 Förslag på fredningsklassificering: - Platsuppgifter: Kartnummer: 12 M35-kartbladsindelning, P3312R Gammal generalbladindelning, Koordinater: N: Ö: z ca. 47,5 m.ö.h. koord.förklaring: enligt observationer i samband med naturinventeringen 2015 Inventeringsmetod: ingen granskning av terrängen Tidigare fynd: - Inventeringsfynd: - Tidigare studier: 2015 Ville Yli-Teevahainen, i samband med naturinventeringen Terränguppgifter: Ca 18 km söder om Malax centrum på industriskogsområdet väster om Lillträsket och Lisansjön bredvid Kajane skogsväg. Beskrivning: Beskrivning från naturinventeringen år 2015, Naturutredning 2015 för Takanebacken vindkraftsprojekt i Malax. Ramboll S. 34: På platsen fanns en moss- och lavtäckt stenmur, som t.ex. kan ha fungerat som stenfot till en gammal byggnad. Stenformationen består av två sidor, den ena med en längd på cirka 4 meter mot väst och det andra med en längd på 5 meter mot söder. Markytan mellan stenformation var cirka en halv meter lägre än den omgivande markytan. Skogen runt omkring består av uppvuxen odlingsskog, cirka årig MT-VT-baserad gran-tallblandskog. Enligt kartgranskningen och litteraturinformation har området varit obebott på den historiska tiden. Man kunde inte heller hitta uppgifter som hänvisade till någon jaktstuga eller annan tillfällig bosättning på platsen. På basen av observationerna under naturinventeringen är det ändå en konstruktion gjord av människan. Dess ålder och uppkomst förblev oklara. Objektet syns i lidar-materialet. Stenkonstruktion i lidar-materialet. På platsen Objektets koordinater som röd kvadrat och kraftverk nr 4. finns också andra avvikelser. Bakgrundsmaterial LMV 1/2017.

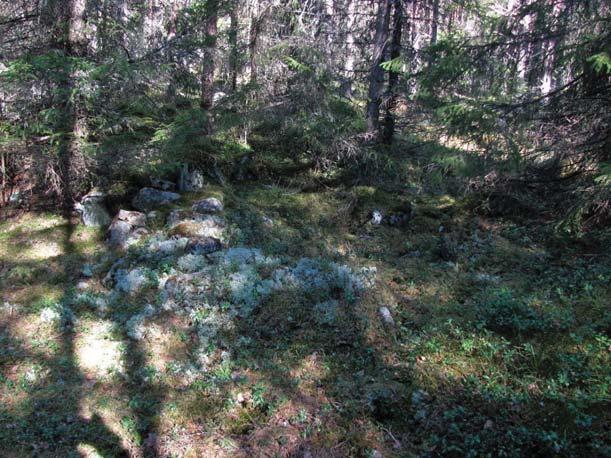

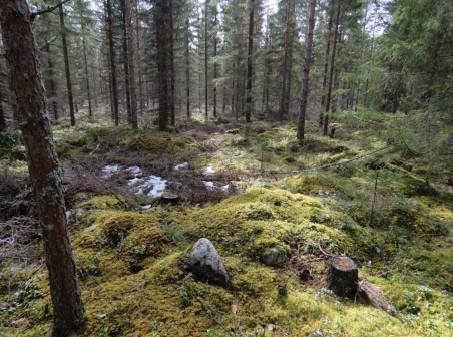

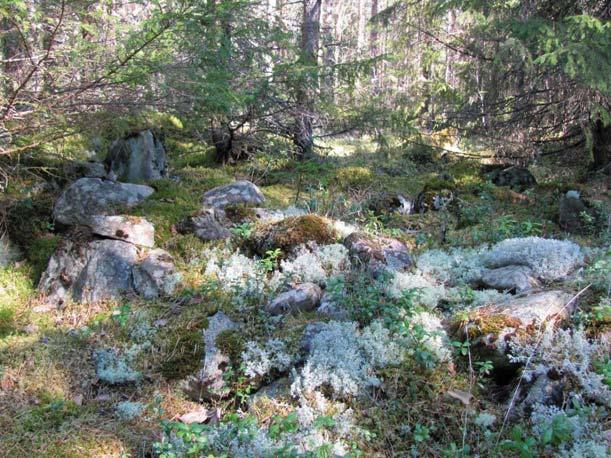

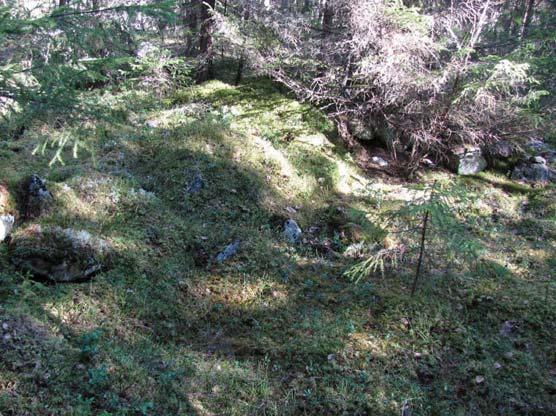

15 Keski-Pohjanmaan ArkeologiaPalvelu Takanebacken vindkraftsprojekt 13 Bilder Ville Yli-Teevahainen, naturinventering 2015 Ramboll.

16 Keski-Pohjanmaan ArkeologiaPalvelu Takanebacken vindkraftsprojekt Materialförteckning Digitalt material: Riksarkivets digitalarkiv: Sockenkartor, Malax, Närpes, Geologiska forskningscentralen, Lantmäteriverket, filservice för avgiftsfri data, Museiverket: Kulttuuriympäristön rekisteriportaali, muinaisjäännösrekisteri ja kulttuuriympäristön tutkimusraportit arkeologia, Maalahti ja Närpiö: Gammal karta, Litteratur: Jern Kurt, Befolkning och bebyggelse fram till Malax historia, del I Smeds Helmer, Malaxbygden Annat material: Delgeneralplan för vindkraft i Takanebacken. Takanebackenin tuulivoimaosayleiskaava. Planebeskrivning, planeutkast. Kaavaselostus, kaavaluonnos. Sito Maalahden Takenebackenin tuulivoimahankkeen luontoselvitykset Ramboll Schulz Hans-Peter, Rannansiirtymistaulukko. Julkaisematon.

17 Malax 2017 Arkeologisk inventering för Takanebacken vindkraftspark Kartering av Malax gamla ridväg. Jaana Itäpalo och Hans-Peter Schulz

18 Keski-Pohjanmaan ArkeologiaPalvelu Malax Denna rapport är en översättning av den finska originalrapporten, utförd av Etha Wind Ab. Sammandrag Keski-Pohjanmaan Arkeologiapalvelu utförde en arkeologisk inventering av planeringsområdet för vindkraftsparken som planeras på Takanebacken i Malax. Terrängarbetet utfördes av FM Jaana Itäpalo och FM/MA Hans-Peter Schulz En förstudie på området gjordes samma år i januari (rapport: Arkeologisk förstudie för Takanebacken vindkraftsprojekt, Jaana Itäpalo ). Arbetet beställdes av Ramboll Finland Oy. Projektägare är Norra Pörtom Vindpark Ab. I förstudien hittades ett kulturarvsobjekt, Gamla Malax ridväg. I samband med terränggranskningen hittades ca 700 meter av leden. I den naturinventering som gjordes på området av Ramboll Oy år 2015 upptäcktes stenformationer, vilka identifierades som gjorda av människan och de antogs t.ex. vara möjliga lämningar av en stenfot från en gammal bostad. Stenformationernas ålder eller funktion kunde inte fastställas i förstudien. I terränggranskningen som gjordes nu konstaterades de vara jord- och grustagsgropar från närhistorisk tid. På basen av historiska kartor har det inte funnits fast bosättning eller säsongsbetonad bosättning på området. På basen av litteratur, kartgranskning och lidar-material hittades inga tjärgravar eller tecken på andra gamla verksamheter. Området har till stor del på grund av jordmånen eller höjdförhållandena inte varit lämpligt för förhistorisk bosättning. Marken består till största delen av bearbetad industriskog, och byggnader från forntida mänsklig verksamhet har också kunnat försvinna.

19 Keski-Pohjanmaan ArkeologiaPalvelu Malax Innehållsförteckning s. 1. Allmänna uppgifter Antaganden och metoder Forskningshistoria Metod Landskap, topografi och geologi Områdets markanvändningshistoria Resultat Generalkarta Objektförteckning Objektbeskrivningar Materialförteckning... 18

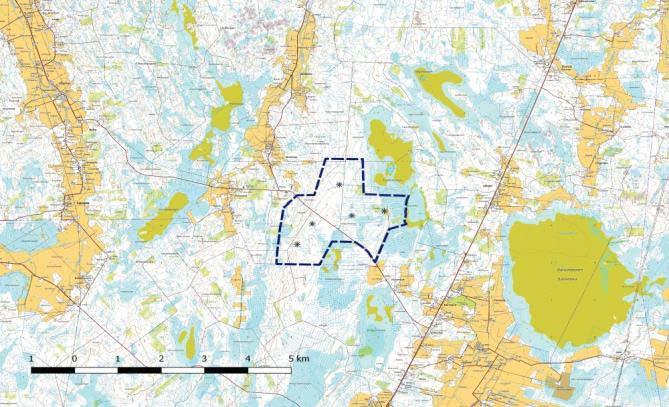

20 1. Allmänna uppgifter Keski-Pohjanmaan ArkeologiaPalvelu Malax 2017 Studerat område: Planeringsområdet för Takanebacken vindkraftsprojekt Projektägare: Norra Pörtom Vindpark Ab Beställare: Ramboll Finland Oy Typ: delinventering Arbetstid ute på fältet: Kartnummer: TM35-kartbladsindelning LMV, P3312L, P3312R (mk 1:20000) Gammal generalbladindelning LMV, , (mk 1:20000) Höjd: ca m.ö.h. Koordinatsystem: ETRS-TM35 FIN -plankoordinatsystem Tidigare upptäckter: - Tidigare undersökningar: 2015 Ville Yli-Teevahainen, Takanebacken, i samband med naturinventeringen (2017 Jaana Itäpalo, Gamla Malax ridvägen, förstudie). 4 Projektområdets läge utmärkt med röd cirkel. Till höger projektområdets gränser och turbinplatserna 1 5. Bakgrundskartor LMV 1/ Antaganden och metoder Takanebackens vindkraftspark planeras i Malax. Planerna är att bygga fem vindkraftverk. Det planerade området är ca 507 hektar och är beläget ca 18 km söder om Malax centrum i närheten av gränsen mellan Malax och Närpes. Projektområdet består till största delen av skogsmark som används till skogsbruk och är obebott. I förstudien lokaliserades Malax gamla ridväg, som senast varit i användning före mitten av talet. 1 I samband med naturinventeringen som gjordes av Ramboll Oy år 2015 hittades stenformationer, vilka antogs vara möjliga rester av grunden till en bostad. Syftet med det här arbetet är att utreda hur de objekt som lokaliserades i förstudien har bevarats och vilken typ av objekt de utgör samt att hitta möjliga arkeologiska objekt som finns på området. Utredningen koncentreras till de planerade vindkraftsområdena och till potentiella objekt i terrängen. Efter förstudien har platsen för kraftverk nr 5 flyttats. 1 Uppgifter om kända fornminnesobjekt presenteras utgående från information i tidigare undersökningsrapporter och utgående från information i fornlämningsregistret som uppehålls av Museiverket: Fornlämningsregister och forskningsrapport om kulturmiljön, Malax, Närpes samt på basen av förstudien som gjordes för området: Jaana Itäpalo, Arkeologisk förstudie för Takanebacken vindkraftsprojekt, , Keski-Pohjanmaan Arkeologiapalvelu.

21 2.1. Forskningshistoria Keski-Pohjanmaan ArkeologiaPalvelu Malax Kända fornlämningar i Malax inventerades (Vesa Laulumaa, Museiverket). Då inventerades några hedmarker i närheten av projektområdet. Under de senaste åren har det i närområdet gjorts flera arkeologiska undersökningar på områden för planerade vindkraftsparker och tillhörande kraftlinjer (Itäpalo, Keski- Pohjanmaan Arkeologiapalvelu: Ribäcken vindkraftspark i Malax 2012, Pörtom vindkraftspark 2012, inventering av kraftledningslinjerna Korsnäs-Malax-Närpes 2013). För vindkraftsprojektet i Takanebacken gjordes en förstudie i januari i år. Då hittades ett kulturarvsobjekt på området och en möjlig fornlämning (Keski- Pohjanmaan Arkeologiapalvelu: Arkeologisk förstudie för Takanebacken vindkraftsprojekt ) Metod Terränginventeringen baserades på förstudien som gjorts för området och på resultaten från tidigare arkeologiska studier i närområdet, Museiverkets digitala databas, jordmånskartor, höjdmodellen, höjdprofilen, laserskannat material, gamla kartor och skriftligt material. Dessutom användes planebeskrivningen som gjorts för vindkraftsdelgeneralplanen på området ( ) samt uppgifter från naturinventeringen som gjorts år 2015 ( ). Med hjälp av historiska kartor och litteratur undersöktes bland annat om det har funnits fast eller tillfällig bosättning på området och på vilka sätt som området möjligen använts för utövande av verksamheter osv. Terränggranskningen koncentrerades till de arkeologiska objekt eller möjliga objekt som lokaliserats i förstudien samt till några potentiella objekt i terrängen. De planerade vindkraftsområdena och de befintliga vägarna granskades. På området finns skogsplöjda områden, som består av ogenomträngliga snår. Sådana områden inventerades inte, ifall de var sådana ställen där det på basen av topografin var osannolikt att hitta tecken på forna mänskliga verksamheter. För att utreda de potentiella objekt som lokaliserades i förstudien och fastställa deras funktion och ungefärlig ålder samt hur väl de är bevarade togs det på några platser lite växtlighet från de formationer som verkade vara gjorda av människan. Under inventeringen var det ännu tjäle i marken och det var inte möjligt att göra provgropar. Detta beaktades på förhand i samband med planeringen av inventeringen och reserveringar för möjliga senare terrängbesök gjordes. Inventerade områden markerade med violett.

22 Keski-Pohjanmaan ArkeologiaPalvelu Malax Landskap, topografi och geologi 6 Storleken på området är ca 500 hektar. Den västra delen ligger högre och de största höjdskillnaderna, ca 7,5 m / 100 m, finns i de sydvästar delarna. I den östra delen av projektområdet är terrängen till största delen jämn eller aningen stigande. Där finns också plana myrar, varav största delen finns i områdets östra delar väst om Lisansjön. Jordarten är bottenmorän och torv, jordmånen är mycket stenig på vissa områden utanför myrarna och de före detta träskområdena. Inga vattendrag finns på området. Där finns inte heller rester av upplandade vattendrag. Området är obebott och består till största delen av industriskog. Två skogsvägar och Petalaxvägen går genom området. Projektområdet och kraftverksplatserna 1 5 mot snedljusskuggraster 2 m DEM, bakgrundsmaterial LMV (1/2017). De närmaste kända fornlämningsområdena eller andra arkeologiska objekt utmärkta med rött, objektkoordinater som cirklar, fornlämningar enligt Museiverkets register Kulttuuriympäristön palveluikkuna. Projektområdet och vindkraftverkens positioner på ortofoto, LMV 1/2017.

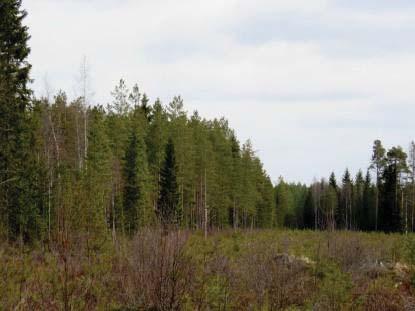

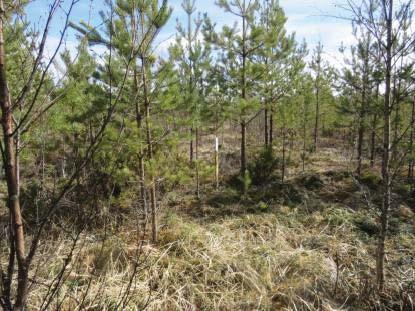

23 Keski-Pohjanmaan ArkeologiaPalvelu Malax Kraftverksplats nr 1 mot sydost. Marken är bearbetad industriskog med växande tallplantor, jordmånen är grov eller medelgrov bottenmorän. Kraftverksplats nr 2 mot öst. Kraftverksplatsens påverkningsområde finns vid kanten av ett kalhugget område och i tät industriskog, jordmånen är stenig. Området granskades allmänt.

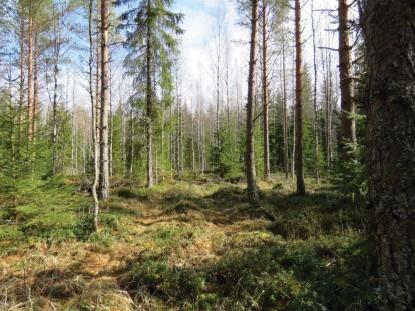

24 Keski-Pohjanmaan ArkeologiaPalvelu Malax Kraftverksplats nr 3 mot nordost. På platsen växer gles tall- och grandominerad skog. Jordmånen är medelgrov morän. Kraftverksplats nr 4 mot nordöst. På området växer ung planterad skog, omgivningens jordmån är på vissa ställen mycket stenig.

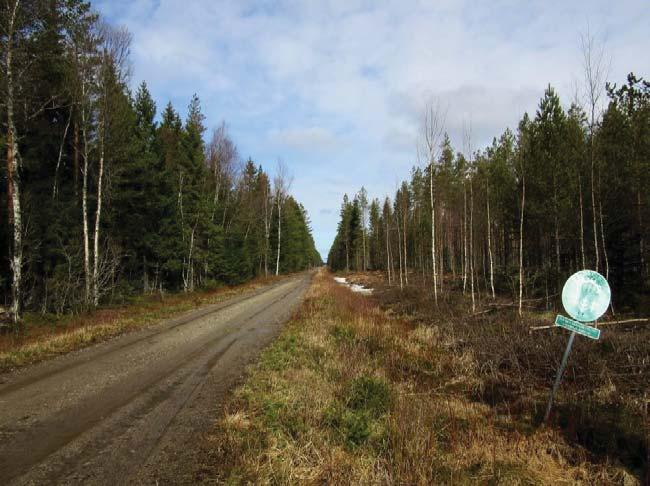

25 Keski-Pohjanmaan ArkeologiaPalvelu Malax Påverkningsområdet för kraftverksplats nr 5 finns på ett område med uppvuxen gran- och tallskog samt tät odlad skog. Jordmånen är medelgrov bottenmorän. Kajane skogsväg går i en rak linje i områdets norra och mellersta del. Bilden är från projektområdets norra delar, tagen mot norr. 4. Områdets markanvändningshistoria Områdets höjdläge på ca m.ö.h. motsvarar nivån för fornstrand från sen stenålder till bronsålder för ungefär år sedan. 2 Man känner till flera förhistoriska gravrösen på under fem kilometers avstånd. Några boplatsytor som kunde höra till dem har inte upptäckts. I närområdet finns också rikligt med rösen, vars betydelse eller ålder inte är kända. Många av dem är också odlingsrösen. På grund av den steniga och jämna marken är möjligheten att hitta förhistoriska aktivitetsplatser liten på stora områden. På projektområdet 2 Schulz Hans-Peter, strandförskjutningstabell, opublicerad.

26 Keski-Pohjanmaan ArkeologiaPalvelu Malax bildades under den förhistoriska tiden ingen sådan slags skärgård, där till exempel fångstläger vanligtvis anlades. Den nuvarande och den närhistoriska markanvändningen syns i området i den kraftigt bearbetade jorden och de unga industriskogarna. Under naturinventeringen på området 2015 upptäcktes stenvallar som skapats av människan (objektet observerades som en potentiell fornlämning i den arkeologiska förstudien, se förstudierapporten s ). Det är fråga om moderna jord- och grustagsgropar. Ovan en bild av en vall som omringar gropen, groparna syns tydligt i lidar-materialet. Närmast belägna kända områden med fornlämningar eller andra arkeologiska objekt markerat med grönt, objektuppgifter enligt Museiverkets register Kulttuuriympäristön palveluikkuna.

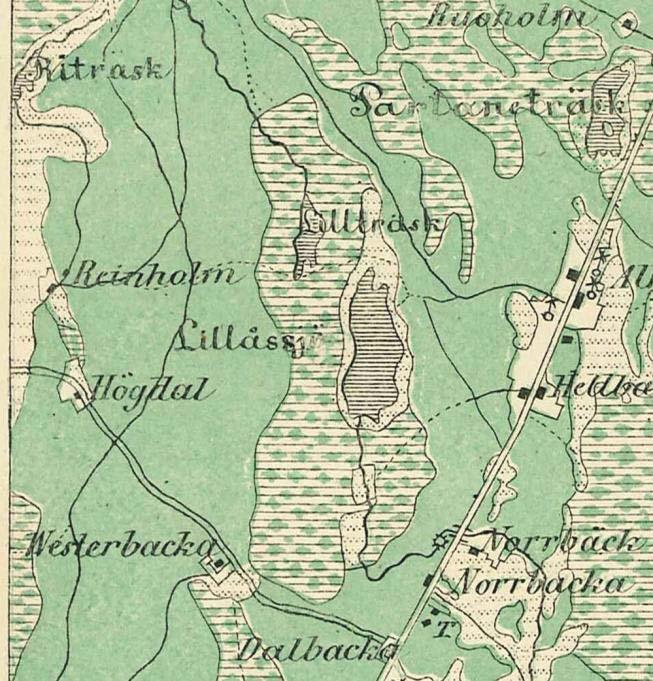

27 Keski-Pohjanmaan ArkeologiaPalvelu Malax I omgivningarna längs Petalaxån, Ribäcken-Rainebäck och Närpesån uppstod den äldsta bosättningen på medeltiden på 1600-talet. Området har varit obebott hela den historiska tiden. Orsaken till detta är jordmånen och avsaknaden av vattendrag. Marken har också varit olämplig för odling. Däremot har man vid olika tidpunkter kunnat samla naturfoder vid de östliga delarna av Lillträsk och Lisasjön områdena. I lidar-materialet upptäcktes inga tjärgravar eller kolmilor, vilka är vanliga för området. Läget nära gamla bosättningar gör det ändå möjligt att lämningar efter skogsnäringar kan finnas på projektområdet. På området finns Gamla Malax ridväg, som bland annat finns utmärkt på kartor från 1800-talet. Den kan lokalt ha varit i användning som en betydelsefull ridstig ännu i början på 1900-talet. På östsidan av det forna våtmarksområdet finns det inte utmärkt några stigar på gamla kartor. Enligt detta skulle det inte finnas forntida stock- eller spångstigar där. De forna våtmarkerna har också blivit dikade. Geometrisk karta från år 1745, uppe till vänster nuvarande Lillträsket och Lisasjön, projektområdet befinner sig väst om de områdena, Utdrag ur Kalmbergs atlas från år Sträckningen för leden Gamla Malax ridväg norrut och söderut har märkts ut på kartan öst om Högdahl. Leden befinner sig delvis på projektområdet. Söder om Lillträsket ledde en mindre stig till

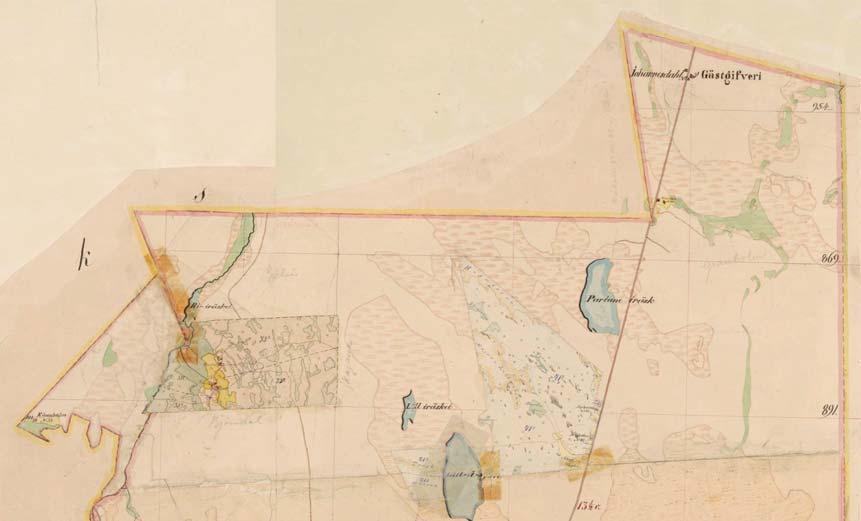

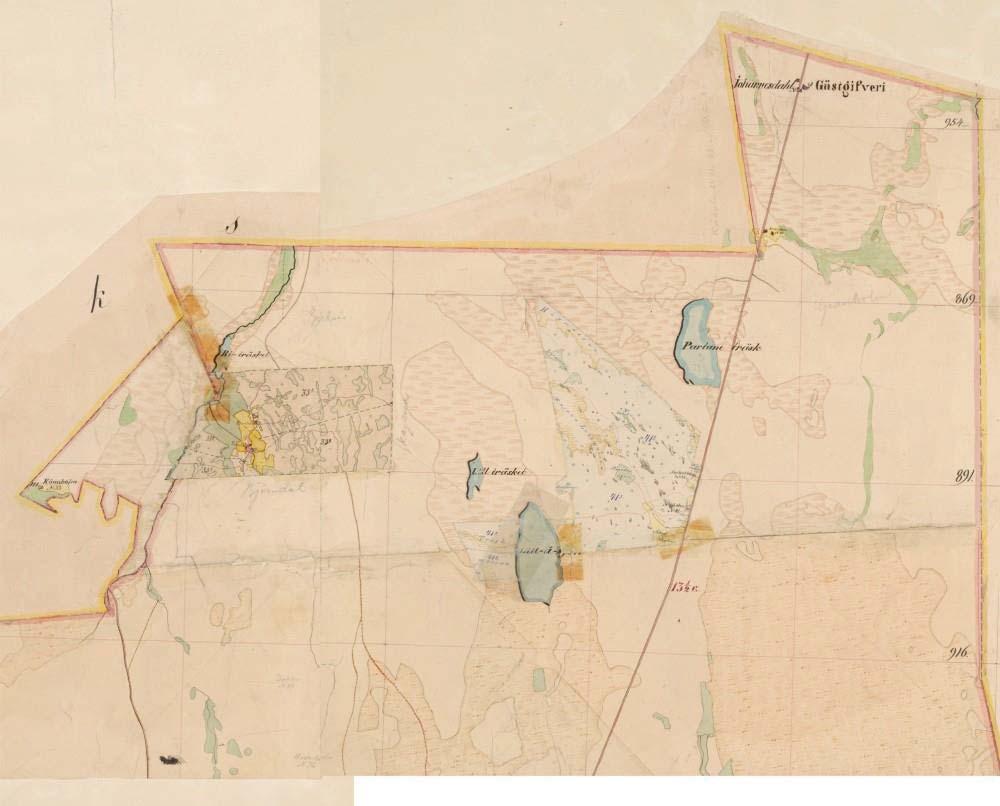

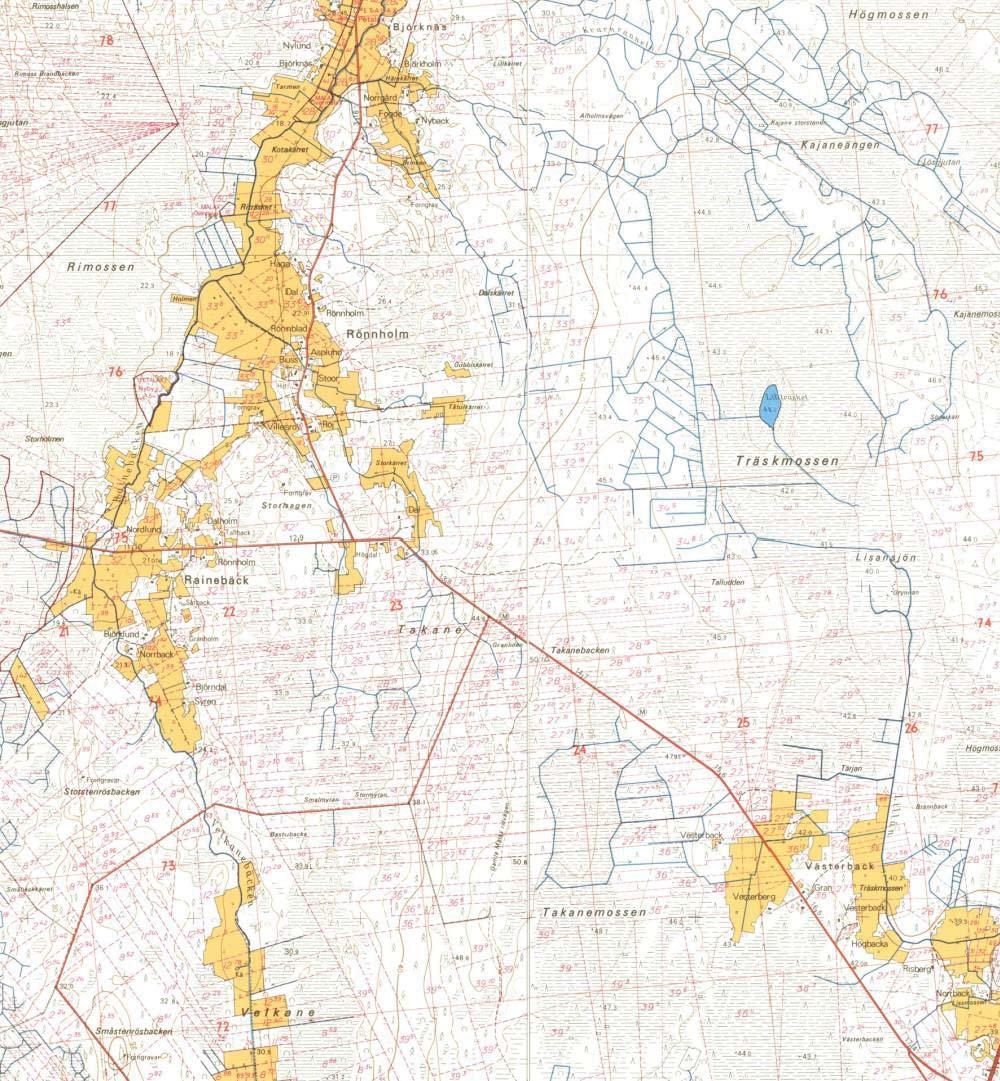

28 Keski-Pohjanmaan ArkeologiaPalvelu Malax 2017 Rönnholm (Reinholm på kartan), 12 Projektområdet och dess närområde avbildat år 1846 och år 1891 med uppdaterad sockenkarta. På kartan finns en väg, Gamla Malax ridväg, utmärkt öst om Rönnholm. Den går genom projektområdet. Riksarkivets digitalarkiv: Utdrag ur en ekonomisk karta från år 1935, som baseras på lantmäterikartor från , Helmer

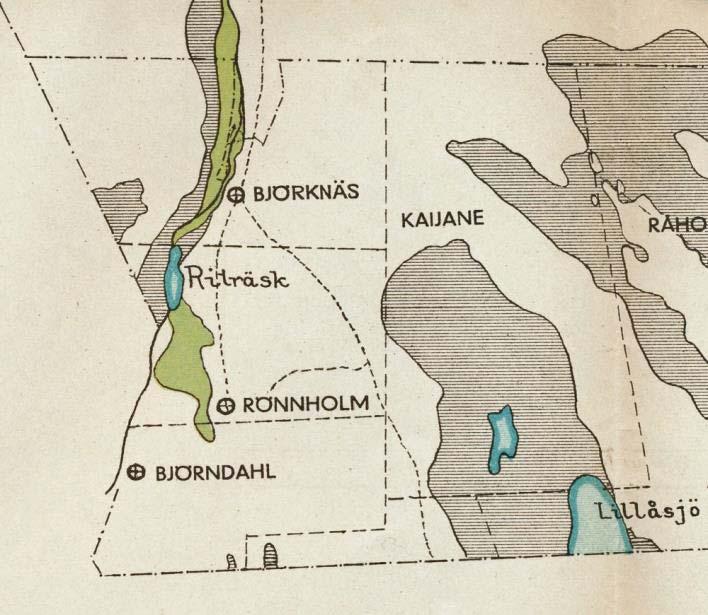

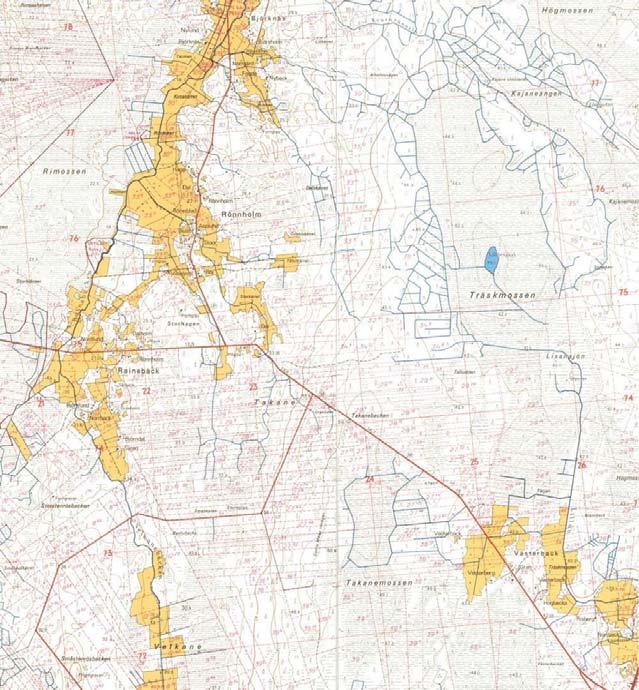

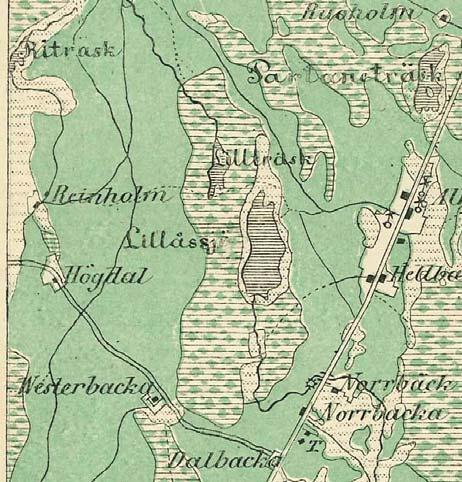

29 Keski-Pohjanmaan ArkeologiaPalvelu Malax Smeds, Malaxbygden. 1935, bilagekarta I. Projektområdet befinner sig mellan Björndahl och Rönnholm samt sjöarna öst om dem, dvs. nuvarande Lillträsket och Lisasjön.. Utdrag ur grundkartorna och från år På projektområdet kan man se att det gått flera stigar, vilka nu har försvunnit. Väster om Takanemossen har den forntida ridstigen Malax gamla ridväg, som leder till Malax, märkts ut. Lantmäteriverket, 5. Resultat I terränggranskningen hittades inga nya arkeologiska objekt. Av Malax gamla ridväg som hittades i förstudien lokaliserades ca 700 m till områdets södra, mellersta och norra delar. Den är täckt med ytväxtlighet, ställvis trädbevuxen och urskiljs nuförtiden som en skogsmaskins- eller traktorväg. Området består nästan helt av bearbetad industriskog och de ursprungliga jordlagren har kanske förstörts vid ridvägens led. Ridstigen är utmärkt bland annat i 1846 och 1897-års uppdaterade sockenkartor och ställvis ännu i 1970-års grundkarta. Det har inte gått att fastställa om ridstigen var i användning redan på 1700-talet. De stenvallar som observerades i naturinventeringen 2015 och som klassificerades som en möjlig fornlämning har uppstått i närhistorisk tid i samband med jord- och grustag. Med hjälp av lidar-materialet hittades inga tjärgravar, vilka ofta lätt urskiljs i punktmolnsmaterial. På området har det inte funnits fast bosättning och man har trots hjälp av kartor och litteratur inte hittat tecken på tillfälliga bosättningar så som skogsstugor eller boskapsfäbodar, inte heller vid områdena kring Lisasjön och Lillträsket öst om det planerade området Jaana Itäpalo Hans-Peter Schulz

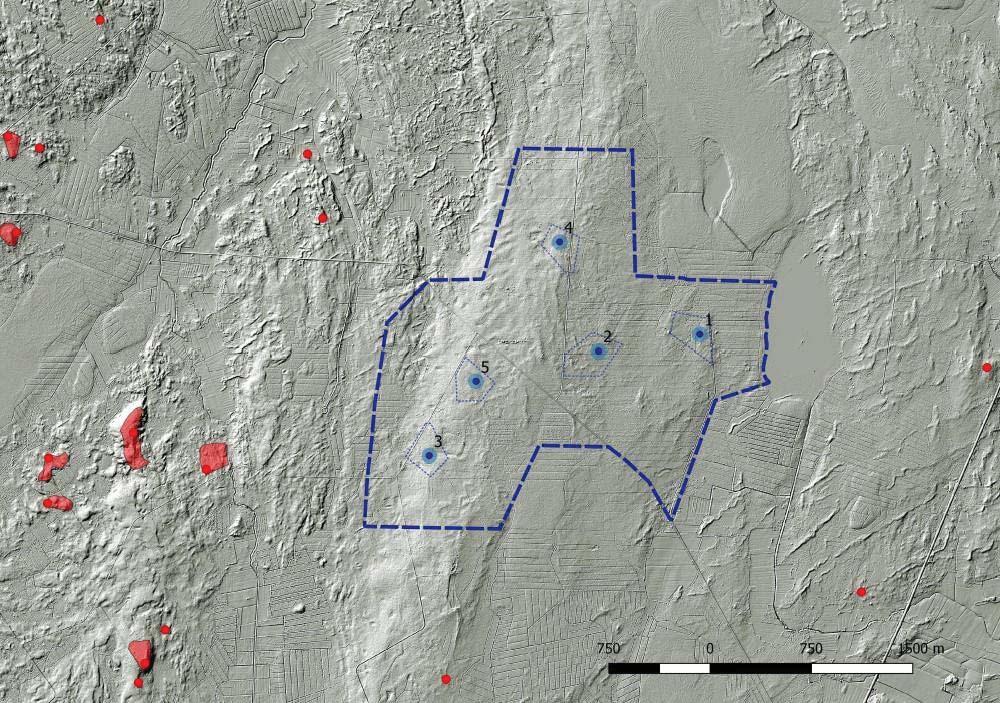

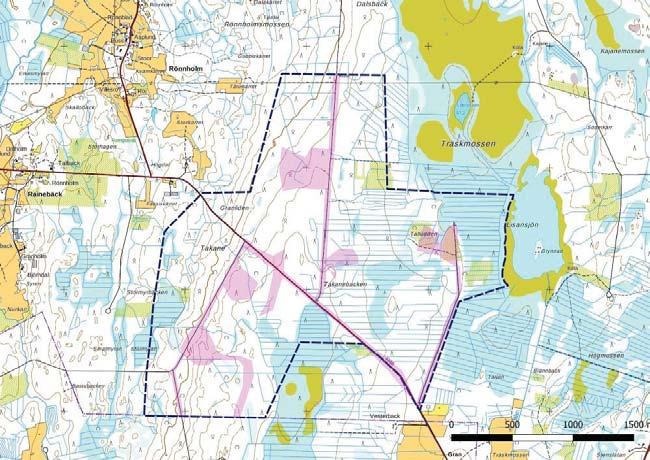

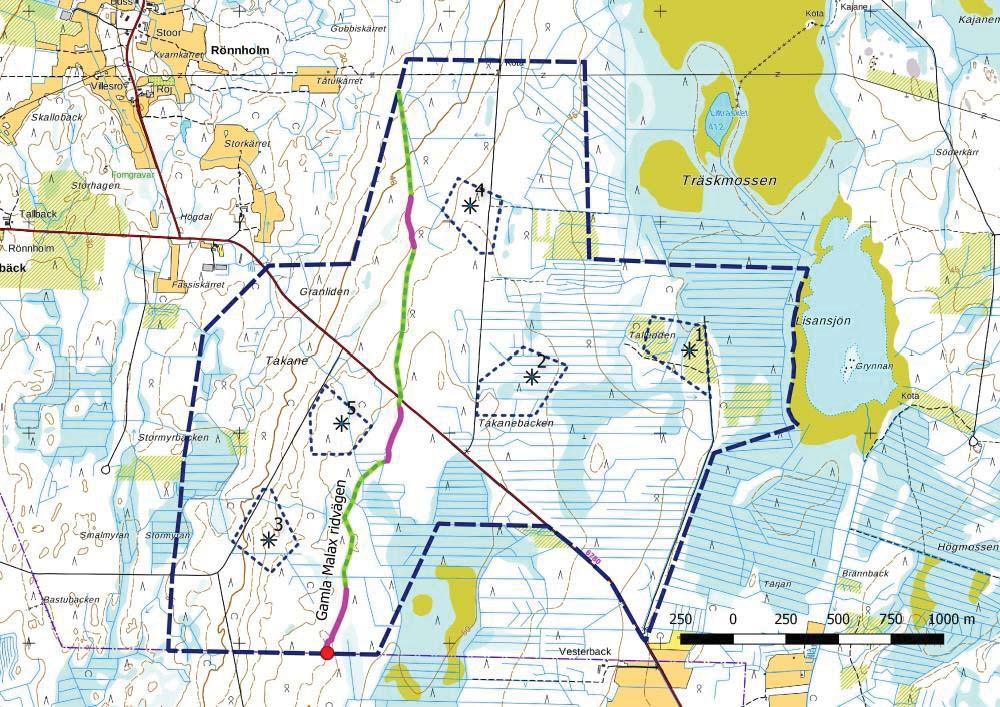

30 Keski-Pohjanmaan ArkeologiaPalvelu Malax Generalkarta Gamla Malax ridvägens led utmärkt med grön linje. Den del av leden som granskades i terrängen är markerad med violett linje. Objektets koordinater som röd cirkel. Kraftverksplatser 1 5, kraftverksområden markerade med streckade linjer. 7. Objektförteckning Objekt sida Typ/specifikation tidsperiod antal status Gamla Malax ridväg 10 Led/vägbotten Ny tid 1 K Tabell. Status: U nytt fornlämningsobjekt/fyndplats, MJ känt fornlämningsobjekt, K kulturarvsobjekt, M annan inventeringsobservation.

31 8. Objektbeskrivningar Gamla Malax ridvägen Keski-Pohjanmaan ArkeologiaPalvelu Malax 2017 Mj-register: - Art: kulturarvsobjekt Typ: ridled Specifikation av typen: vägbottnar Tidsperiod allmän: ny tid Antal: 1 Förslag på fredningsklassificering: - 15 Platsuppgifter: Kartnummer: M35- kartbladsindelning, P3312L, P3312R Gammal generalbladindelning, , Koordinater: N: Ö: koord. förklaring: GPS-mätning, den observerade delen av leden som är längst söderut på projektområdet Inventeringsmetod: observation av ytan Tidigare fynd: - Inventeringsfynd: - Tidigare studier: - Terränguppgifter: Ca 18 km söder om Malax centrum på industriskogsområdet väster om Lillträsket och Lisasjön samt på södra och norra sidan av Petalaxvägen. Beskrivning: Gamla Malax ridväg går genom vindkraftsparkens planeringsområde i nord-sydlig riktning ca 2.8 km. Linjen fortsätter utanför projektområdet både söderut och norrut. Ridstigen finns utmärkt bland annat på sockenkartor från 1800-talet. Väglinjen har placerats ut på den nuvarande kartbottnen med hjälp av sockenkartorna och delvis med hjälp av gamla grundkartor samt med hjälp av lidarmaterial. Gamla ridstigar kan urskiljas i terrängen som smala spår, vilka ligger lägre än den naturliga markytan. Beroende på hur marken ser ut kan leden ställvis försvinna helt. I terränggranskningen lokaliserades ca 700 m av leden till projektområdets södra, mellersta och norra delar. Nästan hela denna sträcka verkar senast ha använts som skogsmaskins- eller traktorväg. På projektområdet går leden i bearbetad industriskog och leden försvann på många ställen. I närheten av ridstigen går också flera andra gamla skogsmaskins-/traktorspår och på några ställen var det inte möjligt att skilja ridstigens sträckning från dem. Den gamla vägsträckan har troligen också försvunnit i samband med röjning och förbättring av en skogsväg som gick på stället i närhistorien. Det var inte möjligt att fastställa om ridstigen varit i användning redan på 1700-talet. Förslag på skyddszon: -.

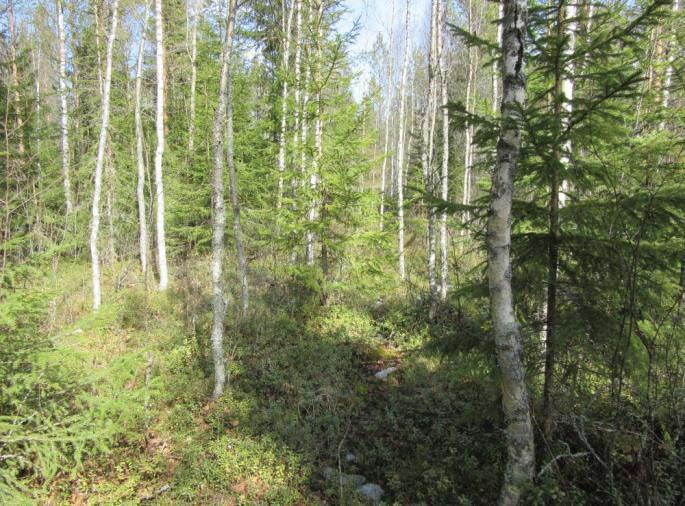

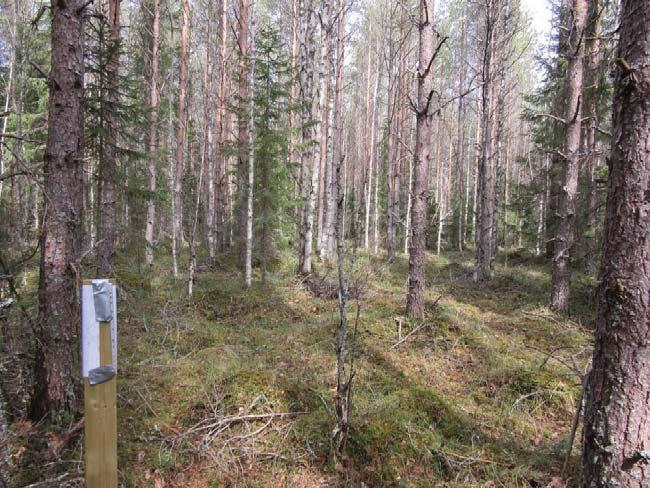

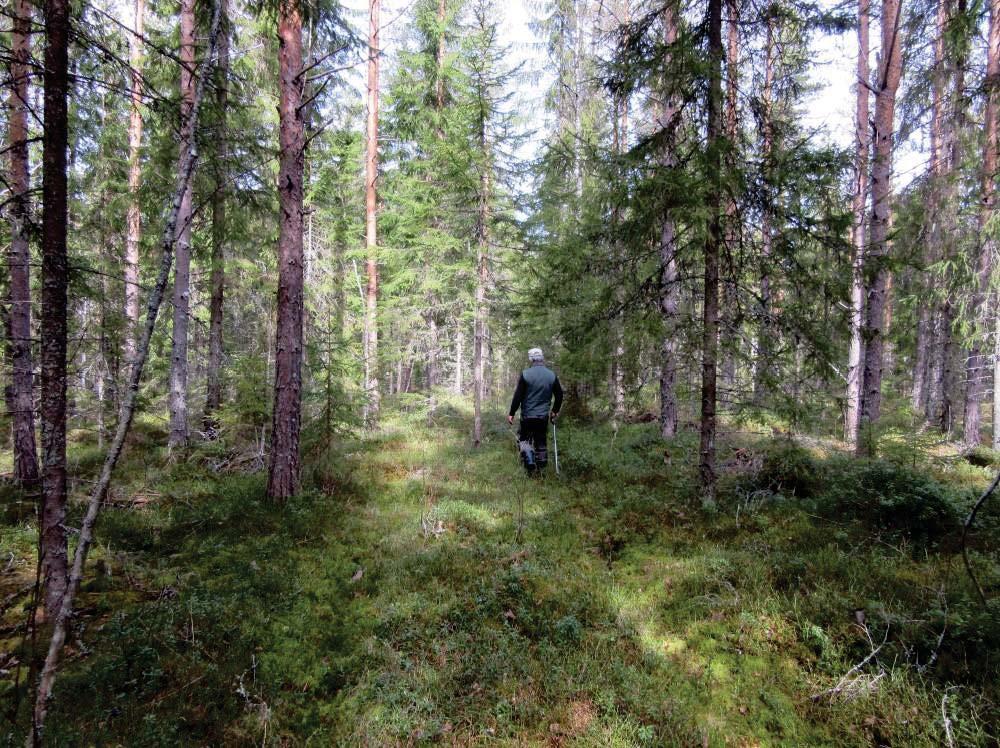

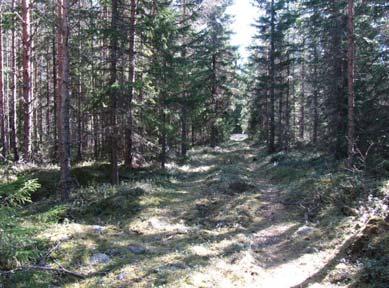

32 Keski-Pohjanmaan ArkeologiaPalvelu Malax Ridstigens led i projektområdets norra delar. På området urskiljs nuförtiden ett gammalt spår från en traktor eller skogsmaskin. Bilden tagen mot norr. Ridstigens led i projektområdets södra delar på en plats där leden endast urskiljs som en smal stig. Bilden tagen mot norr.

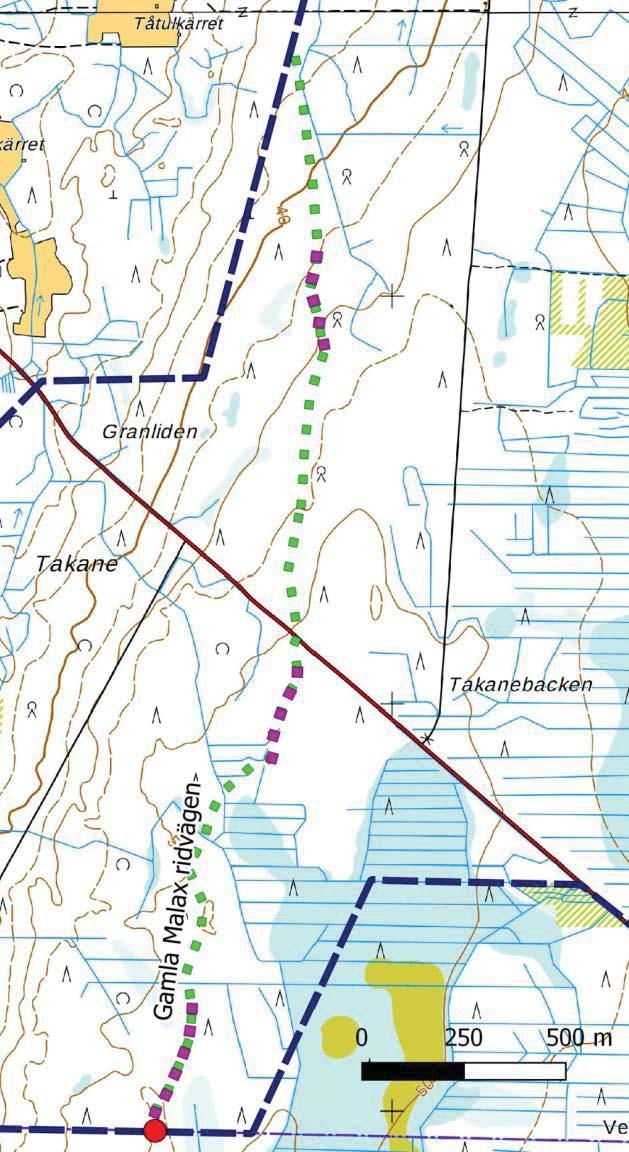

33 Keski-Pohjanmaan ArkeologiaPalvelu Malax Ridstigens led på grundkarta, den del av leden som granskats i terrängen är utmärkt med violett. Objektkoordinater utmärkta med röd cirkel. Till höger ridstigens led utmärkt med grön streckad linje mot snedljusskuggraster 2 m DEM, bakgrundsmaterial LMV (1/2017).

34 9. Materialförteckning Digitalt material: Keski-Pohjanmaan ArkeologiaPalvelu Malax 2017 Riksarkivets digitalarkiv: Sockenkartor, Malax, Närpes, Geologiska forskningscentralen, Lantmäteriverket, filservice för avgiftsfri data, Museiverket, Kulttuuriympäristön palveluikkuna, arkeologiset kohteet ja kulttuuriympäristön tutkimusraportit arkeologia, Maalahti ja Närpiö Gammal karta, 18 Litteratur: Jern Kurt, Befolkning och bebyggelse fram till Malax historia, del I Smeds Helmer, Malaxbygden Annat material: Delgeneralplan för vindkraft i Takanebacken. Takanebackenin tuulivoimaosayleiskaava. Planebeskrivning, planeutkast. Kaavaselostus, kaavaluonnos. Sito Maalahden Takenebackenin tuulivoimahankkeen luontoselvitykset Ramboll Schulz Hans-Peter, Rannansiirtymistaulukko. Julkaisematon.
